نظام Sky night C-RAM ( ايدج )

[الجراح]

لو يتم دمج Coyote في منظومة Sky night C-RAM من HALCON وتركيبه على عربات النمر

​

شركة Raytheon Emirates تشترك في إنتاج Coyote C-UAS interceptor في الإمارات العربية المتحدة

مشاهدة المرفق 553098




شركة Raytheon Emirates تشترك في إنتاج Coyote C-UAS interceptor في الإمارات العربية المتحدة



مشاهدة المرفق 553099

تخطط شركة Raytheon Emirates لإنشاء خط تجميع وتكامل واختبار محلي نهائي لمحرك اعتراض Coyote المضاد للطائرات بدون طيار داخل مجمع توازن الصناعي.

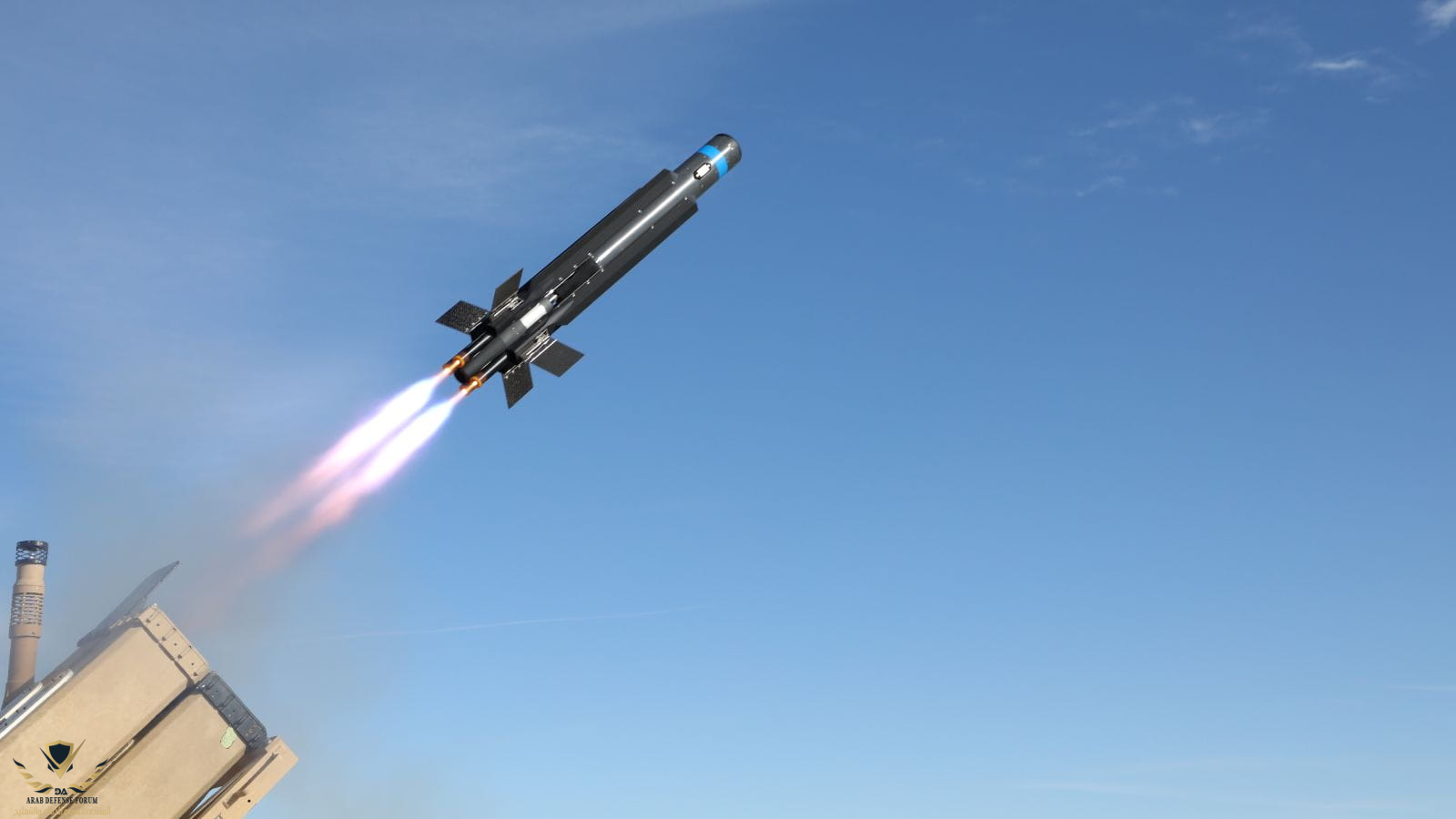

مشاهدة المرفق 553100

ويمثل تحقيق ذلك القيام أولاً بتصنيع مكونات على نطاق أصغر "خطوة عملاقة" لشركة Raytheon Emirates.



يأمل المهيري أن يسمح خط التجميع الأول خارج الولايات المتحدة بشيء متاح الآن فقط من خلال عملية المبيعات العسكرية الخارجية الأمريكية (FMS) ليصبح متاحًا عبر المبيعات التجارية المباشرة - "البيع عالميًا للعالم".

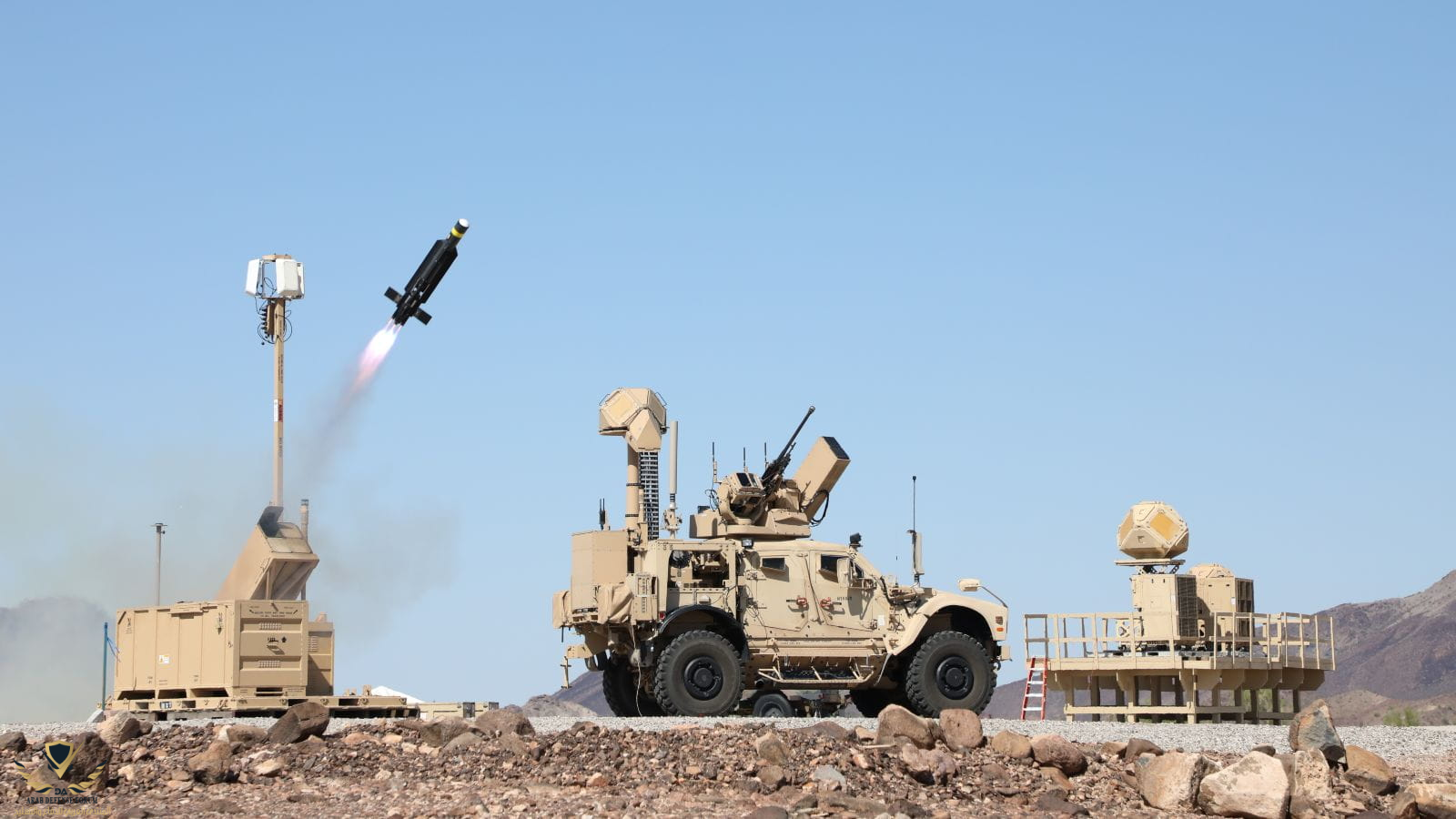

مشاهدة المرفق 553101

إنه يعتقد أن أول Coyote تم تجميعه في الإمارات سيتم تسليمه في غضون ما يزيد قليلاً عن عامين. ولكن ، قبل ذلك ، ستُغذي المكونات الإماراتية الصنع للصاروخ الاعتراضي Coyote خط إنتاج شركة Raytheon في الولايات المتحدة.

يأتي ذلك بعد توقيع مذكرة التفاهم أمس مع خمسة شركاء في صناعة الدفاع في الإمارات - EPI ( الهيكل المعدني ) و Halcon ( البوستر ) و Lahab Defense Systems (المواد المتفجرة )و Rockford Xellerix ( برمجيات ) و Milectria( انظمة كهربائية ).

وقال المهيري: "تفخر شركة ريثيون الإمارات بالعمل جنباً إلى جنب مع توازن لجلب الإنتاج المشترك للصاروخ الاعتراضي من طراز كويوت إلى الإمارات العربية المتحدة".



يعد الإنتاج الإماراتي للصاروخ الاعتراضي Coyote ومكوناته مجرد خطوة أولى لشركة Raytheon Emirates ، التي تأمل في مساعدة موردي الشركة على تطوير قدراتهم والمساهمة بمكونات للعديد من منتجات Raytheon.

Raytheon Emirates to co-produce Coyote C-UAS interceptor in the UAE | Times Aerospace

Fahad Al Mheiri, managing director of Raytheon Emirates has been enthusing about it and was keen to stress that this was not just manufacturing components, but an actual end product, providing the company with its first ‘real big product’.

www.timesaerospace.aero

منظومة Coyote تستخدم KuRFS ( Ku-band Radio Frequency System )
نظامًا نشطًا ممسوحًا إلكترونيًا ، أو AESA ، وهي تقنية تتيح توجيه شعاعها بدقة نحو تهديد.

تنتج الأطوال الموجية القصيرة لنطاق Ku دقة صورة أكثر وضوحًا من الأجزاء الأخرى من الطيف الكهرومغناطيسي ، وتمكن رادار KuRFS من معرفة الفرق بين العديد من الاجسام الصغيرة في وقت واحد. يمكنه حتى رؤية وتحديد رصاصة واردة من عيار 9 ملم.



[باحث علمي]

لو يتم دمج Coyote في منظومة Sky night C-RAM من HALCON وتركيبه على عربات النمر

​

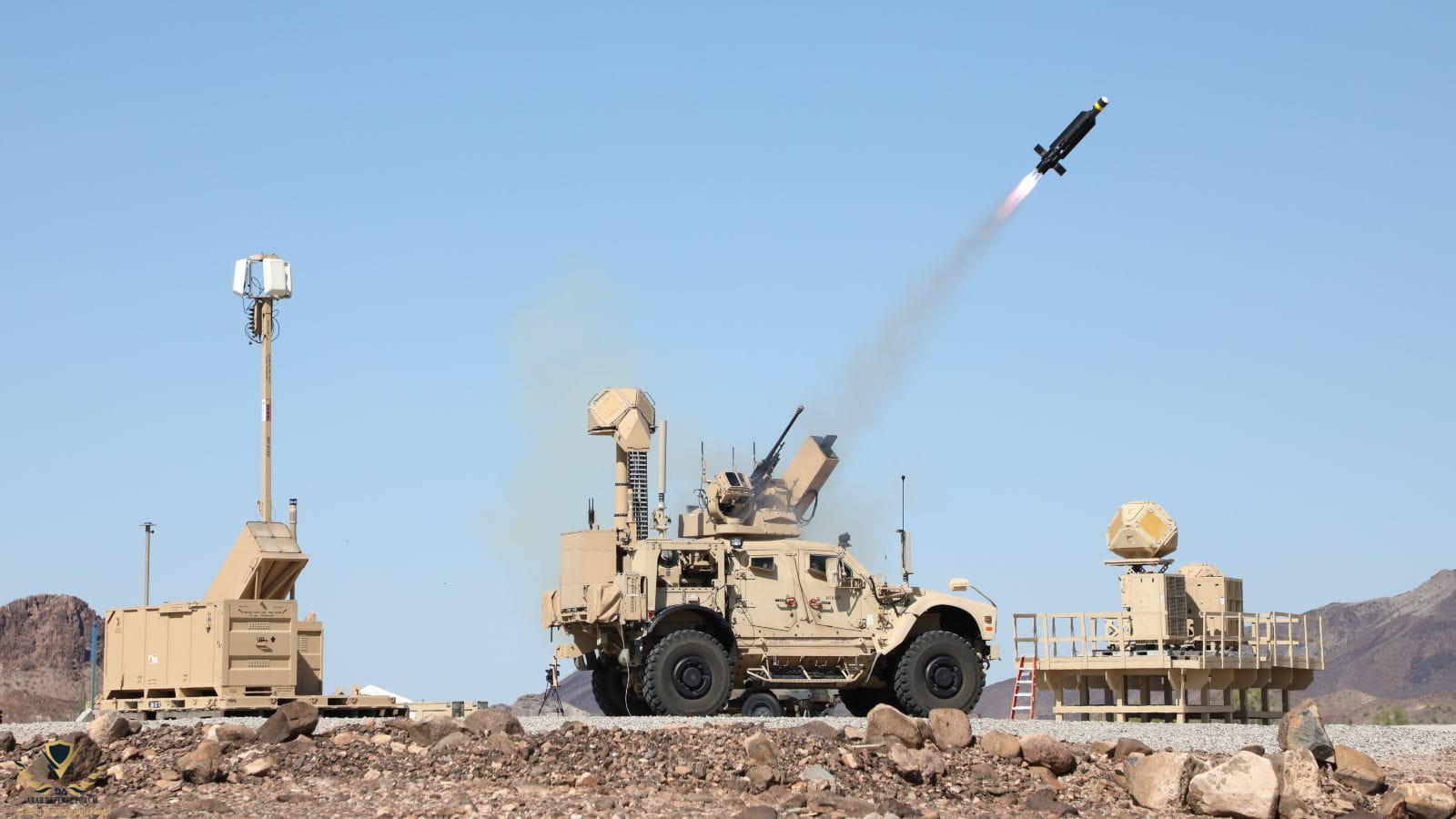

مشاهدة المرفق 563710




شركة Raytheon Emirates تشترك في إنتاج Coyote C-UAS interceptor في الإمارات العربية المتحدة


مشاهدة المرفق 563708

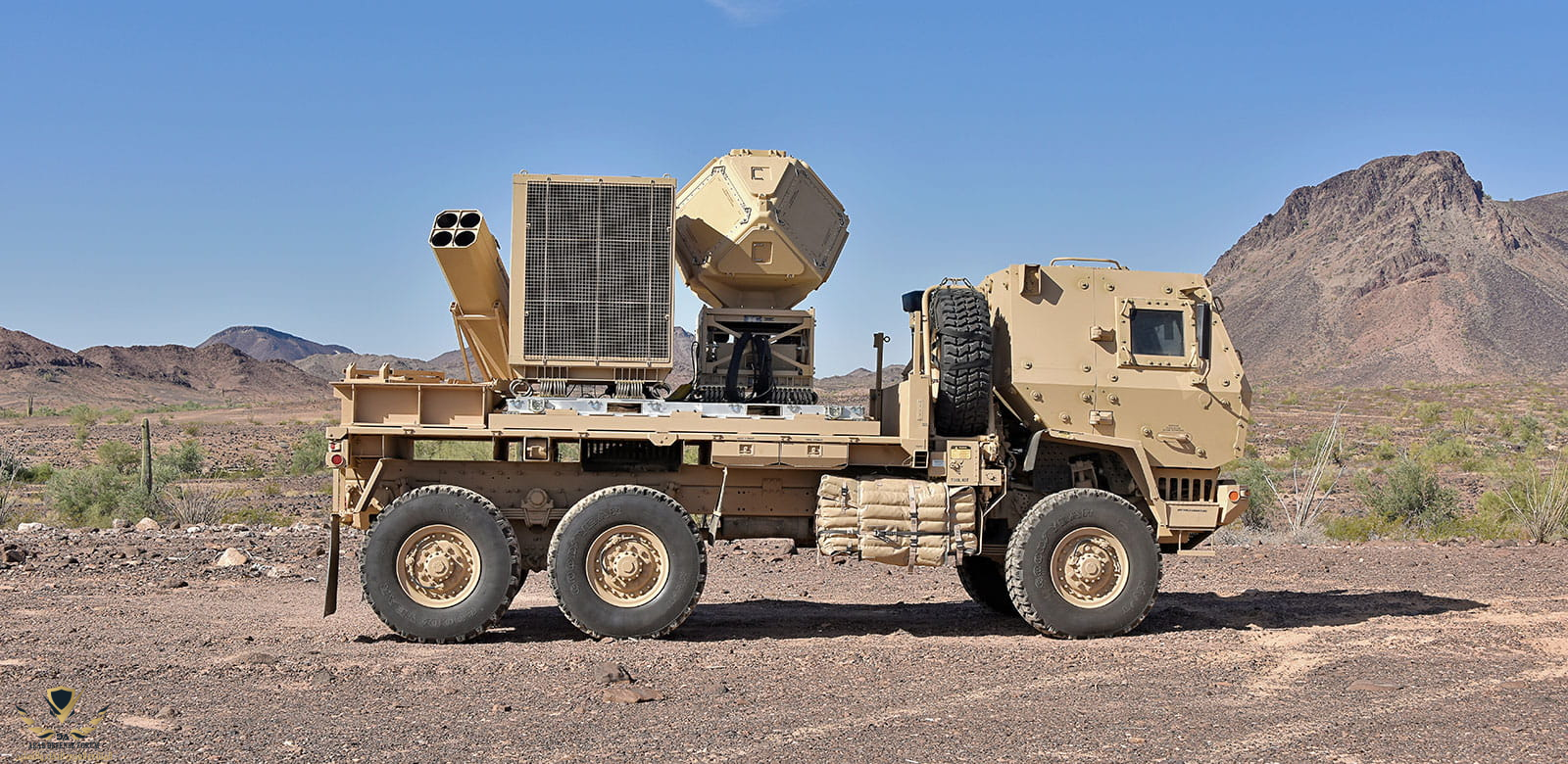

منظومة Coyote تستخدم KuRFS ( Ku-band Radio Frequency System )
نظامًا نشطًا ممسوحًا إلكترونيًا ، أو AESA ، وهي تقنية تتيح توجيه شعاعها بدقة نحو تهديد.


مشاهدة المرفق 563711


تنتج الأطوال الموجية القصيرة لنطاق Ku دقة صورة أكثر وضوحًا من الأجزاء الأخرى من الطيف الكهرومغناطيسي ، وتمكن رادار KuRFS من معرفة الفرق بين العديد من الكائنات الصغيرة في وقت واحد. يمكنه حتى رؤية وتحديد رصاصة واردة من عيار 9 ملم.

نلاحظ رادارات بهوائي متعددة الاوجه (بدل الدوار) بحزمة ku-band تعتمد على مركبات VSHORAD موخرا بعد ان كان بالسابق X-Band او S-Band نظرا للدقه العاليه الحاصله بزياده التردد لمتابعه وتمييز الاهداف الصغيره خاصة بالمديات القريبه ... بالتنسيق مع رادار اخر للكشف بعيد المدى بحزمة S-Band ... هذا الاسلوب ممكن ملاحظته حتى بمنظومة ليزر VSHORAD silant hunter الصينيه .. رادار S-Band للمدى البعيد منفصل لتحويل target cues الى منظومة الكشف القريبة المدى لمركبه الليزر التي تتضمن منظومتين للكشف والمتابعه للمدى القريب : كهروبصريه + رادار X او Ku.

فعلا منظومه skynex بنسختيها راينمتال وهالكون تقبل دمج العديد من انواع ال effectors & sensors اظافة للاساسيه.



[Rooster]

من ناحية مدى الكشف؟ ام دقة الكشف accuracy وتمييز الهدف الواحد ام دقه التمييز بين هدفين متقاربين بالمسافه resolution ام ماذا ؟.

Tactical Expeditionary Radars | Leonardo DRS

Our multi-mission tactical radars are software-defined, AESA, configurable and compact military radar platforms.

radausa.com



[باحث علمي]

Tactical Expeditionary Radars | Leonardo DRS

Our multi-mission tactical radars are software-defined, AESA, configurable and compact military radar platforms.

radausa.com

مشكور على المقال ... ملخصه ان S-Band مفضل للكشف لمهام longer range واقل حساسيه لل clutters بانواعها مقارنة ب X-Band ... وهذا معروف من معادله المدى للرادار العامه مع الطول الموجي (التردد) وخصائص الطول الموجي مع البيئه،

ولكن بالمقابل يشير المقال ايضا على ان رادار ال X-Band "مكمل" لل S-Band بسبب ميزه الحساسيه العاليه لل X-band كون الطول الموجي له اقصر وبالتالي تعطيه دقه اعلى لتمييز الاهداف ذات RCS الصغيره جدا ... وهو احد اهم التهديدات الناشئه بالمعركه الحديثه التي شدت انتباه الجميع مصنعين وعسكريين !!

لذلك قدمت كثير من شركات تصنيع الردارات المعتبره بالعالم مثل رايثيون و IAI ولوكهيد و leonardo DRS والاوربين والكوريون والصينيون ... الخ رادارات ال Band X ب extrem low false alarm rate من خلال اعتماد خوارزميات ذكيه لتمييز الاهداف low RCS عن مختلف انواع ال clutters سواء ال Fixed او و Dynamic، مثال رادار الثاد الاستراتيجي هو X Band !! كذلك نظام تروفي لشركة رافائيل لدبابات ميركافا و الابرامز رداره x-band ومنظومات ال VSHORAD الحديثه.

للاشاره فقط ، لزيادة الدقه بالتمييز والكشف من ناحيه ال accurcy and resolution ذهبت الشركات لحزم تردد اعلى من X الى Ku لتقديم حلولها بالتكامل مع المدى الاعلى لل S لمواجهه تهديد الاهداف الصغيره جدا سواء لمهام C-RAM C-sUAS او SHORAD بشكل عام... كل التحيه والتقدير



[الجراح]

نلاحظ رادارات بهوائي متعددة الاوجه (بدل الدوار) بحزمة ku-band تعتمد على مركبات VSHORAD موخرا بعد ان كان بالسابق X-Band او S-Band نظرا للدقه العاليه الحاصله بزياده التردد لمتابعه وتمييز الاهداف الصغيره خاصة بالمديات القريبه ... بالتنسيق مع رادار اخر للكشف بعيد المدى بحزمة S-Band ... هذا الاسلوب ممكن ملاحظته حتى بمنظومة ليزر VSHORAD silant hunter الصينيه .. رادار S-Band للمدى البعيد منفصل لتحويل target cues الى منظومة الكشف القريبة المدى لمركبه الليزر التي تتضمن منظومتين للكشف والمتابعه للمدى القريب : كهروبصريه + رادار X او Ku.

فعلا منظومه skynex بنسختيها راينمتال وهالكون تقبل دمج العديد من انواع ال effectors & sensors اظافة للاساسيه.



[الجراح]

نلاحظ رادارات بهوائي متعددة الاوجه (بدل الدوار) بحزمة ku-band تعتمد على مركبات VSHORAD موخرا بعد ان كان بالسابق X-Band او S-Band نظرا للدقه العاليه الحاصله بزياده التردد لمتابعه وتمييز الاهداف الصغيره خاصة بالمديات القريبه ... بالتنسيق مع رادار اخر للكشف بعيد المدى بحزمة S-Band ... هذا الاسلوب ممكن ملاحظته حتى بمنظومة ليزر VSHORAD silant hunter الصينيه .. رادار S-Band للمدى البعيد منفصل لتحويل target cues الى منظومة الكشف القريبة المدى لمركبه الليزر التي تتضمن منظومتين للكشف والمتابعه للمدى القريب : كهروبصريه + رادار X او Ku.

فعلا منظومه skynex بنسختيها راينمتال وهالكون تقبل دمج العديد من انواع ال effectors & sensors اظافة للاساسيه.

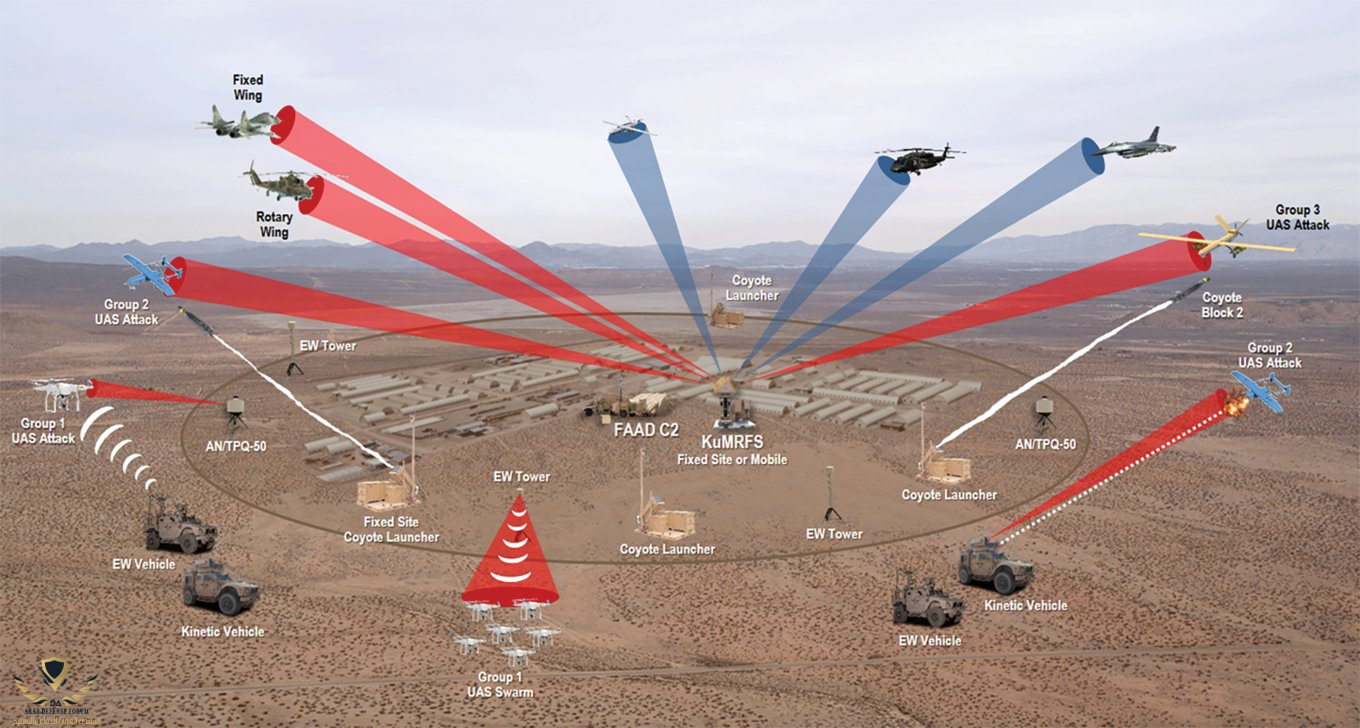

مشاهدة المرفق 577853



[باحث علمي]

مشاهدة المرفق 577853

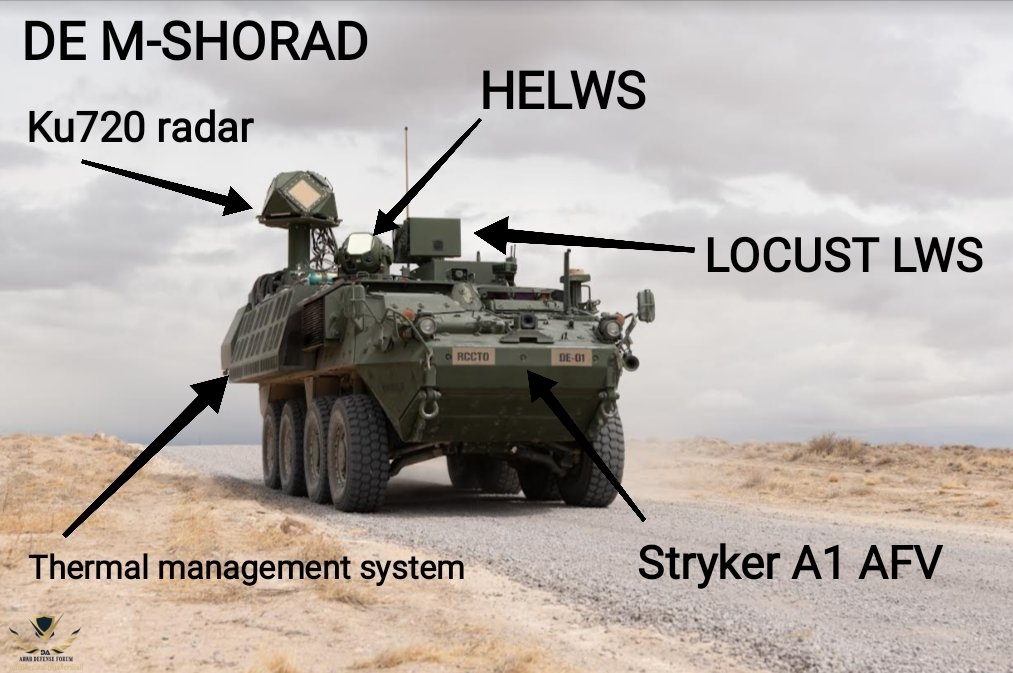

مشكور اخوي الجراح على الصوره الشامله لمنظومات الدفاع الجوي النقطيه VSHORAD الحديثه بانواعها المختلفه والتي اعتمدت رادار رايثيون KuMRFS متعدد المهام للكشف والتعقب وتشخيص الاهداف بالاظافه الى توجيه النيران بحزمة Ku للاسباب التي اشرنا اليها اعلاه...

للاشاره فقط، يوجد نسخه او نوع اخر منه تحت اسم Ku720، اصغر حجما مخصص للدمج على منصات الاطلاق لل VSHORAD المتحركه,

ختاما، الصوره المرفقه بما تحوي من معلومات اعتبرها هديه خاصه ومميزه لك يامميز !



[الجراح]



[الجراح]

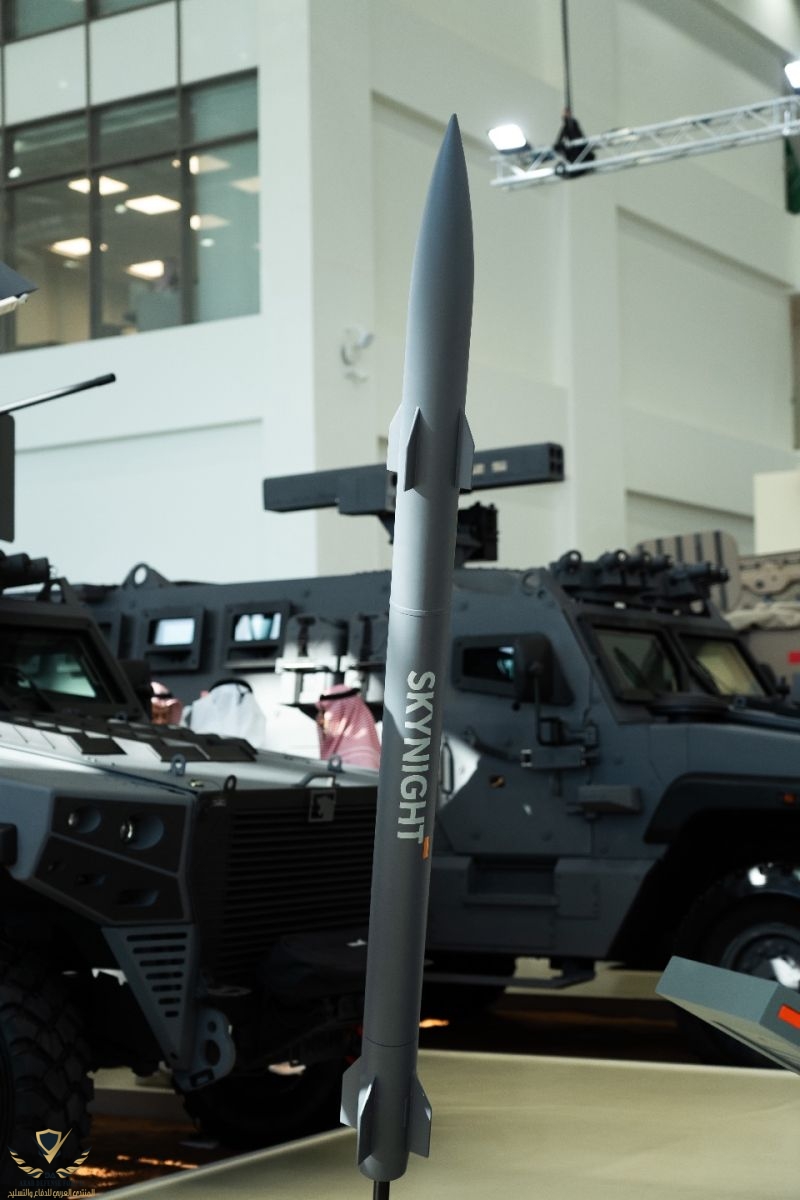

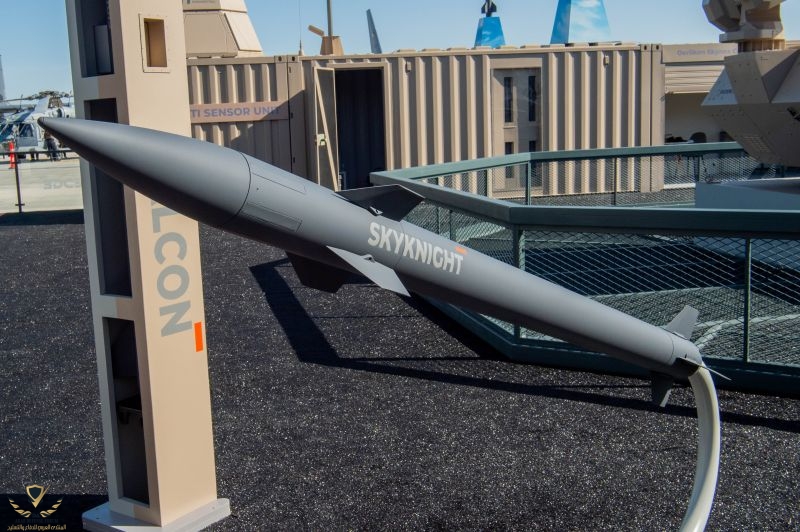

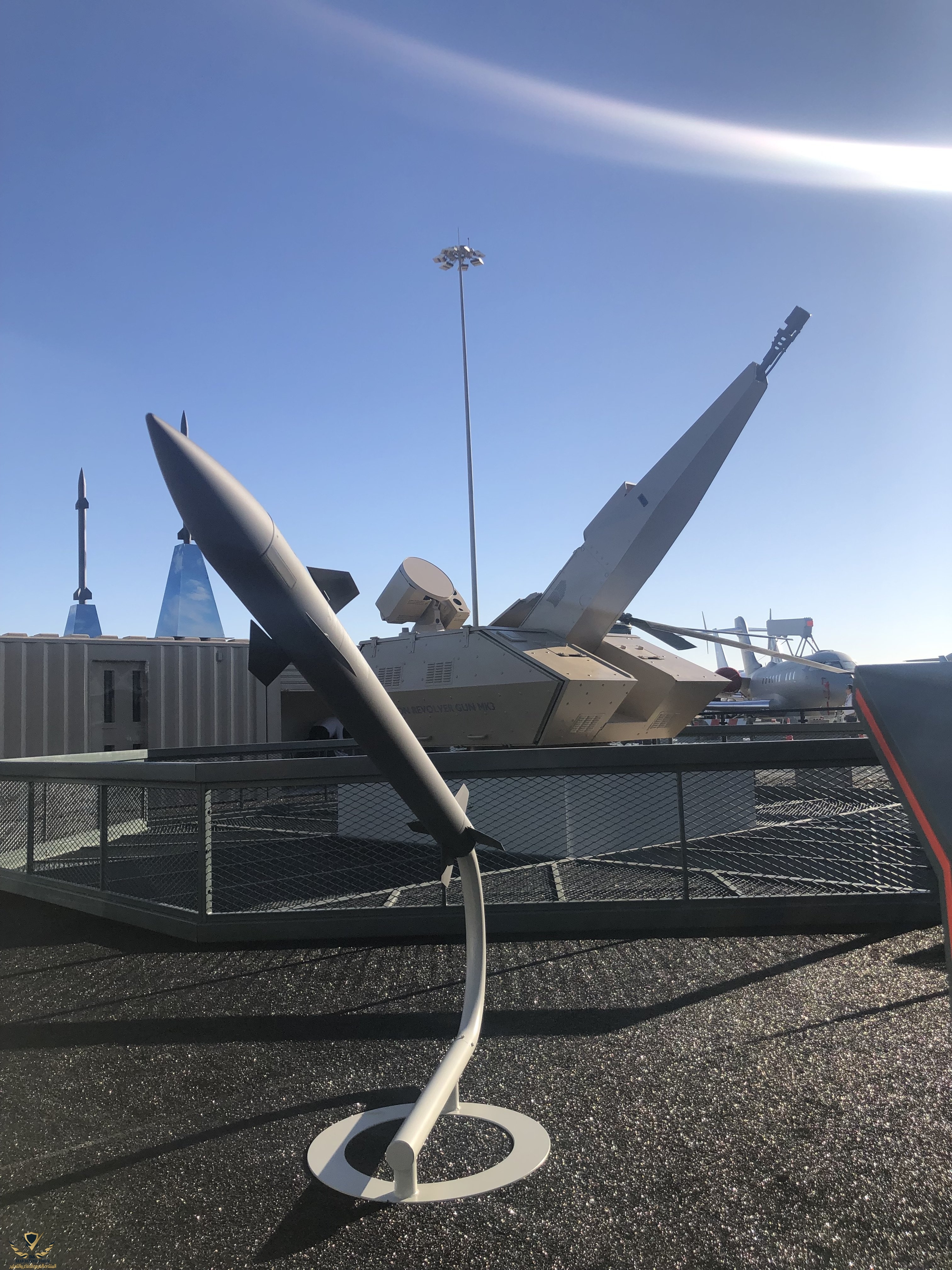

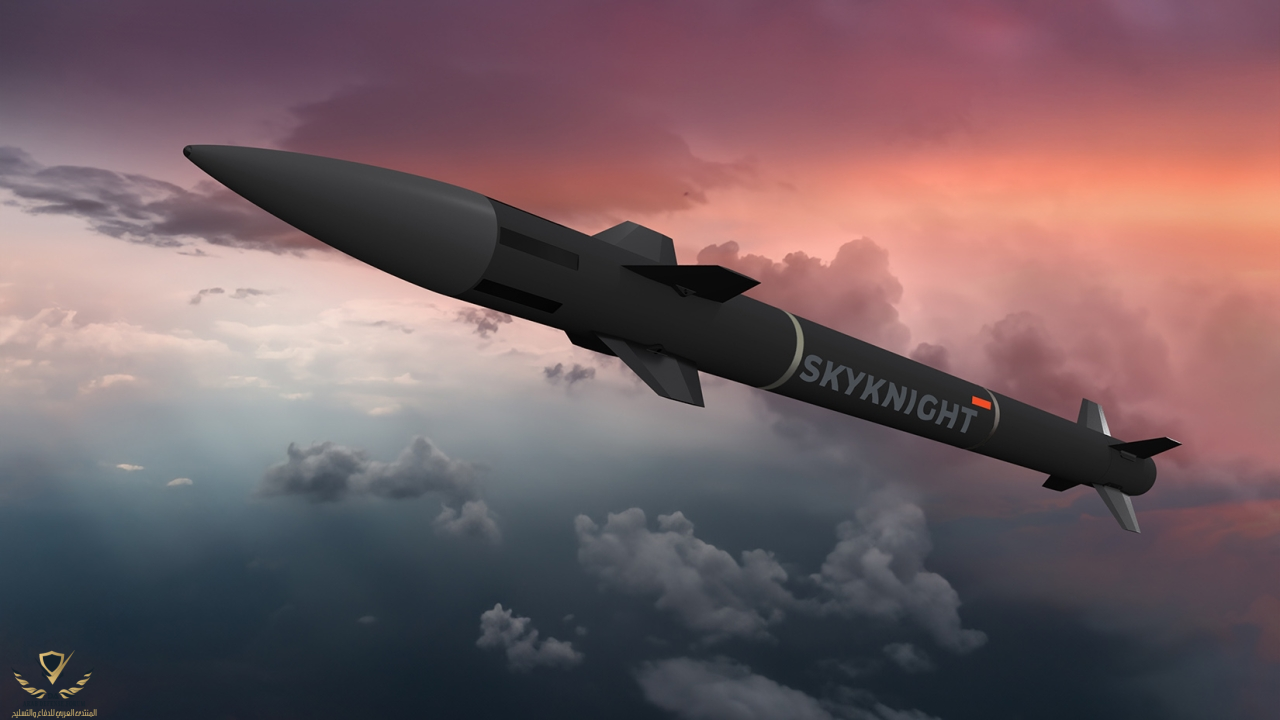

باستخدام الباحث الراداري النشط الخاص به لكشف الأهداف وتتبعها، يمكنه اعتراض الأهداف على مسافة 10 كيلومترات وفي جميع الظروف الجوية. تتميز وحدة إطلاق الصواريخ (MLU) برادار بحث ثلاثي الأبعاد، مما يوفر تحديدًا مرنًا للهدف، ويضمن الحماية الفعالة في جميع البيئات، بما في ذلك المناطق الحضرية أو في ساحة المعركة.

الصاروخ مجهز بشكل فريد برأس حربي مزدوج الفعل، يمكنه تدمير الصواريخ والمدفعية وقذائف الهاون، بالإضافة إلى التهديدات التقليدية المحمولة جواً، بما في ذلك المركبات الجوية بدون طيار وصواريخ كروز والطائرات ذات الأجنحة الثابتة والمروحية. ، بما في ذلك الطائرات التي يمكن ملاحظتها على مستوى منخفض. تم تصميم الصاروخ لإيصال نطاق انفجار مميت، ويحتوي الصاروخ على صمام تقارب متقدم يضمن أقصى قدر من الفتك.

إحدى السمات الرئيسية لنظام Skyknight - خاصة في صراعات اليوم - هي قدرته على التصدي لهجمات التشبع. تحتوي وحدة MLU على 60 صاروخًا، بمعدل إطلاق يصل إلى 20 صاروخًا في تتابع سريع لكل وحدة MLU. في فترة زمنية قصيرة، يمكن للنظام تتبع وتحييد ما يصل إلى 60 هدفًا واردًا .



[مطير روس العدوان]



[m2abuassi]

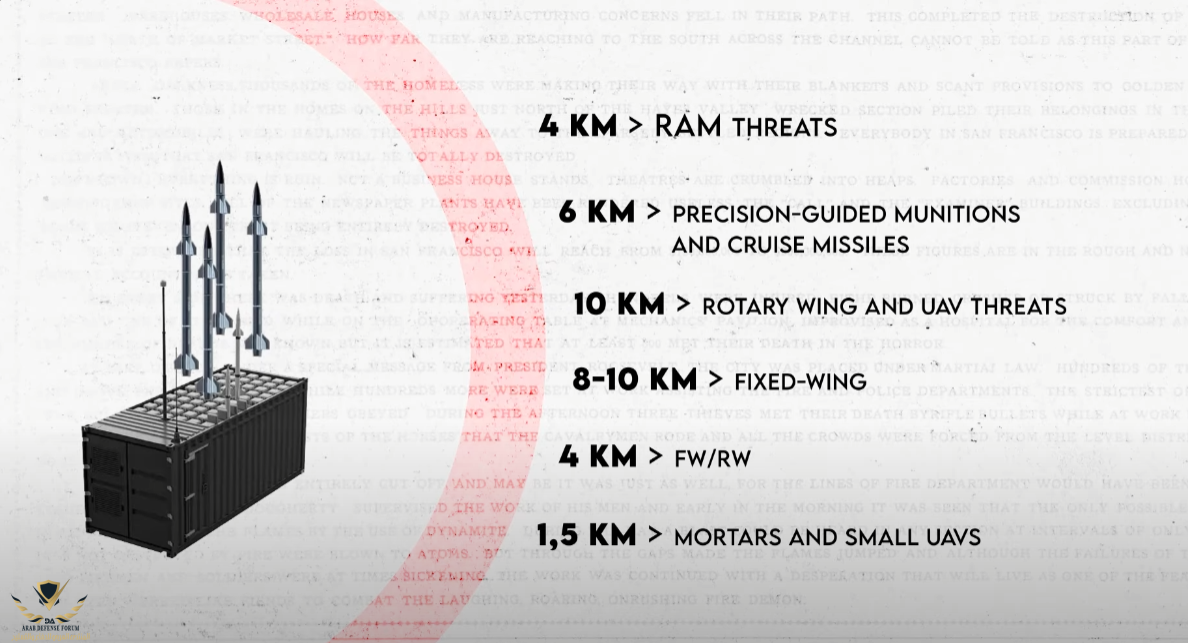

مشاهدة المرفق 650078

اهم شي لنجاح الندام تسويقيا هو خفض تكلفة الصاروخ الواحد حتى أدنى حد.



[الدوسري M]

مشاهدة المرفق 650078

هل تعاقد احد مع هذه المنظومة



[مطير روس العدوان]

هل تعاقد احد مع هذه المنظومة

إلى الآن المنظومه قيد التطوير



[حضـــرة القـــائـــد]



[الجراح]



[الجراح]

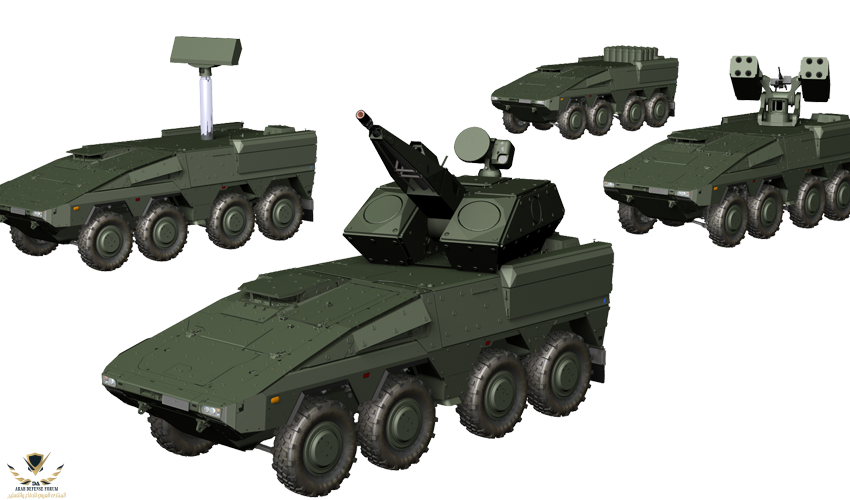

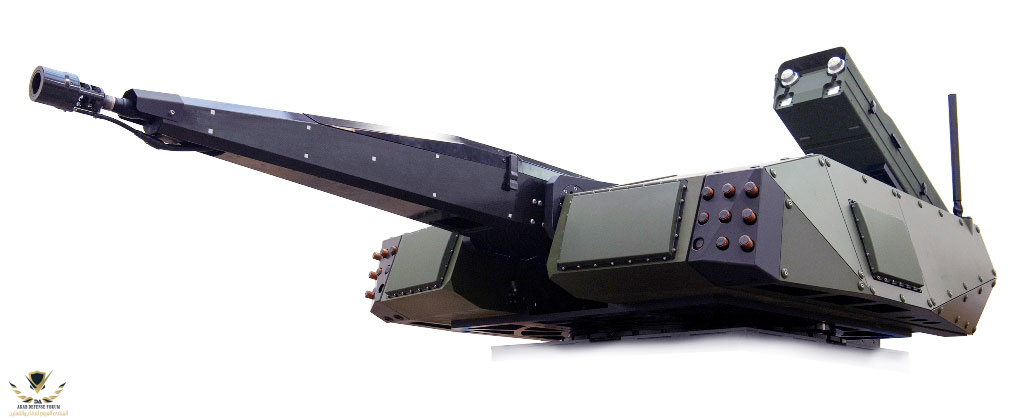

Sky night قابل للدمج مع SKYRANGER-FAMILIE​



[حضـــرة القـــائـــد]



[الجراح]

زودت HALCON الصاروخ برقاقة بحيث يتولى الباحث الصاروخي التوجية في المرحلة الأخيرة من الاعتراض وجود باحث راداري على صاروخ قصير المدي يسهل عملية زيادة المدى او تحويلة لمهام جو - جو

Inside EDGE - A view from the top - EDR Magazine

EDR On-Line met with Hamad Al Marar, who became the EDGE MD and CEO on Feb. 1st, 2024, who we also met at the World Defense Show in Riyadh.

www.edrmagazine.eu



[الجراح]



[الجراح]

الشائع الباحث للمنصات البحرية ( infrared homing ) هل من نسخة بتوجيه (IR)

لصاروخ Sky night ؟​
