نظام Sky night C-RAM ( ايدج )

[باحث علمي]

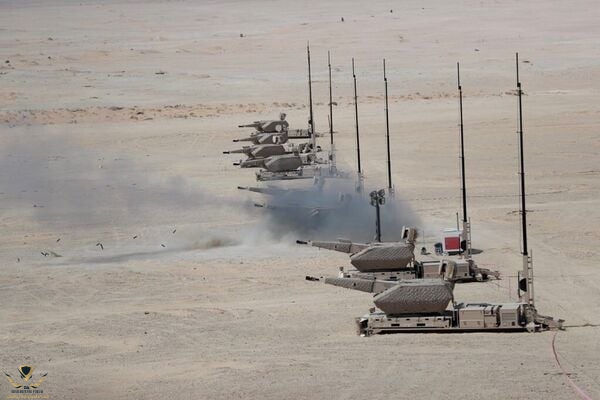

اتوقع قطر لديها skynex



[ONE BULLET]

هل المنظومة كاملة سوف تتحصل عليها ام فقط الرشاشات



[Semper Supra]

هل المنظومة كاملة سوف تتحصل عليها ام فقط الرشاشات

لا يمكن فقط الرشاشات ، المنظومة تأتي كاملة : رادار ، FCS ، عربة ذخيرة ، عربة صيانة ، عربة قيادة و سيطرة



[باحث علمي]

لا يمكن فقط الرشاشات ، المنظومة تأتي كاملة : رادار ، FCS ، عربة ذخيرة ، عربة صيانة ، عربة قيادة و سيطرة

صحيح، المفروض المنظومه متكامله ، مدافع مع رادار/رادارات بحزمة ترددات x-band مع مركز/مراكز قياده وتحكم، حسب janes فان الصفقه تضمنت :

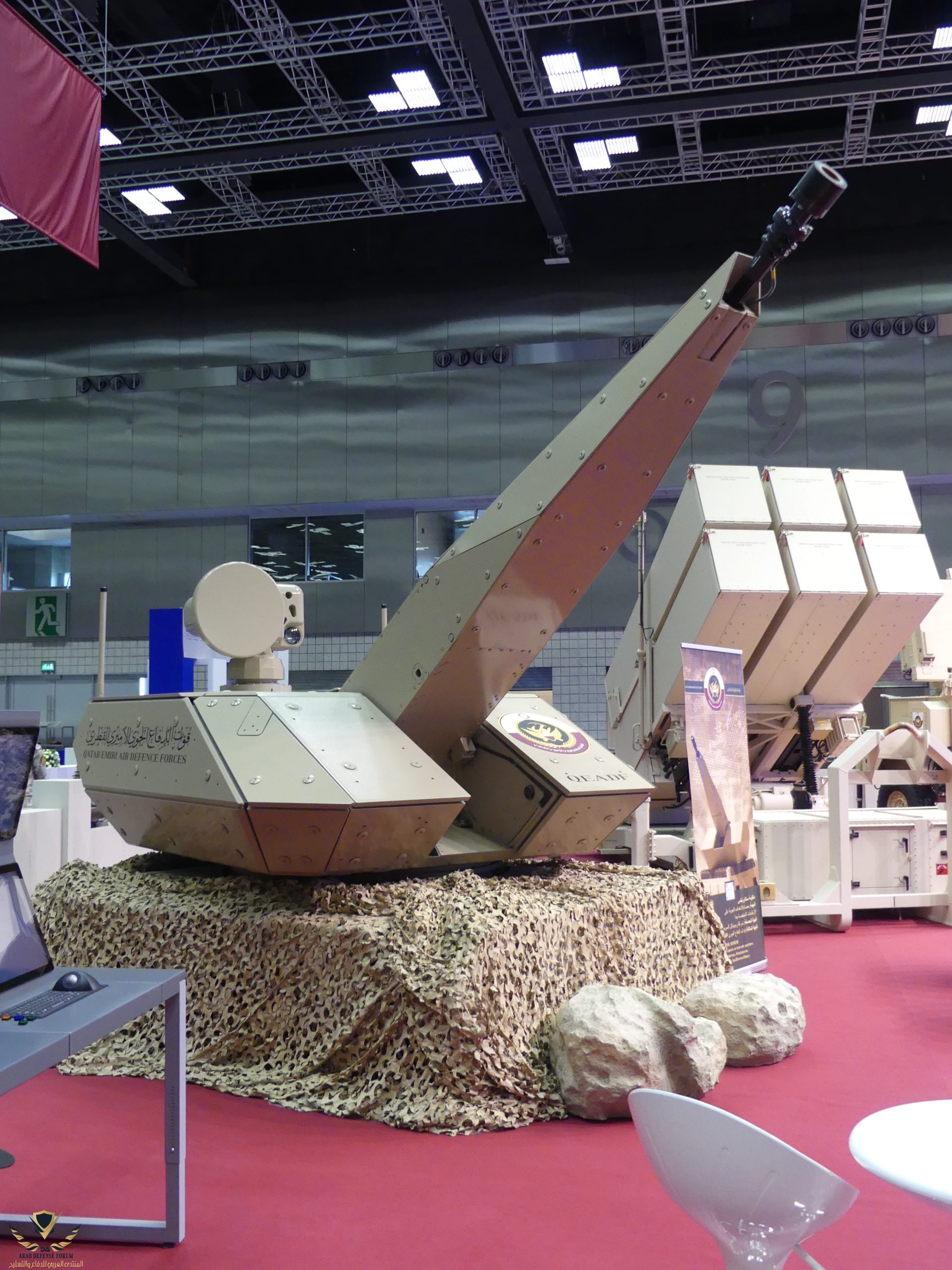

eight Mk3 35mm revolver guns and one X-TAR3D target acquisition and tracking radar. ولكن غير معلوم بالضبط ربما اكثر من رادار واكثر من مركز قياده وتحكم C2 / BMS من نوع skymaster من انتاج راينمتال... المرفق صوره مقربه للمدفع فقط من احد المعارض الدفاعيه القطريه والرادار من احد المعارض بالخليج ربما الامارات ... مع التحيه



[ONE BULLET]

لا يمكن فقط الرشاشات ، المنظومة تأتي كاملة : رادار ، FCS ، عربة ذخيرة ، عربة صيانة ، عربة قيادة و سيطرة

انا قصد الخاصة بالاعتراض لانه دكر ان في المنظومة منصة اعتراض تتكون من 60 صاروخ و انظمة ليزرية هادشي لي بغيت نقصد
البطارية قيد التطوير و كنظن قطر حصلت على الرشاش فقط بدون انظمة اعتراض صواريخ و انظمة ليزرية



[الجراح]

اتوقع قطر لديها skynex

صحيح

يرجي خفض الموسيقى



[الجراح]

توازن​

مشاهدة المرفق 552363

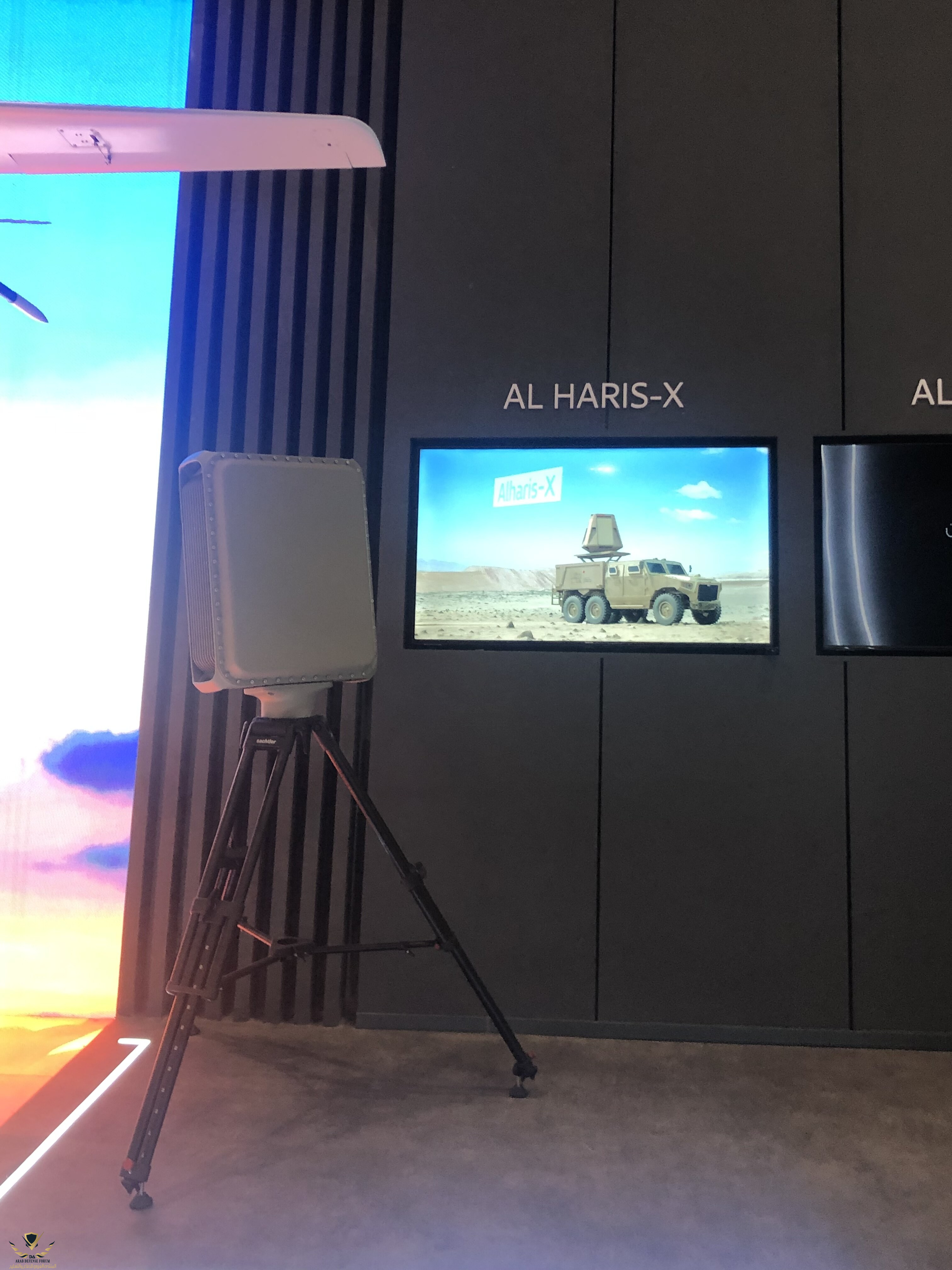

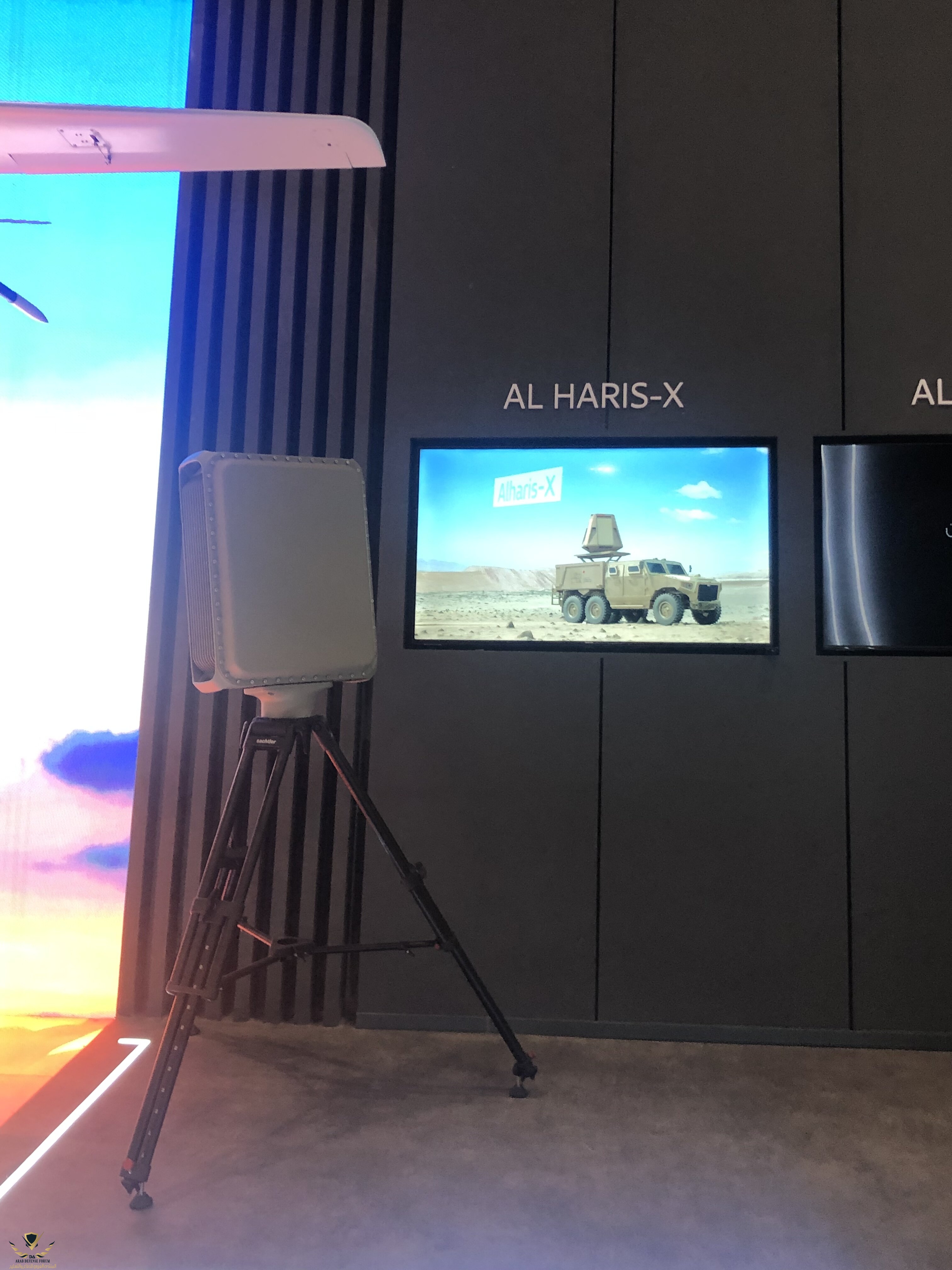

حضـــرة القـــائـــد هل alharis-x يعمل مع Sky night C-RAM ؟​

رادار بحث المصفوفة

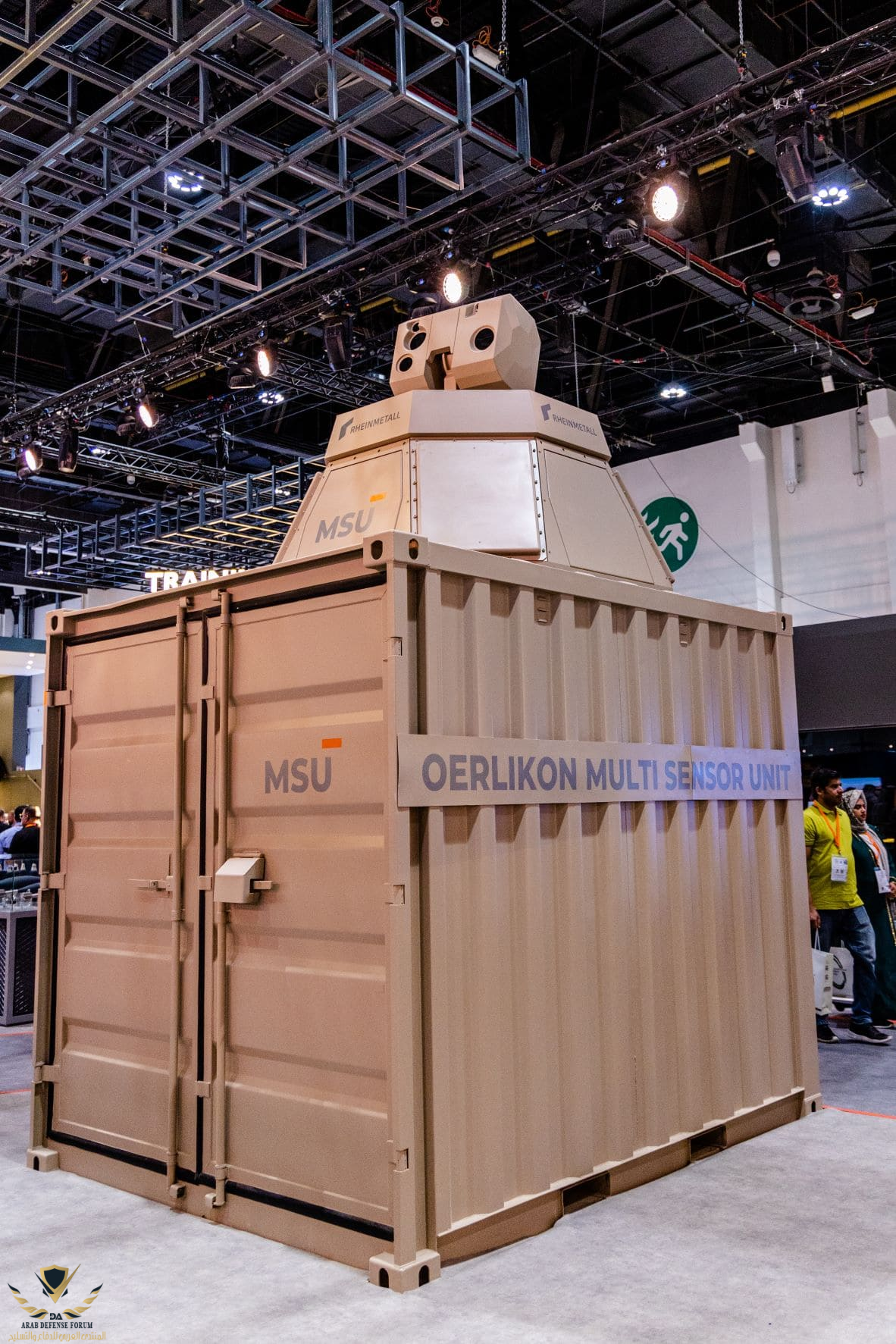

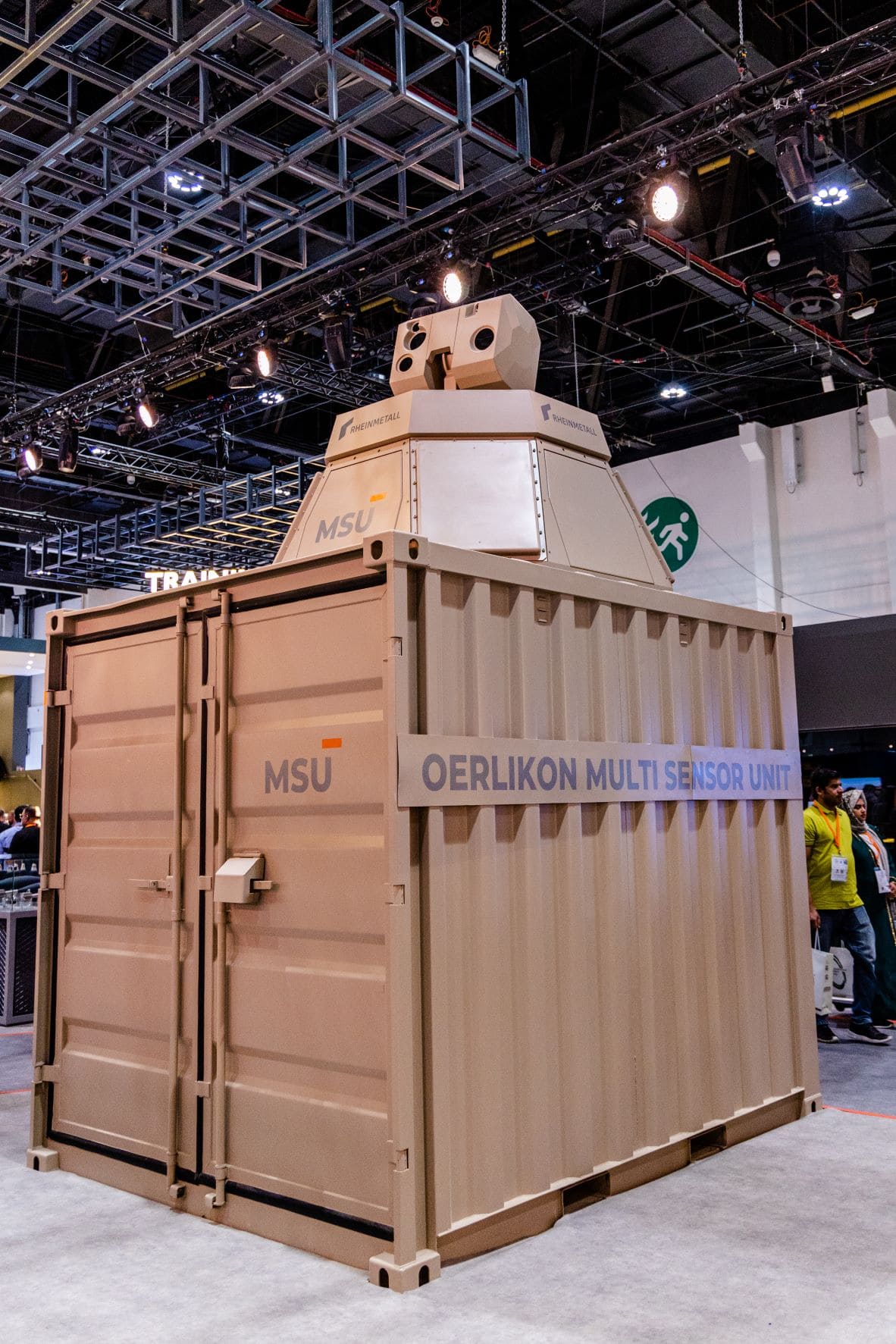

تتميز وحدة MSU برادار بحث رباعي الأبعاد نشط ممسوح ضوئيًا إلكترونيًا ، يغطي 360 درجة وقادرًا على تصنيف الأهداف المكتشفة تلقائيًا وتسليم الاهداف التي تم اكتشافها
إلى أنسب سلاح مدفعية 35 ملم أو قاذفة صواريخ .



[Black Shaheen]

The MSU features a 4D active electronically scanned array search radar, covering 360° and is capable of automatically classifying detected targets and handing the generated tracks over to the most suitable gun or missile launcher autonomously or by the push of a button.

Development and qualification of the MSU will take place in Switzerland. Under a future contract, it will be initially produced in Switzerland and Italy, thereafter localised to enable production in the UAE.

سيتم تطوير والعمل على تأهيل منظومة الرادار والكشف في كل من سويسرا وصناعتها في سويسرا وايطاليا بشكل أولي قبل صناعتها في الإمارات

خطوة كبيرة لصناعه رادارا بتقنيه AESA



[باحث علمي]

The MSU features a 4D active electronically scanned array search radar, covering 360° and is capable of automatically classifying detected targets and handing the generated tracks over to the most suitable gun or missile launcher autonomously or by the push of a button.

Development and qualification of the MSU will take place in Switzerland. Under a future contract, it will be initially produced in Switzerland and Italy, thereafter localised to enable production in the UAE.

سيتم تطوير والعمل على تأهيل منظومة الرادار والكشف في كل من سويسرا وصناعتها في سويسرا وايطاليا بشكل أولي قبل صناعتها في الإمارات

خطوة كبيرة لصناعه رادارا بتقنيه AESA

خطوه جيده، هل من فكره عن ال freq band للرادار ؟



[Rooster]

خطوه جيده، هل من فكره عن ال freq band للرادار ؟

S band​



[باحث علمي]

S band​

ظننته Ku-Band او على الاقل X-Band كسابقه لنفس المنظومه

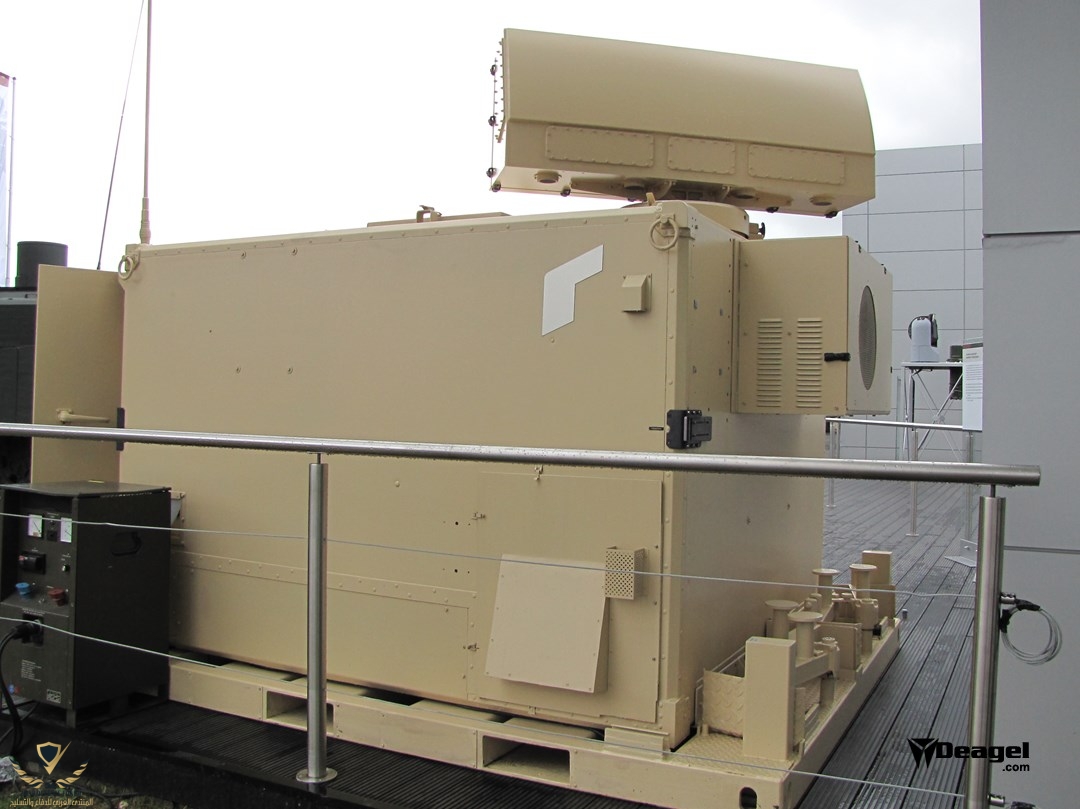

3D X-Band tactical acquisition radar (X-TAR 3D)​

وتم تعديله الهوائي المستقبل الى اربعة اوجه بدل دوار كما في السابق وذلك لضمان التغطيه والمتابعه المستمره ... اعتقد S - band اقل دقه لتمييز اهداف بمقطع راداري صغير كالدرونات وصواريخ الراجمات او الذخائر الجويه ... والتي هي الاصل من تصميم المنظومه C-RAM.



[iwolfkiller]



[Black Shaheen]

ظننته Ku-Band او على الاقل X-Band كسابقه لنفس المنظومه

3D X-Band tactical acquisition radar (X-TAR 3D)​

وتم تعديله الهوائي المستقبل الى اربعة اوجه بدل دوار كما في السابق وذلك لضمان التغطيه والمتابعه المستمره ... اعتقد S - band اقل دقه لتمييز اهداف بمقطع راداري صغير كالدرونات وصواريخ الراجمات او الذخائر الجويه ... والتي هي الاصل من تصميم المنظومه C-RAM.

في الحقيقه الهوائيات بنطاق S افضل وأكثر كفائة ودقة للتعرف وتتبع الاجسام ذات المقاطع الراداري الصغيرة



[iwolfkiller]

مدى الرادار 35 كم ضد الطائرات حسب الشركة



[iwolfkiller]

من الناحية النظرية ، يمكن استخدامه من الطائرات المقاتلة والمروحيات في وضع الرادار النشط للدفاع عن النفس ولكن المدى سيكون قصيرًا



[الجراح]

مخطط ان يصبح صاروخ SkyKnight والليزر عالي الطاقة جزءًا من منظومة الدفاع



[باحث علمي]

مشاهدة المرفق 563665


مشاهدة المرفق 563666

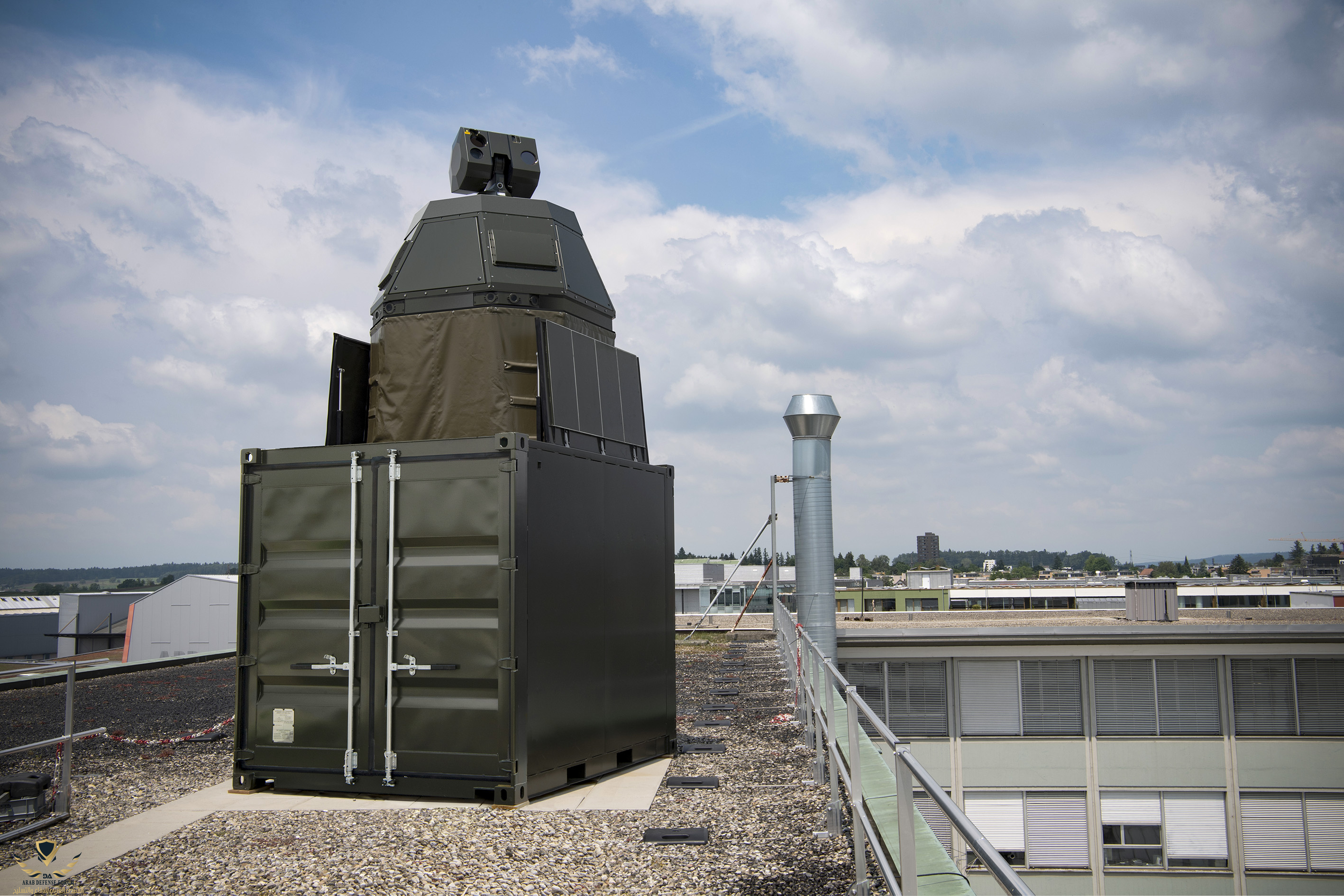

مشاهدة المرفق 563670

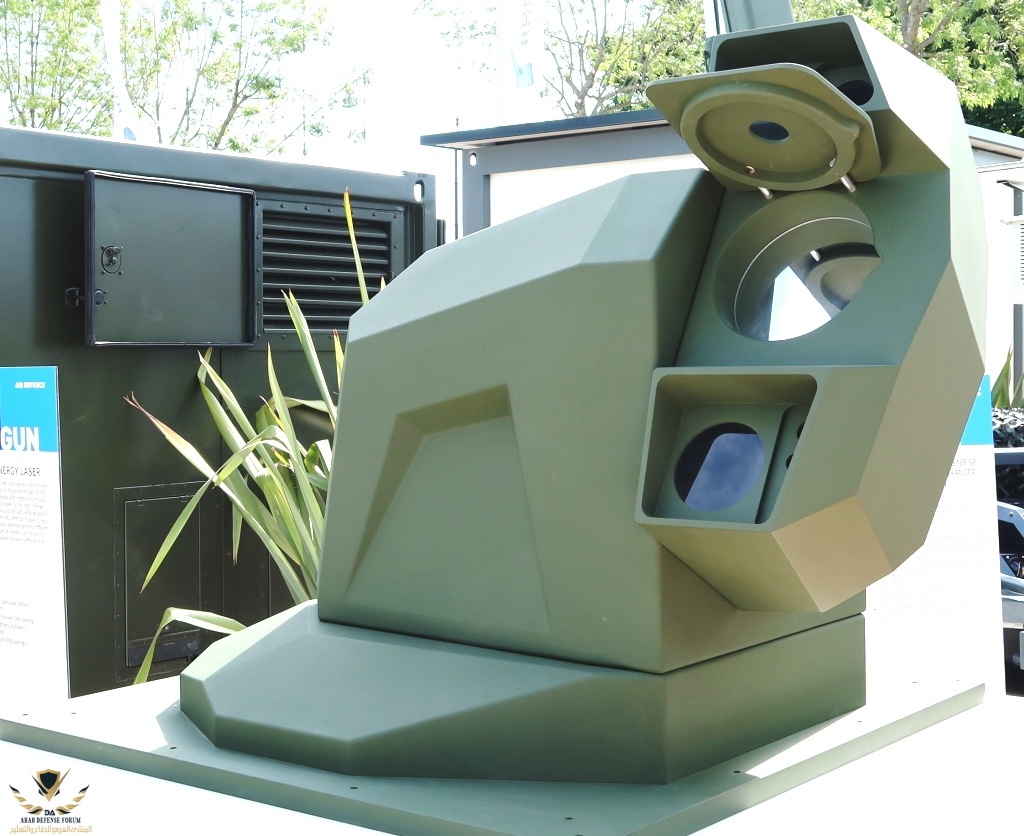

مشاهدة المرفق 563671
مخطط ان يصبح صاروخ SkyKnight والليزر عالي الطاقة جزءًا من منظومة الدفاع

اذن المنظومه برادار AESA للبحث وكشف (تصنيف الهدف) بحزمة S-band اما للتعقب عن قرب بواسطة كاميرات HD كهروبصريه/ حراريه (بالاظافة الى Ku or X Radar as an option) ... مع امكانية اظافة بحث وكشف سلبي وهذا هو ال standard لمجموعه مستشعرات بطاريات الدفاع الجوي....



[Rooster]

ظننته Ku-Band او على الاقل X-Band كسابقه لنفس المنظومه

3D X-Band tactical acquisition radar (X-TAR 3D)​

وتم تعديله الهوائي المستقبل الى اربعة اوجه بدل دوار كما في السابق وذلك لضمان التغطيه والمتابعه المستمره ... اعتقد S - band اقل دقه لتمييز اهداف بمقطع راداري صغير كالدرونات وصواريخ الراجمات او الذخائر الجويه ... والتي هي الاصل من تصميم المنظومه C-RAM.

العكس S-band لها افضلية في الكشف على الرادارات في النطاق X و Ku​



[الجراح]

AESA Multi Mission Radar (Oerlikon AMMR)

تم الإعلان عنه في أوائل أبريل 2022 والذي طورته شركة Rheinmetall Italia لتطبيقات SHORAD / VSHORAD. هو ( 3D Oerlikon )

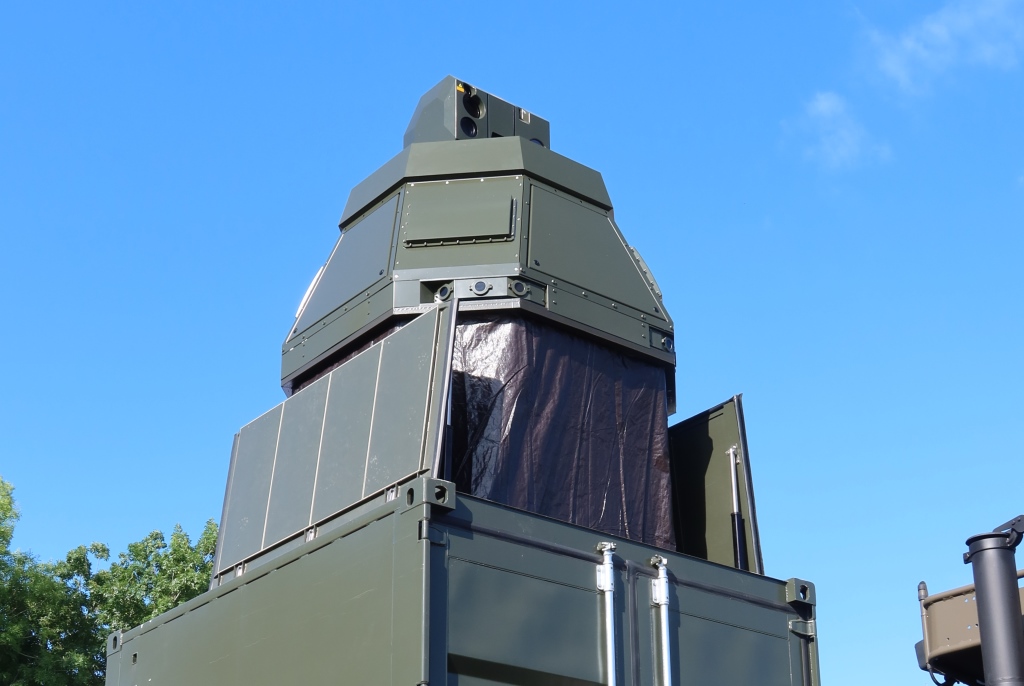

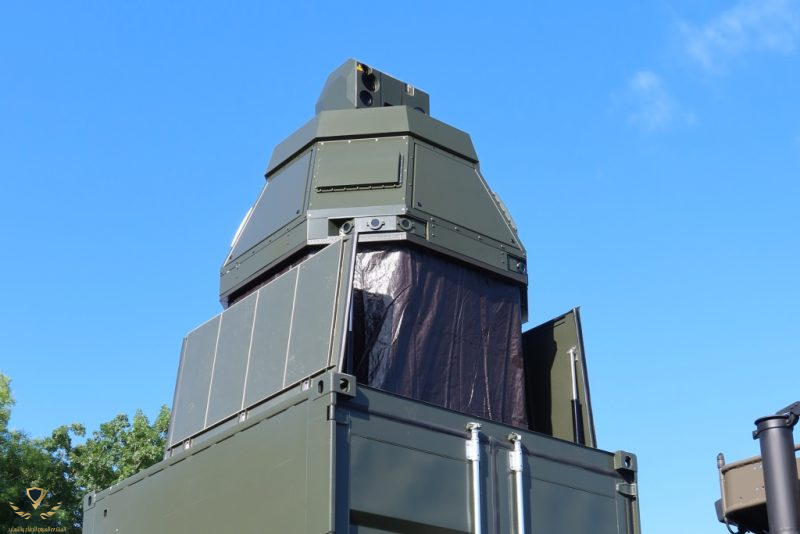

تم تجهيز MSU S بأربعة AMMRs ، والتي تحتوي على هوائي 550 × 380 مم بكتلة 25 كجم ، كل وحدة تغطي ± 45 درجة في الاربعة. وبالتالي ، توفر هوائيات AESA الأربعة تغطية كاملة بزاوية 360 درجة ويتم تثبيتها على الهيكل ، الذي تبلغ زاويته حوالي 70 درجة من الأفقي ، مما يسمح بتغطية ارتفاع من -5 درجات حتى + 70 درجة.

رادار S-band لديه مدى كشف يزيد عن 30 كم على هدف جوي RCS بمساحة 1 متر مربع ، والبيانات التي قدمتها الشركة تظهر مدى كشف يزيد عن 12 كم ضد طائرات الهليكوبتر التي تحوم ، و 10 كيلومترات ضد الصواريخ و 5 كيلومترات ضد أهداف RAM و الطائرات بدون طيار الصغيرة .

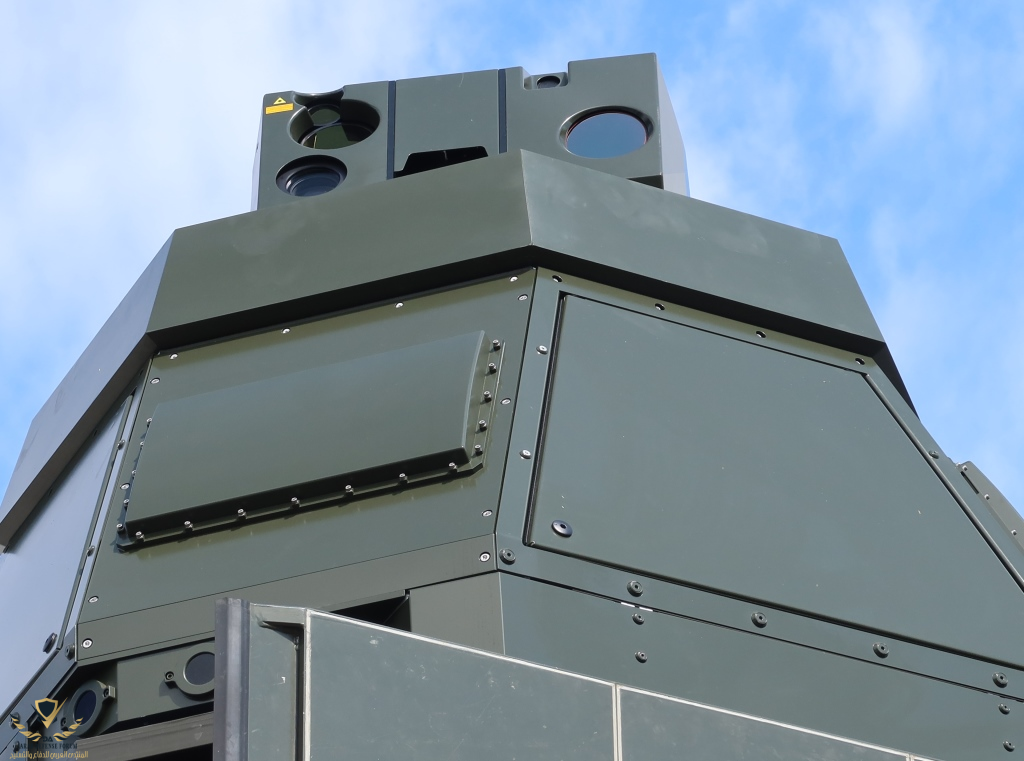

يمكن لـ AMMR تتبع أثناء مسح ما يصل إلى 150 هدفًا ، مع 40 هدفًا ذا أولوية عالية. بمجرد اكتشاف الهدف ، يتم استخدام رأس التتبع الكهروضوئي المثبت أعلى الهيكل للتحقق تلقائيًا من التهديد الذي يقترب وتصنيفه بفضل خوارزميات الذكاء الاصطناعي. يضم الرأس المستقر ثنائي المحاور كاميرا حرارية MWIR HD مبردة بثلاثة مجالات رؤية (FoV) ، ضيقة (1.3 درجة) ، وسط (4.6 درجة) وعريضة (21.8 درجة)

بالإضافة إلى كاميرا نهارية عالية الدقة بالكامل ، سوداء والأبيض أو اللون حسب اختيار العميل ، مع تكبير مستمر يسمح لـ FoV من 1 ° إلى 30 °.

يحتوي الرأس البصري أيضًا على جهاز تحديد المدى بالليزر الآمن للعين من الفئة 1 / 1M بمعدل تكرار 5 هرتز ومدى أقصى يبلغ 20 كم. تم تحسين المقتفي البصري للأهداف الجوية ويدور بزاوية 360 درجة مع قوس ارتفاع قدره -5 درجات / + 85 درجة.

بجانب المستشعرات المذكورة أعلاه ، يمكن أيضًا تزويد MSU S بمسح إلكتروني IFF لتحديد الصديق والعدو ،
. يتم تقديم وحدة بحث كهروضوئية سلبية تعتمد على مجموعة من الكاميرات الثابتة مع تغطية ارتفاع –1 ° / + 25 درجة كخيار ،

كما تم اقتراح رادار تتبع X- أو Ku-band كحل إضافي.



في فبراير 2022 ، نظمت شركة Rheinmetall Italia بنجاح عرض حيث تم تقديم Oerlikon AMMR الجديد. حضر الحدث ممثلو جميع الفروع الأربعة للجيش الإيطالي
القوات المسلحة - الجيش والقوات الجوية والبحرية

Rheinmetall

The modern air defence system Oerlikon Skynex is based on a concept to separate air traffic control from the effectors.

www.rheinmetall-defence.com

MSU S: increased short range air defence situational awareness from Rheinmetall - EDR Magazine

Although the Panther MBT took the stage in the Rheinmetall exhibiting area at Eurosatory, calling it booth would definitely be

www.edrmagazine.eu



[باحث علمي]

العكس S-band لها افضلية في الكشف على الرادارات في النطاق X و Ku​

من ناحية مدى الكشف؟ ام دقة الكشف accuracy وتمييز الهدف الواحد ام دقه التمييز بين هدفين متقاربين بالمسافه resolution ام ماذا ؟.
