نظام Sky night C-RAM ( ايدج )
- بادئ الموضوع الجراح
- تاريخ البدء
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,941
- التفاعل
مقتبس من Black Shaheen حسنا هنا تحديث حول النظام و مستقبله.
النظام هو شراكة مع ثلاث شركات والكثير من المكونات.
سيكون الصاروخ جزء من برنامج Oerlikon Skynex للدفاع الجوي والذي سوف تكون مسؤولة EDGE عن تصنيعه وبيعه لمنطقة الشرق الاوسط وشمال افريقيا وعن طريق شركة HALCON والتي هي جزء من EDGE.
صاروخ الSkynight يملك مجال للنمو من ناحية المدى والسرعة وحتى الباحث وهذا ما تعمل عليه هالكون حاليا من خلال رسم مسار لتطوير الصاروخ.
النظام سيحتاج ثلاث سنوات حتى يتم العمل على تجميع كامل مكوناته وجعلها قادرة على العمل مع بعض وهذا يشمل الكثير ، من المتوقع بالسنة الرابعة ستبدأ الإختبارات على النظام وهنا سيتمكن سلاح الجو الإماراتي والدفاع الجوي من تقييمه والمضي في عملية شراءه.
هالكون تقول ان النظام مخصص لي مفهوم Low-Tier ويراه المسؤولين بسلاح الجو والدفاع الجوي الإماراتي كنظام ما تحت منظومة الباتريوت لحمايته ، وفي نفس الوقت كنظام شامل C-Ram لحماية المرافق الحيوية والمدن والتجمعات الساكنيه والقواعد العسكرية من جميع أنواع المقذوفات ، القنابل ، صواريخ الكروز والدروز مهما كانت سرعتها أو نوعها أو حجمها.
أي فعليا هم بحاجة لنظام يجب أن يقوم بالتصدي لمجموعة واسعة من التهديدات برتم عالي جدا ودقة مثالية ويملك مجموعة واسعة من المستشعرات التي سوف تمكنه من ذلك.

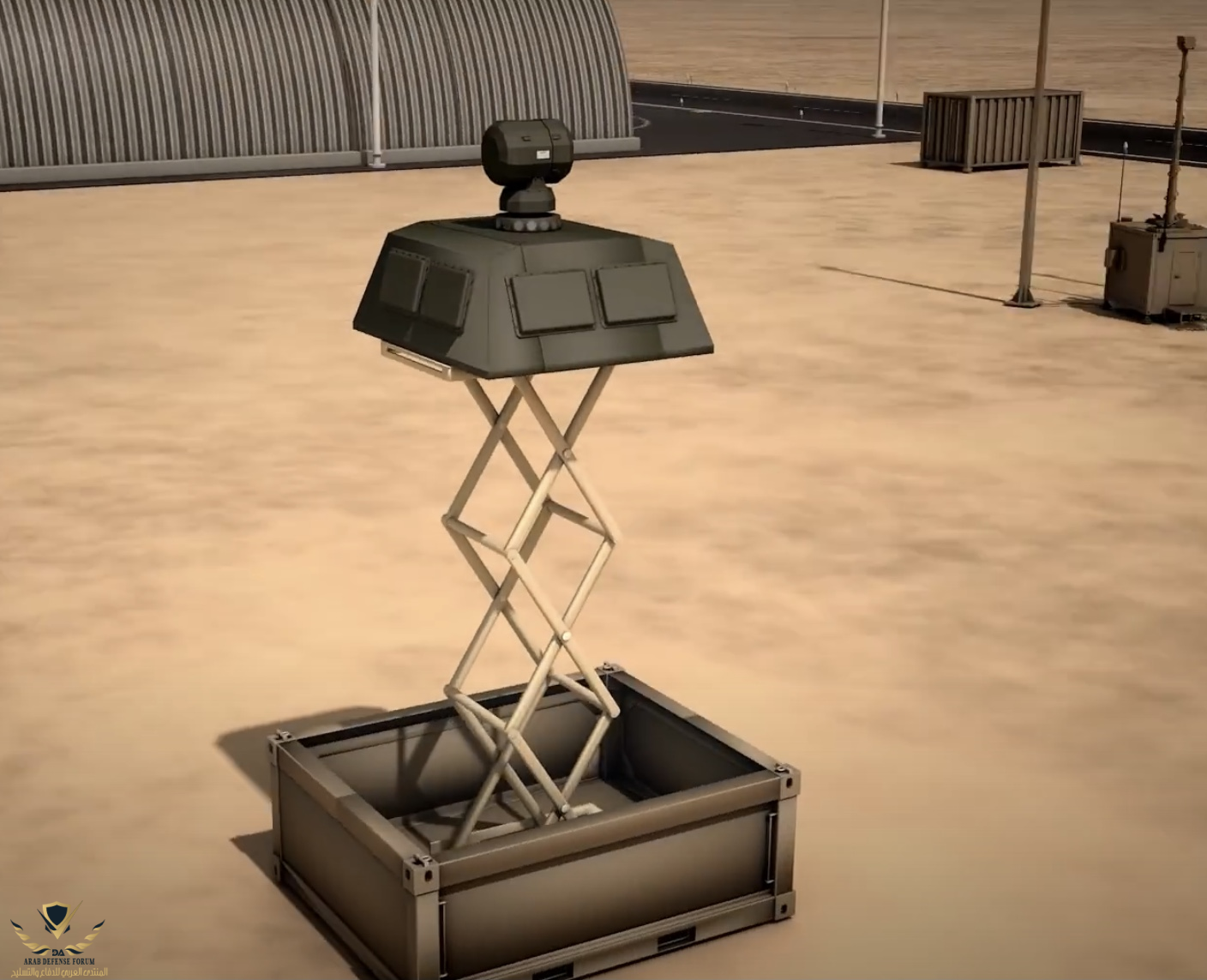

شركة Rheinmetall سوف تشارك بأربع مكونات أثنين منها تم وضعهم في جناح EDGE وهم كالتالي Oerlikon Revolver Gun® Mk3 وهو الجيل الجديد من النظام ويملك مجموعة واسعة من الذخائر ومدى يتراوح بين 3.5 الى 5 كيلومترات الجزء الثاني من النظام هو المستشعر الأهم للنظام تحت مسمى MSU أو Mutli Sensor Unit والذي يتكون من منصة رادار AESA رباعي الأوجه مبني على تقنية GAan بالإضافة لنظام كهروبصري يشمل طيف واسع من المستشعرات ، النظام لازال قيد التطوير وكما قلت رادارت شركة IAI أو ربما Hensoldt سيكونان هما المتواجدين.

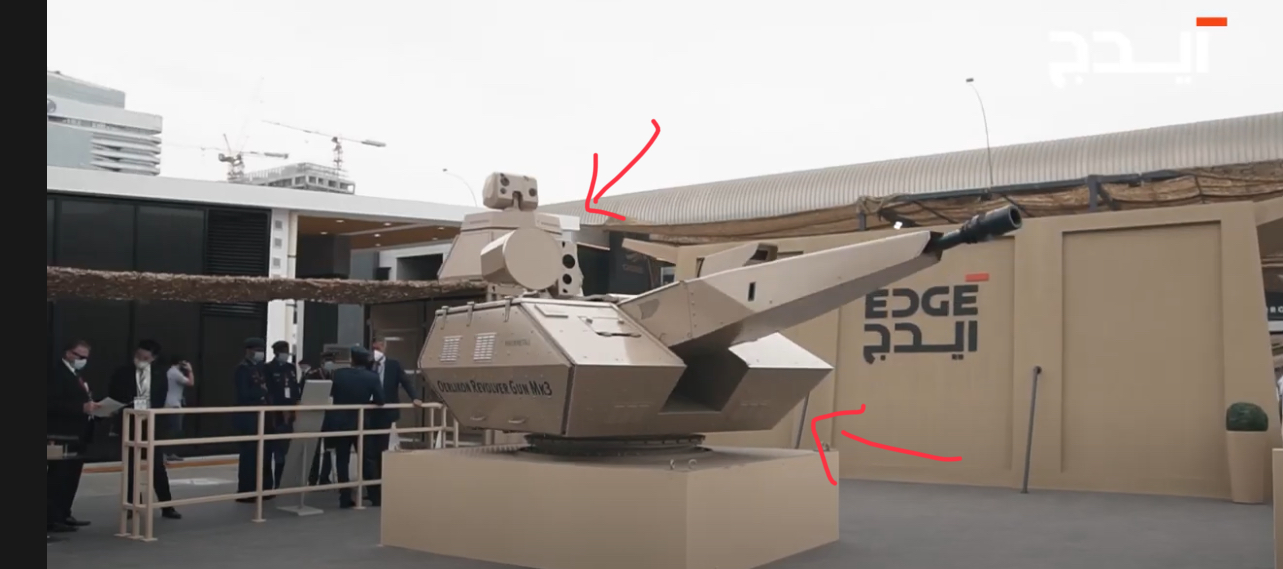

النظام تم عرضه في جناح EDGE كذلك ك Prototype خلف مدفع ال Mk3
تم التوجه لنظام ثابت رباعي الأوجه كونه يعطي أداء أفضل من الرادارات الدوارة والتي عند الدورات على سرعة عالية يقل مدى كشفها ودقتها ، وجود أربع أوجه يعني قدرة على كشف 360 درجة ولغاية سمت عالي بدون الحاجة للتنازل عن أي من المدى والدقة وبالتالي ثابت في الاداء.
يمكن للنظام الإرتفاع لحوالي عشرة أمتار في وضع التشغيل.
بجانب هذين النظامين، نظام التحكم والقيادة Oerlikon Skymaster® Command & Control Systems وهو نظام C2 مفتوح البنية قابل للربط مع نظام القيادة والتحكم المركزي وأي مستشعر ضمن النظام.
كذلك سيتم دمج مدافع Rheinmetall المبنية على تقنية الليزر المركز لتدمير الأهداف Oerlikon Laser Gun
لازال النظام قيد التطوير ويحتاج بعض الوقت حاله من حال نظام الاستشعار.
بالإضافة لذلك ستدخل الشركة الإيطالية العريقة Elettronica في مجال الحرب الإلكترونية والتشويش ضمن النظام من خلال أربع قطع رئيسية مهمة وهي :
communication & GPS Jammers أنظمة تشويش على إشارات الGPS وإشارات التواصل الراديوية.
Radar Jammers أنظمة تشويش رادارية.
passive Emitters أنظمة كشف موجات إيجابية بالإضافة لأجهزة تحذير ليزرية.

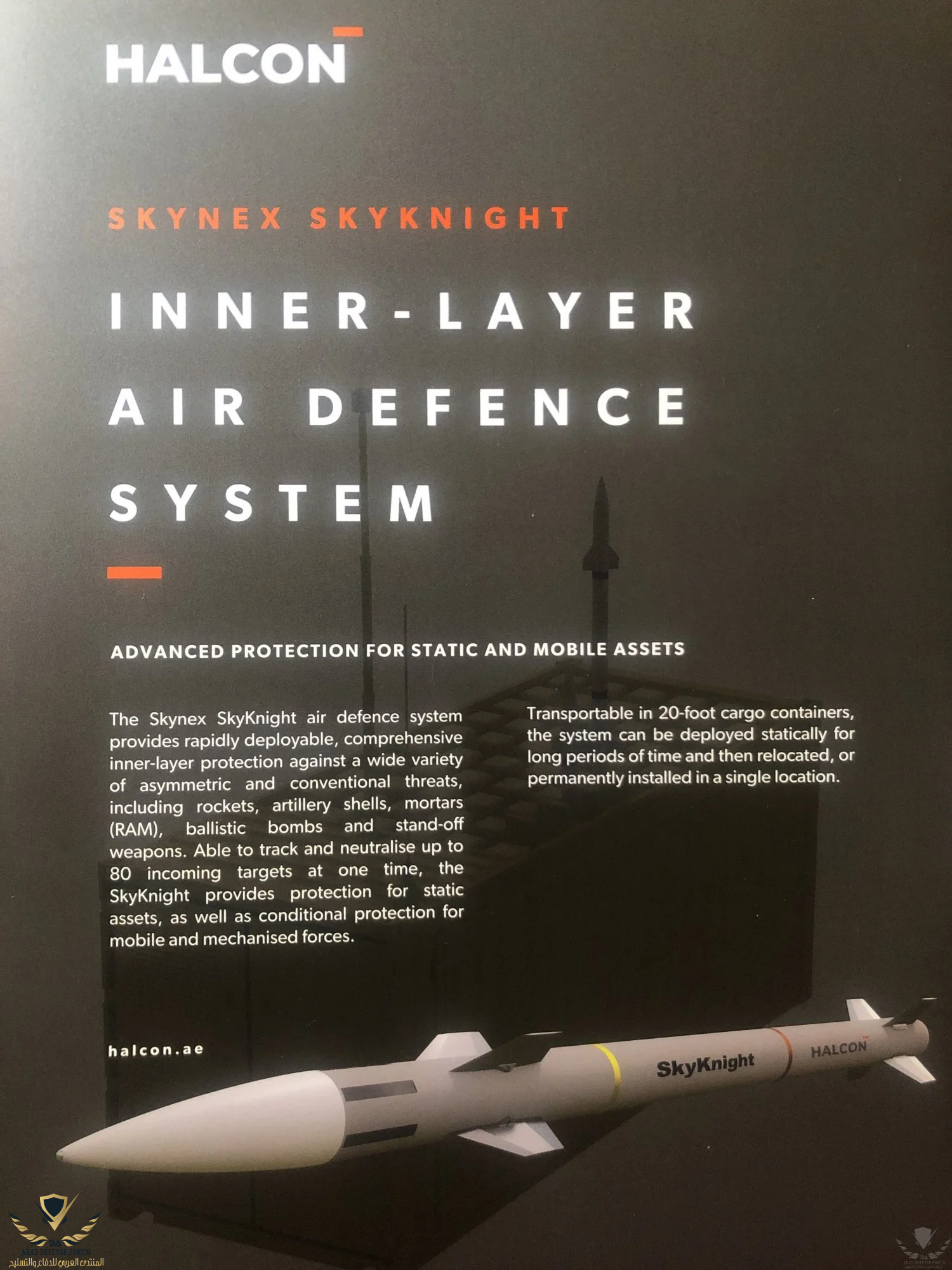

هنا يأتي دور HALCON بتزويد المنظومة بصاروخ SkyKnight أو فارس السماء في منصات تحمل كل منها 60 صاروخ بمدى يعتمد على طبيعة الهدف لكنها تصل حتى 10 كيلو متر (هناك مجال لزيادة ذلك مع تطوير محرك الصاروخ في السنوات القادمة مع
الحفاظ على نفس الابعاد)
كما قلت الصاروخ سيحمل راداره الخاص ليقوم بالإقفال الى الهدف بجانب تغذيته المستمرة من آي مسشعر كان سواء بالمنظومة أو شبكة الدفاع الجوي.
سيعمل الصاروخ بطريقة القتل المباشر أو hit-to-kill technology وسيتمكن القاذف الوحد من إطلاق 15 صاروخ في 3 ثواني تقريبا بنفس الوقت.
بالمناسبة معلومة مهمة ، سلاح الجو الإماراتي والدفاع الجوي ملتزم بشراء النظام عند نجاحه بالإختبارات كأول زبون وهذي معلومة من رئيس شركة هالكون بنفسه
النظام ده مناسب جدا لمصر لتغير منظومه المدفعه 14.5 مم رباعيه المواسير وخاصه ان مصر تعتمد على منظومه المدفعيه 35 مم الموجوده فى النظام او شبيه لها فى منظومه امون هو هيبقى تكلفته عاليه لكن هيبقى موجود اقوى دفاع جوى قصير المدى ضد كافه التهدديدات الممكنه فى الفتره القادمه
- إنضم
- 27 يونيو 2019
- المشاركات
- 21,210
- التفاعل
- الدولة

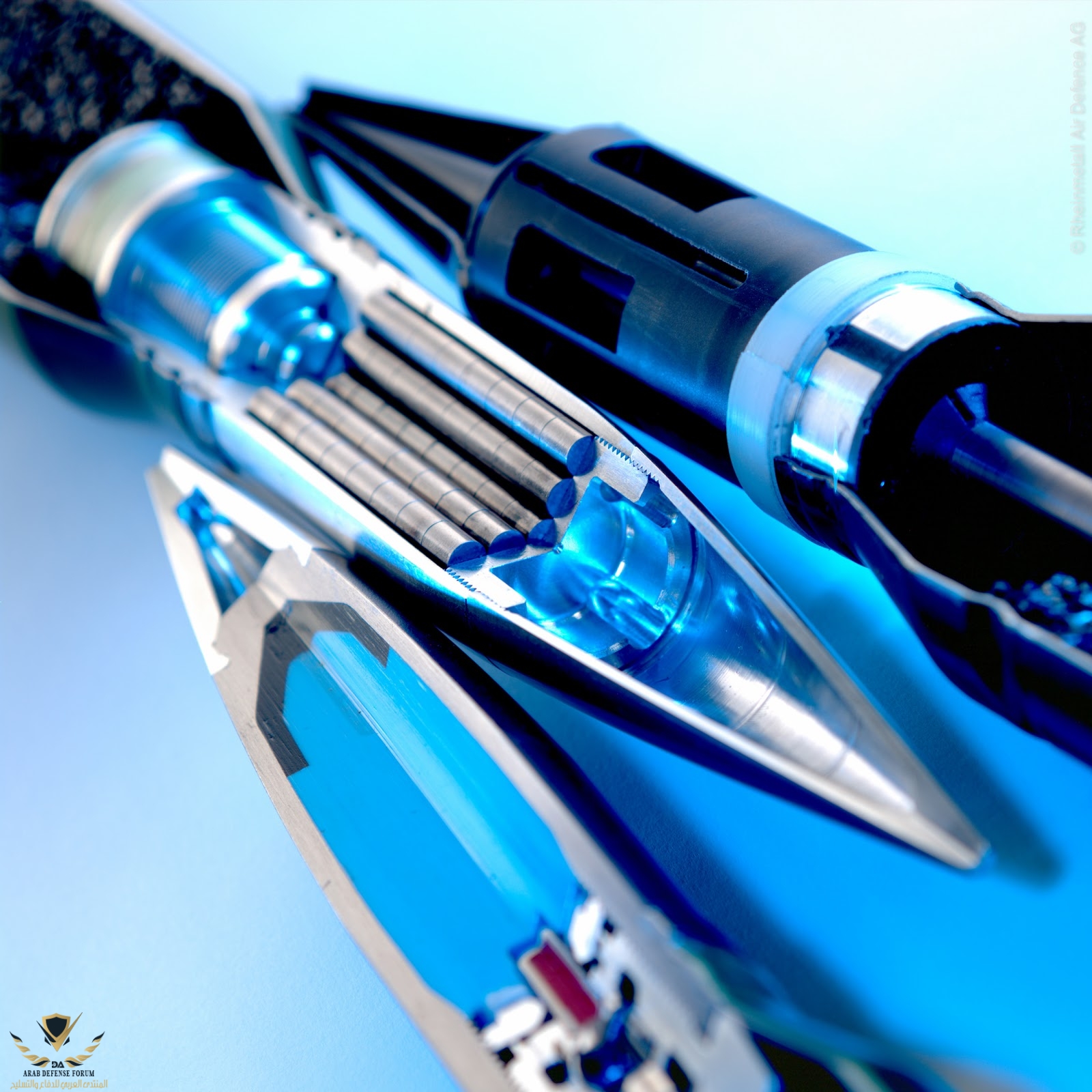

طيب مفروض اول حاجة تطور النظام الي عندك ليعمل بالـ AHEAD ammunition
- إنضم
- 26 يوليو 2008
- المشاركات
- 34,207
- التفاعل
عنكبوتنا اللطيف
DESERT SPIDER 🕷
البرج مزود بسلاح رئيسي عيار 57 مم يفوق مداه 6000 متر بعدد 92 طلقة وثانوي بعيار 70 مم مداه الاقصى 8500 متر وبعدد طلقات 300 طلقه .
ايضا مزود بعدد 12 صاروخ مداها 8500 متر ( يمكن الاختيار بين ان تكون موجهة او غير موجهة )
لديه حماية باليستية Stanag 4569 level 3
يستطيع الالتفاف 360 درجه ويمكن ان يرتفع لمستوى ما بين - 20 درجه لغاية +70 درجه
نظام الرؤية النهاري عالي الاداء بالاضافة للرؤية الحرارية وقدرة تتبع بالفيديو ( video tracking )
والاجمل : لديه رادار كشف وتتبع للاهداف الارضية والجوية بمدى كشف يبلغ مابين 10 الى 20 كم للعربات و بمدى كشف 3 كم الى 6 كم لطائرات الدرون الصغيرة ( وهذه الارقام تعتمد على الطاقة المستخدمه التي تغذي الرادار )
DESERT SPIDER 🕷
البرج مزود بسلاح رئيسي عيار 57 مم يفوق مداه 6000 متر بعدد 92 طلقة وثانوي بعيار 70 مم مداه الاقصى 8500 متر وبعدد طلقات 300 طلقه .
ايضا مزود بعدد 12 صاروخ مداها 8500 متر ( يمكن الاختيار بين ان تكون موجهة او غير موجهة )
لديه حماية باليستية Stanag 4569 level 3
يستطيع الالتفاف 360 درجه ويمكن ان يرتفع لمستوى ما بين - 20 درجه لغاية +70 درجه
نظام الرؤية النهاري عالي الاداء بالاضافة للرؤية الحرارية وقدرة تتبع بالفيديو ( video tracking )
والاجمل : لديه رادار كشف وتتبع للاهداف الارضية والجوية بمدى كشف يبلغ مابين 10 الى 20 كم للعربات و بمدى كشف 3 كم الى 6 كم لطائرات الدرون الصغيرة ( وهذه الارقام تعتمد على الطاقة المستخدمه التي تغذي الرادار )
- إنضم
- 26 يوليو 2008
- المشاركات
- 34,207
- التفاعل
في ايدكس 2019 تم عرض كونسبت للنمر مزودة برادار مضاد للدرون C Drone Radar
يمكن تخيل الطبقة الاضافية (additional layer) من الوعي المحيطي بساحة العمليات ،، وعي متقدم يتم نشره في مناطق متقدمه ويرتبط بمركز القيادة والسيطرة الذي يدير العمليات ...
كذلك يمكن تخيلها كإضافة وعي محيطي للمدرعات الاخرى المزودة بأسلحة ليزر او غيرها من الاسلحة ..
يمكن تخيل الطبقة الاضافية (additional layer) من الوعي المحيطي بساحة العمليات ،، وعي متقدم يتم نشره في مناطق متقدمه ويرتبط بمركز القيادة والسيطرة الذي يدير العمليات ...
كذلك يمكن تخيلها كإضافة وعي محيطي للمدرعات الاخرى المزودة بأسلحة ليزر او غيرها من الاسلحة ..
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,941
- التفاعل

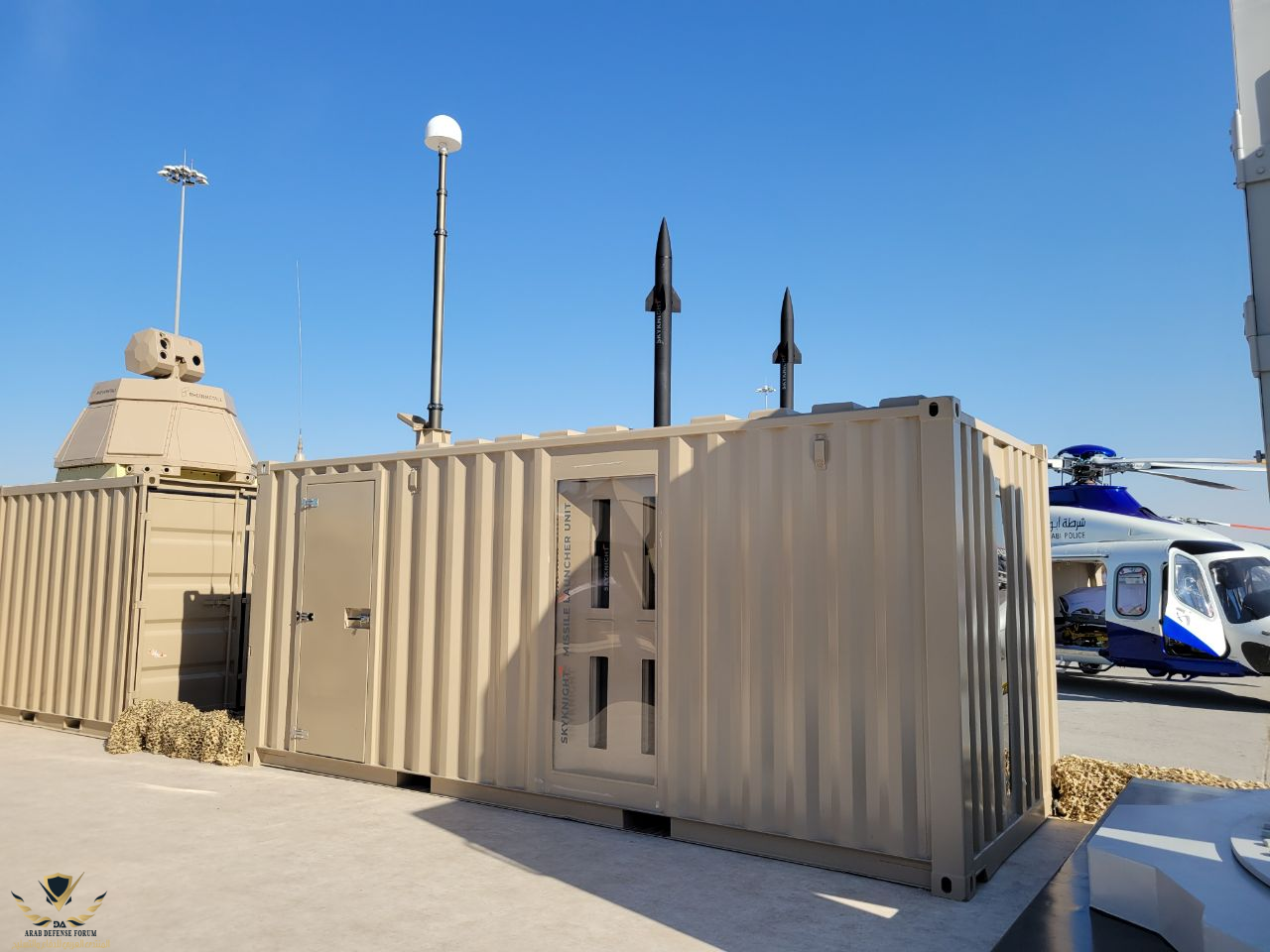

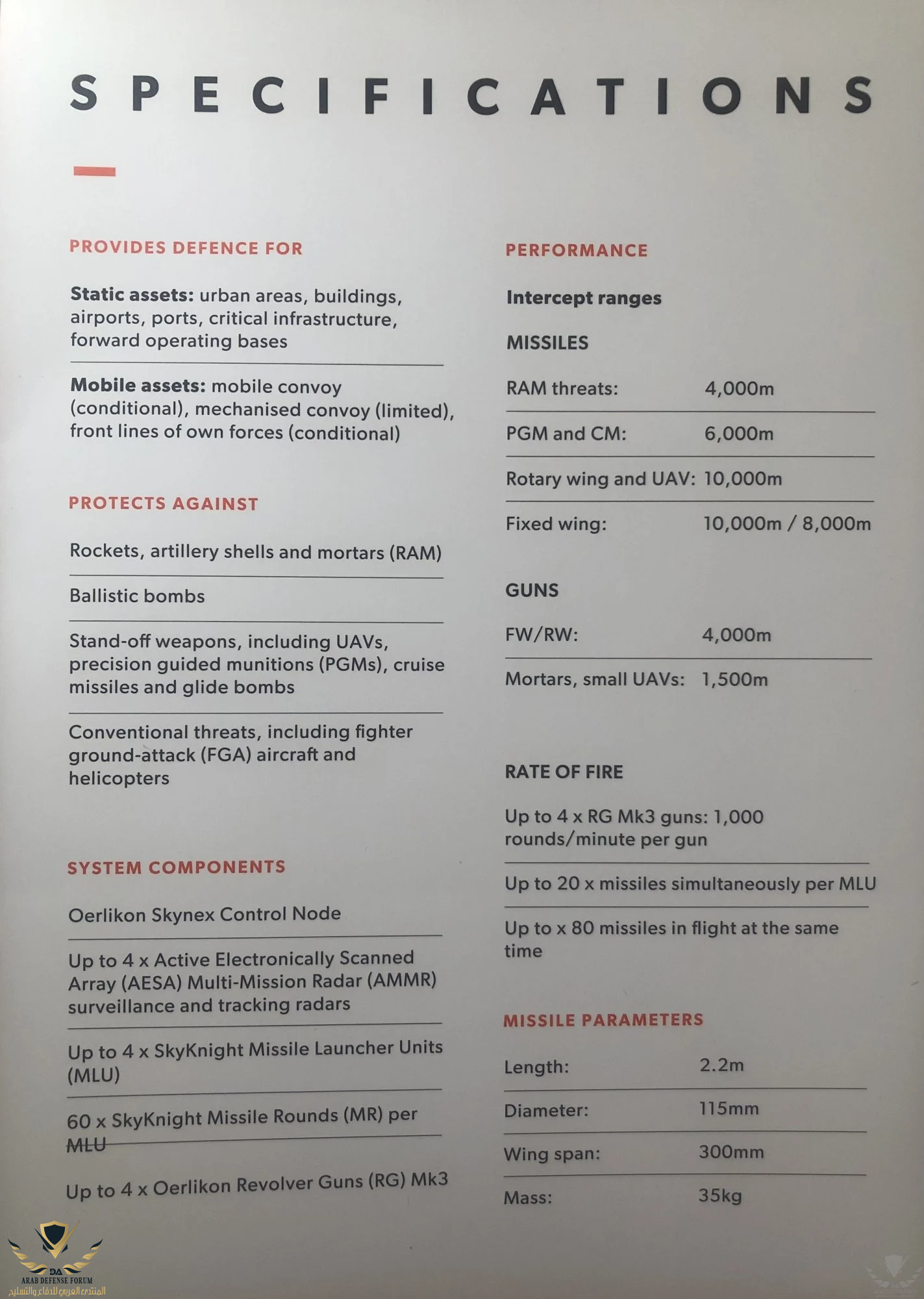

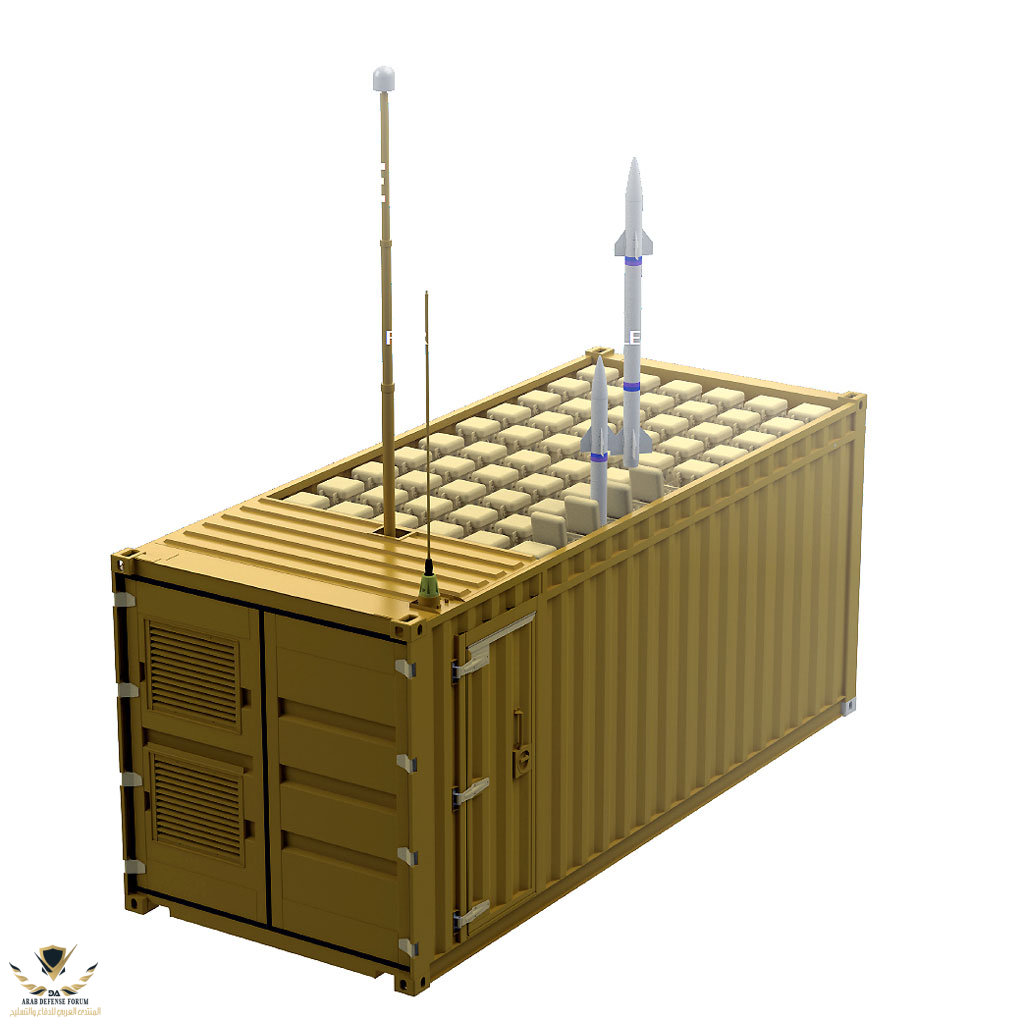

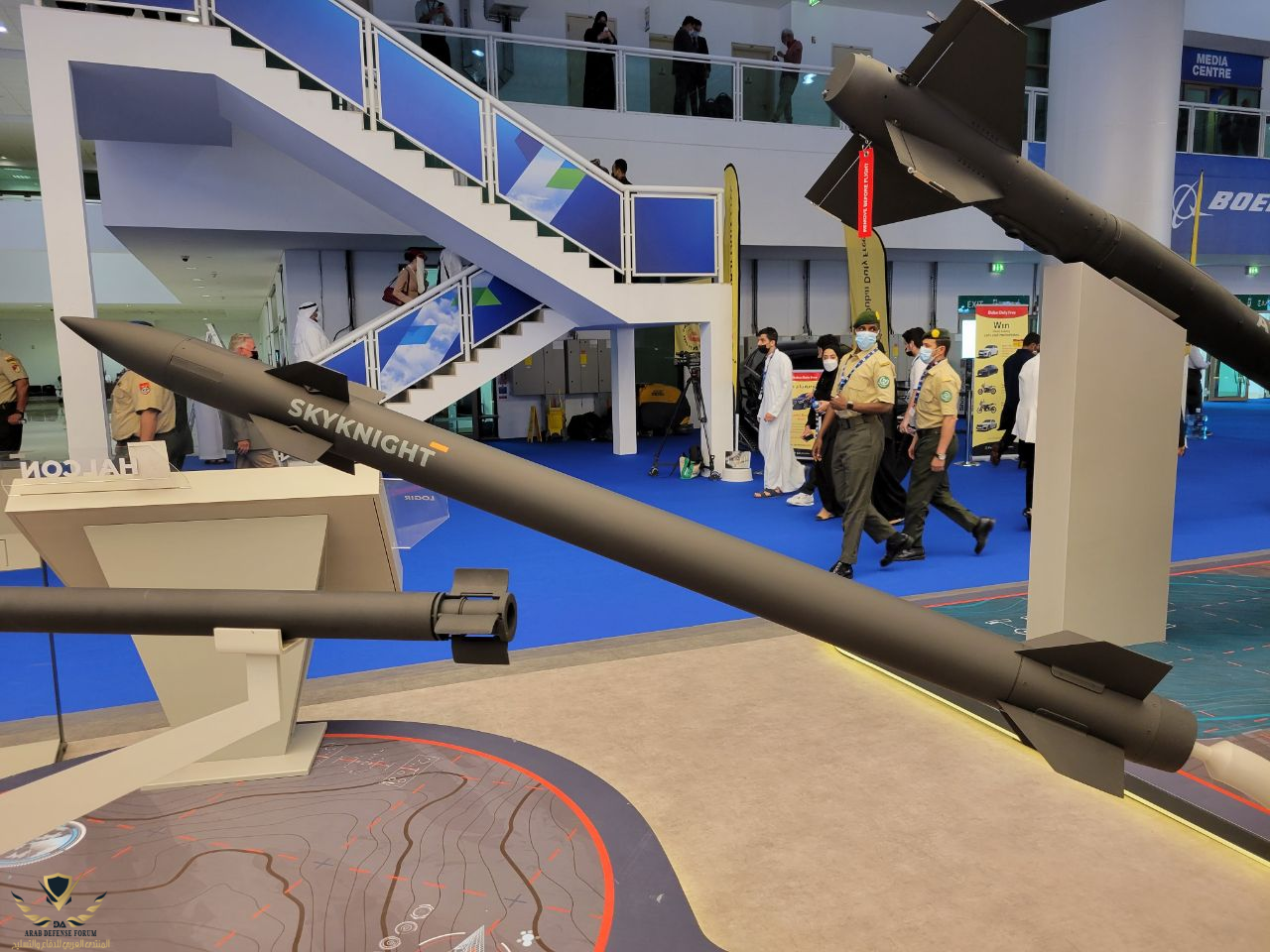

Halcon تعاونت مع الشركة الألمانية Rheinmetall وتعمل على دمج SkyKnight في Skynex. يبلغ طول الصاروخ الجديد 2.2 متر ، وقطره 115 ملم ، بينما يبلغ طول جناحيه 300 ملم ، ووزن إطلاقه 35 كيلوغراماً. تقترح Halcon حاوية 20 قدمًا كقاذف ، و 60 صاروخًا يتم استضافتها في مصفوفة خلايا 6 × 10 ، وقسم واحد من الحاوية يستضيف نظام إمداد الطاقة ، ورابط بيانات آمن للحفاظ على الاتصالات مع Skymaster ، والإلكترونيات للتسلسل أطلق الصواريخ. يمكن أن تشتمل بطارية Skynex على ما يصل إلى أربعة مدافع Oerkikon Revolver وأربع قاذفات SkyKnight ، وبذلك يتوفر 240 صاروخًا.
يمكن لكل حاوية إطلاق ما يصل إلى 20 صاروخًا بالتسلسل ، ويمكن للنظام التعامل مع ما يصل إلى 80 صاروخًا أثناء الطيران في نفس الوقت. وفقًا للبيانات التي قدمتها Halcon ، يمكن لـ SkyKnight التعامل مع الطائرات ذات الأجنحة الدوارة والطائرات بدون طيار حتى 10 كم ، ضد الطائرات ذات الأجنحة الثابتة على ارتفاع 8-10 كم ، ضد الذخائر الموجهة بدقة وصواريخ كروز على بعد 6 كم ، وضد الصواريخ والمدفعية وقذائف الهاون التهديدات على مدى 4 كم. في المدى الأقصر ، يأتي دور Revolver Guns لتحمل العبء ، حيث تكون قادرة على العمل ضد الطائرات ذات الأجنحة الثابتة والدوارة حتى 4 - 4.5 كم ، وضد قذائف الهاون والطائرات بدون طيار الصغيرة على ارتفاع 1.5 كم ، مما يولد جدارًا من التنغستن بفضل إلى 1000 طلقة في الدقيقة معدل إطلاق النار واستخدام ذخيرة AHEAD 35 ملم.
يمكن لكل حاوية إطلاق ما يصل إلى 20 صاروخًا بالتسلسل ، ويمكن للنظام التعامل مع ما يصل إلى 80 صاروخًا أثناء الطيران في نفس الوقت. وفقًا للبيانات التي قدمتها Halcon ، يمكن لـ SkyKnight التعامل مع الطائرات ذات الأجنحة الدوارة والطائرات بدون طيار حتى 10 كم ، ضد الطائرات ذات الأجنحة الثابتة على ارتفاع 8-10 كم ، ضد الذخائر الموجهة بدقة وصواريخ كروز على بعد 6 كم ، وضد الصواريخ والمدفعية وقذائف الهاون التهديدات على مدى 4 كم. في المدى الأقصر ، يأتي دور Revolver Guns لتحمل العبء ، حيث تكون قادرة على العمل ضد الطائرات ذات الأجنحة الثابتة والدوارة حتى 4 - 4.5 كم ، وضد قذائف الهاون والطائرات بدون طيار الصغيرة على ارتفاع 1.5 كم ، مما يولد جدارًا من التنغستن بفضل إلى 1000 طلقة في الدقيقة معدل إطلاق النار واستخدام ذخيرة AHEAD 35 ملم.
- إنضم
- 7 أكتوبر 2017
- المشاركات
- 19,621
- التفاعل
- الدولة
ليس بديل لمدفعيه سكاي جارد ولكن إضافة له
- إنضم
- 22 مايو 2019
- المشاركات
- 557
- التفاعل
- الدولة
نأمل أن يتم الانتهاء منه في غضون عامين وسيتم تطوير صواريخ أطول مدى.
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,941
- التفاعل

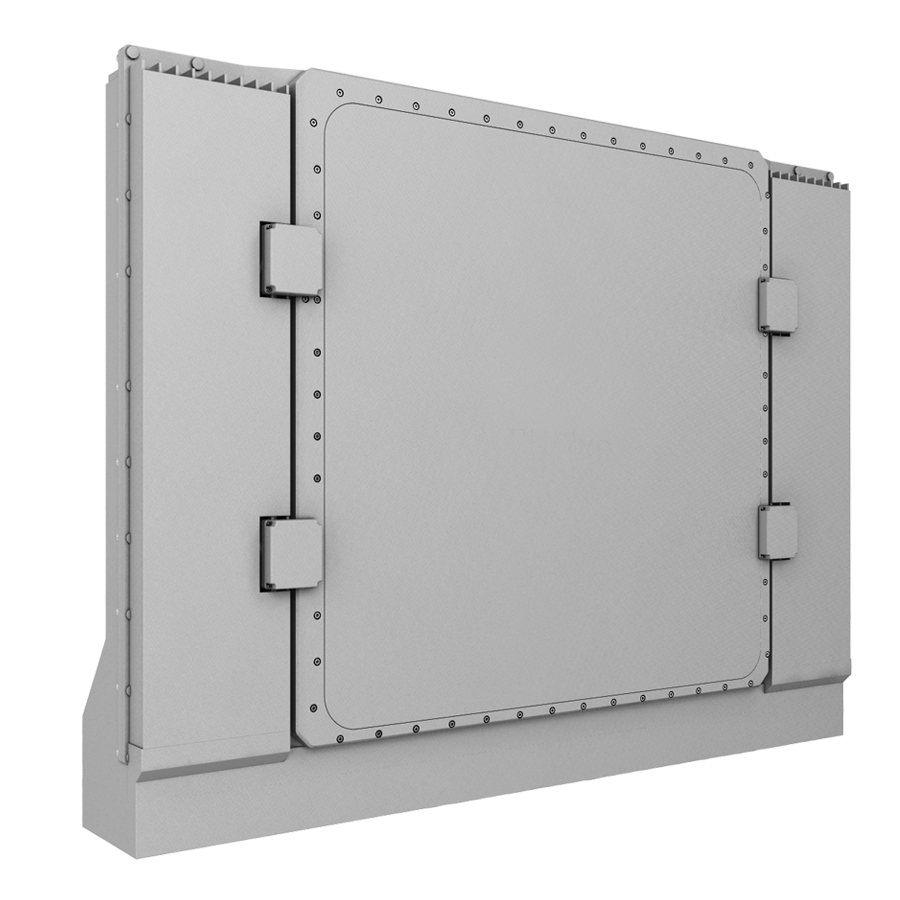

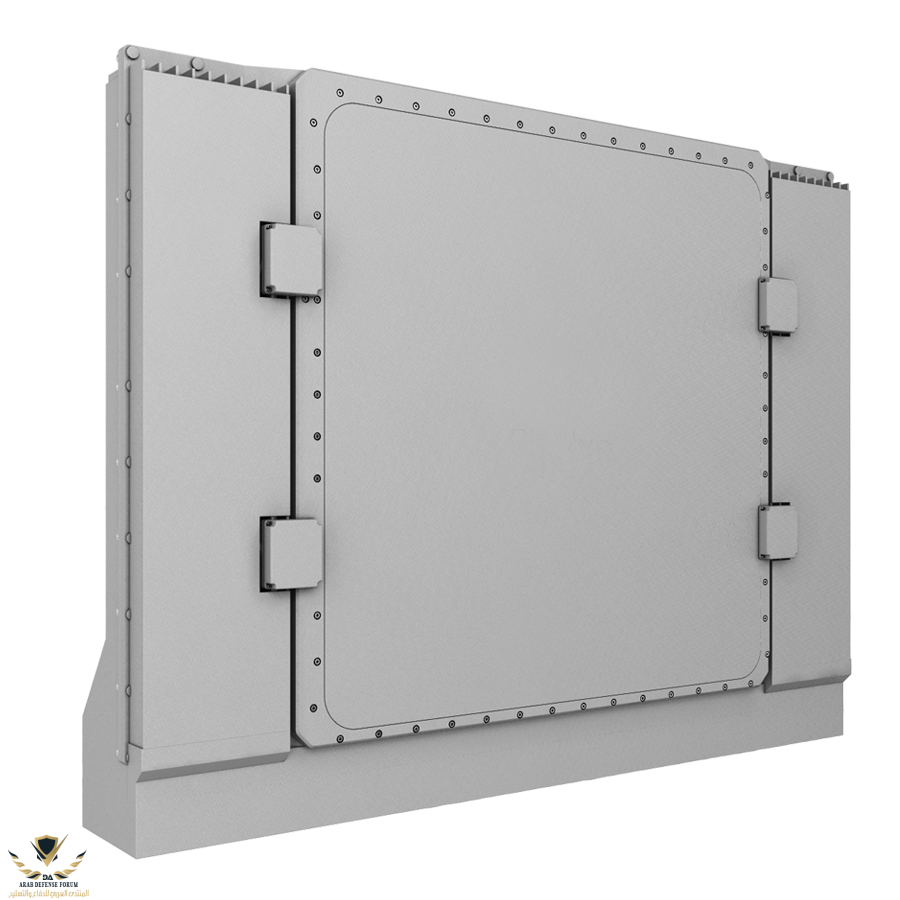

مسمى MSU أو Mutli Sensor Unit والذي يتكون من منصة رادار AESA رباعي الأوجه مبني على تقنية GAan بالإضافة لنظام كهروبصري يشمل طيف واسع من المستشعرات ، النظام لازال قيد التطوير وكما قلت رادارت شركة IAI أو ربما Hensoldt سيكونان هما المتواجدين.
Extended Multi-Mission Hemispheric Radar | RADA Israel
Our Extended Multi-Mission Hemispheric Radar supports short-range air defense (SHORAD), C-RAM, and notice of friendly fire ranging. Download our brochure.
www.rada.com
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,941
- التفاعل
مقتبس من Black Shaheen حسنا هنا تحديث حول النظام و مستقبله.
النظام هو شراكة مع ثلاث شركات والكثير من المكونات.
سيكون الصاروخ جزء من برنامج Oerlikon Skynex للدفاع الجوي والذي سوف تكون مسؤولة EDGE عن تصنيعه وبيعه لمنطقة الشرق الاوسط وشمال افريقيا وعن طريق شركة HALCON والتي هي جزء من EDGE.
صاروخ الSkynight يملك مجال للنمو من ناحية المدى والسرعة وحتى الباحث وهذا ما تعمل عليه هالكون حاليا من خلال رسم مسار لتطوير الصاروخ.
النظام سيحتاج ثلاث سنوات حتى يتم العمل على تجميع كامل مكوناته وجعلها قادرة على العمل مع بعض وهذا يشمل الكثير ، من المتوقع بالسنة الرابعة ستبدأ الإختبارات على النظام وهنا سيتمكن سلاح الجو الإماراتي والدفاع الجوي من تقييمه والمضي في عملية شراءه.
هالكون تقول ان النظام مخصص لي مفهوم Low-Tier ويراه المسؤولين بسلاح الجو والدفاع الجوي الإماراتي كنظام ما تحت منظومة الباتريوت لحمايته ، وفي نفس الوقت كنظام شامل C-Ram لحماية المرافق الحيوية والمدن والتجمعات الساكنيه والقواعد العسكرية من جميع أنواع المقذوفات ، القنابل ، صواريخ الكروز والدروز مهما كانت سرعتها أو نوعها أو حجمها.
أي فعليا هم بحاجة لنظام يجب أن يقوم بالتصدي لمجموعة واسعة من التهديدات برتم عالي جدا ودقة مثالية ويملك مجموعة واسعة من المستشعرات التي سوف تمكنه من ذلك.
شركة Rheinmetall سوف تشارك بأربع مكونات أثنين منها تم وضعهم في جناح EDGE وهم كالتالي Oerlikon Revolver Gun® Mk3 وهو الجيل الجديد من النظام ويملك مجموعة واسعة من الذخائر ومدى يتراوح بين 3.5 الى 5 كيلومترات الجزء الثاني من النظام هو المستشعر الأهم للنظام تحت مسمى MSU أو Mutli Sensor Unit والذي يتكون من منصة رادار AESA رباعي الأوجه مبني على تقنية GAan بالإضافة لنظام كهروبصري يشمل طيف واسع من المستشعرات ، النظام لازال قيد التطوير وكما قلت رادارت شركة IAI أو ربما Hensoldt سيكونان هما المتواجدين.
النظام تم عرضه في جناح EDGE كذلك ك Prototype خلف مدفع ال Mk3
تم التوجه لنظام ثابت رباعي الأوجه كونه يعطي أداء أفضل من الرادارات الدوارة والتي عند الدورات على سرعة عالية يقل مدى كشفها ودقتها ، وجود أربع أوجه يعني قدرة على كشف 360 درجة ولغاية سمت عالي بدون الحاجة للتنازل عن أي من المدى والدقة وبالتالي ثابت في الاداء.
يمكن للنظام الإرتفاع لحوالي عشرة أمتار في وضع التشغيل.
بجانب هذين النظامين، نظام التحكم والقيادة Oerlikon Skymaster® Command & Control Systems وهو نظام C2 مفتوح البنية قابل للربط مع نظام القيادة والتحكم المركزي وأي مستشعر ضمن النظام.

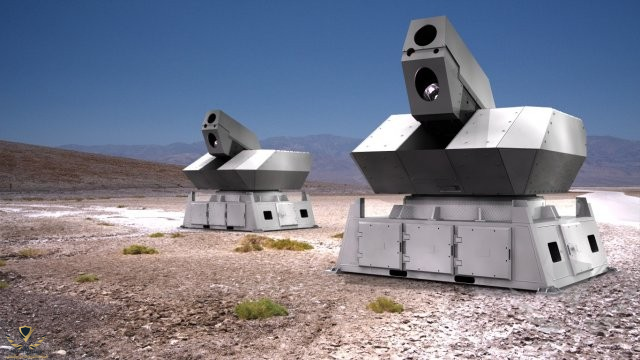

كذلك سيتم دمج مدافع Rheinmetall المبنية على تقنية الليزر المركز لتدمير الأهداف Oerlikon Laser Gun
مشاهدة المرفق 358237
لازال النظام قيد التطوير ويحتاج بعض الوقت حاله من حال نظام الاستشعار.
بالإضافة لذلك ستدخل الشركة الإيطالية العريقة Elettronica في مجال الحرب الإلكترونية والتشويش ضمن النظام من خلال أربع قطع رئيسية مهمة وهي :
communication & GPS Jammers أنظمة تشويش على إشارات الGPS وإشارات التواصل الراديوية.
Radar Jammers أنظمة تشويش رادارية.
passive Emitters أنظمة كشف موجات إيجابية بالإضافة لأجهزة تحذير ليزرية.

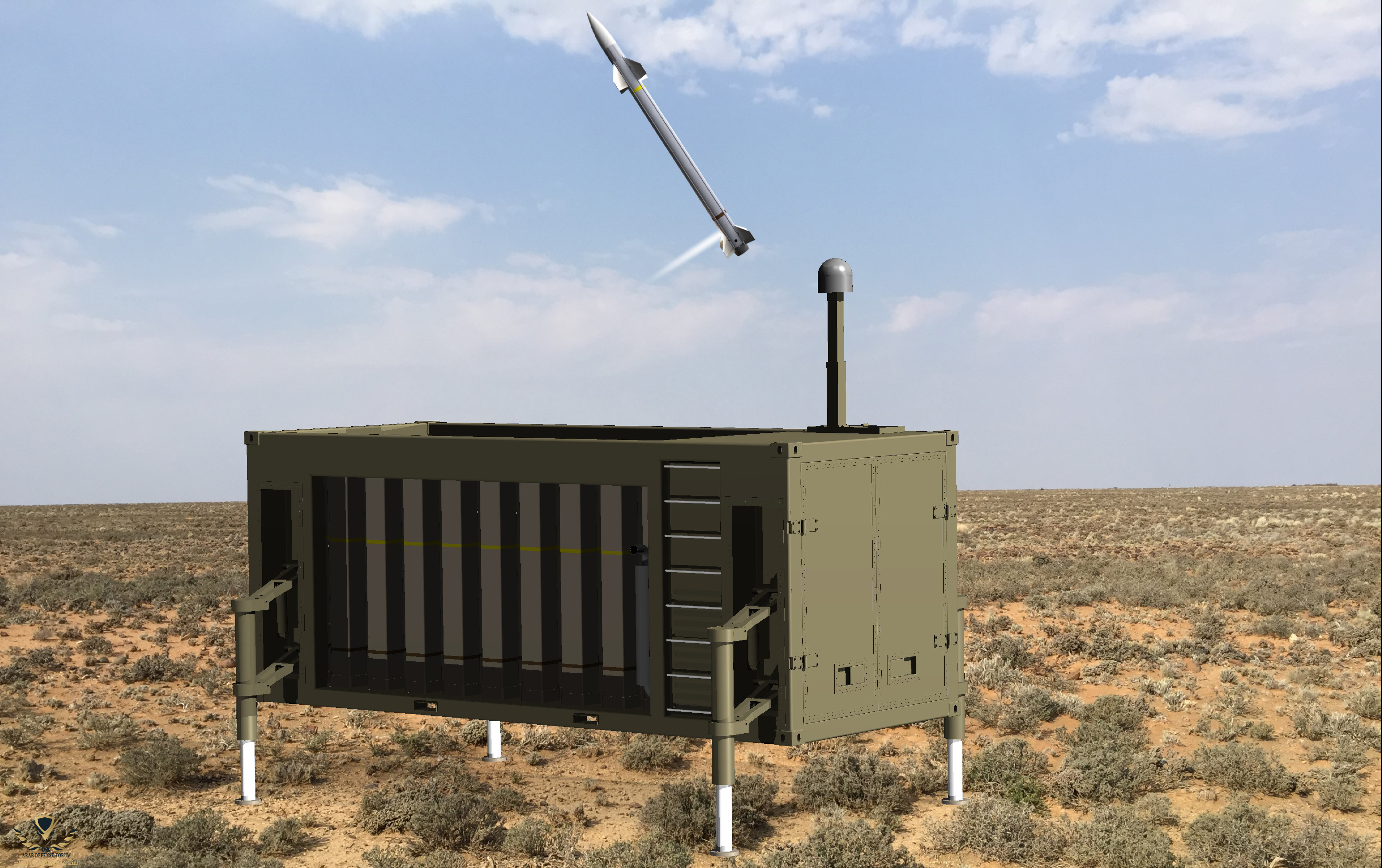

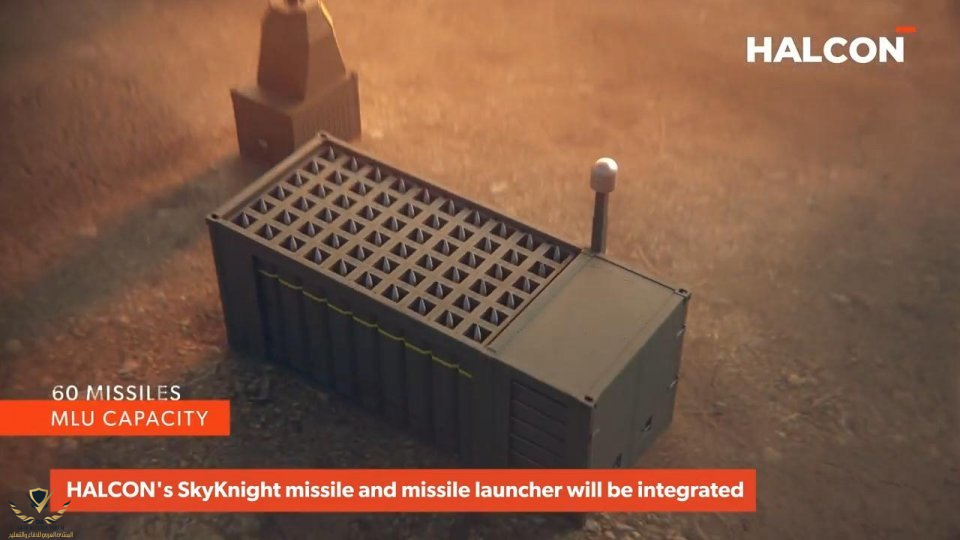

هنا يأتي دور HALCON بتزويد المنظومة بصاروخ SkyKnight أو فارس السماء في منصات تحمل كل منها 60 صاروخ بمدى يعتمد على طبيعة الهدف لكنها تصل حتى 10 كيلو متر (هناك مجال لزيادة ذلك مع تطوير محرك الصاروخ في السنوات القادمة مع
الحفاظ على نفس الابعاد)
مشاهدة المرفق 358236
كما قلت الصاروخ سيحمل راداره الخاص ليقوم بالإقفال الى الهدف بجانب تغذيته المستمرة من آي مسشعر كان سواء بالمنظومة أو شبكة الدفاع الجوي.
سيعمل الصاروخ بطريقة القتل المباشر أو hit-to-kill technology وسيتمكن القاذف الوحد من إطلاق 15 صاروخ في 3 ثواني تقريبا بنفس الوقت.
بالمناسبة معلومة مهمة ، سلاح الجو الإماراتي والدفاع الجوي ملتزم بشراء النظام عند نجاحه بالإختبارات كأول زبون وهذي معلومة من رئيس شركة هالكون بنفسه
- إنضم
- 8 أغسطس 2008
- المشاركات
- 14,941
- التفاعل
- إنضم
- 8 سبتمبر 2022
- المشاركات
- 2,959
- التفاعل
- الدولة
اتوقع قطر لديها skynex
