المقدمة:
الطوربيد الالمانى DM2A4 او SeaHake Mod4 هو طوربيد ثقيل من الجيل الجديد مزدوج الاغراض موجه بالالياف الضوئية صنع بغرض تلبية رغبات القوى البحرية الحديثة فى امتلاك نظام طوربيد صالح للعمل فى سيناريوهات القتال فى المياة الضحلة Shallow water والمياة العميقة Blue water استنادا على خبرة الشركة المصنعة Atlas Elektronik الممتدة لاكثر من 130 عام فى صناعة نظم تسليح البحرية .
يمثل الطوربيد DM2A4 العضو الاحدث فى سلسلة الطوربيدات SeaHake التى بدأ تطويرها منذ 45 عام .

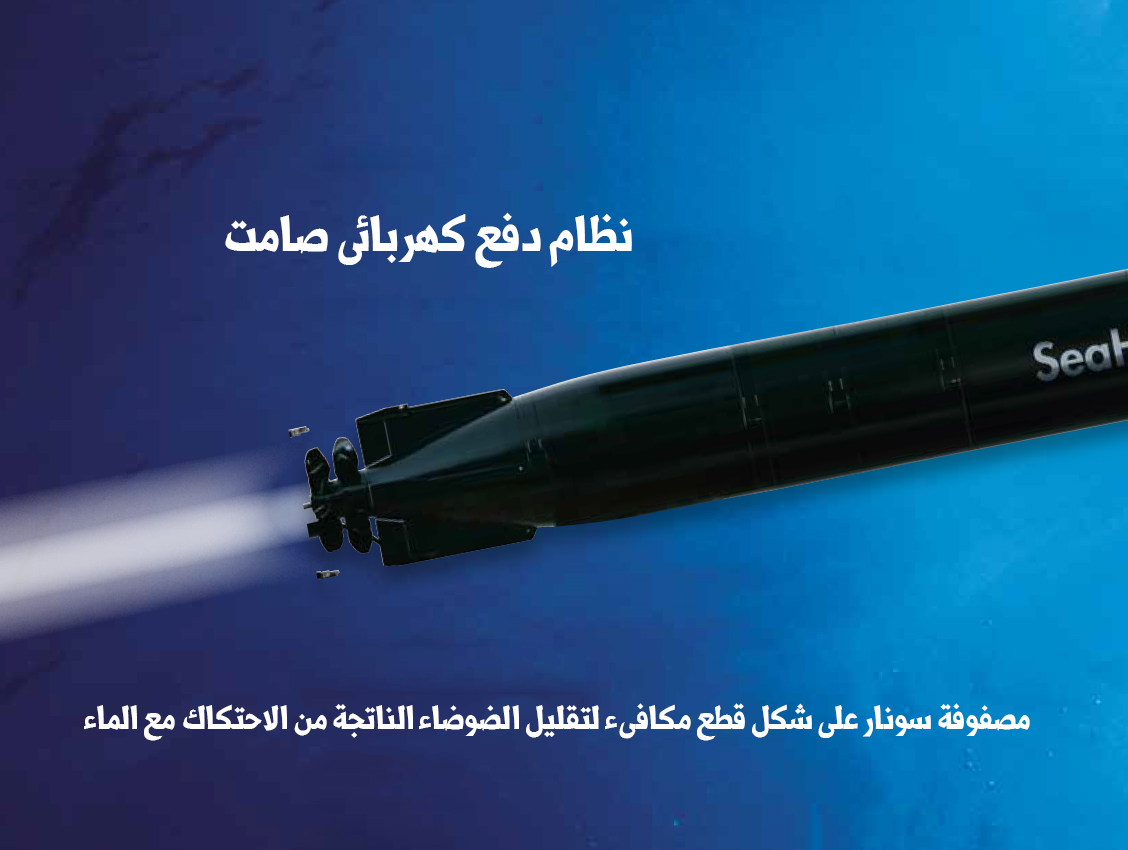

نظام الدفع الخاص بهذا الطوربيد هو نظام فريد من نوعه يتكون من بطاريات مقسمة الى وحدات منفصلة Modular وموتور كهربائى صامت . يوفر هذا النظام سرعة عالية و مدى كبير و بصمة صوتية شبحية استثنائية .
نظام الدفع الكهربائى جنبا الى جنب مع دفات الدفع المدعمة بالالياف الزجاجية يوفر دفعا صامتا منذ الاطلاق الى الوصول للهدف مما يقلل من فرصة الهدف فى رصد الطوربيد والتعامل معه مما يعطى فرصة مثالية لانظمة الطوربيد الصوتية فى الاقفال على الهدف.

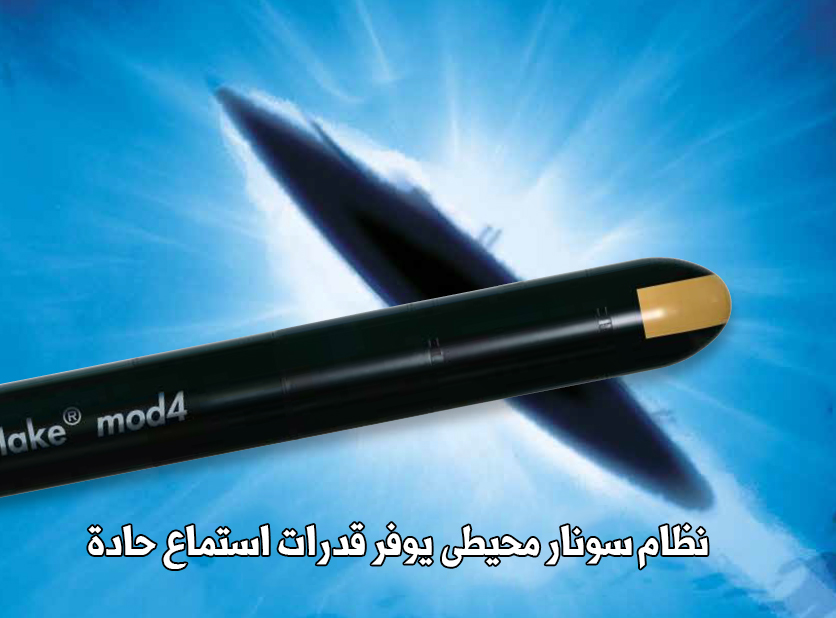

يمتلك الطوربيد نظام سونار ثورى فريد من نوعه يتمثل فى مصفوفة سونار جانبيه توفر مدى وزاوية استماع اكبر من اى طوربيد اخر تجعله قادر على التعامل مع جميع السيناريوهات القتالية المعقدة وتكسبه القدرة على التعامل مع اكثر من هدف فى نفس الوقت مع التغلب على انظمة التشويش والاعاقة الصوتية .
نظام معالجة الاشارة الرقمى لهذا الطوربيد يعمل على حيز عريض من الترددات و تمتلك تقنيات تشكيل الموجه Beamforming بنفس اسلوب عمل رادارات المسح الطورى Phased Array مما يمكنه من اكتساب الاهداف على مديات بعيدة و التمميز بينها بدقة بالغة ويوفر مدى الاستماع الواسع صورة حية لمحيط الاشتباك فى الوقت الحقيقى.
الخصائص الاساسية :
- البصمة الصوتية الشبحية من خلال :
-قدرات استماع حادة من خلال:
- قاتل استثنائى من خلال:
اقسام الطوربيد:
القسم الاول (رأس التوجية او السونار):
رأس الطوربيد الذى يحوى انظمة السونار مصنوع على شكل قطع مكافىء يكسبه خصائص هيدروديناميكية محسنة مثل تقليل الضوضاء الذاتيه الناتجة من الاحتكاك مع الماء . حتى مع السرعات العالية فان انظمة السونار لا تتعرض لظاهرة التكهف cavitation التى تحدث مع رؤوس التوجيه للطوربيدات الاخرى مع السرعات العالية .
توفر الزاوية الكبيرة للسونار المحيطى قدرات كشف و استطلاع كبيرة لا تضطر الطوربيد لاجراء مناورات والتفافات لكشف المحيط مما يوفر فى طاقة البطاريات كما يوفر الطوربيد قناة صوتية حقيقية تنقل فى الوقت الحقيقى عبر الالياف الضوئية الى الغواصة مما يتيح قدرات معالجة ادق واعادة توجيه للهدف حيث ان الصوت الذى ينقله الطوربيد يكون انقى من الذى يكتسبه سونار الغواصة لانه اقرب بكثير للهدف , كما يتيح للغواصة المطلقة للطوربيد ان تقوم بمقارنة البصمة الصوتية التى يكتسبها الطوربيد بما لديها فى قاعدة البيانات لتصنيف الهدف بدقة ويمتلك رأس التوجيه ايضا قدرات فائقة فى التمميز بين الاهداف الحقيقية و الاهداف المضللة .
ملخص الخصائص الاساسية لرأس التوجيه:
الرأس الحربى للطوربيد يمتلك شحنة وفيوز غير حساسة مؤمنة ضد النبضات الكهرومغناطيسية . الفيوز الخاص بالطوربيد هو فيوز تصادمى و فيوز مغناطيسى تقاربى .
الفيوز المغناطيسى هو نظام كهرومغناطيسى نشط مؤمن ضد الاخطاء و فعال ضد الاجراءات الدفاعية والتشويش.
يغطى الفيوز المغناطيسى جميع الاتجاهات حول الطوربيد Omni-Directional حيث يكتسب الهدف من اى اثر معدنى مغناطيسى كبدن الهدف او الموتور او اى معدات معدنية .
قبل ان يصل الطوربيد الى الهدف الغاطس او قبل ان يمر تحت الهدف العائم يقوم باختيار النقطة الامثل لضرب الهدف التى تحدث اكبر قدر من الضرر.
ملخص الخصائص الاساسية للرأس الحربى والفيوز :
القسم الثالث(الالياف البصرية ):
يتيح نظام الاتصال بالالياف البصرية فى تبادل البيانات فى الاتجاهين فى وقت واحد Full Duplex بين الطوربيد والغواصة لاستغلال قدرات الوعى الخاصة بالطوربيد وقدرات معالجة البيانات الخاصة بالغواصة . يتميز النظام بالطول الكبير الذى يتيح استخدامه على كامل المدى الخاص بالطوربيد . ويقوم الطووربيد بنقل الصوت عبر قناة مخصصة الى الغواصة وهذه ميزة تكتيكية كبيرة حيث ان الطوربيد يكون بالقرب من الهدف فينقل صوتا انقى بدون تشويش .
الخصائص الاساسية لنظام الالياف البصرية:
يمتلك الطوربيد بطاريات الكتروليتية مكبسلة معزولة تتكون من 2 الى 4 وحدات منفصلة قادرة على التفعيل اللحظى بدون الاحتياج الى بطاريات اخرى للبدء وتتيح المعمارية المنفصلة لهذه البطاريات تقسيمها و تغيير عددها حسب الرغبة وحسب السيناريوهات المختلفة .
الخصائص الاساسية للبطاريات:
المحرك الخاص بالطوربيد هو موتور كهربائى بمغناطيس دائم عالى التردد يتم التحكم به عبر معالج دقيق مستقل . الحجم المدمج للمحرك يوفر المساحة والوزن ويوفر مجال لاضافة نظام التبريد ونظام العزل الصوتى عن باقى جسم الطوربيد . المحرك قادر على العمل لفترات طويلة بكفاءة عالية وبسرعات عالية فى جميع الظروف المائية .
الخصائص العامة للمحرك :
رفاص الدفع الخاص بالطوربيد هو رفاص مزدوج مكون من رفاص امامى مكون من 9 شفرات و رفاص خلفى مكون من 7 رفاصات مما يعطى للطوربيد قوة دفع عالية مع صمت بالغ . تم تصميم الشفرات بشكل يتيح لها ان تزود الطوربيد بقوة دفع قصوى ببصمة صوتية شبحية و عدم اصدار اى فقاقيع نتيجة لظاهرة التكهف Cavitation . الجزء الخلفى مزود ب 4 دفات توجيه تتيح توجيه الطوربيد فى الماء بشكل ثلاثى الابعاد.
الخصائص العامة لرفاصات الدفع :
الطول : 6.6 متر (22 قدم)
القطر : 533 مم
الرأس الحربى : مادة PBX المتفجرة
وزن الرأس الحربى : 260 كجم
المدى : 50 كم
السرعة : 50 عقدة
من البلدان المشغلة للطوربيد:
المانيا,اليونان,اسرائيل,,باكستان,اسبانيا , تركيا , واخيرا مصر(على الغوصة تايب 209/1400).
الطوربيد الالمانى DM2A4 او SeaHake Mod4 هو طوربيد ثقيل من الجيل الجديد مزدوج الاغراض موجه بالالياف الضوئية صنع بغرض تلبية رغبات القوى البحرية الحديثة فى امتلاك نظام طوربيد صالح للعمل فى سيناريوهات القتال فى المياة الضحلة Shallow water والمياة العميقة Blue water استنادا على خبرة الشركة المصنعة Atlas Elektronik الممتدة لاكثر من 130 عام فى صناعة نظم تسليح البحرية .
يمثل الطوربيد DM2A4 العضو الاحدث فى سلسلة الطوربيدات SeaHake التى بدأ تطويرها منذ 45 عام .
نظام الدفع الخاص بهذا الطوربيد هو نظام فريد من نوعه يتكون من بطاريات مقسمة الى وحدات منفصلة Modular وموتور كهربائى صامت . يوفر هذا النظام سرعة عالية و مدى كبير و بصمة صوتية شبحية استثنائية .
نظام الدفع الكهربائى جنبا الى جنب مع دفات الدفع المدعمة بالالياف الزجاجية يوفر دفعا صامتا منذ الاطلاق الى الوصول للهدف مما يقلل من فرصة الهدف فى رصد الطوربيد والتعامل معه مما يعطى فرصة مثالية لانظمة الطوربيد الصوتية فى الاقفال على الهدف.
يمتلك الطوربيد نظام سونار ثورى فريد من نوعه يتمثل فى مصفوفة سونار جانبيه توفر مدى وزاوية استماع اكبر من اى طوربيد اخر تجعله قادر على التعامل مع جميع السيناريوهات القتالية المعقدة وتكسبه القدرة على التعامل مع اكثر من هدف فى نفس الوقت مع التغلب على انظمة التشويش والاعاقة الصوتية .
نظام معالجة الاشارة الرقمى لهذا الطوربيد يعمل على حيز عريض من الترددات و تمتلك تقنيات تشكيل الموجه Beamforming بنفس اسلوب عمل رادارات المسح الطورى Phased Array مما يمكنه من اكتساب الاهداف على مديات بعيدة و التمميز بينها بدقة بالغة ويوفر مدى الاستماع الواسع صورة حية لمحيط الاشتباك فى الوقت الحقيقى.
الخصائص الاساسية :
- البصمة الصوتية الشبحية من خلال :
- رأس طوربيد محسن هيدروديناميكيا على شكل قطع مكافىء
- موتور كهربائى عالى التردد ذو مغناطيس دائم معزول صوتيا عن باقى اجزاء الطوربيد
- رفاصات دفع ذات انحراف غير تماثلى Asymmetric Skew
-قدرات استماع حادة من خلال:

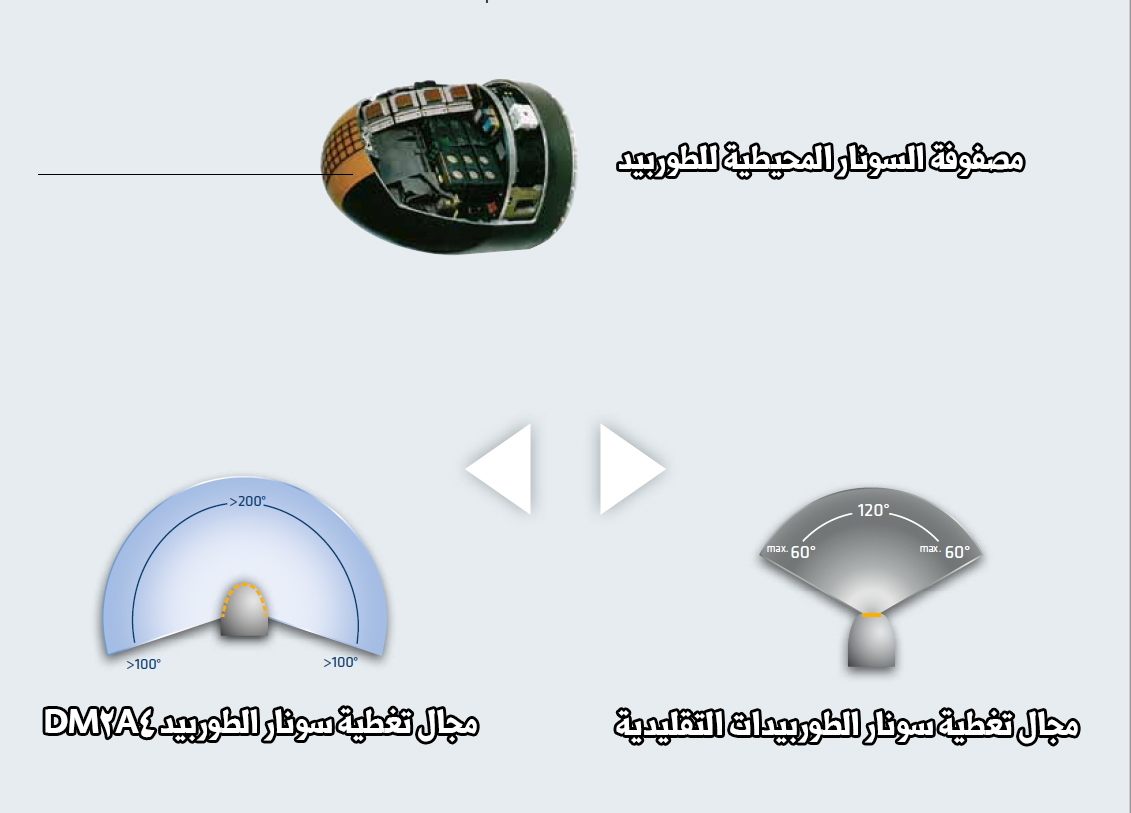

- مصفوفة سونار جانبية محيطية تغطى مجال استماع يقدر ب 200 درجة
- نظام معالجة اشارة رقمى بالكامل
- قناة صوتية حقيقية لنقل ما يسمعه الطوربيد فى الوقت الحقيقى الى الغواصة
- قاتل استثنائى من خلال:
- فيوز مغناطيسى لتفعيل الرأس الحربى مؤمن بنظام حماية من الاخطاء مع الاختيار الامثل لنقطة التفجير فى الهدف
- قدرات هجوم على اهداف متعددة
- قدرات اقفال على اثر السفينة فى الماء او ما يسمى Wake
- قدرات اطلاق أنية دون الحاجة الى شحن البطاريات او التفعيل عبر ملامسة مياة البحر
اقسام الطوربيد:
القسم الاول (رأس التوجية او السونار):
رأس الطوربيد الذى يحوى انظمة السونار مصنوع على شكل قطع مكافىء يكسبه خصائص هيدروديناميكية محسنة مثل تقليل الضوضاء الذاتيه الناتجة من الاحتكاك مع الماء . حتى مع السرعات العالية فان انظمة السونار لا تتعرض لظاهرة التكهف cavitation التى تحدث مع رؤوس التوجيه للطوربيدات الاخرى مع السرعات العالية .
توفر الزاوية الكبيرة للسونار المحيطى قدرات كشف و استطلاع كبيرة لا تضطر الطوربيد لاجراء مناورات والتفافات لكشف المحيط مما يوفر فى طاقة البطاريات كما يوفر الطوربيد قناة صوتية حقيقية تنقل فى الوقت الحقيقى عبر الالياف الضوئية الى الغواصة مما يتيح قدرات معالجة ادق واعادة توجيه للهدف حيث ان الصوت الذى ينقله الطوربيد يكون انقى من الذى يكتسبه سونار الغواصة لانه اقرب بكثير للهدف , كما يتيح للغواصة المطلقة للطوربيد ان تقوم بمقارنة البصمة الصوتية التى يكتسبها الطوربيد بما لديها فى قاعدة البيانات لتصنيف الهدف بدقة ويمتلك رأس التوجيه ايضا قدرات فائقة فى التمميز بين الاهداف الحقيقية و الاهداف المضللة .
ملخص الخصائص الاساسية لرأس التوجيه:
- كشف بعيد المدى للاهداف
- قدرات متميزة فى التمميز بين الاهداف القريبة من بعضها
- قدرات متميزة فى التمميز بين الاهداف الحقيقية والمضللة
- زاوية كشف بعيدا نتيجة للسونار المحيطى الجانبى
- قدارت معالجة على نطاق عريض من الترددات
- قدرة تعقب عدد كبير من الاهداف فى نفس الوقت
- نظام معالجة اشارة رقمى بالكامل
- نمط عمل سلبى او ايجابى او نمط سلبى/ايجابى هجين
- تصميم هيدروديناميكى مضاد لظاهرة التكهف والضوضاء الذاتية
الرأس الحربى للطوربيد يمتلك شحنة وفيوز غير حساسة مؤمنة ضد النبضات الكهرومغناطيسية . الفيوز الخاص بالطوربيد هو فيوز تصادمى و فيوز مغناطيسى تقاربى .
الفيوز المغناطيسى هو نظام كهرومغناطيسى نشط مؤمن ضد الاخطاء و فعال ضد الاجراءات الدفاعية والتشويش.
يغطى الفيوز المغناطيسى جميع الاتجاهات حول الطوربيد Omni-Directional حيث يكتسب الهدف من اى اثر معدنى مغناطيسى كبدن الهدف او الموتور او اى معدات معدنية .
قبل ان يصل الطوربيد الى الهدف الغاطس او قبل ان يمر تحت الهدف العائم يقوم باختيار النقطة الامثل لضرب الهدف التى تحدث اكبر قدر من الضرر.
ملخص الخصائص الاساسية للرأس الحربى والفيوز :
- فيوز مغناطيسى يغطى كل الاتجاهات يتم توليده من داخل الطوربيد ليفعل باقترابه من اى جسم معدنى
- تقنية مجربة تم اختيارها نتيجة للتجارب الميدانية للمقارنة بين الفيوز المغناطيسى والصوتى واثبت المغناطيسى انه الافضل
القسم الثالث(الالياف البصرية ):

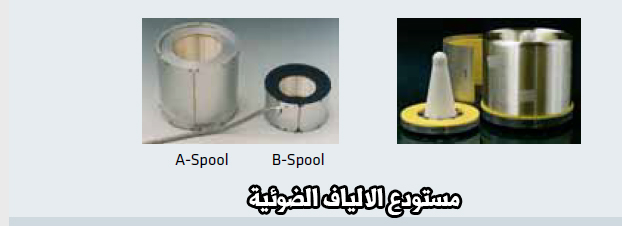

يتيح نظام الاتصال بالالياف البصرية فى تبادل البيانات فى الاتجاهين فى وقت واحد Full Duplex بين الطوربيد والغواصة لاستغلال قدرات الوعى الخاصة بالطوربيد وقدرات معالجة البيانات الخاصة بالغواصة . يتميز النظام بالطول الكبير الذى يتيح استخدامه على كامل المدى الخاص بالطوربيد . ويقوم الطووربيد بنقل الصوت عبر قناة مخصصة الى الغواصة وهذه ميزة تكتيكية كبيرة حيث ان الطوربيد يكون بالقرب من الهدف فينقل صوتا انقى بدون تشويش .
الخصائص الاساسية لنظام الالياف البصرية:
- طويل المدى لتغطية كامل مدى الطوربيد
- الياف بصرية مقواة ضد القطع
- معدل نقل بيانات عالى ونظام اتصال فى اتجاهين فى نفس الوقت Full Duplex
- امكانية اعادة استخدام الالياف المتبقية بعد الاطلاق

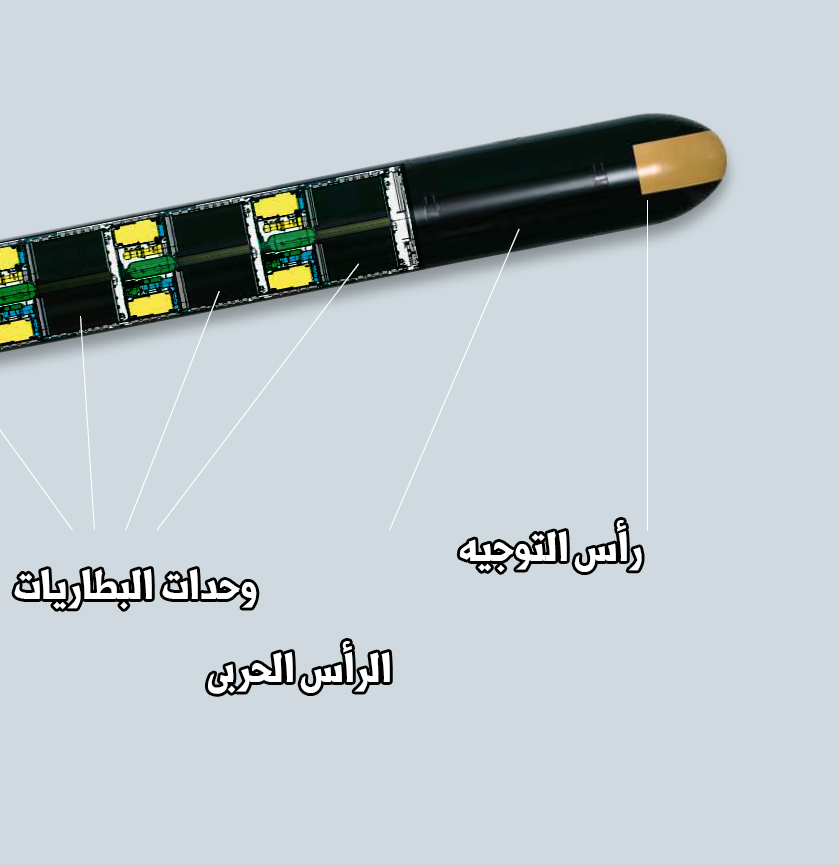

يمتلك الطوربيد بطاريات الكتروليتية مكبسلة معزولة تتكون من 2 الى 4 وحدات منفصلة قادرة على التفعيل اللحظى بدون الاحتياج الى بطاريات اخرى للبدء وتتيح المعمارية المنفصلة لهذه البطاريات تقسيمها و تغيير عددها حسب الرغبة وحسب السيناريوهات المختلفة .
الخصائص الاساسية للبطاريات:
- طاقة عالية تتيح التشغيل الاقصى لرفاصات الطوربيد
- مدى كبير
- سرعة عالية
- وقت بدء تفعيل سريع
- معمارية منفصلة modular
- بطاريات مكبسلة ومعزولة عن البيئة المحيطة

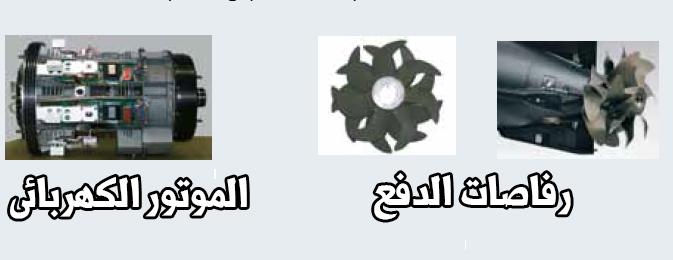

المحرك الخاص بالطوربيد هو موتور كهربائى بمغناطيس دائم عالى التردد يتم التحكم به عبر معالج دقيق مستقل . الحجم المدمج للمحرك يوفر المساحة والوزن ويوفر مجال لاضافة نظام التبريد ونظام العزل الصوتى عن باقى جسم الطوربيد . المحرك قادر على العمل لفترات طويلة بكفاءة عالية وبسرعات عالية فى جميع الظروف المائية .
الخصائص العامة للمحرك :
- نظام تبريد عالى الكفاءة مستقل عن باقى الطوربيد
- قليل الاحتياج للصيانة
- معزول صوتيا عن باقى جسم الطوربيد لتقليل الضوضاء
رفاص الدفع الخاص بالطوربيد هو رفاص مزدوج مكون من رفاص امامى مكون من 9 شفرات و رفاص خلفى مكون من 7 رفاصات مما يعطى للطوربيد قوة دفع عالية مع صمت بالغ . تم تصميم الشفرات بشكل يتيح لها ان تزود الطوربيد بقوة دفع قصوى ببصمة صوتية شبحية و عدم اصدار اى فقاقيع نتيجة لظاهرة التكهف Cavitation . الجزء الخلفى مزود ب 4 دفات توجيه تتيح توجيه الطوربيد فى الماء بشكل ثلاثى الابعاد.
الخصائص العامة لرفاصات الدفع :
- 4 دفات توجيه بتوجيه مستقل لكل دفه
- شكل محسن هيدروديناميكيا
- بصمة صوتيه شبحية
الطول : 6.6 متر (22 قدم)
القطر : 533 مم
الرأس الحربى : مادة PBX المتفجرة
وزن الرأس الحربى : 260 كجم
المدى : 50 كم
السرعة : 50 عقدة
من البلدان المشغلة للطوربيد:
المانيا,اليونان,اسرائيل,,باكستان,اسبانيا , تركيا , واخيرا مصر(على الغوصة تايب 209/1400).
