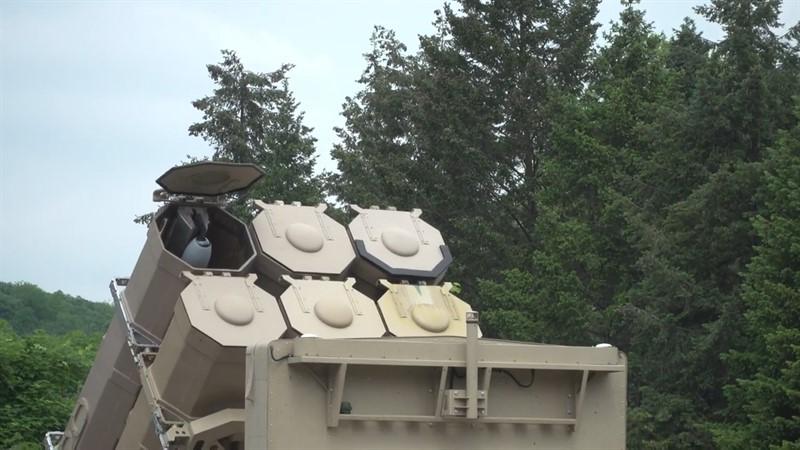

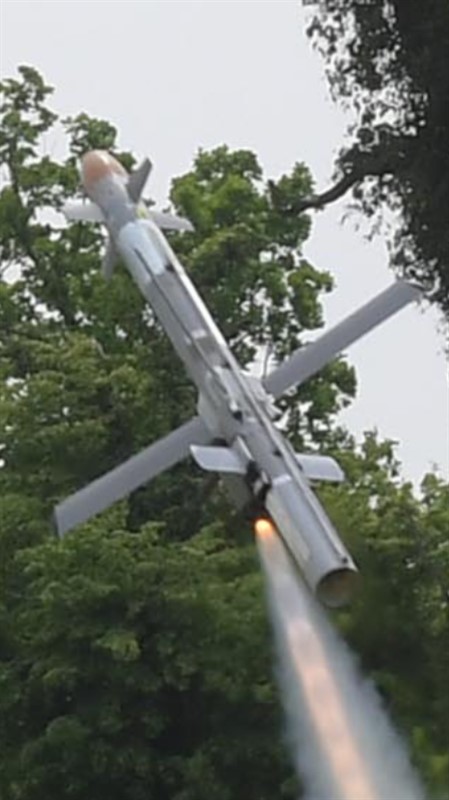

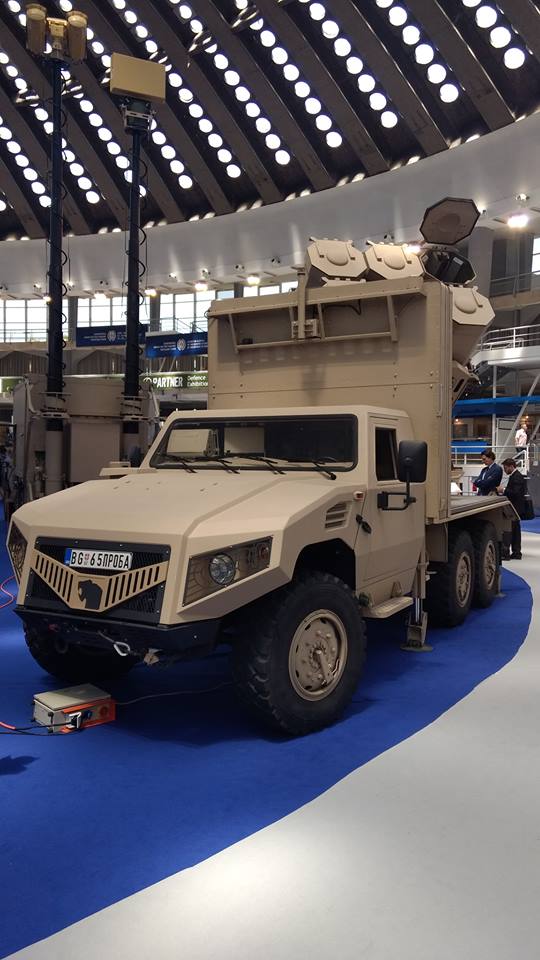

تجربة رماية النظام الاماراتي الصربي ALAS-C من على عربة النمر

10 كجم للراس الحربي ؟


لا اعرف لكنه نموذج معروض وقد تختلف الابعاد الاصلية


من المعرض يوم النصر في صربيا

ALAS-C 49:24

اصابة دقيقة وموفقة..



هل يوجد الية لاكتشاف الاهداف او انارتها من قبل اجهزة تحديد مثلا مع افراد استطلاع متقدمين
لأن علي ما حسب رأيته من الفيديو ان اليه التوجيه التلفزيوني ممكن اذا كان الهدف مموه جيدا فسوف تكون هناك صعوبة علي اكتشاف الهدف من قبل الموجه مثلا في حالة هذا الاطلاق الموجه كان يعرف ماذا يبحث عنه
و انا اتحدث هنا علي الاهداف التي لا ينتج عنها بصمة حرارية مثل مخبأ او دشمه او حتي الية و لكن مموه جيدا حتي لا تنكشف بصمتها الحرارية و الاهداف التي تكون علي مسافة بعيدة و لم يتم تحديدها بالرادار
و ايضا سؤالي عن الصواريخ المماثله مثل Sipke و غيرها
هذا و الله اعلي و اعلم - بأنتظار رد الاخ الكريم انور

اصابة دقيقة وموفقة..




دقة اصابة رائعة بمواجهة هدف متحرك ..


ALAS-C كدفاع ساحلي سيكون ناجعا جدا بمواجهة السفن المعادية ..








الابداع الاماراتي الصربي



وفخور بفريق المهندسين الاماراتيين الذين يسهمون في تطوير هذه الابداعات ...

ابداع اماراتي رائع لكن عندي سؤال لماذا حجمه اطول من Spike هل ذلك راجع للمدى او ماذا.

هل يوجد الية لاكتشاف الاهداف او انارتها من قبل اجهزة تحديد مثلا مع افراد استطلاع متقدمين
لأن علي ما حسب رأيته من الفيديو ان اليه التوجيه التلفزيوني ممكن اذا كان الهدف مموه جيدا فسوف تكون هناك صعوبة علي اكتشاف الهدف من قبل الموجه مثلا في حالة هذا الاطلاق الموجه كان يعرف ماذا يبحث عنه
و انا اتحدث هنا علي الاهداف التي لا ينتج عنها بصمة حرارية مثل مخبأ او دشمه او حتي الية و لكن مموه جيدا حتي لا تنكشف بصمتها الحرارية و الاهداف التي تكون علي مسافة بعيدة و لم يتم تحديدها بالرادار
و ايضا سؤالي عن الصواريخ المماثله مثل Sipke و غيرها
هذا و الله اعلي و اعلم - بأنتظار رد الاخ الكريم انور

أعتذر لم أقرأ تعليقك إلا الآن .. هذا النوع من الصواريخ يَصُح تشبيهه بطائرات الدرون وهو الوصف الأدق له ، فالصاروخ يطلق بداية نحو الموقع المرجح وجود الهدف فيه ، وهذه المعلومة يمكن تحصيلها من وسائل عدة ، منها الموجه الأمامي أو طائرات تحوم في المنطقة وهكذا . كاميرا التصوير في الصاروخ وبعد بلوغ المنطقة هي من تتولى كشف الهدف وعرض صورته للمشغل ومن ثمة توجيه الصاروخ نحوه . في جميع الأحوال النظام لا يستغني عن المشغل البصري (البشري) حتى لحظة الإطباق على الهدف من قبل كاميرا النظام .. السبايك في نسخته ذات المدى القريب (2.5-4 كلم) موضوعه مختلف تماما وهو قادر على مشاغلته أهدافه بشكل مستقل تماماً نتيجة تزويدة بمتعقب لصور الهدف الحرارية ، لكنه في نسخته المطولة هو يعمل بنفس الفكرة ، وأقصد التوجيه بالألياف البصرية .

أعتذر لم أقرأ تعليقك إلا الآن .. هذا النوع من الصواريخ يَصُح تشبيهه بطائرات الدرون وهو الوصف الأدق له ، فالصاروخ يطلق بداية نحو الموقع المرجح وجود الهدف فيه ، وهذه المعلومة يمكن تحصيلها من وسائل عدة ، منها الموجه الأمامي أو طائرات تحوم في المنطقة وهكذا . كاميرا التصوير في الصاروخ وبعد بلوغ المنطقة هي من تتولى كشف الهدف وعرض صورته للمشغل ومن ثمة توجيه الصاروخ نحوه . في جميع الأحوال النظام لا يستغني عن المشغل البصري (البشري) حتى لحظة الإطباق على الهدف من قبل كاميرا النظام .. السبايك في نسخته ذات المدى القريب (2.5-4 كلم) موضوعه مختلف تماما وهو قادر على مشاغلته أهدافه بشكل مستقل تماماً نتيجة تزويدة بمتعقب لصور الهدف الحرارية ، لكنه في نسخته المطولة هو يعمل بنفس الفكرة ، وأقصد التوجيه بالألياف البصرية .

هذا السبب الذي جعلني اقول ان ممكن تواجه الموجه صعوبة اذا كان الهدف مموها
و لكنه يبقي سلاح فعال جدا و اعتقد ان التوجيه التلفزيوني يصعب مهمة انظمة الحماية للاليات إلا اذا تم اكتشاف الصاروخ من قبل رادار المنظومة
و لك جزيل الشكر اخي الكريم

هذا السبب الذي جعلني اقول ان ممكن تواجه الموجه صعوبة اذا كان الهدف مموها
و لكنه يبقي سلاح فعال جدا و اعتقد ان التوجيه التلفزيوني يصعب مهمة انظمة الحماية للاليات إلا اذا تم اكتشاف الصاروخ من قبل رادار المنظومة
و لك جزيل الشكر اخي الكريم

https://twitter.com/warsmonitoring/status/862084026194165761







نلاحظ فالصورة الاخيرة الوفد العسكري الاماراتي وهو يتفقد العديد من الانظمة والصناعة الصربية..






الاخ A @anwaralsharrad


هل تلاحظ التطوير بين الصورتين
الصورة الثانية تبين ان راس الصاروخ موجهه .. مارايك ..

نظام التوجيه متشابه وهو التوجيه التلفزيوني بالألياف البصرية ، الإختلاف ربما في الرؤوس الحربية .

أعتقد لحد الجزم أن الإماراتيين سيستخدمون النظام بشكل مغاير لما هو معروض في الموضوع وأعتقد أنهم سيستعينون بالطائرات المسيرة عن بعد لتعيين الأهداف الأرضية وتحديد ماهيتها وبالتالي الإيعاز للنظام بالهجوم .

أعتقد لحد الجزم أن الإماراتيين سيستخدمون النظام بشكل مغاير لما هو معروض في الموضوع وأعتقد أنهم سيستعينون بالطائرات المسيرة عن بعد لتعيين الأهداف الأرضية وتحديد ماهيتها وبالتالي الإيعاز للنظام بالهجوم .

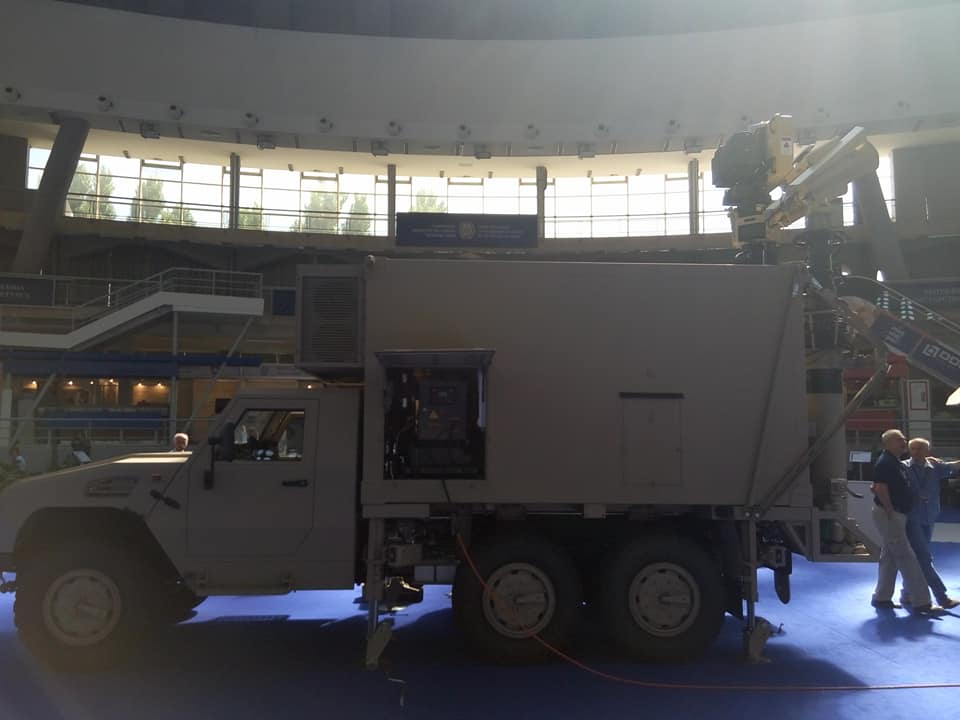

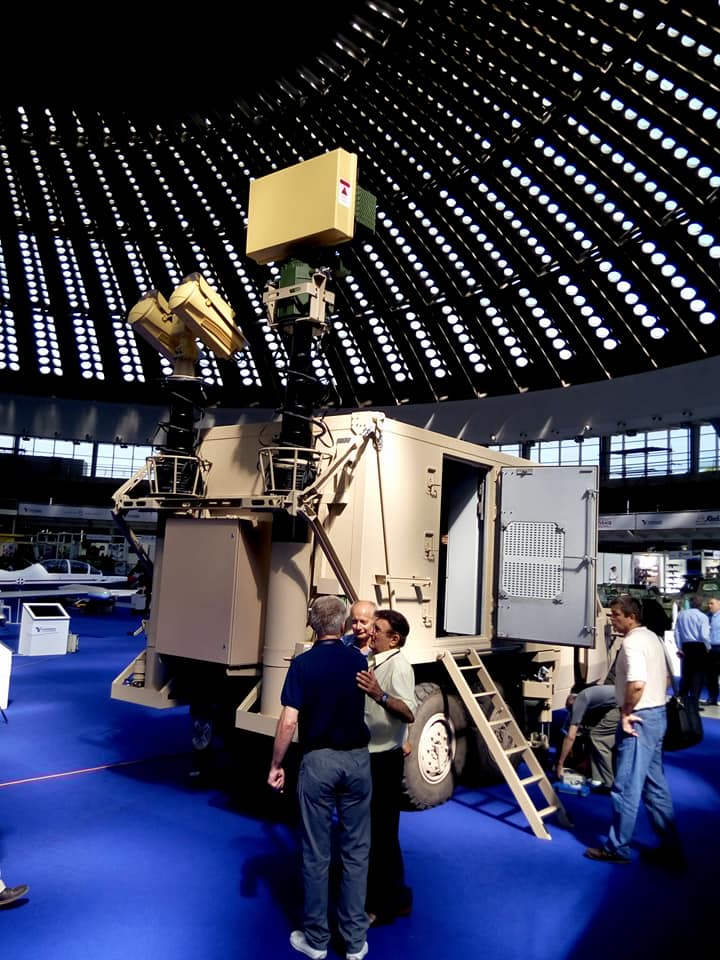

طريقة التشغيل هذه بنظري هي الأكثر فاعلية وقوة ، بطارية واحدة من النظام ستكون مكونة من عربة قيادة وسيطرة (رادار + حزمة إتصال وربط) + 4 عربات نمر كل عربة تحمل 6 صواريخ.

جميع البطاريات ستكون ضمن شبكة C4ISR وبالتالي آمر التشغيل والإطلاق سيكون Fully Human Free.

بخصوص تعيين الأهداف ، فوجود طائرات الـ MPA
P.1HH HammerHead ، خصوصاً بحزمة أنظمة الكشف والبحث والإتصال ( رادار
GABBIANO من نوع AESA قادر على تتبع 200 هدف وهو يقوم بالمسح وتصنيفهم بمدى يلامس الـ220 ميل يجعل من ساحل الإمارات والخليج العربي من بدايته لنهايته تحت الكشف والسيطرة.

بنظري أخيراً وجدنا حل فعال + منتج يصنع محلياً ضد القوارب الإيرانية

طريقة التشغيل هذه بنظري هي الأكثر فاعلية وقوة ، بطارية واحدة من النظام ستكون مكونة من عربة قيادة وسيطرة (رادار + حزمة إتصال وربط) + 4 عربات نمر كل عربة تحمل 6 صواريخ.

جميع البطاريات ستكون ضمن شبكة C4ISR وبالتالي آمر التشغيل والإطلاق سيكون Fully Human Free.

بخصوص تعيين الأهداف ، فوجود طائرات الـ MPA
P.1HH HammerHead ، خصوصاً بحزمة أنظمة الكشف والبحث والإتصال ( رادار
GABBIANO من نوع AESA قادر على تتبع 200 هدف وهو يقوم بالمسح وتصنيفهم بمدى يلامس الـ220 ميل يجعل من ساحل الإمارات والخليج العربي من بدايته لنهايته تحت الكشف والسيطرة.

بنظري أخيراً وجدنا حل فعال + منتج يصنع محلياً ضد القوارب الإيرانية

هو لا يمتلك القدرة على مواجهة الزوارق سريعة الحركة وبالأساس هو غير مخصص لهذا النمط من العمليات !! حصر عمل النظام بالرادار وإلصاقه به يجعله مقيد الحركة ، والصحيح تبسيط عمل النظام وتوجيهه نحو مشاغلة الأهداف البرية الثابتة بالدرجة الأولى .

هو لا يمتلك القدرة على مواجهة الزوارق سريعة الحركة وبالأساس هو غير مخصص لهذا النمط من العمليات !! حصر عمل النظام بالرادار وإلصاقه به يجعله مقيد الحركة ، والصحيح تبسيط عمل النظام وتوجيهه نحو مشاغلة الأهداف البرية الثابتة بالدرجة الأولى .

ركز قليلاً أستاذي

The capabilities of ALAS-C missile (short reaction time, Fire and Forget, INS/GPS navigation, high target selection, and warhead lethality) allow the system to operate effectively in littoral warfare environments, as well as in blue waters within a reaction time of less than one minute. It flies at an altitude between 50 m and 1,000 m to make it harder to detect.

The ALAS-C is highly effective in missions to destroy/incapacitate inflatable boats and small vessels within maximum range of 25 km.

النظام موجه بالأساس لعمليات الدفاع الساحلي ضد الاهداف الصغيرة كالزوارق والقطع البحرية الصغيرة السريعة :)

ركز قليلاً أستاذي
النظام موجه بالأساس لعمليات الدفاع الساحلي ضد الاهداف الصغيرة كالزوارق والقطع البحرية الصغيرة السريعة :)

أعتذر .. كلامك صحيح وأنا على خطأ !! لم أكن أعلم أن الصاروخ يمتلك ميزة التوجيه الذاتي النهائي (التوجيه السلبي passive homing) ، حيث يقوم باحث الصاروخ باكتساب الصورة الحرارية للهدف في المرحلة النهائية من الطيران وتخزينها في ذاكرته ، ثم الإطباق عليها وتعقبها حتى مرحلة الإصطدام .

The terminal attack phase is based on an autonomous terminal guidance using advanced
TV/IIR homing head with improved target selection capabilities in complex scenarios.
