تجربة رماية النظام الاماراتي الصربي ALAS-C من على عربة النمر

أنا مهتم بمعرفة آهم القذائف المدفعية بهذه الخاصية ، هل لك بأن تعطيني فكرة عن أهمها ؟

لك أن تطيل إستاذي كيفما تشاء ، معرفة وعلم تشكر عليها

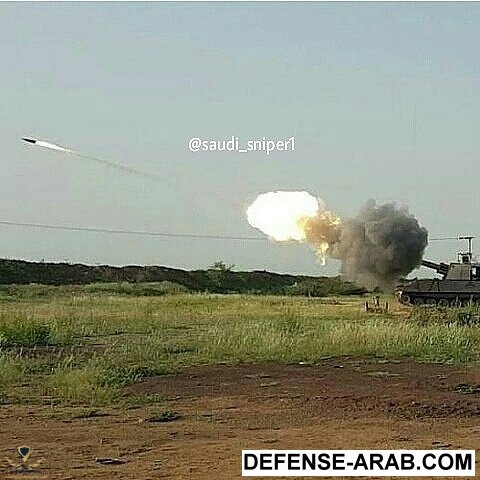

ربعنا في اليمن ما يستخدمون القذيفة الجنوب أفريقية الا بأحلك الظروف عشان السبطانة ما تتعب

للعلم القذيفة الجنوب أفريقية توصل لمدى 70 كم.

أنا مهتم بمعرفة آهم القذائف المدفعية بهذه الخاصية ، هل لك بأن تعطيني فكرة عن أهمها ؟

لك أن تطيل إستاذي كيفما تشاء ، معرفة وعلم تشكر عليها

حسنا أخي الكريم طالما أنت نهتم .. هذه الوسيلة (دمج محرك صاروخي صغير يكون جزء من ترتيب قاعدة المقذوف) تمنح المقذوف كلاً من السرعة الأعظم والمدى الأكبر مقارنة بالمقذوف التقليدي الذي يدفع فقط بواسطة القوة البالستية ballistic force.. مثل هذه المحركات الصاروخية تثبت عادة بشكل متشنج أو صارم إلى هيكل المقذوف ، والغاز المتطور والناشئ عن شحنة الدافع الموقدة في مؤخرة المقذوف يوفر كفاءة دفع متزايدة ومتصاعدة . إيقاد محرك الصاروخ يمكن أن ينجز ويتمم بعد ترك سبطانة المدفع من قبل نظام إيقاد مناسب التصميم ignition system متضمن في حاوية أو غلاف خاص ، أو أن عملية الإيقاد يمكن أن تنجز وتحقق بواسطة الغازات عالية السخونة الصادرة عن شحنة الإطلاق في سبطانة المدفع .. لقد سعى المنتجين والعاملين في مجال تطوير المقذوفات العاملة بالدفع الصاروخي على مدى سنين لجمع ودمج قابليات المدفع التقليدي ، أو قطعة مدفعية التي تطلق مقذوفاتها بواسطة شحنة دافع متفجرة explosive chargeأو ما شابه ، مع فاعلية وسيلة الدفع المنتظمة والثابتة المشتقة من احتراق الدافع الصلب في المحرك الصاروخي . لقد واجه هذا التوجه في بدايته حالة من القلق الرئيس تجاه تأثير قوى التسارع والتعجيل المرتفعة جداً acceleration forces التي يمكن مواجهتها مع مثل هذه المقذوفات عندما تطلق من فوهات المدافع . إلا أن المصممين استطاعوا تجاوز هذه المشاكل منذ فترة طويلة وذلك بتطوير الحلول التقنية الكافية لتجاوز نواحي القصور .

مع ذلك وللأمانة العلمية إستاذي ، هناك عدد من المساوئ والعيوب المعروفة لهذا النوع من الأنظمة ، أحدها ناتج عن التغييرات الطفيفة وربما الجزئية في توقيت إيقاد المحرك الصاروخي ، ينتج عنها بالضرورة تغييرات كبيرة في مدى المقذوف . أيضاً بدا أنه من الصعب السيطرة على النقطة أو الحد الدقيق المتطلب لإيقاد شحنة المحرك الصاروخي ignition time ، الأمر الذي سبب صعوبة لحظية وبشكل تبعي في السيطرة والتحكم على مسار المقذوف . وحتى في الحالات التي تحقق فيها الإيقاد الدقيق ، هذا النوع من المقذوفات المعزز بمحركات صاروخية تعرض للتفرق على منطقة واسعة نسبياً .

مشاهدة المرفق 75136
هل هذه قذيفة صاروخية؟

لا .. هنا نتحدث عن تقنية أخرى لزيادى مدى مقذوفات المدفعية يطلق عليها Base bleed أو النزف والنفث القاعدي (نموذجياً مع زيادة مقدرة بنحو 30% من مداها القياسي أو أكثر من ذلك مع بعض أنواع مدافع القوس) .. هل تريد معلومات عن هذه التقنية ؟؟

Al_Jaber_Land_Systems_from_UAE_presents_new_Jobaria_300mm_TCL_Twin_Cradle_Rocket_Launcher_IDEX_2017_001.jpg

Al_Jaber_Land_Systems_from_UAE_presents_new_Jobaria_300mm_TCL_Twin_Cradle_Rocket_Launcher_IDEX_2017_002_zpsf2wfgt7j.jpg

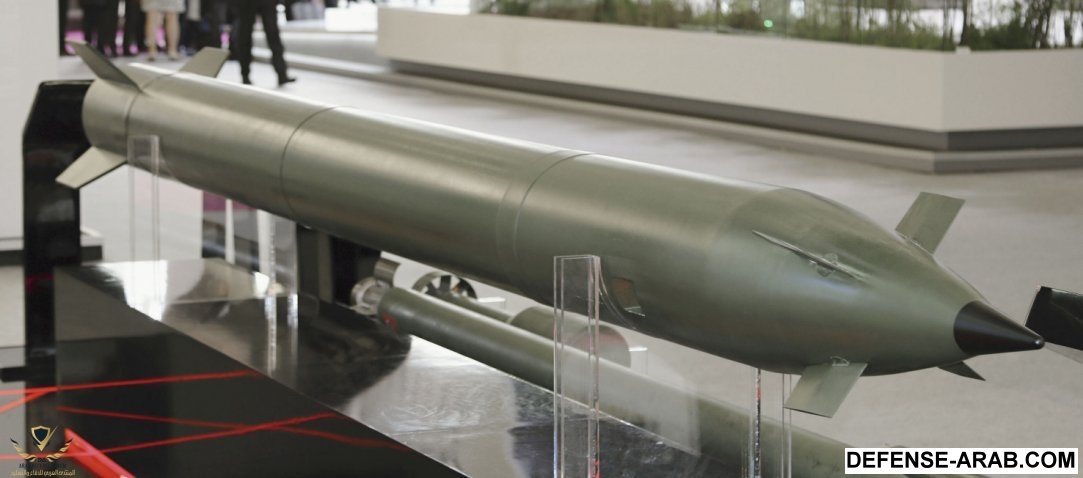

الصيني A-300

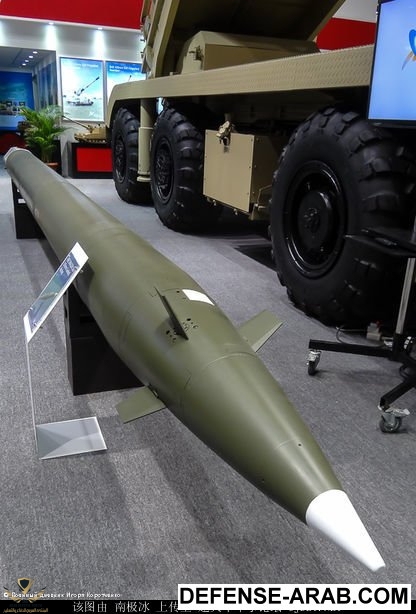

TRB-300 tiger




الصربي عيار 400 ملم مناسب على الجوباريا



التعديل الأخير بواسطة المشرف:
لا .. هنا نتحدث عن تقنية أخرى لزيادى مدى مقذوفات المدفعية يطلق عليها Base bleed أو النزف والنفث القاعدي (نموذجياً مع زيادة مقدرة بنحو 30% من مداها القياسي أو أكثر من ذلك مع بعض أنواع مدافع القوس) .. هل تريد معلومات عن هذه التقنية ؟؟
أكيد

جذبتني الخلفية الصحراوية للصاروخ الصربي Spider

Spider Anti-Tank Missile System



SPIDER is a fiber optic guided “man in the loop” tactical missile. The missile is equipped with an imaging infrared seeker with “Fire, Observe and Update” operating mode. A fiber-optical cable connects the missile.

The missile uses a tandem warhead – two shaped charges, a precursor warhead to detonate any explosive reactive armor and a primary warhead to penetrate the underlying armor. The SPIDER missile tandem warhead can penetrate up to 1000 mm RHA (rolled homogeneous armor).



1. Homing Subsystem
2. Control Subsystem
3. Tandem HEAT Warhead 4. Control system actuators
5. Two phase solid propellant rocket motor
6. Fiber optic bobbin


DIMENSIONS
Total body length 1.8m
Body diameter (caliber) 0.14m
Wingspan 0.84m
Weight 45kg at take-off / 35 kg in flight
Warhead type (proposed) Tandem HEAT warhead
Payload weight 8 kg
BOOSTER PROPULSION (SOLID PROPELLANT BOOST ENGINE)
Rocket boost thrust 2400N
Range 9km
Flight speed 200m/s
MAIN PROPULSION (SOLID PROPELLANT SUSTAINER PHASE)
Thrust 240N



http://www.edepro.com/products/missiles/ground-to-ground/spider-anti-tank-missile-system/


هل هو نموذج آخر للتعاون المثمر بين الجانبين !!!!

اتمنى ذلك




كاميكازي هناك فرقب بين SPIDER missile
والنموذج الاقدم LORANA تغيير في الزعانف

LORANA
Lorana_anti-tank_missile_system_YugoImport_Partner_2013_defence_fair_Belgrade_Serbia_001.jpg







  1. Spider guided missile:












Al_Jaber_Land_Systems_from_UAE_presents_new_Jobaria_300mm_TCL_Twin_Cradle_Rocket_Launcher_IDEX_2017_001.jpg

Al_Jaber_Land_Systems_from_UAE_presents_new_Jobaria_300mm_TCL_Twin_Cradle_Rocket_Launcher_IDEX_2017_002_zpsf2wfgt7j.jpg





الصيني A-300





TRB-300 tiger




الصربي عيار 400 ملم مناسب على الجوباريا


الجراح يعني راجمة 300 ملم الجديدة تم التعاون لإنتاجها مع الصين وليس تركيا صح !

اكيد الصواريخ ستصنع في شركة بركان لان شركة بركان تصنع صواريخ جباريا 122 ملم.

الجراح يعني راجمة 300 ملم الجديدة تم التعاون لإنتاجها مع الصين وليس تركيا صح !

اكيد الصواريخ ستصنع في شركة بركان لان شركة بركان تصنع صواريخ جباريا 122 ملم.

لست متاكد من مكان تصنيع الصواريخ 300 ملم ولكن المهم ان قدرات الراجمه تلبي الاحتياجات بجدارة


على سبيل المثال
اعتقد يمكن تركيب خلايا RBS15 MK3 للدفاع الساحلى بعدد من 4-6 اوكثر على الجوباريا







images


images



images

إغراق صاروخي على مدى 290 كيلو عل سواحل فارس ... إجهاد عليهم للتصدي له وتخفيف للجهد الجوي للإمارات بالإضافة لسلاح الردع ... الإغراق يقابله إغراق

ي
لا .. هنا نتحدث عن تقنية أخرى لزيادى مدى مقذوفات المدفعية يطلق عليها Base bleed أو النزف والنفث القاعدي (نموذجياً مع زيادة مقدرة بنحو 30% من مداها القياسي أو أكثر من ذلك مع بعض أنواع مدافع القوس) .. هل تريد معلومات عن هذه التقنية ؟؟
ياريت اكون شاكر لك...

ي

ياريت اكون شاكر لك...

الوسيلة الأخرى لإطالة وزيادة مدى مقذوفات المدفعية تسمى Base bleed أو النزف والنفث القاعدي . وهنا يتم الاستعانة بمولد غاز أو شحنات نارية pyrotechnic charge صغيرة الحجم عند قاعدة المقذوف لتقديم وتوفير ناتج احتراق كافي إلى منطقة الضغط المنخفض خلف قاعدة المقذوف ، والتي هي مسئولة عن نسبة وجزء كبير من عائق الجر drag (في ديناميكا الموائع fluid dynamics ، المصطلح يشير إلى القوى التي تعيق وتقاوم مرور جسم ما خلال مادة مائعة ، مع ملاحظة أن قوى العائق تعتمد على عامل السرعة). في الحقيقة هذا الفراغ الجزئي أو منطقة الضغط المنخفضة تخلق قوة تتصرف وتعمل بناء على نقيض أو خلاف اتجاه حركة المقذوف وبذلك تقلل من سرعة طيرانه (هذه القوة مدعوة عموماً باسم مقاومة الجر base drag) . فمن المعروف نظرياً أن مقاومة الجر عند قاعدة المقذوف يمكن أن تخفض أو حتى تحيد عند السماح لتيار غازات بالتدفق إلى سطح القاعدة بطريقة مناسبة ، وبذلك يزيد الضغط عند هذه المنطقة . هذا الضغط يمكن أن يصعد ويضاعف أكثر إذا تيار أو تدفق الغازات gas stream دمج مع إطلاق الحرارة . إن التأثير في هذه العملية هي ما يطلق عليه اصطلاحاً "تأثير النفث القاعدي" ..في الذخيرة ذات القطر الأصغر ، ومثال على ذلك العيار 30 ملم أو دون ذلك ، المقذوفات كانت مجهزة بتراكيب الخطاط أو الراسم tracer الذي وفر أحد الحلول المجزية إلى مشكلة مقاومة الجر مع هذه النوعية من المقذوفات .

المبادئ والقواعد طورت بداية في السويد بجهد مشترك مع أكثر من جهة بحثية دفاعية ، وذلك في الجزء الأخير من الستينات بغرض زيادة مدى مقذوفات المدفعية الساحلية coastal artillery . وبحلول العام 1966 ، تم الاستنتاج بأن شحنة صغيرة بطيئة الاحتراق في قاعدة المقذوف تستطيع بشكل مؤكد تخفيض الفراغ في مؤخرته ، وبالتالي زيادة المدى بتخفيض عائق الجر . الاختبارات الكاملة الأولى لهذا الابتكار حددت في العام 1969 ، مع إطلاق مقذوفات فولاذية معدلة من عيار 105 ملم بالنتائج الممتازة والمتقنة ، وبراءة الاختراع السويدية سجلت بعد ذلك في العام 1971 .

رائع ، حالياً هناك تطوير للمدفع تحت مسمى K2 ، يشمل التطوير:
  1. غرفة ذخيرة أكبر
  2. معدل رمي أكبر
  3. دخيرة موجهة بالليزر ( بمدى يصل لل67 كيلو )
  4. كادر بشري أقل و زيادة معدل تدخل الألة بالتحكم بالمدفع
  5. حماية أفضل

نقل تصنيع المدفع بكامل تقنيته وتركيبه على منصات محلية هو مانريده

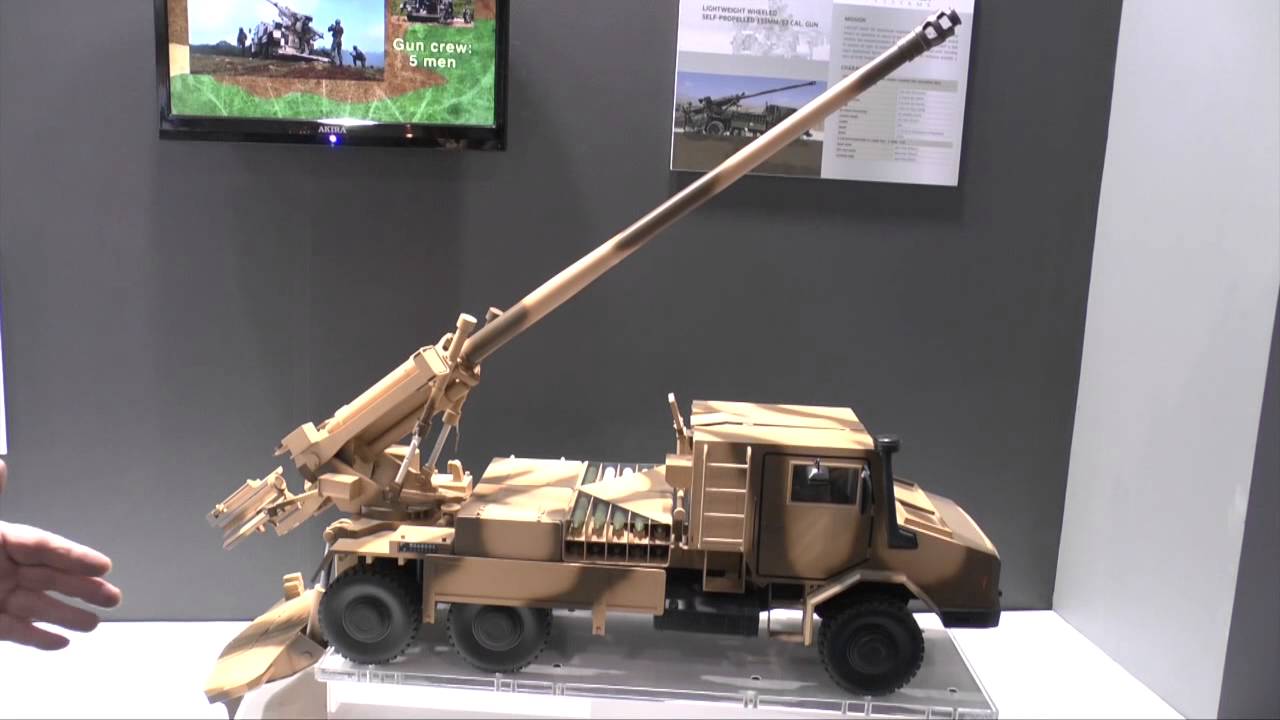

155 mm M03 (NORA K-I) TRUCK MOUNTED ARTILLERY


http://www.yugoimport.com/en/proizvodi/155-mm-m03-nora-k-i-truck-mounted-artillery






ماهذا الجهاز وماهي وظيفة ؟




ماهي وظيفة هذة الزوائد ؟








ذخيرة فلاب الصربية


155 mm HE ERFB RA/BB very long range artillery projectile (VLAP-Rocket Assistance/Base Bleed





155 mm M02 ERFB-BB LONG RANGE ARTILLERY PROJECTILE
الحشوة الصربية
155 mm M02 ERFB-BB

نوعا ما صعب على ألية الجيس حمل النظام.

الأقرب هو صنع أشتقاق 8 * 8 منها آفضل

نعمل اشتقاق من ألية الجيس 6x6 على نمط القيصر




وحدة المسؤولية ( المرجعية ) على المركبة
Vehicle Reference Unit

The VRU is a fully integrated inertial navigation unit with an optional GPS receiver which may either be embedded or external (PLGR). The VRU is installed on the elevating mass of the Gun and provides a continuous high precision output of position and attitude of the weapon. The VRU performs all navigation, attitude, pointing and north finding functions with heading accuracy to better than 1 mil RMS and attitude accuracy to better than 0.5 mil RMS.








رادار على السلاح لقياس سرعة القذيفة من الفوهة

Installation of a radar on the weapon for measurement of muzzle velocity


نلاحظ كما فالصورة انه يتم تجهيز عربات النمر بقذائف alas
وقريبا سنراها على الحقيقة ..:)
