يتسال البعض لماذا اختارت مصر الرافال؟

اولا :فيديو للرفال ومحاكاة لعملية عسكرية ضد هدف

ثانيا:مواصفات وقدرات الرفال القتالية

الرافال هي مقاتلة من الجيل الرابع++ متعددة المهام ولكن بمفهوم Omnirole وليس Multirole بمعنى ان المقاتلة تستطيع القيام بأعمال جمع المعلومات والاستطلاع عن الوحدات المعادية الجوية والارضية والقيام بمهاجمتها في نفس المهمة لذلك أصبحت مقاتلة كل المهام وليست مجرد متعددة مهام .​
تستطيع المقاتلة أن تقوم بمهام الدفاع الجوي Air-Defense والتفوق الجوي Air-Superiority والاستطلاع Reconnaissance والاسناد الجوي القريب Close Air Support والقصف الجوي الدقيق ( الجراحي ) Air Precision Strike / Surgical Strike والتحريم الجوي Air Interdiction والهجوم على القطع البحرية Anti-Ship Attack والقصف النووي Nuclear Strike ولكنها في المقام الأول تبرع بشدة في مهام القصف بمختلف انواعه والاستطلاع الإلكتروني والاشتباك الجوي .​
تمتلك المقاتلة ميزة البصمة شبه شبحية او البصمة الرادارية المنخفضة Low Radar Cross Section حيث تبلغ حوالي 0.1 - 0.3 متر2 بخلاف البصمة الحرارية المنخفضة جدا بفضل قناة التبريد المزدوجة على المحرك والتي تساهم بشكل كبير في خفض الانبعاثات الحرارية الصادرة منه وبشكل افضل من الانواع الاخرى من الطائرات المقاتلة سواء الجيل الرابع او الخامس بجانب الانظمة الالكترونية والملاحية المتطورة مما تعطيها قدرة الهجوم الصامت والقيام بعمليات اسكات الدفاعات الجوية SEAD Suppression of Enemy Air-Defense واختراق العمق المعادي بفضل منظومة الحرب الإلكترونية الثورية .​
نظرة على القدرات الفريدة للراقال :​
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ​
- الرافال تمثل خطورة شديدة على اية قوة جوية معادية عندما تنطلق في مجموعة عمل كقطيع الذئاب كل فرد يغطي على زميله بفضل وصلة البيانات الفريدة من نوعها وشديدة القوة التي تكفل ميزات نقل الاحداثيات والبيانات والاعتماد على انارة الهدف من مقاتلة اخرى في حال الحاجة لهجوم صامت فتقوم مقاتلة باطفاء رادارها معتمدة على منظومة الكشف الحراري مع تفعيل التشويش الالكتروني الدفاعي السلبي Passive ECM وبإنارة الرادارية من رادار المقاتلة الاخرى التي تشاغل الهدف لتتسلل زميلتها وتنفذ عملية القتل الصامت وتنسحب في هدوء بعد اتمام عملها وهذه صورة توضيحية لمفهوم القتل الصامت.​
- الرافال يمكنها ضرب هدف يطير خلفها بواسطة صاروخ MICA EM الراداري في حال اضاءة الهدف بواسطة رادار مقاتلة ثانية زميلة تقوم بإرسال احداثياته للمقاتلة الاساسية عبر وصلة البيانات فينطلق الصاروخ معتمدا على توجيه رادار المقاتلة الثانية ويستلم احداثيات الهدف من خلال وصلة البيانات من المقاتلة الاساسية وهذه الاهداف تتضمن الصواريخ جو-جو وصواريخ الدفاع الجوي بخلاف الطائرات والصور توضح الكيفية بعدة أوضاع.​
- منظومة السبيكترا كما ذكرنا يمكن استخدامها كرادار وبقدرة رسم الخرائط الارضية عالية الدقة بخلاف قدرتها على امساك الاهداف وتوجيه الذخائر عليها ايضا كبديل عن الرادار هذا بخلاف قدراتها على التشويش والتلاعب بموجات الرادار وخداعها .​
- ايضا يمكن رسم الخرائط الارضية ثلاثية الابعاد والصور الحرارية وعرضها على شاشة العرض العلوية الشفافة HUD المواجهة لرأس الطيار دون ان يضطر الى خفض مستوى نظره الى باقي الشاشات في كابينة القيادة.​
- الجيش الفرنسي طلب 180 مقاتلة وتسلم منها 91 مقاتلة للقوات الجوية و40 مقاتلة لسلاح البحرية​
- مصر أول زبون للمقاتلة حيث تم الإعلان عن أول عقد تصديري لها بعدد 24 مقاتلة .​
- طلبت الهند 126 مقاتلة رافال مع نقل تقنية التصنيع محليا بنسبة 70% على ان تتسلم 18 مقاتلة من فرنسا ثم يتم تجميع الباقين محليا بالهند ولكن حتى الان لم يتم التوقيع النهائي على الصفقة وتشير المصادر من الشركة الفرنسية الى تقدم كبير في الصفقة .​
- الامارات مازالت في مفاوضات مكثفة على الرافال رغم العرقلة في المفاوضات ولكن منذ ايام تم الاعلان عن انفراجة كبيرة وان الصفقة ربما تتم في المستقبل القريب بعدد 40 مقاتلة .​
- قطر في مرحلة التفاوض على المقاتلة حيث ترغب في امتلاك 72 مقاتلة على دفعتين 36 + 36 .​
- مواصفات المقاتلة :​
_______________​
- سعر المقاتلة : 90 مليون يورو ( غير شاملة قطع الغيار او التسليح او التدريب او البنية التحتية او الدعم اللوجيستي والصيانة )​
- تكلفة التشغيل لساعة الطيران الواحدة : 14 ألف - 16 ألف دولار للساعة مقارنة بـ( 3000 دولار - 3500 دولار للميراج-2000 والإف-16 ) و ( 18 ألف دولار للتايفون و21 ألف دولار للإف-15 سترايك إيجل ) و ( 20 ألف - 24 ألف دولار للإف-18 سوبر هورنيت ) و ( 30 ألف دولار للإف-35 ) .​
- الطول : 15.27 متر .​
- المسافة بين اطراف الاجنحة : 10.8 متر .​
- الارتفاع : 5.34 متر .​
- الوزن فارغة : 9.5 طن للنسخة C و10.2 طن للنسخة M العاملة على حاملات الطائرات​
- الوزن مع الحمولة : 14.01 طن .​
- اقصى وزن عند الاقلاع : 24.5 طن للنسخة C و22.2 طن للنسخة M .​
- الدفع : محركي توربين مروحيين Turbofan Engine من النوع Snecma M88-2 ذات قوة دفع 11.25 الف رطل لكل محرك و17.5 الف رطل باستخدام الحارق اللاحق مع وجود خاصية السوبر كروز Supercruise التي تكفل للمقاتلة الوصول لسرعة فوق صوتية دون استخدام الحارق اللاحق Afterburner .​
- حمولة الوقود : 4.7 طن في الخزانات الداخلية .​
- حمولة الاسلحة : 9.5 طن موزعين على 14 نقطة تعليق لنسخة القوات الجوية C و13 نقطة تعليق لنسخة القوات البحرية M .​
- اقصى سرعة : 2000 كم / ساعة على الارتفاعات الشاهقة وعلى الارتفاعات المنخفضة 1390 كم / ساعة .​
- اقصى مدى : 3700 كلم مع خزانات وقود خارجية .​
- نصف قطر العمليات : 1850 كم مضروبا في ذهاب وعودة = 3700 كم بحمولة الوقود ( 3 خزانات فئة 2000 لتر ) مع تسليح كامل لمهام اختراق العمق .​
- اقصى ارتفاع : 15.24 الف متر .​
- معدل التسلق 305 متر / ثانية .​
- اقصى قدرة للتحمل في المناورات : 9+ مرات ضد قوة الجاذبية الارضية 9+ G .​
____________________________________________​
- أنظمة الملاحة :​
_____________​
* وحدة معالجة بيانات جزيئية MDPU Modulare Data Processing Unit وهي عبارة عن كمبيوتر مهام ومعالجة وتحكم في الكترونيات الطيران يحتوي على 18 معالج جزيئي ويعتبر اسرع 50 مرة من كمبيوتر المهام الخاص بالميراج-2000-5 .​
* انظمة شبكية رقمية للاتصال بين مكونات المقاتلة وبين انظمة التحكم وقمرة القيادة ووحدات اطلاق الذخائر .​
* نظام مراقبة لكفاءة الهيكل والمحرك مدمج معه نظام تسجيل رقمي ومعدات اختبار .​
* انظمة ملاحة رقمية بالقمر الصناعي GPS ومعها نظام ملاحة بموجات الراديو ونظام رسم خرائط الكترونية رقمي ونظام ملاحة رقمي متخصص في مراجعة التضاريس ونظام رقمي اخر لقياس الارتفاعات متخصص في العمل على الارتفاعات المنخفضة وشديدة الانخفاض ويبدأ في العمل عند ارتفاعات 3200 متر فأقل .​
* انظمة اتصالات VHF/UHF على عدة قنوات بجانب وصلات اتصال مؤمنة ونظام اتصالات عسكرية تكتيكي بجانب قنوات اتصال مشفرة مضادرة للتشويش .​
* خوذة التهديف وعرض البيانات TopOwl-F​
* خوذة التهديف المتطورة Gallet LA100 التي تكفل قدرة تصويب الصواريخ بالنظر واطلاقها بالاوامر الصوتية حيث يحتوي سطحها على شاشة بيانات شفافة من النوع Topsight/Topowl-F لتتبع الاهداف وايضا بيانات الطيران الاخرى​
- انظمة الاستشعار والرصد :​
____________________​
* الرادار :​

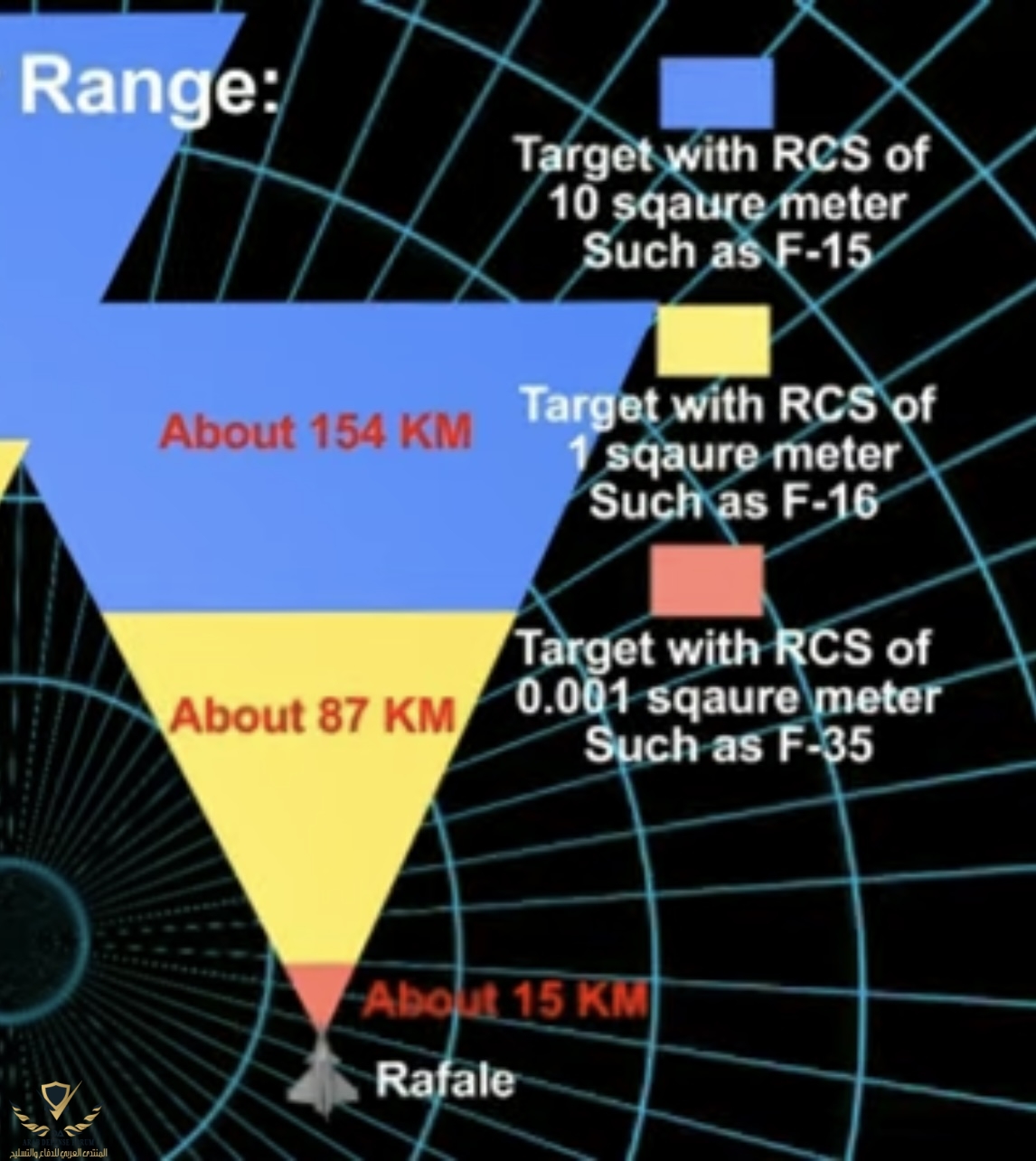

الرادار ذات مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور من النوع AESA RBE2 يبلغ مداه الراصد 230 كم ويتميز بقدرة الكشف والتتبع في نفس الوقت Search & Track حيث يستطيع تتبع 40 هدفا والاشتباك مع 8 أهداف منها في وقت واحد كما يمتلك نظام اوتوماتيكي لتحديد وتصنيف الاهداف وترتيبها حسب الاكثر الخطورة ونظام تتبع اوتوماتيكي للتضاريس وتفادي الخطر منها بما يسمى بقدرة الاختراق العميق ذات مستوى الطيران المنخفض Deep Low-Level Penetration وقدرة رسم الخرائط الارضية عالية الدقة SAR synthetic Aperture Radar وايضا ميزة الكشف جو / سطح والتتبع لأكثر من هدف عند الهجوم المصاحب للطيران الملاصق لسطح البحر Sea Skimming Attack وقدرة مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures واخيرا واهم ميزة هي قدرة الرادر على العمل لمدة 10 سنوات كاملة بدون اي حاجة لصيانته​
نظام الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصري الخاص بالرافال يتكون من الآتي :​
- نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كلم ( حتى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .​
- كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .​
- نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كلم​
* الميزة في الـOSF هي منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري على باقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس .​
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .​
* حاضن الاستطلاع Reco-NG المتطور من الجيل الجديد حيث يوفر قدرة تصوير ليلي ونهاري في مختلف الظروف الجوية على الارتفاعات العالية او شديدة الانخفاض مع سرعات فوق صوتية ويحتوي على لواقط كهروبصرية وحرارية​
* حاضن التهديف Damocles المتطور لتوجيه الذخائر الذكية ويمتلك نظام تصوير عالي الدقة High Resolution Imagery بجانب نظام كشف بالاشعة تحت الحمراء يتيح قدرة الملاحة والقصف الليلي FLIR Forward Look Infrared وأيضا نظام استطلاع مجهز ببث مباشر للصور لمحطات الاستقبال الارضية Instant Transmission ويستطيع قيادة القنابل الموجهة بالليزر الى مدى 16 كم والتعرف على انوع المركبات المدرعة من مسافة 27 كم بالاضافة لامكانية عمل تحليل وتقييم لفاعلية اصابة للهدف Post-Strike Analysis.​
- انظمة الحماية الحرب الالكترونية :​
_________________________​
* نظام الحرب الالكترونية سبيكترا SPECTRA Self-Protection Equipment Countering Threats to Rafale Aircraft يُعد واحدا من احدث حزم الحرب الالكترونية للمقاتلات على مستوى العالم يتم التحكم بها بواسطة كمبيوتر ادارة وتوافق انظمة GIC Gestion de l’Interface et Compatibilité مٌكوّن من ثلاث معالجات متطورة و تتألف هذه المنظومة من الاتي :​
- أولا نظام الرصد والتشويش الكهرومغناطيسي DBEM Détection et Brouillage Electromagnétique وقوم بمهام الاستخبار الالكتروني والإشاري SIGINT / ELINT Signal Intelligence & Electronic Intelligence لاعتراض الاشارات الرادارية واللاسلكية المعادية من مسافة تصل الى 250 كم ويقوم بتعريفها Identify وتحديد موقعها Localize وتصنيفها من حيث الأولوية Prioritize من مسافة تصل إلى 200 كم ( يعمل كرادار راصد ) مع ارشاد الرادار الأساسي او منظومة OSF لموضع الهدف بنسبة خطأ اقل من 1 درجة فقط ويعمل في نطاق 360 درجة لكشف كافة العدائيات المحتملة من كافة الاتجاهات كما يمكنه العمل بنمط سلبي Passive Detection ضد رادارات الدفاع الجوي الأرضية لتحديد مواقعها ومقارنتها ببيانات التضاريس الأرضية لإرشاد الطيّار لأكثر المسارات الآمنة بعيدا عن نطاقات كشف الرادارات ، واضافة إلى ذلك فإنه يقوم برسم الخرائط الأرضية عالية الدقة مثل الرادار بل ويمكنه تحويل كل مايرصده إلى هدف لتوجيه اسلحة المقاتلة ناحيته . ويتكوّن من 3 هوائيات رقمية يتم تركيب 2 منها على جوانب فتحات دخول الهواء للمحرك و الثالث اعلى مؤخرة دفة المقاتلة و يمتلك كل هوائي منهم زاوية كشف 120 درجة لتغطية المقاتلة من جميع الاتجاهات كما اسلفنا .​
- ثانيا نظام التشويش النشط DECM ويتكون من 3 هوائيات ذات مصفوفة مسح الكتروني نشط AESA Active Electronically Scanned Array ذات 3 انماط تشويش هجومي و دفاعي و شبحي ، و كل هوائي منها يمكنه استخدام تثقنية الاشعاع الرفيع Thin Beam للتشويش على رادارات المقاتلات المعادية بصورة انتقائية ويمكن ايضا العمل ضد اكثر من رادار في وقت واحد، كما يُستخدم للتشويش على البواحث الرادارية النشطة للصواريخ . يتم تركيب الهوائيات على قواعد الجنيحات الامامية و في الخلف اسفل مؤخرة الدفة .​
- ثالثا نظام التحذير ضد الصواريخ المقتربة DDM-NG Détecteur de Départ Missile Nouvelle Génération و هو نظام انذار يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري Infrared Missile Warning Sensor و يتكون من مستشعرين حراريين على شكل عين السمكة يتم تركيبهم على اعلى جانبي دفة المقاتلة يعملان على رصد و تحديد الصواريخ الحرارية المطلقة مع تفادي انظمة التحذير الكاذبة ويوفّران زاوية كشف 360 درجة، ويمكن استخدامه ايضا لتوجيه الأسلحة او اطلاق وسائل التشويش الحراري مستقبلا DIRCM Directional Infrared Countermeasures وأهم ميزة انه نظام سلبي لا يُصدر أية انبعاثات تكشف موقع المقاتلة بعكس نظيره العامل على المقاتلة تايفون الذي تصدر منه انبعاثات دائمة تكشف موقعها .​
- رابعا نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser الخاصة بتوجيه الصواريخ المعادية ويتكون من 3 مستشعرات يتم تركيب 2 منها على جانبي الهيكل اسفل كابينة المقاتلة و الثالث اعلى مؤخرة الدفة و يمتلك كل مستشعر زاوية كشف 120 درجة ليمنح الـ3 مجتمعين زاوية كشف 360 درجة حول المقاتلة .​
- خامسا 4 انظمة دفاعية لاطلاق الشعلات الحرارية Flares المُضللة للصواريخ الموجهة بالاشعة تحت الحمراء و يتم تركيبهم اعلى الهيكل قرب نهاية حواف الاجنحة بخلاف 2 اخرين على جوانب الهيكل خلف الاجنحة لاطلاق الرقائق المعدنية Chaffs المُضلللة للصواريخ الموجهة راداريا .​
* يوفر نظام SPECTRA مظلة الكترونية كاملة لحماية المقاتلة بزاوية 360 درجة بجانب قدرات تشويش بالغة التطور ويتصل برادار المقاتلة وبنظام الكشف الكهروبصري وبباقي انظمتها ويوفر للطيار عدة حلول للتعامل مع التهديدات والعدائيات المقتربة حيث يحتوي على وحدة ادارية الكترونية متخصصة في دمج البيانات بين النظام وباقي الانظمة الاخرى Data Fusion بالاضافة لعملية اتخاذ قرارات ردود الافعال Reaction Decision بجانب ان النظام الدفاعي كل اجزاؤه مدمجة تماما مع هيكل المقاتلة .​
- التسليح :​
_________​
* مدفع GIAT 30/M791 عيار 30 مم للقتال التلاحمي مزود بـ125 طلقة ذات سرعة اطلاف 1025 متر / ثانية وكثافة نيرانية متعددة الاختيارات 300 و600 و1500 او 2500 طلقة / دقيقة وتُقدّر السّرعة المثالية للاطلاق 810 متر / ثانية مع كثافة نيرانية 750 طلقة / دقيقة .​
* صاروخ MICA-EM جو-جو موجه بالرادار النشط بنظام اضرب وانسى Fire & Forget مع نظام تحديث لبيانات الهدف بواسطة وصلة بيانات Data-link ويحتوي على منظومة ذات قدرة هائلة على مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures يبلغ مداه 80 كم ويعد من الادق والافضل في فئته في العالم حيث يتميز بمنطقة قتل او لا هروب NEZ No Escaping Zone تقدر بـ60 كم مقابل 28 كم للامرام ولا يمكن الافلات منه نهائيا من هذه المسافة ويتميز ايضا بتقنية فوهات الدفع الموجه في المحرك TVN Thrust Vectoring Nozzles حيث يمكن لفوهة العادم ان تتحرك في عدة اتجاهات لتكفل ميزة المناورة الحادة للالتفاف في زاوية 360 درجة لضرب الأهداف خلف المقاتلة بخلاف وجود ميزة الاقفال على الهدف بعد الاطلاق LOAL Lock-on After Launch بحيث يتمكن من امساك اهداف تكون ابعد من نطاق التغطية قبل اطلاقه من المقاتلة .​
* صاروخ MICA-IR جو-جو موجه بالاشعة تحت الحمراء ذات منظومة عالية الحصانة ضد التشويش الحراري IRCCM IR Counter-Countermeasures ويبلغ مداه 60 كم مع منطقة قتل بنفس المدى المذكور ويمتلك أيضا نفس مميزات أخوه الراداري من حيث فوهات الدفع الموجه وقدرات المناورة في زاوية 360 درجة في حالة التوجيه بالخوذة بخلاف الدفة الهائلة في الاصابة وقدرة ضرب أية اهداف جوية بما فيها الصواريخ جو-جو وارض-جو والطائرات بدون طيار ويتميز بإمكانية استخدام باحثه الحراري كنظام استشعار اضافي للمقاتلة على طرفي جناحيها يقوم بتوفير صور حرارية لنظام معالجة البيانات المركزي .​
* الصاروخ Meteor جو-جو المتطور وهو موجه بالرادار النشط Active Radar مع نظام تحديث معلوماتي لمنتصف المسافة Mid-Course Update قبل تشغيل راداره الخاص ويبلغ مداه 100+ كلم وهو الآن قيد التجربة والتشغيل بوصلة بيانات احادية وسيعمل بكامل قدرته Full Capability على المقاتلة عام 2018 .​
* صاروخ R.550 Magic II جو-جو موجه بالاشعة تحت الحمراء ويبلغ مداه 15 كم .​
* صاروخ Storm Shadow-SCALP EG جو-سطح الشبحي الجوّال الموجه بالملاحة بالقمر الصناعي GPS والملاحة بالقصور الذاتي INS ونظام تيركوم TERCOM Terrain Contour Matching او كفاف التضاريس للطيران على الارتفاع المنخفض لتفادي الدفاعات الجوية ويبلغ مداه 250+ كم ويتميز برأس حربي ثقيل مزدوج الشحنة لإختراق التحصينات ثم الانفجار داخل الهدف .​
* صاروخ AM-39 Exocet جو-سطح مضاد للسفن موجه بالرادار النشط والملاحة بالقصور الذاتي ويبلغ مداه 70 كم .​
* قنابل AASM Hammer الذكية المماثلة لقنابل JDAM الامريكية وتوجد منها عدة فئات ويتم توجيهها بالملاحة بالاقمار الصناعية او الاشعة تحت الحمراء او الليزر ويصل مداها الى 15 كم على الارتفاعات المنخفضة او 55 كلم في حالة الاطلاق من الارتفاعات الشاهقة .​
# قنابل GBU-12 Paveway II الذكية والموجهة بالليزر والملاحة بالقمر الصناعي ويبلغ مداها 15 كلم .​
- صاروخ جوال ذات رأس نووي تكتيكي من النوع ASMP-A ويبلغ مداه 300 كلم - 500 كلم ( غير متاح للتصدير ).​
__________________________________________​
وزارة الدفاع الفرنسية تُشارف على الإنتهاء من تجهيز حزمة التطوير لمقاتلات الرافال للمعيار F3-R ،، القوات الجوية المصرية ستحصل على نفس التطوير ،،​
________________________________________________________________________________________________​

شارفت الإدارة العامة للتسليح بوزارة الدفاع الفرنسية على الإنتهاء من تجهيزات حزمة تطوير مقاتلة الجيل الرابع المتقدم " رافال Rafale " من المعيار F3-R، وذلك بحلول نهاية شهر مايو الجاري، حيث من المقرر البدء في تضمين الحزمة الجديدة في الربع الثالث من العام الجاري 2018، على أن يتم الإعلان عن دخولها الخدمة رسميا خلال العام القادم 2019 بعد الإنتهاء من الإختبارات اللازمة لضمان فاعلية التطوير بعد دمجه على الطائرات، وذلك بحسب ماتم الإتفاق عليه في العقد المُوقع بين إدارة التسليح وشركات داسو Dassault Aviation، تاليس Thales، سافران Safran وMBDA.​

التطوير سيتم تطبيقه على مقاتلات القوات الجوية الفرنسية من النسخ C أحادية المقعد وB ثنائية المقعد، والنسخة M الخاصة بطيران البحرية، العاملة جميعها بالمعيار الحالي F3.4+، هذا بخلاف مقاتلات القوات الجوية المصرية Rafale EM / DM، والقطرية EQ / DQ، والتي سيستغرق تطويرها ساعات قليلة لدمج الحزمة الجديدة لأنظمتها.​

أهم ملامح التطوير الجديد :​

- يُعد الصاروخ جو-جو متوسط-بعيد المدى طراز Meteor أهم ما سيأتي مع حزمة التطويرات الجديد، والذي سيسمح للمقاتلة بالإشتباك مع الأهداف الجوية من مدايات بعيدة تتجاوز الـ100 كم وبسرعة هائلة تصل إلى 4 ماخ ( 4880 كم / س ) مع نمط " إطلق وإنسى Fire & Forget "، مُضافاُ إلى صاروخي Mica EM الراداري البالغ مداه الأقصى 80 كم وMica IR الحراري البالغ مداه الأقصى 60 كم، الموجودين فعلياً ضمن التسليح الحالي للمقاتلة.​

- حاضن الرصد والتتبع والملاحة الحراري / البصري والتهديف بالليزر طراز " تاليوس TALIOS " سيكون البديل الجديد للحاصن الحالي " داموكليس DAMOCLES "، وتُعد القوات الجوية المصرية أول زبون أجنبي تعاقد عليه إلى جانب نظيرتها الفرنسية.​

- قنابل AASM INS/GPS Laser المُزوّدة بحزمة الملاحة بالقصور الذاتي والقمر الصناعي + مستشعر الليزر للمرحلة النهائية لضرب الأهداف المتحركة والبلغ مداها 60 كم، سيتم تضمينها على حاضن التهديف الجديد TALIOS، لتعمل إلى جانب النسخة AASM INS/GPS التي تحوي حزمة الملاحة بالقصور والقمر الصناعي، والنسخة AASM INS/GPS IR التي تحوي حزمة الملاحة بالقصور والقمر الصناعي + مستشعر الرصد الحراري للمرحلة الأخيرة. إلى جانب دمج قنابل GBU-16 الأمريكية الموجّهة بالليزر البالغ وزنها 500 كج، والبالغ مداها 15 كم.​

- نظام تعريف العدو والصديق IFF سيحصل على نمط العمل الجديد Mode 5/S، وحزمة الحماية الإلكترونية SPECTRA ستحصل على قدرات جديدة للحرب الإلكترونية للإعاقة والشوشرة. إلى جانب أن الرادار RBE2-AESA نفسه سيحصل على أنماط عمل جديدة ستجعله يعمل بقدراته القصوى.​

- سيتم إضافة نظام SAASM او " Selective-Availability Anti-Spoofing Module " الذي يسمح بفك تشفير بيانات الجي بي اس العسكري Military GPS مع زيادة الدقة والقدرة على التتبع في بيئة التشويش المُعادية وكذلك تجنّب التعامل مع مُرسلات البيانات الزائفة.​

- النسخة البحرية من الرافال ستحصل على حاضن التزود بالوقود جوا بين المقاتلات وبعضها البعض الجيل الجديد والذي سيسمح بمعدلات تدفّق افضل للوقود عن الجيل المُستخدم حاليا. وتُعد الرافال المصرية الوحيدة المُشغّلة لهذه المنظومة الحصرية على نسخة الرافال البحرية.​
| التفاصيل الكاملة لبرنامج تطوير مقاتلات الرافال إلى المعيار Rafale F4​
__________________________________________________​

كشفت المصادر الفرنسية عن أهم التفاصيل المتعلقة بأعمال التطوير لمقاتلات الرافال إلى المعيار الجديد Rafale F4 و التي أعطى وزير الدفاع الفرنسي " جان ايف لودريان Jean-Yves Le Drian " مؤخرا الضوء الأخضر للبدء فيها ليصبح المعيار F4 مكتمل القدرات و يدخل الخدمة بشكل رسمي بحلول عام 2025 .​

العمل على تطوير المعيار F4 سيكون في الأساس نتيجة للتطور الشديد في تكنولوجيا منظومات الدفاع الجوي المتطورة كأنظمة S-300 و S-400 و غيرها و الحاجة الملحة لمواكبة التغيرات من خلال تطوير أنماط العمل الشبكي للمقاتلة مع المنصات القتالية الأخرى من أجل التصدي لتلك المنظومات و لذلك سيتم وضع في الأذهان جميع تحليلات و نتائج الرافال السابقة في مسارح العمليات مع قوات التحالف الدولي و التدريبات العسكرية المشتركة عند العمل على المعيار F4 و من المقرر أن يشتمل التطوير على الاتي :​

- وصلة بيانات Data-link أحدث و أكثر تطوراً لتبادل المعلومات و الصور مع المنصات القتالية المختلفة عبر قنوات اتصال مؤمنة و مشفرة مضادة للتشويش بالإضافة لتزويدها بوصلة الأقمار الصناعية Satellite-link جديدة لزيادة المدى العملياتي لنقل البيانات مع محطات القيادة و السيطرة الأرضية و رصد كافة المتغيرات خلال العمليات الجوية بعيدة المدى لسرعة اتخاذ القرار و يعد تحسين وصلات الإتصال للرافال و تأمينها من خطر الإستخبار الإلكتروني Electronic Intelligence ELINT هو عماد التطوير للمعيار F4 .​

- تطوير محركين الرافال التوربينيين المروحيين طراز Snecma M88-4E من خلال زيادة قوة الدفع عن القوة الحالية البالغة 11.25 ألف رطل لكل محرك و 17.5 ألف رطل بإستخدام الحارق اللاحق و ذلك لملاءمة طبيعة عملها على الارتفاعات الشاهقة في المناطق شديدة الحرارة كالهند و التي تؤثر على كفاءة المحرك و بالتبعية سيتطلب تطوير الأنظمة الكهربائية و قناتي التبريد للمحركين مع إحتمالية إجراء بعض التعديلات لفوهات المحرك و المواد الخام المستخدمة لتخفيض الإنبعاثات الحرارية المتزايدة مع زيادة قوة الدفع .​

- إدخال نظام IRST Infrared Search & Track جديد للكشف و التعقب الجوي و الأرضي الحراري داخل منظومة الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصرية و التي تحتوي على نظام IRST بخلاف الكاميرا التيليفزيونية و نظام قياس المسافات بأشعة الليزر LRF Laser Range Finder و يمتلك نظام IRST الحالي مدى رصد يزيد عن 100 كم ضد الأهداف الجوية .​

- الرادار ذو مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور طراز AESA RBE2 البالغ مداه 260 - 280 كم سيحصل على موديولات أكثر كفاءة من مادة نتريد الغاليوم Gallium nitride ذات قدرات محسنة ضد أنظمة التشويش الإلكتروني و قد تأخر هذا التطوير نظراً لإرتفاع تكلفة برنامج تطويره و لكن من المتوقع أن يكتمل مع المعيار F4 .​

- حزمة مطورة من الذخائر منها الإنتهاء من تطوير الصاروخ MICA-NG جو-جو الراداري الأكثر دقة و الذي يتميز بمدى أبعد عن المدى الحالي البالغ 80 كم و منطقة قتل أو لا هروب NEZ No Escaping Zone أكبر كما سيزود بوصلة بيانات جديدة تمنح القدرة لمقاتلة رافال أخرى صديقة في تزويده ببيانات و إحداثيات الهدف المعادي بعد الإطلاق كما سيتم الإنتهاء من تطوير ذخائر AASM Hammer Block 4 الذكية الموجهة بالأقمار الصناعية GPS و القصور الذاتي INS بخلاف الأشعة تحت الحمراء و أشعة الليزر و يبلغ مداها الأقصى 60 كم و ستوفر النسخة الجديدة نفس القدرات و لكن بتكلفة شراء أقل للقنبلة الواحدة .​

المعيار F4 هو استكمال للتطويرات القادمة في المعيار F3R و الذي سيكتمل بحلول عام 2018 و سيدخل لدى القوات الجوية الفرنسية و المصرية بالتزامن و سيتضمن اكتمال دمج صواريخ Meteor جو-جو بعيدة المدى و تطوير منظومة الملاحة بالقمر الصناعي و نظام تعريف العدو و الصديق IFF و قدرات محسنة لمنظومة الحرب الإلكترونية SPECTRA و حاضن التهديف الليزري Talios من الجيل الاحدث .​
___________________________________​

المصادر

التعديل الأخير:

EGY

عضو
إنضم
31 مارس 2015
المشاركات
1,137
التفاعلات
2,073 8 0
يتسال البعض لماذا اختارت مصر الرافال؟

اولا :فيديو للرفال ومحاكاة لعملية عسكرية ضد هدف

ثانيا:مواصفات وقدرات الرفال القتالية

الرافال هي مقاتلة من الجيل الرابع++ متعددة المهام ولكن بمفهوم Omnirole وليس Multirole بمعنى ان المقاتلة تستطيع القيام بأعمال جمع المعلومات والاستطلاع عن الوحدات المعادية الجوية والارضية والقيام بمهاجمتها في نفس المهمة لذلك أصبحت مقاتلة كل المهام وليست مجرد متعددة مهام .​
تستطيع المقاتلة أن تقوم بمهام الدفاع الجوي Air-Defense والتفوق الجوي Air-Superiority والاستطلاع Reconnaissance والاسناد الجوي القريب Close Air Support والقصف الجوي الدقيق ( الجراحي ) Air Precision Strike / Surgical Strike والتحريم الجوي Air Interdiction والهجوم على القطع البحرية Anti-Ship Attack والقصف النووي Nuclear Strike ولكنها في المقام الأول تبرع بشدة في مهام القصف بمختلف انواعه والاستطلاع الإلكتروني والاشتباك الجوي .​
تمتلك المقاتلة ميزة البصمة شبه شبحية او البصمة الرادارية المنخفضة Low Radar Cross Section حيث تبلغ حوالي 0.1 - 0.3 متر2 بخلاف البصمة الحرارية المنخفضة جدا بفضل قناة التبريد المزدوجة على المحرك والتي تساهم بشكل كبير في خفض الانبعاثات الحرارية الصادرة منه وبشكل افضل من الانواع الاخرى من الطائرات المقاتلة سواء الجيل الرابع او الخامس بجانب الانظمة الالكترونية والملاحية المتطورة مما تعطيها قدرة الهجوم الصامت والقيام بعمليات اسكات الدفاعات الجوية SEAD Suppression of Enemy Air-Defense واختراق العمق المعادي بفضل منظومة الحرب الإلكترونية الثورية .​
نظرة على القدرات الفريدة للراقال :​
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ​
- الرافال تمثل خطورة شديدة على اية قوة جوية معادية عندما تنطلق في مجموعة عمل كقطيع الذئاب كل فرد يغطي على زميله بفضل وصلة البيانات الفريدة من نوعها وشديدة القوة التي تكفل ميزات نقل الاحداثيات والبيانات والاعتماد على انارة الهدف من مقاتلة اخرى في حال الحاجة لهجوم صامت فتقوم مقاتلة باطفاء رادارها معتمدة على منظومة الكشف الحراري مع تفعيل التشويش الالكتروني الدفاعي السلبي Passive ECM وبإنارة الرادارية من رادار المقاتلة الاخرى التي تشاغل الهدف لتتسلل زميلتها وتنفذ عملية القتل الصامت وتنسحب في هدوء بعد اتمام عملها وهذه صورة توضيحية لمفهوم القتل الصامت.​
- الرافال يمكنها ضرب هدف يطير خلفها بواسطة صاروخ MICA EM الراداري في حال اضاءة الهدف بواسطة رادار مقاتلة ثانية زميلة تقوم بإرسال احداثياته للمقاتلة الاساسية عبر وصلة البيانات فينطلق الصاروخ معتمدا على توجيه رادار المقاتلة الثانية ويستلم احداثيات الهدف من خلال وصلة البيانات من المقاتلة الاساسية وهذه الاهداف تتضمن الصواريخ جو-جو وصواريخ الدفاع الجوي بخلاف الطائرات والصور توضح الكيفية بعدة أوضاع.​
- منظومة السبيكترا كما ذكرنا يمكن استخدامها كرادار وبقدرة رسم الخرائط الارضية عالية الدقة بخلاف قدرتها على امساك الاهداف وتوجيه الذخائر عليها ايضا كبديل عن الرادار هذا بخلاف قدراتها على التشويش والتلاعب بموجات الرادار وخداعها .​
- ايضا يمكن رسم الخرائط الارضية ثلاثية الابعاد والصور الحرارية وعرضها على شاشة العرض العلوية الشفافة HUD المواجهة لرأس الطيار دون ان يضطر الى خفض مستوى نظره الى باقي الشاشات في كابينة القيادة.​
- الجيش الفرنسي طلب 180 مقاتلة وتسلم منها 91 مقاتلة للقوات الجوية و40 مقاتلة لسلاح البحرية​
- مصر أول زبون للمقاتلة حيث تم الإعلان عن أول عقد تصديري لها بعدد 24 مقاتلة .​
- طلبت الهند 126 مقاتلة رافال مع نقل تقنية التصنيع محليا بنسبة 70% على ان تتسلم 18 مقاتلة من فرنسا ثم يتم تجميع الباقين محليا بالهند ولكن حتى الان لم يتم التوقيع النهائي على الصفقة وتشير المصادر من الشركة الفرنسية الى تقدم كبير في الصفقة .​
- الامارات مازالت في مفاوضات مكثفة على الرافال رغم العرقلة في المفاوضات ولكن منذ ايام تم الاعلان عن انفراجة كبيرة وان الصفقة ربما تتم في المستقبل القريب بعدد 40 مقاتلة .​
- قطر في مرحلة التفاوض على المقاتلة حيث ترغب في امتلاك 72 مقاتلة على دفعتين 36 + 36 .​
- مواصفات المقاتلة :​
_______________​
- سعر المقاتلة : 90 مليون يورو ( غير شاملة قطع الغيار او التسليح او التدريب او البنية التحتية او الدعم اللوجيستي والصيانة )​
- تكلفة التشغيل لساعة الطيران الواحدة : 14 ألف - 16 ألف دولار للساعة مقارنة بـ( 3000 دولار - 3500 دولار للميراج-2000 والإف-16 ) و ( 18 ألف دولار للتايفون و21 ألف دولار للإف-15 سترايك إيجل ) و ( 20 ألف - 24 ألف دولار للإف-18 سوبر هورنيت ) و ( 30 ألف دولار للإف-35 ) .​
- الطول : 15.27 متر .​
- المسافة بين اطراف الاجنحة : 10.8 متر .​
- الارتفاع : 5.34 متر .​
- الوزن فارغة : 9.5 طن للنسخة C و10.2 طن للنسخة M العاملة على حاملات الطائرات​
- الوزن مع الحمولة : 14.01 طن .​
- اقصى وزن عند الاقلاع : 24.5 طن للنسخة C و22.2 طن للنسخة M .​
- الدفع : محركي توربين مروحيين Turbofan Engine من النوع Snecma M88-2 ذات قوة دفع 11.25 الف رطل لكل محرك و17.5 الف رطل باستخدام الحارق اللاحق مع وجود خاصية السوبر كروز Supercruise التي تكفل للمقاتلة الوصول لسرعة فوق صوتية دون استخدام الحارق اللاحق Afterburner .​
- حمولة الوقود : 4.7 طن في الخزانات الداخلية .​
- حمولة الاسلحة : 9.5 طن موزعين على 14 نقطة تعليق لنسخة القوات الجوية C و13 نقطة تعليق لنسخة القوات البحرية M .​
- اقصى سرعة : 2000 كم / ساعة على الارتفاعات الشاهقة وعلى الارتفاعات المنخفضة 1390 كم / ساعة .​
- اقصى مدى : 3700 كلم مع خزانات وقود خارجية .​
- نصف قطر العمليات : 1850 كم مضروبا في ذهاب وعودة = 3700 كم بحمولة الوقود ( 3 خزانات فئة 2000 لتر ) مع تسليح كامل لمهام اختراق العمق .​
- اقصى ارتفاع : 15.24 الف متر .​
- معدل التسلق 305 متر / ثانية .​
- اقصى قدرة للتحمل في المناورات : 9+ مرات ضد قوة الجاذبية الارضية 9+ G .​
____________________________________________​
- أنظمة الملاحة :​
_____________​
* وحدة معالجة بيانات جزيئية MDPU Modulare Data Processing Unit وهي عبارة عن كمبيوتر مهام ومعالجة وتحكم في الكترونيات الطيران يحتوي على 18 معالج جزيئي ويعتبر اسرع 50 مرة من كمبيوتر المهام الخاص بالميراج-2000-5 .​
* انظمة شبكية رقمية للاتصال بين مكونات المقاتلة وبين انظمة التحكم وقمرة القيادة ووحدات اطلاق الذخائر .​
* نظام مراقبة لكفاءة الهيكل والمحرك مدمج معه نظام تسجيل رقمي ومعدات اختبار .​
* انظمة ملاحة رقمية بالقمر الصناعي GPS ومعها نظام ملاحة بموجات الراديو ونظام رسم خرائط الكترونية رقمي ونظام ملاحة رقمي متخصص في مراجعة التضاريس ونظام رقمي اخر لقياس الارتفاعات متخصص في العمل على الارتفاعات المنخفضة وشديدة الانخفاض ويبدأ في العمل عند ارتفاعات 3200 متر فأقل .​
* انظمة اتصالات VHF/UHF على عدة قنوات بجانب وصلات اتصال مؤمنة ونظام اتصالات عسكرية تكتيكي بجانب قنوات اتصال مشفرة مضادرة للتشويش .​
* خوذة التهديف وعرض البيانات TopOwl-F​
* خوذة التهديف المتطورة Gallet LA100 التي تكفل قدرة تصويب الصواريخ بالنظر واطلاقها بالاوامر الصوتية حيث يحتوي سطحها على شاشة بيانات شفافة من النوع Topsight/Topowl-F لتتبع الاهداف وايضا بيانات الطيران الاخرى​
- انظمة الاستشعار والرصد :​
____________________​
* الرادار :​
الرادار ذات مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور من النوع AESA RBE2 يبلغ مداه الراصد 230 كم ويتميز بقدرة الكشف والتتبع في نفس الوقت Search & Track حيث يستطيع تتبع 40 هدفا والاشتباك مع 8 أهداف منها في وقت واحد كما يمتلك نظام اوتوماتيكي لتحديد وتصنيف الاهداف وترتيبها حسب الاكثر الخطورة ونظام تتبع اوتوماتيكي للتضاريس وتفادي الخطر منها بما يسمى بقدرة الاختراق العميق ذات مستوى الطيران المنخفض Deep Low-Level Penetration وقدرة رسم الخرائط الارضية عالية الدقة SAR synthetic Aperture Radar وايضا ميزة الكشف جو / سطح والتتبع لأكثر من هدف عند الهجوم المصاحب للطيران الملاصق لسطح البحر Sea Skimming Attack وقدرة مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures واخيرا واهم ميزة هي قدرة الرادر على العمل لمدة 10 سنوات كاملة بدون اي حاجة لصيانته​
نظام الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصري الخاص بالرافال يتكون من الآتي :​
- نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كلم ( حتى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .​
- كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .​
- نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كلم​
* الميزة في الـOSF هي منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري على باقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس .​
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .​
* حاضن الاستطلاع Reco-NG المتطور من الجيل الجديد حيث يوفر قدرة تصوير ليلي ونهاري في مختلف الظروف الجوية على الارتفاعات العالية او شديدة الانخفاض مع سرعات فوق صوتية ويحتوي على لواقط كهروبصرية وحرارية​
* حاضن التهديف Damocles المتطور لتوجيه الذخائر الذكية ويمتلك نظام تصوير عالي الدقة High Resolution Imagery بجانب نظام كشف بالاشعة تحت الحمراء يتيح قدرة الملاحة والقصف الليلي FLIR Forward Look Infrared وأيضا نظام استطلاع مجهز ببث مباشر للصور لمحطات الاستقبال الارضية Instant Transmission ويستطيع قيادة القنابل الموجهة بالليزر الى مدى 16 كم والتعرف على انوع المركبات المدرعة من مسافة 27 كم بالاضافة لامكانية عمل تحليل وتقييم لفاعلية اصابة للهدف Post-Strike Analysis.​
- انظمة الحماية الحرب الالكترونية :​
_________________________​
* نظام الحرب الالكترونية سبيكترا SPECTRA Self-Protection Equipment Countering Threats to Rafale Aircraft يُعد واحدا من احدث حزم الحرب الالكترونية للمقاتلات على مستوى العالم يتم التحكم بها بواسطة كمبيوتر ادارة وتوافق انظمة GIC Gestion de l’Interface et Compatibilité مٌكوّن من ثلاث معالجات متطورة و تتألف هذه المنظومة من الاتي :​
- أولا نظام الرصد والتشويش الكهرومغناطيسي DBEM Détection et Brouillage Electromagnétique وقوم بمهام الاستخبار الالكتروني والإشاري SIGINT / ELINT Signal Intelligence & Electronic Intelligence لاعتراض الاشارات الرادارية واللاسلكية المعادية من مسافة تصل الى 250 كم ويقوم بتعريفها Identify وتحديد موقعها Localize وتصنيفها من حيث الأولوية Prioritize من مسافة تصل إلى 200 كم ( يعمل كرادار راصد ) مع ارشاد الرادار الأساسي او منظومة OSF لموضع الهدف بنسبة خطأ اقل من 1 درجة فقط ويعمل في نطاق 360 درجة لكشف كافة العدائيات المحتملة من كافة الاتجاهات كما يمكنه العمل بنمط سلبي Passive Detection ضد رادارات الدفاع الجوي الأرضية لتحديد مواقعها ومقارنتها ببيانات التضاريس الأرضية لإرشاد الطيّار لأكثر المسارات الآمنة بعيدا عن نطاقات كشف الرادارات ، واضافة إلى ذلك فإنه يقوم برسم الخرائط الأرضية عالية الدقة مثل الرادار بل ويمكنه تحويل كل مايرصده إلى هدف لتوجيه اسلحة المقاتلة ناحيته . ويتكوّن من 3 هوائيات رقمية يتم تركيب 2 منها على جوانب فتحات دخول الهواء للمحرك و الثالث اعلى مؤخرة دفة المقاتلة و يمتلك كل هوائي منهم زاوية كشف 120 درجة لتغطية المقاتلة من جميع الاتجاهات كما اسلفنا .​
- ثانيا نظام التشويش النشط DECM ويتكون من 3 هوائيات ذات مصفوفة مسح الكتروني نشط AESA Active Electronically Scanned Array ذات 3 انماط تشويش هجومي و دفاعي و شبحي ، و كل هوائي منها يمكنه استخدام تثقنية الاشعاع الرفيع Thin Beam للتشويش على رادارات المقاتلات المعادية بصورة انتقائية ويمكن ايضا العمل ضد اكثر من رادار في وقت واحد، كما يُستخدم للتشويش على البواحث الرادارية النشطة للصواريخ . يتم تركيب الهوائيات على قواعد الجنيحات الامامية و في الخلف اسفل مؤخرة الدفة .​
- ثالثا نظام التحذير ضد الصواريخ المقتربة DDM-NG Détecteur de Départ Missile Nouvelle Génération و هو نظام انذار يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري Infrared Missile Warning Sensor و يتكون من مستشعرين حراريين على شكل عين السمكة يتم تركيبهم على اعلى جانبي دفة المقاتلة يعملان على رصد و تحديد الصواريخ الحرارية المطلقة مع تفادي انظمة التحذير الكاذبة ويوفّران زاوية كشف 360 درجة، ويمكن استخدامه ايضا لتوجيه الأسلحة او اطلاق وسائل التشويش الحراري مستقبلا DIRCM Directional Infrared Countermeasures وأهم ميزة انه نظام سلبي لا يُصدر أية انبعاثات تكشف موقع المقاتلة بعكس نظيره العامل على المقاتلة تايفون الذي تصدر منه انبعاثات دائمة تكشف موقعها .​
- رابعا نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser الخاصة بتوجيه الصواريخ المعادية ويتكون من 3 مستشعرات يتم تركيب 2 منها على جانبي الهيكل اسفل كابينة المقاتلة و الثالث اعلى مؤخرة الدفة و يمتلك كل مستشعر زاوية كشف 120 درجة ليمنح الـ3 مجتمعين زاوية كشف 360 درجة حول المقاتلة .​
- خامسا 4 انظمة دفاعية لاطلاق الشعلات الحرارية Flares المُضللة للصواريخ الموجهة بالاشعة تحت الحمراء و يتم تركيبهم اعلى الهيكل قرب نهاية حواف الاجنحة بخلاف 2 اخرين على جوانب الهيكل خلف الاجنحة لاطلاق الرقائق المعدنية Chaffs المُضلللة للصواريخ الموجهة راداريا .​
* يوفر نظام SPECTRA مظلة الكترونية كاملة لحماية المقاتلة بزاوية 360 درجة بجانب قدرات تشويش بالغة التطور ويتصل برادار المقاتلة وبنظام الكشف الكهروبصري وبباقي انظمتها ويوفر للطيار عدة حلول للتعامل مع التهديدات والعدائيات المقتربة حيث يحتوي على وحدة ادارية الكترونية متخصصة في دمج البيانات بين النظام وباقي الانظمة الاخرى Data Fusion بالاضافة لعملية اتخاذ قرارات ردود الافعال Reaction Decision بجانب ان النظام الدفاعي كل اجزاؤه مدمجة تماما مع هيكل المقاتلة .​
- التسليح :​
_________​
* مدفع GIAT 30/M791 عيار 30 مم للقتال التلاحمي مزود بـ125 طلقة ذات سرعة اطلاف 1025 متر / ثانية وكثافة نيرانية متعددة الاختيارات 300 و600 و1500 او 2500 طلقة / دقيقة وتُقدّر السّرعة المثالية للاطلاق 810 متر / ثانية مع كثافة نيرانية 750 طلقة / دقيقة .​
* صاروخ MICA-EM جو-جو موجه بالرادار النشط بنظام اضرب وانسى Fire & Forget مع نظام تحديث لبيانات الهدف بواسطة وصلة بيانات Data-link ويحتوي على منظومة ذات قدرة هائلة على مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures يبلغ مداه 80 كم ويعد من الادق والافضل في فئته في العالم حيث يتميز بمنطقة قتل او لا هروب NEZ No Escaping Zone تقدر بـ60 كم مقابل 28 كم للامرام ولا يمكن الافلات منه نهائيا من هذه المسافة ويتميز ايضا بتقنية فوهات الدفع الموجه في المحرك TVN Thrust Vectoring Nozzles حيث يمكن لفوهة العادم ان تتحرك في عدة اتجاهات لتكفل ميزة المناورة الحادة للالتفاف في زاوية 360 درجة لضرب الأهداف خلف المقاتلة بخلاف وجود ميزة الاقفال على الهدف بعد الاطلاق LOAL Lock-on After Launch بحيث يتمكن من امساك اهداف تكون ابعد من نطاق التغطية قبل اطلاقه من المقاتلة .​
* صاروخ MICA-IR جو-جو موجه بالاشعة تحت الحمراء ذات منظومة عالية الحصانة ضد التشويش الحراري IRCCM IR Counter-Countermeasures ويبلغ مداه 60 كم مع منطقة قتل بنفس المدى المذكور ويمتلك أيضا نفس مميزات أخوه الراداري من حيث فوهات الدفع الموجه وقدرات المناورة في زاوية 360 درجة في حالة التوجيه بالخوذة بخلاف الدفة الهائلة في الاصابة وقدرة ضرب أية اهداف جوية بما فيها الصواريخ جو-جو وارض-جو والطائرات بدون طيار ويتميز بإمكانية استخدام باحثه الحراري كنظام استشعار اضافي للمقاتلة على طرفي جناحيها يقوم بتوفير صور حرارية لنظام معالجة البيانات المركزي .​
* الصاروخ Meteor جو-جو المتطور وهو موجه بالرادار النشط Active Radar مع نظام تحديث معلوماتي لمنتصف المسافة Mid-Course Update قبل تشغيل راداره الخاص ويبلغ مداه 100+ كلم وهو الآن قيد التجربة والتشغيل بوصلة بيانات احادية وسيعمل بكامل قدرته Full Capability على المقاتلة عام 2018 .​
* صاروخ R.550 Magic II جو-جو موجه بالاشعة تحت الحمراء ويبلغ مداه 15 كم .​
* صاروخ Storm Shadow-SCALP EG جو-سطح الشبحي الجوّال الموجه بالملاحة بالقمر الصناعي GPS والملاحة بالقصور الذاتي INS ونظام تيركوم TERCOM Terrain Contour Matching او كفاف التضاريس للطيران على الارتفاع المنخفض لتفادي الدفاعات الجوية ويبلغ مداه 250+ كم ويتميز برأس حربي ثقيل مزدوج الشحنة لإختراق التحصينات ثم الانفجار داخل الهدف .​
* صاروخ AM-39 Exocet جو-سطح مضاد للسفن موجه بالرادار النشط والملاحة بالقصور الذاتي ويبلغ مداه 70 كم .​
* قنابل AASM Hammer الذكية المماثلة لقنابل JDAM الامريكية وتوجد منها عدة فئات ويتم توجيهها بالملاحة بالاقمار الصناعية او الاشعة تحت الحمراء او الليزر ويصل مداها الى 15 كم على الارتفاعات المنخفضة او 55 كلم في حالة الاطلاق من الارتفاعات الشاهقة .​
# قنابل GBU-12 Paveway II الذكية والموجهة بالليزر والملاحة بالقمر الصناعي ويبلغ مداها 15 كلم .​
- صاروخ جوال ذات رأس نووي تكتيكي من النوع ASMP-A ويبلغ مداه 300 كلم - 500 كلم ( غير متاح للتصدير ).​
__________________________________________​
وزارة الدفاع الفرنسية تُشارف على الإنتهاء من تجهيز حزمة التطوير لمقاتلات الرافال للمعيار F3-R ،، القوات الجوية المصرية ستحصل على نفس التطوير ،،​
________________________________________________________________________________________________​

شارفت الإدارة العامة للتسليح بوزارة الدفاع الفرنسية على الإنتهاء من تجهيزات حزمة تطوير مقاتلة الجيل الرابع المتقدم " رافال Rafale " من المعيار F3-R، وذلك بحلول نهاية شهر مايو الجاري، حيث من المقرر البدء في تضمين الحزمة الجديدة في الربع الثالث من العام الجاري 2018، على أن يتم الإعلان عن دخولها الخدمة رسميا خلال العام القادم 2019 بعد الإنتهاء من الإختبارات اللازمة لضمان فاعلية التطوير بعد دمجه على الطائرات، وذلك بحسب ماتم الإتفاق عليه في العقد المُوقع بين إدارة التسليح وشركات داسو Dassault Aviation، تاليس Thales، سافران Safran وMBDA.​

التطوير سيتم تطبيقه على مقاتلات القوات الجوية الفرنسية من النسخ C أحادية المقعد وB ثنائية المقعد، والنسخة M الخاصة بطيران البحرية، العاملة جميعها بالمعيار الحالي F3.4+، هذا بخلاف مقاتلات القوات الجوية المصرية Rafale EM / DM، والقطرية EQ / DQ، والتي سيستغرق تطويرها ساعات قليلة لدمج الحزمة الجديدة لأنظمتها.​

أهم ملامح التطوير الجديد :​

- يُعد الصاروخ جو-جو متوسط-بعيد المدى طراز Meteor أهم ما سيأتي مع حزمة التطويرات الجديد، والذي سيسمح للمقاتلة بالإشتباك مع الأهداف الجوية من مدايات بعيدة تتجاوز الـ100 كم وبسرعة هائلة تصل إلى 4 ماخ ( 4880 كم / س ) مع نمط " إطلق وإنسى Fire & Forget "، مُضافاُ إلى صاروخي Mica EM الراداري البالغ مداه الأقصى 80 كم وMica IR الحراري البالغ مداه الأقصى 60 كم، الموجودين فعلياً ضمن التسليح الحالي للمقاتلة.​

- حاضن الرصد والتتبع والملاحة الحراري / البصري والتهديف بالليزر طراز " تاليوس TALIOS " سيكون البديل الجديد للحاصن الحالي " داموكليس DAMOCLES "، وتُعد القوات الجوية المصرية أول زبون أجنبي تعاقد عليه إلى جانب نظيرتها الفرنسية.​

- قنابل AASM INS/GPS Laser المُزوّدة بحزمة الملاحة بالقصور الذاتي والقمر الصناعي + مستشعر الليزر للمرحلة النهائية لضرب الأهداف المتحركة والبلغ مداها 60 كم، سيتم تضمينها على حاضن التهديف الجديد TALIOS، لتعمل إلى جانب النسخة AASM INS/GPS التي تحوي حزمة الملاحة بالقصور والقمر الصناعي، والنسخة AASM INS/GPS IR التي تحوي حزمة الملاحة بالقصور والقمر الصناعي + مستشعر الرصد الحراري للمرحلة الأخيرة. إلى جانب دمج قنابل GBU-16 الأمريكية الموجّهة بالليزر البالغ وزنها 500 كج، والبالغ مداها 15 كم.​

- نظام تعريف العدو والصديق IFF سيحصل على نمط العمل الجديد Mode 5/S، وحزمة الحماية الإلكترونية SPECTRA ستحصل على قدرات جديدة للحرب الإلكترونية للإعاقة والشوشرة. إلى جانب أن الرادار RBE2-AESA نفسه سيحصل على أنماط عمل جديدة ستجعله يعمل بقدراته القصوى.​

- سيتم إضافة نظام SAASM او " Selective-Availability Anti-Spoofing Module " الذي يسمح بفك تشفير بيانات الجي بي اس العسكري Military GPS مع زيادة الدقة والقدرة على التتبع في بيئة التشويش المُعادية وكذلك تجنّب التعامل مع مُرسلات البيانات الزائفة.​

- النسخة البحرية من الرافال ستحصل على حاضن التزود بالوقود جوا بين المقاتلات وبعضها البعض الجيل الجديد والذي سيسمح بمعدلات تدفّق افضل للوقود عن الجيل المُستخدم حاليا. وتُعد الرافال المصرية الوحيدة المُشغّلة لهذه المنظومة الحصرية على نسخة الرافال البحرية.​
| التفاصيل الكاملة لبرنامج تطوير مقاتلات الرافال إلى المعيار Rafale F4​
__________________________________________________​

كشفت المصادر الفرنسية عن أهم التفاصيل المتعلقة بأعمال التطوير لمقاتلات الرافال إلى المعيار الجديد Rafale F4 و التي أعطى وزير الدفاع الفرنسي " جان ايف لودريان Jean-Yves Le Drian " مؤخرا الضوء الأخضر للبدء فيها ليصبح المعيار F4 مكتمل القدرات و يدخل الخدمة بشكل رسمي بحلول عام 2025 .​

العمل على تطوير المعيار F4 سيكون في الأساس نتيجة للتطور الشديد في تكنولوجيا منظومات الدفاع الجوي المتطورة كأنظمة S-300 و S-400 و غيرها و الحاجة الملحة لمواكبة التغيرات من خلال تطوير أنماط العمل الشبكي للمقاتلة مع المنصات القتالية الأخرى من أجل التصدي لتلك المنظومات و لذلك سيتم وضع في الأذهان جميع تحليلات و نتائج الرافال السابقة في مسارح العمليات مع قوات التحالف الدولي و التدريبات العسكرية المشتركة عند العمل على المعيار F4 و من المقرر أن يشتمل التطوير على الاتي :​

- وصلة بيانات Data-link أحدث و أكثر تطوراً لتبادل المعلومات و الصور مع المنصات القتالية المختلفة عبر قنوات اتصال مؤمنة و مشفرة مضادة للتشويش بالإضافة لتزويدها بوصلة الأقمار الصناعية Satellite-link جديدة لزيادة المدى العملياتي لنقل البيانات مع محطات القيادة و السيطرة الأرضية و رصد كافة المتغيرات خلال العمليات الجوية بعيدة المدى لسرعة اتخاذ القرار و يعد تحسين وصلات الإتصال للرافال و تأمينها من خطر الإستخبار الإلكتروني Electronic Intelligence ELINT هو عماد التطوير للمعيار F4 .​

- تطوير محركين الرافال التوربينيين المروحيين طراز Snecma M88-4E من خلال زيادة قوة الدفع عن القوة الحالية البالغة 11.25 ألف رطل لكل محرك و 17.5 ألف رطل بإستخدام الحارق اللاحق و ذلك لملاءمة طبيعة عملها على الارتفاعات الشاهقة في المناطق شديدة الحرارة كالهند و التي تؤثر على كفاءة المحرك و بالتبعية سيتطلب تطوير الأنظمة الكهربائية و قناتي التبريد للمحركين مع إحتمالية إجراء بعض التعديلات لفوهات المحرك و المواد الخام المستخدمة لتخفيض الإنبعاثات الحرارية المتزايدة مع زيادة قوة الدفع .​

- إدخال نظام IRST Infrared Search & Track جديد للكشف و التعقب الجوي و الأرضي الحراري داخل منظومة الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصرية و التي تحتوي على نظام IRST بخلاف الكاميرا التيليفزيونية و نظام قياس المسافات بأشعة الليزر LRF Laser Range Finder و يمتلك نظام IRST الحالي مدى رصد يزيد عن 100 كم ضد الأهداف الجوية .​

- الرادار ذو مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور طراز AESA RBE2 البالغ مداه 260 - 280 كم سيحصل على موديولات أكثر كفاءة من مادة نتريد الغاليوم Gallium nitride ذات قدرات محسنة ضد أنظمة التشويش الإلكتروني و قد تأخر هذا التطوير نظراً لإرتفاع تكلفة برنامج تطويره و لكن من المتوقع أن يكتمل مع المعيار F4 .​

- حزمة مطورة من الذخائر منها الإنتهاء من تطوير الصاروخ MICA-NG جو-جو الراداري الأكثر دقة و الذي يتميز بمدى أبعد عن المدى الحالي البالغ 80 كم و منطقة قتل أو لا هروب NEZ No Escaping Zone أكبر كما سيزود بوصلة بيانات جديدة تمنح القدرة لمقاتلة رافال أخرى صديقة في تزويده ببيانات و إحداثيات الهدف المعادي بعد الإطلاق كما سيتم الإنتهاء من تطوير ذخائر AASM Hammer Block 4 الذكية الموجهة بالأقمار الصناعية GPS و القصور الذاتي INS بخلاف الأشعة تحت الحمراء و أشعة الليزر و يبلغ مداها الأقصى 60 كم و ستوفر النسخة الجديدة نفس القدرات و لكن بتكلفة شراء أقل للقنبلة الواحدة .​

المعيار F4 هو استكمال للتطويرات القادمة في المعيار F3R و الذي سيكتمل بحلول عام 2018 و سيدخل لدى القوات الجوية الفرنسية و المصرية بالتزامن و سيتضمن اكتمال دمج صواريخ Meteor جو-جو بعيدة المدى و تطوير منظومة الملاحة بالقمر الصناعي و نظام تعريف العدو و الصديق IFF و قدرات محسنة لمنظومة الحرب الإلكترونية SPECTRA و حاضن التهديف الليزري Talios من الجيل الاحدث .​
___________________________________​

المصادر

موضوع متميز


Ayman beh

عضو
إنضم
26 مايو 2019
المشاركات
805
التفاعلات
2,601 4 0
الدولة
Egypt
يتسال البعض لماذا اختارت مصر الرافال؟

اولا :فيديو للرفال ومحاكاة لعملية عسكرية ضد هدف

ثانيا:مواصفات وقدرات الرفال القتالية

الرافال هي مقاتلة من الجيل الرابع++ متعددة المهام ولكن بمفهوم Omnirole وليس Multirole بمعنى ان المقاتلة تستطيع القيام بأعمال جمع المعلومات والاستطلاع عن الوحدات المعادية الجوية والارضية والقيام بمهاجمتها في نفس المهمة لذلك أصبحت مقاتلة كل المهام وليست مجرد متعددة مهام .​
تستطيع المقاتلة أن تقوم بمهام الدفاع الجوي Air-Defense والتفوق الجوي Air-Superiority والاستطلاع Reconnaissance والاسناد الجوي القريب Close Air Support والقصف الجوي الدقيق ( الجراحي ) Air Precision Strike / Surgical Strike والتحريم الجوي Air Interdiction والهجوم على القطع البحرية Anti-Ship Attack والقصف النووي Nuclear Strike ولكنها في المقام الأول تبرع بشدة في مهام القصف بمختلف انواعه والاستطلاع الإلكتروني والاشتباك الجوي .​
تمتلك المقاتلة ميزة البصمة شبه شبحية او البصمة الرادارية المنخفضة Low Radar Cross Section حيث تبلغ حوالي 0.1 - 0.3 متر2 بخلاف البصمة الحرارية المنخفضة جدا بفضل قناة التبريد المزدوجة على المحرك والتي تساهم بشكل كبير في خفض الانبعاثات الحرارية الصادرة منه وبشكل افضل من الانواع الاخرى من الطائرات المقاتلة سواء الجيل الرابع او الخامس بجانب الانظمة الالكترونية والملاحية المتطورة مما تعطيها قدرة الهجوم الصامت والقيام بعمليات اسكات الدفاعات الجوية SEAD Suppression of Enemy Air-Defense واختراق العمق المعادي بفضل منظومة الحرب الإلكترونية الثورية .​
نظرة على القدرات الفريدة للراقال :​
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ​
- الرافال تمثل خطورة شديدة على اية قوة جوية معادية عندما تنطلق في مجموعة عمل كقطيع الذئاب كل فرد يغطي على زميله بفضل وصلة البيانات الفريدة من نوعها وشديدة القوة التي تكفل ميزات نقل الاحداثيات والبيانات والاعتماد على انارة الهدف من مقاتلة اخرى في حال الحاجة لهجوم صامت فتقوم مقاتلة باطفاء رادارها معتمدة على منظومة الكشف الحراري مع تفعيل التشويش الالكتروني الدفاعي السلبي Passive ECM وبإنارة الرادارية من رادار المقاتلة الاخرى التي تشاغل الهدف لتتسلل زميلتها وتنفذ عملية القتل الصامت وتنسحب في هدوء بعد اتمام عملها وهذه صورة توضيحية لمفهوم القتل الصامت.​
- الرافال يمكنها ضرب هدف يطير خلفها بواسطة صاروخ MICA EM الراداري في حال اضاءة الهدف بواسطة رادار مقاتلة ثانية زميلة تقوم بإرسال احداثياته للمقاتلة الاساسية عبر وصلة البيانات فينطلق الصاروخ معتمدا على توجيه رادار المقاتلة الثانية ويستلم احداثيات الهدف من خلال وصلة البيانات من المقاتلة الاساسية وهذه الاهداف تتضمن الصواريخ جو-جو وصواريخ الدفاع الجوي بخلاف الطائرات والصور توضح الكيفية بعدة أوضاع.​
- منظومة السبيكترا كما ذكرنا يمكن استخدامها كرادار وبقدرة رسم الخرائط الارضية عالية الدقة بخلاف قدرتها على امساك الاهداف وتوجيه الذخائر عليها ايضا كبديل عن الرادار هذا بخلاف قدراتها على التشويش والتلاعب بموجات الرادار وخداعها .​
- ايضا يمكن رسم الخرائط الارضية ثلاثية الابعاد والصور الحرارية وعرضها على شاشة العرض العلوية الشفافة HUD المواجهة لرأس الطيار دون ان يضطر الى خفض مستوى نظره الى باقي الشاشات في كابينة القيادة.​
- الجيش الفرنسي طلب 180 مقاتلة وتسلم منها 91 مقاتلة للقوات الجوية و40 مقاتلة لسلاح البحرية​
- مصر أول زبون للمقاتلة حيث تم الإعلان عن أول عقد تصديري لها بعدد 24 مقاتلة .​
- طلبت الهند 126 مقاتلة رافال مع نقل تقنية التصنيع محليا بنسبة 70% على ان تتسلم 18 مقاتلة من فرنسا ثم يتم تجميع الباقين محليا بالهند ولكن حتى الان لم يتم التوقيع النهائي على الصفقة وتشير المصادر من الشركة الفرنسية الى تقدم كبير في الصفقة .​
- الامارات مازالت في مفاوضات مكثفة على الرافال رغم العرقلة في المفاوضات ولكن منذ ايام تم الاعلان عن انفراجة كبيرة وان الصفقة ربما تتم في المستقبل القريب بعدد 40 مقاتلة .​
- قطر في مرحلة التفاوض على المقاتلة حيث ترغب في امتلاك 72 مقاتلة على دفعتين 36 + 36 .​
- مواصفات المقاتلة :​
_______________​
- سعر المقاتلة : 90 مليون يورو ( غير شاملة قطع الغيار او التسليح او التدريب او البنية التحتية او الدعم اللوجيستي والصيانة )​
- تكلفة التشغيل لساعة الطيران الواحدة : 14 ألف - 16 ألف دولار للساعة مقارنة بـ( 3000 دولار - 3500 دولار للميراج-2000 والإف-16 ) و ( 18 ألف دولار للتايفون و21 ألف دولار للإف-15 سترايك إيجل ) و ( 20 ألف - 24 ألف دولار للإف-18 سوبر هورنيت ) و ( 30 ألف دولار للإف-35 ) .​
- الطول : 15.27 متر .​
- المسافة بين اطراف الاجنحة : 10.8 متر .​
- الارتفاع : 5.34 متر .​
- الوزن فارغة : 9.5 طن للنسخة C و10.2 طن للنسخة M العاملة على حاملات الطائرات​
- الوزن مع الحمولة : 14.01 طن .​
- اقصى وزن عند الاقلاع : 24.5 طن للنسخة C و22.2 طن للنسخة M .​
- الدفع : محركي توربين مروحيين Turbofan Engine من النوع Snecma M88-2 ذات قوة دفع 11.25 الف رطل لكل محرك و17.5 الف رطل باستخدام الحارق اللاحق مع وجود خاصية السوبر كروز Supercruise التي تكفل للمقاتلة الوصول لسرعة فوق صوتية دون استخدام الحارق اللاحق Afterburner .​
- حمولة الوقود : 4.7 طن في الخزانات الداخلية .​
- حمولة الاسلحة : 9.5 طن موزعين على 14 نقطة تعليق لنسخة القوات الجوية C و13 نقطة تعليق لنسخة القوات البحرية M .​
- اقصى سرعة : 2000 كم / ساعة على الارتفاعات الشاهقة وعلى الارتفاعات المنخفضة 1390 كم / ساعة .​
- اقصى مدى : 3700 كلم مع خزانات وقود خارجية .​
- نصف قطر العمليات : 1850 كم مضروبا في ذهاب وعودة = 3700 كم بحمولة الوقود ( 3 خزانات فئة 2000 لتر ) مع تسليح كامل لمهام اختراق العمق .​
- اقصى ارتفاع : 15.24 الف متر .​
- معدل التسلق 305 متر / ثانية .​
- اقصى قدرة للتحمل في المناورات : 9+ مرات ضد قوة الجاذبية الارضية 9+ G .​
____________________________________________​
- أنظمة الملاحة :​
_____________​
* وحدة معالجة بيانات جزيئية MDPU Modulare Data Processing Unit وهي عبارة عن كمبيوتر مهام ومعالجة وتحكم في الكترونيات الطيران يحتوي على 18 معالج جزيئي ويعتبر اسرع 50 مرة من كمبيوتر المهام الخاص بالميراج-2000-5 .​
* انظمة شبكية رقمية للاتصال بين مكونات المقاتلة وبين انظمة التحكم وقمرة القيادة ووحدات اطلاق الذخائر .​
* نظام مراقبة لكفاءة الهيكل والمحرك مدمج معه نظام تسجيل رقمي ومعدات اختبار .​
* انظمة ملاحة رقمية بالقمر الصناعي GPS ومعها نظام ملاحة بموجات الراديو ونظام رسم خرائط الكترونية رقمي ونظام ملاحة رقمي متخصص في مراجعة التضاريس ونظام رقمي اخر لقياس الارتفاعات متخصص في العمل على الارتفاعات المنخفضة وشديدة الانخفاض ويبدأ في العمل عند ارتفاعات 3200 متر فأقل .​
* انظمة اتصالات VHF/UHF على عدة قنوات بجانب وصلات اتصال مؤمنة ونظام اتصالات عسكرية تكتيكي بجانب قنوات اتصال مشفرة مضادرة للتشويش .​
* خوذة التهديف وعرض البيانات TopOwl-F​
* خوذة التهديف المتطورة Gallet LA100 التي تكفل قدرة تصويب الصواريخ بالنظر واطلاقها بالاوامر الصوتية حيث يحتوي سطحها على شاشة بيانات شفافة من النوع Topsight/Topowl-F لتتبع الاهداف وايضا بيانات الطيران الاخرى​
- انظمة الاستشعار والرصد :​
____________________​
* الرادار :​
الرادار ذات مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور من النوع AESA RBE2 يبلغ مداه الراصد 230 كم ويتميز بقدرة الكشف والتتبع في نفس الوقت Search & Track حيث يستطيع تتبع 40 هدفا والاشتباك مع 8 أهداف منها في وقت واحد كما يمتلك نظام اوتوماتيكي لتحديد وتصنيف الاهداف وترتيبها حسب الاكثر الخطورة ونظام تتبع اوتوماتيكي للتضاريس وتفادي الخطر منها بما يسمى بقدرة الاختراق العميق ذات مستوى الطيران المنخفض Deep Low-Level Penetration وقدرة رسم الخرائط الارضية عالية الدقة SAR synthetic Aperture Radar وايضا ميزة الكشف جو / سطح والتتبع لأكثر من هدف عند الهجوم المصاحب للطيران الملاصق لسطح البحر Sea Skimming Attack وقدرة مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures واخيرا واهم ميزة هي قدرة الرادر على العمل لمدة 10 سنوات كاملة بدون اي حاجة لصيانته​
نظام الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصري الخاص بالرافال يتكون من الآتي :​
- نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كلم ( حتى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .​
- كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .​
- نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كلم​
* الميزة في الـOSF هي منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري على باقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس .​
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .​
* حاضن الاستطلاع Reco-NG المتطور من الجيل الجديد حيث يوفر قدرة تصوير ليلي ونهاري في مختلف الظروف الجوية على الارتفاعات العالية او شديدة الانخفاض مع سرعات فوق صوتية ويحتوي على لواقط كهروبصرية وحرارية​
* حاضن التهديف Damocles المتطور لتوجيه الذخائر الذكية ويمتلك نظام تصوير عالي الدقة High Resolution Imagery بجانب نظام كشف بالاشعة تحت الحمراء يتيح قدرة الملاحة والقصف الليلي FLIR Forward Look Infrared وأيضا نظام استطلاع مجهز ببث مباشر للصور لمحطات الاستقبال الارضية Instant Transmission ويستطيع قيادة القنابل الموجهة بالليزر الى مدى 16 كم والتعرف على انوع المركبات المدرعة من مسافة 27 كم بالاضافة لامكانية عمل تحليل وتقييم لفاعلية اصابة للهدف Post-Strike Analysis.​
- انظمة الحماية الحرب الالكترونية :​
_________________________​
* نظام الحرب الالكترونية سبيكترا SPECTRA Self-Protection Equipment Countering Threats to Rafale Aircraft يُعد واحدا من احدث حزم الحرب الالكترونية للمقاتلات على مستوى العالم يتم التحكم بها بواسطة كمبيوتر ادارة وتوافق انظمة GIC Gestion de l’Interface et Compatibilité مٌكوّن من ثلاث معالجات متطورة و تتألف هذه المنظومة من الاتي :​
- أولا نظام الرصد والتشويش الكهرومغناطيسي DBEM Détection et Brouillage Electromagnétique وقوم بمهام الاستخبار الالكتروني والإشاري SIGINT / ELINT Signal Intelligence & Electronic Intelligence لاعتراض الاشارات الرادارية واللاسلكية المعادية من مسافة تصل الى 250 كم ويقوم بتعريفها Identify وتحديد موقعها Localize وتصنيفها من حيث الأولوية Prioritize من مسافة تصل إلى 200 كم ( يعمل كرادار راصد ) مع ارشاد الرادار الأساسي او منظومة OSF لموضع الهدف بنسبة خطأ اقل من 1 درجة فقط ويعمل في نطاق 360 درجة لكشف كافة العدائيات المحتملة من كافة الاتجاهات كما يمكنه العمل بنمط سلبي Passive Detection ضد رادارات الدفاع الجوي الأرضية لتحديد مواقعها ومقارنتها ببيانات التضاريس الأرضية لإرشاد الطيّار لأكثر المسارات الآمنة بعيدا عن نطاقات كشف الرادارات ، واضافة إلى ذلك فإنه يقوم برسم الخرائط الأرضية عالية الدقة مثل الرادار بل ويمكنه تحويل كل مايرصده إلى هدف لتوجيه اسلحة المقاتلة ناحيته . ويتكوّن من 3 هوائيات رقمية يتم تركيب 2 منها على جوانب فتحات دخول الهواء للمحرك و الثالث اعلى مؤخرة دفة المقاتلة و يمتلك كل هوائي منهم زاوية كشف 120 درجة لتغطية المقاتلة من جميع الاتجاهات كما اسلفنا .​
- ثانيا نظام التشويش النشط DECM ويتكون من 3 هوائيات ذات مصفوفة مسح الكتروني نشط AESA Active Electronically Scanned Array ذات 3 انماط تشويش هجومي و دفاعي و شبحي ، و كل هوائي منها يمكنه استخدام تثقنية الاشعاع الرفيع Thin Beam للتشويش على رادارات المقاتلات المعادية بصورة انتقائية ويمكن ايضا العمل ضد اكثر من رادار في وقت واحد، كما يُستخدم للتشويش على البواحث الرادارية النشطة للصواريخ . يتم تركيب الهوائيات على قواعد الجنيحات الامامية و في الخلف اسفل مؤخرة الدفة .​
- ثالثا نظام التحذير ضد الصواريخ المقتربة DDM-NG Détecteur de Départ Missile Nouvelle Génération و هو نظام انذار يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري Infrared Missile Warning Sensor و يتكون من مستشعرين حراريين على شكل عين السمكة يتم تركيبهم على اعلى جانبي دفة المقاتلة يعملان على رصد و تحديد الصواريخ الحرارية المطلقة مع تفادي انظمة التحذير الكاذبة ويوفّران زاوية كشف 360 درجة، ويمكن استخدامه ايضا لتوجيه الأسلحة او اطلاق وسائل التشويش الحراري مستقبلا DIRCM Directional Infrared Countermeasures وأهم ميزة انه نظام سلبي لا يُصدر أية انبعاثات تكشف موقع المقاتلة بعكس نظيره العامل على المقاتلة تايفون الذي تصدر منه انبعاثات دائمة تكشف موقعها .​
- رابعا نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser الخاصة بتوجيه الصواريخ المعادية ويتكون من 3 مستشعرات يتم تركيب 2 منها على جانبي الهيكل اسفل كابينة المقاتلة و الثالث اعلى مؤخرة الدفة و يمتلك كل مستشعر زاوية كشف 120 درجة ليمنح الـ3 مجتمعين زاوية كشف 360 درجة حول المقاتلة .​
- خامسا 4 انظمة دفاعية لاطلاق الشعلات الحرارية Flares المُضللة للصواريخ الموجهة بالاشعة تحت الحمراء و يتم تركيبهم اعلى الهيكل قرب نهاية حواف الاجنحة بخلاف 2 اخرين على جوانب الهيكل خلف الاجنحة لاطلاق الرقائق المعدنية Chaffs المُضلللة للصواريخ الموجهة راداريا .​
* يوفر نظام SPECTRA مظلة الكترونية كاملة لحماية المقاتلة بزاوية 360 درجة بجانب قدرات تشويش بالغة التطور ويتصل برادار المقاتلة وبنظام الكشف الكهروبصري وبباقي انظمتها ويوفر للطيار عدة حلول للتعامل مع التهديدات والعدائيات المقتربة حيث يحتوي على وحدة ادارية الكترونية متخصصة في دمج البيانات بين النظام وباقي الانظمة الاخرى Data Fusion بالاضافة لعملية اتخاذ قرارات ردود الافعال Reaction Decision بجانب ان النظام الدفاعي كل اجزاؤه مدمجة تماما مع هيكل المقاتلة .​
- التسليح :​
_________​
* مدفع GIAT 30/M791 عيار 30 مم للقتال التلاحمي مزود بـ125 طلقة ذات سرعة اطلاف 1025 متر / ثانية وكثافة نيرانية متعددة الاختيارات 300 و600 و1500 او 2500 طلقة / دقيقة وتُقدّر السّرعة المثالية للاطلاق 810 متر / ثانية مع كثافة نيرانية 750 طلقة / دقيقة .​
* صاروخ MICA-EM جو-جو موجه بالرادار النشط بنظام اضرب وانسى Fire & Forget مع نظام تحديث لبيانات الهدف بواسطة وصلة بيانات Data-link ويحتوي على منظومة ذات قدرة هائلة على مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures يبلغ مداه 80 كم ويعد من الادق والافضل في فئته في العالم حيث يتميز بمنطقة قتل او لا هروب NEZ No Escaping Zone تقدر بـ60 كم مقابل 28 كم للامرام ولا يمكن الافلات منه نهائيا من هذه المسافة ويتميز ايضا بتقنية فوهات الدفع الموجه في المحرك TVN Thrust Vectoring Nozzles حيث يمكن لفوهة العادم ان تتحرك في عدة اتجاهات لتكفل ميزة المناورة الحادة للالتفاف في زاوية 360 درجة لضرب الأهداف خلف المقاتلة بخلاف وجود ميزة الاقفال على الهدف بعد الاطلاق LOAL Lock-on After Launch بحيث يتمكن من امساك اهداف تكون ابعد من نطاق التغطية قبل اطلاقه من المقاتلة .​
* صاروخ MICA-IR جو-جو موجه بالاشعة تحت الحمراء ذات منظومة عالية الحصانة ضد التشويش الحراري IRCCM IR Counter-Countermeasures ويبلغ مداه 60 كم مع منطقة قتل بنفس المدى المذكور ويمتلك أيضا نفس مميزات أخوه الراداري من حيث فوهات الدفع الموجه وقدرات المناورة في زاوية 360 درجة في حالة التوجيه بالخوذة بخلاف الدفة الهائلة في الاصابة وقدرة ضرب أية اهداف جوية بما فيها الصواريخ جو-جو وارض-جو والطائرات بدون طيار ويتميز بإمكانية استخدام باحثه الحراري كنظام استشعار اضافي للمقاتلة على طرفي جناحيها يقوم بتوفير صور حرارية لنظام معالجة البيانات المركزي .​
* الصاروخ Meteor جو-جو المتطور وهو موجه بالرادار النشط Active Radar مع نظام تحديث معلوماتي لمنتصف المسافة Mid-Course Update قبل تشغيل راداره الخاص ويبلغ مداه 100+ كلم وهو الآن قيد التجربة والتشغيل بوصلة بيانات احادية وسيعمل بكامل قدرته Full Capability على المقاتلة عام 2018 .​
* صاروخ R.550 Magic II جو-جو موجه بالاشعة تحت الحمراء ويبلغ مداه 15 كم .​
* صاروخ Storm Shadow-SCALP EG جو-سطح الشبحي الجوّال الموجه بالملاحة بالقمر الصناعي GPS والملاحة بالقصور الذاتي INS ونظام تيركوم TERCOM Terrain Contour Matching او كفاف التضاريس للطيران على الارتفاع المنخفض لتفادي الدفاعات الجوية ويبلغ مداه 250+ كم ويتميز برأس حربي ثقيل مزدوج الشحنة لإختراق التحصينات ثم الانفجار داخل الهدف .​
* صاروخ AM-39 Exocet جو-سطح مضاد للسفن موجه بالرادار النشط والملاحة بالقصور الذاتي ويبلغ مداه 70 كم .​
* قنابل AASM Hammer الذكية المماثلة لقنابل JDAM الامريكية وتوجد منها عدة فئات ويتم توجيهها بالملاحة بالاقمار الصناعية او الاشعة تحت الحمراء او الليزر ويصل مداها الى 15 كم على الارتفاعات المنخفضة او 55 كلم في حالة الاطلاق من الارتفاعات الشاهقة .​
# قنابل GBU-12 Paveway II الذكية والموجهة بالليزر والملاحة بالقمر الصناعي ويبلغ مداها 15 كلم .​
- صاروخ جوال ذات رأس نووي تكتيكي من النوع ASMP-A ويبلغ مداه 300 كلم - 500 كلم ( غير متاح للتصدير ).​
__________________________________________​
وزارة الدفاع الفرنسية تُشارف على الإنتهاء من تجهيز حزمة التطوير لمقاتلات الرافال للمعيار F3-R ،، القوات الجوية المصرية ستحصل على نفس التطوير ،،​
________________________________________________________________________________________________​

شارفت الإدارة العامة للتسليح بوزارة الدفاع الفرنسية على الإنتهاء من تجهيزات حزمة تطوير مقاتلة الجيل الرابع المتقدم " رافال Rafale " من المعيار F3-R، وذلك بحلول نهاية شهر مايو الجاري، حيث من المقرر البدء في تضمين الحزمة الجديدة في الربع الثالث من العام الجاري 2018، على أن يتم الإعلان عن دخولها الخدمة رسميا خلال العام القادم 2019 بعد الإنتهاء من الإختبارات اللازمة لضمان فاعلية التطوير بعد دمجه على الطائرات، وذلك بحسب ماتم الإتفاق عليه في العقد المُوقع بين إدارة التسليح وشركات داسو Dassault Aviation، تاليس Thales، سافران Safran وMBDA.​

التطوير سيتم تطبيقه على مقاتلات القوات الجوية الفرنسية من النسخ C أحادية المقعد وB ثنائية المقعد، والنسخة M الخاصة بطيران البحرية، العاملة جميعها بالمعيار الحالي F3.4+، هذا بخلاف مقاتلات القوات الجوية المصرية Rafale EM / DM، والقطرية EQ / DQ، والتي سيستغرق تطويرها ساعات قليلة لدمج الحزمة الجديدة لأنظمتها.​

أهم ملامح التطوير الجديد :​

- يُعد الصاروخ جو-جو متوسط-بعيد المدى طراز Meteor أهم ما سيأتي مع حزمة التطويرات الجديد، والذي سيسمح للمقاتلة بالإشتباك مع الأهداف الجوية من مدايات بعيدة تتجاوز الـ100 كم وبسرعة هائلة تصل إلى 4 ماخ ( 4880 كم / س ) مع نمط " إطلق وإنسى Fire & Forget "، مُضافاُ إلى صاروخي Mica EM الراداري البالغ مداه الأقصى 80 كم وMica IR الحراري البالغ مداه الأقصى 60 كم، الموجودين فعلياً ضمن التسليح الحالي للمقاتلة.​

- حاضن الرصد والتتبع والملاحة الحراري / البصري والتهديف بالليزر طراز " تاليوس TALIOS " سيكون البديل الجديد للحاصن الحالي " داموكليس DAMOCLES "، وتُعد القوات الجوية المصرية أول زبون أجنبي تعاقد عليه إلى جانب نظيرتها الفرنسية.​

- قنابل AASM INS/GPS Laser المُزوّدة بحزمة الملاحة بالقصور الذاتي والقمر الصناعي + مستشعر الليزر للمرحلة النهائية لضرب الأهداف المتحركة والبلغ مداها 60 كم، سيتم تضمينها على حاضن التهديف الجديد TALIOS، لتعمل إلى جانب النسخة AASM INS/GPS التي تحوي حزمة الملاحة بالقصور والقمر الصناعي، والنسخة AASM INS/GPS IR التي تحوي حزمة الملاحة بالقصور والقمر الصناعي + مستشعر الرصد الحراري للمرحلة الأخيرة. إلى جانب دمج قنابل GBU-16 الأمريكية الموجّهة بالليزر البالغ وزنها 500 كج، والبالغ مداها 15 كم.​

- نظام تعريف العدو والصديق IFF سيحصل على نمط العمل الجديد Mode 5/S، وحزمة الحماية الإلكترونية SPECTRA ستحصل على قدرات جديدة للحرب الإلكترونية للإعاقة والشوشرة. إلى جانب أن الرادار RBE2-AESA نفسه سيحصل على أنماط عمل جديدة ستجعله يعمل بقدراته القصوى.​

- سيتم إضافة نظام SAASM او " Selective-Availability Anti-Spoofing Module " الذي يسمح بفك تشفير بيانات الجي بي اس العسكري Military GPS مع زيادة الدقة والقدرة على التتبع في بيئة التشويش المُعادية وكذلك تجنّب التعامل مع مُرسلات البيانات الزائفة.​

- النسخة البحرية من الرافال ستحصل على حاضن التزود بالوقود جوا بين المقاتلات وبعضها البعض الجيل الجديد والذي سيسمح بمعدلات تدفّق افضل للوقود عن الجيل المُستخدم حاليا. وتُعد الرافال المصرية الوحيدة المُشغّلة لهذه المنظومة الحصرية على نسخة الرافال البحرية.​
| التفاصيل الكاملة لبرنامج تطوير مقاتلات الرافال إلى المعيار Rafale F4​
__________________________________________________​

كشفت المصادر الفرنسية عن أهم التفاصيل المتعلقة بأعمال التطوير لمقاتلات الرافال إلى المعيار الجديد Rafale F4 و التي أعطى وزير الدفاع الفرنسي " جان ايف لودريان Jean-Yves Le Drian " مؤخرا الضوء الأخضر للبدء فيها ليصبح المعيار F4 مكتمل القدرات و يدخل الخدمة بشكل رسمي بحلول عام 2025 .​

العمل على تطوير المعيار F4 سيكون في الأساس نتيجة للتطور الشديد في تكنولوجيا منظومات الدفاع الجوي المتطورة كأنظمة S-300 و S-400 و غيرها و الحاجة الملحة لمواكبة التغيرات من خلال تطوير أنماط العمل الشبكي للمقاتلة مع المنصات القتالية الأخرى من أجل التصدي لتلك المنظومات و لذلك سيتم وضع في الأذهان جميع تحليلات و نتائج الرافال السابقة في مسارح العمليات مع قوات التحالف الدولي و التدريبات العسكرية المشتركة عند العمل على المعيار F4 و من المقرر أن يشتمل التطوير على الاتي :​

- وصلة بيانات Data-link أحدث و أكثر تطوراً لتبادل المعلومات و الصور مع المنصات القتالية المختلفة عبر قنوات اتصال مؤمنة و مشفرة مضادة للتشويش بالإضافة لتزويدها بوصلة الأقمار الصناعية Satellite-link جديدة لزيادة المدى العملياتي لنقل البيانات مع محطات القيادة و السيطرة الأرضية و رصد كافة المتغيرات خلال العمليات الجوية بعيدة المدى لسرعة اتخاذ القرار و يعد تحسين وصلات الإتصال للرافال و تأمينها من خطر الإستخبار الإلكتروني Electronic Intelligence ELINT هو عماد التطوير للمعيار F4 .​

- تطوير محركين الرافال التوربينيين المروحيين طراز Snecma M88-4E من خلال زيادة قوة الدفع عن القوة الحالية البالغة 11.25 ألف رطل لكل محرك و 17.5 ألف رطل بإستخدام الحارق اللاحق و ذلك لملاءمة طبيعة عملها على الارتفاعات الشاهقة في المناطق شديدة الحرارة كالهند و التي تؤثر على كفاءة المحرك و بالتبعية سيتطلب تطوير الأنظمة الكهربائية و قناتي التبريد للمحركين مع إحتمالية إجراء بعض التعديلات لفوهات المحرك و المواد الخام المستخدمة لتخفيض الإنبعاثات الحرارية المتزايدة مع زيادة قوة الدفع .​

- إدخال نظام IRST Infrared Search & Track جديد للكشف و التعقب الجوي و الأرضي الحراري داخل منظومة الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصرية و التي تحتوي على نظام IRST بخلاف الكاميرا التيليفزيونية و نظام قياس المسافات بأشعة الليزر LRF Laser Range Finder و يمتلك نظام IRST الحالي مدى رصد يزيد عن 100 كم ضد الأهداف الجوية .​

- الرادار ذو مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور طراز AESA RBE2 البالغ مداه 260 - 280 كم سيحصل على موديولات أكثر كفاءة من مادة نتريد الغاليوم Gallium nitride ذات قدرات محسنة ضد أنظمة التشويش الإلكتروني و قد تأخر هذا التطوير نظراً لإرتفاع تكلفة برنامج تطويره و لكن من المتوقع أن يكتمل مع المعيار F4 .​

- حزمة مطورة من الذخائر منها الإنتهاء من تطوير الصاروخ MICA-NG جو-جو الراداري الأكثر دقة و الذي يتميز بمدى أبعد عن المدى الحالي البالغ 80 كم و منطقة قتل أو لا هروب NEZ No Escaping Zone أكبر كما سيزود بوصلة بيانات جديدة تمنح القدرة لمقاتلة رافال أخرى صديقة في تزويده ببيانات و إحداثيات الهدف المعادي بعد الإطلاق كما سيتم الإنتهاء من تطوير ذخائر AASM Hammer Block 4 الذكية الموجهة بالأقمار الصناعية GPS و القصور الذاتي INS بخلاف الأشعة تحت الحمراء و أشعة الليزر و يبلغ مداها الأقصى 60 كم و ستوفر النسخة الجديدة نفس القدرات و لكن بتكلفة شراء أقل للقنبلة الواحدة .​

المعيار F4 هو استكمال للتطويرات القادمة في المعيار F3R و الذي سيكتمل بحلول عام 2018 و سيدخل لدى القوات الجوية الفرنسية و المصرية بالتزامن و سيتضمن اكتمال دمج صواريخ Meteor جو-جو بعيدة المدى و تطوير منظومة الملاحة بالقمر الصناعي و نظام تعريف العدو و الصديق IFF و قدرات محسنة لمنظومة الحرب الإلكترونية SPECTRA و حاضن التهديف الليزري Talios من الجيل الاحدث .​
___________________________________​

المصادر
?

إنضم
21 ديسمبر 2015
المشاركات
143
التفاعلات
229 0 0
الدولة
Morocco
يتسال البعض لماذا اختارت مصر الرافال؟

اولا :فيديو للرفال ومحاكاة لعملية عسكرية ضد هدف

ثانيا:مواصفات وقدرات الرفال القتالية

الرافال هي مقاتلة من الجيل الرابع++ متعددة المهام ولكن بمفهوم Omnirole وليس Multirole بمعنى ان المقاتلة تستطيع القيام بأعمال جمع المعلومات والاستطلاع عن الوحدات المعادية الجوية والارضية والقيام بمهاجمتها في نفس المهمة لذلك أصبحت مقاتلة كل المهام وليست مجرد متعددة مهام .​
تستطيع المقاتلة أن تقوم بمهام الدفاع الجوي Air-Defense والتفوق الجوي Air-Superiority والاستطلاع Reconnaissance والاسناد الجوي القريب Close Air Support والقصف الجوي الدقيق ( الجراحي ) Air Precision Strike / Surgical Strike والتحريم الجوي Air Interdiction والهجوم على القطع البحرية Anti-Ship Attack والقصف النووي Nuclear Strike ولكنها في المقام الأول تبرع بشدة في مهام القصف بمختلف انواعه والاستطلاع الإلكتروني والاشتباك الجوي .​
تمتلك المقاتلة ميزة البصمة شبه شبحية او البصمة الرادارية المنخفضة Low Radar Cross Section حيث تبلغ حوالي 0.1 - 0.3 متر2 بخلاف البصمة الحرارية المنخفضة جدا بفضل قناة التبريد المزدوجة على المحرك والتي تساهم بشكل كبير في خفض الانبعاثات الحرارية الصادرة منه وبشكل افضل من الانواع الاخرى من الطائرات المقاتلة سواء الجيل الرابع او الخامس بجانب الانظمة الالكترونية والملاحية المتطورة مما تعطيها قدرة الهجوم الصامت والقيام بعمليات اسكات الدفاعات الجوية SEAD Suppression of Enemy Air-Defense واختراق العمق المعادي بفضل منظومة الحرب الإلكترونية الثورية .​
نظرة على القدرات الفريدة للراقال :​
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ​
- الرافال تمثل خطورة شديدة على اية قوة جوية معادية عندما تنطلق في مجموعة عمل كقطيع الذئاب كل فرد يغطي على زميله بفضل وصلة البيانات الفريدة من نوعها وشديدة القوة التي تكفل ميزات نقل الاحداثيات والبيانات والاعتماد على انارة الهدف من مقاتلة اخرى في حال الحاجة لهجوم صامت فتقوم مقاتلة باطفاء رادارها معتمدة على منظومة الكشف الحراري مع تفعيل التشويش الالكتروني الدفاعي السلبي Passive ECM وبإنارة الرادارية من رادار المقاتلة الاخرى التي تشاغل الهدف لتتسلل زميلتها وتنفذ عملية القتل الصامت وتنسحب في هدوء بعد اتمام عملها وهذه صورة توضيحية لمفهوم القتل الصامت.​
- الرافال يمكنها ضرب هدف يطير خلفها بواسطة صاروخ MICA EM الراداري في حال اضاءة الهدف بواسطة رادار مقاتلة ثانية زميلة تقوم بإرسال احداثياته للمقاتلة الاساسية عبر وصلة البيانات فينطلق الصاروخ معتمدا على توجيه رادار المقاتلة الثانية ويستلم احداثيات الهدف من خلال وصلة البيانات من المقاتلة الاساسية وهذه الاهداف تتضمن الصواريخ جو-جو وصواريخ الدفاع الجوي بخلاف الطائرات والصور توضح الكيفية بعدة أوضاع.​
- منظومة السبيكترا كما ذكرنا يمكن استخدامها كرادار وبقدرة رسم الخرائط الارضية عالية الدقة بخلاف قدرتها على امساك الاهداف وتوجيه الذخائر عليها ايضا كبديل عن الرادار هذا بخلاف قدراتها على التشويش والتلاعب بموجات الرادار وخداعها .​
- ايضا يمكن رسم الخرائط الارضية ثلاثية الابعاد والصور الحرارية وعرضها على شاشة العرض العلوية الشفافة HUD المواجهة لرأس الطيار دون ان يضطر الى خفض مستوى نظره الى باقي الشاشات في كابينة القيادة.​
- الجيش الفرنسي طلب 180 مقاتلة وتسلم منها 91 مقاتلة للقوات الجوية و40 مقاتلة لسلاح البحرية​
- مصر أول زبون للمقاتلة حيث تم الإعلان عن أول عقد تصديري لها بعدد 24 مقاتلة .​
- طلبت الهند 126 مقاتلة رافال مع نقل تقنية التصنيع محليا بنسبة 70% على ان تتسلم 18 مقاتلة من فرنسا ثم يتم تجميع الباقين محليا بالهند ولكن حتى الان لم يتم التوقيع النهائي على الصفقة وتشير المصادر من الشركة الفرنسية الى تقدم كبير في الصفقة .​
- الامارات مازالت في مفاوضات مكثفة على الرافال رغم العرقلة في المفاوضات ولكن منذ ايام تم الاعلان عن انفراجة كبيرة وان الصفقة ربما تتم في المستقبل القريب بعدد 40 مقاتلة .​
- قطر في مرحلة التفاوض على المقاتلة حيث ترغب في امتلاك 72 مقاتلة على دفعتين 36 + 36 .​
- مواصفات المقاتلة :​
_______________​
- سعر المقاتلة : 90 مليون يورو ( غير شاملة قطع الغيار او التسليح او التدريب او البنية التحتية او الدعم اللوجيستي والصيانة )​
- تكلفة التشغيل لساعة الطيران الواحدة : 14 ألف - 16 ألف دولار للساعة مقارنة بـ( 3000 دولار - 3500 دولار للميراج-2000 والإف-16 ) و ( 18 ألف دولار للتايفون و21 ألف دولار للإف-15 سترايك إيجل ) و ( 20 ألف - 24 ألف دولار للإف-18 سوبر هورنيت ) و ( 30 ألف دولار للإف-35 ) .​
- الطول : 15.27 متر .​
- المسافة بين اطراف الاجنحة : 10.8 متر .​
- الارتفاع : 5.34 متر .​
- الوزن فارغة : 9.5 طن للنسخة C و10.2 طن للنسخة M العاملة على حاملات الطائرات​
- الوزن مع الحمولة : 14.01 طن .​
- اقصى وزن عند الاقلاع : 24.5 طن للنسخة C و22.2 طن للنسخة M .​
- الدفع : محركي توربين مروحيين Turbofan Engine من النوع Snecma M88-2 ذات قوة دفع 11.25 الف رطل لكل محرك و17.5 الف رطل باستخدام الحارق اللاحق مع وجود خاصية السوبر كروز Supercruise التي تكفل للمقاتلة الوصول لسرعة فوق صوتية دون استخدام الحارق اللاحق Afterburner .​
- حمولة الوقود : 4.7 طن في الخزانات الداخلية .​
- حمولة الاسلحة : 9.5 طن موزعين على 14 نقطة تعليق لنسخة القوات الجوية C و13 نقطة تعليق لنسخة القوات البحرية M .​
- اقصى سرعة : 2000 كم / ساعة على الارتفاعات الشاهقة وعلى الارتفاعات المنخفضة 1390 كم / ساعة .​
- اقصى مدى : 3700 كلم مع خزانات وقود خارجية .​
- نصف قطر العمليات : 1850 كم مضروبا في ذهاب وعودة = 3700 كم بحمولة الوقود ( 3 خزانات فئة 2000 لتر ) مع تسليح كامل لمهام اختراق العمق .​
- اقصى ارتفاع : 15.24 الف متر .​
- معدل التسلق 305 متر / ثانية .​
- اقصى قدرة للتحمل في المناورات : 9+ مرات ضد قوة الجاذبية الارضية 9+ G .​
____________________________________________​
- أنظمة الملاحة :​
_____________​
* وحدة معالجة بيانات جزيئية MDPU Modulare Data Processing Unit وهي عبارة عن كمبيوتر مهام ومعالجة وتحكم في الكترونيات الطيران يحتوي على 18 معالج جزيئي ويعتبر اسرع 50 مرة من كمبيوتر المهام الخاص بالميراج-2000-5 .​
* انظمة شبكية رقمية للاتصال بين مكونات المقاتلة وبين انظمة التحكم وقمرة القيادة ووحدات اطلاق الذخائر .​
* نظام مراقبة لكفاءة الهيكل والمحرك مدمج معه نظام تسجيل رقمي ومعدات اختبار .​
* انظمة ملاحة رقمية بالقمر الصناعي GPS ومعها نظام ملاحة بموجات الراديو ونظام رسم خرائط الكترونية رقمي ونظام ملاحة رقمي متخصص في مراجعة التضاريس ونظام رقمي اخر لقياس الارتفاعات متخصص في العمل على الارتفاعات المنخفضة وشديدة الانخفاض ويبدأ في العمل عند ارتفاعات 3200 متر فأقل .​
* انظمة اتصالات VHF/UHF على عدة قنوات بجانب وصلات اتصال مؤمنة ونظام اتصالات عسكرية تكتيكي بجانب قنوات اتصال مشفرة مضادرة للتشويش .​
* خوذة التهديف وعرض البيانات TopOwl-F​
* خوذة التهديف المتطورة Gallet LA100 التي تكفل قدرة تصويب الصواريخ بالنظر واطلاقها بالاوامر الصوتية حيث يحتوي سطحها على شاشة بيانات شفافة من النوع Topsight/Topowl-F لتتبع الاهداف وايضا بيانات الطيران الاخرى​
- انظمة الاستشعار والرصد :​
____________________​
* الرادار :​
الرادار ذات مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور من النوع AESA RBE2 يبلغ مداه الراصد 230 كم ويتميز بقدرة الكشف والتتبع في نفس الوقت Search & Track حيث يستطيع تتبع 40 هدفا والاشتباك مع 8 أهداف منها في وقت واحد كما يمتلك نظام اوتوماتيكي لتحديد وتصنيف الاهداف وترتيبها حسب الاكثر الخطورة ونظام تتبع اوتوماتيكي للتضاريس وتفادي الخطر منها بما يسمى بقدرة الاختراق العميق ذات مستوى الطيران المنخفض Deep Low-Level Penetration وقدرة رسم الخرائط الارضية عالية الدقة SAR synthetic Aperture Radar وايضا ميزة الكشف جو / سطح والتتبع لأكثر من هدف عند الهجوم المصاحب للطيران الملاصق لسطح البحر Sea Skimming Attack وقدرة مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures واخيرا واهم ميزة هي قدرة الرادر على العمل لمدة 10 سنوات كاملة بدون اي حاجة لصيانته​
نظام الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصري الخاص بالرافال يتكون من الآتي :​
- نظام IRST Infrared Search & Track للكشف و التعقب الجوي و الذي يعمل ايضا ككاميرا تصوير حراري FLIR Forward Look Infrared radar للاهداف الارضية و يمتلك النظام مدى راصد يصل الى 100+ كلم ( حتى 130 كم ضد هدف من الخلف بسبب الانبعاث الحراري للمحرك و80 كم من الأمام ) ضد الاهداف الجوية متضمنة صواريخ الأمرام نفسها مع القدرة على رسم صورة للهدف بشكل واضح من مسافة 40+ كم وفي احدى التجارب نجح في التقاط طائرة سي 130 ورسم صورة لها من نفس المسافة المذكورة ووسط سماء مليئة بالسحب .​
- كاميرا تيليفزيونية ذات نظام تصوير ثلاثي الابعاد مع نظام لاقط شديد الحساسية للتغيرات الضوئية CCD-TV Camera و يبلغ مداها الراصد 45 - 50 كم حيث يمكنها التقاط صورة طبيعية واضحة لأية طائرة من هذه المسافة .​
- نظام تحديد مدى ليزري LRF Laser Range Finder يبلغ مداه 33 كلم​
* الميزة في الـOSF هي منح المقاتلة ميزة اطفاء الرادار والاعتماد على الرصد الحراري والكهروبصري + ميزة اطفاء منظومة IFF لتعريف العدو والصديق والاكتفاء بالتعرف البصري على باقي مقاتلات التشكيل بدون ادنى مشكلة بمعنى قدرة الدخول في نمط صامت تماما دون أية انبعاثات رادارية مع ربط المنظومة بباقي التشكيل بواسطة وصلة البيانات Data Link فوق سماء معادية دون معرفة العدو بوجود التشكيل في الاساس .​
الكاميرا التيليفزيونية تعمل في زاوية تصل الى 60 درجة لأنها ثابتة في حين ان منظومة IRST يمكنها الدوران في اتجاهات مختلفة كالرادار بزوايا تصل الى 90 درجة واصلا يمكن العمل بالـOSF وحدها كمنظومة رصد حراري / كهروبصري او ربطها مع منظومة الحرب الإلكترونية SPECTRA أيضا .​
* حاضن الاستطلاع Reco-NG المتطور من الجيل الجديد حيث يوفر قدرة تصوير ليلي ونهاري في مختلف الظروف الجوية على الارتفاعات العالية او شديدة الانخفاض مع سرعات فوق صوتية ويحتوي على لواقط كهروبصرية وحرارية​
* حاضن التهديف Damocles المتطور لتوجيه الذخائر الذكية ويمتلك نظام تصوير عالي الدقة High Resolution Imagery بجانب نظام كشف بالاشعة تحت الحمراء يتيح قدرة الملاحة والقصف الليلي FLIR Forward Look Infrared وأيضا نظام استطلاع مجهز ببث مباشر للصور لمحطات الاستقبال الارضية Instant Transmission ويستطيع قيادة القنابل الموجهة بالليزر الى مدى 16 كم والتعرف على انوع المركبات المدرعة من مسافة 27 كم بالاضافة لامكانية عمل تحليل وتقييم لفاعلية اصابة للهدف Post-Strike Analysis.​
- انظمة الحماية الحرب الالكترونية :​
_________________________​
* نظام الحرب الالكترونية سبيكترا SPECTRA Self-Protection Equipment Countering Threats to Rafale Aircraft يُعد واحدا من احدث حزم الحرب الالكترونية للمقاتلات على مستوى العالم يتم التحكم بها بواسطة كمبيوتر ادارة وتوافق انظمة GIC Gestion de l’Interface et Compatibilité مٌكوّن من ثلاث معالجات متطورة و تتألف هذه المنظومة من الاتي :​
- أولا نظام الرصد والتشويش الكهرومغناطيسي DBEM Détection et Brouillage Electromagnétique وقوم بمهام الاستخبار الالكتروني والإشاري SIGINT / ELINT Signal Intelligence & Electronic Intelligence لاعتراض الاشارات الرادارية واللاسلكية المعادية من مسافة تصل الى 250 كم ويقوم بتعريفها Identify وتحديد موقعها Localize وتصنيفها من حيث الأولوية Prioritize من مسافة تصل إلى 200 كم ( يعمل كرادار راصد ) مع ارشاد الرادار الأساسي او منظومة OSF لموضع الهدف بنسبة خطأ اقل من 1 درجة فقط ويعمل في نطاق 360 درجة لكشف كافة العدائيات المحتملة من كافة الاتجاهات كما يمكنه العمل بنمط سلبي Passive Detection ضد رادارات الدفاع الجوي الأرضية لتحديد مواقعها ومقارنتها ببيانات التضاريس الأرضية لإرشاد الطيّار لأكثر المسارات الآمنة بعيدا عن نطاقات كشف الرادارات ، واضافة إلى ذلك فإنه يقوم برسم الخرائط الأرضية عالية الدقة مثل الرادار بل ويمكنه تحويل كل مايرصده إلى هدف لتوجيه اسلحة المقاتلة ناحيته . ويتكوّن من 3 هوائيات رقمية يتم تركيب 2 منها على جوانب فتحات دخول الهواء للمحرك و الثالث اعلى مؤخرة دفة المقاتلة و يمتلك كل هوائي منهم زاوية كشف 120 درجة لتغطية المقاتلة من جميع الاتجاهات كما اسلفنا .​
- ثانيا نظام التشويش النشط DECM ويتكون من 3 هوائيات ذات مصفوفة مسح الكتروني نشط AESA Active Electronically Scanned Array ذات 3 انماط تشويش هجومي و دفاعي و شبحي ، و كل هوائي منها يمكنه استخدام تثقنية الاشعاع الرفيع Thin Beam للتشويش على رادارات المقاتلات المعادية بصورة انتقائية ويمكن ايضا العمل ضد اكثر من رادار في وقت واحد، كما يُستخدم للتشويش على البواحث الرادارية النشطة للصواريخ . يتم تركيب الهوائيات على قواعد الجنيحات الامامية و في الخلف اسفل مؤخرة الدفة .​
- ثالثا نظام التحذير ضد الصواريخ المقتربة DDM-NG Détecteur de Départ Missile Nouvelle Génération و هو نظام انذار يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري Infrared Missile Warning Sensor و يتكون من مستشعرين حراريين على شكل عين السمكة يتم تركيبهم على اعلى جانبي دفة المقاتلة يعملان على رصد و تحديد الصواريخ الحرارية المطلقة مع تفادي انظمة التحذير الكاذبة ويوفّران زاوية كشف 360 درجة، ويمكن استخدامه ايضا لتوجيه الأسلحة او اطلاق وسائل التشويش الحراري مستقبلا DIRCM Directional Infrared Countermeasures وأهم ميزة انه نظام سلبي لا يُصدر أية انبعاثات تكشف موقع المقاتلة بعكس نظيره العامل على المقاتلة تايفون الذي تصدر منه انبعاثات دائمة تكشف موقعها .​
- رابعا نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser الخاصة بتوجيه الصواريخ المعادية ويتكون من 3 مستشعرات يتم تركيب 2 منها على جانبي الهيكل اسفل كابينة المقاتلة و الثالث اعلى مؤخرة الدفة و يمتلك كل مستشعر زاوية كشف 120 درجة ليمنح الـ3 مجتمعين زاوية كشف 360 درجة حول المقاتلة .​
- خامسا 4 انظمة دفاعية لاطلاق الشعلات الحرارية Flares المُضللة للصواريخ الموجهة بالاشعة تحت الحمراء و يتم تركيبهم اعلى الهيكل قرب نهاية حواف الاجنحة بخلاف 2 اخرين على جوانب الهيكل خلف الاجنحة لاطلاق الرقائق المعدنية Chaffs المُضلللة للصواريخ الموجهة راداريا .​
* يوفر نظام SPECTRA مظلة الكترونية كاملة لحماية المقاتلة بزاوية 360 درجة بجانب قدرات تشويش بالغة التطور ويتصل برادار المقاتلة وبنظام الكشف الكهروبصري وبباقي انظمتها ويوفر للطيار عدة حلول للتعامل مع التهديدات والعدائيات المقتربة حيث يحتوي على وحدة ادارية الكترونية متخصصة في دمج البيانات بين النظام وباقي الانظمة الاخرى Data Fusion بالاضافة لعملية اتخاذ قرارات ردود الافعال Reaction Decision بجانب ان النظام الدفاعي كل اجزاؤه مدمجة تماما مع هيكل المقاتلة .​
- التسليح :​
_________​
* مدفع GIAT 30/M791 عيار 30 مم للقتال التلاحمي مزود بـ125 طلقة ذات سرعة اطلاف 1025 متر / ثانية وكثافة نيرانية متعددة الاختيارات 300 و600 و1500 او 2500 طلقة / دقيقة وتُقدّر السّرعة المثالية للاطلاق 810 متر / ثانية مع كثافة نيرانية 750 طلقة / دقيقة .​
* صاروخ MICA-EM جو-جو موجه بالرادار النشط بنظام اضرب وانسى Fire & Forget مع نظام تحديث لبيانات الهدف بواسطة وصلة بيانات Data-link ويحتوي على منظومة ذات قدرة هائلة على مقاومة التشويش الالكتروني ECCM Electronic Counter-Countermeasures يبلغ مداه 80 كم ويعد من الادق والافضل في فئته في العالم حيث يتميز بمنطقة قتل او لا هروب NEZ No Escaping Zone تقدر بـ60 كم مقابل 28 كم للامرام ولا يمكن الافلات منه نهائيا من هذه المسافة ويتميز ايضا بتقنية فوهات الدفع الموجه في المحرك TVN Thrust Vectoring Nozzles حيث يمكن لفوهة العادم ان تتحرك في عدة اتجاهات لتكفل ميزة المناورة الحادة للالتفاف في زاوية 360 درجة لضرب الأهداف خلف المقاتلة بخلاف وجود ميزة الاقفال على الهدف بعد الاطلاق LOAL Lock-on After Launch بحيث يتمكن من امساك اهداف تكون ابعد من نطاق التغطية قبل اطلاقه من المقاتلة .​
* صاروخ MICA-IR جو-جو موجه بالاشعة تحت الحمراء ذات منظومة عالية الحصانة ضد التشويش الحراري IRCCM IR Counter-Countermeasures ويبلغ مداه 60 كم مع منطقة قتل بنفس المدى المذكور ويمتلك أيضا نفس مميزات أخوه الراداري من حيث فوهات الدفع الموجه وقدرات المناورة في زاوية 360 درجة في حالة التوجيه بالخوذة بخلاف الدفة الهائلة في الاصابة وقدرة ضرب أية اهداف جوية بما فيها الصواريخ جو-جو وارض-جو والطائرات بدون طيار ويتميز بإمكانية استخدام باحثه الحراري كنظام استشعار اضافي للمقاتلة على طرفي جناحيها يقوم بتوفير صور حرارية لنظام معالجة البيانات المركزي .​
* الصاروخ Meteor جو-جو المتطور وهو موجه بالرادار النشط Active Radar مع نظام تحديث معلوماتي لمنتصف المسافة Mid-Course Update قبل تشغيل راداره الخاص ويبلغ مداه 100+ كلم وهو الآن قيد التجربة والتشغيل بوصلة بيانات احادية وسيعمل بكامل قدرته Full Capability على المقاتلة عام 2018 .​
* صاروخ R.550 Magic II جو-جو موجه بالاشعة تحت الحمراء ويبلغ مداه 15 كم .​
* صاروخ Storm Shadow-SCALP EG جو-سطح الشبحي الجوّال الموجه بالملاحة بالقمر الصناعي GPS والملاحة بالقصور الذاتي INS ونظام تيركوم TERCOM Terrain Contour Matching او كفاف التضاريس للطيران على الارتفاع المنخفض لتفادي الدفاعات الجوية ويبلغ مداه 250+ كم ويتميز برأس حربي ثقيل مزدوج الشحنة لإختراق التحصينات ثم الانفجار داخل الهدف .​
* صاروخ AM-39 Exocet جو-سطح مضاد للسفن موجه بالرادار النشط والملاحة بالقصور الذاتي ويبلغ مداه 70 كم .​
* قنابل AASM Hammer الذكية المماثلة لقنابل JDAM الامريكية وتوجد منها عدة فئات ويتم توجيهها بالملاحة بالاقمار الصناعية او الاشعة تحت الحمراء او الليزر ويصل مداها الى 15 كم على الارتفاعات المنخفضة او 55 كلم في حالة الاطلاق من الارتفاعات الشاهقة .​
# قنابل GBU-12 Paveway II الذكية والموجهة بالليزر والملاحة بالقمر الصناعي ويبلغ مداها 15 كلم .​
- صاروخ جوال ذات رأس نووي تكتيكي من النوع ASMP-A ويبلغ مداه 300 كلم - 500 كلم ( غير متاح للتصدير ).​
__________________________________________​
وزارة الدفاع الفرنسية تُشارف على الإنتهاء من تجهيز حزمة التطوير لمقاتلات الرافال للمعيار F3-R ،، القوات الجوية المصرية ستحصل على نفس التطوير ،،​
________________________________________________________________________________________________​

شارفت الإدارة العامة للتسليح بوزارة الدفاع الفرنسية على الإنتهاء من تجهيزات حزمة تطوير مقاتلة الجيل الرابع المتقدم " رافال Rafale " من المعيار F3-R، وذلك بحلول نهاية شهر مايو الجاري، حيث من المقرر البدء في تضمين الحزمة الجديدة في الربع الثالث من العام الجاري 2018، على أن يتم الإعلان عن دخولها الخدمة رسميا خلال العام القادم 2019 بعد الإنتهاء من الإختبارات اللازمة لضمان فاعلية التطوير بعد دمجه على الطائرات، وذلك بحسب ماتم الإتفاق عليه في العقد المُوقع بين إدارة التسليح وشركات داسو Dassault Aviation، تاليس Thales، سافران Safran وMBDA.​

التطوير سيتم تطبيقه على مقاتلات القوات الجوية الفرنسية من النسخ C أحادية المقعد وB ثنائية المقعد، والنسخة M الخاصة بطيران البحرية، العاملة جميعها بالمعيار الحالي F3.4+، هذا بخلاف مقاتلات القوات الجوية المصرية Rafale EM / DM، والقطرية EQ / DQ، والتي سيستغرق تطويرها ساعات قليلة لدمج الحزمة الجديدة لأنظمتها.​

أهم ملامح التطوير الجديد :​

- يُعد الصاروخ جو-جو متوسط-بعيد المدى طراز Meteor أهم ما سيأتي مع حزمة التطويرات الجديد، والذي سيسمح للمقاتلة بالإشتباك مع الأهداف الجوية من مدايات بعيدة تتجاوز الـ100 كم وبسرعة هائلة تصل إلى 4 ماخ ( 4880 كم / س ) مع نمط " إطلق وإنسى Fire & Forget "، مُضافاُ إلى صاروخي Mica EM الراداري البالغ مداه الأقصى 80 كم وMica IR الحراري البالغ مداه الأقصى 60 كم، الموجودين فعلياً ضمن التسليح الحالي للمقاتلة.​

- حاضن الرصد والتتبع والملاحة الحراري / البصري والتهديف بالليزر طراز " تاليوس TALIOS " سيكون البديل الجديد للحاصن الحالي " داموكليس DAMOCLES "، وتُعد القوات الجوية المصرية أول زبون أجنبي تعاقد عليه إلى جانب نظيرتها الفرنسية.​

- قنابل AASM INS/GPS Laser المُزوّدة بحزمة الملاحة بالقصور الذاتي والقمر الصناعي + مستشعر الليزر للمرحلة النهائية لضرب الأهداف المتحركة والبلغ مداها 60 كم، سيتم تضمينها على حاضن التهديف الجديد TALIOS، لتعمل إلى جانب النسخة AASM INS/GPS التي تحوي حزمة الملاحة بالقصور والقمر الصناعي، والنسخة AASM INS/GPS IR التي تحوي حزمة الملاحة بالقصور والقمر الصناعي + مستشعر الرصد الحراري للمرحلة الأخيرة. إلى جانب دمج قنابل GBU-16 الأمريكية الموجّهة بالليزر البالغ وزنها 500 كج، والبالغ مداها 15 كم.​

- نظام تعريف العدو والصديق IFF سيحصل على نمط العمل الجديد Mode 5/S، وحزمة الحماية الإلكترونية SPECTRA ستحصل على قدرات جديدة للحرب الإلكترونية للإعاقة والشوشرة. إلى جانب أن الرادار RBE2-AESA نفسه سيحصل على أنماط عمل جديدة ستجعله يعمل بقدراته القصوى.​

- سيتم إضافة نظام SAASM او " Selective-Availability Anti-Spoofing Module " الذي يسمح بفك تشفير بيانات الجي بي اس العسكري Military GPS مع زيادة الدقة والقدرة على التتبع في بيئة التشويش المُعادية وكذلك تجنّب التعامل مع مُرسلات البيانات الزائفة.​

- النسخة البحرية من الرافال ستحصل على حاضن التزود بالوقود جوا بين المقاتلات وبعضها البعض الجيل الجديد والذي سيسمح بمعدلات تدفّق افضل للوقود عن الجيل المُستخدم حاليا. وتُعد الرافال المصرية الوحيدة المُشغّلة لهذه المنظومة الحصرية على نسخة الرافال البحرية.​
| التفاصيل الكاملة لبرنامج تطوير مقاتلات الرافال إلى المعيار Rafale F4​
__________________________________________________​

كشفت المصادر الفرنسية عن أهم التفاصيل المتعلقة بأعمال التطوير لمقاتلات الرافال إلى المعيار الجديد Rafale F4 و التي أعطى وزير الدفاع الفرنسي " جان ايف لودريان Jean-Yves Le Drian " مؤخرا الضوء الأخضر للبدء فيها ليصبح المعيار F4 مكتمل القدرات و يدخل الخدمة بشكل رسمي بحلول عام 2025 .​

العمل على تطوير المعيار F4 سيكون في الأساس نتيجة للتطور الشديد في تكنولوجيا منظومات الدفاع الجوي المتطورة كأنظمة S-300 و S-400 و غيرها و الحاجة الملحة لمواكبة التغيرات من خلال تطوير أنماط العمل الشبكي للمقاتلة مع المنصات القتالية الأخرى من أجل التصدي لتلك المنظومات و لذلك سيتم وضع في الأذهان جميع تحليلات و نتائج الرافال السابقة في مسارح العمليات مع قوات التحالف الدولي و التدريبات العسكرية المشتركة عند العمل على المعيار F4 و من المقرر أن يشتمل التطوير على الاتي :​

- وصلة بيانات Data-link أحدث و أكثر تطوراً لتبادل المعلومات و الصور مع المنصات القتالية المختلفة عبر قنوات اتصال مؤمنة و مشفرة مضادة للتشويش بالإضافة لتزويدها بوصلة الأقمار الصناعية Satellite-link جديدة لزيادة المدى العملياتي لنقل البيانات مع محطات القيادة و السيطرة الأرضية و رصد كافة المتغيرات خلال العمليات الجوية بعيدة المدى لسرعة اتخاذ القرار و يعد تحسين وصلات الإتصال للرافال و تأمينها من خطر الإستخبار الإلكتروني Electronic Intelligence ELINT هو عماد التطوير للمعيار F4 .​

- تطوير محركين الرافال التوربينيين المروحيين طراز Snecma M88-4E من خلال زيادة قوة الدفع عن القوة الحالية البالغة 11.25 ألف رطل لكل محرك و 17.5 ألف رطل بإستخدام الحارق اللاحق و ذلك لملاءمة طبيعة عملها على الارتفاعات الشاهقة في المناطق شديدة الحرارة كالهند و التي تؤثر على كفاءة المحرك و بالتبعية سيتطلب تطوير الأنظمة الكهربائية و قناتي التبريد للمحركين مع إحتمالية إجراء بعض التعديلات لفوهات المحرك و المواد الخام المستخدمة لتخفيض الإنبعاثات الحرارية المتزايدة مع زيادة قوة الدفع .​

- إدخال نظام IRST Infrared Search & Track جديد للكشف و التعقب الجوي و الأرضي الحراري داخل منظومة الكشف و التعقب OSF Optronique Secteur Frontal الكهروبصرية و التي تحتوي على نظام IRST بخلاف الكاميرا التيليفزيونية و نظام قياس المسافات بأشعة الليزر LRF Laser Range Finder و يمتلك نظام IRST الحالي مدى رصد يزيد عن 100 كم ضد الأهداف الجوية .​

- الرادار ذو مصفوفة المسح الالكتروني النشط AESA Active Electronically Scanned Array المتطور طراز AESA RBE2 البالغ مداه 260 - 280 كم سيحصل على موديولات أكثر كفاءة من مادة نتريد الغاليوم Gallium nitride ذات قدرات محسنة ضد أنظمة التشويش الإلكتروني و قد تأخر هذا التطوير نظراً لإرتفاع تكلفة برنامج تطويره و لكن من المتوقع أن يكتمل مع المعيار F4 .​

- حزمة مطورة من الذخائر منها الإنتهاء من تطوير الصاروخ MICA-NG جو-جو الراداري الأكثر دقة و الذي يتميز بمدى أبعد عن المدى الحالي البالغ 80 كم و منطقة قتل أو لا هروب NEZ No Escaping Zone أكبر كما سيزود بوصلة بيانات جديدة تمنح القدرة لمقاتلة رافال أخرى صديقة في تزويده ببيانات و إحداثيات الهدف المعادي بعد الإطلاق كما سيتم الإنتهاء من تطوير ذخائر AASM Hammer Block 4 الذكية الموجهة بالأقمار الصناعية GPS و القصور الذاتي INS بخلاف الأشعة تحت الحمراء و أشعة الليزر و يبلغ مداها الأقصى 60 كم و ستوفر النسخة الجديدة نفس القدرات و لكن بتكلفة شراء أقل للقنبلة الواحدة .​

المعيار F4 هو استكمال للتطويرات القادمة في المعيار F3R و الذي سيكتمل بحلول عام 2018 و سيدخل لدى القوات الجوية الفرنسية و المصرية بالتزامن و سيتضمن اكتمال دمج صواريخ Meteor جو-جو بعيدة المدى و تطوير منظومة الملاحة بالقمر الصناعي و نظام تعريف العدو و الصديق IFF و قدرات محسنة لمنظومة الحرب الإلكترونية SPECTRA و حاضن التهديف الليزري Talios من الجيل الاحدث .​
___________________________________​

المصادر

فيديو مقتبس عن Grippen


sasa555m

عضو
إنضم
30 أغسطس 2013
المشاركات
686
التفاعلات
1,738 5 1
فيديو مقتبس عن Grippen
معرفش صراحة انا جبته من قناة اسمها الدفاع المصرى على اليوتيوب ثم ان القنوات كلها بتاخد من بعضها ومفيش فيديو بيتعمل حد بياخد كاميرا ويصورة دائما المصادر بتكون اساسها الشركات المصنعه والقنوات الأخبارية الناقله عنها بعدها كل قنوات اليوتيوب بتاخد اجزاء حسب الحاجة


Eross

عضو
إنضم
30 أبريل 2020
المشاركات
2,208
التفاعلات
7,055 14 0
الدولة
Morocco
بالفعل الجريبن السويدية ضد الطائرات الروسية


sasa555m

عضو
إنضم
30 أغسطس 2013
المشاركات
686
التفاعلات
1,738 5 1
غير صحيح ...الفيديو اصلا مأخوذ من مقطع دعائى للجريبين
لا اختلف معك فطبيعى ان تكون جميع الفديوهات مصدرها مقاطع دعائية للشركة او للقنوات الناقلة عن الشركة

إنضم
13 أبريل 2015
المشاركات
1,630
التفاعلات
3,496 18 0
الدولة
Morocco
معرفش صراحة انا جبته من قناة اسمها الدفاع المصرى على اليوتيوب ثم ان القنوات كلها بتاخد من بعضها ومفيش فيديو بيتعمل حد بياخد كاميرا ويصورة دائما المصادر بتكون اساسها الشركات المصنعه والقنوات الأخبارية الناقله عنها بعدها كل قنوات اليوتيوب بتاخد اجزاء حسب الحاجة
فيديو المحاكات ل JAS 39 Gripen NG السويدية



" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
