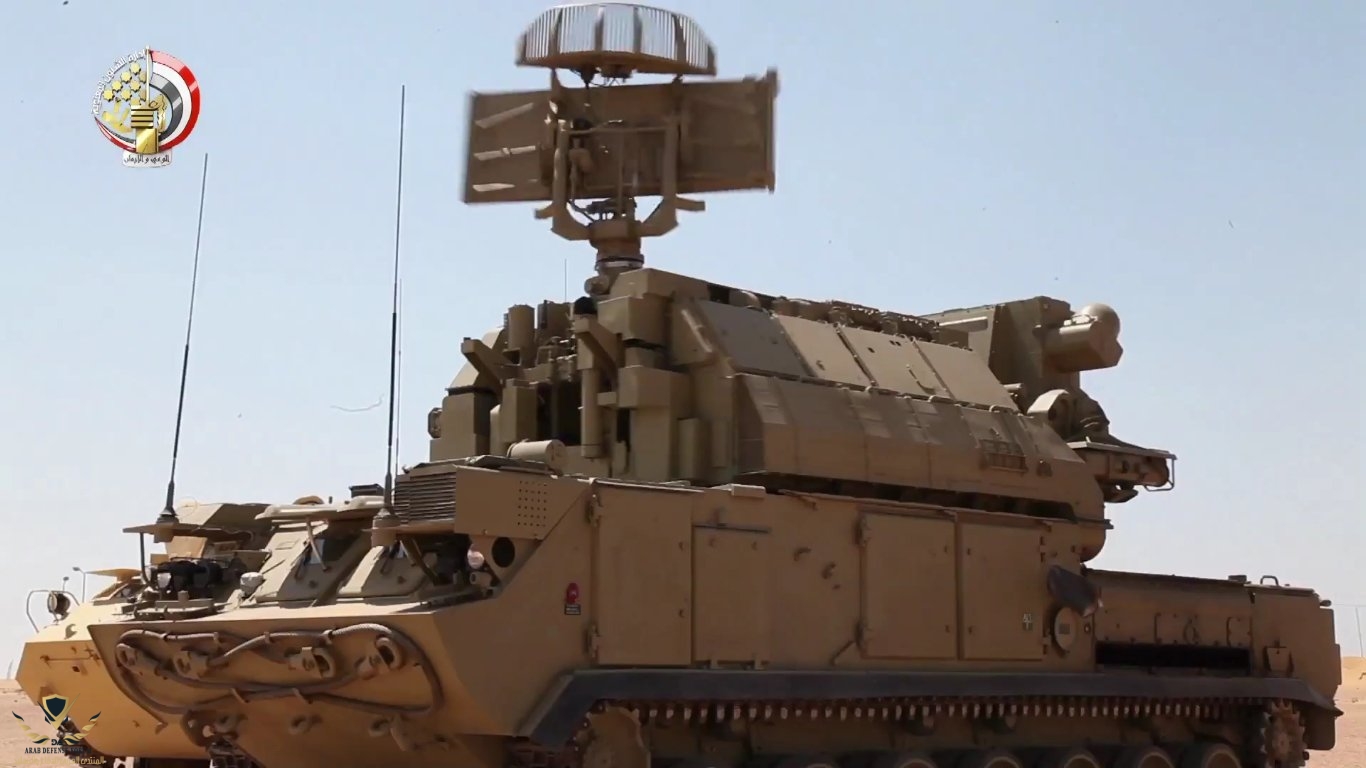

هل العيد 49 معناه مرور 49 سنة على انشاء الدفاع الجوي ؟؟

لا , مرور 49 سنة على اتمام حائط الصواريخ فى 30 يونيو عام 1970

مصر هى أولى دول الشرق الأوسط وأفريقيا امتلاكا لسلاح الدفاع الجوى "المدفعية المضادة للطائرات" وذلك خلال عام 1938

وكان وقتها الدفاع الجوى المصرى ملحق بالقوات الجوية والبرية إلى أن تم فصل قوات الدفاع الجوى وإنشائها كقوة رابعة مستقلة وذلك فى 1 فبراير عام 1968


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,762
الإعجابات
9,621
النقاط
675
الدولة
Egypt

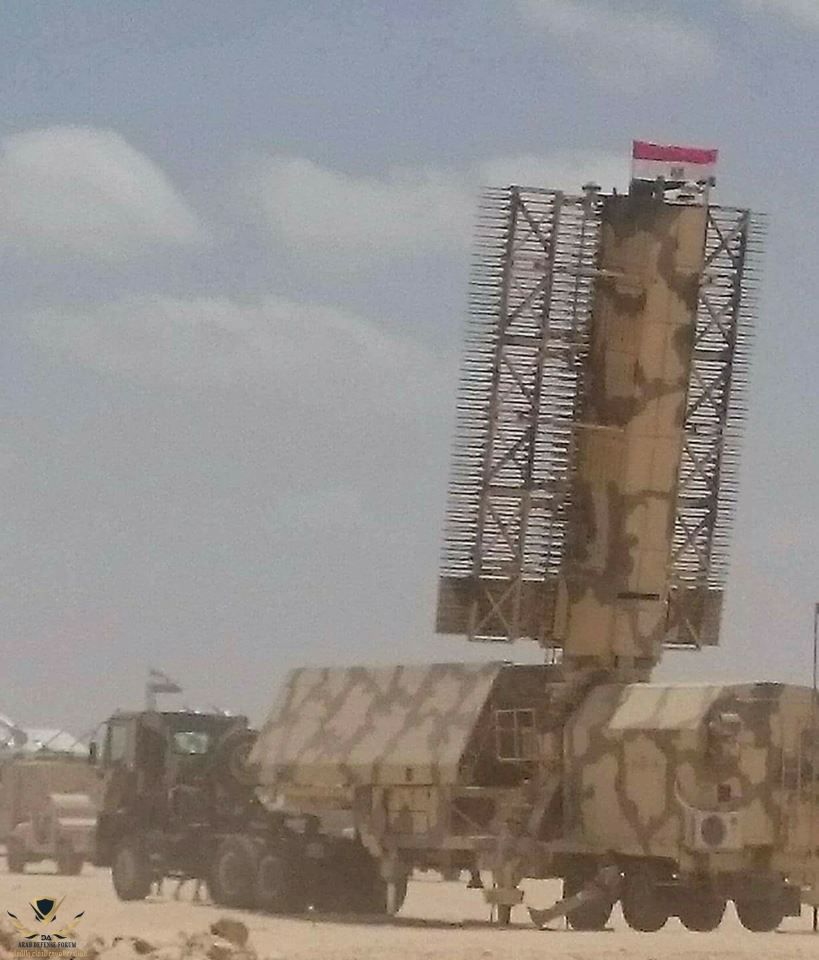

رادار الإنذار المبكر الروسي ثلاثي الأبعاد Protivnik-GE العامل لدى قوات الدفاع الجوي المصري
______________________________________________________________________
يُعد " بروتيفنيك Protivnik-GE " او " 59N6E " رادار انذار مبكر ثلاثي الأبعاد 3D Radar يوفر بشكل أوتوماتيكى قدرة المسح الجوي بعيد المدى ورصد وتتبع الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة والطائرات المسيرة وحتى الأهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات، كما يستطيع الرادار تصنيف الأهداف الجوية حسب نوعها وتحديد التشويش النشط وكذلك تزويد الطيران الصديق بالمعلومات والبيانات الملاحية المختلفة لتوجيه عمليات الدعم الجوي والدفاع الجوي المضاد، ويمتلك تقنيات مصفوفة هوائيات مسح الكتروني Phased Array-Antenna، ويعمل على الطول الموجى L band .

الرادار تم تصميمه من قبل " معهد نيجني نوفجورود البحثي لهندسة الراديو Nizhny Novgorod Research Institute of Radio Engineering " التابع لشركة " ألماز أنتي Almaz-Antey " الرائدة في مجال انظمة الدفاع الجوي، ويتميز بالحصانة الهائلة ضد عمليات التشويش الإلكتروني الكثيف وكذلك التداخلات الطبيعية بين التدرددات بسبب المؤثرات الخارجية المختلفة.

يمتلك الرادار مدى كشف جوي يصل إلى 480 كم وارتفاع يصل إلى 200 كم فوق سطح الأرض، ويمكنه رصد هدف مقطعه الراداري 1.5 متر² من مسافة 40 كم على ارتفاع 100 متر و من مسافة 100 كم على ارتفاع 1 كم ومن مسافة 240 كم على ارتفاع 5 كم ومن مسافة 480 كم على ارتفاع 12 كم.

يمكن للرادار رصد هدف سرعته تتراوح مابين 60 الى 8000 كم / س

يمكن للرادار رصد 150 هدف جوى فى وقت واحد

يستطيع الرادار العمل بشكل أوتوماتيكى

يستطيع الرادار اكتشاف الأعطال بشكل أوتوماتيكى

يمثل هذا الرادار اضافة شديدة الاهمية لجموعة رادارات الانذار المبكر العاملة لدى قوات الدفاع الجوي المصري روسية وصينية وأمريكية وبريطانية ومحلية الصنع، والتي توفر ميزة التنوع والتكاملية في قدرات الكشف الجوي والانذار المبكر مع قدرة الصمود ضد مختلف وسائل الاعاقة والشوشرة الإلكترونية المعادية.

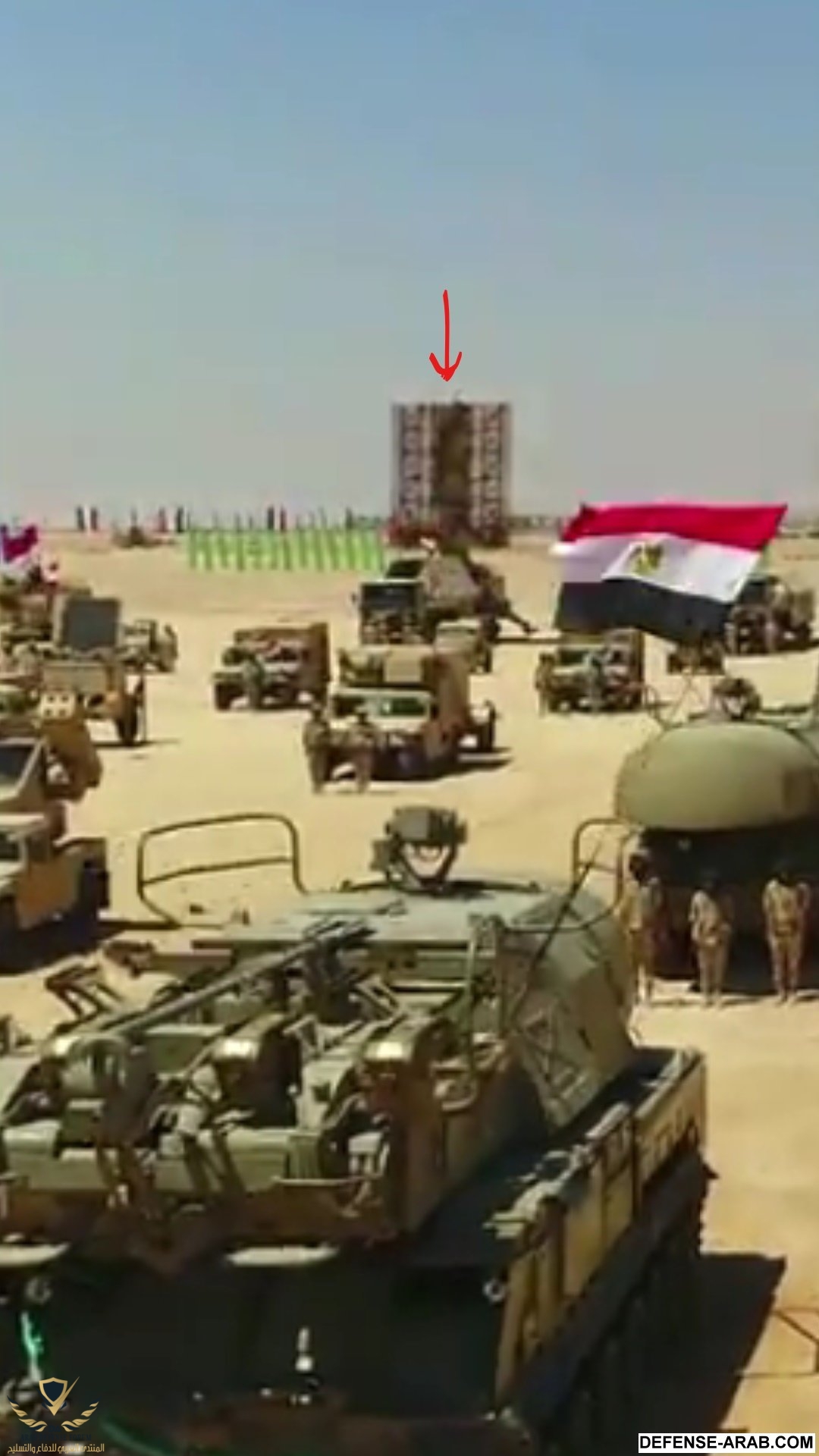

خلال العرض العسكري وتفتيش الفرقة السادسة المدرعة بالجيش الثاني الميداني يوم السادس من اكتوبر عام 2016 بمناسبة الذكرى 43 لانتصارات اكتوبر 73، ظهر الرادار Protivnik-GE، ولم يٌُعلن نهائيا عن هذه الصفقة من قبل الجانبين المصري والروسي.

رابط لفيديو تفتيش الفرقة ويظهر الرادار في الثانية 0:55 :
https://goo.gl/XtvpOh

وكان هذا الرادار قد ظهر بالتمويه الصحراوي المماثل للتمويه المصري ( كما هو واضح في الصور ) في معرض " Army 2016 " الروسي الدولي للسلاح في شهر سبتمبر 2016.

هذا وظهر الرادار للمرة الثانية خلال الاصطفاف العسكري لعناصر من قوات الدفاع الجوي بقاعدة محمد نجيب العسكري ضمن الاحتفال بتخريج الكليات العسكرية يوم 22 يوليو 2017.
______________________________________

Thunderbolt

18199046_445748105786370_8612476868407075694_n.pngCapture33.pngInkedScreenshot_2017-07-24-13-20-07_LI.jpg20139924_1224252144353919_8474400592987292518_n.jpg

التعديل الأخير:

MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
839
الإعجابات
1,346
النقاط
570
الدولة
Egypt

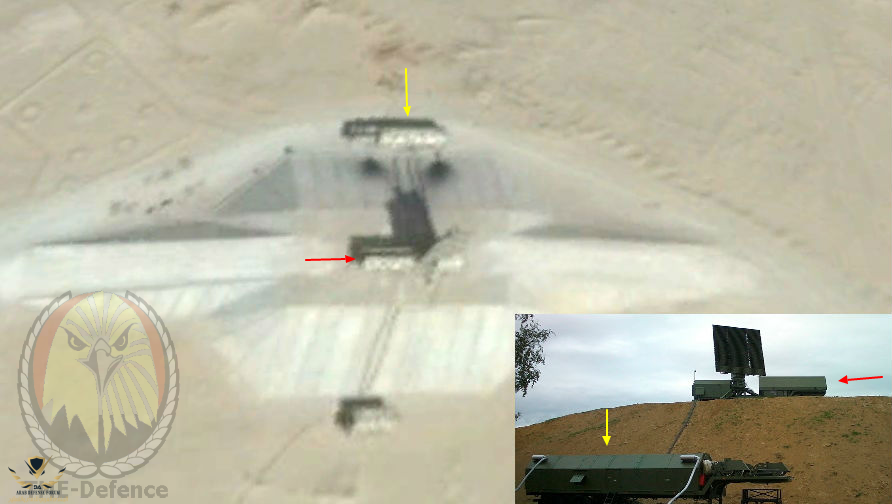

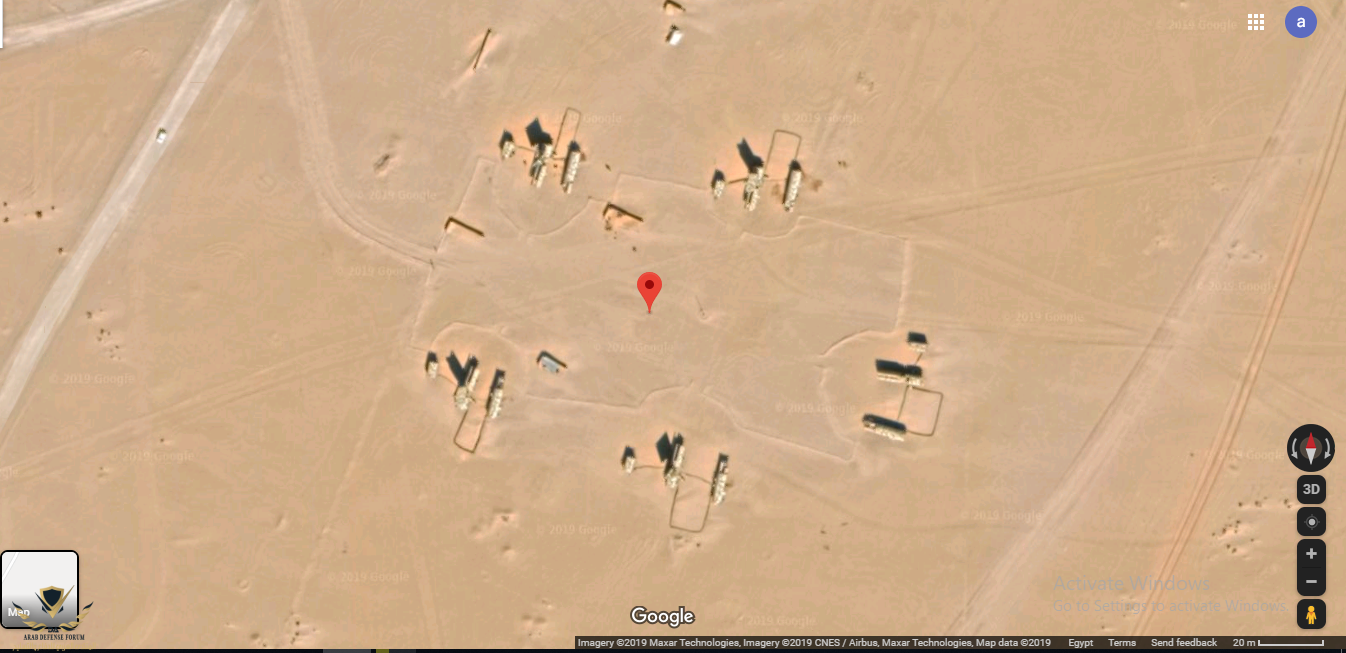

مدينة رأس غارب - محافظة البحر الأحمر
بما انها موجودة بقى 😀

حطة رادار ما وراء الأفق RESONANCE-NE

محطة الرادار RESONANCE-NE هو من فئة رادارات ما فوق الأفق OVER THE HORIZON OTH ويعمل في من الرادارات المترية METRIC WAVE BAND ويعتمد مبدأ عملها على انعكاس موجات الرادار على طبقة الأيونوسفير في الغلاف الجوي ما يزيد من حدة فعاليتها على الأسطح العاكسة وهذا ما يمكن من إلغاء تقنيات التقليل من شبحية الأجسام الطائرة، وهذا يمكنها من كشف الأهداف من مسافات بعيدة جداً بخلاف الرادارات الأخرى التي تنتشر موجاتها في خط مستقيم مما يجعل مداها قصيرا.

محطة RESONSNCE-NE هي محطة رادار 3D ثلاثية الأبعاد تستخدم تقنية PESA مع مسح متزامن على كل جميع الأسطح وتحليل رقمي للبيانات الواردة مع القدرة العالية للعمل كمركز قيادة صواريخ للتنسيق بين ألوية الصواريخ والمقاتلات الإعتراضية ومقاتلات السيادة الجوية.



رادارات ما فوق الأفق تستطيع الكشف تقريبا عن جميع الأهداف الجوية وعلى رأسها الأهداف الصواريخ الكروز والصواريخ SUPERSONIC وكذلك عن السفن على سطح البحر.



ومن بين خصائص محطة الرادار REZONANS-NE هو المسح ذو التدفق العالي الناتج عن وجود منظومات هوائيات الرادار الثابت عكس ما هي عليه الرادارات الدوارة.



نسبة مسح محطة الرادار REZONANS-NE هي 0.6 إلى 3.2 مع تغطية كبيرة للمجال الجوي حتى مسافة 600 كم في النطاق الأول AERODYNAMIC MODE وحتى مسافة 1100 كم في النطاق الثاني BALLISTIC MODE.



هذا المجمع الراداري يمتلك رادار ثانوي معقد للبت في المعلومات الآنية والحصول على بيانات في الأنماط RBS و MX-10 و 12 لأغراض حل مشاكل الملاحة الجوية.



كما توجد خاصية أخرى تتميز بها المحطة الرادارية REZONANCE-NE عن غيره و هي فعاليته الكبيرة وطول مدته التشغيلية (العمر الإفتراضي) فغياب الهياكل الدوارة في جهاز تغذية الرادار والتطبيق الشامل (للتقنيات الرقمية وأشباه الموصلات) في معدات الرادار تسمح بتشغيل الرادار بشكل متواصل لمدة أشهر مع القيام بعمليات صيانة لمدة ساعات كل سنة، وأهم مميزات رادار REZONANS-NE تتمثل في كونه منصة لمركزية المعلومات الجوية المستخلصة من قدرات الرادار الذاتية أو من مصادر أخرى.



وبحسب معطيات البحوث فإنه يمكن ملاحظة الإنعكاس القابل للكشف للموجات الكهرو مغناطيسية للعناصر الهيكلية للأهداف الجوية في النطاق الموجي 35-70 MHz وبما أن محطة الرادار REZONANCE-NE تغطي هذه الموجة فإنه يمكنها كشف الأهداف الشبحية مثل B-2 وF35 إضافة إلى الصواريخ الشبحية الجوالة.



المحطة RESONANCE-NE تتوافق مع جميع أنظمة القيادة والسيطرة (C2 و C3 و C4 و C5).



ولزيادة الدقة في تصنيف الأهداف والتخفيف من عبىء تحليل البيانات، فقد تم دمج جهاز إلتقاط ADS-B ، LIRA VME مع الرادار والذي يسمح بالكشف عن أجهزة التتبع ADS-B عندما تكون في وضعية التشغيل، إضافة إلى المجمع الكهرو بصري OBZOR-E الذي يلتقط صور مختلف الأجسام الطائرة والمقذوفات في الجو من مسافات بعيدة في النهار كما في الليل.


ملحوظة: مجمع OBZOR-E الكهروبصري يمكنه اكتشاف الأهداف الجوية في نطاق التردد البصري ويمكن التعرف على الطائرات الصديقة من المعادية والتعرف على مختلف أنواع الطائرات وتوقع مسار الطيران كما يمكنه تحديد معالم مسار الهدف الجوي (المدى والسمت ودرجة الإرتفاع والمسار والسرعة)، كذلك يساهم مجمع OBZOR-E الكهروبصري في تعزيز المقاومة ضد التشويش للرادار كما يمنح المجمع نوعية جيدة في التقاط الأهداف على ارتفاع منخفض وفي الفضاء الميت (حيز الصمت) على مسافة قريبة من الرادار.

إستعمال رادار REZONANCE-NE مرتبط مع مصادر المعلومات الإضافية يمنح الميزات التالية بالمقارنة مع الرادرات الأخرى:

أ – مدى إكتشاف الأهداف بعيدة المدى : من (10 – 1100) كم.

ب – إكتشاف الأهدف الجوية على إرتفاع : من (50 – 100) كم.

ج – إكتشاف الأهداف مهما كانت سرعتها : من (0.1 – 700) متر في الثانية.

د – جودة عالية و دقة في قياس الإحداثيات للهدف الجوي.

ه – التعرف على فئات وأنواع الأهداف (صواريخ – وطائرات – ودرونز ).

و – حساب مسارات ونقاط إصابة الاهداف الباليستية.

ز – اكتشاف ومتابعة الدرونات والتي تشتمل على الطائرات بدون طيار التي يتم إطلاقها من الطائرات كأهداف خداعية “شراك جوية”.

ح – التعرف الدقيق على عدد معين من الأهداف ضمن مجموعة جوية وتصنيفها ،،،، مع المقاومة الكبيرة للتشويش و حساب الزيادات على التشويش النشط.

ط – التعرف على الصديق من العدو IFF والحصول على بيانات التحليق للأهداف الجوية.


من أهم مميزات محطة الرادار RECONANCE-NE مع الأنظمة المساعدة التى تم ذكرها القدرة على توجيه الصواريخ المضادة للطائرات للأهداف في النمط الشبه أوتوماتيكي والقدرة على تحييد الصواريخ المضادة للإشعاعات المضادة للرادارات ARM.


تملك المحطة القدرة على حساب إحداثيات منظومات الأسلحة البرية المدفعية بأنواعها والتي تطلق نيرانها بإتجاه الرادار.


المواصفات العامة للمحطة RECONANCENE:

– النطاق الترددي: VHF

– نطاق التغطية: 360° درجة

– إرتفاع التغطية: 0 – +80° درجة

– مدى الكشف : 10 – 1100 كم

– ارتفاع الكشف: +100 كم

– الدقة في كشف الأهداف:

• بالنسبة للمدى: 300 متر

• بالنسبة للزاوية: 15° درجة

• بالنسبة للإرتفاع: 1.5° درجة

• بالنسبة للسرعة: 1 – 1.5 متر في الثانية

– يبلغ معدل تحديث البيانات: 1 – 10 ثانية ..

– عدد الأهداف التى يمكن تتبعها: +/- 500 هدف

– الوقت الازم لتشغيل المحطة:10 دقيقة

– طاقم تشغيل المحطة في ONE SHIFT : 3 أفراد

– نظام الإمداد بالطاقة PSS: شبكة الكهرباء العامة عن طريق مصدر 3 × 220 VAC على تردد 50 HZ

– قدرة (POWER CONSUMPTION) : (100) KW

– تستطيع المحطة الرادارية RECONANCE-NE العمل في درجات حرارة من -40° وحتى +50° وسرعة رياح تبلغ <50 متر في الثانية

– يمكن نقل المحطة الرادارية RECONANCE-NE عن طريق الطرق البرية والسكك الحديدية والسفن

– تبلغ عدد ساعات الصيانة السنوية: 160 ساعة

– من مميزات المحطة أيضا الإرسال المتزامن لبيانات الرادار وبشكل آني لمراكز القيادة والسيطرة المعنية بالإضافة إلى انخفاض الكلفة التشغيلية وكلفة تكوين كوادر وأطقم السلاح.


بما انها موجودة فى راس غارب فمجال تغطيتها تقريبا لحدود العراق .

منقول من صفحة حماء السماء عالفيس بوك


Trojan King

وزيــر الــدفـــاع
إنضم
8 أغسطس 2009
المشاركات
1,901
الإعجابات
2,237
النقاط
1,090
الدولة
Egypt
بما انها موجودة بقى 😀

حطة رادار ما وراء الأفق RESONANCE-NE

محطة الرادار RESONANCE-NE هو من فئة رادارات ما فوق الأفق OVER THE HORIZON OTH ويعمل في من الرادارات المترية METRIC WAVE BAND ويعتمد مبدأ عملها على انعكاس موجات الرادار على طبقة الأيونوسفير في الغلاف الجوي ما يزيد من حدة فعاليتها على الأسطح العاكسة وهذا ما يمكن من إلغاء تقنيات التقليل من شبحية الأجسام الطائرة، وهذا يمكنها من كشف الأهداف من مسافات بعيدة جداً بخلاف الرادارات الأخرى التي تنتشر موجاتها في خط مستقيم مما يجعل مداها قصيرا.

محطة RESONSNCE-NE هي محطة رادار 3D ثلاثية الأبعاد تستخدم تقنية PESA مع مسح متزامن على كل جميع الأسطح وتحليل رقمي للبيانات الواردة مع القدرة العالية للعمل كمركز قيادة صواريخ للتنسيق بين ألوية الصواريخ والمقاتلات الإعتراضية ومقاتلات السيادة الجوية.



رادارات ما فوق الأفق تستطيع الكشف تقريبا عن جميع الأهداف الجوية وعلى رأسها الأهداف الصواريخ الكروز والصواريخ SUPERSONIC وكذلك عن السفن على سطح البحر.



ومن بين خصائص محطة الرادار REZONANS-NE هو المسح ذو التدفق العالي الناتج عن وجود منظومات هوائيات الرادار الثابت عكس ما هي عليه الرادارات الدوارة.



نسبة مسح محطة الرادار REZONANS-NE هي 0.6 إلى 3.2 مع تغطية كبيرة للمجال الجوي حتى مسافة 600 كم في النطاق الأول AERODYNAMIC MODE وحتى مسافة 1100 كم في النطاق الثاني BALLISTIC MODE.



هذا المجمع الراداري يمتلك رادار ثانوي معقد للبت في المعلومات الآنية والحصول على بيانات في الأنماط RBS و MX-10 و 12 لأغراض حل مشاكل الملاحة الجوية.



كما توجد خاصية أخرى تتميز بها المحطة الرادارية REZONANCE-NE عن غيره و هي فعاليته الكبيرة وطول مدته التشغيلية (العمر الإفتراضي) فغياب الهياكل الدوارة في جهاز تغذية الرادار والتطبيق الشامل (للتقنيات الرقمية وأشباه الموصلات) في معدات الرادار تسمح بتشغيل الرادار بشكل متواصل لمدة أشهر مع القيام بعمليات صيانة لمدة ساعات كل سنة، وأهم مميزات رادار REZONANS-NE تتمثل في كونه منصة لمركزية المعلومات الجوية المستخلصة من قدرات الرادار الذاتية أو من مصادر أخرى.



وبحسب معطيات البحوث فإنه يمكن ملاحظة الإنعكاس القابل للكشف للموجات الكهرو مغناطيسية للعناصر الهيكلية للأهداف الجوية في النطاق الموجي 35-70 MHz وبما أن محطة الرادار REZONANCE-NE تغطي هذه الموجة فإنه يمكنها كشف الأهداف الشبحية مثل B-2 وF35 إضافة إلى الصواريخ الشبحية الجوالة.



المحطة RESONANCE-NE تتوافق مع جميع أنظمة القيادة والسيطرة (C2 و C3 و C4 و C5).



ولزيادة الدقة في تصنيف الأهداف والتخفيف من عبىء تحليل البيانات، فقد تم دمج جهاز إلتقاط ADS-B ، LIRA VME مع الرادار والذي يسمح بالكشف عن أجهزة التتبع ADS-B عندما تكون في وضعية التشغيل، إضافة إلى المجمع الكهرو بصري OBZOR-E الذي يلتقط صور مختلف الأجسام الطائرة والمقذوفات في الجو من مسافات بعيدة في النهار كما في الليل.


ملحوظة: مجمع OBZOR-E الكهروبصري يمكنه اكتشاف الأهداف الجوية في نطاق التردد البصري ويمكن التعرف على الطائرات الصديقة من المعادية والتعرف على مختلف أنواع الطائرات وتوقع مسار الطيران كما يمكنه تحديد معالم مسار الهدف الجوي (المدى والسمت ودرجة الإرتفاع والمسار والسرعة)، كذلك يساهم مجمع OBZOR-E الكهروبصري في تعزيز المقاومة ضد التشويش للرادار كما يمنح المجمع نوعية جيدة في التقاط الأهداف على ارتفاع منخفض وفي الفضاء الميت (حيز الصمت) على مسافة قريبة من الرادار.

إستعمال رادار REZONANCE-NE مرتبط مع مصادر المعلومات الإضافية يمنح الميزات التالية بالمقارنة مع الرادرات الأخرى:

أ – مدى إكتشاف الأهداف بعيدة المدى : من (10 – 1100) كم.

ب – إكتشاف الأهدف الجوية على إرتفاع : من (50 – 100) كم.

ج – إكتشاف الأهداف مهما كانت سرعتها : من (0.1 – 700) متر في الثانية.

د – جودة عالية و دقة في قياس الإحداثيات للهدف الجوي.

ه – التعرف على فئات وأنواع الأهداف (صواريخ – وطائرات – ودرونز ).

و – حساب مسارات ونقاط إصابة الاهداف الباليستية.

ز – اكتشاف ومتابعة الدرونات والتي تشتمل على الطائرات بدون طيار التي يتم إطلاقها من الطائرات كأهداف خداعية “شراك جوية”.

ح – التعرف الدقيق على عدد معين من الأهداف ضمن مجموعة جوية وتصنيفها ،،،، مع المقاومة الكبيرة للتشويش و حساب الزيادات على التشويش النشط.

ط – التعرف على الصديق من العدو IFF والحصول على بيانات التحليق للأهداف الجوية.


من أهم مميزات محطة الرادار RECONANCE-NE مع الأنظمة المساعدة التى تم ذكرها القدرة على توجيه الصواريخ المضادة للطائرات للأهداف في النمط الشبه أوتوماتيكي والقدرة على تحييد الصواريخ المضادة للإشعاعات المضادة للرادارات ARM.


تملك المحطة القدرة على حساب إحداثيات منظومات الأسلحة البرية المدفعية بأنواعها والتي تطلق نيرانها بإتجاه الرادار.


المواصفات العامة للمحطة RECONANCENE:

– النطاق الترددي: VHF

– نطاق التغطية: 360° درجة

– إرتفاع التغطية: 0 – +80° درجة

– مدى الكشف : 10 – 1100 كم

– ارتفاع الكشف: +100 كم

– الدقة في كشف الأهداف:

• بالنسبة للمدى: 300 متر

• بالنسبة للزاوية: 15° درجة

• بالنسبة للإرتفاع: 1.5° درجة

• بالنسبة للسرعة: 1 – 1.5 متر في الثانية

– يبلغ معدل تحديث البيانات: 1 – 10 ثانية ..

– عدد الأهداف التى يمكن تتبعها: +/- 500 هدف

– الوقت الازم لتشغيل المحطة:10 دقيقة

– طاقم تشغيل المحطة في ONE SHIFT : 3 أفراد

– نظام الإمداد بالطاقة PSS: شبكة الكهرباء العامة عن طريق مصدر 3 × 220 VAC على تردد 50 HZ

– قدرة (POWER CONSUMPTION) : (100) KW

– تستطيع المحطة الرادارية RECONANCE-NE العمل في درجات حرارة من -40° وحتى +50° وسرعة رياح تبلغ <50 متر في الثانية

– يمكن نقل المحطة الرادارية RECONANCE-NE عن طريق الطرق البرية والسكك الحديدية والسفن

– تبلغ عدد ساعات الصيانة السنوية: 160 ساعة

– من مميزات المحطة أيضا الإرسال المتزامن لبيانات الرادار وبشكل آني لمراكز القيادة والسيطرة المعنية بالإضافة إلى انخفاض الكلفة التشغيلية وكلفة تكوين كوادر وأطقم السلاح.


بما انها موجودة فى راس غارب فمجال تغطيتها تقريبا لحدود العراق .

منقول من صفحة حماء السماء عالفيس بوك
هل هي محطة واحدة فقط المذكورة براس غارب ام يوجد محطة أو محطات أخرى؟


MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
839
الإعجابات
1,346
النقاط
570
الدولة
Egypt
هل هي محطة واحدة فقط المذكورة براس غارب ام يوجد محطة أو محطات أخرى؟
الحقيقة مش عارف انا اتفاجأت زى زيك كدة :LOL:

حاليا معتقدتش ان فيه محطة تانية و ان وجدت اعتقد هتكون فى الصحرا الغربية


MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
839
الإعجابات
1,346
النقاط
570
الدولة
Egypt
طب علي كده
حد يوضح بصوره ولا بحاجه مدي رصدها من الموقع ده
لو المدى الباليستى:
الجنوب حتى تقريبا الخرطوم و شمالا حتى انقرة
شرقا حتى بغداد و غربا حتى بنى غازى

لو المدى العادى:
الجنوب حتى حلايب و شلاتين و شمال شرق حتى مرتفعات الجولان ( الشمال الفعلى فى البحر المتوسط و قبل قبرص)
شرقا حتى تبوك و نصف الاردن و غربا الفرافرة

دة امديات تقريبية

إنضم
8 سبتمبر 2016
المشاركات
461
الإعجابات
821
النقاط
580
ماشاء الله تبارك تقرير مميز مصر ملغمه دفاعات جوي شرقيه غربيه

وهذا يجعل الدفاع الجوي المصري صمام امان لجمهوريه مصر


اتمنى لهم التوفيق والمزيد من التطور وشويه اس 400 (y)


(the eagle)

:: عضو ::
إنضم
30 مارس 2019
المشاركات
117
الإعجابات
278
النقاط
110
الدولة
Egypt
لو المدى الباليستى:
الجنوب حتى تقريبا الخرطوم و شمالا حتى انقرة
شرقا حتى بغداد و غربا حتى بنى غازى

لو المدى العادى:
الجنوب حتى حلايب و شلاتين و شمال شرق حتى مرتفعات الجولان ( الشمال الفعلى فى البحر المتوسط و قبل قبرص)
شرقا حتى تبوك و نصف الاردن و غربا الفرافرة

دة امديات تقريبية
ممتاز قوي

  • إعجاب
التفاعلات: MaD

MaD

:: عضو ::
إنضم
24 أكتوبر 2016
المشاركات
839
الإعجابات
1,346
النقاط
570
الدولة
Egypt
ماشاء الله تبارك تقرير مميز مصر ملغمه دفاعات جوي شرقيه غربيه

وهذا يجعل الدفاع الجوي المصري صمام امان لجمهوريه مصر


اتمنى لهم التوفيق والمزيد من التطور وشويه اس 400 (y)
مش عارف ليه عندى احساس اننا هنلاقى المقابل الصينى كما حدث مع المغرب ( الاس 300) او سكاى دراجون على الاقل


abo alqasem

:: عضو ::
إنضم
25 أغسطس 2016
المشاركات
2,762
الإعجابات
9,621
النقاط
675
الدولة
Egypt
منظومة الدفاع الجوي بعيد المدى " S-300VM " المُجنزرة العاملة لدى قوات الدفاع الجوي المصري، مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحرواية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات.

الدوائر في الصورة الأولى تُوضح مدايات التغطية الرادارية والاشتباك بالصواريخ على النحو الآتي :

- الدائرة الأكبر باللون الأبيض تُشير إلى مدى الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، والبالغ 500 كم مع قدرة الرصد حتى ارتفاع 60 كم. وهو الرادار الرئيسي للمنظومة إلى جانب رادرين أخرين لتوجيه الصواريخ ومسح القطاعات ورصد وتتبع وامساك الصواريخ الجوالة والبالستيكية والاهداف الشبحية وذات المقاطع الرادارية المُنخفضة، ويبلغ مدى كل منهما 400 كم.

- الدائرة الثانية تُوضّح مدى الاشتباك الأقصى للصاروخ 9M82MDE، وهو نُسخة مُوسّعة المدى من الصاروخ 9M92ME، ويختص بالتعامل مع الصواريخ البالستيكية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 350 كم، والإرتفاع 25 متر وحتى 30 كم، ويبلغ مدى الاشتباك ضد الصواريخ البالستيكية 30 كم والارتفاع 1 - 25 كم.

- الدائرة الثالثة تُوضح مدى الاشتباك الأقصى للصاروخ 9M92ME والبالغ 250 كم، ويمتلك نفس المواصفات سالفة الذكر.

- الدائرة الرابعة والأخيرة تُوضّح مدى الاشتباك الأقصى للصاروخ 9M83ME، وهو مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ البالستيكية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 130 كم والارتفاع 25 متر - 30 كم، وبلغ مدى الاشتباك ضد الصواريح البالستيكية 40 كم والارتفاع 1 - 25 كم.
