منظومة الدفاع الجوي بعيد المدى " S-300VM " المُجنزرة العاملة لدى قوات الدفاع الجوي المصري، مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحرواية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات.

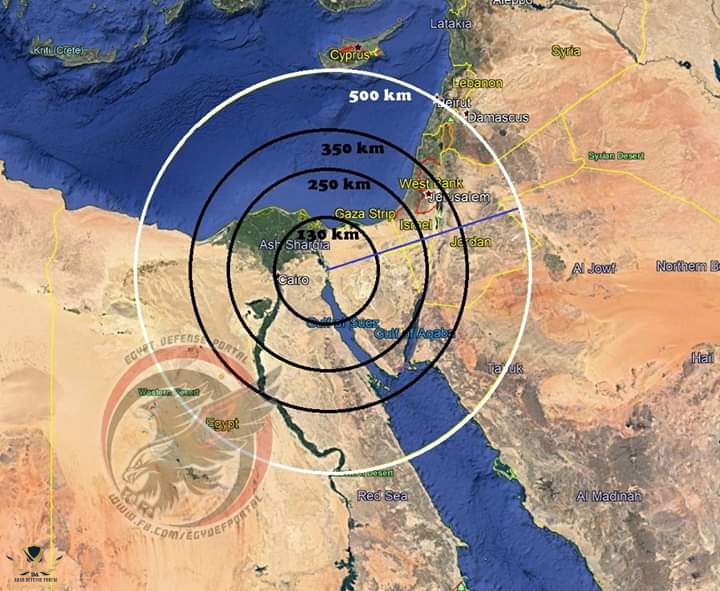

الدوائر في الصورة الأولى تُوضح مدايات التغطية الرادارية والاشتباك بالصواريخ على النحو الآتي :

- الدائرة الأكبر باللون الأبيض تُشير إلى مدى الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، والبالغ 500 كم مع قدرة الرصد حتى ارتفاع 60 كم. وهو الرادار الرئيسي للمنظومة إلى جانب رادرين أخرين لتوجيه الصواريخ ومسح القطاعات ورصد وتتبع وامساك الصواريخ الجوالة والبالستيكية والاهداف الشبحية وذات المقاطع الرادارية المُنخفضة، ويبلغ مدى كل منهما 400 كم.

- الدائرة الثانية تُوضّح مدى الاشتباك الأقصى للصاروخ 9M82MDE، وهو نُسخة مُوسّعة المدى من الصاروخ 9M92ME، ويختص بالتعامل مع الصواريخ البالستيكية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 350 كم، والإرتفاع 25 متر وحتى 30 كم، ويبلغ مدى الاشتباك ضد الصواريخ البالستيكية 30 كم والارتفاع 1 - 25 كم.

- الدائرة الثالثة تُوضح مدى الاشتباك الأقصى للصاروخ 9M92ME والبالغ 250 كم، ويمتلك نفس المواصفات سالفة الذكر.

- الدائرة الرابعة والأخيرة تُوضّح مدى الاشتباك الأقصى للصاروخ 9M83ME، وهو مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ البالستيكية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 130 كم والارتفاع 25 متر - 30 كم، وبلغ مدى الاشتباك ضد الصواريح البالستيكية 40 كم والارتفاع 1 - 25 كم.

مشاهدة المرفق 208428
اشمعني بياخدو نفس النقطة يقيسو منها المدي....اهو في ردار الانذار المبكر بتاع الموضوع لان موقعه هناك اصلا ....لكن اكيد الردارات بتاعة المنظومة في اماكن اخري ولو في منها متحرك يعالم هم فين



لقد اثار احد الإخوه هذا الموضوع من فتره والصراحه لا أتذكره. ولكن طبعا تم الهجوم عليه و نفي الخبر تماما. و تم إعطاءنا دروس بالبوعد عن نظريه اخفاء الأسلحة. وان العالم الان بعيد كل البوعد عن هذا. و. و. و.
و بعد نشر المنظومة و تظبطها يتم الإعلان.
وحتي ان دهب البعض بمنتهي الصفاقه الي الادعاء بضعف قدرات الدفاع الجوي المصري وعدم قدرته علي رصد و استهداف الصواريخ الباليستيه.
نظرو مع مصر في أي سلاح.
الا الدفاع الجوي.....

لقد اثار احد الإخوه هذا الموضوع من فتره والصراحه لا أتذكره. ولكن طبعا تم الهجوم عليه و نفي الخبر تماما. و تم إعطاءنا دروس بالبوعد عن نظريه اخفاء الأسلحة. وان العالم الان بعيد كل البوعد عن هذا. و. و. و.
و بعد نشر المنظومة و تظبطها يتم الإعلان.
وحتي ان دهب البعض بمنتهي الصفاقه الي الادعاء بضعف قدرات الدفاع الجوي المصري وعدم قدرته علي رصد و استهداف الصواريخ الباليستيه.
نظرو مع مصر في أي سلاح.
الا الدفاع الجوي.....
كان اسمه علاكارد
او دراكولا ?

لحظة إطلاق صاروخ دفاع جوى من منظومة TOR-M1 تابعة لقوات الدفاع الجوى المصرى

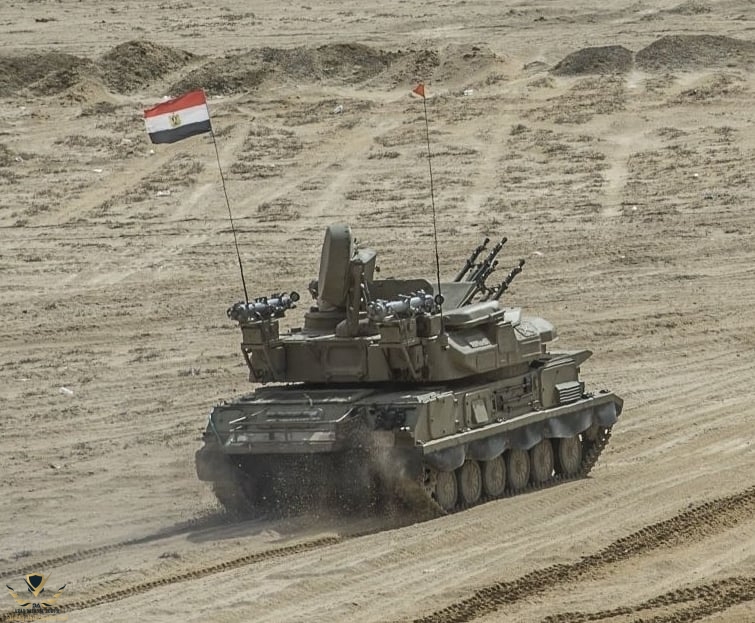

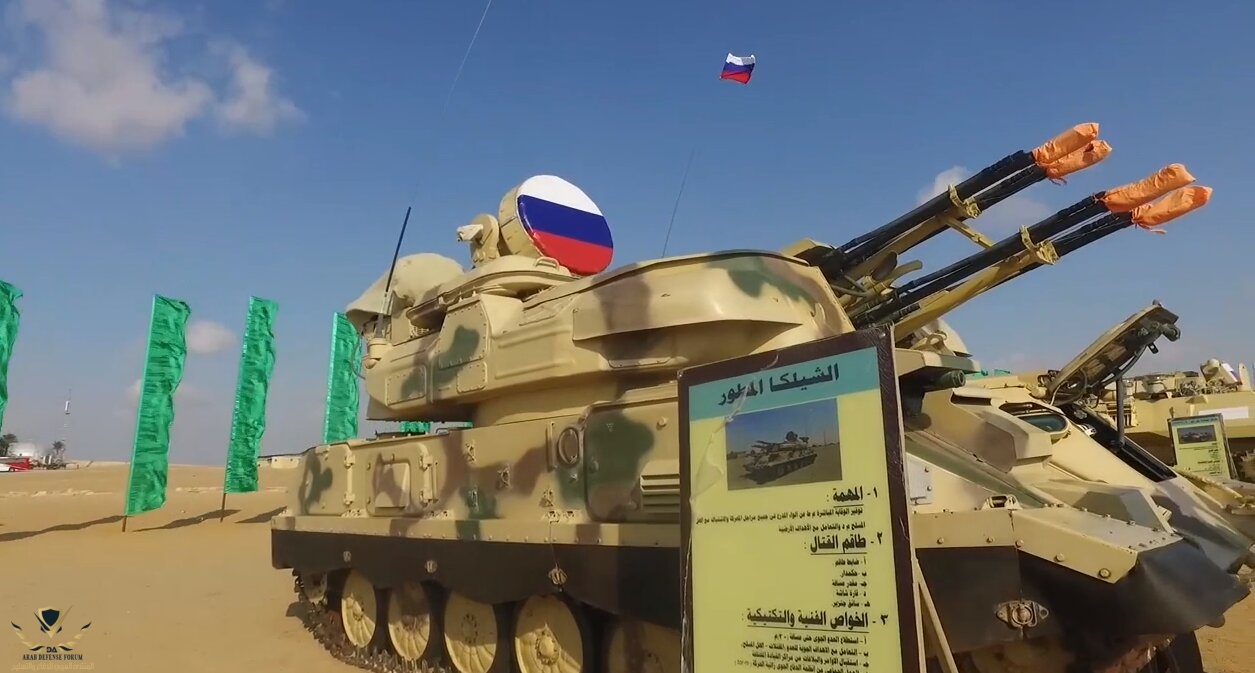

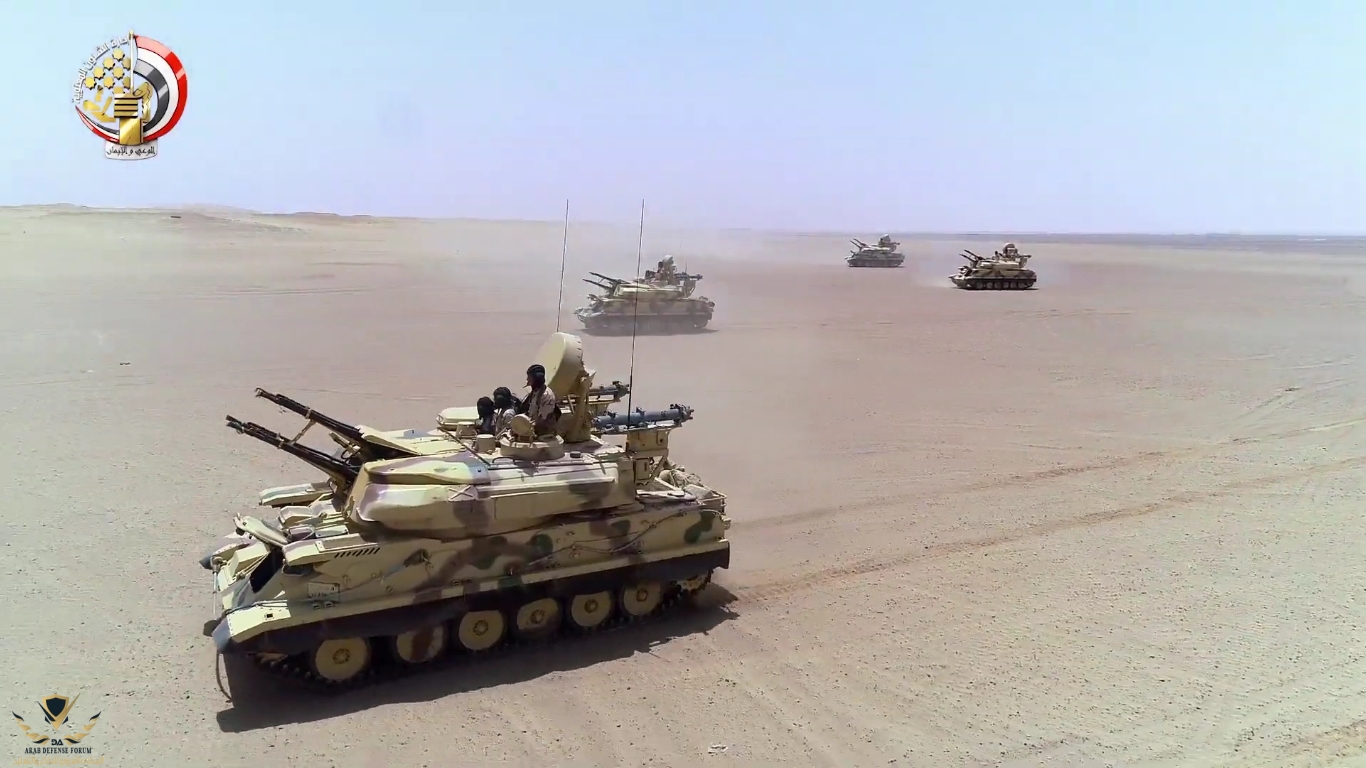

نظام الدفاع الجوى المدفعي / الصاروخي شيلكا المطور (ZSU-23-4M4) لقوات #الدفاع_الجوى_المصرية

تتسلح منظومة الشيلكا من 4 مدافع عيار 23 ملم (يبلغ مداها المؤثر 2.5 كم أفقياً و 1.5 كم رأسياً) تبلغ كثافتها النيرانية 4000 طلقة فى الدقيقة الواحدة و يمكنها التعامل مع الأهداف البرية أيضاً + 4 صواريخ ايجلا اس SA-18 Igla على الجانبين (بمدى 5.2 - 6 كم و أقصى إرتفاع 3500 متر)

ADMIN : 4 EGY ARMY


75553098_1347104815460309_6773115773129850880_n (1).jpg

بعض الأسلحة الجديدة التى دخلت الخدمة لدى قوات الدفاع الجوى المصرية خلال الخمس سنوات الأخيرة

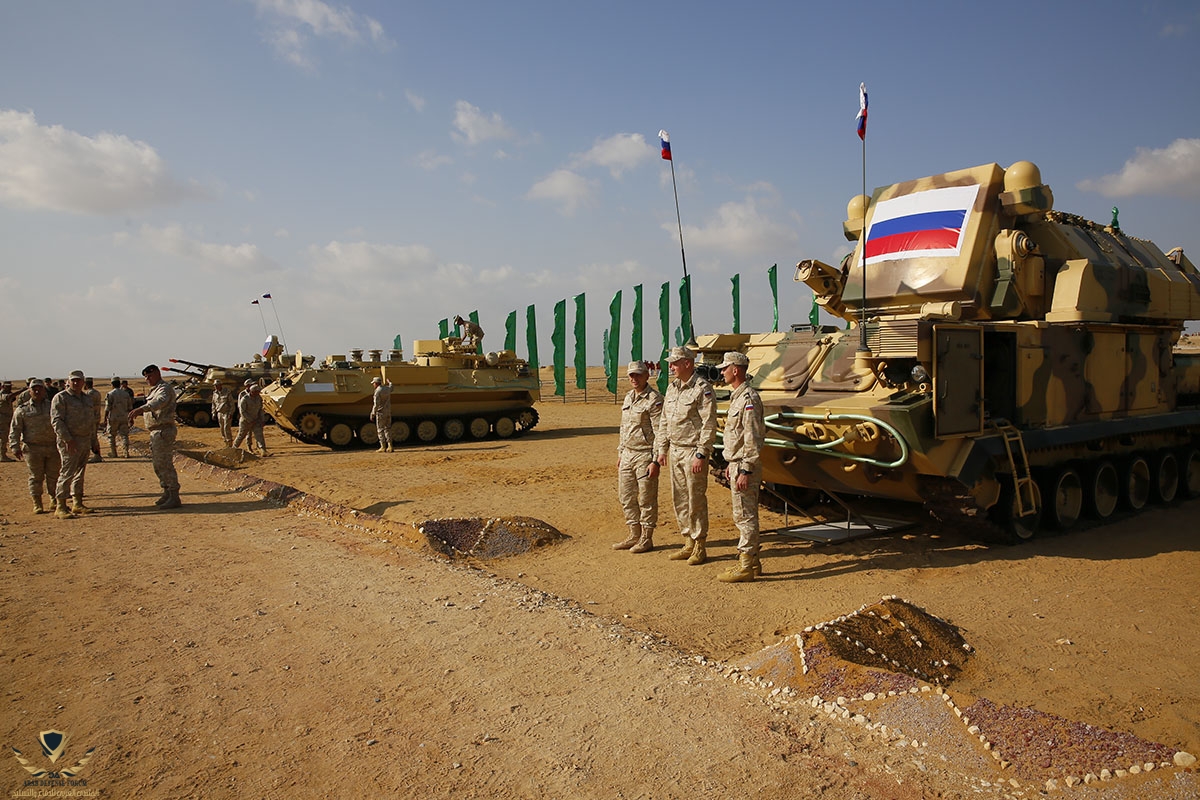

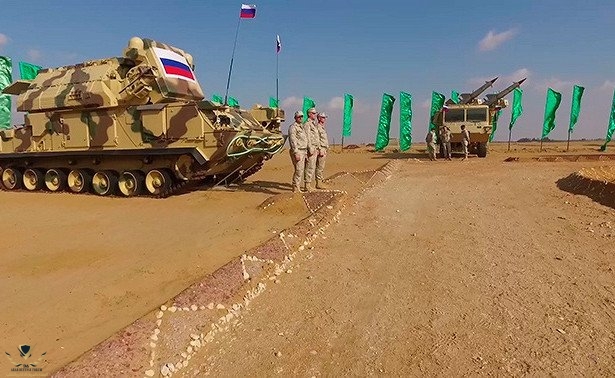

1- نظام الدفاع الجوي الروسي قصير المدى Tor M2E ذاتي الحركة المُجنزر، عالي الفاعلية ضد الصواريخ الجوالة ومُختلف المقذوفات والذخائر الجوية والطائرات المقاتلة والمروحيات والطائرات بدون طيار. يصل مداه إلى 15 كم وأقصى إرتفاع 10 كم.

2- نظام الدفاع الجوي الألماني متوسط المدى IRIS-T SLM المركزي ( ترمز M إلى " متوسط المدى Medium Range " وSL إلى " المُطلق أرضاً Surface Launched ) القادر على التعامل مع مختلف التهديدات الجوية ( ماعدا الصواريخ البالستيكية ) شاملة الصواريخ الجوالة والطائرات بدون طيار والمروحيات والمقاتلات. يصل مداه إلى 40 كم والارتفاع 20 كم. ( بحسب جريدة " راينش بوست Rheinische Post " الألمانية في سبتمبر 2018، فإن الحكومة الإتحادية " Bundesregierung " وافقت على عدد من عقود التسليح لمصر شاملة 7 منظومات IRIS-T SLM " )

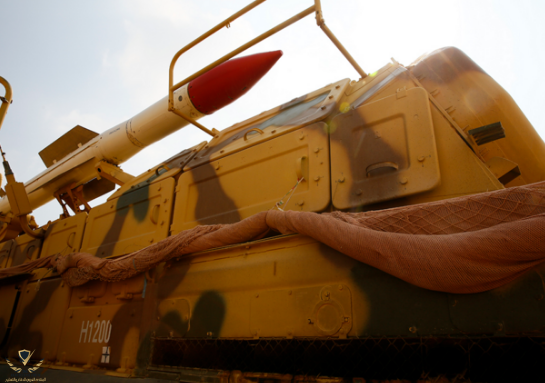

3- نظام الدفاع الجوي الروسي متوسط المدى Buk M2E ذاتي الحركة المُجنزر، عالي الفاعلية ضد الصواريخ البالستيكية التكتيكية ( المُطلقة من مسافة تصل إلى 200 كم ) والصواريخ الجوالة والصواريخ المضادة للرادار ومختلف أنواع الطائرات والمروحيات. يصل مداه إلى 45 كم والإرتفاع 15 متر - 25 كم، ويستطيع الإشتباك أيضاً مع الأهداف البحرية على مسافة 25 كم والأرضية على مسافة 15 كم.

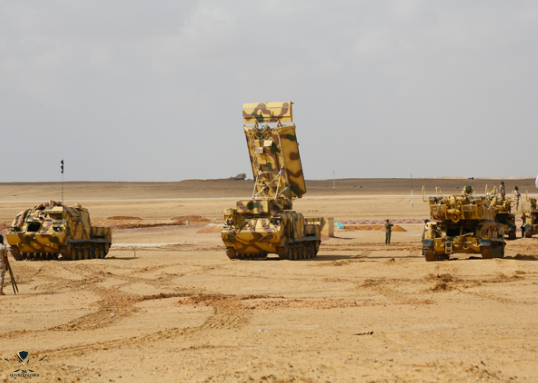

4- نظام الدفاع الجوي الروسي بعيد المدى S-300VM (Antey-2500) عالي الفاعلية ضد الصواريخ البالستيكية قصيرة ومتوسطة المدى ( المُطلقة من مسافات تصل إلى 2500 كم ) والطائرات الإستراتيجية ( طائرات الإنذار المبكر والحرب الإلكترونية والإستطلاع الجوي ) والطائرات المقاتلة والصواريخ الجوالة ومُختلف التهديدات الجوية على جميع المستويات. يبلغ مداه الأقصى 350 كم ضد الطائرات و40 كم ضد الصواريخ الباليستية وأقصى إرتفاع 30 كم. ( تسلمت مصر 4 بطاريات إلى جانب المباحثات حول عدد إضافي منه ومن الـS-400 ).

5- رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، وهو مُصمم لأعمال الإنذار المبكر والمسح الجوي بعيد المدى، ويعمل في نطاق التردد العالي جدا Very High Frequency VHF ذات الاطوال الموجية المترية، والتي تسمح برصد الأهداف الشبحية، متضمنة الصواريخ الجوالة والصواريخ البالستيكية والأهداف الجوية ذات السرعات فرط صوتية Hypersonic ( التي تتجاوز سرعاتها 5 ماخ وتصل إلى 20 ماخ )، وفي مختلف الظروف الجوية، مع حصانة هائلة ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية الكثيفة. يبلغ مدى الرادار 1100 كم، ويصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم، ويمكنه رصد أهداف ذات سرعات فرط صوتية تصل إلى 7 كم / ث ( 25 ألف كم / س )، وكذلك الأهداف ذات السرعات المنخفضة جدا حتى 0.1 متر / ث كالمروحيات في وضع الثبات في الجو، ويستطيع أن يتتبع 500 هدف جوي في وقت واحد، مع قدرة توقع مواضع السقوط للصواريخ البالستيكية من خلال حساب المدى والإتجاه والسرعة.

6- رادار الإنذار المكبر الروسي Protivnik-GE وهو رادار ثلاثي الأبعاد 3D Radar يوفر بشكل أوتوماتيكى قدرة المسح الجوي بعيد المدى ورصد وتتبع الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة والطائرات المسيرة وحتى الأهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات، كما يستطيع الرادار تصنيف الأهداف الجوية حسب نوعها وتحديد التشويش النشط وكذلك تزويد الطيران الصديق بالمعلومات والبيانات الملاحية المختلفة لتوجيه عمليات الدعم الجوي والدفاع الجوي المضاد، ويمتلك تقنيات مصفوفة هوائيات مسح الكتروني Phased Array-Antenna، ويعمل على الطول الموجى L band . . يمتلك الرادار مدى مسح جوي يصل الى 480 كم وارتفاع يصل الى 200 كم. يمكن للرادار رصد 150 هدف جوى فى وقت واحد ويستطيع الرادار العمل بشكل أوتوماتيكى كما يستطيع الرادار اكتشاف الأعطال بشكل أوتوماتيكى

7- رادار الإنذار المبكر البريطاني Commaner SL وهو رادار ثلاثي الأبعاد يقوم بمهام المسح الجوي وقادر على كشف التهديدات الجوية المستقبلية كالطائرات بدون طيار UAV والصواريخ الجوالة Cruise Missiles والذخائر الجوية بعيدة المدى المُطلقة من خارج نطاق الدفاع الجوي Long Range Stand-off Weapons وخاصة على الارتفاعات المنحفضة، وكذلك يمتلك تقنية كشف الإرتفاع من نبضة واحدة في الاتجاه الرأسي Phased mono-pulse height measurement بمعنى انه يمكنه من اول مرة اكتشاف ارتفاع الهدف دون الحاجة الى تأكيد، هذا بالاضافة قدرة تعريف العدو والصديق IFF كرادار مسح ثانوي SSR Secondary Surveillance Radar حيث أن الرادارات الرئيسية Main Radar تقتصر مهمتها فقط على كشف الاهداف الجوية ولكن الرادار الثانوي يعتمد على اجهزة الإستجابة الالكترونية Transponder لمعرفة هوية الطائرة نفسها. يمتلك الرادار مدى مسح افقى يصل الى 470 كم وسقف كشف يصل الى 30 كم.

8- رادار المسح الجوي والإنذار المبكر المصري ثنائي الابعاد ESR-32A، المصمم والمصنع محليا بنسبة 100% من مجهودات إدارة البحوث والتطوير بالقوات المسلحة المصرية. الرادار يصل مداه إلى 250 كم والارتفاع 12 كم، ويصل للاستخدام المدني أيضا لمراقبة وتوجيه حركة الملاحة الجوية، ويجري تطوير نسخة ثلاثية الأبعاد أحدث وأكثر تطوراً يمكن أن يصل مداها إلى 450 كم، ومن المُحتمل أن تظهر خلال فعاليات معرض EDEX-2020.

9- نظام القيادة والسيطرة والاتصالات الروسي Barnaul-T ذاتي الحركة المُجنزر، والمُختص بمهام نقل وتبادل الاتصالات والمعلومات والأوامر، بين مراكز القيادة الرئيسية ووحدات الدفاع الجوي التكتيكية ذاتية الحركة، في مسرح العمليات، لإدارة أعمال القتال والدفاع الجوي بفاعلية عالية.

10- مركز قيادة صواريخ الدفاع الجوي Surface-to-Ari Missile Command Center، مصري الصنع لتحليل وتقييم المخاطر والتهديدات الجوية وتحديد نوعيات أنظمة الدفاع الجوي اللازمة للتعامل معها، ويتم ربطه بسهولة تامة مع كافة مكونات شبكة الدفاع الجوي المصرية، من بطاريات الصواريخ والمدفعية، ووسائل المسح الجوي والإنذار المبكر، أيا كان نوعها ومصدرها.

11- نظام الرصد والتتبع الكهروبصري الحراري KTM Kineto Tracking Mount Model 433 الأمريكي. يمتاز بقدرة هائلة على تتبع الاجسام والاهداف الطائرة بسرعة عالية مع تحديد للمعلومات عن المسافة والسرعة والزمن TSPI Time, Space & Position Information بدقة عالية، ويأتي بتجهيز مُخصص للعمل بدون تدخل بشري Unmanned او للعمل يدويا Manned / Manual Control. وهو يُمثل إضافة قوية لدى الدفاع الجوي المصري لكشف وتتبع الطائرات الشبحية والطائرات بدون طيار، وخاصة تلك المُحلقة على ارتفاعات منخفضة ومنخفضة جدا.

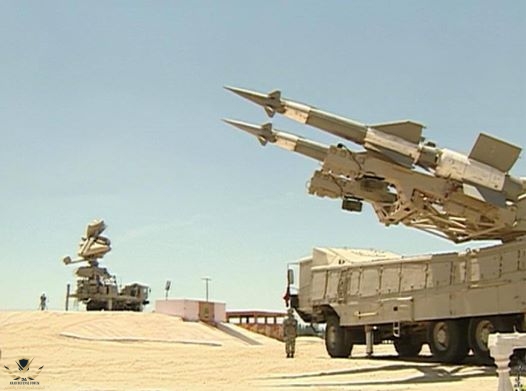

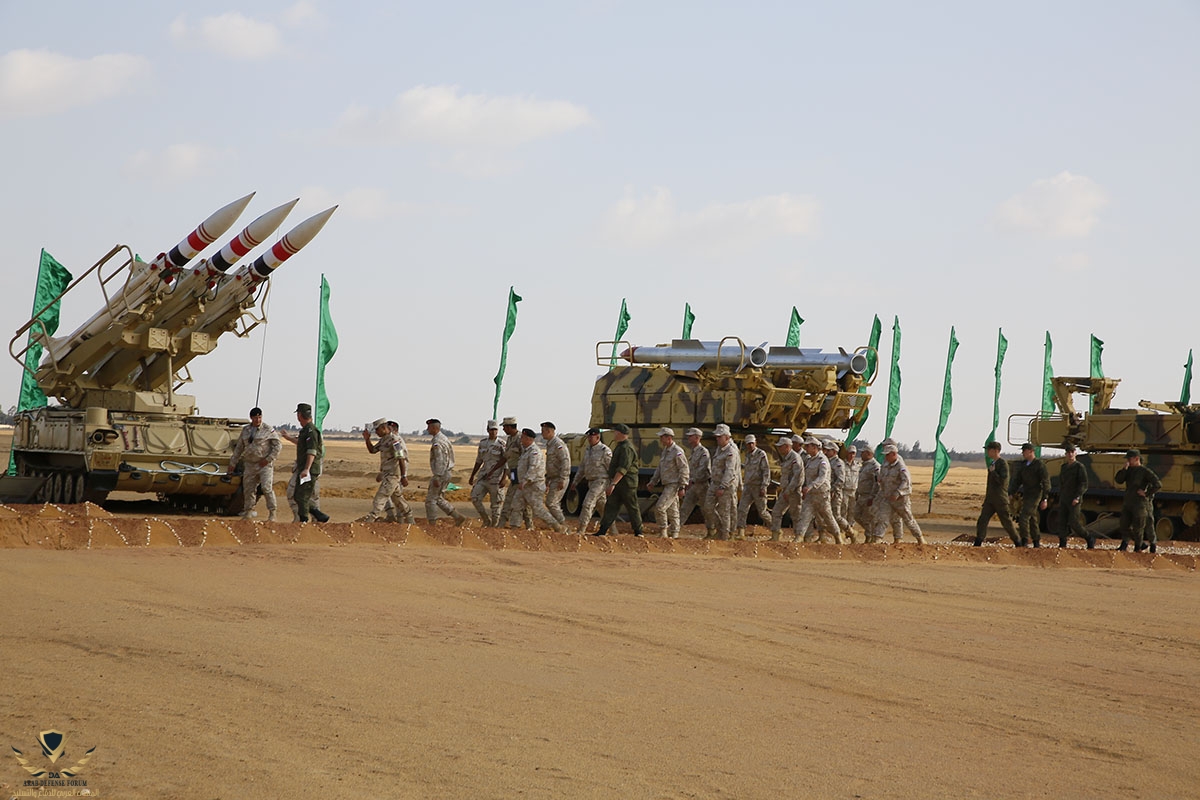

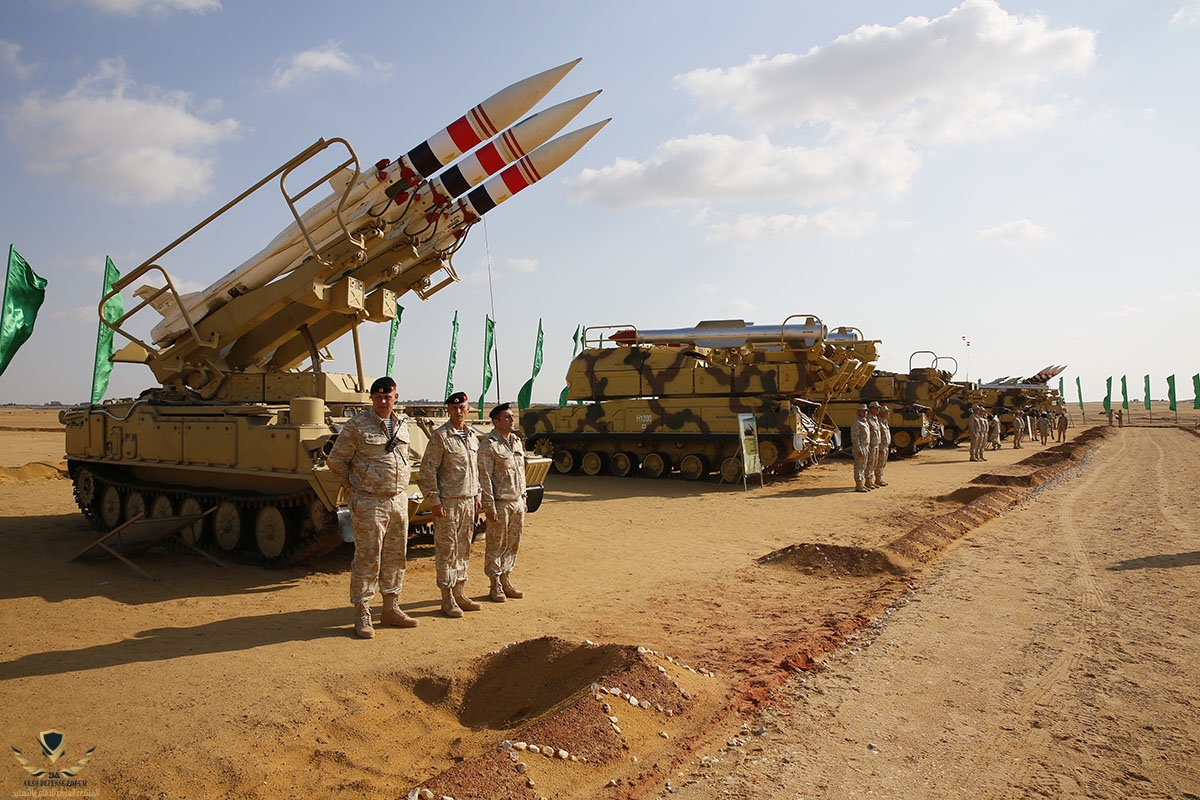

هذا إلى جانب ماتم من أعمال تطوير وتحديث لباقي أنظمة الدفاع الجوي كالبتشورا SA-3 Pechora المُطور للمستوى Pechora 2M والكوادرات SA-6 المُطوّر والشيلكا المُطورة بنسختها الحديثة ZSU-4M4 ذات الرادار الجديد والمُزوّدة بصواريخ SA-18 Igla قصيرة المدى المضادة للطائرات، وكذا تطوير رادارات الإنذار المبكر الموجودة بالخدمة، كتطوير الرادار P-14 للنسخة P-14MA، وتطوير الرادار P-18 للنسخة P-18MA، وغيرها من أعمال التطوير المختلفة.


بعض الأسلحة الجديدة التى دخلت الخدمة لدى قوات الدفاع الجوى المصرية خلال الخمس سنوات الأخيرة

1- نظام الدفاع الجوي الروسي قصير المدى Tor M2E ذاتي الحركة المُجنزر، عالي الفاعلية ضد الصواريخ الجوالة ومُختلف المقذوفات والذخائر الجوية والطائرات المقاتلة والمروحيات والطائرات بدون طيار. يصل مداه إلى 15 كم وأقصى إرتفاع 10 كم.

2- نظام الدفاع الجوي الألماني متوسط المدى IRIS-T SLM المركزي ( ترمز M إلى " متوسط المدى Medium Range " وSL إلى " المُطلق أرضاً Surface Launched ) القادر على التعامل مع مختلف التهديدات الجوية ( ماعدا الصواريخ البالستيكية ) شاملة الصواريخ الجوالة والطائرات بدون طيار والمروحيات والمقاتلات. يصل مداه إلى 40 كم والارتفاع 20 كم. ( بحسب جريدة " راينش بوست Rheinische Post " الألمانية في سبتمبر 2018، فإن الحكومة الإتحادية " Bundesregierung " وافقت على عدد من عقود التسليح لمصر شاملة 7 منظومات IRIS-T SLM " )

3- نظام الدفاع الجوي الروسي متوسط المدى Buk M2E ذاتي الحركة المُجنزر، عالي الفاعلية ضد الصواريخ البالستيكية التكتيكية ( المُطلقة من مسافة تصل إلى 200 كم ) والصواريخ الجوالة والصواريخ المضادة للرادار ومختلف أنواع الطائرات والمروحيات. يصل مداه إلى 45 كم والإرتفاع 15 متر - 25 كم، ويستطيع الإشتباك أيضاً مع الأهداف البحرية على مسافة 25 كم والأرضية على مسافة 15 كم.

4- نظام الدفاع الجوي الروسي بعيد المدى S-300VM (Antey-2500) عالي الفاعلية ضد الصواريخ البالستيكية قصيرة ومتوسطة المدى ( المُطلقة من مسافات تصل إلى 2500 كم ) والطائرات الإستراتيجية ( طائرات الإنذار المبكر والحرب الإلكترونية والإستطلاع الجوي ) والطائرات المقاتلة والصواريخ الجوالة ومُختلف التهديدات الجوية على جميع المستويات. يبلغ مداه الأقصى 350 كم ضد الطائرات و40 كم ضد الصواريخ الباليستية وأقصى إرتفاع 30 كم. ( تسلمت مصر 4 بطاريات إلى جانب المباحثات حول عدد إضافي منه ومن الـS-400 ).

5- رادار الإنذار المبكر والمسح الجوي الروسي بعيد المدى Rezonans-NE، وهو مُصمم لأعمال الإنذار المبكر والمسح الجوي بعيد المدى، ويعمل في نطاق التردد العالي جدا Very High Frequency VHF ذات الاطوال الموجية المترية، والتي تسمح برصد الأهداف الشبحية، متضمنة الصواريخ الجوالة والصواريخ البالستيكية والأهداف الجوية ذات السرعات فرط صوتية Hypersonic ( التي تتجاوز سرعاتها 5 ماخ وتصل إلى 20 ماخ )، وفي مختلف الظروف الجوية، مع حصانة هائلة ضد مختلف وسائل الإعاقة والشوشرة الإلكترونية الكثيفة. يبلغ مدى الرادار 1100 كم، ويصل أقصى ارتفاع لرصد الأهداف الجوية إلى 100 كم، ويمكنه رصد أهداف ذات سرعات فرط صوتية تصل إلى 7 كم / ث ( 25 ألف كم / س )، وكذلك الأهداف ذات السرعات المنخفضة جدا حتى 0.1 متر / ث كالمروحيات في وضع الثبات في الجو، ويستطيع أن يتتبع 500 هدف جوي في وقت واحد، مع قدرة توقع مواضع السقوط للصواريخ البالستيكية من خلال حساب المدى والإتجاه والسرعة.

6- رادار الإنذار المكبر الروسي Protivnik-GE وهو رادار ثلاثي الأبعاد 3D Radar يوفر بشكل أوتوماتيكى قدرة المسح الجوي بعيد المدى ورصد وتتبع الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة والطائرات المسيرة وحتى الأهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات، كما يستطيع الرادار تصنيف الأهداف الجوية حسب نوعها وتحديد التشويش النشط وكذلك تزويد الطيران الصديق بالمعلومات والبيانات الملاحية المختلفة لتوجيه عمليات الدعم الجوي والدفاع الجوي المضاد، ويمتلك تقنيات مصفوفة هوائيات مسح الكتروني Phased Array-Antenna، ويعمل على الطول الموجى L band . . يمتلك الرادار مدى مسح جوي يصل الى 480 كم وارتفاع يصل الى 200 كم. يمكن للرادار رصد 150 هدف جوى فى وقت واحد ويستطيع الرادار العمل بشكل أوتوماتيكى كما يستطيع الرادار اكتشاف الأعطال بشكل أوتوماتيكى

7- رادار الإنذار المبكر البريطاني Commaner SL وهو رادار ثلاثي الأبعاد يقوم بمهام المسح الجوي وقادر على كشف التهديدات الجوية المستقبلية كالطائرات بدون طيار UAV والصواريخ الجوالة Cruise Missiles والذخائر الجوية بعيدة المدى المُطلقة من خارج نطاق الدفاع الجوي Long Range Stand-off Weapons وخاصة على الارتفاعات المنحفضة، وكذلك يمتلك تقنية كشف الإرتفاع من نبضة واحدة في الاتجاه الرأسي Phased mono-pulse height measurement بمعنى انه يمكنه من اول مرة اكتشاف ارتفاع الهدف دون الحاجة الى تأكيد، هذا بالاضافة قدرة تعريف العدو والصديق IFF كرادار مسح ثانوي SSR Secondary Surveillance Radar حيث أن الرادارات الرئيسية Main Radar تقتصر مهمتها فقط على كشف الاهداف الجوية ولكن الرادار الثانوي يعتمد على اجهزة الإستجابة الالكترونية Transponder لمعرفة هوية الطائرة نفسها. يمتلك الرادار مدى مسح افقى يصل الى 470 كم وسقف كشف يصل الى 30 كم.

8- رادار المسح الجوي والإنذار المبكر المصري ثنائي الابعاد ESR-32A، المصمم والمصنع محليا بنسبة 100% من مجهودات إدارة البحوث والتطوير بالقوات المسلحة المصرية. الرادار يصل مداه إلى 250 كم والارتفاع 12 كم، ويصل للاستخدام المدني أيضا لمراقبة وتوجيه حركة الملاحة الجوية، ويجري تطوير نسخة ثلاثية الأبعاد أحدث وأكثر تطوراً يمكن أن يصل مداها إلى 450 كم، ومن المُحتمل أن تظهر خلال فعاليات معرض EDEX-2020.

9- نظام القيادة والسيطرة والاتصالات الروسي Barnaul-T ذاتي الحركة المُجنزر، والمُختص بمهام نقل وتبادل الاتصالات والمعلومات والأوامر، بين مراكز القيادة الرئيسية ووحدات الدفاع الجوي التكتيكية ذاتية الحركة، في مسرح العمليات، لإدارة أعمال القتال والدفاع الجوي بفاعلية عالية.

10- مركز قيادة صواريخ الدفاع الجوي Surface-to-Ari Missile Command Center، مصري الصنع لتحليل وتقييم المخاطر والتهديدات الجوية وتحديد نوعيات أنظمة الدفاع الجوي اللازمة للتعامل معها، ويتم ربطه بسهولة تامة مع كافة مكونات شبكة الدفاع الجوي المصرية، من بطاريات الصواريخ والمدفعية، ووسائل المسح الجوي والإنذار المبكر، أيا كان نوعها ومصدرها.

11- نظام الرصد والتتبع الكهروبصري الحراري KTM Kineto Tracking Mount Model 433 الأمريكي. يمتاز بقدرة هائلة على تتبع الاجسام والاهداف الطائرة بسرعة عالية مع تحديد للمعلومات عن المسافة والسرعة والزمن TSPI Time, Space & Position Information بدقة عالية، ويأتي بتجهيز مُخصص للعمل بدون تدخل بشري Unmanned او للعمل يدويا Manned / Manual Control. وهو يُمثل إضافة قوية لدى الدفاع الجوي المصري لكشف وتتبع الطائرات الشبحية والطائرات بدون طيار، وخاصة تلك المُحلقة على ارتفاعات منخفضة ومنخفضة جدا.


هذا إلى جانب ماتم من أعمال تطوير وتحديث لباقي أنظمة الدفاع الجوي كالبتشورا SA-3 Pechora المُطور للمستوى Pechora 2M والكوادرات SA-6 المُطوّر والشيلكا المُطورة بنسختها الحديثة ZSU-4M4 ذات الرادار الجديد والمُزوّدة بصواريخ SA-18 Igla قصيرة المدى المضادة للطائرات، وكذا تطوير رادارات الإنذار المبكر الموجودة بالخدمة، كتطوير الرادار P-14 للنسخة P-14MA، وتطوير الرادار P-18 للنسخة P-18MA، وغيرها من أعمال التطوير المختلفة.




12- رادار " الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel " الذى تعاقدت عليه مصر بعدد 8 أجهزة رادار خلال عام 2017 وهو الإصدار الأحدث من الرادار " الحارس AN/MPQ-64 Sentinel " ، حيث يبلغ مداه 75 كم مُقابل 40 كم للنسخة السابقة ، وهو رادار ثلاثي الأبعاد يعمل على النطاق الترددي " X-Band " مُخصص لأعمال المسح الجوي وتتبع الأهداف لصالح أنظمة الدفاع الجوي قصيرة ومتوسّطة المدى في مسرح العمليات . كما تميّز الجيل الجديد بسوفتوير مُحسّن ومُعالج بيانات واشارات جديد ونظامي كمبيوتر مُجهّزين لاستيعاب وتخزين البيانات الخاصة بالتهديدات المُستقبلية . هذا وقد حصل الاصدار الجديد على نمط رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار .

بستخدم الرادار مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array في رصد وتتبع وتعريف وتصنيف الاهداف والابلاغ عنها ، بمختلف انواعها من الطائرات المقاتلة والطائرات بدون طيار والمروحيات والصواريخ الجوّالة ، ويمتلك قدرة هائلة على مقاومة التشويش الإلكترني الكثيف ، ويعمل بكفاءة تامة مع انظمة الدفاع الجوي طراز " أفينجر Avenger " قصير المدى و" Chaparral " قصير المدى و" سلامرام SL-AMRAAM " مُتوسّط المدى و" هوك Hawk " متوسّط المدى

رادار الإنذار المُبكر AN/TPS-59(V)3 العامل لدى الدفاع الجوي المصري
________________________________________________________________


يُعد AN/TPS-59 رادار إنذار مبكر لكشف الصواريخ الباليستية والأهداف الجوية المُختلفة، أمريكي الصنع ثُلاثي الأبعاد ذات هوائيات المصفوفة الطورية 3D Phased Array Antenna ( يوفر بيانات المدى Range والإرتفاع Altitude والإتجاه Bearing ) بدأ تطويره نهاية السبعينيات، وبدأ دخوله الخدمة في فترة الثمانينيات لدى قوات مشاة البحرية الأمريكية.

في بداية التسعينيات، وبناءا على الخبرات المُكتسبة من حرب الخليج الثانية، بدأ سلاح مشاة البحرية الأمريكي بحث دمج الرادار AN/TPS-59V ومنظومة الدفاع الجوي متوسط المدى HAWK سوياً في منظومة الدفاع ضد الصواريخ الباليستية التكتيكية Anti-Tactical Ballistic Missile ATBM.

استمرت أعمال التطوير ليتم ترقية الرادار إلى النسخة AN/TPS-59(V)2 ثم النسخة الأحدث على الإطلاق AN/TPS-59(V)3 التي كانت نتاجاً للتعاون المشترك بين قوات مشاة البحرية وهيئة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization BMDO بالجيش الأمريكي، وقد اشتملت على الآتي :

- هوائيات مُطوّرة عالية الحساسية ذات نمط المسح الإلكتروني النشط للإرتفاعات Active Electronically Elevation Scanning Array في حين ان المسح الأفقي يتم من خلال حركة الرادار الميكانيكية الدائرة بزاوية 360°.

- كمبيوتر مُطوّر عالي الدقة ذات سوفتوير مُحسّن في معالجة البيانات سمح -إلى جانب الهوائيات المُطورة- بأعمال تتبع الصواريخ الباليستية أثناء طيرانها وتقديم التقارير عن موقعها بشكل آني Real Time، مع تقدير نقطة الإطلاق ونقطة التصادم للصواريخ.

- قدرة العمل بثلاثة أنماط : نمط الأهداف المتنفسة للهواء Air Breathing Targets ( الطائرات والصواريخ ذات المحركات التي تتطلب الهواء لاحتراق الوقود ) - نمط الصواريخ الباليستية على نطاق مسرح العمليات Theater Ballistic Missile ( الصواريخ الباليستية المُطلقة من مسافة 300 كم وحتى 3500 كم ) - نمط العمل بشكل مُدمج للنمطين السابقين.

- قدرة العمل مع أنظمة الدفاع الجوي Hawk متوسط المدى وPatriot بعيد المدى، ومنظومة الدفاع الصاروخي AEGIS على متن المدمرات والطرادات لدى البحرية الأمريكية.

تمتلك قوات الدفاع الجوي المصري 13 رادارا مُنقسمين إلى النسختين الآتيتين :

1) 5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.

2) 8 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.

* مواصفات الرادار :
ــــــــــــــــــــــــــــــــــــــ

1) نطاق العمل الموجي : النطاق L/D ضمن نطاق الترددات فوق العالية Ultra High Frequency UHF، في الحيز الترددي 1215 - 1400 ميجاهيرتز.

2) قدرات الرصد :

أ- ضد الصواريخ الباليستية على نطاق مسرح العمليات :

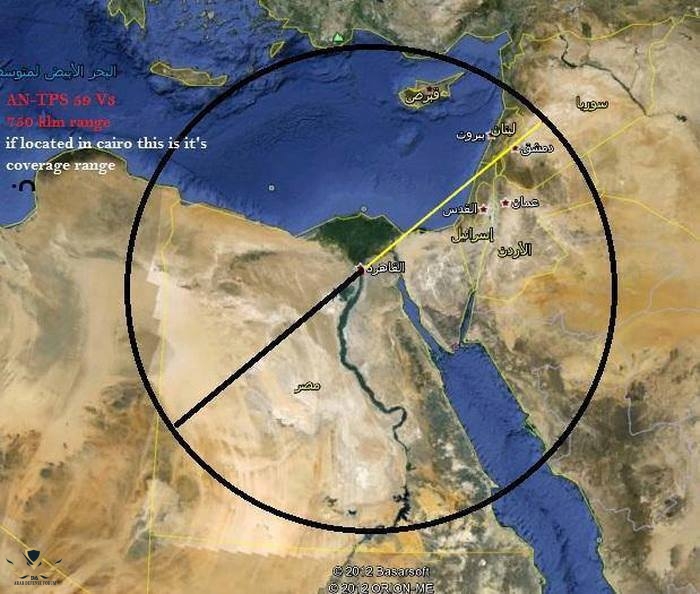

# المدى الأقصى : 740 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 305 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -5° ~ 60°

ب- قدرات الرصد ضد الطائرات والصواريخ الجوالة :

# المدى الأقصى : 555 كم في زاوية أفقية 360°

# الإرتفاع الأقصى : 30.5 كم.

# زاوية توجيه الإشعاع الإلكتروني رأسيا : -2° ~ 20°

3) الاعتمادية :

- القابلية العملياتية : 99%

- متوسط الزمن بين الأخطاء الحرجة : أكثر من 2000 ساعة

4) الحركية والنقل :

- امكانية النقل بواسطة طائرات C-130 Hercules.

- امكانية النقل بواسطة الشاحنات المُخصصة.

- امكانية التنصيب في المواقع الغير مُعدة مُسبقا.

- الوصول لقدرة العمل الكاملة من لحظة اختيار الموقع : 4 ساعات.

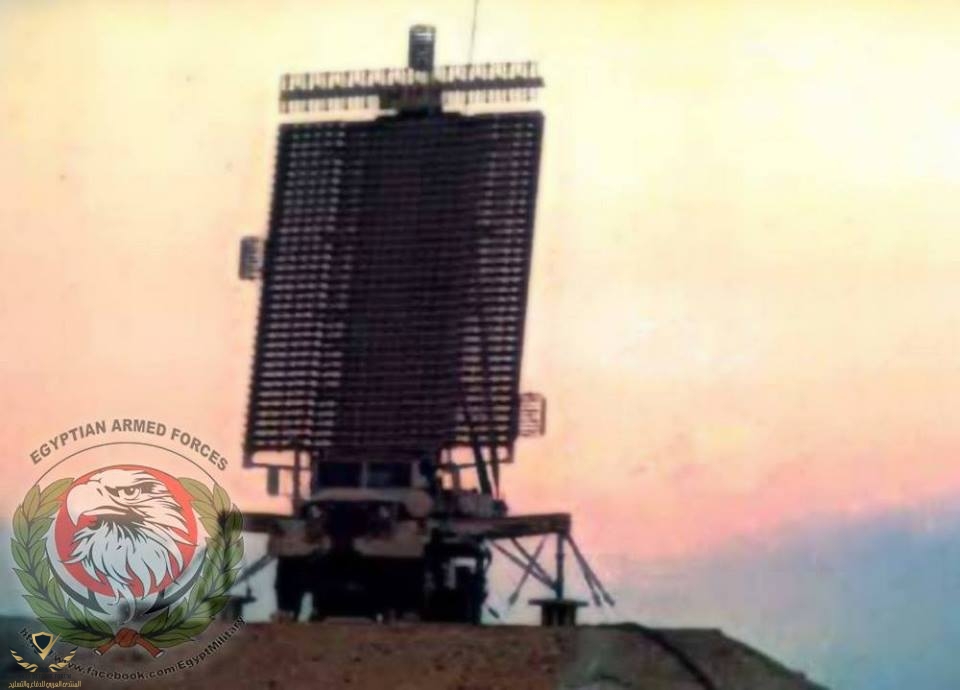

* الصورة للرادار فى مصر


10612859_666071273505345_6780829994187903322_n (1).jpg


التعديل الأخير:
ويجي واحد مع كامل الاحترام لرأيه ولكنه والعدم سواء وبمنتهي الثقه ويقول الدفاع الجوي المصري دون المستوي سؤاء علي مستوي التصدي للكروز او الباليستي
