الدفاع الجوي المصري

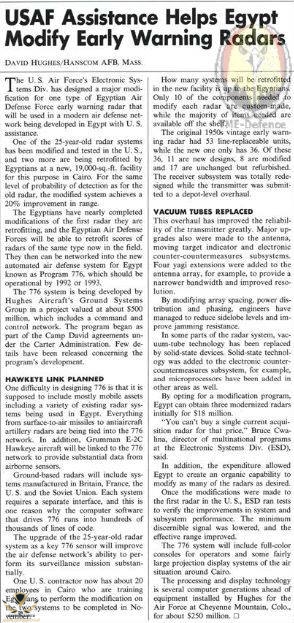

خبر بتاريخ 1991 من مجلة aviation week : مصر تقوم بتحديث أنظمة رادارات الإنذار المُبكر و تطوير شبكة قيادة وسيطرة آلية جديدة " برنامج 776 " يتم تطويرها محلياً فى مصر بمساعدة قسم الأنظمة الإلكترونية التابع للقوات الجوية الأمريكية المسؤول عن تطوير شبكات القيادة و السيطرة وأنظمة الحواسب والأتصالات و أنظمة الاستخبارات لصالح سلاح الجو الأمريكى و بالتعاون مع شركة Hughes Aircraft Ground Systems Group ويشمل التطوير أيضا تطوير الرادارات القديمة وزيادة مدى الرصد لها بنسبة 20% وسيتم أيضا ربط كل الرادارت الإنذار الثابتة و المتحركة و طائرات الإنذار المُبكر ( E-2C ) ورادارات مواقع الدفاع الجوى الثابتة والمتحركة ورادارت المدفعية المضادة للطائرات فى شبكة القيادة والسيطرة الجديدة " برنامج 776 " وبسبب تنوع الأنظمة العاملة فى شبكة الإنذار المصرية ( روسية - أمريكية - بريطانية - فرنسية - صينية - أوكرانية ) فإن برمجة نظام القيادة و السيطرة المصرى الجديد سيتضمن مئات الآلاف من أسطر من التعليمات البرمجية للحواسيب الخاصة بالنظام وسيتكلف تطوير " برنامج 776 " الجديد 500 مليون دولار

https://www.facebook.com/TMEDefence/



المدفعية الثقيلة الثنائية المضادة للطائرات من طراز Oerlikon twin cannon ذات العيار 35 مم والتي يمكنها اطلاق 1100 طلقة في الدقيقة الواحدة والتى تمتلكها قوات الدفاع الجوى المصرى

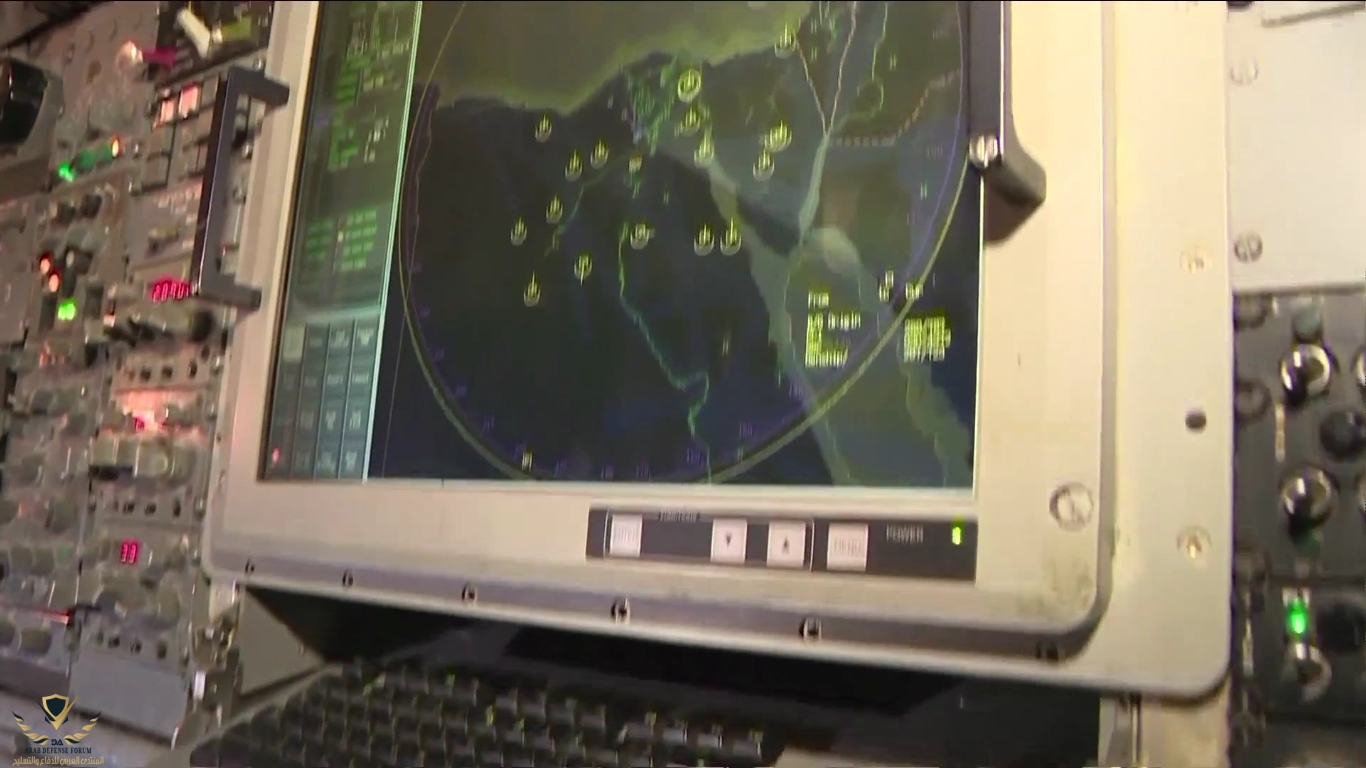

أيضا تم تطوير نظام القيادة والسيطرة المصرى المعروف بنظام " 776 " فى عام 2012

AAR Tapped by U.S. Army to Support Egypt Air Defense 776 Command and Control System
July 25, 2012

2-year contract calls for upgrades, maintenance, repairs and troubleshooting
Huntsville, ALABAMA – AAR (NYSE: AIR) has been selected by the U.S. Army Aviation and Missile Command (AMCOM) to upgrade and modify the Government of Egypt’s Project 776 Integrated Air Defense Command and Control System used by the Egyptian Armed Forces’ HAWK Air Defense System. The work will be performed by AAR Precision Systems in Huntsville through June 2014.
The 776 system is a command and control, communication, computer, intelligence and battle management network designed to integrate airborne and land-based air defenses. AAR has been contracted to replace older electronic components with modern solid-state circuits to simplify and minimize the number of components required, increase reliability and operability, minimize obsolescence issues and increase product life.
AAR will also provide two technical assistants (TAs) with systems and software experience to assist with upgrades and perform maintenance, troubleshooting, repairs and modifications as part of an 11-month program awarded in June. The TAs also will be responsible for making recommendations for improvements on all electronics and software components in the 776 system for commercial-off-the-shelf (COTS) subsystems, assemblies, subassemblies, circuit cards assemblies and component parts.
Combined, the new upgrade and field support programs are valued at approximately $4.45 million. The awards follow a two-year contract with ANCOM for technical, repair and return, and space parts in support of air defense systems that expired June 30
“We have 20 years of unique experience in legacy system repair, refurbishment, and sustainment/obsolescence mitigation for missile defense,” said Kevin Lawlor, Vice President and General Manager, AAR Precision Systems. “This agreement leverages the specialized talents of our support staff and helps to keep AAR at the forefront of the technology that drives such an advanced ground and command control system as the 776. We anticipate the award of several more sole-source follow-on programs as additional funding is secured.”

http://www.aarcorp.com/aar-tapped-b...t-air-defense-776-command-and-control-system/

لمن يقولون أنه يفضل امتلاك أنظمة دفاع جوى اما شرقية بحته أو غربية بحته

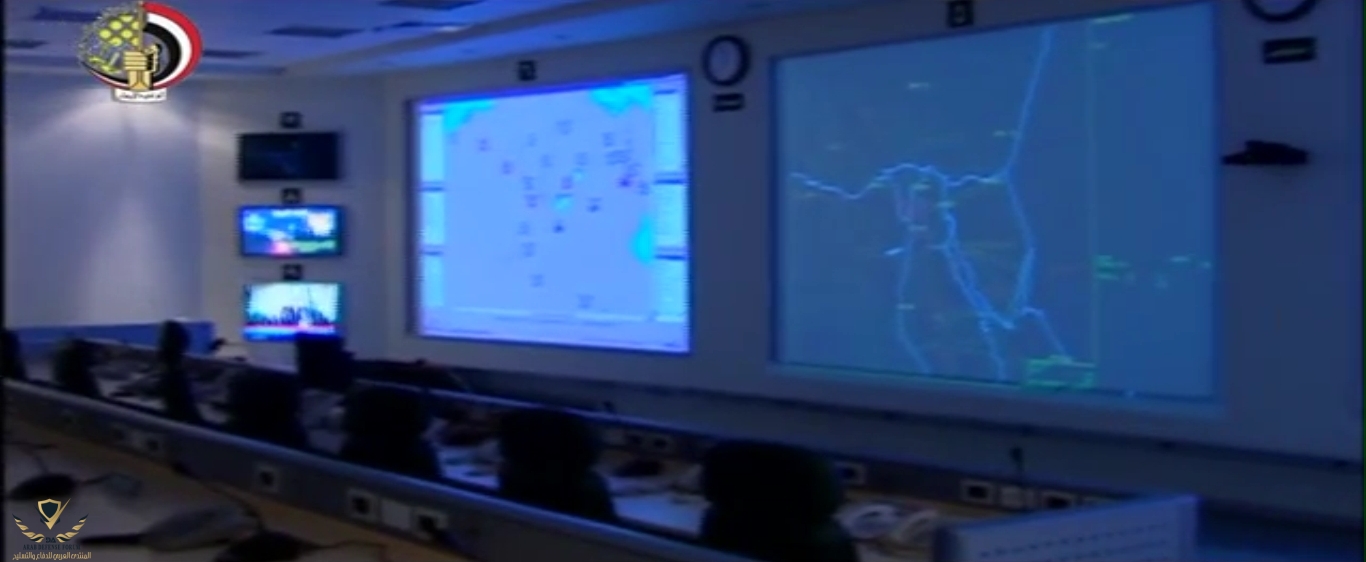

فى نظام القيادة والسيطرة المصرى المعروف بنظام " 776 " تم دمج وربط جميع أنظمة الدفاع الجوى المصرية الشرقية والغربية وطائرات الانذار المبكر ( E2C )فى نظام قيادة وسيطرة آلى موحد نظام " 776 " كما يقول الأمريكان

التعديل الأخير:
على حد علمى أفضل منظومة دفاع جوى روسية من حيث دقة الاصابة هى البوك ام 3 ( اذا استثنينا الاس 400 والتى لاأعلم مدى دقة اصابته )

البوك ام 3 تبلغ دقة اصابته 99 % أفضل من الاس 300 كما يقول الروس

أى أننا نتحدث عن نظام قاتل من أول صاروخ تقريبا

ان شاء الله أتوقع تعاقد الدفاع الجوى المصرى عليه قريبا , هذا هو التسلسل الطبيعى لأنظمة البوك التى بحوزة الدفاع الجوى المصرى

حيث تعاقدنا أولا على البوك ام 1-2 تلاه البوك ام 2 والآن حان دور البوك ام 3 بنسخته التصديريه المسماه فايكينج بعد أن أتاح الروس تصديره هذا العام



التعديل الأخير:

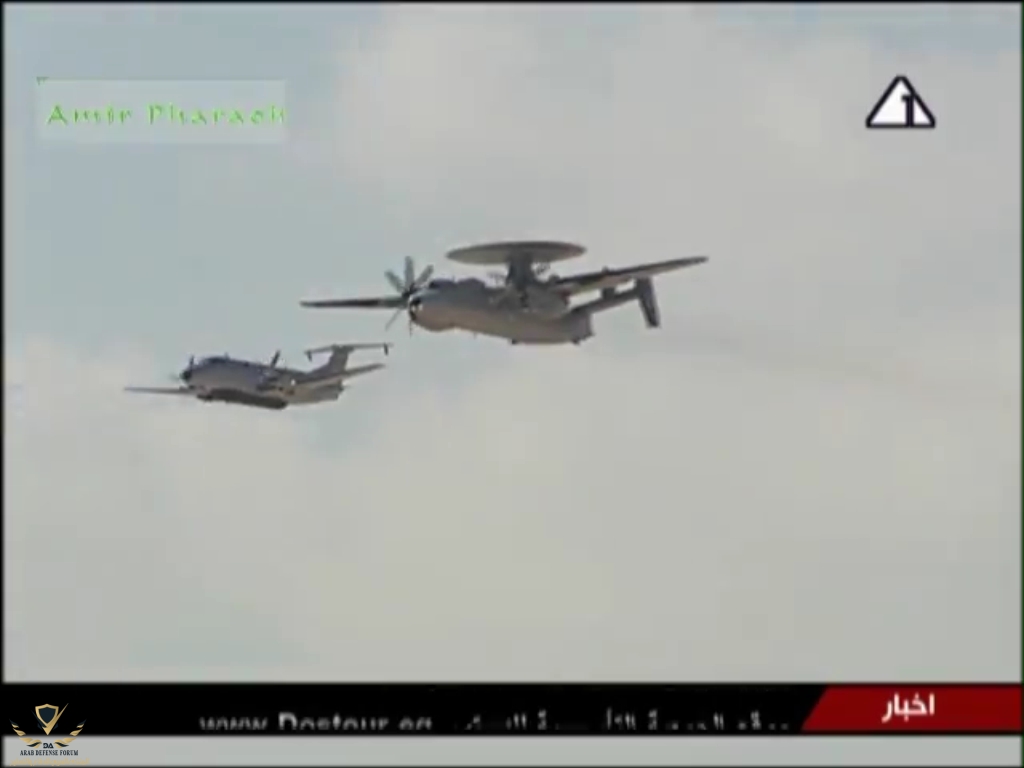

ثلاث طائرات تخدم لدى القوات الجوية المصرية، تُعد في حروب العصر الحديث العصب الرئيسي لأية عمليات قتالية، ضد أية تهديدات نمطية او غير نمطية Symmetric / Asymmetric Threats، وذلك ضمن مايُعرف بـ" معركة الأسلحة المُشتركة ".

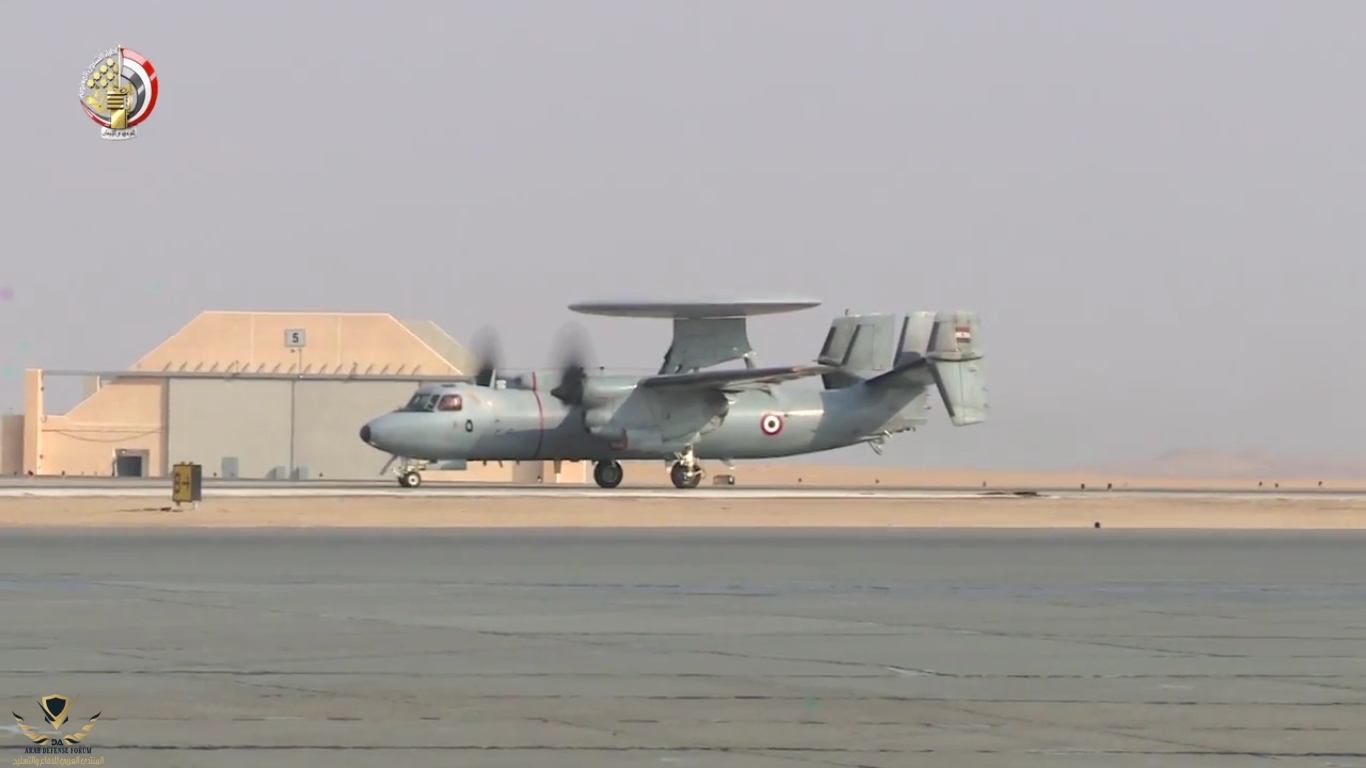

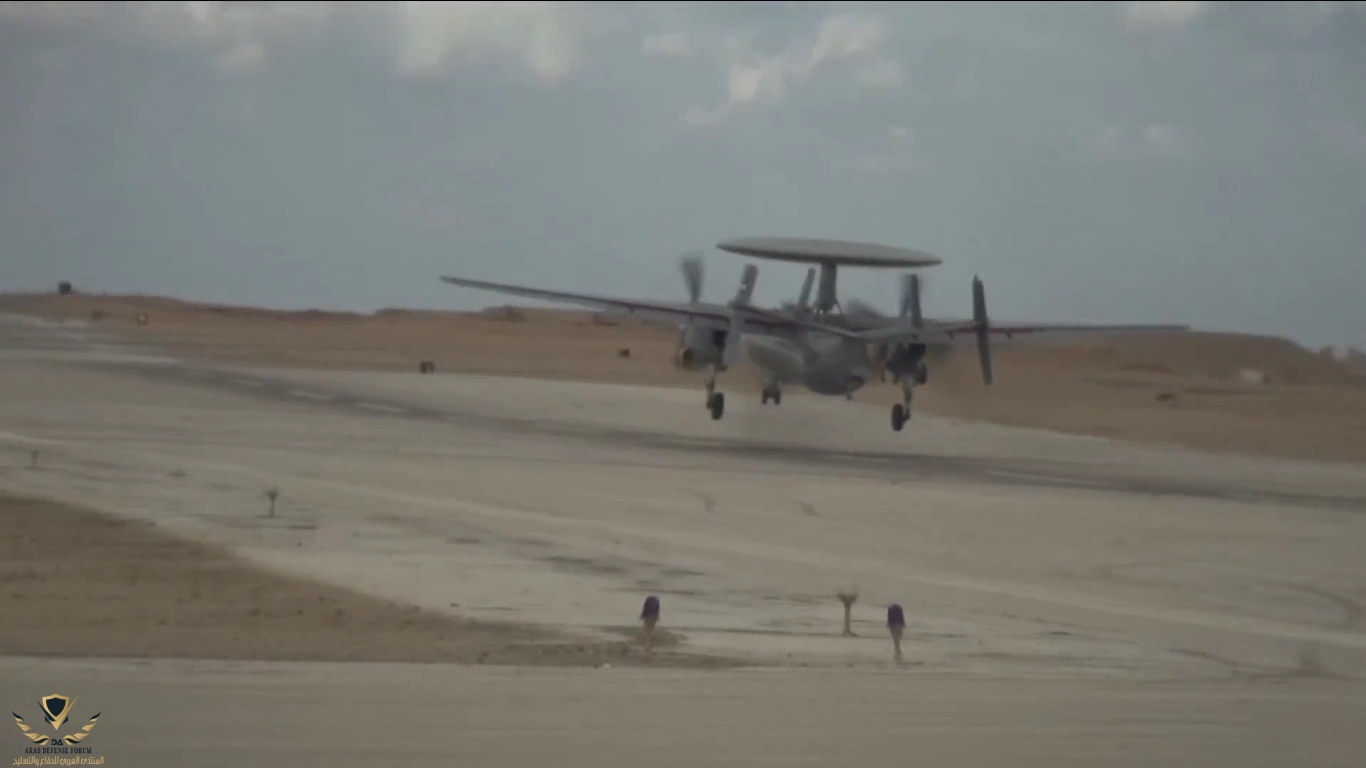

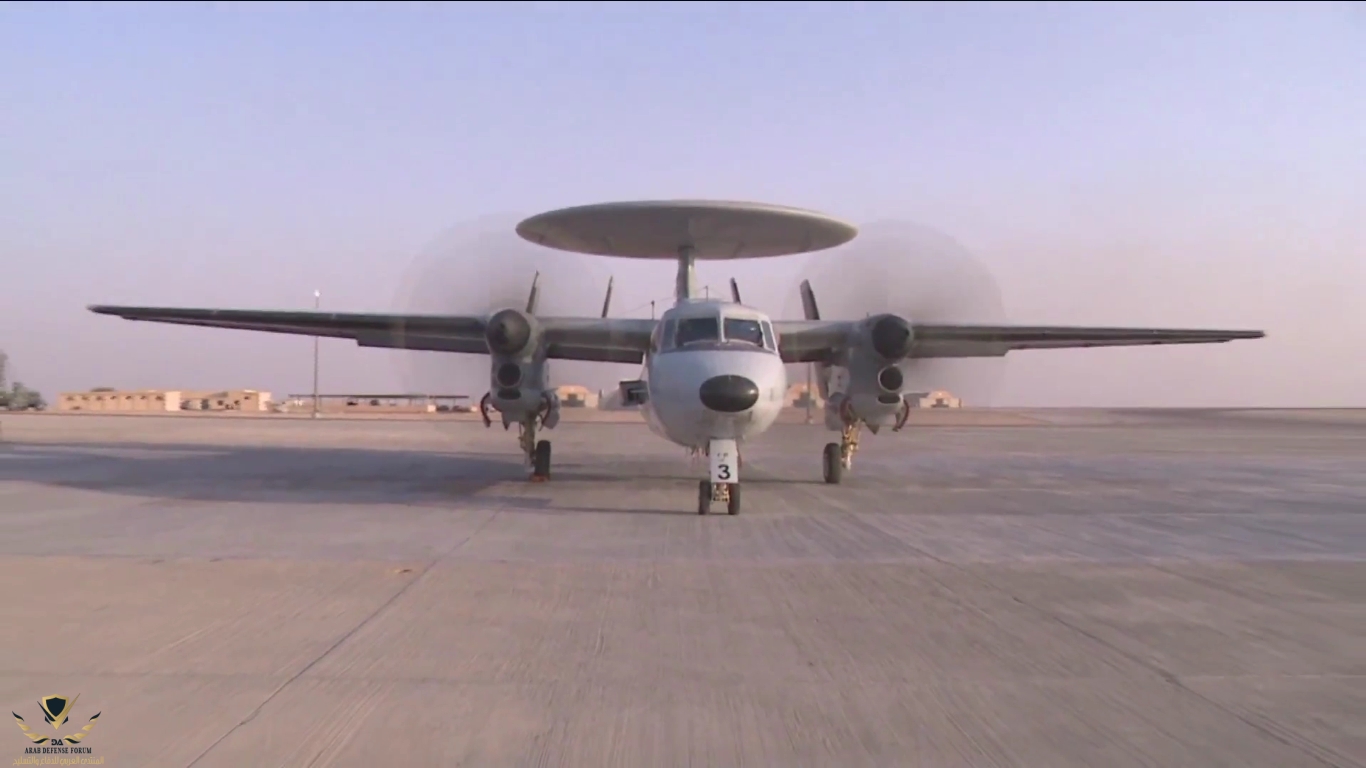

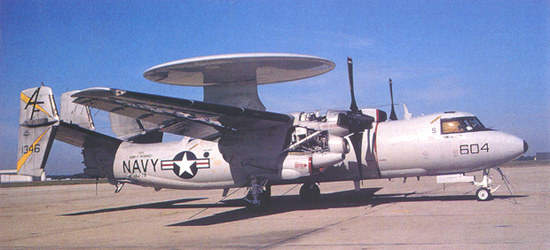

طائرة الإنذار المُبكّر والتحكّم المحمول جواً E2C Hawkeye-2000، طائرة المهام الخاصة والإستخبار الإلكتروني Beechcraft 1900C، والطائرة الإستطلاعية-المُسلحة الغير مأهولة Wing Loong.
- الطائرة E2C من فئة طائرات الأواكس AWACS / AEW&C او مايُعرف بـ" نظام الإنذار المُبكّر والحكم المحمول جواَ Airborne Early Warning & Control System "، فهي المسؤولة عن تنفيذ مهام المسح الجوي والأرضي والبحري لكشف وتتبع وتعريف الأهداف الجوية والبرية والبحرية، وقيادة وإدارة المعركة وتوجيه التشكيلات الجوية لتنفيذ مختلف المهام، والربط بين التشكيلات الجوية المختلفة والوحدات الأرضية المقاتلة ومراكز القيادة والسيطرة والإنذار المبكر الأرضية، وكذلك تنفيذ أعمال مراقبة وتأمين الحدود البرية والبحرية، وتُعد العصب الرئيسي لعمليات القيادة والتحكم والربط والإنذار المبكر المحمول جواً لصالح القوات الجوية وقوات الدفاع الجوي.
رادار الطائرة طراز AN/APS-145 يعمل في نطاق التردد العالي جدا UHF Ultra-High Frequency ويغطي دائرة 360° ويصل مداه الأقصى إلى 650 كم ويمكنه أن يرصد الطائرات المقاتلة من مسافة تصل الى 550 كم والصواريخ الجوالة من مسافة 268 كم، ويكشف الاهداف الجوية على الإرتفاعات شديدة الإنخفاض، وكذلك الاهداف البحرية، إلى جانب رصد وتتبع 2000 هدف معا، وتوجيه 40 مهمة إعتراض جوي في وقت واحد، ويُمكنه تغطية 25 مليون كم³ في المسحة الجوية الواحدة، مع حصانة هائلة ضد أعمال الإعاقة والتشويش الإلكتروني الكثيف وفي مختلف الظروف الجوية ليلا ونهارا.
* تمتلك القوات الجوية المصرية 8 طائرات من هذا النوع.

رادار الAN/APS-145 يعود عمر لحوالي 25 سنة و وهذه الارقام غير صحيحة ، رادار الطائرة الأحدث E-2D والذي يدمج بين ADS-18 antenna و APY-9 لايملك هذه الارقام


الله أكبر 650 كم و500 لرادار عمره ربع قرن وميكانيكي


It is this unique combination of mechanical and electronic scanning that allows the E-2D to more than double the range of the previous APS-145 radar on the E-2C. Neither Northrop nor navy officials disclose the range of the APY-9, but it is listed as beyond 300nm -555km

رادار الE2C Hawkeye-2000 بأحسن الأحوال مداه لايتجاوز 170nm أو 350 كيلو

رادار الAN/APS-145 يعود عمر لحوالي 25 سنة و وهذه الارقام غير صحيحة ، رادار الطائرة الأحدث E-2D والذي يدمج بين ADS-18 antenna و APY-9 لايملك هذه الارقام


الله أكبر 650 كم و500 لرادار عمره ربع قرن وميكانيكي



رادار الE2C Hawkeye-2000 بأحسن الأحوال مداه لايتجاوز 170nm أو 350 كيلو

The AN / APS-145 radar is capable of tracking more than 2,000 targets and controlling the interception of 40 hostile targets at ranges over 550km.


https://www.airforce-technology.com...aircraft/attachment/e2-hawkeye-aew-aircraft5/

https://www.naval-technology.com/projects/e2-hawkeye/attachment/e2-hawkeye5/


DETECTION RANGE OF AIRCRAFT
Greater than 550km


https://www.naval-technology.com/projects/e2-hawkeye/attachment/e2-hawkeye5/

التعديل الأخير:
The AN / APS-145 radar is capable of tracking more than 2,000 targets and controlling the interception of 40 hostile targets at ranges over 550km.


https://www.airforce-technology.com...aircraft/attachment/e2-hawkeye-aew-aircraft5/

https://www.naval-technology.com/projects/e2-hawkeye/attachment/e2-hawkeye5/

هل نأخذ بصورة ومجرد تعليق ؟ لو كان عبارة عن موضوع لكنت تقبلت ذلك

لاتتنسى المنطق ، لايمكن لرادار ميكانيكي عمره ربع قرن بالحصول على هذه الارقام التي هي أفضل من رادار الAESA الجديد علي ِE-2D فكيف يحدث أن يتفوق رادار قديم مثل هذا ميكانيكي على رادار النسحة الجديد ؟

على العموم مصدر من 1999 يقول أنه مدى رادار الAN/APS-145

https://www.militaryaerospace.com/a...-radar-to-go-aboard-new-customs-aircraft.html

The APS-145 can "see" for more than 200 miles in any direction and can monitor and track 20,000 targets simultaneously

نعطيه 10 بالمئة أكثر من 200 ميل لنحصل على 220 ميل وهي ما أوردته مسبقاً 350 كيلو.

لا وجود لهذه الارقام الخيالية

هل نأخذ بصورة ومجرد تعليق ؟ لو كان عبارة عن موضوع لكنت تقبلت ذلك

لاتتنسى المنطق ، لايمكن لرادار ميكانيكي عمره ربع قرن بالحصول على هذه الارقام التي هي أفضل من رادار الAESA الجديد علي ِE-2D فكيف يحدث أن يتفوق رادار قديم مثل هذا ميكانيكي على رادار النسحة الجديد ؟

على العموم مصدر من 1999 يقول أنه مدى رادار الAN/APS-145

https://www.militaryaerospace.com/a...-radar-to-go-aboard-new-customs-aircraft.html

The APS-145 can "see" for more than 200 miles in any direction and can monitor and track 20,000 targets simultaneously

نعطيه 10 بالمئة أكثر من 200 ميل لنحصل على 220 ميل وهي ما أوردته مسبقاً 350 كيلو.

لا وجود لهذه الارقام الخيالية

يعنى أنت بتضع رابط صفحة لايعمل , يبقى انت كده عندك حجه !!!

شوف رادار AN/APS-145 مداه 50 كم بس وأنا مبسوط بيه

هل نأخذ بصورة ومجرد تعليق ؟ لو كان عبارة عن موضوع لكنت تقبلت ذلك

لاتتنسى المنطق ، لايمكن لرادار ميكانيكي عمره ربع قرن بالحصول على هذه الارقام التي هي أفضل من رادار الAESA الجديد علي ِE-2D فكيف يحدث أن يتفوق رادار قديم مثل هذا ميكانيكي على رادار النسحة الجديد ؟

على العموم مصدر من 1999 يقول أنه مدى رادار الAN/APS-145

https://www.militaryaerospace.com/a...-radar-to-go-aboard-new-customs-aircraft.html

The APS-145 can "see" for more than 200 miles in any direction and can monitor and track 20,000 targets simultaneously

نعطيه 10 بالمئة أكثر من 200 ميل لنحصل على 220 ميل وهي ما أوردته مسبقاً 350 كيلو.

لا وجود لهذه الارقام الخيالية

قد نختلف فى مداه , لكننا فى الآخر نتفق أنه يمثل اضافة جيده جدا للجيش المصرى

ونتفق أننا أشقاء نرجو الخير لبعضنا البعض

وتحياتى لك أخى Black Shaheen Black Shaheen ولكل أهل الامارات الأحباء الأعزاء

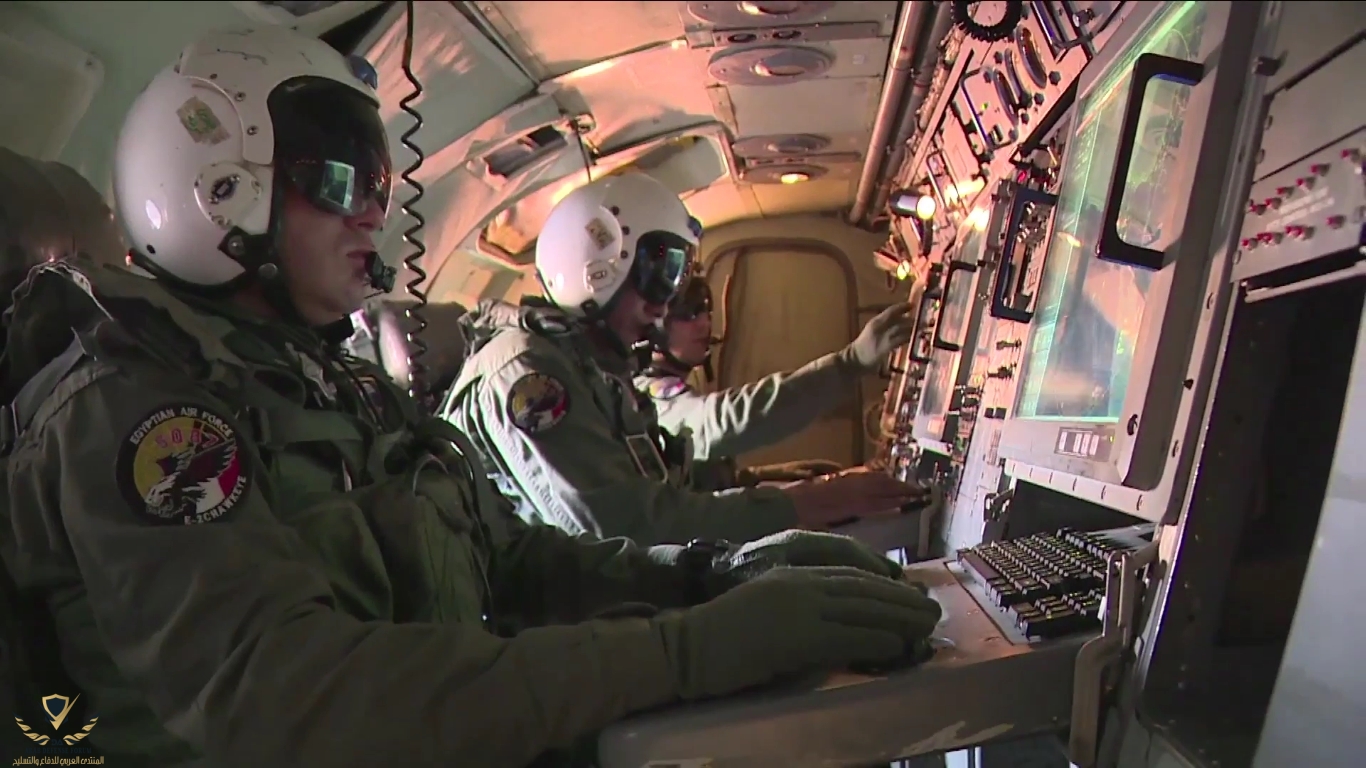

طائرة الحرب الالكترونية EC-130H Compass Call التابعة للقوات الجوية المصرية .
_____________________________________________________
تمتلك القوات الجوية المصرية 3 طائرات من هذه النسخة الخاصة و تعتبر القوات الجوية المصرية الوحيدة المالكة لها بجانب سلاح الطيران الامريكي ، وهي طائرة متخصصة في مهام الحرب الالكترونية مشتقة من طائرة النقل العسكري C-130 Hercules و يبلغ ثمنها حاليا حوالي 400 مليون دولار .


النسخة المصرية كانت C-130 مخصصة للنقل في الاساس ثم تم تحويلها بعدد 3 طائرات الى النسخة EC-130H للحرب الاليكترونية .

تُمثل هذه الطائرة المُكوّن الرئيسي الثالث في عصب منظومة الحرب الالكترونية للقوات الجوية المصرية بعد طائرات E2C Hawkeye للإنذار المبكر وطائرات Beechcraft 1900C للاستخبار والاستطلاع الالكتروني الارضي والبحري ، في حين انها تختص بمهام التشويش الالكتروني على انظمة الاتصالات :

- مهام التشويش الالكتروني ضد انظمة الاتصالات الخاصة بشبكبة القيادة والسيطرة للعدو .
- مهام الحرب المعلوماتية IW Information Warfare و حرب الانترنت Cyberwarfare حيث تقوم بأعمال الهجوم الالكتروني باستخدام فيروسات الكمبيوتر Computer Viruses وأحصنة طروادة Trojans والابواب الخلفية Back Doors والخداع والتمويه على الشبكات Network Spoofing والتضليل المعلوماتي Disinformation والسيطرة والتشويش على شبكات الاذاعة والتليفيزيون TV & Radio Transmission Hijacking / Jamming و يعرف ايضا هذا النوع من الحروب بالحرب النفسية Psychological Warfare ( النسخة الامريكية ذات قدرات مُوسّعة جدا في هذا المجال وتمتلك قدرات لا تملكها النسخة المصرية ) .


- مهام الاستخبار الاشاري SIGINT Signal Intelligence لرصد و تتحلىل الاشارات الكهرومغناطىسية و اللاسلكية الصادرة من الرادارات و منظومات الاتصالات المعادية .

* تمتلك الطائرة الامكانيات الاتية :
- رادار انذار مبكر واسع النطاق و منظومة ملاحة خاصة تعمل تحت اسوء ظروف التشويش الالكتروني وفي مختلف الظروف الجوية ليلا ونهارا .
- أنظمة تشويش الكتروني واسعة النطاق .
- أنظمة تحليل للاشارات الرقمية والاتصالات المشفرة .
- أنظمة اتصال بالاقمار الصناعية .
- أنظمة تحديد للاخطاء واستشارة الكترونية .
- توفر الطائرة بالتعاون بينها وبين طائرات الاواكس بيئة نظيفة للمقاتلات الصديقة لتقوم بعملها تحت مظلة وقائية من انظمة الرصد والتجسس والتشويش والحماية الالكترونية ضد الرادارات والدفاعات الجوية المعادية .
* طاقم الطائرة يتكون من 13 فرد موزعين كالاتي :
- 4 افراد مسؤولين عن الطيران والملاحة
- 9 افراد مسؤولين عن انظمة الخداع والتشويش فيما يعرف بمعدات Rivet Fire ينقسمون الى :
# ضابط الحرب الالكترونية وهو المسؤول عن قيادة فريق المهام MCC Mission Crew Commander
# خبير فك لغات التشفير Cryptologic Linguist
# مشغل انظمة التحديد Acquisition Operator
# مشغل الانظمة ذات النطاقات الترددية العالية High Band Operator
# 4 مشغلين لأنظمة التحليل Analysis Operators
# فني صيانة جوية AMT Airborne Maintenance Technician


* الصورة للطائرة اثناء تواجدها بمطار لو بورجيه Le Bourget بباريس في فرنسا بتاريخ 6 نوفمر 2013
_________________________________
Thunderbolt

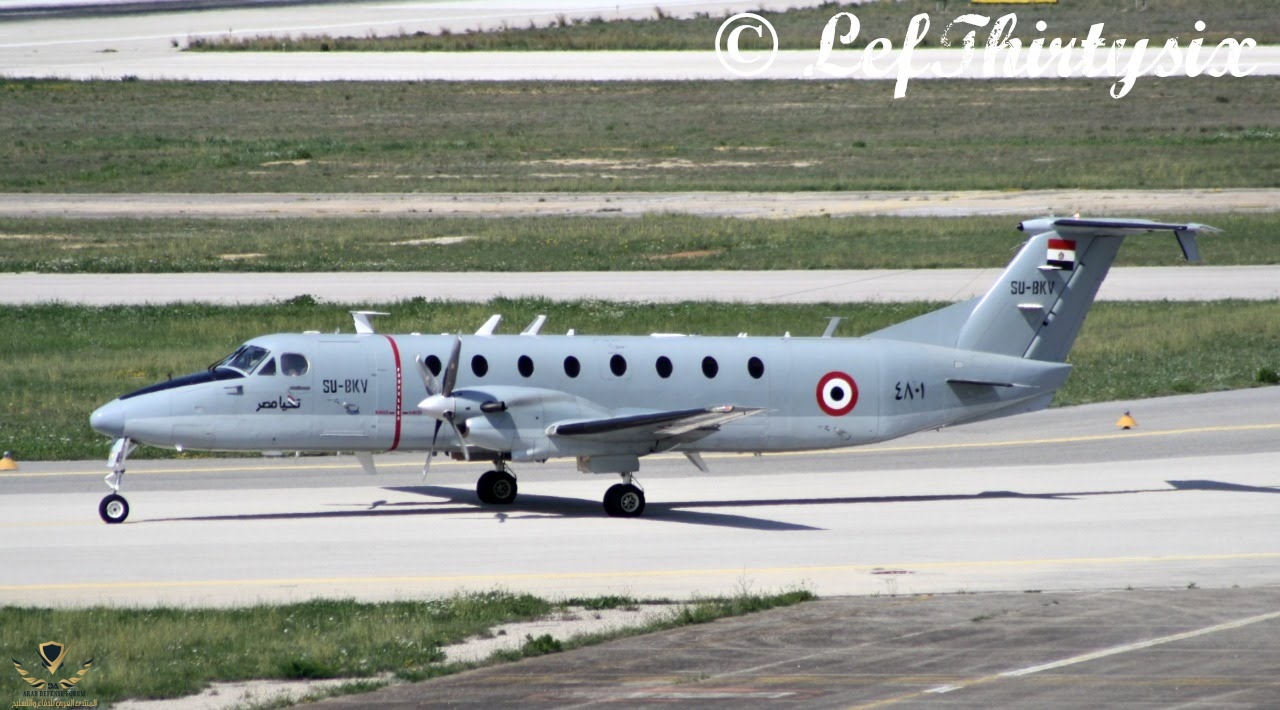

الطائرة Beechcraft 1900C تختص بأعمال " الإستخبار والمسح الجوي والاستطلاع Intelligence, Surveillance & Reconnaissance ISR "، وتُسمى بطائرة المهام الخاصة Special Mission Aircraft SEMA.

النسخة المصرية تم التعاقد عليها كطائرة ركاب مدنية ثم تم تحويلها إلى طائرات مهام خاصة من خلال تزويدها بأنظمة الإستطلاع الإلكتروني والدورية والمراقبة البحرية على النحوي الآتي :

# أولا | حزمة " Hughes Integrated Surveillance & Reconnaissance HISAR " المُدمجة للمسح الجوي والاستطلاع الإلكتروني ويتم تنصيبها أسفل مُنتصف الهيكل
وتتكون من :

1) نظام المسح الارضي ذات القدرة على رسم خرائط ارضية عالية الدقة ورصد الأهداف المتحركة " Synthetic Aperture Radar-Moving Target Indicator SAR-MTI " حيث أن " SAR " هو رادار البؤرة الإصطناعية Synthetic Aperture Radar SAR المميز بالتصوير بإستخدام الموجات الدقيقة Microwave Imaging، والتي توفر قدرة مسح واسع النطاق للتضاريس الأرضية بكامل تفاصيلها ورسم الخرائط الإلكترونية عالية الدقة بدرجة اكبر من الطرق التقليدية المستخدمة في المسح بالإشعاع الرادري. أما " MTI " فهو نظام راداري دوبلري " Doppler Effect " يعتمد في رصده للإهداف المتحركة على تغيّر طول الموجات المنعكسة من على جسم الهدف لتحديد إتجاهه سواء كان مُقتربا او مُبتعدا، ويُستخدم في تمييز المركبات عن الأهداف الثابتة كالأشجار والتلال.

2) مستشعرات كهروبصرية Electro-Optical Sensor وحرارية IR-Sensor مع نظام رصد وملاحة بالاشعة تحت الحمراء Forward Look Infrared FLIR.

# ثانيا | حزمة " الاستخبار الاشاري SIGINT Signal Intelligence " المُدمجة لإعمال اعتراض الاشارات الرادارية Electronic Intelligence ELINT واعتراض الاتصالات اللاسلكية Communication Intelligence COMINT طراز ES5000 و تتميز بالاتي :

1) قدرة إستخبار إلكتروني بعيدة المدى تصل الى 350 كم على ارتفاع 10 كم مع دقة عالية في تحديد الاتجاهات و المواقع عن طريق الانبعاثات الرادارية واللاسلكية المعادية.
2) إعتراض الاشارات الالكترونية ELINT Electronic Intelligence الصادرة من المنظومات المعادية وتصنيفها وتحديد اولوياتها من الاخطر الى الاقل خطورة.
3) اعتراض الاشارات والاتصالات COMINT Communications Intelligence التي تتم بين الأفراد ومراكز القيادة.

# ثالثا | حزمة " Inverse Synthetic Aperture Radar ISAR " وهي تقنية مماثلة لتقنية SAR إلا أنها تعتمد على حركة الهدف نفسه في توليد وتخليق صورة ثنائية الأبعاد عالية الدقة له للتعرف عليه ( تقنية SAR تعتمد على حركة هوائيات الاستشعار ) وهي مُستخدمة بكثافة على طائرات المراقبة والدورية البحرية للتعرف على والتفريق بين الصواريخ المتنوعة والطائرات الحربية والطائرات المدنية والسفن.

* تمتلك القوات الجوية المصرية 10 طائرات من هذا النوع.

___________________________
Thunderbolt


بيان القوات المسلحة بشأن تدريبات الجوية و الدفاع ال...JPG

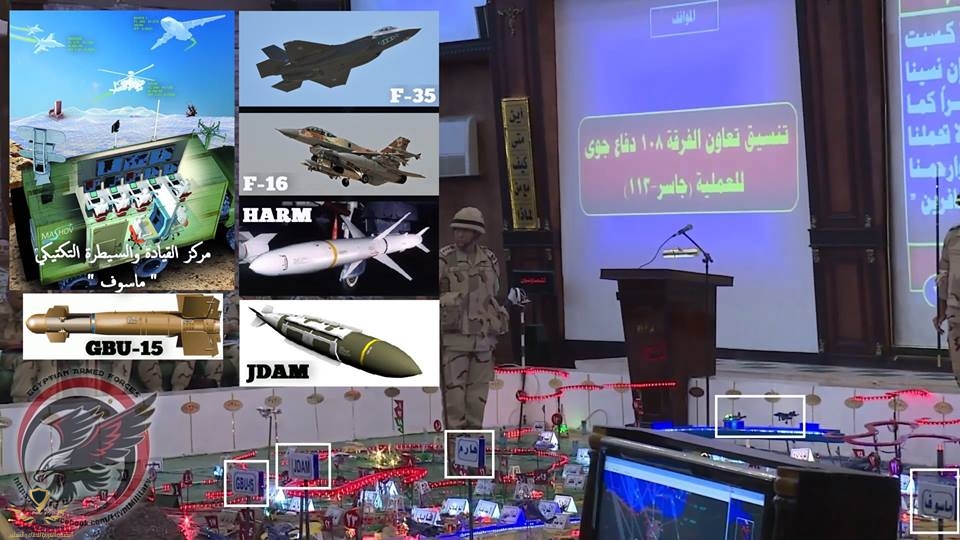

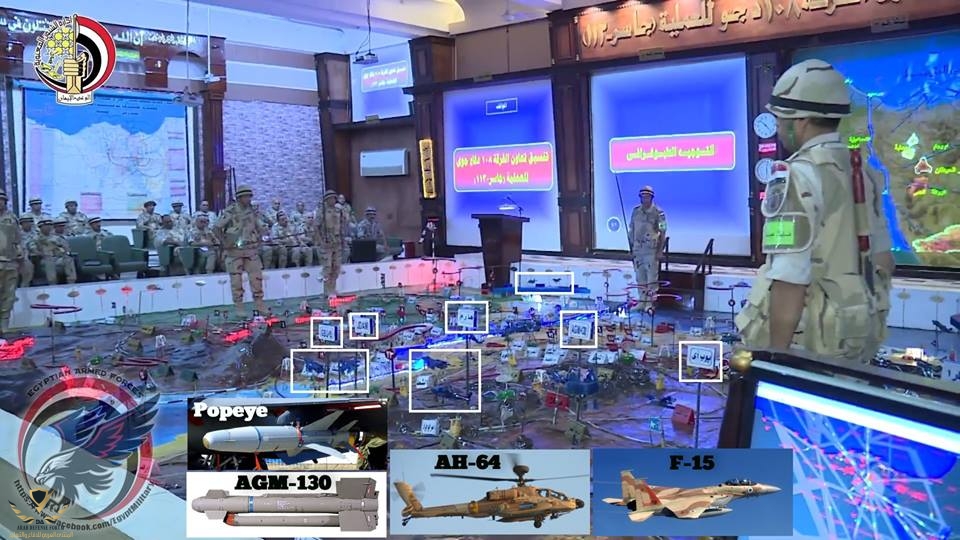

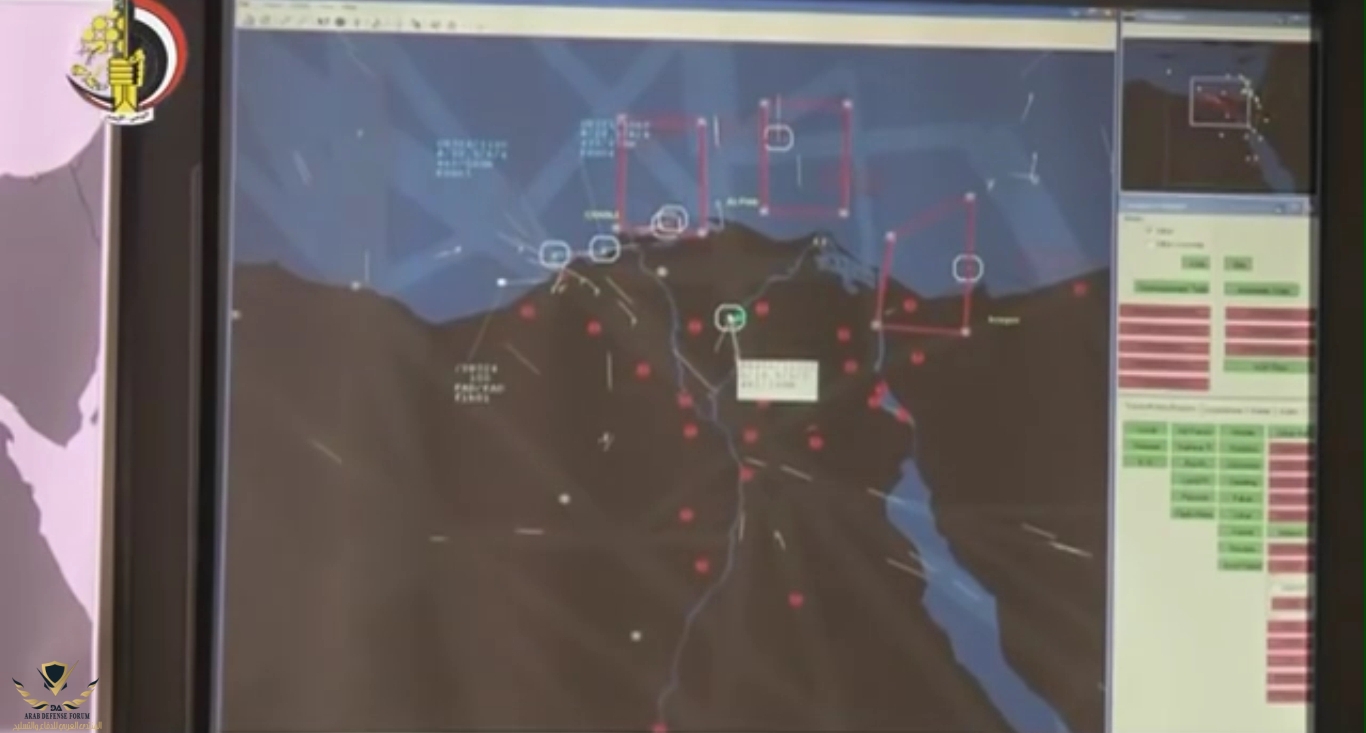

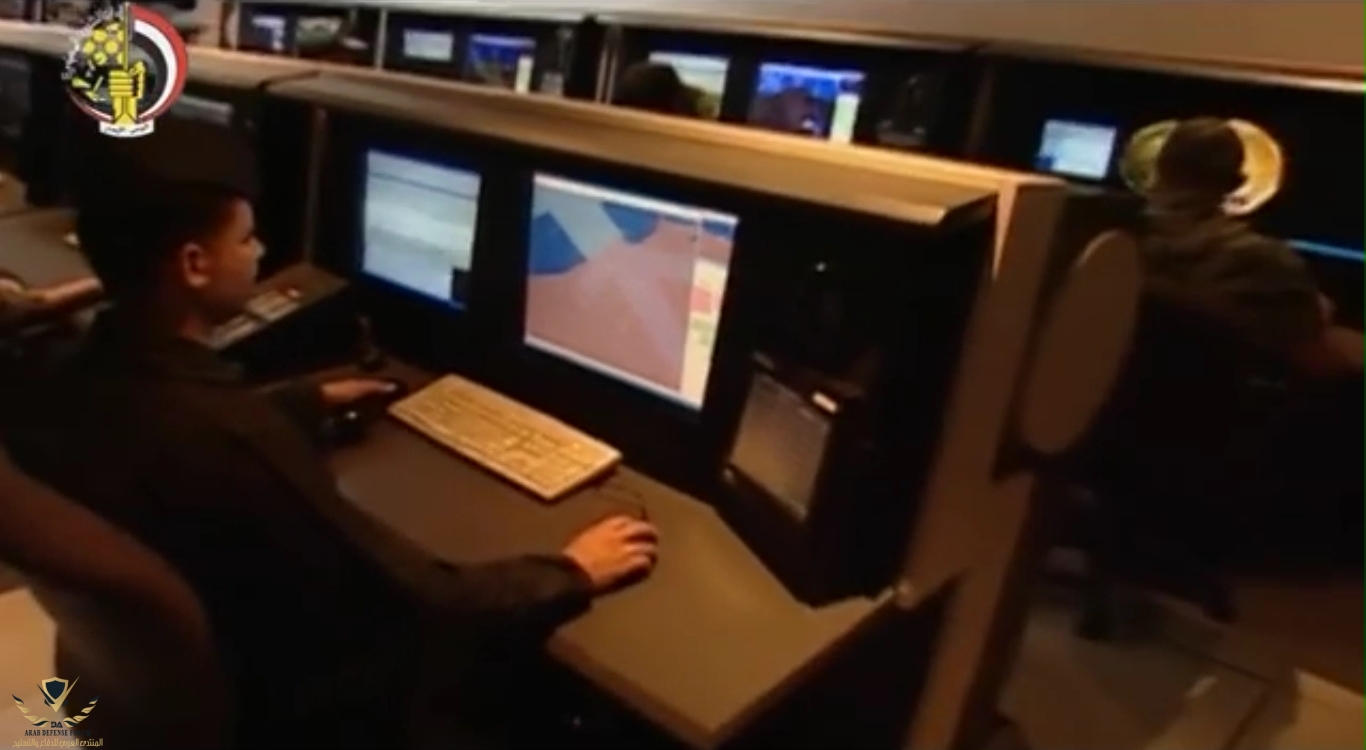

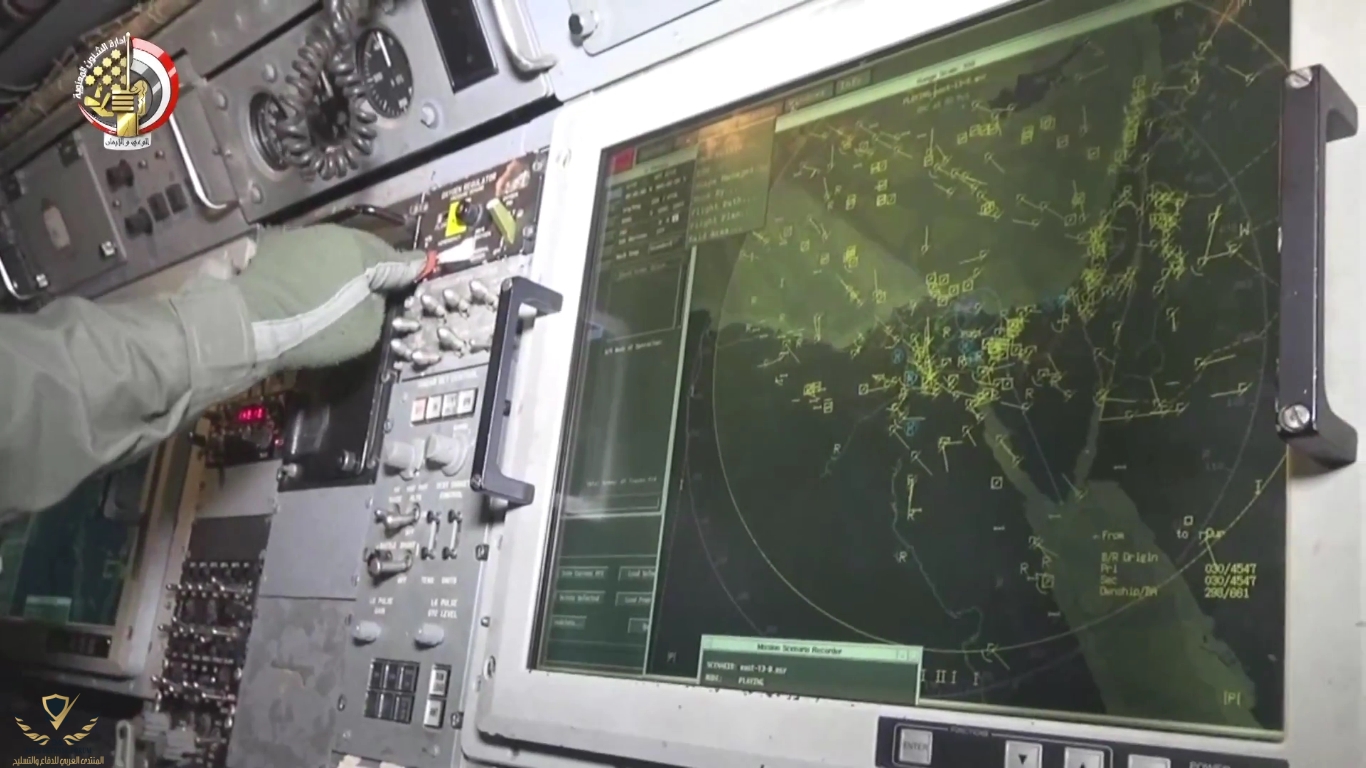

لقطتان تحويان الكثير جدا من فيديو المرحلة الرئيسية لمشروع مراكز القيادة التعبوي التكتيكي " جاسر 113 " لوحدات الدفاع الجوي للتعامل مع هجوم جوي معادي شامل بالتعاون مع القوات الجوية والحرب الإلكترونية بحضور السيد القائد العام وزير الدفاع والانتاج الحربي .

بالنظر الى الصورتين سنجد تدريبا على هجوم اسرائيلي شامل وشديد التركيز على سيناء والضفة الغربية لقناة السويس من كافة الاتجاهات شرقا وشمال شرق وشمالا وجنوب شرق . ولم يتوقف الامر عند هذا الحد ; بل -وكما يتضح من المجسمات والخرائط- ان خطة العمليات تشمل اسوأ واقسى الظروف الممكنة ، وهي تقدم القوات الاسرائيلية حتى الضفة الشرقية للقناة ، وكيف سيتم التعامل معها والتصدي لها بالامكانيات الموجودة والمتاحة لدى القوات المسلحة من وسائل الدفاع الجوي المنتشرة والمتمركزة غرب القناة وشمال وشرق وشمال شرق الدلتا وبمعاونة القوات الجوية وسلاح الحرب الإلكترونية .

* خطة التدريب شملت انواع التسليح والذخائر التي ستستخدمها القوات الاسرائيلية في الهجوم ، وبحسب ما استطعنا التعرف عليه والتقاطه من الصور وحددناه بالمربعات البيضاء ، فقد شملت :

- مركز القيادة والسيطرة التكتيكي المتحرك " ماسوف Mashov " وهو مركز متحرك مخصص لتوجيه وادارة العمليات الجوية لطيران الجيش الاسرائيلي ويُعرف باسم " C4 " او " القيادة، السيطرة، الاتصالات والكمبيوتر Command, Control, Communications & Computers " .

- مقاتلات الاف 35 والاف 16 صوفا والاف 15 راعم وتقوم بالهجوم شمالا وشمال شرق من ناحية البحر المتوسط وشرقا وجنوب شرق من فوق سيناء .

- مروحيات الاباتشي الهجومية وتقوم بالهجوم تحت الغطاء الجوي من الطائرات المقاتلة فوق سيناء .

- صواريخ AGM-88C الامريكية المضادة للرادار لإخماد الدفاعات الجوية غبر القضاء على رادارات التوجيه لوسائل الدفاع الجوي ويصل مداها الى 110 كم .

- ذخائر الهجوم المباشر المشترك Joint Direct Attack Munitions JDAM الأمريكية وهي قنابل ذكية موجهة بالقصور الذاتي والاقمار الصناعية INS/GPS ويصل مداها الى 24 - 27 كم .

- قنابل GBU-15 الموجهة تليفزيونيا او حراريا وتحوي قنبلة Mk84 زنة 907 كج او قنبلة BLU-109 خارقة للتحصينات ويصل مداها الى 28 كم وهناك نسخة EGBU-15 تحوي منظومة ملاحة اضافية بالقصور الذاتي والاقمار الصناعية INS/GPS لزيادة الدقة .

- صواريخ AGM-130 وهي عبارة عن قنابل GBU-15 مضاف لها محرك دفع صاروخي لزيادة مداها الى 75 كم وتعمل على مقاتلات اف 15 راعم واف 15 سترايك ايجل وينقسم الى النسخ الاتية :

# الصاروخ AGM-130A ويحوي قنبلة Mk84 زنة 907 كج نظام مع محرك دفع صاروخي ونظام توجيه حراري او تليفزوني .

# الصاروخ AGM-130C ويحوي قنبلة BLU-109 خارقة للتحصينات مع محرك دفع صاروخي ونظام توجيه حراري او تليفزيوني .

- صواريخ " بوب آي AGM-142 Popeye " الاسرائيلية الجوالة المُطلقة جوا من خارج نطاق الدفاعات الجوية وتنقسم للنسخ الاتية :

# صاروخ Popeye II Have Lite TV وهو موجه بالقصور الذاتي والقمر الصناعي INS/GPS مع نظام توجيه نهائي بكاميرا التليفزيونية ويصل مداه الى 150 كم ورأسه الحربي يزن 340 كج ، ويعمل على مقاتلات اف 16 صوفا والاف 16 التركية والكورية الجنوبية .

# صاروخ Popeye II Have Lite IIR وهو موجه بالقصور الذاتي والقمر الصناعي INS/GPS مع نظام توجيه نهائي بكاميرا حرارية ويصل مداه الى 150 كم ورأسه الحربي يزن 340 كج ، ويعمل على مقاتلات اف 16 صوفا والاف 16 التركية والكورية الجنوبية .

# صاروخ Popeye Turbo ALCM الثقيل ذات المدى البالغ 320 كم ويعمل على مقاتلات اف 15 راعم ويستطيع ان يحمل رأس نووي تكتيكي ( مشتق منه نسخة Popeye Turbo SLCM البالغ مداه 1500 المطلق من غواصات الدولفين ) .

# قنابل Spice 2000 وهي عبارة عن قنابل Mk84 تزن 907 كج مُضاف لها حزمة التوجيه الخاصة بصاروخ البوب آي والتي تتألف من نظام الملاحة بالقصور الذاتي والقمر الصناعي GPS/INS مع توجيه نهائي تليفزيوني او حراري ويصل مداها الى 60 كم في حال اطلاقها من ارتفاعات شاهقة بسرعات فوق صوتية ويمكن استبدال الرأس الحربي التقليدي برأس خارق للتحصينات .

# قنابل Spice 1000 وهي عبارة عن قنابل MK83 تزن 450 كج مُضاف لها حزمة التوجيه الخاصة بصاروخ البوب آي والتي تتألف من نظام الملاحة بالقصور الذاتي والقمر الصناعي GPS/INS مع توجيه نهائي تليفزيوني او حراري ويصل مداها الى 100 كم في حال اطلاقها من ارتفاعات شاهقة بسرعات فوق صوتية ويمكن استبدال الرأس الحربي التقليدي برأس خارق للتحصينات .

# قنابل Spice 250 وهي عبارة عن قنابل Mk81 تزن 113 كج مُضاف لها حزمة التوجيه الخاصة بصاروخ البوب آي والتي تتألف من نظام الملاحة بالقصور الذاتي والقمر الصناعي GPS/INS مع توجيه نهائي تليفزيوني او حراري ويصل مداها الى 100 كم في حال اطلاقها من ارتفاعات شاهقة بسرعات فوق صوتية ويمكن استبدال الرأس الحربي التقليدي برأس خارق للتحصينات .

* كما أسفلنا أعلاه فإننا ذكرنا فقط ما استطعنا التقاطه من الصور ، ولكن مايهمنا هنا مدلول هذا التدريب الذي يؤكد وبلا يدع مجالا للشك ، ان العدو الاول للجيش المصري هو الجيش الاسرائيلي ، وسيبقى كذلك مهما اختلفت الظروف والاوضاع ، ويؤكد على معرفة ودراسة القوات المسلحة لكافة قدرات وتجهيزات الجيش الاسرائيلى ، وخاصة الذخائر الذكية والصواريخ الجوالة المُطلقة من مدايات بعيدة -والتي تُعد الذراع الطولى للطيران الاسرائيلي- واساليب وكيفية التعامل معها والتصدي لها تقنيا وتكتيكيا بواسطة الدفاع الجوي والحرب الاليكترونية . وهذا أفضل وأقوى رد على السفهاء والمشككين الذين يدّعون كذبا بأن عقيدة الجيش المصري تغيّرت او تبدّلت وان اسرائيل ليست عدو او لم تعد العدو كما كان سابقا .

* هنا سيخطر سؤال على اذهان الكثيرين وهو : وأين قواتنا في سيناء ؟ واين قواتنا الجوية المعترضة فوق سيناء ؟

بكل بساطة اجابة السؤال تتلخص في ان خطط العمليات ياحضرات لا تقتصر فقط على التصدي لهجوم مُعادي على الحدود او تنفيذ هجوم داخل حدود واراضي العدو ، بل انها اوسع واشمل بكثير بما يتضمن سيناريوهات التعرض لخسارة ارض او خسارة دفاعات او قواعد عسكرية على الخطوط الامامية نتيجة لثغرة ما او تفوق كمي ونوعي للعدو ، وكيفية التعامل مع هذا التفوق او هذه الثغرة ، وكيفية وقف تقدم القوات المعادية ومنعها من السيطرة على المزيد من الأرض ، ثم كيفية شن هجوم مضاد وكسر تقدم قوات العدو وفتح ثغرة في خطوطه الامامية والتقدم داخل عمقه في الاراضي التي سيطر عليها ثم البدء في استعادة السيطرة علىها تدريجيا وعلى مراحل .

لابد من وضع اسوأ الفرضيات والتعامل معها وهذا ألف باء خطط العمليات في الحرب ، وهذا من ابسط الدروس المستقادة من 67 و73 و82 ( معركة سهل البقاع بين الطيران الاسرائيلي وبين الطيران والدفاع الجوي السوري وانتهت بانتصار اسرائيلي كامل بفضل استخدام الحرب الالكترونية للتشويش على الطيران والدفاع الجوي السوري بشكل كامل ) و81 ( عملية اوبيرا وقصف مفاعل تموز النووي العراقي بالطيران الاسرائيلي والاعتماد على عنصر المافجأة والطيران على ارتفاع شديد الانخفاض لتجنب الرصد بالرادارات ) و91 ( حرب الخليج وضربات طيران التحالف للدفاع الجوي العراقي واستخدام وسائل الحرب الالكترونية المتطورة ) و99 ( حرب كوسوفو واشتباكات طيران الناتو مع الدفاع الجوي الصربي واستخدام الصرب لتكتيكات فعالة لتضليل الصواريخ المضادة للردار ) و2007 ( عملية البستان وقصف المفاعل النووي السوري في دير الزور واستخدام الحرب الالكترونية للتشويش على الدفاع الجوي السوري ) . فالطيران الاسرائيلي والغربي بشكل عام دائما مايعتمد على وسائل الحرب الإلكترونية للتشويش والخداع والتضليل ووسائل القيادة والسيطرة عالية تامين لضمان التكامل والتواصل والربط والتنسيق المستمر مع استخدام تكتيكات الطيران شديد الانخفاض لتجنب التعرض للرصد من قبل الرادارات والاعتماد على الذخائر الذكية عالية الدقة والصواريخ الجوالة المطلقة من مدايات بعيدة . وهذا مايجب على الدفاع الجوي والطيران المصري ان يتعاملا معه في اي مواجهات محتملة مستقبلا .
____________________________
Thunderbolt





القدرات الدفاعية المصرية فى مجال التصدى لصواريخ كروز :
_________________________________________________________
يمتلك الدفاع الجوي المصري طيفا واسعا من أنظمة الدفاع الجوي القادرة على التصدي لصواريخ كروز والمقذوفات الجوية والذخائر الذكية عالية الدقة على النحو الآتي :


1) منظومة Tor-M2E الروسية من أقوى وأفضل منظومات الدفاع جوي قصير المدى في العالم ذات القدرة الفائقة على ضرب الصواريخ الجوالة والقنابل والذخائر الذكية والمقذوفات المُطلقة جوا والطائرات المقاتلة والمروحيات والطائرات بدون طيار في مدايات تصل الى 15 كم وارتفاع يصل الى 10 كم , و كذلك Tor-M1.

2) منظومة Avenger الأمريكية وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 8 كم.

3) منظومة Chaparral الأمريكية وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 9 كم.

4) منظومة Crotale الفرنسية المُطوّرة وتستطيع التصدي للصواريخ الجوالة والتهديدات الجوية على الارتفاعات المنخفضة والمنخفضة جدا ويبلغ مداها 11 كم.

5) منظومة ZSU-23-4M4 Shilka الروسية المُطوّرة عن نسخها القديمة لزيادة فاعلية الاشتباك بنيران المدفعية عيار 23 مم الموجهة راداريا والمدمج معها 4 صواريخ SA-18 Igla قصيرة المدى لتزيد من فاعلية الاشتباك ضد التهديدات الجوية والكثافة النيرانية وخاصة ضد الصواريخ الجوالة والاهادف الجوية المقتربة.

6) منظومة Amoun Skyguard الصاروخية المدفعية المُختلطة قصيرة-متوسطة المدى والمزوّدة بصواريخ AIM-7M Sparrow للاعتراض الجوي حتى مسافة 26 كم والمدفعية طراز Oerlikon عيار 35 مم المُوجّهة بالرادار والمزوّدة بمقوذفات AHEAD المُخصصة لاعتراض وتدمير الصواريخ الجوّالة والمقذوفات الجوية المختلفة.

7) منظومة Buk-M2E أفضل منظومة دفاع جوي متوسط المدى في العالم ذات القدرة الفائقة على ضرب الصواريخ الباليستية التكتيكية ( المُطلقة من مدايات تصل الى 200- 300 كم كالصواريخ المطلقة من راجمات الصواريخ ) والصواريخ الجوالة والصواريخ المضادة للرادار والطائرات المقاتلة في مدايات تصل الى 45 كم وارتفاع يصل الى 25 كم مع الحصانة الهائلة ضد انظمة التشويش الإلكتروني , وكذلك Buk-M1-2.

8) منظومة S-300VM ( Antey-2500 ) بعيدة المدى الاحدث على الاطلاق في عائلة S-300، وذات القدرة الفائقة على ضرب الصواريخ الباليستية قصيرة ومتوسطة المدى ( المُطلقة من مدايات تصل الى 2500 كم ) والصواريخ الجوالة والطيران عالي المناورة ويصل مداها الى 250 كم ضد الطائرات وأقصى ارتفاع يصل الى 30 كم ومدى كشف رادارى يبلغ 500 كم مع الحصانة الهائلة ضد مختلف انظمة التشويش الالكتروني الكثيف ويمتلكها الدفاع الجوى المصرى بعدد 4 بطاريات.

9) الصواريخ المحموله على الكتف مثل عين الصقر (سام 7 مطور ) - ستينجر - SA-18 Igla / SA-24 Igla S

10) أنظمة الدفاع الجوي والإنذار المبكر على السفن الحربية تُوفر دعما وإسنادا مُباشرا لقوات الدفاع الجوي على الأرض في حال التعرض لهجوم جوي بالصواريخ الجوالة والذخائر الذكية من اتجاه البحر.

11)نظام الرصد والتتبع الكهروبصري الحراري KTM Kineto Tracking Mount Model 433 الأمريكي. يمتاز بقدرة هائلة على تتبع الاجسام والاهداف الطائرة بسرعة عالية مع تحديد للمعلومات عن المسافة والسرعة والزمن TSPI Time, Space & Position Information بدقة عالية، ويأتي بتجهيز مُخصص للعمل بدون تدخل بشري Unmanned او للعمل يدويا Manned / Manual Control. وهو يُمثل إضافة قوية لدى الدفاع الجوي المصري لكشف وتتبع الطائرات الشبحية والطائرات بدون طيار، وخاصة تلك المُحلقة على ارتفاعات منخفضة ومنخفضة جدا.

12)نظام Pechora-2M والذى تمتلكه مصر بأعداد كبيرة يصل الى 70 بطارية ومزود بمنظومة حرب إلكترونية لتحييد الصواريخ المضادة للرادار

13)عناصر المراقبة الجوية بالنظر والمنتشرة على طول حدود وسواحل الدولة والمتواجدة داخل أبراجها ومزودة بمناظير وكاميرات كهروبصرية وحرارية لاكتشاف الأهداف المحلقة على ارتفاعات شديدة الانخفاض مثل صواريخ كروز

الأنظمة السابقة تحوي جميعها رادارات قادرة على رصد وتعقّب الصواريخ الجوالة والاهداف الجوية ذات المقطع الراداري المنخفض، ومزودة بأنظمة كهروبصرية وحرارية تكفل لها قدرة الرصد والاشتباك في ظروف الإعاقة والشوشرة الإلكترونية الكثيفة، كما أن هذه الأنظمة تتصل بمحطات مُتخصصة للإنذار المبكر والمسح الجوي بمختلف المدايات ونذكر منها على سبيل المثال وليس الحصر :

- رادارات TPS-59 من الولايات المتحدة وهي رادارات ايسا ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الصواريخ الباليستية والجوالة والطائرات ويصل مداها الى 740 كم وأقصى ارتفاع يصل الى 300 كم.

- رادرات Commander-SL من بريطانيا وهي رادارات ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الصواريخ الجوالة والطائرات بدون طيار ومختلف الاسلحة المطلقة جوا من مسافات بعيدة والطائرات ويصل مداها الى 470 كم وأقصى ارتفاع 30 كم.

- رادارات Protivnik-GE من روسيا وهي رادارات ثلاثية الأبعاد قادرة على توفير الانذار المبكر ضد الطائرات الاستراتيجية والمقاتلة والصواريخ الباليستية والصواريخ الجوالة وحتى الاهداف ذات السرعات المنخفضة مادون صوتية على مختلف الارتفاعات ويصل مداها الى 480 كم وأقصى ارتفاع 200 كم.

-رادارات SPS-48 من الولايات المتحدة وهي رادارات ثلاثية الأبعاد يصل مداها إلى 460 كم وأقصى إرتفاع 30 كم

- رادارات " AN/MPQ-64F1 Improved Sentinel " من الولايات المتحدة، وهي رادارات ثلاثية الأبعاد قادرة على رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار وتوفير كافة المعلومات والاحداثيات لأنظمة الدفاع الجوي قصيرة المدى ويبلغ مداها 75 كم، وهي تمثل أحد المكوّنات الرئيسية والحيوية لمنظومة التصدي لتهديدات الصواريخ الجوالة.

ج- وسائل الإنذار المبكر واعتراض الصواريخ الجوالة في التوقيتات المناسبة :
_________________________________________________
1) الغلبة لمن يملك المعلومات - عناصر المخابرات والاستطلاع خلف خطوط العدو، ووسائل الاستطلاع المُتنوعة بشكل عام ( طائرات بدون طيار - اقمار صناعية - طائرات استطلاع ) تُعد عاملا حاسما وشديد الحيوية لما يمكن ان توفره من معلومات عن الهجوم قبل حدوثه من تفاصيل عن الطائرات ونوعية التسليح وموعد الهجوم والقاعدة التي سينطلق منها ومسار الطيران والاهداف المحتملة والمؤكدة، مما يوفر الخلفية والدراية الكافيتين للتصدي للهجوم والتعامل معه واعادة تحريك وتمركز القوات، ونصب الاهداف الهيكلية الزائفة والكمائن المتنوعة لإجهاض الهجوم المعادي.

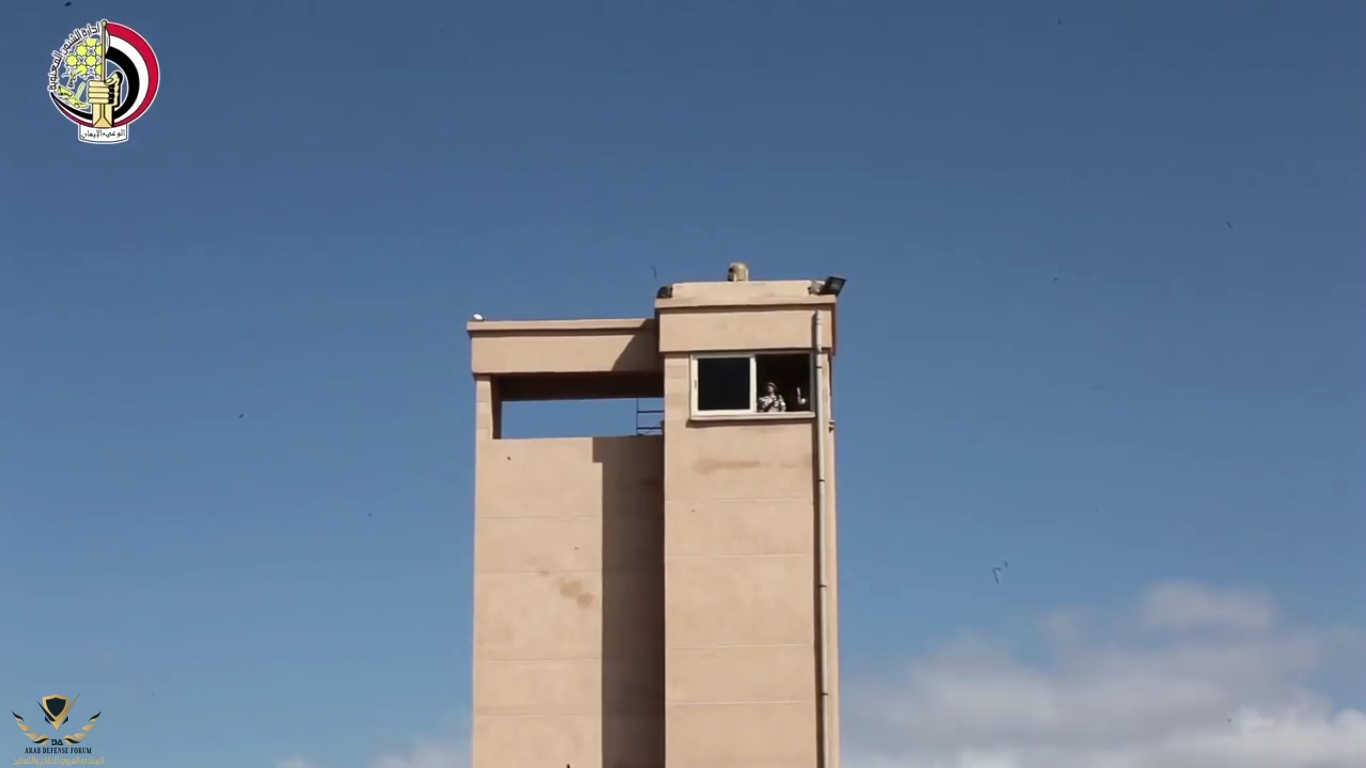

2) محطات الاستطلاع والمراقبة بالنظر والمنتشرة على طول الحدود والسواحل المصرية توفر ميزة الكشف البصري والحراري للتهديدات الجوية على الارتفاعات شديدة الانخفاض والتي يصعب التقاطها بالرادارات.

3) رادارات الانذار المبكر المُختصة برصد التهديدات الجوية ذات المقاطع الرادارية المُنخفضة مُتضمنة الصواريخ الجوالة، وكذا المُختصة بتغطية الارتفاعات المنخفضة والمنخفضة جدا والتي يتم تصيبها على مناطق مرتفعة كالجبال والهضاب والانشاءات المخصصة لهذه الاغراض وهي ايضا مهمة لكشف الطيران المعادي على هكذا ارتفاعات.

4) طائرات الانذار المبكر والتحكم المحمول جوا ( أواكس AWACS ) وتمتلك مصر طائرات الانذار المبكر E2C عين الصقر بعدد 9 طائرات والتى تعتبر العقل والمخ الرئيسي المحرك لأعمال الدفاع الجوي للتصدي للصواريخ الجوالة لما تملكه من قدرة رادارية هائلة على كشف الصواريخ الطائرة على ارتفاعات منخفضة وشديدة الانخفاض من مدايات كافية والتي يصعب على الرادارات الارضية رصدها من مدايات مماثلة بسبب عامل كروية الارض.

5) رادرات وأنظمة الانذار المبكر والرصد على القطع البحرية التي تُعد خط الدفاع الأول عن السواحل.

6) الأسراب القتالية الجوية المُختصة بمهام الاعتراض والدفاع الجوي Interception / Air Defense، يقع على عاتقها التصدي للهجوم الجوي المُعادي وحرمان طيران العدو من الوصول إلى المدايات المناسبة لإطلاق الصواريخ والذخائر الجوية على الأهداف الأرضية المختلفة، وتعمل بتنسيق كامل مع وحدات الدفاع الجوي الأرضي ومراكز القيادة والسيطرة الارضية والمحمولة جوا ضمن معركة الأسلحة المُشتركة.

د- التخطيط للمستقبل :
_______________
الصواريخ الجوالة المُطلقة من القطع البحرية سواء السفن او الغواصات لها اهمية استراتيجية هائلة لتوجيه الضربات داخل العمق لتكون الذراع الطولى الضاربة لأية قوة عسكرية، وبالتالي فإن امتلاك هذه النوعية من الصواريخ على اكثر من منصة سواء جوية او بحرية او برية ( من خلال الشراء والتطوير والإنتاج المشترك مع الدول ذات الخبرة المناسبة ) هو امر ضروري وحيوي، ويمكن ان تغني عن امتلاك حاملة طائرات مقاتلة بتكاليفها الخرافية وحاجتها الى التأمين الغير عادي. ( القوات الجوية المصرية بدأت في امتلاك نوعيات من الصواريخ الجوالة المُطلقة جوا ضمن تسليح الرافال والميج 29 وكذا تمتلك مصر راجمات الصواريخ الصينية WS-2 ذات قدرات إطلاق الصواريخ التكتيكية بمدايات تتراوح بين 200 و400 كم )


امتلاك الأنظمة المتخصصة في اعتراض صواريخ كروز أصبح ضرورة مُلحة لا بديل لها وأهمها انظمة البانتسير Pantsir S الصاروخية المدفعية المُختلطة والتور ام Tor M، ولكن يأتي في مقدمتها الأنظمة ذات التكلفة المنخفضة مقابل الاستخدام بكثافة نيرانية عالية مع ميزة " اطلق وانسى Fire & Forget " كالايجلا اس Igla S والافينجر Avenger الذي يستخدم صواريخ ستينجر Stinger، فهذه الانظمة تتميز بتكلفتها المنخفضة جدا مقارنة بالانظمة ذاتية الحركة التي تعتمد على توجيه الرادار ذات التكلفة الاكبر، مما يسمح باستخدامها بكثافة كبيرة دون مشكلات لكي لا يتم استنزاف الانظمة الاغلى ثمنا واستخدامها مع اهداف اكثر قيمة وخطورة.

الدفاع الجوي المصري يُعد العصب الرئيسي في مهام حماية سماء الدولة المصرية، ولذلك فإنه سيتحمل عبئاً هائلاً في أية مواجهات مستقبلية مُحتملة مع الجانب الإسرائيلي الذي يملك التفوق الجوي الكمي والنوعي. ولذلك، فإنه لمن الواجب تكثيف أعمال التطوير والترقية لمعدات الدفاع الجوي الموجودة في الخدمة وزيادة أعداد الأنظمة عالية الفاعلية التي دخلت الخدمة حديثا ودعمها بتعاقدات جديدة على المدى المتوسط والبعيد بأنظمة توفر طبقات جديدة إضافية للدفاع الجوي كالـS-400 بعيد المدى والـBuk-M3 متوسط-بعيد المدى والـPantsir-S قصير-متوسط المدى ( من الافضل انتظار Pantsir-SM المُقرر دخوله الخدمه لدى روسيا عام 2019 ) والـVerba المحمول على الكتف الأحدث على الإطلاق والمطوّر من منظومة Igla-S.

أخيرا، من الضروري الاهتمام بأعمال البحث والتطوير للخروج مستقبلا بأنظمة صواريخ ورادارات محلية الصنع لمواكبة التطور الجاري لدى العدو، وتحقيق قدرة الاكتفاء الذاتي في بعض الجوانب وتوفير تكاليف التعاقدات الخارجية، ويمكن تحقيق ذلك من خلال الاستعانبة بالدول ذات الخبرات المناسبة والعلاقات السياسية الجيدة، وخاصة ان انتاج صاروخ دفاع جوي محلي يفتح الباب لتطوير نسخة بحرية للعمل على متن السفن ونسخة قتال جوي للعمل على متن الطائرات المقاتلة.
_____________________________
Thunderbolt

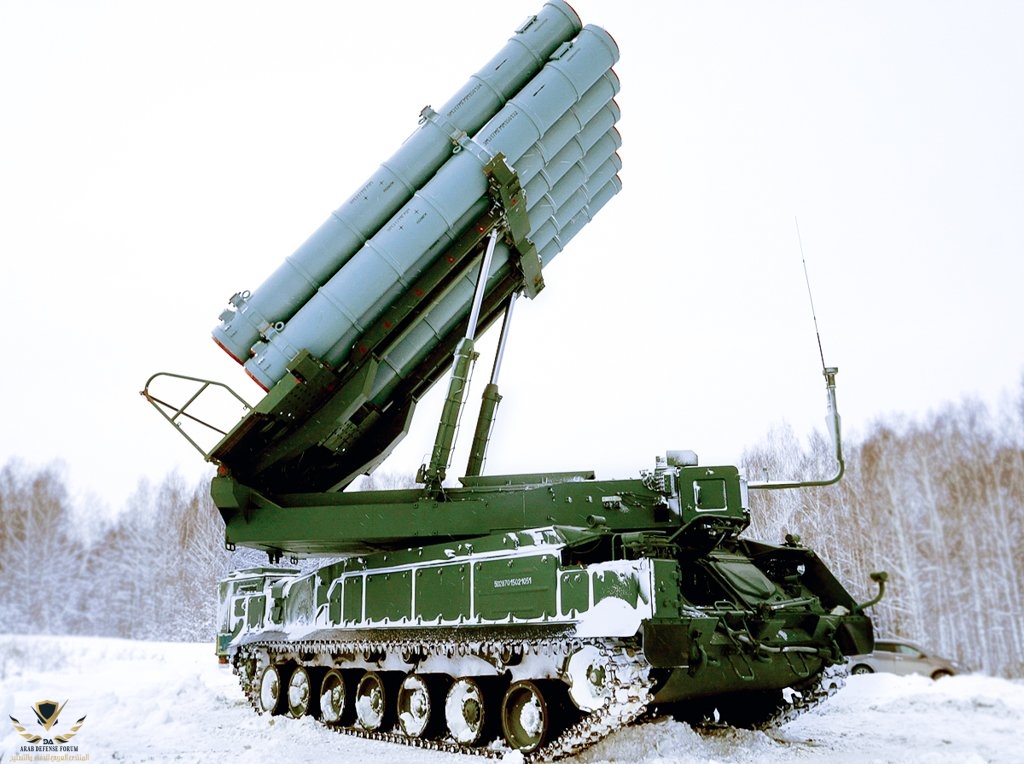

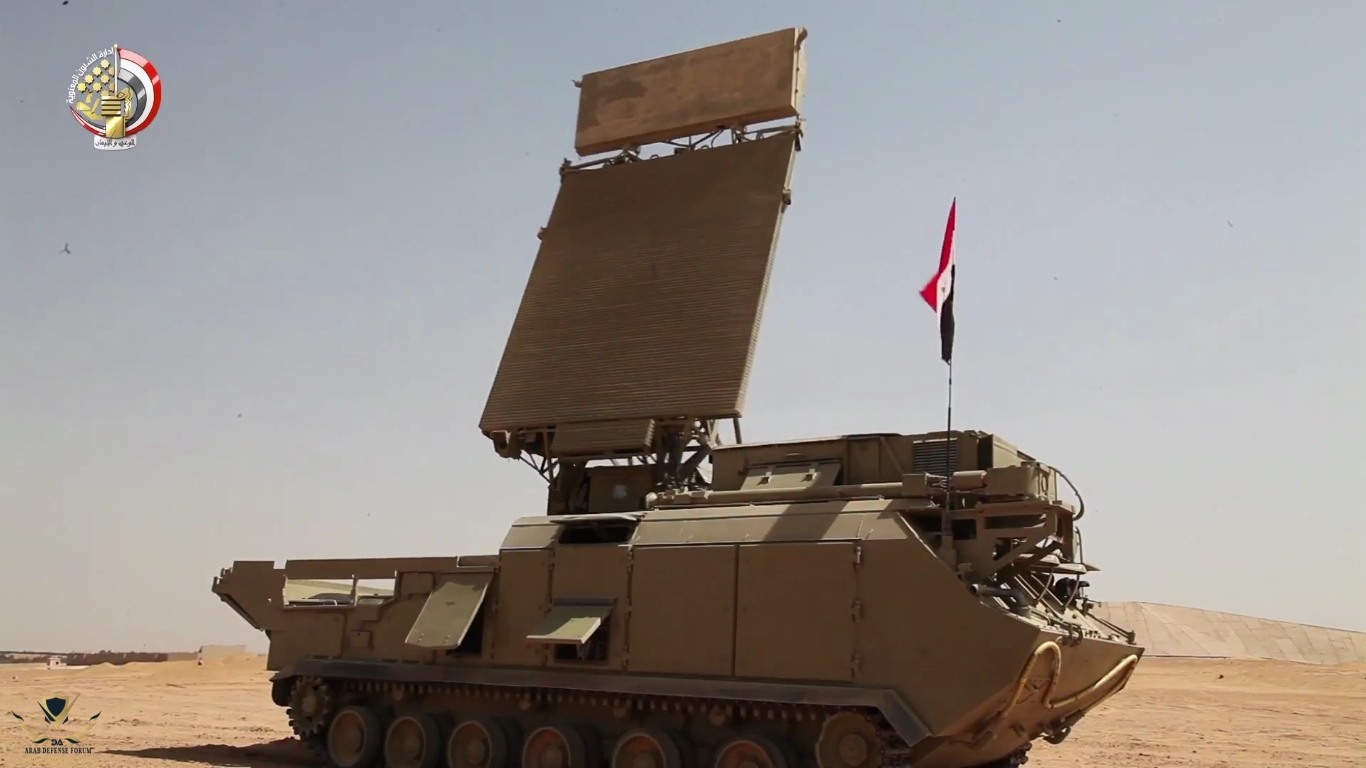

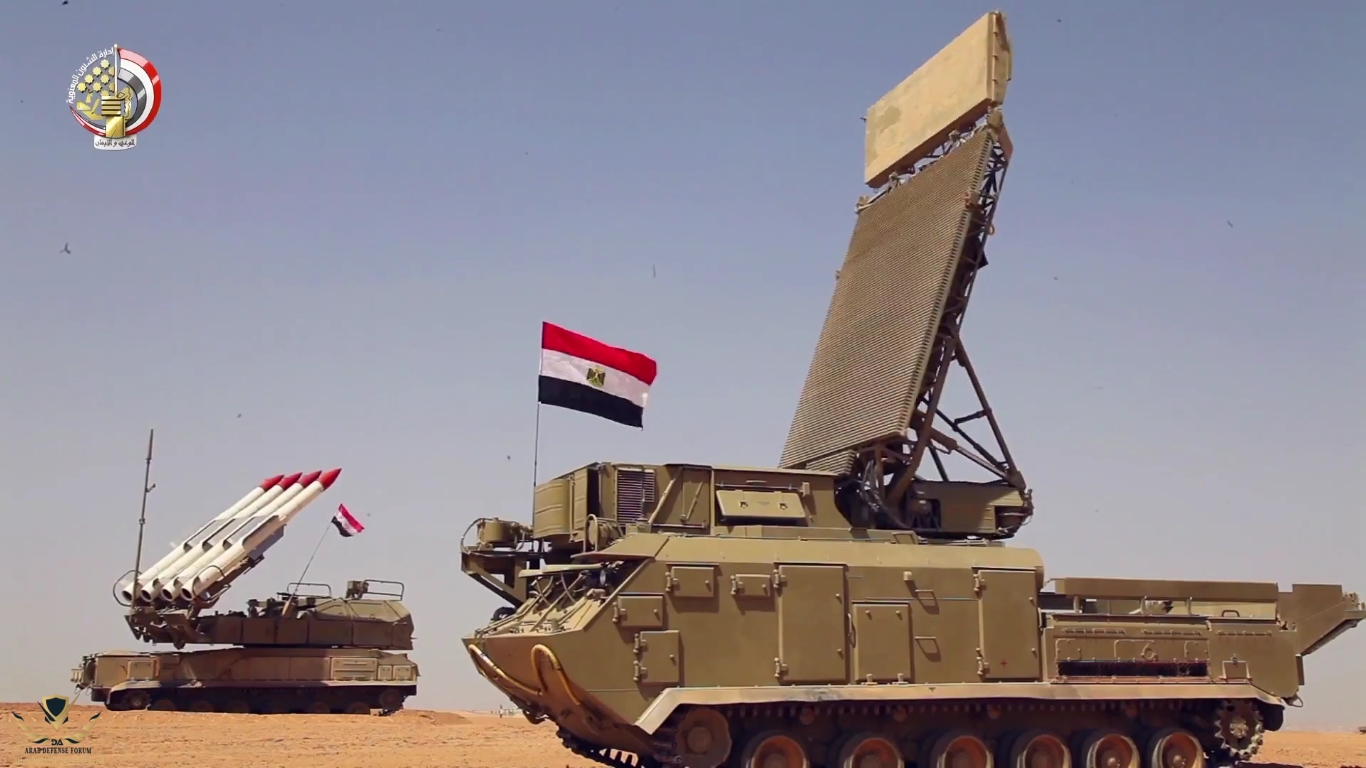

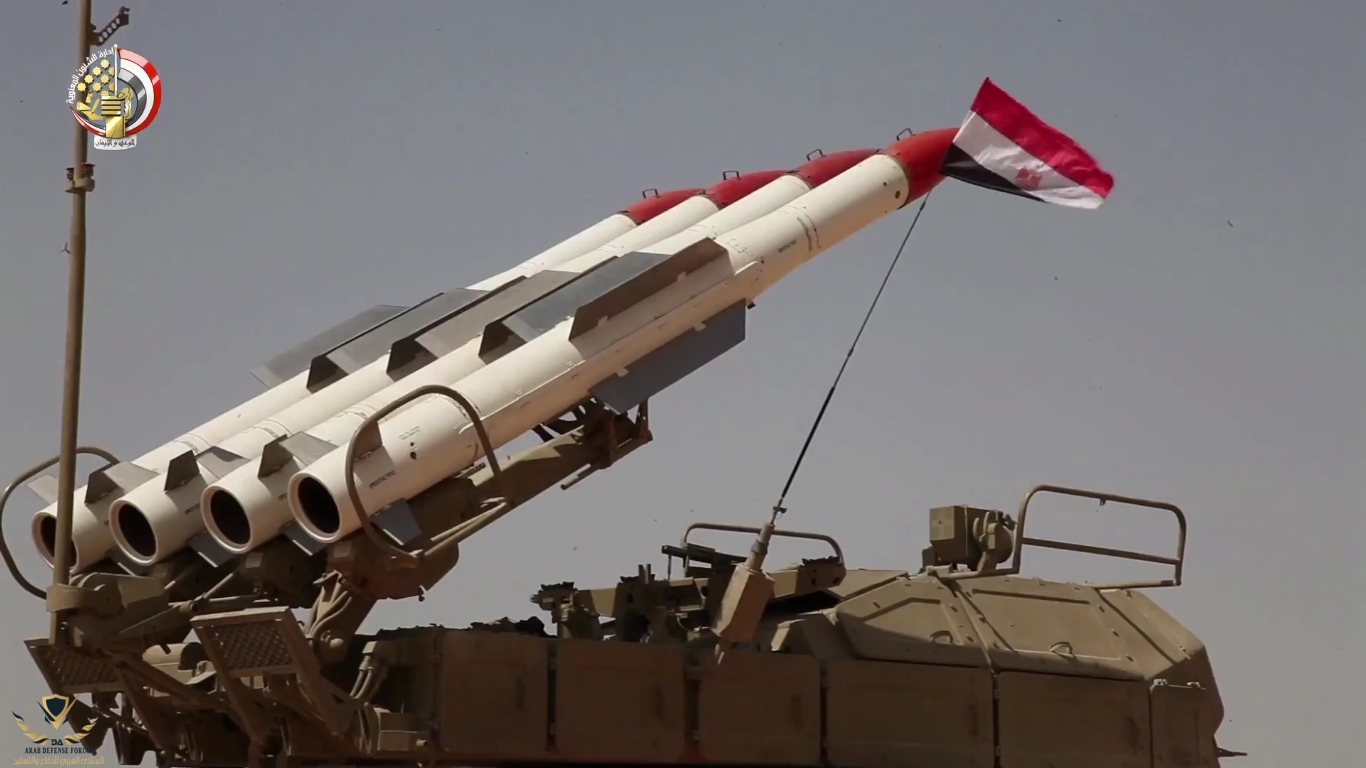

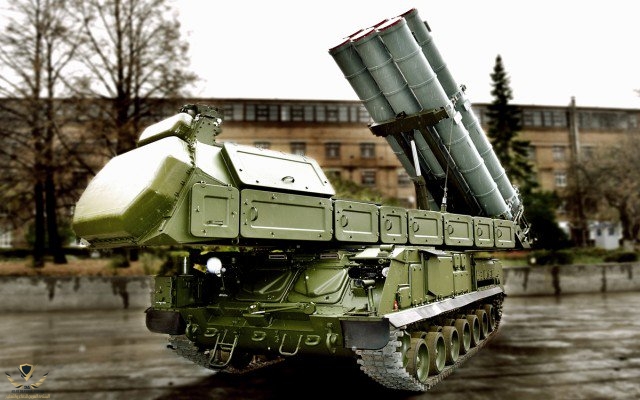

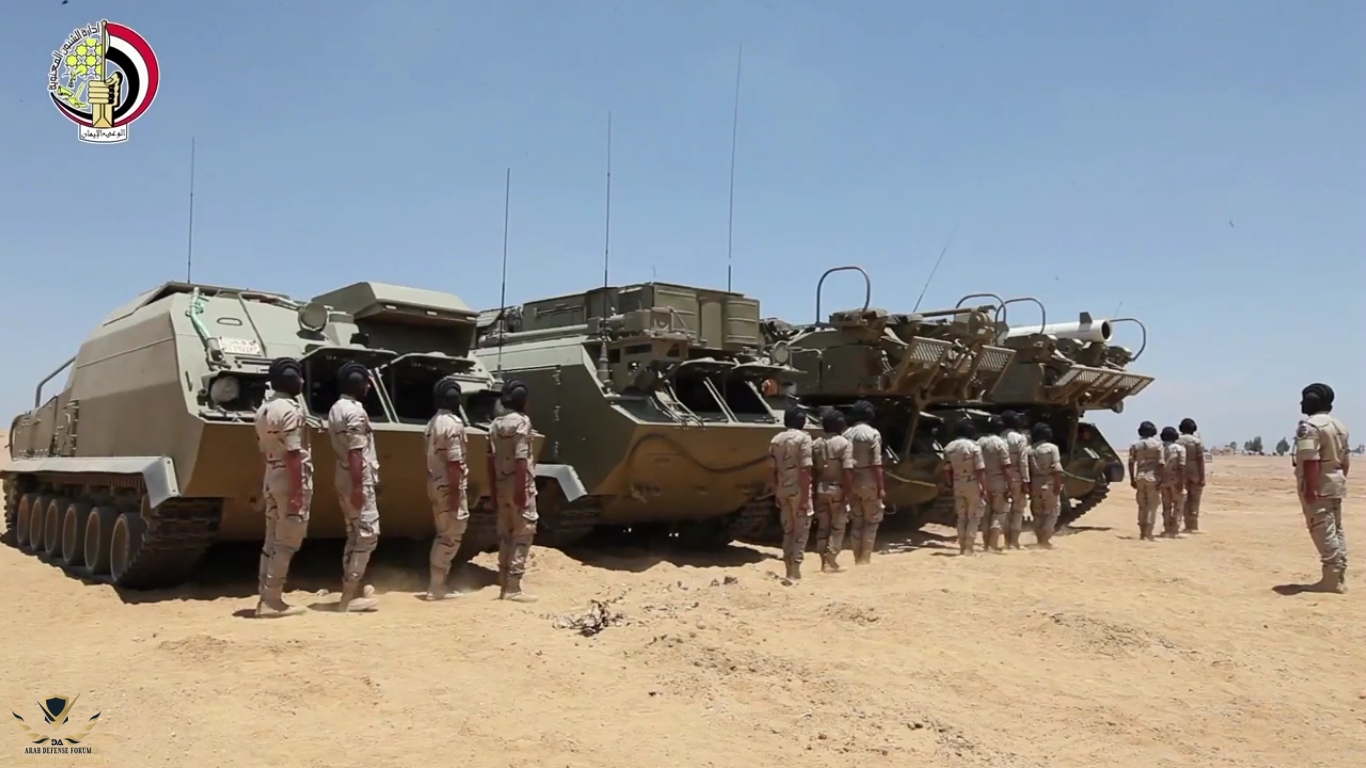

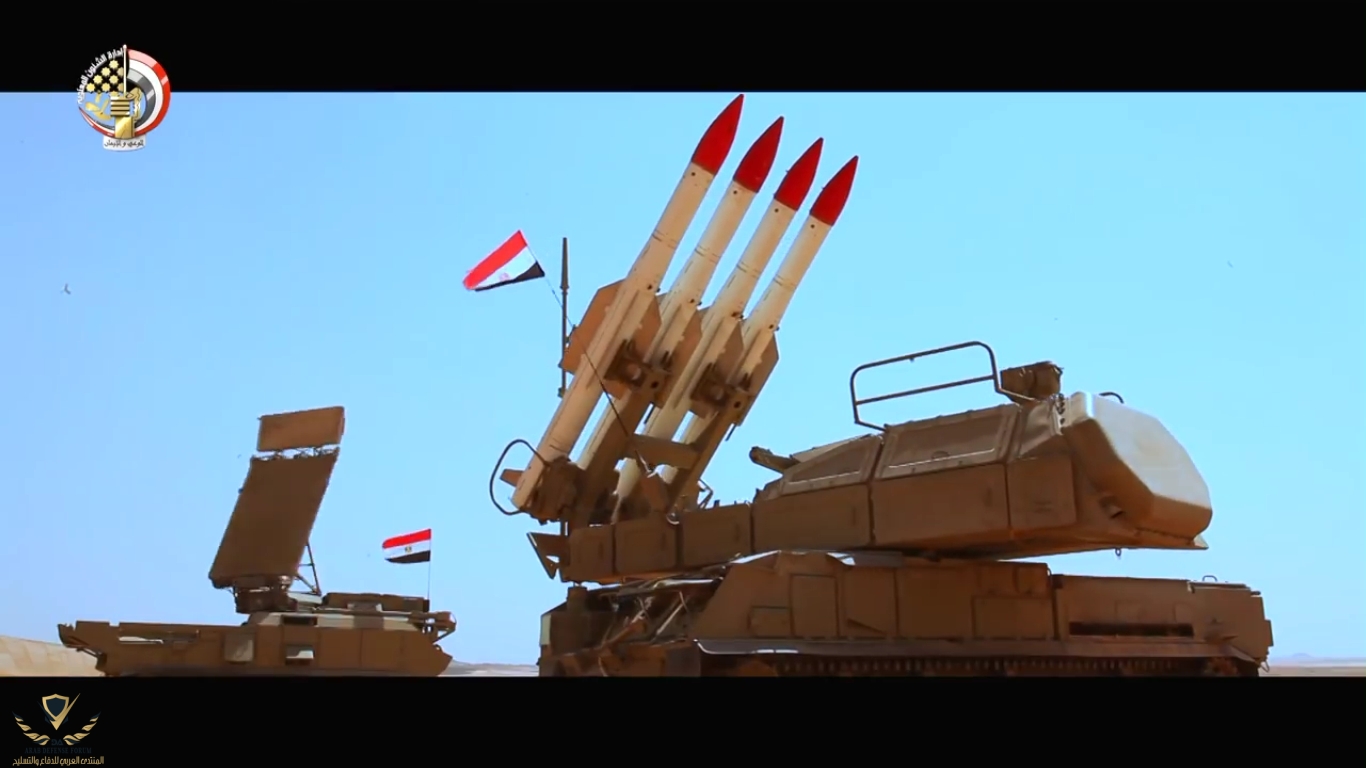

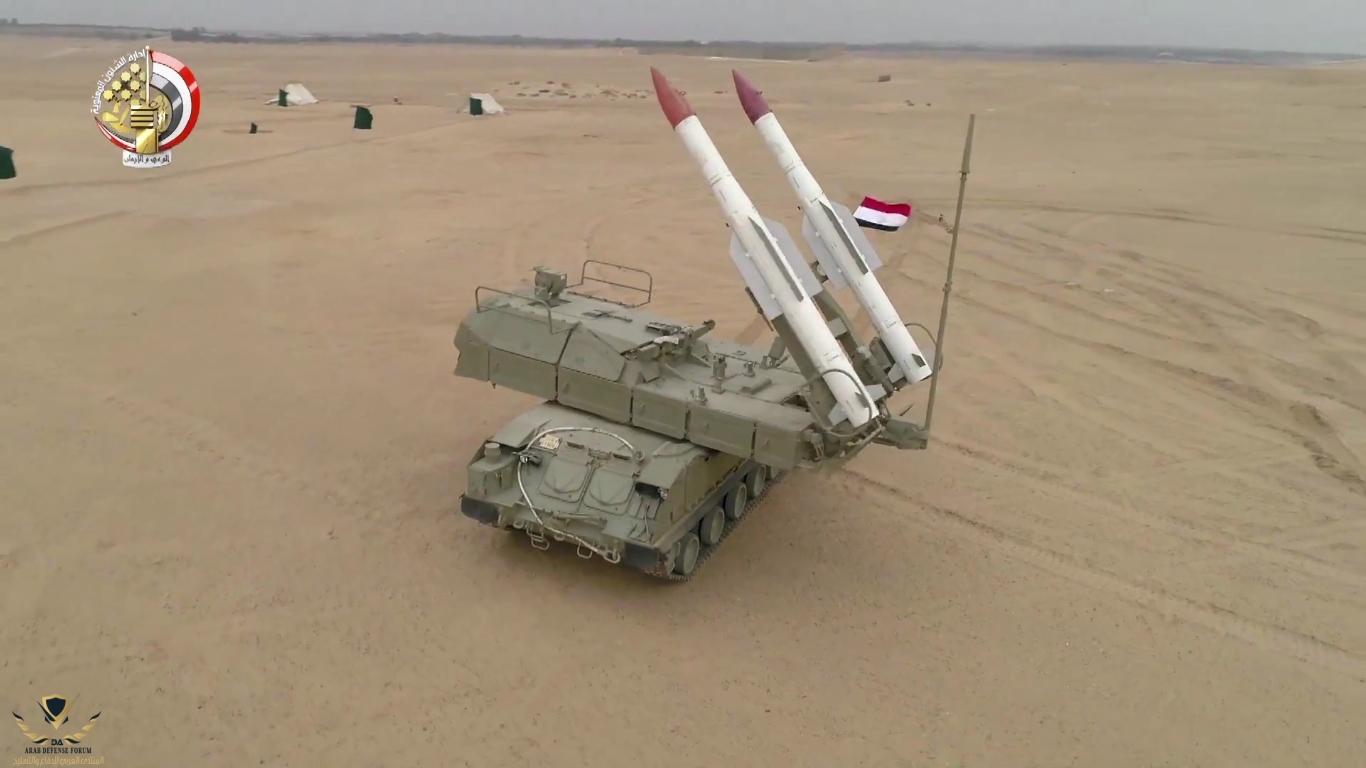

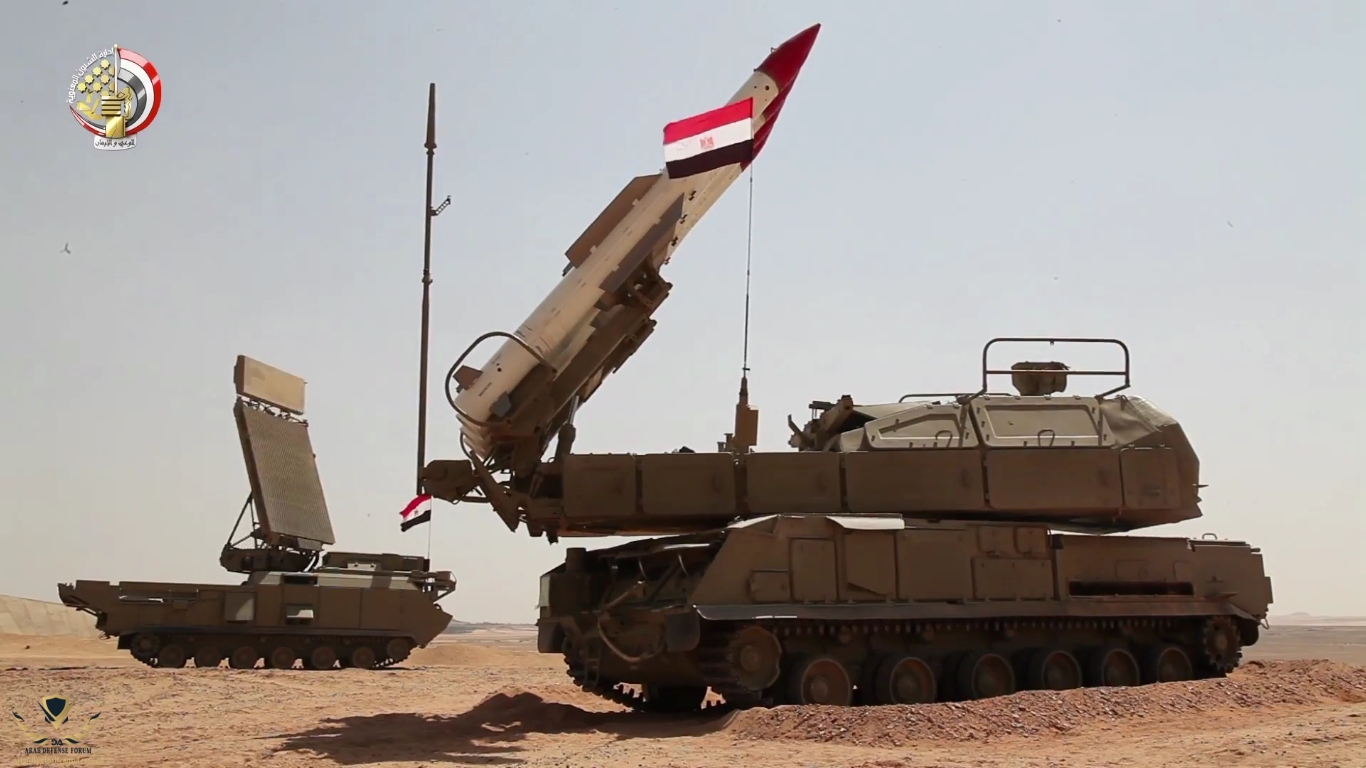

نظام الدفاع الجوي متوسط المدى Buk-M2E العامل بقوات الدفاع الجوي المصري
____________________________________________________________________

يُعد الـBuk M2E النسخة التصديرية من نظام الدفاع الجوي الروسي متوسط المدى Buk-M2 او SA-17 Grizzly والمُطور من النظام Buk-M1-2 حيث بدأ تطويره منذ عام 1988 ودخل الخدمة رسميا عام 2008 لدى الجيش الروسي، في حين ان النظام Buk-M1-2 دخل الخدمة عام 1998. ويتم إنتاج هذا النظام من قبل شركة " ألماز أنتي Almaz Antey " الرائدة في مجال أنظمة الدفاع الجوي بمختلف أنواعها.

تم تصدير النظام إلى كل من مصر وسوريا والجزائر وأرمينيا وبيلاروسيا وفنزويلا.

يُعتبر نظام Buk-M2 أفضل أنظمة الدفاع الجوي متوسطة المدى عالمياً حتى ظهور النظام الأحدث Buk-M3 الذي بدأ دخوله الخدمة منذ نهاية عام 2016 لدى قوات الدفاع الجوي الروسي، وأبدت مصر رغبتها في الحصول عليه.

يستطيع نظام Buk-M2E التصدي لكل مايلي :

- المقاتلات عالية المناورة.

- المروحيات.

- الصواريخ الجوالة.

- الصواريخ المُطلقة جوا.

- الصواريخ الباليستية التكتيكية.( المطلقة من مسافة 200 - 300 كم بحد أقصى )

- الذخائر الجوية عالية الدقة.

- المركبات الأرضية وسفن السطح.

يتميز النظام بقدرته على العمل في أكثر الظروف البيئية صعوبة وقسوة تصل درجات الحرارة به الى +50° او -50° وبنسبة رطوبة تصل الى 98%، حيث تحوي قمرات القيادة والعمل للأفراد، أنظمة تكييف للهواء وأنظمة للتدفئة.

* مكوّنات البطارية الرئيسية :
____________________


- مركبة 9S510E المُجنزرة للقيادة والسيطرة.

صورة للمركبة :
http://i.imgur.com/LranfYP.jpg


- منظومة الرادار المُجنزر ذاتي الحركة 9S18M1-3E الخاص بالمسح الجوي وكشف وتتبع الأهداف.

صورة للرادار :
http://i.imgur.com/ZnlB9ww.jpg


- عدد 1 - 6 ( حسب الطلب ) مركبة 9A317E مُجنزرة قاذفة للصواريخ وتحمل 4 صواريخ أرض-جو طراز 9M317 جاهزة للإطلاق، ومُزوّدة ايضا برادار 9S36E لإنارة الأهداف وتوجيه الصواريخ.

صورة للمركبة ويظهر الرادار في مقدمة برجها المتحرك والصواريخ محمولة أعلى البرج :
http://i.imgur.com/nA4wqL9.jpg


- عدد 1 - 12 ( حسب الطلب ) مركبة 9A316E مُجنزرة مُلقّمة وقاذفة Loader / Launcher للصواريخ مزود بقاذف يحوي 4 صواريخ أرض-جو طراز 9M317 بالإضافة لأربعة صواريخ اخرى احتياطية من نفس النوع.

صورة للمركبة :
http://i.imgur.com/GfKpyJU.jpg


* قدرات الرصد :
________________


- الرادار 9S18M1-3E Snow Drift ذاتي الحركة، يختص بمهام الإنذار المبكر والمسح الجوي ورصد وتتبع مُختلف الأهداف الجوية في زاوية 360°، ويستخدم حزم الشعاع القلمي الرفيع المُوجه إلكترونيا Electronically Steered Pencil Beam لتحقيق أقصى دقة ممكنة في أعمال الرصد والتتبع، كما يستخدم أساليب القفز والمراوغة الترددية Frequency Agility / Hopping لمقاومة أعمال الإعاقة والشوشرة الإلكترونية المختلفة.

يبلغ المدى الأقصى للرادار 150 كم ويستطيع تتبع 50 هدفاً مع توفير تحديد دقيق لـ6 اهداف منها، ويمكنه رصد طائرة مقاتلة تطير على ارتفاع 100 متر من مسافة 35 كم. وهو يعتمد أيضا على الإحداثيات المُستلمة من محطات الإنذار المبكر كمحطة رادار P-18 Spoon Rest.

- الرادار 9S36E المسؤول عن إنارة الأهداف وتوجيه الصواريخ، وهو يتميز بكونه ذات مصفوفة مسح إلكتروني سلبي Passive Electronically Scanned Array PESA ويمكنه رصد هدف مقطه الراداري 2 متر² من مسافة 120 كم و1 متر² من مسافة 100 كم وعلى ارتفاع 3 كم، بالإضافة إلى قدرته على رصد هدف طائر على ارتفاع 10 - 15 متر من مسافة 35 كم.ويمكنه رصد 10 اهداف والاشتباك مع 4 أهداف في وقت واحد.

- المركبات القاذفة للصواريخ مُزودة بمنظومة رصد كهروبصري / حراري Electro-Optic / Infrared ذات قناة تصوير نهارية واخرى ليلية لضمان اعمال الرصد والتتبع السلبي على مدار الـ24 ساعة في حال التعرض للتشويش الإلكتروني عالي الكثافة ضد الرادارات او في حال تنفيذ الكمائن الجوية ضد الطاترات المقاتلة والتي تتضمن الصمت الراداري التام.

* قدرات الصواريخ :
________________


- الصاروخ 9M317 يزن 710 كج ويمتلك رأساً حربيا مُتشظياً يزن 70 كج، مع صاعق تقاربي Proximity Fuse لتدمير الهدف بالاعتماد على موجة التفجير المُتشظية، ويمتلك باحثا راداريا شبه نشط Semi-Active Radar Seeker يعتمد على توجيه الرادار الأرضي بالإضافة إلى نظام تصحيح التوجيه بالقصور الذاتي Inertial Correction Control System بالاستفادة من اسلوب الاستهداف بالملاحة النسبة Proportional Navigation ( قانون ملاحي يُستخدم بشكل او بآخر في معظم الصواريخ المضادة للأهداف الجوية ويتم تطبيقه على الأجسام التي تكون على مسار إلتقائي تصادمي Collision Course ) وذلك لضمان دقة إصابة الهدف.

- السرعة القصوى للصاروخ : 4 ماخ ( 4880 كم / ساعة )

- مدى الاشتباك ضد الطائرات : 3 : 45 كم

- ارتفاع الاشتباك : 15 متر : 25 كم

- مدى الاشتباك ضد الصواريخ الباليستية التكتيكية : 20 كم

- مدى الاشتباك ضد الصواريخ الجوالة المطلقة جوا : 20 كم

- أقصى سرعة للأهداف الجوية المناورة يمكن للصاروخ ان يتعامل معها : 830 متر / ث

- أقصى سرعة للصواريخ الباليستية التكتيكية يمكن للصاروخ التعامل معها : 1200 متر / ث

- نسبة الاصابة ضد الطائرات المقاتلة والمروحيات للصاروخ الواحد : 90 - 95%

- نسبة الاصابة ضد الصواريخ الباليستية التكتيكية للصاروخ الواحد : 60 - 70%

- نسبة الاصابة ضد الصواريخ الجوالة للصاروخ الواحد : 70 - 80%

* قدرات التتبع والاشتباك والحركية :
________________________


- عدد الأهداف التي يمكن للبطارية الاشتباك معها في آن واحد : 24 هدف

- متوسط سرعة رد الفعل للمنظومة : 11 ثانية

- سرعة تنصيب وحزم البطارية : 5 دقائق للتموضع أو الانسحاب من الموقع و12 دقيقة في حال فتح وتشغيل الرادار ذاتي الحركة.

- سرعة المركبات : 65 كم / س على الطرق الممهدة و45 كم / س على الطرق الوعرة.

- مدى المركبات دون الحاجة للتزود بالوقود : 500 كم.

- أقصى ارتفاع يمكن للمنظومة أن تعمل عليه : 3000 متر فوق مستوى سطح البحر.

- أقصى سرعة للرياح يمكن للمنظومة العمل وسطها : 30 متر / ث.

______________________________________

Thunderbolt

https://www.facebook.com/EGYDEFPORT...1828.353276948118114/1225684854210648/?type=3


صور نظام Buk-M2E لدى قوات الدفاع الجوى المصرى


قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009572)201...JPG
‫فيلم -درع السماء-‬ - YouTube[(017644)2018-05-15-13-42-46].JPG
‫فيلم -درع السماء-‬ - YouTube[(016933)2017-07-01-05-05-29].JPG
‫فيلم -درع السماء-‬ - YouTube[(014156)2017-07-01-05-02-26].JPG
‫فيلم -درع السماء-‬ - YouTube[(013654)2017-07-01-05-01-33].JPG
قوات الدفاع الجوى ... حُراس السماء[(014960)2016-06-27-18-52-28].JPG

التعديل الأخير:
ملاحظات: انظمة Pechora-2M تستطيع العمل في بيئة كاملة من التشويش بدون اي تأثر بها لاحتوائها على انظمة الرصد والتصويب والاطلاق الليزرية والحرارية والبصرية البديلة للرادار.
*انظمة Pechora-2M تستطيع التصدي للصواريخ المضادة للرادار والراكبة للاشعاع بالاضافة للصواريخ الجوالة (Cruise Missile) والاهداف الطائرة ذات البصمة الشبحية (Stealth).
*النسخة القديمة من SAM-3 شاركت في حرب فيتنام واسقطت 4 آلاف طائرة امريكية من مختلف الانواع وبدون اية مبالغة وايضا اثناء قصف حلف الناتو لصربيا عام 1999 نجح صاروخ من هذا النظام في اسقاط طائرة F-117 الشبحية الامريكية وكانت فضيحة في هذا الوقت

لذلك هي من أسقطت طائرة صوفا الإسرائيلية في سورية لأنها تعمل بسرعة وحرفية في ظل بيئة معقدة من الحرب الإلكترونية ..

عودة
أعلى
