الدفاع الجوي المصري

ليس بالأمر الهين انتاج نظام دفاع جوى فروسيا كمثال دولة رائدة فى مجال انتاج أنظمة الدفاع الجوى لكى تنتج نظام دفاع جوى واحد تنفق مليارات الدولارات فى فترة زمنيه لاتقل عن 10 : 15 سنه حتى يرى نظام دفاع جوى واحد النور

وكذلك ايضا نحن نشترى نشترية بمليارات الدولارات ولا نحصل علية مجانا
هم يبيعونة لكافة دول العالم ويكسبون
السؤال لماذا لا نستثمر فى تصنيع منظومة حتى لو قصيرة المدى

وكذلك ايضا نحن نشترى نشترية بمليارات الدولارات ولا نحصل علية مجانا
هم يبيعونة لكافة دول العالم ويكسبون
السؤال لماذا لا نستثمر فى تصنيع منظومة حتى لو قصيرة المدى
ثلاث مسائل هى الحائل
أولهم و أهمهم هى الارادة السياسية
ثانيهم التمويل
ثالثهم الوقت

منظومة الدفاع الجوي Tor-M2 العامله لدى قوات الدفاع الجوي المصري
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
- تور ام 2 منظومة قصيرة المدى مضادة للمقاتلات و المروحيات والصواريخ الجوالة والقنابل الموجهة بالليزر والقنابل الانزلاقية والطائرات بدون طيار وتبلغ نسبة اصابتها 95% فى حالة اطلاق صاروخ واحد وهى تعتبر من أفضل الدفاعات الجوية قصيرة المدى فى العالم

- يبلغ مدى الكشف الراداري للمنظومة 32 كلم ويستطيع رصد والتعرف على 48 هدف جوي في وقت واحد ويستطيع الاطلاق على 4 أهداف في نفس الوقت.

- يعمل الرادار بنظام الحلقة أى يستطيع مشاركة المعلومات عن الوضع الجوى مع عربة أخرى أى نطاق 64 كلم

- تتكون كل بطارية من 4 مركبات حاملة لمنصات اطلاق الصواريخ بعدد 8 : 16 صاروخ لكل مركبة ويصاحبها مركبة مزودة بنظام رصد وسيطرة وتحكم نيراني.

- الصواريخ موجهة بموجات الرادار ويبلغ مداها 15 كلم وتصل لارتفاع 10 كلم ،، و تبلغ سرعة الصواريخ 3000 كلم/ساعة .

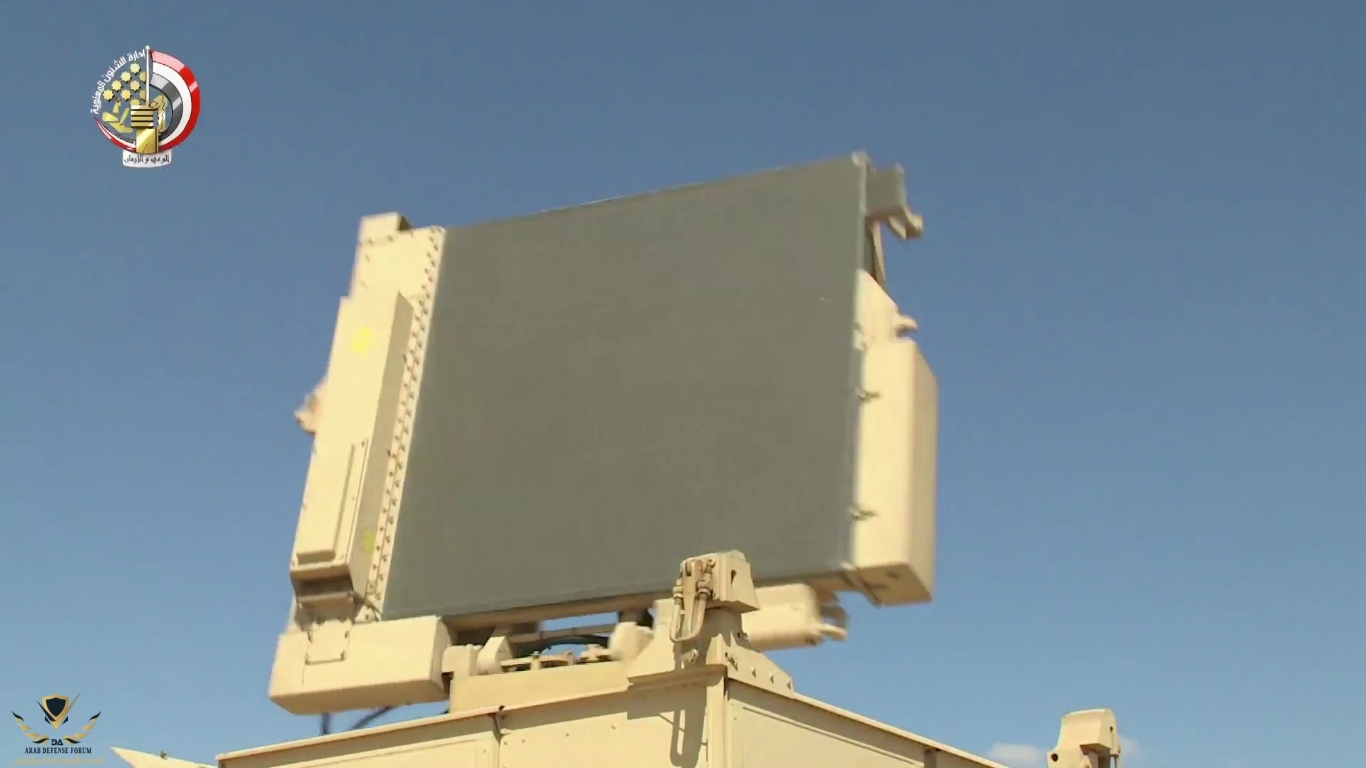

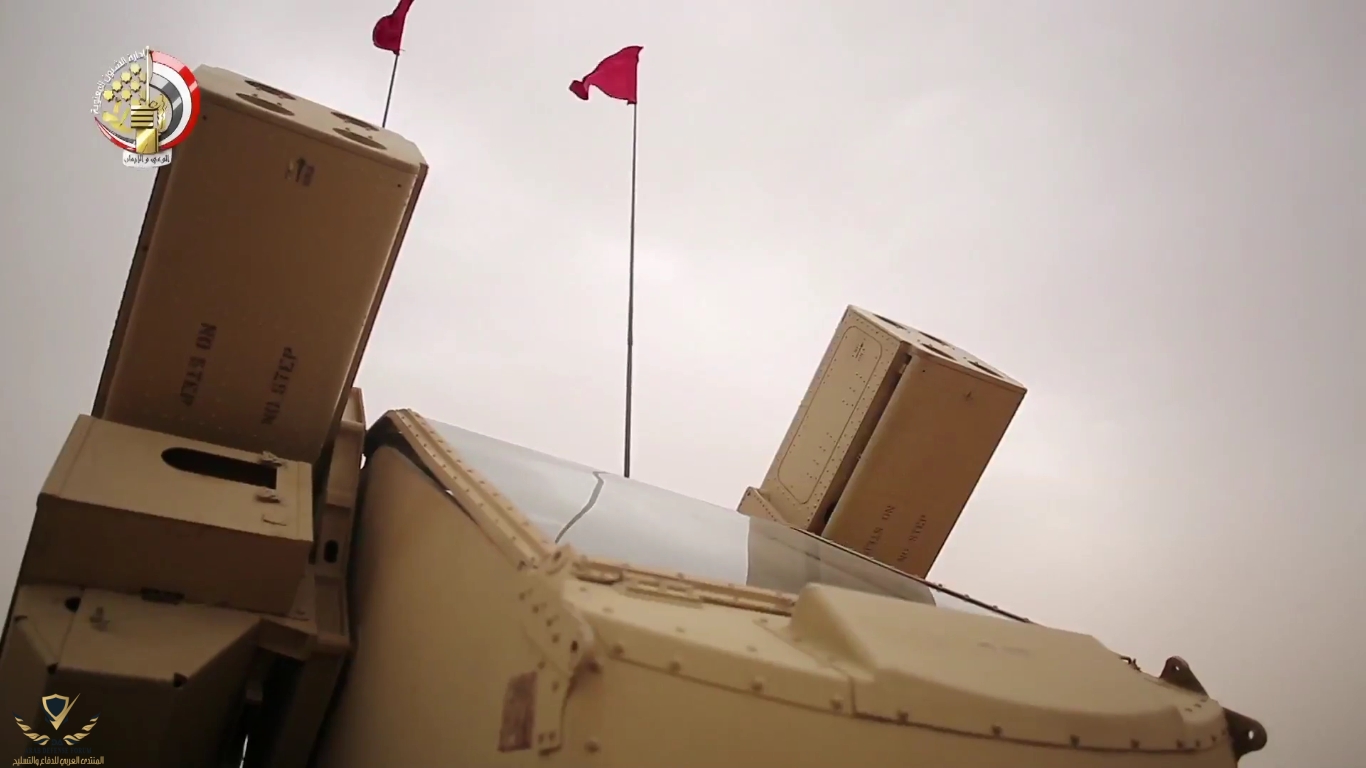

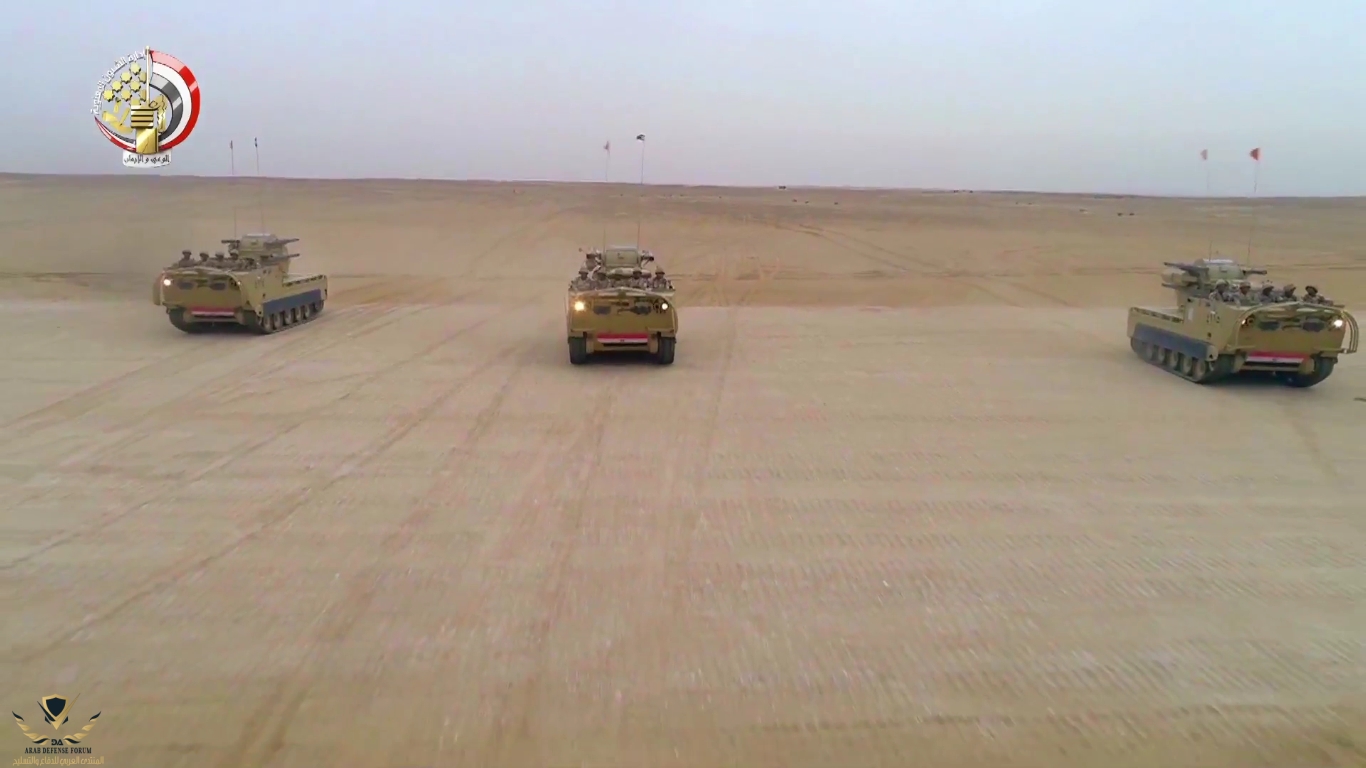

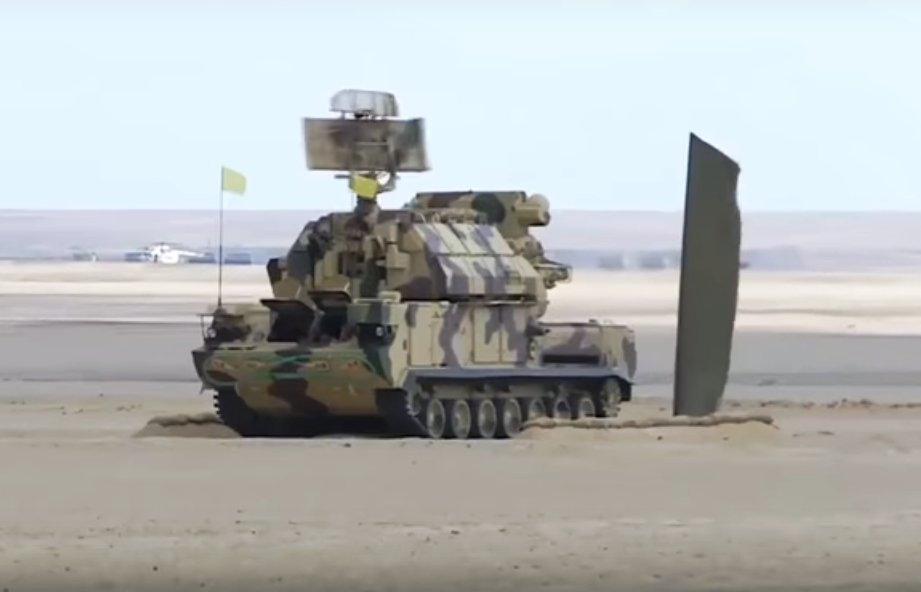

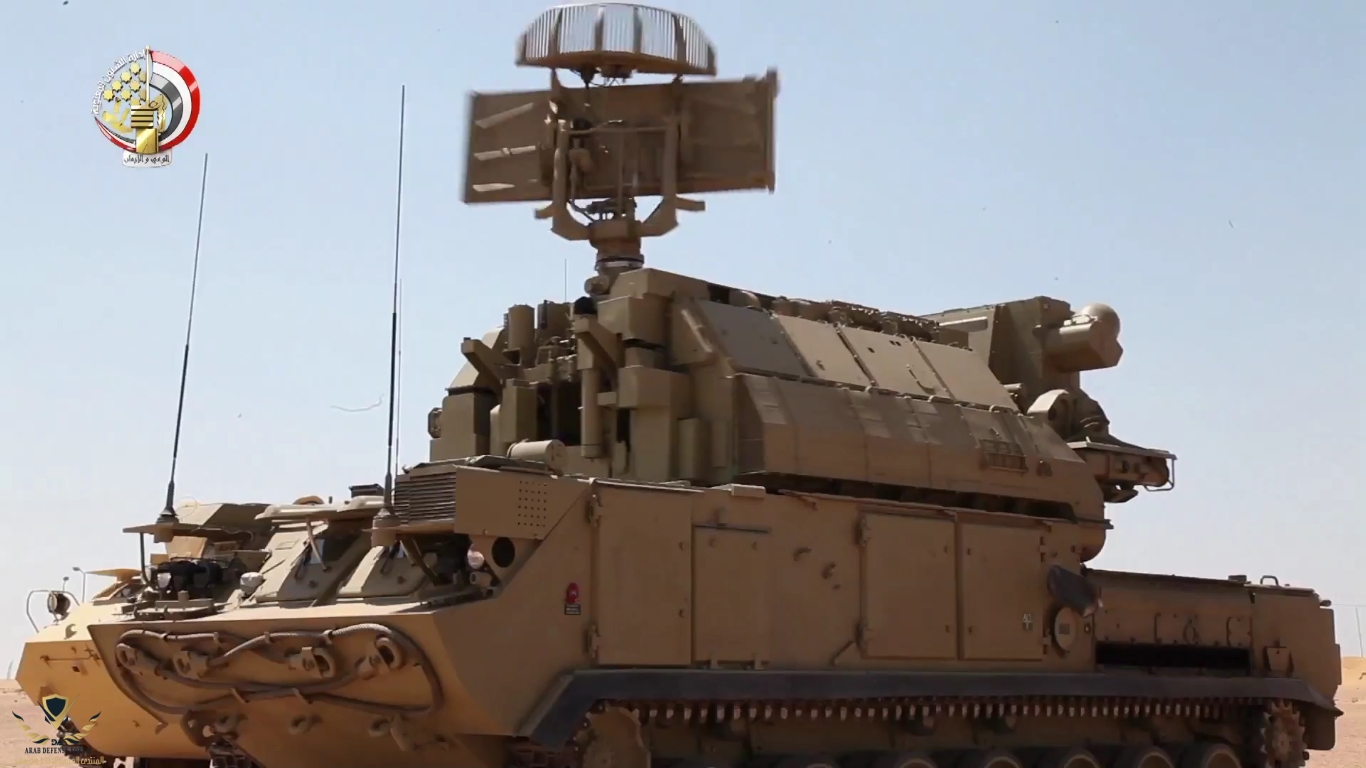

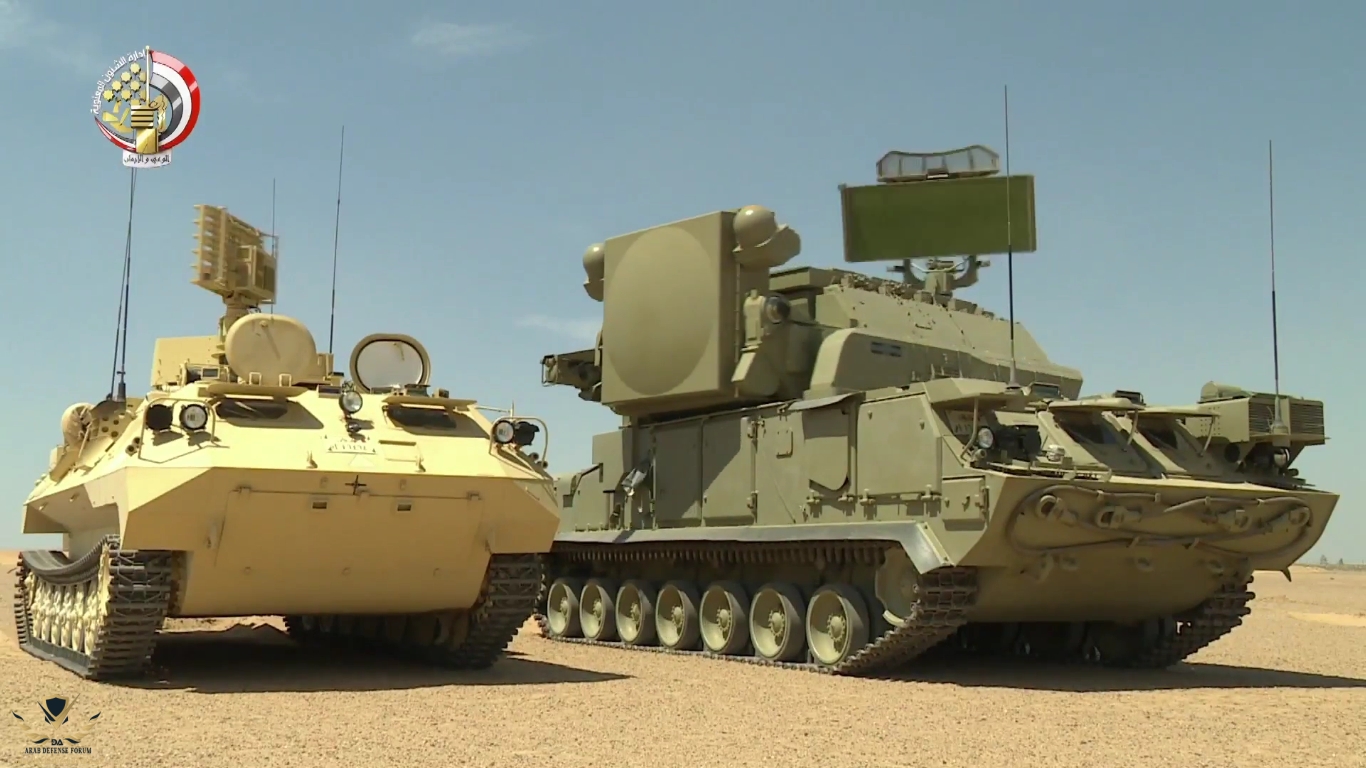

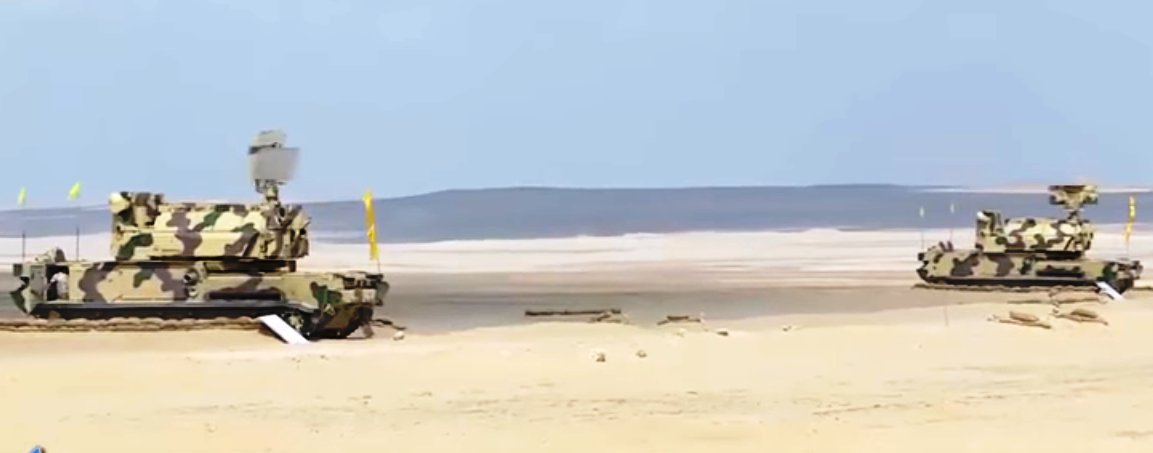

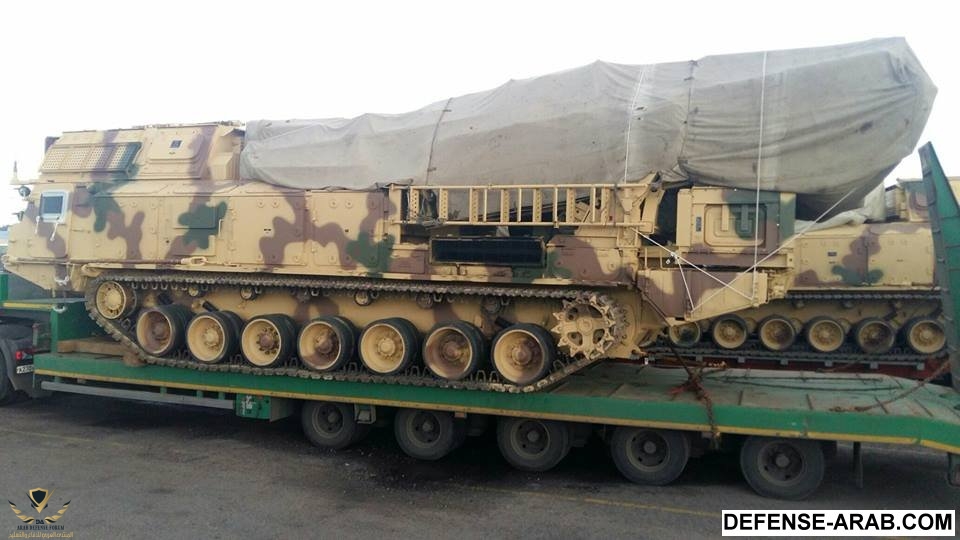

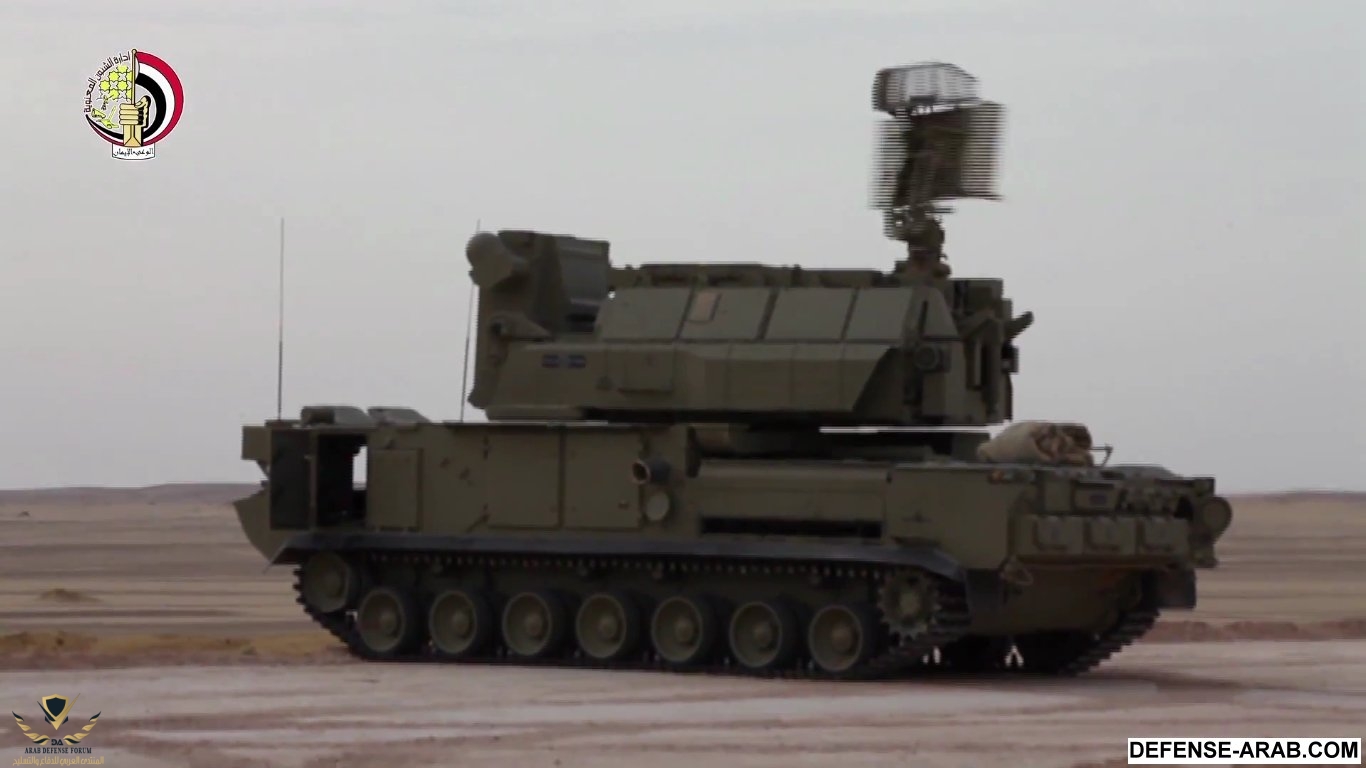

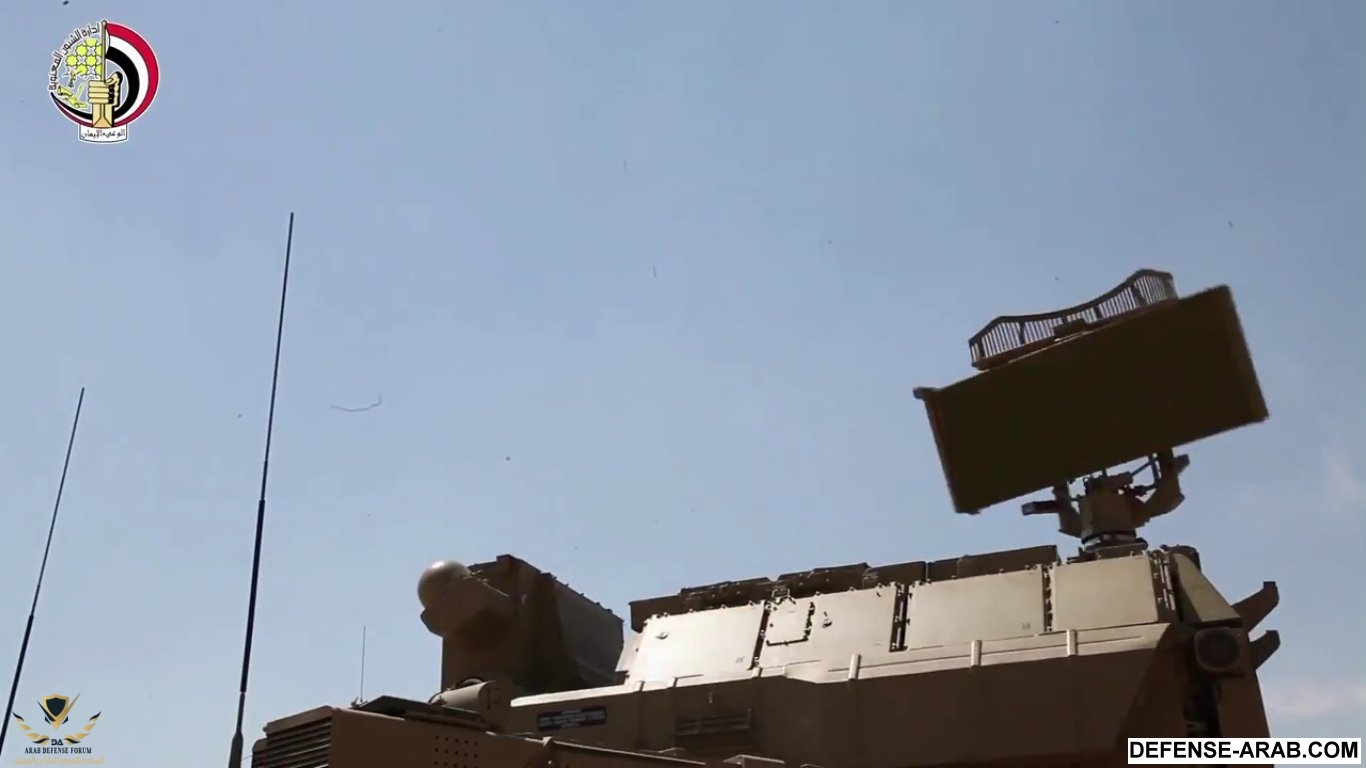

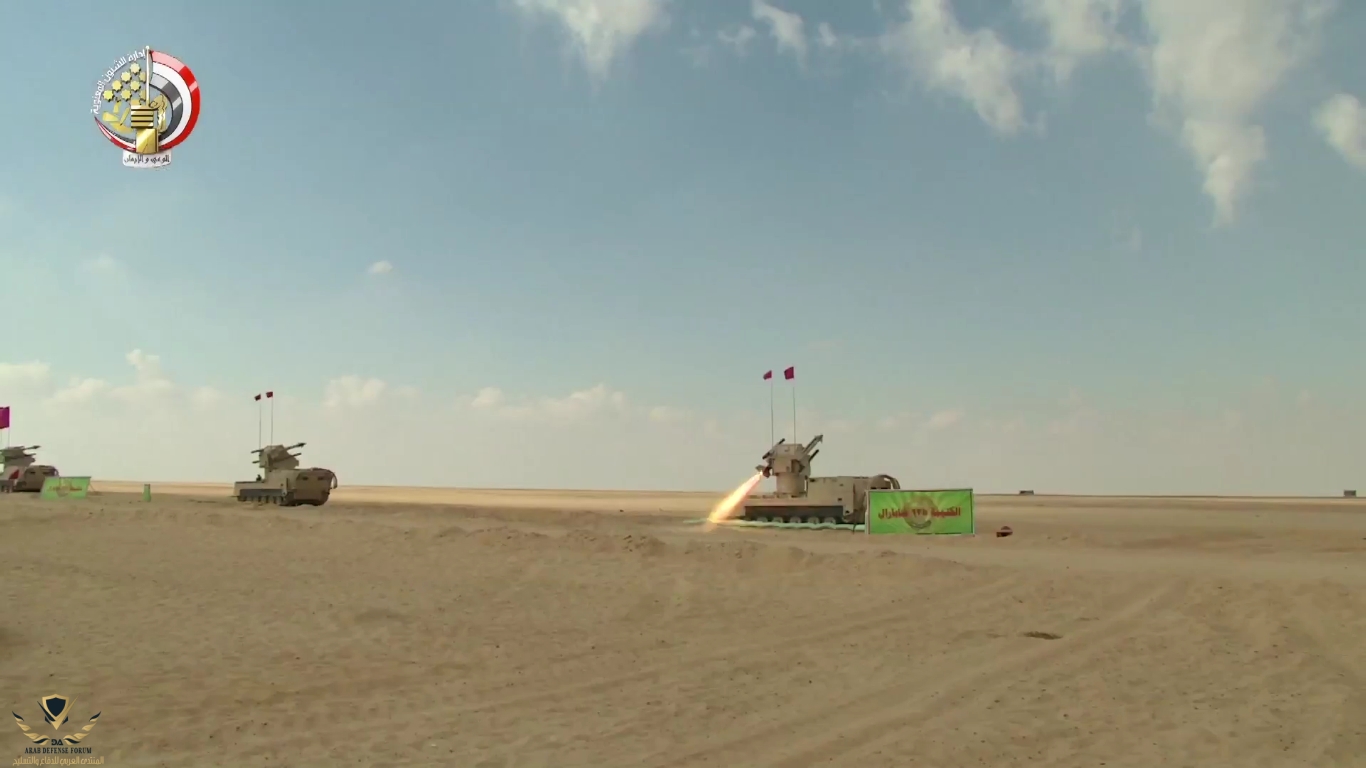

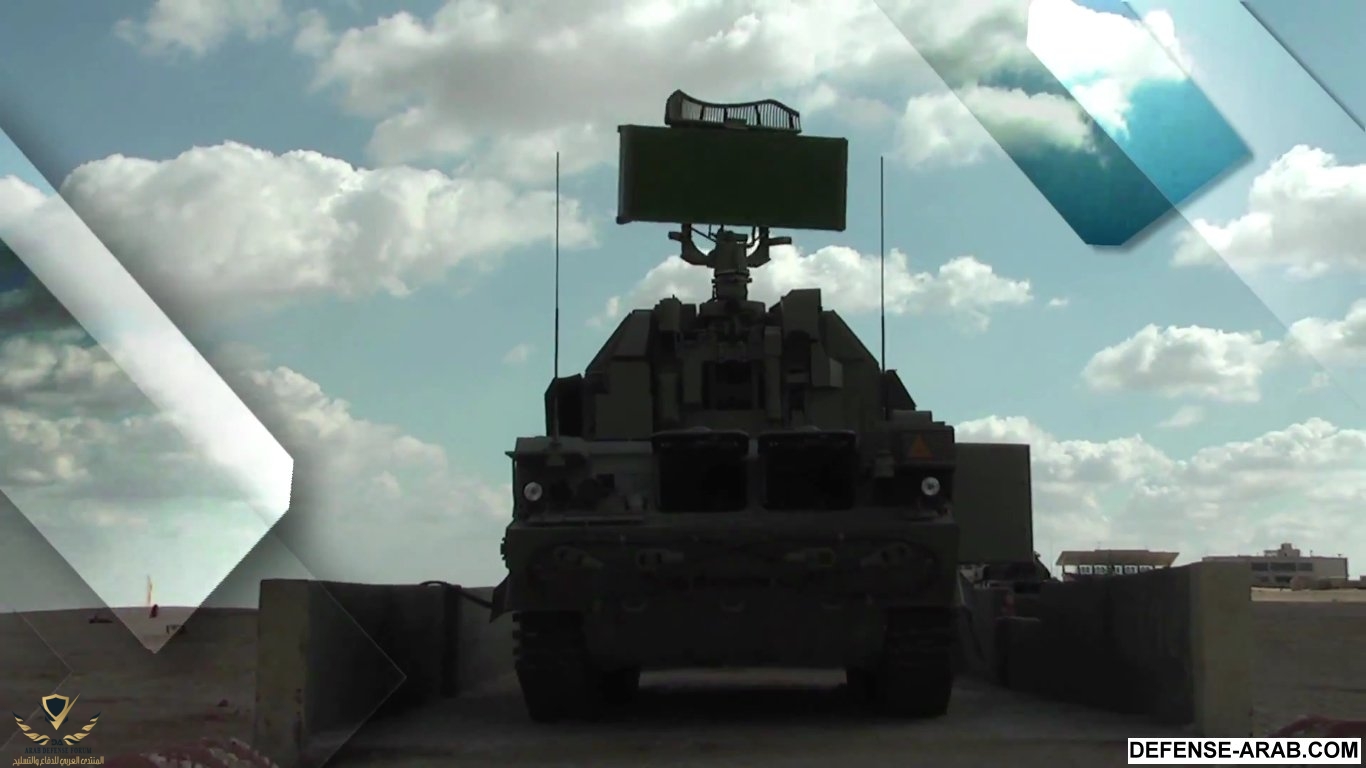

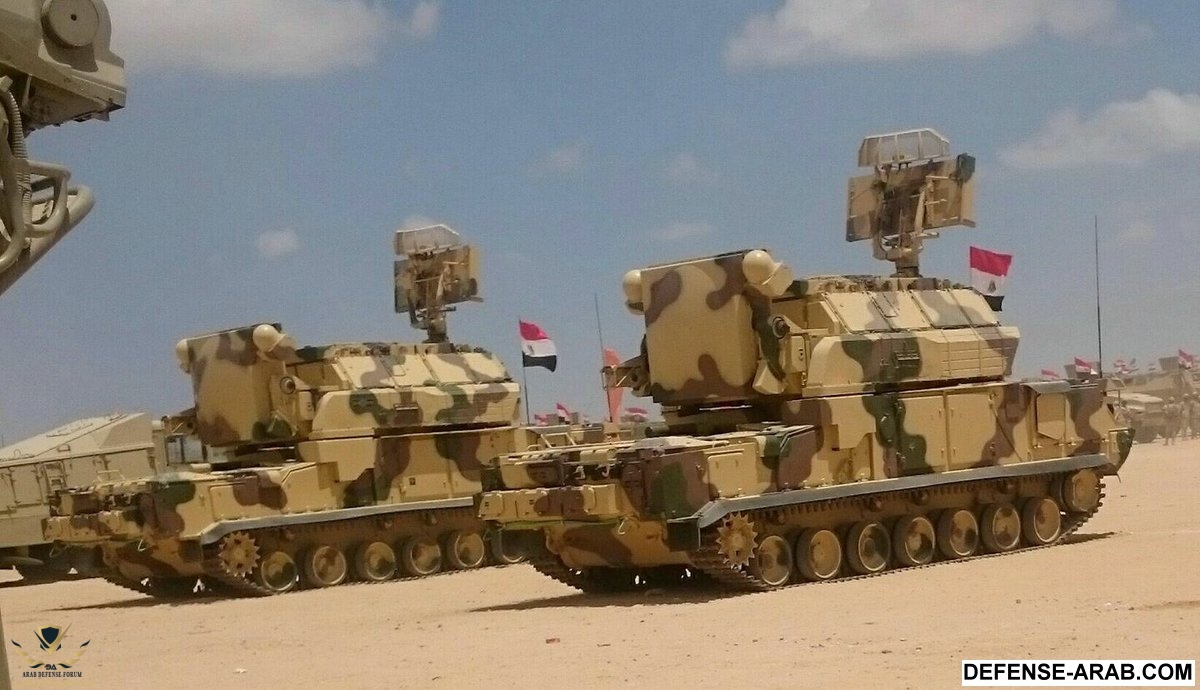

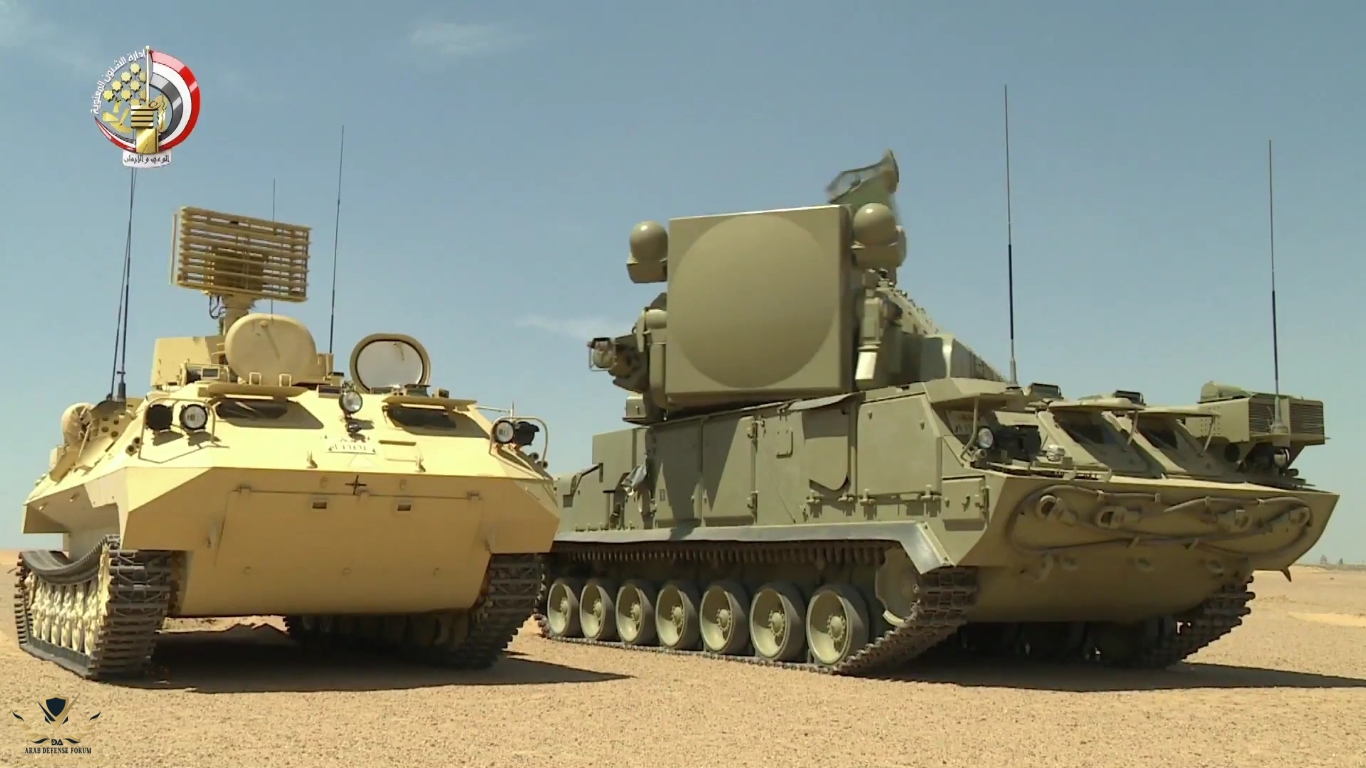

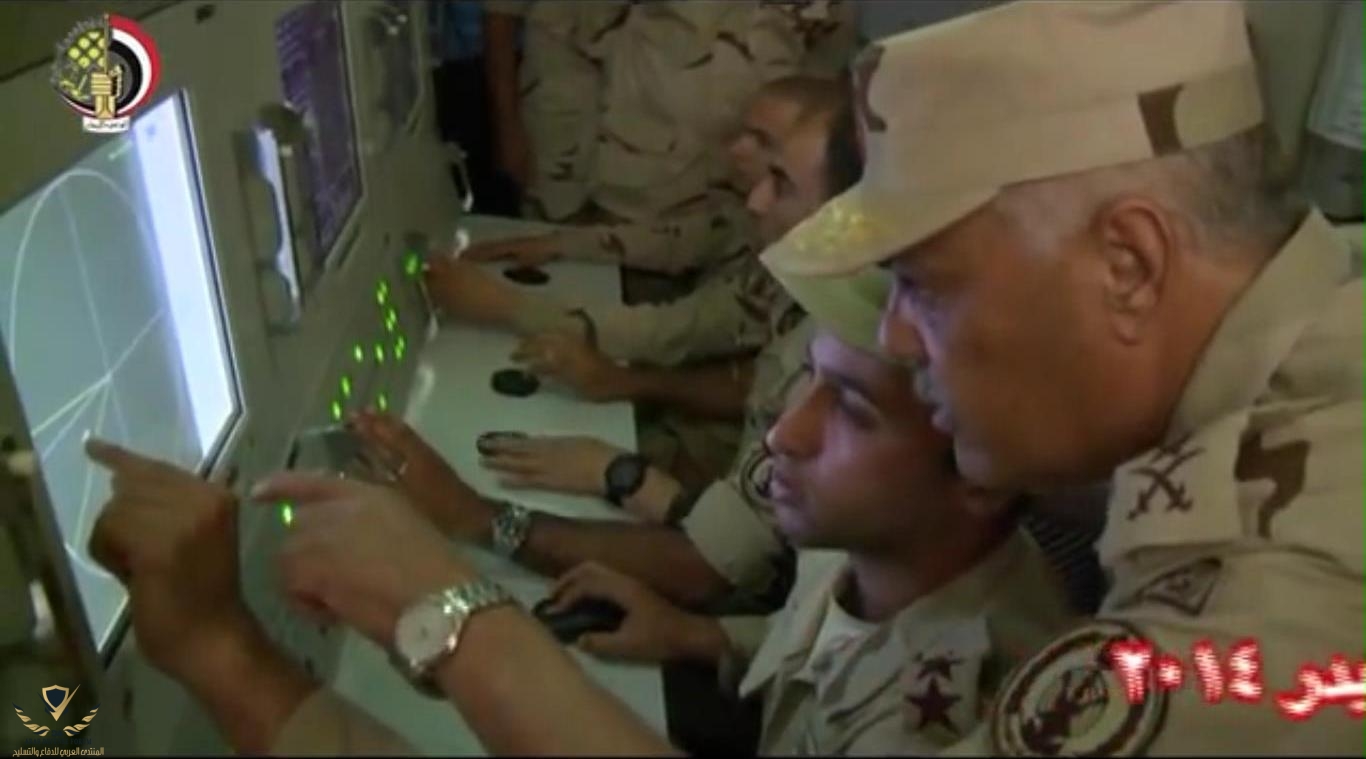

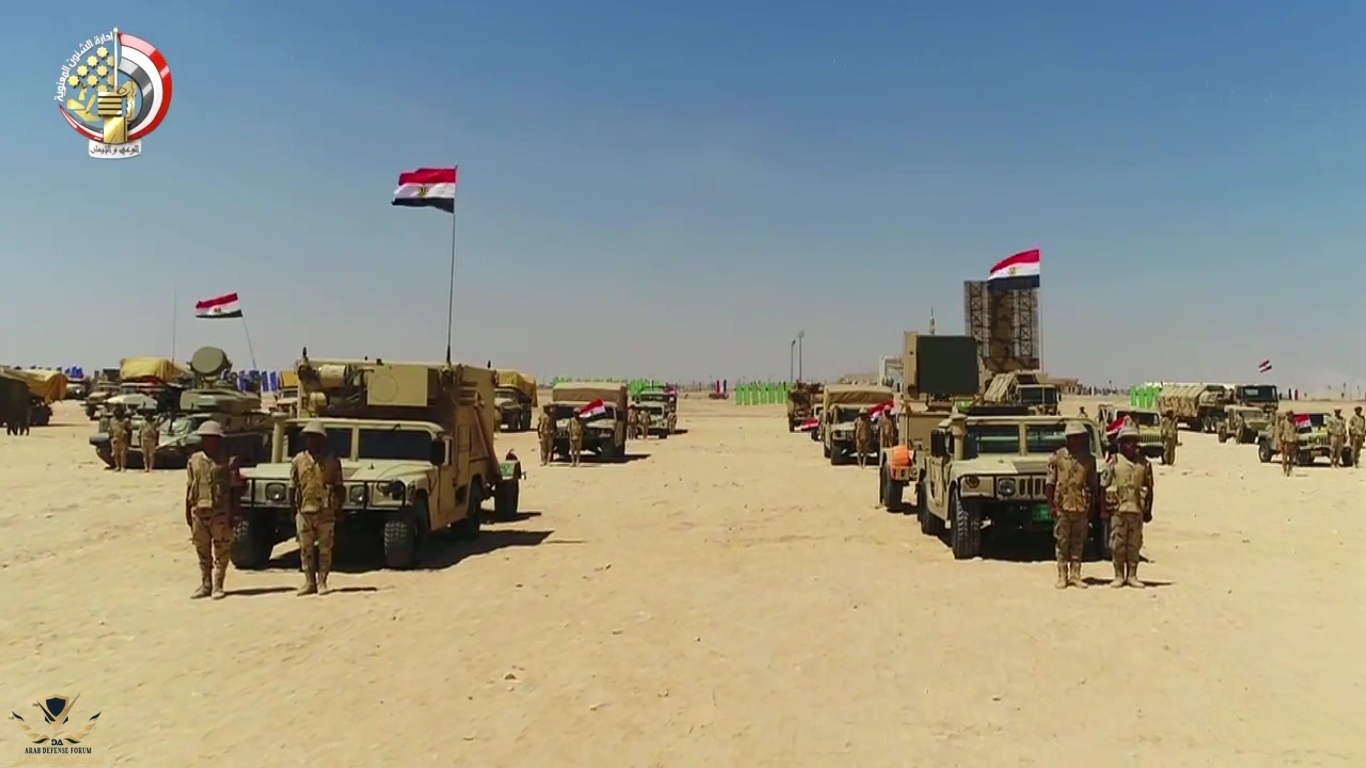

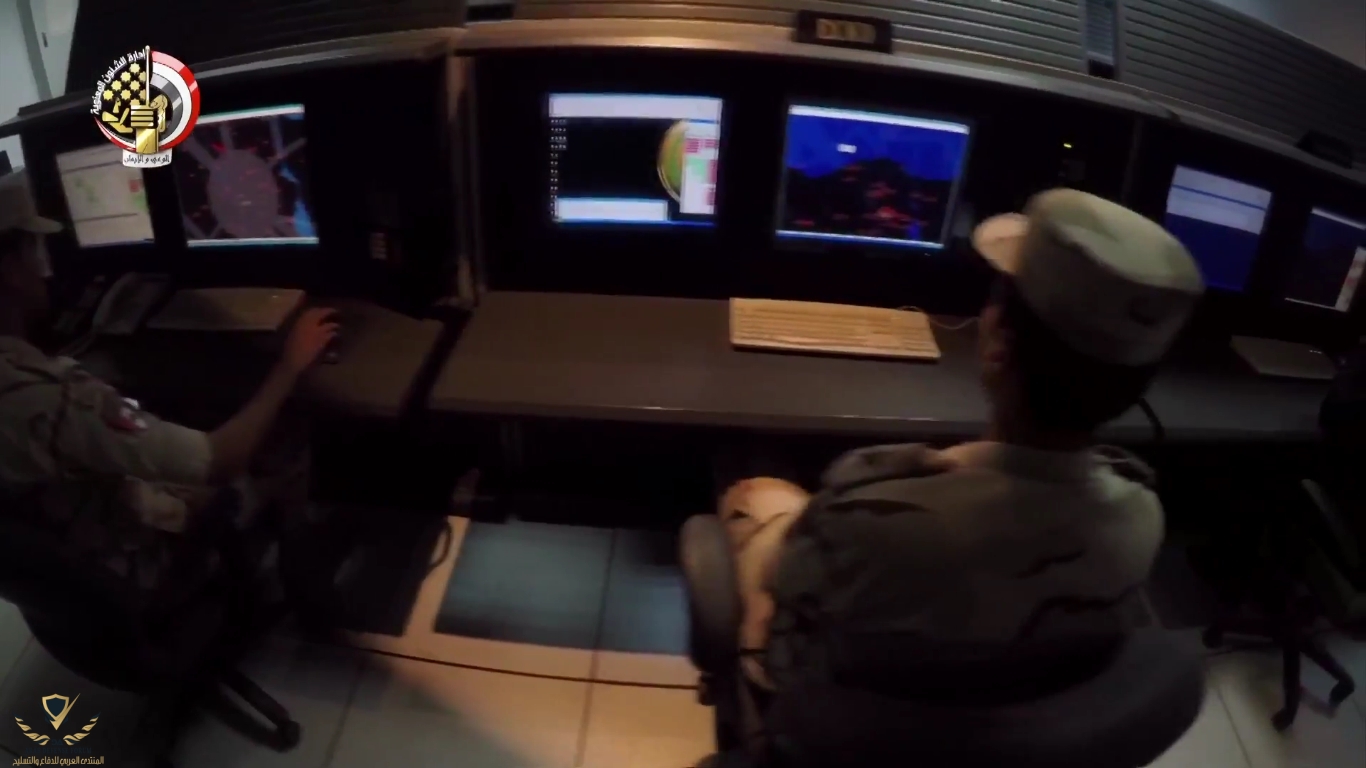

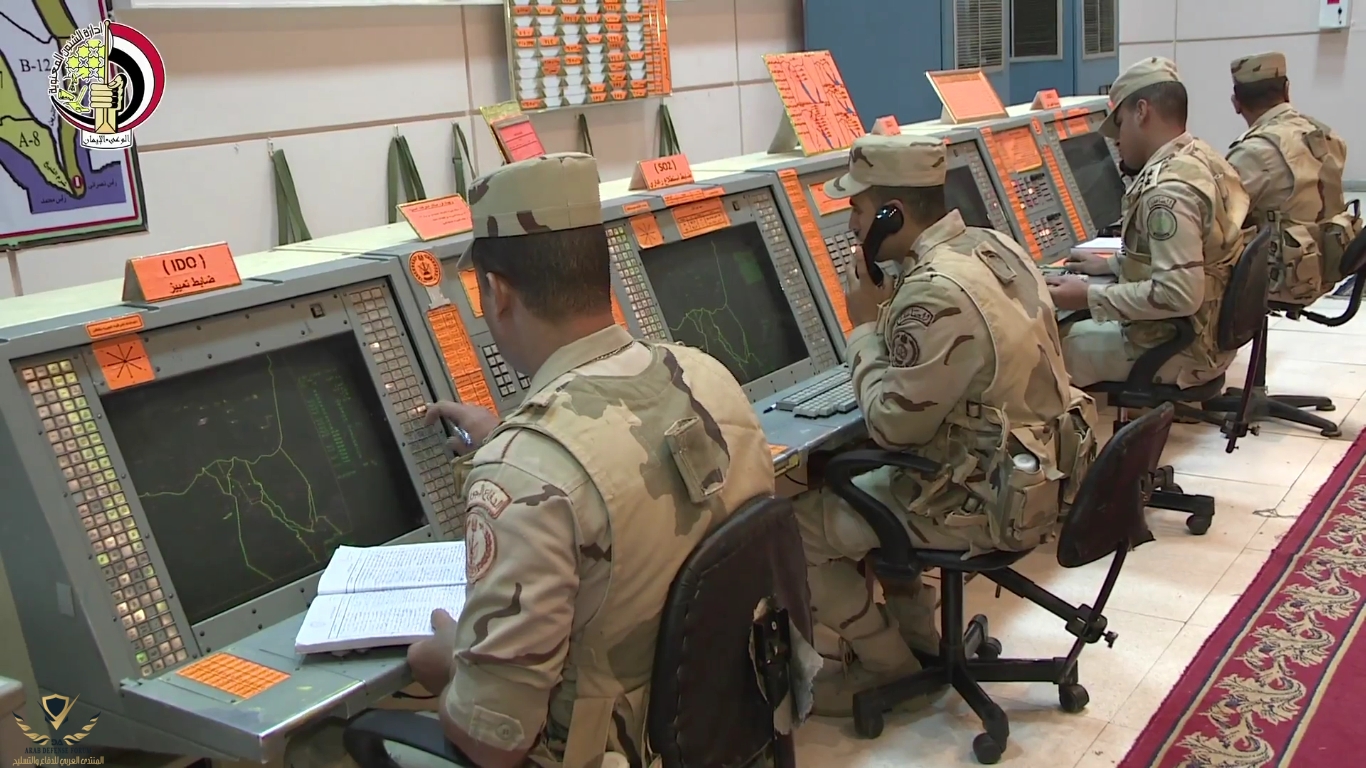

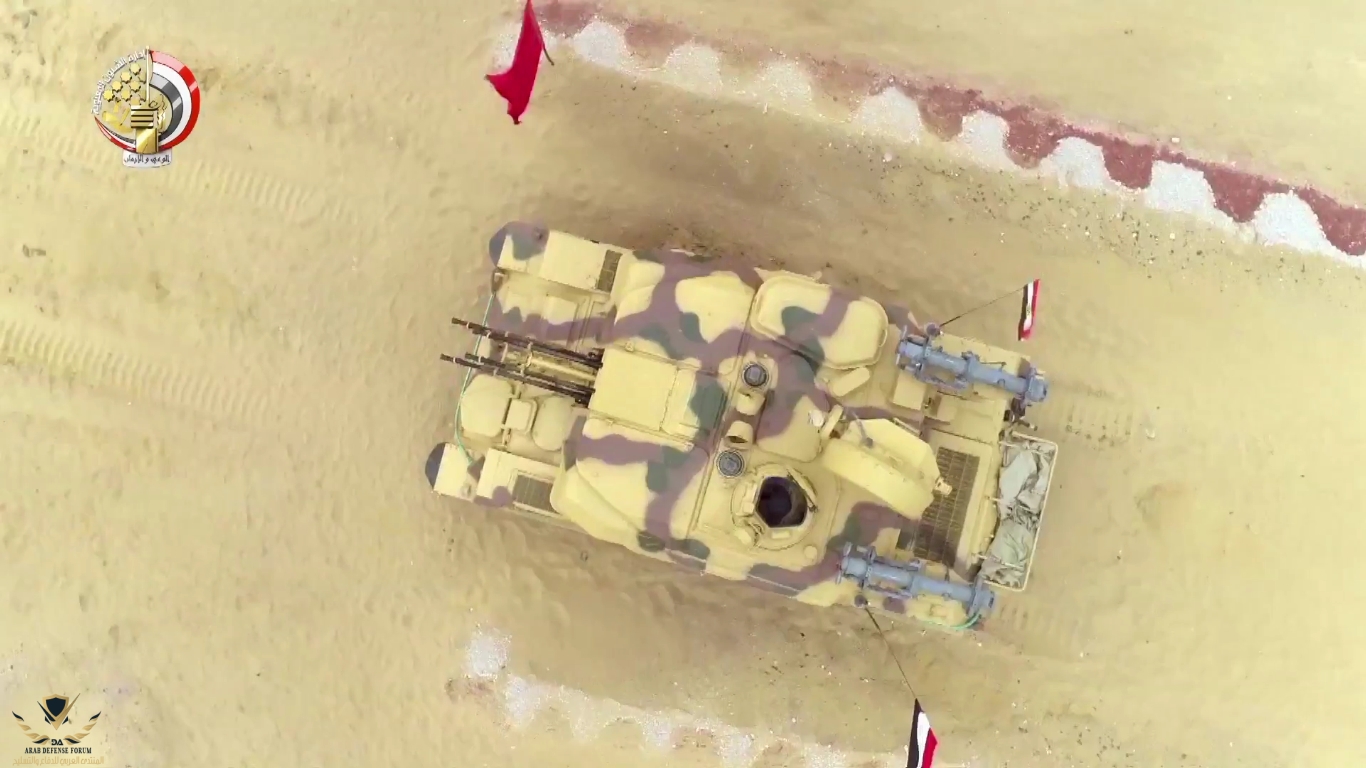

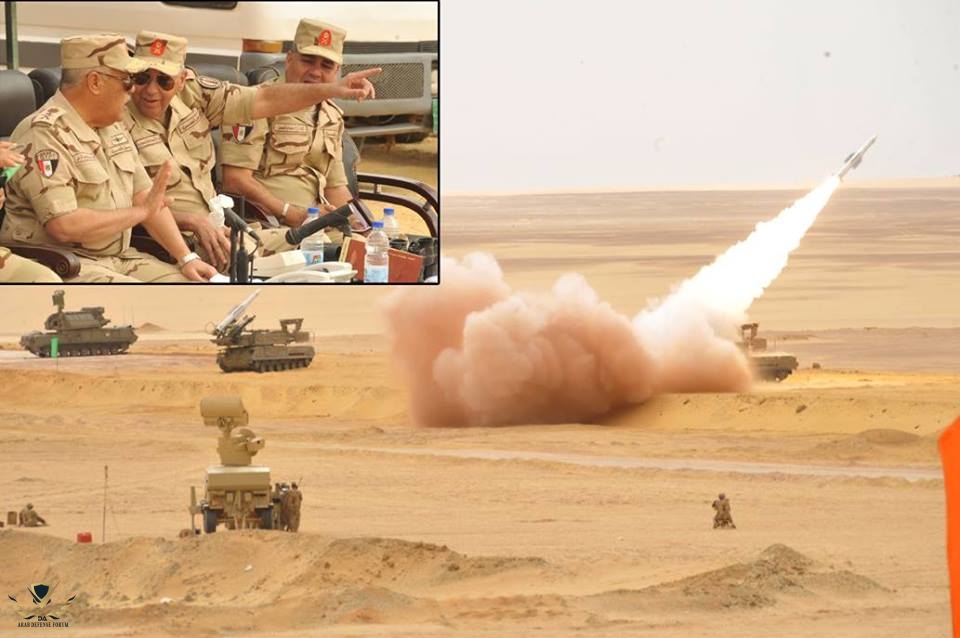

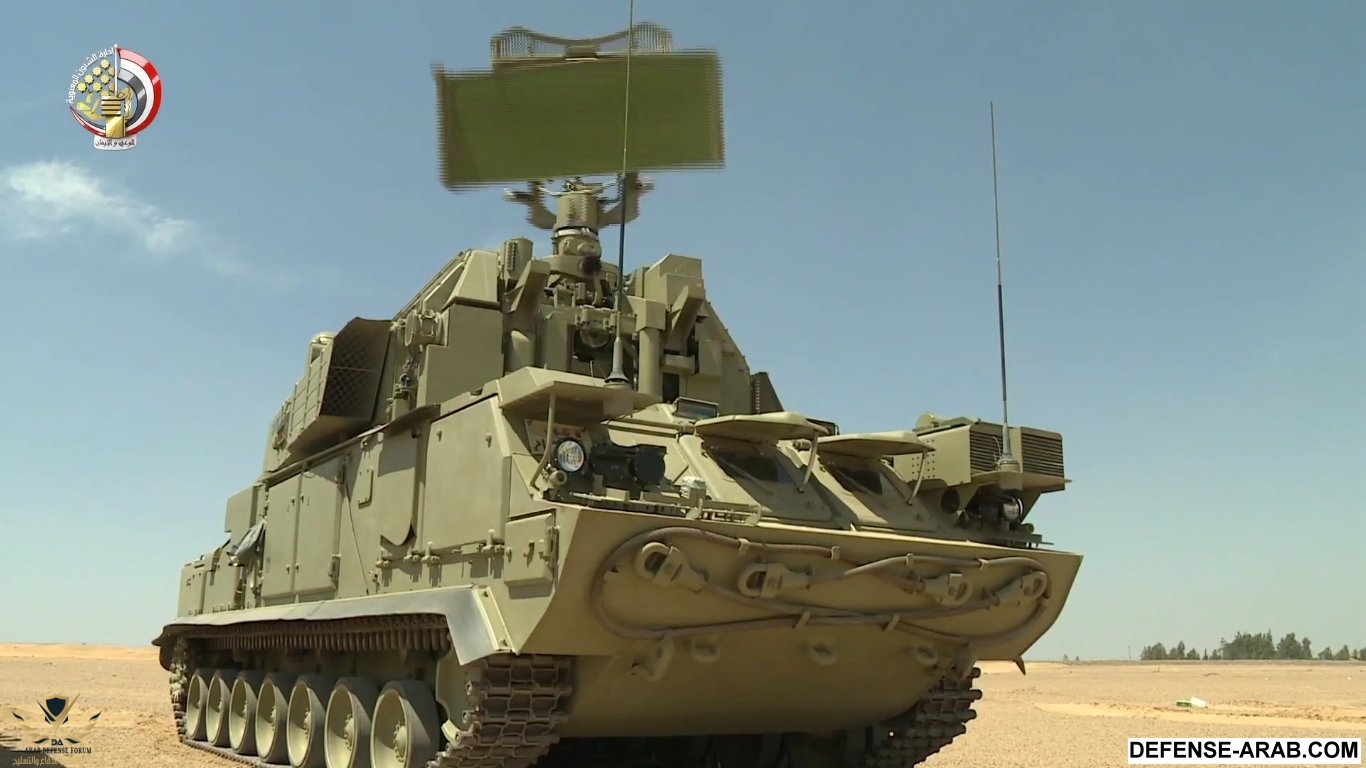

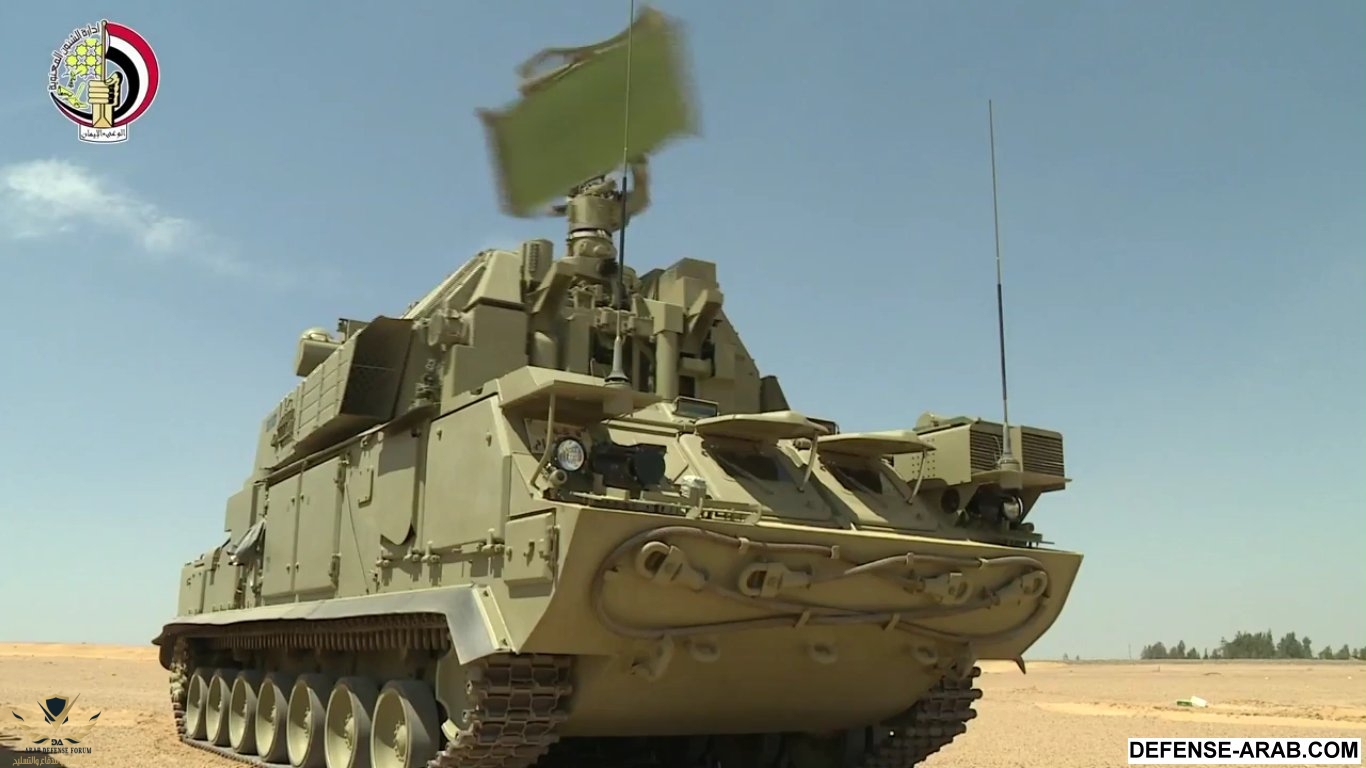

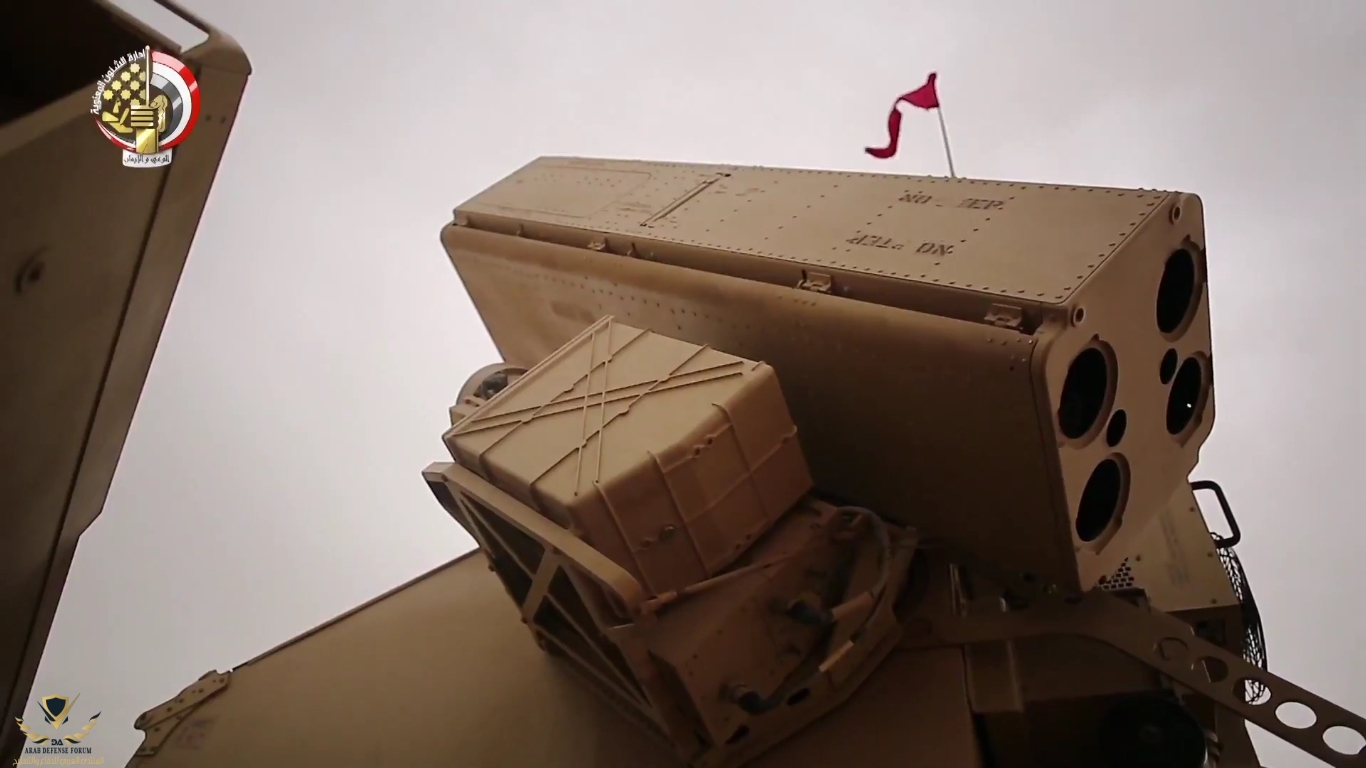

الصور للتور ام 2 فى مصر

‫فيلم -درع السماء-‬ - YouTube[(016874)2017-07-01-05-35-28].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(018754)2016-07-06-04-01-41].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(000977)2016-07-06-03-54-02].JPG
قوات الدفاع الجوى ... حُراس السماء[(014081)2016-06-27-18-50-46].JPG
قوات الدفاع الجوى ... حُراس السماء[(018015)2016-06-27-18-43-13].JPG

التعديل الأخير:
قامت قوات الدفاع الجوى المصرى بزيادة أعداد منظومة الدفاع الجوى الاستراتيجية طويلة المدى S300-VM / Antey-2500 فى صفقة اضافية جرى استلامها هذا العام لتصير أعدادها أكثر من 3 بطاريات / كتائب

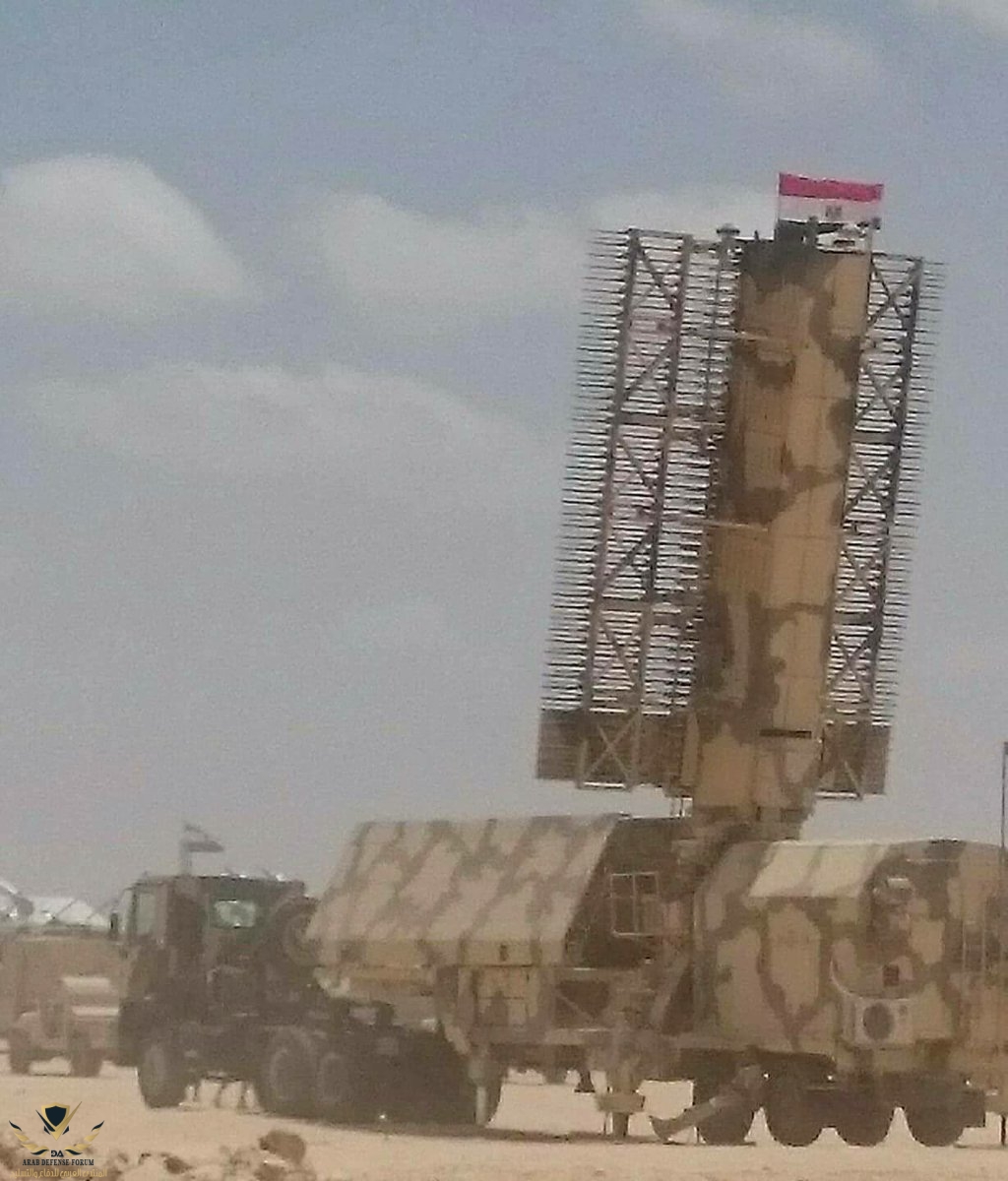

الصورة لرادار الانذار المبكر 9S15ME وهو أحد رادارات منظومة الدفاع الجوى الاستراتيجية طويلة المدى S300-VM / Antey-2500 والذى يبلغ مدى رصده 500 كم ويصل الى ارتفاع 60 كم فى أحد الموانئ الروسية قبل شحنه الى مصر فى سبتمبر الماضى فى صفقة اضافية طلبتها مصر لزيادة أعداد المنظومة


التعديل الأخير:

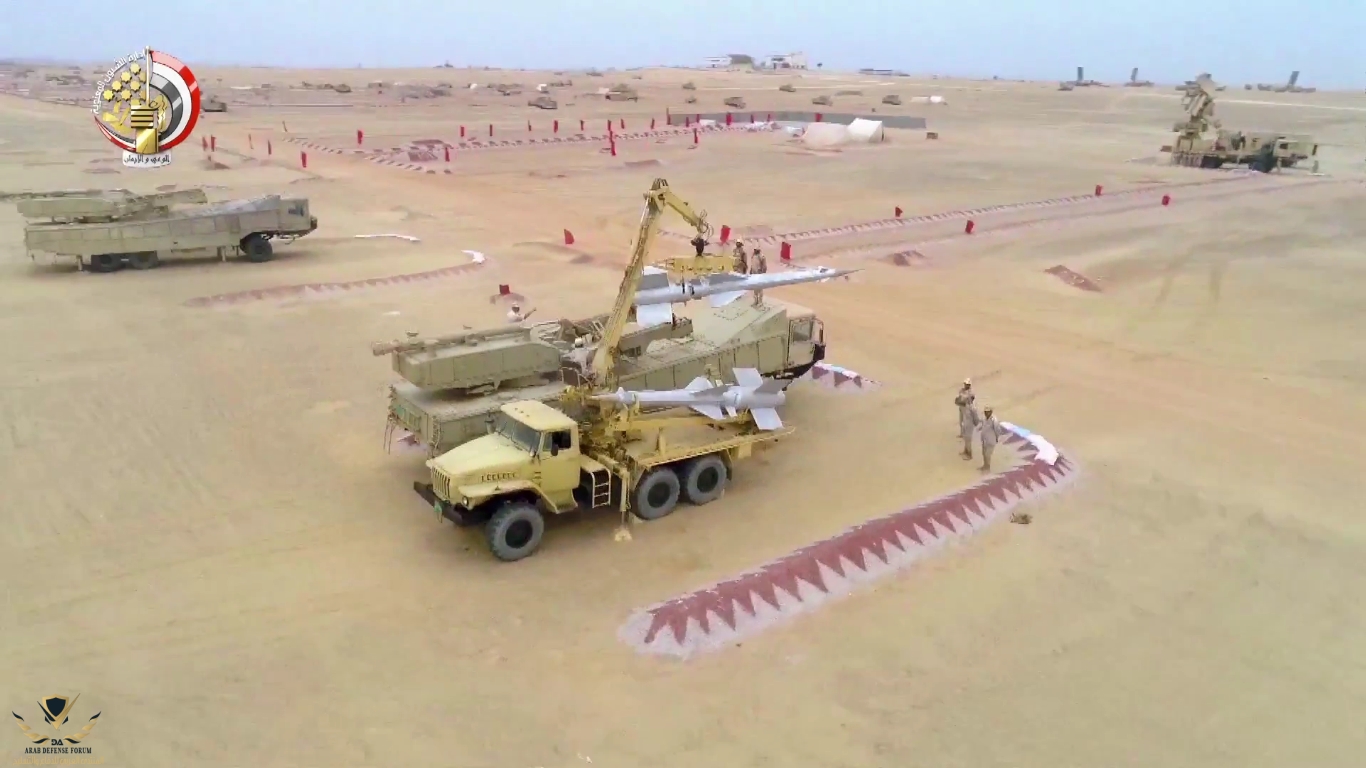

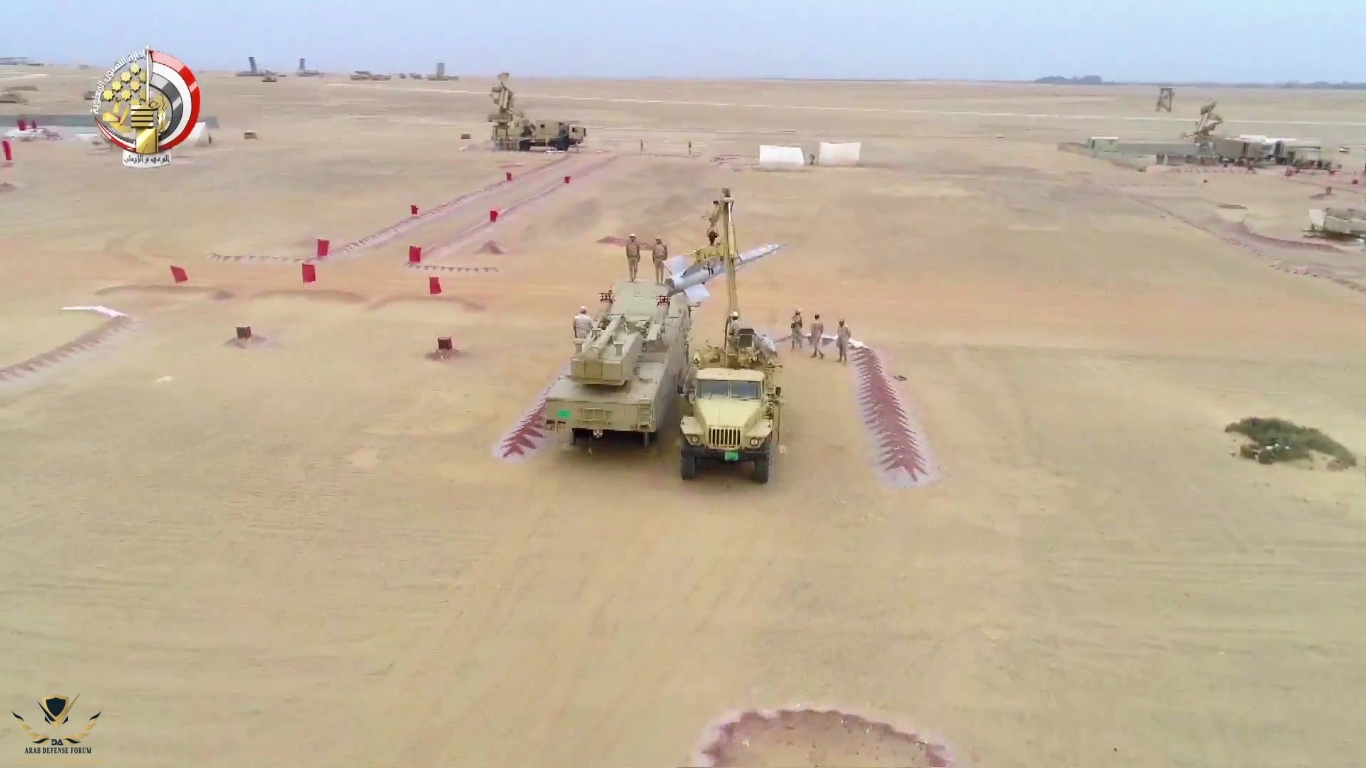

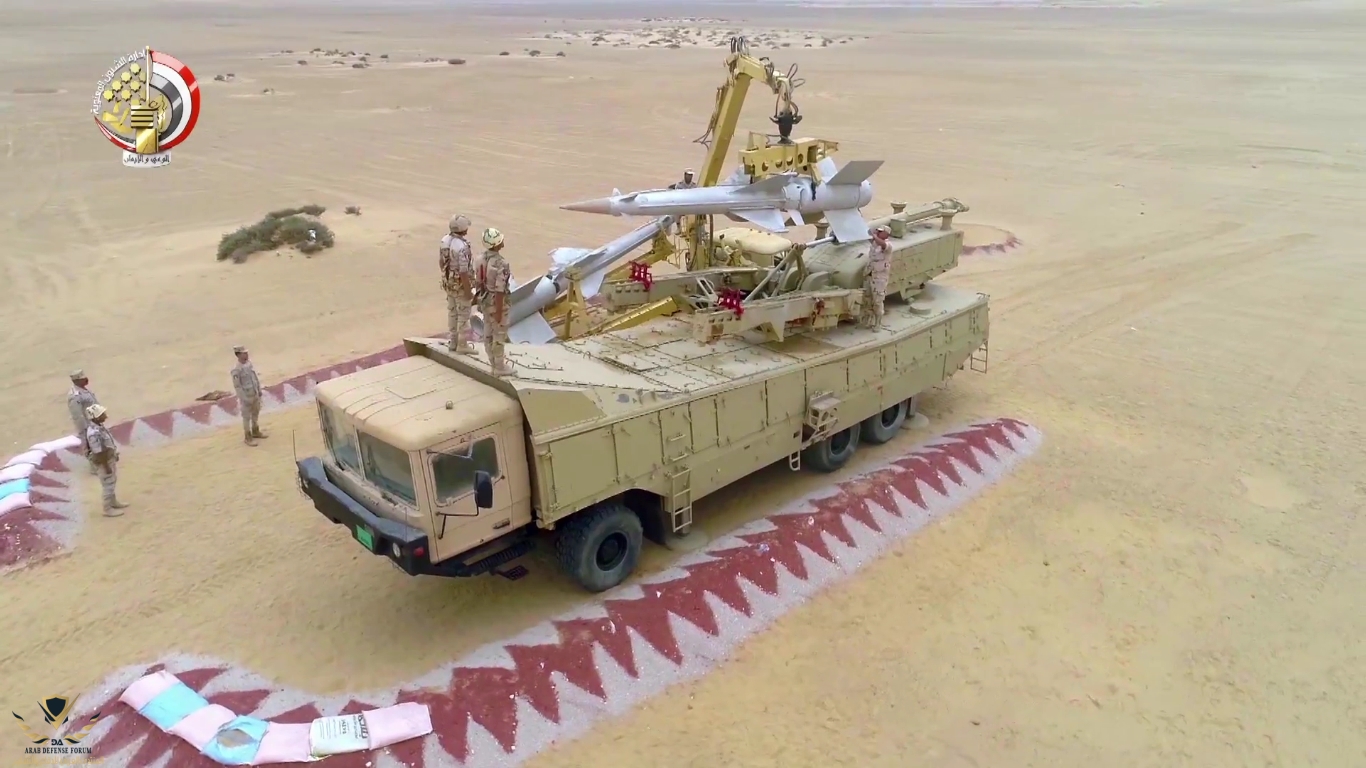

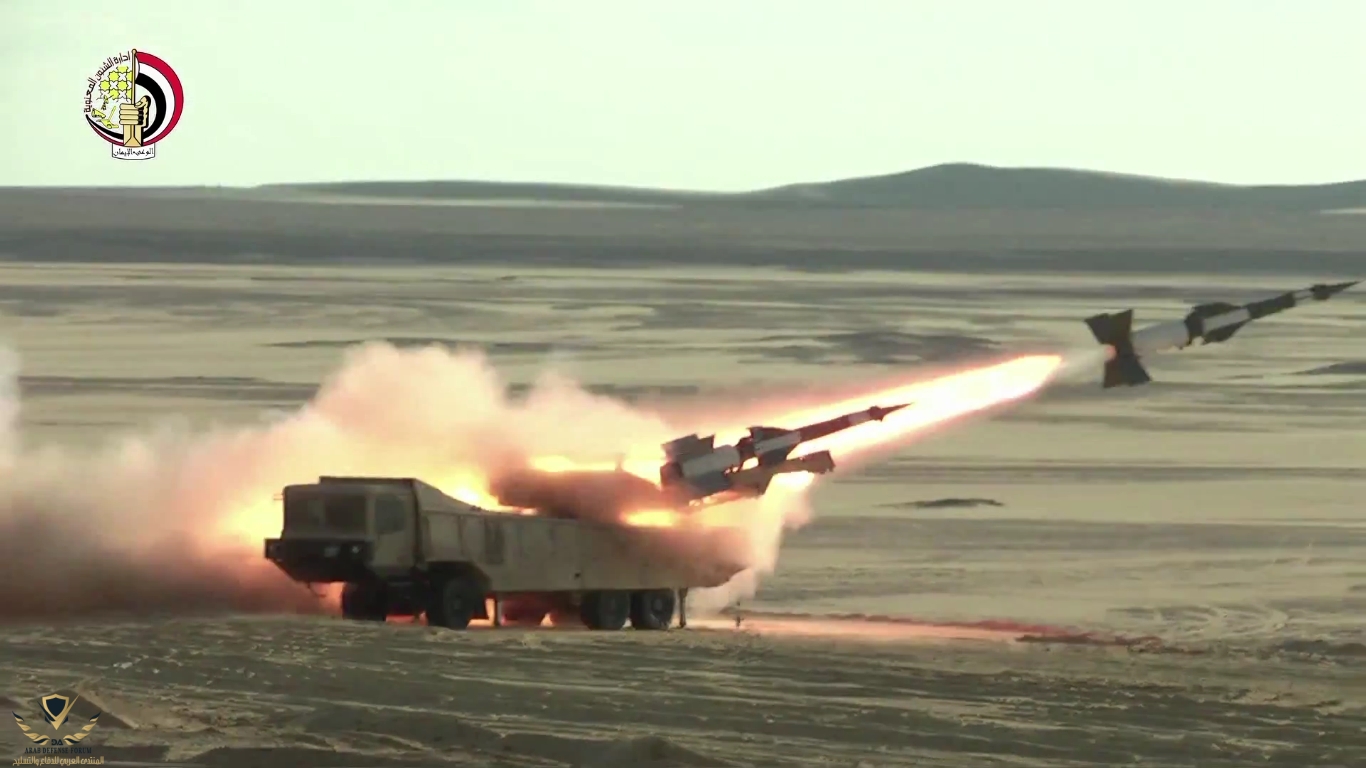

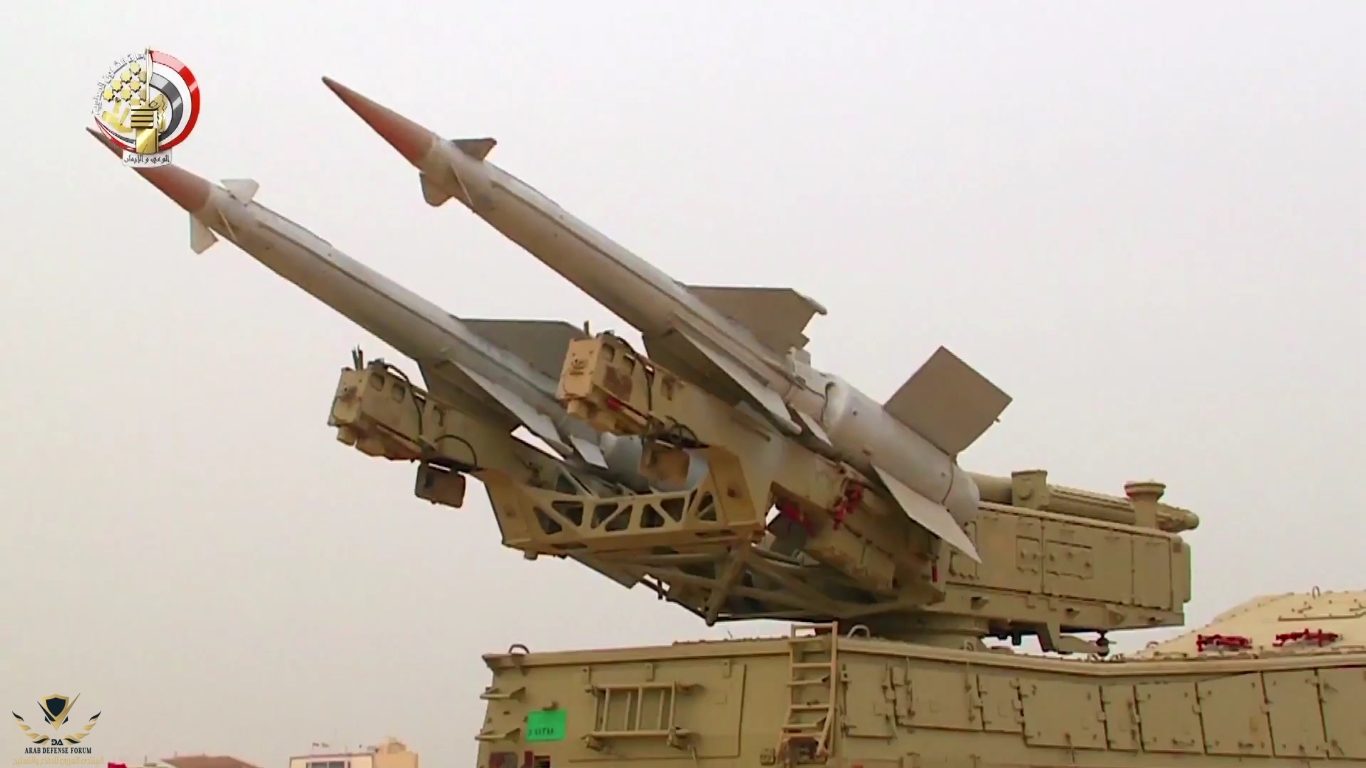

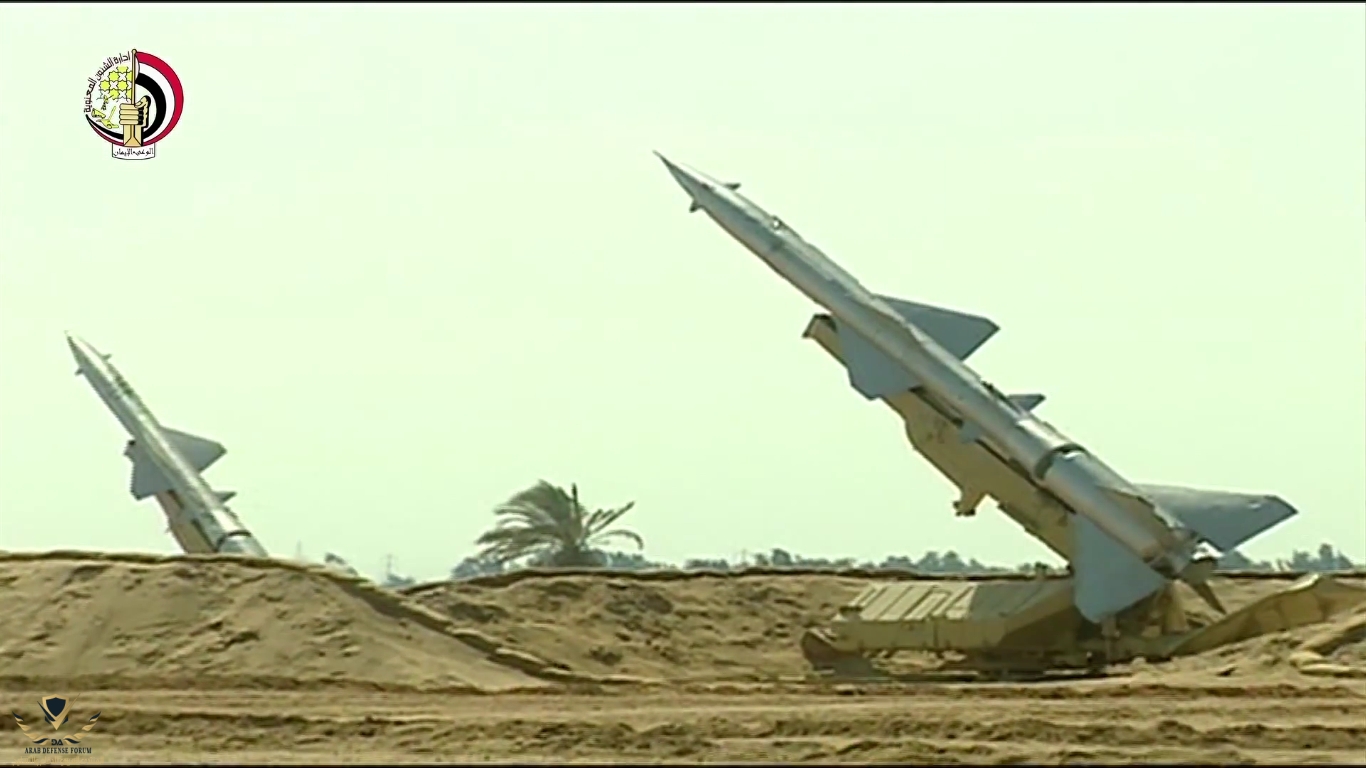

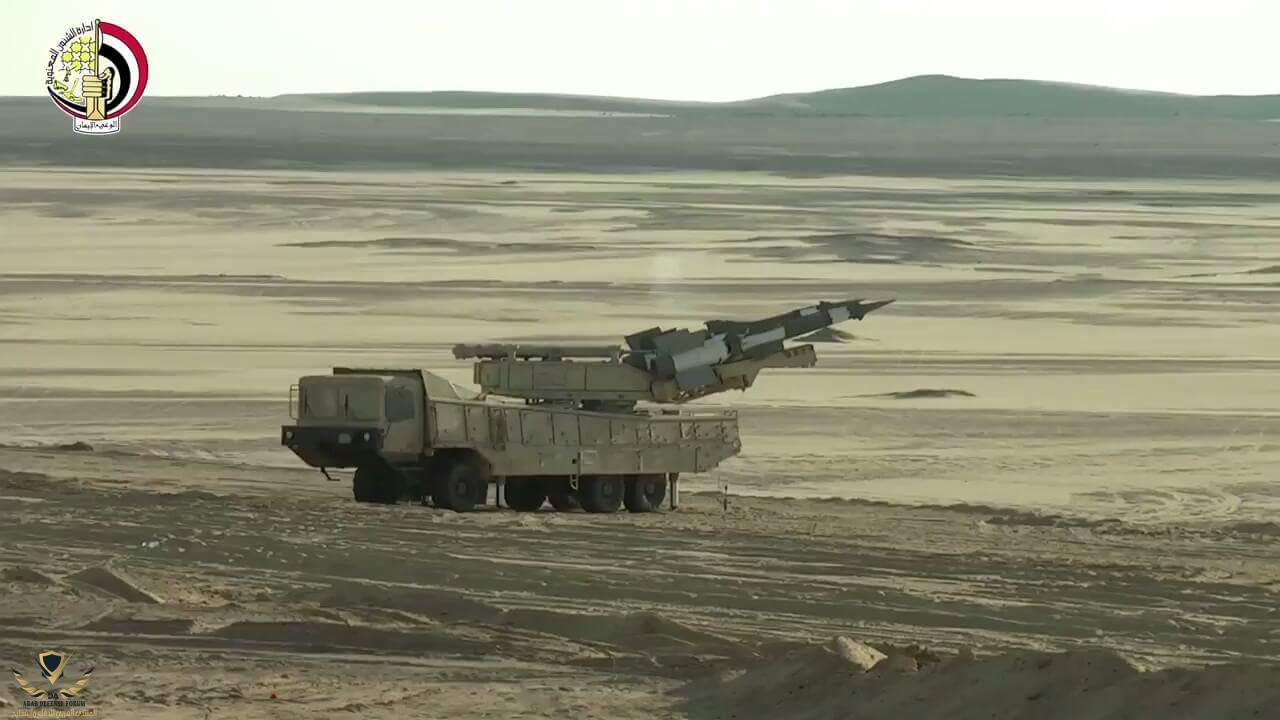

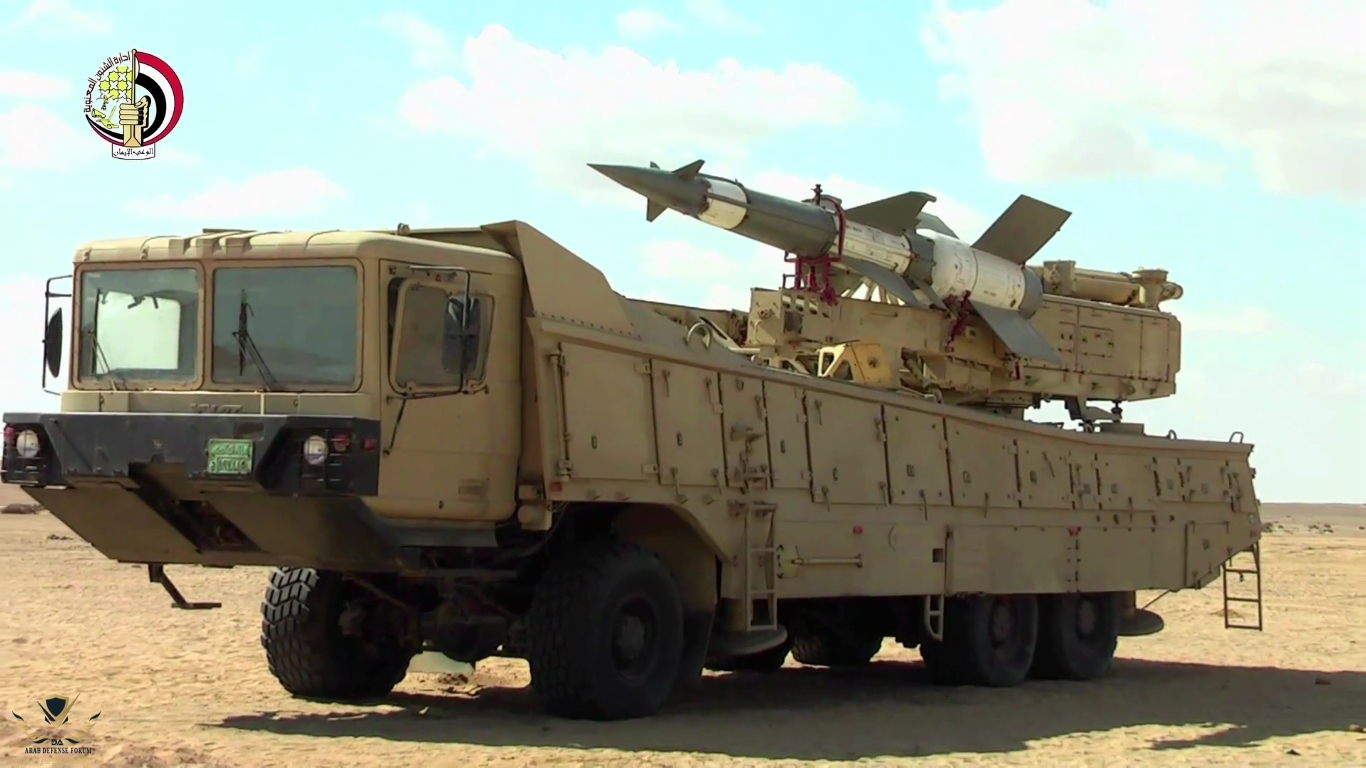

البيتشورا 2 ام والذى يمتلكه الدفاع الجوى المصرى بأعداد كبيرة



البيتشورا 2 ام والذى يمتلكه الدفاع الجوى المصرى بأعداد كبيرة



جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)

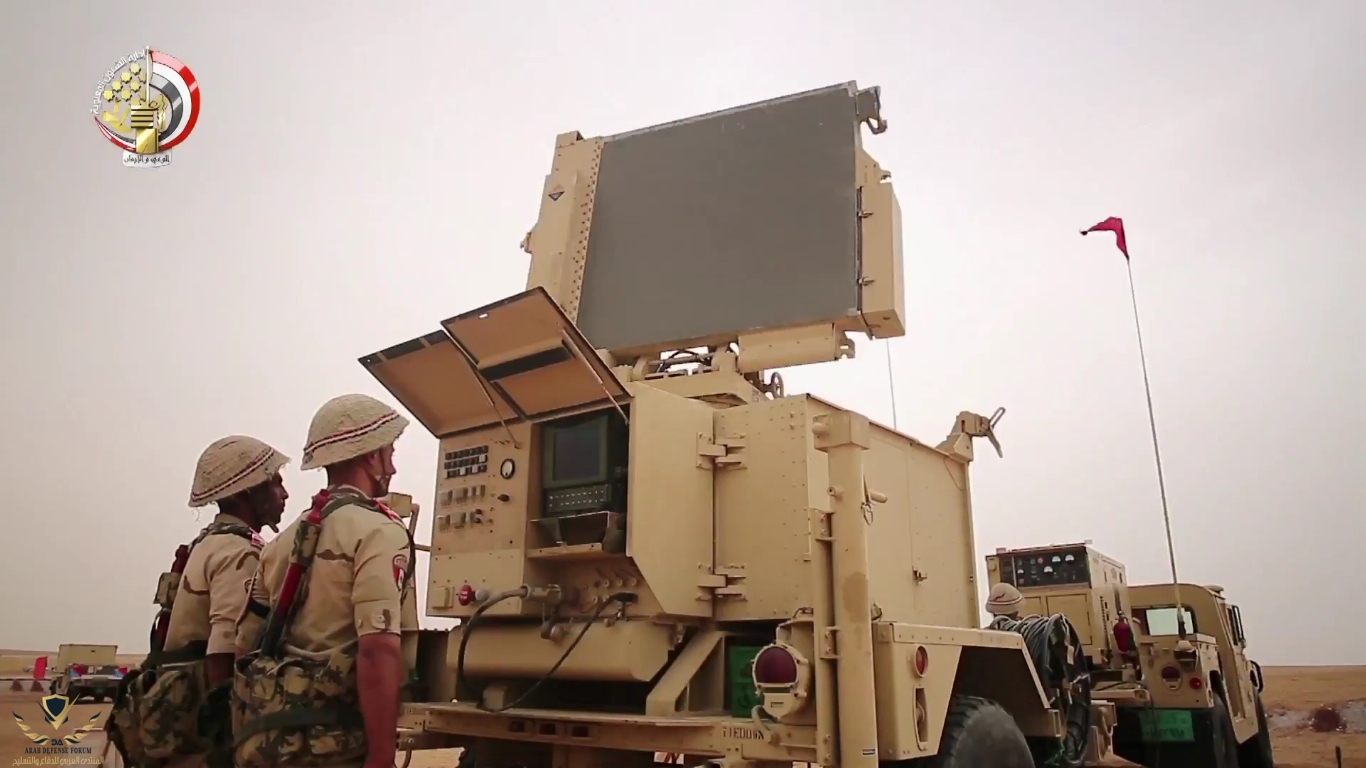

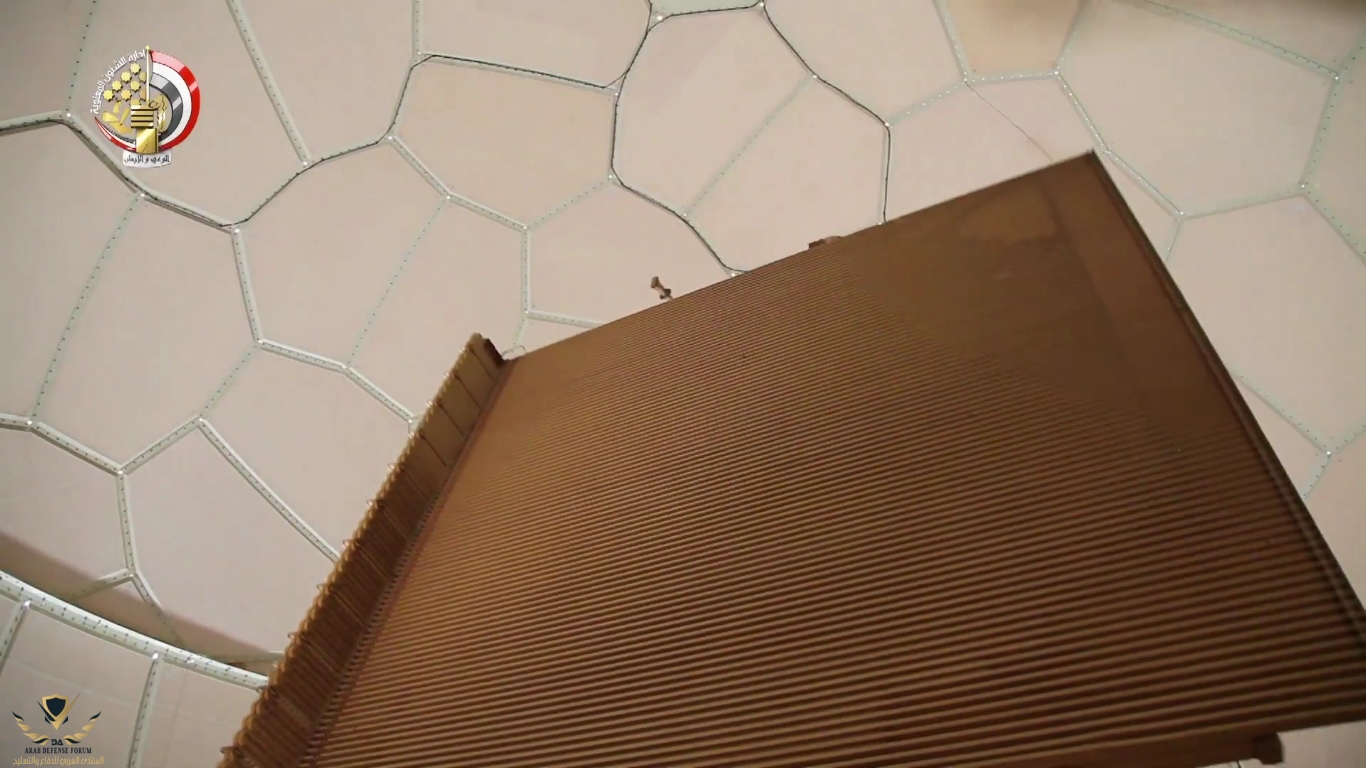

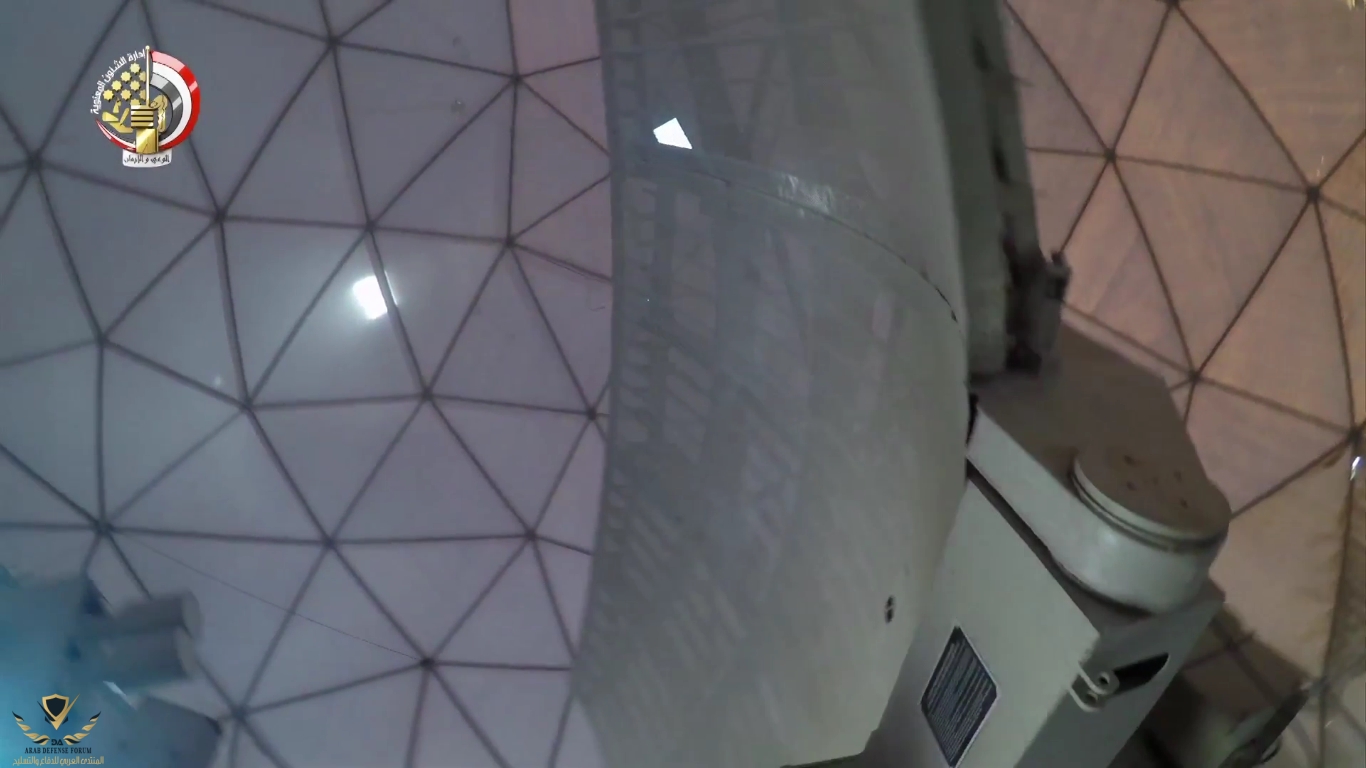

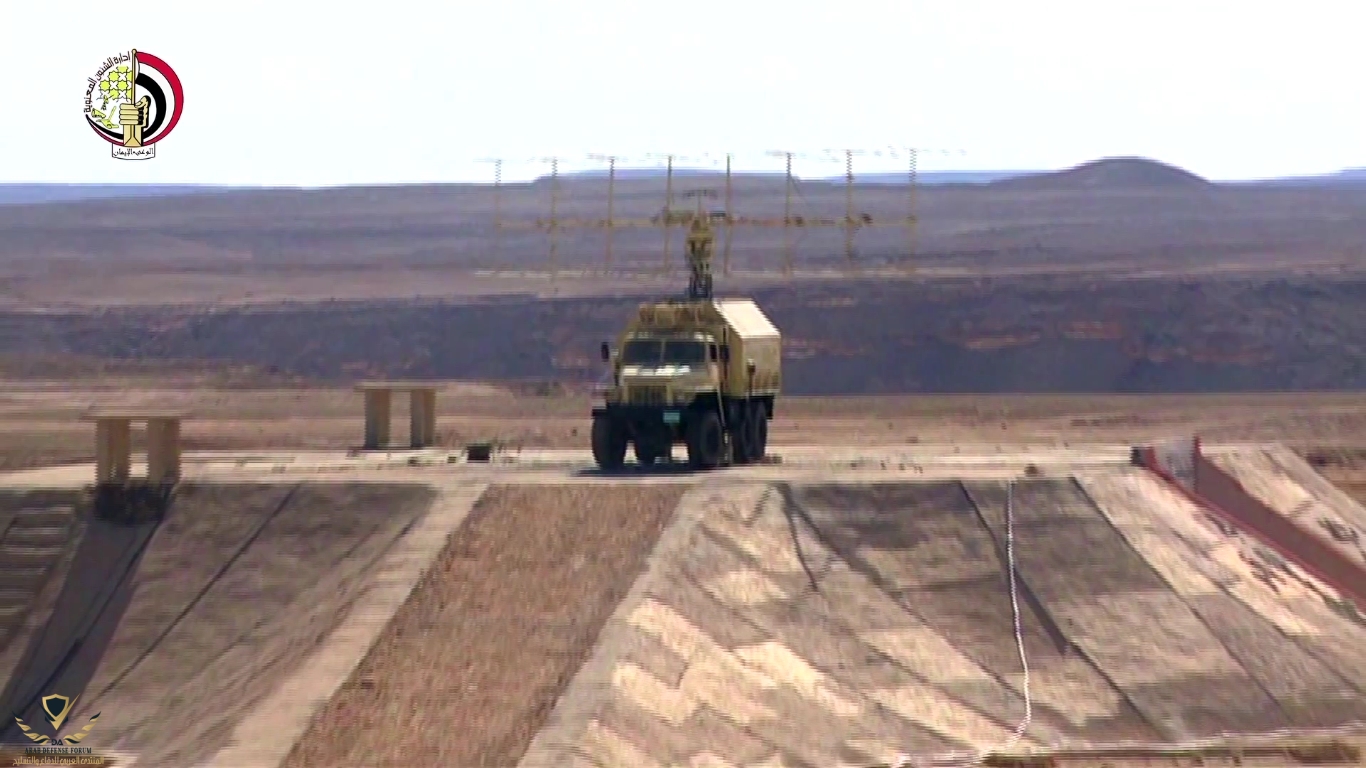

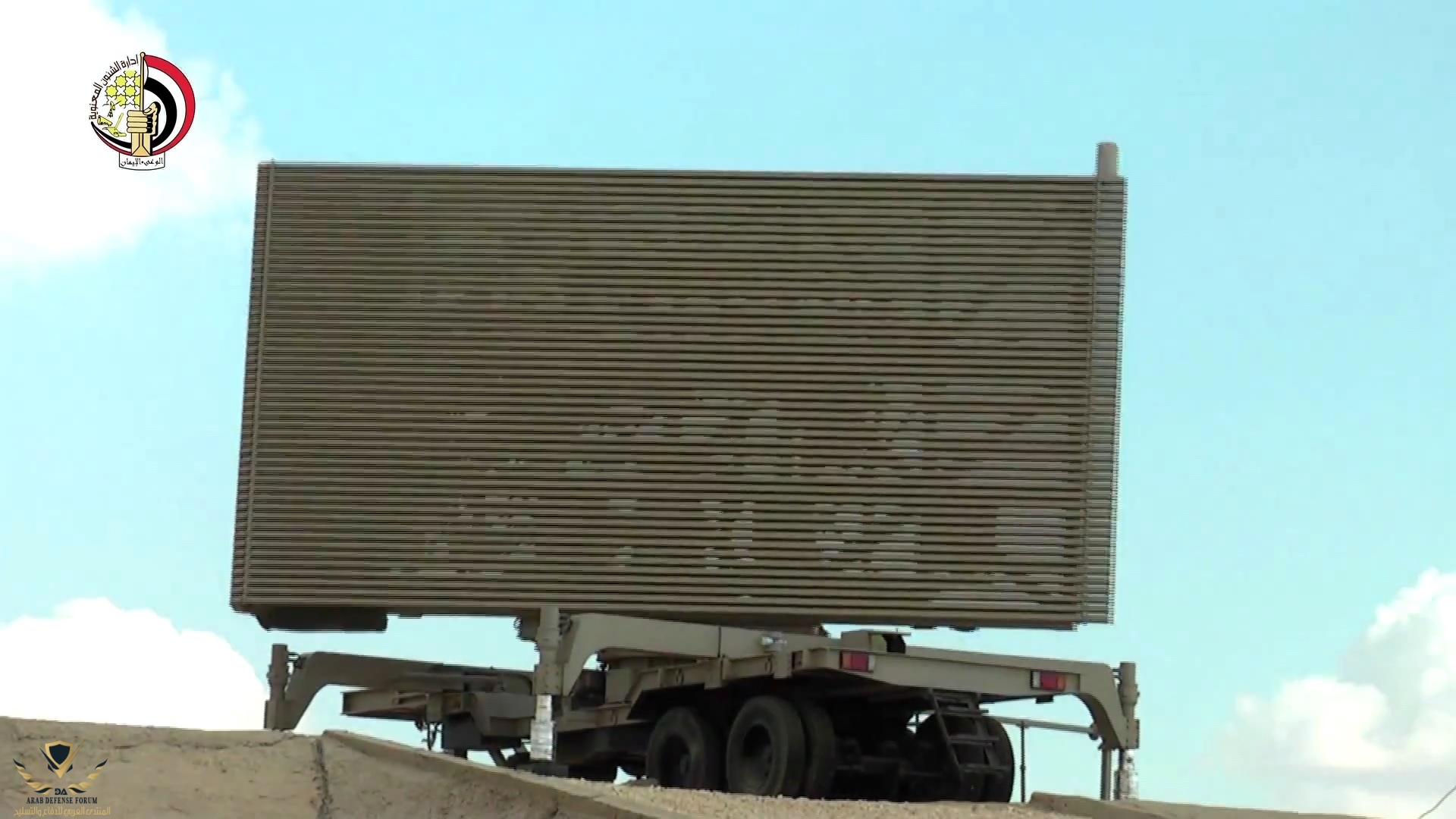

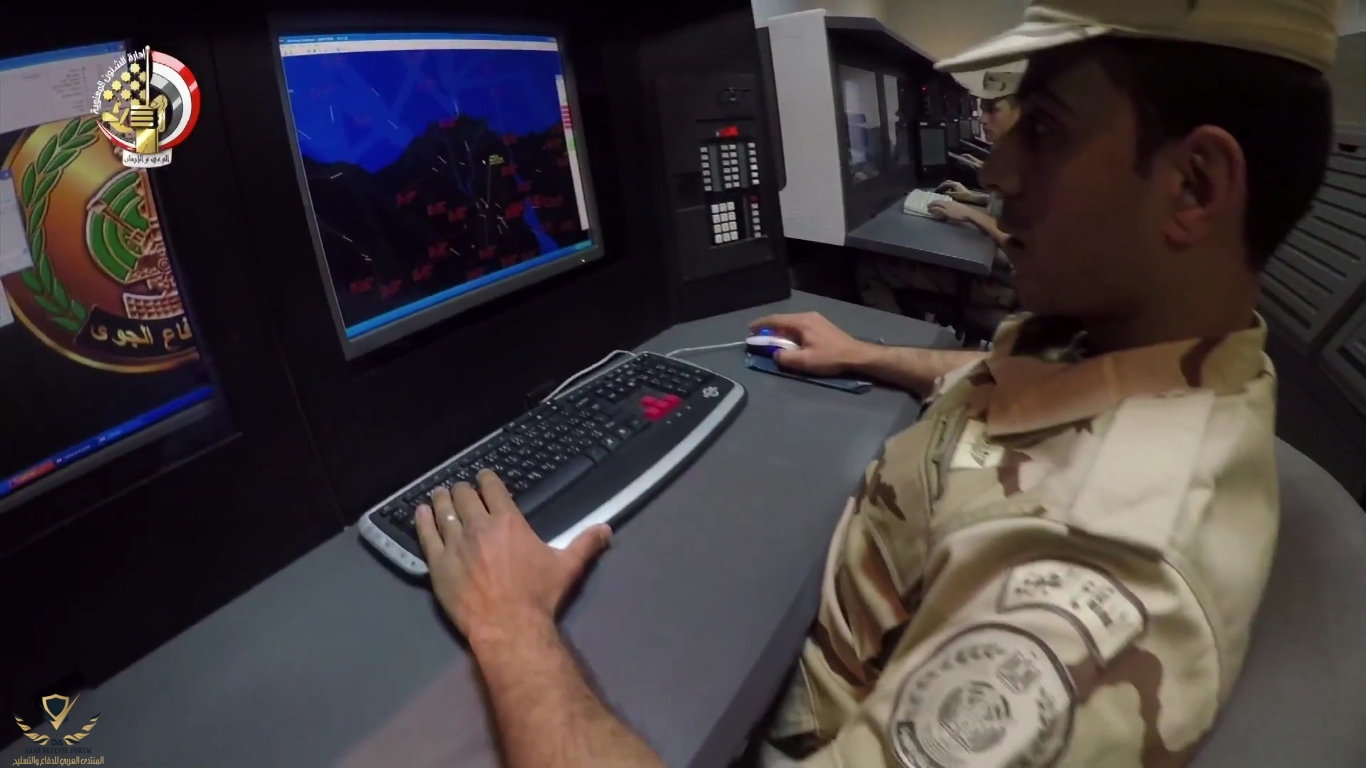

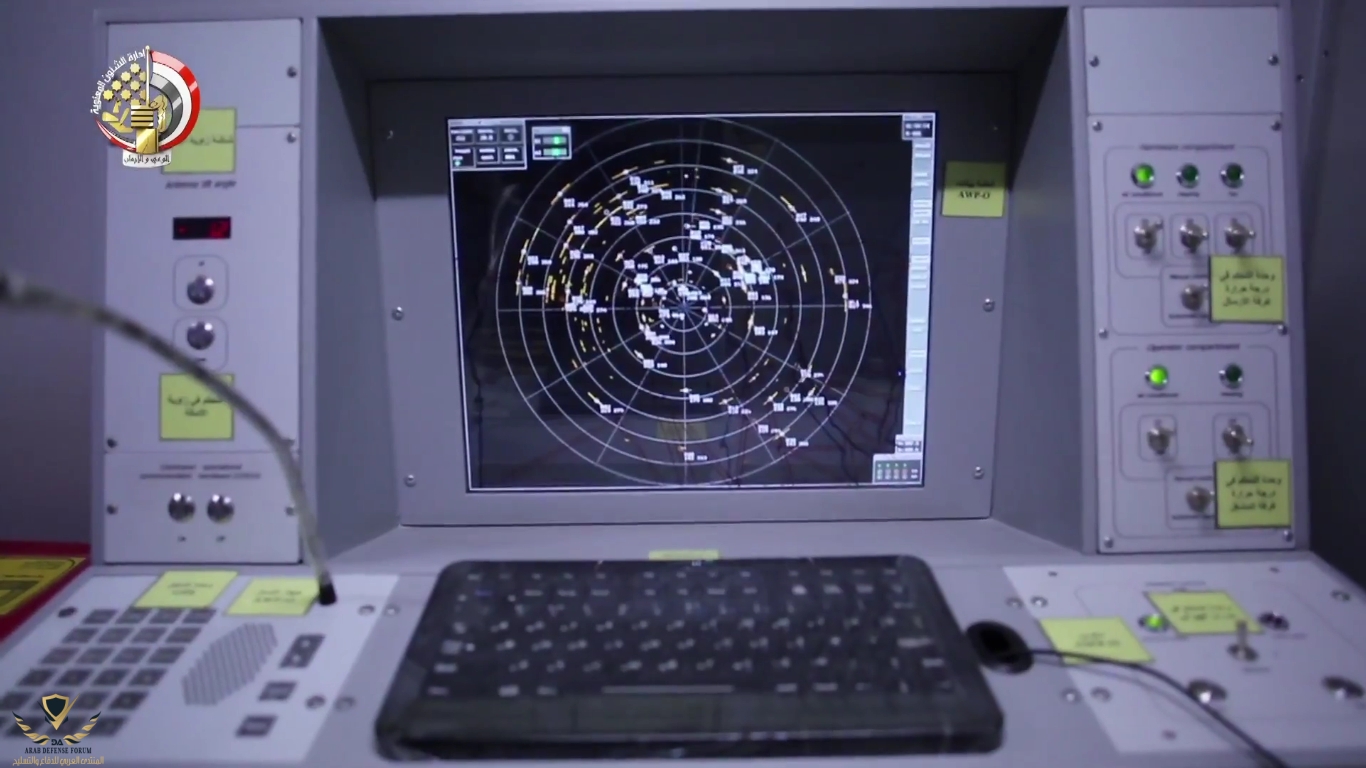

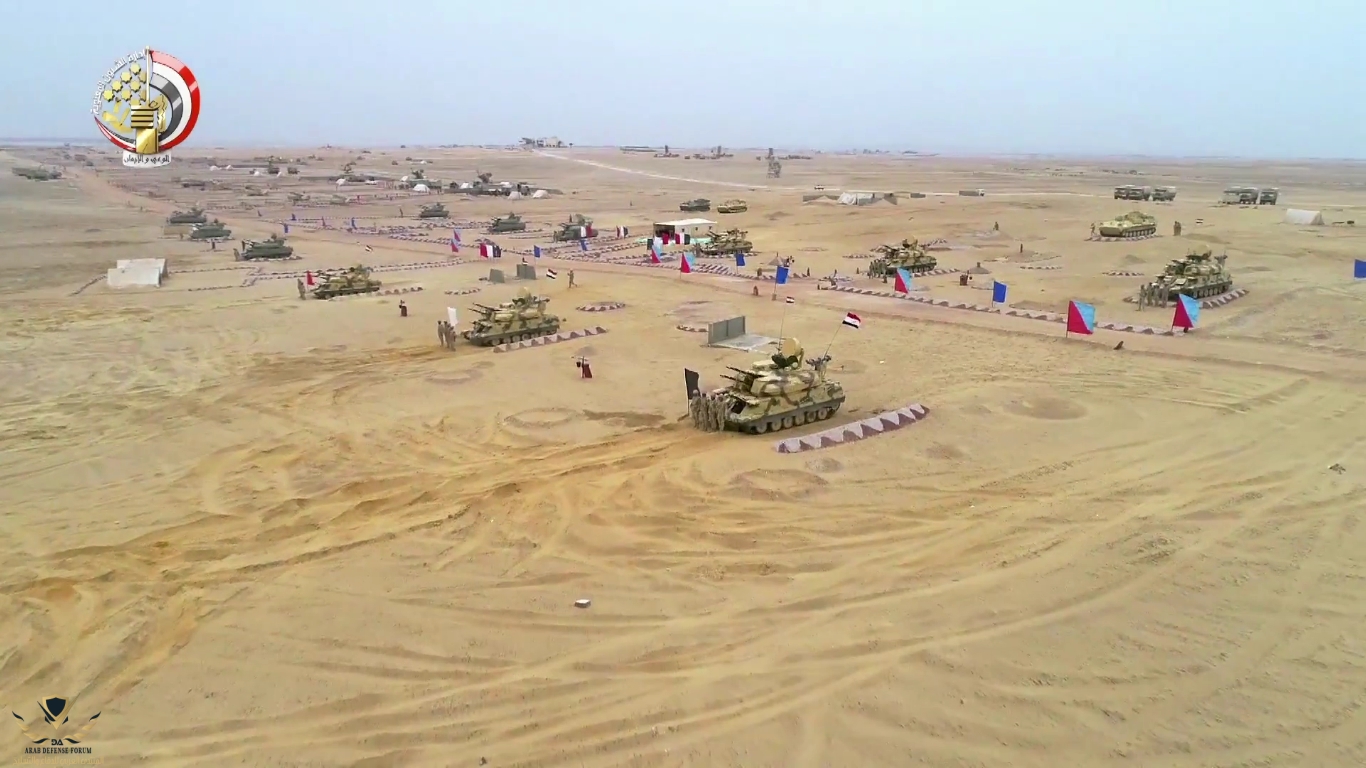

صور للرادار فى مصر

قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010609)201...JPG
قوات الدفاع الجوى ... حُراس السماء[(013215)2016-09-24-03-42-11].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(001097)2016-09-24-03-25-25].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(023983)2016-09-24-03-35-33].JPG
قوات الدفاع الجوى حصن السماء - YouTube[16-47-00].JPG
