الـنظـام الاسـرائـيـلـي لـحـمـايـة الـدبـابـات تـروفـي
- بادئ الموضوع فادي الشام
- تاريخ البدء
انظمة التقل الصعب ليست حل برايي
اولا لديك بشر داخل الدبابة يتعرضون لضغط كبير خصصوا عندما يعرف انه في ارض معادية
تخيلوا لو انك تحمل مفتاح ليزر الذي يباع باقل من دولار في السوق ومداه بعيد وما هليك الا ان تسلطه على الدبابة لتشتغل انظمة الانذار
ستحطم اعصاب الطاقم وترهقهم وتؤثر على قدرات اتخاذ القرار لديهم وفي حالة الصهاينة قديفضلون الانسحاب من ارض املعركة في بئية كقطاع غزة
اما انظمة كالتروفي والارينا فيمكن خداعها ببساطة على سبيل المثال ماذا لو تم دمج منصة كورنيت بمدفع SPG9 مثلا او حتى قاذف ار بي جي
كل ما على رامي الار بي جي سوى اطلاق مقذوفاته باتجاه الدبابة وابقاء التروفي في حالة استنفار ومن المؤكد انه لديه فارق زمني بدون رد او عدد ذخائر محدود للتصدي بعدها يعقبها الصاروخ
الكورنيت EM يمكن توجيه صاروخين بفارق زمني متقارب حيث الصاروخ الاول هو طعم للانظمة الصعبة في حين يمر الثاني لتدمير الهدف
اولا لديك بشر داخل الدبابة يتعرضون لضغط كبير خصصوا عندما يعرف انه في ارض معادية
تخيلوا لو انك تحمل مفتاح ليزر الذي يباع باقل من دولار في السوق ومداه بعيد وما هليك الا ان تسلطه على الدبابة لتشتغل انظمة الانذار
ستحطم اعصاب الطاقم وترهقهم وتؤثر على قدرات اتخاذ القرار لديهم وفي حالة الصهاينة قديفضلون الانسحاب من ارض املعركة في بئية كقطاع غزة
اما انظمة كالتروفي والارينا فيمكن خداعها ببساطة على سبيل المثال ماذا لو تم دمج منصة كورنيت بمدفع SPG9 مثلا او حتى قاذف ار بي جي
كل ما على رامي الار بي جي سوى اطلاق مقذوفاته باتجاه الدبابة وابقاء التروفي في حالة استنفار ومن المؤكد انه لديه فارق زمني بدون رد او عدد ذخائر محدود للتصدي بعدها يعقبها الصاروخ
الكورنيت EM يمكن توجيه صاروخين بفارق زمني متقارب حيث الصاروخ الاول هو طعم للانظمة الصعبة في حين يمر الثاني لتدمير الهدف
لا اعتقد صدق الصهاينة في قدرة التروفي على صد قذيفتين متتاليتين, صاروخين كورنيت مع فارق زمني قصير سيدمروا الدبابة و rpg-30 يستطيع تدميرها ايضا وفي حال خوضها معارك مدن فان اقل دبابة ستسهدف بثلاث او اربع قذائف في نفس الوقت, وهذا ان لم يصمم مهندسوا الاسلحة قذائف شبح على سبيل المثال او قذائف ذات سرعة كبيرة جدا!
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
قدرات التروفي أختبرت على المسرح اللبناني لكن قدرات الأنظمة التي تذكر لم تختبر قط، لذلك لا يمكن الجزم !!!
التروفي شارك في حرب لبنان, انا كنت اظن ان اول ظهور له كان في غزة في عام 2011 و بشكل اكبر في حرب عام 2014!
طيب, ما الحل اذا هل يوجد اخبار عن تصنيع منظومات تسطيع مواجهة تروفي.
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
غير صحيح إستاذي، الأمر ليس بهذه البساطة !!! أنظمة الإنذار الليزري أو مستقبلات التحذير الليزرية LWR لا تتفاعل مع أي شعاع يسلط عليها بل أنواع من الأشعاع بطول موجي معين !! مجسات التحذير الليزرية في الدبابة T-90 على سبيل المثال تعمل في الطول الموجي 0.65-1.6 مايكرو بالنسبة للنوع الأول و2.55 مايكرو بالنسبة للنوع الثاني.
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
أعتذر .. أقصد الحرب في غزة !! استغرقت عمليات الدراسة على هذا النظام نحو 10-11 سنة من الأبحاث، ليعلن عن جاهزيته في أغسطس 2009 بعد سلسلة من الاختبارات أجرتها قيادة قوات جيش الاحتلال الإسرائيلي IDF. نظام تروفي قدم أولاً في مارس من العام 2005، لتجرى عليه الاختبارات الميدانية الناجحة في العام 2006. في 19 يونيو العام 2007 أعلن جيش الاحتلال الإسرائيلي IDF أنه سيشتري عدد 100 وحدة من النظام وينصبهم على دبابات ميركافا Mk IV. في أغسطس العام 2009، قائد القوات الأرضية ورئيس القيادة المركزية الإسرائيلية الجنرال "إيفي مزراعي" Avi Mizrahi أعلن اكتمال استعدادات تشغيل النظام (بعد اختبارات ناجحة) وتجهيز لواء مدرع من دبابات ميركافا Mk IV بنظام تروفي. في ديسمبر العام 2010، أجرى جيش الاحتلال الإسرائيلي اختبار حي على النظام بأن أطلق صاروخ مضاد للدبابات منزوع الرأس الحربي، واستطاع النظام التصدي للخطر وتدميره قبل وصوله للدبابة غير المأهولة. في 28 فبراير 2011، أعلنت شركة رافائيل أن النظام أكمل تقييمه الناجح في الولايات المتحدة الأمريكية، بعد اختبارات على عربة القتال Stryker مسلحة بالتروفي، واستطاع النظام مقاومة هجمات صاروخية متعددة في اختبارات تقييم استمرت لنحو ستة أسابيع. في نوفمبر العام 2016، وزارة الدفاع الإسرائيلية أعلنت أنها ستشتري مائة نظام تروفي أخرى لتركيبها على دبابات ميركافا Mk IV وعربات نقل الجنود المصفحة من نوع نمر Namer. رافائيل تعمل حالياً على عقد لتجهيز أكثر من 1000 نظام تروفي إلى وزارة الدفاع الإسرائيلية، التي بدورها سوف تثبتها على دبابات الميركافا من الفئة الثالثة والرابعة وكذلك على العربات الثقيلة نمر.
- إنضم
- 13 فبراير 2015
- المشاركات
- 7,492
- التفاعل
- الدولة
ايه المشاكل اللى ممكن تنتج عن عدم الاتزان هنا فى اعتقادك
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
- إنضم
- 4 أبريل 2010
- المشاركات
- 6,915
- التفاعل
تقصد المسرح الفلسطيني ..
- إنضم
- 4 أبريل 2010
- المشاركات
- 6,915
- التفاعل
كم يبلغ وزن المنظومه ...!!
- إنضم
- 4 أبريل 2010
- المشاركات
- 6,915
- التفاعل
هل الامر خاص بالابرامز فقط ام يشمل الميركافا ايضا ..!!
اين تكمن المشكله تحديدا في هذه الحاله !! هل في حاسوب المنظومه ام في القواذف !!
- إنضم
- 11 سبتمبر 2016
- المشاركات
- 18,179
- التفاعل
- الدولة
.GIF "Syrian Arab Republic (Syria)")
وزن تروفي للنسخة المخصصة للمدرعات و المركبات الخفيفة 200 كغ
وزن نسخة الدبابات 400 كغ تقريبا
وزن نسخة الدبابات 400 كغ تقريبا
A anwaralsharrad
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
بالنسخة الخاصة بالأبرامز هي تتجاوز 1000 كلغم !!! طبعا المشاكل ذكرت بتقرير رسمي وليس رأي خبراء أو تعليقات على الشبكة !! للأسف التقرير كان لدي قبل أسابيع وقمت بحذفه من الجهاز !!!
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
الذي فهمته أو وزن النظام ووضعه على طرفي البرج تسبب بالمشكلة !! بالمناسبة النظام لم يعترض جميع الأهداف !! سأبحث عن التقرير من جديد .
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,059
- التفاعل
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,059
- التفاعل
أعمال تطوير نظام الحماية الروسي النشط من الجيل الثاني المدعو "أرينا" ARENA (النسخة التصديرية ARENA-E) بوشرت من قبل مكتب التصميم الهندسي KBM في كولومنا Kolomna (المطور الرئيس للنظام) سوية مع مكتب تصميم الآلات KBP في تولا Tula ، وذلك أواخر الثمانينات وتحت إشراف رئيس المصممين"نيكولاي غوشين" Nikolai Gushchin (مصمم أسلحة روسي حاصل على العديد من الجوائز الرسمية السوفييتية ، يحمل شهادة الدكتوراه في العلوم التقنية ولديه أكثر من 200 منشور ودراسة علمية) ليختبر النظام أولاً في أرض الاختبار"كوبينكا" Kubinka بداية العام 1995 وذلك تجاه صاروخ موجه مضاد للدبابات ، علماً أن وجود النظام لم يكشف عنه رسميا إلا في أواخر العام 1997 عندما عرض أولاً على الجمهور في Omsk على دبابة T-80UM-1 .. في الحقيقة العمل على النظام علق أوائل التسعينيات ، لينشط بعد ذلك ويفعل أثر هجوم الجيش الروسي المطول على العاصمة الشيشانية غروزني من ديسمبر 1994 وحتى مارس 1995 ، وما تبع ذلك من خسائر كبيرة نسبياً في القوات البشرية والآلية التي لحقت بالطرف المهاجم ، وبشكل خاص في سلاح الدبابات . يومها وزير الدفاع الروسي الجنرال "بافل غراشيف" Pavel Grachev عقد مؤتمره الخاص في كوبينكا وتحديداً في 20 فبراير العام 1995، وتحدث عن خسائر الدبابات المرتفعة خلال المعركة والأداء العام المنخفض لعنصر الحماية في هذه المعدات .. قدرات النظام أرينا تندرج تحت مسمى منظومة القتل الصعب hard-kill system ، حيث قصد من تطويره توفير حماية من المقذوفات الكتفية والصواريخ الموجهة المضادة للدروع التي تطلق من قبل المشاة ، بما في ذلك الصواريخ التي تهاجم من الأعلى top-attack وكذلك الصواريخ المطلقة من المروحيات .. إذ أثبتت الدراسات الإختبارية الحديثة أنه لتخفيض مستويات التأثير للرؤوس الحربية ذات الشحنة المشكلة (عملياً لمستوى الصفر) ، فإننا نحتاج لاعتراضها وتدميرها عند مسافة مباعدة تزيد عن 40 ضعف قطر الرأس الحربي للمقذوف المهاجم . هذه المسافة يمكن تقديرها جزئياً بنحو 6-8 م عن جسم الدبابة . ومع الأخذ بنظر الاعتبار أن الغالبية العظمى من منظومات الصواريخ المضادة للدروع تمتلك سرعة عالية تقدر بنحو 300 م/ث ، لذلك تأكد أن عملية التعامل الآمن يجب أن تتم عند مسافة لا تقل عن 20 م من العربة حاملة النظام .
يتراوح وزن النظام أرينا ما بين 1100-1300 كلغم وذلك اعتماداً على مستوى التغطية والترتيب ، ويستهلك نحو 1 كيلو وات من الطاقة الكهربائية . النظام قادر على العمل كما يؤكد مصمموه على مدار الساعة وفي أي ظروف جوية لاكتشاف وشغل الأهداف المعادية مع احتمالية قتل تصل إلى 85% . كما يؤكد هؤلاء أن مجسات نظامهم غير قابلة للتفاعل مع الأهداف الوهمية ، كالأجسام بطيئة الحركة slow-moving objects مثل الطيور والصخور المتطايرة قريباً من العربة وكذلك الأمر بالنسبة للشظايا الناتجة عن انفجار القذائف حول الدبابة (الذخيرة الفرعية ذاتها محمية من الانفجار الناتج عن تأثير الإطلاقات الصغيرة وحتى العيار 7.62 ملم) ، فهو لا يتعامل إلا مع الأجسام ذات الحجم والسرعة المؤكدة . كما أنه لا يتأثر بالأهداف التي لا تشكل تهديدا مباشراً immediate threat ، مثل المقذوفات التي تطير على مسافة تتجاوز 50 م عن الدبابة ، وهذه تبدو ميزة مهمة خلال القتال في التضاريس الحضرية urban warfare .
يعمل النظام بنمط آلي متكامل automatic operating mode بالاعتماد على رادار مليمتري جرى تثبيته على صارية في مؤخرة قمة البرج . هوائيات الرادار الموضوعة في حاويات متعددة الأضلاع polygonal casing توفر قطاع تغطية عمودي لنحو 75 درجة ، وفي زاوية السمت لنحو 220-270 درجة حسب نوع النظام المستخدم ، وهي كافية لتأمين مقدمة وجانبي الدبابة لكنها تترك منطقة ميتة إلى الخلف منها . أما بالنسبة لزوايا الاعتراض التي يغطيها النظام ، فهي ±140 في السمت ، و-5/+20 في الارتفاع . تسلسل عملية الاشتباك الآلي تبدأ مع اكتشاف ورصد الرادار للتهديد المقترب من العربة بسرعة طيران تتراوح ما بين 70-700 م/ث وضمن مدى قدر بنحو 40-50 م عن العربة ، ليبدأ بعد ذلك مرحلة التعقب والمتابعة الآلية Auto-track mode وذلك ضمن مدى 20-25 م . في هذه المرحلة ، جميع بيانات الهدف من حيث سرعته وزاوية وروده تنقل للحاسوب البالستي الذي بدوره يختار عدد الذخائر الوقائية المتطلبة وزمن الاستجابة أو ردة الفعل response time ، لتطلق بعد ذلك الذخيرة باتجاه الهدف القادم .. ابتداء يقوم النظام بتحذير الطاقم بوجود خطر يهدد الدبابة ، وفي ذات الوقت يقوم الرادار بالإطباق على الهدف بعد دخوله منطقة القتل المقدرة بنحو 8-10 م عن العربة ، يتبع ذلك إدخال بيانات الهدف بشكل تلقائي إلى حاسوب النظام . الحاسوب البالستي ballistic computer يمتلك زمن ردة فعل واستجابة مقدر بنحو 0.05 ثانية ، يحدد بعدها الوحدة المناسبة من عدد 22-26 ذخيرة وقائية للقيام بعملية الاشتباك والاعتراض (حسب موقعها بالنسبة لمسار التهديد) .
على مدى مقدر بنحو 8-10 م إلى الهدف أو حتى أقل من ذلك ، الحاسوب المركزي يقرر إطلاق الذخيرة المتشظية التي تم اختيارها وعلى أساس البيانات البالستية المكتسبة . وبعد إطلاقها بواسطة مولد غاز gas generator وبزاوية إطلاق من 20-40 درجة ، فإن هذه الذخيرة سوف لن تنفجر مباشرة وذلك لأنها موصولة إلى حاسوب النظام بواسطة سلك اتصال wire connection ، الذي يقرر اللحظ المناسبة للانفجار وتكون هذه غالباً على ارتفاع يتراوح ما بين 1.3-3.9 م عن سقف العربة وعلى مسافة مقدرة بنحو 5-7 م عنها . وطبقا لإدعاء شركة KBM ، فإن الوقت المطلوب من كشف الهدف إلى تدميره يبلغ فقط 0.07 ثانية أو ما يعادل 70 جزء من الألف من الثانية . كما يستطيع النظام بعد تصديه للهجوم الأول الاستعداد لهجوم ثاني خلال فتره زمنيه تتراوح ما بين 0.2-0.4 ثانيه .
النظام أرينا لم يقبل في الخدمة حتى الآن بشكله الحالي ، وذلك لأسباب تتعلق بانخفاض زمن الاستجابة للتهديدات الخارجية slow response وتحديدا القريبة من النظام والتي يمكن مواجهتها خلال القتال في التضاريس والبيئات الحضرية . أيضاً النظام واجه ضعف أداء ملحوظ تجاه الهجمات السقفية وذلك نتيجة توزيع شظايا ذخيرته الوقائية وتوجيهها بشكل مخروطي نحو الأسفل ، مما جعلها عديمة الفائدة تقريبا (الشظايا) تجاه المقذوفات المضادة للدروع التي تواجه من الأعلى ، كما هو حال الأمريكي FGM-148 Javelin . لقد تم الحديث عن انكشاف هوائيات الرادار للشظايا وطلقات الأسلحة مخفضة العيار والتي بالتأكيد ستلحق الضرر الكبير بقدراته عند الإصابة . علاوة على ذلك ، دمار المقذوفات القادمة لم يضمن والخبراء الروس يتحدثون فقط عن نسبة 55% ، وفي حالة العطب الميكانيكي للمقذوف القادم فإنه لا يزال هناك خطر الضربة والضرر . وأخيرا خطورة شظايا القذائف الوقائية على المشاة المرافق للعربة حاملة النظام .

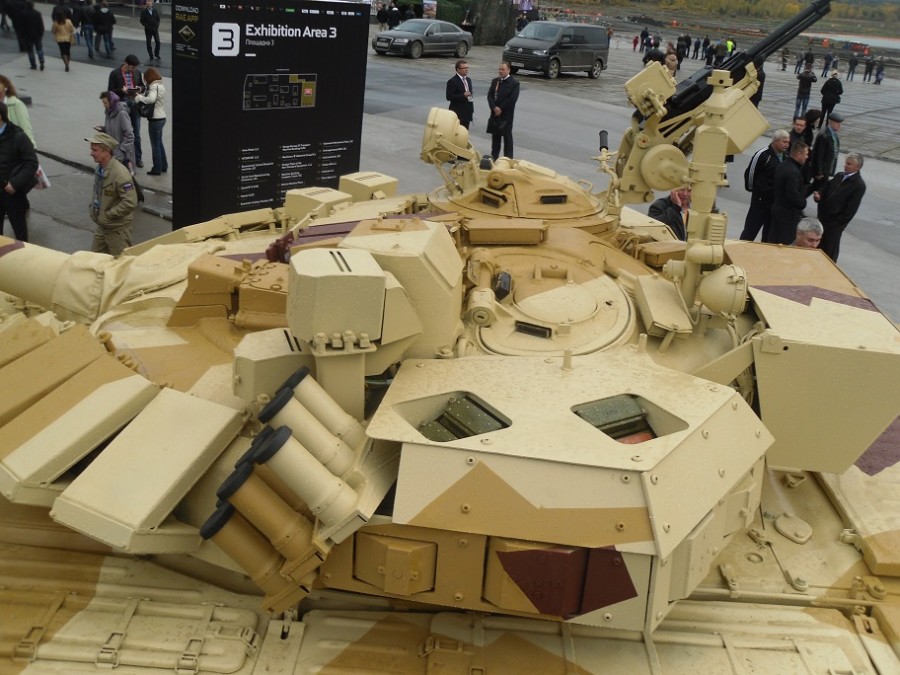

نتيجة نقائص النظام في نسخته الأولى ، نسخة متقدمة من نظام الحماية النشط Arena-E عمل عليها خبراء مكتب التصميم الهندسي KBM وعرضت في معرض Expo 2013 للأسلحة الروسية على برج T-72B وذلك ضمن برنامج تطوير الدبابة . المنظومة الجديدة التي حملت التعيين Arena-3 تعمل بنمط آلي وتوفر تغطية أفقية حتى 360 درجة في أربعة اتجاهات مقطعية وذلك من خلال أربعة وحدات موزعة على كل من جانبي البرج ، والتي اثنان منها عبارة عن مجسات sensors والأخرى هي عبارة عن مستجيبات رادارية effectors . المنظومة الجديدة قادرة حسب رأي مصمميها على اعتراض هدفين من اتجاهين مختلفين خلال 0.3 ثانية (النظام قادر على اعتراض ثمانيات تهديدات قبل أن يحتاج لإعادة التحميل) .
يتراوح وزن النظام أرينا ما بين 1100-1300 كلغم وذلك اعتماداً على مستوى التغطية والترتيب ، ويستهلك نحو 1 كيلو وات من الطاقة الكهربائية . النظام قادر على العمل كما يؤكد مصمموه على مدار الساعة وفي أي ظروف جوية لاكتشاف وشغل الأهداف المعادية مع احتمالية قتل تصل إلى 85% . كما يؤكد هؤلاء أن مجسات نظامهم غير قابلة للتفاعل مع الأهداف الوهمية ، كالأجسام بطيئة الحركة slow-moving objects مثل الطيور والصخور المتطايرة قريباً من العربة وكذلك الأمر بالنسبة للشظايا الناتجة عن انفجار القذائف حول الدبابة (الذخيرة الفرعية ذاتها محمية من الانفجار الناتج عن تأثير الإطلاقات الصغيرة وحتى العيار 7.62 ملم) ، فهو لا يتعامل إلا مع الأجسام ذات الحجم والسرعة المؤكدة . كما أنه لا يتأثر بالأهداف التي لا تشكل تهديدا مباشراً immediate threat ، مثل المقذوفات التي تطير على مسافة تتجاوز 50 م عن الدبابة ، وهذه تبدو ميزة مهمة خلال القتال في التضاريس الحضرية urban warfare .
يعمل النظام بنمط آلي متكامل automatic operating mode بالاعتماد على رادار مليمتري جرى تثبيته على صارية في مؤخرة قمة البرج . هوائيات الرادار الموضوعة في حاويات متعددة الأضلاع polygonal casing توفر قطاع تغطية عمودي لنحو 75 درجة ، وفي زاوية السمت لنحو 220-270 درجة حسب نوع النظام المستخدم ، وهي كافية لتأمين مقدمة وجانبي الدبابة لكنها تترك منطقة ميتة إلى الخلف منها . أما بالنسبة لزوايا الاعتراض التي يغطيها النظام ، فهي ±140 في السمت ، و-5/+20 في الارتفاع . تسلسل عملية الاشتباك الآلي تبدأ مع اكتشاف ورصد الرادار للتهديد المقترب من العربة بسرعة طيران تتراوح ما بين 70-700 م/ث وضمن مدى قدر بنحو 40-50 م عن العربة ، ليبدأ بعد ذلك مرحلة التعقب والمتابعة الآلية Auto-track mode وذلك ضمن مدى 20-25 م . في هذه المرحلة ، جميع بيانات الهدف من حيث سرعته وزاوية وروده تنقل للحاسوب البالستي الذي بدوره يختار عدد الذخائر الوقائية المتطلبة وزمن الاستجابة أو ردة الفعل response time ، لتطلق بعد ذلك الذخيرة باتجاه الهدف القادم .. ابتداء يقوم النظام بتحذير الطاقم بوجود خطر يهدد الدبابة ، وفي ذات الوقت يقوم الرادار بالإطباق على الهدف بعد دخوله منطقة القتل المقدرة بنحو 8-10 م عن العربة ، يتبع ذلك إدخال بيانات الهدف بشكل تلقائي إلى حاسوب النظام . الحاسوب البالستي ballistic computer يمتلك زمن ردة فعل واستجابة مقدر بنحو 0.05 ثانية ، يحدد بعدها الوحدة المناسبة من عدد 22-26 ذخيرة وقائية للقيام بعملية الاشتباك والاعتراض (حسب موقعها بالنسبة لمسار التهديد) .
على مدى مقدر بنحو 8-10 م إلى الهدف أو حتى أقل من ذلك ، الحاسوب المركزي يقرر إطلاق الذخيرة المتشظية التي تم اختيارها وعلى أساس البيانات البالستية المكتسبة . وبعد إطلاقها بواسطة مولد غاز gas generator وبزاوية إطلاق من 20-40 درجة ، فإن هذه الذخيرة سوف لن تنفجر مباشرة وذلك لأنها موصولة إلى حاسوب النظام بواسطة سلك اتصال wire connection ، الذي يقرر اللحظ المناسبة للانفجار وتكون هذه غالباً على ارتفاع يتراوح ما بين 1.3-3.9 م عن سقف العربة وعلى مسافة مقدرة بنحو 5-7 م عنها . وطبقا لإدعاء شركة KBM ، فإن الوقت المطلوب من كشف الهدف إلى تدميره يبلغ فقط 0.07 ثانية أو ما يعادل 70 جزء من الألف من الثانية . كما يستطيع النظام بعد تصديه للهجوم الأول الاستعداد لهجوم ثاني خلال فتره زمنيه تتراوح ما بين 0.2-0.4 ثانيه .
النظام أرينا لم يقبل في الخدمة حتى الآن بشكله الحالي ، وذلك لأسباب تتعلق بانخفاض زمن الاستجابة للتهديدات الخارجية slow response وتحديدا القريبة من النظام والتي يمكن مواجهتها خلال القتال في التضاريس والبيئات الحضرية . أيضاً النظام واجه ضعف أداء ملحوظ تجاه الهجمات السقفية وذلك نتيجة توزيع شظايا ذخيرته الوقائية وتوجيهها بشكل مخروطي نحو الأسفل ، مما جعلها عديمة الفائدة تقريبا (الشظايا) تجاه المقذوفات المضادة للدروع التي تواجه من الأعلى ، كما هو حال الأمريكي FGM-148 Javelin . لقد تم الحديث عن انكشاف هوائيات الرادار للشظايا وطلقات الأسلحة مخفضة العيار والتي بالتأكيد ستلحق الضرر الكبير بقدراته عند الإصابة . علاوة على ذلك ، دمار المقذوفات القادمة لم يضمن والخبراء الروس يتحدثون فقط عن نسبة 55% ، وفي حالة العطب الميكانيكي للمقذوف القادم فإنه لا يزال هناك خطر الضربة والضرر . وأخيرا خطورة شظايا القذائف الوقائية على المشاة المرافق للعربة حاملة النظام .
نتيجة نقائص النظام في نسخته الأولى ، نسخة متقدمة من نظام الحماية النشط Arena-E عمل عليها خبراء مكتب التصميم الهندسي KBM وعرضت في معرض Expo 2013 للأسلحة الروسية على برج T-72B وذلك ضمن برنامج تطوير الدبابة . المنظومة الجديدة التي حملت التعيين Arena-3 تعمل بنمط آلي وتوفر تغطية أفقية حتى 360 درجة في أربعة اتجاهات مقطعية وذلك من خلال أربعة وحدات موزعة على كل من جانبي البرج ، والتي اثنان منها عبارة عن مجسات sensors والأخرى هي عبارة عن مستجيبات رادارية effectors . المنظومة الجديدة قادرة حسب رأي مصمميها على اعتراض هدفين من اتجاهين مختلفين خلال 0.3 ثانية (النظام قادر على اعتراض ثمانيات تهديدات قبل أن يحتاج لإعادة التحميل) .
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
www.dote.osd.mil/pub/reports/fy2017/pdf/army/2017aps.pdf

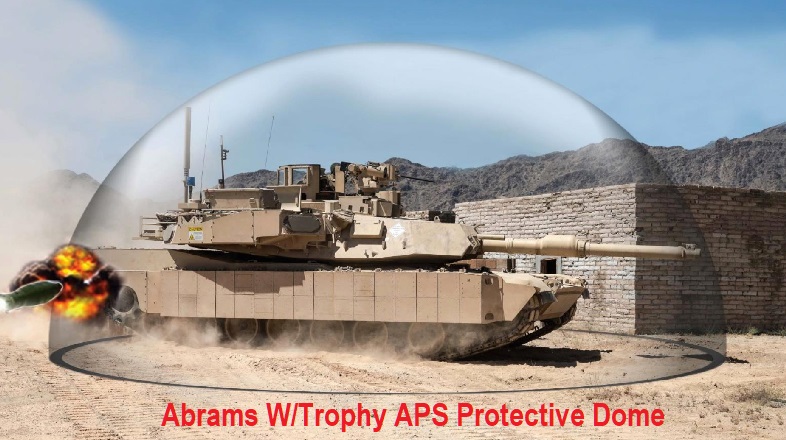

- Trophy user testing identified a degradation in turret traverse performance resulting from an imbalance of the turret due to the additional weight of the Trophy system. Subsequent user testing identified several mitigations that reduce the effect of the imbalance enough for crews to conduct combat operations with the additional weight.
- إنضم
- 18 مايو 2013
- المشاركات
- 12,602
- التفاعل
أعمال تطوير نظام الحماية الروسي النشط من الجيل الثاني المدعو "أرينا" ARENA (النسخة التصديرية ARENA-E) بوشرت من قبل مكتب التصميم الهندسي KBM في كولومنا Kolomna (المطور الرئيس للنظام) سوية مع مكتب تصميم الآلات KBP في تولا Tula ، وذلك أواخر الثمانينات وتحت إشراف رئيس المصممين"نيكولاي غوشين" Nikolai Gushchin (مصمم أسلحة روسي حاصل على العديد من الجوائز الرسمية السوفييتية ، يحمل شهادة الدكتوراه في العلوم التقنية ولديه أكثر من 200 منشور ودراسة علمية) ليختبر النظام أولاً في أرض الاختبار"كوبينكا" Kubinka بداية العام 1995 وذلك تجاه صاروخ موجه مضاد للدبابات ، علماً أن وجود النظام لم يكشف عنه رسميا إلا في أواخر العام 1997 عندما عرض أولاً على الجمهور في Omsk على دبابة T-80UM-1 .. في الحقيقة العمل على النظام علق أوائل التسعينيات ، لينشط بعد ذلك ويفعل أثر هجوم الجيش الروسي المطول على العاصمة الشيشانية غروزني من ديسمبر 1994 وحتى مارس 1995 ، وما تبع ذلك من خسائر كبيرة نسبياً في القوات البشرية والآلية التي لحقت بالطرف المهاجم ، وبشكل خاص في سلاح الدبابات . يومها وزير الدفاع الروسي الجنرال "بافل غراشيف" Pavel Grachev عقد مؤتمره الخاص في كوبينكا وتحديداً في 20 فبراير العام 1995، وتحدث عن خسائر الدبابات المرتفعة خلال المعركة والأداء العام المنخفض لعنصر الحماية في هذه المعدات .. قدرات النظام أرينا تندرج تحت مسمى منظومة القتل الصعب hard-kill system ، حيث قصد من تطويره توفير حماية من المقذوفات الكتفية والصواريخ الموجهة المضادة للدروع التي تطلق من قبل المشاة ، بما في ذلك الصواريخ التي تهاجم من الأعلى top-attack وكذلك الصواريخ المطلقة من المروحيات .. إذ أثبتت الدراسات الإختبارية الحديثة أنه لتخفيض مستويات التأثير للرؤوس الحربية ذات الشحنة المشكلة (عملياً لمستوى الصفر) ، فإننا نحتاج لاعتراضها وتدميرها عند مسافة مباعدة تزيد عن 40 ضعف قطر الرأس الحربي للمقذوف المهاجم . هذه المسافة يمكن تقديرها جزئياً بنحو 6-8 م عن جسم الدبابة . ومع الأخذ بنظر الاعتبار أن الغالبية العظمى من منظومات الصواريخ المضادة للدروع تمتلك سرعة عالية تقدر بنحو 300 م/ث ، لذلك تأكد أن عملية التعامل الآمن يجب أن تتم عند مسافة لا تقل عن 20 م من العربة حاملة النظام .
يتراوح وزن النظام أرينا ما بين 1100-1300 كلغم وذلك اعتماداً على مستوى التغطية والترتيب ، ويستهلك نحو 1 كيلو وات من الطاقة الكهربائية . النظام قادر على العمل كما يؤكد مصمموه على مدار الساعة وفي أي ظروف جوية لاكتشاف وشغل الأهداف المعادية مع احتمالية قتل تصل إلى 85% . كما يؤكد هؤلاء أن مجسات نظامهم غير قابلة للتفاعل مع الأهداف الوهمية ، كالأجسام بطيئة الحركة slow-moving objects مثل الطيور والصخور المتطايرة قريباً من العربة وكذلك الأمر بالنسبة للشظايا الناتجة عن انفجار القذائف حول الدبابة (الذخيرة الفرعية ذاتها محمية من الانفجار الناتج عن تأثير الإطلاقات الصغيرة وحتى العيار 7.62 ملم) ، فهو لا يتعامل إلا مع الأجسام ذات الحجم والسرعة المؤكدة . كما أنه لا يتأثر بالأهداف التي لا تشكل تهديدا مباشراً immediate threat ، مثل المقذوفات التي تطير على مسافة تتجاوز 50 م عن الدبابة ، وهذه تبدو ميزة مهمة خلال القتال في التضاريس الحضرية urban warfare .
يعمل النظام بنمط آلي متكامل automatic operating mode بالاعتماد على رادار مليمتري جرى تثبيته على صارية في مؤخرة قمة البرج . هوائيات الرادار الموضوعة في حاويات متعددة الأضلاع polygonal casing توفر قطاع تغطية عمودي لنحو 75 درجة ، وفي زاوية السمت لنحو 220-270 درجة حسب نوع النظام المستخدم ، وهي كافية لتأمين مقدمة وجانبي الدبابة لكنها تترك منطقة ميتة إلى الخلف منها . أما بالنسبة لزوايا الاعتراض التي يغطيها النظام ، فهي ±140 في السمت ، و-5/+20 في الارتفاع . تسلسل عملية الاشتباك الآلي تبدأ مع اكتشاف ورصد الرادار للتهديد المقترب من العربة بسرعة طيران تتراوح ما بين 70-700 م/ث وضمن مدى قدر بنحو 40-50 م عن العربة ، ليبدأ بعد ذلك مرحلة التعقب والمتابعة الآلية Auto-track mode وذلك ضمن مدى 20-25 م . في هذه المرحلة ، جميع بيانات الهدف من حيث سرعته وزاوية وروده تنقل للحاسوب البالستي الذي بدوره يختار عدد الذخائر الوقائية المتطلبة وزمن الاستجابة أو ردة الفعل response time ، لتطلق بعد ذلك الذخيرة باتجاه الهدف القادم .. ابتداء يقوم النظام بتحذير الطاقم بوجود خطر يهدد الدبابة ، وفي ذات الوقت يقوم الرادار بالإطباق على الهدف بعد دخوله منطقة القتل المقدرة بنحو 8-10 م عن العربة ، يتبع ذلك إدخال بيانات الهدف بشكل تلقائي إلى حاسوب النظام . الحاسوب البالستي ballistic computer يمتلك زمن ردة فعل واستجابة مقدر بنحو 0.05 ثانية ، يحدد بعدها الوحدة المناسبة من عدد 22-26 ذخيرة وقائية للقيام بعملية الاشتباك والاعتراض (حسب موقعها بالنسبة لمسار التهديد) .
على مدى مقدر بنحو 8-10 م إلى الهدف أو حتى أقل من ذلك ، الحاسوب المركزي يقرر إطلاق الذخيرة المتشظية التي تم اختيارها وعلى أساس البيانات البالستية المكتسبة . وبعد إطلاقها بواسطة مولد غاز gas generator وبزاوية إطلاق من 20-40 درجة ، فإن هذه الذخيرة سوف لن تنفجر مباشرة وذلك لأنها موصولة إلى حاسوب النظام بواسطة سلك اتصال wire connection ، الذي يقرر اللحظ المناسبة للانفجار وتكون هذه غالباً على ارتفاع يتراوح ما بين 1.3-3.9 م عن سقف العربة وعلى مسافة مقدرة بنحو 5-7 م عنها . وطبقا لإدعاء شركة KBM ، فإن الوقت المطلوب من كشف الهدف إلى تدميره يبلغ فقط 0.07 ثانية أو ما يعادل 70 جزء من الألف من الثانية . كما يستطيع النظام بعد تصديه للهجوم الأول الاستعداد لهجوم ثاني خلال فتره زمنيه تتراوح ما بين 0.2-0.4 ثانيه .
النظام أرينا لم يقبل في الخدمة حتى الآن بشكله الحالي ، وذلك لأسباب تتعلق بانخفاض زمن الاستجابة للتهديدات الخارجية slow response وتحديدا القريبة من النظام والتي يمكن مواجهتها خلال القتال في التضاريس والبيئات الحضرية . أيضاً النظام واجه ضعف أداء ملحوظ تجاه الهجمات السقفية وذلك نتيجة توزيع شظايا ذخيرته الوقائية وتوجيهها بشكل مخروطي نحو الأسفل ، مما جعلها عديمة الفائدة تقريبا (الشظايا) تجاه المقذوفات المضادة للدروع التي تواجه من الأعلى ، كما هو حال الأمريكي FGM-148 Javelin . لقد تم الحديث عن انكشاف هوائيات الرادار للشظايا وطلقات الأسلحة مخفضة العيار والتي بالتأكيد ستلحق الضرر الكبير بقدراته عند الإصابة . علاوة على ذلك ، دمار المقذوفات القادمة لم يضمن والخبراء الروس يتحدثون فقط عن نسبة 55% ، وفي حالة العطب الميكانيكي للمقذوف القادم فإنه لا يزال هناك خطر الضربة والضرر . وأخيرا خطورة شظايا القذائف الوقائية على المشاة المرافق للعربة حاملة النظام .
نتيجة نقائص النظام في نسخته الأولى ، نسخة متقدمة من نظام الحماية النشط Arena-E عمل عليها خبراء مكتب التصميم الهندسي KBM وعرضت في معرض Expo 2013 للأسلحة الروسية على برج T-72B وذلك ضمن برنامج تطوير الدبابة . المنظومة الجديدة التي حملت التعيين Arena-3 تعمل بنمط آلي وتوفر تغطية أفقية حتى 360 درجة في أربعة اتجاهات مقطعية وذلك من خلال أربعة وحدات موزعة على كل من جانبي البرج ، والتي اثنان منها عبارة عن مجسات sensors والأخرى هي عبارة عن مستجيبات رادارية effectors . المنظومة الجديدة قادرة حسب رأي مصمميها على اعتراض هدفين من اتجاهين مختلفين خلال 0.3 ثانية (النظام قادر على اعتراض ثمانيات تهديدات قبل أن يحتاج لإعادة التحميل) .
هذا وغيره من المواضيع التي تسرق من مدونتي ويضع أصحاب المدونات أسمائهم عليها !!!
- إنضم
- 25 أغسطس 2018
- المشاركات
- 3,713
- التفاعل
- الدولة
نظام الحماية الصهيوني
طيب هل ينفع ضد قذيفة مدفع دبابة 120ملم
او لغكم ارضي وزنه 3 كيلو.؟
طيب هل ينفع ضد قذيفة مدفع دبابة 120ملم
او لغكم ارضي وزنه 3 كيلو.؟
