الـنظـام الاسـرائـيـلـي لـحـمـايـة الـدبـابـات تـروفـي

[كاهن حرب]

النظام الصاروخي المصري للاعاقة السلبية

مصر هى التى تصنع هذا النظام لمقاومة الصواريخ المضاده للرادارات مثل هارم الامريكى و هذه صورة للنظام المصرى

نظام صاروخي ذو فاعليه عاليه جدا . يهدف الي حمايه الارتال والوحدات من كافه
الصواريخ ذات التوجيه (الحراري و الرداري) عملي جدا وسهل الاستخدام ويوفر
حمايه كبيره جدا

النظام يوفر حمايه بمدي 3 كم ضد (الصواريخ) حتي لا يختلط الامر ضد الصواريخ فقط الموجه حراريا او موجه راداريا

ويتكون النظام من 5 قطعات كل قطاع يشمل 3 منصات اطلاق بكل منصه 3 قذائف صارويخه رباعيه

اي يحتوي علي 45 نظام وقاذف مما يوفر حمايه لابعد الحدود



المواصفات :-



1-الطول:900مم



2-العيار:80مم



3-الوزن:6.5كجم



4-ارتفاع انفصال الرئس الحربي:450متر



5-وزن الرأس الحربي:1كجم



6-زمن عمل الشحنه الحراريه:0.5 ثانيه



7-زمن عمل الشحنه الرداريه:5-10د



8-التاثير الحراري:900-800وات/سترادين



9-التاثير الرداري:8-18جيجا هرتز



كيفية عمل النظام ؟


يوجد صندوق كابلات وتحكم والاطلاق والتوصيل ويمكن فصله بسهوله

وفصل النظام


كما انه يوجد انظمه تحكم الكترونيه تتحكم في نوعيه الصاروخ المطلق اليا طبقا لطبيعه المهمه والهدف

وايضا تحيد الفوارق الوقتيه بين الاطلاق والاخر الكترونيا لذياده لادقه فا النظام يعمل اليا في عمليه الاعتراض

والتقدير والانطلاق


كما انه يمكن ان يفصل يدويا ويعمل كل قطاع يدويا او مستقل بذاته
http://www.momp.gov.eg/Ar/ProductDe...XByKjpc8eowGishu8GjnIMSlLXYEVPmMkk=&cc=7&tt=2حسب شرح النظام ومواصفته

انه هيتكون من 5 انظمه او عربات محمله بلنظام متصله بجهاز تحكم الكتروني متصل ليحوط قوه معينه متقدمه


يعني
لو حسب الصوره تخيلنا توزيع 5 انظمه زي ده كفيل يحمي القوات الداخليه من
قواذف م/د جويه او ارضيه موجه ضد القوات او صواريخ موجهه رداريا وحراريه

ويحمي القوات

والنظام
زي محنا عارفين بيعمل باتوماتيكيه في تقدير معاد اطلاق الصواريخ المعترضه
ومتي تفجرها وظبطها والتوقيت بين كل صاروخ او اخر
و النظام محمل على عربات جيب klj العربة مصرية الصنع يتم انتاجها فى مصانع الانتاج الحربى

أفضل ما استفدته في هذا الموضوع هو مشاركتك هذه



[الدرع المصري]

أفضل ما استفدته في هذا الموضوع هو مشاركتك هذه

الحمد لله إنى قدرت أقدم شيئ مفيد لك



[ibarms]

النظام الصاروخي المصري للاعاقة السلبية

مصر هى التى تصنع هذا النظام لمقاومة الصواريخ المضاده للرادارات مثل هارم الامريكى و هذه صورة للنظام المصرى

نظام صاروخي ذو فاعليه عاليه جدا . يهدف الي حمايه الارتال والوحدات من كافه
الصواريخ ذات التوجيه (الحراري و الرداري) عملي جدا وسهل الاستخدام ويوفر
حمايه كبيره جدا

النظام يوفر حمايه بمدي 3 كم ضد (الصواريخ) حتي لا يختلط الامر ضد الصواريخ فقط الموجه حراريا او موجه راداريا

ويتكون النظام من 5 قطعات كل قطاع يشمل 3 منصات اطلاق بكل منصه 3 قذائف صارويخه رباعيه

اي يحتوي علي 45 نظام وقاذف مما يوفر حمايه لابعد الحدود



المواصفات :-



1-الطول:900مم



2-العيار:80مم



3-الوزن:6.5كجم



4-ارتفاع انفصال الرئس الحربي:450متر



5-وزن الرأس الحربي:1كجم



6-زمن عمل الشحنه الحراريه:0.5 ثانيه



7-زمن عمل الشحنه الرداريه:5-10د



8-التاثير الحراري:900-800وات/سترادين



9-التاثير الرداري:8-18جيجا هرتز



كيفية عمل النظام ؟


يوجد صندوق كابلات وتحكم والاطلاق والتوصيل ويمكن فصله بسهوله

وفصل النظام


كما انه يوجد انظمه تحكم الكترونيه تتحكم في نوعيه الصاروخ المطلق اليا طبقا لطبيعه المهمه والهدف

وايضا تحيد الفوارق الوقتيه بين الاطلاق والاخر الكترونيا لذياده لادقه فا النظام يعمل اليا في عمليه الاعتراض

والتقدير والانطلاق


كما انه يمكن ان يفصل يدويا ويعمل كل قطاع يدويا او مستقل بذاته
http://www.momp.gov.eg/Ar/ProductDe...XByKjpc8eowGishu8GjnIMSlLXYEVPmMkk=&cc=7&tt=2حسب شرح النظام ومواصفته

انه هيتكون من 5 انظمه او عربات محمله بلنظام متصله بجهاز تحكم الكتروني متصل ليحوط قوه معينه متقدمه


يعني
لو حسب الصوره تخيلنا توزيع 5 انظمه زي ده كفيل يحمي القوات الداخليه من
قواذف م/د جويه او ارضيه موجه ضد القوات او صواريخ موجهه رداريا وحراريه

ويحمي القوات

والنظام
زي محنا عارفين بيعمل باتوماتيكيه في تقدير معاد اطلاق الصواريخ المعترضه
ومتي تفجرها وظبطها والتوقيت بين كل صاروخ او اخر
و النظام محمل على عربات جيب klj العربة مصرية الصنع يتم انتاجها فى مصانع الانتاج الحربى

هل يوجد فيديو له



[الدرع المصري]

هل يوجد فيديو له

لا يوجد فيديو له لكنه على ما اتذكر تم استخدامه في حرب تحرير الكويت .



[ibarms]

لا يوجد فيديو له لكنه على ما اتذكر تم استخدامه في حرب تحرير الكويت .

جميع هذه الانظمه تعتمد على التطور التكنلوجي ,التطور التكنلوجي في مجال الالكترونيات يجب ان يكون الهدف القادم



[red scorpion six]

الروس يعرضون تركيب و تصدير ارينا للدبابات الغربية ، و الصين تصنع نظام مماثل ايضا

وكيف تريدني أن اعتمده على دباباتي وهو لم يعتمد على الدبابات الروسيه نفسها..مش برضو جحا أولى بلحم ثوره..



[على جبر]

لدينا نظام خاص بنا قبل أن يفكر أحد في هذا الامر لكن نحتاج لضخ استثمارات لتطويرة باستمرار حسب تطور العدائيات.

عايزين نظام مشابه للانظمه الى اتكلمنا عليها زى التروفى والشتورا والشغل ده ....حاجه نقدر ندمجها على مستوى اليات الفرق المدرعه ​



[الدرع المصري]

عايزين نظام مشابه للانظمه الى اتكلمنا عليها زى التروفى والشتورا والشغل ده ....حاجه نقدر ندمجها على مستوى اليات الفرق المدرعه ​

اسرائيل نفسها لم تدمجه على سائر مدرعاتها 400 فقط تم تزويدها بالتروفي
و تركيبه على جيش يملك ما يقرب 6000 دبابة و 30000 مدرعة مستحيل و الافضل لنا الحماية على مستوي الكتيبه و تطوير منظومتنا الخاصة و ليس التقليد



[الدرع المصري]

وكيف تريدني أن اعتمده على دباباتي وهو لم يعتمد على الدبابات الروسيه نفسها..مش برضو جحا أولى بلحم ثوره..

الروس يستخدمونه على بعض دباباتهم و الارماتا مجهزة بمنظومة أفغاني الاحدث و ذات المستشعرات الافضل على مستوي العالم



[batteryneon]

اسرائيل نفسها لم تدمجه على سائر مدرعاتها 400 فقط تم تزويدها بالتروفي
و تركيبه على جيش يملك ما يقرب 6000 دبابة و 30000 مدرعة مستحيل و الافضل لنا الحماية على مستوي الكتيبه و تطوير منظومتنا الخاصة و ليس التقليد

يبقى انت مش حتكمل امام اي تهديدات غير نمطية بالمرة
و الاهم مش حتقدر تكمل امام تشكيلة سبايك و هيل فاير و nlos و جافلين و تاو في اشتباك مدرع او اشتباك قريب المدى بين الوحدات
مينفعش لازم حماية بانظمة قتل صعب للآلية دا اولوية لاي قوات مدرعة في الشرق الاوسط
ما قواتنا عمالة تصاب في سيناء و خسارة معدات و افراد بسبب الاسلوب دا و ناهيك عن ما يحصل في سوريا و العراق و اليمن
على الاقل خلي الانظمة قابلة للفك و التركيب بسرعة للقوة المختارة للعمليات كالدروع المضافة لو الامر كتكلفة حيمثل ليك مشكلة
او اي تعاقد جديد ليك على مستوى دروع لابد ان يحتوي على هذه الامور



[the red general]

عايزين نظام مشابه للانظمه الى اتكلمنا عليها زى التروفى والشتورا والشغل ده ....حاجه نقدر ندمجها على مستوى اليات الفرق المدرعه ​

شوف يا استاذ علي
انظمة الحماية النشطة اكثرها في مراحل التطوير المختلفة مع العلم انه توجد انظمة لدي دول مثل اوكرانيا و التشيك
و توجد لدي تاليس ايضا مشروع للانظمة النشطة و روسيا و المانيا و كوريا الجنوبية و اسرائيل و امريكا و جنوب افريقيا مع السويد
لكن اوكرانيا عندها نظام ZASLON انتاج شركة ميكروتيك الاوكرانية المتخصصة في انتاج الدروع بكل تفاصيلها , و مش عايز اقول لو اتعاملت معها و افتتحت فرع للشركة في مصر و شوف بقي كمية الدروع الموجودة في الخدمة و اللي ممكن تطور فيها انظمة دفاع نشط و دروع اضافية للحماية
الشركة فرصة و اكرانيا نفسها فرصة كبيرة لنقل تكنولوجيا جيدة و رخيصة


خصوصا ان في كلام علي نظام افغاني اللي احدث من الارينا مش مريح الصراحة



[ibarms]

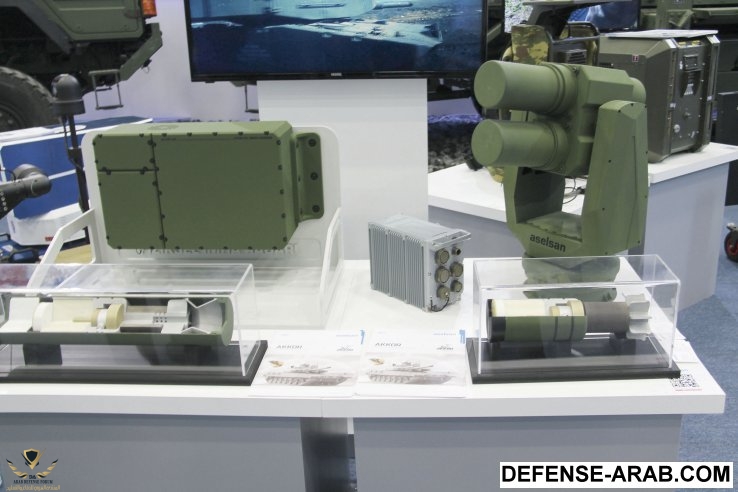

نظام اكور التركي المشابه لنظام تروفي بزمن رد فعل مقداره 1/15 من الثانيه ,اذا استطعنا انتاج نظام مشابه له ,وخاصه ان تركيا انتجته اذا ليس صعب علينا انتاجه ,وبالتالي يتم رفع مستوى حماية الدبابات القديمه التي نمتلك منها الكثير



[الدرع المصري]

نظام حماية الدبابات الروسي النشيط ARENA-E

طور نظام الحمايه النشيط Active Protection System والمدعو ARENA-E من قبل مكتب التصميم الهندسي الروسي KBM في منطقة Kolomna في أوائل التسعينيات ( تندرج قدراته تحت مسمى منظومات القتل الصعب hard-kill system ) والقصد من تطويره هو توفير حمايه من القذائف والصواريخ ، بما في ذلك الصواريخ التي تهاجم من الأعلى " protect tanks from antitank grenades and ATGMs, including top-attack ATGMs " بالإضافه للصواريخ المطلقه من المروحيات .. إذ أثبتت الدراسات الحديثه أنه لتخفيض مستويات التأثير – عملياً لمستوى الصفر practically to the zero level - للرؤوس الحربيه الجوفاء للمقذوفات المضادّة للدبابات ، فإننا نحتاج لإعتراض هذه وتدميرها عند مسافة مقاربه ل 40 ضعف قطر الرأس الحربي للمقذوف المهاجِم . هذه المسافه يمكن تقديرها بنحو 6 - 8 أمتار عن جسم الدبابه . مع الأخذ بنظر الإعتبار أن الغالبيه العظمى من المنظومات الصاروخيه المضاده للدروع تمتلك سرعة عالية تقدر بنحو 300 م/ث ، لذلك لتقليص مسافة ال 8 م هذه ، فإن عملية التدمير يجب أن لا تقل عن مسافة 20 م .

هذا هو الهدف من تطوير النظام ARENA-E والذي قصد الروس به أوليا أسواق التصدير العالميه . يزن النظام ما بين 1000 – 1300 كلغم ( اعتماد على مستوى التغطية والترتيب ) . وبإستطاعته كما يؤكد مصمميه على العمل على مدار الساعة ، وفي أيّ طقس لإكتشاف وشغل الأهداف المعادية ، كما يؤكد هؤلاء أنه غير قابل للتفاعل مع الأهداف الوهميه ، كالأجسام البطيئة slow-moving objects ، والرصاص bullets ، والشظايا splinters ، بالإضافة لإنفجار المقذوفات والقذائف حول الدبابة ، وطيران الأهداف فوق الدبابة ( الذخيره الفرعيه ذاتها محميه من الإنفجار الناتج عن تأثير الإطلاقات صغيرة العيار ) مع إحتماليه قتل تصل إلى 85 % . ويستطيع النظام إعتراض الأهداف التي تقترب من الدبابة مرارا وتكرارا من نفس الإتّجاه ، كما يتوقع أن يكون عدد الذخيرة الفرعيه المثبته على أطراف البرج ، كافية لهزيمة ودحر كلّ التهديدات المتوقع أن تواجهها الدبابة أثناء مهمّة قتاليه وحيدة ، وبدون الحاجه لإعادة ملئ وشحن النظام بالذخيرة الفرعيه .

مكونات النظام الرئيسه :



# رادار ملمتري متعدّد الوظائف بالمسح الفوري multi-functional millimetre radar ، لرصد ، وتعقب ، والإطباق على الأهداف الطائره المهدده للدبابه .



# ذخيرة ثانويه ذات تأثير مركّز focused instant-effect protective ammunition ، تؤمن التدمير الفوري والمحقق للمقذوفات المهدده للدبابه .



# أجهزة سيطره وتحكم control equipment ، مثّل الحاسوب البالستي المتخصّص ، الذي يوفر سيطرة آلية على الرادار وعملية الإعتراض ككل .





قدرات النظام وإسلوب عمله :



يعمل النظام بنمط آلي متكامل automatic Operating mode ، بالإعتماد على الرادار الملمتري الذي جرى تثبيته على مؤخّرة البرج ، وهو يزوّد تغطية لمحيط الدبابه ( زاوية السمت azimuth ) يبلغ بين 220 درجات و290 درجات ، مع منطقة ميتة إلى الخلف من الدبابة . أما بالنسبه لزوايا الإعتراض التي يغطيها النظام ، فهي ±110 في السمت ، و -5 - +15 في الإرتفاع .


تسلسل عملية الإشتباك الآلي للنظام تبدأ مع إكتشاف الرادار للتهديد الذي يقترب من العربة ضمن نطاق المسافه المحدد ب 50 متر من العربة ، وبسرعه طيران مقدره بين 70 – 700 م/ث .

إبتداء يقوم النظام بتحذير الطاقم بوجود خطر يهدد الدبابه ، وفي ذات الوقت يقوم الرادار بتتبع الهدف target tracking بعد دخوله منطقة القتل ، وإدخال بيانات الهدف إلى حاسوب المنظومة entering the data in the computer ، هذا الأخير يقرّر الوحده المناسبه – حسب موقعها بالنسبه لمسار التهديد - من عدد 22 - 26 ذخيره فرعيه للقيام بعملية الإشتباك والإعتراض . وعندما يتم تفعيل النظام ، فإنه يقوم تلقائياً بإطلاق إشارة ضوئيه خارجيه تحذيرية external warning lights ، لتحذير جنود المشاة المرافقين للدبابة ، وإنذارهم بوجوب الإبتعاد أو الإختباء عن منطقة الخطر ( ليس هناك خطر على أفراد الطاقم عند إطلاق الذخيرة الفرعيه ، كما أن مستوى ضوضاء الإطلاق والضغط level of pressure and noise في موقع العمل ، لا تتجاوز المعايير التقليدية في حال كانت كوات الدبابه مغلقه ، مع ملاحظة أن النظام لا يشتغّل متى ما كانت هذه الكوات hatches مفتوحة ) .

بعد إطلاق القذيفة المناسبه ، فإن هذه سوف تنفجّر فوق مسار الخطر القادم ، وتحديداً في اتجاه الرأس الحربي للمقذوف( يتم ذلك عن طريق توليد مخروط من الشظايا cone of splinters ) . وبالرغم من أن الرأس الحربي القادم سيدمر بمسافه كافيه جدا من العربة ليحول دون إلحاق أي أضرار بها ، إلا أن هناك منطقة خطر للمشاة danger zone ، يبلغ نصف قطرها بحدود 30 متر ( النظام يفرض مخروط وهمي virtual cone ، يشكّل حاجز وقائي حول الدبابه ، في نصف قطر 20- 30 م من مركز النظام ) . وطبقا لإدعاء شركة KBM ، فإن الوقت المطلوب من كشف الهدف إلى تدميره from target detection to destruction ، يبلغ 0.07 ثانية أو 70 جزء من الألف من الثانية ( للمقارنه .. يحتاج نظام الإطفاء الآلي الإسرائيلي الكهرو- بصري لنحو 3 – 4 أجزاء من الألف من الثانيه للرد على إختراق نفاث الشحنة الجوفاء لهيكل الدبابه ميركافا ) .

وبالإضافة للنمط الآلي ، فإنه يمكن في الحالات الطارئه للقائد ( المشغل operator ) أن يُطلق يدويا manuallyالذخيرة الفرعيه ، وذلك بالكبس على زر الإطلاق في نظام التحكم control panel . يستطيع النظام بعد تصديه للهجوم الأول الإستعداد لهجوم ثاني خلال فتره زمنيه تبلغ 0.2 - 0.4 ثانيه ، مع زمن كلي لإعادة الشحن rechargeيبلغ 15 دقيقه . إنّ عدد الذخيرة الفرعيه غير المستخدمه unused ، معروض على شاشة نظام التحكم .

إنّ منظومة ARENA-E قادرة على توفير الحماية ضدّ العديد من أنواع التهديدات المضادّة للدبابات ، ولكنها مثل الكثير- إن لم يكن جميع الأنظمة المشابهه المتوفرة اليوم - هي لا تستطيع هزيمة القذائف ذات السرعة العالية و/ أو مقذوفات الطاقة الحركيه KE . ويقدر سعر الوحده الواحده منها بنحو $ 300,000 لكلّ نظام ، أي حوالي 15 بالمائة من كلفة دبابة معركة رئيسية روسية . ويؤكد الروس أن الدبابات المجهزه بمنظومتي القتل السهل Shorta والقتل الصعبARENA-E ، سيكون لها فرصة البقاء في ساحة المعركة بنحو 5 أضعاف الدبابات التي لا تحمل هذا الثنائي .

فيديوهات لشرح آلية عمل المنظومة :



[ibarms]

نظام حماية الدبابات الروسي النشيط ARENA-E

طور نظام الحمايه النشيط Active Protection System والمدعو ARENA-E من قبل مكتب التصميم الهندسي الروسي KBM في منطقة Kolomna في أوائل التسعينيات ( تندرج قدراته تحت مسمى منظومات القتل الصعب hard-kill system ) والقصد من تطويره هو توفير حمايه من القذائف والصواريخ ، بما في ذلك الصواريخ التي تهاجم من الأعلى " protect tanks from antitank grenades and ATGMs, including top-attack ATGMs " بالإضافه للصواريخ المطلقه من المروحيات .. إذ أثبتت الدراسات الحديثه أنه لتخفيض مستويات التأثير – عملياً لمستوى الصفر practically to the zero level - للرؤوس الحربيه الجوفاء للمقذوفات المضادّة للدبابات ، فإننا نحتاج لإعتراض هذه وتدميرها عند مسافة مقاربه ل 40 ضعف قطر الرأس الحربي للمقذوف المهاجِم . هذه المسافه يمكن تقديرها بنحو 6 - 8 أمتار عن جسم الدبابه . مع الأخذ بنظر الإعتبار أن الغالبيه العظمى من المنظومات الصاروخيه المضاده للدروع تمتلك سرعة عالية تقدر بنحو 300 م/ث ، لذلك لتقليص مسافة ال 8 م هذه ، فإن عملية التدمير يجب أن لا تقل عن مسافة 20 م .

هذا هو الهدف من تطوير النظام ARENA-E والذي قصد الروس به أوليا أسواق التصدير العالميه . يزن النظام ما بين 1000 – 1300 كلغم ( اعتماد على مستوى التغطية والترتيب ) . وبإستطاعته كما يؤكد مصمميه على العمل على مدار الساعة ، وفي أيّ طقس لإكتشاف وشغل الأهداف المعادية ، كما يؤكد هؤلاء أنه غير قابل للتفاعل مع الأهداف الوهميه ، كالأجسام البطيئة slow-moving objects ، والرصاص bullets ، والشظايا splinters ، بالإضافة لإنفجار المقذوفات والقذائف حول الدبابة ، وطيران الأهداف فوق الدبابة ( الذخيره الفرعيه ذاتها محميه من الإنفجار الناتج عن تأثير الإطلاقات صغيرة العيار ) مع إحتماليه قتل تصل إلى 85 % . ويستطيع النظام إعتراض الأهداف التي تقترب من الدبابة مرارا وتكرارا من نفس الإتّجاه ، كما يتوقع أن يكون عدد الذخيرة الفرعيه المثبته على أطراف البرج ، كافية لهزيمة ودحر كلّ التهديدات المتوقع أن تواجهها الدبابة أثناء مهمّة قتاليه وحيدة ، وبدون الحاجه لإعادة ملئ وشحن النظام بالذخيرة الفرعيه .

مكونات النظام الرئيسه :



# رادار ملمتري متعدّد الوظائف بالمسح الفوري multi-functional millimetre radar ، لرصد ، وتعقب ، والإطباق على الأهداف الطائره المهدده للدبابه .



# ذخيرة ثانويه ذات تأثير مركّز focused instant-effect protective ammunition ، تؤمن التدمير الفوري والمحقق للمقذوفات المهدده للدبابه .



# أجهزة سيطره وتحكم control equipment ، مثّل الحاسوب البالستي المتخصّص ، الذي يوفر سيطرة آلية على الرادار وعملية الإعتراض ككل .





قدرات النظام وإسلوب عمله :



يعمل النظام بنمط آلي متكامل automatic Operating mode ، بالإعتماد على الرادار الملمتري الذي جرى تثبيته على مؤخّرة البرج ، وهو يزوّد تغطية لمحيط الدبابه ( زاوية السمت azimuth ) يبلغ بين 220 درجات و290 درجات ، مع منطقة ميتة إلى الخلف من الدبابة . أما بالنسبه لزوايا الإعتراض التي يغطيها النظام ، فهي ±110 في السمت ، و -5 - +15 في الإرتفاع .


تسلسل عملية الإشتباك الآلي للنظام تبدأ مع إكتشاف الرادار للتهديد الذي يقترب من العربة ضمن نطاق المسافه المحدد ب 50 متر من العربة ، وبسرعه طيران مقدره بين 70 – 700 م/ث .

إبتداء يقوم النظام بتحذير الطاقم بوجود خطر يهدد الدبابه ، وفي ذات الوقت يقوم الرادار بتتبع الهدف target tracking بعد دخوله منطقة القتل ، وإدخال بيانات الهدف إلى حاسوب المنظومة entering the data in the computer ، هذا الأخير يقرّر الوحده المناسبه – حسب موقعها بالنسبه لمسار التهديد - من عدد 22 - 26 ذخيره فرعيه للقيام بعملية الإشتباك والإعتراض . وعندما يتم تفعيل النظام ، فإنه يقوم تلقائياً بإطلاق إشارة ضوئيه خارجيه تحذيرية external warning lights ، لتحذير جنود المشاة المرافقين للدبابة ، وإنذارهم بوجوب الإبتعاد أو الإختباء عن منطقة الخطر ( ليس هناك خطر على أفراد الطاقم عند إطلاق الذخيرة الفرعيه ، كما أن مستوى ضوضاء الإطلاق والضغط level of pressure and noise في موقع العمل ، لا تتجاوز المعايير التقليدية في حال كانت كوات الدبابه مغلقه ، مع ملاحظة أن النظام لا يشتغّل متى ما كانت هذه الكوات hatches مفتوحة ) .

بعد إطلاق القذيفة المناسبه ، فإن هذه سوف تنفجّر فوق مسار الخطر القادم ، وتحديداً في اتجاه الرأس الحربي للمقذوف( يتم ذلك عن طريق توليد مخروط من الشظايا cone of splinters ) . وبالرغم من أن الرأس الحربي القادم سيدمر بمسافه كافيه جدا من العربة ليحول دون إلحاق أي أضرار بها ، إلا أن هناك منطقة خطر للمشاة danger zone ، يبلغ نصف قطرها بحدود 30 متر ( النظام يفرض مخروط وهمي virtual cone ، يشكّل حاجز وقائي حول الدبابه ، في نصف قطر 20- 30 م من مركز النظام ) . وطبقا لإدعاء شركة KBM ، فإن الوقت المطلوب من كشف الهدف إلى تدميره from target detection to destruction ، يبلغ 0.07 ثانية أو 70 جزء من الألف من الثانية ( للمقارنه .. يحتاج نظام الإطفاء الآلي الإسرائيلي الكهرو- بصري لنحو 3 – 4 أجزاء من الألف من الثانيه للرد على إختراق نفاث الشحنة الجوفاء لهيكل الدبابه ميركافا ) .

وبالإضافة للنمط الآلي ، فإنه يمكن في الحالات الطارئه للقائد ( المشغل operator ) أن يُطلق يدويا manuallyالذخيرة الفرعيه ، وذلك بالكبس على زر الإطلاق في نظام التحكم control panel . يستطيع النظام بعد تصديه للهجوم الأول الإستعداد لهجوم ثاني خلال فتره زمنيه تبلغ 0.2 - 0.4 ثانيه ، مع زمن كلي لإعادة الشحن rechargeيبلغ 15 دقيقه . إنّ عدد الذخيرة الفرعيه غير المستخدمه unused ، معروض على شاشة نظام التحكم .

إنّ منظومة ARENA-E قادرة على توفير الحماية ضدّ العديد من أنواع التهديدات المضادّة للدبابات ، ولكنها مثل الكثير- إن لم يكن جميع الأنظمة المشابهه المتوفرة اليوم - هي لا تستطيع هزيمة القذائف ذات السرعة العالية و/ أو مقذوفات الطاقة الحركيه KE . ويقدر سعر الوحده الواحده منها بنحو $ 300,000 لكلّ نظام ، أي حوالي 15 بالمائة من كلفة دبابة معركة رئيسية روسية . ويؤكد الروس أن الدبابات المجهزه بمنظومتي القتل السهل Shorta والقتل الصعبARENA-E ، سيكون لها فرصة البقاء في ساحة المعركة بنحو 5 أضعاف الدبابات التي لا تحمل هذا الثنائي .

فيديوهات لشرح آلية عمل المنظومة :

اتشكك من قدرة هذا النظام و متاكد من عدم قدرة نظام شتوره بالنسبه للقذائف الحركيه



[ibarms]

ممكن سؤال , الرادارات المدموجه على انظمة حماية الدبابات هل تتوقعون ان تعيش تقنيا لفتره طويله ؟؟؟؟ اذا الرادارات المتخصصه في الدفاع الجوي يوجد اجهزه للتشويش عليها ,فما بالك برادار الدبابه محدود الامكانات , فلربما تظهر تكنلوجيا تشويش على هذه الرادارات ,وتجعل انظمة الحمايه تتخبط يميننا و يسارا
.،.



[الدرع المصري]

ممكن سؤال , الرادارات المدموجه على انظمة حماية الدبابات هل تتوقعون ان تعيش تقنيا لفتره طويله ؟؟؟؟ اذا الرادارات المتخصصه في الدفاع الجوي يوجد اجهزه للتشويش عليها ,فما بالك برادار الدبابه محدود الامكانات , فلربما تظهر تكنلوجيا تشويش على هذه الرادارات ,وتجعل انظمة الحمايه تتخبط يميننا و يسارا
.،.

هههههههههههه ظهر لها رادارات ايسا الان و الروس هم اول من استعمل رادار ايسا في حماية الدبابات



[ibarms]

هههههههههههه ظهر لها رادارات ايسا الان و الروس هم اول من استعمل رادار ايسا في حماية الدبابات

وهل هذا الرادار قادر على الصمود اما التكنلوجيا المضاده لفتره تزيد عن 7 سنوات بامكاناته الموجوده على الدبابات



[الدرع المصري]

اتشكك من قدرة هذا النظام و متاكد من عدم قدرة نظام شتوره بالنسبه للقذائف الحركيه

هذا ليس شتورا , أعد قراءة الموضوع هذا نظام القتل الصعب ارينا



[الدرع المصري]

وهل هذا الرادار قادر على الصمود اما التكنلوجيا المضاده لفتره تزيد عن 7 سنوات بامكاناته الموجوده على الدبابات

بالنظر الى العدو و هو الصواريخ م د أقول لك نعم و الا فماذا ستحمل هذه الصواريخ للتشويش على رادار ايسا اذا كانت المقاتلات غير قادره ؟! و كم سيكون ثمنه عند تزويدة باجهزة تشويش هذه ؟!



[ibarms]

هذا ليس شتورا , أعد قراءة الموضوع هذا نظام القتل الصعب ارينا

طبعا شتوره ليس له اي علاقه بالقذائف الحركيه ,اعي ذلك ,ولكن سؤالي عن نظام ارينا هل يصمد اما الذخائر الحركيه كقذائف اليورانيم المخصيب؟؟
