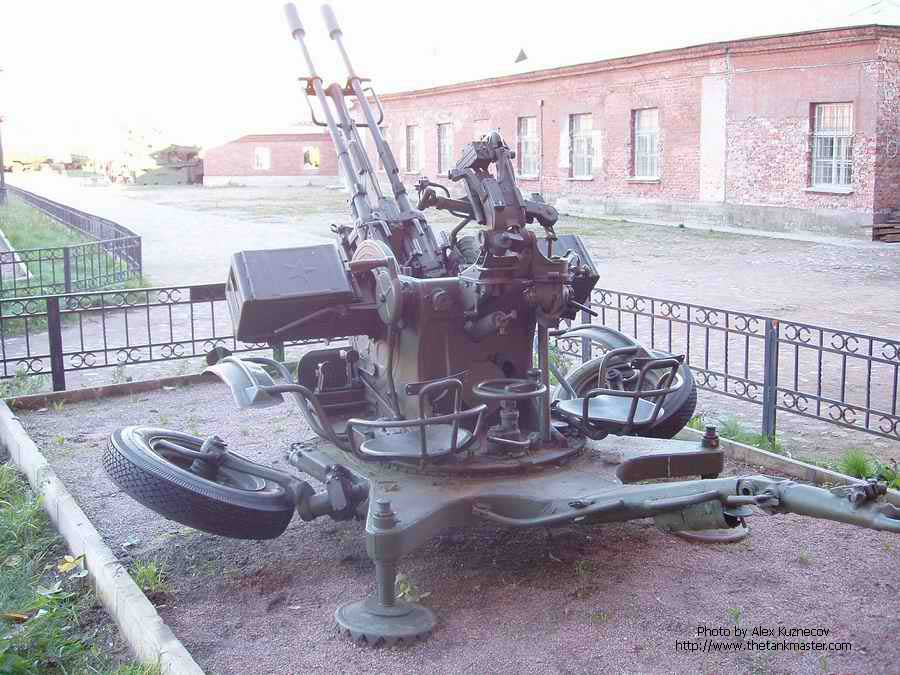

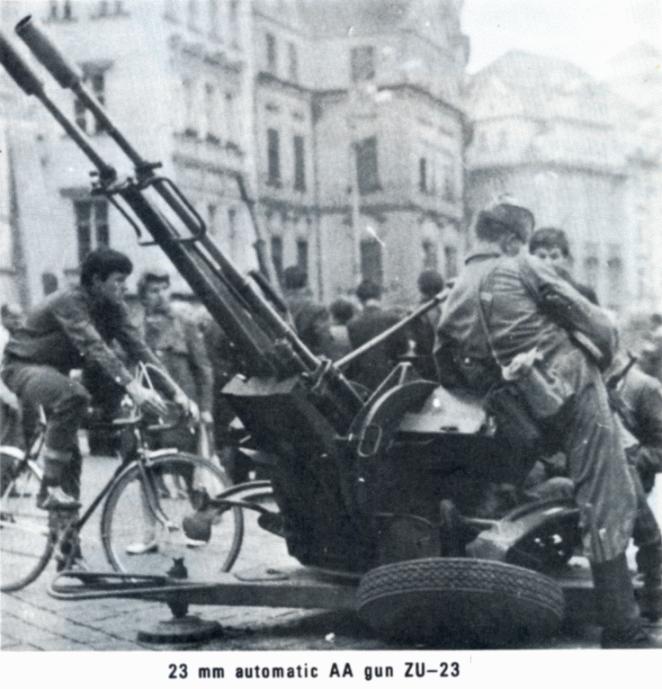

المدفع المضاد للطائرات عيار 23 مم الثنائي
Twin ZU-23



في بداية الستينيات أدخلت هذه المعدة في خدمة الجيش السوفيتي لتحل محل العديد من المدافع الرشاشة المضادة للطائرات المتعددة السبطانات.

وتم توزيع هذا المدفع على نطاق واسع في جميع دول حلف وارسو (سابقاً) وعلى عدد كبير من الدول الشرقية، وقد دعمت سمعته كمدفع شديد الفعالية بسبب أدائه الجيد مع القوات العربية في حربهم مع إسرائيل عام 1973.
يعمل المدفع بالغاز ويستخدم كتلة مغلاق تتحرك رأسياً، ويتم فتحها وإغلاقها بواسطة مكبس يعمل بالغاز، وعملية الفتح سريعة جداً، ولهذا تمت حلزنة غرفة الاشتعال بحيث يمر غلاف الخرطوشة الفارغ على وسادة من الغاز لتسهيل قذفه للخارج. وهذه العملية التي تعتبر أقل قوة في مرحلتها الابتدائية بالمقارنة بسلاح مماثل يعمل بالمغلاق، وذلك نظراً لأسلوب عمل المغلاق.




ويتم تعمير المدفع بواسطة أشرطة ويمكن إدخالها من أي من الجانبين، وانتقاء الجانب المطلوب يتم بمجرد تغيير لوحة الحدبات في وحدة الكباس، وتغيير أسنان تثبيت الشريط.

والمدافع في هذه المعدة أعدت بحيث يمكن تلقيمها من خارج الحاضن بواسطة صناديق لأشرطة الذخيرة موجودة خارج مركز الدوران، والمدافع لها سبطانات يمكن تغييرها بسرعة وهي مزودة في مقدمتها بحاجز الضوء ذي الشكل الأنبوبي.




والحاضن عبارة عن منصة مثلثة الشكل لها وصلة للقطر وروافع دعم. وأثناء الاشتباك، ترسَّي المنصة على الأرض، وتسطح بواسطة الروافع الثلاثة، كما يتم رفع العجلات عن الأرض.

ومجموعة المدفع تتحرك على المنصة مثلثة وهي تحمل سبطانتان على مهد واحد وصندوقي ذخيرة يحتوي كل منهما على 50 طلقة، بالإضافة إلى الرامي وجهاز التسديد. الذي هو من النوع البصري العاكس، وله زوايا توجيه ومنحنيات داخل تدريج العينية.



وذخيرة هذا المدفع هي أشرطة الخرطوشات ذات الغلاف (23×152 مم). أي أن للقذيفة والغلاف الأبعاد ذاتها للذخيرة المستعملة في المدفع المضاد للطائرات FYI لكن الخرطوشتين لا يمكن مبادلتهما.

ويستعمل المدفع (23 ـ ZU) غلاف خرطوشة من الصلب، ولها إبرة رمي تتمدد عند المفجر ثم تثبت في مكانها. ومن الممكن تمييزها بواسطة الثقوب الثلاثة التي تثبتها في الغلاف. أما المدفع FYI فيستخدم أغلفة من النحاس وله إبرة مفجر مختلفة مثبتة بواسطة حلقة.

1. بلد المنشأ: الاتحاد السوفيتي (سابقاً).
2. الاستخدام: مدفع مضاد للطائرات (مقطور) ثنائي العيار.
3. الدول المستخدمة: الجزائر، أنجولا، بلغاريا، تشاد، الصين، دول الكومنولث المستقلة، كوبا، جيبوتي، مصر، إثيوبيا، فنلندا، كينيا بيساو، المجر، الهند، إيران، العراق، إسرائيل، كوريا الشمالية، لاوس، لبنان، ليبيا، موريتانيا، منجولا، المغرب، موزمبيق، نيكاراجوا، عمان، باكستان، بيرو، بولندا، الصومال، جنوب أفريقيا، السودان، سورية، تنزانيا، أوغندا، فيتنام، اليمن، زمبابوي، أفغانستان، ألبانيا.


المواصفات العامة والفنية:



1. المواصفات العامة:






التسليح:

العيار 23 مم
طول السبطانة 2.01 م
العمليات على المدفع آلية
آلية المغلاق إنزلاق رأسي
الحاضن قاعدة مثلثة مثبتة على عجلتين
الوزن في وضعي التحرك والإطلاق بالذخيرة 950 كجم
الطول في وضع التحرك 4.57 م
العرض في وضع التحرك 1.83 م
الارتفاع في وضع التحرك 1.87 م
محور التجويف 0.62 م
ارتفاع بطن المدفع عن الأرض 0.36 م
العرض من داخل العجل 1.67 م
مقاس الإطارات 600 × 16
زوايا الارتفاع + 90 درجة
زوايا الانخفاض - 10 درجة
زاوية الدوران الأفقي 360 درجة
معدل النيران النظري 800 ـ 1000 طلقة، في الدقيقة
معدل النيران العملي 200 طلقة في الدقيقة
شريط التغذية يحتوي على 50 طلقة
أقصى مدى أفقي 7000 م
أقصى مدى رأسي 5100 م
المدى الفعال الرأسي 2012 م
الوحدة النارية 2400 طلقة


الذخيرة:

أنواع الذخيرة:
- ذخيرة شديدة الانفجار حارقة
وزن الطلقة 190 جم
السرعة 970 م/ث
- ذخيرة شديدة الانفجار حارقة
وزن الطلقة 189جم
السرعة 970 م/ث
• المركبة القاطرة:
النوع جاز ـ 69، 4 × 4
الطاقم 5 فرد


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
75 0 0
موضوع جميل جدا تحسن المدفع بعد وضعه فوق عربات او مايسمى بالفور ويل درايفر
لسرعة النقل وزيادة ترس الدوران
بالفعل هذا المدفع مشهور جدا في الدول العربية
الف شكر على الموضوع


mhham_80

عضو
إنضم
11 يوليو 2008
المشاركات
40
التفاعلات
0 0 0
من الافت لذكر ان النوع الشائع على عجلات سهل الاستهداف والتدمير رغم مايقدمه من سرعة وغزارة نيران ينقص عنصر المراوغة لتفادي الضربة الاولى

إنضم
2 مارس 2008
المشاركات
263
التفاعلات
6 0 0
الموضوع جميل جدا بس معذرة لكلمتى اخى f16 انا كتبت الموضوع دا من شهرين تقريبا بس الله اعلم الموضوع راح فين على كلا الموضوع رائع ربنا يوفقك


F-16 Falcon

عضو
إنضم
31 ديسمبر 2007
المشاركات
1,004
التفاعلات
28 0 0
الموضوع جميل جدا بس معذرة لكلمتى اخى f16 انا كتبت الموضوع دا من شهرين تقريبا بس الله اعلم الموضوع راح فين على كلا الموضوع رائع ربنا يوفقك

انت كتبت الموضوع بتاريخ 04-13-2008 اي في شهر ابريل اما انا 01-27-2008 اي في شهر يناير

إنضم
22 يوليو 2008
المشاركات
29
التفاعلات
0 0 0
جزاك الله الف خير على الموضوع الشيق جدا جدا
هيكل الله يطول بعمرة احد القادة التي شاركت في اليمن


sora abrams

عضو
إنضم
12 أبريل 2008
المشاركات
278
التفاعلات
0 0 0
شكرا على الموضوع الرائع جدا
وبالفعل المدفع اشترك مع دول كثيرة جدا
(المدفع دة بيفكرنى بالمراجيح )


HUGOLOGO

عضو
إنضم
28 يوليو 2008
المشاركات
616
التفاعلات
590 0 0
الدولة
Egypt
مدفـــع جميل وموضوع اروع .....
يذكر ان مصر تمتلك 280 قطعة من هذا المدفع ولبيا 450 والمغرب 160 واليمن 200 والجزائر 60 والغريب ان افغانستان تمتلك 5000 قطعة منة وبالطبع هذة الارقام غير ثابتة ومنقولة من الموسوعة العالمية . وهناك معلومات ايضا توضح امكانية مصر من تصنيع وتطوير هذا المدفع الذي طورتة بلدان عديدة مستخدمة لة كبولندا بطرازها ZU-23-2S JOD بأضافة صواريخ له من طراز "Strela-2M" اضافة لطراز البحري ZU-23-2M والطراز ZUR-23-2TG المزود بصوايخ GROM التي تستطيع الاشتباك مع الهدف بسرعة 650 m/s


صاعقه

عضو
إنضم
14 مارس 2008
المشاركات
1,599
التفاعلات
5 0 0
اعتقد ان هذا المدفع هو من افضل المدافع المضاده للطائرات التى صنعت حتى الان و خاصه بعد التطويرات العديده التى اجريت عليه و اهمها تحميله على عربات


abd9

عضو
إنضم
6 ديسمبر 2008
المشاركات
292
التفاعلات
1 0 0
صور رائعة وجميلة يا اخي ارجو ان تكمل على هاذا النحو


Moroccan Sniper

⛥ FAR ⛥
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
16,866
التفاعلات
50,126 109 0
الدولة
Morocco
وهاو فوق عربة هامفي مغربية
