من ماذا يتكون القمر الصناعى ؟

spotnik اول قمر صناعى روسى
كان يتكون من
مقياس لدرجة الحرارة
مطلق لاشعة الراديو لمعرفة التغيرات فى درجة الحرارة ايضا
نيتروجن سائل لضغط مكونات الستالايت


كان محصور استخدام الاقمار الصناعية على التليفونات والتلفزيونات

ومع حلول العام 1990 كانت 2 من 3 اتصالات دولية تجرى بواسطة الاقمار الصناعية

ومع حلول العام 2000 اصبح 100 مليون منزل اوربى يتمكن من مشاهدة التلفزيون عبر الاقمار الصناعية

تستخدم الاشعة الالكترو مغناطيسية للاتصال بلاقما الصناعية

اما الان مع

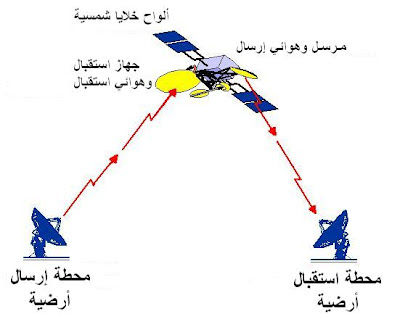

الاقمار الصناعية للاتصالات مم تتكون

من طبق للاستقبال من محطات الاستقبال ومرسل للارسال لاطباق الاستقبال وجناحات للطاقة الشمسية ولتثبيت القمر الصناعى فى الفضاء

كما فى الصورة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

لكل قمر صناعى حسب الغرض الذى سيؤدية


اقمار الصناعية للطقس

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

بها thermometer
وايضا تتوقع درجات الحرارة
قياس سرعة الرياح
والتوقع بالاعاصير والفياضانات

infrared sensor
لقياس درجة الحرارة ومعرفة المناطق الحارة والمناطق الباردة على كوكب الارض

وتصوير اماكن السحب ومعرفة متى سقوط الامطار
والفياضانات


كدة خلصنا الاقمار الصناعية للاتصالات والطقس

ما يهمنا

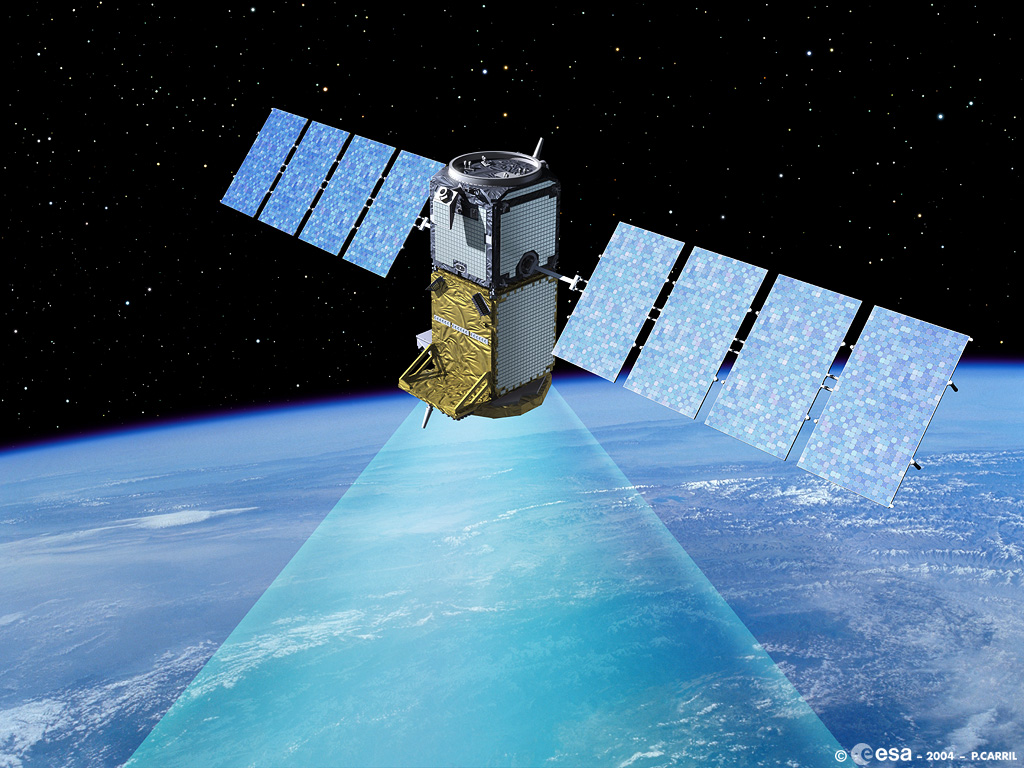

اقمار ال gps , glonass

تتبع الاقمار الصناعية للاتصالات نفس المبداء
ونفس العمل

اقمار التجسس على حسب الغرض

الاستطلاع التصوير

فهى تحمل كاميرات شديدة الدقة يمكنها التصوير
ايضا تحمل صمة مميزة جدا
وهى انا تتحرك وثابتة وتغير من ارتفاعتها


شكرا
شكرا جزيلا
saynow

من مواضيعى ايضا
القمر الصناعى ثابت ولا بيتحرك؟؟الاجابة
​



[saynow]

والله برافوا على

ولا حد يرد على ؟؟

ينفع كدة



[حكم مصارعه]

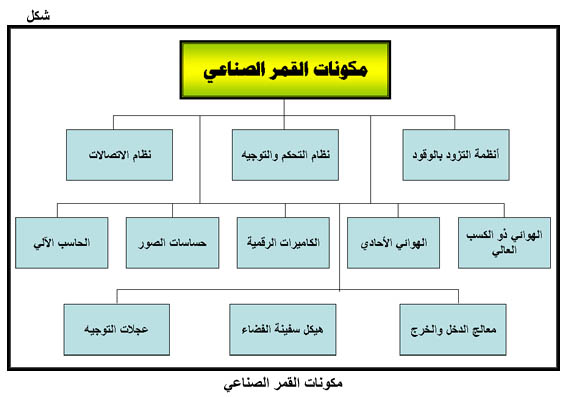

مكونات القمر الصناعي

مكونات أي قمر صناعي هي مجموعه الأجزاء والمعدات المختلفة التي يحتاجها لأداء المهمة المكلف بها وهناك مكونات أساسية توجد في جميع الأقمار مثل

أجنحة الخلايا الشمسية التي تمد القمر بالطاقة اللازمة لتشغيله.
بطارية احتياطية من الهيدروجين أو النيكل أو الكاديوم لتشغيل القمر في حالات الطوارئ او في حالات كسوف الشمس .
الهوائيات اللازمة لاتصال القمر بمحطات التحكم الأرضية وبث الصور والبيانات إليها واستقبال الأوامر منها .
الكاميرات الرقمية الدقيقة جدا خاصة في أقمار التجسس وأقمار الطقس وأقمار الأبحاث العلمية وتصل دقة هذه الكاميرات إلي تصوير سيارة متحركة علي الأرض بكل تفاصيلها.
النواقل كما في أقمار البث الفضائي والاتصالات وهي التي يتم تحميل القنوات الفضائية والتليفونية عليها وتتميز أقمار الاتصالات والبث التليفزيوني عن جميع الأقمار الصناعية بالهوائيات العملاقة الموجودة فيها والتي تتيح لها نقل الصور والبيانات والاتصالات من مكان إلي آخر علي سطح الكرة الأرضية.
وتوجد كل هذه المحتويات في وعاء خارجي يحمل اسم BUS وهو الغلاف الخارجي للقمر الصناعي أو الهيكل الأساسي له والذي يضم بدورة مجموعه كبيرة من الدوائر والرقائق الالكترونية وأجهزة الكومبيوتر الدقيقة ومولد للطاقة ومعدات الاتصال.

المدارات والاقمار

المدار هو الموقع الذي يتخذه القمر الصناعي في الفضاء الخارجي حول الأرض وبعده عنها وسرعة دورانه حولها بالتزامن مع سرعه دورانها حول نفسها. ويختلف مدار كل قمر عن الآخر وفقا لطبيعة القمر ومهمته المكلف بها وهناك أنواع من المدارات التي تتخذها الأقمار الصناعية حول الأرض

المدار القطبي – Polar Orbiting
و هو نوع من مدارات LEO. وفيه يتخذ القمر الصناعي موقعا قريبا من الأرض ويكون شكل دورانه من الشمال إلي الجنوب وهكذا حتى يغطي المساحة المطلوبة منه على الأرض

أقمار هذا المدار
يتيح هذا المدار للأقمار الموجودة فيه إمكانية مسح الكرة الأرضية في وقت قياسي وتسجيل الصور والبيانات بكل دقة لذلك تستخدمه أقمار الأبحاث العلمية خاصة العاملة في مجال البيئة والطقس ودراسة الصحاري والمياه الجوفية وكذلك أقمار التعدين والبحث عن النفط.


المدار المنخفض- ليو LEO - Low Earth Orbit

عندما يدور القمر الصناعي في مدار في شكل دائري منخفض وقريب من سطح الأرض يسمي هذا المدار LEO أو المنخفض وهو يبعد حوالي 200 إلي 500 ميل فوق سطح الأرض و لان هذا المدار قريب جدا من سطح الأرض فأن الأقمار الصناعية الموجودة فيه تدور بسرعات كبيرة جدا بفعل الجاذبية الأرضية التي تجذبها إلي غلاف الأرض وتصل سرعة الأقمار هنا إلي أكثر من 27 ألف و 359 كيلو متر في الساعة وتستطيع الأقمار الموجودة في هذا المدار الدوران حول الأرض في 90 دقيقة فقط


أقمار هذا المدار
يتيح المدار القريب من الأرض لهذه الأقمار التقاط الصور المقربة جدا لمساحات شاسعة من سطح الكرة الأرضية يمكن استخدامها في الدراسات الجغرافية والخرائط المساحية والتعدينية ونظم الملاحة الجوية والبحرية ومعظم أقمار هذا المدار تنتمي إلى الأقمار العلمية




المدار المتزامن - Geostationary Orbits

المدار المتزامن يقع علي ارتفاع 22 ألف و 300 ميل في الفضاء الخارجي ويتيح للأقمار الصناعية الموجودة فيه الدوران بسرعة تتزامن مع سرعة دوران الأرض حول نفسها ويقع هذا المدار فوق خط الاستواء لذلك يستغرق القمر الصناعي الموجود في هذا المدار 24 ساعة كاملة للدوران حول كوكب الأرض وهذا يعني أن الأرض والقمر الصناعي يدوران معا في وقت واحد لذلك تبقي جميع الأقمار في هذا المدار فوق المناطق الجغرافية المخصصة لتغطيتها فمثلا القمر الذي يغطي الشرق الأوسط يبقي في موضعه بفضل دورانه بشكل تزامني مع الأرض . و في هذه الحالة تبقى صحون الالتقاط موجهة إلى نفس المكان و لا نحتاج إلى تغيير اتجاهاتها.

وبالمناسبة فإن هذا المدار رغم بعده عن سطح الكرة الأرضية إلا أن هناك مدار رابع يسمى Highly Elliptical Orbits HEO هو الأبعد عن سطح الأرض .


المدار المائل البيضاوي Highly Elliptical Orbits HEO

وهي الأقمار التي تعلو الأقمار المتزامنة مع الأرض ، ومداراتها شديدة الاهليلجية والانحراف مثل أقمار الأرصاد الفلكية



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]



[حكم مصارعه]

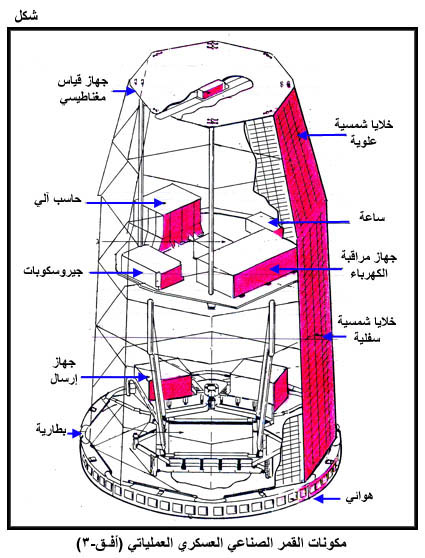

القمر الصناعى بالتفصيل

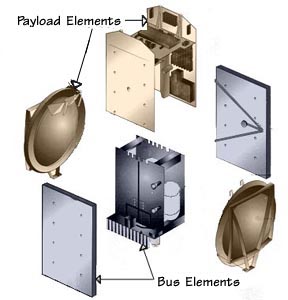

يتألف عموماً من كتلتين رئيسيتين يطلق
عليهما الحمولة والحافلة

الحمولة Payload :

وهي جميع المعدات التي يحتاجها القمر لإتمام مهمته ، وذلك يتضمن الهوائيات
والكاميرات وأجهزة الرادار والدارات الالكترونية المختلفة التي تؤمن
عمليات التحكم والإرسال والاستقبال ، وكمثال على ذلك الحمولة في
-أقمار الطقس تتضمن الكاميرات التي تعطي صوراً تتضمن معلومات عن بنية الغيوم.
-أقمار الاتصالات تحتاج الى عواكس هوائية ضخمة لإرسال الإشارات الهاتفية أو التلفزيونية .
-أقمار الإستشعار عن بعد تحتاج الى كاميرات رقمية دقيقة وحساسات تصوير دقيقة للحصول على صور واضحة عن سطح الارض ومكوناتها المختلفة .
-أقمار البحث العلمي تحتاج الى التلسكوب وحساسات الصورة لتسجيل المشاهد للنجوم والكواكب التي تتم دراستها

جزء المخصص من القمر لاستيعاب الحمولة ونقلها الى المدار المطلوب .
يقوم هذا الجزء بحفظ أجزاء القمر مع بعضها البعض ويؤمن القدرة الكهربائية
،وحسابات العمل والدفع والتسيير الى الفضاء ، بالإضافة الى ذلك تمتلك
الحافلة معدات الاتصال مع المحطة الارضية الخاصة بها .

منظومة توليد الطاقة Power Systems

تحتاج جميع انظمة وأجهزة القمر الصناعي الى الطاقة كي تعمل وتنجز مهامها ، وتؤمن
الشمس الطاقة اللازمة لأغلب الأقمار الصناعية الموجودة في مداراتنا
الأرضية .
تستخدم أنظمة الطاقة الشمسية الاشعة الشمسية للحصول على
الطاقةالكهربائية اللازمة باستخدام آلاف الخلايا الشمسية ، وتقوم بتوزيع
الطاقة الكهربائية بين البطاريات الكهربائية من أجل التخزين ، ووحدات
التوزيع التي تقوم بتوزيع الطاقة الكهربائية على مختلف المعدات المستهلكة
للكهرباء .

================================================== ====
منظومة التحكم بالتوجيه Pointing Control

تقوم هذه المنظومة بالحفاظ على ثبات القمر الصناعي في وضعيته المطلوبة وضمان
التوجيه السليم في الاتجاه المطلوب الصحيح للقمر الصناعي
يستخدم هذا
النظام الحساسات التي تعتبر بمثابة العيون التي ترى الوضعية الحالية للقمر
، وميكانزمات الدفع والتسيير أو عجلات المولدة للعزم ، وذلك تبعا للتصميم
الذي يعتمد على المهام المخصص لها عمل القمر الصناعي .
فالأقمار
المخصصة للمراقبة العلمية ( دراسة الكواكب والنجوم ) تحتاج الى نظام قيادة
(تسيير ودفع ) دقيق جداً مقارنة بماتحتاجه أقمار الاتصالات

================================================== ===
منظومة الاتصالات Communications

تحتوي منظومة الاتصالات في أقمار الاتصالات على الناقل والمستقبل والهوائيات
المختلفة اللازمة لإتمام عمليات تبادل الرسائل والمعلومات بين القمر
والمحطة الأرضية
يستخدم التحكم الأرضي هذه المنظومة لإرسال أوامر
التشغيل والحركة الى الحاسب الملاح في القمر ، وبالعكس تكفل هذه المنظومة
نقل جميع البيانات التي يجمعها القمر الصناعي في مهمته الى المحطة الأرضية

منظومة التحكم بالحرارة Thermal Control

تقوم هذه المنظومة بحماية القمر وحمولته المختلفة من بيئة الفضاء القاسية ، حيث
يتعرض القمر خلال تواجده في مداره الى تقلبات حرارية شديدة تتراوح بين
-120 تحت الصفر في الظل ، الى 180درجة بوجود الأشعة الشمسية المباشرة .
وهذه التقلبات الحرارية تشكل إحدى أهم العوائق الطبيعية لعمل هذه الأقمار .
تستخدم منظومة التحكم الحراري في عملها وحدات التوزيع والعزل الحراري لحماية
الأجهزة الالكترونية التي تعتبر أكثر المعدات حساسية للحرارة .

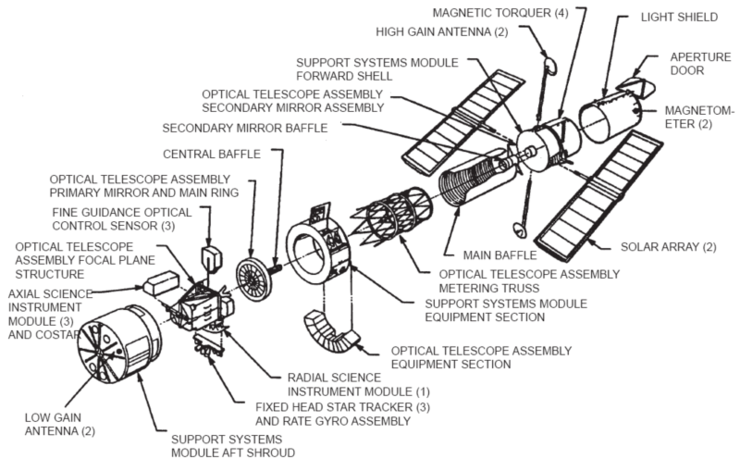

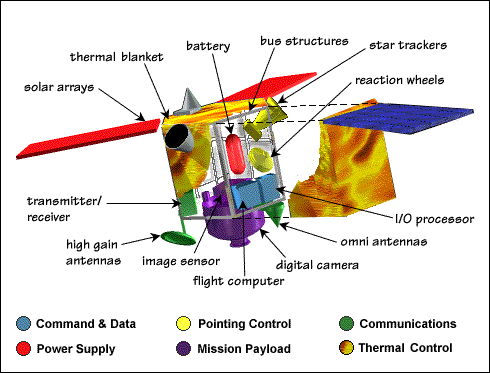

تشريح القمر الصناعي بتشريح القمر الصناعي عموماً نجده عبارة عن جهاز أوعدة أجهزة مجموعة في بنية آلية فائقة التعقيد ، فجميع أنواع الأقمار تمتلك العديد من الأنظمة العاملة
معاً بتزامن وتناغم محكم ،بحيث تشكل نظاماً متكاملاً يحقق ختلف المهام
الموكلة إليه

================================================== ====
الناقل والمستقبل Transmitter/Receiver

جزء من منظومة الاتصالات الاحتياطية ، تعمل عندما يحتاج القمر الى إرسال صورة
الى الأرض ،حيث يقوم الناقل بتحويل بيانات الصورة الي إشارة كهرطيسية يمكن
إرسالها الى الأرض .
وعندما يقوم المهندسون بإرسال أوامر الى القمر
ليقوم بعمل ما( تبعا لنوع مهمات القمر) يقوم المستقبل في القمر بالتقاط
الإشارة واستقبالها وتحويلها الى رسالة ( لغة ) يفهمها الحاسب الملاح داخل
القمر الصناعي

البطارية Battery

جزء من النظام الاحتياطي للطاقة ، حيث تقوم بتخزين القدرة الكهربائية التي
تنتج من نظام الطاقة الشمسية ، وهذه البطارية تستخدم البطارية لتغذية
مختلف المعدات الالكترونية التي تعمل في القمر الصناعي

نظام الطاقة الشمسية Solar Arrays

يتكون من صفائح واسعة على شكل أجنحة تشكل بناء مكون من آلاف الخلايا الشمسبة
،تقوم كل منها باستغلال الأشعة الشمسية لتوليد الطاقة الكهربائية اللازمة
لعمل الأنظمة المختلفة في القمر ، حيث تتصل جميع تلك الخلايا الشمسية مع
بعضها البعض ومع تركيبات النظام للحصول على الطاقة الكهربائية اللازمة
لعمل الأجهزة من جهة ،ولإعادة شحن البطاريات الكهربائية الخاصة بالقمر من
جهة أخرى .

هيكل الباص أو الحافلة Bus Structure

يعتبر الهيكل الذي يقوم بضمان نقل وسلامة موجودات وحمولة القمر جزء هام وأساسي
من منظومة القمر الصناعي ، حيث يقوم بناء هذا الهيكل على الدقة العالية في
الهندسة والتصميم ، فمواد هذا الهيكل تجمع مابين المتانة العالية والوزن
النوعي المنخفض حيث تقوم المعركة الهندسية بين القدرة على حمل الأوزان
وتحمل الإجهادات المختلفة التي يتعرض لها القمر خلال رحلته من جهة ،
وتقليل الاستهلاك الوقودي من خلال تقليل الوزن قدر الامكان ، لتأمين أكبر
زمن وقدرة كافية لحركة القمر خلال أداء مهمته في المدار الخاص به .
وبالنتيجة
تعتبر المواد : الألمنيوم ( خفة الوزن ) والتيتانيوم ( قساوة ومتانة
عاليتين ) والغرافيت ( صلادة ) ، هي أكثر المواد استخداما في الصناعة
الإنشائية لهيكل الحافلة في القمر الصناعي

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[حكم مصارعه]

اتمني ان اكون اديت مهمتي
وتقبل تقيمي بخصوص موضوعكم الجميل
واي استفسار انا ديمآ علي استعداد لتقديم المساعده وجميع الاستفسارات
وتقبل تقيمي++

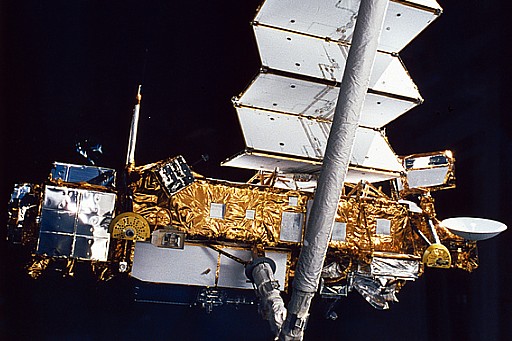

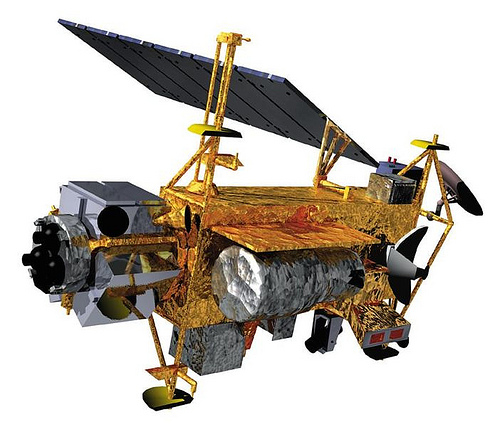

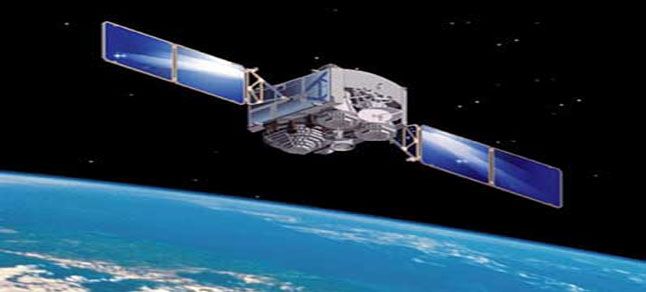

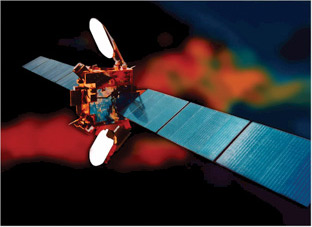

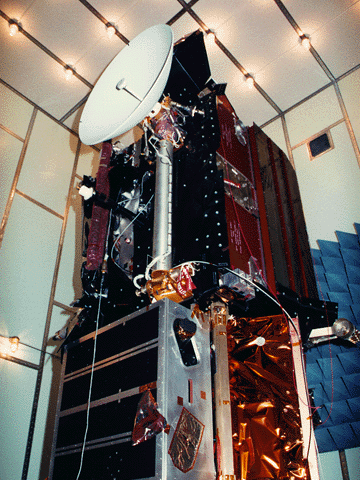

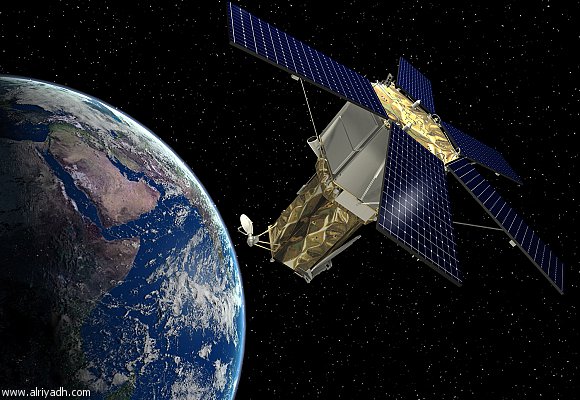

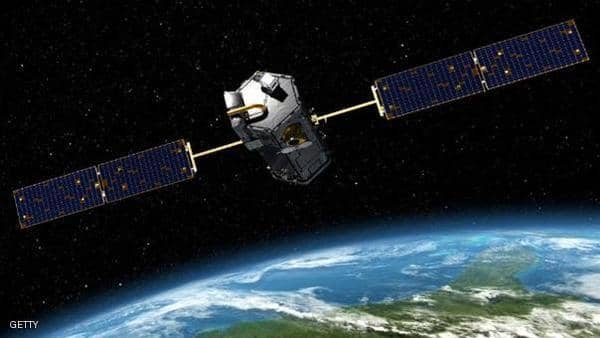

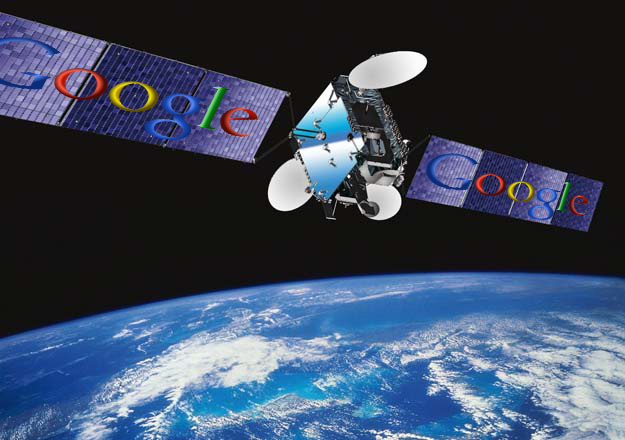

والان مع مجموعه صور للاقمار الصناعيه
