قنابل القطر الصغير

BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan

gbu-39

تقوم الولايات المتحده بتطوير قنابل صغيره الحجم وذات قدره تدميريه عاليه تسمى

small diameter bomb sdb .....وستخصص للعمل على طائلرات ف15\ف16\ف22\ف\35

الهدف من هذه القنبله الصغيره هي زيادة القدره التدميريه للطائره في الطلعه الجويه الواحده

تمتاز القنبله gbu-39 بنظام INS/GPS guidance system الذي يعطيها قدره تدميريه ضد الاهداف الثابته والمتحركه على حد سواء

هناك نسخه تتمتع بباحث نهائي للتعرف على الاهداف وتدميرها

نتيجه للدقه العاليه والحجم الصغير ستقلل هذه القنبله من الاصابات المدنيه ومن الاضرار الجانبيه للتدمير

مدى القنبله (طيران نحو الهدف مع مقاومة التشويش على نظامها الملاحي )الى اكثر من 120 كم
وستجهز بها الطائرات F-15E. Follow-on integration may occur with the F/A-22, F-35, UCAV, F-16 (Block 30/40/50), , A-10, MQ-9, B-1, B-2, and the B-52. The F-22A

ستقوم الف22 او ف35 بحمل 6-8 قنابل منها بدل قنبلتين كبيرتين حسب ما هو معروف

وزن القنبله يبلغ 250 pound فقط وتعادل قدرته التدميريه نفس قنبله ج بي يو- 109 بوزن 2000 باوند .


المواصفات :

GBU-39 Small Diameter Bomb / Small Smart Bomb


SpecificationsDiameter 7.5 inches Length 71 inches Weight 250-lb Warhead <LI itxtvisited="1">steel case for penetration <LI itxtvisited="1">50 lbs of high explosive Guidance Differential GPS/INS , Autonomous, all weather Accuracy three meters circular error probable (CEP) for surveyed target stand-off range 60 nautical miles Penetration "six feet of reinforced concrete"
"more than three feet of steel-reinforced concrete"​

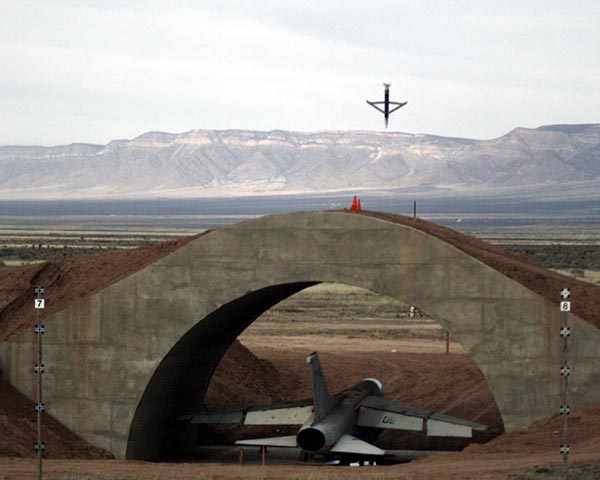

اثناء الاختبار

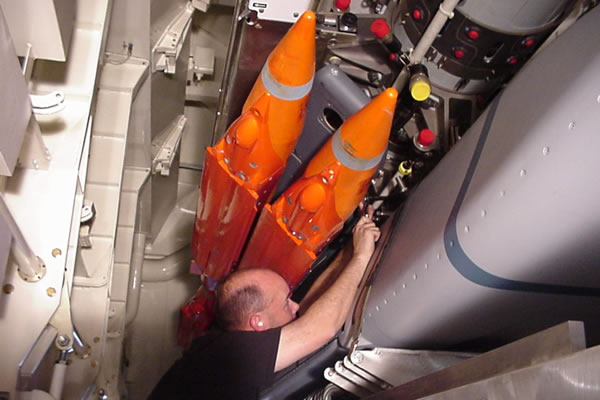

داخل مستودع داخلي​


التعديل الأخير:

BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan

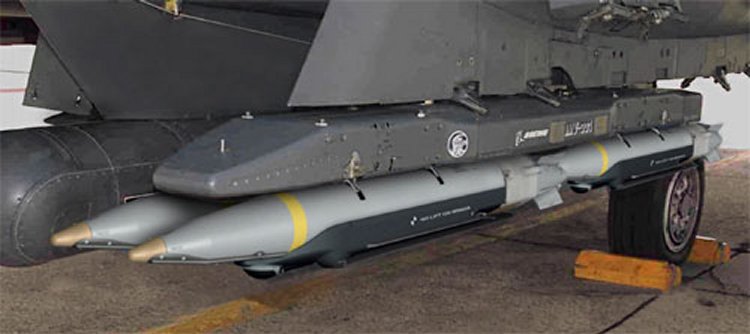

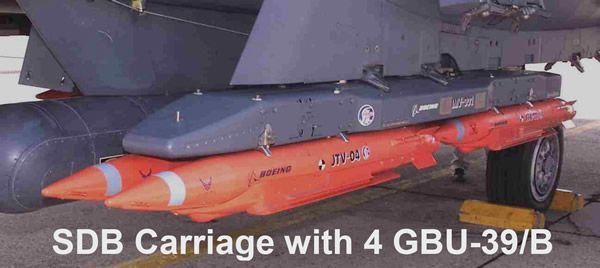

للمقارنه بلحجم هذه الصور :










التعديل الأخير:

مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,808
التفاعلات
40,959 34
الدولة
Egypt
أستاذي أشرف .....................تحياتي على موضوعك المتميز أولا

ويمكن لكل طائرة حربية حمل 4 قذائف حديثة عوضا عن قذيفة قديمة واحدة ثقيلة الوزن كما يمكنها التحرك بسهولة اكبر وتوفر القذائف الجديدة لها القدرة على تدمير اربعة اضعاف ما تدمره حاليا في كل طلعة جوية، او تمكنها من حمل قذائف اقل مع زيادة مدى عملها. وتستطيع القذيفة الجديدة اختراق طبقة من الباطون المسلح بقطر 1،5 مترا بمساعدة راس متفجر صغير نسبيا يحمل 23 كغم من المواد المتفجرة. وبالامكان القاء هذه القذائف من طائرات "اف- 15- اي" و"اف- 16" من مسافة تبعد عدة كيلو مترات عن الهدف، الامر الذي يمكن الطائرة المهاجمة من مواجهة شبكة الدفاع ضد الطائرات.

والمعروف أن إسرائيل تلقت منها 1000 قذيفة في سبتمبر 2008 لتعزيز قدراتها الهجومية


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
يعني ان الامريكان اخي بركوتس اختصروا حجم القذيفة وحافظوا على قوتها التدميرية
لكن مل لفت انتباهي هي الجنيحات الخلفية والتي يبدو انهم اخذوها عن الروس الذين استعملوها في صواريخهم جو جو


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,808
التفاعلات
40,959 34
الدولة
Egypt
يعني ان الامريكان اخي بركوتس اختصروا حجم القذيفة وحافظوا على قوتها التدميرية
لكن مل لفت انتباهي هي الجنيحات الخلفية والتي يبدو انهم اخذوها عن الروس الذين استعملوها في صواريخهم جو جو
الطائرة أصبحت تحمل 4 قذائف عوضا عن واحدة والجنيحات فعلا مشابهة لتلك الخاصة بالروس


redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
انا لست خبير بالوحدات الامريكية لكن اعتقد ان 250 بواند تساوي حوالي 115 كلغ تقريبا بما ان البواند يساوي 2.2 كلغ تقريبا .
اذا كانت حساباتي صحيحة فهذه اول خطوة امريكية الى الام من اجل تقليص المشكل الذي تعاني منه الاف 35 و اعتقد ان هناك الكثير في الطريق خصوصا ان مداها ممتاز اضافة للوزن الخفيف جدا والقدرة التدميرية الكبيرة .
هذا ما يعجبني في التقنية العسكرية لا يوجد شيئ مستحيل .
جزيل الشكر اخي اشرف .


mfh2000

عضو
إنضم
7 يناير 2008
المشاركات
37
التفاعلات
3
السلام عليكم

قنابل القطر الصغير Sdb هي عباره عن راس حربي قياسي من عيار M-81 بالمفهوم الغربي وبوزن 113 كغم وهي موجهه بنظام الملاحه بالاقمار الصناعيه Gps ونظامins .وصممت لتحمل من قبل القاذفات والمقاتلات باعداد كبيره وتستطيع خرق حاجز اسمنتي بسمك1.8 متر
استخدمت هذه القنابل لاول مره في معركه الفلوجه الثانيه في نهايه عام 2004


Liningrad

عضو
إنضم
9 سبتمبر 2008
المشاركات
57
طيب ازاى وزن اقل وقوة اكبر الا اذا استعملوا متفجرات اقوى واجدد
وهل مصر تقتنيها ام لا ؟؟؟؟؟


k.g.b

صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,805
التفاعلات
236
السلام عليكم ورحمة الله​
رهيب فعلا

اسرائيل طلبت اعداد كبيرة منه بعد حرب تموز على لبنان






إنضم
31 يوليو 2008
المشاركات
3,352
التفاعلات
51
قنبلة قوية رغم صغر حجمها وبكدة بدأو يحلو مشاكل الاف 35 اللى احنا مش عاوزنها تتحل


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan

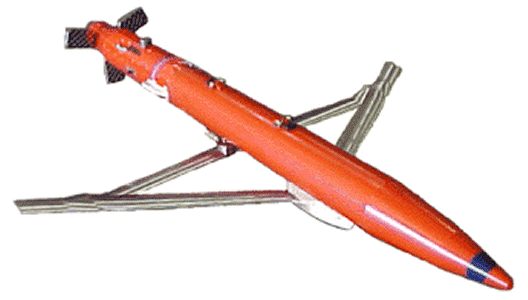

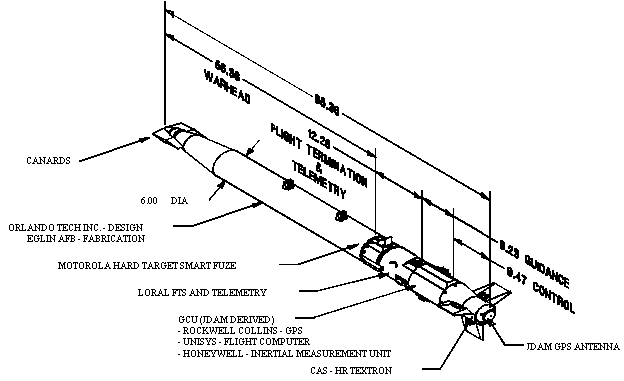

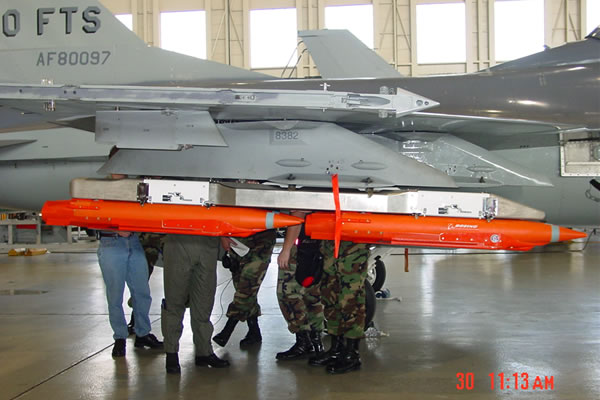

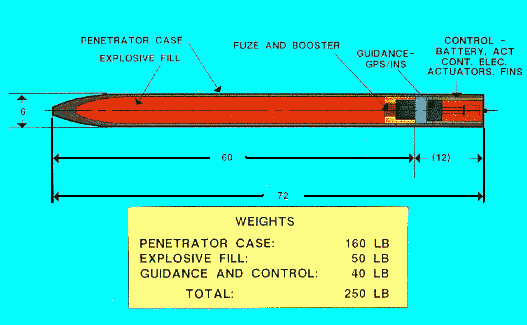

مزيد من الصور لهذا السلاح :

[/url][/IMG]

[/url][/IMG]

[/url][/IMG]

[/url][/IMG]

[/url][/IMG]

[/url][/IMG]


titod

عضو
إنضم
12 يناير 2009
المشاركات
147
التفاعلات
1
شكراااااااااااااااااااااااااااااااااااااااااااااا


lucy cheung

عضو
إنضم
15 نوفمبر 2008
المشاركات
2,135
التفاعلات
49
قنبلة رائعة ، ولكن الا تمتلك اسرائيل اسلحة مماثلة اخري ؟؟


Mig-25PD

عضو
إنضم
14 مايو 2008
المشاركات
623
التفاعلات
20
ولكن الا يلعب الوزن دوراً مهماً في الإختراق؟فالمفروض ان هذه القنابل تنفجر بعد اختراقها للإسمنت أو الحديد فكيف تتمكن من الإختراق بهذا الوزن الخفيف نسبياً ؟! إلا اذا كانت تنقض بسرعات فوق صوتية كبيرة تسمح لها بالإختراق ؛ وعلى هذا اجزم انها تحوي يورانيوم منضب في رأسها .


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,958 25
الدولة
Jordan
لدي سؤال ماهو نظام ins المستخدم في الملاحة
هو نظام Inertial navigation system

وهو يستخدم لدعم استخدام نظام ال gps حيث انه يقوم بتعديل وضمان عدم ضياع الهدف في حالة فقدان اشارة ال ج ب اس او عدم تحديثها بسرعه ...ويستخدم خصوصا لحساب موقع واتجاه وسرعة الاهداف المتحركه وليس فقط الثابته ..
