استفسارات بخصوص الرادار الروسي Zhuk-AE

[محمد_نبيل]

العتب على النظر
عندى ملتحمة وطالع عينى بكل معانى الكلمة
..على كده هو يستخدم الجاليوم ارسينايد
ولو هايركبوا هايحتاج طبعا طاقة اقوى وده سيحتاج
ففى الطراز fga 35 تم تقليص حجم الردارا وتم تقليص وحدة الكاقة لانه بالتالى تم تحفيض عدد الموديولات

وهذا الرادار اقصي حد له 250 كم اذا عمل باقصي طاقة
لكن كم المده الممكنة التى سيعمل بها لاقصي طاقة ؟

ألف سلامة عليك يادكتور عادل.

فى FGA-35 مستخدمين جاليوم نيتريد

The FGA-35(3D) was first shown at MAKS in 2013. It's a GaN-based AESA, scalable, meant for various platforms with the version shown at MAKS having a 688mm antenna and 960 T/R's. FGA-35(3D) was later relabeled as FGA-35 while the original FGA-35 was relabeled as FGA-29.



[House]

تمام
ما هى المدة الاقصي التى يحتملها الرادار ليعمل ب 5وات ؟
لو انا عاوز اشغل الرادار بالطاقة القصوى ممكن اشغلة قد اية ؟
فمن الطبيعي انك لن تستطيع تشغيلة على الطاقة القصوى لمدة كبيرة او على الاقل اكثر من دقيقة مثلا
تقريبا الرادار هاترتفع درجة حرارتة لو تم تشغيلة لمدة اطول وهذا سيؤثر عليه طبعا ...
اما بالنسبة ان الموديولات بنية موحدة وان الرادارات الغربية تستخدم التلحيم لا اعتقد بان هذة المقولة صحيحة
ممكن انه يكون بنية واحدة لكن لا اعتقد ان الغرب لا يفعلون هذا ....

ما هو كل الرادارات كده .. المدى الاقصى لوقت محدود
اما عن موضوع الموديولات فالاستهبال الروسي معروف من زمان



[AL RAGH]

الله يسلمك ياصديقي خلوا بالكم اليومين لان الفيرس ده منتشر اليومين دول ومعدى
المهم
ماذا تقصد بان الحجم زاد ؟
فمن خلال الصورة التى وضعتها تستطيع ان ترى حجم ال fga 35
وماهو المدى الفعال الذى يعمل ولى المدى الاقصي ...؟

لاحظ حجم الثلاث نسخ

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

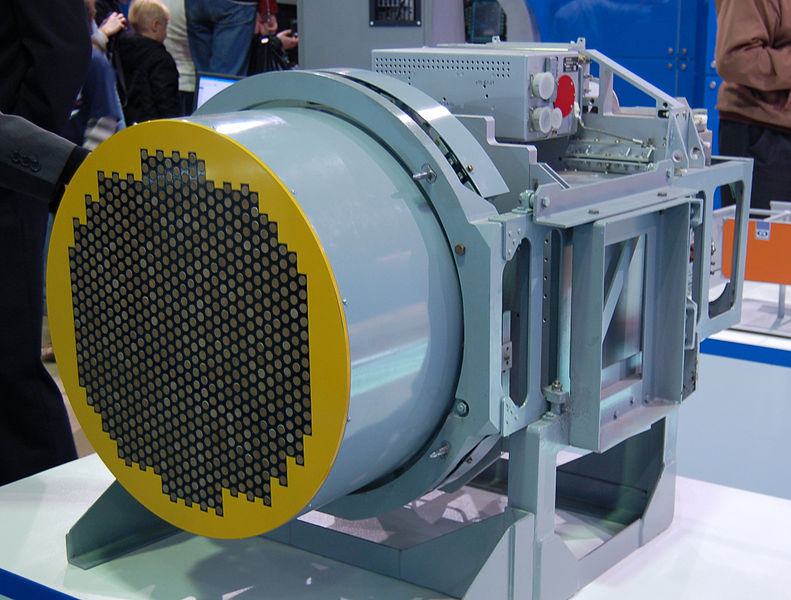

Picture of the original FGA-29

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Picture of FGA-35(Now is labeled as FGA-29)700mm antenna 1016 T/R

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Picture of FGA-35(3D) shown at MAKS now is relabeled as FGA-35



[adel dwedar]

ما هو كل الرادارات كده .. المدى الاقصى لوقت محدود
اما عن موضوع الموديولات فالاستهبال الروسي معروف من زمان

ايوه طبعا ما انا بتكلم انكل الرادارات من الطبيعي انها ممكن تستخدم المدى الاقصي لثوان معدودة



[House]

ده fga 29

ده fga 35

ده fga 35 3d



[House]

لاحظ حجم الثلاث نسخ

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Picture of the original FGA-29

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Picture of FGA-35(Now is labeled as FGA-29)700mm antenna 1016 T/R

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

Picture of FGA-35(3D) shown at MAKS now is relabeled as FGA-35

بصرة



[House]

ألف سلامة عليك يادكتور عادل.

فى FGA-35 مستخدمين جاليوم نيتريد

معنى ان النسخة 3d بتستخدم الجاليوم نيرتيد اعتقد يعني ان هناك تطور محترم في المدى



[AL RAGH]

بصرة

اضافه صغيره الرادار الاخير 3D هو الوحيد حاليا المسمي FAG35 و النسخه القديمه يطلق عليها FAG29



[AL RAGH]

معنى ان النسخة 3d بتستخدم الجاليوم نيرتيد اعتقد يعني ان هناك تطور محترم في المدى

المستهدف 250كلم المقطع راداري 3م٢ لكن المحقق حتي الان اكبر من 160كلم و بعض المواقع المحترمه تقول 200كلم



[AL RAGH]

معنى ان النسخة 3d بتستخدم الجاليوم نيرتيد اعتقد يعني ان هناك تطور محترم في المدى

برشور رسمي للرادار من الشركه المنتجه في معرض ماكس 2013 المدي UP 160KM



[House]

المستهدف 250كلم المقطع راداري 3م٢ لكن المحقق حتي الان اكبر من 160كلم و بعض المواقع المحترمه تقول 200كلم

انا مش مصدق الكلام ده نهائي
سيبك من الورقة اللي عرضتها الشركة بدون تفاصيل عن عدد الموديولات
اذا كانت النسخة غير المكتملة اللي شاركت في الهند كان مداها 130 كم وعدد الموديولات حوالي 680
فلما تزود عدد الموديولات ومش بس كده تغير كمان نوعها اكيد تحل طفرة في المدى

شوف الفرق الرهيب في سمك الرادار ثلاثي الابعاد مع النسخ السابقة
هذا يؤكد لي ان كلام ويكيبديا سليم وان روسيا ادخلت الجاليوم نيتريد

شوف الويكيبديا بتقول ايه عن النسخة القديمة وتطويراتها .. فمابالك باخر نسخة

the FGA-29 features a 500 mm antenna and 680 T/R modules. Was stated for initial stage performance to have a detection range of 120 km for 3m2 targets and able to track 30 targets and engaged 6 of those at any one time. Later the performance was raised to 148 km for detection and tracking



[adel dwedar]

انا مش مصدق الكلام ده نهائي
سيبك من الورقة اللي عرضتها الشركة بدون تفاصيل عن عدد الموديولات
اذا كانت النسخة غير المكتملة اللي شاركت في الهند كان مداها 130 كم وعدد الموديولات حوالي 680
فلما تزود عدد الموديولات ومش بس كده تغير كمان نوعها اكيد تحل طفرة في المدى

شوف الفرق الرهيب في سمك الرادار ثلاثي الابعاد مع النسخ السابقة
هذا يؤكد لي ان كلام ويكيبديا سليم وان روسيا ادخلت الجاليوم نيتريد

شوف الويكيبديا بتقول ايه عن النسخة القديمة وتطويراتها .. فمابالك باخر نسخة

the FGA-29 features a 500 mm antenna and 680 T/R modules. Was stated for initial stage performance to have a detection range of 120 km for 3m2 targets and able to track 30 targets and engaged 6 of those at any one time. Later the performance was raised to 148 km for detection and tracking

لازم طاقة اكبر تزود الرادار
مثلا فى رادار الرافال يقال انه بعد تغيير الموديولات الى جاليوم نايتريد سيزيد المدى بنسبة 15% فقط



[House]

برشور رسمي للرادار من الشركه المنتجه في معرض ماكس 2013 المدي UP 160KM

بالمناسبة الصورة دي ممكن متكنش متاخده من معرض 2013
لان الرادار في معرض 2013 كان محطوط على قاعدة لونها ازرق وملزوق قدامها ورقة مكتوبة بالروسي
لك ممكن يكون معروض اكتر من واحد او اي شئ اخر .. الله اعلم



[محمد_نبيل]

برشور رسمي للرادار من الشركه المنتجه في معرض ماكس 2013 المدي UP 160KM

كاتبين أقصى مدى 160 كم وطبعا دة فى ظروف مثالية ولهدف مقطعه الرادارى كبير. المشكلة مش محددين المقطع الرادارى.



[AL RAGH]

بالمناسبة الصورة دي ممكن متكنش متاخده من معرض 2013
لان الرادار في معرض 2013 كان محطوط على قاعدة لونها ازرق وملزوق قدامها ورقة مكتوبة بالروسي
لك ممكن يكون معروض اكتر من واحد او اي شئ اخر .. الله اعلم

البروشور للشركه المنتجه فعلا و المجسم للرادار الجديد فعلا بجانب البروشور و شكل الرادار مميز جدا عن النسخ السابقه
عموما كل المواقع المحترمه تقول ان المدي 200كلم



[AL RAGH]

كاتبين أقصى مدى 160 كم وطبعا دة فى ظروف مثالية ولهدف مقطعه الرادارى كبير. المشكلة مش محددين المقطع الرادارى.

لمقطع راداري 3م٢
شاهد علي المنتدي الباكستاني انواع جميع الرادارات

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[محمد_نبيل]

البروشور للشركه المنتجه فعلا و المجسم للرادار الجديد فعلا بجانب البروشور و شكل الرادار مميز جدا عن النسخ السابقه
عموما كل المواقع المحترمه تقول ان المدي 200كلم

لكن بروشور الشركة هو الأصدق. طالما الشركة نفسها كتبت أقصى مدى 160 كم يبقى كلامها هو الصح.



[AL RAGH]

لكن بروشور الشركة هو الأصدق. طالما الشركة نفسها كتبت أقصى مدى 160 كم يبقى كلامها هو الصح.

انا ذكرت كل البيانات بحيادية تامه علي الاعضاء



[House]

لازم طاقة اكبر تزود الرادار
مثلا فى رادار الرافال يقال انه بعد تغيير الموديولات الى جاليوم نايتريد سيزيد المدى بنسبة 15% فقط

بالعكس بيقولوا انه هيزيد الكفاءة 5 اضعاف
greater detection range of aerial targets thanks to GaN (5 times more powerful than current GaAS) T/R modules

وحتى لو فقط 15 % .. دول بخلاف زيادة عدد الموديولات من 680 الى 1000
ده بخلاف اي تحسينات على مستوى الطاقة منذ ايام الهند



[محمد_نبيل]

انا ذكرت كل البيانات بحيادية تامه علي الاعضاء

أيوة أنا بقول أصدق من كلام المواقع دى مش قصدى كلامك أخى الراجح.
