اثناء زيارتي لمعرض نافدكس 2013 , التقطت صورة لمشروع مثير للاهتمام قدمته احواض الفتان لبناء السفن وهو من نوع Catamaran ( هذه التسمية تطلق على تصاميم السفن ذات الهيكل المزودج او Double hull ) مثل هذا التصميم


الزورق متعدد الاغراض ويتميز بخصائص خفاء متقدمة ..

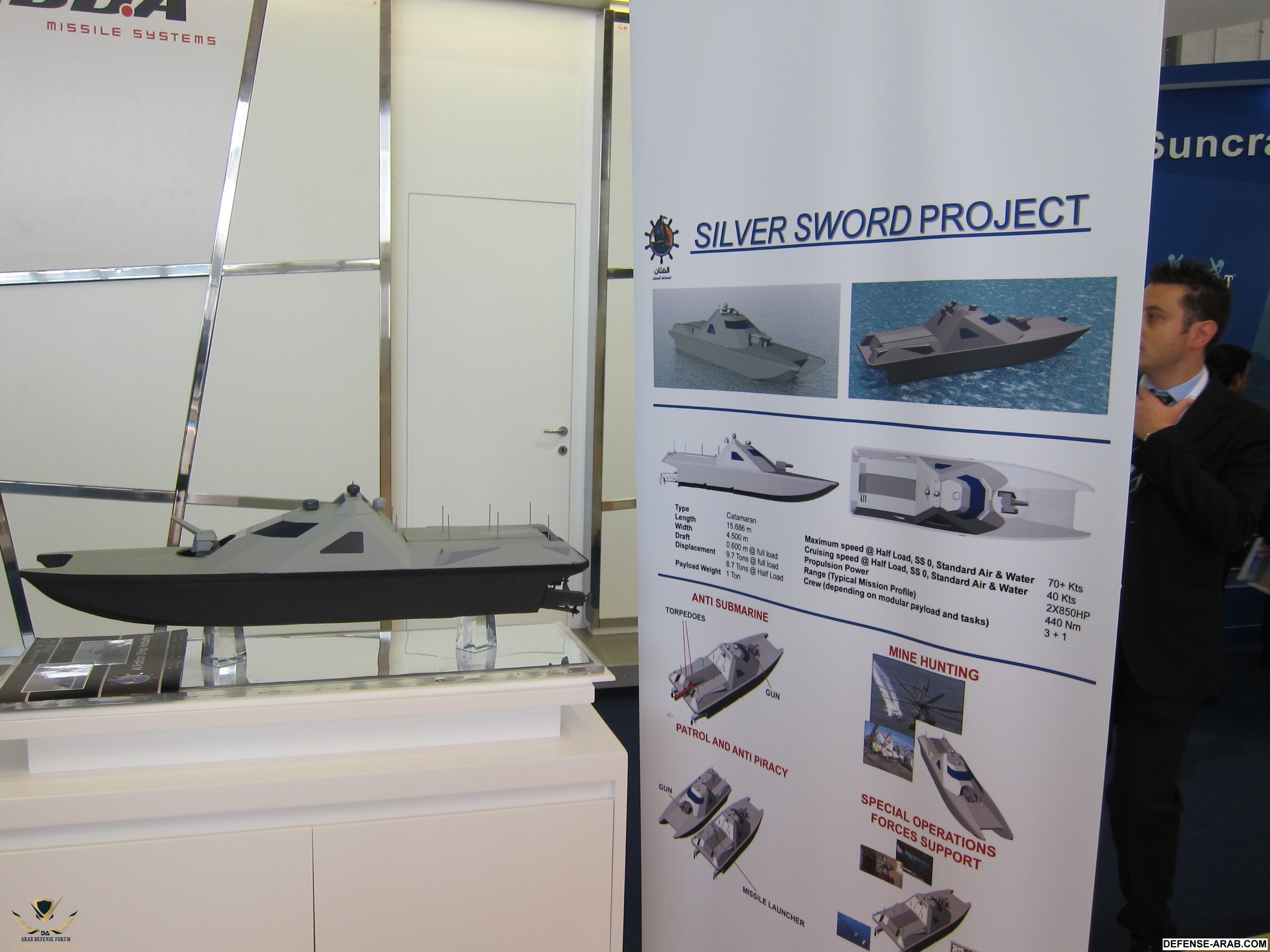

هذا هو السيف الفضّي من الفتّان لبناء السفن :
( لتكبير الصورة , يرجى الضغط عليها مرة واحده )



خصائصه فنية :

TYPE : Catamaran

Length : 15.686 m

Width : 4.500 m

Draft : 0.600 m at full load

Displacement : 9.7 m Tons at full load

8.7tons at half load

Payload Weight : 1 Ton

Maximum Speed at half load, SS 0 , Standard air and water 70+ kts

Cruising speed at half load , SS 0 , Standard air and water 40 kts

Propulsion Power : two engines (850 horse power each)

Range ( Typical Mission Profile) 440 Nm

Crew ( depending on modular payload and tasks ) 3+1

مصدر المعلومات : من الصورة اعلاه ..

كما يبدو من الصورة , فان تصميم الزورق يراعي الخفاء بشكل كبير ( تصميم Catamaran , المدفع الامامي يبدو قابلا للرجوع للداخل والاندماج بالبدن , الزوايا تبدو مصممة بطريقة تشتت الشعاع الراداري الواقع عليها )

ايضا , في الصورة , تم عرض السيف الفضّي بعدة كونفيجريشن مقترحة مثل :

1- مضادّ غواصات ( مسلّح بطوربيدات داخل البدن بعدد 2 طوربيد اضافة للمدفع الامامي )

2- مهام الدورية ومكافحة القرصنة ( يبدو مسلّحا بلونشر صواريخ + المدفع امامي )

3- صيد الالغام .

4- دعم مهام العمليات الخاصة


ابداع جديد من الفتّان لبناء السفن ننتظره على احرّ من الجمر .



بارك الله فيك اخي الكريم
من ميزاته انه مضاد للغواصات يعني ان العدف منه هو مواجهة الغدير الايرانية في مياه الخليج
لو اضفنا له ما اعلن عنه من طائرات من دون طيار للدورية البحرية سيتبين جليا ان الامارات لها سابق التخطيط لتحييد سلاح الغواصات الايراني تماما من الخليج
بالتوفيق

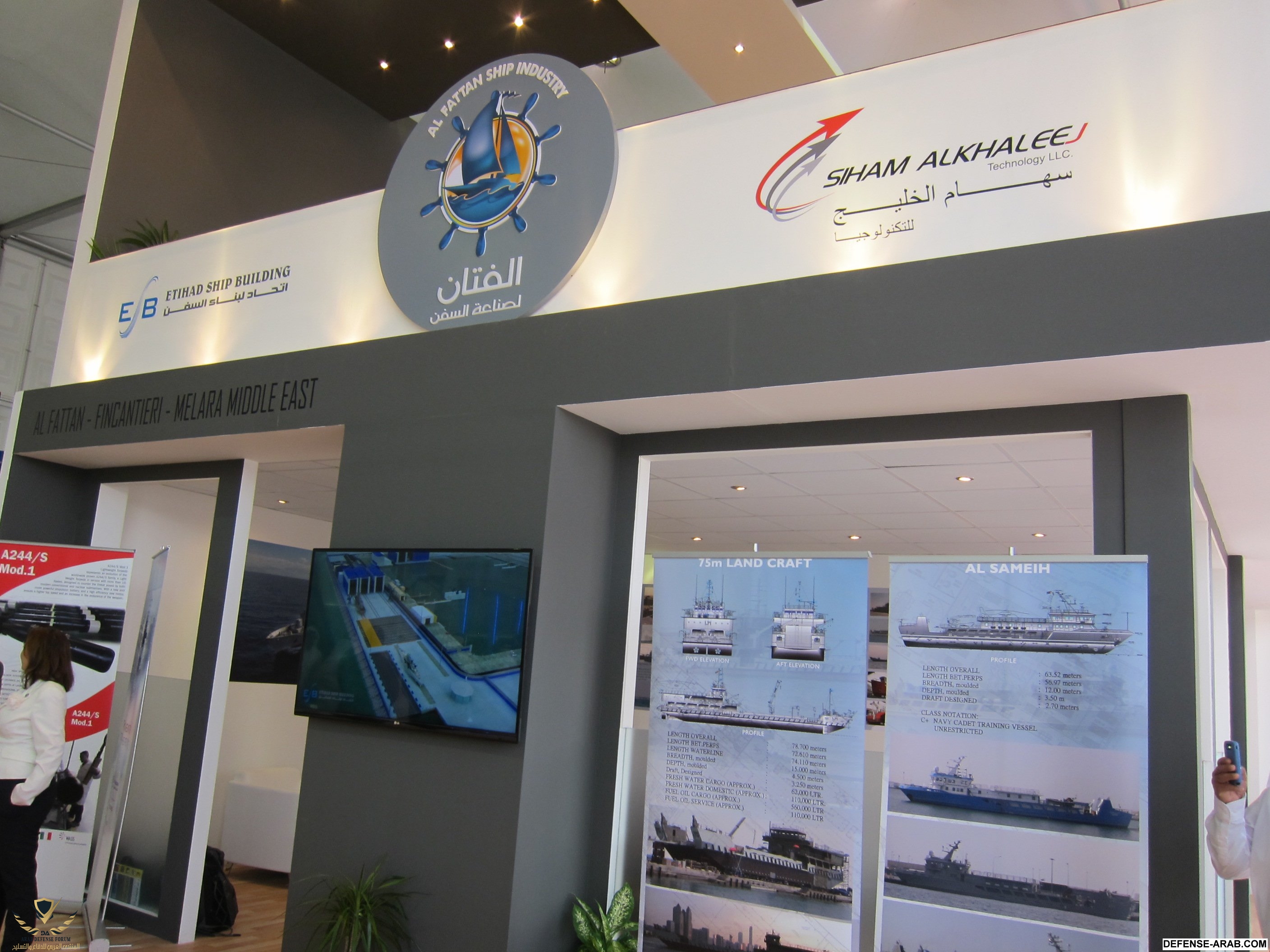

وهذه ايضا من انتاجات الحوض

الاولى من اليسار ( وهذه اهداء للاخ ناصر البلوشي ) : سفينة ابرار ضخمة بطول 75 متر ( يمكن تحويلها بجانب ادوار الابرار لتصبح مستشفى متنقل )

الثانية التي بجانبها هي سفينة ( السميح ,, سميّت نسبة لمنطقة السميح وهي منطقة بين ابوظبي ودبي وشهدت اجتماع المغفور لهما باذن الله , الشيخ راشد بن سعيد آل مكتوم والشيخ زايد من سلطان آل نهيان , واتفقا فيها على اقامة الاتحاد المبارك , اتحاد الامارات العربية المتحدة ) ..
سفينة السميح هي لاغراض تدريب مرشحي الكلية البحرية .

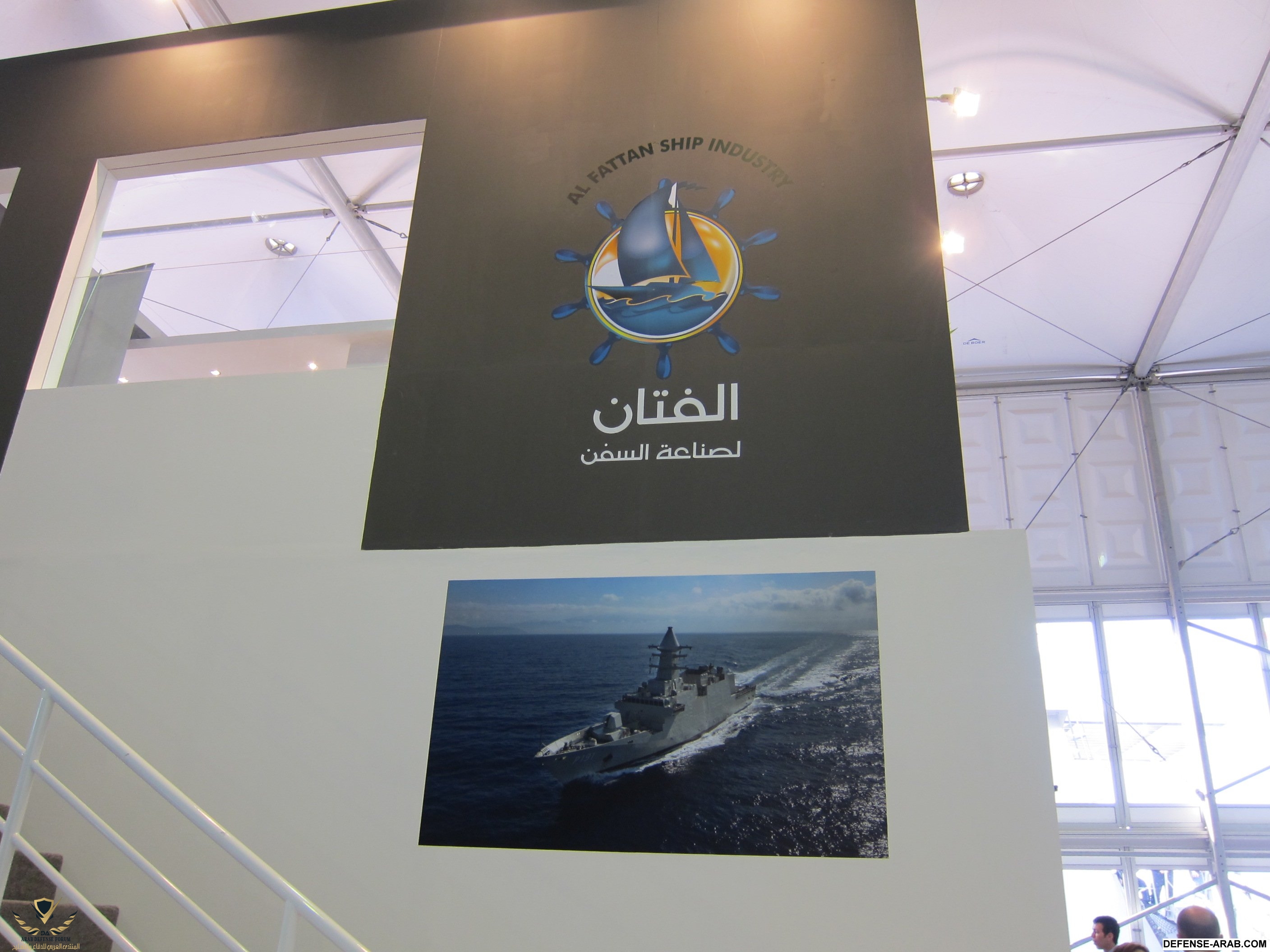

صور اخرى عرضتها الفتّان لبناء السفن في جناحها بمعرض نافدكس 2013

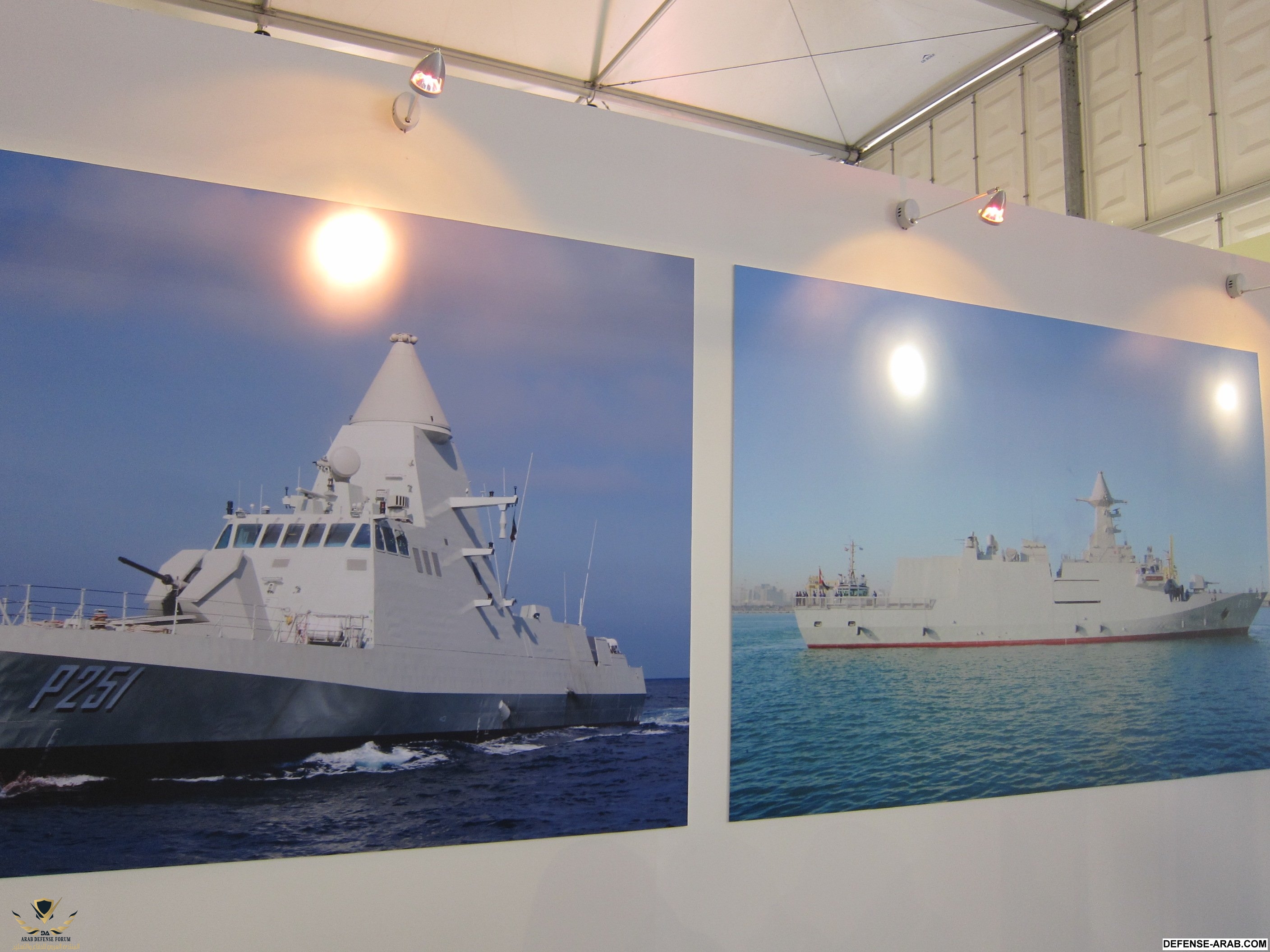

وهنا يبدو الزورقين ( فلج-2 من اليسار ) و ( ابوظبي كلاس المتخصص في حروب الغواصات ASW من جهة اليمين ) .. اعتقد ان الفتّان لبناء السفن بالشراكة مع فينكينتياري ( الصانعة الاصلية للزورقين ) تنويان صنعهما في ابوظبي في الحوض الذي بني بالتعاون مع الجانب الايطالي ( فينكينتياري + ميلارا الشرق الاوسط ) وهو حوض الاتحاد لبناء السفن ..



بارك الله فيك اخي الكريم
من ميزاته انه مضاد للغواصات يعني ان العدف منه هو مواجهة الغدير الايرانية في مياه الخليج
لو اضفنا له ما اعلن عنه من طائرات من دون طيار للدورية البحرية سيتبين جليا ان الامارات لها سابق التخطيط لتحييد سلاح الغواصات الايراني تماما من الخليج
بالتوفيق

ابوظبي كلاس هو المرعب الاكبر للغواصات المعادية




تخصصه الاساس حروب الغواصات اضافة للدفاع الجوي والضربات السطحية

http://www.navyrecognition.com/index.php?option=com_content&task=view&id=884


هنا عن الزورق من صفحة المنتج في حوض فينكينتياري الايطالي

ASW VESSEL “ABU DHABI”
« back


The “Abu Dhabi class” design of the corvette for the United Arab Emirates has been developed from the “Cigala
Fulgosi ”one, on the basis of which four “Comandanti” class vessels were built for the Italian Navy.
This cutting edge ship will mainly carry out patrolling and surveillance activities and may be employed in antisubmarine,
anti-aircraft and surface activities.
It will be able to exchange tactical data in real time with other naval vessels, helicopters and on shore bases and will be able to provide support and shelter for the Emirate Navy helicopters.
In addition to highly flexible operational capabilities, the vessel will also feature high standards of safety and living conditions for the comfort of the crew.

Main Characteristics
Shipowner:
United Arab Emirates Navy
Year:
2009 signing cotract date
Type:
Corvette


Length overall88.40m
Length between perpendiculars80.00m
Moulded breadth12.20m
Moulded depth8.20m
Full load displacement1,650tonnes
Crusing speed14knots
Max speedabove 25knots
Range at 14 knots over3000 NM
Endurance20 days
Accommodation70+1
Diesel Enginesn° 2 about7000 kW
Diesel Generatorsn° 3800 kW

http://www.fincantieri.com/CMS/Data...EY_armatore=&CMSKEY_anno=&CMSKEY_sottotitolo=

التسليح يمكن الاطلاع عليه من رابط صفحة Navy Recognition بالاعلى



مرحبا اخي الكريم
بالنسبة للكورفيت ابو ظبي فسيكوت موجها ضد الغواصات الاكبر و في هذه الحالة الكيلو
لكن غواصات من فئة الغدير الكبيرة العدد تحتاج زوارق صغيرة و سريعة و غير مكلفة و متوفرة بعدد كبير مدعومة بطائرات استطلاع تحدد لها مواقع القطع المعادية
بالتوفيق

باضافة هذه الزوارق + اسلوب المواجهة الجديد والمبتكر ( طائرات بدون طيار مزودة بالطوربيدات المدعومة بعوامات السونار ) يمكن القول ان الغواصات المعادية ستصبح في ورطة كبيرة ..

تخيّل طائرة مدى تحملها بحسب الشركة فوق 100 ساعه طيران , تحمل طوربيدات وعوامات سونار منها وفيها وتستطيع الكشف والهجوم اوتوماتيكيا او بوسطة Man in the loop ( تدخّل بشري في العملية ) .. ستكون مرعبة بحق ,, والاكثر من ذلك , ان الشركة الآن تقوم بتصميم Wing Kit يعطي طوربيداتها التي تنوي اطلاقها مدى مباعدا يجعلها في مأمن من اي رد محتمل من الغواصات ..

من مشاركة سابقة لي :

هذا هو الخبر بعد الترجمة للغة الانجليزية

Previous Entry | Next Entry

"Unique in the world" ...
=
36400418

27 November 2013 , 16:22 Alex Alikin

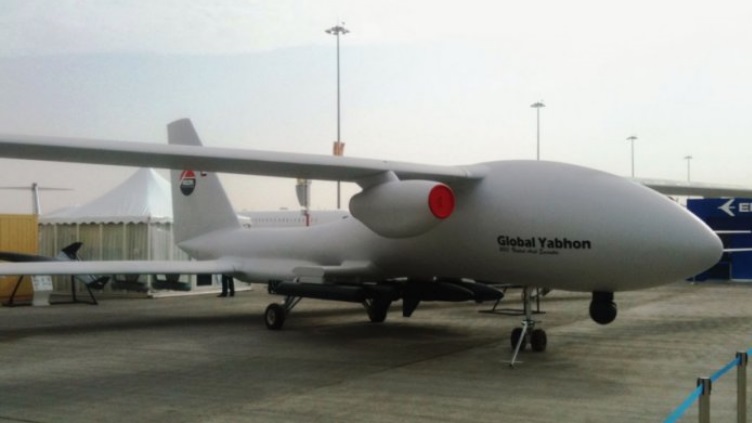

Global Yabhon. Photo: defence.pk

The UAE is about to end development of a heavy hammer drone, which will compete with the U.S. Global Hawk

الامارات على وشك انهاء تطوير الطائرة بدون طيار ( المطرقة الثقيله ) والتي ستنافس الجلوبال هوك الامريكية
Adopted the Air Force of the United Arab Emirates will soon be a new shock drone - the largest of the Emirates created MIC writes military publication Jane's Information Group. Russia showed interest in buying the previous model in the series.



Global Yabhon was represented at the air show in Dubai. The apparatus is designed local military-industrial company ADCOM Systems. The creators of the unmanned aerial vehicle (UAV) called his rival RQ-4 Global Hawk American corporation Northrop Grumman.

Wingspan Global Yabhon is 26 m, length - 18 m, height - 5 m to reduce the weight of his body is made of composite materials based on carbon fiber. Weight drone without load - 3.5 tonnes, while it can carry up to 6.5 tons of payload. UAV in flight can be up to 40 hours without refueling.
الطائرة تستطيع حمل 6.5 طن ( من قبل , اخطأت وقلت 6 طن ) وتستطيع الطيران لمدة 40 ساعة بدون اعادة التزود بالوقود
According to the chief designer of the project, Ali al-Daher, Global Yabhon even more advanced than the American drone, which it is compared.
علي الظاهري : طائرة جلوبال يبهون اكثر تطورا من الطائرة الامريكية والتي يقارنوها بها ..

"With a maximum lifting weight of 10 tons of our UAV can carry a lot more than the Global Hawk.Additionally, Global Hawk is equipped with only two opto-electronic (infrared) and radar surveillance systems, Global Yabhon has opto-electronic system and external load 18 knots, "- said the chief designer.
وزن اقلاع اقصى يصل لـ 10 طن , فان جلوبال يبهون تستطيع حمل اكثر من حمولة جلوبال هوك بكثير , واضافة لذلك , الجلوبال هوك مزودة بجهازي مستشعرات ( كهروبصري . بالاشعة تحت الحمراء , ونظام رادار للاستطلاع ) , جلوبال يبهون لديها نظام كهروبصري وحمولة خارجية ..
On the fuselage of the aircraft and its rear wing has attachment points for 18 different types of weapons. On the model shown at the air show, were two small missiles "air - surface» Namrod, two cruise missiles Yabhon Thunder with a radius of 240 km and two torpedoes.

ان بدن طائرتنا واجنحتها الخلفية لديهما نقاط تعليق بعدد 18 لمختلف انواع الاسلحة . في النموذج المعروض في المعرض , كان هناك صاروخين صغيرين من نوع نمرود ( جو ارض ) , صاروخين كروز من نوع يبهون ثندر بمدى 240 كم وعدد 2 طوربيدات .

All ammunition, except torpedoes Italian production, produced the most ADCOM Systems. The company also is developing its own torpedoes that will be compatible with the Global Yabhon, said al-Daher. Designer said that tests "fully equipped" device will begin in six months.

جميع الذخائر ( باستثناء الطوربيدات , والتي هي صناعة ايطالية ) مصنعة في ادكوم للانظمة , والشركة ايضا تطوّر طوربيداتها الخاصة والتي ستكون متوائمه مع الجلوبال يبهون , وقال الظاهري : اختبارات الدمج الكاملة ستبدأ بعد 6 شهور .

Impact UAV can be used across a broad range of applications, both military - intelligence, surveillance, reconnaissance, precision strike, and civil - for example, air patrols of the state border and coast, extended monitoring infrastructure.

Global Yabhon develops concepts in UAV United-40, created by ADCOM Systems in 2011.Russian Defense Ministry plans to buy a limited batch of these vehicles, reported in July 2013 RIA "Novosti", citing an anonymous source in the military-industrial complex.

"We are talking about at least two complexes United-Block-40 version 5 development company ADCOM Systems», - said at the agency.

Developing Global Yabhon unique not only for the UAE but also globally, said "Russian world" expert on unmanned systems Denis Fedutinov .

تطوير الجلوبال يبهون فريد ليس فقط على مستوى الامارات العربية المتحدة ولكن ايضا عالميا , بحسب خبير ( العالم الروسي ) في مجال الطائرات بدون طيار , دينيس فوديتشنوف

"At the moment in the world altitude long-endurance UAV (class HALE) have only the U.S. (Global Hawk), although it is also being developed in China (Xiang Long). Available in Israel Eitan and projected Telemos in Europe are also heavy UAV, but only close to this class and still more are categorized as MALE (medium-high), "- said the expert.

Developing Global Yabhon conducted by an international team in the UAE ADCOM, but when creating UAV widely used foreign-made components, believes Fedutinov.

"The work on systems of this class is associated with significant labor and financial costs.Moreover, the ultimate cost of such systems for customers, as well as their operational cost is quite high, "- said the expert.

**********************

معلومة جديدة للتو اعرفها ... ان الشركة تطوّر طوربيداتها الخاصة وستكون جاهزة بعد 6 شهور باذن الله


طوربيدات جو- بحر لديها Wing Kit تعطيها مدى يصل لـ 70 كم !!

Janes تنشر تغطيتها عن يبهون جلوبال وباقة تسليحها


Dubai Airshow 2013: Adcom Systems unveils Global Yabhon HALE UAV
Gareth Jennings, Dubai - IHS Jane's International Defence Review
17 November 2013



The Global Yabhon HALE UAV, which was showcased for the first time at the Dubai Airshow 2013. Source: IHS/Gareth Jennings
United Arab Emirates (UAE) defence company Adcom Systems publically unveiled its Global Yabhon high-altitude long-endurance (HALE) unmanned aerial vehicle (UAV) at the Dubai Airshow on 17 November.

The carbon-fibre aircraft, which features Adcom's distinctive double fore and aft main-wing configuration, is still in its prototype stage, but will shortly begin flight trials, the company's chief execuitve officer and general designer told IHS Jane's .

"We will be doing wind tunnel testing this month," said Ali Al-Dhaheri, "with flight trials to begin in six months."

Measuring 18 m in length, with a height of 4.9 m and a wingspan of 25 m (the double wing configuration affords it a 70 m 2 lifting surface), the 3.5 tonne (empty) Global Yabhon is in the same class of UAV as the US-built Northrop Grumman Global Hawk. However, according to Al-Dhaheri, this is where the similarities end.

"With a maximum take-off weight of 10 tonnes and a payload of 6.5 tonnes, the Global Yabhon can carry considerably more than the Global Hawk. Whereas the Global Hawk [is equipped with] just two [electro-optic/infrared (EO/IR)] sensors and a synthetic aperture radar [SAR], our aircraft has [an EO/IR] sensor and 18 hardpoints," he said.

The prototype displayed at the Dubai Airshow was shown carrying two Adcom Systems Yabhon Thunder cruise missiles (240 km range), two Finmeccanica torpedos, and two Adcom Systems Namrod stand-off missiles. Its EO/IR sensor turret is mounted on the aircraft's chin. According to Al-Dhaheri, Adcom Systems has developed a wing-kit for the torpedoes that will give them a 70 km stand-off range when dropped from altitude (company literature gives the Global Yabhon a 50,000 ft service ceiling).

While the displayed aircraft was fitted with two turbofan jet engines (Adcom Systems is considering powerplants from General Electric, Honda, and Williams), Al-Dhaheri said a turboprop-driven version of the Global Yabhon was also being considered. The Global Yabhon's 6,500 kg fuel capacity gives it an endurance of 40 hours.

Also displayed next to the Global Yabhon was the company's Conex-style ground control station (GCS). While IHS Jane's was not permitted to view inside the GCS, Al-Dhaheri said the Global Yabhon was fully autonomous (including take-off and landing), although the operators had a safety-override capability.

While Al-Dhaheri declined to comment on potential customers, he did say that at least one operator had been signed up. Earlier in 2013, Russia announced that it was looking to acquire the company's United 40 Block 5 medium-altitude long-endurance (MALE), and so there could be synergy in fielding the Global Yabhon also. Al Dhaheri said Adcom Systems was not targeting the Middle East market, but was instead focusing its efforts on North and South America, and Europe.


مفاجأه ان الشركة تنوي تزويد الطوربيدات بwing kit تعطيها مدى 70 كم !!!!

ايضا تفوق الطائرة الاماراتية على الجلوبال هوك في المواصفات

http://www.janes.com/article/30268/dubai-airshow-2013-adcom-systems-unveils-global-yabhon-hale-uav


هكذا تكون الردود العملية

ملف الPDF هذا بعنوان ( بحريات دول الخليج ) , يتحدث في الصفحة الثالثه فيما يخص خطط بحرية الامارات انه تم انتاج اول نموذج من زورق السيف الفضّي ( بتعاون بين فينكينتياري والفتّان لبناء السفن ) سنة 2011

http://www.amiinter.com/pdf/DOC040612.pdf

اذا فقد بدأ الانتاج :)

راائع

صورة للزورق بتمويه مثير للاهتمام


DIMDEX News Updates and Press Release



9/27/2011
Catamaran Developed for Naval Roles



Black Kite ultra-fast catamaran. Finmeccanica of Italy and Al Fattan Shipyard of the UAE signed a Memorandum of Understanding (MoU) to form a joint venture for the development of the 100-knot plus ultra-fast catamaran.

In August, the prototype Black Kite Katamaran (BKK) was unveiled. The 15.7-meter (51.5ft) vessel was designed for anti-submarine warfare (ASW) as well as maritime surveillance and mine countermeasures missions (MCM).

Al Fattan was responsible for the design and manufacture of the hull, leveraging their experience with offshore speed boats and racing craft, a popular sport in the UAE. The BKK hull is constructed from Kevlar-reinforced composite and is said that with the speeds it is capable of, could replace helicopters for some traditional roles in ASW and MCM.

AMI states that Al Fattan has also produced a 12-meter (39.4ft) prototype that is meant to fit in the well deck of amphibious vessels. This could lead to utilizing the BKK for ultra-high speed Special Forces interdiction operations or fast response support to troops already ashore.

Should BKK prove to be a viable platform, AMI anticipates that it could replace many MCM drones and possibly even some of the less capable mine countermeasures vessels (MCMV) currently in service with many navies. Also, in an ASW configuration, BKK could be transported to the area of operations in the well deck of an amphibious ship, and then utilized for shallow water ASW operations in the littorals.

Additional information on this article can be obtained by contacting Rick Dorn at AMI International (Tel: + 1 360 674 6494 or E-mail: [email protected]).


هذه النشرة التي صدرت في معرض DIMDEX ( معرض ومؤتمر الدوحة الدولي للدفاع البحري ) اشارت الى ان هذا الزورق يصل لسرعة تفوق 100 عقدة !! وايضا تشير الى ان جسم الزورق مصنوع من المواد المركّبة ( الكيفلار المدعّم ) وانه بقدرات سرعته تلك , يمكنه ان يستبدل الهيليكوبترات في بعض الادوار الاعتيادية في مايخص مكافحة الغواصات (ASW ) و مكافحة الالغام (MCM ) ..

تتحدث النشرة عن انه لو اثبت الزورق نجاعته , يمكن حينها ان يستبدل العديد من المنصات الآهلة والغير آهلة المتخصصة في مجال مكافحة الالغام والتي هي في الخدمة في العديد من البحريات , ايضا , في كونفيجريشن حرب الغواصات , يمكن ان يتم نقل الزورق على متن سفن اكبر لمنطقة العمليات ومن ثم يتم استخدامه في المهام المضاده للغواصات في المياه العميقة والساحلية .

*******************

كلام مثير للاهتمام ان صحت ترجمتي للمقال

زورق جميل ومنخفض الكلفة وراائع التصميم وتحتااجه تقريباا جميع دول الخليج لمكاافحة الغواصاات

فتقريباا السلطنة تحتااج 5 الى 10 زوارق
واذاا تم التواصل بينهاا وبين طائرات الدورية البحرية من طراز c295 كاسا
سيكوون فعال جداا
وحتى لمهاامة الدورية الساحلية وخفر السوااحل والحراسة والمرااقبة والبحث والانقااذ

جميل جميل جدا

الصناعة الاماراتية قادمة وبقوة

اعجبتني التصاميم المبتكره

الصناعات البحرية الاماراتية

سوف تلحق بركب الصناعات الجوية الاماراتية المتمثلة بالطائرات من دون طيران

ماشاء الله تبارك الله

بالتوفيق للاخوة الاشقاء في الامارات

وشكرا اخي سيف على مواضيعك الشيقة

وشكرا

الصناعة البحرية الاماراتية اصبحت مزدهرة بشكل كبير ومشرف
احيي القيادة الاماراتية على هذا
فهم يعملون ولا يتغنون

جميل جميل جدا

الصناعة الاماراتية قادمة وبقوة

اعجبتني التصاميم المبتكره

الصناعات البحرية الاماراتية

سوف تلحق بركب الصناعات الجوية الاماراتية المتمثلة بالطائرات من دون طيران

ماشاء الله تبارك الله

بالتوفيق للاخوة الاشقاء في الامارات

وشكرا اخي سيف على مواضيعك الشيقة

وشكرا

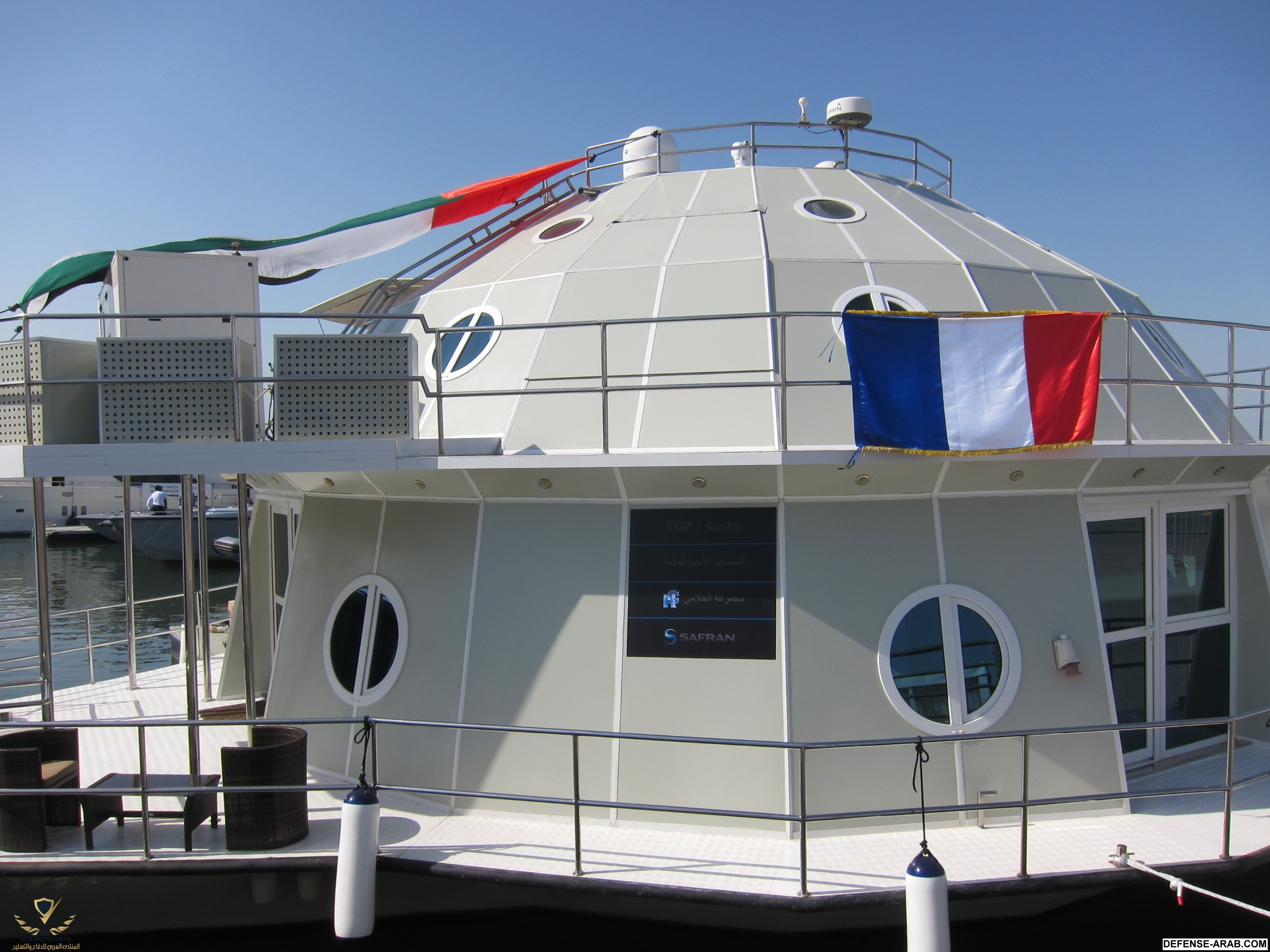

هناك ايضا ابداع آخر لم يأخذ حقه من الشهرة .. سفينة كانت في الاصل فيلا عائمة صنعتها مجموعة الحلّامي الاماراتية ..وتم تحويلها لشيء اشبه بمركز عمليات متنقل في عرض البحر



تدعى CGP-1 Stealth وشاركت في تطويرها شركة SAFRAN الشهيرة

هنا موضوع قديم لي عنها ... والمفاجأه في المنتج الآخر لمجموعة الحلامي :)

السلام عليكم ورحمة الله وبركاته

:)


اثناء زيارتي لمعرض نافدكس 2013 , جذبني مجسم لسفينة انتجتها شركةالنقاط البحرية المتقدمة Marine Advanced Chechpint المعروفة اختصارا بـ MAC وهي شركة اماراتية تتبع لمجموعة الحلامي .

المذهل انهم قاموا بتحويل احد مشاريعهم وهي الفيلا العائمة ( floating villa ) لتصبح مركز عمليات عائم في عرض البحر يوفر قدرات الانذار المبكر , منصة لرسو زوارق الدورية , اعادة التزويد بالوقود , تبديل المناوبات .

Abu Dhabi-based Alhallami Group, a real estate and naval construction giant, said it had developed (CGP-1 Stealth) to function as an advanced marine checkpoint. Equipped with state of the art desalination, sewage treatment, navigational and radar systems, it can serve as a central point for patrol boats to dock, refuel, rotate shifts, and act as a marine early warning checkpoint.

ايضا , يمكن بناء بدنها من الحديد المستخدم في الصناعات العسكرية , الالومنيوم , الفايبر جلاس او الكيفلار ولديها عدد من صواريخ أرض-جو واسلحة اخرى بناء على احتياجات العميل ولكي يتمكن من القيام بدفاع متكامل عن النفس .

“In addition, the body can be manufactured of military grade steel, aluminum, fiberglass or Kevlar and it has several surface to air missiles and other defence armaments according to the client needs to be able to perform complete self defence.”


يمكن للمنصة ان تخدم كمركز عمليات ميداني , مساعدا في عمليات الاخلاء والمعالجة في الموقع كمستشفى ميداني وكذلك كمحطة لتدريب الغواصين

The platform can serve as a field operation centre, aid in evacuation and injury treatment on site as a field hospital, and act as divers training station.


يمكن التحكم بها عن بعد بدون اي تدخل بشري كمركز استطلاع ميداني ولتكشف التسربات الكيميائية كالمواد الخطرة وذات النشاط الاشعاعي والتسرب النفطي عند تجهيزها بالمستشعرات المطلوبة .

It can be controlled remotely without being manned, to act as a field reconnaissance centre, and detect chemical leaks such as oil, hazardous and radioactive material when equipped with the required sensors.”


اضافة لذلك , يمكن ان يسيّرها عدد من الضباط المتخصصين والجنود لكي يشغلوا ( معدات خاصة ) بناء على ماهية المهمة , وايضا يستطيعون الاستمرار في مهمتهم ( بدون اي تموين او دعم ) لمدة تزيد على الشهر .

It added that the vessel can be manned with a number of specialized officers and soldiers to operate specific equipment according to the task, adding that they can carry on the operation “without any logistic support for over a month.”


المحركات يمكن ان تحوّل لمود ( المراوح الكهربائية الصامته ) لتقليل البصمة الناتجه عنها اثناء القيام بمهام عسكرية محددة تتطلب تقليل قدرة العدو على الكشف .

The engines also can be switched with electrical silent propellers to minimize the sensor footprint in certain military operations that require minimizing the efficiency of enemy detection, it said.



Stealth floating villa at Idex - Emirates 24/7


ماتم عرضه في نافدكس هو الطراز CGP-1 Stealth










ان هذه المنصة ثورية من حيث الكونسبت وهي معدة لخدمة نقاط حرس السواحل والبحرية الاماراتيتين.
ومن ضمن قدرات MAC ايضا , التصميم , التركيب , الدمج وادامة الاتصالات , الرادار , والقيادة والسيطرة المتطورة .

وهم في ذلك يتعاونون مع شركات عالمية رائدة في هذا المجال مثل سافران , ريثيون , نورثروب جرومان و لوكهيد مارتن .





المفاجأة الاخرى التي اتشوق لرؤيتها هي الطراز CGP-2






للمزيد يرجى زيارة موقع الشركة :

http://www.alhallamigroup.com/mac/

Marine Advanced Checkpoint - Alhallami Group

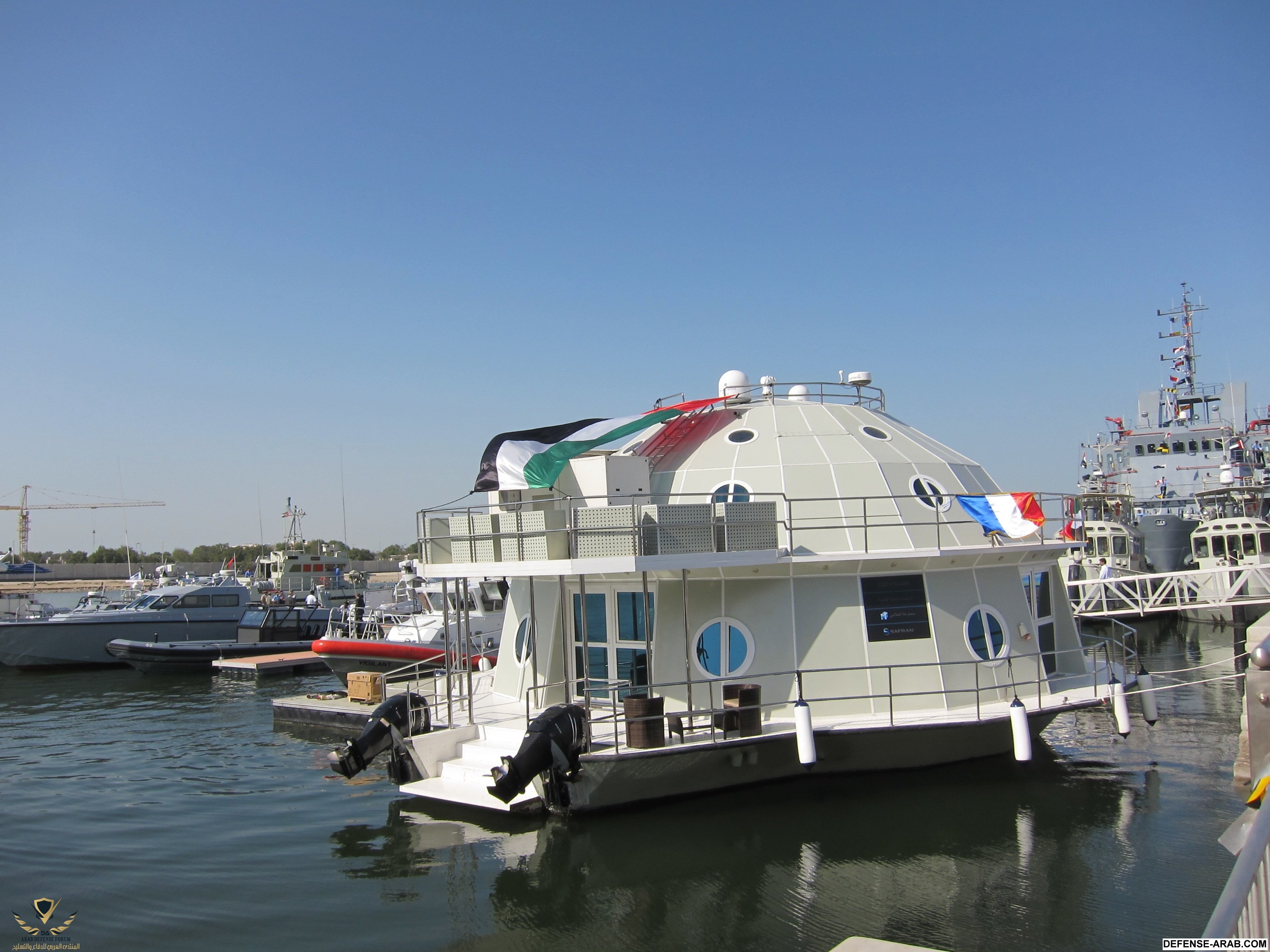

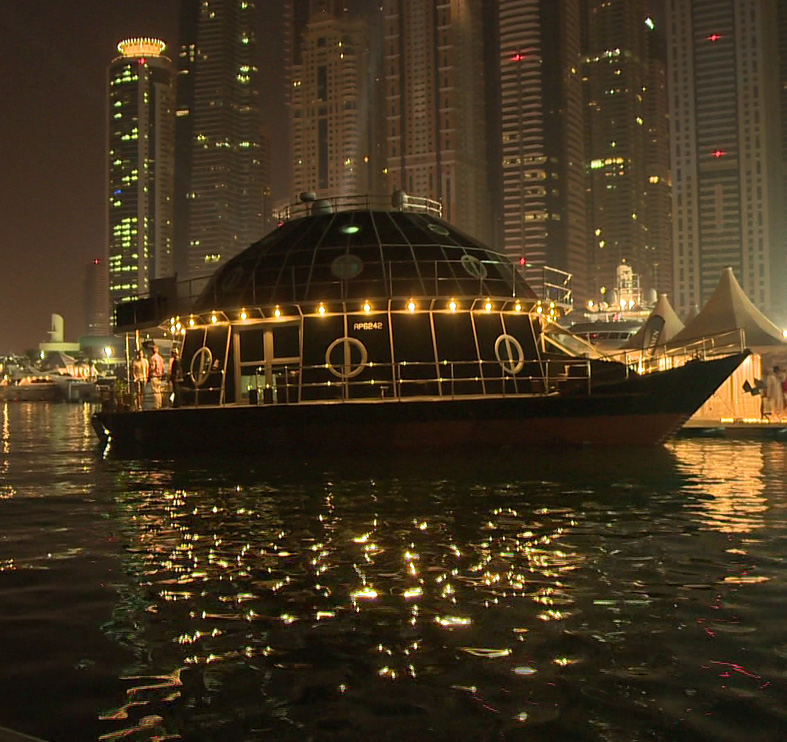

هذه الفلل العائمة من صنع مجموعة الحلامي ( والتي تم تحويلها لمنصة امنية عائمة )




بعض ماقيل حول المنصة بعد تحويلها لمنصة امنية ( اسموها : الشبح )


"الشبح" فيلا عائمة تعرض في نافدكس لأول مرة

المصدر : (أبوظبي - “الخليج”:)
تاريخ النشر: 23/02/2013

أطلقت شركة مصنعة إماراتية الفيلا العائمة باسم جي سي بي ستيلث الشبح على الرغم من أنها لا تقدم عروضاً بحرية حية إلا أنها تجذب الأنظار أكثر من العديد من السفن الحربية والزوارق التي تجوب البحر من حولها، وعند النظر إليها بالفعل تشبه الفيلا رغم شكلها الدائري، لكن مهامها تفوق إلى حد كبير الفيلا العادية وحتى السفن والزوارق الحربية .

وتقول مجموعة الحلامي وهي شركة عقارات وإنشاءات بحرية إماراتية ضخمة، إنها طورت جي سي بي ستيلث لتقوم بمهمة نقطة أمنية عائمة متقدمة متعددة المهام، فهي مزودة بأحدث معدات تحلية المياه ونظام معالجة النفايات العضوية وأجهزة الملاحة والرادار، وبإمكانها أن تكون نقطة مركزية لرسو القوارب السريعة للتزود بالوقود وتبديل النوبات لدوريات خفر السواحل، كما بإمكانها أن تقوم بمهام نقطة مبكرة بحرية .

وذكرت الشركة أن قدرة المنصة على الإمداد الذاتي وحمل كميات كبيرة من الوقود والمؤونة والسلاح، إضافة إلى تصميمها الخاص الذي يجعل اكتشافها بالرادار أمراً بالغ الصعوبة يجعلها إضافة مثلى لأسطول البحرية وخفر السواحل وحماية المنشآت الحيوية في البحار والجزر وعلى السواحل .



وتضيف، إضافة إلى ذلك يمكن أن تصنع من الفولاذ المطابق للمعايير العسكرية -الأومنيوم وألياف الزجاج أو الكيفلار- كما تحتوي على عدة نقاط تثبيت للاسلحة بما في ذلك الأسلحة الرشاشة وصواريخ أرض جو ومختلف التسليحات حسب طلب العميل، لتكون قادرة على الدفاع عن ذاتها بشكل كامل، وبإمكان المنصة القيام بدور مركز عمليات متقدم والمساعدة في عمليات الإخلاء وأن تكون مركزاً لتدريب الغطاسين ومشفى ميدانياً لمعالجة الإصابات ومراكز عزل بحرية .

ويمكن نشر عدة نقاط متقدمة لتشكل حاجزاً أمنياً في الحدود البحرية يمنع اختراقها من قبل القوارب السريعة والغواصات والمهربين والمتسللين وأن تعمل كنقاط تجسس ورصد للمحادثات والاتصالات بين الغواصات والمركبات المحيطة بها ونقلها إلى مركز العمليات، كما يمكن التحكم بها عن بعد دون أن تكون مأهولة لتكون بمنزلة مركز استطلاع متقدم وتزويدها بالمعدات اللازمة لكشف التسربات الكيميائية كالنفط والنفايات السامة والمشعة وغيرها .

ويمكن أن تكون المنصة مأهولة بعدد من الضباط والجنود المتخصصين للتعامل مع التجهيزات المثبتة حسب نوع العمل المراد تنفيذه، ويمكنهم الاستمرار في العمليات لأكثر من شهر دون دعم لوجستي كما يمكن تغيير محركاتها ووضع محركات كهربائية لتقليل الصوت والضوضاء في بعض العمليات العسكرية التي تحتاج إلى تقليل فاعلية أجهزة عمليات الرصد من جانب العدو، ولذلك يتم تجهيزها بنظام توليد الطاقة من الأشعة الشمسية مع البطاريات والمحولات المصاحبة لذلك، إضافة إلى مولدات الطاقة عن طريق التوربينات البحرية والهوائية .


- See more at: http://www.alkhaleej.ae/alkhaleej/page/5c5e996a-22e7-4e5f-8854-eccb0e22800e#sthash.eKbfZNYD.dpuf

تخيّلوا المنصة وهي مزودة بتسليح يشمل الاسلحة الرشاشة وصواريخ ارض- جو ( بمعنى انها تستطيع الدفاع عن نفسها ضد التهديدات الجوية ) وكذلك يمكن تزويدها بأسلحة اخرى بحسب طلب العميل .

كونها يمكن ان تعمل كمركز امني متقدم في عرض البحر , تخيلوا لو تم نشر عدد منها بما يشكّل خطا يمنع تجاوزه , هذا الخط امام السواحل الاماراتية في ابعد نقطه ممكنة وتجوبه زوارق حرس السواحل وحماية المنشآت السريعة ,, وتشرف عليهم زوارق البحرية الاماراتية كالبينونة والفلج-2 وابوظبي كلاس وغيرها ..

ايضا : تستطيع ان ترصد وتعترض الاتصالات بين السفن المختلفة والغواصات .. راائع

انها في رأيي اواكس متطور في عرض البحر احسنت الامارات بابتكارها لتوفير وعي متفوق بمسرح انتشار هذه الرائعة .

منصة تستطيع ان تقوم بالدفاع الذاتي عن نفسها بتوليفة من الصواريخ ارض جو والرشاشات وتصميمها الدائري وزوايا هذا التصميم تجعل كشفها راداريا امرا صعبا .

خط ماجينو ولكن في الامارات هذه المره :)


لكنني انتظر هذا بفارغ الصبر وسيهز عالم الصناعات البحرية في المنطقة بلا شك


الصناعة البحرية الاماراتية اصبحت مزدهرة بشكل كبير ومشرف
احيي القيادة الاماراتية على هذا
فهم يعملون ولا يتغنون

شكرا لك صديقي ..

الامارات الآن تسير على الطريق الصحيح , فهي انشأت الشركات المختلفة واصبحت تلك الشركات تتنافس فيما بينها لتفوز بالطلبات المحلية والاقليمية والدولية ..
عدد كبير من الاحوض :

1- ابوظبي مار ( التي ينضوي تحت لوائها الآن : حوض نوبيسكرج , CMN , ADM Keil )
http://www.abudhabimar.com/home/shipyards.html

2- ابوظبي لبناء السفن

3- الفتّان لبناء السفن

4- الاتحاد لبناء السفن

5- مجموعة الحلّامي - النقاط البحرية المتقدمة

6- احواض دبي الجافة ( لازالت لم تبدأ انتاج السفن الحربية رغم امكاناتها الهائلة للغاية بالمقارنة مع البقية , ان دخلت بكل قوتها ستغيّر كل الموازين باعتقادي )

نظرا لهذا العدد الكبير من الاحواض , اتوقع ان نسمع كل سنه او سنتين عن مشروع او ابداع جديد باذن الله

**************

هذا جناح الفتّان لبناء السفن في نافدكس 2013 ( يبدو واضحا انهم شركاء حوض الاتحاد لبناء السفن ومشروع اخر يدعى سهام الخليج )



هذا ايضا احد الزوارق التي صنعها الفتان لبناء السفن


UAE-built coast guard craft at the waterfront

posted on 23/02/2011

The UAE's Coast Guard's new 15 m fast patrol boat is being displayed at NAVDEX waterfront area. Designed and built by Al Fattan Ship Industry, the all-composite vessel is powered by three 300 hp Mercury outboard engines and can achieve a maximum speed of 50kts. Armed with a 12.7mm remote weapon station on the cabin roof, the Al Fattan patrol crafts are employed by the UAE Coast Guard to conduct coastal patrol missions, support search and rescue, and to protect the integrity of territorial waters. - Emirates News Agency, WAM

http://www.uaeinteract.com/spanish/news/default.asp?ID=409

مبني بالكامل من المواد المركبة ويستمد دفعه من 3 محركات من شركة ميركوري بقوة 300 حصان لكل واحد .. يمكنه تحقيق سرعة 50 عقدة بحرية ويتسلّح بمحطة سلاح بتحكم عن بعد من عيار 12.7 مم , هذه الزوارق يستخدمها حرس السواحل الاماراتي للقيام بمهام الدورية الساحلية ودعم البحث والانقاذ وكذلك حماية المياه الاقليمية للدولة ..

****************

ابداعات لولا البحث لما توصّلت لها ولبقيت بعيدا عن متابعينا الكرام .. لكنها اشارة الى انجازات ستتواصل باذن الله لتضع الامارات في مرتبة متقدمة في عالم الصناعات البحرية بشقيها , الدفاعي والمدني

شكرا لك صديقي ..

الامارات الآن تسير على الطريق الصحيح , فهي انشأت الشركات المختلفة واصبحت تلك الشركات تتنافس فيما بينها لتفوز بالطلبات المحلية والاقليمية والدولية ..
عدد كبير من الاحوض :

1- ابوظبي مار ( التي ينضوي تحت لوائها الآن : حوض نوبيسكرج , CMN , ADM Keil )
http://www.abudhabimar.com/home/shipyards.html

2- ابوظبي لبناء السفن

3- الفتّان لبناء السفن

4- الاتحاد لبناء السفن

5- مجموعة الحلّامي - النقاط البحرية المتقدمة

6- احواض دبي الجافة ( لازالت لم تبدأ انتاج السفن الحربية رغم امكاناتها الهائلة للغاية بالمقارنة مع البقية , ان دخلت بكل قوتها ستغيّر كل الموازين باعتقادي )

نظرا لهذا العدد الكبير من الاحواض , اتوقع ان نسمع كل سنه او سنتين عن مشروع او ابداع جديد باذن الله

**************

هذا جناح الفتّان لبناء السفن في نافدكس 2013 ( يبدو واضحا انهم شركاء حوض الاتحاد لبناء السفن ومشروع اخر يدعى سهام الخليج )



هذا ايضا احد الزوارق التي صنعها الفتان لبناء السفن


UAE-built coast guard craft at the waterfront

posted on 23/02/2011

The UAE's Coast Guard's new 15 m fast patrol boat is being displayed at NAVDEX waterfront area. Designed and built by Al Fattan Ship Industry, the all-composite vessel is powered by three 300 hp Mercury outboard engines and can achieve a maximum speed of 50kts. Armed with a 12.7mm remote weapon station on the cabin roof, the Al Fattan patrol crafts are employed by the UAE Coast Guard to conduct coastal patrol missions, support search and rescue, and to protect the integrity of territorial waters. - Emirates News Agency, WAM

http://www.uaeinteract.com/spanish/news/default.asp?ID=409

مبني بالكامل من المواد المركبة ويستمد دفعه من 3 محركات من شركة ميركوري بقوة 300 حصان لكل واحد .. يمكنه تحقيق سرعة 50 عقدة بحرية ويتسلّح بمحطة سلاح بتحكم عن بعد من عيار 12.7 مم , هذه الزوارق يستخدمها حرس السواحل الاماراتي للقيام بمهام الدورية الساحلية ودعم البحث والانقاذ وكذلك حماية المياه الاقليمية للدولة ..

****************

ابداعات لولا البحث لما توصّلت لها ولبقيت بعيدا عن متابعينا الكرام .. لكنها اشارة الى انجازات ستتواصل باذن الله لتضع الامارات في مرتبة متقدمة في عالم الصناعات البحرية بشقيها , الدفاعي والمدني

بالتوفيق يا صديقى
الامارات دولة صغيرة حجما ولكن كبيرة جدا فى قيمتها وعالية فى شأنها

بالنسبه للفيلا العائمه فهي مفيده في وقت السلم

لو استخدمت لحرس السواحل كنقاط تمر عليها السفن المدنيه

قبل وصولها للموانئ خاصة زوارق الصيادين واليخوت

لكن ستبقى مشكلة الاحوال الجومائيه

خاصه الرياح الشماليه التي تضرب بقوه في الامارات

عودة
أعلى
