مـدفـع الـرعـد K9

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
12,757
التفاعلات
63,637 1
الدولة
Syrian Arab Republic (Syria)

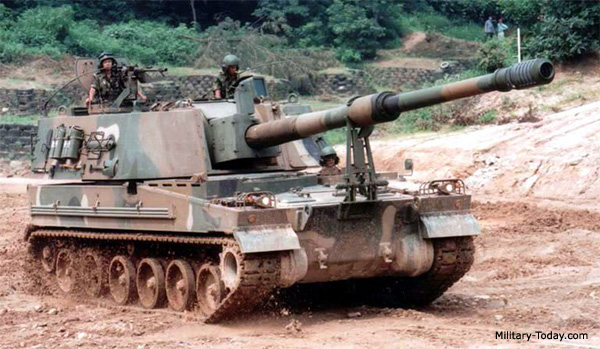

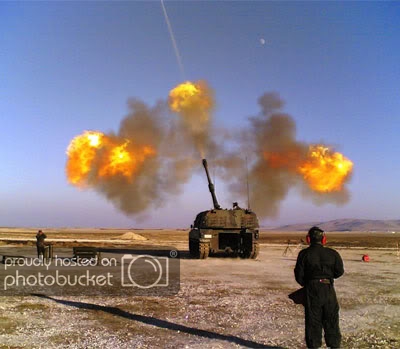

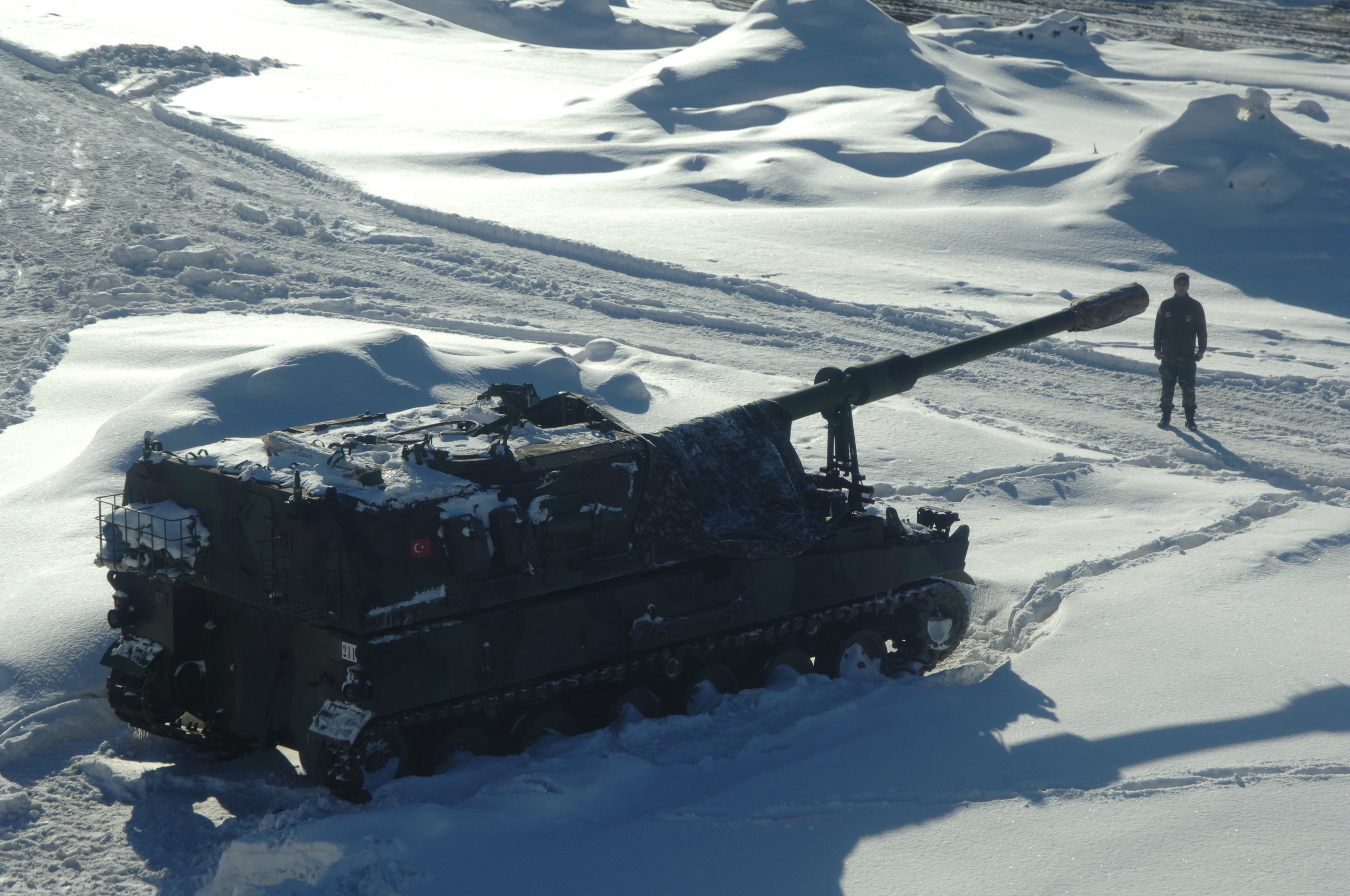

K9 الرعد
مدفع هاوتزر ذاتي الحركة



بلد المنشأ : كوريا الجنوبية

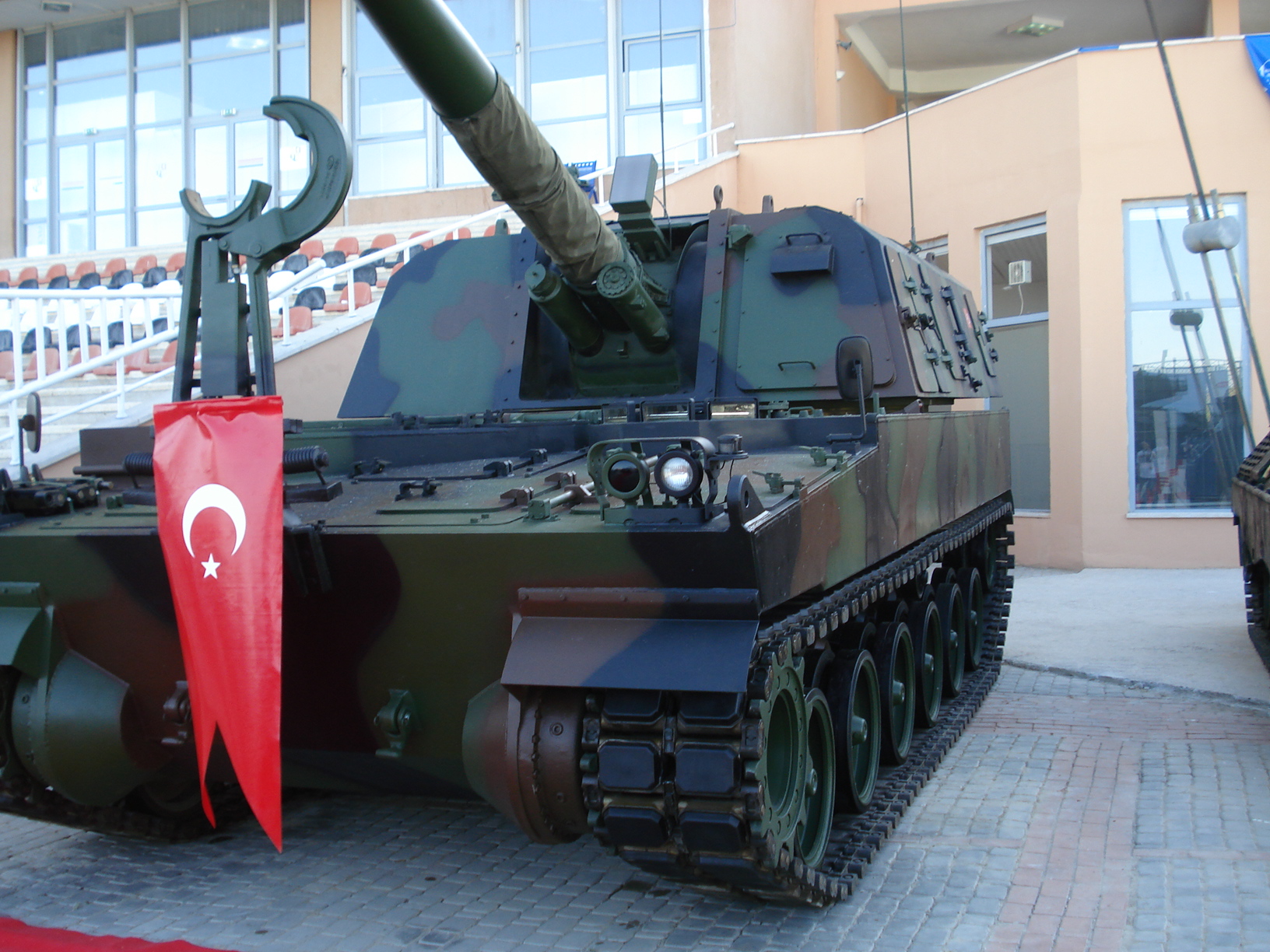

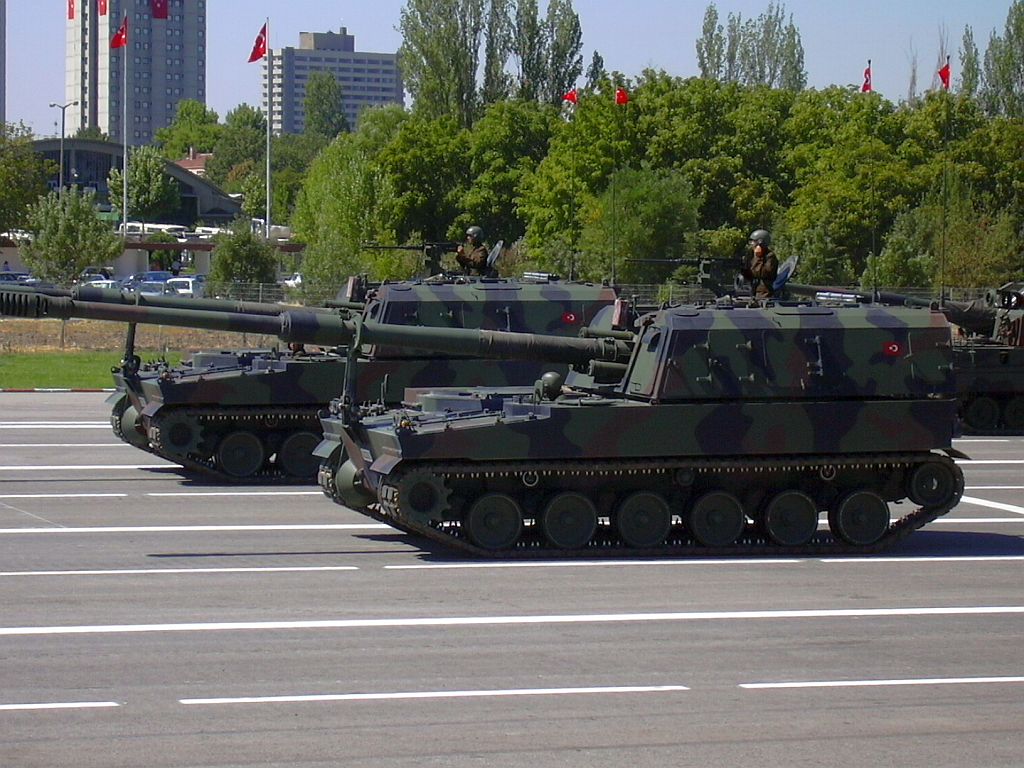

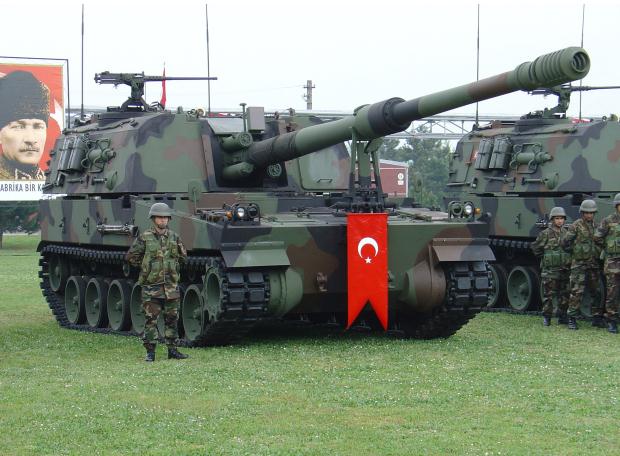

يصنع في تركيا بترخيص كوري تحت اسم Fırtına T155 العاصفة




الوزن 56 طن


الطول 12 م - العرض 3.4 م - الارتفاع 2.73 م




  • الطاقم : 5
  • المدى الأقصى للقذيفة : 41,5 كم
  • المدفع هاوتزر عيار 155 ملم
  • مزود بمدفع رشاش ثانوي 12.7 ملم



مجهز بنظام متطور للتوجيه



المحرك : 1000 حصان - السرعة : 67 كم - المدى : 480 كم



معدل اطلاق النار : 1 قذيفة كل 5 ثواني و كل قذيفة بمسار مختلف

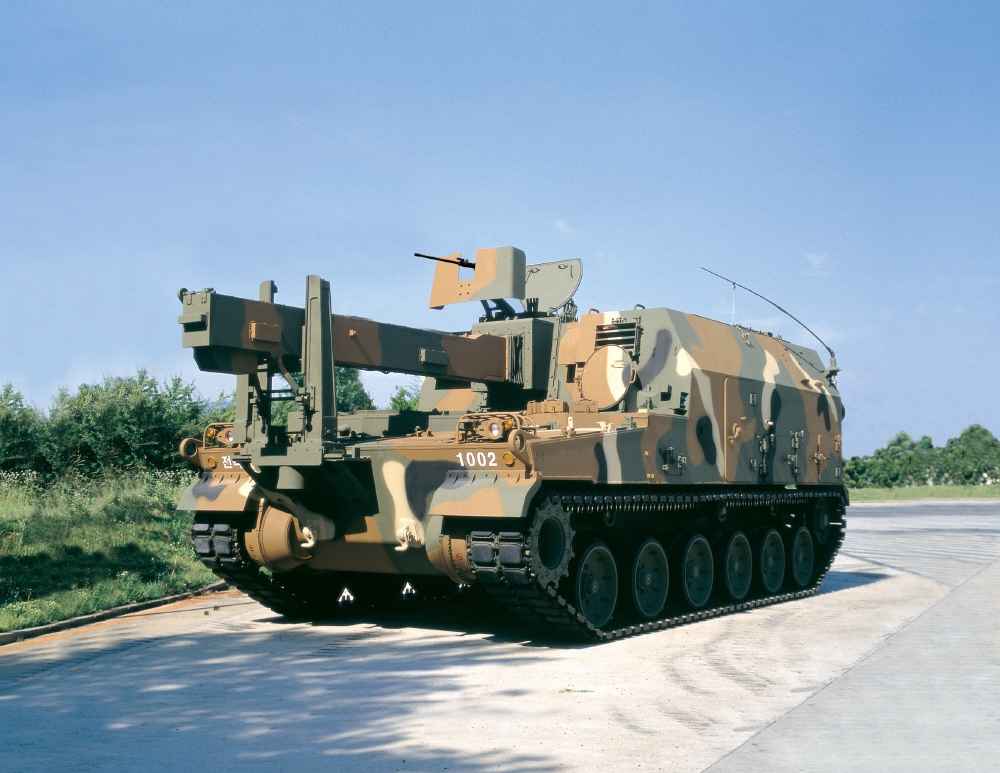

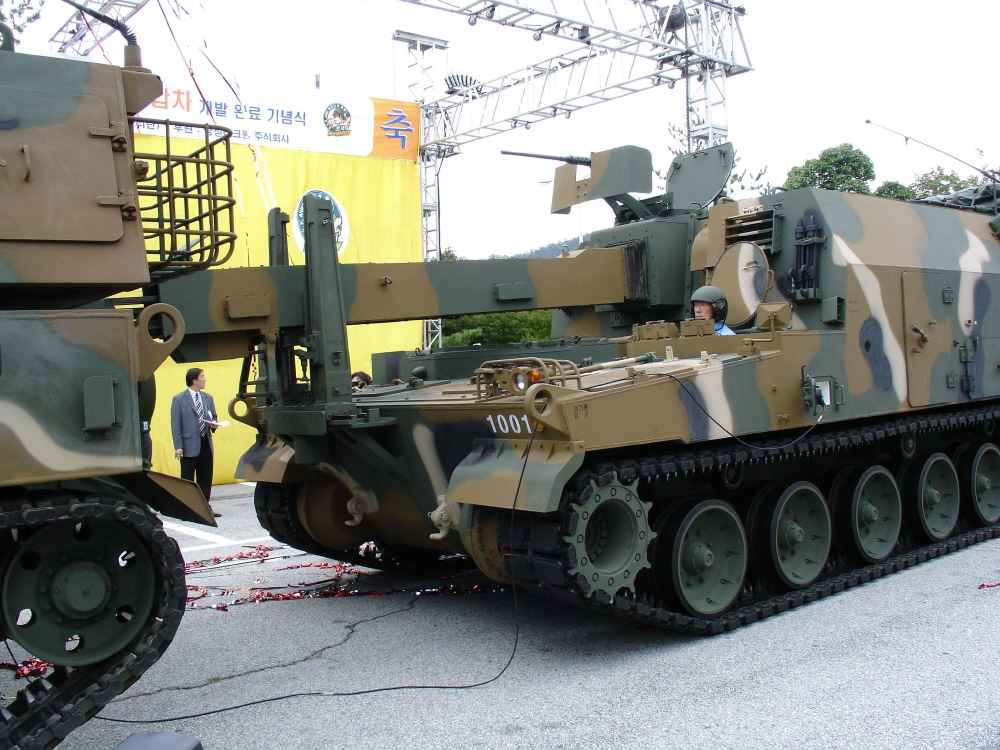

ترافقة عربة امداد تلقائي تضم 100 قذيفة
سرعة الامداد 12 قذيفة بالدقيقة



عملية الامداد مؤتمتة بالكامل دون الحاجة لتعريض الطاقم أنفسهم للخطر




خاص المنتدى العربي للدفاع و التسليح - فادي الشام


الراية

صقور الدفاع
إنضم
14 ديسمبر 2011
المشاركات
11,911
التفاعلات
22,632 3
الله يعطيك العافية


وزنها 56 طن ؟! ثقيل جدا


يعني هل لها نفس مستوى تدريع الدبابة ؟


فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
12,757
التفاعلات
63,637 1
الدولة
Syrian Arab Republic (Syria)
الراية
الله يعطيك العافية

وزنها 56 طن ؟! ثقيل جدا

يعني هل لها نفس مستوى تدريع الدبابة ؟


الله يعطيك العافية

وزنها 56 طن ؟! ثقيل جدا

يعني هل لها نفس مستوى تدريع الدبابة ؟

المدفع الكوري الجنوبي K9 الأصلي يبلغ وزنه 47 طن
أما النسخة التركية منه يبلغ وزنه 56 طن بسبب زيادة التدريع و تجهيزات اضافية


Magic_Touch

عضو
إنضم
30 ديسمبر 2007
المشاركات
878
التفاعلات
983
النسخة الكورية اثبتت جودتها وتتميز بـ commander's digital panoramic sight. عن النسخة التركية واذربيجان اشترت اعداد من النسخة التركية واتجهت مباشرة بعدها للنسخ الكورية لانها اجواد واقل مشاكل واكثر اعتمادية فهناك اسرار تحتفظ بها الدول صاحبة الترخيص ولا تفرط فيها وخاصة خلائط المعادن التى تعطى المدفع اعتمادية اذكر ان المدفع الفنلندى الى صنعته مصر مستوى الاعتمادية لم يرضى المصريون لذا قاموا بالتطور حتى وصولوا بعد عام ونصف من التجارب والتطوير لافضل جودة للمدفع بعدها قاموا بالانتاج الكامل لاحتياجاتهم لانهم كانوا يرغبون فى مدفع عالى الاعتمادية له قدرة العمل 40 عاما لذا انفقوا على برامج التطوير له جيدا

الاذربيجانيين بعدما عانوا من المشاكل مع النسخة التركية اتجهوا الى كرويا مباشرة رغم ان الاتراك يقولون انهم حلوا مشاكل المدفع خاصة الاعتمادية والتى اشتكت منها باكستان ايضا فى النسخة المجرورة


Turkey solves engine problem in Firtina howitzer sold to Azerbaijan
20 July 2013 12:56 ]



Baku. Rashad Suleymanov – APA. Turkey is about to solve the engine problems occurred in T-155 Firtina (Storm) howitzer and high-speed patrol boats sold to Azerbaijan, Turkish Secretariat of Defense Industries told APA.


As an alternative variant, engines of one of the world's leading countries have been selected.
Though Ukrainian-made engine have been suggested for Firtina system, this engine did not meet the requirements set forth.
MKE company is currently working on the production of self-propelled howitzers. T-155 “Firtina” contract signed between Azerbaijan and Turkey covers the purchase of 36 self-propelled howitzers.
The contract was signed in 2011. However, German MTU company that supplies engines for high-speed patrol boats produced both by “Firtina” and “Yonca Onuk” companies, refused to provide engines for military equipments ordered by Azerbaijan basing on embargo imposed by their country due to the armed conflict with Armenia.
The T-155 Firtina self-propelled howitzer is a modified variant of the Korean K9 Thunder. The T-155 Firtina is compatible with standard NATO 155-mm ammunition. Maximum range of fire is 30 km with standard HE projectile and 40 km with rocket-assisted projectile.
Firtina will be the second artillery system after 2S3 "Pion" systems for its range of fire in the Azerbaijani Armed Forces.

http://en.apa.az/news/196551

ولكن بعد تاخير عن العقد الاصلى مما جعل الاذربيجانيون يفضلون التوجه للنسخة الكورية
حيث اعلن فى اغسطس الماضى عن رغبة اذربيجان فى عقد صفقة ب 3 مليار دولار مع كوريا الجنوبية تشمل المدفعية الكورية وطائرت التدريب T-50


Azerbaijan Plans $3 Billion Arms Purchase
Azerbaijan’s defense minister threatens war again


BAKU (APA)—Azerbaijan intends to purchase a slew of weaponry from South Korea, according to a source in the South Korean parliament, Hankook Ilbo publications reports.


According to the source, the intention to purchase modern military weaponry was expressed during the visit of a South Korean parliamentary delegation to Azerbaijan. The Azeri leadership has expressed its wish to purchase submarine boats, mine vessels, transport ships, T-50 training planes, K-9 self-propelled artillery vehicles, and drones worth $3 billion from South Korea.


These proposals have been submitted to the government of South Korea, but the Korean side has not yet given consent to the deal.


According to Hankook Ilbo, Seoul is wary that the sale of weapons might affect the balance of power in the region. Taking into account that the Nagorno-Karabakh conflict remains unsolved, the South Korea Foreign Ministry has called on the Defense Ministry to be cautious and exercise restraint while passing a decision.


Meanwhile, at a meeting with a delegation headed by Japanese Vice-Minister of Defense, Masahi Sato, Azerbaijani Defense Minister Safar Abiyev announced that his government will have to use military force against Armenia if negotiations don’t progress.


“Though priority is given to the settlement of the Nagorno-Karabakh conflict through the framework of the OSCE Minsk Group, there have been no specific results,” Abiyev said.


“If the existence of Section 907 of the U.S. Congress is also taken into account, we will see what tension reigns in the region. If this situation continues, we will face the necessity to use the capabilities of our military,” Abiyev said.


Section 907 of the Freedom Support Act, which was passed by Congress in 1992, bans direct aid to the Azeri government. In 2001, the Senate granted the U.S. President the powers to waive Section 907. That waiver has been exercised every year since 2002.


During the meeting between Azeri and Japanese officials it was also agreed that Azerbaijan and Japan are to prepare an agreement on bilateral military cooperation, the Azerbaijani Defense Ministry told Trend news agency.


The parties also noted the development of cultural and economic relations between Japan and Azerbaijan.


The Azeri defense minister said bilateral cooperation will contribute to the deepening of relations between the two countries.


The meeting was attended by Azeri Ambassador to Japan Gursel Ismailzade and Japanese Ambassador to Azerbaijan Shusuke Watanabe.
http://asbarez.com/113257/azerbaijan-plans-3-billion-arms-purchase/

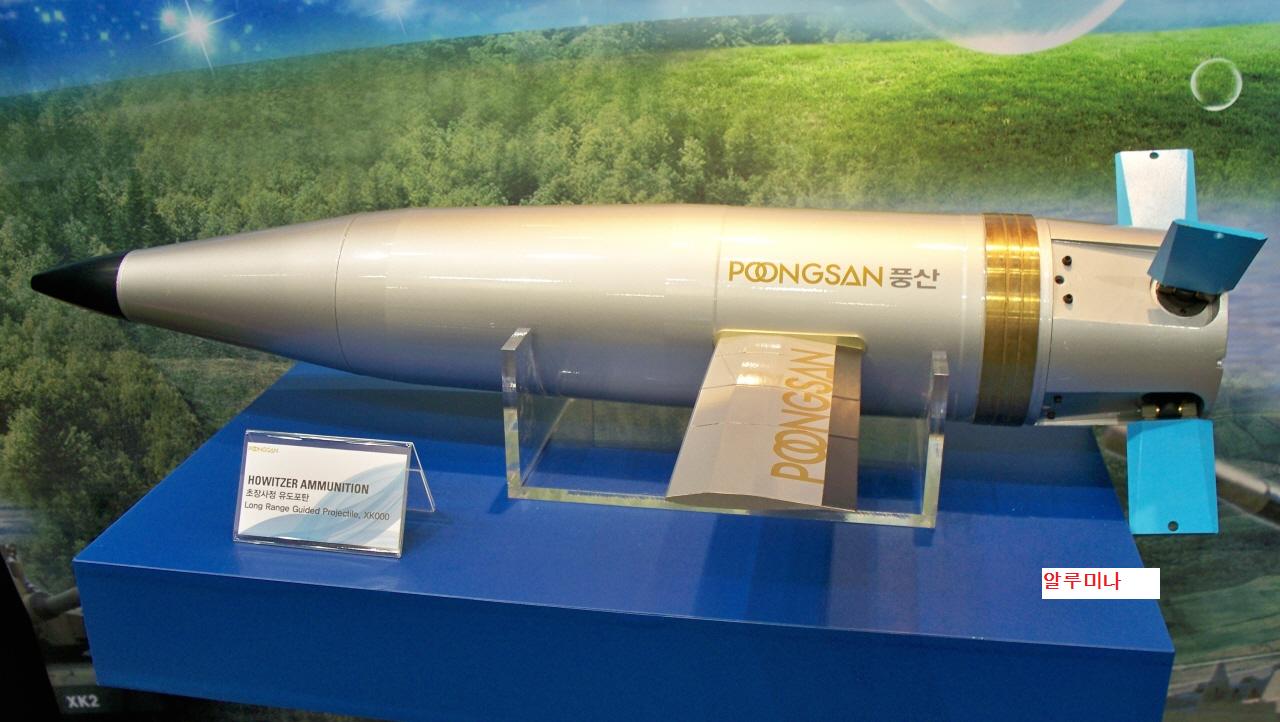

عموما ميزة المدفع الكوريى الجنوبى الحقيقة تكمن فى انظمة ادارة النيران والالكترونيات التى تتميز بها الصناعة الكورية الجنوبية وليس المنظومة ككل وتسعى كوريا الجنوبية لتطوير ذخائرة متفوقة لزيادة جاذبية وفاعلية




Naserblushi

صقور الدفاع
إنضم
19 أكتوبر 2013
المشاركات
2,207
التفاعلات
5,367 1
مدفع راائع .... وخصوصاا النسخة التركية العاصفة وسمعناا ان المملكة العربية السعودية تعااقدة عليهاا قبل فترة

لكن مااا يعيب هذه المدااافع المدرعة والمجنزرة صعوبة نقلهاا جواا بالطائراات متوسطة الحمولة كc130

فالقيصر الفرنسي والارتشر السويدي افضل من هذه النااحية كونهاا خفيفة الوزن وسريعة التحرك وذاات اطارااات مدولبة وليست مجنزرة

فالدولة الذكية تسليحياا هي التي تجمع بين كلا النوعين المدولبة والمجنزرة


Magic_Touch

عضو
إنضم
30 ديسمبر 2007
المشاركات
878
التفاعلات
983
الامر يعتمد على حجم وتخطيط الجيوش
الجيوش الصغيرة والمتوسطة يفضل لها نوعيات مثل القيصر الفرنسى او مثيلاته او Donar للنوعية المجنزرة
الدول التى تمتلك مدفعيات كبيرة تستخدم مزيج مختلط بين المدفعيات ذاتية الحركة الخفيفة والثقيلة
لذا السوق العالمى للطرازات K-9 او PHZ-2000 مازل موجود وتشترية العديد من الدول

الاسرائيليون على سبيل المثال يبحثون فى عقد بقيمة مليار دولار لشراء مدفعية جديدة بدلا من الطراز M109
والطراز الالمانى DONAR او AGM ينافس بشدة الطرزات الاسرائيلية سولتام وتغير الاستراتيجية الاسرئيلية وارد ويعودون للانظمة الثقيلة بعد فشل مخططات تقسيم الشرق الاوسط بشكل كبير مما يعيدهم الى سيرتهم الاولى للانظمة الكبيرة التى تعبر عن المهابة الاسرائيلة التى تتدمر عندما تواجه عدو له ارادة قوية يكسر اوفهم


المصريون يفضلون مزيج بين الاثنين القيصر وطرز ثقيل

وكل دولة لها سياستها فى هذا المجال


كاميكازي الامارات

صـقــر الإمــارت
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
27,335
التفاعلات
82,352 84
كم انت رائع يا استاذ ماجيك
وجودك بحد ذاته مكسب للمنتدى بعلمك الوافر ومشاركاتك المثرية بحق للمنتدى . تقبل جميل تحياتي واعتزازي بوجودك معنا


الموريسكي

عضوية متقاعدة
خـــــبراء المنتـــــدى
إنضم
29 نوفمبر 2011
المشاركات
2,491
التفاعلات
8,372 13
الدولة
Morocco
الامر يعتمد على حجم وتخطيط الجيوش
الجيوش الصغيرة والمتوسطة يفضل لها نوعيات مثل القيصر الفرنسى او مثيلاته او Donar للنوعية المجنزرة
الدول التى تمتلك مدفعيات كبيرة تستخدم مزيج مختلط بين المدفعيات ذاتية الحركة الخفيفة والثقيلة
لذا السوق العالمى للطرازات K-9 او PHZ-2000 مازل موجود وتشترية العديد من الدول

الاسرائيليون على سبيل المثال يبحثون فى عقد بقيمة مليار دولار لشراء مدفعية جديدة بدلا من الطراز M109
والطراز الالمانى DONAR او AGM ينافس بشدة الطرزات الاسرائيلية سولتام وتغير الاستراتيجية الاسرئيلية وارد ويعودون للانظمة الثقيلة بعد فشل مخططات تقسيم الشرق الاوسط بشكل كبير مما يعيدهم الى سيرتهم الاولى للانظمة الكبيرة التى تعبر عن المهابة الاسرائيلة التى تتدمر عندما تواجه عدو له ارادة قوية يكسر اوفهم


المصريون يفضلون مزيج بين الاثنين القيصر وطرز ثقيل

وكل دولة لها سياستها فى هذا المجال
لو تفضلت اخي ممكن معلومات اكثر عن DONAR
وكذلك الصفقة الصهيونية


F15as

صقور الدفاع
إنضم
1 أبريل 2013
المشاركات
9,995
التفاعلات
30,884 7
السعوديه شرت هالمدفع من تركيا اند تصنيعها


Naserblushi

صقور الدفاع
إنضم
19 أكتوبر 2013
المشاركات
2,207
التفاعلات
5,367 1
كلامك صحيح اخي ماجيك وأذا فعلت اسرائيل مثلماا ذكرت وهوو مزج النوعين المجنزر والمدولب ستكون ضربة معلم
لو تفضلت اخي ممكن معلومات اكثر عن DONAR
وكذلك الصفقة الصهيونية
اخي هنااك معلوماات عن مدفع الدونر ومعلوماات عن الصفقة الصهيونية في قسم القوات البرية المدرعاات في موضوع وااحد


safelife

عضو
إنضم
26 نوفمبر 2010
المشاركات
11,172
التفاعلات
17,857
واتجهت مباشرة بعدها للنسخ الكورية لانها اجواد واقل مشاكل واكثر اعتمادية فهناك اسرار تحتفظ بها الدول صاحبة الترخيص ولا تفرط فيها وخاصة خلائط المعادن التى تعطى المدفع اعتمادية اذكر ان المدفع الفنلندى الى صنعته مصر مستوى الاعتمادية لم يرضى المصريون لذا قاموا بالتطور حتى وصولوا بعد عام ونصف من التجارب والتطوير لافضل جودة للمدفع بعدها قاموا بالانتاج الكامل لاحتياجاتهم لانهم كانوا يرغبون فى مدفع عالى الاعتمادية له قدرة العمل 40 عاما لذا انفقوا على برامج التطوير له جيدا

هل هذا الكلام ينطبق علي جميع انواع الاسلحة وهذا ما يفسر تفوق السلاح الغربي عن الشرقي



Magic_Touch

عضو
إنضم
30 ديسمبر 2007
المشاركات
878
التفاعلات
983


DONAR هو مدفع الماني انتاج شركة كراوس مافاى الالمانية طبق فيه ان يتكون من قطعة واحدة
Artillery Gun Module

وهى جسم المدفع الرئيسى ووزنها 12.5 طن وتوضع على شاسيهات حسب اختيار العميل ووظف هيكل العربة MLRS لتكون الحاملة للمدفع
حيث وظف شاسية العربة المدرعة ASCOD 2 ايضا كشاسية حامل للعربة واجمالى وزن المدفع بالعربة MLRS بالذخائر هو 35 طنا

المدفع من عيار 155/52 مثل المدفع الاثقل تماما يتمتع بنظام ادارة نيران الية مزودة بنظام تحديد العالمى للمواقع GPS و تعمير واطلاق الى تماما من الطاقم المتواجد فى كابينة العربة فى الامام حيث MODULE لايتواجد به افراد وهو بنفس اداء المدفع الالمانى PHZ2000



معدل الاطلاق 6 طلقات فى الدقيقة تحمل 30 طلقة داخليا مدى الذخائر 30 لذخائر التقليدية وحتى 56 كيلو مترا بالذخائر الجنوب افريقية VLAP يدير العربة طاقم من فردين فقط العربة يمكن تحميلها فى الطائرة A400M
والعربة يمكن تحسين مستويات الحماية لها سواء فى اضافة دروع اضافية وحمايتها من الالغام وبالطبع على حساب الوزن
سرعة العربة 60 كيلو مترا والمدى 500 كيلو مترا



فيديو للمدفع

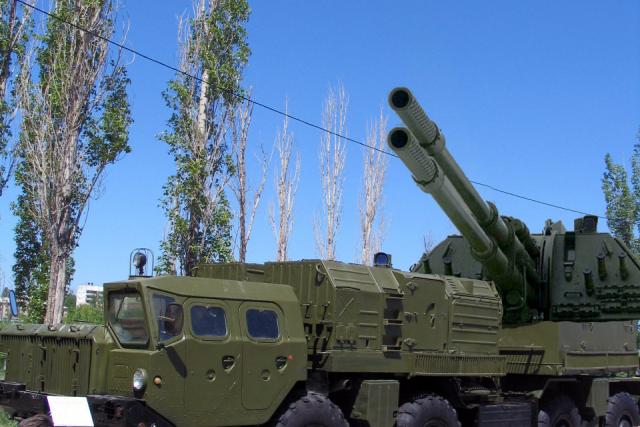

الروس انفسهم ايضا يقدمون مدفعهم الجديد الثقيل koalitcia-sv مدولب ومجنزر وعلى عدة شاسيهات مختلفة


بقدرة نيرانية 16 طلقة فى الدقيقة ومخزن طلقات يسع 70 طلقة ومؤتمت بالكامل


الموريسكي

عضوية متقاعدة
خـــــبراء المنتـــــدى
إنضم
29 نوفمبر 2011
المشاركات
2,491
التفاعلات
8,372 13
الدولة
Morocco
شكرا اخي ماجيك على التفاعل الطيب


Magic_Touch

عضو
إنضم
30 ديسمبر 2007
المشاركات
878
التفاعلات
983

هناك نقطة ربما نسينها او لم نعطيها حقها المدافع الخفيفة حل جيد ولكن هل فعلا لها اعتمادية او لها نفس الاداء للمدفعية الثقيلة على المدى الطويل من الاستخدام فى الخدمة هذا ما ستجيب عنه الخبرة الفعلية
