طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

صقر الامارات

كاميكازي
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
34,167
التفاعل
103,020 958 2


طار اول نموذج من طائرة الدورية البحرية الاماراتية من نوع P-180 MPA المشتقة من طراز P-180 من شركة بياجيو ايرو الايطالية .
النموذج يخضع الآن لاختبارات الطيران ويعد البرنامج ممولا من قبل الامارات العربية المتحدة حيث شاركت شركة ADASI الاماراتيه ( ابوظبي للاستثمارات الانظمة الغير مأهولة - فرع من شركة توازن الاماراتية ) كمقاول رئيس وشركة بياجيو ايرو ( مزود الطائرة ) , وشركة ساب السويدية كمزود للمستشعرات ونظام MEDUSA للعمليات .

البرنامج حظي بمتابعة وزارة الدفاع الايطالية .

الطراز MPA ( اختصار لطائرة الدورية البحرية او Maritime Patrol Aircraft ) يتمتع بمستوى جديد من اداء الاجنحة مما يعزز ادائية الطائرة وقدراتها في مايخص الارتفاع والمدى .

الاختبار الذي جرى يهدف لتقييم ايروديناميكية الطائرة وانظمتها الملاحية .

بياجيو ايرو اشتركت في ايدكس 2013 وعرضت انواعا للمهام الخاصة من طراز P.180 Avanti II , ونوع للاسعاف الجوي , الدورية والتفتيش الجوي وايضا الطراز MPA الخاص بالدورية البحرية والذي اعلن في معرض Farnborough الدولي للطيران مؤخرا .




The P-180 MPA for UAE is Flying

Mon, 18 March 2013 09:27


The technology demonstrator of the Maritime Patrol Aircraft variant of the Piaggio Aero Industries P-180A II for the United Arab Emirates is undergoing flight tests.

The programme is financed by the UAE and involves ADSI (Tawazun Group) as prime contractor, Piaggio Aero Industries, and Saab as the sensors and MEDUSA mission system supplier.

The program is carried out under the supervision of Segredifesa, the Italian Secretery of Defence.

The MPA variant will feature a new high aspect ratio wing allowing for increased performances in terms of maximum ceiling and range. The current tests are aimed to evaluate aircraft’s aerodynamics and navigation system.

Piaggio Aero attended the recent IDEX 2013 Exhibition (17-23 February 2013, Abu Dhabi, UAE) where it mainly presented the special mission versions of the P.180 Avanti II Aicraft - Air Ambulance, Patrol and Flight Inspection, and the new Piaggio Aero MPA Multirole Patrole Aircarft announced in July 2012 during the Farnborough International Air Show.

The P-180 MPA for UAE is Flying


رااائع .. هذا بالضبط ما تحدثت عنه سابقا بخصوص طائرة الدورية البحرية الاماراتية الجديدة من اداسي , ساب وبياجيو ايرو :




عقدت شركة ADASI ( ابوظبي للانظمة الغير مأهولة ) والتي تعد فرعا من توازن الاماراتية اتفاقا مع شركة بياجيو ايرو الايطالية لتطوير (طائرة استطلاع جديدة للمهمات الخاصة ) .. ستدعى Piaggio Aero MPA او Multirole Patrol Aircraft .

العقد ينص على تطويرِِ كامل للطائرة الجديدة متضمنا انتاج نموذجين اوليين مع مخطط لبدء اول طيران لهما في 2014 . كما تم اختيار ساب السويدية لتضم جهودها مع بياجيو ايرو لتطوير ودمج حزمة كاملة من انظمة الاستطلاع والمراقبة المتطورة .
وقد صرحت الشركة الايطالية ان خبرة ساب المبرهنة في مجال معدات المهام الخاصة سيسمح لبياجيو ان تسلم لADASI الاماراتية اكثر الطائرات تطوّرا , معقولة الكلفة , وتعتبر قمة الابداع في مجال مهام الاستطلاع .

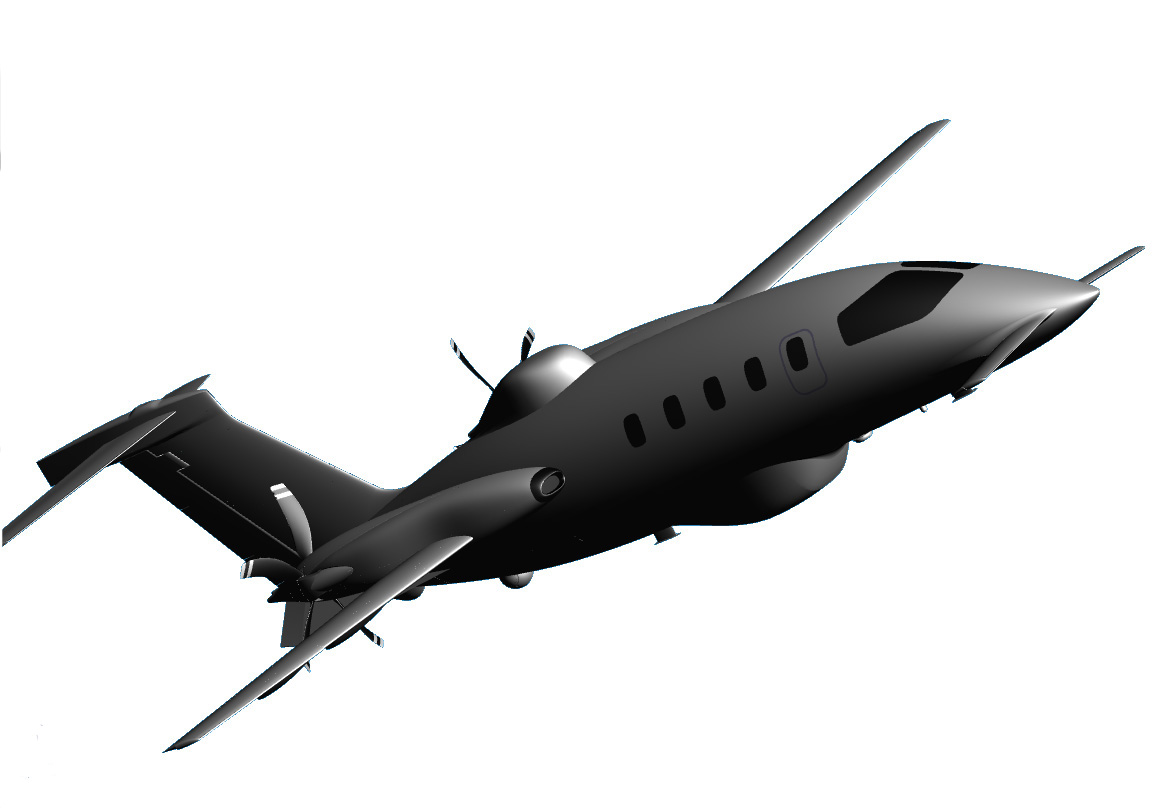

ستكون الطائرة تطويرا على نموذج P.180 Avanti II التي تنتجها شركة بياجيو ايرو والتي صممتها الشركة مؤخرا وذلك للوفاء باحتياجات قطاع المراقبة والاستطلاع البري , الساحلي , البحري .

تتميز الطائرة المتعددة المهام MPA بالهيكل المعزز , زيادة وزن الاقلاع (take-off weight) , خزانات وقود اضافية , كونفيجريشن جديد للايرودينامكس مع اجنحة معززة القوة مما يعطي زيادة في مستوى تعرّض سطح الجناح للهواء ( Increased surface and higher aspect ratio ) وهو مامن شأنه تحسين ايروديناميكية الطائرة .

ستتمكن طائرة المهام الخاصة من التحليق على ارتفاع 41000 قدم مع بقائية مذهلة تقدر بـأكثر من 10 ساعات ومدى يصل لـ3300 ميل بحري ( 6112 كم تقريبا ) وسرعة تصل لـ 350 عقدة .


مصادر :

The new Piaggio Aero MPA aircraft officially launched | Piaggio Aero | AMEinfo.com


Arabian Aerospace - ADASI sign deal with Piaggio Aero

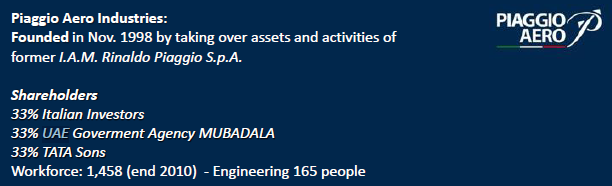

شركة بياجيو الايطالية
Piaggio Aero



بياجيو الايطالية مملوكة جزئيا لشركة مبادلة الاماراتية ( بحسب رابط ويكيبيديا ادناه , فان مبادلة في سنة 2006 استحوذت على 35% من الشركة ).

Piaggio Aero - Wikipedia, the free encyclopedia


صور :

اول صورة واهمها بالنسبة لي ( رئيس شركة مبادلة الشيخ محمد بن زايد آل نهيان مع رؤساء بياجيو ايرو وتبدو في الخلفية احدث انتاجات الشركة في معرض دبي للطيران 2011 )



التقاء الفن الرفيع والذوق الراقي


قمرة قيادة الـ P180 Avanti


الطائرة التي تفتخر بحملها شعار الفيراري , وهي محلقة فوق عالم فيراري في جزيرة ياس بأبوظبي




التكوين الداخلي للطائرة



من الداخل




تعليقي :

اعتبرها ضربة معلم ... خصوصا ان مبادلة اوضحت بنصّ صريح ان استحواذها على النسبة المذكورة يأتي ضمن جهودها لتصنيع طائرتها على ارض الامارات قريبا ..


Finally, a very important area to expand in the aerospace sector is the Business Jet/GA Original Equipment Manufacturers platform. A key factor in Mubadala’s interest in Piaggio Aero is the opportunity to begin manufacturing aircraft in Abu Dhabi soon.

Mubadala shares plans: establishing strong aerospace industry in Abu Dhabi | Mubadala

بالتالي , الاستثمار في هذه الطائرة و ( تحويرها ) لادوار متعددة من ضمنها الاستطلاع والمراقبة يعد رائعا للغاية .... أتطلع شخصيا لزيادة نسبة الامارات في الشركة وبدء صنع طائرة مبادلة محليا وانتظر رؤية الConfigurations القادمة لهذه الفاتنة السريعة .

تحياتي

Adasi الاماراتية و ساب السويدية وبياجيو ايرو الايطالية لتطوير طائرة استطلاع جديدة


انجاز اخر يضاف لقدرات الاستطلاع والاستخبار والمراقبة (ISR ) لدولة الامارات العربية المتحدة .. الف الف مبروك :)

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

الكبينه لوحدها تكفي:a086[1]:روقان, اهنيكم على الذوق العالي

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

لمحة عن نظام ميدوسا






APPLICATION


Airborne maritime surveillance
Airborne oil spill monitoring
EEZ protection
Border patrol
Fishery patrol
Hydrographic monitoring



FEATURES


Mission planning
Real-time display of sensor data
Immediate post-overflight analysis
Support of any remote sensor
Classification of marine pollution
Automated scene analysis
Computer-aided report creation
Geo-referencing and GIS capability
In-flight and ground processing
Display of electronic charts
Redundant storage
AIS support


النظام يتميز بقدرة عرض آنية لما تراه المستشعرات وتحليل سريع لها حتى في مرحلة ما بعد الطيران وايضا يمكن شبك عدة مستشعرات وموارد في شبكة واحدة سهلة الاستخدام .

The MEDUSA System integrates multiple remote sensors and mission system components into one user-friendly, network-based data acquisition and processing framework.

كامل نظام ميدوسا يتكون من التالي :

شبكة ميدوسا
مستشعرات ميدوسا المختلفة
حزمة البرنامج المشغل للمنظومة ميدوسا

The entire MEDUSA System roughly comprises the following structural components:

MEDUSA network
MEDUSA sensors
MEDUSA Software Suite



ملف PDF يوضح خصائص النظام
http://www.optimare.de/cms/fileadmin/PDF/GB_FEK/optimare_MEDUSA2010.pdf

OPTIMARE

بقي ان اذكر معلومة من عندي :)
ميدوسا في الاساطير الاغريقية كانت تحرس معبد اثينا وشعرها عبارة عن ثعابين


رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

الكبينه لوحدها تكفي:a086[1]:روقان, اهنيكم على الذوق العالي

شكرا ياصديقي ,, ذوقك هو الراقي ومرورك اسعدني :)

تحياتي

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

طبعا الحديث حول كونفجريشن ميدوسا المحمول جوا :

يتضمن من خلال اجزاءه , قدرة دمج الاتصال الفضائي عن طريق الاقمار الصناعية , ايضا تعتبر الشركة ( اوبتيمار ) رائدا عالميا في مايخص كشف بقع الزيت , ولديها مستشعرات مختصة بهذا .
معدات شركة اوبتيمار تم استخدامها على عدد من الطائرات حول العالم مثل :Do228, Basler BT-67, Bo-105, CASA CN-235, CASA C-295 وغيرها :

In the airborne configuration MEDUSA is used as a network-based mission system for maritime surveillance. OPTIMARE supplies MEDUSA, related sensors and other components (e.g. satellite communication) as an integrated package. Moreover, OPTIMARE as the world expert in oil spill detection offers all available oil spill sensors from a single source. OPTIMARE equipment has been used on numerous types of airborne platforms worldwide, e. g., Do228, Basler BT-67, Bo-105, CASA CN-235, CASA C-295, and others.

Airborne and Underwater Technology for Maritime Domain Awareness | CEON Bremen

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

وهنا شركة SAAB ولمحه عن ما تقدمه في مجال الاستطلاع البحري Maritime survailance



Maritime Surveillance




انهم خبراء في مجال المستشعرات والاستطلاع البحري والرادارات :

لقد نشروا نظاما للاستطلاع البحري منذ 2009 لصالح السويد , يستخدم 5 مواقع وتمتد نطاق تغطيته لمدى 1500 ميل بحري :)

The Maritime Surveillance system has been developed in close cooperation with the Swedish Navy and, since early 2009, has been in regular use at five sites covering the 1,500 NM Swedish Coast

Maritime Surveillance - Features


معجب جدا بهذه التوليفة الراائعة :

ADASI ( تضع خلاصة تجربتها في مجال الانظمة الغير مأهولة )
+
بياجيو ايرو ( تمتلك منصة راائعة وسريعة وهي الP-180 وذات بقائية متميزة جدا في الجو )
+
ساب ( توفر خلاصة خبرتها الغنية عن التعريف )
+
ومستشعرات MEDUSA من OPTIMARE وبقية الباكيج

=

ابداع جديد جمعته الامارات العربية المتحدة لزيادة قدرات الISR المتنامية لديها :)

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا



طار اول نموذج من طائرة الدورية البحرية الاماراتية من نوع P-180 MPA المشتقة من طراز P-180 من شركة بياجيو ايرو الايطالية .
النموذج يخضع الآن لاختبارات الطيران ويعد البرنامج ممولا من قبل الامارات العربية المتحدة حيث شاركت شركة ADASI الاماراتيه ( ابوظبي للاستثمارات الانظمة الغير مأهولة - فرع من شركة توازن الاماراتية ) كمقاول رئيس وشركة بياجيو ايرو ( مزود الطائرة ) , وشركة ساب السويدية كمزود للمستشعرات ونظام MEDUSA للعمليات .

البرنامج حظي بمتابعة وزارة الدفاع الايطالية .

الطراز MPA ( اختصار لطائرة الدورية البحرية او Maritime Patrol Aircraft ) يتمتع بمستوى جديد من اداء الاجنحة مما يعزز ادائية الطائرة وقدراتها في مايخص الارتفاع والمدى .

الاختبار الذي جرى يهدف لتقييم ايروديناميكية الطائرة وانظمتها الملاحية .

بياجيو ايرو اشتركت في ايدكس 2013 وعرضت انواعا للمهام الخاصة من طراز P.180 Avanti II , ونوع للاسعاف الجوي , الدورية والتفتيش الجوي وايضا الطراز MPA الخاص بالدورية البحرية والذي اعلن في معرض Farnborough الدولي للطيران مؤخرا .




The P-180 MPA for UAE is Flying

Mon, 18 March 2013 09:27


The technology demonstrator of the Maritime Patrol Aircraft variant of the Piaggio Aero Industries P-180A II for the United Arab Emirates is undergoing flight tests.

The programme is financed by the UAE and involves ADSI (Tawazun Group) as prime contractor, Piaggio Aero Industries, and Saab as the sensors and MEDUSA mission system supplier.

The program is carried out under the supervision of Segredifesa, the Italian Secretery of Defence.

The MPA variant will feature a new high aspect ratio wing allowing for increased performances in terms of maximum ceiling and range. The current tests are aimed to evaluate aircraft’s aerodynamics and navigation system.

Piaggio Aero attended the recent IDEX 2013 Exhibition (17-23 February 2013, Abu Dhabi, UAE) where it mainly presented the special mission versions of the P.180 Avanti II Aicraft - Air Ambulance, Patrol and Flight Inspection, and the new Piaggio Aero MPA Multirole Patrole Aircarft announced in July 2012 during the Farnborough International Air Show.

The P-180 MPA for UAE is Flying


رااائع .. هذا بالضبط ما تحدثت عنه سابقا بخصوص طائرة الدورية البحرية الاماراتية الجديدة من اداسي , ساب وبياجيو ايرو :



Adasi الاماراتية و ساب السويدية وبياجيو ايرو الايطالية لتطوير طائرة استطلاع جديدة


انجاز اخر يضاف لقدرات الاستطلاع والاستخبار والمراقبة (ISR ) لدولة الامارات العربية المتحدة .. الف الف مبروك :)

في الحقيقة تعجبني سياسة الامارات كثيرا وتدعوني الى أن أقف دائما احتراما لمجهوداتها الكبيرة في طريقها الى السعي لرقي بصناعاتها العسكرية .

قبل التعليق على النسخة mpa من الطائرة p-180 أحب أن أشير الى أن الشركة المصنعة الطائرة الاصلية p-180 أي شركة Piaggio Aero مملوكة بنسبة 33% لدولة الامارات العربية الشقيقة كما ذكر أخي كميكاز وهذا في حد ذاته شيىء اسثتائي وبعد نضر من دولة الامارات كونها أولا استثمرت في المصدر الاولي اي الشركة المصنعة لطائرة الاصلية ثم اتجهت الى المشاركة في تطوير استثمارها وعليه هذا يدل على تخطيط كبير جدا على المدى البعيد .



بالنسبة لطائرة فتعليقي الاول عليها انها طائرة ممتازة بتصميم فريد من نوعه يعطيها الكثير من الميزات في عالم الطيران بالاضافة الى كونها تتميز بقدرة بقائية عالية وتكاليف صيانتها ليست بالكبيرة كما ان تكلفة ساعة الطيران بها ليست عالية ومداها محترم جدا وسرعتها ممتازة مقارنة بنضيراتها من نفس فئتها .


النسخة mpa اقترحتها في أول الامر شركة Piaggio Aero وذلك بالتعاون مع شركات أجنبية أخرى منها saab و nsm النرويجية و شركات أخرى كانت تهدف لان تجعلها كطائرة تقوم بعمليات المراقبة والرصد البحري لفائدة خفر السواحل الايطالي.


طبعا بعد امضاء ADASI الامارتية لعقد تطوير الطائرة p180 النسخة mpa بمتطلبات خاصة قامت Piaggio Aero يعقد شراكة مع ساب من أجل القيام بعملية تطوير شاملة لهذه النسخة مما يجعلها قادرة على القيام بمهامها بكل كفائة .

وعليه فان النسخة mpa ستتضمن مساهمة كل من OPTIMARE و ADASI و Piaggio Aero و saab و telephonics .

وستحتوي في داخلها على :

ردار مراقبة بحري بقدرة تغطية دائرية (على الاغلب انه سيكون aps-143 من صنع telephonics )
أجهزة استشعار ورؤية الكتروبصرية/حرارية.
نضم تعريف اتوماتيكية ais
نضام اتصال تكتيكي مرتبط بالاقمار الصناعية satcom
احهزة فحص وكشف بنمط مزدوح uv/ir (اي الاشعة تحت الحمراء والاشعة الفوق البنفسجية)
نضم تحليل
نضم تحكم


يعني باختصار عين حارسة في السماء تستطيع من خلالها مراقبة السواحل بدقة متناهية ومعرفة ما يجري ونقل المعلومات والصور في الوقت الحقيقي بدقة عالية .

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا



اللهم لك الحمد كما ينبغي لجلال وجهك الكريم

3 سنين وانا انتظر هذي التحفه الفنيه والحمدلله انها ظهرت للعيان

ولكني لازلت انتظر عام 2018 ان شاءالله لأن هناك تكمن التحفه الفنيه الاساسيه


رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

كم يبلغ ثمن النسخه المدنيه :walw[1]: يمكن اشتري واحده :inv[1]:


بالنسبه للنسخه العسكريه ، ينقصها شي واحد ، وصله نقل المعلومات LINK-16 :dunno[1]:

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

في الحقيقة تعجبني سياسة الامارات كثيرا وتدعوني الى أن أقف دائما احتراما لمجهوداتها الكبيرة في طريقها الى السعي لرقي بصناعاتها العسكرية .

قبل التعليق على النسخة mpa من الطائرة p-180 أحب أن أشير الى أن الشركة المصنعة الطائرة الاصلية p-180 أي شركة piaggio aero مملوكة بنسبة 33% لدولة الامارات العربية الشقيقة كما ذكر أخي كميكاز وهذا في حد ذاته شيىء اسثتائي وبعد نضر من دولة الامارات كونها أولا استثمرت في المصدر الاولي اي الشركة المصنعة لطائرة الاصلية ثم اتجهت الى المشاركة في تطوير استثمارها وعليه هذا يدل على تخطيط كبير جدا على المدى البعيد .



بالنسبة لطائرة فتعليقي الاول عليها انها طائرة ممتازة بتصميم فريد من نوعه يعطيها الكثير من الميزات في عالم الطيران بالاضافة الى كونها تتميز بقدرة بقائية عالية وتكاليف صيانتها ليست بالكبيرة كما ان تكلفة ساعة الطيران بها ليست عالية ومداها محترم جدا وسرعتها ممتازة مقارنة بنضيراتها من نفس فئتها .


النسخة mpa اقترحتها في أول الامر شركة piaggio aero وذلك بالتعاون مع شركات أجنبية أخرى منها saab و nsm النرويجية و شركات أخرى كانت تهدف لان تجعلها كطائرة تقوم بعمليات المراقبة والرصد البحري لفائدة خفر السواحل الايطالي.


طبعا بعد امضاء adasi الامارتية لعقد تطوير الطائرة p180 النسخة mpa بمتطلبات خاصة قامت piaggio aero يعقد شراكة مع ساب من أجل القيام بعملية تطوير شاملة لهذه النسخة مما يجعلها قادرة على القيام بمهامها بكل كفائة .

وعليه فان النسخة mpa ستتضمن مساهمة كل من optimare و adasi و piaggio aero و saab و telephonics .

وستحتوي في داخلها على :

ردار مراقبة بحري بقدرة تغطية دائرية (على الاغلب انه سيكون aps-143 من صنع telephonics )
أجهزة استشعار ورؤية الكتروبصرية/حرارية.
نضم تعريف اتوماتيكية ais
نضام اتصال تكتيكي مرتبط بالاقمار الصناعية satcom
احهزة فحص وكشف بنمط مزدوح uv/ir (اي الاشعة تحت الحمراء والاشعة الفوق البنفسجية)
نضم تحليل
نضم تحكم


يعني باختصار عين حارسة في السماء تستطيع من خلالها مراقبة السواحل بدقة متناهية ومعرفة ما يجري ونقل المعلومات والصور في الوقت الحقيقي بدقة عالية .

اضافة متميزة من شخص متميز :)
وددت لو ان الكل يشارك بمثل معلوماتك واضافاتك ، لكان المنتدى من الافضل عالميا..تحياتي وتقديري وسعدت لمرورك الرائع

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

كم يبلغ ثمن النسخه المدنيه :walw[1]: يمكن اشتري واحده :inv[1]:


بالنسبه للنسخه العسكريه ، ينقصها شي واحد ، وصله نقل المعلومات LINK-16 :dunno[1]:

هناك بديل بما ان الطائرة تستعمل نضم الاتصال بالاقمار الصناعية satcom فانها ستستعمل وصلة نقل معلومات عبر القمر S-TADIL J والتي تعتبر مماثلة لطريقة عمل link16 وهي ما يعرف ب TADIL Tactical Digital Information Link .

The TADIL J message standard is implemented on S-TADIL J to provide for the same level of information content as Link-16.

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

اضافة متميزة من شخص متميز :)
وددت لو ان الكل يشارك بمثل معلوماتك واضافاتك ، لكان المنتدى من الافضل عالميا..تحياتي وتقديري وسعدت لمرورك الرائع

والله أخي الحبيب كاميكاز أنت الذي تعتبر مميزا بمثل هذه المواضيع الرائعة عن تنامي قدرات بلدنا الحبيب الامارات في مجال الصناعات العسكرية ولك مني وللامارات الف تحية وكامل الاعجاب.

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

هناك بديل بما ان الطائرة تستعمل نضم الاتصال بالاقمار الصناعية satcom فانها ستستعمل وصلة نقل معلومات عبر القمر S-TADIL J والتي تعتبر مماثلة لطريقة عمل link16 وهي ما يعرف ب TADIL Tactical Digital Information Link .

The TADIL J message standard is implemented on S-TADIL J to provide for the same level of information content as Link-16.

link-16 مؤمنة ضد الإختراقات بدرجة أفضل من أي نظام مماثل

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

هناك بديل بما ان الطائرة تستعمل نضم الاتصال بالاقمار الصناعية satcom فانها ستستعمل وصلة نقل معلومات عبر القمر S-TADIL J والتي تعتبر مماثلة لطريقة عمل link16 وهي ما يعرف ب TADIL Tactical Digital Information Link .

The TADIL J message standard is implemented on S-TADIL J to provide for the same level of information content as Link-16.

بالضبط :)


Link-16 is a relatively new tactical data link which is being employed by the United States Navy, the Joint Services, some nations of the North Atlantic Treaty Organization (NATO) and Japan. Link-16 uses the Joint Tactical Information Distribution System (JTIDS) which is the communications component of Link-16. The E-8C Joint Surveillance Target Attack Radar System (Joint STARS) data links such as TADIL-J as well as the Surveillance Control Data Link (SCDL) to pass information to the Ground Station Modules (GSMs), which are the Army component for the Joint STARS.

Tactical Digital Information Links (TADIL)

هي مؤمنه ولا ينقصها شيء وتستخدمها الاواكس الامريكية :

The E-3 has a number of communication systems. The most important of these are the Tactical Data Information Link (TADIL) and the Joint Tactical Information Distribution System (JTIDS). TADIL-A (Link 11A) is used to exchange tactical data with other E-3s, air or ground command posts, and ships. In a radar-jamming environment, TADIL-A users can locate the jamming source by exchanging bearings for co-operative triangulation.

JTIDS (TADIL-J or Link 16) is a secure communications system used to datalink information between air and ground units. The NATO Block 1 upgrade included JTIDS/Link 16. The USAF Block 30/35 upgrade includes the installation of Class 2H JTIDS. The Saudi E-3As are not fitted with JTIDS.

Target Lock: E-3 Sentry : Structure and Systems

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

link-16 مؤمنة ضد الإختراقات بدرجة أفضل من أي نظام مماثل

بعد بحث دقيق اتضح لي انهما متوافقين وان الاختلاف فقط في التسمية :

This publication introduces Tactical Digital Information Link (TADIL) J. It is a
guide for warfighters who have limited or no experience or background in TADIL J and
who need a quick orientation for supplemental or in-depth information. The term
TADIL J is used throughout the publication as United States (US) standard
terminology, though TADIL J is known as Link 16 by the North Atlantic Treaty
Organization (NATO
).

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

بحسب مافهمت ان الTADIL-J = link16 التي ذكرها الاخ marco بأن الطائرة تستخدمها

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

سبحان الله القلوب عند بعضها اخ maroco :)

فخور بهذه الاضافة ومن هنا يجب ان لانغفل ان الامارات لديها الياه سات الذي يقدم خدمة ياه سيكيور للاتصالات المؤمنه على موجة ka band


Government Secure and reliable satellite service on military Ka -band.

Al Yah Satellite Communications - Wikipedia, the free encyclopedia

وبذلك يكتمل بيت القصيد :)

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

بحسب مافهمت ان الTADIL-J = link16 التي ذكرها الاخ marco بأن الطائرة تستخدمها

اي نعم اخي كاميكاز كل ما في الامر ان بعض المصادر تعرفهما على انهما وصلتي متشابهتين لكن في الحقيقة هما نفس الشيىء والاختلاف فقط ان tadil-j هي التسمية الامريكية بينما link-16 هي التسمية الخاصة بحلف شمال الاطلسي.

رد: طائرة الدورية البحرية الاماراتية p-180 mpa تحلق اخيرا

link-16 هي نفسها TADIL-J لكن ال TADIL-بجميع الأنماط A, B, C حسب نمط البث تسمى LINK-11

ال LINK-16 تتميز بأنها مقاومة للتشويش وصعب أختراقها أفضل من الLINK-11 ولا تضاهيها أي وصلة إلا ال LINK-22 تحت التجارب والبحث

Link 16 is a TDMA-based secure, jam-resistant high-speed digital data link which operates in the radio frequency band 960–1,215 MHz,
