بسم الله الرحمن الرحيم
ردار الميغ 29 الجزائرية
ردار الميغ 29 الجزائرية
N019M1 Radar
......................................
ارتكز مشروع الرادار N019 على البرنامج سويوز بشكل عملي.
كان المشروع هو تطوير رادار بمنتصف السبعينيات للميغ-29 ليمثل راداراً حديثاً يرصد الأهداف على بعد 100 كم كأقل تقدير. لكن هذا لم يكن ممكناً عندئذ خصوصاً بشكل يتلاءم مع مقدمة الميغ-29. لكن الشركة المصنعة اتجهت إلى تصميم آخر واستخدمت تقنيات كانت تستخدم في الـ سابفير-23 إم إل بالإضافة إلى تقنيات معالجة تناظرية مشابهة للتصاميم السابقة.
يستخدم هذا الرادار ثلاثة أنظمة تشغيل أساسية.. High PRF لأفضل كشف لأهداف مقتربة.
Medium PRF لنظام كشف أهداف مبتعدة. ونمط high/medium PRF للكشف all aspect. ويستخدم الرادار النطاق X.
الكومبيوتر الديجتال المزودة له Ts100 يمكنه القيام بـ 170.000 عملية خلال الثانية الواحدة ومزود بذاكرة 8K RAM و 136K ROM.

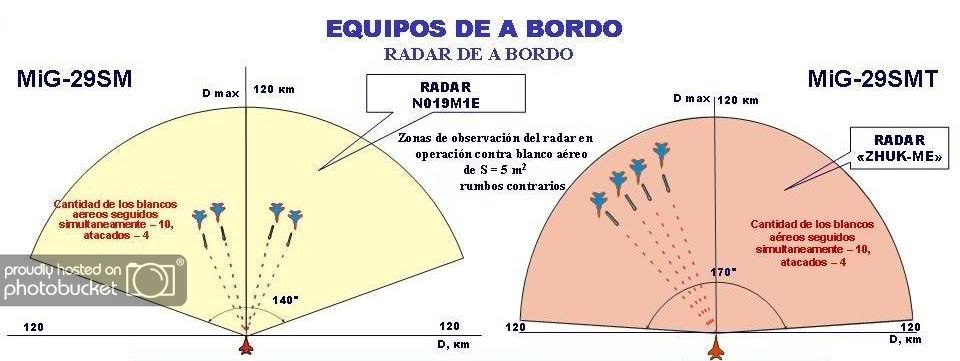

هناك العديد من إصدارات هذا الرادار تلت النسخة العادية المستخدمة N019:
N019M Topaz:
وهي نسخة محدثة ومطورة. تم تعديلها كرد على سرقة معلوماتها بواسطة جاسوس أميركي. تم تجريبها عام 1986 ودخلت التصنيع المحدود عام 1991. وزنه يبلغ 350 مع.
هذه النسخة تقاوم ظروف التشويش ECM بشكل أفضل من سابقاتها. وهي مزودة بسوفت وير جديد وكومبيوتر Ts101M جديد تم تلافي عيوب معالجة البيانات الفائضة التي كان ينتج عنها نتائج خاطئة بالنسخة العادية. بالإضافة إلى أن مقدرات هذا الكومبيوتر مضاعفة لكن بوزن أقل.
يقوم الـ N019M بالاشتباك مع هدفين بواسطة صواريخ موجهة بنمط راداري إيجابي بنفس الوقت وذلك بمدى أكبر من سابقة يبلغ حوالي 80 كم.
يوجد من هذا الرادار نسخة تصديرية هي الـ N019ME مخفضة المعايير بشكل بسيط.
كان المشروع هو تطوير رادار بمنتصف السبعينيات للميغ-29 ليمثل راداراً حديثاً يرصد الأهداف على بعد 100 كم كأقل تقدير. لكن هذا لم يكن ممكناً عندئذ خصوصاً بشكل يتلاءم مع مقدمة الميغ-29. لكن الشركة المصنعة اتجهت إلى تصميم آخر واستخدمت تقنيات كانت تستخدم في الـ سابفير-23 إم إل بالإضافة إلى تقنيات معالجة تناظرية مشابهة للتصاميم السابقة.
يستخدم هذا الرادار ثلاثة أنظمة تشغيل أساسية.. High PRF لأفضل كشف لأهداف مقتربة.
Medium PRF لنظام كشف أهداف مبتعدة. ونمط high/medium PRF للكشف all aspect. ويستخدم الرادار النطاق X.
الكومبيوتر الديجتال المزودة له Ts100 يمكنه القيام بـ 170.000 عملية خلال الثانية الواحدة ومزود بذاكرة 8K RAM و 136K ROM.
هناك العديد من إصدارات هذا الرادار تلت النسخة العادية المستخدمة N019:
N019M Topaz:
وهي نسخة محدثة ومطورة. تم تعديلها كرد على سرقة معلوماتها بواسطة جاسوس أميركي. تم تجريبها عام 1986 ودخلت التصنيع المحدود عام 1991. وزنه يبلغ 350 مع.
هذه النسخة تقاوم ظروف التشويش ECM بشكل أفضل من سابقاتها. وهي مزودة بسوفت وير جديد وكومبيوتر Ts101M جديد تم تلافي عيوب معالجة البيانات الفائضة التي كان ينتج عنها نتائج خاطئة بالنسخة العادية. بالإضافة إلى أن مقدرات هذا الكومبيوتر مضاعفة لكن بوزن أقل.
يقوم الـ N019M بالاشتباك مع هدفين بواسطة صواريخ موجهة بنمط راداري إيجابي بنفس الوقت وذلك بمدى أكبر من سابقة يبلغ حوالي 80 كم.
يوجد من هذا الرادار نسخة تصديرية هي الـ N019ME مخفضة المعايير بشكل بسيط.
N019MP:
نسخة معدلة من أجل الـ MiG-29 SMT.
المدى الأقصى بقي نفسه لكن هذا الرادار يمكنه أن يكشف 20 هدف وأن يتتبع 4 ويشتبك مع هدفين بنفس الوقت.
كما أن هذا الرادار يمكنه أن يؤدي مهام تصوير أرضية وأن يشتبك مع أهداف بحرية بواسطة صواريخ توجه بشكل راداري. أما القصف الأرضي فبواسطة قنابل غير موجهة وفي أي ظروف جوية وليلاً نهاراً.
التصوير الأرضي الراداري يمكن نقله من هذه النسخة إلى رادار دعم أرضي GCI أو حتى طائرة أواكس A-50
كما أن الأهداف الأرضية يمكن تحديدها بواسطة جويستيك من قبل الطيار أو التحكم الأرضي واستخدام صواريخ موجهة تلفزيونياً.
بالإضافة إلى هذا، تم تحسين أداء الرادار بمواجهة التشويش وضد طائرات الهيليكوبتر التي تسير ببطء وبارتفاع منخفض.
نسخة معدلة من أجل الـ MiG-29 SMT.
المدى الأقصى بقي نفسه لكن هذا الرادار يمكنه أن يكشف 20 هدف وأن يتتبع 4 ويشتبك مع هدفين بنفس الوقت.
كما أن هذا الرادار يمكنه أن يؤدي مهام تصوير أرضية وأن يشتبك مع أهداف بحرية بواسطة صواريخ توجه بشكل راداري. أما القصف الأرضي فبواسطة قنابل غير موجهة وفي أي ظروف جوية وليلاً نهاراً.
التصوير الأرضي الراداري يمكن نقله من هذه النسخة إلى رادار دعم أرضي GCI أو حتى طائرة أواكس A-50
كما أن الأهداف الأرضية يمكن تحديدها بواسطة جويستيك من قبل الطيار أو التحكم الأرضي واستخدام صواريخ موجهة تلفزيونياً.
بالإضافة إلى هذا، تم تحسين أداء الرادار بمواجهة التشويش وضد طائرات الهيليكوبتر التي تسير ببطء وبارتفاع منخفض.
N019M1:
هذه النسخة محسنة عن سابقتها N019MP وهي آخر نسخة من هذه السلسلة.
تم تحسين المعالجة الرقمية وببرمجة جديدة تماماً وهذا حسّن المدى الأقصى بمقدار 30%-50% بالمواجهات الجوية إن كان بحثاً أو تتبعاً.
التحسين الكبير كان بالنمط TWS (Track While Scan mode) الذي سنأتي لذكره لاحقاً مع إمكانية البحث عن أهداف جديدة خلال هذا النمط.
يمكن هنا تتبع 10 أهداف ومهاجمة 4 بنفس الوقت بصواريخ R-77.
كما أنه يوجد بهذه النسخة 4 أنماط قتال قريب جديدة.
يمكن للـ N019M1 أن ينقل البيانات إلى صواريخ Kh-31A / Kh-35A المضادة للسفن.
كما تم تزويد النسخة هذه بنظام تحذير من الاصطدام.
هذه النسخة محسنة عن سابقتها N019MP وهي آخر نسخة من هذه السلسلة.
تم تحسين المعالجة الرقمية وببرمجة جديدة تماماً وهذا حسّن المدى الأقصى بمقدار 30%-50% بالمواجهات الجوية إن كان بحثاً أو تتبعاً.
التحسين الكبير كان بالنمط TWS (Track While Scan mode) الذي سنأتي لذكره لاحقاً مع إمكانية البحث عن أهداف جديدة خلال هذا النمط.
يمكن هنا تتبع 10 أهداف ومهاجمة 4 بنفس الوقت بصواريخ R-77.
كما أنه يوجد بهذه النسخة 4 أنماط قتال قريب جديدة.
يمكن للـ N019M1 أن ينقل البيانات إلى صواريخ Kh-31A / Kh-35A المضادة للسفن.
كما تم تزويد النسخة هذه بنظام تحذير من الاصطدام.
الأنماط الرادارية الموجودة بعائلة الـ N019:
Mode V:
encounter mode- نمط المواجهة
نمط المواجهة هو نمط البحث الأساسي في عمليات الاعتراض. فهو يعطي أطول مدى كشف وأقل أخطاء بالمعطيات. يستخدم في هذا النمط High PRF mode الذي يمكنه اكتشاف الأهداف المقتربة بسرعة تقع بالمجال 230-2500 كم/سا بارتفاع ما بين 30 متر و 23 كم.
ارتفاع الهدف بمستوى أعلى من الطائرة التي تحمل هذا الرادار بحوالي 10 كم وأخفض بـ 6 كم.
يمكن بهذا النمط أن يتم الكشف عن هدف مقطعه الراداري 3 متر مربع RCS من مسافة 50-70 كم ويتم تتبع هذا الهدف اعتباراً من مسافة 40-60 كم. إذا كان هذا الهدف يطير على ارتفاع أقل من 3 كم فمدى الكشف سيقل إلى 40-70 كم. ومدى التتبع سيكون 30-60 كم.
يستخدم في هذا النمط شكلين أساسيين للبحث والمسح حسب وجودGCI أو عدمه.
الإقفال والانتقال إلى نمط التتبع يستغرق حوالي 2-7 ثواني بهذا النمط (المواجهة)
في حال عكس اتجاه الهدف المعادي بحيث يصبح مبتعداً فإن الهدف سيختفي طالما أنه لم يعد يقترب من الرادار.
encounter mode- نمط المواجهة
نمط المواجهة هو نمط البحث الأساسي في عمليات الاعتراض. فهو يعطي أطول مدى كشف وأقل أخطاء بالمعطيات. يستخدم في هذا النمط High PRF mode الذي يمكنه اكتشاف الأهداف المقتربة بسرعة تقع بالمجال 230-2500 كم/سا بارتفاع ما بين 30 متر و 23 كم.
ارتفاع الهدف بمستوى أعلى من الطائرة التي تحمل هذا الرادار بحوالي 10 كم وأخفض بـ 6 كم.
يمكن بهذا النمط أن يتم الكشف عن هدف مقطعه الراداري 3 متر مربع RCS من مسافة 50-70 كم ويتم تتبع هذا الهدف اعتباراً من مسافة 40-60 كم. إذا كان هذا الهدف يطير على ارتفاع أقل من 3 كم فمدى الكشف سيقل إلى 40-70 كم. ومدى التتبع سيكون 30-60 كم.
يستخدم في هذا النمط شكلين أساسيين للبحث والمسح حسب وجودGCI أو عدمه.
الإقفال والانتقال إلى نمط التتبع يستغرق حوالي 2-7 ثواني بهذا النمط (المواجهة)
في حال عكس اتجاه الهدف المعادي بحيث يصبح مبتعداً فإن الهدف سيختفي طالما أنه لم يعد يقترب من الرادار.
Mode D:
Pursuit – المطاردة
يفضل أن يستخدم هذا النمط تحت الدعم الأرضي GCI.
يستخدم فيه Medium PRF mode ويستخدم من أجل أهداف مقتربة ومبتعدة في نفس الوقت.
هذا النمط قد يعطي معطيات وأهداف خاطئة خصوصاً عند الارتفاعات المنخفضة. لذلك فإنه على الطيار أن يقارن فيما بين المعطيات التي تأتي إليه من راداره والمعطيات التي تأتي إليه من الـ GCI ليتم تحديد الأهداف الصحيحة.
يجب ألا يكون الهدف أعلى بـ 10 كم أو أخفض بـ 6 كم كحد أقصى. كما أن سرعته يجب أن تكون بين 210-2200 كم/سا.
المدى ضد هدف 3 متر مربع RCS هو 25-35 للبحث و 20-35 للتتبع عندما تكون الطائرة الأم تطير بارتفاع 3 كم.
عندما تطير الطائرة بارتفاع يتراوح بين 1000-3000 متر فإن المدى ينقص إلى 20-35 كم للبحث و 18-35 كم للتتبع.
أما بالارتفاعات المنخفضة بين 500-1000 متر فالمدى يقل إلى 15-30 كم بحث و 13-25 كم الإقفال والانتقال إلى نمط التتبع يأخذ حوالي 1-4 ثواني في هذا النمط.
وفي حال كان نمط التنسيق مفعل، فإن الانتقال إلى البحث بنمط IRST الحراري يحدث تلقائياً.
Mode BL BOY:
Close Combat – المواجهة القريبة
بهذا النمط، الرادار سيقفل على أقرب هدف أمام الطائرة عند ضغط زر الإقفال بدون أن يقوم الطيار بتحديد الهدف.
هذا النمط يمكنه الأقفال على أهداف مداها 450 متر إلى 10 كم. بالإضافة إلى تتبع والإطباق على أهداف تطير على ارتفاع 250 متر.
الإقفال والانتقال إلى نمط التتبع يأخذ 1-2 ثانية بهذا النمط.
Pursuit – المطاردة
يفضل أن يستخدم هذا النمط تحت الدعم الأرضي GCI.
يستخدم فيه Medium PRF mode ويستخدم من أجل أهداف مقتربة ومبتعدة في نفس الوقت.
هذا النمط قد يعطي معطيات وأهداف خاطئة خصوصاً عند الارتفاعات المنخفضة. لذلك فإنه على الطيار أن يقارن فيما بين المعطيات التي تأتي إليه من راداره والمعطيات التي تأتي إليه من الـ GCI ليتم تحديد الأهداف الصحيحة.
يجب ألا يكون الهدف أعلى بـ 10 كم أو أخفض بـ 6 كم كحد أقصى. كما أن سرعته يجب أن تكون بين 210-2200 كم/سا.
المدى ضد هدف 3 متر مربع RCS هو 25-35 للبحث و 20-35 للتتبع عندما تكون الطائرة الأم تطير بارتفاع 3 كم.
عندما تطير الطائرة بارتفاع يتراوح بين 1000-3000 متر فإن المدى ينقص إلى 20-35 كم للبحث و 18-35 كم للتتبع.
أما بالارتفاعات المنخفضة بين 500-1000 متر فالمدى يقل إلى 15-30 كم بحث و 13-25 كم الإقفال والانتقال إلى نمط التتبع يأخذ حوالي 1-4 ثواني في هذا النمط.
وفي حال كان نمط التنسيق مفعل، فإن الانتقال إلى البحث بنمط IRST الحراري يحدث تلقائياً.
Mode BL BOY:
Close Combat – المواجهة القريبة
بهذا النمط، الرادار سيقفل على أقرب هدف أمام الطائرة عند ضغط زر الإقفال بدون أن يقوم الطيار بتحديد الهدف.
هذا النمط يمكنه الأقفال على أهداف مداها 450 متر إلى 10 كم. بالإضافة إلى تتبع والإطباق على أهداف تطير على ارتفاع 250 متر.
الإقفال والانتقال إلى نمط التتبع يأخذ 1-2 ثانية بهذا النمط.
Mode SNP:
Track While Flyby
هو submode يمكن وضعه في نمط المواجهة Encounter أو المطاردة Pursuit فقط.
يسمح هذا النمط بتتبع 10 أهداف بنفس الوقت يقوم خلالها بقياس زوايا المتجهات للأهداف والمدى والقطاعات وغيرها من البارامترات الهامة.
يمكن للطيار أن يسيطر على التحديد الأوتوماتيكي إذا قرر تحديد هدف آخر لسبب ما.
عند الانتقال إلى هذا النمط Track While Flyby فإن المسح والبحث يتوقف وتبقى الأهداف العشرة المتتبعة هي التي يتم تعقبها فقط. ويقوم النمط تلقائياً بتحديد الهدف الأكثر خطورة. أو يمكن للطيار أن يقوم بذلك أو تغيير الهدف المحدد.
يقوم كومبيوتر TSVM بحساب منطقة والمدى الأقصى لإطلاق الصواريخ على الهدف الأكثر خطورة. وعندما تدخل الطائرة بمدى إطلاق هذه الصواريخ على الهدف يتوقف الرادار عن مسح الأهداف ويقوم بنقل البيانات الهامة للهدف المحدد ليتم الإطلاق عليه ويقوم بالتحويل إلى النمط STT (Single Target Tracking mode) وهو ما يعني الإطباق على الهدف بشكل نهائي. ويتم هنا غض النظر وتجاهل بقية الأهداف.
وفي حال فقد الهدف لمدة ثلاث دورات للرادار فإنه يعود لوضع المسح Scanning mode وللأهداف المخزنة فيه سابقاً.
النمط Track While Flyby يسمح بإطلاق الصواريخ من أقصى مدى ممكن وبأقل تحذير للهدف المعادي وذلك عبر تفعيل النمط STT ذو الإضارة المركزة القوية بشكل متأخر قدر الإمكان.
Track While Flyby
هو submode يمكن وضعه في نمط المواجهة Encounter أو المطاردة Pursuit فقط.
يسمح هذا النمط بتتبع 10 أهداف بنفس الوقت يقوم خلالها بقياس زوايا المتجهات للأهداف والمدى والقطاعات وغيرها من البارامترات الهامة.
يمكن للطيار أن يسيطر على التحديد الأوتوماتيكي إذا قرر تحديد هدف آخر لسبب ما.
عند الانتقال إلى هذا النمط Track While Flyby فإن المسح والبحث يتوقف وتبقى الأهداف العشرة المتتبعة هي التي يتم تعقبها فقط. ويقوم النمط تلقائياً بتحديد الهدف الأكثر خطورة. أو يمكن للطيار أن يقوم بذلك أو تغيير الهدف المحدد.
يقوم كومبيوتر TSVM بحساب منطقة والمدى الأقصى لإطلاق الصواريخ على الهدف الأكثر خطورة. وعندما تدخل الطائرة بمدى إطلاق هذه الصواريخ على الهدف يتوقف الرادار عن مسح الأهداف ويقوم بنقل البيانات الهامة للهدف المحدد ليتم الإطلاق عليه ويقوم بالتحويل إلى النمط STT (Single Target Tracking mode) وهو ما يعني الإطباق على الهدف بشكل نهائي. ويتم هنا غض النظر وتجاهل بقية الأهداف.
وفي حال فقد الهدف لمدة ثلاث دورات للرادار فإنه يعود لوضع المسح Scanning mode وللأهداف المخزنة فيه سابقاً.
النمط Track While Flyby يسمح بإطلاق الصواريخ من أقصى مدى ممكن وبأقل تحذير للهدف المعادي وذلك عبر تفعيل النمط STT ذو الإضارة المركزة القوية بشكل متأخر قدر الإمكان.
Mode AVT:
Automatic – الأوتوماتيكي
يستخدم هذا النمط مزيجاً من الـ High and Medium PRF ليعطي كشف محسّن All Aspect.
يتم التناوب بين معدل الإصدارات الرادارية إلا إذا كان المدى أقل من 10 كم وعند ذلك يستخدم فقط medium PRF.
كشف الأهداف يتم بمدى مشابه للأنماط Encounter و Pursuitوذلك حسب اتجاه الهدف.
بهذا النمط يتم تتبع الأهداف بغض النظر عن اتجاهه. لكن يعتبر الطيارون أن هذا النمط يولد بيانات فائضة للكومبيوتر ويقوم بتوليد أخطاء رقمية ومعطيات وهمية.
هذا النمط صمم ليتم استخدامه في حال نقص المعلومات الواردة من الـ GCI.
كما أن الـ Track While Scan mode غير متوفر في هذا النمط.
مصادر الموضوع
http://www.hostultra.com/~migalley/n019_radar.html
http://www.secretprojects.co.uk/forum/index.php?topic=102.15
http://www.sindramas.com/phpBB3/viewtopic.php?f=10&t=51295&start=180
http://92.60.138.60/~apacz/smf/index.php?topic=7120.15
Automatic – الأوتوماتيكي
يستخدم هذا النمط مزيجاً من الـ High and Medium PRF ليعطي كشف محسّن All Aspect.
يتم التناوب بين معدل الإصدارات الرادارية إلا إذا كان المدى أقل من 10 كم وعند ذلك يستخدم فقط medium PRF.
كشف الأهداف يتم بمدى مشابه للأنماط Encounter و Pursuitوذلك حسب اتجاه الهدف.
بهذا النمط يتم تتبع الأهداف بغض النظر عن اتجاهه. لكن يعتبر الطيارون أن هذا النمط يولد بيانات فائضة للكومبيوتر ويقوم بتوليد أخطاء رقمية ومعطيات وهمية.
هذا النمط صمم ليتم استخدامه في حال نقص المعلومات الواردة من الـ GCI.
كما أن الـ Track While Scan mode غير متوفر في هذا النمط.
مصادر الموضوع
http://www.hostultra.com/~migalley/n019_radar.html
http://www.secretprojects.co.uk/forum/index.php?topic=102.15
http://www.sindramas.com/phpBB3/viewtopic.php?f=10&t=51295&start=180
http://92.60.138.60/~apacz/smf/index.php?topic=7120.15
