ردار المروحية الروسية Arbalet 52 / Arbalet-M : Ka-52

[القيصر الروماني.]

ال Arbalet او اسرة الردارت الروسية الخاصة بالمروحيات ، الردار Arbalet هو ردار روسي خاص بالمروحيات الروسية من عائلة كاموف يتم تصميمه من طرف مجموعة phazotron الروسية وهو ردار متعدد الانماط مستنسخ من الردار Kopyo-A المصمم من طرف نفس المجموعة ، الردار Arbalet ردار متعدد الانماط يعمل بنمط جو-جو و جو-ارض و جو-سطح وقد تما اصدار عدة نماذج منه من بينها الاصدار Arbalet / FH-01 الخاص ب Ka-27 وهو ردار بعيد المدى تمت زيادة قوة اجهزة الارسال فيه الى الضعف بالمقارنة مع النسخ القاعدية لردار اضافة الى برمجته للعمل على النمط-جو-سطح وهو ردار يعمل بالموجات الملليمترية و السنتميترية بواسطات هوائيات مختلفة ....كما تما اصدار نوع اخر من اسرة هذه الردارات وهو الاصدار الخاص بالمروحية القتالية Ka-52 تحتى مسمى Arbalet-M او Arbalet 52 وهو ماسيهمنا في هذا الموضوع ......

الخصائص القاعدية للردار Arbalet :

-امكانية رسم الخرائط
-دعم استخدام الاسلحة الموجهة والغير الموجهة في نمط ج-ج وج-سطح
-دعم الطيران على علو منخفض
-تحديد وتتبع ومهاجمة مختلف الاهداف الجوية : طائرات-مروحيات-صواريخ
-ضبط وتعديل انظمة وخصائص انظمة الملاحة ودعم عمليات التحويم والطيران في الاماكن الوعرة مثل الجبال والوديان و الهبوط في الاماكن الوعرة الغير المهيئة

• mapping
• support of attack by guided and unguided weapons to ground, surface and air targets
• low altitude flight support
• detection of attacking planes, helicopters, missiles
• detection dangerous meteoformations
• correction of navigating system and support of landing to non-equipped platforms

الردار Arbalet 52 / Arbalet-M الخاص بالمروحية القتالية Ka-52 :

وهي نسخة اكثر تطورا من النسخة القاعدية حيث تما تطويرها باستعمال سلسلة من المعالجات الجديدة ، وقد تما تخصيص هذا الاصدار خصيصا لمروحية Ka-52 ، كما يمكن تركيب هذه النسخة على المروحيات القتالية الاخرى من عائلة الكاموف وغيرها مع تعديل في اسطح تركيب الرادار بما يتلائم مع المروحية المراد تركيبه عليها .....

خصائص الردار :

معالج البيانات : Ts181F
معالج الاشارة : Baget-55-04.01
معدل MTBF : هو 150 ساعة
الوزن الاجمالي : 140kg

• Data processor: Ts181F
• Signal processor: Baget-55-04.01
• MTBF: 150 h
• Total weight: 140kg

مكونات النظام :

خصائص الردار في النمط : جو-ارض :

-رسم انماط متعددة للخرائط
-اختيار وتتبع الاهداف الجوية المتحركة مابين الارضية والجوية في ان واحد
-تحديد واختيار الاهداف ذات الاولوية مابين الاكثر خطورة
-تحديد وكشف العوائق التضاريسية والحواجز اثناء الطيارن المنخفض
-نظام التحذير من اقتراب الصواريخ
-دعم استخدام وضبط انظمة التهديف الالكتروبصرية EO
-تحديد وكشف التشكيلات الجوية الخطيرة
-تحديث وتصحيح معلومات وبيانات انظمة الملاحة بشكل متواصل
-دعم استخدام الصواريخ الموجهة والغير الموجهة
-تصنيف وتحديد هوية الهدف بتزامن مع نظام تحديد الاهداف الصديقة والعدوة IFF
-المدى الاقصى : 32 كلم
التغطية في الافق : 120°
-مدى كشف الاهداف الارضية : جسر 25 كلم / دبابة 12 كلم
-مدى كشف العوائق الارضية والتضاريس : 0.4 كلم ومدى كشف الاراضي المنحدرة : 1.5 كلم
قدرة تتبع الاهداف: 20 هدف

• Various mapping modes
• Moving Target Selection of ground and air targets
• Determination of priority of objects
• Determination of terrain contours and obstacle detection during low-altitude flight
• Missile approach warning
• Support/cueing of EO targetting systems
• Detection of dangerous weather formations
• Navigation systems update/correction
• Missile and rocket control
• Target type classification (in conjunction with IFF)
• Azimuth coverage: 120°
• Mapping range: 32 km
• Range of detection of ground target: bridge: 25 km, tank: 12 km
• Range of detection of ground-based obstacles and terrain detection/avoidance- Electricity cables: 0.4 km, 10° sloping terrain: 1.5 km
• Tracks 20 targets at once

خصائص الردار في النمط: جو-جو

-حدود البحث والتغطية 360° في الافق - في الارتفاع ±30°
-مدى الكشف بالنسبة للمقاتلات 15 كلم
- حدود التتبع في الافق : ±60° في الارتفاع ±30°
-قدرة تتبع الاهداف : اكثر من 20 هدف

• Search limits, azimuth: 360°, elevation ±30°
• Detection range for Attack aircraft: 15 km,
• Tracking limits, azimuth: ±60°, elevation: ±30°
• Tracks up to 20 targets

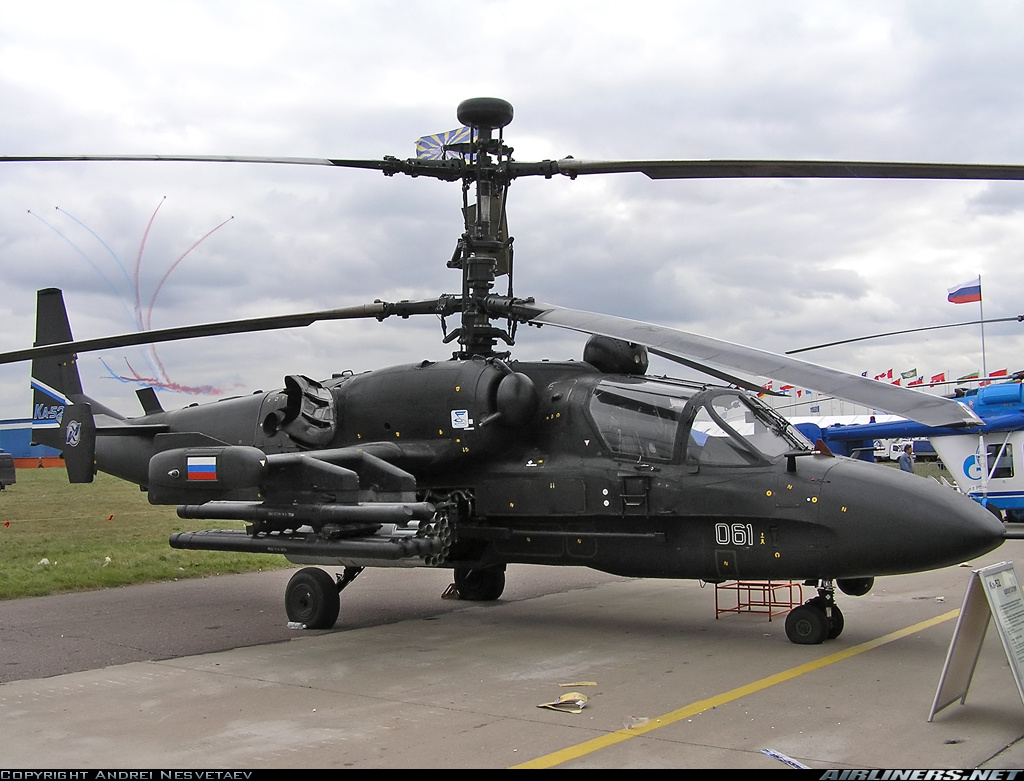

مروحية KA-52 Alligator مجهزة بالقبة الردارية الخاصة بردار Arbalet 52 :

عدا هذا يتم حاليا تطوير نسخة اكثر تطورا من النسخة Arbalet-M وهي النسخة Arbalet-L والتي ستركب مستقبلا على المروحيات القتالية من عائلة كاموف وغيرها من المروحيات التي ستخصص للعمل كمراكز قيادة محمولة جوا او ستخصص لقيادات باقي الاسراب القتالية نظر لما تتميز بها النسخة الجديدة من خصائص اضافية تختلف بها عن النسخ السابقة وتدعمها في اداء دور مراكز القيادة المحمولة جوا وهذه بعض خصائصه القاعدية وليست كلها :

-كشف وتحديد هوية الاهداف الجوية المهاجمة : طائرات -صواريخ-مروحيات
-كشف وتحديد هوية الاهداف المهاجمة
-تحديد مستوى خطورة الاهداف الجوية المكتشفة
-دعم الفرق و المجموعات القتالية الفردية

• detection of attacking planes, helicopters, missiles
• recognition of attacking targets types
• threat degree definition of detected air targets
• support of circular group and individual defense



[Muhamed]

رد: ردار المروحية الروسية Arbalet 52 / Arbalet-M : Ka-52

الردار arbalet 52 / arbalet-m الخاص بالمروحية القتالية ka-52 :

وهي نسخة اكثر تطورا من النسخة القاعدية حيث تما تطويرها باستعمال سلسلة من المعالجات الجديدة ، وقد تما تخصيص هذا الاصدار خصيصا لمروحية ka-52 ، كما يمكن تركيب هذه النسخة على المروحيات القتالية الاخرى من عائلة الكاموف وغيرها مع تعديل في اسطح تركيب الرادار بما يتلائم مع المروحية المراد تركيبه عليها .....

خصائص الردار :
]

و كيف سطح التركيب ان كان مناسب لرادرا بعينه ام لا
هل هي مسأله تقنيه ام مجرد مسأله ميكانيكيه و فنيه



[ILYUSHIN]

رد: ردار المروحية الروسية Arbalet 52 / Arbalet-M : Ka-52

مشكوووووور صاحب الموضوع موضوع جميل
