نظام الدفاع الجوي السويدي RBS 23 BAMSE

[sweden2023]

هو نظام دفاع جوي سويدي قصير/متوسط المدى يسمى في السويد (Robotsystem 23)

يعتمد في الكشف المبكر على رادار الزرافة السويدي الشهير Giraffe AMB الموضوع على سارية بارتفاع 12 متر لتخفيف تداخل الابنية والاشجار

قادر على اكتشاف الاهداف الصغيرة السريعة والبطيئة وتمييزها واعطاء المشغل خيارات لتصنيفها كمعادية او تجاهلها

بالاضافة لاربع عربات اشتباك حاملة للصواريخ مزودة بكاميرا حرارية ورادار اشتباك مستقل بارتفاع ثمانية امتار وستة صواريخ لكل عربة

الصاروخ يعتمد على الصاروخ قصير المدى RBS 70 ولكن تم تزويده ببوستر دافع اضافي

مايعطيه مدى حتى 20 كم وارتفاع حتى 15كم وسرعة اكبر من 2 ماخ

يمكن نشر عربات النظام بشكل متباعد مع وصلة بيانات بحيث يحمي منطقة مساحتها 1500كم

تم نشر النظام في جزيرة غوتلاند بعد التوترات الاخيرة مع روسيا

اهداء الى جميع اعضاء وزوار المنتدى
​



[سرحان]

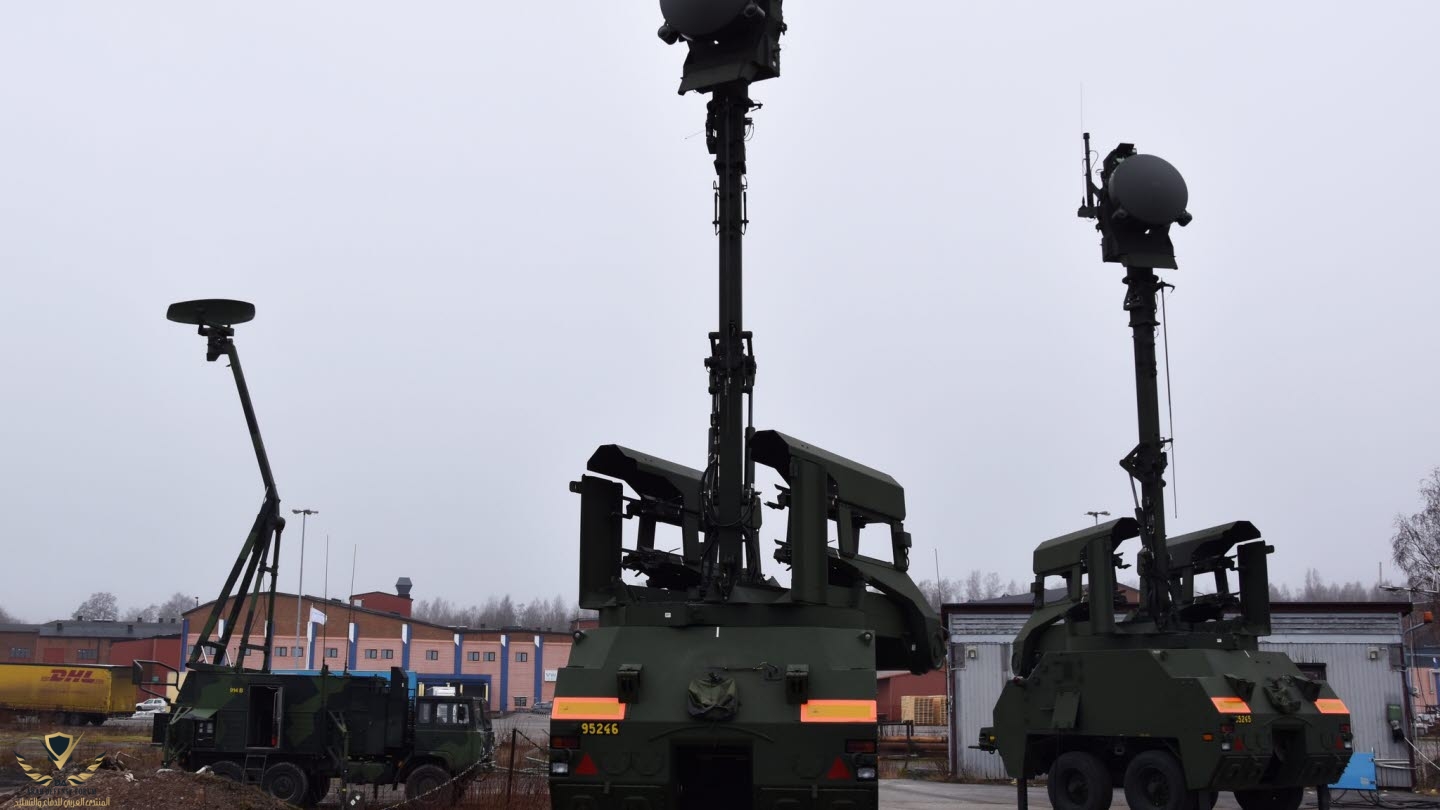

هو نظام دفاع جوي سويدي قصير/متوسط المدى يسمى في السويد (Robotsystem 23)


مشاهدة المرفق 714143

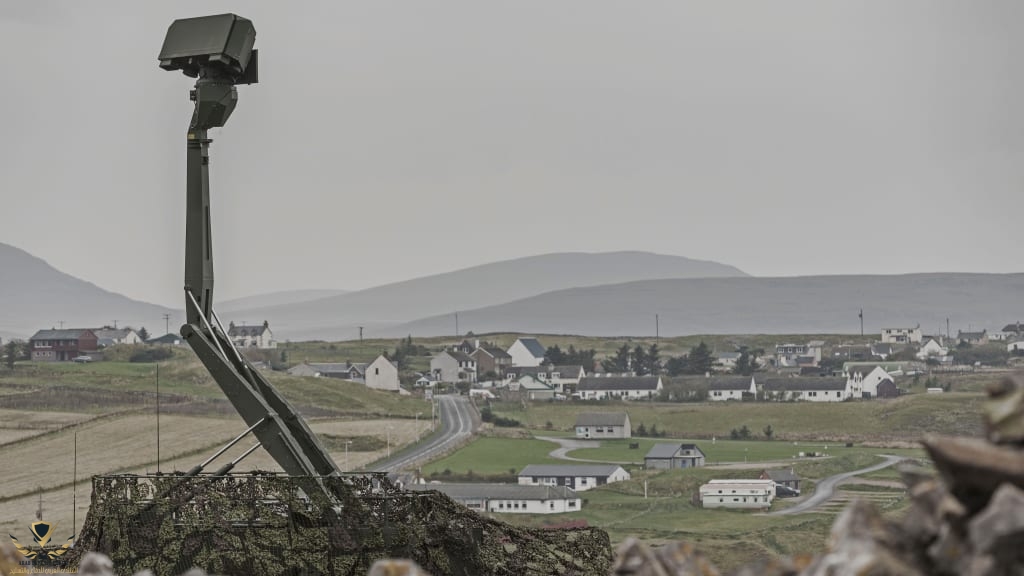

يعتمد في الكشف المبكر على رادار الزرافة السويدي الشهير Giraffe AMB الموضوع على سارية بارتفاع 12 بمتر لتخفيف تداخل الابنية والاشجار


مشاهدة المرفق 714144

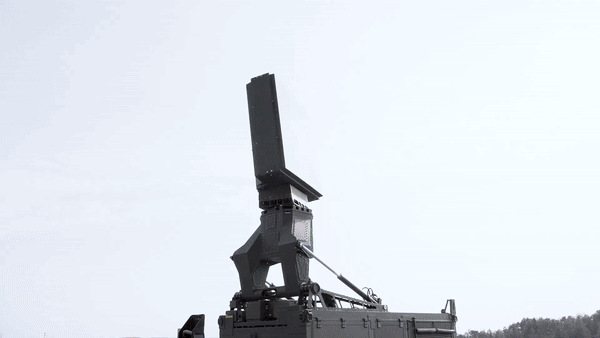

قادر على اكتشاف الاهداف الصغيرة السريعة والبطيئة وتمييزها واعطاء المشغل خيارات لتصنيفها كمعادية او تجاهلها


مشاهدة المرفق 714147

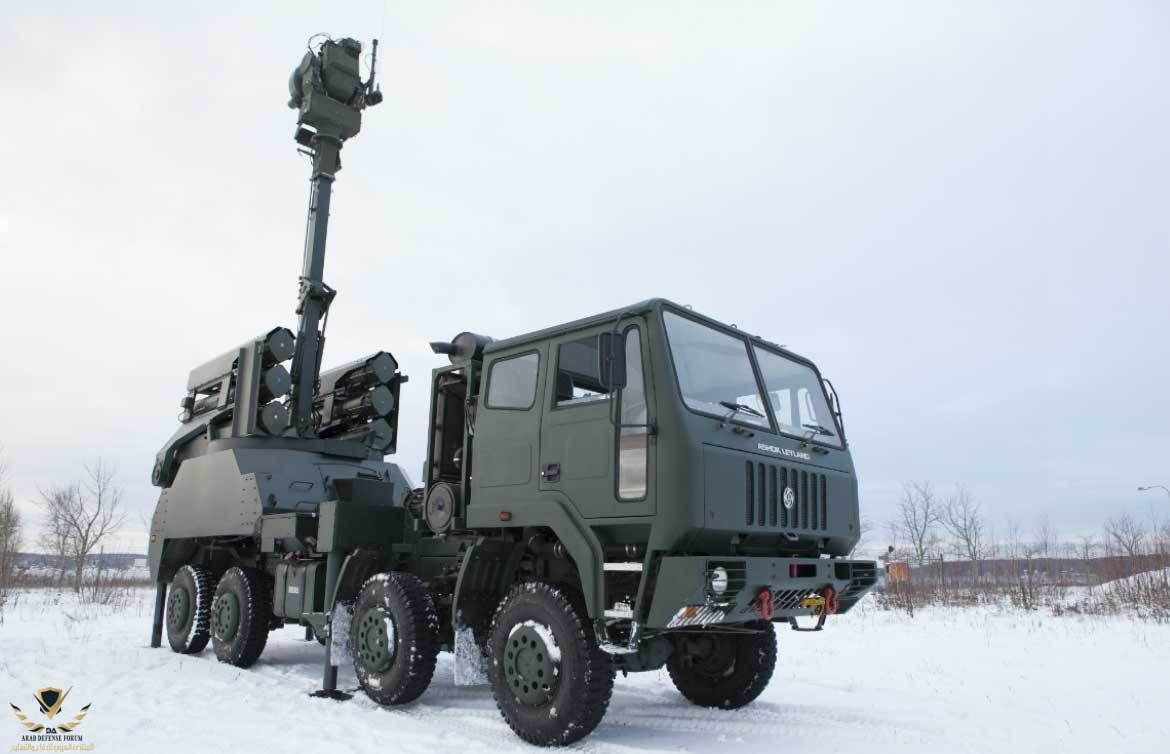

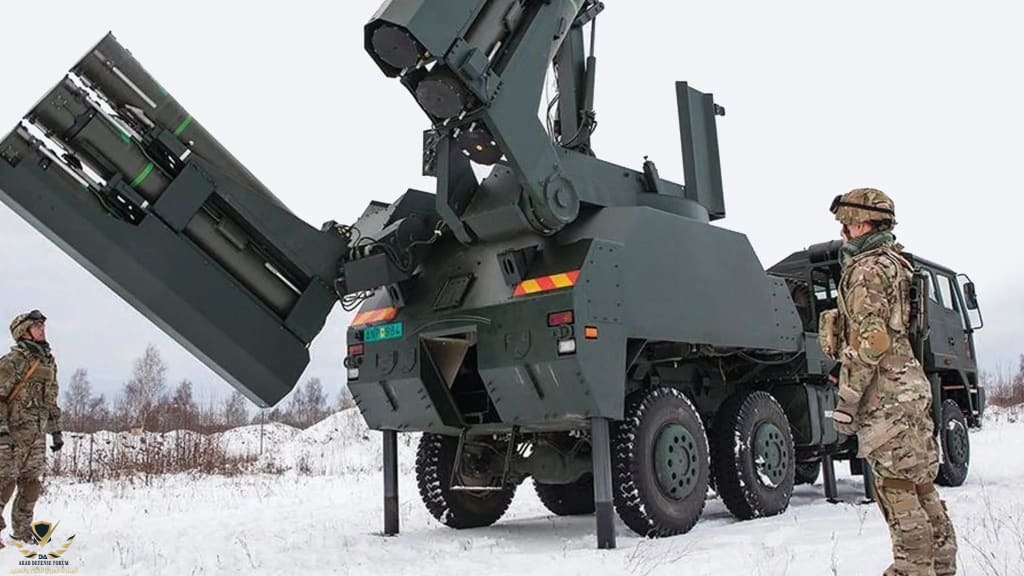

بالاضافة لاربع عربات اشتباك حاملة للصواريخ مزودة بكاميرا حرارية ورادار اشتباك مستقل بارتفاع ثمانية امتار وستة صواريخ لكل عربة


مشاهدة المرفق 714149


مشاهدة المرفق 714150

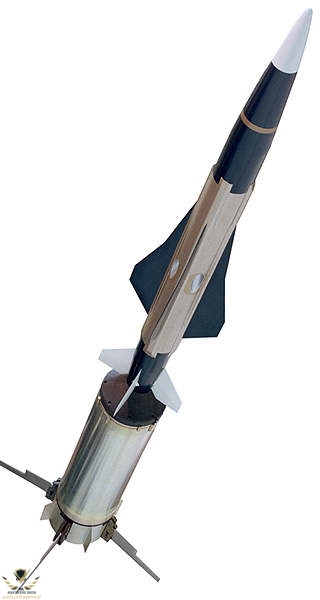

الصاروخ يعتمد على الصاروخ قصير المدى RBS 70 ولكن تم تزويده ببوستر دافع اضافي


مشاهدة المرفق 714151

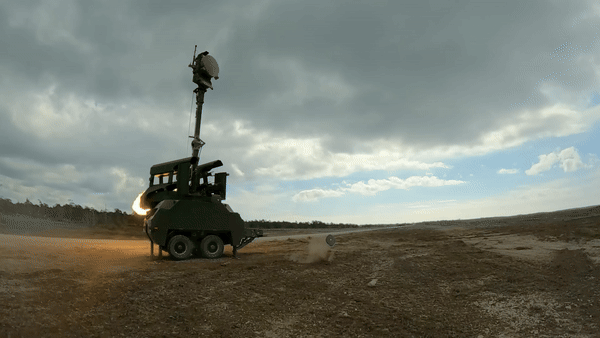

مايعطيه مدى حتى 20 كم وارتفاع حتى 15كم وسرعة اكبر من 2 ماخ

مشاهدة المرفق 714152

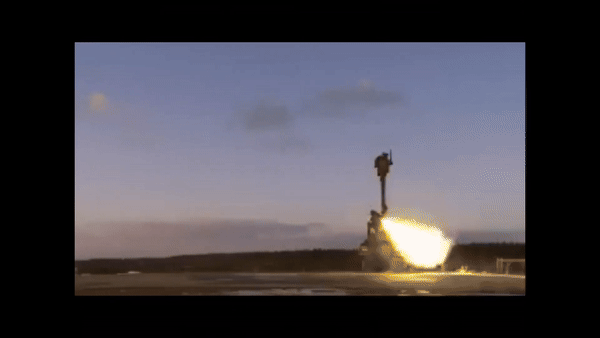

مشاهدة المرفق 714154

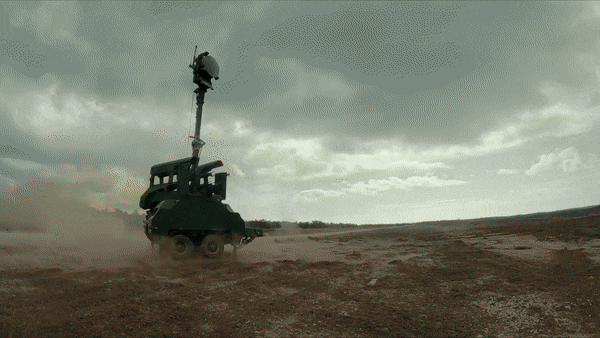

مشاهدة المرفق 714157


يمكن نشر عربات النظام بشكل متباعد مع وصلة بيانات بحيث يحمي منطقة مساحتها 1500كم

تم نشر النظام في جزيرة غوتلاند بعد التوترات الاخيرة مع روسيا

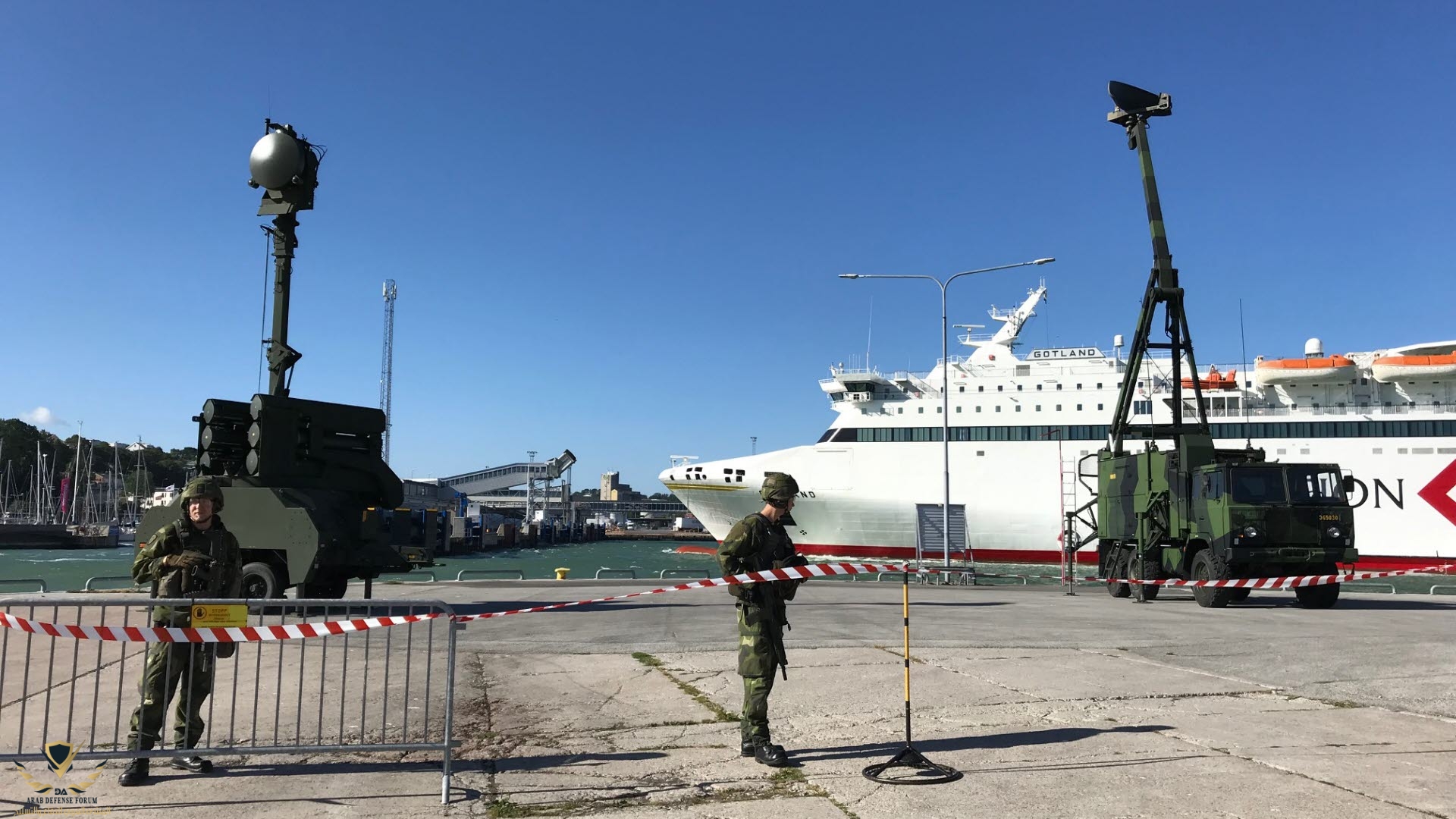

مشاهدة المرفق 714158​

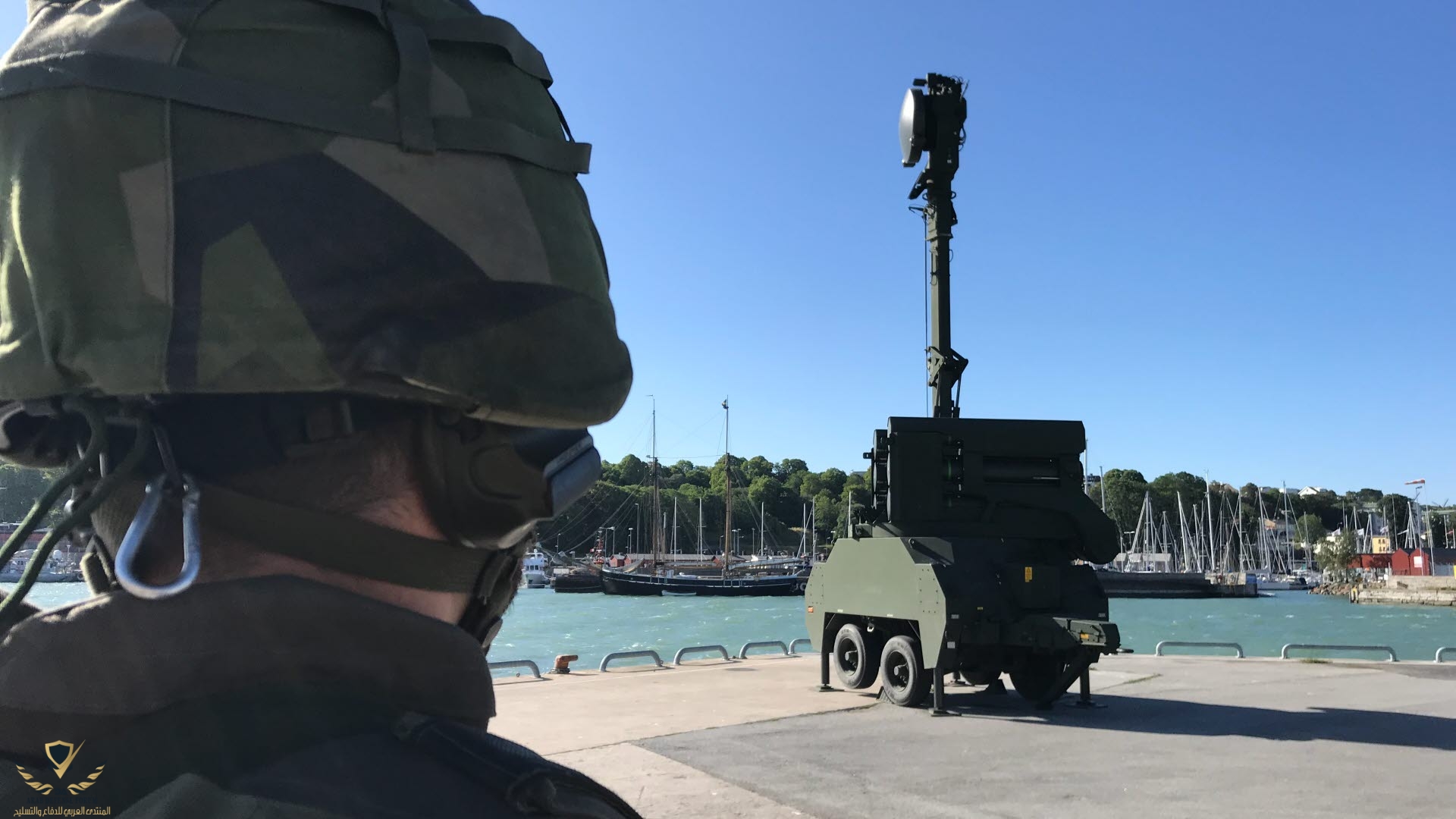

مشاهدة المرفق 714159

اهداء الى جميع اعضاء وزوار المنتدى
​

ياعيني ياعيني داخل بقوة ما شاءالله

الموضوع مميز والتنسيق رائع



[برلين]

تستاهل تقييم الاخ....اتمنى ان تواصل بإثراء المنتدى بالمزيد من المواضيع....



[Al Mansour]

هو نظام دفاع جوي سويدي قصير/متوسط المدى يسمى في السويد (Robotsystem 23)


مشاهدة المرفق 714143


يعتمد في الكشف المبكر على رادار الزرافة السويدي الشهير Giraffe AMB الموضوع على سارية بارتفاع 12 متر لتخفيف تداخل الابنية والاشجار


مشاهدة المرفق 714144


قادر على اكتشاف الاهداف الصغيرة السريعة والبطيئة وتمييزها واعطاء المشغل خيارات لتصنيفها كمعادية او تجاهلها


مشاهدة المرفق 714147


بالاضافة لاربع عربات اشتباك حاملة للصواريخ مزودة بكاميرا حرارية ورادار اشتباك مستقل بارتفاع ثمانية امتار وستة صواريخ لكل عربة


مشاهدة المرفق 714149


مشاهدة المرفق 714150


الصاروخ يعتمد على الصاروخ قصير المدى RBS 70 ولكن تم تزويده ببوستر دافع اضافي


مشاهدة المرفق 714151


مايعطيه مدى حتى 20 كم وارتفاع حتى 15كم وسرعة اكبر من 2 ماخ

مشاهدة المرفق 714152


مشاهدة المرفق 714154


مشاهدة المرفق 714157


يمكن نشر عربات النظام بشكل متباعد مع وصلة بيانات بحيث يحمي منطقة مساحتها 1500كم

تم نشر النظام في جزيرة غوتلاند بعد التوترات الاخيرة مع روسيا


مشاهدة المرفق 714158​

مشاهدة المرفق 714159

اهداء الى جميع اعضاء وزوار المنتدى
​

عامل التكلفه مهم، السويد دائماً أسعار سلاحها مبالغ فيها
عامة مجهود مميز منك سويدن



[سمسم]

وش هذا



[حميد707]

وش هذا

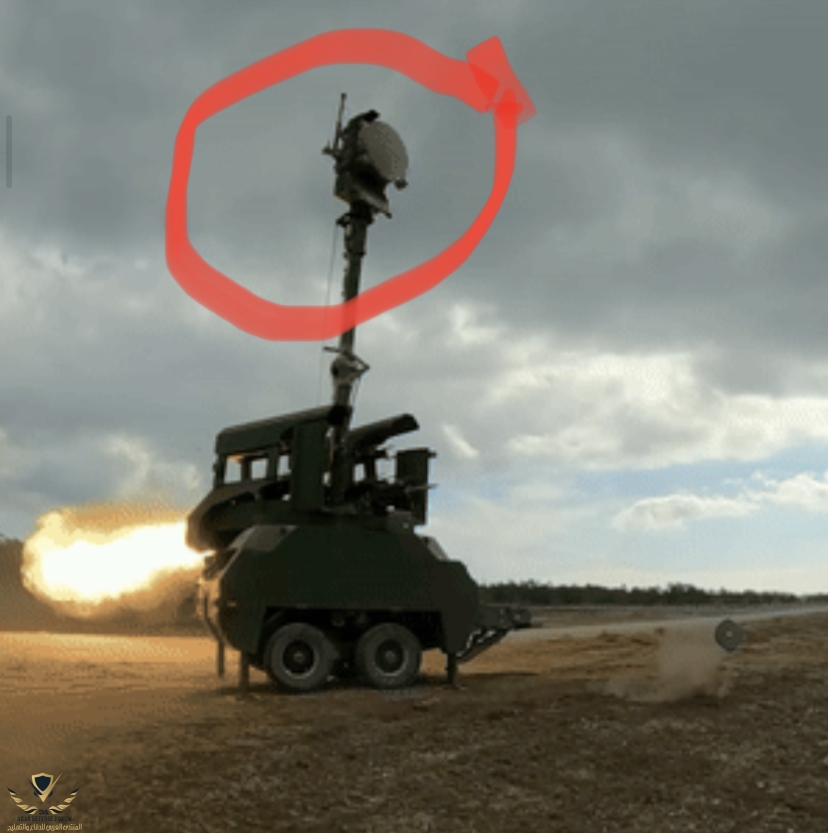

مشاهدة المرفق 714296

لو قرأت الموضوع زين يا سمسم كان عرفت
​

بالاضافة لاربع عربات اشتباك حاملة للصواريخ مزودة بكاميرا حرارية ورادار اشتباك مستقل بارتفاع ثمانية امتار وستة صواريخ لكل عربة



[sweden2023]

وش هذا
مشاهدة المرفق 714296​

كاميرا حرارية + رادار الاشتباك في عربة الصواريخ المستقل عن الرادار الاساسي في النظام

يستخدم اثناء الاشتباك ولقيادة الصاروخ لهدفه بعد الحصول على معلومات الهدف من الرادار الاساسي ذي القدرة الاعلى

يرفع على صاري لاعلى لتخفيف التداخل من العوائق كالابنية والاشجار

ذكرت بعض المصادر التي راجعتها اثناء كتابة الموضوع ان عربة الاشتباك بامكانها العمل بشكل مستقل في الحالات الطارئة
​



[محمد army]

من الدول العجيبة السويد صغيرة ولكنها رائدة بالتصنيع العسكري



[larbi]

مضيعة للميزانية بسبب الاعتماد على صاروخ في الاصل مضاد للدروع ومروحيات الانزال
الستب اسفله +manmads افضل
الجهة المطورة منفصلة على الواقع ولو تم استخدام صاروخ الVT-1 وتجاوز الصراعات التسويقية كان سيكون للنظام معنى
هذا مثال على الانظمة التي تستحق لقب الخردة الذي يقال في المنتدى بناء على الfanboyism



[larbi]

عامل التكلفه مهم، السويد دائماً أسعار سلاحها مبالغ فيها
عامة مجهود مميز منك سويدن

يب زد على ان وجو هذه المنظومة الذي لامعنى له المستشعرات المستخدمة مكلفة
المصيبة ان هناك مشاريع مثل هذا الذي تكون مجرد placeholder لميزانية ما او فساد ...
تنجح في التصدير لدول عربية



[sweden2023]

مضيعة للميزانية بسبب الاعتماد على صاروخ في الاصل مضاد للدروع ومروحيات الانزال​

RBS 70 هو صاروخ دفاع جوي بالاصل لكن يملك امكانية الاشتباك مع الدروع
​

يب زد على ان وجو هذه المنظومة الذي لامعنى له المستشعرات المستخدمة مكلفة
المصيبة ان هناك مشاريع مثل هذا الذي تكون مجرد placeholder لميزانية ما او فساد ...
تنجح في التصدير لدول عربية​

النظام صمم في التسعينات وبدأ العمل في بدايات ال 2000 لذا كان مفيدا وقتها لم تكن الدرونات في التطور الحالي لها
​



[larbi]

RBS 70 هو صاروخ دفاع جوي بالاصل لكن يملك امكانية الاشتباك مع الدروع



النظام صمم في التسعينات وبدأ العمل في بدايات ال 2000 لذا كان مفيدا وقتها لم تكن الدرونات في التطور الحالي لها
​

الخيارات التي ذكرتها في ردي مصممة قبل ذلك
لكن الصاروخ الذي ذكرته يستطيع التعامل مع أهداف لديها Delta V اكبر بكثير (dual pulse motor)
لاتستخدم side nozzlesالتي توجد في الRBS 70 للطيران في مسار منحني بشكل أفضل لأنه في الأصل تصميم مضاد للدروع.
لا تستخدم توجيه beam riding الذي سيحد من المناورة والقدرة على الاشتباكات ضد الأهداف الجوية ويسهل خسارة الاغلاق أمام الأهداف الhigh subsonic و الsupersonic.
أيضا دون توجيه command guidance برادار اشتباك دقيق الاشتباكات مع الأهداف الصغيرة ك المسيرات الانتحاري ولو واحدة سيكون صعب جدا.

هذا ناهيك عن حركية المنظومة ككل ...



[sweden2023]

هل ممكن ان تشرح هذه النقطة اكثر واي مستشعرات تقصدها؟

​

المستشعرات المستخدمة مكلفة​

ممكن امثلة عن صواريخ دفاع جوي قصيرة المدى تطير بمسار منحني؟
​

لاتستخدم side nozzlesالتي توجد في الRBS 70 للطيران في مسار منحني بشكل أفضل لأنه في الأصل تصميم مضاد للدروع​

هل تقصد لايوجد رادار اشتباك في المنظومة؟
​

أيضا دون توجيه command guidance برادار اشتباك دقيق الاشتباكات مع الأهداف الصغيرة ك المسيرات الانتحاري ولو واحدة سيكون صعب جدا​
