:بداية:

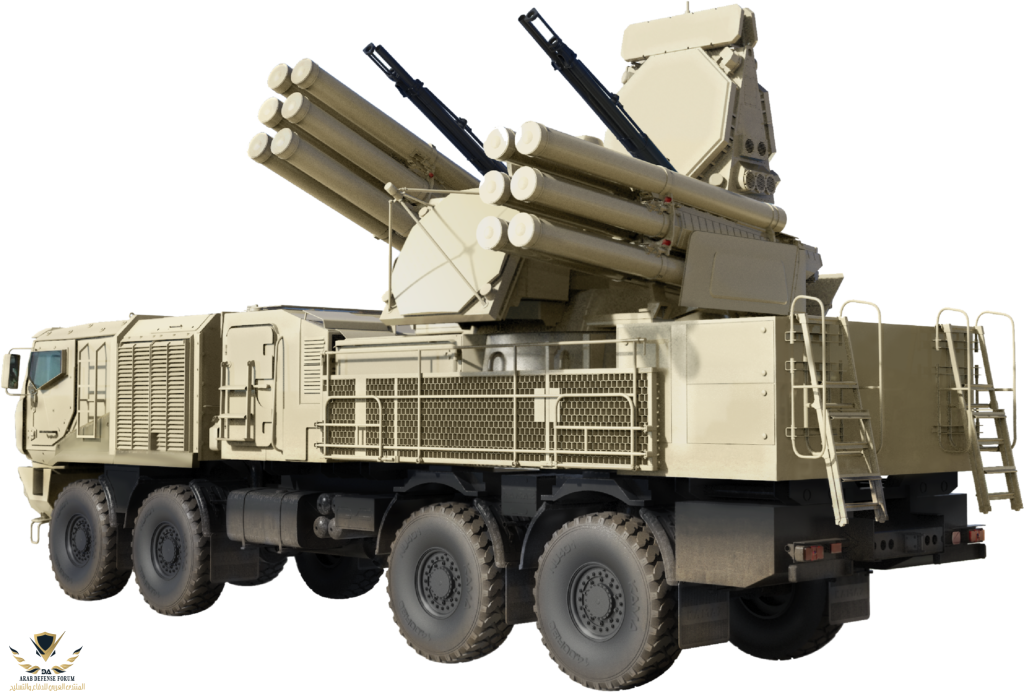

Pantsir-S1M ADMGS




Pantsir-S1M هي منظومة دفاع جوي صاروخية ومدفعية ADMGS قصير/ متوسط المدى مصمم للدفاع الجوي عن المنشآت والمناطق العسكرية والإدارية والصناعية. كُشف عنه لأول مره في معرض IDEX 2019 ،



تم تصميم Pantsir-S1M لمواجهة مجموعة واسعة من التهديدات الجوية مقارنة بنسخ Pantsir-S التي سبقته والتي اكتسبت سمعة سيئة في مواجهة الأهداف التي تحلق على علو منخفض وقد تم تصميم Pantsir-S1M للتعامل مع الطائرات ذات الأجنحة الثابتة والمروحيات وصواريخ كروز والصواريخ الباليستية قصيرة المدى وشبه الإستراتيجية وقذائف MLRS و الأسلحة ذات الدقة العالية بالإضافة إلى تعزيز قدرات قوات الدفاع الجوي ضد هجوم جوي مكثف.

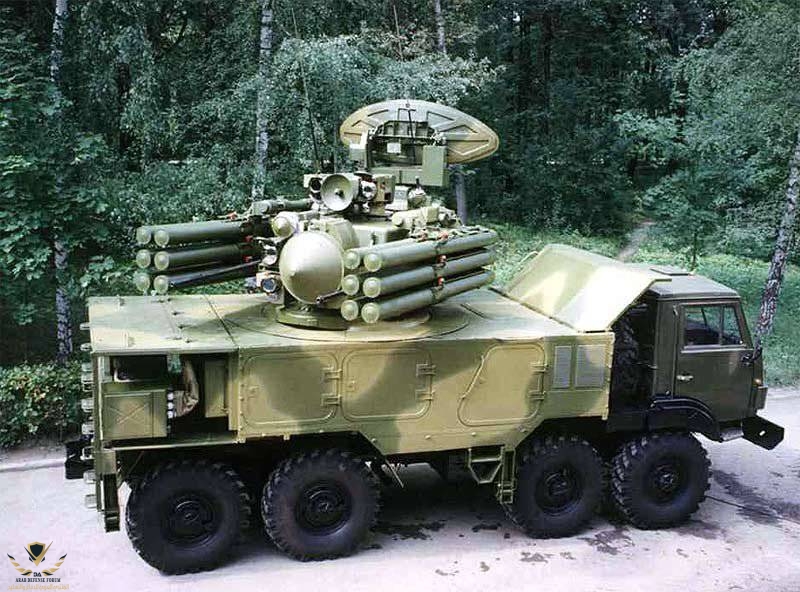

لمحة تاريخية:






يعود أصل نظام الدفاع الجوي بانتسير إلى برنامج الدفاع الجوي للاتحاد السوفييتي في سبعينيات وثمانينيات القرن العشرين. وكان المفهوم الأصلي هو تطوير نظام دفاع جوي متحرك قصير المدى يمكنه توفير الحماية للقوات البرية ضد الطائرات التي تحلق على ارتفاع منخفض والمروحيات والمركبات الجوية غير المأهولة.

بدأ تطوير نظام بانتسير في تسعينيات القرن العشرين، وتم اختبار النماذج الأولية الأولى في أوائل العقد الأول من القرن الحادي والعشرين. وقد تم تصميم النظام وتطويره من قبل شركة KBP Instrument Design Bureau الروسية 🇷🇺.

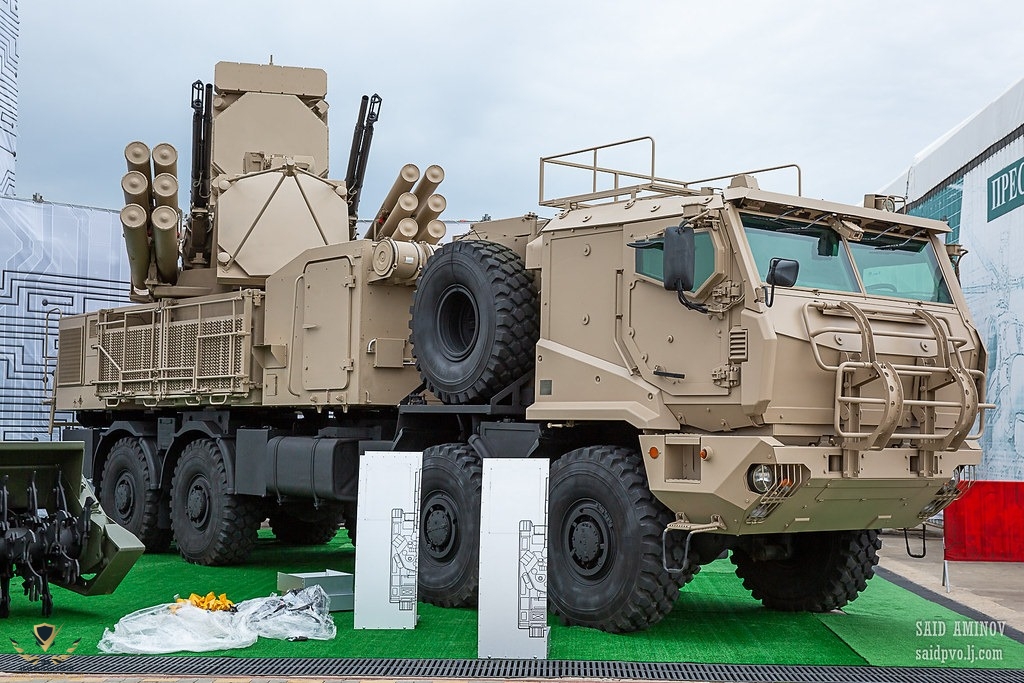

يتألف نظام بانتسير من مجموعة من أنظمة الصواريخ والمدفعية المثبتة على منصة متحركة. والنظام مزود بمجموعة من أجهزة الاستشعار، بما في ذلك رادار للكشف الجوي ورادار تتبع الأهداف ، وأجهزة استشعار كهروضوئية، وجهاز تحديد المدى بالليزر، والتي توفر وعيًا شاملاً بالموقف وتمكن النظام من اكتشاف الأهداف وتتبعها على مسافة بعيدة.




و نظراً لتغير التهديدات الجوية بشكل كبير، و اكتساب خبرة واسعة في استخدام نظام الأسلحة القتالي، و تحديد اتجاهات التطور الإضافي لأصول الهجوم الجوي، و إدراك الخطر الحقيقي الذي تشكله الطائرات بدون طيار الصغيرة والقنابل الموجهة الدقيقة

،قرر مكتب تصميم KBP إنشاء جيل جديد من نظام الصواريخ والمدافع قصيرة المدى للدفاع الجوي ( Pantsir-S1M ) وتلبي الحلول الهندسية المنفذة جميع المتطلبات الحالية والمستقبلية المفروضة على مواجهة التهديدات الجوية الحديثة وتتفوق على نظيراتها الحالية. وبالمقارنة بنظام Pantsir-S1 المنتج بشكل متسلسل، يستخدم Pantsir-S1M الجديد صواريخ أرض-جو عالية السرعة بمدى اشتباك يصل إلى 30 كم وارتفاع يصل إلى 18 كم، مع رأس حربي حركي من النوع الستاري يدفع سحابة من الشظايا عالية الكثافة أمام الهدف ، وهذا يوفر اشتباكًا فعالًا مع الهدف بسبب السرعة الحركية الأسرع من الصوت الممنوحة لصاروخ أرض-جو بعد الإقلاع؛ وتباطؤ منخفض في المسار وسرعة إضافية للهدف القادم؛ ومحاذاة الهدف ومنطقة تغطية الصواريخ الخارقة بسرعات ضرب عالية للغاية وصاروخ آخر قصير مدى مصمم خصيصاً لمواجهة الطائرات بدون طيار والقنابل الموجهة والصواريخ الجوالة.

و لا تقتصر التحسينات التي تم تنفيذها في نظام Pantsir-S1M على إدخال نوع جديد من الصواريخ المضادة للطائرات فحسب، ومن أجل تعزيز كفاءة استخدام الصواريخ المضادة للطائرات ، تم أيضًا ترقية نظام التحكم مع زيادة عدد الأهداف التي يتم تتبعها بدقة في وضع الرادار إلى أربعة اهداف جوية.






المستشعرات

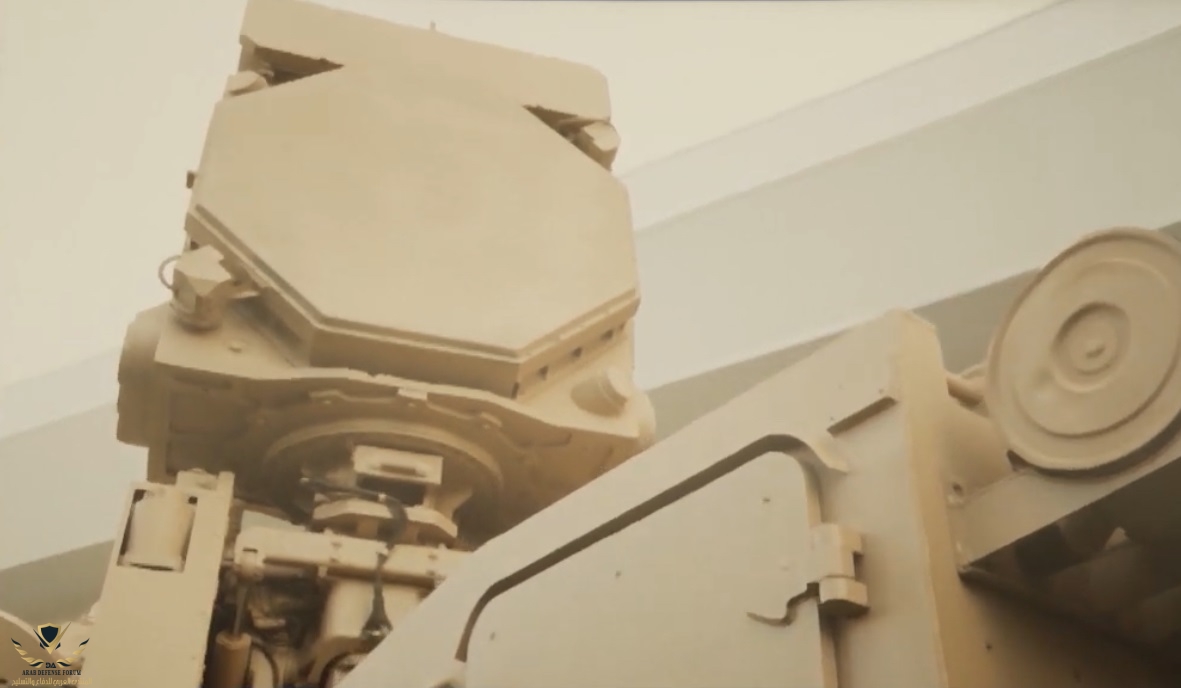

1- رادار البحث الجوي 1RS1-3E RLM-SOC JANUS


رادار S-band ثلاثي الأبعاد مزود بمصفوفتين تعمل بتقنية (AESA) قادر على تتبع ( 40 هدف ) و بمدى كشف أقصى يصل الى ( 80 كم ) ومجهز الرادار بهوائي نظام تحديد هوية الصديق أو العدو (IFF)

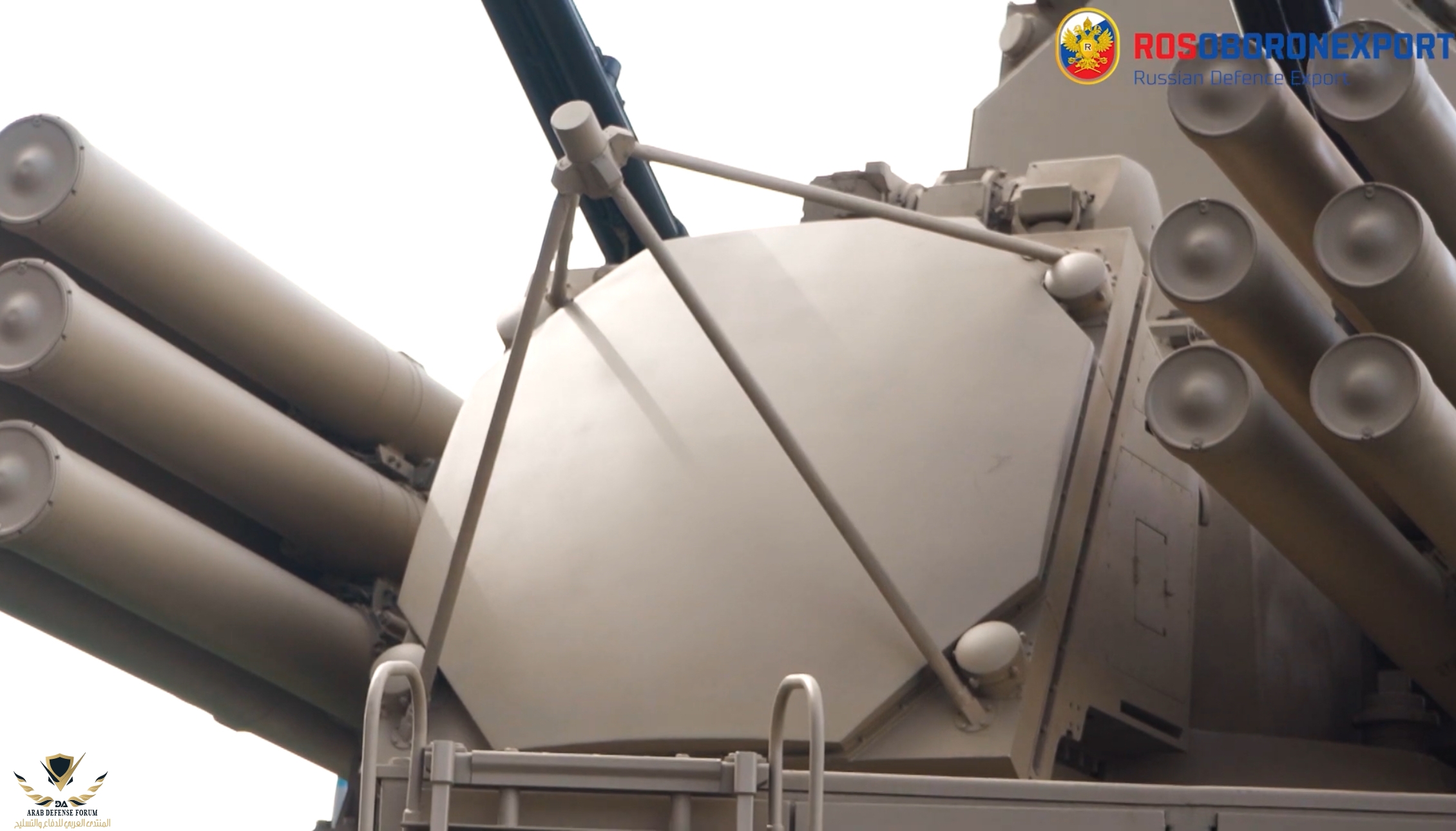

2- رادار التتبع والاشتباك 1RS-3 TTR


الجيل الجديد من رادارات التتبع والاشتباك والذي يعمل بتقنية (AESA) في هذا الرادار تم مضاعفة مدى التتبع والاشتباك مقارنة بالرادار السابق 1RS2-E Shlem ، الرادار قادر على تتبع والاشتباك مع ( 4 اهداف ) ويصل مداه الى اكثر من ( 50 كم )

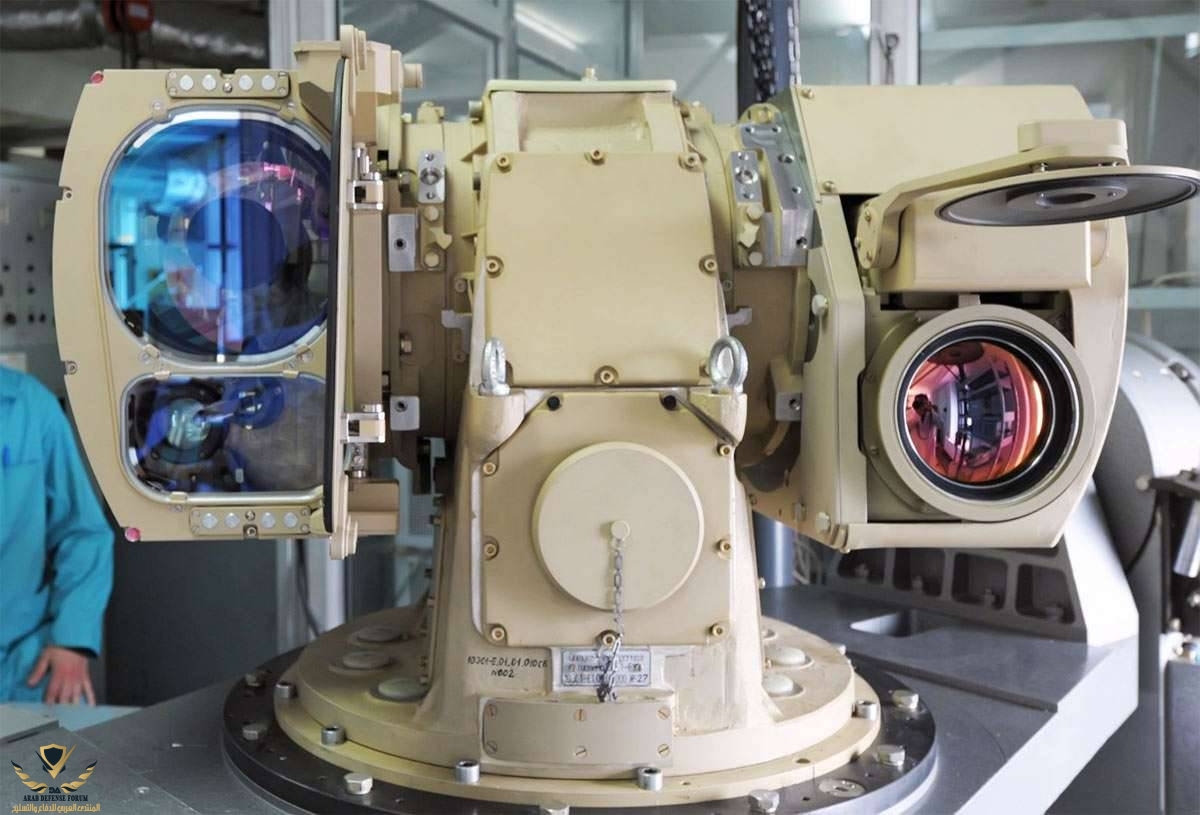

3- النظام البصري الإلكتروني 10ES1-E



يتضمن النظام البصري الإلكتروني على قنوات التصوير الحراري والتلفزيوني، وجهاز تحديد المدى بالليزر، وجهاز تتبع تلفزيوني تلقائي، ومستشعر بصري إلكتروني لتحديد موقع الصاروخ أرض-جو. وهو يتيح التحديد التلقائي وشبه التلقائي لإحداثيات الصاروخ والهدف في النطاق البصري، ومراقبة المجال الجوي، والبحث عن الهدف من قبل المشغل، وقياس المدى إلى الهدف. هذا النظام قادر على العمل في ظل ظروف الجوية المنخفضة، مع نطاق أداء يتجاوز الرؤية الجوية بمقدار 5 إلى 10 مرات. ونتيجة لذلك، يمكن للنظام البصري الإلكتروني اكتشاف الأهداف وتحديد إحداثيات إسقاطاتها الأمامية والجانبية بمستوى محدد من الدقة.


يتيح الكمبيوتر المركزي ذو الأداء المتزايد وسعة الذاكرة الموسعة، بالإضافة إلى برمجة اللغة عالية المستوى، إعادة ترميز البيانات. يوفر نظام التوجيه الراداري البصري متعدد الأوضاع ومتعدد الأطياف المتكامل الذي يعمل في نطاقات الموجات dm وmm وIR مناعة عالية لنظام Pantsir-S1M ضد التشويش، وبالتالي زيادة كبيرة في الأداء القتالي.


النظام البصري قادر على رصد الاهداف من مسافة تصل الى ( 26 كم )






التسليح



جُهز النظام بـ 12 أنبوب إطلاق صواريخ أحادية وكذلك انبوب رباعي من نوع TKB-1056 للصواريخ قصيرة المدى وكذلك مدفعين رشاش

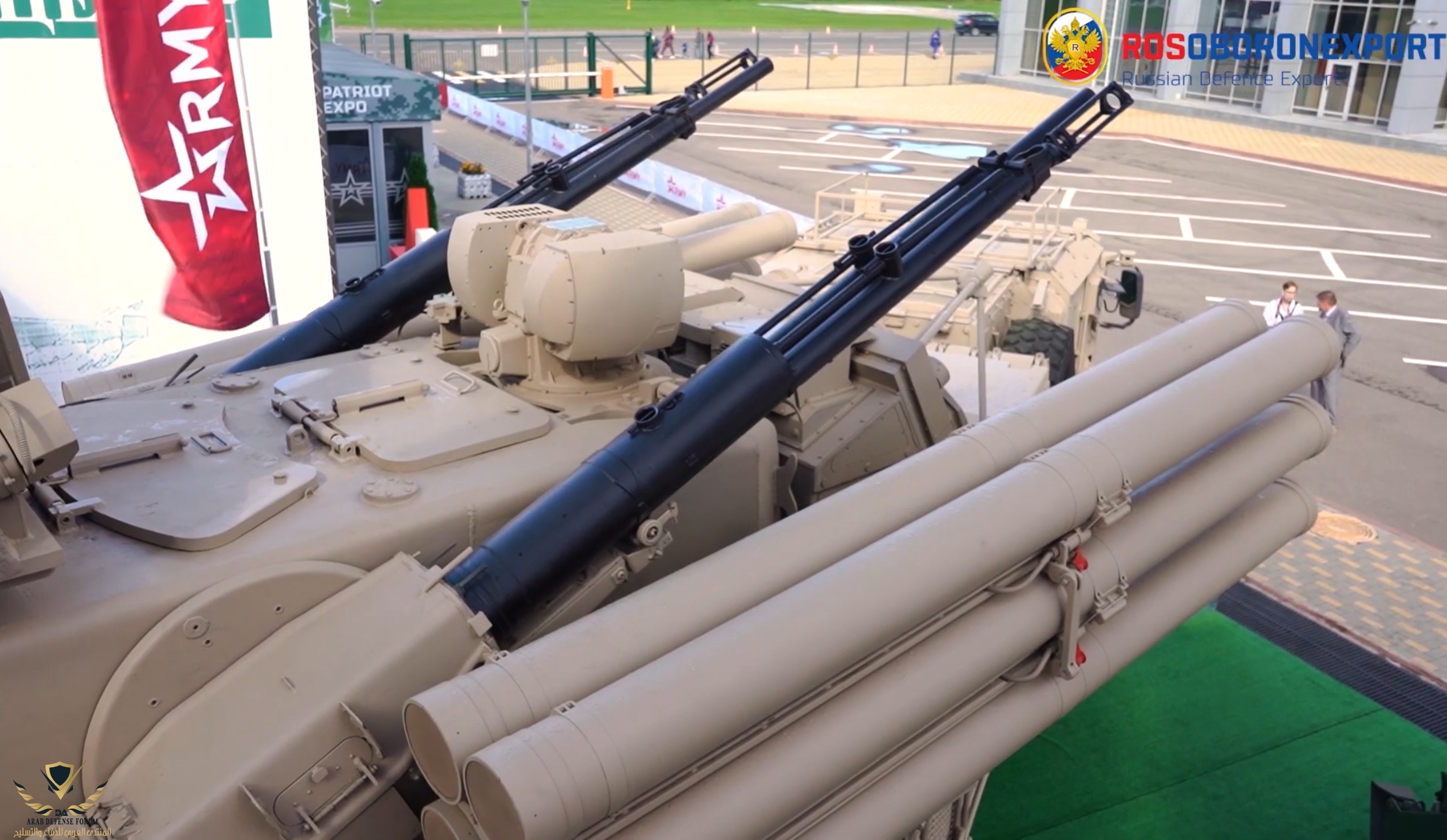

1- مدفع الرشاش 2A38M

جُهز نظام Pantsir-S1M بمدفعين أوتوماتيكية من نوع ( 2A38M ) عيار 30 ملم يطلقان النار بمعدل يصل الى 5000 طلقة في الدقيقة وفي نطاق اشتباك يصل الى ( 4 كم ) وإرتفاع ( 3 كم ) وبالإمكان استخدام ذخيرة متنوعه HE-Tو HE-I (مزودة بصمام A-670) وAPT

2024-08-23 05.03.48.jpg

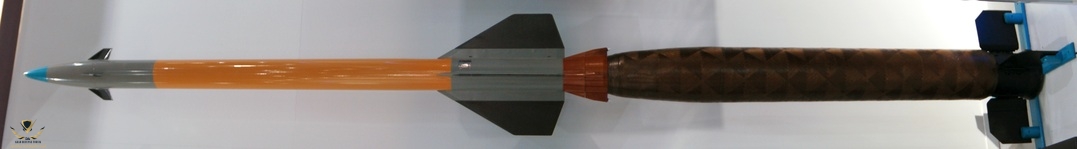

2- صاروخ 57E6-E



وهو صاروخ قصير المدى مضاد للطائرات والمروحيات والطائرات بدون طيار وصواريخ الكروز

المدى
20 كم
إرتفاع الاشتباك
15 كم
السرعة
4.5 ماخ

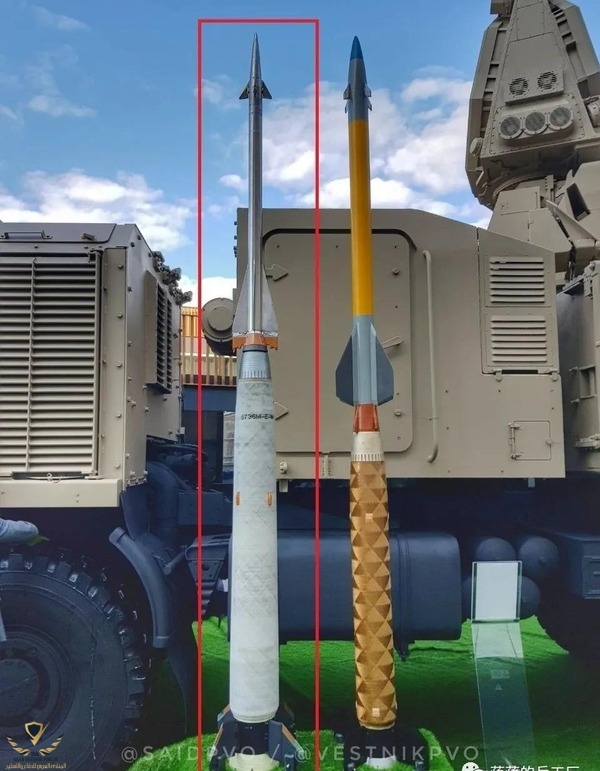

3- صاروخ 57E6M

f0d8393b55d94b8c9e719fe4044975cac9faa0cc (1).jpeg


وهو صاروخ Hypersonic قصير/ متوسط المدى مضاد للطائرات المأهولة والمسيّرة عن بعد والصواريخ الجوالة والمروحيات والصواريخ الباليتسية التكتيكية.


المدى
30 كم
إرتفاع الإشتباك
18 كم
السرعة
5.8 ماخ

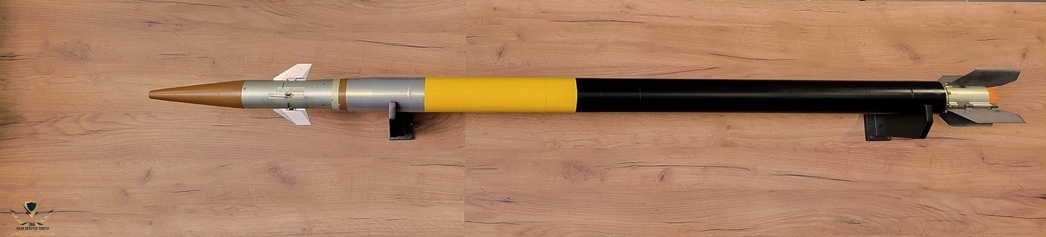

4- صاروخ TKB-1055

FaMijJeXkAEsu2t (1).jpg


هو صاروخ قصير المدى مضاد للطائرات المسيّرة والقنابل الموجهه والصواريخ الجوالة

المدى
7 كم
إرتفاع الإشتباك
5 كم




المنصة





تم تركيب نظام Pantsir-S1M على شاسية شاحنة KAMAZ-53958 و هي شاحنة عسكرية روسية الصنع 8x8 مصممة للعمليات على الطرق الوعرة في التضاريس الصعبة. تم تطوير الشاحنة بواسطة شركة KAMAZ وتستخدمها القوات المسلحة الروسية والقوات المسلحة الأخرى في جميع أنحاء العالم على نطاق واسع.



تتمتع شاحنة KAMAZ-53958 بمحرك ديزل وتتميز بنظام نقل الحركة 8x8، والذي يوفر قوة جر ومرونة ممتازة على التضاريس الصعبة. تتمتع الشاحنة بسعة حمولة تصل إلى 6 أطنان ويمكن تجهيزها بمجموعة من المعدات العسكرية وأنظمة الأسلحة.

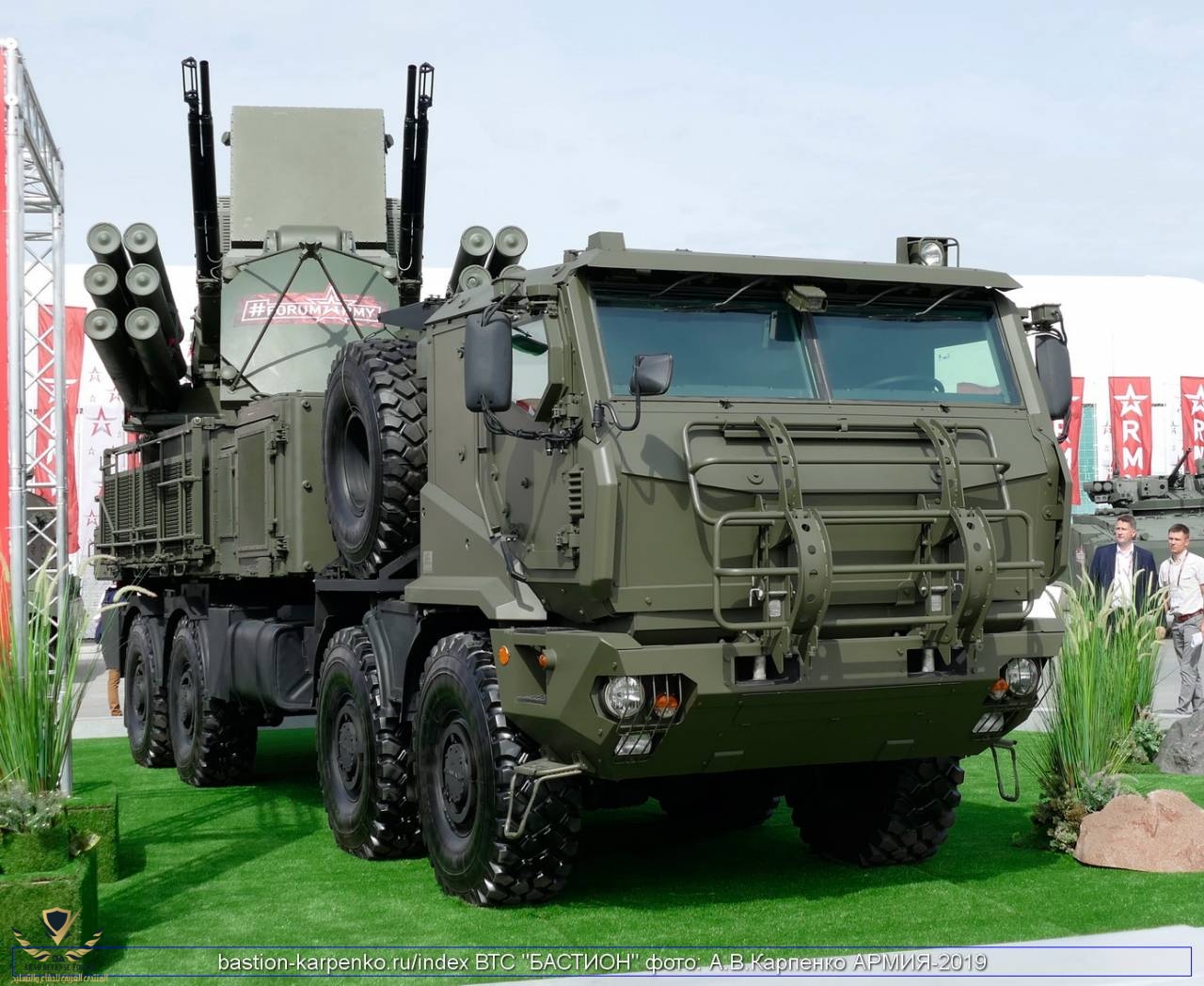

نظام Pantsir-S1M و Pantsir-SM





نظام Pantsir-SM وهو الإصدار الخاص للجيش الروسي والذي يتميز بتجهيزة برادار (AESA) احادي الجانب من نوع ( AFAR ) يصل مداه الى ( 75 كم )

ومن ابرز الفروقات بين النظامين :

يصل مدى الاشتباك لنظام Pantsir-SM الى 40 كم بينما يبلغ أقصى مدى لـ Pantsir-S1M الى 30 كم علاوة على ذلك، يمكن لصاروخ Pantsir-SM التحليق بسرعة مذهلة تبلغ 2000 متر في الثانية بينما تبلغ سرعة الصاروخ لنظام Pantsir-S1M قرابة 1700 متر في الثانية.


وللمزيد عن نظام Pantsir-SM

منظومة الدفاع الجوي الروسية قصيرة/متوسطة المدى Pantsir-SM



- انــــتــــهـــــى -


حميد707

التعديل الأخير:
:بداية:

Pantsir-S1M ADMGS

مشاهدة المرفق 712012


Pantsir-S1M هي منظومة دفاع جوي صاروخية ومدفعية ADMGS قصير/ متوسط المدى مصمم للدفاع الجوي عن المنشآت والمناطق العسكرية والإدارية والصناعية. كُشف عنه لأول مره في معرض IDEX 2019 ،



تم تصميم Pantsir-S1M لمواجهة مجموعة واسعة من التهديدات الجوية مقارنة بنسخ Pantsir-S التي سبقته والتي اكتسبت سمعة سيئة في مواجهة الأهداف التي تحلق على علو منخفض وقد تم تصميم Pantsir-S1M للتعامل مع الطائرات ذات الأجنحة الثابتة والمروحيات وصواريخ كروز والصواريخ الباليستية قصيرة المدى وشبه الإستراتيجية وقذائف MLRS و الأسلحة ذات الدقة العالية بالإضافة إلى تعزيز قدرات قوات الدفاع الجوي ضد هجوم جوي مكثف.



لمحة تاريخية:

مشاهدة المرفق 712017





يعود أصل نظام الدفاع الجوي بانتسير إلى برنامج الدفاع الجوي للاتحاد السوفييتي في سبعينيات وثمانينيات القرن العشرين. وكان المفهوم الأصلي هو تطوير نظام دفاع جوي متحرك قصير المدى يمكنه توفير الحماية للقوات البرية ضد الطائرات التي تحلق على ارتفاع منخفض والمروحيات والمركبات الجوية غير المأهولة.

بدأ تطوير نظام بانتسير في تسعينيات القرن العشرين، وتم اختبار النماذج الأولية الأولى في أوائل العقد الأول من القرن الحادي والعشرين. وقد تم تصميم النظام وتطويره من قبل شركة KBP Instrument Design Bureau الروسية 🇷🇺.

يتألف نظام بانتسير من مجموعة من أنظمة الصواريخ والمدفعية المثبتة على منصة متحركة. والنظام مزود بمجموعة من أجهزة الاستشعار، بما في ذلك رادار للكشف الجوي ورادار تتبع الأهداف ، وأجهزة استشعار كهروضوئية، وجهاز تحديد المدى بالليزر، والتي توفر وعيًا شاملاً بالموقف وتمكن النظام من اكتشاف الأهداف وتتبعها على مسافة بعيدة.

مشاهدة المرفق 712015


و نظراً لتغير التهديدات الجوية بشكل كبير، و اكتساب خبرة واسعة في استخدام نظام الأسلحة القتالي، و تحديد اتجاهات التطور الإضافي لأصول الهجوم الجوي، و إدراك الخطر الحقيقي الذي تشكله الطائرات بدون طيار الصغيرة والقنابل الموجهة الدقيقة

،قرر مكتب تصميم KBP إنشاء جيل جديد من نظام الصواريخ والمدافع قصيرة المدى للدفاع الجوي ( Pantsir-S1M ) وتلبي الحلول الهندسية المنفذة جميع المتطلبات الحالية والمستقبلية المفروضة على مواجهة التهديدات الجوية الحديثة وتتفوق على نظيراتها الحالية. وبالمقارنة بنظام Pantsir-S1 المنتج بشكل متسلسل، يستخدم Pantsir-S1M الجديد صواريخ أرض-جو عالية السرعة بمدى اشتباك يصل إلى 30 كم وارتفاع يصل إلى 18 كم، مع رأس حربي حركي من النوع الستاري يدفع سحابة من الشظايا عالية الكثافة أمام الهدف ، وهذا يوفر اشتباكًا فعالًا مع الهدف بسبب السرعة الحركية الأسرع من الصوت الممنوحة لصاروخ أرض-جو بعد الإقلاع؛ وتباطؤ منخفض في المسار وسرعة إضافية للهدف القادم؛ ومحاذاة الهدف ومنطقة تغطية الصواريخ الخارقة بسرعات ضرب عالية للغاية وصاروخ آخر قصير مدى مصمم خصيصاً لمواجهة الطائرات بدون طيار والقنابل الموجهة والصواريخ الجوالة.

و لا تقتصر التحسينات التي تم تنفيذها في نظام Pantsir-S1M على إدخال نوع جديد من الصواريخ المضادة للطائرات فحسب، ومن أجل تعزيز كفاءة استخدام الصواريخ المضادة للطائرات ، تم أيضًا ترقية نظام التحكم مع زيادة عدد الأهداف التي يتم تتبعها بدقة في وضع الرادار إلى أربعة اهداف جوية.






المستشعرات






1- رادار البحث الجوي 1RS1-3E RLM-SOC JANUS

مشاهدة المرفق 712019


رادار S-band ثلاثي الأبعاد مزود بمصفوفتين تعمل بتقنية (AESA) قادر على تتبع ( 40 هدف ) و بمدى كشف أقصى يصلى الى ( 80 كم ) ومجهزالرادار بهوائي نظام تحديد هوية الصديق أو العدو (IFF)




2- رادار التتبع والاشتباك 1RS-3 TTR

مشاهدة المرفق 712020

الجيل الجديد من رادارات التتبع والاشتباك والذي يعمل بتقنية (AESA) في هذا الرادار تم مضاعفة مدى التتبع والاشتباك مقارنة بالرادار السابق 2RL80E VNIIRT ، الرادار قادر على تتبع والاشتباك مع ( 4 اهداف ) ويصل مداه الى اكثر من ( 50 كم )




3- النظام البصري الإلكتروني 10ES1-E


مشاهدة المرفق 712021


يتضمن النظام البصري الإلكتروني على قنوات التصوير الحراري والتلفزيوني، وجهاز تحديد المدى بالليزر، وجهاز تتبع تلفزيوني تلقائي، ومستشعر بصري إلكتروني لتحديد موقع الصاروخ أرض-جو. وهو يتيح التحديد التلقائي وشبه التلقائي لإحداثيات الصاروخ والهدف في النطاق البصري، ومراقبة المجال الجوي، والبحث عن الهدف من قبل المشغل، وقياس المدى إلى الهدف. هذا النظام قادر على العمل في ظل ظروف الجوية المنخفضة، مع نطاق أداء يتجاوز الرؤية الجوية بمقدار 5 إلى 10 مرات. ونتيجة لذلك، يمكن للنظام البصري الإلكتروني اكتشاف الأهداف وتحديد إحداثيات إسقاطاتها الأمامية والجانبية بمستوى محدد من الدقة.


يتيح الكمبيوتر المركزي ذو الأداء المتزايد وسعة الذاكرة الموسعة، بالإضافة إلى برمجة اللغة عالية المستوى، إعادة ترميز البيانات. يوفر نظام التوجيه الراداري البصري متعدد الأوضاع ومتعدد الأطياف المتكامل الذي يعمل في نطاقات الموجات dm وmm وIR مناعة عالية لنظام Pantsir-S1M ضد التشويش، وبالتالي زيادة كبيرة في الأداء القتالي.


النظام البصري قادر على رصد الاهداف من مسافة تصل الى ( 26 كم )



التسليح




1- مدفع الرشاش 2A38M

مشاهدة المرفق 712022

جُهز نظام Pantsir-S1M بمدفعين أوتوماتيكية من نوع ( 2A38M ) عيار 30 ملم يطلقان النار بمعدل يصل الى 5000 طلقة في الدقيقة وفي نطاق اشتباك يصل الى ( 4 كم ) وإرتفاع ( 3 كم ) وبالإمكان استخدام ذخيرة متنوعه HE-Tو HE-I (مزودة بصمام A-670) وAPT




2- صاروخ 57E6-E

مشاهدة المرفق 712023

وهو صاروخ قصير المدى مضاد للطائرات والمروحيات والطائرات بدون طيار وصواريخ الكروز

المدى
20 كم
إرتفاع الاشتباك
15 كم
السرعة
4.5 ماخ




3- صاروخ 57E6M

مشاهدة المرفق 712024


وهو صاروخ Hypersonic قصير/ متوسط المدى مضاد للطائرات المأهولة والمسيّرة عن بعد والصواريخ الجوالة والمروحيات والصواريخ الباليتسية التكتيكية.


المدى
30 كم
إرتفاع الإشتباك
18 كم
السرعة
5.8 ماخ




4- صاروخ TKB-1055

مشاهدة المرفق 712025

هو صاروخ قصير المدى مضاد للطائرات المسيّرة والقنابل الموجهه والصواريخ الجوالة

المدى
7 كم
إرتفاع الإشتباك
5 كم




المنصة



مشاهدة المرفق 712026

تم تركيب نظام Pantsir-S1M على شاسية شاحنة KAMAZ-53958 و هي شاحنة عسكرية روسية الصنع 8x8 مصممة للعمليات على الطرق الوعرة في التضاريس الصعبة. تم تطوير الشاحنة بواسطة شركة KAMAZ وتستخدمها القوات المسلحة الروسية والقوات المسلحة الأخرى في جميع أنحاء العالم على نطاق واسع.



تتمتع شاحنة KAMAZ-53958 بمحرك ديزل وتتميز بنظام نقل الحركة 8x8، والذي يوفر قوة جر ومرونة ممتازة على التضاريس الصعبة. تتمتع الشاحنة بسعة حمولة تصل إلى 6 أطنان ويمكن تجهيزها بمجموعة من المعدات العسكرية وأنظمة الأسلحة.




نظام Pantsir-S1M و Pantsir-SM



مشاهدة المرفق 712027

نظام Pantsir-SM وهو الإصدار الخاص للجيش الروسي والذي يتميز بتجهيزة برادار (AESA) احادي الجانب من نوع ( AFAR ) يصل مداه الى ( 75 كم )

ومن ابرز الفروقات بين النظامين :

يصل مدى الاشتباك لنظام Pantsir-SM الى 40 كم بينما يبلغ أقصى مدى لـ Pantsir-S1M الى 30 كم علاوة على ذلك، يمكن لصاروخ Pantsir-SM التحليق بسرعة مذهلة تبلغ 2000 متر في الثانية بينما تبلغ سرعة الصاروخ لنظام Pantsir-S1M قرابة 1700 متر في الثانية.


وللمزيد عن نظام Pantsir-SM

منظومة الدفاع الجوي الروسية قصيرة/متوسطة المدى Pantsir-SM







- انــــتــــهـــــى -





على الرغم من فشل المنظومة بشكل عام في مهامها،
إلا أن مع التحسينات الاخيره ووضع المنظومة في مكانها المناسب وتحديثها بتقنيات التكامل الدفاعي الحديثة قد يحسن من أداء المنظومة،
خصوصاً اني أراه مناسبه لحماية القوافل العسكرية من مختلف التهديدات.

حميد707 @حميد707 موضوع ممتع ومفيد كالعادة أشكرك🌹

اذا كانت التحسينات الاخيره جوهريه وتمت تجربتها على ارض الواقع في روسيا مع التحديات التي تواجهها حاليا.فهذا شي ممتاز ولكن في النظام السابق كانت الاخفاقات كثيره ومدمره ...اعتقد في النظام الجديد الغيت المدافع واستبدلت ب ١٢ صاروخ لكل ناقله..

اذا كانت التحسينات الاخيره جوهريه وتمت تجربتها على ارض الواقع في روسيا مع التحديات التي تواجهها حاليا.فهذا شي ممتاز ولكن في النظام السابق كانت الاخفاقات كثيره ومدمره ...اعتقد في النظام الجديد الغيت المدافع واستبدلت ب ١٢ صاروخ لكل ناقله..
بالفعل التحسينات الأخيرة سجلت تطور ملحوظ في ساحة المعركة.

ونعم تم تغيير التصميم لإستبدال المدافع بالصواريخ،
وآيضاً تم تحديث برمجيات النظام وتحسين أداء الصواريخ.

موضوع جداً جميل و وافي متعودين هذا المستوى الجميل منك , منظومة البانتسير منظومة جميلة ولاكن كان يعيبها التقنية المستخدمة ولاكن بعد تطويرها و تحسينها اشوف اختيار القوات السعوديها لها كان موفق ان شاء الله النسخة السعودية تكون مميزة , وخاصة انها متحركة و عندها قدرة كبيرة على مرافقة الارتال

لكن هل تمتلك هذي النسخة القدرة على الاطلاق اثناء الحركة مثل النسخ السابقة؟




2- رادار التتبع والاشتباك 1RS-3 TTR

مشاهدة المرفق 712020

الجيل الجديد من رادارات التتبع والاشتباك والذي يعمل بتقنية (AESA) في هذا الرادار تم مضاعفة مدى التتبع والاشتباك مقارنة بالرادار السابق 2RL80E VNIIRT ، الرادار قادر على تتبع والاشتباك مع ( 4 اهداف ) ويصل مداه الى اكثر من ( 50 كم )



هل هناك مصدر علي ان رادار الاشتباك والتتبع من نوع AESA?

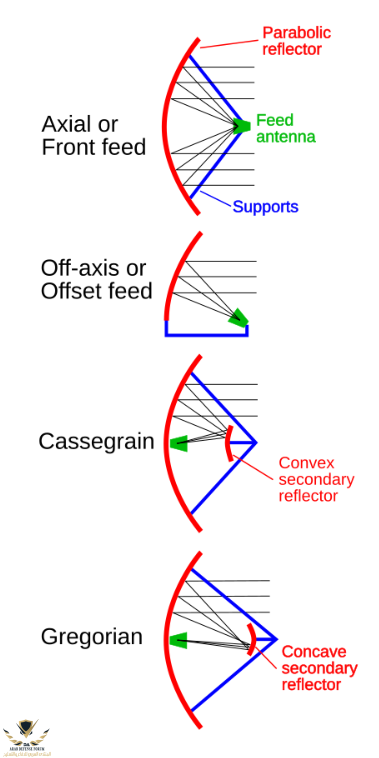

الهوائي يبدو لي اكثر انه Axial feed parabolic عادي وليس مصفوفة من الاساس !





بيض الله وجهك ياحميد وشكرا لك على الموضوع




على الرغم من فشل المنظومة بشكل عام في مهامها،
إلا أن مع التحسينات الاخيره ووضع المنظومة في مكانها المناسب وتحديثها بتقنيات التكامل الدفاعي الحديثة قد يحسن من أداء المنظومة،
خصوصاً اني أراه مناسبه لحماية القوافل العسكرية من مختلف التهديدات.

حميد707 @حميد707 موضوع ممتع ومفيد كالعادة أشكرك🌹

المنظومة لم تفشل في مهامها لانها لم تصمم في الاصل لكي تتعامل مع الدرونز وهو العامل الرئيسي في نجاح الهجمات الاوكرانية
التعامل مع الدرونز يحتاج الى منظومات اكثر تخصصا واقصر مدى وتجمع بين القدرة على الاشتباك الناري والاشتباك الالكتروني مع الهدف
لا يمكن محاربة نملة بمضرب بيسبول .

المنظومة لم تفشل في مهامها لانها لم تصمم في الاصل لكي تتعامل مع الدرونز وهو العامل الرئيسي في نجاح الهجمات الاوكرانية
التعامل مع الدرونز يحتاج الى منظومات اكثر تخصصا واقصر مدى وتجمع بين القدرة على الاشتباك الناري والاشتباك الالكتروني مع الهدف
لا يمكن محاربة نملة بمضرب بيسبول .
للاسف اذا كانت ماتتعامل مع الدونز فليس لنا حاجه فيها اخطر الاسلحه خصوصا على الارتال الدرونز .ولكن الافضل التجربه وهي خير برهان ولا اعتقد السعوديه تشتري شي قبل ان تجربه.

للاسف اذا كانت ماتتعامل مع الدونز فليس لنا حاجه فيها اخطر الاسلحه خصوصا على الارتال الدرونز .ولكن الافضل التجربه وهي خير برهان ولا اعتقد السعوديه تشتري شي قبل ان تجربه.
حميد ذكر المواصفات فوق و هي مُخصصة للدرونات ، حتى انها مخصصة للصواريخ الباليستية ، اغلب المنظومات قصيرة المدى مخصصة للدرونات و صواريخ كروز

حميد ذكر المواصفات فوق و هي مُخصصة للدرونات ، حتى انها مخصصة للصواريخ الباليستية ، اغلب المنظومات قصيرة المدى مخصصة للدرونات و صواريخ كروز
فعلا مانتبهت لكل المواصفات وكان ردي على الاخ Anti-aircraft.اللي ذكر انها في الاصل لاتتعامل مع الدرونات
