طائرة بخياشيم


من المعروف وظيفة الخياشيم في الأسماك التنفس


ولكن وجود خياشيم لطائرات مقاتلة هذا شيء غريب

فقد خرج مهندسو الميكويان بفكرة ثورية

تم تطبيقها في تصميم المقاتلة الميغ 29 الفولكروم

بحيث تغلق فتحات دخول الهواء الى المحركات
عن طريق حاجز ينزل من السطح العلوي الداخلي

ويغلق مدخل الهواء


ولكن كيف يتنفس المحرك ؟




بنفس الوقت تفتح كوات موجودة على السطح الخارجي للفولكروم

عن طريق استغلال فرق الضغط الجوي



عند نقصان الضغط الجوي نتيجة إغلاق مداخل الهواء تفتح هذه الكوات

والعبقري بالتصميم عدم تدخل أي جهاز بآلية فقح او اغلاق الكوات
بالضبط مثل خياشيم القرش

الغرض من هذا التصميم العبقري هو تمكين الميغ 29 من العمل في اصعب ظروف الحرب واثناء الهجمات النووية أو الكيميائية أو البيولوجية

بعد تعرض المطارات للقصف الجوي وقيام فرق الهندسة باصلاح المدارج يكون المدرج مليء بالحجارة و الشظايا والقطع المتناثرة والتي ستتسبب بهكذا كارثة


و لاتوجد فرق مؤهله تقوم بتنظيف المدارج عندها لن تستطيع المقاتلات المختلفة العاملة في حلف الناتو و حلف وارسو من تأدية اعمالها
بإستثناء الميغ 29 و السوخوي 27

وطائرات VTOL و STOL
الهاريير

و الياك 38



بسبب قوة سحب الهواء الى المحركات فإن اي جسم يتواجد امام الطائرة فإنه سينتهي به في المحرك وسيسبب دمار للمحرك
(صورة للتوضيح)

هنا يستطيع فني الطيران من التحرك بحرية امام محركات الميغ 29 وهي عاملة بسبب نظام الحماية



الفولكروم وهي تحلق و لاحظ مداخل الهواء وهي في وضعية الفتح ويمكن رؤية التوربينات


عند الهبوط تكون فتحات مداخل الهواء سالكة

وعند ملامسة جميع العجلات الأرض تعمل آلية الحماية وتغلق الفتحات


لتجنب الاجسام الغير مرغوبة

والمتواجدة على المدرج بفعل عمليات الهبوط


نهاية الجزء الأول

إهداء الى المبدعين

إعداد الصباح @الصباح 🇦🇪



إماراتي وكل بلاد العرب أوطاني

التعديل الأخير:
طائرة بخياشيم
مشاهدة المرفق 710094

من المعروف وظيفة الخياشيم في الأسماك التنفس

مشاهدة المرفق 710095
ولكن وجود خياشيم لطائرات مقاتلة هذا شيء غريب

فقد خرج مهندسو الميكويان بفكرة ثورية
مشاهدة المرفق 710085

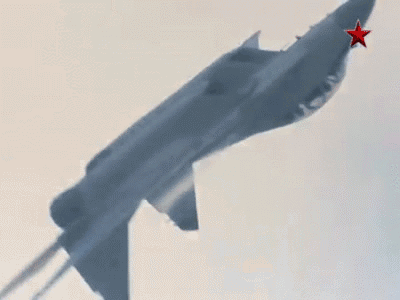

تم تطبيقها في تصميم المقاتلة الميغ 29 الفولكروم
مشاهدة المرفق 710101

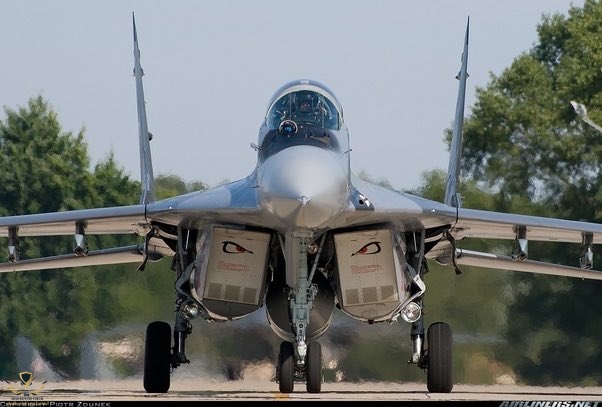

بحيث تغلق فتحات دخول الهواء الى المحركات

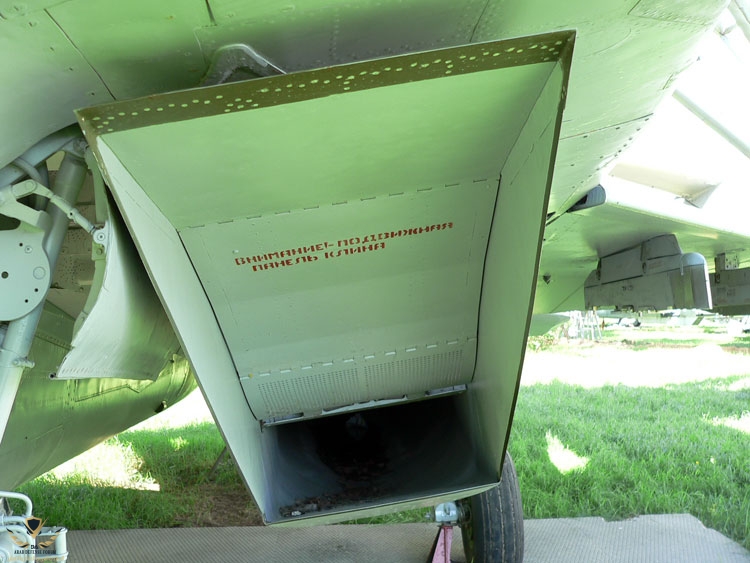

مشاهدة المرفق 710102عن طريق حاجز ينزل من السطح العلوي الداخلي
مشاهدة المرفق 710105

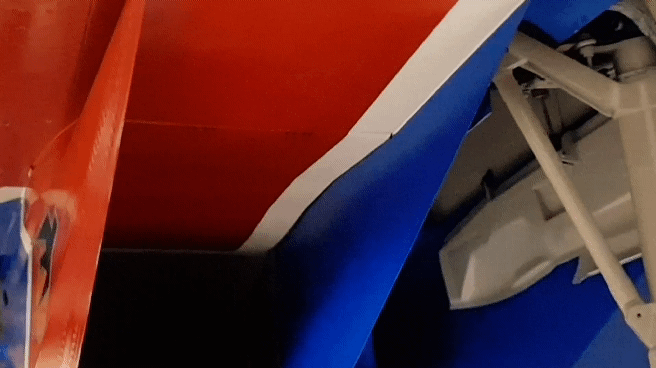

ويغلق مدخل الهواء

مشاهدة المرفق 710108

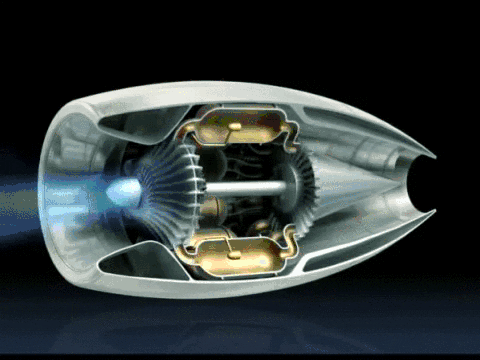

ولكن كيف يتنفس المحرك ؟


مشاهدة المرفق 710088

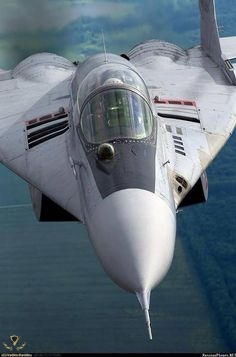

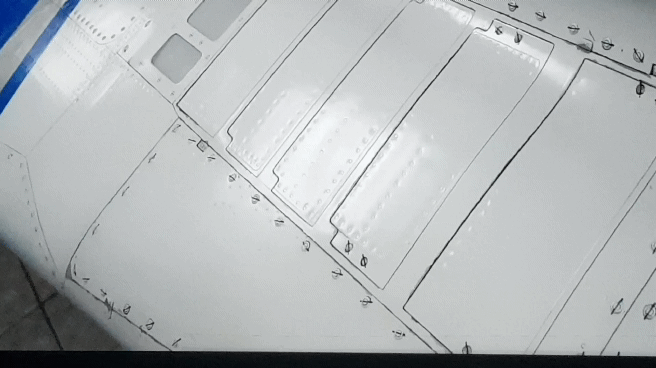

بنفس الوقت تفتح كوات موجودة على السطح الخارجي للفولكروم
مشاهدة المرفق 710111
عن طريق استغلال فرق الضغط الجوي


مشاهدة المرفق 710109

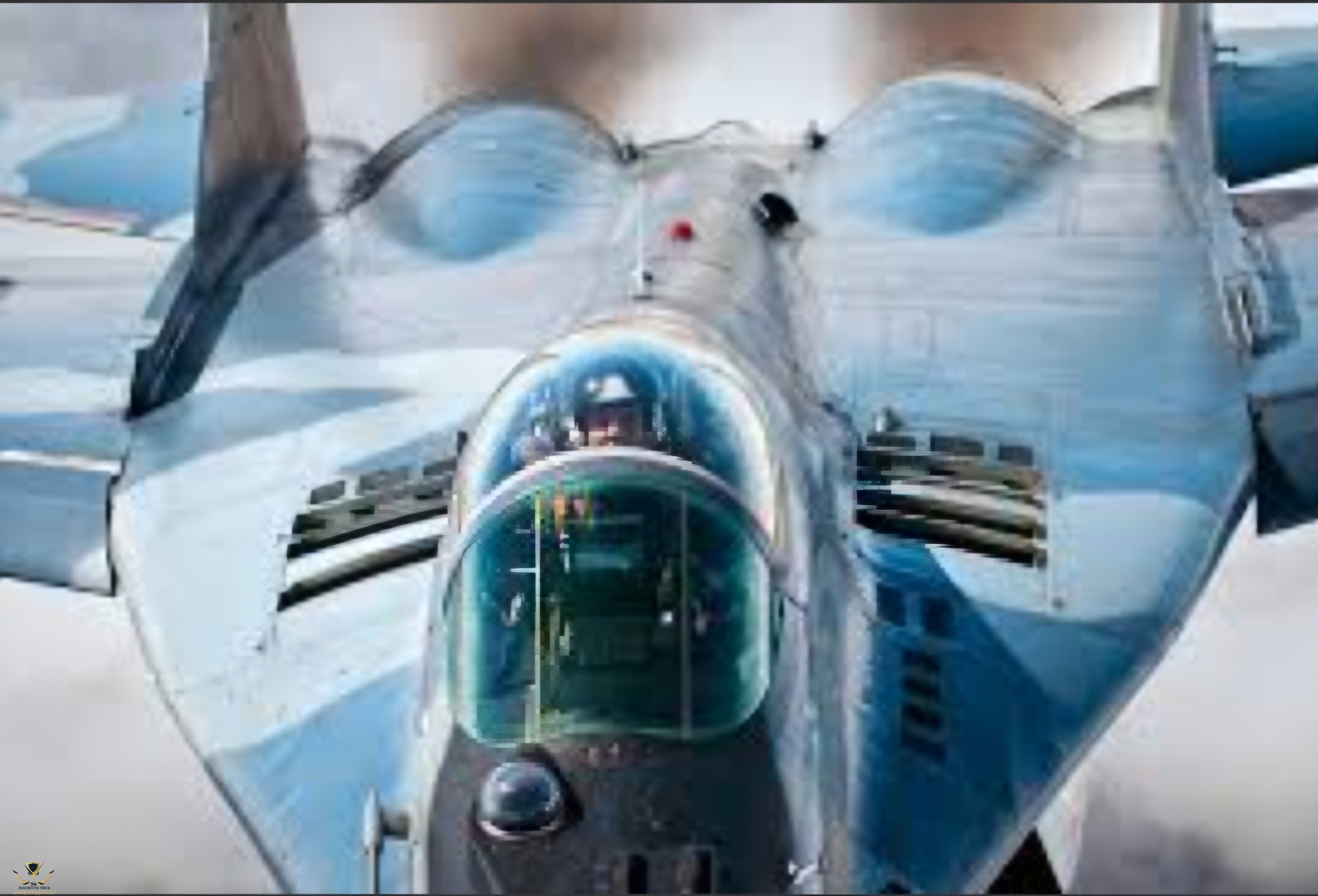

عند نقصان الضغط الجوي نتيجة إغلاق مداخل الهواء تفتح هذه الكوات
مشاهدة المرفق 710110

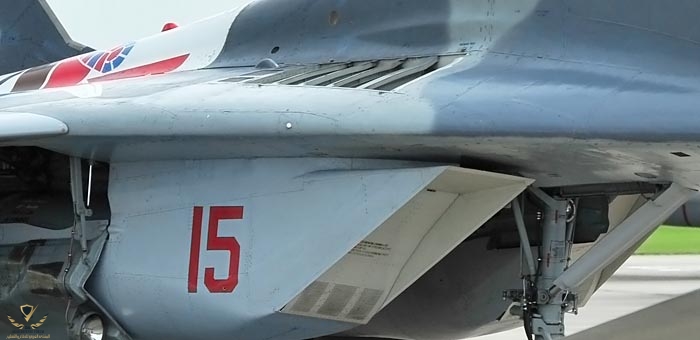

والعبقري بالتصميم عدم تدخل أي جهاز بآلية فقح او اغلاق الكوات
بالضبط مثل خياشيم القرش
مشاهدة المرفق 710100
الغرض من هذا التصميم العبقري هو تمكين الميغ 29 من العمل في اصعب ظروف الحرب واثناء الهجمات النووية أو الكيميائية أو البيولوجية
مشاهدة المرفق 710084
بعد تعرض المطارات للقصف الجوي وقيام فرق الهندسة باصلاح المدارج يكون المدرج مليء بالحجارة و الشظايا والقطع المتناثرة والتي ستتسبب بهكذا كارثة
مشاهدة المرفق 710092

و لاتوجد فرق مؤهله تقوم بتنظيف المدارج عندها لن تستطيع المقاتلات المختلفة العاملة في حلف الناتو و حلف وارسو من تأدية اعمالها

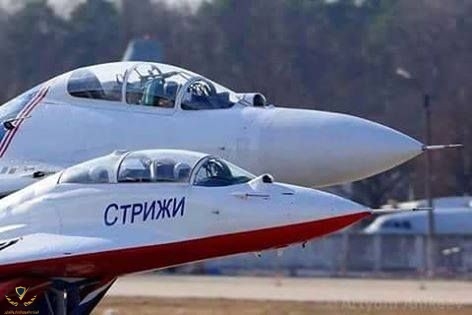

بإستثناء الميغ 29 و السوخوي 27
مشاهدة المرفق 710089
وطائرات VTOL و STOL

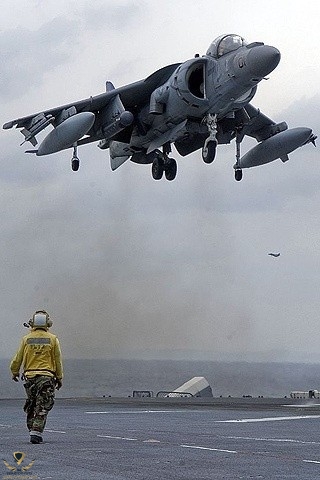

الهاريير
مشاهدة المرفق 710087

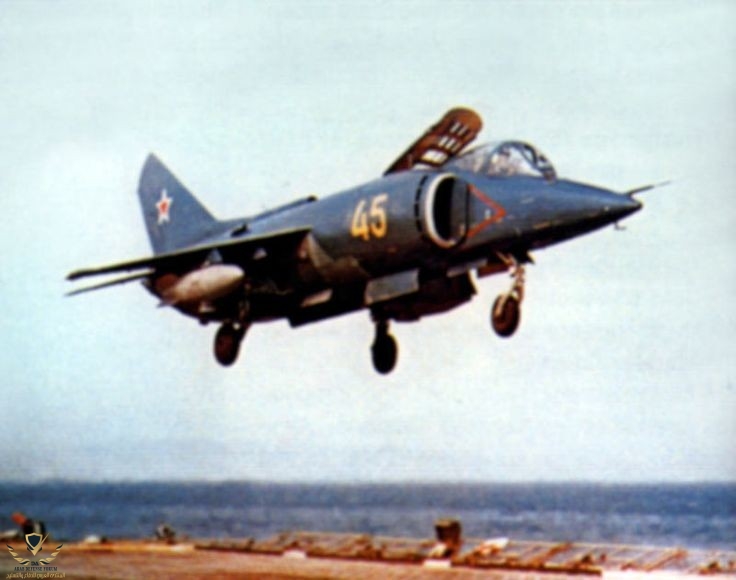

و الياك 38

مشاهدة المرفق 710086

بسبب قوة سحب الهواء الى المحركات فإن اي جسم يتواجد امام الطائرة فإنه سينتهي به في المحرك وسيسبب دمار للمحرك
(صورة للتوضيح)
مشاهدة المرفق 710091

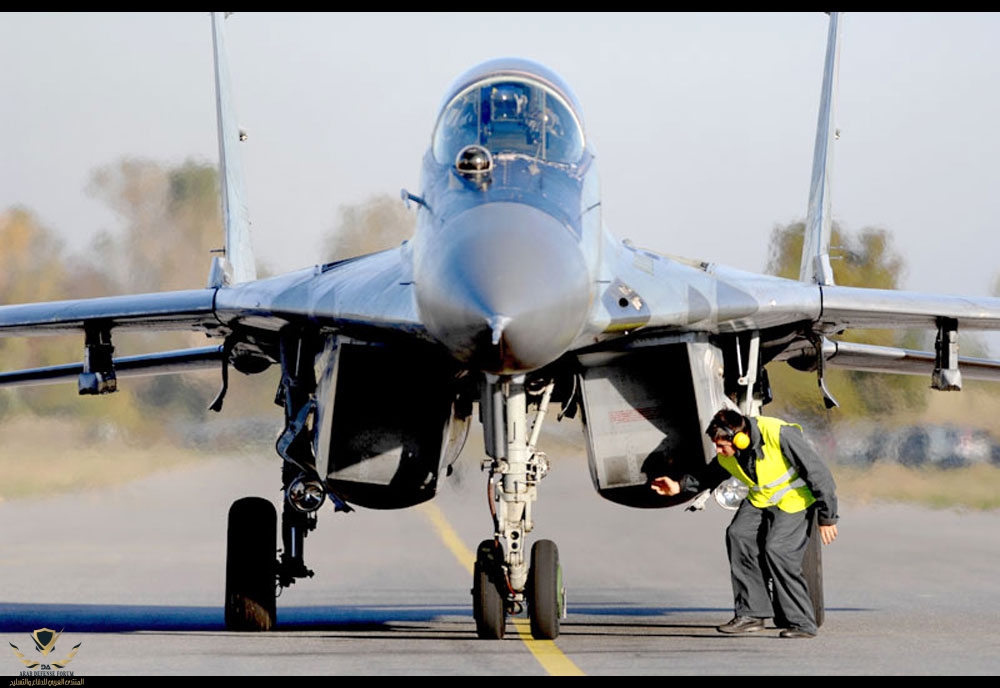

هنا يستطيع فني الطيران من التحرك بحرية امام محركات الميغ 29 وهي عاملة بسبب نظام الحماية
مشاهدة المرفق 710098

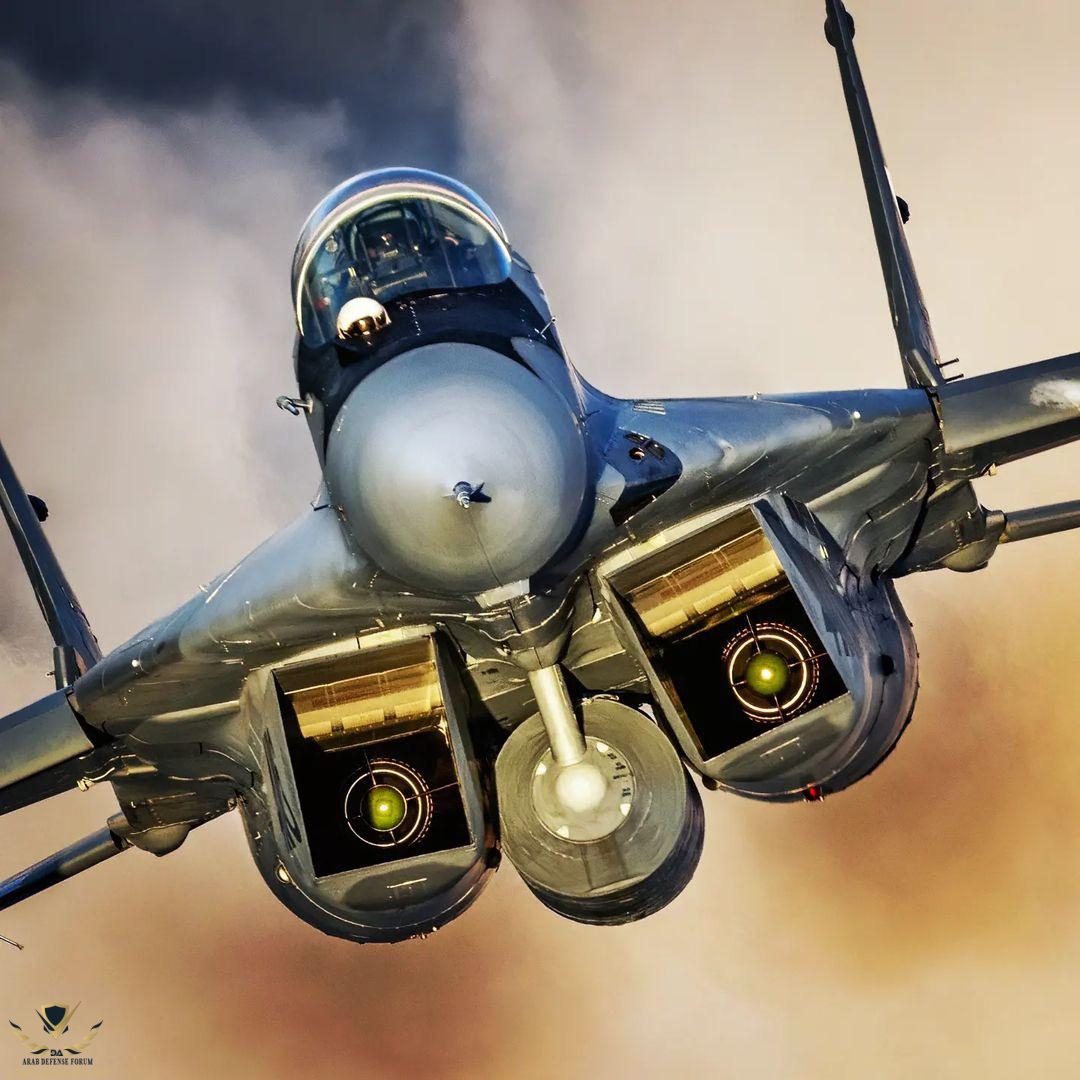

الفولكروم وهي تحلق و لاحظ مداخل الهواء وهي في وضعية الفتح ويمكن رؤية التوربينات
مشاهدة المرفق 710097

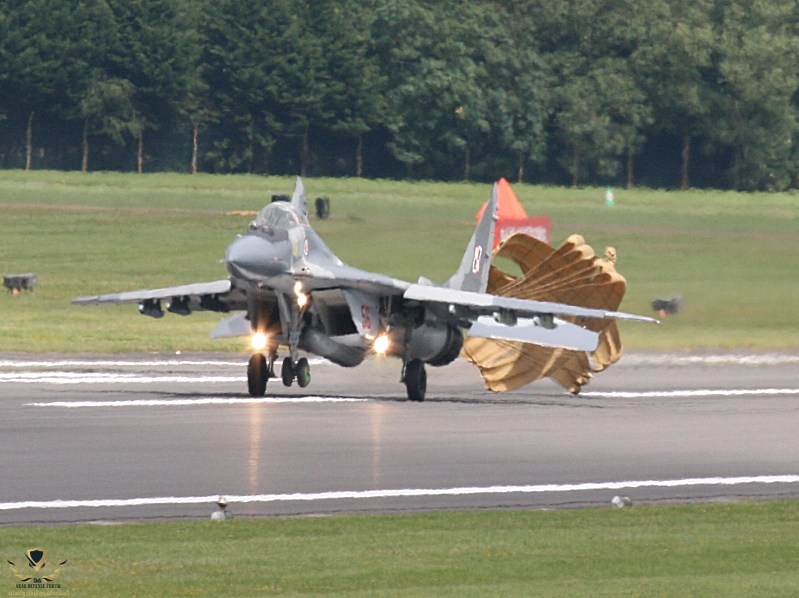

عند الهبوط تكون فتحات مداخل الهواء سالكة
مشاهدة المرفق 710106

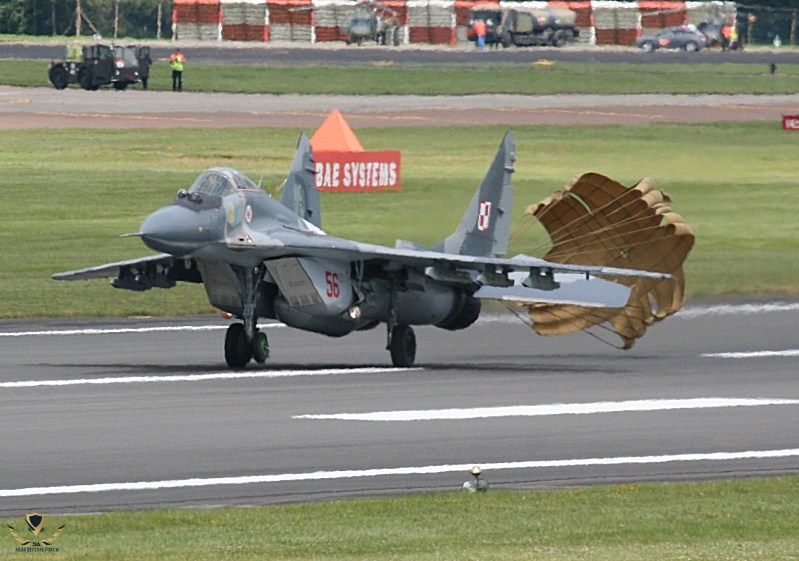

وعند ملامسة جميع العجلات الأرض تعمل آلية الحماية وتغلق الفتحات

مشاهدة المرفق 710104

لتجنب الاجسام الغير مرغوبة
مشاهدة المرفق 710093
والمتواجدة على المدرج بفعل عمليات الهبوط


نهاية الجزء الأول

إهداء الى المبدعين

إعداد الصباح @الصباح 🇦🇪

مشاهدة المرفق 710114


إماراتي وكل بلاد العرب أوطاني
اخر معلومه تفضلت بذكرها اول مره تمر علي ويمكن هي خاصة فقط بالطائرات الروسيه

قرأت العنوان من الخارج توقعت موضوع عن طائرة إسرائيلية
حيث أن مسمياتهم المحلية للمعدات بهذا الشكل نحشون يسعور شاسيده نيشر شاهاف شعفيت وغيرها كثير
وتوقعت أن بخياشيم ضمن الموال المعتاد

Michael Jordan Lol GIF



في اثناء وضعيات الطيران المختلفة تفتح الخياشيم وتفقل باستمرار حسب حاجة المحرك للهواء


يتطلب استخدام الطائرات الغربية خلو المدارج و المواقف من اي جسم غريب ما يعرف بالFOD

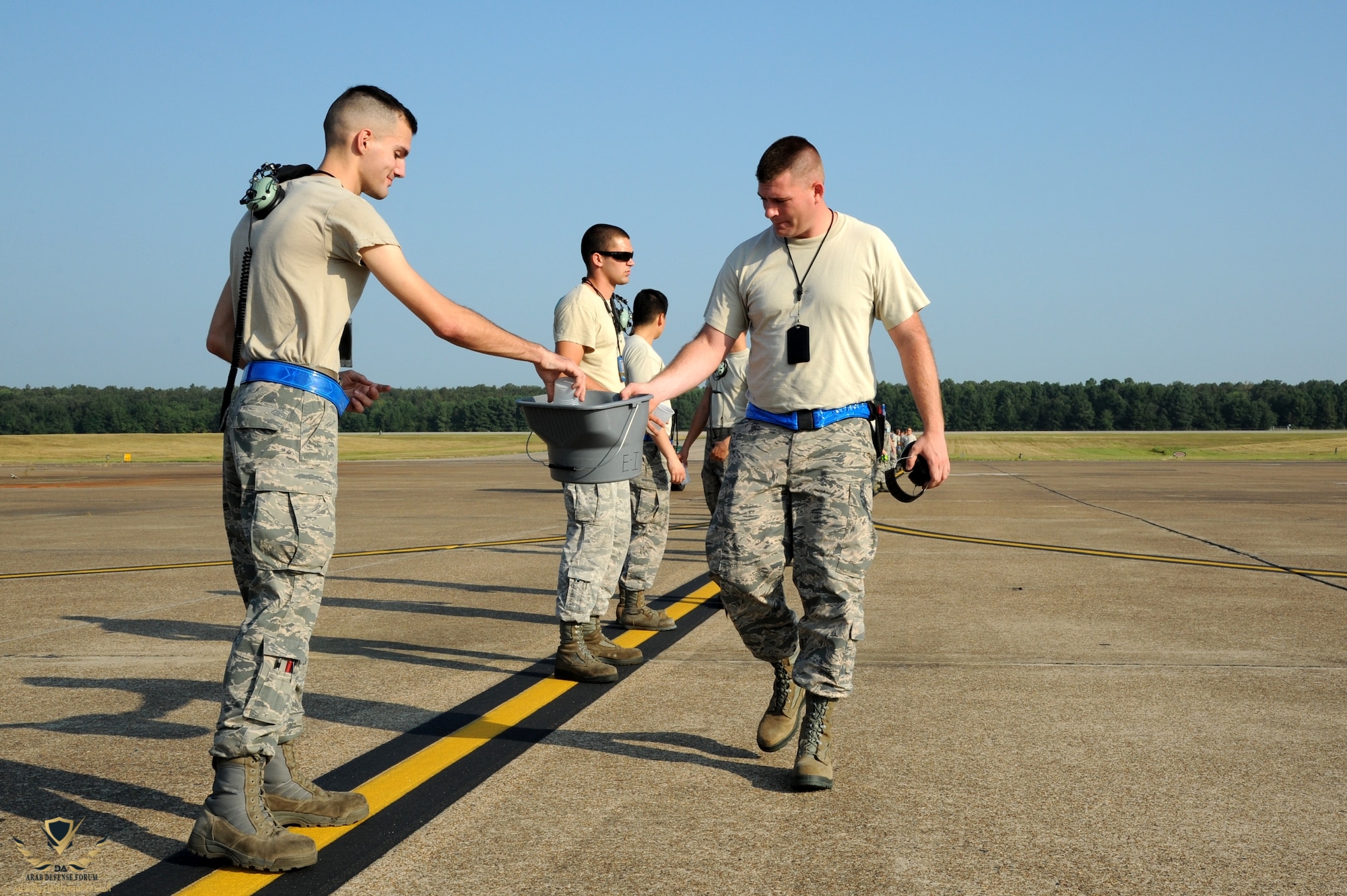

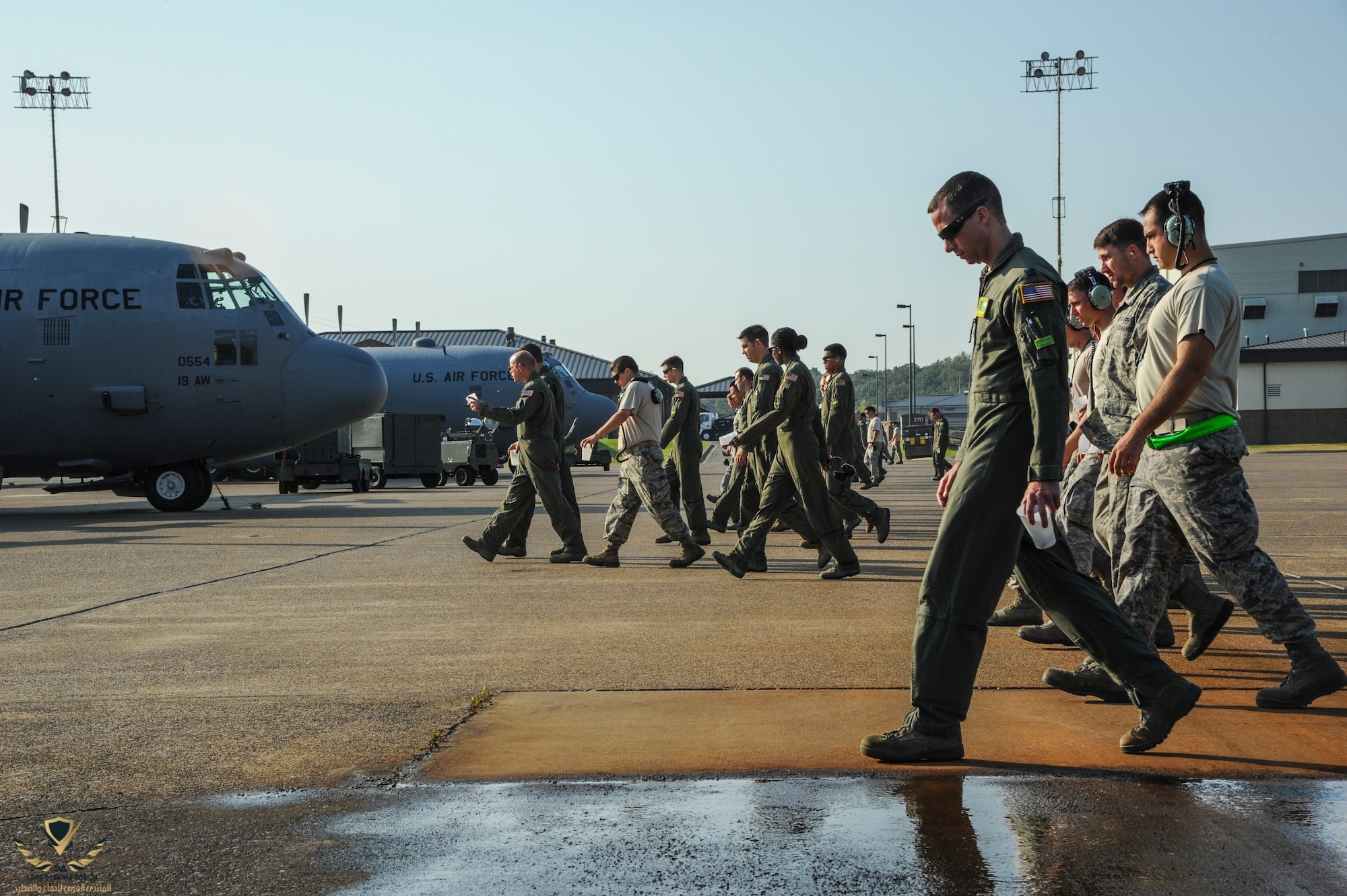

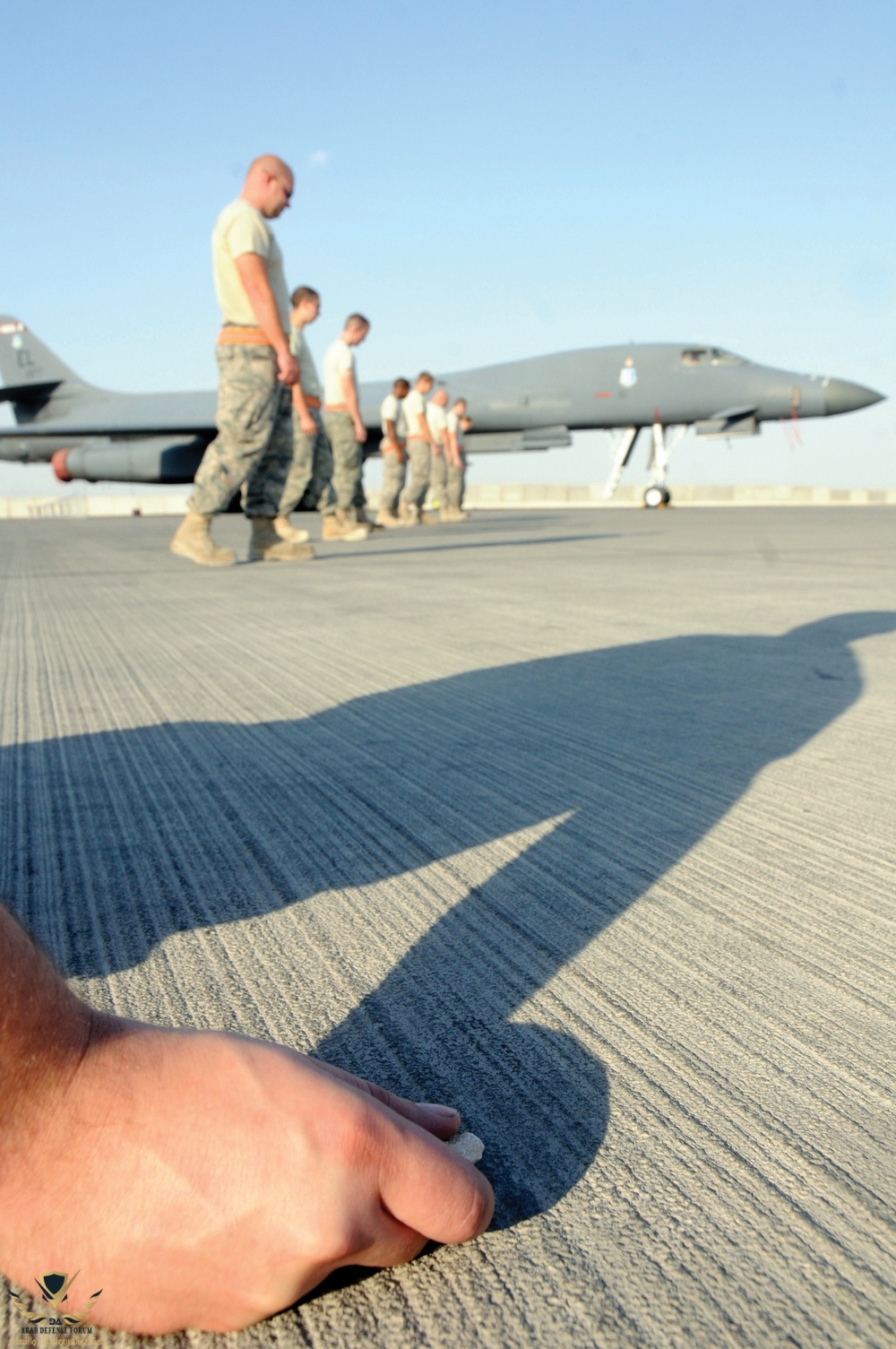

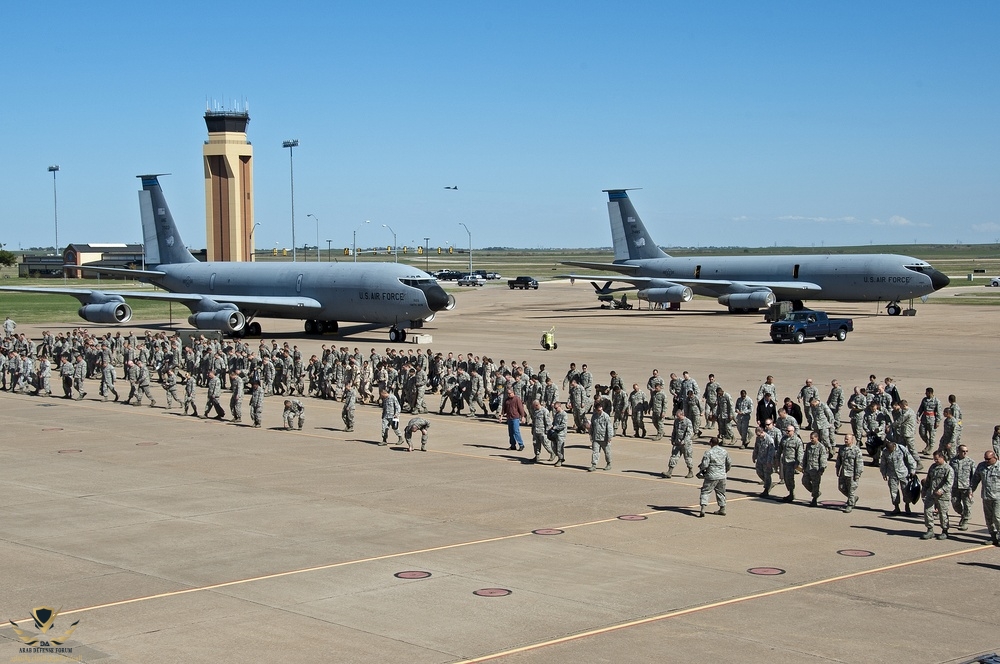

وكل فترة يقوم افراد القواعد الجوية بالاصطفاف في خط


او خطوط متوازية

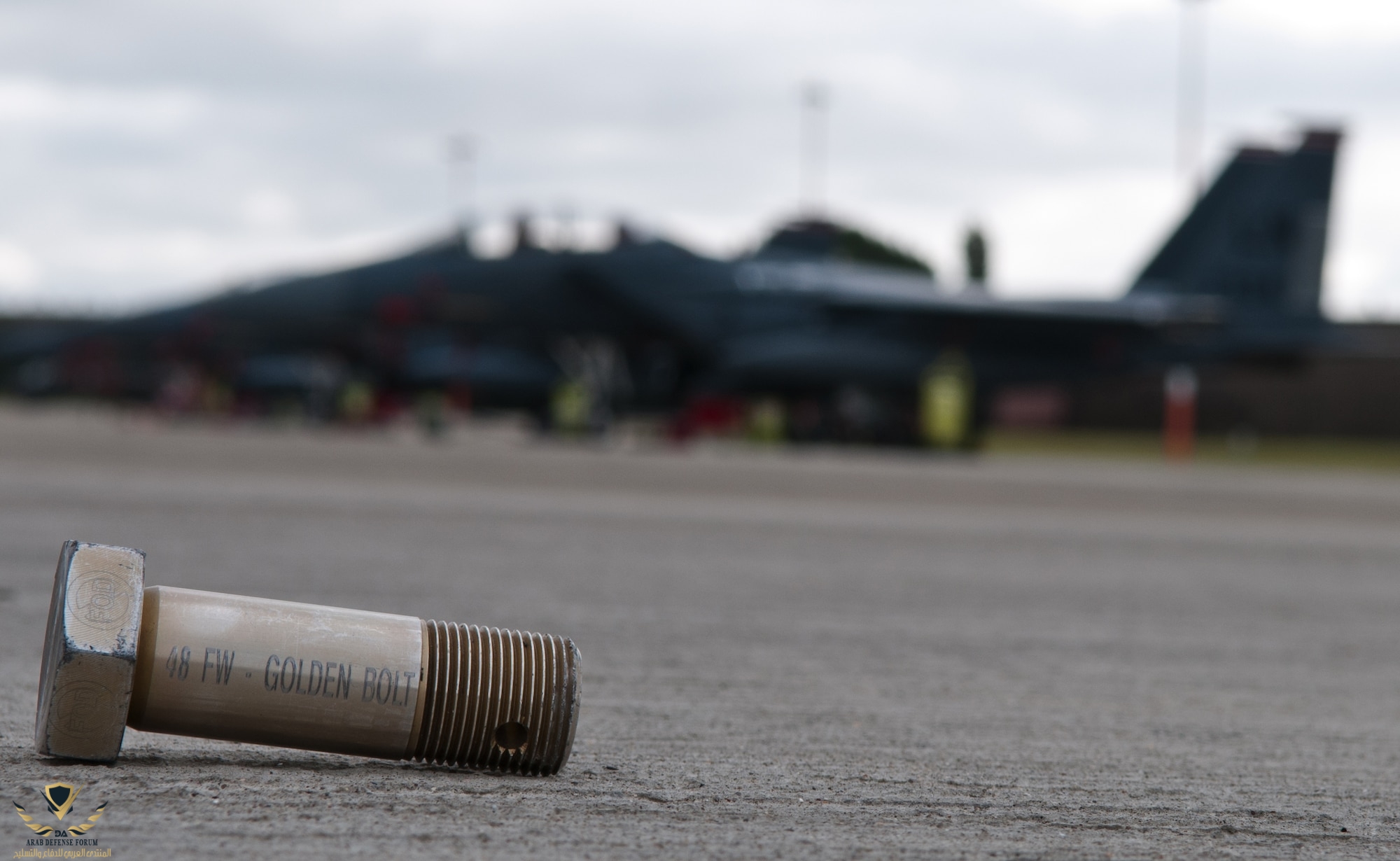

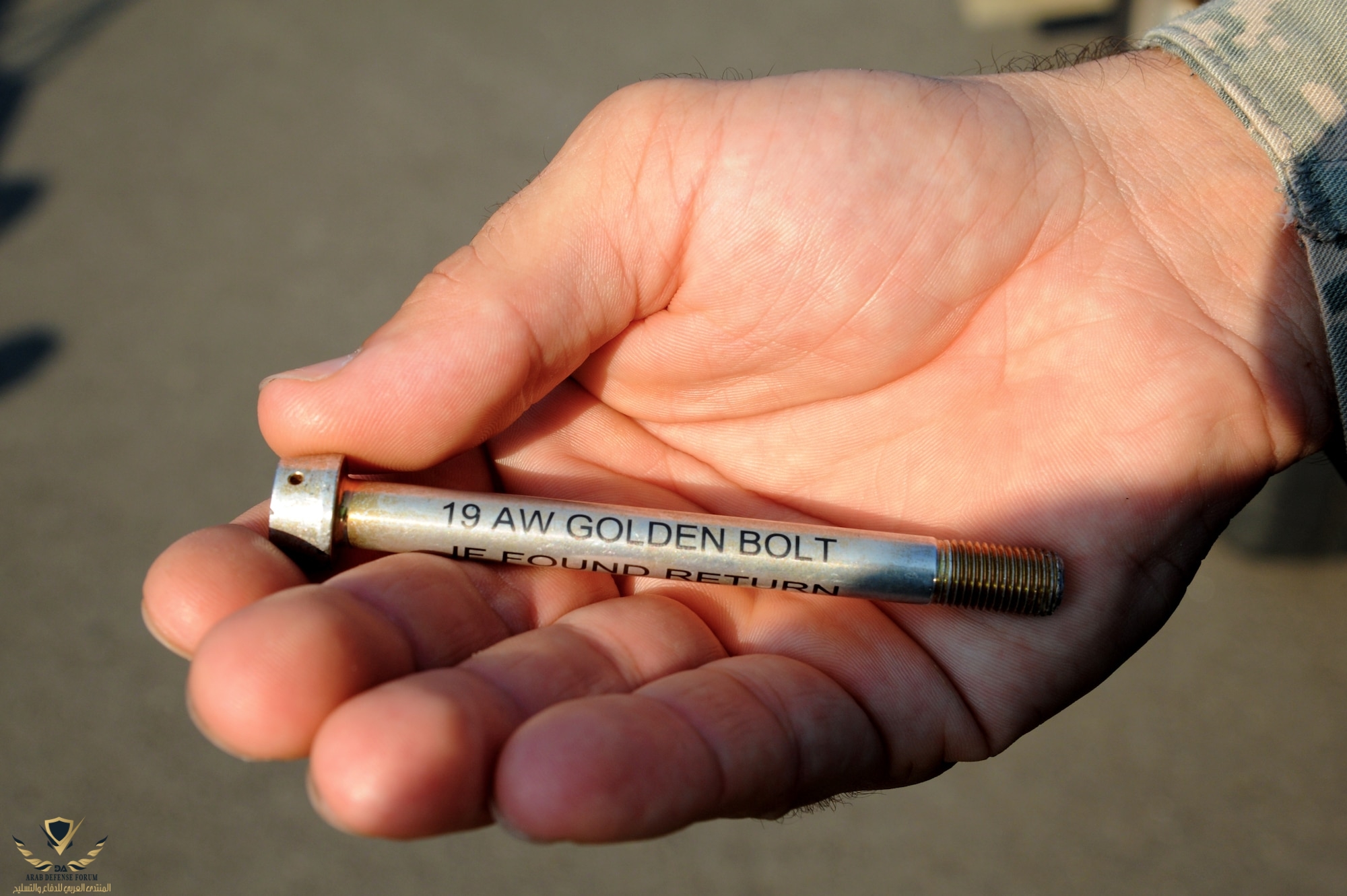

بالبحث عن القطع والاجزاء المعدنية او المطاطية

1000w_q95 (2).jpg

التي تسقط على المدرج نتيجة عمل الطائرات

والتي ممكن التسبب في حادث

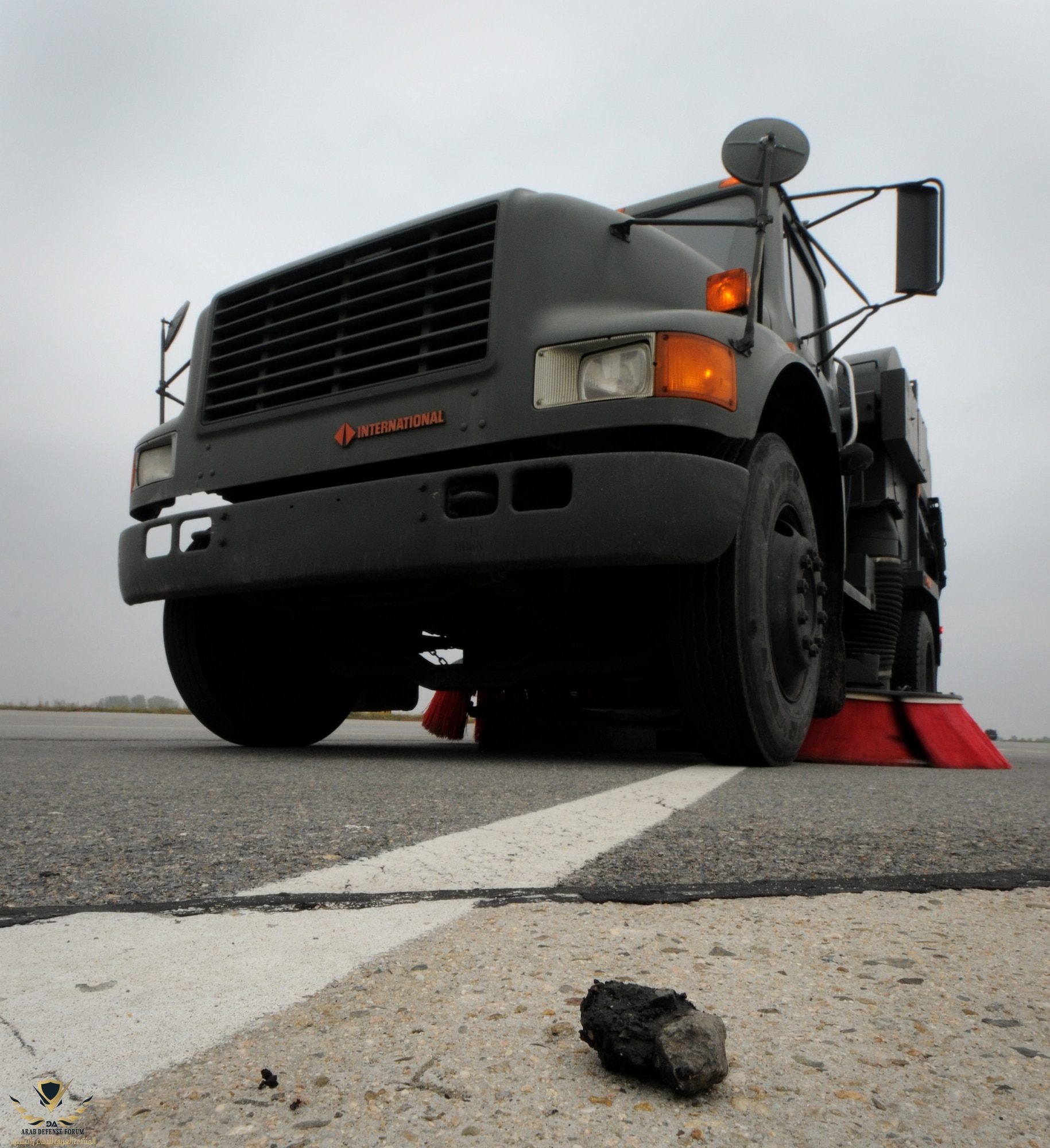

يتم الاستعانه بآلية لتنظيف المدرج

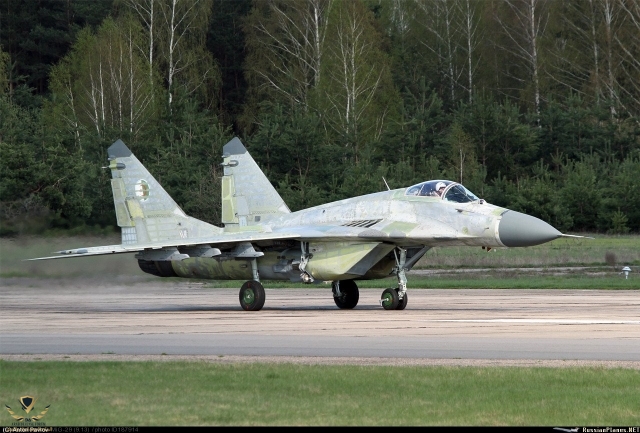

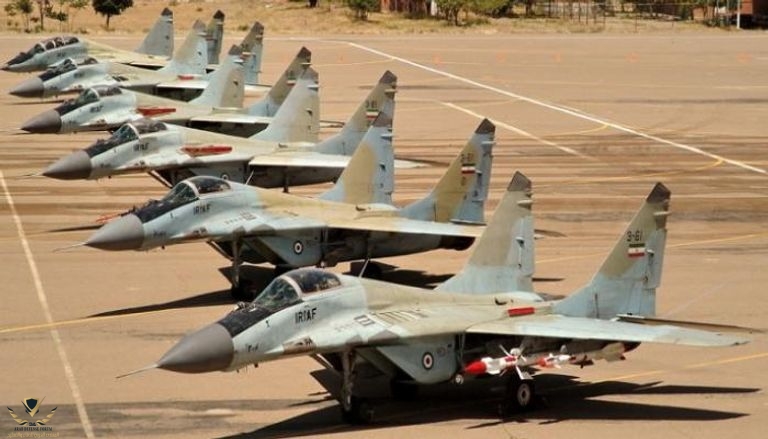

تتواجد الطائرات ذات الخياشيم في عالمنا العربي

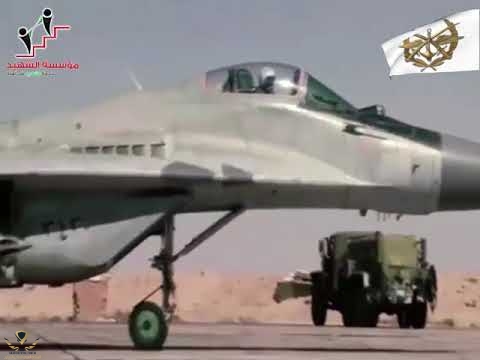

مع الفولكروم السورية
hqdefault (3).jpg

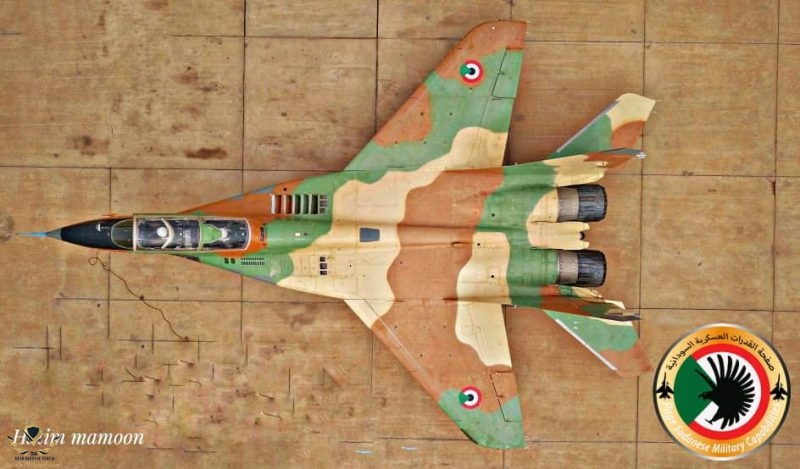

الفولكروم السودانية

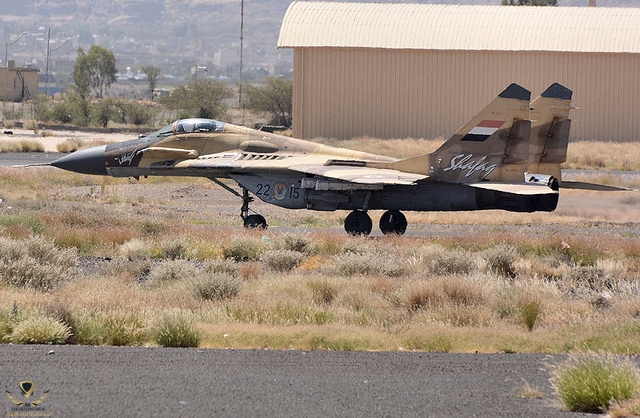

الفولكروم اليمنية

الفولكروم الجزائرية

وسابقا كانت في العراق

طائرة بخياشيم
مشاهدة المرفق 710094

من المعروف وظيفة الخياشيم في الأسماك التنفس

مشاهدة المرفق 710095
ولكن وجود خياشيم لطائرات مقاتلة هذا شيء غريب

فقد خرج مهندسو الميكويان بفكرة ثورية
مشاهدة المرفق 710085
تم تطبيقها في تصميم المقاتلة الميغ 29 الفولكروم
مشاهدة المرفق 710101
بحيث تغلق فتحات دخول الهواء الى المحركات
مشاهدة المرفق 710102عن طريق حاجز ينزل من السطح العلوي الداخلي
مشاهدة المرفق 710105
ويغلق مدخل الهواء

مشاهدة المرفق 710108
ولكن كيف يتنفس المحرك ؟


مشاهدة المرفق 710088

بنفس الوقت تفتح كوات موجودة على السطح الخارجي للفولكروم
مشاهدة المرفق 710111
عن طريق استغلال فرق الضغط الجوي


مشاهدة المرفق 710109
عند نقصان الضغط الجوي نتيجة إغلاق مداخل الهواء تفتح هذه الكوات
مشاهدة المرفق 710110
والعبقري بالتصميم عدم تدخل أي جهاز بآلية فقح او اغلاق الكوات
بالضبط مثل خياشيم القرش
مشاهدة المرفق 710100
الغرض من هذا التصميم العبقري هو تمكين الميغ 29 من العمل في اصعب ظروف الحرب واثناء الهجمات النووية أو الكيميائية أو البيولوجية
مشاهدة المرفق 710084
بعد تعرض المطارات للقصف الجوي وقيام فرق الهندسة باصلاح المدارج يكون المدرج مليء بالحجارة و الشظايا والقطع المتناثرة والتي ستتسبب بهكذا كارثة
مشاهدة المرفق 710092

و لاتوجد فرق مؤهله تقوم بتنظيف المدارج عندها لن تستطيع المقاتلات المختلفة العاملة في حلف الناتو و حلف وارسو من تأدية اعمالها
بإستثناء الميغ 29 و السوخوي 27
مشاهدة المرفق 710089
وطائرات VTOL و STOL
الهاريير
مشاهدة المرفق 710087
و الياك 38

مشاهدة المرفق 710086

بسبب قوة سحب الهواء الى المحركات فإن اي جسم يتواجد امام الطائرة فإنه سينتهي به في المحرك وسيسبب دمار للمحرك
(صورة للتوضيح)
مشاهدة المرفق 710091
هنا يستطيع فني الطيران من التحرك بحرية امام محركات الميغ 29 وهي عاملة بسبب نظام الحماية
مشاهدة المرفق 710098


الفولكروم وهي تحلق و لاحظ مداخل الهواء وهي في وضعية الفتح ويمكن رؤية التوربينات
مشاهدة المرفق 710097

عند الهبوط تكون فتحات مداخل الهواء سالكة
مشاهدة المرفق 710106
وعند ملامسة جميع العجلات الأرض تعمل آلية الحماية وتغلق الفتحات

مشاهدة المرفق 710104

لتجنب الاجسام الغير مرغوبة
مشاهدة المرفق 710093
والمتواجدة على المدرج بفعل عمليات الهبوط


نهاية الجزء الأول

إهداء الى المبدعين

إعداد الصباح @الصباح 🇦🇪

مشاهدة المرفق 710114


إماراتي وكل بلاد العرب أوطاني
موضوع في القمة بارك الله فيك، معلومات جديدة كليا بالنسبة لي

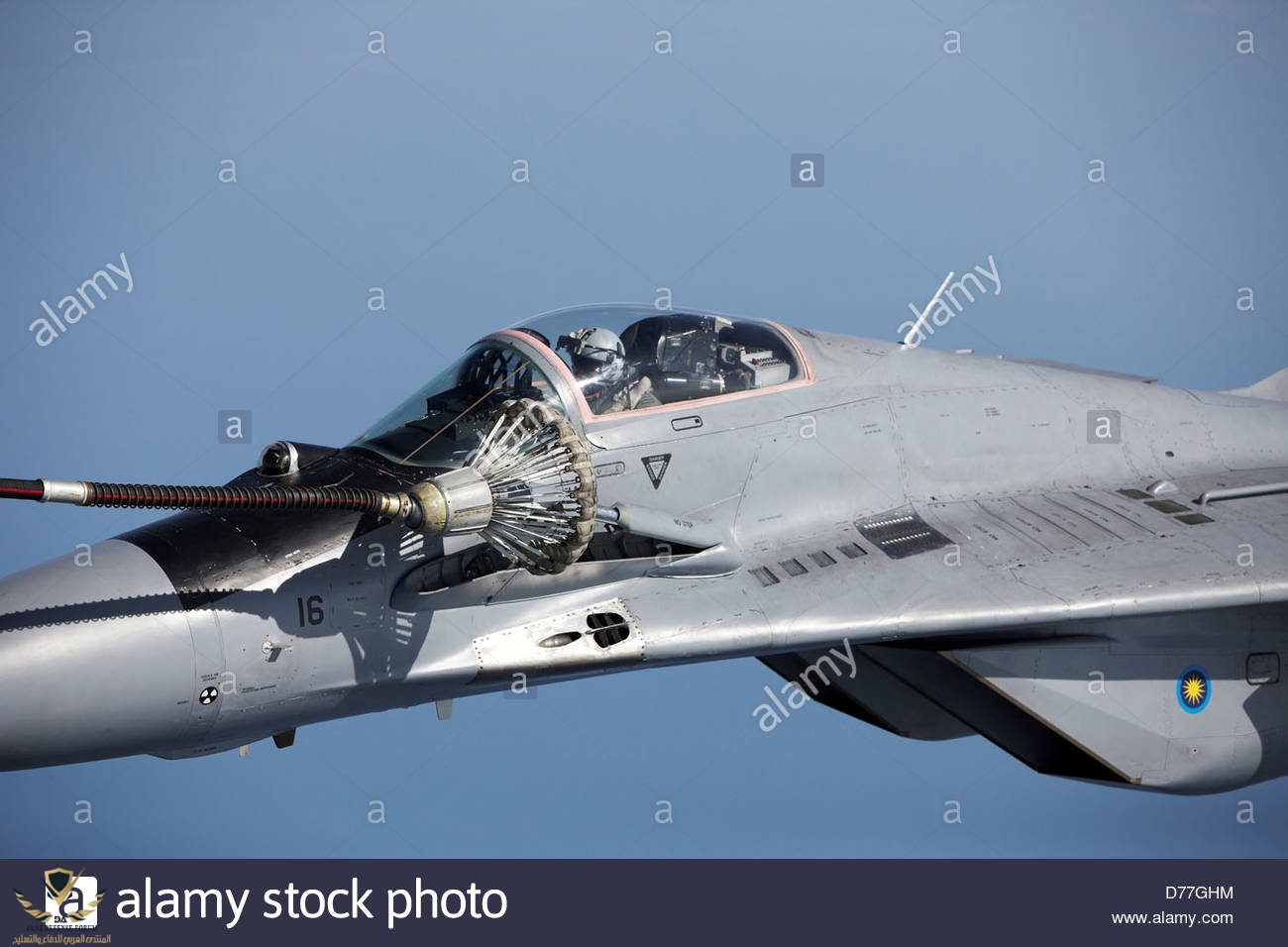

أثناء عملية التزود بالوقود تغلق الفتحات العلوية كإجراء احترازي
