مواضـع القتل فـي الدبابـة الإسرائيليـة ميركافـا.

[anwaralsharrad]

القنبلة اليدوية السوفياتية المضادة للمدرعات RKG-3 قد تكون سلاحا مناسبا للقتال ضد المدرعات في المدن والشوارع
ما يميز هذا السلاح هو المظلة التي تفرد بعد القائه باتجاه الدبابة المعادية ما يضمن نزوله بطريقة عمودية لتنفجر بعدها الشحنة الجوفاء

سلاح بدائي وشبه انتحاري في نفس الوقت، مع ذلك سجل له إعطاب دبابة معركة حديثة خلال معارك العراق !!!! ففي تاريخ 17 فبراير 2007، دبابة من نوع M1A1 من كتيبة الدبابات الثانية، كانت تقوم بدورية من تشكيل ثنائي، تعرضت لهجوم مباشر غرب مدينة الفلوجة Fallujah.

الهجوم نفذ من مسافة قريبة باستخدام قنبلتين يدويتين من نوع RKG-3 (سلاح بدائي مضاد للدروع مع قابلية اختراق لنحو 170 ملم) وجهت نحو المؤخرة الجانبية اليسرى لبرج الدبابة Abrams، مما أدى لإتلاف وحدة الطاقة المساعدة APU والتسبب في حدوث أضرار بسيطة للدبابة كما زعم حينها مصدر أمريكي مسئول!! لكن طبقاً لمصادر أخرى أكثر اعتمادية، الهجوم أدى لتفجير مخزن الذخيرة في مؤخرة البرج واشتعال النيران بالدبابة.

مخزن الذخيرة الذي تعرض للاستهداف معد في الأساس لاحتواء عدد 34 قذيفة مختلفة من عيار 120 ملم. لقد تسبب الحادث في إصابة وجرح جميع أفراد الطاقم الأربعة. قائد الدبابة العريف "شيرماندر جاكسون" على سبيل المثال، أصيب بحروق شديدة severely burned في الوجه واليدين والأذرع. الغطاء أو الخوذة التي كان يرتديها، وفرت حماية لمعظم أجزاء الرأس، لكنها تركت دائرة الوجه عرضة لحروق من الدرجة الثانية والثالثة.

العريف البحري "كرستوفر جراي" هو الآخر كان ضمن طاقم الدبابة M1A1 المنكوبة. دوي الانفجار حدث مباشرة خلف رأسه والرجل عانى جراي من حروق من الدرجة الثالثة في 53 بالمائة من جسمه. ومنذ ذلك الحين، أخضع الرجل لزراعات جلدية متعددة وجراحات أخرى (نحو 125 سم من أمعائه الدقيقة small intestine جرى استئصالها) بما في ذلك زراعة قرنية العين.



[anwaralsharrad]

الشق الثاني من استفساري؟ ... خاصة اذا تم استبدال السلك النحاسي (والمحدود بنقل كمية وسرعة البيانات) لتوجيه Sagger بسلك الياف بصريه، حيث انها اخف وزنا وبالتالي تدعم مدى ابعد بكثير وسرعه اعلى كذلك نطاق تردادات واسع يمكنها من نقل بيانات كبيره وبسرعه (real time video data) من كاميرا EO/IR تثبت بمقدمة الصاروخ تساعد الرامي على التوجيه الصاروخ بصريا حراريا (ليلا ونهارا) ( وايضا انتقلنا من LOS بسلك نحاسي الى
Non LOS بسلك ليف بصري) واختيار aim point المناسبه لنقاط ضعف الهدف وبدقه ... سبايك بسيط.

تقنيات وقابليات تمتلكها دول وليس فصائل أن تنظيمات مسلحة !!!



[باحث علمي]

تقنيات وقابليات تمتلكها دول وليس فصائل أن تنظيمات مسلحة !!!

صحيح اخي، هذا اقتراح فني عام ، خاصة ان هنالك دول لازالت لحد الان تشغل ال sagger او نسخ معدله عليه قليلا.



[anwaralsharrad]

صحيح اخي، هذا اقتراح فني عام ، خاصة ان هنالك دول لازالت لحد الان تشغل ال sagger او نسخه معدله عليه قليلا.

صاروخ ضعيف بقدرات طيران ومناورة محدودة، مكانه الطبيعي هو المتاحف ودور العرض حتى بنسخه المعدله !!!



[باحث علمي]

صاروخ ضعيف بقدرات طيران ومناورة محدودة، مكانه الطبيعي هو المتاحف ودور العرض حتى بنسخه المعدله !!!

نعم ربما هو بسنواته الاخيره ولكن لازال يعمل بعدد لاباس به من الدول ، ادناه خارطه المشغلين السابقين والحاليين، والعهده على الويكيبيديا

A map with 9M14 operators in blue and former operators in red



[anwaralsharrad]

والعهده على الويكيبيديا

مشاهدة المرفق 641764
A map with 9M14 operators in blue and former operators in red

غير دقيقة ومع ذلك هو لا زال يستخدم في بعض الدول العربية مثل مصر التي تنتجه بترخيص تحت أسم أهرام إن لم تخني الذاكرة !!!!

الصاروخ السوفييتي Malyutka الذي أطلق عليه الغرب عند ظهوره اسم AT-3 Sagger، هو بالمناسبة أول صاروخ سوفييتي موجه مضاد للدروع يمكن نقله من قبل الأفراد man-portable. أنتج هذه الصاروخ بشكل موسع خلال حقبة الستينات والسبعينات، حتى بلغ عدد الوحدات المنتجة منه نحو 25000 صاروخ في السنة، وجرى تعميمه على الكثير من الوحدات السوفييتية العسكرية آنذاك، كما صدر إلى بلدان حلف وارسو وحلفاء الإتحاد السوفييتي، حتى أصبح رمزاً من رموز صادرات الأسلحة السوفييتية.

بدأ العمل على تطوير هذا السلاح في شهر يوليو من العام 1960 في مكتب التصميم الهندسي Kolomna بقيادة مصمم الصواريخ الشهير Sergey Nepobedimy. التطوير استند على نسخ غربية من الصواريخ المضادة للدروع الموجهة، مثل الفرنسي Entac والألماني Cobra. الاختبارات الأولية أكملت في 20 ديسمبر من العام 1962، ودخل الصاروخ الخدمة في 16 سبتمبر من العام 1963.

يحمل الصاروخ في حقيبة خاصة، والتي تعمل أيضاً كمنصة إطلاق. ويتكون الصاروخ في هذه الحقيبة من جزأين، الرأس الحربية ذو الشحنة الجوفاء والصمامة الكهربائية، ووزنهما الإجمالي 3 كيلوجرام، والجزء الثاني خاص بجسم المحرك الصاروخي والذيل بزعانفه الأربعة وبكره السلك، ويزن 12 كيلوجرام (الكثير من أجزاء الصاروخ بما في ذلك الهيكل والزعانف صنع من مواد لدائنية بهدف تخفيض الوزن).

يتم توجيه القذيفة بواسطة مقود صغير joystick (يحمل التعيين 9S415) والذي يتطلب تدريب متواصل ومركز من المشغل، وعن طريقه يتم إرسال أوامر التوجيه بواسطة ثلاثة أسلاك نحاسية خلفية ذات طلاء عازل بسماكة 0.12 ملم لكل منها، تنحل من مؤخرة الصاروخ. وقبل الإطلاق يتوجب وضح الحقيبة على أرض صلبة، ورفع الصاروخ لزاوية مقدارها 30 درجة لمنعه من الاصطدام بالعوائق أو الأرض، ويقوم المعجل booster بدفع القذيفة بسرعة طيران تبلغ 110 م/ث، مع 8.5 دورة في الثانية، حيث يستطيع الصاروخ قطع مداه الأقصى البالغ 3000 م في 30 ثانية.



[امنحوتب الرابع]

القنبلة اليدوية السوفياتية المضادة للمدرعات RKG-3 قد تكون سلاحا مناسبا للقتال ضد المدرعات في المدن والشوارع
ما يميز هذا السلاح هو المظلة التي تفرد بعد القائه باتجاه الدبابة المعادية ما يضمن نزوله بطريقة عمودية لتنفجر بعدها الشحنة الجوفاء

تشبة قنبلة قها المصرية



[anwaralsharrad]

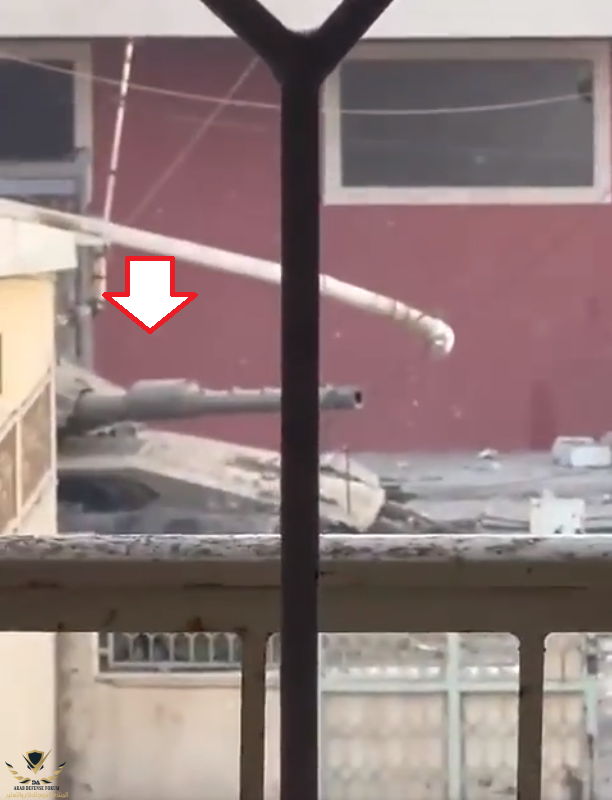

منطقة عمياء للتروفي فرضتها طبيعة التضاريس الحضرية ويمكن إستغلالها لضرب مواضع الضعف في الدبابة !!!

​



[anwaralsharrad]

التسجيل المصور للأسفل يظهر التروفي وهو يعترض الهدف ويدمره قبل أن يصل لجسم الدبابة !!!! وحدة المشاغلة والاشتباك التي تضم الذخيرة الوقائية MEFP، تستطيع الاستدارة والحركة الأفقية ضمن قطاع 200-220 درجة، بحيث تزود النظام قابلية الاشتباك تقريباً مع أي اتجاه يشير إليه الحاسوب (زاوية ارتفاع الإطلاق elevation angle غير معروفة).

الحاسوب يواصل تلقي البيانات البالستية ويخطط لأفضل حلول التصدي والاعتراض intercept solution. وحدة الإطلاق تحفز الذخيرة الوقائية التي بدورها تطلق شظاياها المشكلة انفجارياً نحو مقدمة الهدف لتحييده وتعطيله. فوراً بعد عملية الإطلاق، يتم بشكل تلقائي إعادة شحن وحدة الإطلاق بذخيرة وقائية جديدة خلال زمن مقدر بنحو 1.75 إلى 2 ثانية.



[anwaralsharrad]

​



[باحث علمي]

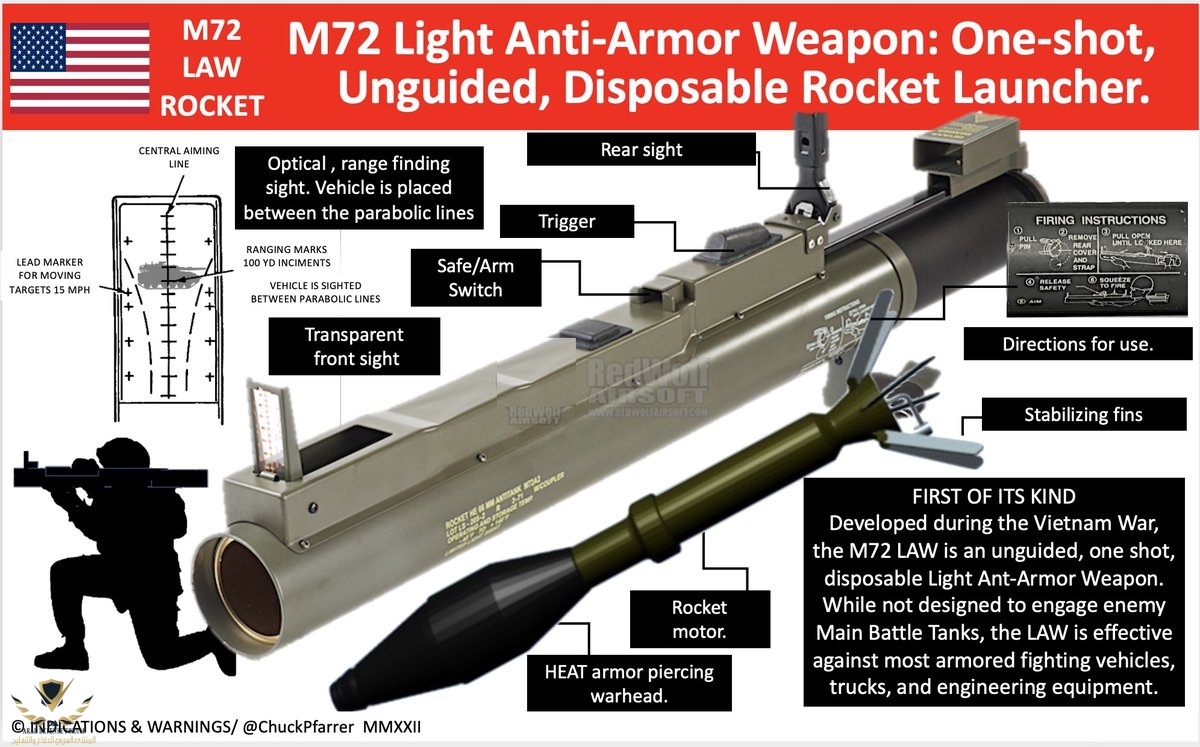

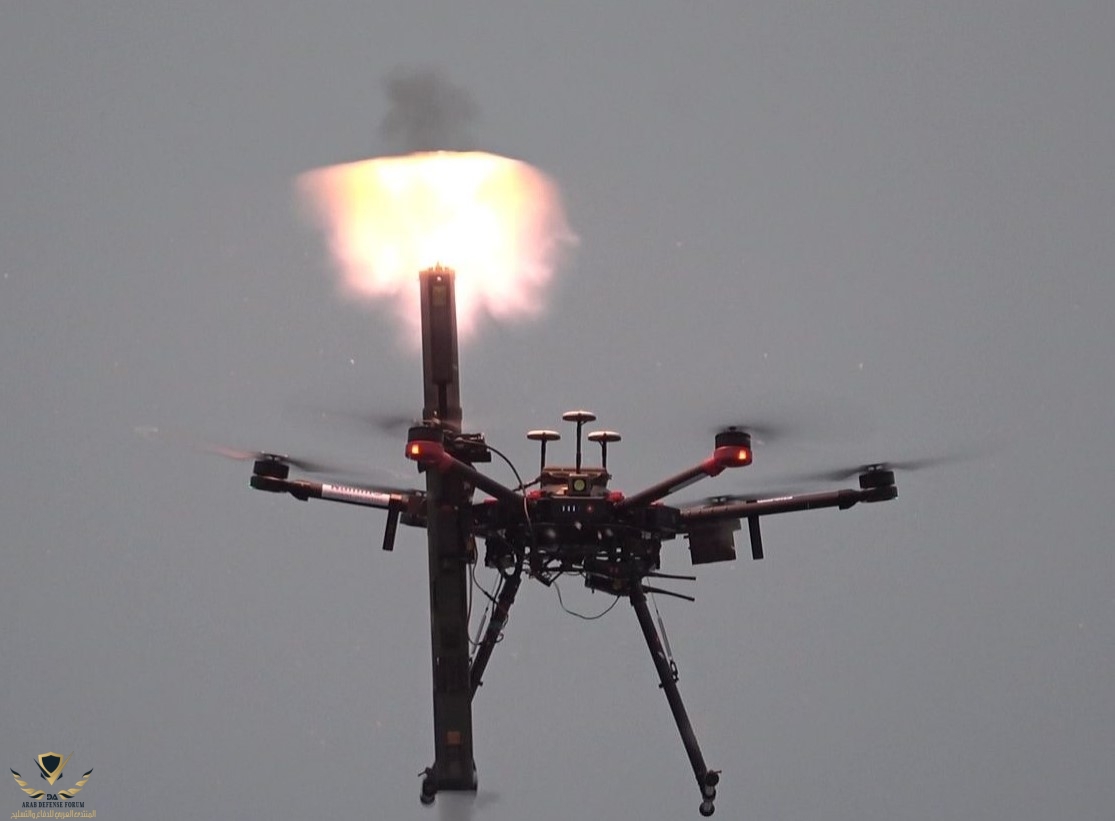

Nammo النرويجيه تقترح قاذف M72 LAW عديم الارتداد لل Top attack ... والبعض ذهب لتحميل الدرون بقاذفين.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[Taima]

​

اطلاق صاروخ كونكورس 1.15 يظهر الصاروخ من مقدمة الدبابة ويصيب هدف خلف الدبابة اين منظومة التروفي



[كلونيل]

صحيح اخي، هذا اقتراح فني عام ، خاصة ان هنالك دول لازالت لحد الان تشغل ال sagger او نسخ معدله عليه قليلا.

ساغر اللى هو نعرفه احنا باسم مالوتكا؟؟



[باحث علمي]

ساغر اللى هو نعرفه احنا باسم مالوتكا؟؟

نعم مالوتكا الاسم الروسي ، اوربيا يطلق عليه ساغر .



[Shtora]

دبابه ممتازه في قتال الجيوش لكنها فاشله في قتال المليشيات سيتم تعديلها منهم ووتغيير كثير من صفاتها اتوقع

انت ترى المقاومين مليشيات ونحن نراهم مقاتلين شجعان



[anti poliz]

انت ترى المقاومين مليشيات ونحن نراهم مقاتلين شجعان

ميليشيا هي تصنيف عسكري علمي و ليست انتقاص أو أي شي و هي مقابل الجيش النظامي فقط للتوضيح



[kamov-52]

التسجيل المصور للأسفل يظهر التروفي وهو يعترض الهدف ويدمره قبل أن يصل لجسم الدبابة !!!! وحدة المشاغلة والاشتباك التي تضم الذخيرة الوقائية MEFP، تستطيع الاستدارة والحركة الأفقية ضمن قطاع 200-220 درجة، بحيث تزود النظام قابلية الاشتباك تقريباً مع أي اتجاه يشير إليه الحاسوب (زاوية ارتفاع الإطلاق elevation angle غير معروفة).

الحاسوب يواصل تلقي البيانات البالستية ويخطط لأفضل حلول التصدي والاعتراض intercept solution. وحدة الإطلاق تحفز الذخيرة الوقائية التي بدورها تطلق شظاياها المشكلة انفجارياً نحو مقدمة الهدف لتحييده وتعطيله. فوراً بعد عملية الإطلاق، يتم بشكل تلقائي إعادة شحن وحدة الإطلاق بذخيرة وقائية جديدة خلال زمن مقدر بنحو 1.75 إلى 2 ثانية.

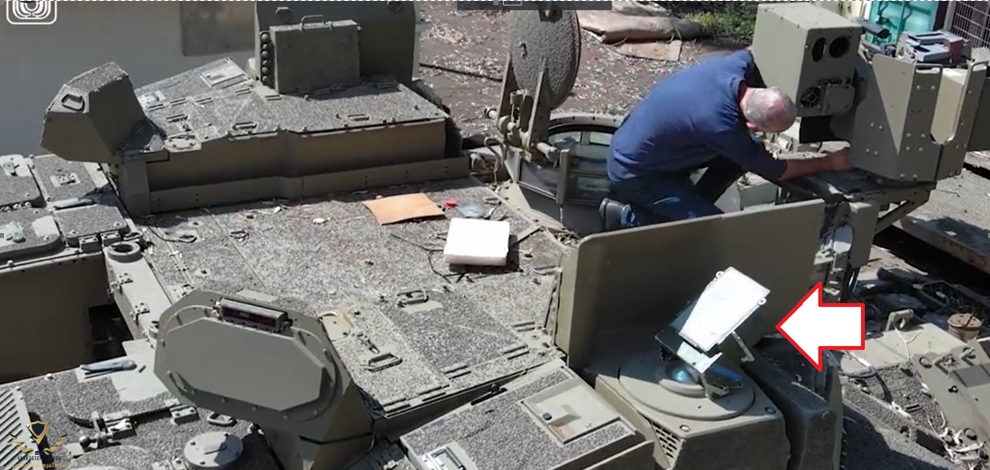

مشاهدة المرفق 641971​

لا اعتقد انه اعترض اي شيئ النيران اشتعلت في جنب الدبابة



[الفريد]

لا اعتقد انه اعترض اي شيئ النيران اشتعلت في جنب الدبابة

اعتقد والله اعلم ان كلامك هو صحيح ولكن الإصابة اتات في مكان ميت اي اعطاب وقابلة للإصلاح ولاخسائر بشرية للاسف



[abdo 22]

صاروخ ضعيف بقدرات طيران ومناورة محدودة، مكانه الطبيعي هو المتاحف ودور العرض حتى بنسخه المعدله !!!

ممكن ينفع مع المدرعات برضه والعربات المصفحة كبديل اكثر اقتصادية ضد اهداف ضعيفة التدريع فى ظل موارد محدودة.



[anwaralsharrad]

لا اعتقد انه اعترض اي شيئ النيران اشتعلت في جنب الدبابة

بقايا محرك الصاروخ المشتعل.. سبق لي أن شاهدت ذات المنظر بعد إعتراض الهدف واستمرار اشتعال المحرك الصاروخي للمقذوف.
