مواضـع القتل فـي الدبابـة الإسرائيليـة ميركافـا.

[Metal-04]

أعجبتني هذه اللقطة حيث أن المقاومين التفو خلف آليات العدو لكن ضربة واحدة غير كافية يجب ضربهم مرتين وثلاث.



[anwaralsharrad]

بعض الملاحظات حول القتال الحضري الدائر في غزة الآن:

- الجيش الإسرائيلي أستخدم تكتيكات كلاسيكية أو تقليدية في القتال الحضري (رغم ما قدمته التجربة الأوكرانية وتجارب المعارك الأخرى في الشرق الأوسط) فأرسل الدبابات بشكل منفرد لإقتحام المدينة وهذا سبب تعاظم هجمات القسام وتقربهم من أهدافهم لبضع عشرات الأمتار قبل المباشرة بإطلاق النار !!! ففي جميع الإشتباكات التي عرضتها القسام، لم نشاهد جنود الجيش الإسرائيلي وهم يقاتلون من منزل لمنزل إلا ما ندر !!!

- حتى الآن لم نشهد إستخدام موسع لأنظمة الصواريخ الموجهة المضادة للدبابات (بإستثناء حالة يتيمة في بداية العمليات البرية) مثل الكورنيت والفاغوت الكوري الشمالي الموجه ليزريا، وهذا راجع لأن الأنظمة الصاروخية لا تصلح لقتال المدن المكتظة بالتراكيب الإنشائية، فلا يوجد مسافة أو إرتداد بصري كافي لأطلاق الصاروخ الذي قد يصطدم بالأبنية وأكداس الحجارة.

- قدرات التروفي خلال المعركة مقيدة بثلاثة إعتراضات من كل جهة، فإن نفذت الذخيرة الفرعية في مخزن النظام، فعلى الدبابة الإعتماد على دروعها السلبية لصد الهجمات !!!



[abdo 22]

تكتيك من الحرب العالمية الثانية متبع في مهاجمة السفن يمكن ان تستلهم منه فكرة مدرعة مضادة للدبابات لحرب المدن و الشوارع
في الحرب العالمية الثانية كانت القاذفات ثنائية المحرك عندما تهاجم السفن تقوم اولا باطلاق وابل من النيران من مدافعها الرشاشة starfing ثم عند الاقتراب يتم القاء القنابل لتفجيرها
هذا التكتيك له عدة فوائد اولها ارباك واسكات نيران المدفعية المضادة وثانيها اضعاف درع السفينة وثالثها احداث بعض الخسائر في حال لم تصب القنابل

اذا طبقنا هذا التكتيك في الحرب البرية يمكن صنع مركبة مدرعة مزودة بمدفع رشاش مزدوج عيار 30 ملم مثلا مع العديد من القذائف الصاروخية المضادة للدروع حيث يتم امطار المركافا بنيران المدفع الرشاش اولا مع كل التأثيرات المصاحبة لذلك ثم اطلاق وابل من القذائف نحوها ثم امطارها من جديد بنيران المدفع الرشاش

المركبات سهل رصدها من طيران العدو اللى شغال ٢٤ ساعة فوق القطاع.



[abdou93]

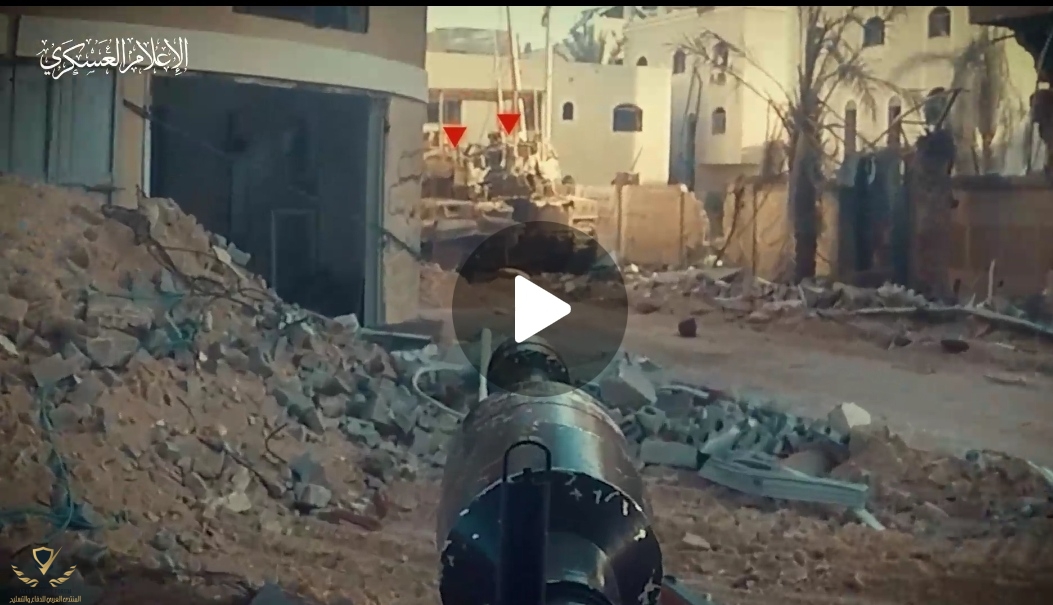

مشاهدة المرفق 640595
أعجبتني هذه اللقطة حيث أن المقاومين التفو خلف آليات العدو لكن ضربة واحدة غير كافية يجب ضربهم مرتين وثلاث.

استهداف المحرك يعني ضمان اعطابها و خروجها من الخدمة بشكل مؤكد
المقاومة تستثمر بشكل اكثر من رائع في نقاط قوتها و هي حرب المدن



[تكتيكي]

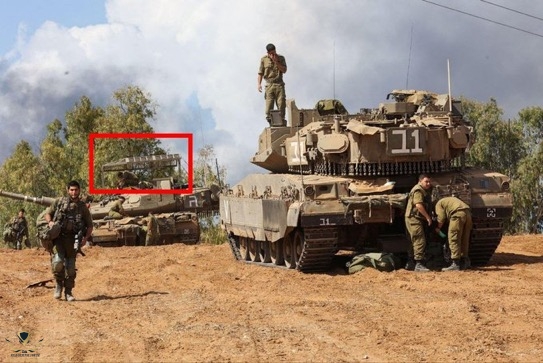

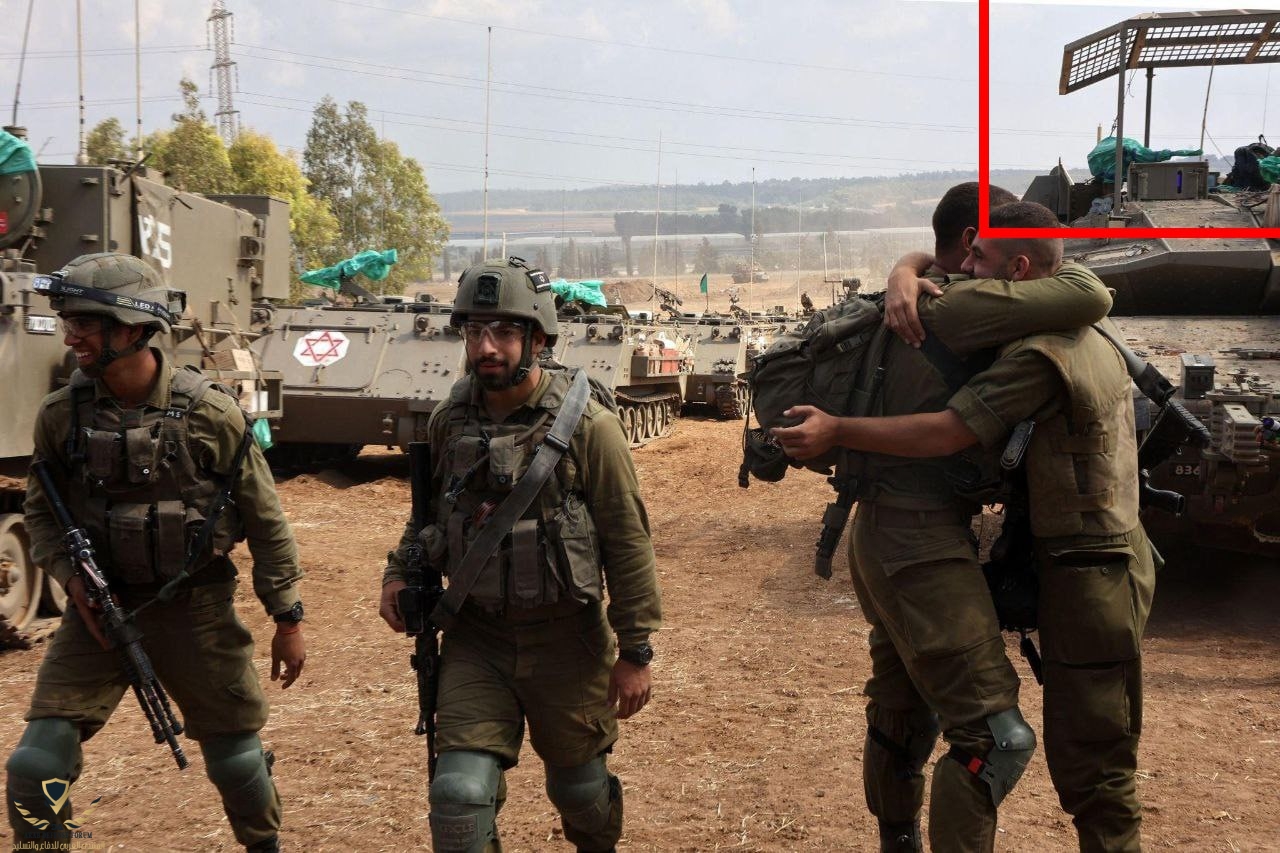

يبدو ان الصهاينه تعلمو من الروس في الحرب الاوكرانيه الروسيه

يعطل الشبك الانظممه الالكترونيه
عبارة عن شبكة فولاذية وحاجز حديدي حول الدبابات يعمل على منع القذائف أو الدرونات من الاقتراب من الدبابه
مفيد جدا في هذه الظروف
يؤدي إلى انحراف وتشابك الطائرات بدون طيار
يعطل اجهزه وأنظمة الاتصالات بالدرونات مما يجعلها غير فعالة مع اني اشوف الانسيت الروسي افترى في الدبابات الاوكرانيه
لان الاوكران لم يعتمدو هذا القفص توقعات
وايضا يمنع تعرض الدبابه للتهديدات الجويه
فعالضد الار بي جي في حالات أو المضادات الدروع
يعد من وسائل الحمايه للاضافيه للمدرعات والدبابات
يعمل على عرقلة رأس الشحنة المتفجره من خلال حشرها بين القضبان او تدميرها وتفجيرها قبل الوصول إلى جسم الدبابة ومن ثم تخفيف الصدمه ومنع اختراقها
عند اصطدام القذيفه بقضبان تلك الشبكة الحديديه تنفجر على بُعد 30-40 سم عن هيكل الدبابه
تم استخدمه في الدبابات الكنديه ليوبارد في حرب أفغانستان والحرب الروسيه في جورجيا وفي حرب العراق وفي سوريا
الصين تحاول استنساخ هذه الطريقه



[kamov-52]

المركبات سهل رصدها من طيران العدو اللى شغال ٢٤ ساعة فوق القطاع.

غير صحيح
المدن المكتظة والمدمرة لا يسهل رصد شيئ فيها
يمكن استخدام المباني ذات الواجهات المدمرة والمستودعات لاخفاء الاليات
تمويه الاليات بالطلاء الرقمي ( ذو المربعات ) لزيادة صعوبات الرصد على الطيران
ان تكون الاليات صغيرة الحجم



[امنحوتب الرابع]

رجال يقدمون دروس في أساليب القتال الحضري...

​

يذكرونى بمعركة السويس المجيدة و ابادة ارتال من الجيش الاسرائيلى بواسطة المقاومة المسلحة
مصر ملهمة



[باحث علمي]

بعض الملاحظات حول القتال الحضري الدائر في غزة الآن:

- الجيش الإسرائيلي أستخدم تكتيكات كلاسيكية أو تقليدية في القتال الحضري (رغم ما قدمته التجربة الأوكرانية وتجارب المعارك الأخرى في الشرق الأوسط) فأرسل الدبابات بشكل منفرد لإقتحام المدينة وهذا سبب تعاظم هجمات القسام وتقربهم من أهدافهم لبضع عشرات الأمتار قبل المباشرة بإطلاق النار !!! ففي جميع الإشتباكات التي عرضتها القسام، لم نشاهد جنود الجيش الإسرائيلي وهم يقاتلون من منزل لمنزل إلا ما ندر !!!

- حتى الآن لم نشهد إستخدام موسع لأنظمة الصواريخ الموجهة المضادة للدبابات (بإستثناء حالة يتيمة في بداية العمليات البرية) مثل الكورنيت والفاغوت الكوري الشمالي الموجه ليزريا، وهذا راجع لأن الأنظمة الصاروخية لا تصلح لقتال المدن المكتظة بالتراكيب الإنشائية، فلا يوجد مسافة أو إرتداد بصري كافي لأطلاق الصاروخ الذي قد يصطدم بالأبنية وأكداس الحجارة.

- قدرات التروفي خلال المعركة مقيدة بثلاثة إعتراضات من كل جهة، فإن نفذت الذخيرة الفرعية في مخزن النظام، فعلى الدبابة الإعتماد على دروعها السلبية لصد الهجمات !!!

استاذنا كيف تقييمك لقذيفة الياسين الترادفيه ؟ هل تعتقد انها حققت الاختراق المنشود لتدريع الميركافا بانواعه وللنسخ 3 و 4 ؟

هل تعتقد ان اعتماد نسخه مثل منظومة AT-3 (Sagger) / 9M14 (Malyutka) ستكون حل افضل ؟ ... بالمناسبه تقنيا فإن امكانية تصنيعها محليا ممكنه لحد ما نظرا لبساطة تقنية اجزاءها وكذلك اسلوب توجيها، واقتصاديا غير مكلفه، التوجيه السلكي بالامكان استخدامه للهجوم السقفي وبذلك يتم تجاوز ال APS ومهاجمة سقف الدبابه وهي الحلقه الاضعف بالتدريع... مثال الاسبايك توجيه سلكي ويقدم top attack mode

@Spike NLOS



[Semper Supra]

استاذنا كيف تقييمك لقذيفة الياسين الترادفيه ؟ هل تعتقد انها حققت الاختراق المنشود لتدريع الميركافا بانواعه وللنسخ 3 و 4 ؟

هل تعتقد ان اعتماد نسخه مثل منظومة AT-3 (Sagger) / 9M14 (Malyutka) ستكون حل افضل ؟ ... بالمناسبه تقنيا فإن امكانية تصنيعها محليا ممكنه لحد ما نظرا لبساطة تقنية اجزاءها وكذلك اسلوب توجيها، واقتصاديا غير مكلفه، التوجيه السلكي بالامكان استخدامه للهجوم السقفي وبذلك يتم تجاوز ال APS ومهاجمة سقف الدبابه وهي الحلقه الاضعف بالتدريع... مثال الاسبايك توجيه سلكي ويقدم top attack mode

@Spike NLOS

حتى التاو لديه Sensors خاصة لمعرفة موقع الدبابة في فترة الطيران بعدها يقوم بالتفجر فوق السطح صحيح لأنني رأيت فيديو للصاروخ يقوم بنفس الهجوم



[باحث علمي]

حتى التاو لديه Sensors خاصة لمعرفة موقع الدبابة في فترة الطيران بعدها يقوم بالتفجر فوق السطح صحيح لأنني رأيت فيديو للصاروخ يقوم بنفس الهجوم

The 3 attack modes

صحيح الذي تقصده يعرف ب overfly top attack (OTA) mode



[Semper Supra]

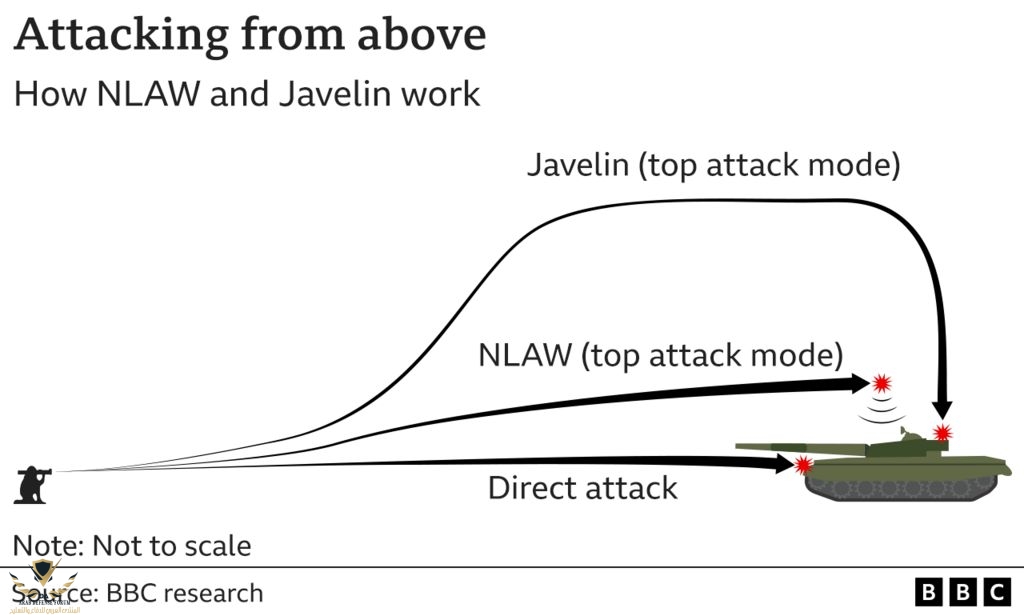

The 3 attack modes
مشاهدة المرفق 640675

التاو أظن يستخدم نفس أسلوب الNLAW



[باحث علمي]

التاو أظن يستخدم نفس أسلوب الNLAW

التاو كما تعلم اخي انواع، اعتقد الذي تقصده TOW-2B

TOW 2B operates in a "flyover shoot down" top attack mode with two tantalum explosively formed penetrator (EFP) warheads

NLAW and Javlin have two attack modes; OTA (Overfly Top Attack) and DA (Direct Attack)



[باحث علمي]

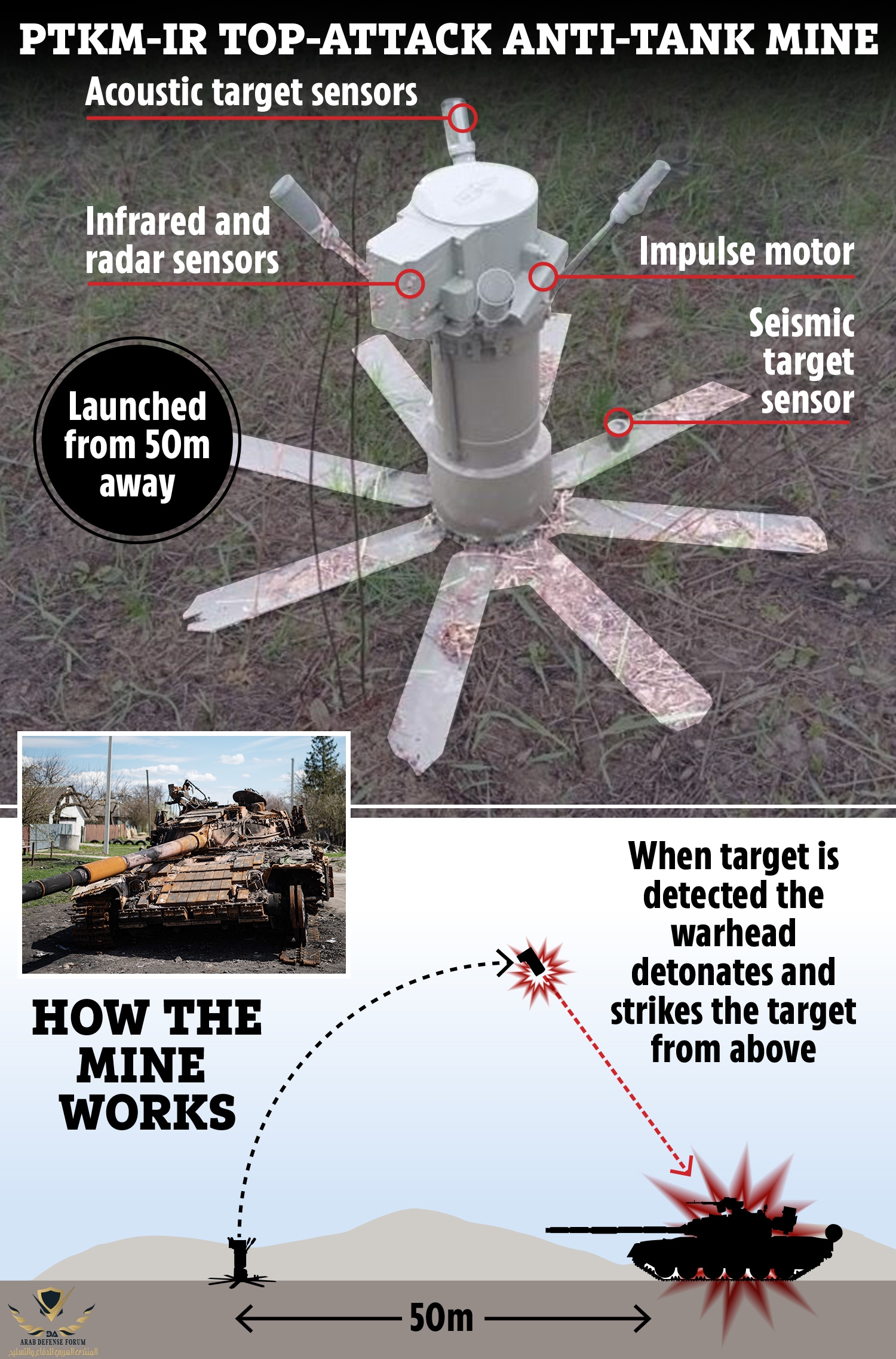

هنالك اسلوب اخر للهجوم السقفي او من الاعلى على المدرعات بواسطة الالغام مثال :
PTKM-1R Top-attack Anti-tank mines



[المغربي الحر]

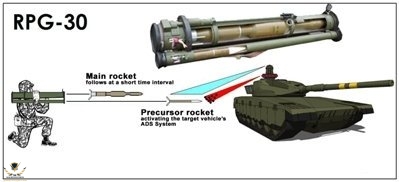

اسلوب الضربه المزدوجه المتعاقبه، لازال مطروح كاحد الاساليب، النسخ الروسيه kornet المتعدده الفوهات

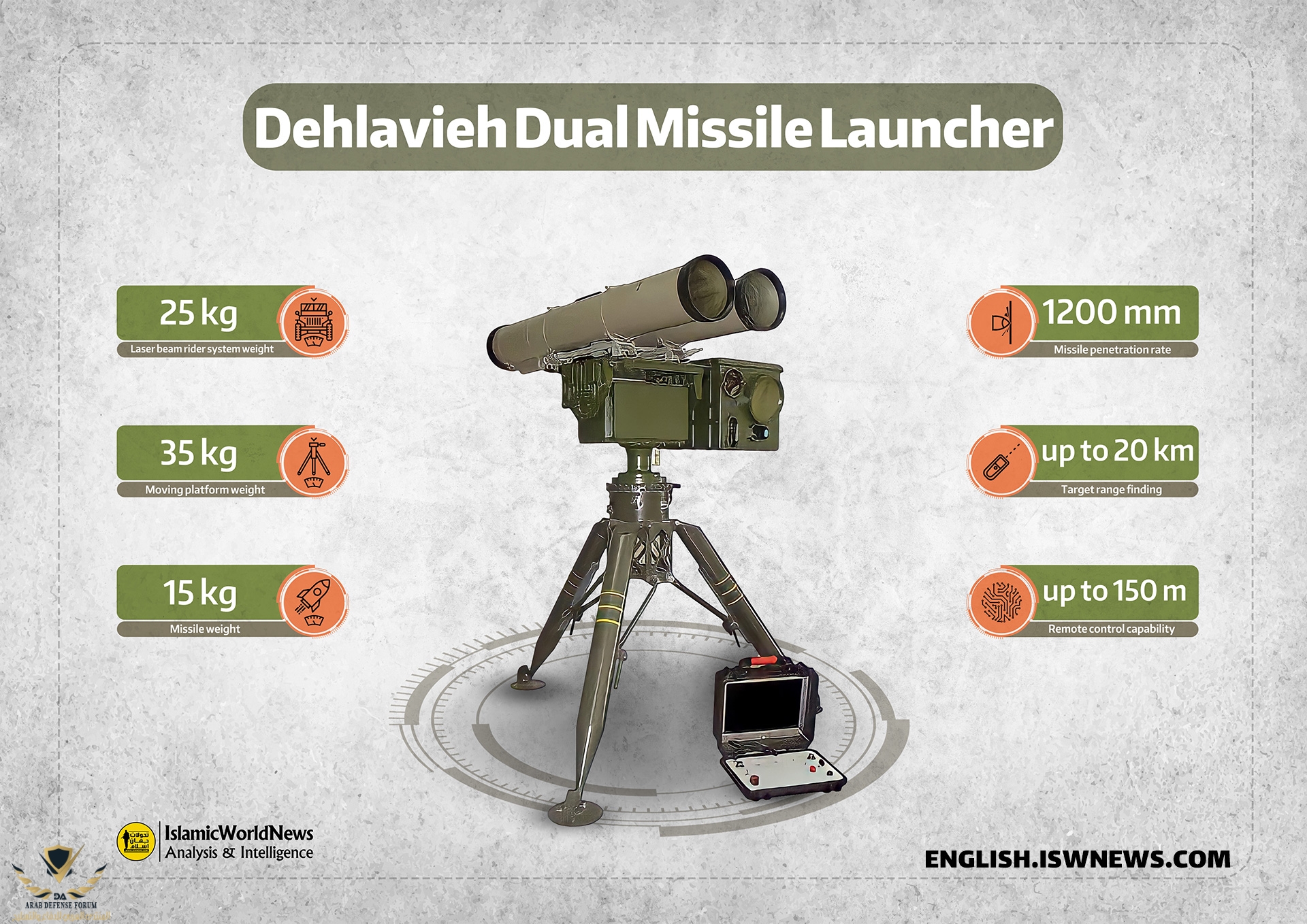

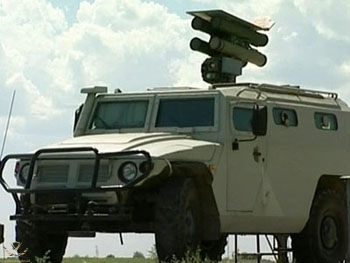

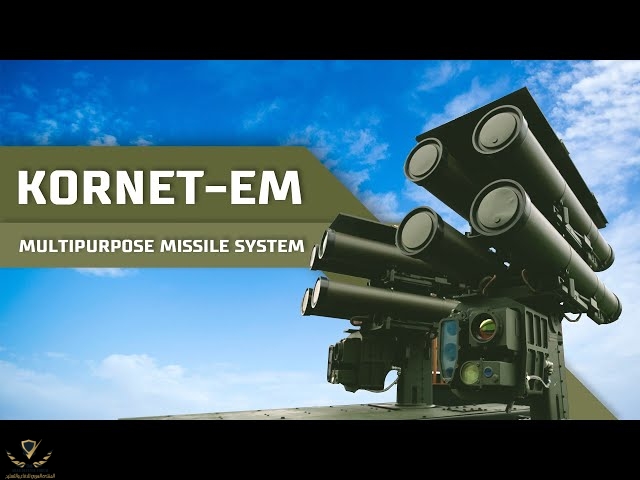

kornet-EM مثالا و RPG-30 وكذلك الكورنيت الايراني المزدوج... A @anwaralsharrad

مشاهدة المرفق 639073
مشاهدة المرفق 639075مشاهدة المرفق 639076مشاهدة المرفق 639077

لا اظن ذلك شاهدت فيديو لتجارب الميركافا تروفي كان قادر على تحييد جميع التهديدات



[kamov-52]

القنبلة اليدوية السوفياتية المضادة للمدرعات RKG-3 قد تكون سلاحا مناسبا للقتال ضد المدرعات في المدن والشوارع
ما يميز هذا السلاح هو المظلة التي تفرد بعد القائه باتجاه الدبابة المعادية ما يضمن نزوله بطريقة عمودية لتنفجر بعدها الشحنة الجوفاء



[anwaralsharrad]

استهداف المحرك يعني ضمان اعطابها و خروجها من الخدمة بشكل مؤكد
المقاومة تستثمر بشكل اكثر من رائع في نقاط قوتها و هي حرب المدن

تسمى بحالة أو مظهر "قتل الحركة" mobility kill، فدبابة بجنزير مقطوع، ونظام تعليق محطم ومحرك عاطل عن العمل، هي دبابة خارج المعركة، وفي أحرج الساعات وعند اشتداد زخم القتال، فإنه سيفرض عليها القتال اعتماداً على الآلات. إذ وبعد إغلاق جميع الفتحات والكوات، فإن الدبابة تكون في أشد حالاتها وهناً، وتحديداً إزاء هجمات المشاة من جانبيها ومؤخرتها.



[anwaralsharrad]

استاذنا كيف تقييمك لقذيفة الياسين الترادفيه ؟ هل تعتقد انها حققت الاختراق المنشود لتدريع الميركافا بانواعه وللنسخ 3 و 4 ؟

هل تعتقد ان اعتماد نسخه مثل منظومة AT-3 (Sagger) / 9M14 (Malyutka) ستكون حل افضل ؟ ... بالمناسبه تقنيا فإن امكانية تصنيعها محليا ممكنه لحد ما نظرا لبساطة تقنية اجزاءها وكذلك اسلوب توجيها، واقتصاديا غير مكلفه، التوجيه السلكي بالامكان استخدامه للهجوم السقفي وبذلك يتم تجاوز ال APS ومهاجمة سقف الدبابه وهي الحلقه الاضعف بالتدريع... مثال الاسبايك توجيه سلكي ويقدم top attack mode

القذيفة ياسين نسخة معدلة عن المقذوف الروسي PG-7VR الذي بدوره يستطيع اختراق 600 ملم من التدريع الفولاذي بعد تجاوز قرميد الدرع التفاعلي المتفجر (يستطيع أيضاً اختراق متران ونصف من الإسمنت المسلح، وثلاثة أمتار ونصف من الرمال). ياسين تحمل نفس قياسات المقذوف الروسي لكن مع قابلية ثقب أقل (600 ملم مقابل 750 ملم للروسي). يبلغ إجمالي وزن المقذوفين 4.5 كلغم (لا يشمل مجموعة الدفع) وقطرهما 105 ملم، في حين يبلغ قطر الشحنة الابتدائية التي وضعت على مسبار خاص في مقدمة الرأس الحربي 64 ملم.

قابليات الياسين متواضعة عند الحديث عن برج الميركافا أو قوسها الأمامي، لكنها فعالة لضرب جوانب الهيكل ومؤخرة الدبابة.



[anwaralsharrad]

حتى التاو لديه Sensors خاصة لمعرفة موقع الدبابة في فترة الطيران بعدها يقوم بالتفجر فوق السطح صحيح لأنني رأيت فيديو للصاروخ يقوم بنفس الهجوم

ما تتحدث عنه هو النسخة TOW-2B والصاروخ بالفعل يمتلك مجسات بصرية ومغناطيسية لتحديد زمن إطلاق الشحنات المشكلة إنفجاريا فوق قمة الهدف في اللحظة المناسبة !!!!

https://defense-arab.com/vb/threads/116516/

​



[باحث علمي]

القذيفة ياسين نسخة معدلة عن المقذوف الروسي PG-7VR الذي بدوره يستطيع اختراق 600 ملم من التدريع الفولاذي بعد تجاوز قرميد الدرع التفاعلي المتفجر (يستطيع أيضاً اختراق متران ونصف من الإسمنت المسلح، وثلاثة أمتار ونصف من الرمال). ياسين تحمل نفس قياسات المقذوف الروسي لكن مع قابلية ثقب أقل (600 ملم مقابل 750 ملم للروسي). يبلغ إجمالي وزن المقذوفين 4.5 كلغم (لا يشمل مجموعة الدفع) وقطرهما 105 ملم، في حين يبلغ قطر الشحنة الابتدائية التي وضعت على مسبار خاص في مقدمة الرأس الحربي 64 ملم.

قابليات الياسين متواضعة عند الحديث عن برج الميركافا أو قوسها الأمامي، لكنها فعالة لضرب جوانب الهيكل ومؤخرة الدبابة.

الشق الثاني من استفساري؟ ... خاصة اذا تم استبدال السلك النحاسي (والمحدود بنقل كمية وسرعة البيانات) لتوجيه Sagger بسلك الياف بصريه، حيث انها اخف وزنا وبالتالي تدعم مدى ابعد بكثير وسرعه اعلى كذلك نطاق تردادات واسع يمكنها من نقل بيانات كبيره وبسرعه (real time video data) من كاميرا EO/IR تثبت بمقدمة الصاروخ تساعد الرامي على التوجيه الصاروخ بصريا حراريا (ليلا ونهارا) ( وايضا انتقلنا من LOS بسلك نحاسي الى
Non LOS بسلك ليف بصري) واختيار aim point المناسبه لنقاط ضعف الهدف وبدقه ... سبايك بسيط.



[anwaralsharrad]

التاو أظن يستخدم نفس أسلوب الNLAW

لا.. هناك نمطي هجوم سقفي top attack شائعين لا يجب أن نخلط بين أسلوب عملهم !! في الحقيقة أخي هذه الأنظمة بعضها مصمم للطيران فوق الهدف مباشرة وفي مسار أفقي، ومن ثم تحفيز وإطلاق رأسها الحربي نحو الأسفل، كما هو الحال مع الأمريكي TOW-2B والسويدي BILL 2... البعض الآخر يمتلك أفضلية أكثر ونمط انقضاض قوسي، مثل الأمريكي Javelin والإسرائيلي Spike.

الصاروخ Javelin على سبيل المثال في نمط الهجوم من الأعلى يستطيع بلوغ ارتفاع 150 م، حيث يرتفع الصاروخ بحدة فور إطلاقه للأعلى، ليطير بعدها بشكل مستقيم ثم يغطس للأسفل مرة أخرى ليضرب هدفه بشكل انحنائي أو قوسي curve mode نحو قمته الضعيفة، بحيث يمنع الهدف من الاختباء خلف أي غطاء أمامي.

وفي نمط الهجوم المباشر ينطلق الصاروخ بارتفاع منخفض lower altitude يصل إلى 50 م، ثم ينحرف الصاروخ في اتجاه طيرانه نحو الأسفل لينقض على هدفه بشكل مباشر في مقدمته أو مؤخرته أو الجوانب. ويسمح هذا النمط في الهجوم بالاشتباك مع الأهداف المستترة خلف تل رملي أو أسفل تركيب إنشائي protective structure.
