مواضـع القتل فـي الدبابـة الإسرائيليـة ميركافـا.

[Iskander]

استاذنا بالمجال ،، اشكرك على توضيح الرائع لمبدا عمل القذيفة الترادفيه وتحديدا ال PG-7VR ... لكن الملاحظه هي فشلها بالكثير من الحالات بتحقيق تدمير كامل ومضمون للدبابه مقارنة لو ضربت بالكورنيت وكلاهما ترادفي ! ... احتمالية التدمير الموكد بالكورنيت اعلى وبالحالتين نفس الهدف ،،اذن اين تكمن المشكله او السبب ؟!

احلت السبب الى التصميم ولانه الوضع والامكانيات التقنيه المتاحه بسيطه فمها هو الحل بهذه الحاله وانت امام شحنتين الاولى تحطم الدروع والثانيه للتفجير الرئيسي .... ببساطه يتم اعادة تصميمهم حجما نوعا وشكلا لتحقيق التدمير المطلوب على غرار ال 7 نسخ لشواظ عندما كانت البدايه بنسخه واحده وصولوا ليقين بضرورة التطوير والحاله هنا نفس الشي... الان هل قديفة الياسين ستضطر اطلاقها من قاعده ثلاثية او على الكتف هذا يقرره التصميم او النسخه او النسخ الجديده اعتمادا على نوع تدريع الهدف سواء كانت جرافه ام مدرعه او دبابه.

وكما تعلم فإن مبدا او فكرة الراس الحربي الترادفي موجود ليس بقواذف الكتف فقط وال ATGM بشكل عام ولكن صعودا بالصواريخ الى التوماهوك وعدد من الكروزات الغربيه .. الشحنه الاولى لتدمير الاولي (يجب ان تكون كافيه لفتح الطريق) للشحنه الثانيه الرئيسيه.

وتقبل كامل احترامي وتقديري لكم ولعلمكم وخبرتكم بالمجال!

أعتقد ان الحل هو زيادة قطر كل من الشحنة الابتدائية والشحنة الرئيسية لزيادة قدرة الاختراق الى 900 ملم على الأقل
الامر ليس سهلا وربما خارج القدرات التقنية للمقاومة في غزة الا اذا تلقت مساعدة خارجية وهناك أيضا قيود عملية مثل زيادة وزن وطول القذيفة مما يجعل حملها و التعامل معها صعبا وكذلك زيادة الارتداد والبصمة الحرارية عند الاطلاق بشكل كبير وهو ما يزيد الخطر على الرامي خصوصا في الاماكن الضيقة وربما هناك حاجة لاعادة تصميم القاذف من الاساس ليتمكن من تحمل القوى الناتجة من الاطلاق



[باحث علمي]

أعتقد ان الحل هو زيادة قطر كل من الشحنة الابتدائية والشحنة الرئيسية لزيادة قدرة الاختراق الى 900 ملم على الأقل
الامر ليس سهلا وربما خارج القدرات التقنية للمقاومة في غزة الا اذا تلقت مساعدة خارجية وهناك أيضا قيود عملية مثل زيادة وزن وطول القذيفة مما يجعل حملها و التعامل معها صعبا وكذلك زيادة الارتداد والبصمة الحرارية عند الاطلاق بشكل كبير وهو ما يزيد الخطر على الرامي خصوصا في الاماكن الضيقة وربما هناك حاجة لاعادة تصميم القاذف من الاساس ليتمكن من تحمل القوى الناتجة من الاطلاق

حسب الاعلام وليس سرا ، فإن ال 29 RPG على سبيل المثال، وهو الاكثر فعاليه من الياسين موجود لديهم باعداد محدوده وتقنية تصنيعه لاتتخلف كثيرا عن الياسين الذي خبروا صنعته من الالف الى الياء سواء الصاروخ او القاذف وبقاعده ارضيه او على الكتف .... وعليه فالتوسعه قليلا بالتصميم لااظنها من المعجزات حتى ضمن الامكانيات المتاحه يبقى هذا افتراض نظري،، اما عمليا فالله تعالى اعلم.



[Iskander]

حسب الاعلام وليس سرا ، فإن ال 29 RPG على سبيل المثال، وهو الاكثر فعاليه من الياسين موجود لديهم باعداد محدوده وتقنية تصنيعه لاتتخلف كثيرا عن الياسين الذي خبروا صنعته من الالف الى الياء سواء الصاروخ او القاذف وبقاعده ارضيه او على الكتف .... وعليه فالتوسعه قليلا بالتصميم لااظنها من المعجزات حتى ضمن الامكانيات المتاحه يبقى هذا افتراض نظري،، اما عمليا فالله تعالى اعلم.

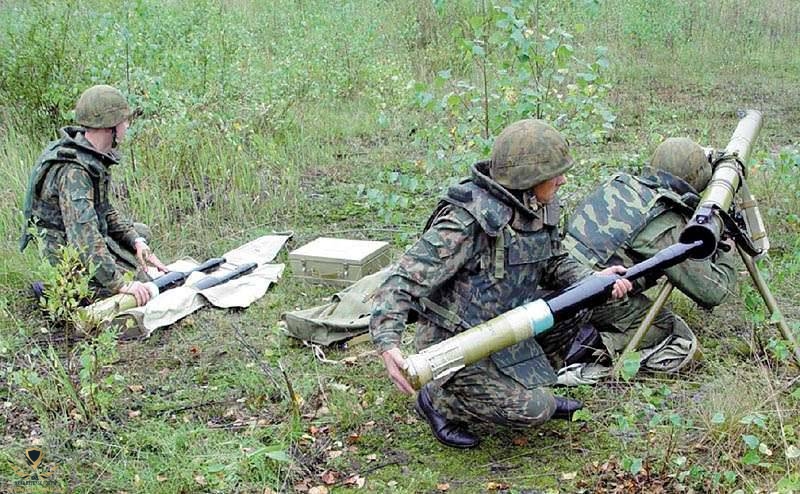

مشاهدة المرفق 691604
مشاهدة المرفق 691605
مشاهدة المرفق 691606

الار بي جي 29 لا يختلف كثيرا عن الياسين من حيث قدرة الاختراق فالقذيفة هي نفسها الذي يختلف فقط هو الجزء الدافع والذي يعطي مدى أكبر للأر بي جي 29
تطوير القذيفة يبدو سهلا للوهلة الاولى لكنه صعب تقنيا ويتضمن حسابات معقدة وقيود عملية ويحتاج تجارب كثيرة ليكون بالفعالية المطلوبة



[باحث علمي]

الار بي جي 29 لا يختلف كثيرا عن الياسين من حيث قدرة الاختراق فالقذيفة هي نفسها الذي يختلف فقط هو الجزء الدافع والذي يعطي مدى أكبر للأر بي جي 29
تطوير القذيفة يبدو سهلا للوهلة الاولى لكنه صعب تقنيا ويتضمن حسابات معقدة وقيود عملية ويحتاج تجارب كثيرة ليكون بالفعالية المطلوبة

اتفق معك ولكن يبقى المدى من ضمن الميزات الرئيسيه كموشر على فعالية الصواريخ المضاده للدروع الكتفيه ,, بالاظافه الى قدرة الاختراق، درجة الارتداد، ويضاف اليهم طرق التوجيه ، والدقه بحالة ATGM.

بالنسبه للتطوير على قدرة اختراق القذيفه ... لاتعليق اكثر لانه فيها اختلاف وجهات نظر كبيره.



[anwaralsharrad]

أعتقد ان الحل هو زيادة قطر كل من الشحنة الابتدائية والشحنة الرئيسية لزيادة قدرة الاختراق الى 900 ملم على الأقل
الامر ليس سهلا وربما خارج القدرات التقنية للمقاومة في غزة الا اذا تلقت مساعدة خارجية وهناك أيضا قيود عملية مثل زيادة وزن وطول القذيفة مما يجعل حملها و التعامل معها صعبا وكذلك زيادة الارتداد والبصمة الحرارية عند الاطلاق بشكل كبير وهو ما يزيد الخطر على الرامي خصوصا في الاماكن الضيقة وربما هناك حاجة لاعادة تصميم القاذف من الاساس ليتمكن من تحمل القوى الناتجة من الاطلاق

زيادة وزن الذخيرة وبالتالي زيادة وزن السلاح تعني بالضرورة تخفيض مدى النار المباشرة للسلاح، والذي يعني أيضا وجوب التقرب أكثر من الهدف للتسديد عليه، وهذه مخاطرة لا يمكن للجميع تقبل فكرتها !!!!! شاهدت فيديوعات "غير قابلة للنشر" لإستهداف عناصر المقاومة الفلسطينية بسبب التهاون أو سوء تقدير قدرات العدو.



[anwaralsharrad]

حسب الاعلام وليس سرا ، فإن ال 29 RPG على سبيل المثال، وهو الاكثر فعاليه من الياسين موجود لديهم باعداد محدوده وتقنية تصنيعه لا تختلف كثيرا عن الياسين الذي خبروا صنعته من الالف الى الياء سواء الصاروخ او القاذف وبقاعده ارضيه او على الكتف .... وعليه فالتوسعه قليلا بالتصميم لااظنها من المعجزات حتى ضمن الامكانيات المتاحه يبقى هذا افتراض نظري،، اما عمليا فالله تعالى اعلم.

أنت تتحدث إستاذي عن مقارنة بين سلاحين مختلفين تماما في البناء العام والتركيب وآلية العمل، هما RPG-7 وRPG-29 (مع ملاحظة أن الياسين عبارة عن قذيفة محلية الصنع خاصة بالسلاح RPG-7 وليس سلاح قائم بذاته لنقارنه بالسلاح RPG-29) !!!! في الحقيقة إستاذي، بعض الباحثين العسكريين حدد عدداً من المتطلبات الرئيسة للأسلحة الكتفية المضادة للدبابات، يمكن تلخيصها كالتالي :

الخطورة Lethality: وبمعنى آخر، قابلية الرأس الحربي على إيقاف أو اعطاب عربات القتال الثقيلة بحجم دبابات المعركة، حتى عند استهداف القوس الأمامي أو على الأقل عند التسديد على الصفيحة الأمامية المنحدرة ونقصد بذلك مقدمة الهيكل المائلة وهي الجزء الأكثر تصفيحاً بعد مقدمة البرج. قذائف الحرب العالمية الثانية كانت كافية عموما لإنجاز هذا الغرض.

احتمالات الضربة Hit Probability: إن قابلية ضرب وإصابة الهدف تعتمد أولياً على خصائص المقذوف، مثل سرعة الطيران (زمن الطيران من القاذفة وحتى الهدف) والدقة المتأصلة أو الكامنة inherent accuracy (تخفيض تفرق وتشتت المقذوف مستحق ومنسوب إلى عناصر الشكل الديناميكي الهوائي الأفضل، نظام دفع، تصميم زعانف الاتزان، الخ). ولا ننسى عند تناولنا احتمالات الإصابة، دور المناظير والمسددات البصرية المستخدمة مع السلاح.

المدى Range: المدى الأطول للسلاح هو دائماً أمر مرغوب فيه، لأنه يسمح للرامي بمشاغلة الهدف بشكل مسبق، ويعطيه أيضاً فرصة نجاة أفضل تجاه الكشف والنيران الانتقامية retaliation fire. لقد كان دائماً هناك تساؤل عن المدى الفعال الأقصى المطلوب، وفي حين أظهرت أسلحة الحرب العالمية الثانية أن هذا كان فقط لنحو 100 م، فإن المدى الفعال الأقصى لنماذج اليوم ذات المستوي المحسن يمكن أن يبلغ 250-300 م في الرمي المباشر، ونحو 500-700 في الرمي غير المباشر.

قابلية النقل Portability: إن فوائد الوزن الخفيف والحجم المضغوط compact size واضحة وجلية. ولسوء الحظ فإنه يتطلب من المصمم الناجح المفاضلة بين عدد من العناصر عند مراعاة ودراسة هذه الجزئية. وعادة ما تكون العوامل المؤثرة على القرارات النهائية والمتعلقة بجزئية قابلية النقل (باستثناء الآراء الشخصية أو المتحيزة)، مرتبطة بالتطبيقات التكتيكية، وتوقع بيئة القتال combat environment الرئيسة (صحاري، غابات، مدن وبلدات، الخ)، ومدى اضطرار المستخدم للحصول على السلاح.



[anwaralsharrad]

الار بي جي 29 لا يختلف كثيرا عن الياسين من حيث قدرة الاختراق فالقذيفة هي نفسها الذي يختلف فقط هو الجزء الدافع والذي يعطي مدى أكبر للأر بي جي 29
تطوير القذيفة يبدو سهلا للوهلة الاولى لكنه صعب تقنيا ويتضمن حسابات معقدة وقيود عملية ويحتاج تجارب كثيرة ليكون بالفعالية المطلوبة

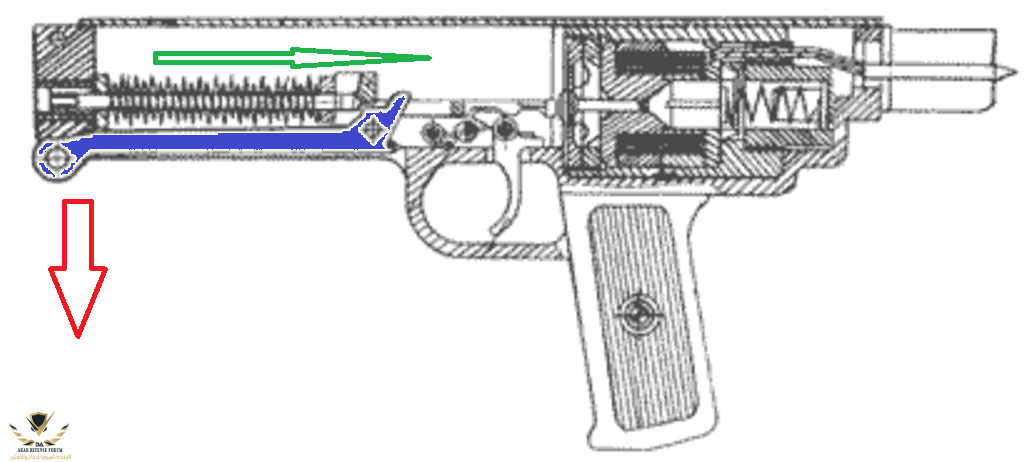

ليس فقط حجم مادة الدافع، بل طول أنبوب القذف هو من يزيد المدى !!! نقاط الإختلاف الرئيسة الأخرى في آلية التحفيز أو الإشعال بالسلاحين، فبينما هي في القاذف RPG-7 تكون بالطرق، نجدها في السلاح تكون كهربائية RPG-29 !!!! بالطبع هناك إختلافات أخرى عديدة.



[anwaralsharrad]

ليس فقط حجم مادة الدافع، بل طول أنبوب القذف هو من يزيد المدى !!! نقاط الإختلاف الرئيسة الأخرى في آلية التحفيز أو الإشعال بالسلاحين، فبينما هي في القاذف RPG-7 تكون بالطرق، نجدها في السلاح تكون كهربائية RPG-29 !!!! بالطبع هناك إختلافات أخرى عديدة.

​



[سيڨراط]

هل من افكار لتجاوز نظام التروفي بطريقة غير مكلفة



[anwaralsharrad]

هل من افكار لتجاوز نظام التروفي بطريقة غير مكلفة

شاهد الفيديو في منتصف الرابط

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[anwaralsharrad]



[9M728]

هل من افكار لتجاوز نظام التروفي بطريقة غير مكلفة

يستَرجل العالم الاسلامي ويدعم المقاومة
​



[anwaralsharrad]

​



[yassine105]

A @anwaralsharrad



[anwaralsharrad]

​



[anwaralsharrad]

​



[Iskander]

ليس فقط حجم مادة الدافع، بل طول أنبوب القذف هو من يزيد المدى !!! نقاط الإختلاف الرئيسة الأخرى في آلية التحفيز أو الإشعال بالسلاحين، فبينما هي في القاذف RPG-7 تكون بالطرق، نجدها في السلاح تكون كهربائية RPG-29 !!!! بالطبع هناك إختلافات أخرى عديدة.

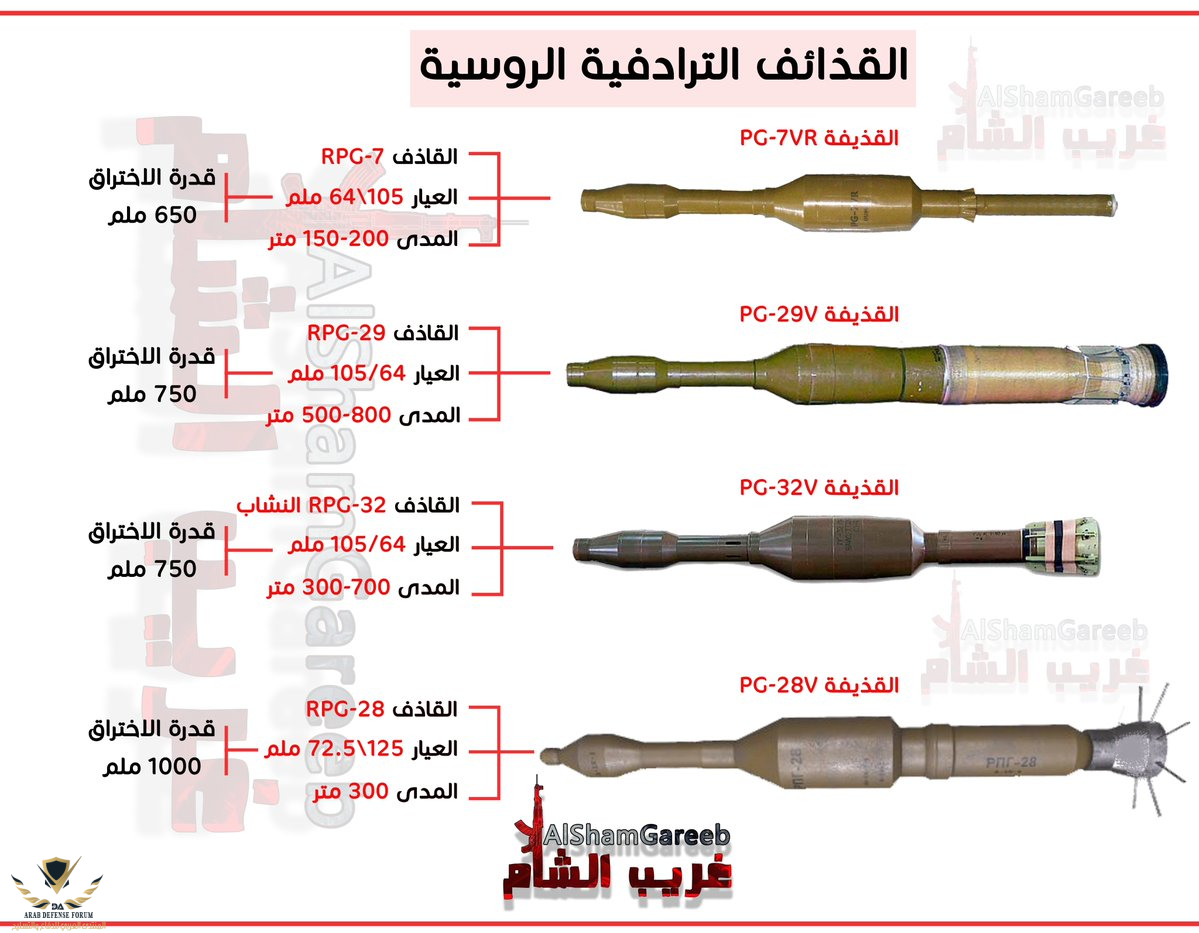

مشاهدة المرفق 691739​

تصنيع قذيفة الRPG-28 داخل غزة بقدرة اختراق تصل 1000 ملم سيكون تطور نوعي في قدرات فصائل المقاومة وسيزيد من قدرتهم على مقاومة الدروع الصهيونية
المشكلة هي في صعوبة و كلفة تصنيعها العالية مع القاذف ذو الرمية الواحدة
لو يتم مثلا تعديلها لتتلاءم مع قاذف الياسين الموجود حاليا ولو على حساب المدى فحتى نصف مدى القذيفة الاصلية قد يكون كافيا لقتال الشوارع



[Iskander]

​

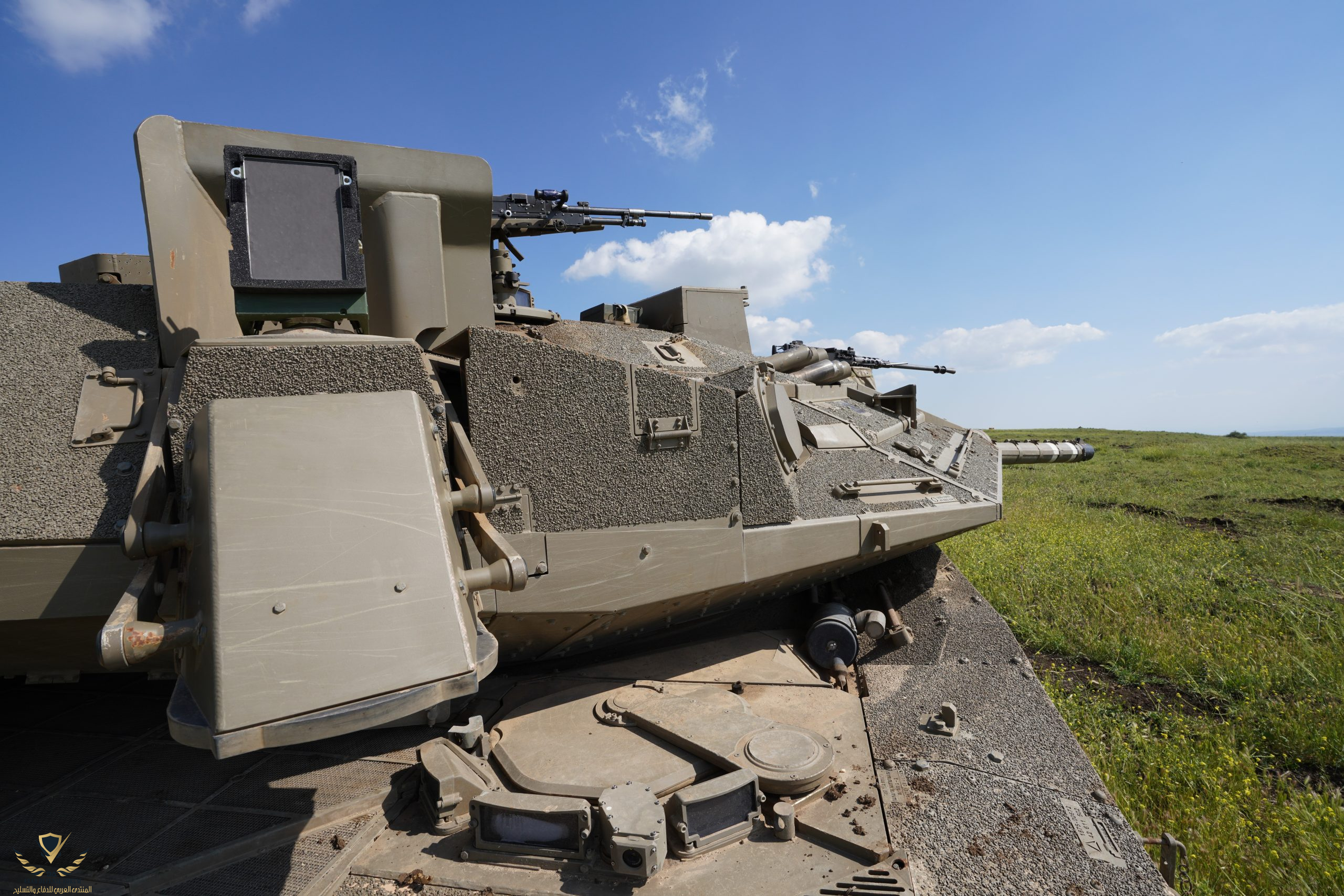

هل هي مركافا 3 ؟



[anwaralsharrad]

هل هي مركافا 3 ؟

تبدو كذلك من شكل البرج!!



[باحث علمي]

تصنيع قذيفة الRPG-28 داخل غزة بقدرة اختراق تصل 1000 ملم سيكون تطور نوعي في قدرات فصائل المقاومة وسيزيد من قدرتهم على مقاومة الدروع الصهيونية
المشكلة هي في صعوبة و كلفة تصنيعها العالية مع القاذف ذو الرمية الواحدة
لو يتم مثلا تعديلها لتتلاءم مع قاذف الياسين الموجود حاليا ولو على حساب المدى فحتى نصف مدى القذيفة الاصلية قد يكون كافيا لقتال الشوارع

فعلا هي اقوى قذيفه مضاده للدروع غير موجهه بالعالم !!

زادوا قطر الراس الحربي الرئيسي واعتقد قليل على الاماميه ايضا ،، لاتختلف كثيرا عن الياسين 105 ,, اعتقد من صنع او جمع قذيفة الياسين يعلم ذلك.

اظن موجود من القواذف عدة انواع ،، استخدام مره واحده او دائمي، على الكتف او قاعده ثلاثيه .... حتى الرمي لمره واحده يستخدم لانه ارخص واسهل بالحمل مقارنة بالدائمي ،،، كله انبوب ترميه وخلص وممكن تسحب مجموعة القاذف والمنظار منه وينقل لانبوب رمايه اخر ... اذا المصمم محترف.
