من لقطات الأمس .. التروفي نجح بإعتراض قذيفة RPG اطلقت من مسافة بعيدة نوعاً ما على تخوم مخيم البريج
مواضـع القتل فـي الدبابـة الإسرائيليـة ميركافـا.
- بادئ الموضوع anwaralsharrad
- تاريخ البدء
- إنضم
- 7 مايو 2023
- المشاركات
- 633
- التفاعل
- الدولة
كنت اظن ان التروفي صد القذيفة لكن بعد هذا العرض تبين انه لم يفعل لكن لأمانة بمشاهدة العادية صعب التمييز
- إنضم
- 30 يناير 2017
- المشاركات
- 16,897
- التفاعل
- الدولة
أنا أستخدم برنامج مونتاج لإبطاء الفيديو
ثم نفس الفيديو المبطئ أقوم بعكس ألوانه حتى أرى القذيفة ومسارها بوضوح
وضحت هالأمور كثيراً في تويتر
- إنضم
- 7 مايو 2023
- المشاركات
- 633
- التفاعل
- الدولة
كيف أجد صفحتك على تويتر لو تكرمت
- إنضم
- 31 مارس 2019
- المشاركات
- 5,406
- التفاعل
- الدولة

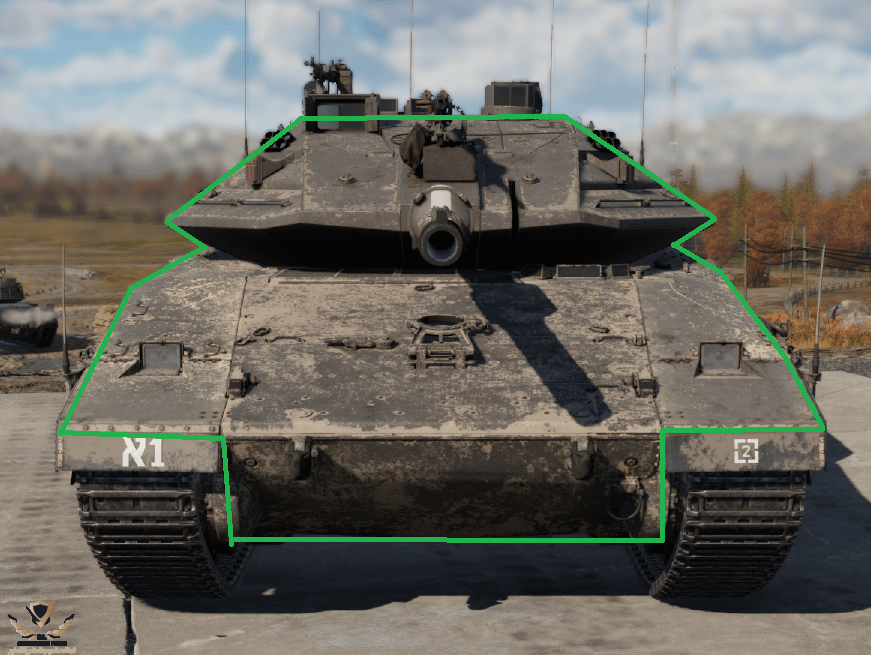

غير صحيح هذي المناطق هي الأقوى و الأسمك
مكون من مجموعة انواع دروع مدمجة
درع مركب داخل الدرع الخارجي 70 ملي متر
ودرع منحدر خارحي 50 ملي متر
ودرع تفاعلي غير متفجر 50 ملي متر
يعني مجموع دروع 170 ملي متر
الشيء الوحيد الي ممكن اتفق فيه معك هو انه اذا تم اختراقها من الأمام و ركز على كلمة إذا فبتودع الملاعب لأنها جهة المحرك
مكون من مجموعة انواع دروع مدمجة
درع مركب داخل الدرع الخارجي 70 ملي متر
ودرع منحدر خارحي 50 ملي متر
ودرع تفاعلي غير متفجر 50 ملي متر
يعني مجموع دروع 170 ملي متر
الشيء الوحيد الي ممكن اتفق فيه معك هو انه اذا تم اختراقها من الأمام و ركز على كلمة إذا فبتودع الملاعب لأنها جهة المحرك
- إنضم
- 30 يناير 2017
- المشاركات
- 16,897
- التفاعل
- الدولة

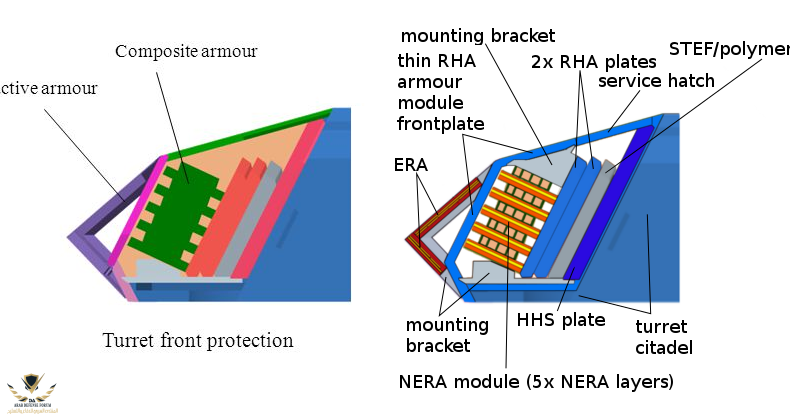

أقوى دروع الميركافا 4 هي في البرج .. وبسماكات مخيفة جداً
لكن الهيكل .. الهيكل جزء كبير من تدريع المقدمة هو في المحرك وناقل الحركة ومنظومتهما، لكن فعلياً الدرع الأمامي للهيكل ليس بالسماكة العالية كثيراً .. لكن مقارنة بالدبابات الأخرى (محركها في الخلف) يعتبر أفضل سمك لدرع يحمي المحرك .. لكنه بالنهاية يبقى في الأمام معرض للنيران وبالتالي سهل الإعطاب .. خصوصا خلال القتال مع كتائب القسام لأنها لا تستخدم ضد الدروع إلا القذائف الترادفية بشحنتين، ومن أكثر من عيار وهم : 105 ملم PG-7VR و 85 ملم PG-7V معدلة و 70 ملم PG-7VM المعدلة.
- إنضم
- 31 مارس 2019
- المشاركات
- 5,406
- التفاعل
- الدولة
هذا الي انا الي اقوله اصلا. اتكلم عن الدبابة من الأمام بشكل عامأقوى دروع الميركافا 4 هي في البرج .. وبسماكات مخيفة جداً
لكن الهيكل .. الهيكل جزء كبير من تدريع المقدمة هو في المحرك وناقل الحركة ومنظومتهما، لكن فعلياً الدرع الأمامي للهيكل ليس بالسماكة العالية كثيراً .. لكن مقارنة بالدبابات الأخرى (محركها في الخلف) يعتبر أفضل سمك لدرع يحمي المحرك .. لكنه بالنهاية يبقى في الأمام معرض للنيران وبالتالي سهل الإعطاب .. خصوصا خلال القتال مع كتائب القسام لأنها لا تستخدم ضد الدروع إلا القذائف الترادفية بشحنتين، ومن أكثر من عيار وهم : 105 ملم PG-7VR و 85 ملم PG-7V معدلة و 70 ملم PG-7VM المعدلة.

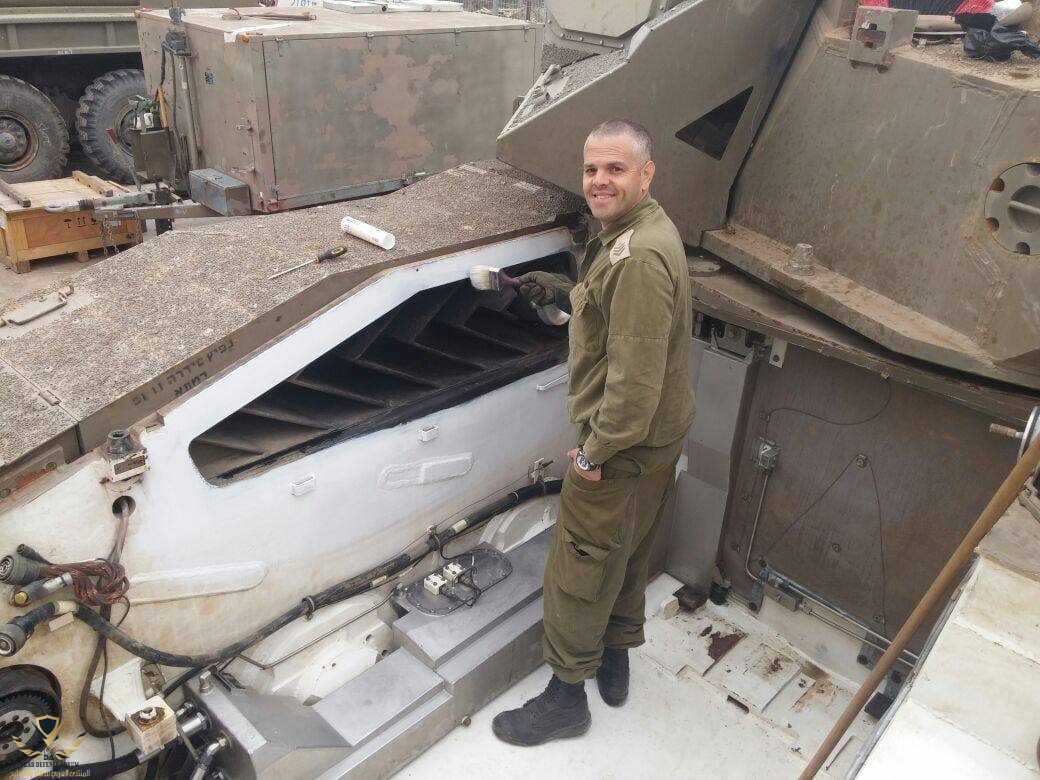

مشاهدة المرفق 653439

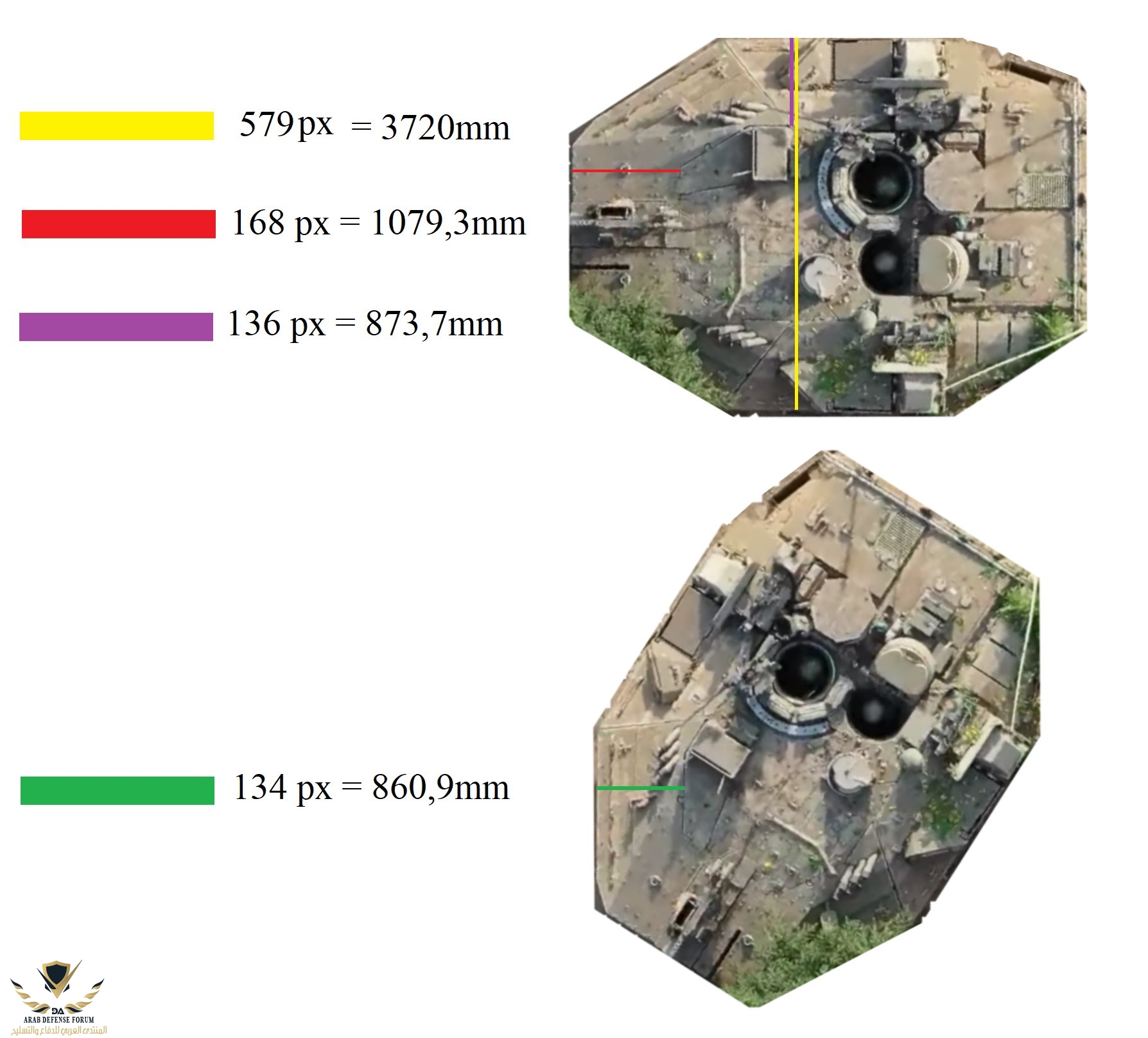

مشاهدة المرفق 653438
- إنضم
- 19 سبتمبر 2022
- المشاركات
- 2,513
- التفاعل
- الدولة
التروفي لديه نسبة نجاح في صد القذائف المنطلقة من مسافة بعيدة نسبيا
لكنه فاشل في اعتراض القذائف المباغتة من مسافات قريبة
الامر ببساطة يتعلق بزمن رد الفعل المطلوب مقابل المتاح
- إنضم
- 30 يناير 2017
- المشاركات
- 16,897
- التفاعل
- الدولة
أحسنت بالضبط .. فعلياً التروفي فعال من مسافات 200 متر وأكثر يقدر يتصدى بكفاءة وبشكل آمن
- إنضم
- 7 يوليو 2016
- المشاركات
- 6,893
- التفاعل
- الدولة
أعتقد لم يكن هناك فيديو أوضح من هذا
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
ضربات موجعة للمقاومة وتحسن نوعي في إختيار مواضع التسديد على الأهداف !!
- إنضم
- 8 مارس 2009
- المشاركات
- 32,073
- التفاعل
- إنضم
- 7 مايو 2023
- المشاركات
- 633
- التفاعل
- الدولة
الله اكبر ولله الحمد
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
الملاحظ دقه عاليه عند جميع الضاربين
الرمي بسلاح RPG من مسافة 100 م وما دون (خصوصا للعناصر الممارسة) عادة ما تؤمن إصابة دقيقة جدا، حتى في ظل وجود رياح جانبية عالية السرعة نسبيا.
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
هجوم موفق على المقطع الخلفي للميركافا في بداية التصوير، لكن تصرف المقاتل في الهجوم الثاني على الدبابة لم يكن على قدر كبير من المهنية !!!
- إنضم
- 8 مارس 2009
- المشاركات
- 32,073
- التفاعل
- إنضم
- 17 نوفمبر 2019
- المشاركات
- 2,252
- التفاعل
- الدولة
استاذ انور تعليقك الفني على نسخة شواظ المستخدمه بالفديو ... اول مره تعرض نسخه لاصقه من شواظ !
الانواع المعروفه بالسابق والمعروفه تترك مسافه بحدود متر عن الهدف لاعطاء وقت لتشيكل "وتد الاختراق" شبيه بفعل ذخائر الطاقه الحركيه اما بهذه النسخه من شواظ مسافة صفر " حقيقيه ! " ،
اشرنا بمشاركه سابقة جعلها لاصقة على غرار عبوة فدائي الترادفيه يمنح وقت مهم للانسحاب الفوري للنجاة من ناحيه (ثواني زرع العبوه تعتبر قاتله للمقاتل !!) وكذلك يضمن الاقفال ومن ثم تدمير الهدف حتى في حال استشعار الهدف للتهديد ومحاولتة للهروب.
تعليقك الفني استاذنا لانه هذا الاسلوب يمثل تطور نوعي بطريقة التصميم استنادا لمبدا العمل المعروف لهكذا نوع من المتفجرات.
هنا فديو استعراضي يوضح المسافه التباعديه والمدى الفعال تاثيرها وقوته على الدرع لعبوة شواظ والتي تعتمد الحشوه قمعيه التصميم التقليديه.
الفديو هو مقطع للقسّام يوضح عمل عبوة شواظ ملاحظة التأثير كان يُقاس من مسافة ٦٠سم واليوم من المسافة صُفر!
@عقربان
@Nashab- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
للأسف إستاذي هي ليست كذلك لأن وضع الذخيرة بشكل ملاصق لبدن الهدف ودون مسافة مباعدة ملائمة سوف يؤثر بالتأكيد على عمق الإختراق !!!! مسافة المباعدة stand-off distance هي المنطقة أو المسافة الفاصلة بين حافة قاعدة المبطن المخروطية وبين حافة سطح الهدف. بالنسبة للشحنات المشكلة التقليدية، هذا الفضاء ضروري جداً للسماح بتشكيل النفاث، وأي إعاقة جوهرية وملموسة في هذا الفضاء ستخفض بالتالي من قابلية الاختراق لدرجة كبيرة.
بالنسبة لذخيرة الشواظ التي تعمل وفق مبدأ الخارق المشكل انفجارياً EFP، فهي تحتاج مسافة مباعدة أكثر طولا من مثيلتها الشحنة المشكلة shaped charge التقليدية !! في الحقيقة هذا النوع من الذخائر مصمم عملياً لاختراق الدروع من مسافة مباعدة أكثر طولاً great standoffs مما يتوافر للشحنات المشكلة التقليدية، وذلك عن طريق إعادة ترتيب زاوية المخروط التقليدية وجعلها أكثر اتساعاً أو على شكل صحن أو طبق غير عميق shallow dish. ففي حين تبلغ مسافة المباعدة في الشحنات المشكلة التقليدية عشرات السنتيمترات مع قابلية اختراق لنحو 4-10 مرات من قطر الشحنة، فإنها في شحنات EFP يمكن أن تبلغ بضعة أمتار مع قابلية اختراق لنحو 0.4-0.8 مرات من قطر الشحنة المستخدمة.
التعديل الأخير:
- إنضم
- 18 مايو 2013
- المشاركات
- 12,601
- التفاعل
