نظام التتبع السلبي VERA-NG

[الجراح]

نظام التتبع السلبي VERA-NG هو نظام متقدم من فئة PET (تعقب ESM السلبي) ، والذي يستخدم مبدأ الفارق الزمني لوصول الإشارة إلى عدة محطات موزعة في الفضاء (ما يسمى بمبدأ فارق التوقيت للوصول - TDOA).

يستخدم هذا النظام الفريد من نوعه في العالم لاكتشاف الأهداف الجوية والبرية والبحرية وتحديد موقعها وتتبعها وتحديدها بناءً على تحليل الإشارات ، سواء النبضية أو المستمرة.

توفر VERA-NG نظرة عامة طويلة الأجل على الأحداث في مجال واسع من الاهتمام ، حتى عبر الحدود. نظرًا لغياب الإشعاع الكهرومغناطيسي ، فإن النظام غير مرئي تقنيًا ولا يمكن اكتشافه ، مما يتيح أقصى قدر من اليقظة مع الحفاظ على علاقات حسن الجوار - "يرى ولا يُرى". بالإضافة إلى ذلك ، فإنه يوفر معلومات استراتيجية للاستخبارات العسكرية (الاستخبارات الإلكترونية - ELINT) - يجمع البيانات ويعالجها ويقيمها لقواعد بيانات الإشارات المرجعية الوطنية.

تمثل VERA-NG 60 عامًا من الخبرة في مجال الرادار السلبي المنتشر في مكافحة التهديدات الحديثة.






تم تصميم مجموعة VERA-NG للبحث عن الأهداف الجوية والبرية والبحرية وتحديدها وتتبعها. وهو يمثل الجيل الخامس من أنظمة المراقبة السلبية التشيكوسلوفاكية والتشيكية للاستخدام العسكري (Kopáč ، Ramona ، Tamara ، Věra). في مصطلحات الناتو ، هذه هي تقنية تتبع ESM (تدابير الدعم الإلكترونية) السلبية (PET). لا تصدر VERA-NG طاقة كهرومغناطيسية ، مما يجعلها غير مرئية إشعاعيًا. هذا يعني أنه لا يمكن أن يصبح هدفًا للصواريخ المضادة للرادار. يمكن نقل وحدات الهوائي VERA-NG ومعالجتها بسهولة نظرًا لحجمها ووزنها.

يدير الجيش التشيكي مجموعة ثابتة واحدة ، والتي تم إدخالها في معدات كتيبة الحرب الإلكترونية 532. تم إنتاجه في عام 2012. تم شراء مجموعتين متحركتين أخريين من VERA-NG كبديل لأنظمة Věra S / M كجزء من العقد المبرم في 14 يناير 2020 مقابل 1،507،924،306 كرونة تشيكية بما في ذلك ضريبة القيمة المضافة. بالإضافة إلى أربع وحدات هوائي ، تشتمل كل مجموعة على خمس شاحنات مصفحة من طراز Tatra 815-7 بتكوين 8x8 (جميع المحاور قابلة للتوجيه) ، وسيارتين من طراز Toyota Hilux للطرق الوعرة وخيام ومعدات كمبيوتر ضرورية ومكونات أخرى. سيتسلم الجنود التشيكيون أنظمة VERA-NG الجديدة في عامي 2021 و 2023.


في 12 مايو 2014 ، تم توقيع عقد رسميًا بين NCIA (وكالة اتصالات ومعلومات الناتو) وشركة ERA لتزويد نظام المراقبة السلبي VERA-NG لتلبية احتياجات قوات حلف شمال الأطلسي. يتضمن العقد توريد مجموعتين متحركتين من VERA-NG بما في ذلك تدريب المشغلين والدعم اللوجستي لمدة 10 سنوات. يتم تمويل العقد من قبل برنامج الاستثمار الأمني التابع لحلف الناتو ، ومن المفترض أن يكتمل في صيف عام 2018.

في عام 2016 ، تم تسليم مجموعة VERA-NG إلى دوله شرق اوسطية


التكوين:- حاوية يتم نقلها على مركبة مرسيدس-بنز زيتروس 2733

- أعمدة جانبية مع صواري AN-12 في الهياكل الفوقية (مع إمكانية إزالتها من المركبات واستخدامها في وضع ثابت) على سيارات Mercedes-Benz Unimog U 4000.


بالإضافة إلى ذلك ، تم تجهيز الصواري القابلة للسحب بمفصلة تسمح بطي مبيت جهاز الاستقبال لأسفل وبالتالي طيه في هيكل علوي أكثر إحكاما.

في يونيو 2023 ، اشترت هولندا أربعة أنظمة VERA-NG مقابل 150 مليون يورو لأوكرانيا كجزء من المساعدات العسكرية خلال الحرب الروسية الأوكرانية.

سمات اساسية
تكوين النظام: أربع وحدات هوائي (1 مركزي ، وثلاثة جوانب بعيدة) ومحطة معالجة مركزية (CPS)
نطاق التردد: 50 ميجا هرتز - 18 جيجا هرتز (أقدم تخريب 88 ميجا هرتز - 18 جيجا هرتز)
قدرة الموقع: 3D
نقل قدرة تتبع الهدف: 200 هدف في الوقت الحقيقي
استهلاك وحدات الهوائي (مركزي / جانبي): 230 واط / 190 واط
المدى: يصل إلى 400 كم
سعة المكتبة المستهدفة: 10 آلاف هدف

الوزن الإجمالي لوحدة الهوائي: 125 كجم

VERA-NG - ERA a.s.

ERA is a world leader in next-generation surveillance and flight tracking solutions with proven multilateration and ADS-B (Automatic Dependent Surveillance - Broadcast) technologies.

www.era.aero

الإشارات المعالجة: مصادر الإشعاع الحديثة بما في ذلك الرادار ووصلة البيانات والتشويش والملاحة وتحديد الهوية.

NextGenSurveillanceSolutions
يعتبر الدفاع الجوي من أهم مكونات العمليات العسكرية والأمنية المعاصرة. يمكن للقدرة على اكتشاف حركة الدخيل وكذلك الحصول على معلومات مفصلة عنه أن تحدث فرقًا كبيرًا في تقييم الموقف. يحتاج القادة العسكريون باستمرار إلى معرفة جميع أنشطة الجيران المحتمل أن يكونوا متحاربين ، من الناحية المثالية بشكل غير واضح وفي الخفاء. هذه الاحتياجات للإنذار المبكر وتحديد الأهداف بشكل مفصل هي جوانب مهمة تدعم اتخاذ القرار السريع وبالتالي نجاح العمليات العسكرية.


في عصر الإلكترونيات المتقدمة ، تلعب الحرب الإلكترونية دورًا مهمًا أثناء العمليات العسكرية حيث تصبح بيئة المعلومات معقدة بشكل متزايد بسبب الطيف الكهرومغناطيسي. تضمن أنظمة ESM والاستخبارات الإلكترونية (ELINT) كجزء من الحرب الإلكترونية ، بما في ذلك الكشف عن مصادر الإشارات الكهرومغناطيسية وتحديدها وتحليلها ، التعرف الفوري على التهديدات التي يمكن أن تغير تكتيكات القتال بشكل كبير ، فضلاً عن المراقبة طويلة المدى



[باحث علمي]

مشاهدة المرفق 614272




نظام التتبع السلبي VERA-NG هو نظام متقدم من فئة PET (تعقب ESM السلبي) ، والذي يستخدم مبدأ الفارق الزمني لوصول الإشارة إلى عدة محطات موزعة في الفضاء (ما يسمى بمبدأ فارق التوقيت للوصول - TDOA).

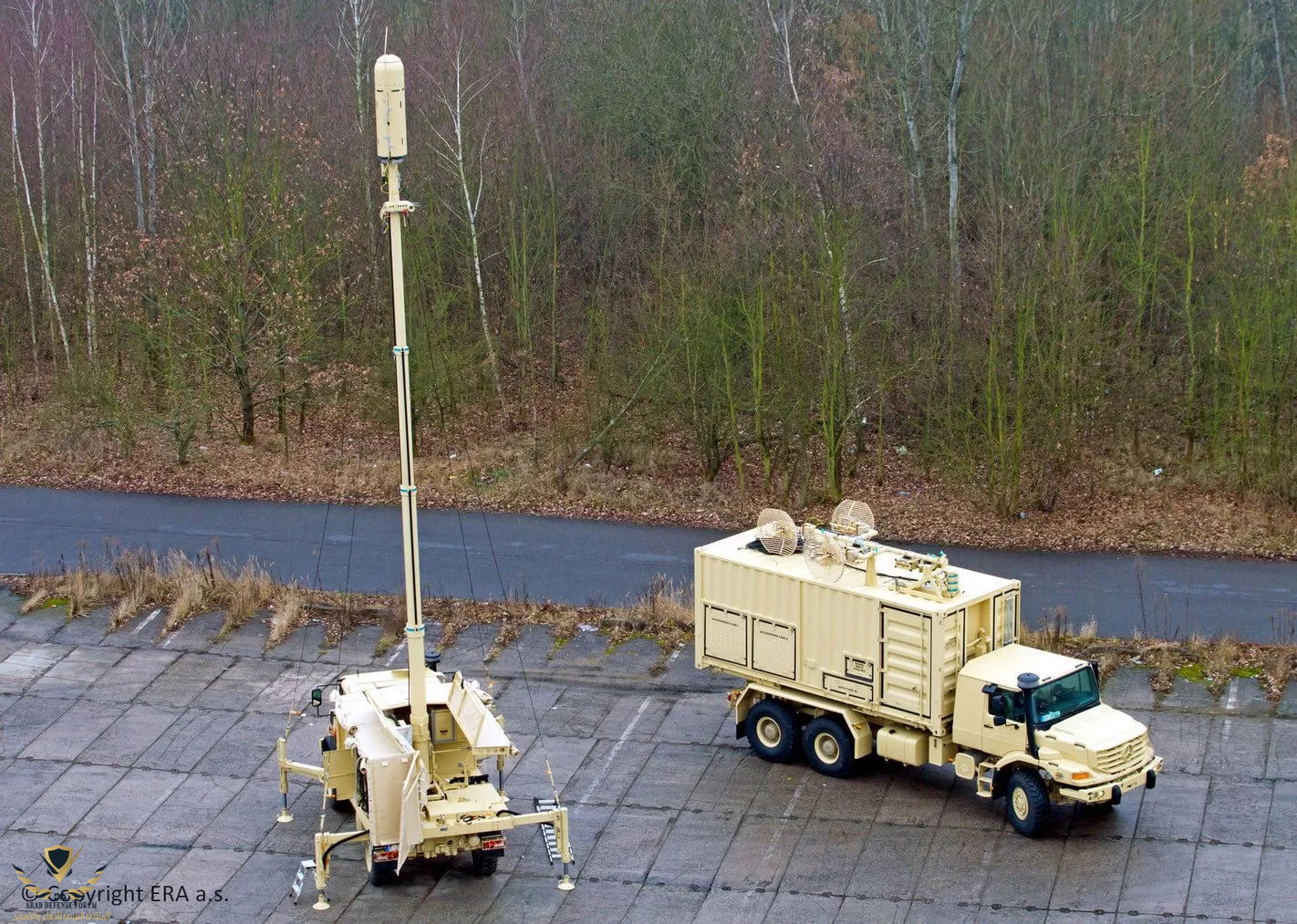

مشاهدة المرفق 614276

يستخدم هذا النظام الفريد من نوعه في العالم لاكتشاف الأهداف الجوية والبرية والبحرية وتحديد موقعها وتتبعها وتحديدها بناءً على تحليل الإشارات ، سواء النبضية أو المستمرة.

توفر VERA-NG نظرة عامة طويلة الأجل على الأحداث في مجال واسع من الاهتمام ، حتى عبر الحدود. نظرًا لغياب الإشعاع الكهرومغناطيسي ، فإن النظام غير مرئي تقنيًا ولا يمكن اكتشافه ، مما يتيح أقصى قدر من اليقظة مع الحفاظ على علاقات حسن الجوار - "يرى ولا يُرى". بالإضافة إلى ذلك ، فإنه يوفر معلومات استراتيجية للاستخبارات العسكرية (الاستخبارات الإلكترونية - ELINT) - يجمع البيانات ويعالجها ويقيمها لقواعد بيانات الإشارات المرجعية الوطنية.

تمثل VERA-NG 60 عامًا من الخبرة في مجال الرادار السلبي المنتشر في مكافحة التهديدات الحديثة.






تم تصميم مجموعة VERA-NG للبحث عن الأهداف الجوية والبرية والبحرية وتحديدها وتتبعها. وهو يمثل الجيل الخامس من أنظمة المراقبة السلبية التشيكوسلوفاكية والتشيكية للاستخدام العسكري (Kopáč ، Ramona ، Tamara ، Věra). في مصطلحات الناتو ، هذه هي تقنية تتبع ESM (تدابير الدعم الإلكترونية) السلبية (PET). لا تصدر VERA-NG طاقة كهرومغناطيسية ، مما يجعلها غير مرئية إشعاعيًا. هذا يعني أنه لا يمكن أن يصبح هدفًا للصواريخ المضادة للرادار. يمكن نقل وحدات الهوائي VERA-NG ومعالجتها بسهولة نظرًا لحجمها ووزنها.

يدير الجيش التشيكي مجموعة ثابتة واحدة ، والتي تم إدخالها في معدات كتيبة الحرب الإلكترونية 532. تم إنتاجه في عام 2012. تم شراء مجموعتين متحركتين أخريين من VERA-NG كبديل لأنظمة Věra S / M كجزء من العقد المبرم في 14 يناير 2020 مقابل 1،507،924،306 كرونة تشيكية بما في ذلك ضريبة القيمة المضافة. بالإضافة إلى أربع وحدات هوائي ، تشتمل كل مجموعة على خمس شاحنات مصفحة من طراز Tatra 815-7 بتكوين 8x8 (جميع المحاور قابلة للتوجيه) ، وسيارتين من طراز Toyota Hilux للطرق الوعرة وخيام ومعدات كمبيوتر ضرورية ومكونات أخرى. سيتسلم الجنود التشيكيون أنظمة VERA-NG الجديدة في عامي 2021 و 2023.


في 12 مايو 2014 ، تم توقيع عقد رسميًا بين NCIA (وكالة اتصالات ومعلومات الناتو) وشركة ERA لتزويد نظام المراقبة السلبي VERA-NG لتلبية احتياجات قوات حلف شمال الأطلسي. يتضمن العقد توريد مجموعتين متحركتين من VERA-NG بما في ذلك تدريب المشغلين والدعم اللوجستي لمدة 10 سنوات. يتم تمويل العقد من قبل برنامج الاستثمار الأمني التابع لحلف الناتو ، ومن المفترض أن يكتمل في صيف عام 2018.

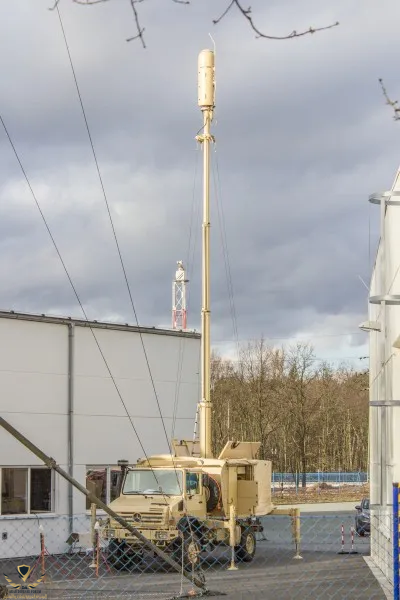

مشاهدة المرفق 614264
في عام 2016 ، تم تسليم مجموعة VERA-NG إلى دوله شرق اوسطية


التكوين:- حاوية يتم نقلها على مركبة مرسيدس-بنز زيتروس 2733

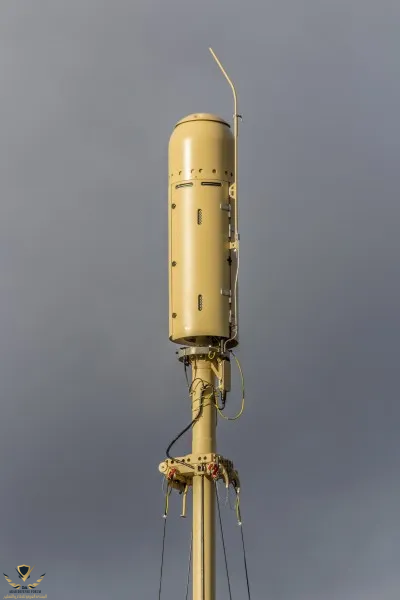

مشاهدة المرفق 614268
- أعمدة جانبية مع صواري AN-12 في الهياكل الفوقية (مع إمكانية إزالتها من المركبات واستخدامها في وضع ثابت) على سيارات Mercedes-Benz Unimog U 4000.


بالإضافة إلى ذلك ، تم تجهيز الصواري القابلة للسحب بمفصلة تسمح بطي مبيت جهاز الاستقبال لأسفل وبالتالي طيه في هيكل علوي أكثر إحكاما.

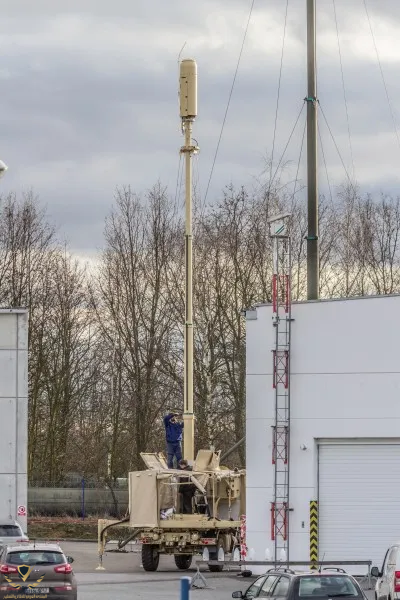

مشاهدة المرفق 614265

في يونيو 2023 ، اشترت هولندا أربعة أنظمة VERA-NG مقابل 150 مليون يورو لأوكرانيا كجزء من المساعدات العسكرية خلال الحرب الروسية الأوكرانية.

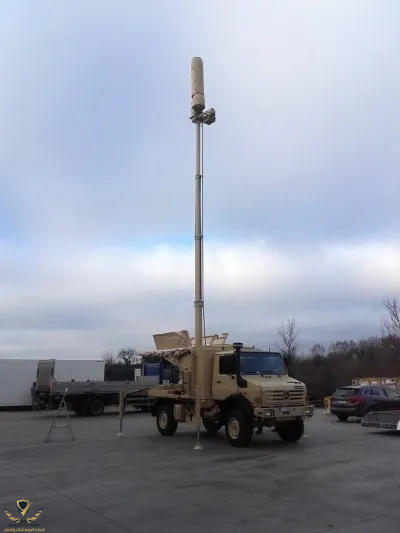

مشاهدة المرفق 614266


سمات اساسية
تكوين النظام: أربع وحدات هوائي (1 مركزي ، وثلاثة جوانب بعيدة) ومحطة معالجة مركزية (CPS)
نطاق التردد: 50 ميجا هرتز - 18 جيجا هرتز (أقدم تخريب 88 ميجا هرتز - 18 جيجا هرتز)
قدرة الموقع: 3D
نقل قدرة تتبع الهدف: 200 هدف في الوقت الحقيقي
استهلاك وحدات الهوائي (مركزي / جانبي): 230 واط / 190 واط
المدى: يصل إلى 400 كم
سعة المكتبة المستهدفة: 10 آلاف هدف

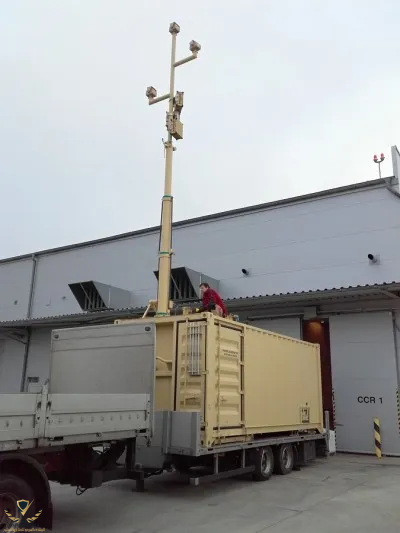

مشاهدة المرفق 614267
الوزن الإجمالي لوحدة الهوائي: 125 كجم

VERA-NG - ERA a.s.

ERA is a world leader in next-generation surveillance and flight tracking solutions with proven multilateration and ADS-B (Automatic Dependent Surveillance - Broadcast) technologies.

www.era.aero

الإشارات المعالجة: مصادر الإشعاع الحديثة بما في ذلك الرادار ووصلة البيانات والتشويش والملاحة وتحديد الهوية.

NextGenSurveillanceSolutions
يعتبر الدفاع الجوي من أهم مكونات العمليات العسكرية والأمنية المعاصرة. يمكن للقدرة على اكتشاف حركة الدخيل وكذلك الحصول على معلومات مفصلة عنه أن تحدث فرقًا كبيرًا في تقييم الموقف. يحتاج القادة العسكريون باستمرار إلى معرفة جميع أنشطة الجيران المحتمل أن يكونوا متحاربين ، من الناحية المثالية بشكل غير واضح وفي الخفاء. هذه الاحتياجات للإنذار المبكر وتحديد الأهداف بشكل مفصل هي جوانب مهمة تدعم اتخاذ القرار السريع وبالتالي نجاح العمليات العسكرية.


في عصر الإلكترونيات المتقدمة ، تلعب الحرب الإلكترونية دورًا مهمًا أثناء العمليات العسكرية حيث تصبح بيئة المعلومات معقدة بشكل متزايد بسبب الطيف الكهرومغناطيسي. تضمن أنظمة ESM والاستخبارات الإلكترونية (ELINT) كجزء من الحرب الإلكترونية ، بما في ذلك الكشف عن مصادر الإشارات الكهرومغناطيسية وتحديدها وتحليلها ، التعرف الفوري على التهديدات التي يمكن أن تغير تكتيكات القتال بشكل كبير ، فضلاً عن المراقبة طويلة المدى

مبدع كعادتك ، الله يعطيك الف عافيه ! .... دائما تضرب على الوتر الحساس !! المنظومه هي الافضل بلا منازع لفئة الرادارات السلبيه الارضيه.



[باحث علمي]

@ST-100 المايكرفون لكم.



[الجراح]

مبدع كعادتك ، الله يعطيك الف عافيه ! .... دائما تضرب على الوتر الحساس !! المنظومه هي الافضل بلا منازع لفئة الرادارات السلبيه الارضيه.

تلميذك الصغير استاذي

هل الرادار السلبي هو مستقبل الدفاع الجوي؟​



[باحث علمي]

تلميذك الصغير استاذي

هل الرادار السلبي هو مستقبل الدفاع الجوي؟​

هذا من تواضعك اخي الكريم ، والله يعلم تعلمت منك الكثير والكثير ، امثالك يشدوننا للمنتدى... كان هناك موضوع بالسابق عن نفس المنظومه تضمن نقاشات علميه مثريه من اعضاء قدامى بالمنتدى... ملاحظات بعضهم ايجابيه والبعض الاخر سلبيه عن المنظومه، ولكن الذي يمكن قوله انها لاتوجد منظومه متكامله تخلو من الثغرات...

لاشك يبقى الردار النشط هو الاساس للدفاع الجوي سواؤ للاستطلاع او الاشتباك ولكن اعتقد انه اصبح من الضروري دمج السلبي بشكل اوسع خاصة بنمط عمل TDOA او DF او triangulation لتعزيز الكشف والتتبع نظرا لتطور منظومات التسليح والاستطلاع والحرب الالكترونيه بشكل عام وتنوعها ولهذا نجد السلبي قد اصبح جزء من مجموعه sensors suite لل C-UAVs الحديثه على سبيل المثال.



[Lord shimura]

مشاهدة المرفق 614272




نظام التتبع السلبي VERA-NG هو نظام متقدم من فئة PET (تعقب ESM السلبي) ، والذي يستخدم مبدأ الفارق الزمني لوصول الإشارة إلى عدة محطات موزعة في الفضاء (ما يسمى بمبدأ فارق التوقيت للوصول - TDOA).
مشاهدة المرفق 614276

يستخدم هذا النظام الفريد من نوعه في العالم لاكتشاف الأهداف الجوية والبرية والبحرية وتحديد موقعها وتتبعها وتحديدها بناءً على تحليل الإشارات ، سواء النبضية أو المستمرة.

توفر VERA-NG نظرة عامة طويلة الأجل على الأحداث في مجال واسع من الاهتمام ، حتى عبر الحدود. نظرًا لغياب الإشعاع الكهرومغناطيسي ، فإن النظام غير مرئي تقنيًا ولا يمكن اكتشافه ، مما يتيح أقصى قدر من اليقظة مع الحفاظ على علاقات حسن الجوار - "يرى ولا يُرى". بالإضافة إلى ذلك ، فإنه يوفر معلومات استراتيجية للاستخبارات العسكرية (الاستخبارات الإلكترونية - ELINT) - يجمع البيانات ويعالجها ويقيمها لقواعد بيانات الإشارات المرجعية الوطنية.

تمثل VERA-NG 60 عامًا من الخبرة في مجال الرادار السلبي المنتشر في مكافحة التهديدات الحديثة.






تم تصميم مجموعة VERA-NG للبحث عن الأهداف الجوية والبرية والبحرية وتحديدها وتتبعها. وهو يمثل الجيل الخامس من أنظمة المراقبة السلبية التشيكوسلوفاكية والتشيكية للاستخدام العسكري (Kopáč ، Ramona ، Tamara ، Věra). في مصطلحات الناتو ، هذه هي تقنية تتبع ESM (تدابير الدعم الإلكترونية) السلبية (PET). لا تصدر VERA-NG طاقة كهرومغناطيسية ، مما يجعلها غير مرئية إشعاعيًا. هذا يعني أنه لا يمكن أن يصبح هدفًا للصواريخ المضادة للرادار. يمكن نقل وحدات الهوائي VERA-NG ومعالجتها بسهولة نظرًا لحجمها ووزنها.

يدير الجيش التشيكي مجموعة ثابتة واحدة ، والتي تم إدخالها في معدات كتيبة الحرب الإلكترونية 532. تم إنتاجه في عام 2012. تم شراء مجموعتين متحركتين أخريين من VERA-NG كبديل لأنظمة Věra S / M كجزء من العقد المبرم في 14 يناير 2020 مقابل 1،507،924،306 كرونة تشيكية بما في ذلك ضريبة القيمة المضافة. بالإضافة إلى أربع وحدات هوائي ، تشتمل كل مجموعة على خمس شاحنات مصفحة من طراز Tatra 815-7 بتكوين 8x8 (جميع المحاور قابلة للتوجيه) ، وسيارتين من طراز Toyota Hilux للطرق الوعرة وخيام ومعدات كمبيوتر ضرورية ومكونات أخرى. سيتسلم الجنود التشيكيون أنظمة VERA-NG الجديدة في عامي 2021 و 2023.


في 12 مايو 2014 ، تم توقيع عقد رسميًا بين NCIA (وكالة اتصالات ومعلومات الناتو) وشركة ERA لتزويد نظام المراقبة السلبي VERA-NG لتلبية احتياجات قوات حلف شمال الأطلسي. يتضمن العقد توريد مجموعتين متحركتين من VERA-NG بما في ذلك تدريب المشغلين والدعم اللوجستي لمدة 10 سنوات. يتم تمويل العقد من قبل برنامج الاستثمار الأمني التابع لحلف الناتو ، ومن المفترض أن يكتمل في صيف عام 2018.

مشاهدة المرفق 614264
في عام 2016 ، تم تسليم مجموعة VERA-NG إلى دوله شرق اوسطية


التكوين:- حاوية يتم نقلها على مركبة مرسيدس-بنز زيتروس 2733
مشاهدة المرفق 614268
- أعمدة جانبية مع صواري AN-12 في الهياكل الفوقية (مع إمكانية إزالتها من المركبات واستخدامها في وضع ثابت) على سيارات Mercedes-Benz Unimog U 4000.


بالإضافة إلى ذلك ، تم تجهيز الصواري القابلة للسحب بمفصلة تسمح بطي مبيت جهاز الاستقبال لأسفل وبالتالي طيه في هيكل علوي أكثر إحكاما.
مشاهدة المرفق 614265

في يونيو 2023 ، اشترت هولندا أربعة أنظمة VERA-NG مقابل 150 مليون يورو لأوكرانيا كجزء من المساعدات العسكرية خلال الحرب الروسية الأوكرانية.


مشاهدة المرفق 614266


سمات اساسية
تكوين النظام: أربع وحدات هوائي (1 مركزي ، وثلاثة جوانب بعيدة) ومحطة معالجة مركزية (CPS)
نطاق التردد: 50 ميجا هرتز - 18 جيجا هرتز (أقدم تخريب 88 ميجا هرتز - 18 جيجا هرتز)
قدرة الموقع: 3D
نقل قدرة تتبع الهدف: 200 هدف في الوقت الحقيقي
استهلاك وحدات الهوائي (مركزي / جانبي): 230 واط / 190 واط
المدى: يصل إلى 400 كم
سعة المكتبة المستهدفة: 10 آلاف هدف

مشاهدة المرفق 614267
الوزن الإجمالي لوحدة الهوائي: 125 كجم

VERA-NG - ERA a.s.

ERA is a world leader in next-generation surveillance and flight tracking solutions with proven multilateration and ADS-B (Automatic Dependent Surveillance - Broadcast) technologies.

www.era.aero

الإشارات المعالجة: مصادر الإشعاع الحديثة بما في ذلك الرادار ووصلة البيانات والتشويش والملاحة وتحديد الهوية.

NextGenSurveillanceSolutions
يعتبر الدفاع الجوي من أهم مكونات العمليات العسكرية والأمنية المعاصرة. يمكن للقدرة على اكتشاف حركة الدخيل وكذلك الحصول على معلومات مفصلة عنه أن تحدث فرقًا كبيرًا في تقييم الموقف. يحتاج القادة العسكريون باستمرار إلى معرفة جميع أنشطة الجيران المحتمل أن يكونوا متحاربين ، من الناحية المثالية بشكل غير واضح وفي الخفاء. هذه الاحتياجات للإنذار المبكر وتحديد الأهداف بشكل مفصل هي جوانب مهمة تدعم اتخاذ القرار السريع وبالتالي نجاح العمليات العسكرية.


في عصر الإلكترونيات المتقدمة ، تلعب الحرب الإلكترونية دورًا مهمًا أثناء العمليات العسكرية حيث تصبح بيئة المعلومات معقدة بشكل متزايد بسبب الطيف الكهرومغناطيسي. تضمن أنظمة ESM والاستخبارات الإلكترونية (ELINT) كجزء من الحرب الإلكترونية ، بما في ذلك الكشف عن مصادر الإشارات الكهرومغناطيسية وتحديدها وتحليلها ، التعرف الفوري على التهديدات التي يمكن أن تغير تكتيكات القتال بشكل كبير ، فضلاً عن المراقبة طويلة المدى

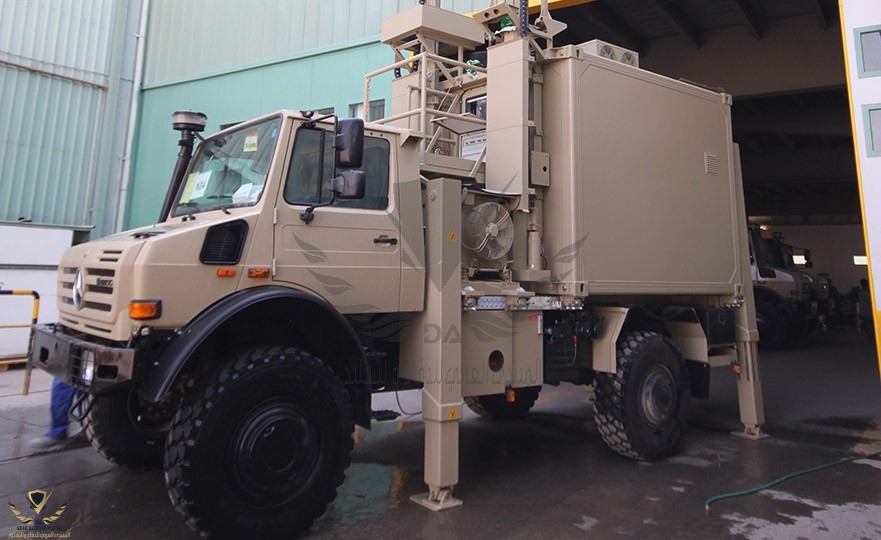

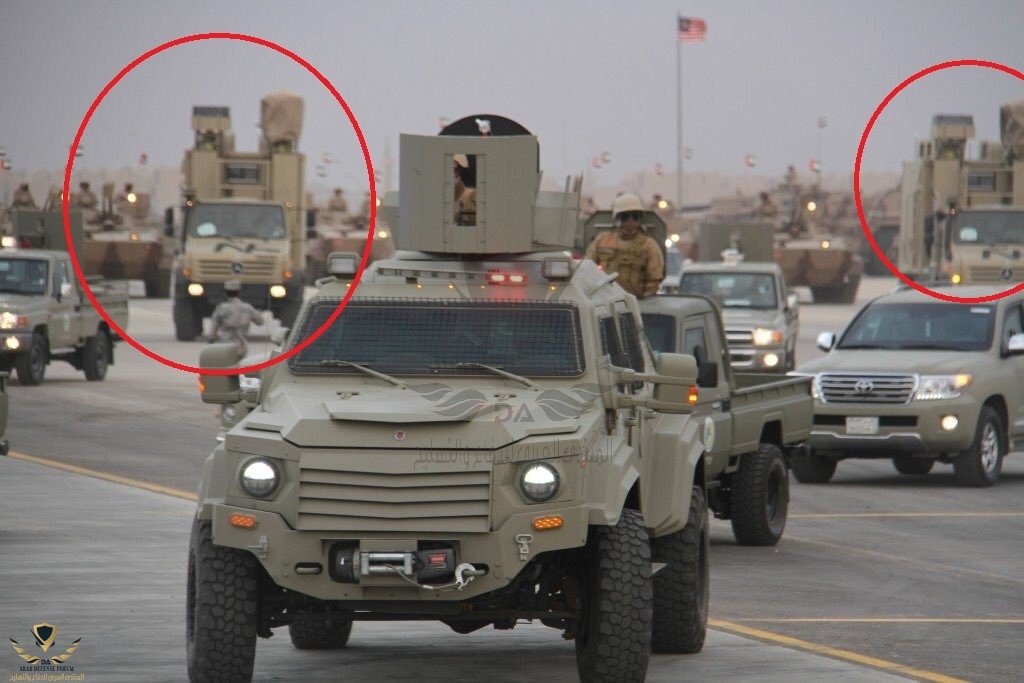

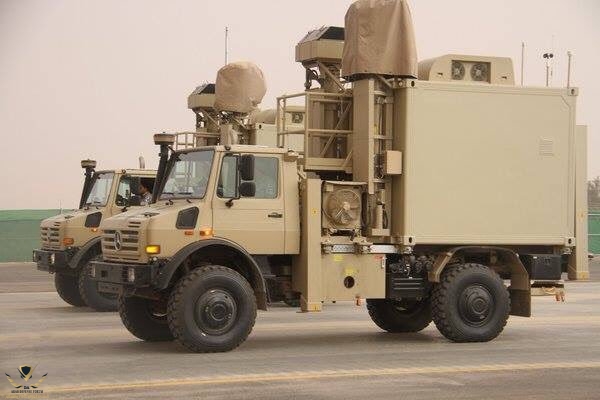

دولة شرق اوسطية وشاحنات مرسيدس



[حميد707]

دولة شرق اوسطية وشاحنات مرسيدس

الاحتمالات :

- مصر

- السعودية ( الحرس الوطني ، مشاة البحرية ) فهم يستعملون شاحنات مرسيدس يونيموج وزيتروس
​



[جيس]

هل تعتبر أجهزة رصد فعالة ضد المقاتلات الشبحية ؟



[باحث علمي]

هل تعتبر أجهزة رصد فعالة ضد المقاتلات الشبحية ؟

بالتاكيد اخي، خاصه وانها لاتتعامل مع البصمه الراداريه المنعكسه من الهدف nothing to do with the RCS of the target as how the active radar work وانما تلتقط مصادر الاشعاعات الراديويه / الكهرومغناطيسيه المنبعثه من مصادر اشعاع الاشاره بالهدف سواء رادارات او وصلات بيانات من 0.1 الى 18 كيكا هرتز بالزمن الحقيقي وبنطاق واسع من عرض حزمه وبحساسيه عاليه جدا وهذا يضمن كشف وتعقب ثلاثي الابعاد بدقه عاليه تقترب من دقة الرادار النشط كونه يعتمد عدة اساليب باجراء الحسابات اهمها طريقة TDOA.



[Rooster]

هل تعتبر أجهزة رصد فعالة ضد المقاتلات الشبحية ؟

الجيل الخامس (الامريكي) محسن لعدم رصده سلبيا او يرصد من مسافات قريبة
رادارات ،انظمة اتصال وصلات البيانات MADL/IFDL كلها محسنة بقدرات LPI/LPD.
​



[باحث علمي]

الجيل الخامس (الامريكي) محسن لعدم رصده سلبيا او يرصد من مسافات قريبة
رادارات ،انظمة اتصال وصلات البيانات MADL/IFDL كلها محسنة بقدرات LPI/LPD.
​

لاشك ان الامريكان ملوك رادارات الايسا وعليه كل شي متوقع منهم ولكن مع ذلك اظن ان هذه المنظومه تمتلك seeker حساس جدا بوحدة ال dB واطئ جدا ... على الرغم من ان درجة حساسية الكشف ليست كل شي وانما القدرة على تحليل اشارة رادار الهدف او بشكل ادق معرفة ال radar parameters للهدف مهم ايضا كونه يعرف عن هوية الهدف لغرض معالجته بالاسلحه المناسبه.



[Saudi silent]

الاحتمالات :

- مصر

- السعودية ( الحرس الوطني ، مشاة البحرية ) فهم يستعملون شاحنات مرسيدس يونيموج وزيتروس
​

- حرس الحدود

من مصانع CGS السعودية

​



[Saudi silent]

الحرس الوطني​



[Rooster]

لاشك ان الامريكان ملوك رادارات الايسا وعليه كل شي متوقع منهم ولكن مع ذلك اظن ان هذه المنظومه تمتلك seeker حساس جدا بوحدة ال dB واطئ جدا ... على الرغم من ان درجة حساسية الكشف ليست كل شي وانما القدرة على تحليل اشارة رادار الهدف او بشكل ادق معرفة ال radar parameters للهدف مهم ايضا كونه يعرف عن هوية الهدف لغرض معالجته بالاسلحه المناسبه.

ليست مسألة حساسية
MADL/IFDL تستخدم شعاع ضيق موجه و ليس بث بعدة حزم في اتجاهات متعددة omnidirectional و هدا ما جعل قدرات الرصد السلبية تنخفض x1000 مرة



[جيس]

الصين كانت شغالة على منظومة رصد سلبية نوعية لا يحضرني اسمه، ببحث عنه ان شاء الله



[m2abuassi]

بالتاكيد اخي، خاصه وانها لاتتعامل مع البصمه الراداريه المنعكسه من الهدف nothing to do with the RCS of the target as how the active radar work وانما تلتقط مصادر الاشعاعات الراديويه / الكهرومغناطيسيه المنبعثه من مصادر اشعاع الاشاره بالهدف سواء رادارات او وصلات بيانات من 0.1 الى 18 كيكا هرتز بالزمن الحقيقي وبنطاق واسع من عرض حزمه وبحساسيه عاليه جدا وهذا يضمن كشف وتعقب ثلاثي الابعاد بدقه عاليه تقترب من دقة الرادار النشط كونه يعتمد عدة اساليب باجراء الحسابات اهمها طريقة TDOA.

أستاذي الكريم ممكن تشرح لنا نقطة أنه التتبع قد يفيد الدفاع الجوي ولكن من غير إغلاق عل الهدف المستكشف .
يعني شو يفيد الرصد اذا مافي اغلاق.



[باحث علمي]

أستاذي الكريم ممكن تشرح لنا نقطة أنه التتبع قد يفيد الدفاع الجوي ولكن من غير إغلاق عل الهدف المستكشف .
يعني شو يفيد الرصد اذا مافي اغلاق.

افضل توضيح تجده بهذا الفديو الدعائي من شركة hensoldt الالمانيه لصناعة الرادارات، يلاحظ فيه تطبيق لمفهوم او فكرة الجمع بين الرادار السلبي للكشف الصامت twinvis مع الرادار النشط الاساسي TRML-4D لبطارية الدفاع الجوي ايرس ، حيث يقوم الرادار السلبي بتمرير ال target cues الى الرادار النشط حال كشفه لاهداف ليقوم المشغل بتفعيل الرادار النشط لتاكيد الكشف ومسك احداثيات الهدف/الاهداف وتصنيفهم وتمرير معلوماتهم (واهمها الاحداثيات) الى وحدة ال C2 للبطاريه لغرض الاقفال والاشتباك باحدى قواذف الايرس....

(بالطبع لو كان هنالك رادار ثالث بالبطاريه للاشتباك منفصل او مدمج مع رادار الكشف ايضا سيستفاد من المعلومه)

اطلقوا الشركه على هذا ال combination ب Twinsens...

تحديدا عند الدقيقه 1:50 تجد المشغل بغرفة القياده والتحكم يضغط على زر TRML-4D ليفعل الرادار النشط بعد ان تم كشف الهدف / الاهداف سلبيا بواسطة رادار twinvis السلبي.... امل ان تكون قد وصلت الفكره مع التحيه والتقدير.



[باحث علمي]

افضل توضيح تجده بهذا الفديو الدعائي من شركة hensoldt الالمانيه لصناعة الرادارات، يلاحظ فيه تطبيق لمفهوم او فكرة الجمع بين الرادار السلبي للكشف الصامت twinvis مع الرادار النشط الاساسي TRML-4D لبطارية الدفاع الجوي ايرس ، حيث يقوم الرادار السلبي بتمرير ال target cues الى الرادار النشط حال كشفه لاهداف ليقوم المشغل بتفعيل الرادار النشط لتاكيد الكشف ومسك احداثيات الهدف/الاهداف وتصنيفهم وتمرير معلوماتهم (واهمها الاحداثيات) الى وحدة ال C2 للبطاريه لغرض الاقفال والاشتباك باحدى قواذف الايرس....

(بالطبع لو كان هنالك رادار ثالث بالبطاريه للاشتباك منفصل او مدمج مع رادار الكشف ايضا سيستفاد من المعلومه)

اطلقوا الشركه على هذا ال combination ب Twinsens...

تحديدا عند الدقيقه 1:50 تجد المشغل بغرفة القياده والتحكم يضغط على زر TRML-4D ليفعل الرادار النشط بعد ان تم كشف الهدف / الاهداف سلبيا بواسطة رادار twinvis السلبي.... امل ان تكون قد وصلت الفكره مع التحيه والتقدير.

بهذا الاسلوب تعزز وتامن رادار الدفاع الجوي الاساسي النشط من خلال :

1. تقليل فترة تشغيله واحتمالية كشفه من انظمة الكشف السلبيه المعاديه وماينتج عنه من استهداف بالاسلحه المضاده للاشعاع كصواريخ هارم او loitering drones بباحث تتبع اشاره او EW المعاديه سواء بالتشويش او تمرير موقع الرادار الى او الموجهه كالهيمارس او المدفعيه الموجهه وغيرها لتدميره.

2. تامين رديف او بديل للردار الاساسي للبطاريه حال استهدافه (اذا المشغل متمكن ممكن يشغله بطريقه تجعله بديل مقبول لتوجيه الاطلاق والتتبع لدفاعه الجوي)

3. تامين انذار مبكر للعدائيات الصغيره جدا ب low RCS من خلال اعتراض اشارة توجيهم rf datalink و"احيانا" حتى التي لاتعتمد الرادار بالتوجيه autonomous aerial threats سواء كروز او درونات من خلال كشف انبعاث رادار قياس الارتفاع لهم altimeter radar

هذا المفهوم اعتمدته دول بدفاعه الجوي واخرى في طور الاعتماد ودول لا ترى فيه اظافه كبيره او عامه الا بحالات محدوده معينه ....



[ST-100]

رادار ممتاز ضد الشبحيات
سبق و أن رصد B-2 من مسافة 150 ميل او 250 كم في فيتنام التي تشغل الرادار

Vera-NG: Anti-Stealth Radar of Vietnam in Action

19 Januari 2015 VERA NG radar of Vietnam (all photos : BaoDatViet) Capable of detecting stealth B-2 from a distance of 250km, Vera-NG...

defense-studies.blogspot.com

للرادار بعض الميز الممتازة مثل
•لا يبعث أي طاقة أو إشارة كهرومغناطيسية فالرادار يري ولا يُري
"See Without Seen"
فيعطيه ميزة ضد الصواريخ أو الدرونات المضادة للإشعاع
•إستخدامه لمبدأ TDOA
Time Difference Of Arrival
فارق التوقيت في الوصول
•قدرة تتبع 3D تعطيه قدرة الرصد في الوقت الحقيقي Real Time



[ST-100]

من بعض الأشياء التي قد تكون غريبة للأعضاء
هو تشغيل أمريكا للرادار

Guess who buys the VERA-E?

Lol, the US. JANE'S DEFENCE WEEKLY - OCTOBER 20, 2004 -------------------------------------------------------------------------------- Czech government clears sale of VERA-E to US JIRI KOMINEK JDW Correspondent Prague The Czech government has approved clearance for the export of a single VERA-E...

www.key.aero

قد يكون السبب هو لدراسته لصناعة مثله أو لمعرفة نقاط ضعفه و طرق مواجهته
بالذات أنها طلبت رادار واحد فقط
The Czech government has approved clearance for the export of a single VERA-E
