موسوعة أنظمة القتل الصعب و السهل

[باحث علمي]

هذا المبحث يحتاج موضوع خاص به على كل العمل على تقنية High-power microwave (HPM) يتم العمل عليه من عدة سنوات كمنصات ارضية مع تقدم التقنيات ادى الى تخفيض الحجم و الوزن و بدا التخطيط لوضهها في منصات جوية تستخدم التقنية او تجاربها في محاربة التجمعات البشرية او تكوين منطقة تحريم و تستخدم كذلك في عمليات مكافحة الدرونات counter-unmanned aerial system (C-UAS) كما توجد تجارب لدمج النظم للاستخدمها في مكافحة الالغام او العبوات الناسفة المرتجلة Improvised Explosive Devices (IED).

هل من الممكن استخدم التقنية ضمن انظمة الحماية النشطة نتتظر راي الاستاذ انور.

جهاز Epirus الذي سيتخدم اشعة الميكرويف عالية الطاقة لمكافحة الدرونات.

نظام شركة Diehl الالمانية كذلك لمكافحة الدرونات.

Diehl HPM المستخدم ضد الأجهزة المتفجرة المرتجلة (IED).

​

المعذره اذا الفكره المطروحه معقده وجديده وغير موجوده على النت ووقتكم قليل في رمضان خذوا وقتكم اخي الكريم ... ولكن كما تفضلتم لعله مع التطور الاخير بتقنيات تصنيع ال hpm من حيث امثلة optimized SWaP-C لكل جزء فيه وبالتالي المنظومه بشكل عام فقلت لربما نخرج بحل شبيه بالصوره ادناه وبذخيره غيره محدوده مع تغطيه كهرومغناطيسيه 360 درجه للمركبه.



[snt]

المعذره اذا الفكره المطروحه معقده وجديده وغير موجوده على النت ووقتكم قليل في رمضان خذوا وقتكم اخي الكريم ... ولكن كما تفضلتم لعله مع التطور الاخير بتقنيات تصنيع ال hpm من حيث امثلة optimized SWaP-C لكل جزء فيه وبالتالي المنظومه بشكل عام فقلت لربما نخرج بحل شبيه بالصوره ادناه وبذخيره غيره محدوده مع تغطيه كهرومغناطيسيه 360 درجه للمركبه.

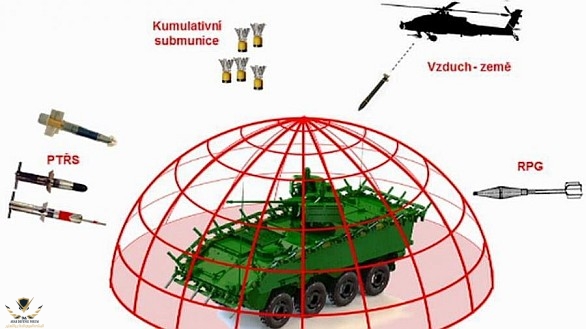

مشاهدة المرفق 564771

مشكور على الاضافة و لكن السؤال كيفية توجيه الشعاع لتدمير التهديد لاحظ الصورة التالية تدمير التهديد بتسليط شعاع ليزر عليه

في انظمة الحماية النشطة aps في العادة تتكون من جهازين الاول للكشف و الثاني للتعامل مع التهديد هل لديك فكرة كيف يمكن دمج hpm مع نظام الحماية او تكييفه مع تلك الانظمة.

و شكرا لك اخي الكريم.



[باحث علمي]

مشكور على الاضافة و لكن السؤال كيفية توجيه الشعاع لتدمير التهديد لاحظ الصورة التالية تدمير التهديد بتسليط شعاع ليزر عليه

في انظمة الحماية النشطة aps في العادة تتكون من جهازين الاول للكشف و الثاني للتعامل مع التهديد هل لديك فكرة كيف يمكن دمج hpm مع نظام الحماية او تكييفه مع تلك الانظمة.

و شكرا لك اخي الكريم.

مثلك لايرد اخي الكريم ولكن ارجو ان تعذرني لانه تعب سنين صعب نشره هنا بسهوله، ولكن ممكن القول ان التقدم الكبير بتقنيات صناعة ال hpm بالسنوات الاخيره جعل من الامر ممكن على الاقل من الناحيه النظريه وبدرجه كبيره.



[snt]

مثلك لايرد اخي الكريم ولكن ارجو ان تعذرني لانه تعب سنين صعب نشره هنا بسهوله، ولكن ممكن القول ان التقدم الكبير بتقنيات صناعة ال hpm بالسنوات الاخيره جعل من الامر ممكن على الاقل من الناحيه النظريه وبدرجه كبيره.

بالتوفيق لك اخي الكريم و شرفني جدا الحوار معك.



[Game Theory]

موضوع رائع سلمت يداك



[تفائل بالخير]

موضوع جميل سؤال ماهو أفضل نظام للقتل الصعب ممكن تحصل عليه دولة عربية كالمملكة العربية السعودية الكوري أم الصيني أم الجنوب أفريقي أم الأمريكي أو غيرهم ؟



[snt]

موضوع جميل سؤال ماهو أفضل نظام للقتل الصعب ممكن تحصل عليه دولة عربية كالمملكة العربية السعودية الكوري أم الصيني أم الجنوب أفريقي أم الأمريكي أو غيرهم ؟

ان شاء الله يجيبك الأستاذ أنور A @anwaralsharrad



[anwaralsharrad]

موضوع جميل سؤال ماهو أفضل نظام للقتل الصعب ممكن تحصل عليه دولة عربية كالمملكة العربية السعودية الكوري أم الصيني أم الجنوب أفريقي أم الأمريكي أو غيرهم ؟

المنتجات والتقنيات الكورية تبدو واعدة ويمكن الوثوق بها، كما أن شروط تصديرها ونقلها تبدو سهلة.



[تفائل بالخير]

المنتجات والتقنيات الكورية تبدو واعدة ويمكن الوثوق بها، كما أن شروط تصديرها ونقلها تبدو سهلة.

شكراً أستاذ أنور كان سؤال يراودني لمدة طويلة



[snt]

نظام القتل السهل الكوري الجنوبي MSSG

MSSG و التي يقصد بها Multispectral Screening Smoke Grenade و يتم تجهيز الدبابات الكروية الجنوبية من طراز K2 بها إذا تم إطلاق صاروخ موجه مضاد للدبابات (ATGM) على الدبابة K2 ، تقوم الدبابة على الفور بتحذير الطاقم و تتبع التهديد لتنشيط نظام SNT Dynamics SLS (Soft-kill Launcher System) الذي يطلق قنبلة دخان متعددة من طراز K419 تصنعها شركة Samyang Chemical ، في اتجاه الصاروخ القادم حيث يتم نشر غطاء كثيف من الدخان يحجب الدبابة و يحد من مستشعرات الأشعة تحت الحمراء والموجة المليمترية والبصريات والرادار مما يؤدي إلى تعطيل دقة الصاروخ.

​



[F15 Saudi Advance]

شكراً أستاذ أنور كان سؤال يراودني لمدة طويلة

اخ انور ماهي انظمة الحمايه الموجوه على الابرامز السعوديه والكويتيه وكذلك البرادلي السعوديه اذا تكرمت



[snt]

اخ انور ماهي انظمة الحمايه الموجوه على الابرامز السعوديه والكويتيه وكذلك البرادلي السعوديه اذا تكرمت

A @anwaralsharrad

هل هناك معومات استاذي حول سؤال الاخ الكريم و شكرا.



[anwaralsharrad]

A @anwaralsharrad

هل هناك معومات استاذي حول سؤال الاخ الكريم و شكرا.

لا يوجد أخي أنظمة من أي نوع، فقط مطلقات الدخان التي يمكن تصنيفها على أنها من منظومات القتل السهل.



[snt]

نظام القتل السهل الروسي شتورا -Shtora-1-

Shtora-1 (الروسية: Штора ، "الستارة") هو نظام أو مجموعة حماية نشطة كهروضوئية للدبابات ، وهو مصمم لتعطيل محدد الليزر وأجهزة تحديد المدى بالليزر للصواريخ الموجهة المضادة للدبابات (ATGM). تم تركيب النظام على دبابات T-80 و T-90 الروسية و T-84 الأوكرانية. تم الكشف عن وجود Shtora في عام 1980 من قبل Adolf Tolkachev.

يحمي النظام الدبابة من الصواريخ الموجهة ، باستخدام التوجيه شبه النشط إلى خط الرؤية (SACLOS) ، من خلال مصدر الأشعة تحت الحمراء الذي يحاكي التوهج الموجود على ظهر الصواريخ ، بالإضافة إلى راكبي شعاع الليزر وأسلحة التوجيه بالليزر . يجب أن يكون فعال ضد الصواريخ مثل TOW و HOT و AT-4 و AT-5 و Sagger (Malyutka). لدى النظام الروسي أيضًا بعض القدرة على مواجهة الذخائر الموجهة بالليزر والصواريخ المضادة للدبابات (مثل Hellfire و Kornet وما إلى ذلك).

يستخدم Shtora-1 جهاز تحذير بالليزر يعمل في نطاق 0.65-1.6 ميكرون ، ويتألف من مجموعة من المستشعرات مثبتة خارجيًا على البرج.

يغطي كل مستشعر ليزر جهاز التشويش بالأشعة تحت الحمراء TShU1-7 ، وهو جزء من قطاع SHTORA-1 DASa بزاوية 135 درجة ، بينما يغطي المستشعر الدقيق 45 درجة ، بزاوية تبلغ 3.75 درجة و -5 إلى 25 درجة تغطية الارتفاع. يمكن للنظام أن يوجه البرج والمدفع تلقائيًا في اتجاه التهديد ، لتحسين نشر دخان حراري أو تنشيط أنظمة الحماية النشطة. يكتشف المستشعر إضاءة الليزر وينبه الطاقم والأنظمة الدفاعية. توفر شاشة التحذير للقائد والمدفعي إشارات تحذير من التهديد ، حسب القطاع (بدقة 5 درجات) وبدقة 3.75 درجة عند 90 درجة من القوس الأمامي. توفر الشاشة أيضًا مؤشر حالة جهاز التشويش والتدابير المضادة. يمكن أن تستخدم الإجراءات المضادة قنابل دخان حراري فورية عيار 81 مم ، والتي تنشر دخان فوري على مسافة 50-80 مترًا من الدبابة ، في غضون 1.5 - 3 ثوانٍ. يحجب الدخان التي يبلغ عرضه 20 مترًا وارتفاعه 15 مترًا النطاقات الموجية البصرية والحرارية والليزر (0.4 - 14 ميكرون).



يستخدم النظام أيضًا زوجًا من أجهزة التشويش الكهروضوئية ، المعينة TShU1-7 ، والتي "تختطف" رابط قيادة الصاروخ عن طريق تغذية جهاز التتبع بإشارات معدلة تجعل الصاروخ ينحرف عن مساره ، وبعيدًا عن هدفه المقصود. يتمتع TShU1-7 بعمر محدد يبلغ 1000 ساعة ، ومتوسط الوقت بين الفشل Mean Time Between Failures (MTBF) يبلغ 250 ساعة وعمر مصدر الإشعاع 50 ساعة. تعمل من مصدر طاقة بجهد 27 فولت تيار مستمر مع مصدر تشويش بالأشعة تحت الحمراء يستهلك 1 كيلو واط من الطاقة.

لدى Shtora-1 ثلاث طرق للتشغيل: تلقائي بالكامل ، شبه تلقائي ، تحديد الهدف ووضع يدوي ووضع الطوارئ.

تم تطويره بواسطة شركة Zenit Research and Production Corporation تم تطبيقه لأول مرة على T-90 MBT التي دخلت الخدمة مع الجيش الروسي آنذاك في عام 1993.

عرضت روسيا Shtora-1 على T-90 Bhisma الهندي لكن الجيش الهندي رفض العرض الذي اعتبر Shtora "عفا عليه الزمن".

​



[anwaralsharrad]

نظام القتل السهل الروسي شتورا -Shtora-1-

Shtora-1 (الروسية: Штора ، "الستارة") هو نظام أو مجموعة حماية نشطة كهروضوئية للدبابات ، وهو مصمم لتعطيل محدد الليزر وأجهزة تحديد المدى بالليزر للصواريخ الموجهة المضادة للدبابات (ATGM). تم تركيب النظام على دبابات T-80 و T-90 الروسية و T-84 الأوكرانية. تم الكشف عن وجود Shtora في عام 1980 من قبل Adolf Tolkachev.

يحمي النظام الدبابة من الصواريخ الموجهة ، باستخدام التوجيه شبه النشط إلى خط الرؤية (SACLOS) ، من خلال مصدر الأشعة تحت الحمراء الذي يحاكي التوهج الموجود على ظهر الصواريخ ، بالإضافة إلى راكبي شعاع الليزر وأسلحة التوجيه بالليزر . يجب أن يكون فعال ضد الصواريخ مثل TOW و HOT و AT-4 و AT-5 و Sagger (Malyutka). لدى النظام الروسي أيضًا بعض القدرة على مواجهة الذخائر الموجهة بالليزر والصواريخ المضادة للدبابات (مثل Hellfire و Kornet وما إلى ذلك).

يستخدم Shtora-1 جهاز تحذير بالليزر يعمل في نطاق 0.65-1.6 ميكرون ، ويتألف من مجموعة من المستشعرات مثبتة خارجيًا على البرج.

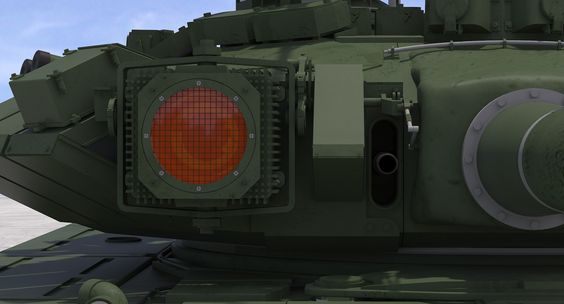

يغطي كل مستشعر ليزر جهاز التشويش بالأشعة تحت الحمراء TShU1-7 ، وهو جزء من قطاع SHTORA-1 DASa بزاوية 135 درجة ، بينما يغطي المستشعر الدقيق 45 درجة ، بزاوية تبلغ 3.75 درجة و -5 إلى 25 درجة تغطية الارتفاع. يمكن للنظام أن يوجه البرج والمدفع تلقائيًا في اتجاه التهديد ، لتحسين نشر دخان حراري أو تنشيط أنظمة الحماية النشطة. يكتشف المستشعر إضاءة الليزر وينبه الطاقم والأنظمة الدفاعية. توفر شاشة التحذير للقائد والمدفعي إشارات تحذير من التهديد ، حسب القطاع (بدقة 5 درجات) وبدقة 3.75 درجة عند 90 درجة من القوس الأمامي. توفر الشاشة أيضًا مؤشر حالة جهاز التشويش والتدابير المضادة. يمكن أن تستخدم الإجراءات المضادة قنابل دخان حراري فورية عيار 81 مم ، والتي تنشر دخان فوري على مسافة 50-80 مترًا من الدبابة ، في غضون 1.5 - 3 ثوانٍ. يحجب الدخان التي يبلغ عرضه 20 مترًا وارتفاعه 15 مترًا النطاقات الموجية البصرية والحرارية والليزر (0.4 - 14 ميكرون).



يستخدم النظام أيضًا زوجًا من أجهزة التشويش الكهروضوئية ، المعينة TShU1-7 ، والتي "تختطف" رابط قيادة الصاروخ عن طريق تغذية جهاز التتبع بإشارات معدلة تجعل الصاروخ ينحرف عن مساره ، وبعيدًا عن هدفه المقصود. يتمتع TShU1-7 بعمر محدد يبلغ 1000 ساعة ، ومتوسط الوقت بين الفشل Mean Time Between Failures (MTBF) يبلغ 250 ساعة وعمر مصدر الإشعاع 50 ساعة. تعمل من مصدر طاقة بجهد 27 فولت تيار مستمر مع مصدر تشويش بالأشعة تحت الحمراء يستهلك 1 كيلو واط من الطاقة.

لدى Shtora-1 ثلاث طرق للتشغيل: تلقائي بالكامل ، شبه تلقائي ، تحديد الهدف ووضع يدوي ووضع الطوارئ.

تم تطويره بواسطة شركة Zenit Research and Production Corporation تم تطبيقه لأول مرة على T-90 MBT التي دخلت الخدمة مع الجيش الروسي آنذاك في عام 1993.

عرضت روسيا Shtora-1 على T-90 Bhisma الهندي لكن الجيش الهندي رفض العرض الذي اعتبر Shtora "عفا عليه الزمن".

​

نظام بائس لم يثبت نجاحات تذكر !!!



[DENERO]

وحشتنا مواضيع اخونا S @snt



[سمسم]

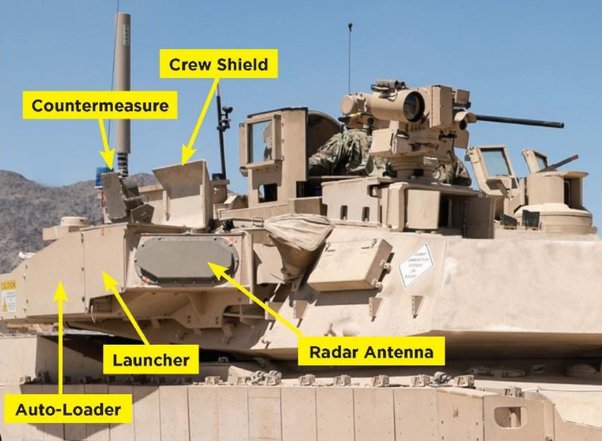

يعطي الحاسوب الأمر بانفجار المقذوف الدفاعي

ممكن تورويني صوره مكان المقذوفات في الدبابه



[سمسم]

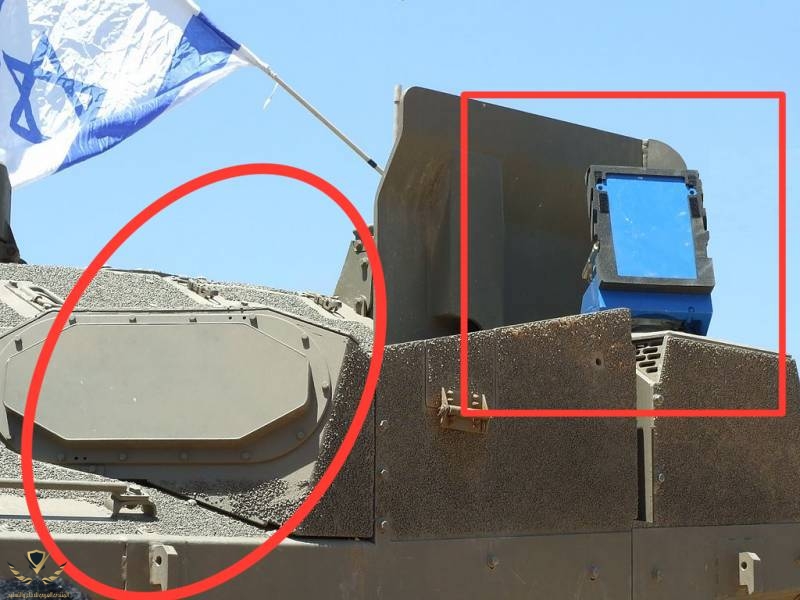

وفي حد يوضح لي الفرق اللي في الصوره؟ هم الاثنين رادار؟؟



[سمسم]

ممكن تورويني صوره مكان المقذوفات في الدبابه

A @anwaralsharrad



[snt]

ممكن تورويني صوره مكان المقذوفات في الدبابه
