موسوعة أنظمة القتل الصعب و السهل

[anwaralsharrad]

النظام Arena
Arena (بالروسية: Арена) نظام حماية نشط (APS) تم تطويره في مكتب التصميم الهندسي القائم كولومنا في روسيا لغرض حماية مركبات القتال المدرعة ضد الأسلحة الخفيفة المضادة للدبابات ، والصواريخ المضادة للدبابات (ATGM) ، و الصواريخ ذات الهجوم السقفي. يستخدم رادار دوبلر للكشف عن الرؤوس الحربية الواردة عند الكشف ، يتم إطلاق صاروخ دفاعي ينفجر بالقرب من التهديد الوارد ، ويدمره قبل أن يضرب العربة.​

أعمال تطوير نظام الحماية الروسي النشط من الجيل الثاني المدعو "أرينا" ARENA أو التعيين الرسمي Т08-А5، بوشرت من قبل مكتب التصميم الهندسي KBM في "كولومنا" Kolomna (المطور الرئيس للنظام) سوية مع مكتب تصميم الآلات في تولا Tula، وذلك في منتصف الثمانينات وتحت إشراف رئيس المصممين "نيكولاي غوشين" Nikolai Gushchin (مصمم أسلحة روسي مشهور، حاصل على العديد من الجوائز الرسمية السوفييتية، يحمل شهادة الدكتوراه في العلوم التقنية ولديه أكثر من 200 منشور ودراسة علمية)، حيث نفذت أعمال التطوير آنذاك على ثلاثة دبابات معركة رئيسة من نوع T-80B.

في العام 1991 اختبارات المصنع استكملت والتحضير للاختبارات الرسمية كانت جاهزة، لكن العمل توقف في نفس السنة بسبب قلة التمويل الحكومي للمشروع. في منتصف التسعينات أستأنف العمل من جديد ليختبر النظام أولاً في أرض الاختبار "كوبينكا" Kubinka بداية العام 1995 وذلك تجاه مقذوفات وصواريخ موجهه مضادة للدبابات من أنواع مختلفة (أكثر من 70 تجربة إطلاق نار حية).. في الحقيقة العمل على المنظومة أرينا والتي تعني بالروسية الصالة أو الحلبة الدائرية المغلقة، نشط في منتصف التسعينيات أثر نتائج هجوم الجيش الروسي المطول على العاصمة الشيشانية غروزني من ديسمبر 1994 وحتى مارس 1995، وما تبع ذلك من خسائر كبيرة نسبياً في القوات البشرية والآلية التي لحقت بالطرف المهاجم، وبشكل خاص في سلاح الدبابات.

نتيجة النقائص العامة للنظام في نسخته الأولى، نسخة متقدمة من نظام الحماية النشط Arena-E عمل عليها خبراء مكتب التصميم الهندسي KBM. مبدئ العمل في النسخة الجديدة لم يتغير على أية حال ولا آلية المشاغلة، لكن تخطيط جديد بالكامل للنظام جرى تطويره. وبدلاً من الحاوية السقفيه الكبيرة المتضمن لهوائيات الرادار، هو عرض استعمال عدة هوائيات مضغوطة وموزعة على اتجاهات مختلفة من البرج.

نسخة جديدة تحصلت على تحسينات إضافية أو ما يمكن تسميته بالجيل الثالث للمنظومة، ظهرت بشكل علني لأول مرة في معرض المدينة الصناعية "نازني تاغل" Nizhny Tagil العام 2013 وذلك على دبابة T-72B3 وضمن برنامج تطوير الدبابة. وفي شهر يناير العام 2017 أعلنت الشركة الراعية للمشروع أنها أخضعت نظامها الجديد لعمليات الاختبار الشاملة وذلك على أمل تثبيته على دبابات المعركة الرئيسة T-72B3 وT-90.

هذه النسخة التي حملت التعيين الرسمي Arena-M، تعمل كسابقاتها بنمط آلي وتوفر تغطية أفقية حتى 360 درجة في أربع اتجاهات مقطعية وذلك من خلال أربعة وحدات موزعة على كل من جانبي البرج، اثنتان منها عبارة عن مجسات sensors والأخرى هي مستجيبات رادارية effectors (زاوية تقاطع محدودة تؤمن إلى حد ما تغطية جانبي الدبابة ومنطقة المؤخرة). المنظومة الجديدة قادرة حسب رأي مصمميها على اعتراض هدفين من اتجاهين مختلفين خلال 0.3 ثانية مع مناعة عالية تجاه التشويش high noise-immunity (النظام قادر على اعتراض ثماني تهديدات من جميع الاتجاهات قبل أن يحتاج لإعادة التحميل).

​



[snt]

النظام Drozd

Drozd (بالروسية: Дрозд) هو نظام حماية نشط (APS) تم تطويره في الاتحاد السوفيتي ، مصمم لزيادة حماية الدبابات ضد الصواريخ المضادة للدبابات وقذائف آر بي جي. يعتبر أول نظام حماية نشط تشغيلي في العالم ، تم إنشاؤه في 1977-1978 من قبل مكتب تصميم KBP باسم Kompleks 1030M-01.

حصل كبير المصممين ، فاسيلي باكالوف ، على جائزة لينين لعمله في تطويرها.

تم تصميمه كبديل لأنظمة دفاع الدروع السلبية أو التفاعلية للدفاع ضد الصواريخ والأسلحة المضادة للدبابات ، طور Tula Machine Design تحت قيادة A. Shipunov أول نظام دفاع نشط للدبابات في العالم ، يسمى KAZT Drozd (Kompleks aktivnoi zashchity tanka :: دخل نظام الدفاع النشط للدبابات Thrush أو Drozd في التطوير في عام 1977 على أساس متطلبات الجيش وكانت النماذج الأولية جاهزة بحلول عام 1978.

ابدى الجيش الروسي عدم الاهتمام بالمفهوم ، لكن البرنامج استمر بسبب الدعم من مشاة البحرية السوفيتية .

واجهت مشاة البحرية السوفيتية صعوبة في استبدال دباباتها من طراز T-55 لأن الأنواع اللاحقة مثل T-62 و T-72 طرحت مشاكل في الوزن والحجم في السفن البرمائية البحرية القياسية ومراكب الإنزال يُعتقد أن تكاليف تطوير Drozd كانت حوالي 170 مليون دولار كان هذا يمثل استثمارًا أقل بكثير من تكلفة تطوير دبابة جديدة مصممة خصيصًا لتلبية احتياجات المشاة البحرية السوفيتية.

بدأ إنتاج Drozd على نطاق محدود من عام 1981 إلى عام 1982. تم تركيب هذا النظام لأول مرة على دبابات T-55M أو T-55AM ، والتي تم إعادة تسميتها بعد ذلك T-55AD. عند تركيبها على دبابات T-55M1 أو T-55 AM1 التي تمت ترقيتها مع محرك الديزل V-46 المحسن أصبح تصنيفها T-55AD1.
كان إجمالي إنتاج Drozd صغيرًا في أقل من 300 نظام . لا يبدو أنه تم نشره بشكل شائع من قبل مشاة البحرية السوفيتية ، ربما بسبب التدابير الأمنية المكثفة المتخذة لحماية النظام. بحلول أواخر الثمانينيات ، عندما أصبح الدرع التفاعلي Kontakt-1 متاحًا ، تحولت مشاة البحرية السوفيتية إلى دبابات T-55 ذات الدروع التفاعلية كبديل عملي أكثر لنظام Drozd المرهق والمكلف نسبيًا. تم تصدير نظام Drozd بأعداد صغيرة إلى العديد من دول أوروبا الغربية ، والصين ، وإلى عميل واحد غير معروف في الشرق الأوسط.

يتكون نظام Drozd من ثلاثة عناصر رئيسية ، صفيفتي قاذئف على جانبي البرج ووحدة طاقة إضافية في الجزء الخلفي من البرج. تتكون كل مجموعة قاذفة من أربعة أنابيب إطلاق مع مجموعة مستشعر رادار دوبلر مثبتة فوق أنابيب القذائف. تبعث صفيفات مستشعر الرادار حزمة تردد لاسلكي أمام الدبابة. يمكن لوحدة الطاقة الإضافية توفير الطاقة للنظام ويمكن أن تصل إلى 800 واط كحد أقصى لفترات زمنية قصيرة.

يتم التحكم في الرادار للحصول على أهداف تتحرك بسرعات تتراوح بين 70 و 700 متر في الثانية ؛ تتجنب عملية الإطلاق هذه إشراك النظام في مواجهة الأسلحة الصغيرة وغيرها من المقذوفات عالية السرعة (على سبيل المثال ،قذائف الطاقة الحركية). عند الحصول على المقذوف البطيء القادم ، يحدد الكمبيوتر الخاص بـ Drozd أي مقذوفات KAZ الثمانية سيتم إطلاقها. يحدد نظام الرادار نطاق الصاروخ أو الصاروخ القادم ، ويحسب الكمبيوتر وقت إطلاق قذيفة KAZ ، ويقوم بذلك تلقائيًا. يتم إطلاق KAZ لاعتراض صاروخ العدو على مسافة متغيرة من 2.7 إلى 7 أمتار من الدبابة.

يبلغ قطر قذيفة KAZ حولي 107 ملليمترات ، وتزن 9 كيلوغرامات ويتم دفعها بواسطة صاروخ من بسرعة أولية تبلغ 190 مترًا في الثانية. ينفجر الصاروخ الرأس الحربي في 2.7-7 متر أمام الدبابة ، ولا يوجد توجيه على متن قذيفة KAZ بعد الإطلاق. يحتوي الرأس الحربي شديد الانفجار على غلاف فولاذي مجزأ مسبقًا ، والذي يتفتت عند التفجير إلى كتل تزن 3 جرام تسير بسرعة 1600 متر في الثانية. من خلال مقطع فيديو ترويجي روسي على Drozd ، يبدو أن قذيفة KAZ تنفجر فوق الصاروخ القادم بانفجار موجه نحو الأسفل. يتم تشكيل الصفائف لتغطية 80 درجة في السمت و -6 إلى +20 درجة في الارتفاع. يشتمل نظام Drozd على نظام إضاءة خلفي موجه لتحذير الوحدات الصديقة القريبة عندما يتم إطلاقها. تستغرق قاذفات Drozd حوالي 10 دقائق لإعادة التلقيم.

دبابة T-55AD مع أنظمة الحماية النشطة (Drozd) في جنوب القوقاز 1990.

T-55AD مع Drozd في المتحف في كوبينكا في روسيا.​



[anwaralsharrad]

النظام Drozd

Drozd (بالروسية: Дрозд) هو نظام حماية نشط (APS) تم تطويره في الاتحاد السوفيتي ، مصمم لزيادة حماية الدبابات ضد الصواريخ المضادة للدبابات وقذائف آر بي جي. يعتبر أول نظام حماية نشط تشغيلي في العالم ، تم إنشاؤه في 1977-1978 من قبل مكتب تصميم KBP باسم Kompleks 1030M-01.

حصل كبير المصممين ، فاسيلي باكالوف ، على جائزة لينين لعمله في تطويرها.​

في الحقيقة إستاذي نظام دروزد عانى من عدة عيوب ونواقص، إذا بدا أن راداره كان غير قادر على تقرير مستويات التهديد threat levels بشكل كافي خصوصا أثناء الأحوال الجوية غير الملائمة، ومقذوفات النظام تسببت في مستويات عالية من الأضرار العرضية والجانبية collateral damage، خصوصاً للمشاة المرافقين والمترجلين وكذلك العربات المجاورة. كما أن النظام وفر حماية قصوى فقط إلى الجزء الأمامي للدبابة ولنحو 60 درجة، وترك الجوانب والمؤخرة الضعيفة عرضه للهجوم (طاقم الدبابة كان قادراً على تغيير توجيه النظام بإدارة البرج). كما أن ذخيرته الوقائية محدود العدد لم تكن تسمح باشتباكات مطولة في ساحة المعركة.

جميع العمليات الحسابية في النظام كانت تتم باستخدام كمبيوتر بدائي من النوع التماثلي analog computer بدلاً من الأجهزة الرقمية المتقدمة.. مع ذلك، ورغم الملاحظات العديدة التي سجلت إلا أن السوفييت يدعون أن منظومة دروزد استطاعت تسجيل نسبة نجاح في أفغانستان بلغت 80% تجاه مقذوفات RPG، وتم بالفعل تصنيع عدد 250 وحدة من النظام لصالح الدبابات التابعة للبحرية السوفييتية T-55.

استمر إنتاج النظام دروزد لأكثر من 6 سنوات وأوقف بعد توقيع اتفاقية الرئيس السوفييتي "ميخائيل غورباشوف" Mikhail Gorbachev مع الجانب الأمريكي والتي نصت في أحد بنودها على تخفيض الأسلحة التقليدية في أوروبا وإدراج أسلحة T-55 من ضمن قائمة شروط التصفية..

في أواخر الثمانينات، نسخة محسنة من النظام قدمت من قبل مكتب تصميم الآلات KBP وأطلق عليها Drozd-2 (الصورة للأسفل). هذه النسخة المحسنة التي بلغ إجمالي وزنها 850 كلغم (مقابل 1000 كلغم لسلفها) صممت لصالح أغلب الدبابات الروسية، وكانت قادرة على توفير قطاع تغطية حتى 360 درجة في زاوية السمت، ومن -6 وحتى +20 في زاوية الارتفاع خلال كافة الظروف المناخية.

الإجراء المضاد في النظام Drozd-2 أعتمد عدد 18 قذيفة أنبوبية من عيار 95 ملم، يبلغ وزن كل منها 10.5 كلغم مع رأس حربي شديد التشظية (نصف قطر دائرة التشظية يبلغ 25 م). وفق رأي منتجيه، النظام Drozd-2 كان قادراً على اعتراض المقذوفات المنطلقة بسرعة 1200 م/ث وتدميرها عند مسافة 7-10 م قبل أن تصل للعربة حاملة النظام.. في النهاية، مشاريع إنتاج الأنظمة دروزد تم إيقافها بشكل نهائي وذلك بسبب صعوبات اقتصادية وسياسية، مثل إعادة البناء والهيكلة، نهاية الحرب الباردة، خفض تمويل القوات المسلحة وهكذا.

​



[snt]

في الحقيقة إستاذي نظام دروزد عانى من عدة عيوب ونواقص، إذا بدا أن راداره كان غير قادر على تقرير مستويات التهديد threat levels بشكل كافي خصوصا أثناء الأحوال الجوية غير الملائمة، ومقذوفات النظام تسببت في مستويات عالية من الأضرار العرضية والجانبية collateral damage، خصوصاً للمشاة المرافقين والمترجلين وكذلك العربات المجاورة. كما أن النظام وفر حماية قصوى فقط إلى الجزء الأمامي للدبابة ولنحو 60 درجة، وترك الجوانب والمؤخرة الضعيفة عرضه للهجوم (طاقم الدبابة كان قادراً على تغيير توجيه النظام بإدارة البرج). كما أن ذخيرته الوقائية محدود العدد لم تكن تسمح باشتباكات مطولة في ساحة المعركة.

جميع العمليات الحسابية في النظام كانت تتم باستخدام كمبيوتر بدائي من النوع التماثلي analog computer بدلاً من الأجهزة الرقمية المتقدمة.. مع ذلك، ورغم الملاحظات العديدة التي سجلت إلا أن السوفييت يدعون أن منظومة دروزد استطاعت تسجيل نسبة نجاح في أفغانستان بلغت 80% تجاه مقذوفات RPG، وتم بالفعل تصنيع عدد 250 وحدة من النظام لصالح الدبابات التابعة للبحرية السوفييتية T-55.

استمر إنتاج النظام دروزد لأكثر من 6 سنوات وأوقف بعد توقيع اتفاقية الرئيس السوفييتي "ميخائيل غورباشوف" Mikhail Gorbachev مع الجانب الأمريكي والتي نصت في أحد بنودها على تخفيض الأسلحة التقليدية في أوروبا وإدراج أسلحة T-55 من ضمن قائمة شروط التصفية..

في أواخر الثمانينات، نسخة محسنة من النظام قدمت من قبل مكتب تصميم الآلات KBP وأطلق عليها Drozd-2 (الصورة للأسفل). هذه النسخة المحسنة التي بلغ إجمالي وزنها 850 كلغم (مقابل 1000 كلغم لسلفها) صممت لصالح أغلب الدبابات الروسية، وكانت قادرة على توفير قطاع تغطية حتى 360 درجة في زاوية السمت، ومن -6 وحتى +20 في زاوية الارتفاع خلال كافة الظروف المناخية.

الإجراء المضاد في النظام Drozd-2 أعتمد عدد 18 قذيفة أنبوبية من عيار 95 ملم، يبلغ وزن كل منها 10.5 كلغم مع رأس حربي شديد التشظية (نصف قطر دائرة التشظية يبلغ 25 م). وفق رأي منتجيه، النظام Drozd-2 كان قادراً على اعتراض المقذوفات المنطلقة بسرعة 1200 م/ث وتدميرها عند مسافة 7-10 م قبل أن تصل للعربة حاملة النظام.. في النهاية، مشاريع إنتاج الأنظمة دروزد تم إيقافها بشكل نهائي وذلك بسبب صعوبات اقتصادية وسياسية، مثل إعادة البناء والهيكلة، نهاية الحرب الباردة، خفض تمويل القوات المسلحة وهكذا.

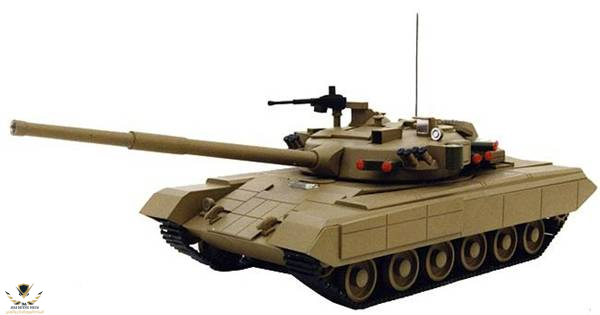

مشاهدة المرفق 560675​

أستاذ أنور اعتقد ان القصور في النسخة الاولية طبيعي بحكم ان النظام هو اول نظام تشغيلي لaps في العالم يعتي برنامج مالصفر.

شرفني جدا مرورك و تصحيح الموضوع شكرا لك استاذنا أستاذ أنور.



[anwaralsharrad]

أستاذ أنور اعتقد ان القصور في النسخة الاولية طبيعي بحكم ان النظام هو اول نظام تشغيلي لaps في العالم يعتي برنامج مالصفر.

شرفني جدا مرورك و تصحيح الموضوع شكرا لك استاذنا أستاذ أنور.

سأكون سعيد إذا أكملت مجموعتك الرائعة بموضوع متصل عن مجسات التحذير الليزرية.. تحياتي.



[snt]

النظام الجنوب افريقي LEDS-150

نظام الدفاع الإلكتروني الأرضي Land Electronic Defence System هو نظام حماية نشط ، تم تطويره بواسطة شركة Saab Avitronics وهي شركة فرعية في جنوب إفريقيا لشركة الدفاع والفضاء السويدية Saab.

النظام قادر على مواجهة التهديدات الأكثر شهرة ضد المركبات المدرعة بأساليب القتل السهل والصعب.

يتكون النظام LEDS-150 من مستشعرات التحذير بالليزر ، ووحدة التحكم في الدفاع النشط ADC-150 ، وعدد من مستشعرات تأكيد وتتبع الذخيرة MCTS ، وقاذفات موجهة عالية السرعة High Speed Directed Launchers, HSDL، والتي تتيح الجمع بين القدرة على نشر الإجراءات المضادة السهلة و الصعبة ، وشاشات العرض الاختيارية ، والأدوات المتصلة.

يستخدم هذا النظام صاروخ Denel Dynamics Mongoose-1 لتدمير التهديد القادم على مسافة 5 إلى 15 مترًا من العربة المحمية ، ويغطي النظام LEDS-150 جميع السمت بزاوية 360 درجة و تغطية الارتفاع من -15 إلى +65 درجة.

يتم دمج النظام في حاملة الأفراد المصفحة MOWAG Piranha.

قام جيش جنوب إفريقيا بتمويل الكثير من تطوير هذا النظام.

تستشعر وحدة التحكم في Soft-kill أنابيب الإطلاق التي يتم تحميلها وتتحكم في القنابل الدخانية وتطلقها بذكاء ، مع مراعاة ظروف الرياح واتجاه التهديد وحركة اتجاه العربة بالنسبة للتهديد. يمكن تحديد نشر الإجراء المضاد لتكون يدويًا أو آليًا بالكامل. تستكشف مستشعرات التحذير بالليزر اتجاه التهديد و تقوم وحدة التحكم بتنفيذ الإجراءات المضادة المختارة المناسبة للدفاع عن النظام الأساسي ضد التهديدات المكتشفة. يمكن للنظام أيضًا التحكم في إطلاق أنابيب قاذفة الدخان الثابتة الموجودة والتي يتم تركيبها في معظم المركبات القتالية اليوم

ميزة LEDS

البقاء على قيد الحياة المحسن بتكلفة منخفضة
قتل او الدفاع الذكي من خلال الأتمتة
معيارية وقابلة للتطوير و التكوين حسب المهمة
سهولة التكامل مع أنظمة إدارة المعركة ومجموعات المستشعرات ومؤثرات الإشارات
متوافق مع واجهة بنية العربة العامة
توفير كبير في التكلفة والوزن مقارنة بوسائل الحماية الأخرى
تغطية نصف كروية.​



[anwaralsharrad]

النظام الجنوب افريقي LEDS-150
​

للدقة إستاذي، هو من تطوير شركة Saab السويدية في حين أوكل لشركة Denel الجنوب أفريقية تطوير الذخيرة الفرعية للنظام والتي تحمل التعيين Mongoose-1 (يمكن مشاهدة التفاصيل في الملف للأسفل).

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[HMTD]

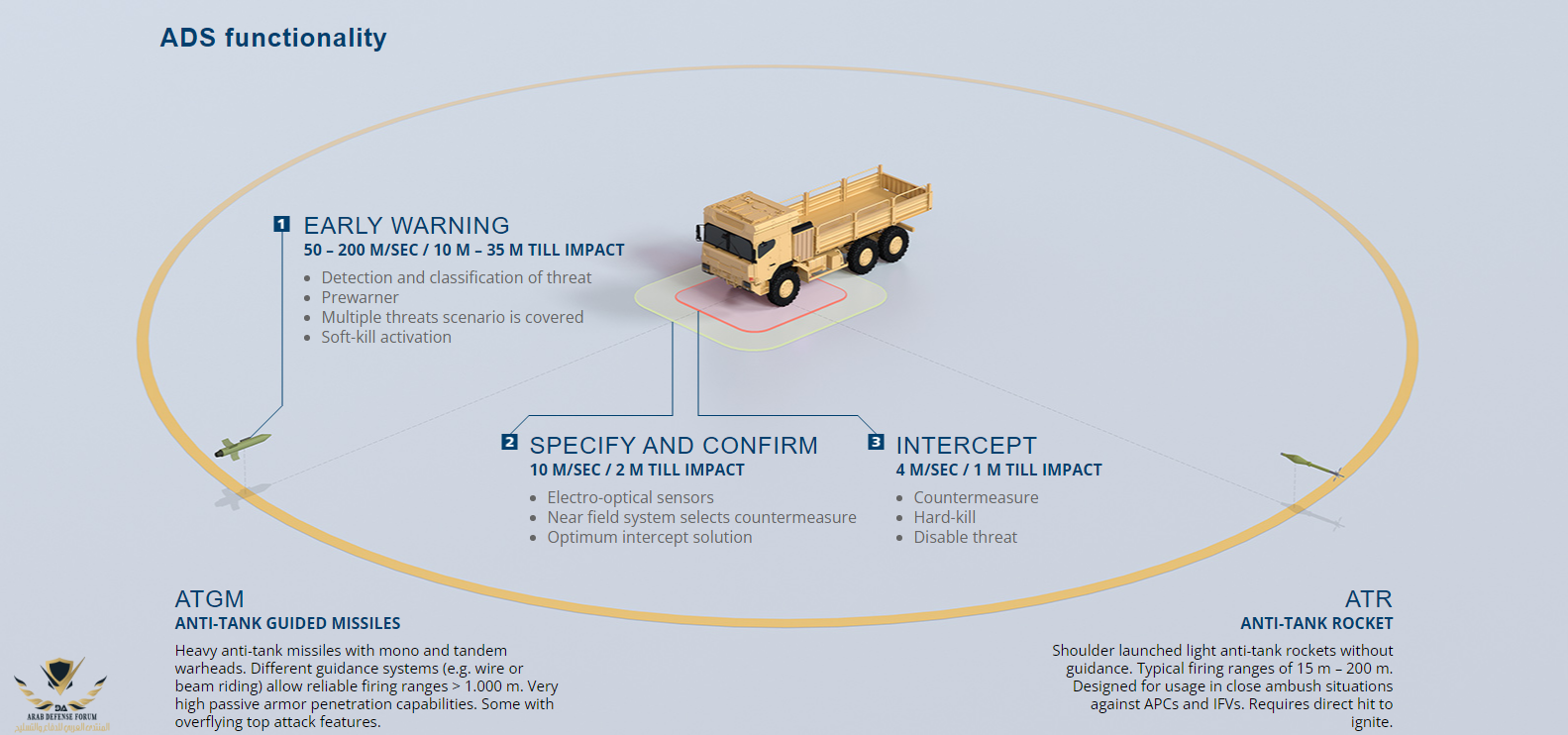

نظام القتل الصعب AMAP-ADS

AMAP-ADS (نظام الدفاع النشط) هو نظام قتل صعب ، طورته الشركة الألمانية ADS Gesellschaft für aktive Schutzsysteme ، وهي شركة تابعة لـ Rheinmetall و IBD Deisenroth Engineering كجزء من برنامج Advanced Modular Armor Protection concept. يُعرف النظام أيضًا باسم AAC في السويد و Shark في فرنسا. نظرًا لتصميمه المعياري ، يمكن تكييفه مع مجموعة واسعة من المركبات و على وجه الخصوص فهو قادرة على حماية المركبات الخفيفة من الأسلحة ذات العيار الكبير التي لن توقفها الدروع الخفيفة للمركبات.

استنادًا إلى أحدث التقنيات ، يوفر AMAP-ADS حماية قصوى للعمليات العسكرية. تقضي AMAP-ADS على التهديدات قبل أن تصل إلى هدفها.

خلال الاختبار تم إطلاق قذيفة آر بي جي 7 صاروخية من مسافة 18 مترًا على ناقلة جند مدرعة Fuchs / Fox 1A8 (APC) مزودة بنظام ADS يتم سحبها بسرعة 20 كم / ساعة. الرأس الحربي RPG7 عبارة عن شحنة مشكلة بها 0.73 كجم من المتفجرات HMX والتي تخترق أكثر من نصف متر من الدروع المتجانسة .

تتحرك قذيفة RPG7 بسرعة 110 م / ث قبل إطلاق محركها الصاروخي. وبالتالي ، لم يكن لدى ADS سوى عُشر ثانية من الإطلاق للتعرف على التهديد ، وتأكيده على أنه تهديد حقيقي ، واتخاذ قرار بشأن الرد ، وتفعيل الإجراء المضاد المناسب.

كما تظهر الصورة ، نجح نظام AMAP-ADS في تدمير صاروخ RPG7 على مقربة من ناقلات الجنود المدرعة. نظرًا لأن ADS لا تولد شظايا أو حطامًا آخر ، لم يصب المراقبون بأذى.

يحمي AMAP-ADS المركبة بأكملها بوقت رد فعل يقارب 500 ميكروثانية ، مما يسمح له بالتفاعل ليس فقط مع قذائف آر بي جي ، ولكن تقريبًا أي تهديد قريب المدى (صواريخ موجهة مضادة للدبابات ، مقذوفات طاقة حركية ، العبوات الناسفة ، إلخ).

الاسم: نظام الحماية النشط

استنادًا إلى أحدث التقنيات ، يوفر AMAP-ADS حماية قصوى للعمليات العسكرية. تقضي AMAP-ADS على التهديدات قبل أن تصل إلى هدفها. يعد مستوى أداء AMAP-ADS ونشره في مجموعة واسعة من السيناريوهات نتيجة لعدد من مزايا النظام بما في ذلك تقنية تحديد التهديدات والاعتراض الإلكترونية المتطورة.

الميزات الرئيسية لبرنامج AMAP-ADS:

تتألف بنية AMAP-ADS من إعداد بديل لأجهزة الاستشعار والإجراءات المضادة المثبتة كنظام موزع. وبالتالي ، فإن AMAP-ADS هي وحدات معيارية وفائضة عن الحاجة.

AMAP-ADS هو نظام Urban Warfare. يعتبر النظام الوحيد المعروف الذي يمكنه هزيمة أي تهديد يتم إطلاقه من مسافة تزيد عن 10-15 مترًا ، ويتم تحقيق ذلك من خلال نظام Micro-Second الذي يعمل مع وقت رد فعل النظام القصير للغاية System Reaction Time (SRT).

AMAP-ADS هو نظام دفاع نشط كامل الطيف ، والذي يهزم مجموعة واسعة من تهديدات النيران المباشرة الحالية والمستقبلية مثل RPG ، والصواريخ الموجهة المضادة للدبابات ، و المقذوفات الحركية والعبوات الناسفة.

طاقة الإجراء المضاد AMAP-ADS مركزة وخالية من الشظايا وبالتالي تقيد أي ضرر جانبي إلى مستوى منخفض للغاية.

بلاد المنشأ : ألمانيا

الشركة المصنعة: ADS - Gesellschaft fur aktive Schutzsysteme mbH

​



[snt]

النظام الكوري الجنوبي KAPS

​

النظام KAPS (نظام الحماية النشط الكوري) هو نظام حماية نشط تم تطويره بواسطة وكالة تطوير الدفاع وشركة Hanwha Thales (الآن أنظمة Hanwha) لـ K2 Black Panther في عام 2011. من أجل تعزيز قابلية البقاء للدبابات القتالية الرئيسية في كوريا الجنوبية ، تقرر تقديم نظام حماية الذي سيتم تركيبه على دبابات K2 Black Panther واستكمل التطوير تحت قيادة وكالة تطوير الدفاع (ADD) من عام 2006 إلى ديسمبر 2011.​

KAPS (نظام الحماية النشط الكوري) هو نظام حماية يعتمد القتل الصعب حيث يدمر على الفور الصاروخ الموجه المضاد للدبابات (ATGM) للعدو أو قذيفة صاروخية تستهدف الدبابة المحمية عن طريق إطلاق النار المضاد عليها باستخدام بيانات الكشف والتتبع ، ويمكن أن تحسن بشكل كبير من بقاء دبابة القتال الرئيسية. على عكس نظام حماية القتل السهل (Soft-kill) ، فالنظام يتألف من راداري بحث وتتبع ، و 2 متتبعات بالأشعة تحت الحمراء ، و عدد 1 كمبيوتر للتحكم في النيران ، و 2 قاذفة قنابل يدوية ، و 4 قنابل يدوية سريعة الاستجابة.

اللون الأزرق يُشير إلى مُستشعرات الإنذار الليزرى (Laser Warning Receivers) التى تقوم بإكتشاف تسليط أشعة ليزر مُعادية على الدبابة والتى تُستخدم لقياس المسافات أو توجيه الصواريخ المُضادة للدروع.

اللون الأحمر يُشير إلى مُستشعرات الإنذار الرادارى (Radar Warning Receivers).

اللون الأخضر يُشير إلى قواذف مُختلفة (VIRSS Grenade Launchers) لإطلاق قنابل الدُخان للتمويه البصرى وللتشويش على أشعة الليزر المُعادية،أو إطلاق قنابل مُضيئة وشُعلات حرارية لتضليل الصواريخ المُتتبعة للحرارة وأيضاً قنابل تنشر رقائق معدنية للتشويش على رادارات كشف الأهداف الأرضية.

اللون الأبيض يُشير إلى جهاز تشويش عامل بالأشعة تحت الحمراء.

استنادًا إلى معلومات الموقع والمسافة والسرعة الخاصة بالصاروخ أو القذيفة المقتربة ، يقوم رادار FMCW و المتعقب بحساب معلومات الكشف والتتبع ، وبناءً على ذلك ، يتحكم كمبيوتر التحكم في النيران في التهديد والتدابير المضادة لإصدار أمر إجراء مضاد مع قاذفة قنابل يدوية.
يكتشف رادار FMCW الصواريخ و AGTM التي تطير على بعد 100 إلى 150 مترًا من الدبابة ، وعندما تقترب القذيفة من 10 إلى 15 مترًا بالقرب من ادبابة ، يتم اطلاق قنبلة 70 ملم من قاذفة القنابل اليدوية لتحييد القذيفة.

نظر للتصميم الأولي لـ KAPS تم تطوير طريقة تتكون من قاذفة قنابل يدوية على شكل حلقة وقاذفة قنابل يدوية طويلة أسطوانية الشكل يمكنها إطلاق قنبلتين يدويتين عيار 70 ملم. منذ ذلك الحين ، لحماية القنبلة وتقليل وزن قاذفة القنابل اليدوية ، تم تغيير التصميم إلى قاذفة من النوع المفتوح بقنبلة يدوية متصلة بقابس الإشعال في أنبوب أسطواني مثبت على الحلقة.

تم تصميم قاذفة القنابل بحيث تتحرك في اتجاهين ويمكنها إطلاق قنابل يدوية في نطاق 60 درجة فوق وتحت.

أجرت ADD و DAPA اختبار KAPS في فبراير 2012 في هذا الاختبار ، اعترضت KAPS بنجاح صواريخ RPG-7 و Metis-M الذين اقتربا من 10 إلى 15 مترًا أمام الدبابة في 0.2 إلى 0.3 ثانية.

تم تطوير KAPS من أجل الدبابة K2 Black Panther ، ولكن لم يتم تثبيته على K2 بسبب ارتفاع تكاليف الإنتاج ، والمخاوف بشأن الأضرار التي قد تلحق بالمشاة ، والمشاكل التي يمكن أن تسببها أنظمة الحماية النشطة المزدوجة أنظمة القتل الصعب و السهل و التي قد تستخدم في نفس الوقت.

تم تجهيز الدبابة K2 التي يتم إنتاجها بكميات كبيرة حاليًا بأنظمة الحماية النشطة VIRSS soft-kill ، وفي المستقبل ، سيتم تثبيت النظام KAPS في K2 PIP (K2 Product Improvement Program) ، وهو نموذج محسّن من K2.

​



[snt]

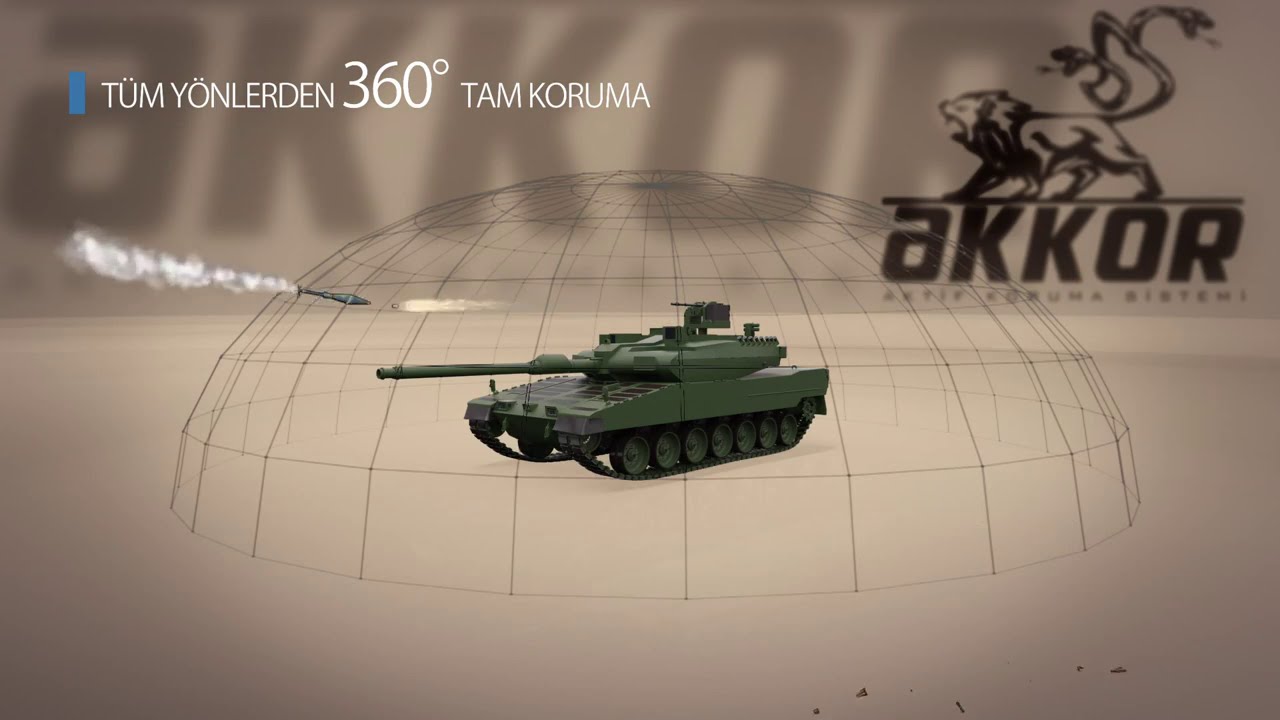

النظام التركي أكـــور -AKKOR-

مشاركة الأستاذ أنور الشراد​

بعــــد تزايــد تهديــدات ساحــة المعركــة
هـــل تجهـــز تركيـــا دباباتهـــا وعرباتهـــا المدرعـــة بمنظومـــة أكـــور ؟؟

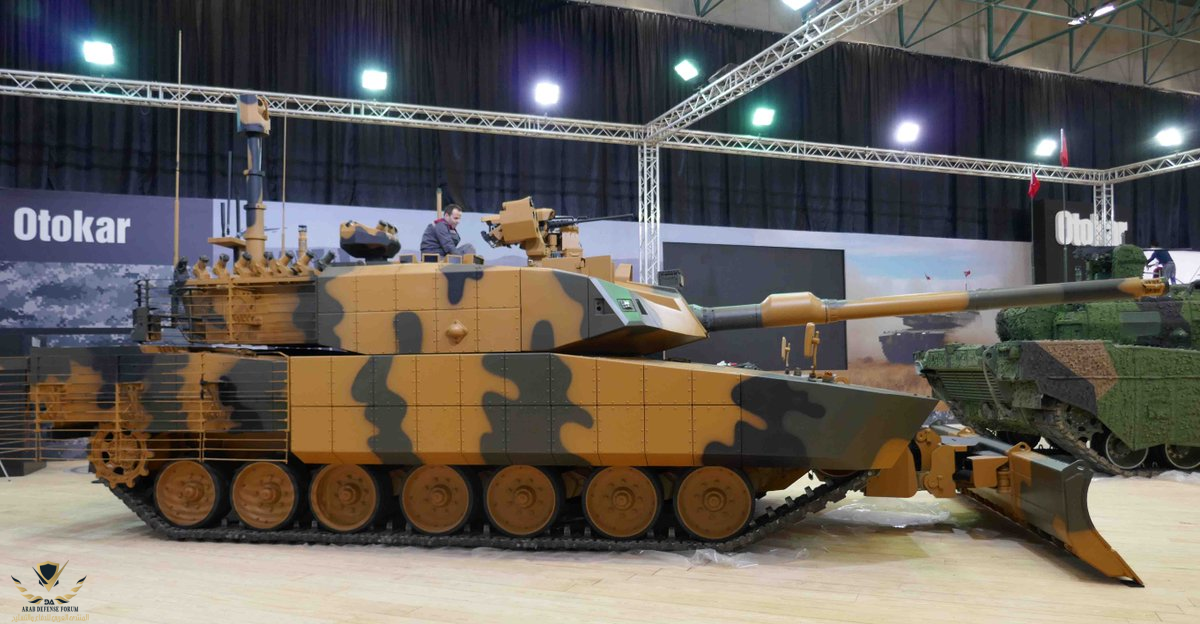

مشاهدة المرفق 137797
​

نظام الحماية النشط "أكور" Akkor (الأحرف اختصار الكلمات التركية Aktif Koruma Sistemi أو نظام الحماية النشط) من تطوير عملاق الإلكترونيات العسكري التركي "أسلان" Aselsan ، التي بدأت أعمال التطوير العام 2008 وباشرت اختبارات الأداء والتقييم العام 2010 ، حيث أثبت النظام نجاحه في اعتراض مقذوفات الأسلحة الكتفية الخفيفة M72 وRPG-7 . الهدف من تطوير هذا النظام (بتمويل من الحكومة التركية) كان توفير منظومة للقتل الصعب والقتل السهل يمكن دمجها بدبابة المعركة التركية الحديثة "ألتاي" Altay وبالتالي مواجهة تهديدات ساحة المعركة المختلفة (قيد التطوير نسخ خفيفة من النظام للاستخدامات الخاصة وأخرى للاستخدامات البحرية) . النظام كشف عنه خلال معرض الدفاع الدولي IDEF 2015 في اسطنبول وتم الحديث حينها عن قدرات النظام وعن كونه من النوع مودلر modular بمعنى قابلية تطبيق وحداته على مختلف العربات وليس فقط دبابات المعركة (عرض حينها على عربة المشاة القتالية من نوع Arma 6x6) . الإنتاج المتسلسل للنظام أكور يتوقع بدأه العام 2017 لكي يتم تجهيز أول دفعة من 250 دبابة ألتاي به . مكونات النظام في نمط القتل الصعب تتضمن ثلاثة تجهيزات رئيسة ، هي رادار الكشف والتعقب ، وحدة المعالجة المركزية والتي هي عبارة عن كمبيوتر رقمي للسيطرة والتحكم ويمثل دماغ النظام ، وأخيراً قاذفتين قابلتين للدوران مثبتتان على جانبي مؤخرة برج الدبابة .

​

آلية القتل في النظام تعتمد على ذخائر فرعية ذكية smart munitions غير موجهة تحمل متفجرات شديدة وتعمل وفق مبدأ شدة العصف concussive blast-effect لدحر التهديدات القادمة (عامل الذكاء في الذخيرة الفرعية يأتي من مجسها الذي يحفز الرأس الحربي على الانفجار عند الاقتراب مباشرة أو أسفل التهديد المعادي) . فحالما يتم إطلاقها ، تقيس هذه الذخيرة المسافة بشكل مستمر بين موقعها الحالي والتهديد القادم أثناء مرحلة طيرانها القصيرة . ثم بعد ذلك هي تفجر رأسها الحربي شديد الانفجار high-explosive warhead عندما تقرر أنها اقتربت من التهديد بشكل كافي وتحطمه عملياً . كل ذلك ضمن حدود زمنية مقدرة بنحو ثانية واحدة إلى ثانيتين . إن طريقة المعالجة هذه تضمن احتمالية الضربة الأعلى highest hit-probability والتأثير اتجاه كلاً من المقذوفات الحالية ومقذوفات الجيل الأحدث المضادة للدبابات .. وفي نمط القتل السهل ، نظام أكور مجهز بمستقبلات تحذير ليزرية laser-warning receivers وقواذف دخان جانبية smoke dispensers تعمل بشكل تلقائي أو يدوي عند كشف التهديد . نظام الكشف والتعقب في النظام يشتمل على عدد أربعة هوائيات رادار في النطاق أو الحزمة M (الترددات الراديوية العاملة في المدى 60-100 غيغاهيرتز) ، قادرة على العمل في كافة الظروف المناخية مثل الثلج ، المطر ، الغبار وغيرها ، مع شعاع مسح وتغطية لكل هوائي يبلغ 100 درجة في السمت و70 درجة في الارتفاع . هذه الهوائيات موزعة على جانبي مؤخرة ومقدمة البرج ، وهي قادرة كما هو واضح على توفير تغطية شاملة لكامل محيط الدبابة . علاوة على ذلك ، يمكن وضع هوائي آخر على سقف البرج لحماية الدبابة من هجمات الذخيرة الرأسية top-attack ، كما هو الحال مع الصاروخ الأمريكي "جافلين" Javelin . وطبقاً لبيانات شركة أسلان فإن رادار الكشف قادر على رصد المقذوفات القادمة من مسافة تتراوح ما بين 50 إلى 500 م في حده الأقصى ، لتحول المعلومات بعد ذلك لوحدة المعالجة المركزية التي تبدأ ضمنياً عملية متابعة وتعقب مسار الذخيرة المهاجمة ، حيث توجه قاذفة الذخيرة تلقائياً نحو نقطة الالتقاء المناسبة meeting point والذخيرة الفرعية تطلق نحو الهدف . زمن ردة فعل النظام يبلغ 300 جزء من الألف من الثانية ، الأمر الذي يسمح عملياً بتدمير وتحييد خطر الصواريخ أو المقذوفات المطلقة من مسافة تتراوح ما بين 15-20 م عن جسم الدبابة .

مشاهدة المرفق 137798

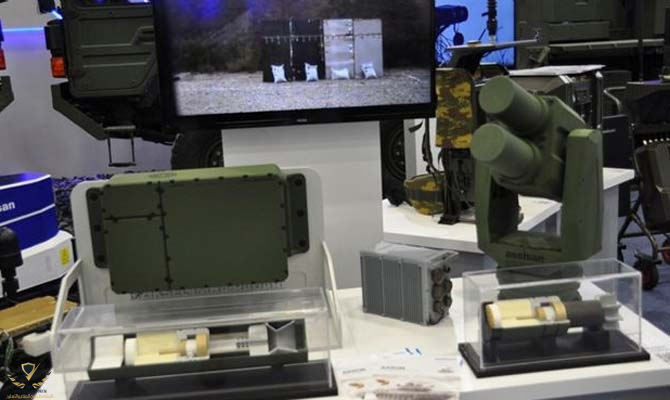

مشاهدة المرفق 137796

فيديـــو للمشاهـــدة ..
​



[anwaralsharrad]

نظـــــــام القتـــــــل السهـــــــل الألمانـــــــي MUSS

​

منظومات القتل السهل soft kill جلبت الانتباه إليها خلال سبعينات وثمانينيات القرن الماضي. هي لم تصمم للإضرار أو تحطيم القذائف المعادية المهددة للعربات الصديقة، لكن فقط حرفها عن مسارها وجعلها تخطئ أهدافها miss targets. إذ تقوم هذه الأنظمة بالتشويش على القذائف المهاجمة باستخدام إجراءات إرباك الإشارات الكهرومغناطيسية بالإضافة لاستخدام وسائل الحجب والإخفاء ومشوشات الليزر أو الإشعاع تحت الأحمر وحتى الفخاخ الخداعية decoys، دون العمل على تدمير أو إعطاب الذخيرة المهاجمة بشكل مباشر (مبدأ عملها مشابه لعمل الإجراءات الإلكترونية المضادة ECM في الطائرات المقاتلة).

​

نظام قتل سهل بوشر العمل على تطويره منتصف التسعينات من قبل شركتي EADS وKMW الألمانية وحمل التعيين MUSS (اختصار نظام الحماية الذاتي متعدد الوظائف). هذا التطوير الذي يتراوح وزنه ما بين 65 إلى 160 كلغم اعتماداً على التجهيزات والتطبيق، صمم خصيصاً لحماية العربات العسكرية من القذائف الموجهة المضادة للدبابات المنطلقة من الجو أو الأرض وأختبر بنجاح على الدبابة الألمانية Leopard 2A5 في سبتمبر العام 2003 (تم تبنيه أولاً على عربة المشاة القتالية نوع Puma العام 2015).

وإضافة لمجسات التحذير الليزرية التي تنذر الطاقم من إضاءة عربتهم بشعاع الليزر، النظام مزود بمستقبلات تحذير من الصواريخ المعادية، التي هي عبارة عن مجسات كشف بصرية سلبية optical sensors. هذه المجسات تتضمن في تركيبها مرشحات ومعالج إشارات متكامل، وهي قادرة على رصد الإشعاعات فوق البنفسجية ultraviolet emissions الصادرة عن عادم محرك الصاروخ المهاجم وبالتالي إنذار المشوشات تحت الحمراء لمباشرة العمل أو القيام بإجراء مضاد آخر (الإشعاع فوق البنفسجي هو جزء من الطيف الكهرومغناطيسي الذي يقع بين الأشعة السينية والضوء المرئي، وطول موجاته يبدأ من 10 نانومتر وحتى 400 نانومتر).

​

مجسات الكشف البصرية في المنظومة MUSS هي نسخة محسنة من تطوير شركة EADS التي سبق لها تطوير منظومة مماثلة تحمل التعيين AN/AAR-60، كانت قد استخدمت من قبل على طائرات F-16 المقاتلة ومروحيات Black Hawk وغيرها من الطائرات للتحذير من الصواريخ المقتربة بعد كشف الإشعاعات فوق البنفسجية الصادرة عن نفاث عادم الصاروخ المهاجم exhaust plume وتحديد زاوية الهجوم والأولوية، ليبدأ النظام بعد ذلك إجراءه المضاد المناسب وتحذير الطيار للقيام بمناورة مراوغة ضرورية (النظام مصمم لاكتشاف تهديدات القذيفة المحتملة من مسافة بعيدة نسبياً لتوفير زمن تحذيري أقصى مع تخفيض فعال للإنذارات الكاذبة false alarms).

​

لقد صمم الحاسوب المركزي للنظام MUSS لكي يعمل مباشرة عند اكتشاف التهديد المعادي مع زمن استجابة مقدر بنحو 1-1.5 ثانية، وهو قادر على معالجة بحدود أربع تهديدات معادية دفعة واحدة. فعندما تكتشف المجسات قذيفة قادمة أو شعاع ليزري مصوب نحو العربة، ينشط الحاسوب الإجراءات المضادة ويطلقها بشكل آلي (يتحصل النظام على ما مجموعه 16 قاذفة مصعدة في تركيبين، كل منها يتضمن عدد ثمان قاذفات إطلاق). قائمة الإجراءات المضادة يمكن أن تشمل تنشيط حجابات الدخان smoke-screens، أو تشغيل المشوشات وبالتالي توجيه فيض من الإشعاع تحت الأحمر باتجاه منصة إطلاق الصاروخ المعادي بغرض التداخل والتشويش، أو إطلاق شعلات ضوئية تحت الحمراء أو حتى إجراء ناري مضاد.

​



[F15 Saudi Advance]

نظـــــــام القتـــــــل السهـــــــل الألمانـــــــي MUSS

​

منظومات القتل السهل soft kill جلبت الانتباه إليها خلال سبعينات وثمانينيات القرن الماضي. هي لم تصمم للإضرار أو تحطيم القذائف المعادية المهددة للعربات الصديقة، لكن فقط حرفها عن مسارها وجعلها تخطئ أهدافها miss targets. إذ تقوم هذه الأنظمة بالتشويش على القذائف المهاجمة باستخدام إجراءات إرباك الإشارات الكهرومغناطيسية بالإضافة لاستخدام وسائل الحجب والإخفاء ومشوشات الليزر أو الإشعاع تحت الأحمر وحتى الفخاخ الخداعية decoys، دون العمل على تدمير أو إعطاب الذخيرة المهاجمة بشكل مباشر (مبدأ عملها مشابه لعمل الإجراءات الإلكترونية المضادة ECM في الطائرات المقاتلة).

​

نظام قتل سهل بوشر العمل على تطويره منتصف التسعينات من قبل شركتي EADS وKMW الألمانية وحمل التعيين MUSS (اختصار نظام الحماية الذاتي متعدد الوظائف). هذا التطوير الذي يتراوح وزنه ما بين 65 إلى 160 كلغم اعتماداً على التجهيزات والتطبيق، صمم خصيصاً لحماية العربات العسكرية من القذائف الموجهة المضادة للدبابات المنطلقة من الجو أو الأرض وأختبر بنجاح على الدبابة الألمانية Leopard 2A5 في سبتمبر العام 2003 (تم تبنيه أولاً على عربة المشاة القتالية نوع Puma العام 2015).

وإضافة لمجسات التحذير الليزرية التي تنذر الطاقم من إضاءة عربتهم بشعاع الليزر، النظام مزود بمستقبلات تحذير من الصواريخ المعادية، التي هي عبارة عن مجسات كشف بصرية سلبية optical sensors. هذه المجسات تتضمن في تركيبها مرشحات ومعالج إشارات متكامل، وهي قادرة على رصد الإشعاعات فوق البنفسجية ultraviolet emissions الصادرة عن عادم محرك الصاروخ المهاجم وبالتالي إنذار المشوشات تحت الحمراء لمباشرة العمل أو القيام بإجراء مضاد آخر (الإشعاع فوق البنفسجي هو جزء من الطيف الكهرومغناطيسي الذي يقع بين الأشعة السينية والضوء المرئي، وطول موجاته يبدأ من 10 نانومتر وحتى 400 نانومتر).

​

مجسات الكشف البصرية في المنظومة MUSS هي نسخة محسنة من تطوير شركة EADS التي سبق لها تطوير منظومة مماثلة تحمل التعيين AN/AAR-60، كانت قد استخدمت من قبل على طائرات F-16 المقاتلة ومروحيات Black Hawk وغيرها من الطائرات للتحذير من الصواريخ المقتربة بعد كشف الإشعاعات فوق البنفسجية الصادرة عن نفاث عادم الصاروخ المهاجم exhaust plume وتحديد زاوية الهجوم والأولوية، ليبدأ النظام بعد ذلك إجراءه المضاد المناسب وتحذير الطيار للقيام بمناورة مراوغة ضرورية (النظام مصمم لاكتشاف تهديدات القذيفة المحتملة من مسافة بعيدة نسبياً لتوفير زمن تحذيري أقصى مع تخفيض فعال للإنذارات الكاذبة false alarms).

​

لقد صمم الحاسوب المركزي للنظام MUSS لكي يعمل مباشرة عند اكتشاف التهديد المعادي مع زمن استجابة مقدر بنحو 1-1.5 ثانية، وهو قادر على معالجة بحدود أربع تهديدات معادية دفعة واحدة. فعندما تكتشف المجسات قذيفة قادمة أو شعاع ليزري مصوب نحو العربة، ينشط الحاسوب الإجراءات المضادة ويطلقها بشكل آلي (يتحصل النظام على ما مجموعه 16 قاذفة مصعدة في تركيبين، كل منها يتضمن عدد ثمان قاذفات إطلاق). قائمة الإجراءات المضادة يمكن أن تشمل تنشيط حجابات الدخان smoke-screens، أو تشغيل المشوشات وبالتالي توجيه فيض من الإشعاع تحت الأحمر باتجاه منصة إطلاق الصاروخ المعادي بغرض التداخل والتشويش، أو إطلاق شعلات ضوئية تحت الحمراء أو حتى إجراء ناري مضاد.

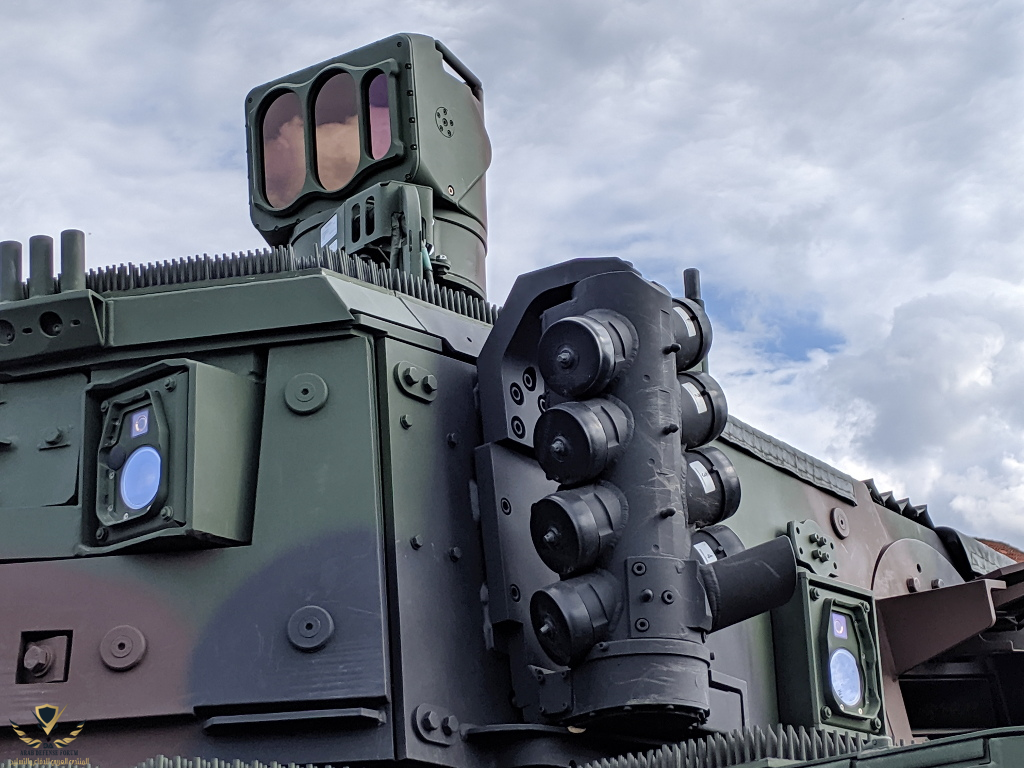

مشاهدة المرفق 562613​

ماهي نسبة نجاح منظومات القتل السهل تقريبا. وماهوا برأيك سبب عدم تضمين منظومات القتل الصعب في الياتنا في دول الخليج مع ان حكوماتنا لا تبخل بتوفير احدث المعدات هل هو عدم فاعليتها ام ان التهديدات الموجوده في منطقتنا لاتتطلب مثل هذه الأنظمه



[anwaralsharrad]

ماهي نسبة نجاح منظومات القتل السهل تقريبا. وماهوا برأيك سبب عدم تضمين منظومات القتل الصعب في الياتنا في دول الخليج مع ان حكوماتنا لا تبخل بتوفير احدث المعدات هل هو عدم فاعليتها ام ان التهديدات الموجوده في منطقتنا لاتتطلب مثل هذه الأنظمه

جهل بقيمة وأهمية هذا التجهيز !!! الأمريكان ورغم خسائرهم الكبيرة بالعراق لم يلتفتوا لهذا التجهيز وأهميته إلا مؤخرا هم والألمان !!! الدبابة مثل المقاتلة، تحتاج لأنظمة إجراءات مضادة لحماية نفسها من الإستهداف !!!! لذلك أنا أقول، في أمور الحرب والتجهيزات العسكرية علينا أن نتعلم من أعدائنا اليهود !!!



[snt]

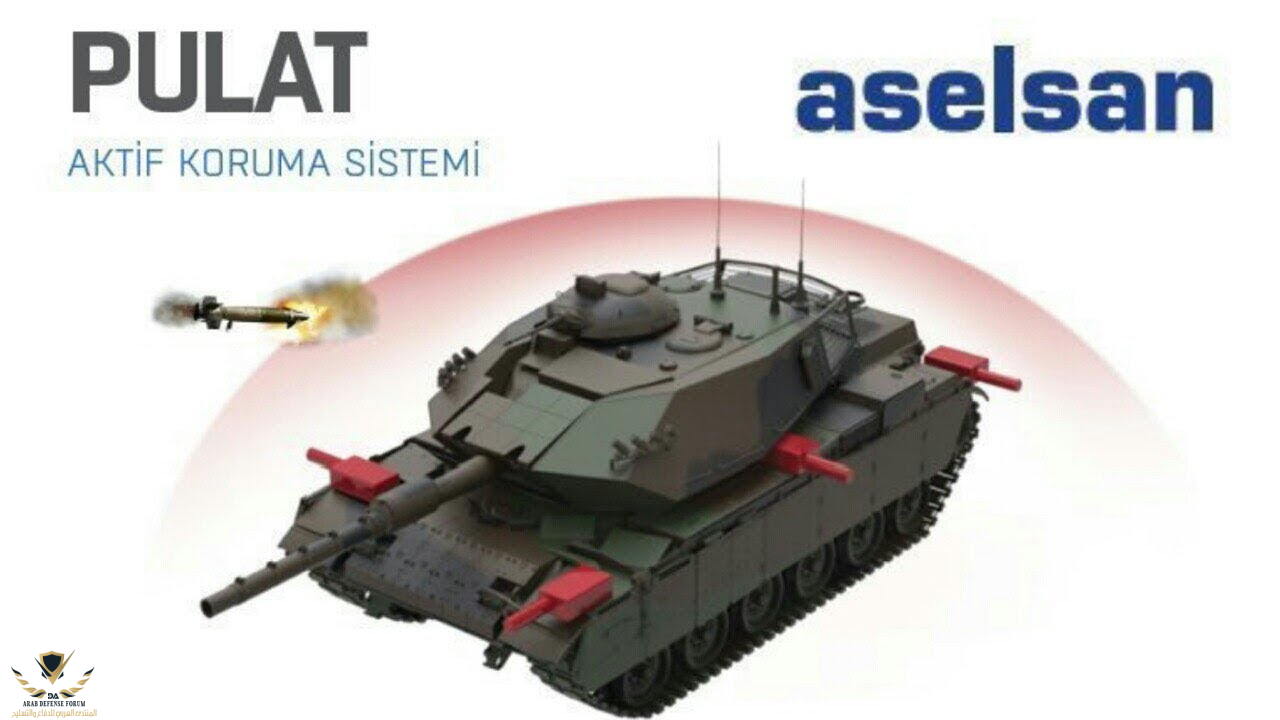

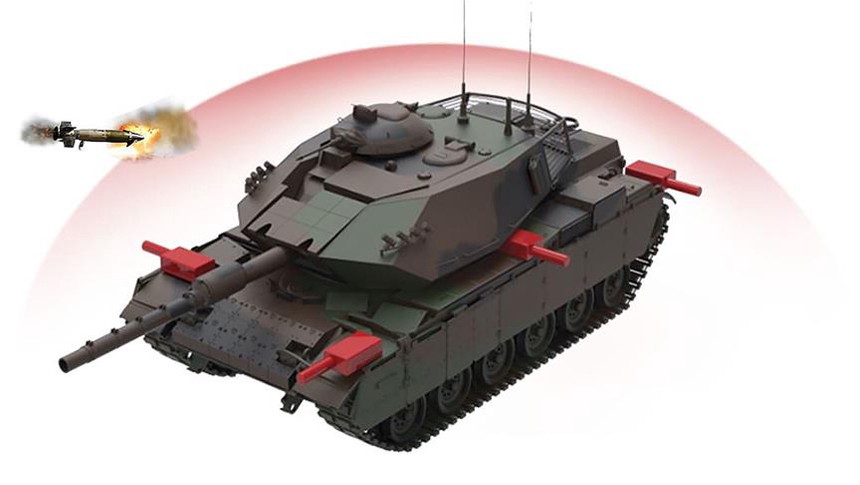

النظام التركي -PULAT-
​

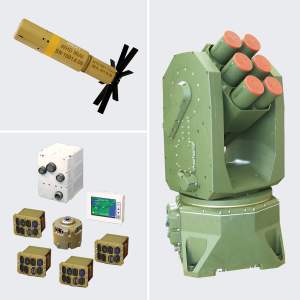

PULAT ، نظام الحماية النشط من شركة أسيلسان التركية.

يكتشف النظام PULAT القذائف أو الصواريخ المضادة للدبابات التي تقترب من المنصة المحميمة باستخدام راداره عالي التقنية ، ثم يقوم بتعطيل التهديد في النطاق الأمثل من المنصة باستخدام طريقة القتل الصعب Hard-Kill.

يوفر PULAT حماية كاملة بمقدار 360 درجة ، اعتمادًا على وضع الوحدات على المنصة ، ضد الصواريخ الموجهة المضادة للدبابات (ATGM). PULAT فعال في كل من الحرب غير المتكافئة وبيئة العمليات لدبابات القتال الرئيسية. يمكن لـ PULAT أيضًا التعامل مع تهديدات متعددة بشكل فعال في نفس الوقت نتيجة لبنيته الموزعة.

يمكن تكييف PULAT مع المركبات المدرعة المختلفة عن طريق تغيير حل النظام المعياري والموزع.

مكونات النظام؛

وحدة مكافحة التهديد
الذخيرة المضادة للتهديد
رادار عالي التقنية
وحدة توزيع الطاقة
لوحة التحكم

ميزات النظام؛

قدرة القتل الصعب
حماية كاملة بزاوية 360 درجة اعتمادًا على موضع الوحدة • تعمل بكامل طاقتها في ظروف بيئية قاسية مثل الغبار والطين والمطر والثلج والضباب نتيجة لطريقة كشف الرادار
فعال ضد التهديدات منخفضة المدى المضادة للدبابات في الحرب غير المتكافئة
يعمل بكامل طاقته ضد التهديدات المتزامنة المتعددة
القدرة على التكامل مع المركبات المدرعة المختلفة

​



[snt]

النظام الأمريكي -Iron Curtain-

النظام Iron Curtain هو نظام حماية نشط (APS) تم إنشاؤه في عام 2005 وصممته شركة Artis ، وهي شركة أمريكية لتطوير وتصنيع التكنولوجيا. يقوم النظام بإلغاء التهديدات ، مثل القذائف الصاروخية (RPG) وغيرها من الصواريخ المحمولة على الكتف.

تم إنشاء النظام كجزء من الجهود المتسارعة من قبل الجيش الأمريكي لتوصيف أنظمة الحماية النشطة وإدخالها في أسرع وقت ممكن. تم تقييمه على عربة المشاة Stryker ، حيث يخضع نظامان لاختبارات من قبل الجيش الأمريكي: أحدهما في منشأة Aberdeen Proving Ground في ماريلاند والآخر في Redstone Arsenal في ألاباما.

يستخدم النظام Iron Curtain رادارًا لاكتشاف المقذوفات الواردة. عندما تقترب المقذوفات من مسافة قريبة ، يقوم المستشعر البصري بتتبعها في حدود 1 سم (0.39 بوصة) من الدقة لتحديد نقطة الهدف وتحديد الإجراء المضاد الباليستي لإطلاقه. يعمل الإجراء المضاد على حرق رأس RPG الحربي دون تفجيره ، تاركًا الطلقة ترتد عن جانب العربة. نظرًا لتصميمه الذي يشبه الرفوف ، يمكن تعديل النظام لحماية أي سطح تقريبًا ، من جوانب العربة إلى الحماية الشاملة ، بما في ذلك البرج.

تدعي شركة Artis أنه يمكن تحسين نظام Iron Curtain للحماية من "التهديدات الأكثر تحديًا" مثل قاذفات القنابل اليدوية متعددة الأغراض RPG-29 و RPG-32 "هاشم" ، والتي تستخدم رؤوسًا حربية ترادفية لاختراق الدبابات ذات الدروع التفاعلية المتفجرة. كما أن النظام قادرة على الدفاع ضد ATGM (الصواريخ الموجهة المضادة للدبابات).

النظام ، الذي بدأ في عام 2005 كبرنامج DARPA ، قادر على هزيمة التهديدات حتى لو تم إطلاقها من مسافة قريبة للغاية. لقد خضعت لاختبارات أمان كبيرة ، بما في ذلك اختبار درجة الحرارة والصدمات ، وتمت الموافقة على بنية برمجياته من قبل عملية مراجعة سلامة الأسلحة للخدمات المشتركة للجيش الأمريكي. ينطلق الإجراء المضاد مباشرة لأسفل أو لأعلى ، مما يؤدي إلى تحييد التهديد القادم داخل بوصات من العربة وبالتالي فصل النظام عن العديد من الأنظمة الأخرى التي تعترض التهديدات على بعد عدة أمتار ، مما يؤدي إلى الحد الأدنى من مخاطر الأضرار الجانبية للقوات أو المدنيين المتوجدين قرب العربة.

الرادار :
تم تصميم Iron Curtain ليكون نظاما معياريا للغاية ، ولا يحتاج رادار النظام إلى تتبع التهديد ؛ وبالتالي ، يكفي استخدام رادار غير مكلف نسبيًا. حتى الآن ، تم دمج رادارين في الستارة الحديدية: رادار موستانج الذي طورته مجموعة موستانج تكنولوجي في بلانو ، تكساس ورادار RPS-10 الذي صنعته شركة RADA Electronic Industries.

المركبات التي تستخدم النظام :

حتى الآن ، تم دمج النظام في أربع مركبات أرضية في عام 2016 ، تم اختيار الستار الحديدي في Stryker التابعة للجيش الأمريكي. ومع ذلك ، في أغسطس 2018 قرر الجيش عدم الاستمرار في تأهيل الستار الحديدي على Stryker.

تم دمج الستار الحديدي في مركبة القتال التابعة للجيش MATV وعربة همفي.

بالإضافة إلى ذلك ، صممت شركة General Dynamics Land Systems النظام للتكامل مع LAV III.

سمات الستار الحديدي :

• يهزم مجموعة واسعة من التهديدات

• حد أدنى من الأضرار الجانبية

• حد أدنى من معدل الإنذار الخاطئ

• متعدد الطلقات

• تغطية 360 درجة

• تكلفة منخفضة ، طاقة منخفضة وخفيف الوزن

• يتم دمجها في مركبة MRAP All Terrain

النظام خفيف الوزن ومنخفض التكلفة ويحتل أدنى مساحة داخلية. يعمل الإجراء المضاد بالقرب من العربة مما يؤدي إلى انخفاض الأضرار الجانبية. يؤدي استخدام أجهزة استشعار مستقلة - ضوئية ورادارية - إلى الحد الأدنى من معدل الإنذار الخاطئ.

إن قدرة Iron Curtain على تصنيف الأهداف ، جنبًا إلى جنب مع مجموعة الإجراءات المضادة ، تمكنه من التعامل بكفاءة مع التهديدات الجديدة والناشئة ، وعادة ما يكون ذلك بدون أي شيء أكثر من تغيير البرامج. مع الإدخال السريع للتهديدات الجديدة ، تتيح هذه المرونة تعديل الستار الحديدي.




​



[F15 Saudi Advance]

النظام الأمريكي -Iron Curtain-

النظام Iron Curtain هو نظام حماية نشط (APS) تم إنشاؤه في عام 2005 وصممته شركة Artis ، وهي شركة أمريكية لتطوير وتصنيع التكنولوجيا. يقوم النظام بإلغاء التهديدات ، مثل القذائف الصاروخية (RPG) وغيرها من الصواريخ المحمولة على الكتف.

تم إنشاء النظام كجزء من الجهود المتسارعة من قبل الجيش الأمريكي لتوصيف أنظمة الحماية النشطة وإدخالها في أسرع وقت ممكن. تم تقييمه على عربة المشاة Stryker ، حيث يخضع نظامان لاختبارات من قبل الجيش الأمريكي: أحدهما في منشأة Aberdeen Proving Ground في ماريلاند والآخر في Redstone Arsenal في ألاباما.

يستخدم النظام Iron Curtain رادارًا لاكتشاف المقذوفات الواردة. عندما تقترب المقذوفات من مسافة قريبة ، يقوم المستشعر البصري بتتبعها في حدود 1 سم (0.39 بوصة) من الدقة لتحديد نقطة الهدف وتحديد الإجراء المضاد الباليستي لإطلاقه. يعمل الإجراء المضاد على حرق رأس RPG الحربي دون تفجيره ، تاركًا الطلقة ترتد عن جانب العربة. نظرًا لتصميمه الذي يشبه الرفوف ، يمكن تعديل النظام لحماية أي سطح تقريبًا ، من جوانب العربة إلى الحماية الشاملة ، بما في ذلك البرج.

تدعي شركة Artis أنه يمكن تحسين نظام Iron Curtain للحماية من "التهديدات الأكثر تحديًا" مثل قاذفات القنابل اليدوية متعددة الأغراض RPG-29 و RPG-32 "هاشم" ، والتي تستخدم رؤوسًا حربية ترادفية لاختراق الدبابات ذات الدروع التفاعلية المتفجرة. كما أن النظام قادرة على الدفاع ضد ATGM (الصواريخ الموجهة المضادة للدبابات).

النظام ، الذي بدأ في عام 2005 كبرنامج DARPA ، قادر على هزيمة التهديدات حتى لو تم إطلاقها من مسافة قريبة للغاية. لقد خضعت لاختبارات أمان كبيرة ، بما في ذلك اختبار درجة الحرارة والصدمات ، وتمت الموافقة على بنية برمجياته من قبل عملية مراجعة سلامة الأسلحة للخدمات المشتركة للجيش الأمريكي. ينطلق الإجراء المضاد مباشرة لأسفل أو لأعلى ، مما يؤدي إلى تحييد التهديد القادم داخل بوصات من العربة وبالتالي فصل النظام عن العديد من الأنظمة الأخرى التي تعترض التهديدات على بعد عدة أمتار ، مما يؤدي إلى الحد الأدنى من مخاطر الأضرار الجانبية للقوات أو المدنيين المتوجدين قرب العربة.

الرادار :
تم تصميم Iron Curtain ليكون نظاما معياريا للغاية ، ولا يحتاج رادار النظام إلى تتبع التهديد ؛ وبالتالي ، يكفي استخدام رادار غير مكلف نسبيًا. حتى الآن ، تم دمج رادارين في الستارة الحديدية: رادار موستانج الذي طورته مجموعة موستانج تكنولوجي في بلانو ، تكساس ورادار RPS-10 الذي صنعته شركة RADA Electronic Industries.

المركبات التي تستخدم النظام :

حتى الآن ، تم دمج النظام في أربع مركبات أرضية في عام 2016 ، تم اختيار الستار الحديدي في Stryker التابعة للجيش الأمريكي. ومع ذلك ، في أغسطس 2018 قرر الجيش عدم الاستمرار في تأهيل الستار الحديدي على Stryker.

تم دمج الستار الحديدي في مركبة القتال التابعة للجيش MATV وعربة همفي.

بالإضافة إلى ذلك ، صممت شركة General Dynamics Land Systems النظام للتكامل مع LAV III.

سمات الستار الحديدي :

• يهزم مجموعة واسعة من التهديدات

• حد أدنى من الأضرار الجانبية

• حد أدنى من معدل الإنذار الخاطئ

• متعدد الطلقات

• تغطية 360 درجة

• تكلفة منخفضة ، طاقة منخفضة وخفيف الوزن

• يتم دمجها في مركبة MRAP All Terrain

النظام خفيف الوزن ومنخفض التكلفة ويحتل أدنى مساحة داخلية. يعمل الإجراء المضاد بالقرب من العربة مما يؤدي إلى انخفاض الأضرار الجانبية. يؤدي استخدام أجهزة استشعار مستقلة - ضوئية ورادارية - إلى الحد الأدنى من معدل الإنذار الخاطئ.

إن قدرة Iron Curtain على تصنيف الأهداف ، جنبًا إلى جنب مع مجموعة الإجراءات المضادة ، تمكنه من التعامل بكفاءة مع التهديدات الجديدة والناشئة ، وعادة ما يكون ذلك بدون أي شيء أكثر من تغيير البرامج. مع الإدخال السريع للتهديدات الجديدة ، تتيح هذه المرونة تعديل الستار الحديدي.




​

اعتقد ان هذا النظام لم يثبت كفائته حيث اعتمد الجيش الامريكي التروفي كحل مؤقت لحين تطوير نظام افض



[anwaralsharrad]

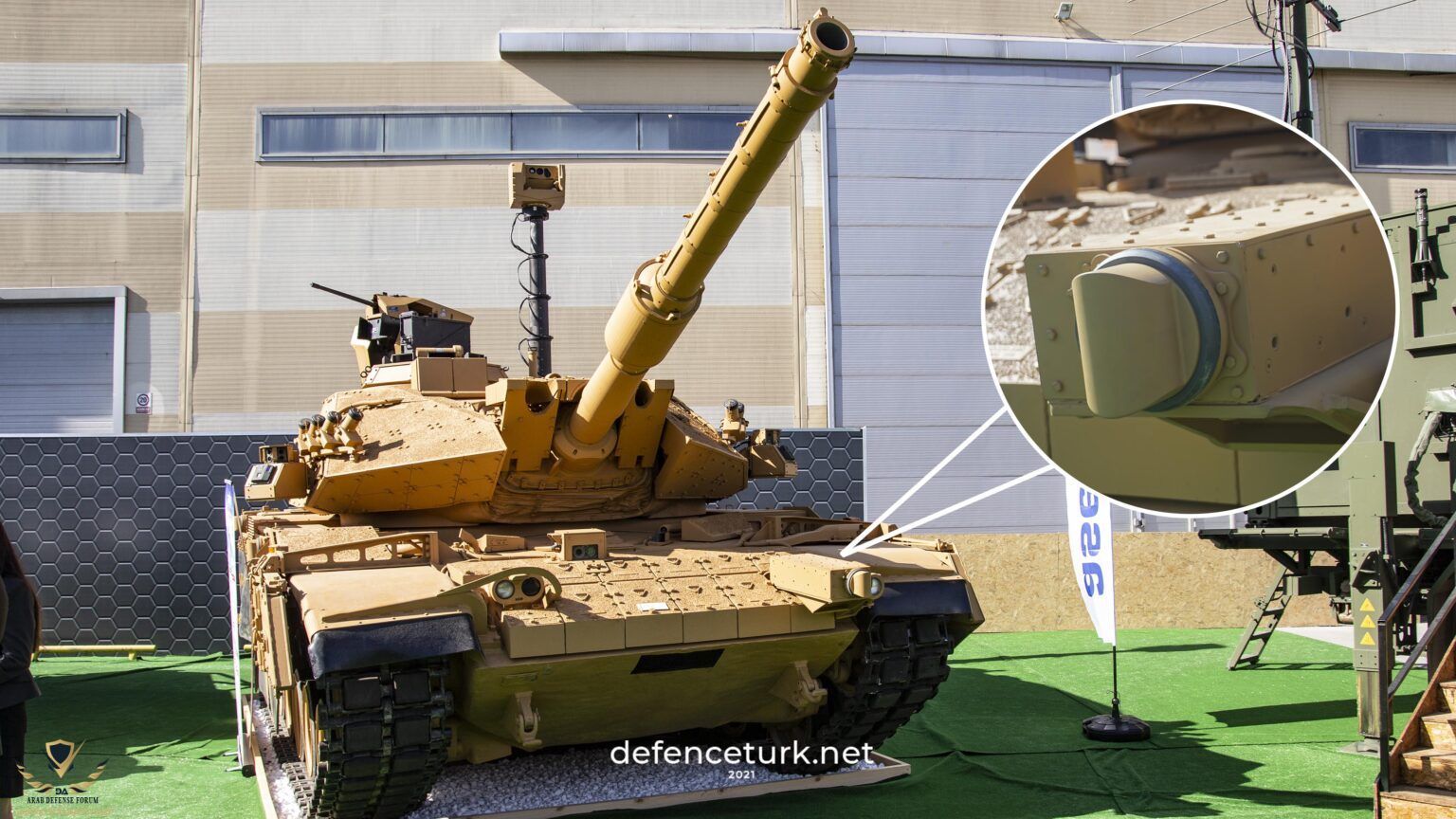

PULAT ، نظام الحماية النشط من شركة أسيلسان التركية.​

في الحقيقة إستاذي النظام في الأصل سوفييتي وطور في السبعينات حيث أطلق عليه أسم "Rain" أو المطر. هذا النظام الذي طور في معهد البحث العلمي VNIITM في لينغراد العام 1970، كان من أوائل الأنظمة التي حملت مجسات ووحدة سيطرة إلكترونية آلية وذخيرة وقائية من النوع الدفاعي وكان مخصصا للتركيب على الدبابات من نوع T-55 وT-62.

في سنوات التسعينات وعلى أساس هذا النظام، طورت أوكرانيا نظامها الدفاعي الخاص المدعو Zaslon (بالأوكرانية تعني المانع أو المعرقل Barrier) وذلك بعد أن حسنت من أداء الشحنات الإنزلاقية والتجهيزات الإلكترونية ونظام التعقب لتمييز الأهداف الصغيرة مثل الرصاص وشظايا القذائف التي لا تشكل تهديد حقيقي للعربة المدرعة، عن المقذوفات الصاروخية وقذائف المدفعية ذات الخطر الجدي (نظام Zaslon عرض لأول مرة على الملأ في معرض IDEX-2003 في أبو ظبي).. النظام قدم لتركيا مع رخصة إنتاجه محليا وحمل التعيين PULAT وربما طور الأتراك قدراته.



[anwaralsharrad]

اعتقد ان هذا النظام لم يثبت كفائته حيث اعتمد الجيش الامريكي التروفي كحل مؤقت لحين تطوير نظام افض

هو ليس مخصص للدبابات بل للعربات المدرعة.



[snt]

النظام الأمريكي -Quick Kill-

النظام Quick Kill هو نظام حماية نشط (APS) مصمم لتدمير الصواريخ والقنابل اليدوية المضادة للدبابات. تم تصميم نظام Quick Kill وإنتاجه بواسطة شركة Raytheon لصالح الجيش الأمريكي. كان نظام Quick Kill جزءًا من أنظمة القتال المستقبلية التابعة لجيش الولايات المتحدة.

يكتشف Quick Kill قذائف آر بي جي والصواريخ المضادة للدبابات باستخدام رادار نشط ضوئيًا إلكترونيًا. بمجرد حساب سرعة التهديد ومساره ونقطة اعتراضه ، يطلق Quick Kill عموديًا صاروخًا مضادًا صغيرًا. يشبه هذا النوع من النظام ذلك الذي يستخدمه الجيش الإسرائيلي لقواته البرية. يتميز النظام بنوعين من الصواريخ: أحدهما أصغر للدفاع ضد الأسلحة قريبة المدى مثل قذائف آر بي جي ، والآخر أكبر لاعتراض الصواريخ أو القذائف المضادة للدبابات ذات المدى الأطول والأسرع. يعترض صاروخ الإجراء المضاد التهديد القادم ويدمره برأس حربي ذو انفجار مركّز. يتمتع صاروخ Quick Kill بقدرة 360 درجة وإمكانية إعادة التلقيم ، حيث تحتوي كل قاذفة عادةً على 4 صواريخ. يمكن استخدامه ثابتًا أو أثناء التنقل مع مجموعة واسعة من المركبات من ناقلات الجند المدرعة إلى طائرات الهليكوبتر.
من المحتمل أن الهمفي أو JLTV ان تكون غير مناسبة لـ Quick Kill APS ، بسبب ضغوط الانفجار الناتجة عندما ينفجر الرأس الحربي القادم.
يعد الإجراء المضاد للإطلاق العمودي للنظام فريدًا من نوعه في قدرته على التعامل مع التهديدات التي يتم إطلاقها من أي زاوية أو ارتفاع ، مما يوفر الحماية في جميع الأحوال الجوية للمركبة بزاوية 360 درجة.

أظهر النظام قدرته على هزيمة أنواع متعددة من التهديدات من خلال هزيمة تهديدين متزامنين. تشمل نقاط القوة في Quick Kill رادارها الموثوق به والصواريخ الاعتراضية التي تنطلق صعودًا قبل الغوص ، وتوجه انفجاراتها إلى الأسفل بدلاً من الجانب ، مما يقلل من فرصة إصابة القوات المصاحبة ؛ ومع ذلك ، لكونه في الأساس نظام دفاع صاروخي مصغر ، فإن النظام مكلف ومعقد.

إطلاق الإجراءات المضادة لنظام Quick Kill.

​



[snt]

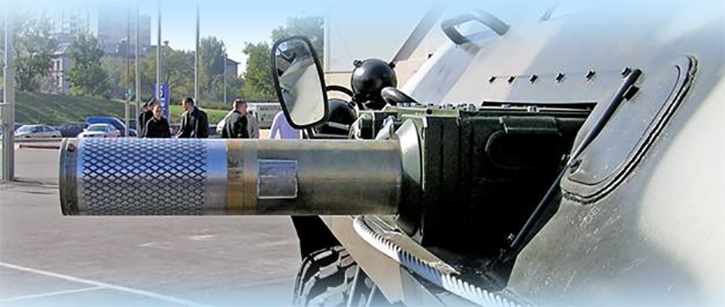

النظام الأوكراني Zaslon

نظام الحماية النشط Zaslin (الأوكرانية: Заслі́н ، باللاتينية: Zaslin ، غالبًا ما يتم تسميته بشكل غير صحيح بالروسية Zaslon) تم تطويره بواسطة Microtek بالتعاون مع مكاتب تصميم عسكرية أخرى. تم تصميم النظام لحماية الأهداف الثابتة والمتحركة من الأسلحة المضادة للدبابات ذات المسارات المسطحة أو الانقاضية باستخدام أنواع مختلفة من أنظمة التوجيه والرؤوس الحربية. على عكس أنظمة الحماية النشطة الروسية Drozd و Arena ، يمكن نشر Zaslin جنبًا إلى جنب مع الدروع التفاعلية الموضوعة في منطقة البرج ، والتي تكون عرضة للقذائف المضادة للدبابات التي تنتقل بسرعات تصل إلى 1200 متر في الثانية (3900 قدم / ثانية)

يتكون نظام Zaslin من وحدة كشف قائمة على الرادار ووحدة توجيه ووحدات قياس مضادة ثابتة. تتكون كل وحدة قياس مضاد من شحنتين من المتفجرات ، والتي يتم إخراجها نحو الهدف قبل التفجير وتشكيل حلقة تجزئة كثيفة تدمر المقذوفات الواردة عند الاصطدام. يمكن للوحدات أن تنشر إلى الأمام ، أو جانبية أو رأسية ، للحماية من الهجمات من الأعلى. وقت استجابة النظام 0.1 ثانية.

التثبيت النموذجي يحمي 150-180 درجة ، وهو قادر على هزيمة المقذوفات الواردة بسرعات تتراوح بين 70 و 1200 م / ث. يمكن استخدامه لحماية المواقع الثابتة أو المركبات المدرعة. اعتمادًا على مستوى الحماية المطلوب ، يضيف النظام من 50 إلى 130 كجم (110 إلى 290 رطلاً) لكل وحدة.

طورت Microtek أيضًا نظام AP للمركبات القتالية المدرعة خفيفة الوزن. لقد تم إثبات قدرة مهمة AP بالنسبة للمقذوفات الخارقة للدروع وقذائف المدافع من العيار الصغير. سوف يشتمل Light AP Zaslin على نظام من الوحدات غير القابلة للاسترداد والقابلة للفصل من مختلف الأنواع ، مع وجود وحدتين في الجزء العلوي من مقدمة العربة والعديد من الوحدات على جانبيها (في تكوينها المتكامل). كما أشار مصمم النظام ، فإن نظام Zaslin خفيف الوزن AP فعال ضد قذائف RPG-7 و RPG-29 ، بالإضافة إلى الصواريخ الموجهة المضادة للدبابات. ومع ذلك ، فإنها لن تحمي من قذائف المدفعية المجوفة أو القذائف الخارقة للدروع والتي لها جدران أكثر سمكًا من القنابل اليدوية أو مقذوفات TRG.

المتغيرات :

Zaslin - الإصدار الأساسي

Zaslin-L - نسخة الأخف

Akkor-Pulat - نظام حماية تركي نشط يعتمد على Zaslin-L. الاختلاف عن Zaslin-L هو أنه مصمم كوحدة معيارية يمكن التخلص منها أخف وزنًا وأسهل في التكامل.

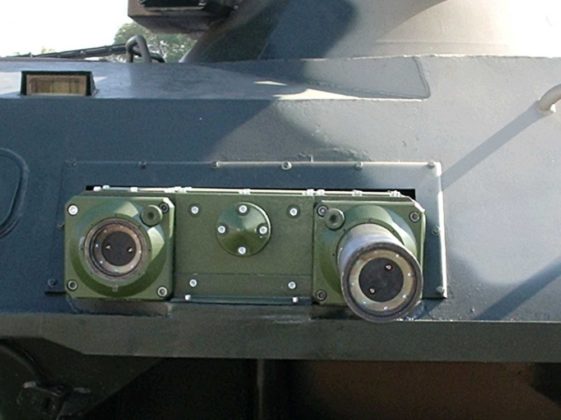

يظهر المستشعر الخاص بـ Zaslon الأوكراني على BTR-80 APC.

​
