نسخة جديدة من درون HAROP

[THE LION OF ATLASS]

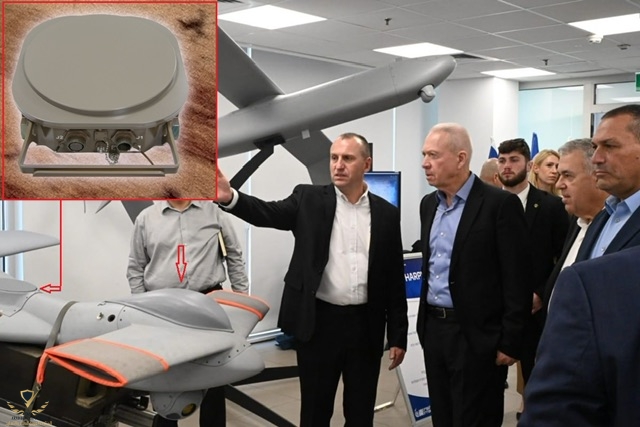

خلال الزيارة التي قام بها وزير الدفاع الاسرائيلي هذا اليوم الى شركة IAI للصناعات العسكرية الاسرائيلية .. شوهد نسخة جديدة غير معروفة من قبل من درون Harop الاسرائيلي ..

‏النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي ..

النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي .. و هو نظام مضاد للتشويش على انظمة الملاحة بالاقمار الصناعية .. (في زاوية الصورة تشاهدون جهاز ADA-O)
يعني انها هذا الدرون هو نسخة من درون harop الانتحاري بكاميرا كهروبصرية بمدى تحليق متحكم به بعيد يصل مئات الكيلومترات (مدى النسخة المعروفة من درون harop الانتحاري -المزود بكاميرا كهروبصرية- من خلال تحكم اتصال المحطة الارضية بحدود 200-300 كم كحد اقصى)

اما القبة في اعلى المقدمة .. قد تكون هذه القبة هي باحث سلبي .. يعني نسخة جديدة من harop مضادة للرادار مع قدرة باحث كهروبصري ..

‏او ان هذه القبة تكون هوائي مصغر لاتصال بالاقمار الصناعية Satcom​



[THE LION OF ATLASS]



[باحث علمي]

مشاهدة المرفق 545849

خلال الزيارة التي قام بها وزير الدفاع الاسرائيلي هذا اليوم الى شركة IAI للصناعات العسكرية الاسرائيلية .. شوهد نسخة جديدة غير معروفة من قبل من درون Harop الاسرائيلي ..

‏النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي ..

النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي .. و هو نظام مضاد للتشويش على انظمة الملاحة بالاقمار الصناعية .. (في زاوية الصورة تشاهدون جهاز ADA-O)
يعني انها هذا الدرون هو نسخة من درون harop الانتحاري بكاميرا كهروبصرية بمدى تحليق متحكم به بعيد يصل مئات الكيلومترات (مدى النسخة المعروفة من درون harop الانتحاري -المزود بكاميرا كهروبصرية- من خلال تحكم اتصال المحطة الارضية بحدود 200-300 كم كحد اقصى)

اما القبة في اعلى المقدمة .. قد تكون هذه القبة هي باحث سلبي .. يعني نسخة جديدة من harop مضادة للرادار مع قدرة باحث كهروبصري ..

‏او ان هذه القبة تكون هوائي مصغر لاتصال بالاقمار الصناعية Satcom​



[Striking force]

نسخة جديدة؟
المغرب:



[Mocro 👹]

مشاهدة المرفق 545849

خلال الزيارة التي قام بها وزير الدفاع الاسرائيلي هذا اليوم الى شركة IAI للصناعات العسكرية الاسرائيلية .. شوهد نسخة جديدة غير معروفة من قبل من درون Harop الاسرائيلي ..

‏النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي ..

النسخة الجديدة تظهر مزودة بجهازين جديدين .. جهاز اعلى منتصف جسمها يبدو انه على الاغلب جهاز ADA-O الاسرائيلي .. و هو نظام مضاد للتشويش على انظمة الملاحة بالاقمار الصناعية .. (في زاوية الصورة تشاهدون جهاز ADA-O)
يعني انها هذا الدرون هو نسخة من درون harop الانتحاري بكاميرا كهروبصرية بمدى تحليق متحكم به بعيد يصل مئات الكيلومترات (مدى النسخة المعروفة من درون harop الانتحاري -المزود بكاميرا كهروبصرية- من خلال تحكم اتصال المحطة الارضية بحدود 200-300 كم كحد اقصى)

اما القبة في اعلى المقدمة .. قد تكون هذه القبة هي باحث سلبي .. يعني نسخة جديدة من harop مضادة للرادار مع قدرة باحث كهروبصري ..

‏او ان هذه القبة تكون هوائي مصغر لاتصال بالاقمار الصناعية Satcom​

المغرب :



[THE LION OF ATLASS]

نسخة جديدة؟
المغرب:
مشاهدة المرفق 545895

المغرب :



[larbi]

ليست جديدة



[Mohamed ak47]

هل يوجد شىء مماثل للاتصالات العسكرية لم آت الإصابات بالاقمار الصناعية صعب حدوثه



[باحث علمي]

هل يوجد شىء مماثل للاتصالات العسكرية لم آت الإصابات بالاقمار الصناعية صعب حدوثه

اذا فهمت سوالك بشكل صحيح، فان نظام ADA-O اساس عمله هو

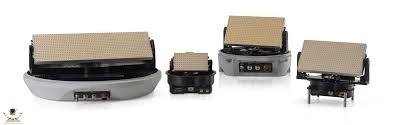

Multiple element Controlled Reception Pattern Antenna (CRPA) وال ADA مختصر ل adaptive antenna او هوائي المصفوفه الذكي وهذا المبدا يمكن من تشكيل الاشعاعات الارسال والاستقبال "الكترونيا" للهوائيات، وهذا الاسلوب معمول به ايضا بهوائيات الاتصالات الفضائيه الحديثه على المدنيه والعسكريه على حد سواء ( هوائي المصفوفه adaptive antenna areay)، مثال على ذلك هوائي مستقبل ستارلنك يعمل بنفس المبدء كذلك الهوائي الحديث ل Satcom سواء للمنصات الارضيه، البحريه، الجويه، الفضائيه الحديثه (المدنيه والعسكريه) تعمل بنفس مبدا ADA-O وله فوائد كثيره وهذه صوره لل satcom بهوائي المصفوفه للاتصالات... ارجو ان هذا التوضيح البسيط رد على استفساراكم ...مع التحيه والتقدير

.



[باحث علمي]

ليست جديدة

صحيح ليست جديده، عالميا موجوده على كثير من المنصات المدنيه والعسكريه، بالنسبه لشركة IAI سبق لهم ان نفذوا فكرة دمج ال ADA-O على معظم منصاتهم البريه والبحريه والجويه وبعض مسيرات الحرب الالكترونيه ولكن هذه اول مرة لهم واعتقد اول دوله تعتمد هوائي المصفوفه المتاقلم adaptive antenna array لمنظومة ال GNSS للدرونات الانتحاريه... وهذا سيصعب المهمه على انظمة RF) C-UAV) للطرف المقابل... مع التحيه.



[Mohamed ak47]

حد عنده فكرة تجهيزات مصر للاتصال بالاقمار الصناعية ونوعية الأجهزة وهل بتصنيع وإلا شراء خاصا والدول العربية عموما



[Mohamed ak47]

ولكن فى الفيديو يظهر النظام يقوم بعمل مجال مغناطيسي يقوم بمنع اى إشارات من الوصول للمنصة لمنع عملية الإعاقة يعنى طبيعة عمله ملهاش علاقة بعملية الاتصال بالقمر الصناعى السؤال إلى انا طرحته كنت اقصد أن الجهاز بيوفر الحماية لأجهزة الاتصال الفضائيه كافة سواء سمعية أو بالصورة لما انفرجت على الفيديو الفكرة ظهرت عموما شكرا لك



[باحث علمي]

ولكن فى الفيديو يظهر النظام يقوم بعمل مجال مغناطيسي يقوم بمنع اى إشارات من الوصول للمنصة لمنع عملية الإعاقة يعنى طبيعة عمله ملهاش علاقة بعملية الاتصال بالقمر الصناعى السؤال إلى انا طرحته كنت اقصد أن الجهاز بيوفر الحماية لأجهزة الاتصال الفضائيه كافة سواء سمعية أو بالصورة لما انفرجت على الفيديو الفكرة ظهرت عموما شكرا لك

الظاهر بالصوره/الفديو كما تفضلت اخي الكريم، انه يشع radiates نوع من القبه الكهرومغناطيسيه حول المنصه لحمايتها ولكن حسب مبدا العمل المنشور من قبلهم
فان نظام ADA-O اساس عمله هو
Multiple element Controlled Reception Pattern Antenna (CRPA)، اي مستقبلات "هوائي نمط استقبال متعدد العناصر يتم التحكم فيه"، المرفق هو منشور الشركه عن المنظومه, مع ذلك لا استطيع الجزم بشكل مطلق...مع التحيه
