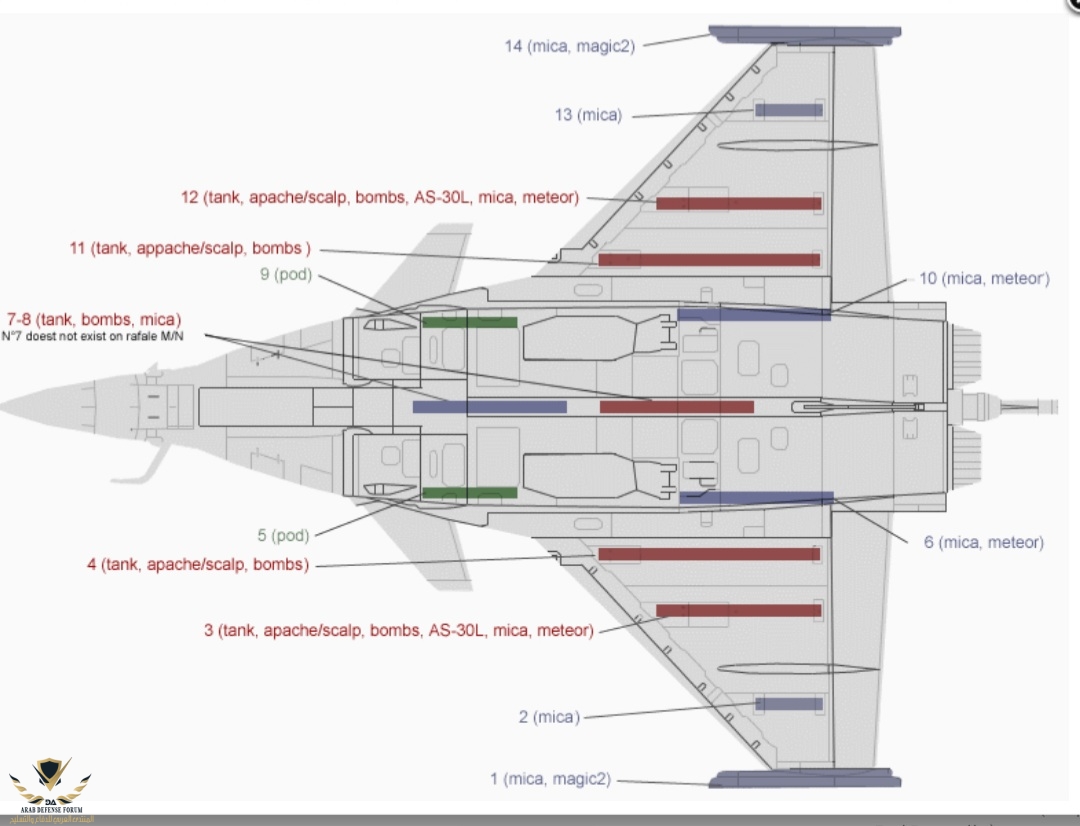

تتوفر الرافال على 14 نقطة تعليق للاسلحة من بينها 5 مخصصة لكل من للاسلحة التي يفوق وزنها kg 2000 و لخزانات الوقود.


تطور تسليح الطائرة حسب النسخ :

المعيار F1 من 2001 الى 2006 :
  • مدفع عيار 30 مم
  • صواريخ جو-جو MICA EM
  • صواريخ قصيرة المدى MAGIC II
  • رادار RBE2
  • نظام SPECTRA
  • إمكانية التزود بالوقود جوا
  • ...
المعيار F2.1 و F2.2 من 2006 الى 2008 :
  • صواريخ جو-جو MICA IR
  • صواريخ جو-أرض SCALP EG
  • AASM
  • Link 16
  • تحديث نظام SPECTRA
  • تحديث الرادار RBE2
  • ...
المعيار F3 و F3.2 و F3.3 من 2009 الى 2013 :
  • صواريخ EXOCET AM39 ضد الاهداف البحرية
  • صواريخ ASMPA
  • بود Reco-NG
  • إضافة خصائص جديدة لنظام SPECTRA
  • تحديث Link 16
  • إضافة القنابل GBU-24
  • .....
المعيار F3-O4T من 2012 الى 2018 :
  • رادار RBE2 AESA
  • DDM-NG الكشف عن مكان إطلاق الصواريخ
  • OSF-IT تطوير للنظام الكهروبصري الامامي
  • ...
المعيار F3-R إنطلاقا من سنة 2018 :
  • صواريخ Meteor
  • IFF
  • PDL-NG بود التهديف بالليزر لتعويض البود Damoclès
  • تحديث Link 16
  • تحديث نظام SPECTRA
  • إضافة خصائص جديدة للبود Reco-NG
  • ....

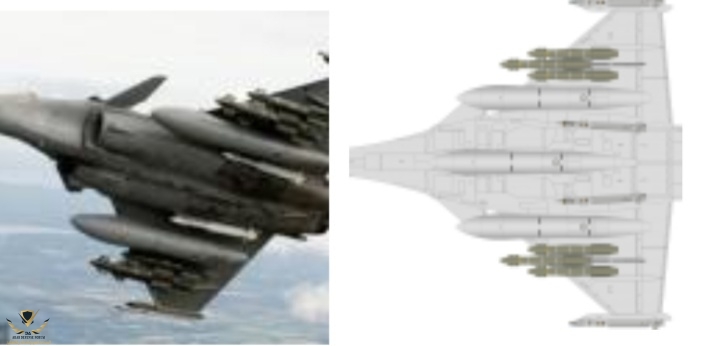

تسليح الطائرة حسب نوعية المهمة :

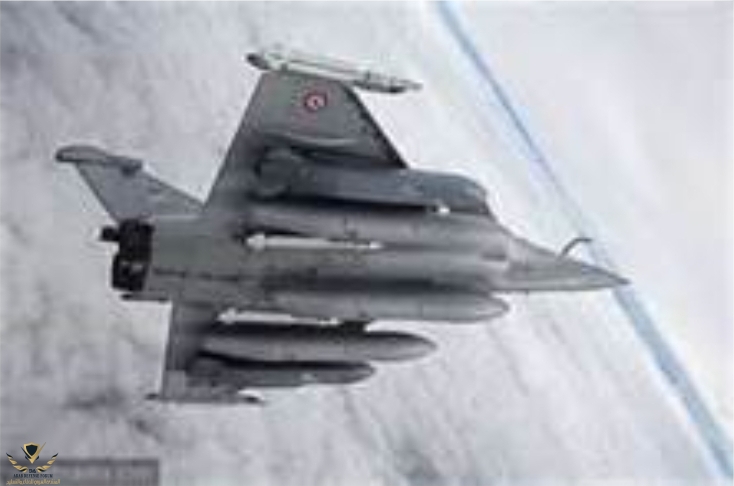

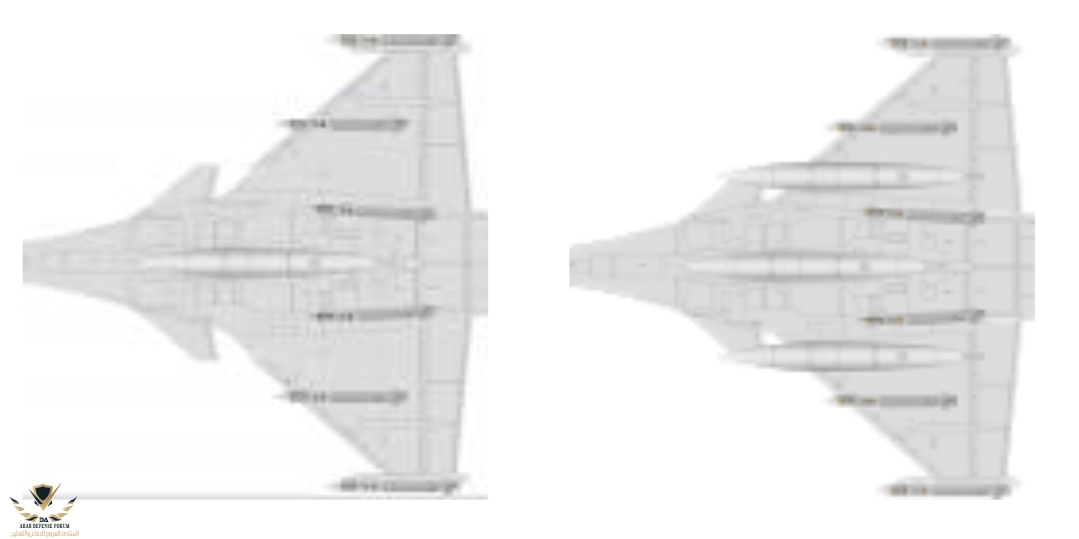

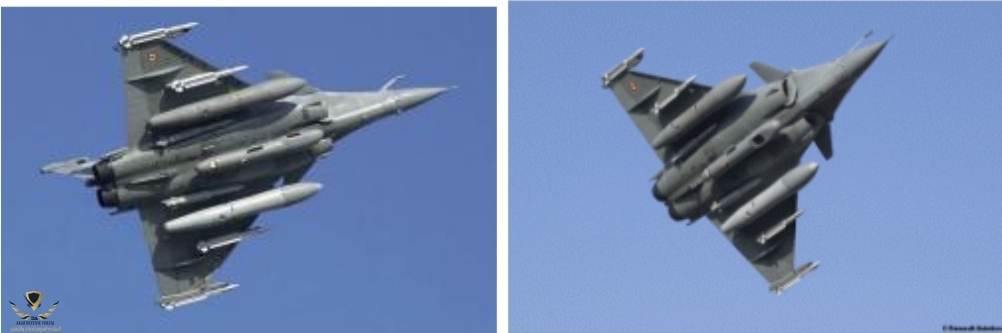

الاعتراض/الدفاع الجوي :
يمكن للطائرة أن تحمل جو-جو من نوع MICA، إضافة الى خزانات الوقود (1 الى 3)

مهاجهة الأهداف البحرية:

يمكن للطائرة أن تحمل صواريخ MICA و EXOCET، إضافة الى خزانات الوقود.

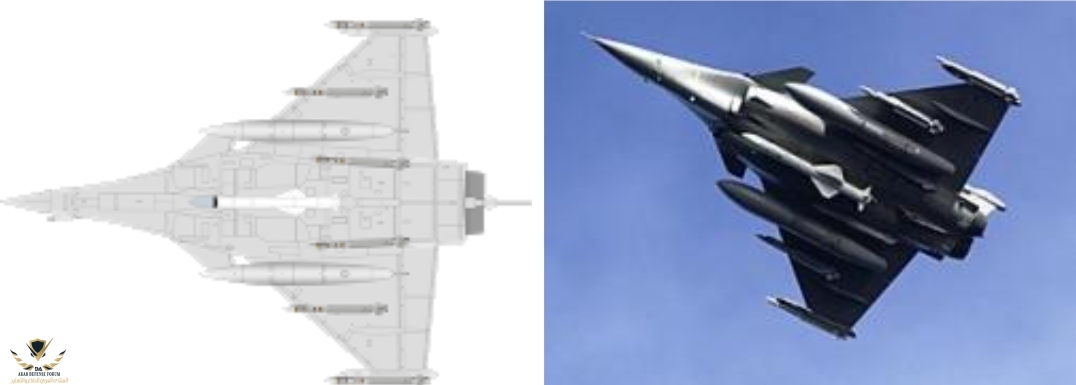

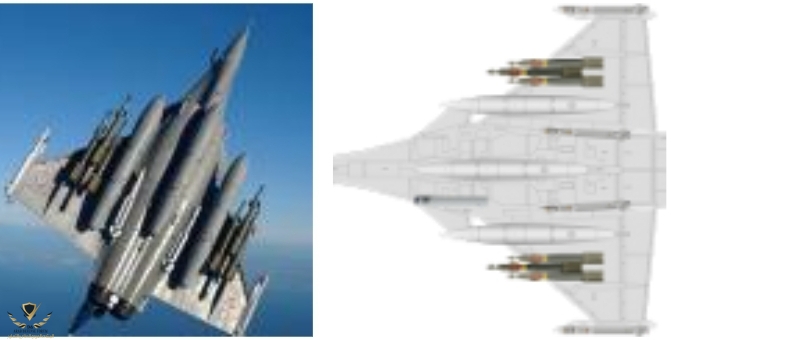

القصف الارضي:


يمكن للطائرة أن تحمل قنابل AASM و GBU، إضافة الى بود Damoclès، صواريخ MICA و الخزانات.

ضرب الاهداف الحساسة:

يمكن للطائرة أن تحمل صواريخ MICA و SCALP و APACHE، إضافة الى خزانات الوقود.

الاستطلاع:

يمكن للطائرة أن تحمل بود Reco-NG، صواريخ MICA إضافة الى الحزانات.

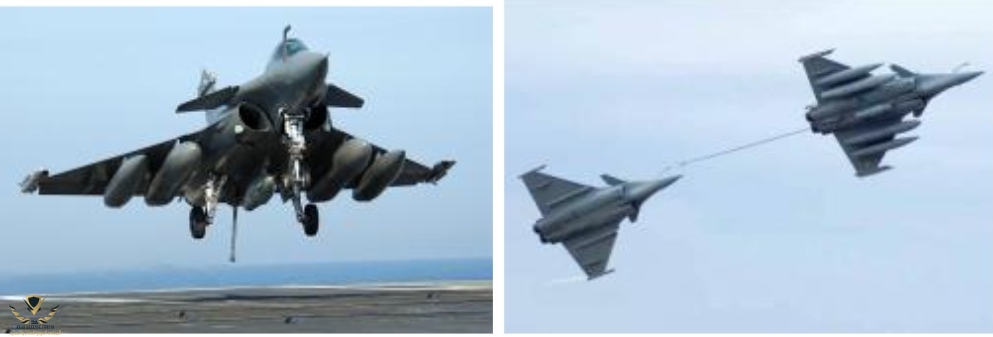

التزود بالوقود عن طريق الارضاع:


أسلحة الطائرة جو-جو:

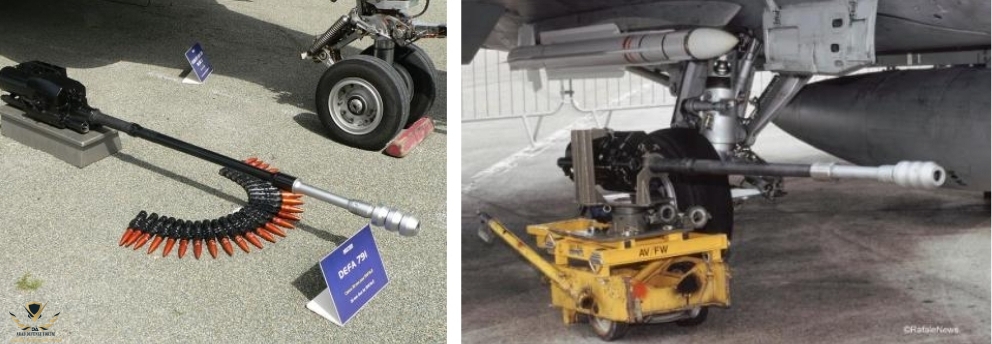

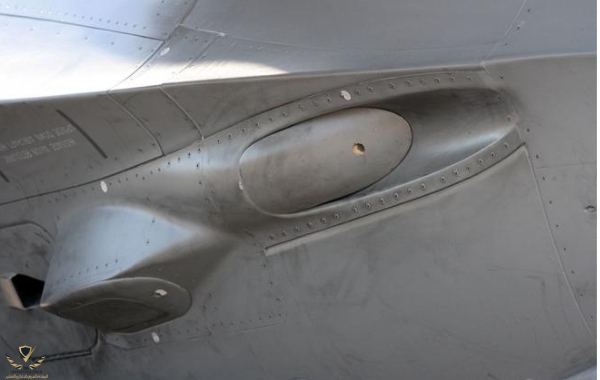

المدفع الرشاش Nexter DEFA 791B:



صاروخ MBDA Matra R550 Magic II:

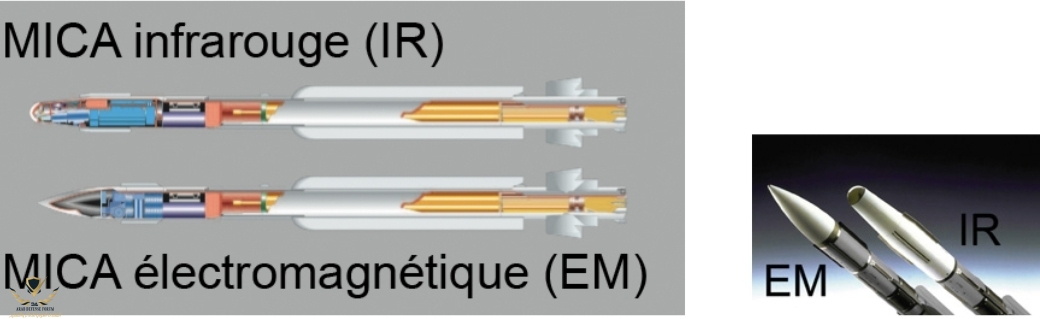

صاروخ MBDA MICA IR/EM :

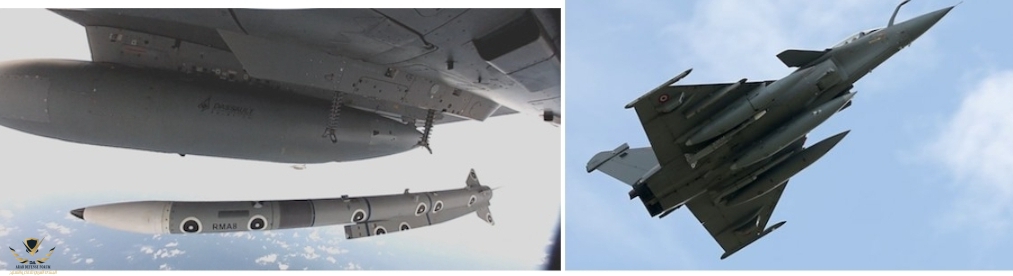

صاروخ MBDA Meteor :



أسلحة الطائرة جو-أرض:

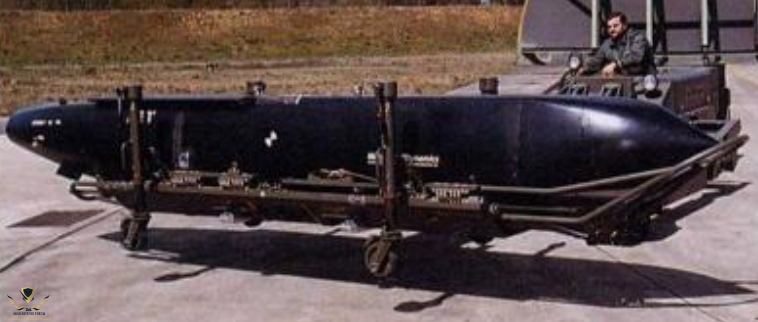

صاروخ APACHE :

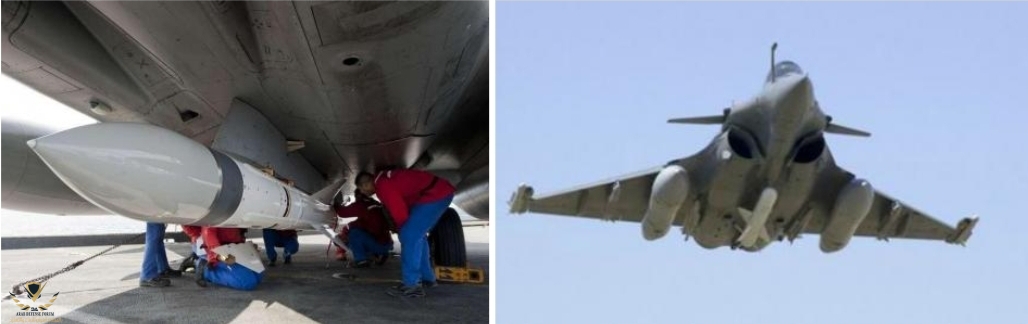

صاروخ SCALP :

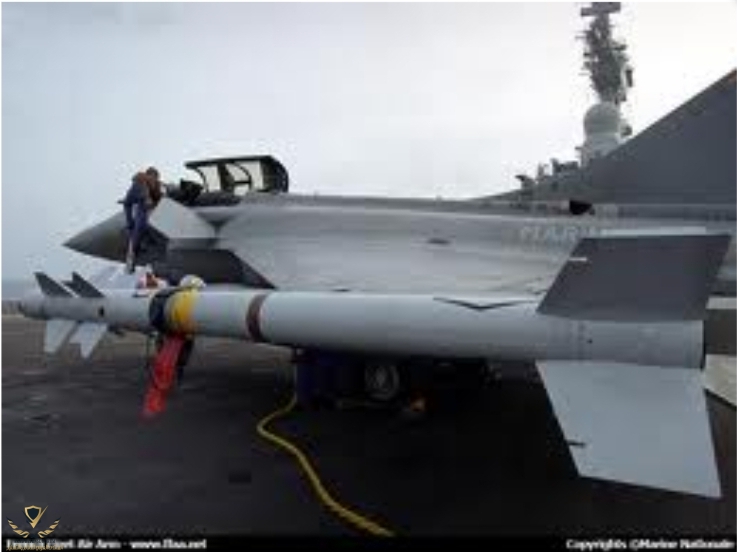

صاروخ EXOCET AM39 :

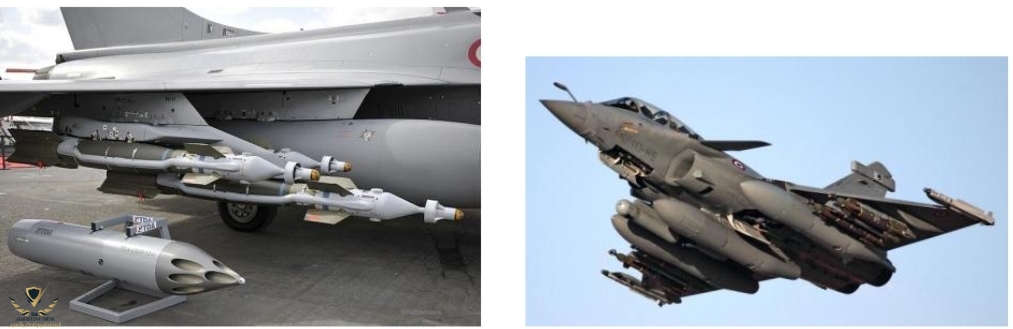

قنابل GBU:

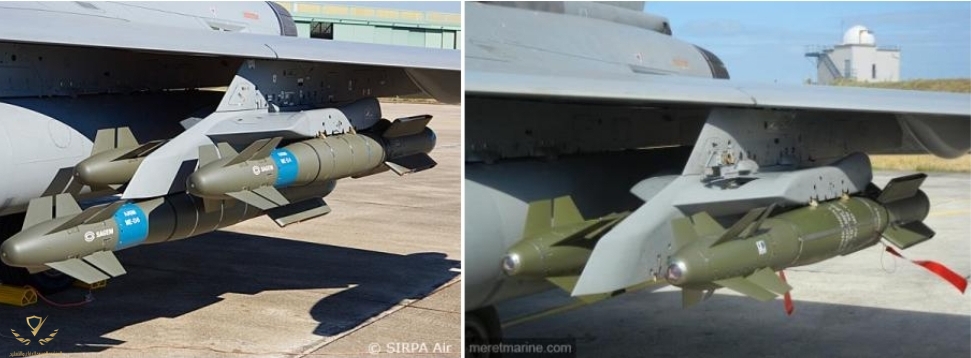

قنابل AASM :





تطور تسليح الطائرة حسب النسخ :

المعيار F1 من 2001 الى 2006 :
  • مدفع عيار 30 مم
  • صواريخ جو-جو MICA EM
  • صواريخ قصيرة المدى MAGIC II
  • رادار RBE2
  • نظام SPECTRA
  • إمكانية التزود بالوقود جوا
  • ...
المعيار F2.1 و F2.2 من 2006 الى 2008 :
  • صواريخ جو-جو MICA IR
  • صواريخ جو-أرض SCALP EG
  • AASM
  • Link 16
  • تحديث نظام SPECTRA
  • تحديث الرادار RBE2
  • ...
المعيار F3 و F3.2 و F3.3 من 2009 الى 2013 :
  • صواريخ EXOCET AM39 ضد الاهداف البحرية
  • صواريخ ASMPA
  • بود Reco-NG
  • إضافة خصائص جديدة لنظام SPECTRA
  • تحديث Link 16
  • إضافة القنابل GBU-24
  • .....
المعيار F3-O4T من 2012 الى 2018 :
  • رادار RBE2 AESA
  • DDM-NG الكشف عن مكان إطلاق الصواريخ
  • OSF-IT تطوير للنظام الكهروبصري الامامي
  • ...
المعيار F3-R إنطلاقا من سنة 2018 :
  • صواريخ Meteor
  • IFF
  • PDL-NG بود التهديف بالليزر لتعويض البود Damoclès
  • تحديث Link 16
  • تحديث نظام SPECTRA
  • إضافة خصائص جديدة للبود Reco-NG
  • ....

نظام سبيكترا دخل الخدمة منذ 20 سنة وخضع ل 4 تحديثات مختلفة و يأتى مفلطح الرأس ويقولك هناك نظم مماثلة على الاف 16 و الايجل والتايفون 😂

نظام سبيكترا دخل الخدمة منذ 20 سنة وخضع ل 4 تحديثات مختلفة و يأتى مفلطح الرأس ويقولك هناك نظم مماثلة على الاف 16 و الايجل والتايفون 😂
انت تشغل بالك كثيرا بموضوع اتناقش أكثر من مره مهما حاولت يوجد أعضاء هنا لديهم شخص رايه مصدق بالنسبه لهم حتي لو معك مصادر من مواقع الشركات المصنعه أو مواقع دفاعيه مصدرها موثوق وبعدين متنساش أن المقاتله تعمل بمصر دي لوحدها بالنسبه لهم مصيبه والله اخي علي الرغم من أنهم يشكرون في الj20 والf35لو تعاقدت عليها مصر انظر لاحلي كلام ممكن تسمعه هيطلع خرده عشان مصر
