أنواع رادارات AESA للمقاتلات الأمريكية

[FAR NEWS]

سيتم التطرق بالموضوع لكافة رادارات AESA الحديثة العاملة اليوم على المقاتلات الأمريكية
اضافة لشركات المصنعة لتلك الرادارات

F22 Raptor


الرادار : AN/APG-77 AESA
الصانع : Northrop Grumman

F35 Lightning II


الرادار : AN/APG-81 AESA
الصانع : Northrop Grumman

F15 C/E/X/EX


الرادار : AN/APG-82(V)1 AESA
الصانع : Raytheon

الرادار : AN/APG-63 (v)3 AESA
الصانع : Raytheon

F/A-18E/F Super Hornet


الرادار : AN/APG-79 AESA
الصانع : Raytheon

F16 Block 70/72 - Viper

الرادار : AN/APG-83 SABR
الصانع : Northrop Grumman

الرادار : AN/APG-84 RACR
الصانع : Raython

F16 Block 60

الرادار : AN/APG-80 AESA
الصانع : Northrop Grumman

F/A-18 Hornet

الرادار : AN/APG-83 SABR
الصانع : Northrop Grumman

الرادار : AN/APG-84 RACR
الصانع : Raython

القاذفة B1B Lancer

الرادار : SABR-GS
الصانع : Northrop Grumman

كنت أود أن اضيف الرادارات الروسية لكن للأسف لحد اليوم لم يصنع ولا رادار AESA روسي او دخل الخدمة ...


​



[TU-95-II]

تسلم يديك اخي


عائلة Zhuk يوجد لديها بضع رادارات ايسا..



[الدرع المصري]

الرادار الروسي بايلكا موجود بالخدمة الان حيث دخلت ١٢ طائرة اختبار من سوخوي ٥٧ يعمل عليها هذا الرادار و بدأ الانتاج الكمي للطائرة



[FAR NEWS]

الرادار الروسي بايلكا موجود بالخدمة الان حيث دخلت ١٢ طائرة اختبار من سوخوي ٥٧ يعمل عليها هذا الرادار و بدأ الانتاج الكمي للطائرة

حسب علمي الانتاج الكمي لطائرة لم يبدأ بعد !! هل هناك أي مصدر على الانتهاء وبدأ الانتاج ؟



[Nemo]

مع أن الصين عندها نسخة ايسا استغرب عدم وصول الروس لنسختهم منه
معتقدش انه تخلف تكنولوجي بقدر ما هو عجز اقتصادي روسي عن تمويل كل المشروعات العسكرية مثل الولايات المتحدة ولا يمكن انا غلطان !!



[FAR NEWS]

مع أن الصين عندها نسخة ايسا استغرب عدم وصول الروس لنسختهم منه
معتقدش انه تخلف تكنولوجي بقدر ما هو عجز اقتصادي روسي عن تمويل كل المشروعات العسكرية مثل الولايات المتحدة ولا يمكن انا غلطان !!

اراه عجز تقني فالتكلفة ليست مرتفعة اضافة ان الروس يمتلكون انواع قليلة من المقاتلات الحديثة وكلها شبه بعض .. اضافة ان الطلب على الرادارات سيكون مرتفع من الدول المشغلة

رادار ايسا واحد سيشتغل على Su35/30/27
رادار ايسا واحد على Mig29

هذه أهم مقاتلات الروس

الامريكان تفوقو بقوة كل مقاتلاتهم برادارات ايسا حتى انه هناك أكتر من اختيار وأكتر من جيل
متلا F15 فقد وصلو ل تالت رادار ايسا مركب عليها



[AbdouDz]

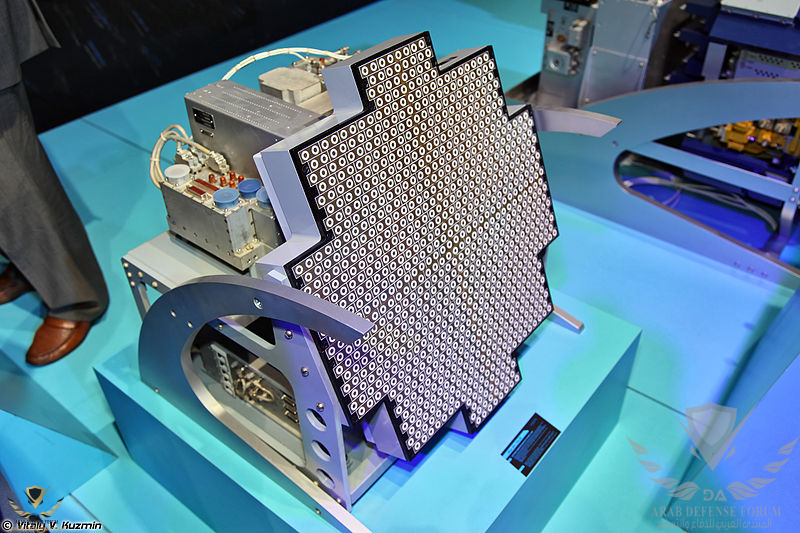

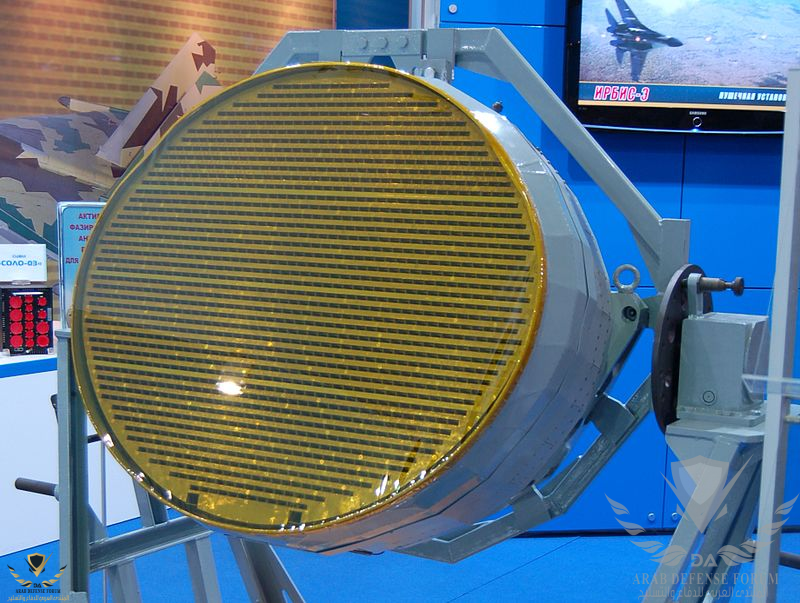

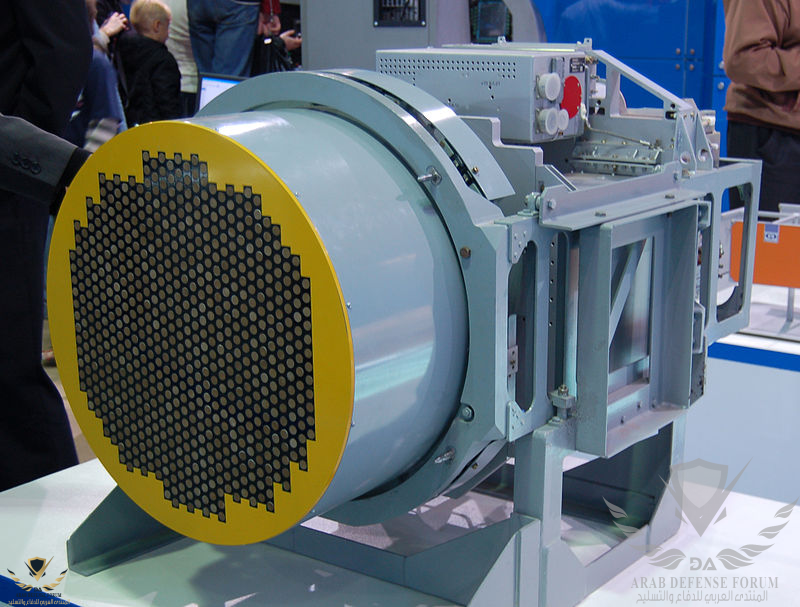

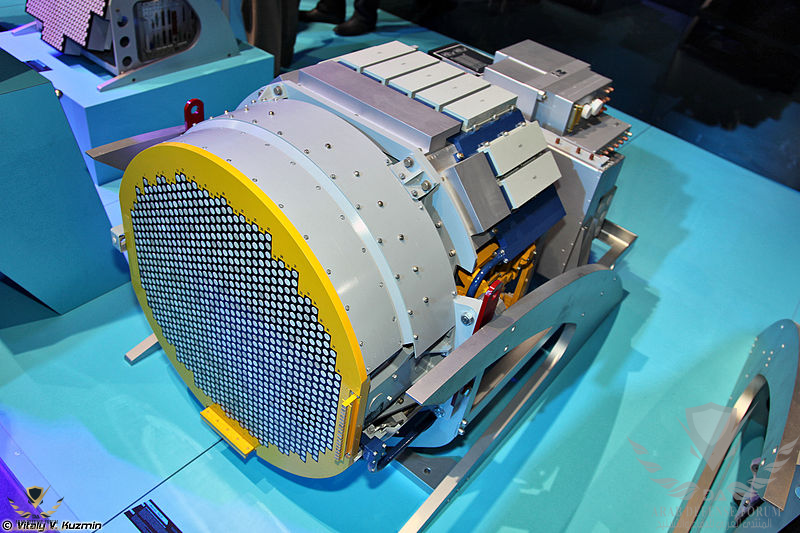

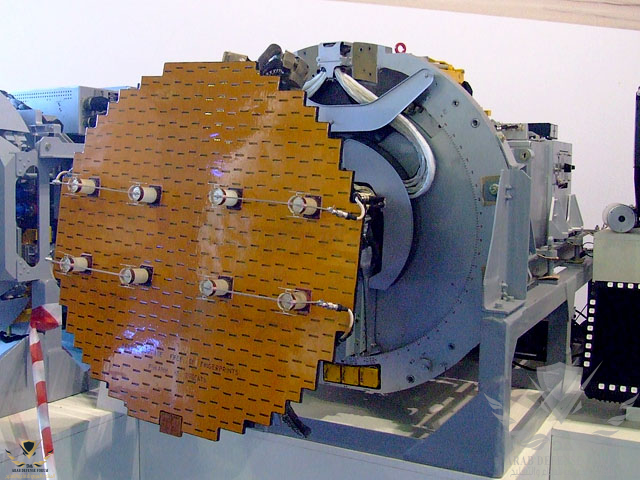

296398[/ATTACH]

FGA-29

FGA-35

(FGA-35 (3D

FGA-50

N036 Byelka

[/CENTER]



[FAR NEWS]

رادارات لم تنتهي ولم تدخل الخدمة وتعتبر اولى خطوات الروس في عالم رادارات ايسا للمقاتلات ..

بينما امريكا ادخلت للخدمة اولى راداراتها منذ ازيد من 14 سنة



[AbdouDz]

رادارات لم تنتهي ولم تدخل الخدمة وتعتبر اولى خطوات الروس في عالم رادارات ايسا للمقاتلات ..

بينما امريكا ادخلت للخدمة اولى راداراتها منذ ازيد من 14 سنة

حتى الاوروبيين لازالوا يتلمسون خطواتهم الاولى في رادارات ايسا !!



[iwolfkiller]

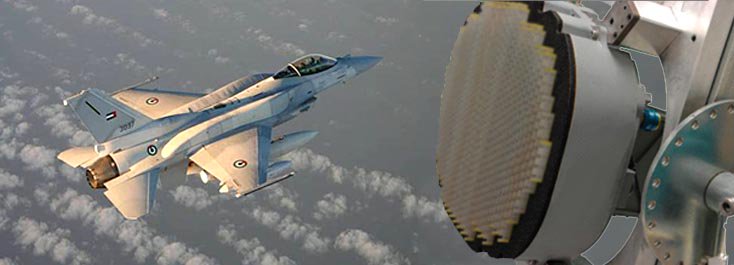

المبرد بالسائل له أداء أفضل من المبرد بالهواء وهذا هو السبب في أن AESA الإماراتية لديها أداء أفضل من F-16 Viper مع AESA المبرد بالهواء.

نطاق الكشف عن هدف المقطع العرضي للرادار 1 م 2 ، يمكنك أن ترى أن APG-80 الإماراتي لديه نطاق اكتشاف أكبر بمقدار 10 نانومتر.

https://www.researchgate.net/publication/337985199/figure/fig1/AS:837130926444544@1576598974014/Estimated-detection-ranges-vs-scan-angle-th-against-a-target-of-1-m-RCS-for-the-radars_Q640.jpg



[viber 90]

سيتم التطرق بالموضوع لكافة رادارات AESA الحديثة العاملة اليوم على المقاتلات الأمريكية
اضافة لشركات المصنعة لتلك الرادارات

F22 Raptor


الرادار : AN/APG-77 AESA
الصانع : Northrop Grumman

F35 Lightning II


الرادار : AN/APG-81 AESA
الصانع : Northrop Grumman

F15 C/E/X/EX


الرادار : AN/APG-82(V)1 AESA
الصانع : Raytheon

الرادار : AN/APG-63 (v)3 AESA
الصانع : Raytheon

F/A-18E/F Super Hornet


الرادار : AN/APG-79 AESA
الصانع : Raytheon

F16 Block 70/72 - Viper

الرادار : AN/APG-83 SABR
الصانع : Northrop Grumman

الرادار : AN/APG-84 RACR
الصانع : Raython

F16 Block 60

الرادار : AN/APG-80 AESA
الصانع : Northrop Grumman

F/A-18 Hornet

الرادار : AN/APG-83 SABR
الصانع : Northrop Grumman

الرادار : AN/APG-84 RACR
الصانع : Raython

القاذفة B1B Lancer

الرادار : SABR-GS
الصانع : Northrop Grumman

كنت أود أن اضيف الرادارات الروسية لكن للأسف لحد اليوم لم يصنع ولا رادار AESA روسي او دخل الخدمة ...


​

احلة شي جملة كنت اود اضافة الروسي احيييك برو



[viber 90]

ياريت اذا احد الشباب لديه معلومات معززة بالمصادر على مديات كل رادار ضد هدف بمقطع راداري 1 متر



[Tornado.sa]

ياريت اذا احد الشباب لديه معلومات معززة بالمصادر على مديات كل رادار ضد هدف بمقطع راداري 1 متر

F @Serbouti ان شاء الله يضيف للموضوع ويحقق امنيتك مايصير يعلقنا ننتظر التفاصيل منه



[Ozone]

كنت أود أن اضيف الرادارات الروسية لكن للأسف لحد اليوم لم يصنع ولا رادار AESA روسي او دخل الخدمة ...



[iwolfkiller]

ياريت اذا احد الشباب لديه معلومات معززة بالمصادر على مديات كل رادار ضد هدف بمقطع راداري 1 متر

https://www.researchgate.net/publication/337985199/figure/fig1/AS:837130926444544@1576598974014/Estimated-detection-ranges-vs-scan-angle-th-against-a-target-of-1-m-RCS-for-the-radars_Q640.jpg



[AINCRAD-104]

الصورة كانت قبل حتى انتاج اول رادار اما الآن رادار الڢايبر افضل بكل شييء من رادار الاف16 ما عدا ال .PRF



[AINCRAD-104]

https://www.researchgate.net/publication/337985199/figure/fig1/AS:837130926444544@1576598974014/Estimated-detection-ranges-vs-scan-angle-th-against-a-target-of-1-m-RCS-for-the-radars_Q640.jpg

الصورة كانت قبل حتى انتاج اول رادار اما الآن رادار الڢايبر افضل بكل شييء من رادار الاف16 ما عدا ال PRF



[AINCRAD-104]

https://www.researchgate.net/publication/337985199/figure/fig1/AS:837130926444544@1576598974014/Estimated-detection-ranges-vs-scan-angle-th-against-a-target-of-1-m-RCS-for-the-radars_Q640.jpg

SABR 150 km for 1sq m target



[FAR NEWS]

.

نطاق الكشف عن هدف المقطع العرضي للرادار 1 م 2 ، يمكنك أن ترى أن APG-80 الإماراتي لديه نطاق اكتشاف أكبر بمقدار 10 نانومتر.

https://www.researchgate.net/publication/337985199/figure/fig1/AS:837130926444544@1576598974014/Estimated-detection-ranges-vs-scan-angle-th-against-a-target-of-1-m-RCS-for-the-radars_Q640.jpg

مرحبا
شوف أخي من الأخر وبدون ما تعب نفسك
ولا مصدر وولا معلومة تقول بأن مدى رادار الفايبر هو x

الشركة لم تصرح بتاتا ولن تجد ولا معلومة الا تقديرات من طرف هوات وصور لا صحة عليها

اذا اردت ماقالته الشركة بالحرف فهو كالتالي
مدى بعيد جدا
كفائة مابين 3 الى 5 مرات من رادار البلوك 50/52
هاردوير نفسه الموجود على اف22 و اف35 ( لما سيحتاج لهاردوير جبار اذا كانت قدارته ضعيفة ؟)
95٪ من قدرات الحرب الالكترونية متلها بال اف35..

غير هذا لا يوجد ولا معلومة بل الشركة تخفي مدى الرادار تماما

اظافة ان نفس الشركة هي التي صنعت APG-80 الاماراتي قبل 15 سنة وستصنع أقل منه للفايبر بعد 10 سنوات ؟! أين المنطق



[iwolfkiller]

مرحبا
شوف أخي من الأخر وبدون ما تعب نفسك
ولا مصدر وولا معلومة تقول بأن مدى رادار الفايبر هو x

الشركة لم تصرح بتاتا ولن تجد ولا معلومة الا تقديرات من طرف هوات وصور لا صحة عليها

اذا اردت ماقالته الشركة بالحرف فهو كالتالي
مدى بعيد جدا
كفائة مابين 3 الى 5 مرات من رادار البلوك 50/52
هاردوير نفسه الموجود على اف22 و اف35 ( لما سيحتاج لهاردوير جبار اذا كانت قدارته ضعيفة ؟)
95٪ من قدرات الحرب الالكترونية متلها بال اف35..

غير هذا لا يوجد ولا معلومة بل الشركة تخفي مدى الرادار تماما

اظافة ان نفس الشركة هي التي صنعت APG-80 الاماراتي قبل 15 سنة وستصنع أقل منه للفايبر بعد 10 سنوات ؟! أين المنطق

يسمح التبريد السائل aesa بأداء أعلى مقابل تبريد الهواء البسيط. يتم تبريد APG-80 بالسوائل بينما يتم تبريد الهواء APG-83.
