السلام عليكم ورحمة لله وبركاتة




الجميع يعلم مدي قدرات سلاح الجو الاماراتي وما يتمتع بة من احدث المنظومات والذخائر المختلفة
تعمل علي المقالتلات من طراز اف16 بلوك60 والميراج2000-9 بالاضافة الي طائرات التذود بالوقود طراز 330MRTT،
اتمني من الاخوة والزملاء من الامارات الشقيقة سرد التفاصيل الخاصة بقدرات SEAD/DEAD والقصف الليلي التابعة للقوات الجوية الاماراتية،



التالي سرد لقدرات القوات الجوية المصرية في مهام اخماد الدفاعات الجوية SEAD/DEAD
والقصف الليلي:

SEAD
هي أختصار "Suppression of Enemy Air Defenses" و تعني عملية أخماد دفاعات العدو الجوية وتتكون من عدة عناصر تكاملية لنجاح عملية الاخماد:

منظومات تتبع الإنبعاثات الرادارية والحرارية
الصواريخ المضادة الرادارات
القذائف الموجه
الصواريخ الجوالة
منظومات الحماية الذاتية للطائرات المقاتلة
طائرات الحرب الالكترونية والسيطرة الجوية
مقاتلات وقاذفات (بصمة رادارية مخفضة)


التالي سرد لقدرات القوات الجوية المصرية في مهام اخماد الدفاعات الجوية SEAD/DEAD
والقصف الليلي


منظومات وتجهيزات الرافال المصرية



الخوذة Gallet LA100 مدعمة بالرؤية الليلية


نظام الحرب الالكترونية سبيكترا SPECTRA


نظام الرصد DBEM Détection et Brouillage Electromagnétique

نظام التشويش DECM

نظام التحذير ضد الصواريخ المعادية
DDM-NG Détecteur de Départ Missile Nouvelle Génération

نظام الكشف و التعقب OSF Optronique Secteur Frontal

نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser

حاضن التهديف تاليوس Talios

حاضن التهديف داموكليس Damocles

CCD-TV Camera
و يبلغ مداها الراصد 45 - 50 كم


ذخائر وتسليح الرافال المصرية



صاروخ جو-سطح Storm Shadow-SCALP EG

صاروخ جوال موجه بنظام بالملاحة بالقمر الصناعي GPS
الملاحة بالقصور الذاتي INS
نظام تيركوم TERCOM Terrain Contour Matching
المدي 300 كم
وزن الراس الحربي 560 كج


صاروخ جو-سطح AM-39 Block 2 Mod 2 Exocet
الملاحة بالقصور الذاتي INS
الرادار النشط
المدي 70كم


عائلة ذخائرAASM Hammer الذكية
توجيه ملاحة بالاقمار الصناعية GPS
الملاحة بالقصور الذاتي INS
توجيه الاشعة تحت الحمراء
توجيه بأشعة الليزر
اوزان ( 125 - 250 - 500 - 1000 كج )
المدي الاقصي 60كم


GBU-24 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 19 كم

GBU-12 الذكيَة عالية الدقة من قنبلة MK-84 زنة 227 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

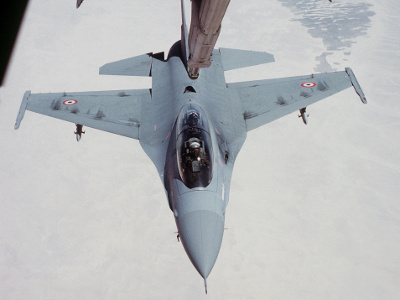

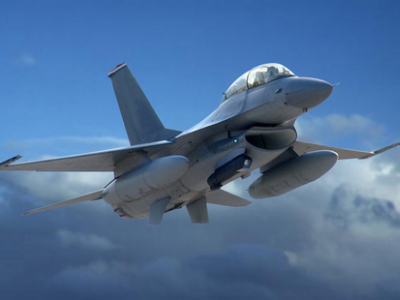

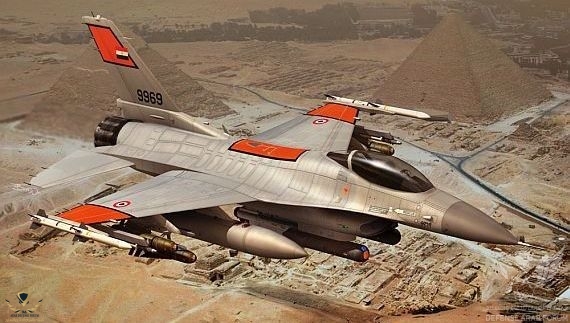

منظومات وتجهيزات الاف16 المصرية



منظومة الرؤية ليلية لخوذات الطيارين NGV Night Vision Goggles

- منظومة الملاحة والتهديف لانيترن LANTIRN تتضمن :

- حاضن التهديف AN/AAQ-19 Sharpshooter

- حاضن الملاحة AN/AAQ-20 Pathfinder

- حاضن الاستطلاع التكتيكي المحمول جوا Tactical Airborne Reconnaissance System لأعمال التصوير والاستطلاع الجوي

- حاضن التشويش الإلكتروني AN / ALQ-131 Block II

- الحاضن HTS أو Harm Targeting System الخاص بتوجيه صواريخ AGM-88 HARM

- منظومة ALR-56M للتحذير ضد موجات الرادار المعادية

-حزمة الحرب الإلكترونية للإنذار و التشويش طراز ACES Advanced Countermeasure Electronics System وتتضمن :

- نظام التشويش الالكتروني ALQ-187(V)2 للتشويش على انظمة الرادارات المعادية

- نظام التحذير AN/ALR-93 المتخصص في الإنذار المبكر ضد موجات الرادار المعادية و تحديد موقعها وترتيب مدى خطورتها

-حاضن التهديف AN/AAQ-33 Sniper-XR لتوجيه الذخائر الموجهة بالليزر والاشعة تحت الحمراء والكاميرات التليفزيونية ضد الأهداف الارضية يتضمن:

-نظام كشف و رصد بالأشعة تحت الحمراء ونظام تهديف وتتبع وقياس مسافات بأشعة الليز

-نظام رصد تلفزيوني وإلتقاط صور و فيديو عالي الحساسية CCD TV لتوفير صور عالية الدقة لمهمات المسح الميدانى والإستطلاع

- حاضن الاستطلاع الرقمي DB-110 Airborne Reconnaissance System للإستطلاع الجوي و المسح والتصوير الليلي والنهاري اضافة الي أنظمة الكشف حرارية
وكاميرا تصوير توفر صور عالية الدقة في مختلف الظروف

-
ذخائر وتسليح الاف16 المصرية


صاروخ هارم AGM-88B Harm جو-أرض المضاد للرادار

ذات نمط توجيه راداري سلبي Passive Radar Homing
يعتمد على رصد الانبعثات الصادرة من الرادارات المعادية لتتبعها حتى اصابتها
المدي: 105 كم

الصاروخ جو-سطح التكتيكي AGM-65 Maverick


تمتلك مصر الاصدار AGM-65A/B ويتم توجيهه تيليفزيونيا
والاصدار AGM-65D/G الموجه بالأشعة تحت الحمراء
والاصدار AGM-65E الموجه بأشعة الليزر
المدي: 22كم

صاروخ هاربون جو-سطح AGM-84A 1C Harpoon

موجه بالرادار النشط ويبلغ مداه 150 - 180 كم

عائلة القنابل الذكية Paveway

مجموعة قنابل مختلفة الاوزان والمدي تحتوي علي حزمة توجيه بأشعة الليزر وجنيحات لضبط المسار أثناء الطيران

GBU-10 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-10 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-12 الذكيَة عالية الدقة من قنبلة MK-84 زنة 227 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-15 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 28كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-16 الذكيَة عالية الدقة من قنبلة MK-84 زنة 454 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-24 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 19 كم

GBU-27 الذكيَة عالية الدقة من القنبلة GBU-24
مزودة برأس BLU-109 الخارق للتحصينات
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-31 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-32 الذكيَة عالية الدقة من قنبلة MK-84 زنة 454 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار


منظومات وتجهيزات Mirage-2000-5 المصرية



رادار RDY-2 للرصد والتوجيه
مدعم بحزمة مضادة للتشويش الالكتروني
ECCM Electronic Counter-Countermeasures

نظام Sabre RF jammer للتشويش

ECM Electronic Countermeasures

منظومة حرب الكترونية كاملة EW Electronic Warfare

بود التشويش الالكتروني الهجومي ECM Offensive Pod Caiman

ود التشويش الالكتروني الدفاعي ECM Defensive Pod Barracuda

بود Damocles المتطور للتهديف والتصويب

جهاز ملاحة بالقصور الذاتي (Inertial Navigation System INS)


ذخائر وتسليح الميراج2000 المصرية



الصاروخ ARMAT المضاد للرادارات
بنظام التوجيه الراداري السلبي (Passive Radar Homing)
المدي 120 كلم

صاروخ جو-سطح AM-39 Block 2 Mod 2 Exocet

الملاحة بالقصور الذاتي INS
الرادار النشط
المدي 70كم

صاروخ AS-30L جو/ارض

موجه بالليزر
المدي الاقصي 11 كلم

صاروخ MBDA Apache
(Cruise Missile)

موجه بنظام الملاحة بالقمر الصناعي GPS
الملاحة بالقصور الذاتي INS
المدي 150 كلم

عائلة القنابل AASM الذكية

مختلفة الاوزان

قنابل BLG-66 Belouga العنقودية
285 كلج

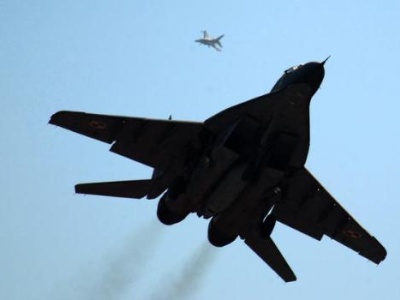

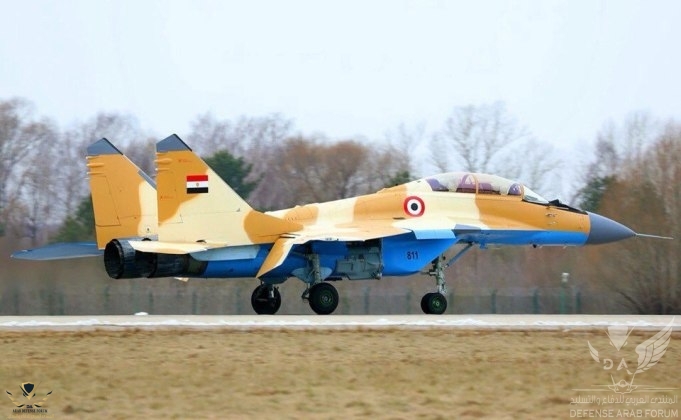

منظومات وتجيهزات MiG-29M/M2 المصرية


منظومة تهديف لخوذة الطيار NSTsI-KOS-SM


نظام الكشف والتعقب البصري OLS-35 Optical Locator System
نظام كشف وتحديد حراري IR
تيليفزيوني TV Electro-optic
ليزري Laser

نظام التحذير من الصواريخ MAWS I-222SM

نظام التحذير من اشعة الليزر LWR او Laser Warning Receiver

منظومة التحذير ضد الموجات الرادارية المعادية L150M-02 Pastel

منظومة التشويش الدفاعية ضد الرادار SPJ Self-Protection Jammer

حاضن التشويش MSP-418K الخارجي



ذخائر وتسليح MiG-29M/M2 المصرية


صاروخ Kh-29 تكتيكي
توجيه بالاشعة تحت الحمراء
توجيه باشعة الليزر
توجيه تيليفزيوني
رأس حربي زنة 320 كج
المدي 10 - 12 كم

صاروخ KH-29TE

توجيه تيليفزيوني
المدي 30 كلم

صاروخ Kh-38

توجيه بالرادار النشط
توجيه بالقمر الصناعي
توجيه بأشعة الليزر
توجيه بالأشعة تحت الحمراء
المدي 40 كلم
وزن الرأس الحربي 250 كج

صاروخ جوال Kh-59MK2
معدل خطأ 3 متر
مداه الى 285 كم
وزن الراس الحربي 310 كج

صاروخ Club-S الجوّال النسخة 3M14AE
وزن الرأس حربي 450 كج
المدي 300 كم

صاروخ KH-31P مضاد للرادار

موجه بالملاحة بالقصور الذاتي والرادار السلبي
وزن الراس الحربي 87 كج
المدي 110كم

الصاروخ Kh-58UShK مضاد للرادار

موجه بالملاحة بالقصور الذاتي والرادار السلبي
وزن الراس الحربي 149 كج
المدي 76 كلم - 245 كلم (حسب ارتفاع الاطلاق)


طائرات الإنذار المبكر والتحكّم المحمول جوا
Airborne Early Warning & Contro


طائرات E2C Hawkeye-2000 المصرية



رادار الطائرة طراز AN/APS-145 360°
المدي الأقصى 650 كم
يرصد الطائرات المقاتلة من مسافة تصل الى 550 كم
الصواريخ الجوالة من مسافة 268 كم
رصد وتتبع 2000 هدف معا
وتوجيه 40 مهمة جوية في وقت واحد
تغطية 25 مليون كم³ في المسحة الجوية الواحدة
مدة البقاء في الجو 4.5 ساعة
اقصي ارتفاع للطيران 9100 متر

طائرات Beechcraft 1900C المصرية

للإستخبارات والمسح الجوي والاستطلاع
Intelligence, Surveillance & Reconnaissance ISR

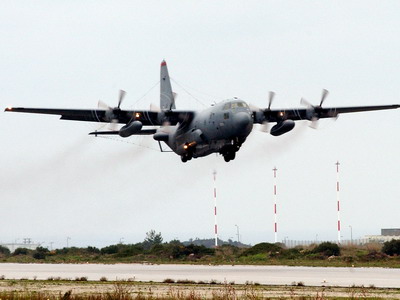

طائرات الحرب الالكترونية EC-130/H Compass Call المصرية
الحرب الالكترونية Electronic Warfare
اخماد الدفاعات الجوية SEAD Suppression of Enemy Air-Defense
الحرب المعلوماتية IW Information Warfare




يتبع


المرفقات

  • 1593988674943.png
    257.8 KB · المشاهدات: 40
التعديل الأخير:

العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,829
التفاعلات
19,039 44 0
الدولة
Egypt

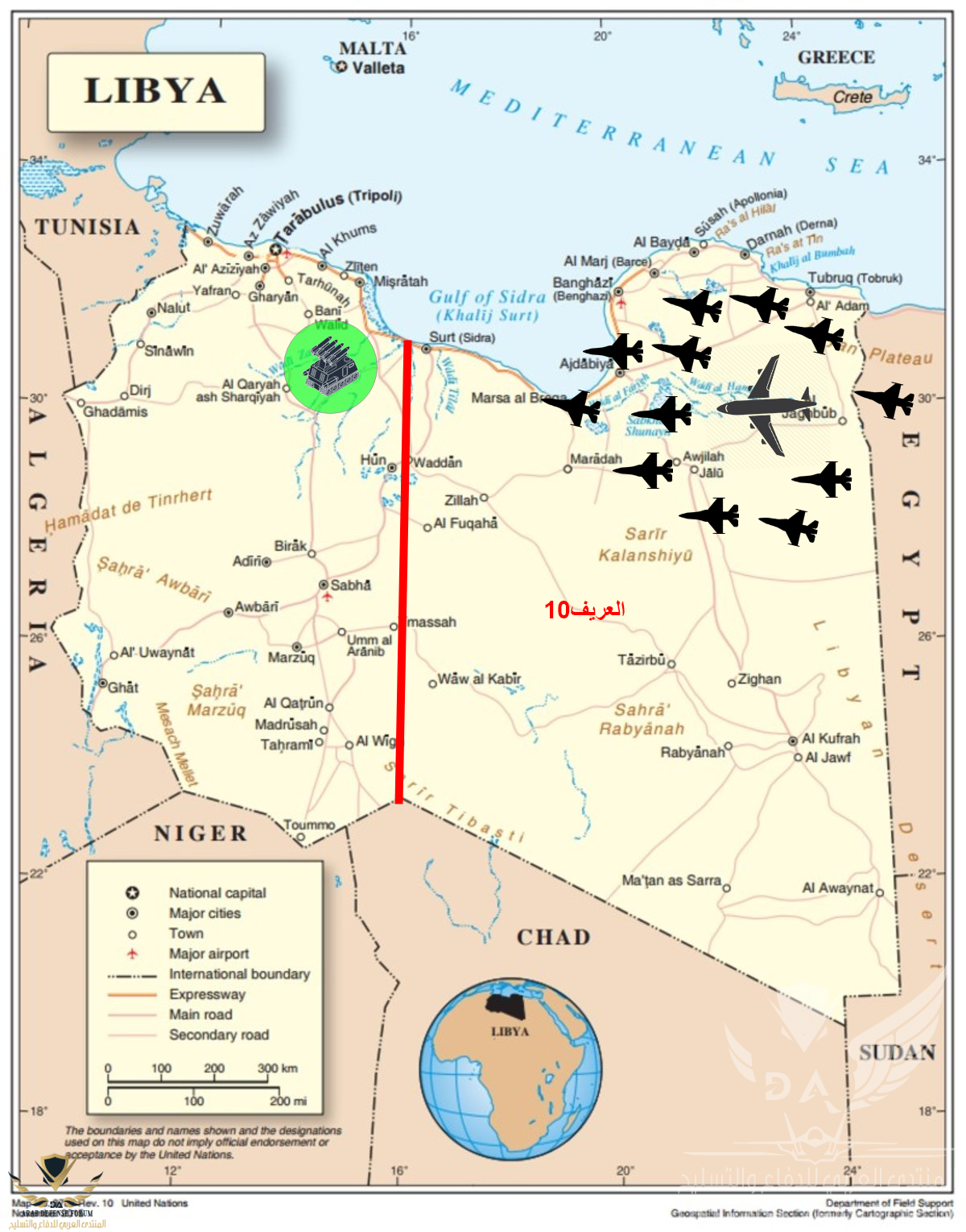

في اطار مواجهة قوات الاحتلال التركي في ليبيا الشقيقة،

يعمل علي مواجه هذا الاحتلال والتدخل الاجنبي التحالف العربي بين جمهورية مصر العربية والامارات العربية المتحدة،

من خلال القوات المشتركة المتواجدة في القواعد علي الحدود الغربية المصرية



84bgbg

عضو
إنضم
16 أكتوبر 2018
المشاركات
209
التفاعلات
314 4 0
الدولة
Saudi Arabia
موضوع مميز وغني وتوقيته جميل جدا
احييك على الابداع
تحياتي


العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,829
التفاعلات
19,039 44 0
الدولة
Egypt
جزء كبير من التسليح و الانظمة غير موجود للاسف
متال ??





نظام AN/ASQ-213 لم يصدر خارج امريكا


لم اذكر نظام AN/ASQ-213 في الموضوع اطلاقا
البود المقصود تم ذكرة في السطر الاعلي لما اقتبستة وهي AN / ALQ-131 Block II



العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,829
التفاعلات
19,039 44 0
الدولة
Egypt
بيان القوات المسلحة بشأن توجيه ضربات جوية السابقة لداعش فى ليبيا


بيان القوات الجوية لثأر شهداء مصر وتنجح فى تدمير الأهداف المخططة لها في ليبيا




sasa555m

عضو
إنضم
30 أغسطس 2013
المشاركات
638
التفاعلات
1,518 4 0

السلام عليكم ورحمة لله وبركاتة

مشاهدة المرفق 284811


الجميع يعلم مدي قدرات سلاح الجو الاماراتي وما يتمتع بة من احدث المنظومات والذخائر المختلفة
تعمل علي المقالتلات من طراز اف16 بلوك60 والميراج2000-9 بالاضافة الي طائرات التذود بالوقود طراز 330MRTT،
اتمني من الاخوة والزملاء من الامارات الشقيقة سرد التفاصيل الخاصة بقدرات SEAD/DEAD والقصف الليلي التابعة للقوات الجوية الاماراتية،



التالي سرد لقدرات القوات الجوية المصرية في مهام اخماد الدفاعات الجوية SEAD/DEAD
والقصف الليلي:

SEAD
هي أختصار "Suppression of Enemy Air Defenses" و تعني عملية أخماد دفاعات العدو الجوية وتتكون من عدة عناصر تكاملية لنجاح عملية الاخماد:

منظومات تتبع الإنبعاثات الرادارية والحرارية
الصواريخ المضادة الرادارات
القذائف الموجه
الصواريخ الجوالة
منظومات الحماية الذاتية للطائرات المقاتلة
طائرات الحرب الالكترونية والسيطرة الجوية
مقاتلات وقاذفات (بصمة رادارية مخفضة)


التالي سرد لقدرات القوات الجوية المصرية في مهام اخماد الدفاعات الجوية SEAD/DEAD
والقصف الليلي


منظومات وتجهيزات الرافال المصرية

مشاهدة المرفق 284814


الخوذة Gallet LA100 مدعمة بالرؤية الليلية
مشاهدة المرفق 284816

نظام الحرب الالكترونية سبيكترا SPECTRA
مشاهدة المرفق 284817

نظام الرصد DBEM Détection et Brouillage Electromagnétique

نظام التشويش DECM

نظام التحذير ضد الصواريخ المعادية
DDM-NG Détecteur de Départ Missile Nouvelle Génération

نظام الكشف و التعقب OSF Optronique Secteur Frontal

نظام التحذير ضد أشعة الليزر DAL Detecteur d’Alerte Laser

حاضن التهديف تاليوس Talios

حاضن التهديف داموكليس Damocles

CCD-TV Camera
و يبلغ مداها الراصد 45 - 50 كم


ذخائر وتسليح الرافال المصرية

مشاهدة المرفق 284820


صاروخ جو-سطح Storm Shadow-SCALP EG

صاروخ جوال موجه بنظام بالملاحة بالقمر الصناعي GPS
الملاحة بالقصور الذاتي INS
نظام تيركوم TERCOM Terrain Contour Matching
المدي 300 كم
وزن الراس الحربي 560 كج
مشاهدة المرفق 284821

صاروخ جو-سطح AM-39 Block 2 Mod 2 Exocet
الملاحة بالقصور الذاتي INS
الرادار النشط
المدي 70كم
مشاهدة المرفق 284823

عائلة ذخائرAASM Hammer الذكية
توجيه ملاحة بالاقمار الصناعية GPS
الملاحة بالقصور الذاتي INS
توجيه الاشعة تحت الحمراء
توجيه بأشعة الليزر
اوزان ( 125 - 250 - 500 - 1000 كج )
المدي الاقصي 60كم
مشاهدة المرفق 284824

GBU-24 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 19 كم

GBU-12 الذكيَة عالية الدقة من قنبلة MK-84 زنة 227 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار


منظومات وتجهيزات الاف16 المصرية

مشاهدة المرفق 284826

منظومة الرؤية ليلية لخوذات الطيارين NGV Night Vision Goggles

- منظومة الملاحة والتهديف لانيترن LANTIRN تتضمن :

- حاضن التهديف AN/AAQ-19 Sharpshooter

- حاضن الملاحة AN/AAQ-20 Pathfinder

- حاضن الاستطلاع التكتيكي المحمول جوا Tactical Airborne Reconnaissance System لأعمال التصوير والاستطلاع الجوي

- حاضن التشويش الإلكتروني AN / ALQ-131 Block II

- الحاضن HTS أو Harm Targeting System الخاص بتوجيه صواريخ AGM-88 HARM

- منظومة ALR-56M للتحذير ضد موجات الرادار المعادية

-حزمة الحرب الإلكترونية للإنذار و التشويش طراز ACES Advanced Countermeasure Electronics System وتتضمن :

- نظام التشويش الالكتروني ALQ-187(V)2 للتشويش على انظمة الرادارات المعادية

- نظام التحذير AN/ALR-93 المتخصص في الإنذار المبكر ضد موجات الرادار المعادية و تحديد موقعها وترتيب مدى خطورتها

-حاضن التهديف AN/AAQ-33 Sniper-XR لتوجيه الذخائر الموجهة بالليزر والاشعة تحت الحمراء والكاميرات التليفزيونية ضد الأهداف الارضية يتضمن:

-نظام كشف و رصد بالأشعة تحت الحمراء ونظام تهديف وتتبع وقياس مسافات بأشعة الليز

-نظام رصد تلفزيوني وإلتقاط صور و فيديو عالي الحساسية CCD TV لتوفير صور عالية الدقة لمهمات المسح الميدانى والإستطلاع

- حاضن الاستطلاع الرقمي DB-110 Airborne Reconnaissance System للإستطلاع الجوي و المسح والتصوير الليلي والنهاري اضافة الي أنظمة الكشف حرارية
وكاميرا تصوير توفر صور عالية الدقة في مختلف الظروف

-
ذخائر وتسليح الاف16 المصرية

مشاهدة المرفق 284827
صاروخ هارم AGM-88B Harm جو-أرض المضاد للرادار

ذات نمط توجيه راداري سلبي Passive Radar Homing
يعتمد على رصد الانبعثات الصادرة من الرادارات المعادية لتتبعها حتى اصابتها
المدي: 105 كم

الصاروخ جو-سطح التكتيكي AGM-65 Maverick


تمتلك مصر الاصدار AGM-65A/B ويتم توجيهه تيليفزيونيا
والاصدار AGM-65D/G الموجه بالأشعة تحت الحمراء
والاصدار AGM-65E الموجه بأشعة الليزر
المدي: 22كم

صاروخ هاربون جو-سطح AGM-84A 1C Harpoon

موجه بالرادار النشط ويبلغ مداه 150 - 180 كم

عائلة القنابل الذكية Paveway

مجموعة قنابل مختلفة الاوزان والمدي تحتوي علي حزمة توجيه بأشعة الليزر وجنيحات لضبط المسار أثناء الطيران

GBU-10 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-10 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-12 الذكيَة عالية الدقة من قنبلة MK-84 زنة 227 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-15 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 28كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-16 الذكيَة عالية الدقة من قنبلة MK-84 زنة 454 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-24 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 19 كم

GBU-27 الذكيَة عالية الدقة من القنبلة GBU-24
مزودة برأس BLU-109 الخارق للتحصينات
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-31 الذكيَة عالية الدقة من قنبلة MK-84 زنة 907 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار

GBU-32 الذكيَة عالية الدقة من قنبلة MK-84 زنة 454 كج
مداها 15 كم ومعدل الخطأ لا يتجاوز 9 أمتار


منظومات وتجهيزات Mirage-2000-5 المصرية

مشاهدة المرفق 284832

رادار RDY-2 للرصد والتوجيه
مدعم بحزمة مضادة للتشويش الالكتروني
ECCM Electronic Counter-Countermeasures

نظام Sabre RF jammer للتشويش

ECM Electronic Countermeasures

منظومة حرب الكترونية كاملة EW Electronic Warfare

بود التشويش الالكتروني الهجومي ECM Offensive Pod Caiman

ود التشويش الالكتروني الدفاعي ECM Defensive Pod Barracuda

بود Damocles المتطور للتهديف والتصويب

جهاز ملاحة بالقصور الذاتي (Inertial Navigation System INS)


ذخائر وتسليح الميراج2000 المصرية

مشاهدة المرفق 284833

الصاروخ ARMAT المضاد للرادارات
بنظام التوجيه الراداري السلبي (Passive Radar Homing)
المدي 120 كلم

صاروخ جو-سطح AM-39 Block 2 Mod 2 Exocet

الملاحة بالقصور الذاتي INS
الرادار النشط
المدي 70كم

صاروخ AS-30L جو/ارض

موجه بالليزر
المدي الاقصي 11 كلم

صاروخ MBDA Apache
(Cruise Missile)

موجه بنظام الملاحة بالقمر الصناعي GPS
الملاحة بالقصور الذاتي INS
المدي 150 كلم

عائلة القنابل AASM الذكية

مختلفة الاوزان

قنابل BLG-66 Belouga العنقودية
285 كلج

منظومات وتجيهزات MiG-29M/M2 المصرية
مشاهدة المرفق 284837

منظومة تهديف لخوذة الطيار NSTsI-KOS-SM
مشاهدة المرفق 284839

نظام الكشف والتعقب البصري OLS-35 Optical Locator System
نظام كشف وتحديد حراري IR
تيليفزيوني TV Electro-optic
ليزري Laser

نظام التحذير من الصواريخ MAWS I-222SM

نظام التحذير من اشعة الليزر LWR او Laser Warning Receiver

منظومة التحذير ضد الموجات الرادارية المعادية L150M-02 Pastel

منظومة التشويش الدفاعية ضد الرادار SPJ Self-Protection Jammer

حاضن التشويش MSP-418K الخارجي



ذخائر وتسليح MiG-29M/M2 المصرية
مشاهدة المرفق 284846

صاروخ Kh-29 تكتيكي
توجيه بالاشعة تحت الحمراء
توجيه باشعة الليزر
توجيه تيليفزيوني
رأس حربي زنة 320 كج
المدي 10 - 12 كم

صاروخ KH-29TE

توجيه تيليفزيوني
المدي 30 كلم

صاروخ Kh-38

توجيه بالرادار النشط
توجيه بالقمر الصناعي
توجيه بأشعة الليزر
توجيه بالأشعة تحت الحمراء
المدي 40 كلم
وزن الرأس الحربي 250 كج

صاروخ جوال Kh-59MK2
معدل خطأ 3 متر
مداه الى 285 كم
وزن الراس الحربي 310 كج

صاروخ Club-S الجوّال النسخة 3M14AE
وزن الرأس حربي 450 كج
المدي 300 كم

صاروخ KH-31P مضاد للرادار

موجه بالملاحة بالقصور الذاتي والرادار السلبي
وزن الراس الحربي 87 كج
المدي 110كم

الصاروخ Kh-58UShK مضاد للرادار

موجه بالملاحة بالقصور الذاتي والرادار السلبي
وزن الراس الحربي 149 كج
المدي 76 كلم - 245 كلم (حسب ارتفاع الاطلاق)


طائرات الإنذار المبكر والتحكّم المحمول جوا
Airborne Early Warning & Contro


طائرات E2C Hawkeye-2000 المصرية

مشاهدة المرفق 284847

رادار الطائرة طراز AN/APS-145 360°
المدي الأقصى 650 كم
يرصد الطائرات المقاتلة من مسافة تصل الى 550 كم
الصواريخ الجوالة من مسافة 268 كم
رصد وتتبع 2000 هدف معا
وتوجيه 40 مهمة جوية في وقت واحد
تغطية 25 مليون كم³ في المسحة الجوية الواحدة
مدة البقاء في الجو 4.5 ساعة
اقصي ارتفاع للطيران 9100 متر

طائرات Beechcraft 1900C المصرية

للإستخبارات والمسح الجوي والاستطلاع
Intelligence, Surveillance & Reconnaissance ISR
مشاهدة المرفق 284849

طائرات الحرب الالكترونية EC-130/H Compass Call المصرية
الحرب الالكترونية Electronic Warfare
اخماد الدفاعات الجوية SEAD Suppression of Enemy Air-Defense
الحرب المعلوماتية IW Information Warfare

مشاهدة المرفق 284853


يتبع
(y) (y)


العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,829
التفاعلات
19,039 44 0
الدولة
Egypt


تشكيل استطلاعي للقوات الجوية المصرية اثناء التدريبات الاخيرة في قاعدة برنيس العسكرية
يتكون من :

طائرة E2C Hawkeye-2000
عدد 2 طائرة ميج29
عدد 2 طائرة Beechcraft 1900C


الدمج الشرقي والغربي مبهدلنا ع الاخر فعلا


Hercules

عضو
إنضم
2 أكتوبر 2014
المشاركات
11,783
التفاعلات
36,303 425 0
مشاهدة المرفق 284923

تشكيل استطلاعي للقوات الجوية المصرية اثناء التدريبات الاخيرة في قاعدة برنيس العسكرية
يتكون من :

طائرة E2C Hawkeye-2000
عدد 2 طائرة اف16
عدد 2 طائرة Beechcraft 1900C
المقاتلات التي بالصورة هي ميج29


DOUBLESHOT

صقور الدفاع
إنضم
15 يناير 2016
المشاركات
8,789
التفاعلات
39,781 123 0
الدولة
Morocco
اعتقد ان هذا الحاضن محصور استخدامه على F-16CJ صح؟

نعم محصور على اسراب F-16CJ التابعة لسلاح الجو الامريكي



لم اذكر نظام AN/ASQ-213 في الموضوع اطلاقا
البود المقصود تم ذكرة في السطر الاعلي لما اقتبستة وهي AN / ALQ-131 Block II

مشاهدة المرفق 284920


هدا يعني انك ناسخ ولاصق بدون ان تفهم او تتعمد نشر المغالطات
HTS = AN/ASQ-213
و كما قلت سابقا هو حصر على سلاح الجو الامريكي و لم يصدر لاي مالك لـ F-16


إنضم
22 ديسمبر 2017
المشاركات
789
التفاعلات
2,499 26 5
مشاهدة المرفق 284923

تشكيل استطلاعي للقوات الجوية المصرية اثناء التدريبات الاخيرة في قاعدة برنيس العسكرية
يتكون من :

طائرة E2C Hawkeye-2000
عدد 2 طائرة ميج29
عدد 2 طائرة Beechcraft 1900C


الدمج الشرقي والغربي مبهدلنا ع الاخر فعلا
ميج29 وليس اف16


khalaf

اللهم ارحم شهدائنا
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
12 أغسطس 2016
المشاركات
7,236
التفاعلات
52,427 1,695 0
الدولة
Saudi Arabia

صورة للميج 29 المصرية والاف 16 المصريه على التوالي عشان اللي ما يعرف الفرق بينهم






Hercules

عضو
إنضم
2 أكتوبر 2014
المشاركات
11,783
التفاعلات
36,303 425 0

صورة للميج 29 المصرية والاف 16 المصريه على التوالي عشان اللي ما يعرف الفرق بينهم


مشاهدة المرفق 284925

مشاهدة المرفق 284926
لدي ملاحظة

القوات الجوية السعودية قامت باستبدال الشارة الملونة الخاصة بسلاح الجو الى شارة ذات لون رمادي مماثل للون شارة القوات الجوية الامريكية.

من اللون الاخضر والابيض الى اللون الرمادي


العريف10

أدميرال بحري
إنضم
1 أغسطس 2009
المشاركات
5,829
التفاعلات
19,039 44 0
الدولة
Egypt
قريبا دخول التنين المصري المجنح SU35
ب تشيكلة ذخائر وصواريخ مرعبة

ب




الحالة
مغلق و غير مفتوح للمزيد من الردود.

" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
