مصر طلبت تعديلات على السوخوي ٣٥ ، هل يكون الرادار بايلكا

تزويدها بحاضن تهديف ليس تغيير هيكلي و حتي السوخوي ٥٧ ستجهز بنفس حاضن التهديف T-220 الذي طلبته مصر مع صفقة الميج بعدد ٤٠ فيمكن تركيبة على اي طائرة دون تعديلات عليها


الخبر لم يذكر وجود تعديل هيكلي وان كان تعديل هيكلي فالرادار لاعلاقة له هنا ..

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..

دمج رادار جديد يحتاج وقت ويبدوا على هذه الصفقة سرعتها فمن المستبعد إحداث تغيير للرادار بهذه السرعة .. الا لو حصل نفس ماحصل مع Mig-29/35 حيث يتم تطوير الرادار في مرحلة لاحقة بعد التسليم ...

اهم شي تزود بصواىيخ كروز وصواريخ مضاده للرادارات​

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..
كونك لم تره لا يعني انه ليس موجود

الخبر لم يذكر وجود تعديل هيكلي وان كان تعديل هيكلي فالرادار لاعلاقة له هنا ..

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..

دمج رادار جديد يحتاج وقت ويبدوا على هذه الصفقة سرعتها فمن المستبعد إحداث تغيير للرادار بهذه السرعة .. الا لو حصل نفس ماحصل مع Mig-29/35 حيث يتم تطوير الرادار في مرحلة لاحقة بعد التسليم ...
دمج حاضن التهديف لا يعتبر تعديل اساسا و الصفقة فعلا أخذت وقت أطول من اللازم حيث بدأ الحديث عنها في ٢٠١٥ و لم توقع سوي ٢٠١٨ و التسليم نهاية ٢٠٢٠
فكرة أن التعديل يخص الحاضن لا اراها تعديل

التعديل الأخير:
اهم شي تزود بصواىيخ كروز وصواريخ مضاده للرادارات​



2) الصواريخ جو-سطح التكتيكية :
_____________________

# صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 - 12 كم وتوجد منه 4 نسخ :

@ صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء.

@ صاروخ Kh-29ML ذات توجيه باشعة الليزر.

@ صاروخ Kh-29T ذات توجيه تيليفزيوني.

@ صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم.

# صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ :

@ صاروخ Kh-38MAE ذات توجيه بالرادار النشط.

@ صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي.

‌@ صاروخ Kh-38MLE ذات توجيه بأشعة الليزر.

@ صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء.

3) الصواريخ المضادة للرادار :
____________________

- صاروخ KH-31P جو-سطح المضاد للرادارات موجه بالرادار السلبي ( يعتمد على تتبع موجات الرادار المعادي ) والملاحة بالقصور الذاتي يبلغ مداه 110 كم.

- صاروخ KH-58 من النسخ الاتية :

# صاروخ Kh-58U المضاد للرادار والموجه بالملاحة بالقصور الذاتي ثم الرادار السلبي ويبلغ مداه 250 كم.

# صاروخ Kh-58UShK تميّز بالباحث الراداري السلبي Passive Seeker الجديد والثوري واسع النطاق على التردد 1.2 - 11 جيجاهيرتز لكشف انبعاثات كافة أنواع الرادارات المُعادية ، ويمتلك رأس حربي شديد التدمير يزن 149 كج ويبلغ مداه 76 كم - 245 كم بحسب ارتفاع الاطلاق لدى المقاتلة وتبلغ سرعة طيرانه القصوى 4200 كم / ساعة وهو مُصمم على الضرب في دائرة نصف قطرها لا يتجاوز 10 متر من الهدف الواقع في مركزها.

# صاروخ Kh-58UShK IIR ويمتلك نفس المواصفات ولكن تميز بباحث اضافي -بجانب الباحث السلبي- ثنائي النطاقات بالاشعة تحت الحمراء IR والاشعة فوق البنفسجية UV لرصد محطة الرادار كهروبصريا وحراريا في حال اغلاقها للرادار او استخدامها لنمط النبضات Pulsing Mode المتقطعة.

4) الصواريخ الجوالة المضادة للأهداف البرية والمُطلقة خارج نطاق الدفاعات الجوية Stand-off Missiles :
________________________________________________________________________

- صاروخ KH-59ME الجوال المضاد للاهداف البرية والاهداف البحرية الثابتة والموجه بكاميرا تليفزيونية ويصل مداه الى 115 كم.

- صاروخ Club-A النسخة 3M14AE المضاد للأهداف البرية، ذات توجيه بالقصور الذاتي ثم القمر الصناعي ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم.

- صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ذات توجيه بالقصور الذاتي ثم الرادار النشط مع منظومة كهروبصرية للتعرف على الهدف وزيادة دقة الاصابة مع معدل خطأ 3 - 5 متر ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 320 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 - 11 ألف متر على سرعة طيران 550 - 1100 كم / س بحد اقصى.

5) الصواريخ المضادة للسفن :
____________________

- صاروخ KH-31AD مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 160 كم ويمتلك رأس حربي يزن 110 كج وسرعته فوق صوتية.

- صاروخ Kh-35UE جو-سطح مضاد للسفن ويصل مداه الى 260 كم يحتوي على نظام الملاحة بالقصورة الذاتي INS + نظام الملاحة بالقمر الصناعي GPS / GLONASS + الباحث الراداري السلبي Passive Radar Homing والنشط Active Radar Homing الذي يبدأ عمله على مسافة 50 كم من الهدف مع امكانية تزويده بالإحداثيات من اية منصات أخرى صديقة كالمقاتلات او السفن او الغواصات او المروحيات او الطائرات بدون طيار، ويمتلك رأس حربي خارق مُتشظّي شديد الانفجار يزن 145 كج ، ويطير على ارتفاع 10 - 15 متر فوق سطح البحر ثم ينخفض الى 4 متر فقط في مرحلة الطيران الأخيرة قبل اصابة الهدف من مسافة 50 كم.

- صاروخ KH-59MK المضاد للسفن موجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 285 كم ويطير على ارتفاع 10 - 15 متر فوق سطح البحر وينخفض الى 4 - 7 متر في المرحلة الاخيرة قبل اصابة الهدف.

- صاروخ Club-A من النسخ الاتية :

# صاروخ 3M54AE المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 200 كم ويمتلك رأس حربي يزن 200 كج وينطلق بسرعة دون صوتية ثم يتحول للسرعة الفوق صوتية في المرحلة الاخيرة قبل اصابة الهدف.

# صاروخ 3M54AE1 المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 300 كم ويمتلك رأس حربي شديد التدمير يزن 400 كج وسرعته دون صوتية، ويُستخدم ضد الطرادات وحاملات الطائرات.

- صاروخ ياخونت P-800 Oniks / Yakhont المضاد للسفن والبالغ مداه 300 كم ويمتلك منظومة الملاحة بالقصور الذاتي ثم الرادار النشط والسلبي Active / Passive Radar والذي يعمل قبل ان يبلغ الهدف بمسافة 50 كم ويمتلك رأس حربي ثقيل يزن 250 كج ويمتلك حصانة هائلة ضد التشويش الالكتروني عالي الكثافة، ونظرا لأن الصاروخ يزن 3 طن ويصل طوله الى 8.9 متر فإن السوخوي هي وحدها القادرة على حمله بعدد 1 فقط.

الذين يشاهدون الموضوع الان (المجموع: 89, الاعضاء : 29, الزوار : 60):):wut face" :تمام: :تمام: :ROFLMAO: :ROFLMAO:

2) الصواريخ جو-سطح التكتيكية :
_____________________

# صاروخ Kh-29 تكتيكي مضاد للمنشآت والتحصينات ودشم الطائرات وأيضا السفن ويمتلك رأس حربي زنة 320 كج شديد التدمير ويبلغ مداه 10 - 12 كم وتوجد منه 4 نسخ :

@ صاروخ KH-29D ذات توجيه بالاشعة تحت الحمراء.

@ صاروخ Kh-29ML ذات توجيه باشعة الليزر.

@ صاروخ Kh-29T ذات توجيه تيليفزيوني.

@ صاروخ KH-29TE ذات توجيه تيليفزيوني ولكن مداه يصل الى 30 كم.

# صاروخ Kh-38 التكتيكي المضاد للأهداف الأرضية والمُنتج حديثا كبديل للصاروخ القديم Kh-25 ويتميز برأس حربي شديد التدمير يزن 250 كج ويبلغ مداه 40 كم وتوجد منه 4 نسخ :

@ صاروخ Kh-38MAE ذات توجيه بالرادار النشط.

@ صاروخ Kh-38MKE ذات توجيه بالقمر الصناعي.

‌@ صاروخ Kh-38MLE ذات توجيه بأشعة الليزر.

@ صاروخ Kh-38MTE ذات توجيه بالأشعة تحت الحمراء.

3) الصواريخ المضادة للرادار :
____________________

- صاروخ KH-31P جو-سطح المضاد للرادارات موجه بالرادار السلبي ( يعتمد على تتبع موجات الرادار المعادي ) والملاحة بالقصور الذاتي يبلغ مداه 110 كم.

- صاروخ KH-58 من النسخ الاتية :

# صاروخ Kh-58U المضاد للرادار والموجه بالملاحة بالقصور الذاتي ثم الرادار السلبي ويبلغ مداه 250 كم.

# صاروخ Kh-58UShK تميّز بالباحث الراداري السلبي Passive Seeker الجديد والثوري واسع النطاق على التردد 1.2 - 11 جيجاهيرتز لكشف انبعاثات كافة أنواع الرادارات المُعادية ، ويمتلك رأس حربي شديد التدمير يزن 149 كج ويبلغ مداه 76 كم - 245 كم بحسب ارتفاع الاطلاق لدى المقاتلة وتبلغ سرعة طيرانه القصوى 4200 كم / ساعة وهو مُصمم على الضرب في دائرة نصف قطرها لا يتجاوز 10 متر من الهدف الواقع في مركزها.

# صاروخ Kh-58UShK IIR ويمتلك نفس المواصفات ولكن تميز بباحث اضافي -بجانب الباحث السلبي- ثنائي النطاقات بالاشعة تحت الحمراء IR والاشعة فوق البنفسجية UV لرصد محطة الرادار كهروبصريا وحراريا في حال اغلاقها للرادار او استخدامها لنمط النبضات Pulsing Mode المتقطعة.

4) الصواريخ الجوالة المضادة للأهداف البرية والمُطلقة خارج نطاق الدفاعات الجوية Stand-off Missiles :
________________________________________________________________________

- صاروخ KH-59ME الجوال المضاد للاهداف البرية والاهداف البحرية الثابتة والموجه بكاميرا تليفزيونية ويصل مداه الى 115 كم.

- صاروخ Club-A النسخة 3M14AE المضاد للأهداف البرية، ذات توجيه بالقصور الذاتي ثم القمر الصناعي ويمتلك رأس حربي شديد التدمير يزن 450 كج ويصل مداه الى 300 كم.

- صاروخ Kh-59MK2 جوّال مضاد للأهداف الأرضية ذات توجيه بالقصور الذاتي ثم الرادار النشط مع منظومة كهروبصرية للتعرف على الهدف وزيادة دقة الاصابة مع معدل خطأ 3 - 5 متر ويمتلك رأس حربي خارق للتحصينات شديد التدمير يزن 320 كج او رأس مزود بقنابل عنقودية يزن 283 كج ويصل مداه الى 285 كم وهو ذات سرعة مادون صوتية ويتم اطلاقه من ارتفاع 200 - 11 ألف متر على سرعة طيران 550 - 1100 كم / س بحد اقصى.

5) الصواريخ المضادة للسفن :
____________________

- صاروخ KH-31AD مضاد للسفن موجه بالملاحة بالقصور الذاتي والرادار النشط يطير بنظام الملاصقة لسطح البحر لتجنب الكشف Sea Skimming ويبلغ مداه 160 كم ويمتلك رأس حربي يزن 110 كج وسرعته فوق صوتية.

- صاروخ Kh-35UE جو-سطح مضاد للسفن ويصل مداه الى 260 كم يحتوي على نظام الملاحة بالقصورة الذاتي INS + نظام الملاحة بالقمر الصناعي GPS / GLONASS + الباحث الراداري السلبي Passive Radar Homing والنشط Active Radar Homing الذي يبدأ عمله على مسافة 50 كم من الهدف مع امكانية تزويده بالإحداثيات من اية منصات أخرى صديقة كالمقاتلات او السفن او الغواصات او المروحيات او الطائرات بدون طيار، ويمتلك رأس حربي خارق مُتشظّي شديد الانفجار يزن 145 كج ، ويطير على ارتفاع 10 - 15 متر فوق سطح البحر ثم ينخفض الى 4 متر فقط في مرحلة الطيران الأخيرة قبل اصابة الهدف من مسافة 50 كم.

- صاروخ KH-59MK المضاد للسفن موجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 285 كم ويطير على ارتفاع 10 - 15 متر فوق سطح البحر وينخفض الى 4 - 7 متر في المرحلة الاخيرة قبل اصابة الهدف.

- صاروخ Club-A من النسخ الاتية :

# صاروخ 3M54AE المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 200 كم ويمتلك رأس حربي يزن 200 كج وينطلق بسرعة دون صوتية ثم يتحول للسرعة الفوق صوتية في المرحلة الاخيرة قبل اصابة الهدف.

# صاروخ 3M54AE1 المضاد للسفن والموجه بالملاحة بالقصور الذاتي ثم الرادار النشط ويصل مداه الى 300 كم ويمتلك رأس حربي شديد التدمير يزن 400 كج وسرعته دون صوتية، ويُستخدم ضد الطرادات وحاملات الطائرات.

- صاروخ ياخونت P-800 Oniks / Yakhont المضاد للسفن والبالغ مداه 300 كم ويمتلك منظومة الملاحة بالقصور الذاتي ثم الرادار النشط والسلبي Active / Passive Radar والذي يعمل قبل ان يبلغ الهدف بمسافة 50 كم ويمتلك رأس حربي ثقيل يزن 250 كج ويمتلك حصانة هائلة ضد التشويش الالكتروني عالي الكثافة، ونظرا لأن الصاروخ يزن 3 طن ويصل طوله الى 8.9 متر فإن السوخوي هي وحدها القادرة على حمله بعدد 1 فقط.

و بالنسبة الميج الموجودة ايه نظامها من كل دول؟

كان فيه أخبار عن طلب مصر التعاقد على جيل جديد من الصواريخ الروسيه جو جو لم تدخل الإنتاج الكمى فى روسيا هل لدى أحد من الزملاء الأفاضل معلومه عن تلك الصواريخ

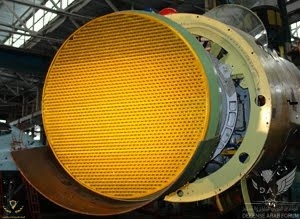

Irbis-E passive electronically scanned array radar


N036 Byelka radar – N036B-1-01 in the wings – N036B-1-01, 358 modules
L-Band AESA – Image: sinodefenceforum.comL-Band AESA – Image: sinodefenceforum.com

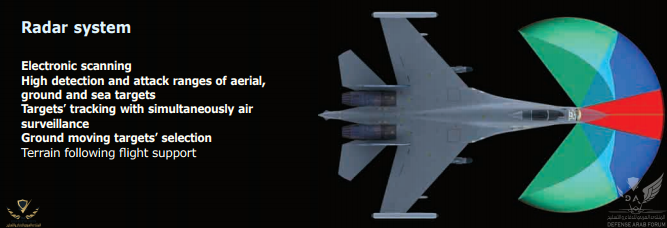

AESA geometrical field of regard, assuming a mainlobe beam steering angle of ±50° off the array boresight. Single plane monopulse precision angle tracking is feasible in the volume covered simultaneously by both arrays
L-Band AESA – Image: ausairpower.net

General data:
Type: RadarAltitude Max: 0 m
Range Max: 222.2 kmAltitude Min: 0 m
Range Min: 0.2 kmGeneration: Late 2000s
Properties: Identification Friend or Foe (IFF) [Side Info], Non-Coperative Target Recognition (NCTR) – Jet Engine Modulation [Class Info], Continous Tracking Capability [Phased Array Radar], Track While Scan (TWS), Pulse Doppler Radar (Full LDSD Capability)
Sensors / EW:
Su-35S L-Band Wing Radar– Radar
Role: Radar, FCR, Air-to-Air & Air-to-Surface, Medium-Range
Max Range: 222.2 km

غريب جدا رادار مقاتله L-Band :unsure:

على العمومفى انتظار مصدر تانى عن ان مصر طلبت تطويرات على الsu35 لان الrt الحقيقه لا يعتمد على اخبارها
ليه وش يعني ان كان L-Band؟
هل هو اقل قدرات كشف من X-band؟

كان فيه أخبار عن طلب مصر التعاقد على جيل جديد من الصواريخ الروسيه جو جو لم تدخل الإنتاج الكمى فى روسيا هل لدى أحد من الزملاء الأفاضل معلومه عن تلك الصواريخ

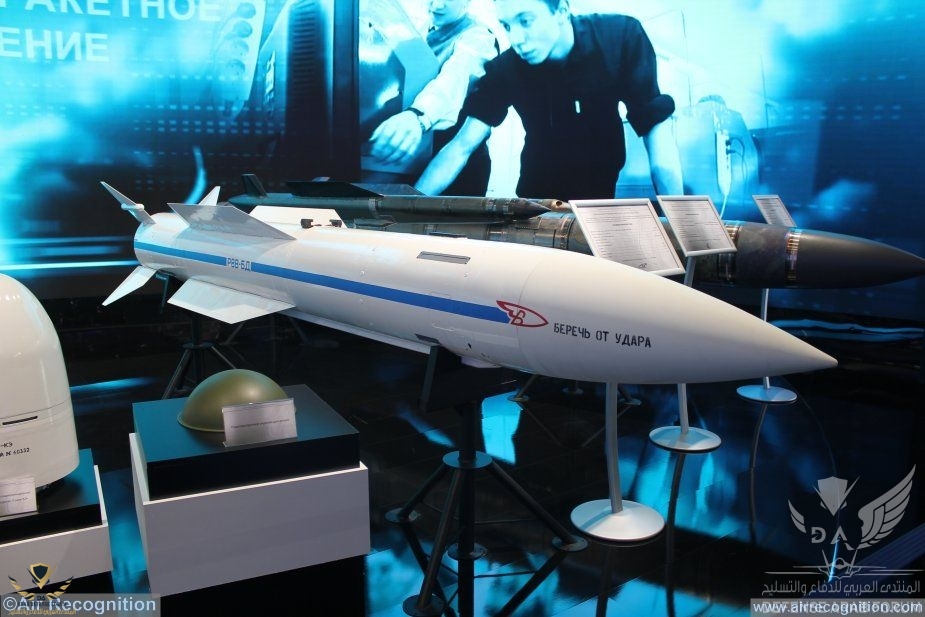

الصاروخ R37M (أخطر صاروخ جو جو في العالم)
مداه 300 كيلومتر
سرعته 6 ماغ
الرأس الحربي : شحنة تزن 60 كلغ شديدة الإنفجار و انشطاريّة
التوجيه بالقصور الذاتي مع تعديل المسار في المرحلة الأولى ثم توجيه نصف نشط في المرحلة الثانية ثمّ بالرادار النشط في مرحلة الإطباق الأخيرة


نفسي بس تيجي بكامل حزم التسليح الروسية ورادار الباك فا وحاضن تهديف غربي
وشكرا

الخبر لم يذكر وجود تعديل هيكلي وان كان تعديل هيكلي فالرادار لاعلاقة له هنا ..

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..

دمج رادار جديد يحتاج وقت ويبدوا على هذه الصفقة سرعتها فمن المستبعد إحداث تغيير للرادار بهذه السرعة .. الا لو حصل نفس ماحصل مع Mig-29/35 حيث يتم تطوير الرادار في مرحلة لاحقة بعد التسليم ...

تزويد المقاتلة ببود تهديف لا يعتبر تعديل بل اضافة
اما التعديل فهو احلال و تبديل لبعض المكونات الرئيسية لأي معدة

الخبر لم يذكر وجود تعديل هيكلي وان كان تعديل هيكلي فالرادار لاعلاقة له هنا ..

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..

دمج رادار جديد يحتاج وقت ويبدوا على هذه الصفقة سرعتها فمن المستبعد إحداث تغيير للرادار بهذه السرعة .. الا لو حصل نفس ماحصل مع Mig-29/35 حيث يتم تطوير الرادار في مرحلة لاحقة بعد التسليم ...

الخبر لم يذكر وجود تعديل هيكلي وان كان تعديل هيكلي فالرادار لاعلاقة له هنا ..

اما سبب ذكري لحاضن التهديف، لأن ال Su-35 لم ارى لها اي صورة بحاضن تهديف خارجي.. وربما يكون الطلب المصري لدمج حاضن تهديف غربي بدلا من الروسي ..

دمج رادار جديد يحتاج وقت ويبدوا على هذه الصفقة سرعتها فمن المستبعد إحداث تغيير للرادار بهذه السرعة .. الا لو حصل نفس ماحصل مع Mig-29/35 حيث يتم تطوير الرادار في مرحلة لاحقة بعد التسليم ...

الصفقة موقعة من ٢٠١٨ والله أعلم المفاوضات تمت من امتى؟ فلو فيه تغيير اظن انه تم او اقترب من الاتمام

لا أظن أن التعديل يشمل الرادار لان الروس لا يريدون كشف تقنيات Su-57 لدواعي تسويقية
