بسم الله الرحمان الرحيم

العقاب




العقاب 2&1 / TB001



اول ظهور لعائلة الطائرات كان في المعرض الصيني-الاسيوي الرابع عشر سنة 2017 بالصين

عبر شركة Tengoen Technology التي طورت واخرجت للعلن أول 4 نمادج جديدة من ال UAV

طائراتان تابتتا الجناح

"TA001 “Striking Hawk
"TB001 “Twin Tailed Scorpion

طائرتان درون مروحي

"HA001 “Featherless Arrow
"HB002 “ Xiao Li Guang




في 2018 وضمن معرض EDEX أفصح رئيس شركة علم تقنية السعودية عن عدة مشاريع جديدة مع شركاء اجانب
مصفحات مع شركة اجنبية
مشروع دفاع جوي مع كوريا الجنوبية
و طائرات بدون طيار مع شركة صينية



لتعرض الشركة نمودج لطائرات المقصودة وهي

العقاب 1 ب 3 محركات

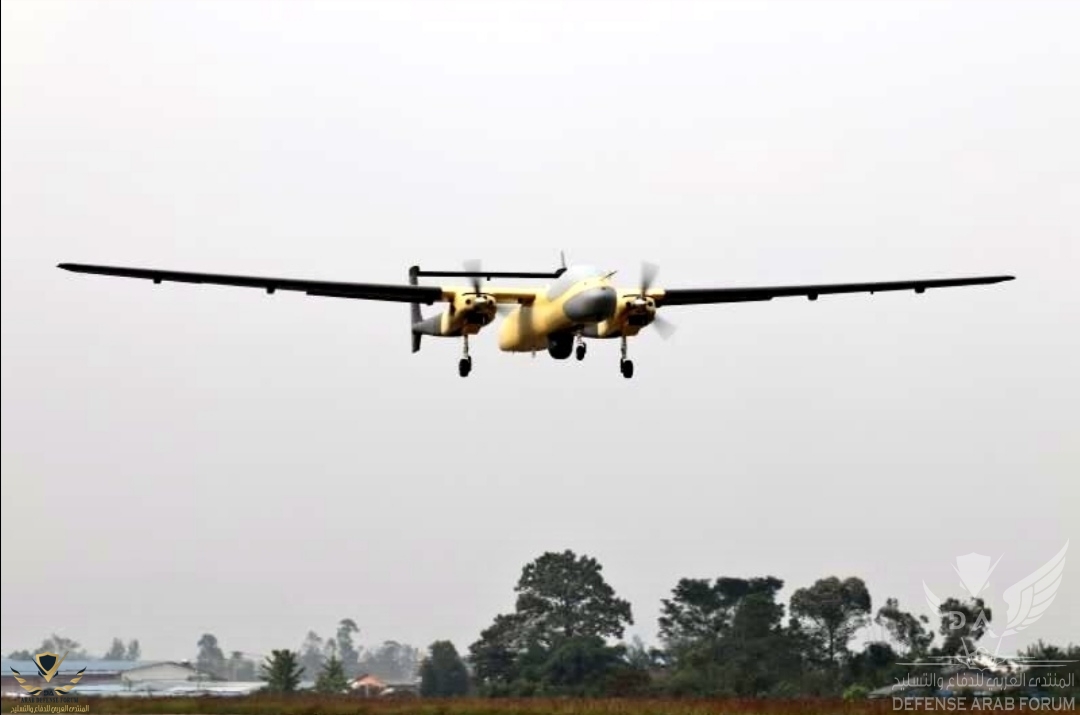

العقاب 2 بمحركين

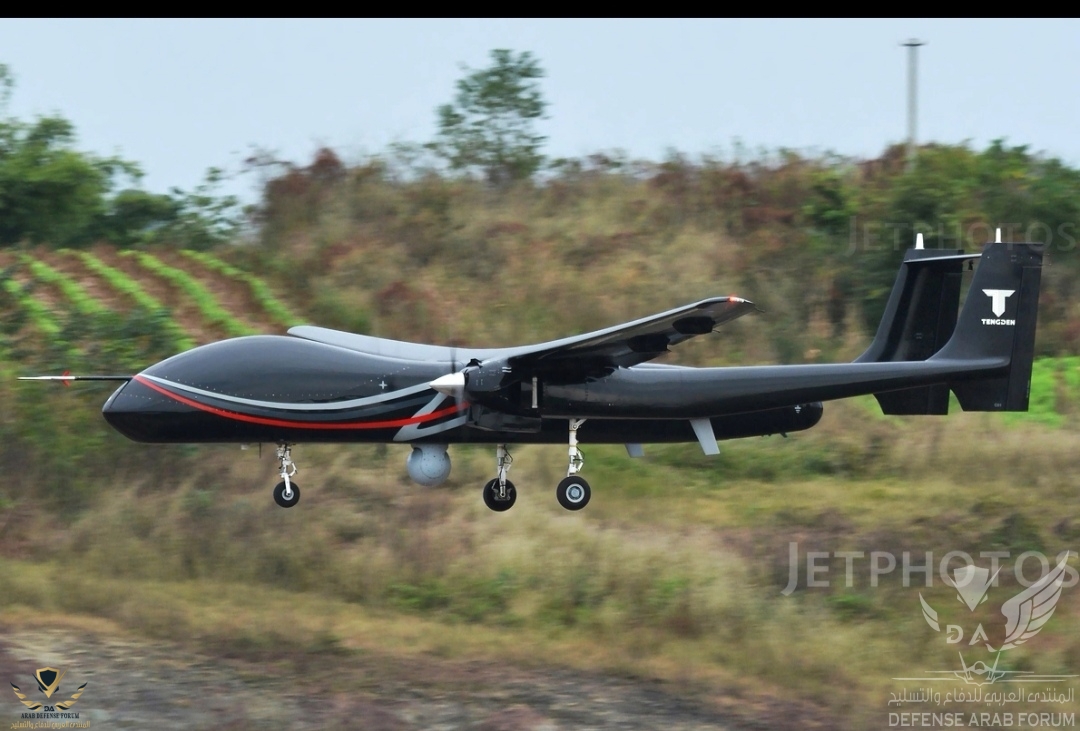

أخر تجربة ناجحة تمت من طرف Tengeon لطائرة TB001 ذات 3 محركات كانت في 16 يناير 2020
استطاع فيها المهندسين في أقل من 6 أشهر من التطوير الرفع من قدرات الطائرة ذات 3 محركات من وون اقلاع اقصى بزيادة 14٪ من 2.8 طن ل 3.2 طن و سقف الارتفاع بزيادة 18.75٪ من 8 كلم ل 9.5 كلم عن النمودج ذو محركين
كما تقول الشركة بأن الطائرة ستكون جاهزة سنة 2021



china drone_0.jpg


الطائرة رفقة اختها سيتم توطينهم بالمملكة السعودية تحت اسم العقاب 1 و العقاب 2
تعتبر الطائرة متعددة المهام وستكون متعددة النسخ وهو ما يجعلها طائرة فريدة من نوعها في فئتها


الخصائص العامة المتوفرة لعقاب 1 و 2 - TB001

هي طائرة MALE مسلحة
Medium Altitude Long Endurance
تمتلك 2-3 محركات ( نوعهم غير معروف )

طول الجناحين : 20 متر
الطول : 11 متر
أقصى وزن للاقلاع : 3200 كلغ ( عقاب 1 )
أقصى وزن للاقلاع : 2800 كلغ ( عقاب 2 )
سقف الارتفاع : 9.5 كلم ( عقاب 1 )
سقف الارتفاع : 8 كلم ( عقاب 2 )
المدى : 7,500 كلم
السرعة : 300 كلم/ساعة

يمكن لطائرة الطيران ل 35 ساعة متواصلة
كما يمكن التحكم بها على بعد 3000 كلم عند تركيب وصلات تحكم عبر الاقمار الصناعية




ستتوفر الطائرة على عدة نسخ



نسخة مسلحة ظهرت لحد الساعة بالتسليح التالي

FT - 7 Guided Bomb
قنبلة موجهة زنة 130 كلغ

FT - 9 Guided Bomb
قنبلة موجهة زنة 50 كلغ

FT- 10 A/G Missile
صاروخ زنة 25 كلغ

FT - 8D A/G Missile
صاروخ مضاد لدروع
المدى : 5 كلم



نسخة دورية بحرية
مجهزة برادار بحري



طائرة استخبارات, مراقبة واستطلاع ISR



نسخة للبحث والانقاذ
كما يمكنها البحت والمراقبة
كذالك قدرات ايصال Emergency supplies






شكر خاص للأستاذ K @khalaf على دعمه بالمعلومات

التعديل الأخير بواسطة المشرف:
نسخة مسلحة ظهرت لحد الساعة بالتسليح التالي

FT - 7 Guided Bomb
قنبلة موجهة زنة 130 كلغ

FT - 9 Guided Bomb
قنبلة موجهة زنة 50 كلغ

FT- 10 A/G Missile
صاروخ زنة 25 كلغ

FT - 8D A/G Missile
صاروخ مضاد لدروع
المدى : 5 كلم

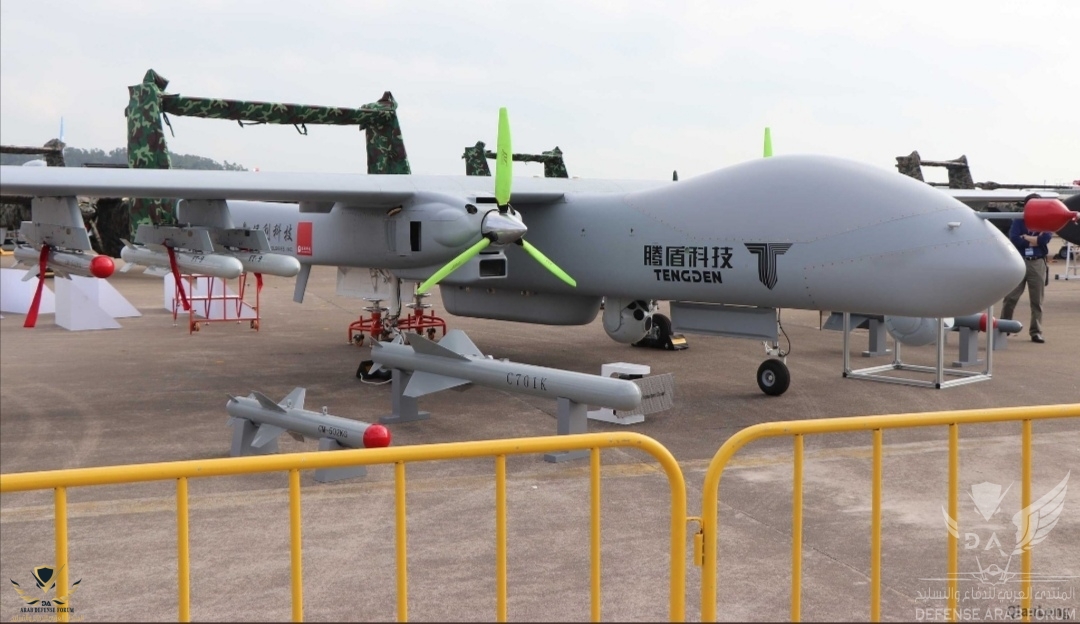

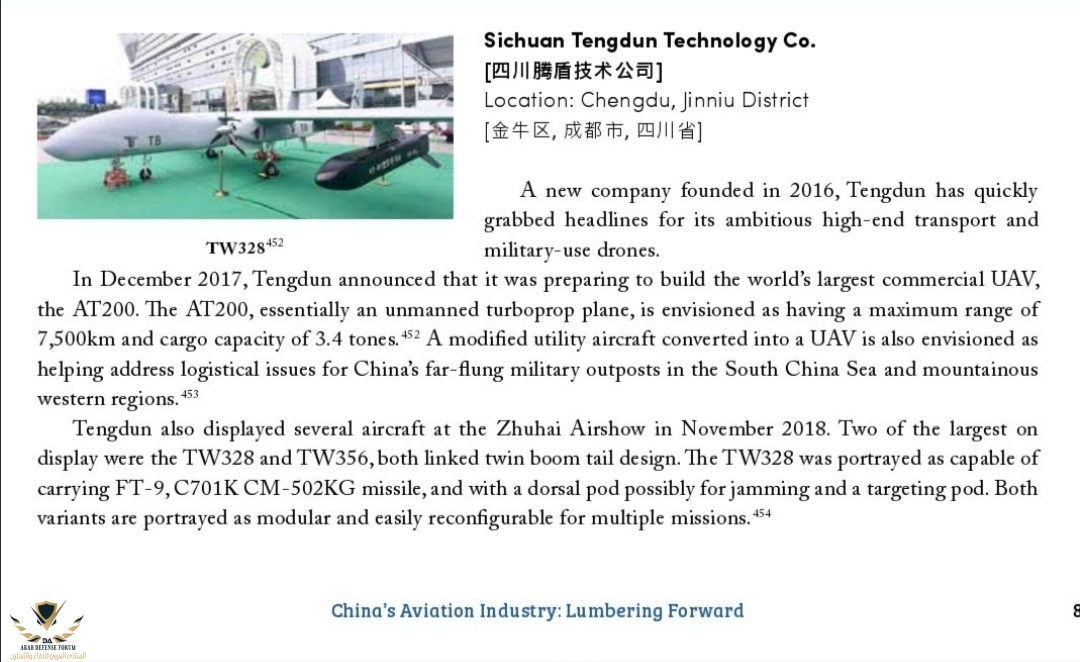

ظهر لها صور تحمل CM-502KG المماثل لـ Spike NLOS وايضاً C701K البحري
كما تستطيع حمل عائلة AR-1,2,3,4
حمولتها الحرة 1,500KG وهو رقم كبير بالنسبة للدرونات ، وسيعطيها مساحة لحمل ما لذ وطاب من اليكترونيات
وذخائر مختلفة ، تصل حتى لصواريخ ثقيلة وصناديق الـ cargo





كما انها قادرة على حمل بود تشويش وبود استهداف






بمقارنة العقاب مع مثيلاتها في المنطقة " تركيا "

الدرون
الارتفاع الاعلى
المدى
ساعات العمل
وزن الاقلاع الاقصى - الحموله
العقاب-1
8,000m
7,500km
35
2,800kg - 1,000kg
مسلحة ANKA AKSUNGUR
7620m
6,500km
12
3,300kg - 750kg
استطلاع ANKA AKSUNGUR
10,668m
6,500km
24
3,300kg - 150kg
العقاب-2
9,500m
7,500km
35
3,200kg - 1,500kg


بعيداً عن الموضوع .. الطائرة هذه تعتبر المفضلة ومعشوقتي الخاصة



التعديل الأخير:
تحفة مبارك للمملكة عليها سؤال الذخيرة المرفقة هل ايضا صناعة سعودية وتم نقل تقنيتها ام مايزال

تحفة مبارك للمملكة عليها سؤال الذخيرة المرفقة هل ايضا صناعة سعودية وتم نقل تقنيتها ام مايزال


الطياره مازالت تحت التجارب ، لم يظهر شيء عن الذخائر التي ستصنع بالسعودية ولكن مبدئياً
هناك Ft-9 , Ar-1 تصنع من زمان في KACST بجانب Matar-4 وتستخدم في المسيرة صقر .. الباقي إن شاء الله يجي
.​

التعديل الأخير:

الطياره مازالت تحت التجارب ، لم يظهر شيء عن الذخائر التي ستصنع بالسعودية ولكن مبدئياً
هناك Ft-9 , Ar-1 تصنع من زمان وتستخدم في صقر .. الباقي إن شاء الله يجي
.​
شيء رائع لكن التوسيع والتنويع في الذخائر امر ضروري لكم ولنا :مخ: لهذا اطمأن خصوصا الشبيه بسبايك

جماعتنا شادين حيلهم في مجال المسيّرات بشكل مكثّف
أعتقد خلال عقد من الآن سنصبح أكبر مشغّل لطائرات الدرون على مستوى العالم بعد الصين وأمريكا?


الطياره مازالت تحت التجارب ، لم يظهر شيء عن الذخائر التي ستصنع بالسعودية ولكن مبدئياً
هناك Ft-9 , Ar-1 تصنع من زمان في KACST بجانب Matar-4 وتستخدم في المسيرة صقر .. الباقي إن شاء الله يجي
.​
هل هيا افضل ام طائرة انترا ؟

هل هيا افضل ام طائرة انترا ؟


كل وحده ولها مهامها ، هذي اكبر حجماً وحمولة وايضاً متعددة الاستخدام والذخائر.
اعتقد المسيرة هبوب من انترا ممتازة ، وحتى صقر بأصداراتها.

انترا ، KACST ، مركز الامير سلطان للبحوث الدفاعية ، Barq ، تقنية علم وغيرهم
كل واحد له مشروعه الخاص وبالنهاية نحن المستفيدين.

كل وحدة لها ميزتها واستخدامها ، والمهم نستفيد من تجارب التوطين والصناعة ونستمر بهالمكان
لان المستقبل القادم للدرونات .. ويجب ان نكون من السباقين فيه.

ماشاء الله تبارك الله
FAR NEWS @Serbouti واللهى واللهى لو الامر بيدي كان اهديت المغرب خط انتاج لحاله ❤️
شكرا على موضوعك بابراز جانب من جهود السعودية في نقل التقنية وتطويرها

ماشاء الله تبارك الله
FAR NEWS @Serbouti واللهى واللهى لو الامر بيدي كان اهديت المغرب خط انتاج لحاله ❤
شكرا على موضوعك بابراز جانب من جهود السعودية في نقل التقنية وتطويرها
نسخ قرود ههههههههههه

طير حر @طير حر اتذكر المحركات أصلها الماني بنقل تقنية صحيح؟ اتذكر لك مشاركة عن هذه المحركات

قوات الجو بالعالم تتجه الى الاعتماد بشكل كبير

في عملياته على طائرات بدون طيار فاتجاه بلدي

اليها وبهذه القوه عمل جبار وموفق باذن الله

تخيلو بيرقدار المحدودة القدرات والمدى والحمولة ومافعلت بالدفاعات القصيرة

فما الذي ستفعله هذه العملاقة بكل شيء
حمولة وتجهيز ومدى كبير للغاية وتسليح متنوع جدا

ضربة موفقة للمملكة السعودية

الان هل نحن نشارك في التطوير والابحاث لهذه الطائره ام نقلنا تقنيتها وهي شبه جاهزه للانتاج ؟

سؤال محيرني هل طائرات الدرون لها حماية ذاتيه من الصواريخ الحرارية والرادارية
