تحقيق ومقارنة: محركات صواريخ الكروز والدرونات السعودية

[مفكر]

ياكثر ماشفنا مواضيع عن محركاتنا التوربونية وماشفنا اي شي على ارض الواقع
الى متى من 2018 وانا اتابع الموضوع

ياليت احد يفيدني في استخدماتها الحاليه ؟

!!!!!

كيف ماشفت شيء ؟

وهذا شنو ؟

المحرك امام عيونك

استخدامه امر ثاني تماما ومشروع اخر



[مفكر]

مشروع المحرك السعودي مشروع مكتمل ولله الحمد علة ارض الواقع.

وهنا ينتهي المشروع والفريق الفني من عملهم.


عملية استخدام المحرك هذه للعميل ( شركة x قررت تبني صاروخ مضاد سفن او كروز فتبحث عن محركات وبامكانها استخدام المحرك السعودي)


شركة قررت تبني طائرة صغيره او غيره


الاستخدام من يحدده هو العميل وليس فريق المحرك.


يجب ان يفهم اسس المشاريع العلمية والصناعية

تحياتي



[abokhaled]

!!!!!

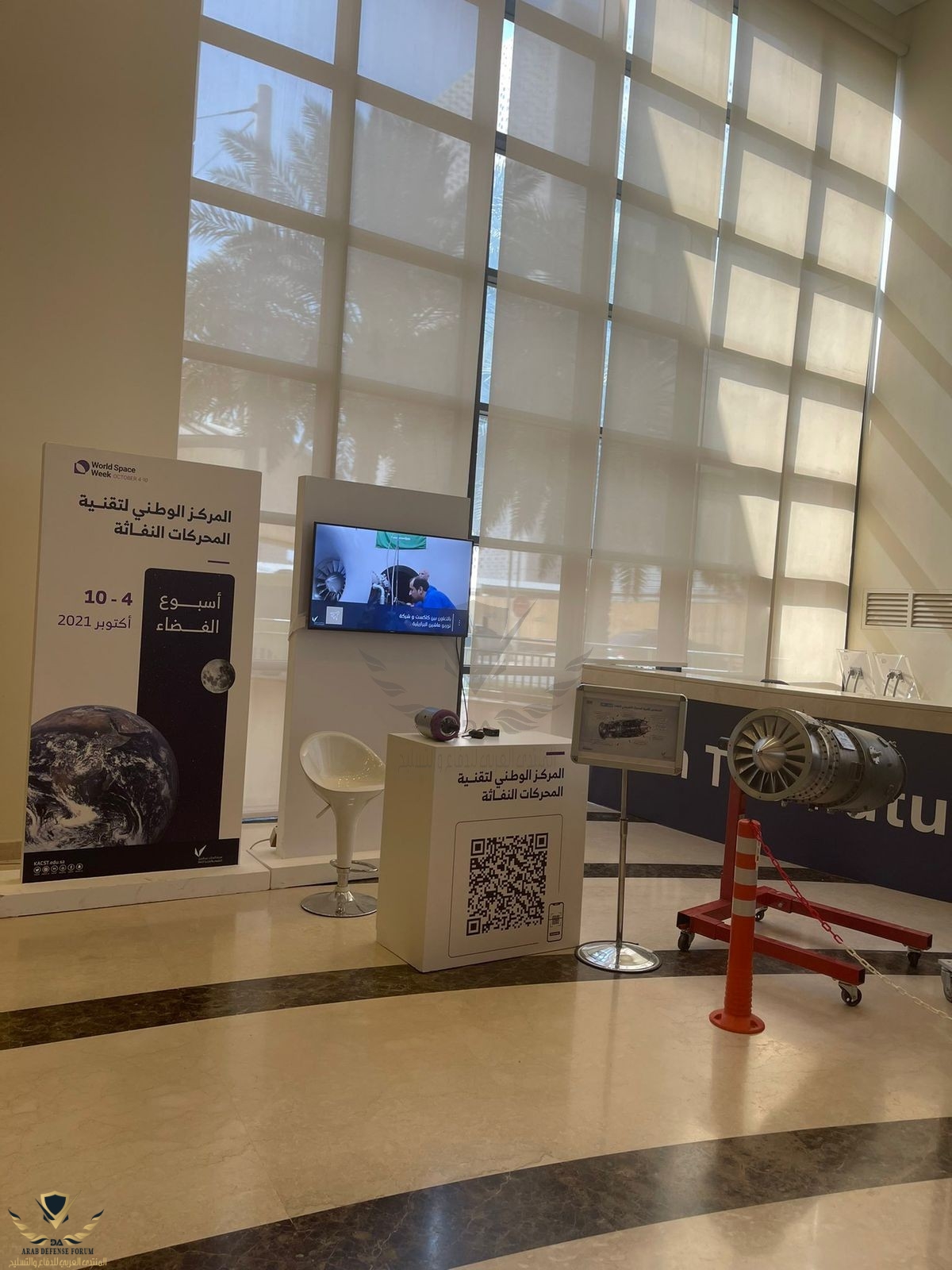

كيف ماشفت شيء ؟

وهذا شنو ؟

المحرك امام عيونك

مشاهدة المرفق 440652



استخدامه امر ثاني تماما ومشروع اخر

شسم المحرك اخوي و وين المصنع ؟
و هل في اي اجهات يستخدمة او يطلبه ؟



[الجراح]

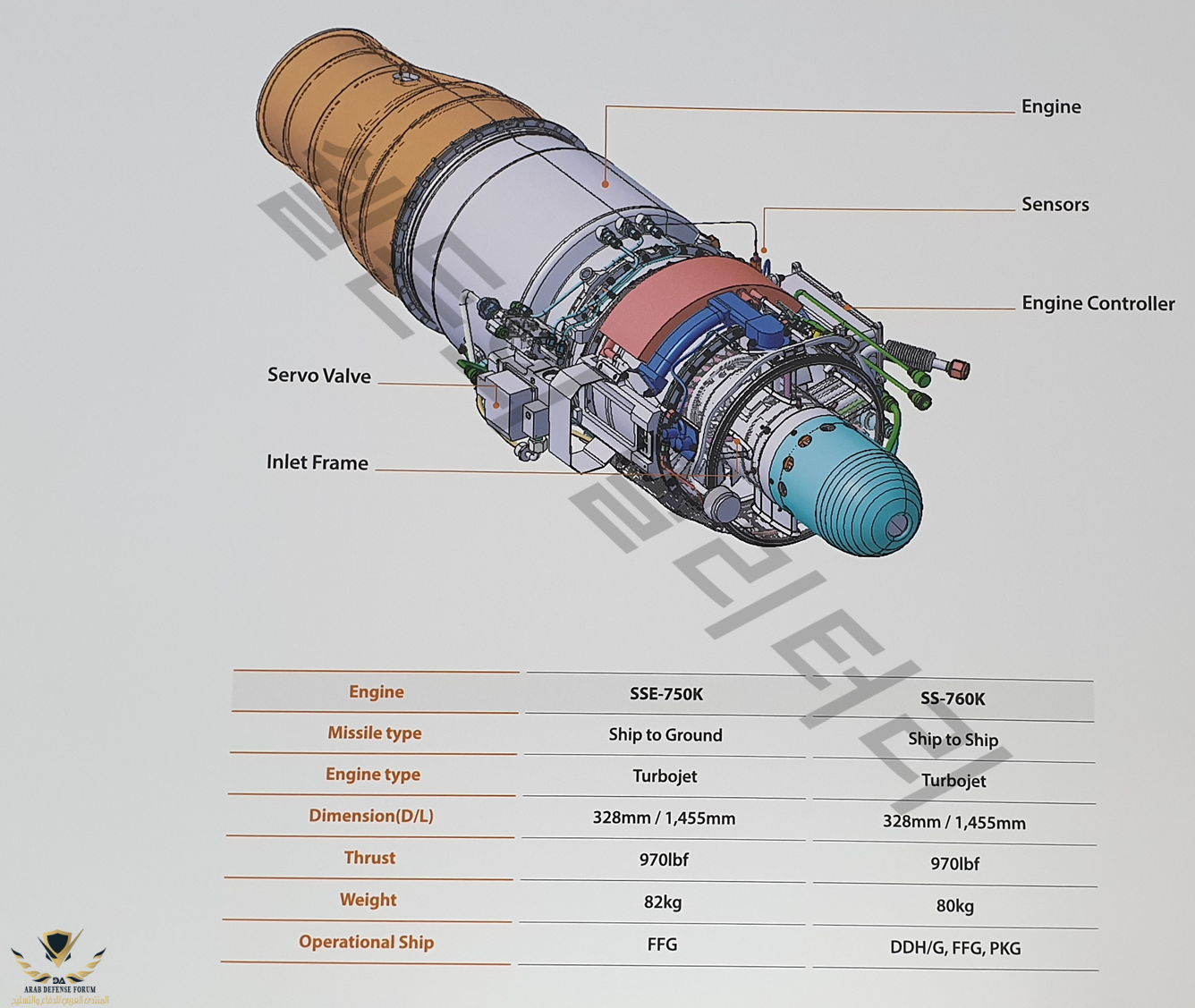

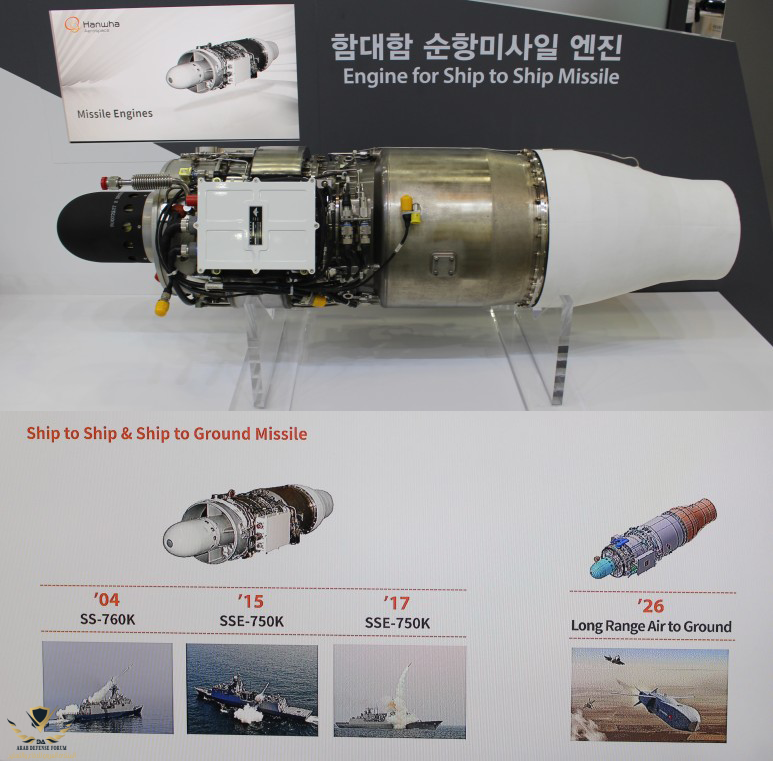

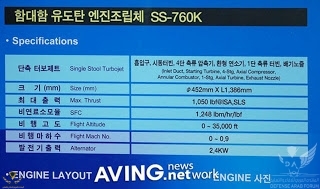

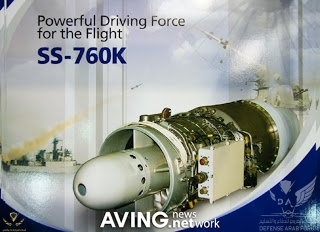

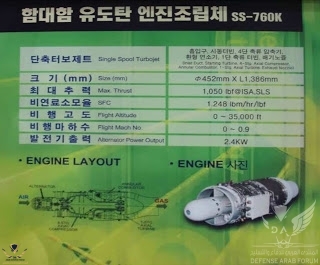

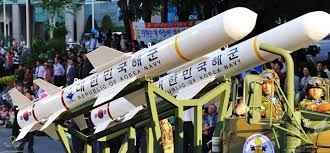

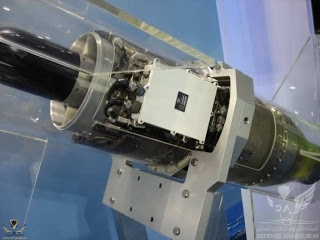

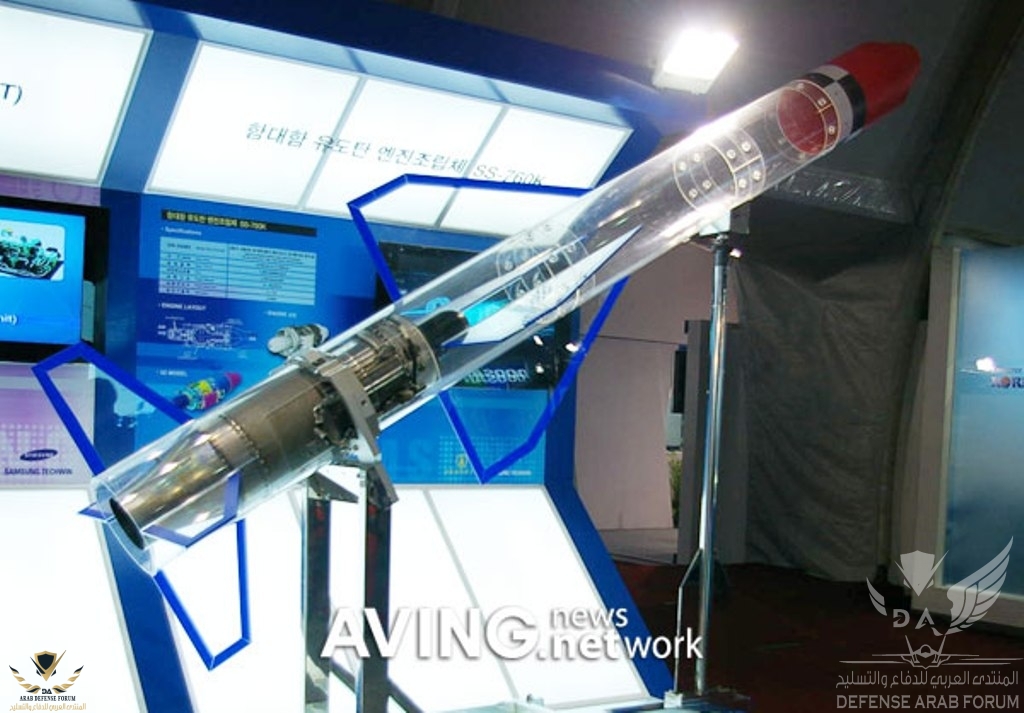

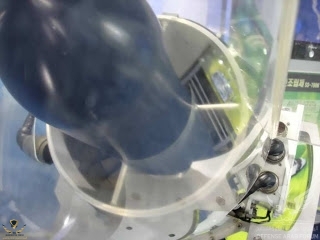

تستخدم صواريخ الكروز الكورية الجنوبية محرك Turbojet كوري الصنع SS-760K



مشاهدة المرفق 246473


مشاهدة المرفق 246474


مشاهدة المرفق 246475

مشاهدة المرفق 246476

مشاهدة المرفق 246477

مشاهدة المرفق 246478

مشاهدة المرفق 246523

مشاهدة المرفق 246524

مشاهدة المرفق 246525

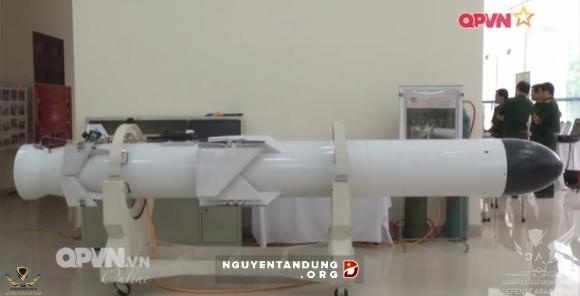

فيتنام تتفاوض مع كوريا على نقل تقنيات المحرك للعمل على صاروخ KCT-15
الذي تقوم بتطويره فيتنام لمهام anti-ship


مشاهدة المرفق 246526



بالمقارنة مع المحرك السعودي Tj-1000

​

بلد الصنع​	اسم المحرك​	قوة الدفع Kn​	الوزن Kg​	الطول mm​	عرض المقطع mm​	عدد مراحل الضاغط​
السعودية​	Tj-1000​	4.4​	70​	870​	325​	4​
إيران​	TOLOO-4​	3.45​	56​	1130-1330​	330​	3​
تركيا​	KTJ-3200​	3.2​	48​	700​	300​	4​
فرنسا​	TRI-60-5​	4.4​	61.2​	851​	348​	3*​
كوريا​	SSE-670K​	4.6​	80​	1366​	452​	4​

*المحرك الفرنسي الاحدث لديه 4 مراحل للضاغط.​

​



[TipPz]

شسم المحرك اخوي و وين المصنع ؟
و هل في اي اجهات يستخدمة او يطلبه ؟

TKF-500 صناعة سعودية برازيلية

تصنيع اول محرك توربيني نفاث مشترك بين السعودية و البرازيل

أعلنت مدنية الملك عبدالعزيز للعلوم والتقنية بتعاون مع دولة البرازيل بأول محرك توربيني نفاث يستخدم في مجال المدني و العسكري بأسم TKF-500

defense-arab.com



[abokhaled]

TKF-500 صناعة سعودية برازيلية

تصنيع اول محرك توربيني نفاث مشترك بين السعودية و البرازيل

أعلنت مدنية الملك عبدالعزيز للعلوم والتقنية بتعاون مع دولة البرازيل بأول محرك توربيني نفاث يستخدم في مجال المدني و العسكري بأسم TKF-500

defense-arab.com

مشكورررر
خطوة ممتازة جداااااا



[الجراح]

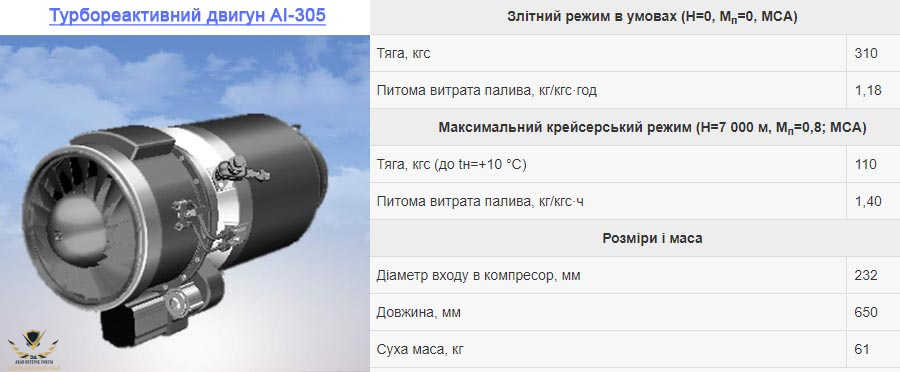

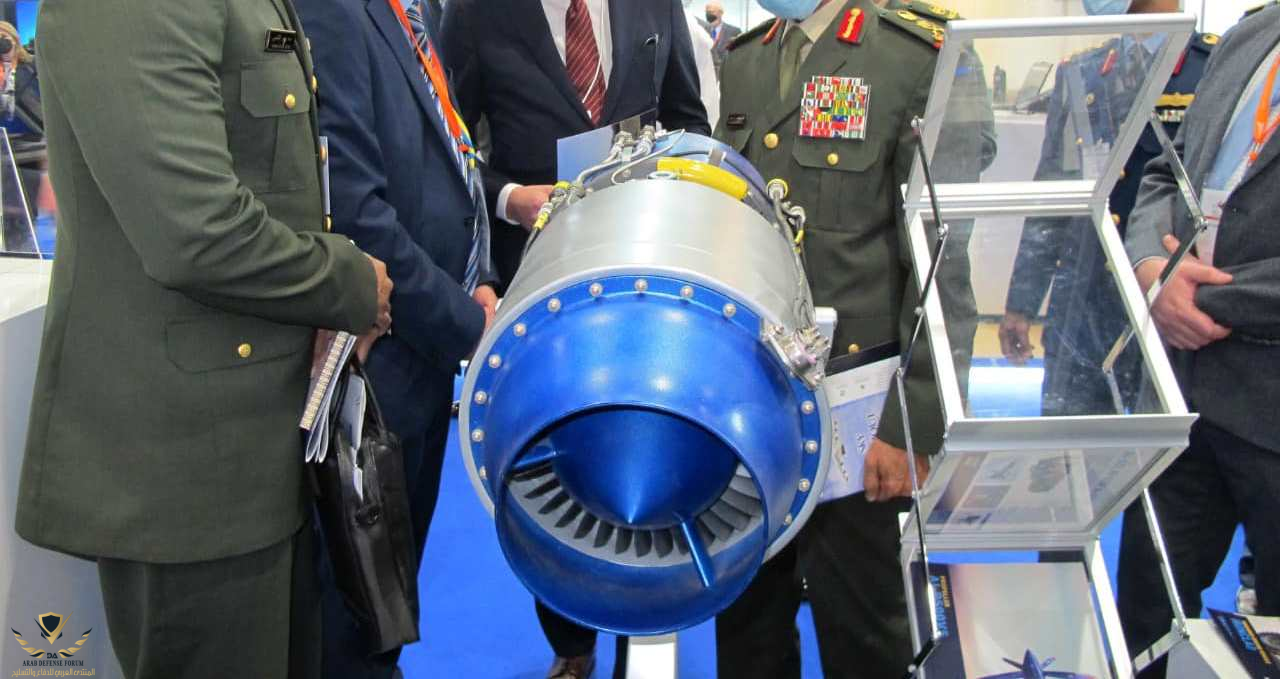

K khalaf المحرك حديث АІ-305 ​



[ابو حمد123]

مشاهدة المرفق 459475

K khalaf المحرك حديث АІ-305 ​

اعطينا معلومات عنه



[الجراح]

اعطينا معلومات عنه

AI-305 Turbofan​

AI-305 Turbofan | Ivchenko-Progress SE

ivchenko-progress.com



[Travis]

مقطع تم عرضه مسبقا لأختبار محرك وقود صلب (صاروخي) في مدينة الملك عبدالعزيز للعلوم والتقنية.
محرك صاروخ M-4

المصدر حساب
@Outofthehook



[Saudi silent]

مقطع تم عرضه مسبقا لأختبار محرك وقود صلب (صاروخي) في مدينة الملك عبدالعزيز للعلوم والتقنية.
محرك صاروخ M-4
مشاهدة المرفق 487708
المصدر حساب
@Outofthehook

رائع



[آلـــديَجۆر]

اختبارات على انضمة FADEC في محرك Tj-1000 قبل اسبوعين


رابط الفيديو



[الجراح]

AI-350 Turbofan

https://www.ukrspecexport.com/uploads/redactor/19%20USE_UMEX_AI-350_PRINT.pdf



[الدوسري M]

ان شاء الله يدخل الانتاج الكمي



[الجراح]

AI-305 Turbofan​



[-F15D-]



[Saudi silent]

مشاهدة المرفق 607892

الصورة هذي مفروض تكتب عليها +18 .. بتحرق ناس واجد



[الدوسري M]

الصورة هذي مفروض تكتب عليها +18 .. بتحرق ناس واجد

ليش ؟



[-F15D-]

الصورة هذي مفروض تكتب عليها +18 .. بتحرق ناس واجد

ايش نوع المحرك​

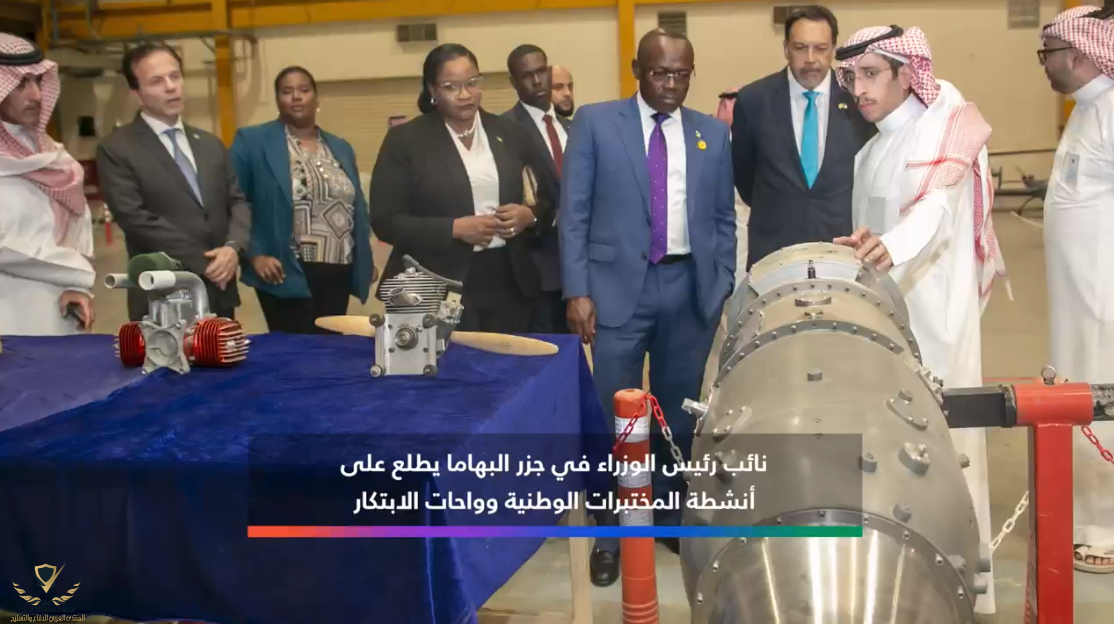

من زيارة ماجد الحقيل لمدينة الملك عبدالعزيز للعلوم والتقنية​



[Saudi silent]

ايش نوع المحرك

من زيارة ماجد الحقيل لمدينة الملك عبدالعزيز للعلوم والتقنية

يبدو انه TK-200 هو بالمناسبة نسخة سعودية من P200SX
بقوة دفع 230N , العمل عليه كان يتم من 2016 وفي ذلك الوقت
كان أول تصريح رسمي يخص هذا المحرك.

​

ليش ؟​

يظهر فيها محركات مكبسية بهندسة عكسية + محرك نفاث وجميعها سعودية الصنع
استغرق العمل عليها وقت ليس بالقليل حتى ان الاجزاء الدقيقة لتلك المحركات
تٌصنع محلياً بمواد محلية.

المحركات تستخدم للدرونات والصواريخ بما فيها الكروز
والطائرات النفاثة صغيرة الحجم​
