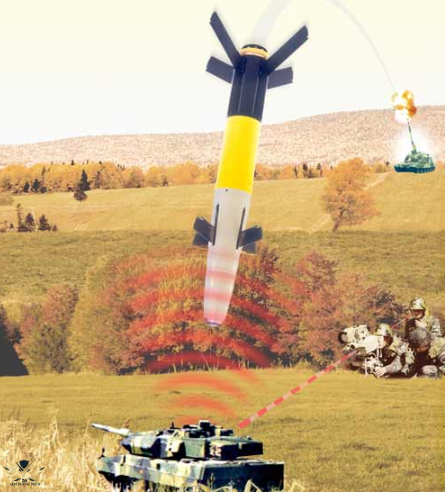

صمم مجمع التحكم الألي Malakhit من طرف مكتب تصميم المعدات KBP لتوفير السيطرة و التحكم في اطلاق النار لوحدات المدفعية بأستخدام القذائف الموجهة بالليزر ذات الباحث شبه نشط بالإضافة للذخائر التقليدية .
في ساحة المعركة يوفر نظام Malakhit :
- كشف و تحديد الأهداف ليلا و نهارا .
- قياس مدى و احداثيات الأهداف المستهدفة الثابتة و المتحركة .
- تحديد الهدف ( اضاءته بالليزر ).
- تبادل البيانات ، الإحداثيات و الأوامر بين موقع الرصد المتقدم و مركز القيادة و بطاريات المدفعية .
- حساب اعدادات اطلاق النار .
- تسليم اعدادات اطلاق النار للمدفعية و مدخلات الإعداد الألي ( مهمة الرحلة ) في الذخيرة الموجهة .
المواصفات الرئيسية :
- مدى تحديد الهدف
دبابة حتى 7 كلم نهارا و 4 كلم ليلا .
هدف كبير كبناء أو زورق ساحلي حتى 15 كلم .
- الوزن
28.9 كلغ أثناء العمل نهارا .
37.6 كلغ عند العمل ليلا ( يتم اضافة نظام تصوير حراري ).

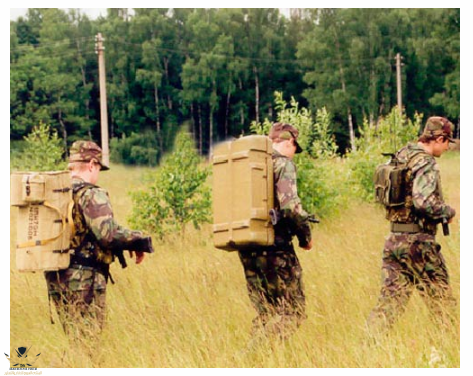

-تنقل المنظومة في 3 حاويات أثناء المسير من طرف المشاة أو القوات الخاصة و الإستطلاع المتوغلة داخل أراضي العدو .
- ينتقل من حالة الراحة الى الجاهزية القتالية في ظرف 15 ثانية .
مكونات النظام :

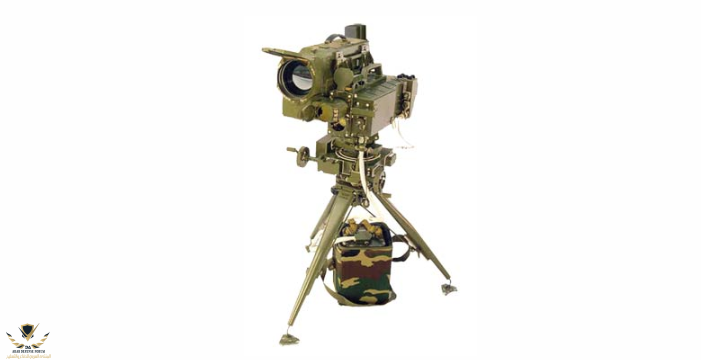

1- منصة محدد المدى/محدد الهدف بالليزر و نظام التصوير الحراري 1PN79М-3.
مجمعة على منصة واحدة بحامل ثلاثي الأرجل مع بطارية ، تستخدم من طرف وحدات المراقبة و دورها
- رصد الأهداف حتى مدى 30 كلم مع قدرة تقريب X10.
- رصد حراري حتى مدى 6 كلم .
- تحديد الإحداثيات القطبية المكانية ( المدى ، السمت ، الإرتفاع ) .

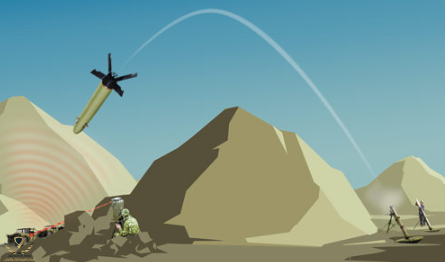

- تعيين الهدف بالليزر للذخائر التي تطلق من المدافع و الهاون .
2- أجهزة تحكم القائد

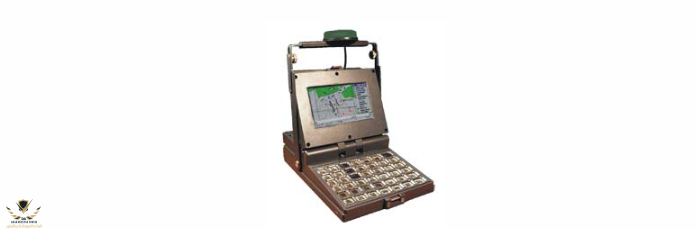

يتألف كمبيوتر التحكم من مستقبل GPS / GLONASS لتوفير احداثيات الموقع ، يستخدم من طرف وحدة المراقبة و وحدة القيادة و دوره.
- الإستقبال التلقائي لبيانات الهدف الواردة من منظومات الرصد و محدد الهدف الليزري .
- تحديد احداثيات نقطة التأثير أو توقع خط النار لإستهداف الأهداف المتحركة .
- حساب اعدادات اطلاق النار .
- التحكم في مهام بطارية المدفعية .

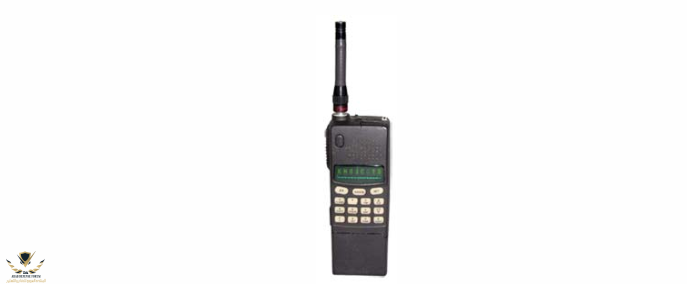

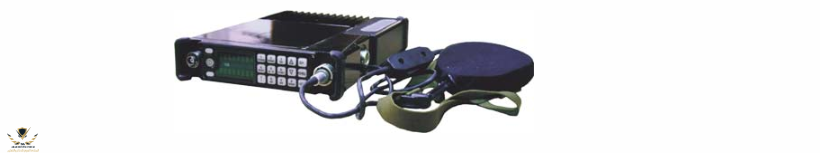

3- أجهزة راديوية
تستخدم من طرف وحدة المراقبة و وحدة القيادة لـنقل رسائل البيانات وكذلك رسائل الصوت الرقمي و التماثلي .
4- أجهزة أوامر اطلاق النار
تستخدم من طرف مركز القيادة و مشغلي بطاريات المدفعية من أجل استلام/إرسال إشارات الصوت والبيانات الرقمية لإعدادات اطلاق النار على المدفع و الذخيرة الموجهة .

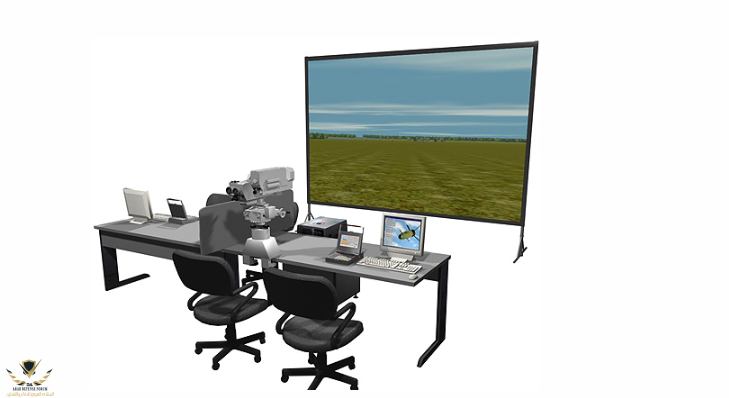

جهاز المحاكي لتوفير التدريب الفردي والجماعي و التفاعل المتكامل بين أطقم المدفعية عندما يتم استخدام قذيفة Krasnopol و نظام Malakhit
يسمح استعمال المقذوفات المدفعية الموجهة بالتقليل من عدد قطع المدفعية اللازمة بنسبة 2 الى 3 و خفض تكلفة انجاز المهمة القتالية بنسبة 5 الى 10 مرات .
المقذوفات الموجهة للمدفعية الروسية التي تستعمل نظام الأسلحة Malakhit هي :
- قذيفة Krasnopol-M2 لمدافع عيار 155 ملم بمدى 25 كلم .
- قذيفة Krasnopol لمدافع عيار 152 ملم بمدى 20 كلم .
- قذيفة Kitolov-2M لمدافع عيار 122 ملم بمدى 13.5 كلم .
- قذيفة Gran للهاون عيار 120 ملم بمدى 9 كلم .

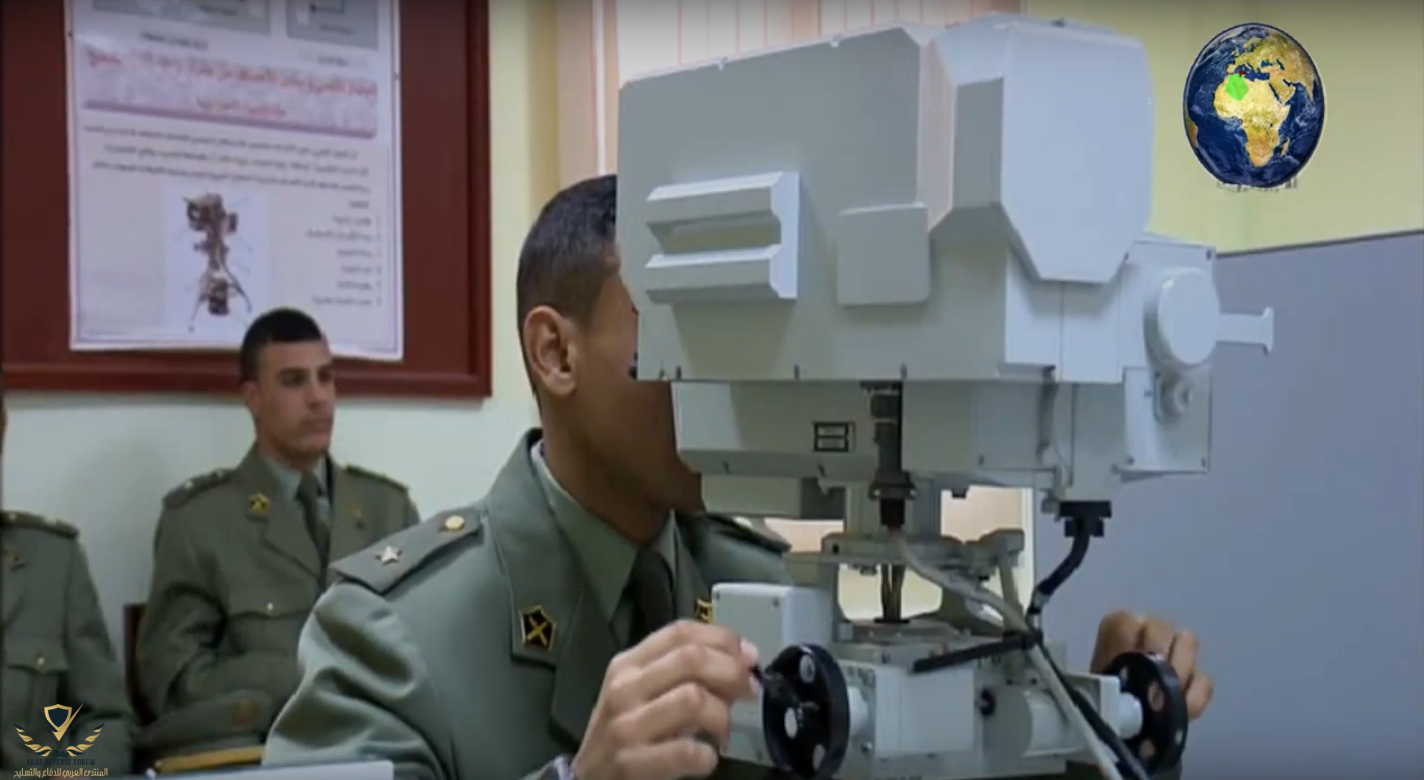

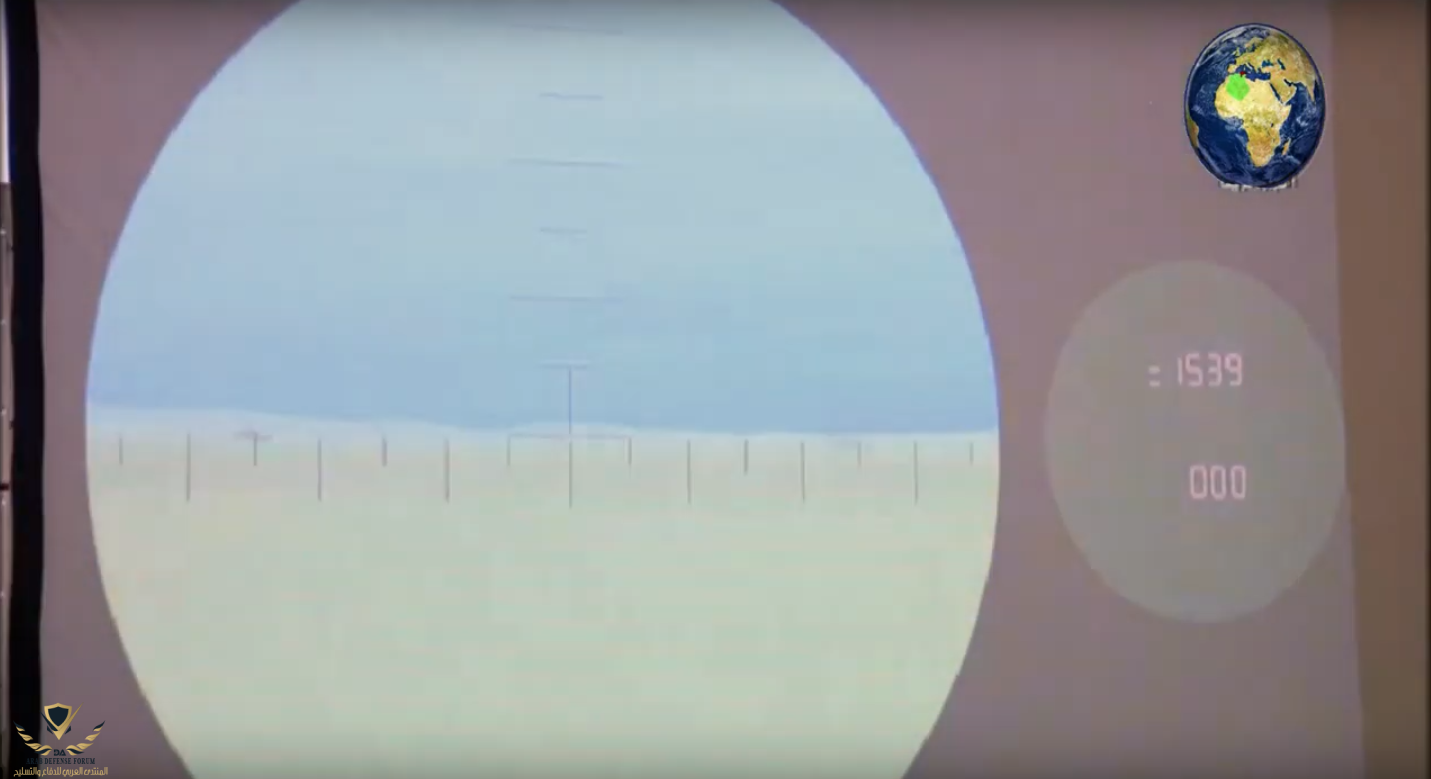

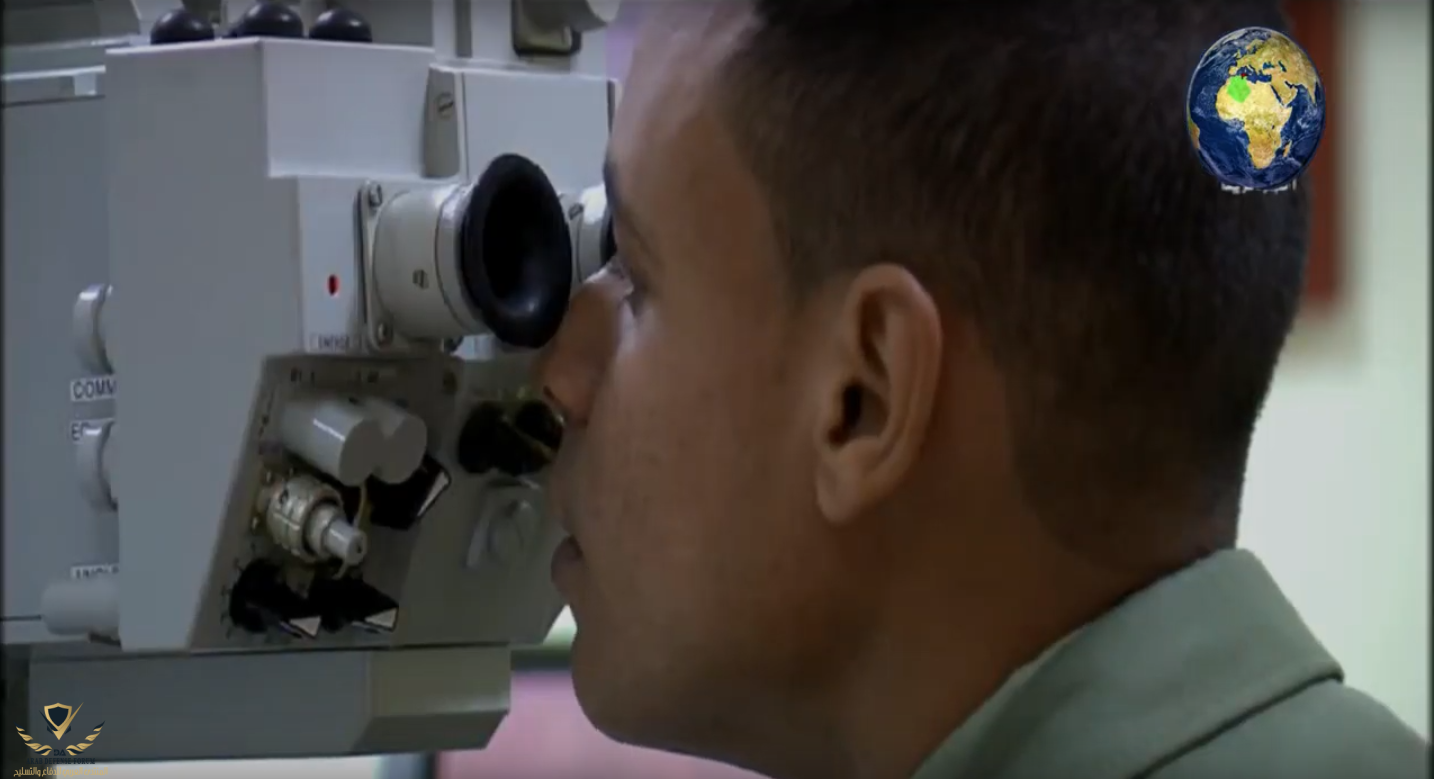

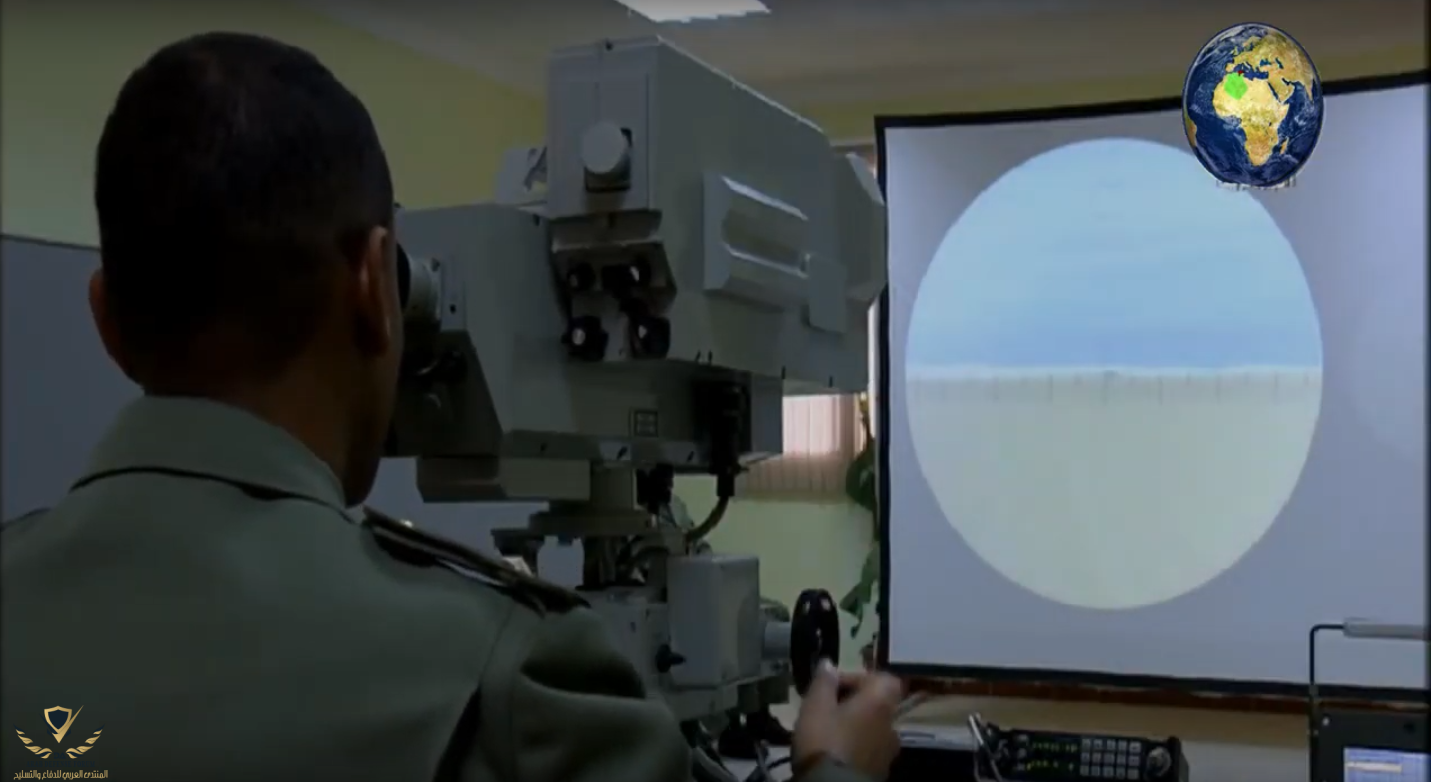

صورة لمحاكي التدريب على نظام Malakhit خلال زيارة للإعلام الجزائري للمدرسة التطبيقية لمدفعية الميدان -بوسعادة -أفريل 2014 .
في ساحة المعركة يوفر نظام Malakhit :
- كشف و تحديد الأهداف ليلا و نهارا .
- قياس مدى و احداثيات الأهداف المستهدفة الثابتة و المتحركة .
- تحديد الهدف ( اضاءته بالليزر ).
- تبادل البيانات ، الإحداثيات و الأوامر بين موقع الرصد المتقدم و مركز القيادة و بطاريات المدفعية .
- حساب اعدادات اطلاق النار .
- تسليم اعدادات اطلاق النار للمدفعية و مدخلات الإعداد الألي ( مهمة الرحلة ) في الذخيرة الموجهة .
المواصفات الرئيسية :
- مدى تحديد الهدف
دبابة حتى 7 كلم نهارا و 4 كلم ليلا .
هدف كبير كبناء أو زورق ساحلي حتى 15 كلم .
- الوزن
28.9 كلغ أثناء العمل نهارا .
37.6 كلغ عند العمل ليلا ( يتم اضافة نظام تصوير حراري ).
-تنقل المنظومة في 3 حاويات أثناء المسير من طرف المشاة أو القوات الخاصة و الإستطلاع المتوغلة داخل أراضي العدو .
- ينتقل من حالة الراحة الى الجاهزية القتالية في ظرف 15 ثانية .
مكونات النظام :
1- منصة محدد المدى/محدد الهدف بالليزر و نظام التصوير الحراري 1PN79М-3.
مجمعة على منصة واحدة بحامل ثلاثي الأرجل مع بطارية ، تستخدم من طرف وحدات المراقبة و دورها
- رصد الأهداف حتى مدى 30 كلم مع قدرة تقريب X10.
- رصد حراري حتى مدى 6 كلم .
- تحديد الإحداثيات القطبية المكانية ( المدى ، السمت ، الإرتفاع ) .
- تعيين الهدف بالليزر للذخائر التي تطلق من المدافع و الهاون .
2- أجهزة تحكم القائد
يتألف كمبيوتر التحكم من مستقبل GPS / GLONASS لتوفير احداثيات الموقع ، يستخدم من طرف وحدة المراقبة و وحدة القيادة و دوره.
- الإستقبال التلقائي لبيانات الهدف الواردة من منظومات الرصد و محدد الهدف الليزري .
- تحديد احداثيات نقطة التأثير أو توقع خط النار لإستهداف الأهداف المتحركة .
- حساب اعدادات اطلاق النار .
- التحكم في مهام بطارية المدفعية .
3- أجهزة راديوية
تستخدم من طرف وحدة المراقبة و وحدة القيادة لـنقل رسائل البيانات وكذلك رسائل الصوت الرقمي و التماثلي .
4- أجهزة أوامر اطلاق النار
تستخدم من طرف مركز القيادة و مشغلي بطاريات المدفعية من أجل استلام/إرسال إشارات الصوت والبيانات الرقمية لإعدادات اطلاق النار على المدفع و الذخيرة الموجهة .
جهاز المحاكي لتوفير التدريب الفردي والجماعي و التفاعل المتكامل بين أطقم المدفعية عندما يتم استخدام قذيفة Krasnopol و نظام Malakhit
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
يسمح استعمال المقذوفات المدفعية الموجهة بالتقليل من عدد قطع المدفعية اللازمة بنسبة 2 الى 3 و خفض تكلفة انجاز المهمة القتالية بنسبة 5 الى 10 مرات .
المقذوفات الموجهة للمدفعية الروسية التي تستعمل نظام الأسلحة Malakhit هي :
- قذيفة Krasnopol-M2 لمدافع عيار 155 ملم بمدى 25 كلم .
- قذيفة Krasnopol لمدافع عيار 152 ملم بمدى 20 كلم .
- قذيفة Kitolov-2M لمدافع عيار 122 ملم بمدى 13.5 كلم .
- قذيفة Gran للهاون عيار 120 ملم بمدى 9 كلم .
صورة لمحاكي التدريب على نظام Malakhit خلال زيارة للإعلام الجزائري للمدرسة التطبيقية لمدفعية الميدان -بوسعادة -أفريل 2014 .
