مواقع الرادار الايراني "قدير"

[aziz65dz]

مدى تغطية الرادار جيدة جدا



[ابوقحط]

الرادار الايراني قدير هو في الاصل الرادار الروسي ريزونانس ويصل مداه الى 1100 كيلومتر

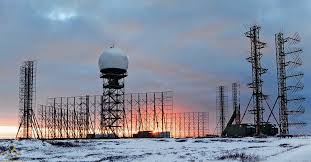

مشاهدة المرفق 184523

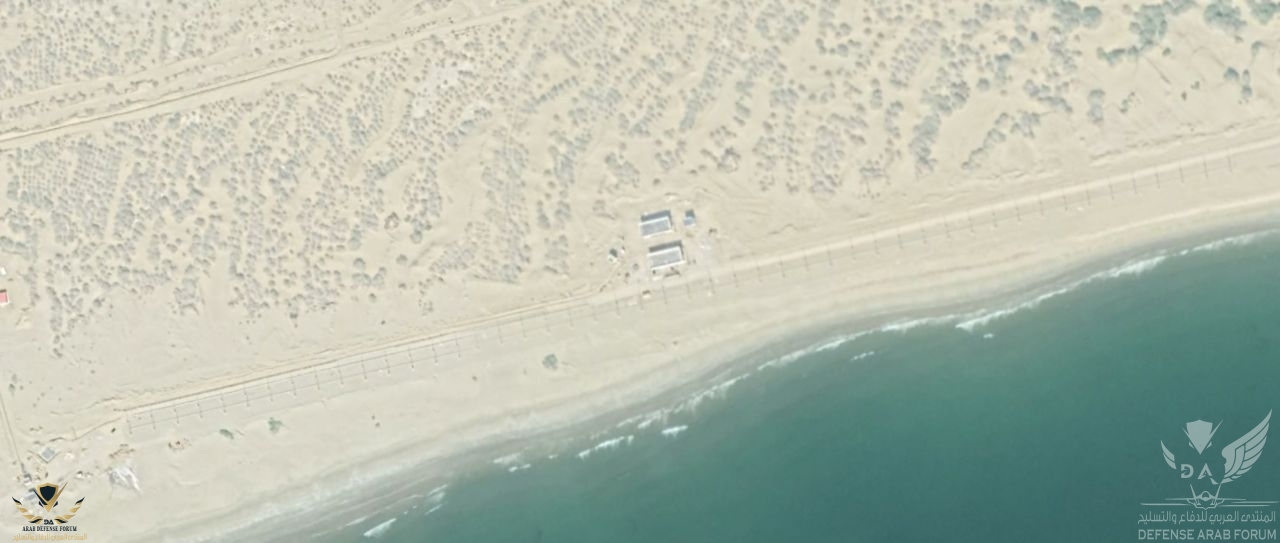

وبحسب المدون الاسباني الشهير شارلي فان الرادار منصوب في 4 مواقع وهي تغطي كما يبدو جزءا مهما من الشرق الاوسط

تغريدة تنم عن جهل مطبق لمن غرد بها
هذه الرادارات تسمى رادارات خارج مدى الافق OTH
عندما تقول انها تكشف بمدى ١١٠٠ كلم هذا ضرب من الجنون بل الصحيح انها تكشف هدف على بعد اكثر من ١٠٠٠ كلم بينما هي عمياء عن الاهداف في نطاق ١ كلم الى ١٠٠٠ كلم

في الخليج مثلا
جميع بنك الاهداف الخليجية المهددة لإيران في نطاق ٦٠٠ كلم بل اقل
اي بمعنى ان ايران لاتستطع استخدام هذا الرادار في اي مواجه مع دول الخليج او حتى مع القوات الامريكيه في الخليج العربي
ماتستطع ايران كشفه بهذا الرادار هي اهداف في افريقيا او في روسيا او حتى في المحيط المتجمد الجنوبي

هذه الرادارات كانت ثورة تقنية في زمن الخمسينيات والسيتينيات وكانت مخصصة لكشف القاذفات والصواريخ العابرة للقارات
ولكن مع بداية عصر الاقمار الصناعية وثورة الاستشعار عن بعد اصبحت هذه التقنية متخلفة وليست مجدية عسكريا

في الولايات المتحدة مثلا تم تدمير أغلبيه هذه الرادارات في الالفية الجديدة وتم أعتبارها تقنية غير مجدية

in July 2005 the U.S. Air Force Air Combat Command published a "Final Environmental Assessment for Equipment Removal at Over-the-Horizon Backscatter Radar - West Coast Facilities".A final decision was made to remove all radar equipment at the west coast sector's transmitter site at Christmas Valley Air Force Station outside Christmas Valley, Oregon and its receiver site near Tulelake, California. This work was completed by July 2007 with the demolition and removal of the antenna arrays, /QUOTE]

ا

مجرد بحث بسيط في المنتدى عن مواضيع كتبها اساتذه ودكاتره ومختصين وخبراء زاروا هذا المنتدى في سنوات ماضيه ونثروا علمهم ومعرفتهم بهذا المجال مشكورين كافيه ان تعطي الزائر معرفه جيده عن هذه الدعاية السخيفة التي تطلقها ايران وجهلتها عن تقنياتهم المتخلفه والعتيقة ويصورونها في عيون المتلقي كتقنيه اسطوريه والحقيقة عكس ذات تماما

مجرد معلومة

وشكرا​



[ARASHI.]

تغريدة تنم عن جهل مطبق لمن غرد بها
هذه الرادارات تسمى رادارات خارج مدى الافق OTH
عندما تقول انها تكشف بمدى ١١٠٠ كلم هذا ضرب من الجنون بل الصحيح انها تكشف هدف على بعد اكثر من ١٠٠٠ كلم بينما هي عمياء عن الاهداف في نطاق ١ كلم الى ١٠٠٠ كلم

في الخليج مثلا
جميع بنك الاهداف الخليجية المهددة لإيران في نطاق ٦٠٠ كلم بل اقل
اي بمعنى ان ايران لاتستطع استخدام هذا الرادار في اي مواجه مع دول الخليج او حتى مع القوات الامريكيه في الخليج العربي
ماتستطع ايران كشفه بهذا الرادار هي اهداف في افريقيا او في روسيا او حتى في المحيط المتجمد الجنوبي

هذه الرادارات كانت ثورة تقنية في زمن الخمسينيات والسيتينيات وكانت مخصصة لكشف القاذفات والصواريخ العابرة للقارات
ولكن مع بداية عصر الاقمار الصناعية وثورة الاستشعار عن بعد اصبحت هذه التقنية متخلفة وليست مجدية عسكريا

في الولايات المتحدة مثلا تم تدمير أغلبيه هذه الرادارات في الالفية الجديدة وتم أعتبارها تقنية غير مجدية




مجرد بحث بسيط في المنتدى عن مواضيع كتبها اساتذه ودكاتره ومختصين وخبراء زاروا هذا المنتدى في سنوات ماضيه ونثروا علمهم ومعرفتهم بهذا المجال مشكورين كافيه ان تعطي الزائر معرفه جيده عن هذه الدعاية السخيفة التي تطلقها ايران وجهلتها عن تقنياتهم المتخلفه والعتيقة ويصورونها في عيون المتلقي كتقنيه اسطوريه والحقيقة عكس ذات تماما

مجرد معلومة

وشكرا​

بالعكس هذه الردارات في الحقيقة هي من الاشياء التي تجعل الولايات المتحدة و الدول الاخرى تلزم اماكنها. هذه الرادارات هي ليست قديمة عمليا بل تم استبدالها بطائرات الانذار المبكر و الحقيقة ان رادارات الكشف ما وراء الأفق مازالت تعمل و ايضا مازالت تبنى في العديد من البلدان منها الصين و روسيا و الولايات المتحدة بعد اكتشاف قدرتها على كشف المقاتلات الشبحية لذى فايران هنا تواكب العصر في الحقيقة و لا اعلم من اين اتيت بمعلومة انها تقنية متخلفة و يتم تدميرها لأن الدول العظمى مازالت تبني هذه الرادارات و بكثرة . الصورة التي ارفقتها بموضوعك هي في الحقيقة مخادعة نوعا ما اولا فزاوية بث الموجات تحدث في رقعة موسعة جدا بدرجة 360 مغطية بذالك المجال التي تنطلق منه نحو طبقة الايونسفير مما يعطيك ردارا بمدى 300 كلم و ليس هذا فحسب بل ايضا نقطة انعكاس هذه الموجات انطلاقا من طبقة الايونسفير نحو الارض فكلها مدى يمكن رصد القطع و الطائرات المعادية فيه. هنا فقد اغفلت امرا مهما و هو ان مواقع الرادارات تتواجد في اماكن و يتم تعديل زوايا بث الموجات لكي تغطي كل واحدة النقط العمياء للرادار الاخر و بالتالي فمجال التغطية قد يشمل ليس ايران فحسب بل اجزاء شاسعة من اوروبا، اسيا و افريقيا. ايران بهذا الردار قادرة على رصد المقاتلات وهي تنطلق من قواعدها اضافة للقطع الحربية و هذا النظام الراداري هو ما سينذر ايران بهجوم قبل 3 الاف كلم من وصول الهجوم اذ اخدنا بعين الاعتبار المدى التي تدعي ايران و هو في الحقيقة قابل للتصديق نظرا لكون بريطانيا كانت ترصد القاذفات الروسية في اقصى شرق روسيا ايام الحرب الباردة.



[Hegesias]

بالعكس هذه الردارات في الحقيقة هي من الاشياء التي تجعل الولايات المتحدة و الدول الاخرى تلزم اماكنها. هذه الرادارات هي ليست قديمة عمليا بل تم استبدالها بطائرات الانذار المبكر و الحقيقة ان رادارات الكشف ما وراء الأفق مازالت تعمل و ايضا مازالت تبنى في العديد من البلدان منها الصين و روسيا و الولايات المتحدة بعد اكتشاف قدرتها على كشف المقاتلات الشبحية لذى فايران هنا تواكب العصر في الحقيقة و لا اعلم من اين اتيت بمعلومة انها تقنية متخلفة و يتم تدميرها لأن الدول العظمى مازالت تبني هذه الرادارات و بكثرة . الصورة التي ارفقتها بموضوعك هي في الحقيقة مخادعة نوعا ما اولا فزاوية بث الموجات تحدث في رقعة موسعة جدا بدرجة 360 مغطية بذالك المجال التي تنطلق منه نحو طبقة الايونسفير مما يعطيك ردارا بمدى 300 كلم و ليس هذا فحسب بل ايضا نقطة انعكاس هذه الموجات انطلاقا من طبقة الايونسفير نحو الارض فكلها مدى يمكن رصد القطع و الطائرات المعادية فيه. هنا فقد اغفلت امرا مهما و هو ان مواقع الرادارات تتواجد في اماكن و يتم تعديل زوايا بث الموجات لكي تغطي كل واحدة النقط العمياء للرادار الاخر و بالتالي فمجال التغطية قد يشمل ليس ايران فحسب بل اجزاء شاسعة من اوروبا، اسيا و افريقيا. ايران بهذا الردار قادرة على رصد المقاتلات وهي تنطلق من قواعدها اضافة للقطع الحربية و هذا النظام الراداري هو ما سينذر ايران بهجوم قبل 3 الاف كلم من وصول الهجوم اذ اخدنا بعين الاعتبار المدى التي تدعي ايران و هو في الحقيقة قابل للتصديق نظرا لكون بريطانيا كانت ترصد القاذفات الروسية في اقصى شرق روسيا ايام الحرب الباردة.

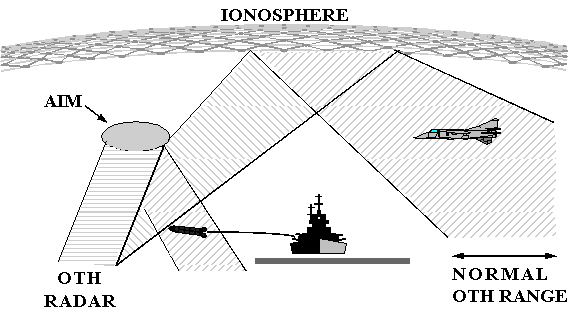

مشاهدة المرفق 184789

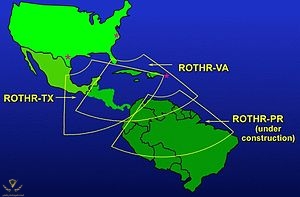

مشاهدة المرفق 184794

بعد بحث قصير, يبدو ان الصوره ليست بالسهوله التي تصفها
يوجد حد اعلى للزاويه التى يمكن توجيه الشعاع عبرها لحصول الانعكاس من الايونوسفير, اذا تجاوزتها سيخترق الشعاع الايونوسفير و ينطلق للفضاء, كما ان نوع الموجات للرصد القصير يجب ان تكون عاليه التردد, اى نظام جديد كليا
لينك لنظامين في الصين باستخدام ترددات مختلفه, للمراقبه الساحليه بالاضافه للمراقبه خلف الافق

Over-The-Horizon Surface Wave Radar (HFSWR)

www.globalsecurity.org



[ابن جلا]

الايرانيين شغالين صبغ بالمعدات الروسية على اساس انها صناعات ايرانية

براميل الطلاء في خدمة البروبغندا الايرانية

انتبه لا يسبغوا الخبراء والعمال الروس الذين يعملون بالمحطات النووية في ايران بالذات بو شهر



[ALGERIAN SU57]

تغريدة تنم عن جهل مطبق لمن غرد بها
هذه الرادارات تسمى رادارات خارج مدى الافق OTH
عندما تقول انها تكشف بمدى ١١٠٠ كلم هذا ضرب من الجنون بل الصحيح انها تكشف هدف على بعد اكثر من ١٠٠٠ كلم بينما هي عمياء عن الاهداف في نطاق ١ كلم الى ١٠٠٠ كلم

في الخليج مثلا
جميع بنك الاهداف الخليجية المهددة لإيران في نطاق ٦٠٠ كلم بل اقل
اي بمعنى ان ايران لاتستطع استخدام هذا الرادار في اي مواجه مع دول الخليج او حتى مع القوات الامريكيه في الخليج العربي
ماتستطع ايران كشفه بهذا الرادار هي اهداف في افريقيا او في روسيا او حتى في المحيط المتجمد الجنوبي

هذه الرادارات كانت ثورة تقنية في زمن الخمسينيات والسيتينيات وكانت مخصصة لكشف القاذفات والصواريخ العابرة للقارات
ولكن مع بداية عصر الاقمار الصناعية وثورة الاستشعار عن بعد اصبحت هذه التقنية متخلفة وليست مجدية عسكريا

في الولايات المتحدة مثلا تم تدمير أغلبيه هذه الرادارات في الالفية الجديدة وتم أعتبارها تقنية غير مجدية




مجرد بحث بسيط في المنتدى عن مواضيع كتبها اساتذه ودكاتره ومختصين وخبراء زاروا هذا المنتدى في سنوات ماضيه ونثروا علمهم ومعرفتهم بهذا المجال مشكورين كافيه ان تعطي الزائر معرفه جيده عن هذه الدعاية السخيفة التي تطلقها ايران وجهلتها عن تقنياتهم المتخلفه والعتيقة ويصورونها في عيون المتلقي كتقنيه اسطوريه والحقيقة عكس ذات تماما

مجرد معلومة

وشكرا​

الرادارات ليست عمياء في مسافة 1 الى 1000 كيلومتر
مدى الرادار يتم التحكم به عن طريق زاوية بث الاشعاع الكهرومغناطيسي
كلما ارتفعت زاوية البث كلما كشف الرادارا مناطق قريبة منه
كما ان ريزونانس يحتوي نوعين من الهوائيات
الاول داخل القبة و هو رادار عادي و الهوائيات المنصوبة التي تشبه رادارات ماوراء الافق
يعني حتى ان وجدت منطقة عمياء في حدود 300 كيلومتر فان الهوائي العادي يغطيها
اعذرني و لكن كلامك يحمل جهلا كبيرا بالموضوع...



[TU-95-II]

الرادارات ليست عمياء في مسافة 1 الى 1000 كيلومتر
مدى الرادار يتم التحكم به عن طريق زاوية بث الاشعاع الكهرومغناطيسي
كلما ارتفعت زاوية البث كلما كشف الرادارا مناطق قريبة منه
كما ان ريزونانس يحتوي نوعين من الهوائيات
الاول داخل القبة و هو رادار عادي و الهوائيات المنصوبة التي تشبه رادارات ماوراء الافق
يعني حتى ان وجدت منطقة عمياء في حدود 300 كيلومتر فان الهوائي العادي يغطيها
اعذرني و لكن كلامك يحمل جهلا كبيرا بالموضوع...

اذا عندك كلام علمي او بمصادر تفضل اطرحه ولا ما يعتبر كلامك دليل قطعي على جهله بل هرطقه .



[ALGERIAN SU57]

اذا عندك كلام علمي او بمصادر تفضل اطرحه ولا ما يعتبر كلامك دليل قطعي على جهله بل هرطقه .

هههههههههههههههههههههههههههههه



[تلج]

تغريدة تنم عن جهل مطبق لمن غرد بها
هذه الرادارات تسمى رادارات خارج مدى الافق OTH
عندما تقول انها تكشف بمدى ١١٠٠ كلم هذا ضرب من الجنون بل الصحيح انها تكشف هدف على بعد اكثر من ١٠٠٠ كلم بينما هي عمياء عن الاهداف في نطاق ١ كلم الى ١٠٠٠ كلم

في الخليج مثلا
جميع بنك الاهداف الخليجية المهددة لإيران في نطاق ٦٠٠ كلم بل اقل
اي بمعنى ان ايران لاتستطع استخدام هذا الرادار في اي مواجه مع دول الخليج او حتى مع القوات الامريكيه في الخليج العربي
ماتستطع ايران كشفه بهذا الرادار هي اهداف في افريقيا او في روسيا او حتى في المحيط المتجمد الجنوبي

هذه الرادارات كانت ثورة تقنية في زمن الخمسينيات والسيتينيات وكانت مخصصة لكشف القاذفات والصواريخ العابرة للقارات
ولكن مع بداية عصر الاقمار الصناعية وثورة الاستشعار عن بعد اصبحت هذه التقنية متخلفة وليست مجدية عسكريا

في الولايات المتحدة مثلا تم تدمير أغلبيه هذه الرادارات في الالفية الجديدة وتم أعتبارها تقنية غير مجدية




مجرد بحث بسيط في المنتدى عن مواضيع كتبها اساتذه ودكاتره ومختصين وخبراء زاروا هذا المنتدى في سنوات ماضيه ونثروا علمهم ومعرفتهم بهذا المجال مشكورين كافيه ان تعطي الزائر معرفه جيده عن هذه الدعاية السخيفة التي تطلقها ايران وجهلتها عن تقنياتهم المتخلفه والعتيقة ويصورونها في عيون المتلقي كتقنيه اسطوريه والحقيقة عكس ذات تماما

مجرد معلومة

وشكرا​

وجود منطقة عمياء أمر طبيعي بجميع الرادارات في العالم ... ولاسباب فيزيائية وتقنية مختلفة

اما بخصوص نوع OTH
لنفرض المنطقة العمياء من ١حتى ١٠٠٠ و الكشف من ١٠٠١ حتى كم٢٠٠٠

فالمنطقة العمياء للرادار الاول تكون منطقة مكشوفة من الرادار الثاني ( اللذي خلفة )
ونفس الامر بالنسبة لتغطية الرادار الثاني و الثالث ...
لنعلم ان مسافة تباعد ٨٠٠ كم بين الرادارات امر يمكن تحقيقه بسهولة ضمن مساحة دولة ايران .

ويحتاج المهاجم الى تدمير ٣ رادارات لايجاد فجوة ...
ملاحظة الرادارات هي للكشف المبكر ... وليست رادارات اشتباك ...
لا اعتقد انها دقيقة . ولكن كشف هدف بأكثر من رادار يمكن ان يعطي المنظومة قدرة على تصحيح المعلومات...

هذه الرادارات بنيت في زمن كانت الدارات تشابهية ... ويبقى السؤال هل تم تحديث منظومة الاستقبال بدارات رقمية ؟
هل الرادارات الاربعة مرتبطة بمركز واحد لمعالجة البيانات ؟
قدرة الانذار ضد هجوم بطائرات شبح قبل ١٥ دقيقة مثلا



[ARASHI.]

بعد بحث قصير, يبدو ان الصوره ليست بالسهوله التي تصفها
يوجد حد اعلى للزاويه التى يمكن توجيه الشعاع عبرها لحصول الانعكاس من الايونوسفير, اذا تجاوزتها سيخترق الشعاع الايونوسفير و ينطلق للفضاء, كما ان نوع الموجات للرصد القصير يجب ان تكون عاليه التردد, اى نظام جديد كليا
لينك لنظامين في الصين باستخدام ترددات مختلفه, للمراقبه الساحليه بالاضافه للمراقبه خلف الافق

Over-The-Horizon Surface Wave Radar (HFSWR)

www.globalsecurity.org

اصلا فالهذا النظام يعمل جيدا بموجات عالية التردد من الستينات لذى فالموجات العالية التردد ليست اختراعا جديدا. بالنسبة للحد الأدنى للزاوية فكما قلت سابقا فكل منظومة تغطي النقط العمياء للمنظومة الأخرى و اصلا هذه المنظومات تخصصها هو الرصد و الانذار المبكر و نطاق رصدها يبدا من الحدود البرية و البحرية للدولة مما يصنع جدارا رداريا موسع لا يمكن اختراقه دون ان يتم رصدك لأن الموجات تأتي من الاعلى و ليس من الاسفل و بدن المقاتلات و السفن من الاعلى قابل للرصد. هذا النظام اصبح يستعمل من طرف الغرب للتجسس ايضا و رصد المقاتلات الشبحية و هو الآن يعود كمنظومة اقوى من طائرات الاندار المبكر نضرا للكلفة المنخفضة جدا و الكفائة و بعد بحث مدقق بدى ان ردارات الرصد ما وراء الأفق هي فالحقيقة اسلحة تفوق تملكها الدول العظمى و هي معقدة. ابحث عن نظام Skywave الفرنسي لتفهم ما اعنيه و بالمناسبة فرادار البث يستطيع الدوران وليس تابثا. التابث هو الهوائيات التي تلتقط الموجات العائدة.



[ALGERIAN SU57]



[Adel.xox]

ايران تصنع رادار جديد بطول 1km
