#وصول دفعة جديدة من منظومة الميكا للسعودية

MIA1

عضو جديد
إنضم
18 أبريل 2014
المشاركات
32,325
التفاعل
124,130 81 0
‏قاذف صواريخ الدفاع الجوي قصيرة المدى SHORAD VL-MICA التابعة للحرس للوطني
‏مع عربة التحكم TOC
‏في ميناء جدة الاسلامي


خبر جميل
فادي الشام @فادي الشام

نحتاج لمعلومات اكثر عن المنظومه


اقصى مدى: 20 كم
اقصى ارتفاع: 9,200 متر
الراس المتفجر: 12 كغ
الطاقم : 3 اشخاص


VL_Mica_Vertical_Launcher_interception_aerial_combat_missile_France_French_Defense_Industry_detail_003.jpg

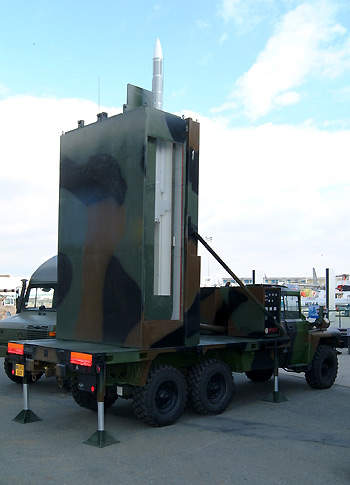

Vertical launcher unit
VL_Mica_launcher_unit_short_range_ground-to-air_defence_missile_system_France_French_Defense_Industry_front_side_view_001.jpg

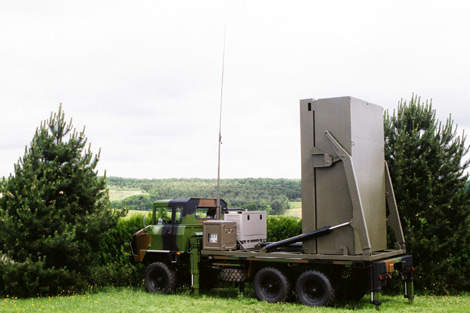

Vertical launcher unit
VL_Mica_launcher_unit_short_range_ground-to-air_defence_missile_system_France_French_Defense_Industry_rear_side_view_001.jpg


Improved Missile Control Post (IMCP)
IMCP_Improved_Missile_Control_Post_for%20VL_Mica_unit_short_range_air_defense_missile_system_detail_001.jpg
Platoon Command Post (PCP)
PCP_Platoon_Command_Post_for_VL_Mica_unit_short_range_air_defense_missile_system_detail_002.jpg

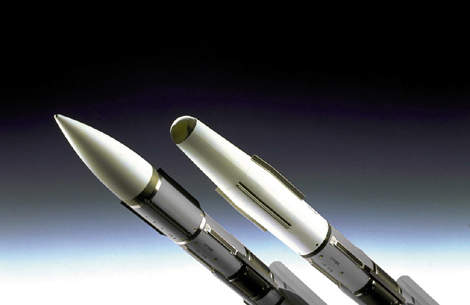

وصاروخ VL MICA هو صاروخ أرض – جو فرنسي الصنع قصير إلى متوسط المدى متعدد الأغراض. وهو مشتق من الصاروخ الشهير ميكا المخصص للعمل على متن الطائرات، وهو من إنتاج شركة MBDA، لكن تمت موائمته للعمل على منصات أرضية لذلك أطلق عليه إسم Vertical Launch Mica

مواصفات VL MICA:

  1. الوزن: 112 كلغ
  2. الطول: 3.1 م
  3. القطر: 166 مم.
مدى الإعتراض: يصل إلى 20 كلم.

وبحسب ما نقلت صفحة القوات الخاصة السعودية، هو نظام معدل للدفاع الجوي قصير المدى. ويستطيع هذا النظام اطلاق صواريخ الميكا بنوعيها الراداري والحراري .ويستطيع العمل ضد الطائرات المقاتله التي تحلق على ارتفاعات منخفض والمروحيات وايضا الصواريخ بالاضافه على الطائرات الغير ماهوله ( يعطي تغطيه 360 درجه ضد الاهداف المختلفه ).

وهذا ما يعطي فرصه لزيادة استخدام الميكا وايضا يوفر خاصية fire and forget الموجوده في الصاروخ. كما أنه يتميز بإمكانية إطلاق أكثر من صاروخ في نفس الوقت !
يحتوي النظام على صواريخ ذات نمطي توجيه:
– نمط MICA /RF : وهي النسخة من صاروخ ميكا المزودة برأس باحث ألكترو مغناطيسي وهي ذات توجيه إيجابي .
– نمط MICA /IR : وهي النسخة من صاروخ ميكا المزودة برأس باحث تصويري بالأشعة تحت الحمراء .
– تختلف النسختان عن بعضهما البعض بالرأس الباحث وطريقة مقاومة الإعاقة:

طريقة التوجيه والأطلاق:
يقوم حاسوب منظومة الدفاع الجوي بإنزال المعلومات عن الهدف إلى ذاكرة الصاروخ من الرادار وينطلق الصاروخ ويوجه نفسه نحو الهدف ـ ( اي كما يقال :: اضرب و انسى اي انه ذاتي التوجيه لا يحتاج لمنصات الدفاع الجوي بعد إطلاقه في التوجيه) يتميز النوع الراداري بالصاروخ بنظامHOMING ذو توجيه إيجابي نشيط ACTIVE فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل راداره الخاص ويطبق على الهدف الإطباق النهائي والذي يصعب الإفلات منه بنظام ملاحة بالقصور الذاتي Inertia
أما بالنسبة للنسخة الحرارية من الصاروخ فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل الرأس الباحث في النسخة الحرارية وهنا تتميز النسخة الحرارية بأنها صامتة أو عندما تشتبك مع الهدف فهي سلبية تماما وتعتمد على حرارة الهدف فلا يشعر الهدف بوجود الصاروخ إلا بعد ان يكون أحتمال الإفلات صار ضئيلا جدا .

كما يستطيع النظام مواجهة ظروف التشويش القوية بنوعيها ECM و IRCM وقد طور هذا النظام ليوافق متطلبات القوات البرية والبحرية من الدفاع الجوي.

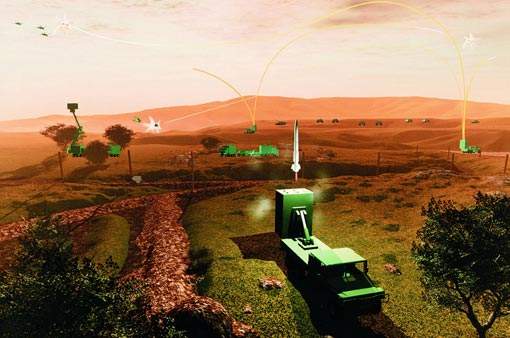

منظمة الاطلاق والتحكم:
وتتكون من:
-مركز عمليات تكتيكي TOC.
-رادار ثلاثي الابعاد.
– 3-6 قواذف لصواريخ الميكا.وكل قاذف يحمل 4 صواريخ ميكا بنوعيها الحراري والراداري
وجميع هذه المكونات تحمل على شاحانت منفصله عن بعضها البعض.
ويجدر بنا الاشاره الى ان مركز العمليات التكتيك مرتبط مع الرادار الثلاث الابعاد عن طريق الالياف البصريه.
كما انه مرتبطع مع قواذف الميكا عن طريق ال UHF communications التي تعتمد على التردد العالي جدا.

*أهم مزايا النظام:
1. – FIRE-AND-FORGET أطلق وأنسى !
2. النظام يحمل نوعين من الصواريخ: صواريخ موجهه بالرادار وصواريخ حرارية IR يعني من الصعب جدا التشويش على النظام
3. تغطيته 360 درجة !
4. يتم نشره وتفعيله بالكامل خلال 10 دقائق فقط !
5. ميزة إطلاق متعدد، بما معناه أن منصة إطلاق واحدة تحمل 4 صواريخ تستطيع إستهداف 4 أهداف خلال 6 ثواني فقط !
6. إعادة التلقيم لا تستغرق سوى 15 دقيقة بواسطة رجلين !
7. يحتاج ل3 عناصر فقط لتفعيله بالكامل !
8. عمر الصواريخ 25 سنة وتحتاج للفحص مرة واحدة خلال 5 سنوات !
9. مداه يصل ل20 كلم وإرتفاعه 10 كلم
10. منصة إطلاق واحدة تغطي 700 كم مربع !
11. مناورته قاتله 50G عند إرتفاع 7 كلم ,. و 30G عند إرتفاع 12 كلم !!! بفضل الدفع الموجه المزود به الصاروخ !
12. سرعته 3 ماخ !
13. رأٍسه المتفجر يحوي نمط التفجير التصادمي والتقاربي في نفس الوقت يعني في حالة لم يصب الهدف يتم تدمير الهدف بالفيوز التقاربي.

وصاروخ VL MICA هو صاروخ أرض – جو فرنسي الصنع قصير إلى متوسط المدى متعدد الأغراض. وهو مشتق من الصاروخ الشهير ميكا المخصص للعمل على متن الطائرات، وهو من إنتاج شركة MBDA، لكن تمت موائمته للعمل على منصات أرضية لذلك أطلق عليه إسم Vertical Launch Mica

مواصفات VL MICA:

  1. الوزن: 112 كلغ
  2. الطول: 3.1 م
  3. القطر: 166 مم.
مدى الإعتراض: يصل إلى 20 كلم.

وبحسب ما نقلت صفحة القوات الخاصة السعودية، هو نظام معدل للدفاع الجوي قصير المدى. ويستطيع هذا النظام اطلاق صواريخ الميكا بنوعيها الراداري والحراري .ويستطيع العمل ضد الطائرات المقاتله التي تحلق على ارتفاعات منخفض والمروحيات وايضا الصواريخ بالاضافه على الطائرات الغير ماهوله ( يعطي تغطيه 360 درجه ضد الاهداف المختلفه ).

وهذا ما يعطي فرصه لزيادة استخدام الميكا وايضا يوفر خاصية fire and forget الموجوده في الصاروخ. كما أنه يتميز بإمكانية إطلاق أكثر من صاروخ في نفس الوقت !
يحتوي النظام على صواريخ ذات نمطي توجيه:
– نمط MICA /RF : وهي النسخة من صاروخ ميكا المزودة برأس باحث ألكترو مغناطيسي وهي ذات توجيه إيجابي .
– نمط MICA /IR : وهي النسخة من صاروخ ميكا المزودة برأس باحث تصويري بالأشعة تحت الحمراء .
– تختلف النسختان عن بعضهما البعض بالرأس الباحث وطريقة مقاومة الإعاقة:

طريقة التوجيه والأطلاق:
يقوم حاسوب منظومة الدفاع الجوي بإنزال المعلومات عن الهدف إلى ذاكرة الصاروخ من الرادار وينطلق الصاروخ ويوجه نفسه نحو الهدف ـ ( اي كما يقال :: اضرب و انسى اي انه ذاتي التوجيه لا يحتاج لمنصات الدفاع الجوي بعد إطلاقه في التوجيه) يتميز النوع الراداري بالصاروخ بنظامHOMING ذو توجيه إيجابي نشيط ACTIVE فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل راداره الخاص ويطبق على الهدف الإطباق النهائي والذي يصعب الإفلات منه بنظام ملاحة بالقصور الذاتي Inertia
أما بالنسبة للنسخة الحرارية من الصاروخ فعندما يصل الصاروخ لمسافة قريبة من الهدف يعمل الرأس الباحث في النسخة الحرارية وهنا تتميز النسخة الحرارية بأنها صامتة أو عندما تشتبك مع الهدف فهي سلبية تماما وتعتمد على حرارة الهدف فلا يشعر الهدف بوجود الصاروخ إلا بعد ان يكون أحتمال الإفلات صار ضئيلا جدا .

كما يستطيع النظام مواجهة ظروف التشويش القوية بنوعيها ECM و IRCM وقد طور هذا النظام ليوافق متطلبات القوات البرية والبحرية من الدفاع الجوي.

منظمة الاطلاق والتحكم:
وتتكون من:
-مركز عمليات تكتيكي TOC.
-رادار ثلاثي الابعاد.
– 3-6 قواذف لصواريخ الميكا.وكل قاذف يحمل 4 صواريخ ميكا بنوعيها الحراري والراداري
وجميع هذه المكونات تحمل على شاحانت منفصله عن بعضها البعض.
ويجدر بنا الاشاره الى ان مركز العمليات التكتيك مرتبط مع الرادار الثلاث الابعاد عن طريق الالياف البصريه.
كما انه مرتبطع مع قواذف الميكا عن طريق ال UHF communications التي تعتمد على التردد العالي جدا.

*أهم مزايا النظام:
1. – FIRE-AND-FORGET أطلق وأنسى !
2. النظام يحمل نوعين من الصواريخ: صواريخ موجهه بالرادار وصواريخ حرارية IR يعني من الصعب جدا التشويش على النظام
3. تغطيته 360 درجة !
4. يتم نشره وتفعيله بالكامل خلال 10 دقائق فقط !
5. ميزة إطلاق متعدد، بما معناه أن منصة إطلاق واحدة تحمل 4 صواريخ تستطيع إستهداف 4 أهداف خلال 6 ثواني فقط !
6. إعادة التلقيم لا تستغرق سوى 15 دقيقة بواسطة رجلين !
7. يحتاج ل3 عناصر فقط لتفعيله بالكامل !
8. عمر الصواريخ 25 سنة وتحتاج للفحص مرة واحدة خلال 5 سنوات !
9. مداه يصل ل20 كلم وإرتفاعه 10 كلم
10. منصة إطلاق واحدة تغطي 700 كم مربع !
11. مناورته قاتله 50G عند إرتفاع 7 كلم ,. و 30G عند إرتفاع 12 كلم !!! بفضل الدفع الموجه المزود به الصاروخ !
12. سرعته 3 ماخ !
13. رأٍسه المتفجر يحوي نمط التفجير التصادمي والتقاربي في نفس الوقت يعني في حالة لم يصب الهدف يتم تدمير الهدف بالفيوز التقاربي.

ماشاء الله صفحة القوات الخاصة صارت تسرق مواضيعي ومشاركاتي !

فراس اليس مدى صواريخ الميكا مداها 80 كم
لماذا مدى هالمنظومه 20 مع انها تحمل صواريخ الميكا
مداه 80 كلم في حال الاطلاق جو-جو بعيد عن مؤثرات الجاذبية واحتياجه لمحرك معزز للاطلاق العمودي ..حتى الامرام المحول لنسخة ارض-جو المعروف ب SL-AMRAAM والنسخة الاحدث NASMAS مع اضافة محرك معزز للامرام AMRAAM-ER اقصى مدى وصل له 40 كلم !

فراس اليس مدى صواريخ الميكا مداها 80 كم
لماذا مدى هالمنظومه 20 مع انها تحمل صواريخ الميكا
يوجد نسخة جو - جو و نسخة أرض - جو و نسخة بحرية سطح - جو
النسخة البحرية بمدى 14 كم
نسخة الاطلاق العامودي بمدى 20 كم و ارتفاع 9 كم
سرعة الصاروخ 3 ماخ
القدرة على المناورة 50 G
راس حربي بوزن 12 كغ
مجال التغطية 360 درجة
نوعين من الصواريخ راداري أو حرراي













يوجد نسخة جو - جو و نسخة أرض - جو و نسخة بحرية سطح - جو
النسخة البحرية بمدى 14 كم
نسخة الاطلاق العامودي بمدى 20 كم و ارتفاع 9 كم
سرعة الصاروخ 3 ماخ
القدرة على المناورة 50 G
راس حربي بوزن 12 كغ
مجال التغطية 360 درجة
نوعين من الصواريخ راداري أو حرراي















الاجمل بان القاذف يحمل صاروخ حراري وصاروخ راداري

والقاذف يحمل 4 صواريخ
يعني صاروخين حراري وصاروخين راداري

لو يتم اطلاق صاروخين حراري وراداري على هدف سوف تكون نسبة القتل 100%
اكثر من نسبة صابون ديتول الذي يقضي على البكتيريا بنسبة 99% :D

يوجد نسخة جو - جو و نسخة أرض - جو و نسخة بحرية سطح - جو
النسخة البحرية بمدى 14 كم
نسخة الاطلاق العامودي بمدى 20 كم و ارتفاع 9 كم
سرعة الصاروخ 3 ماخ
القدرة على المناورة 50 G
راس حربي بوزن 12 كغ
مجال التغطية 360 درجة
نوعين من الصواريخ راداري أو حرراي













اخ فادي شكرا لك على معلوماتك القيمة لا مهرب لك منا اي شيء الا ونشير لك فانت موسوعتنا الحية

نظام ممتاز ، اشوف ان عيبه ان الرأس المتفجر صغير وقد لا يسبب الضرر الكافي لاسقاط اف١٥ مثلا

كانت mbda تستعرضها بكل معرض عسكري ما كأن أحد اشتراها غيرنا


يكفى محركه الذى يسمح له بمناورت تصل الى 50 G لا ننسى يااخوه ان الذى يطلق من الجو يستخدم ايضا سرعه الطائره كسرعه ابتدائيه للصاروخ .. بعكس النسخه المحموله ارضا .. نسبه تضيع ف الدفع والخاروج من مجال الجاذبيه ثم التسارع للوصول كثير كحال F35 التى تقلع عموديا تستلهك اكثر قليلا من العاديه

مبروك علينا والله ينفع به ويجعله كحد سيف تقطع يد كل من يتطاول على الامة العربية والاسلامية
