صاروخ جو - ارض VRVZ-200 الموجهة











VRVZ-200 صاروخ موجه جو-أرض تكتيكي مصمم للدعم الجوي القريب وهو فعال ضد العديد من الأهداف التكتيكية ، صاروخ VRVZ-200 من تصميم المعهد الفني العسكري الصربي


index.php

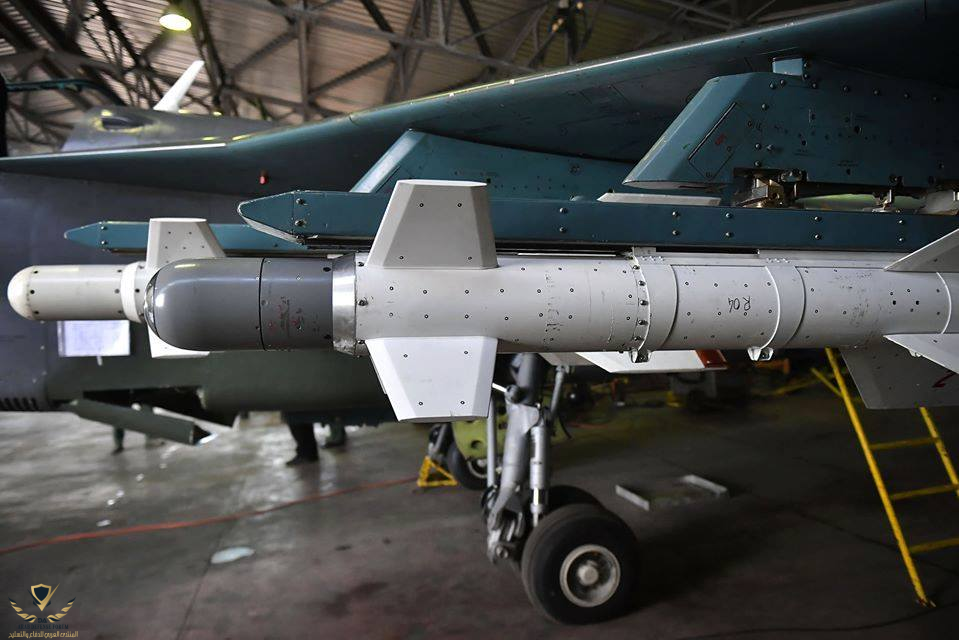

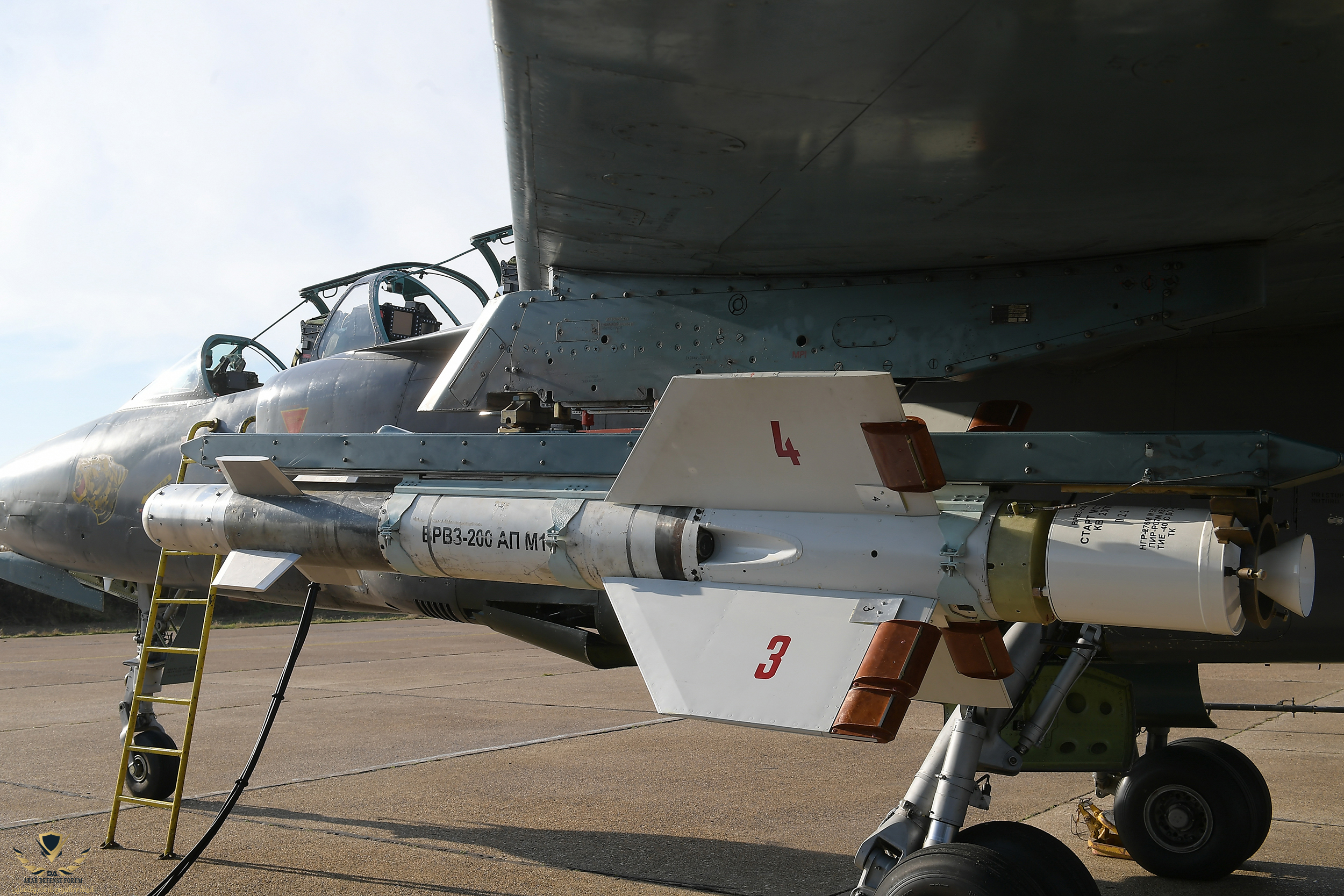

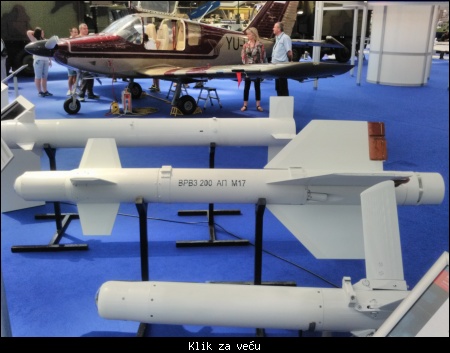

صاروخ VRVZ-200 يزن 145 كيلو جرام وبطول 2.540 متر، بمدي 40 كلومترو يزن الرس الحربي 50 كيلو جرام

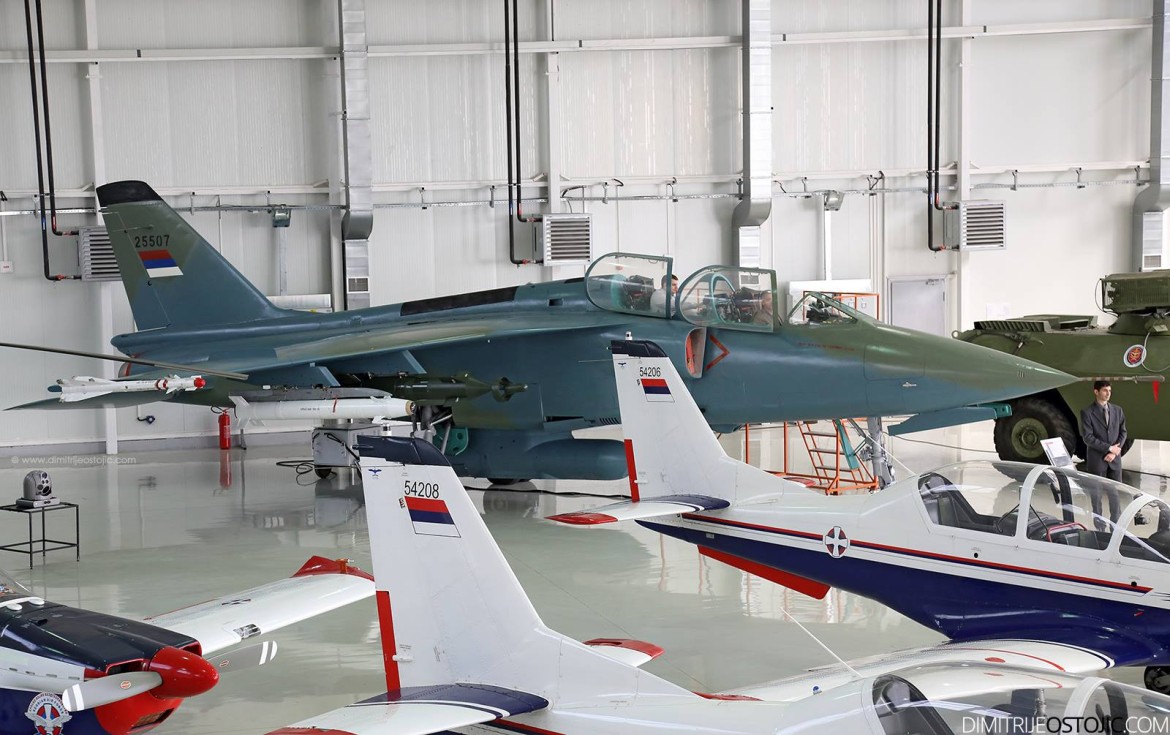

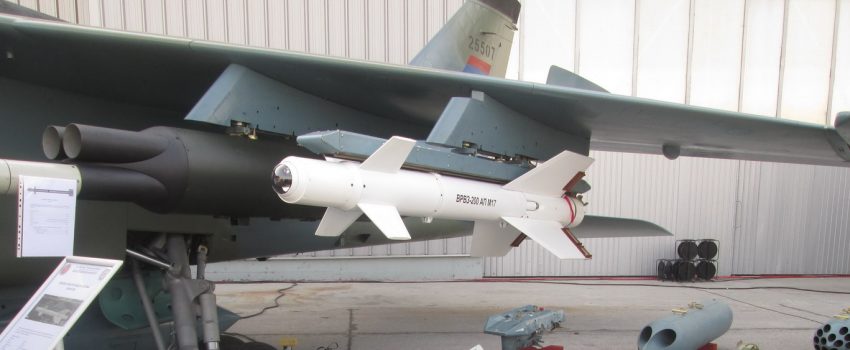

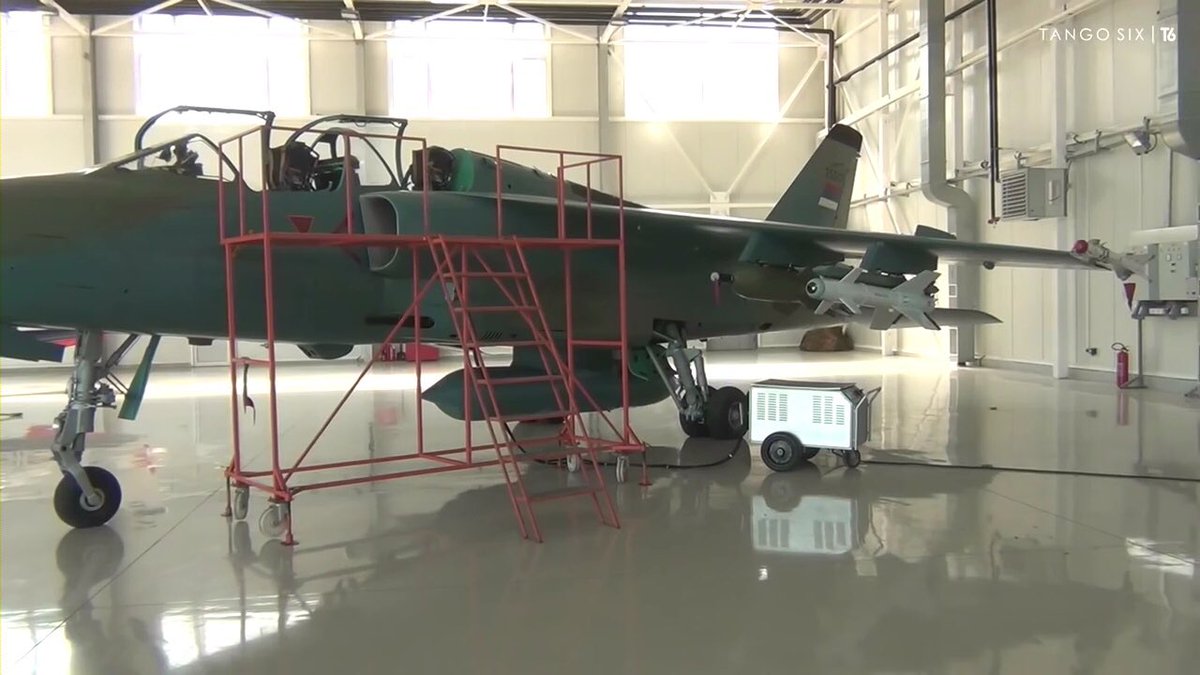

صاروخ VRVZ-200 مخصص لتسليح طائرة Soko J-22 Orao



يبدو انه بديل للمافريك الأمريكي أو هكذا يروج له









افادت وزارة الدفاع والجيش الصربي في مطار "العقيد الطيار ميلينكو بافلوفيتش" في باتانيكا ، اللذان يعملان على اختبار صاروخ جو - أرض موجه لطائرة "إيجل".

ومن المقرر خلال العامين المقبلين الاستمرار في تحديث سرب "إيجل" الجوي الذي سيتم تجهيزه بوسائل حديثة.

وتتمثل الخطة في إطلاق صاروخ VRVZ-200 جو-أرض في الإنتاج التسلسلي في الأشهر الـ 12 المقبلة من أجل تجهيز سرب سلاح الجو المذكور به ، كعنصر أساسي في تحديث طائرات Soko J-22 "Orao". برنامج.

بخلاف ذلك ، يشمل التحديث معدات إلكترونية رقمية جديدة ونظام أسلحة ونظام إنذار ونظام ملاحة.

وسيمكن هذا التحديث طائرة "أوراو" من توجيه ضربة دقيقة لأهداف على الأرض على مسافات تتراوح بين 8 و 40 كيلومترًا ليلاً ونهارًا.

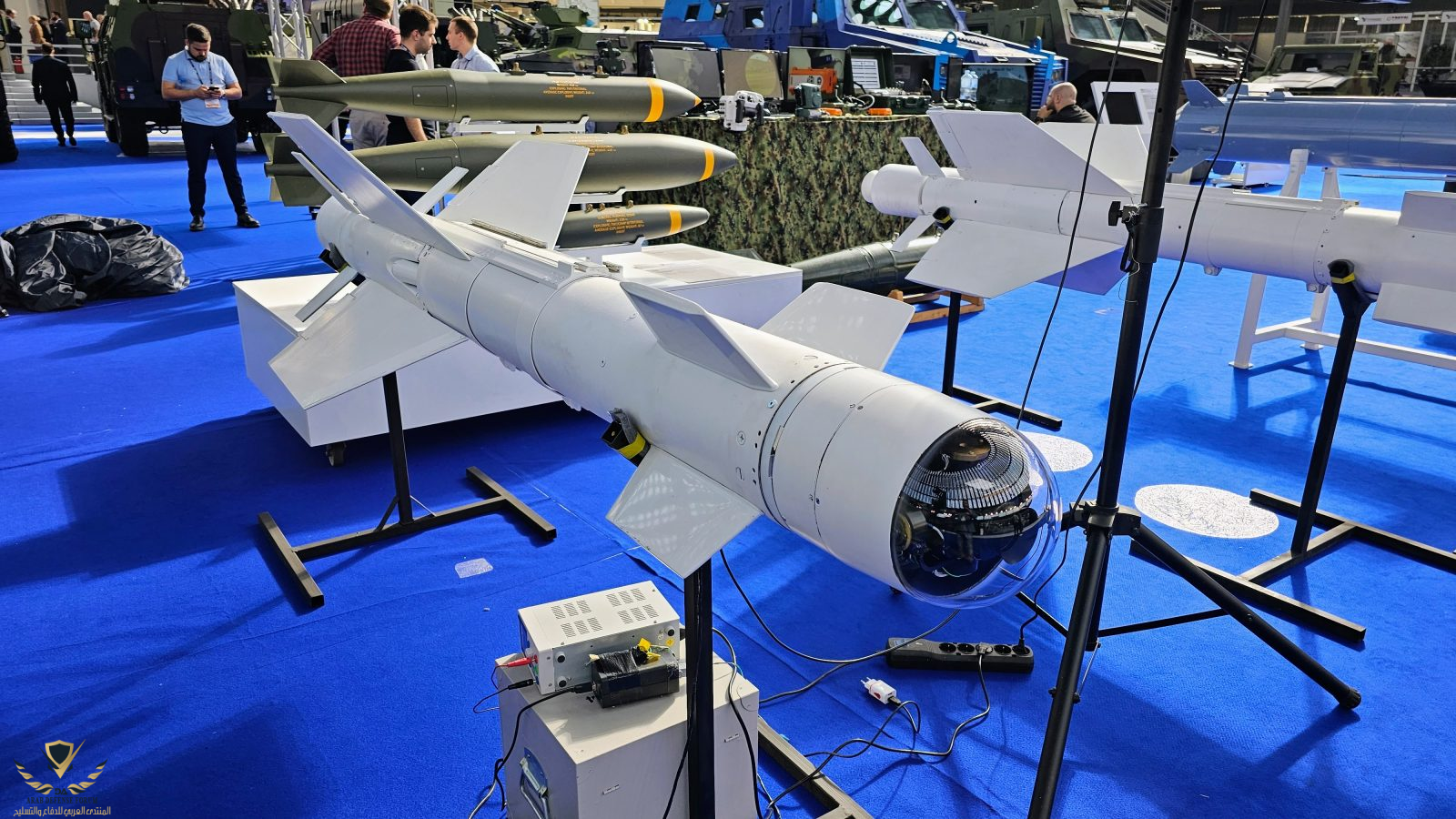

سيتم تجهيز الصاروخ بتلفزيون أو تصوير حراري GSN ووصلة لنقل الصورة من رأس الصاروخ إلى شاشة قمرة القيادة ، وكذلك لنقل أوامر التوجيه من المشغل إلى الصاروخ. سيتم دمج معدات الاتصال في حاوية تقع تحت جسم الطائرة.

سيتم تجهيز "النسر" وفقًا لمبدأ قمرة القيادة الزجاجية ، وسيكون بها INS للملاحة. مع نظام تحديد المواقع ، وشاشة رقمية. الخرائط ومقاطع الفيديو ومعلمات الرحلة ، جهاز للإلكترونيات النشطة. الحماية والأسلحة الموجهة الجديدة لإطلاق النار بدقة على الأهداف على الأرض ، بما في ذلك VRVZ-200.

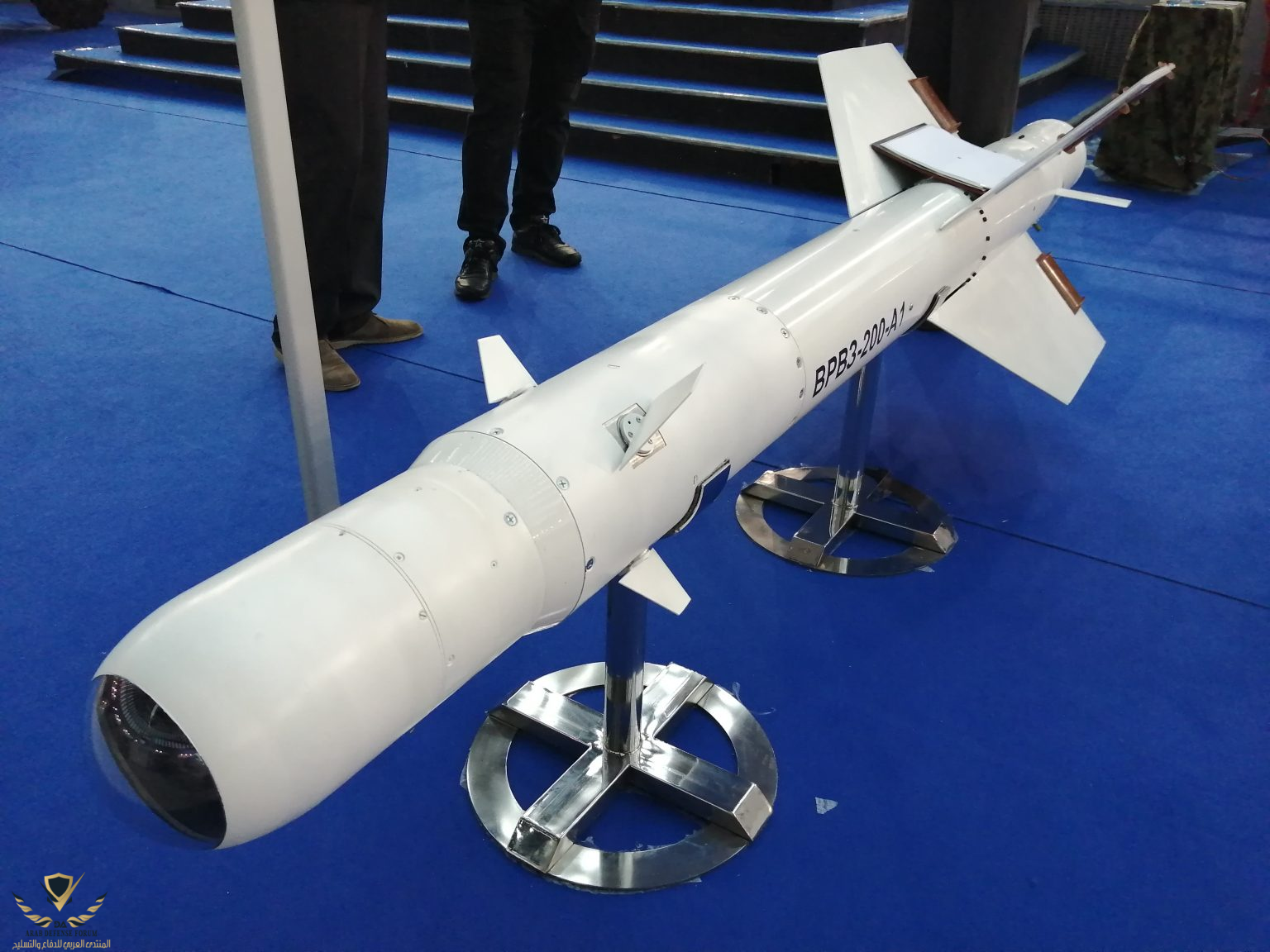

الإصدار الجديد يحمل علامة VRVZ-200-A1 ، ويبلغ قطر الصاروخ 200 ملم ، وكتلته 154 كجم ، وطوله 2.76 مترًا ، ويبلغ وزن الرأس الحربي التدميري 100 كجم.





المدى الأقصى هو 40 كم عند الإطلاق من ارتفاع 7 كم ، يتم الجمع بين التوجيه ، بالقصور الذاتي والتلفزيون أو التوجيه الذاتي بالأشعة تحت الحمراء ، والسرعة القصوى هي 0.7 ماخ ، ووقت تشغيل محرك الصاروخ 100 ثانية
