تجربة رماية النظام الاماراتي الصربي ALAS-C من على عربة النمر

[الجراح]

بطارية ALAS-C للدفاع الساحلي



[anwaralsharrad]

على ذكر التعاون الإماراتي الصربي ، أتمنى أن يكون أحد ثماره هذا السلاح !!



[صقر الامارات]

يبدو أنك مصر أخي على رأيك هههههه .. عموما هذا النوع من التوجيه كتبت عنه مادة مطولة في فصل الصواريخ الموجهة المضادة للدروع وكتبت عن التقنية المستخدمة وضربت مثل بالصاروخ الأمريكي FOGM .. في الفقرة التي تستدل بها هناك acquire targets أو إكتساب الهدف ، بمعنى نحن هنا لا نتحدث عن توجيه أو تواصل بين الصاروخ والرادار بل مجرد كشف الهدف وإكتسابه (تحديد إحداثيات الموقع والمدى) ومن ثم إبلاغ منصة الصاروخ للتعامل معه .. فلو إفترضنا أنك رصدت بمنظارك اليدوي زورق على مسافة 5 كلم فإنك تستطيع مشاغلته بالصاروخ دون أدنى تدخل من الرادار !! القضية سهلة وأشبه بالطائرات التجارية الصغيرة من غير طيار ، فقط كاميرا مثبته بالأسفل تنقل الصورة مباشرة لشاشة المشغل والذي يمكن أن يوجه الطائرة للإصطدام بالهدف إذا أراد دون تدخل من رادار أو أي وسيلة كشف خارجية !! سر نجاح النظام في بساطته فلماذا نلزم عمله بوجود منصة رادار أياً كان موقعها !! الرادار محدد عمله بكشف الأهداف البحرية خارق نطاق الرؤية ، فهو لا ينقل بياناته للصاروخ حسب فهمي للأمر ، بل هو مجرد وسيلة كشف والدليل أيضا من مصدرك الذي يقول "وبينما الصاروخ يقترب من هدفه ، المشغل يمكن أن يتحقق ويتثبت من الهدف عن طريق الإستفادة من البيانات المستقاة من مجس الصاروخ الكهرو بصري (يقصد كاميرا المقدمة) الذي يمكن أن يكون إما كاميرا تلفزيونية أو آلة تصوير حرارية ، إعتماداً على الحالة" .

As the missile approaches, the operator can verify the target using the feed from its electro-optical sensor, which can be either a TV or infrared camera, depending on the situation.​

انا متفق معك لكنني في حيرة ... هناك اتصال بالصاروخ باتجاهين ( من المنظومة ككل للصاروخ ) و ( من الصاروخ للمنظومة )


الشرح اعلاه هو من المسار الثاني ( الصاروخ للمنظومة ) وذلك - وهنا اترجم ما جاء اعلاه - عندما يقترب الصاروخ , فان المشغل بمقدوره التاكد من الهدف باستخدام البيانات الوارده من المستشعر الكهروبصري سواء الكاميرا الحرارية او التلفزيونية .


نأتي للمسار الاول : من المنظومة للصاروخ , عبر الالياف البصرية .... هل هناك ما يؤكد بمصدر مثبت ان لاعلاقة برحلة الصاروخ والرادار الذي يعيّن الهدف !!


******************



اسأل ذلك وانا اضع نفسي مكان المشغل :

هل عندما يبرز هدف باللون الاحمر واطلق عليه الصاروخ ,,, سأجعله يطير فقط بالاعتماد على الباحث التلفزيوني والحراري فقط !!!!

سأبدو كمن - وعذرا على التشبيه الطريف - كمن يقول للصقر في اذنه : انطلق لاحداثيات X وستجد هناك هدف وأنا سأوجهك لتضربه بوسطة كيبل الالياف البصرية المربوط في مؤخرتك



اتمنى توضيحات اكثر .



[صقر الامارات]

بطارية ALAS-C للدفاع الساحلي

هذا الكونسبت يبين وجود رادار

السؤال هو : ماهو وظيفته في مسار رحلة الـ ALAS-C وصولا لضربه لهدفه !!!



هذا السؤال سأجعله في ذاكرتي لحين ان اسأل مندوب شركة EARTH في حالة لم نتوصل لمصدر يقين يفند لنا الاجابة .



[anwaralsharrad]

انا متفق معك لكنني في حيرة ... هناك اتصال بالصاروخ باتجاهين ( من المنظومة ككل للصاروخ ) و ( من الصاروخ للمنظومة )

الشرح اعلاه هو من المسار الثاني ( الصاروخ للمنظومة ) وذلك - وهنا اترجم ما جاء اعلاه - عندما يقترب الصاروخ , فان المشغل بمقدوره التاكد من الهدف باستخدام البيانات الوارده من المستشعر الكهروبصري سواء الكاميرا الحرارية او التلفزيونية .

نأتي للمسار الاول : من المنظومة للصاروخ , عبر الالياف البصرية .... هل هناك ما يؤكد بمصدر مثبت ان لاعلاقة برحلة الصاروخ والرادار الذي يعيّن الهدف !!

اسأل ذلك وانا اضع نفسي مكان المشغل :

هل عندما يبرز هدف باللون الاحمر واطلق عليه الصاروخ ,,, سأجعله يطير فقط بالاعتماد على الباحث التلفزيوني والحراري فقط !!!!

سأبدو كمن - وعذرا على التشبيه الطريف - كمن يقول للصقر في اذنه : انطلق لاحداثيات X وستجد هناك هدف وأنا سأوجهك لتضربه بوسطة كيبل الالياف البصرية المربوط في مؤخرتك

اتمنى توضيحات اكثر .

نعم هناك اتصال بين الصاوروخ والمشغل البشري ، فهو ينقل (أقصد الصاروخ) ما يراه أثناء طيرانه (عن طريق كاميرا التصوير الأمامية) إلى شاشة العرض لدى المشغل ووسيلة النقل تكون عبر الليف البصري !! تماما كما وضحت لك ، الطائرة من دون طيار التي يستخدمها داعش كيف تنقل الصورة للمشغل ، مع فارق هنا أنها لا تستخدم كيبل ليفي بل التواصل اللاسلكي !! مصدرك أخي الكريم لم يذكر شيء عند توجيه الرادار للصاروخ نحو الهدف بل ذكر أنه يكتسب الهدف فقط !! وهناك فرق كبير بين المعنيين .. أما قولك "هل عندما يبرز هدف باللون الاحمر واطلق عليه الصاروخ ، سأجعله يطير فقط بالاعتماد على الباحث التلفزيوني والحراري فقط" والجواب هو نعم ، المجس الكهروبصري في مقدمة الصاروخ يطبق على الهدف ويتجه نحو بشكل تلقائي !! ومثال الصقر الذي ضربته هو الآخر صحيح !! ودعني أسألك سؤال ، ما هو دور الرادار بعد كشف الهدف برأيك ؟؟ كيف ستنقل البيانات للصاروخ أثناء طيرانه ؟؟ ملاحظة أخيرة ، بالإضافة للصاروخ الأمريكي EFOGM ، هناك الصاروخ الأوربي Polyphem وجميعها تعمل بنفس المبدأ !!



[صقر الامارات]

اصبحت في حيرة كلما قرأت اكثر :

لدينا رادار لحيازة الاهداف او Target Acuisition Systems ( اختصارا TAR ) في منظومة الـ ALAS-C

Target Acquisition Systems

The Surveillance Target Acquisition systems are military applications aimed to encompass tracking, reconnaissance and map creation systems, in order to help the missile and bomb guidance mechanisms and battlefield management systems.

The tracking mechanisms are performed by military weapons to detect potential hostile targets both in the air or on the ground, using satellite navigation information to accurately detect the target's coordinates position. The GNSS position data is then fed into weapon systems, such as smart bombs or missiles.


http://www.navipedia.net/index.php/Target_Acquisition#Target_Acquisition_Systems


كتعريف :

انظمة استطلاع حيازة الاهداف هي تطبيقات عسكرية تهدف لتضمين التتبع , الاستطلاع , انتاج الخرائط , وذلك لمساعدة آلية توجيه الصواريخ والقنابل الموجهة و انظمة ادارة المعركة .


*************


الآن نحن لدينا الرادار بعبارة Radar ويفصل اكثر : Target Acquisition .... اذا يصبح لدينا Target Acquisition Radar والتعريف اعلاه يقول انه يساعد على توجيه الصواريخ والقنابل الموجهة ..



هل لدينا مصدر رسمي يؤكد ان رادار ALAS-C لا يختص نهائيا بتوجيه/ تغذية الصاروخ لهدفه !!



[anwaralsharrad]

ربما تساعد هذه الفقرة على توضيح الأمر .. وأؤكد مرة أخرى أن الرادار ليس على تواصل مع نظام توجيه أو إطلاق الصاروخ بأي شكل !!

ALAS-C (Advanced Light Attack System-Coastal) is Fire & Forget and Fire. The missile is a cable guided missile that in real time links electro optical sensor (TV CCD or IIR homing head) mounted on the nose section of the missile to the operator on the ground via an optical fiber in the real time. This fiber optics technology allows the operator to engage the target from non-line-of site positions, and to continuously watch it through the electro optical sensors of the approaching missile. The terminal attack phase is based on an autonomous terminal guidance using advanced TV/IIR homing head with improved target selection capabilities in complex scenarios.​



[صقر الامارات]

نعم هناك اتصال بين الصاوروخ والمشغل البشري ، فهو ينقل (أقصد الصاروخ) ما يراه أثناء طيرانه (عن طريق كاميرا التصوير الأمامية) إلى شاشة العرض لدى المشغل ووسيلة النقل تكون عبر الليف البصري !! تماما كما وضحت لك ، الطائرة من دون طيار التي يستخدمها داعش كيف تنقل الصورة للمشغل ، مع فارق هنا أنها لا تستخدم كيبل ليفي بل التواصل اللاسلكي !! مصدرك أخي الكريم لم يذكر شيء عند توجيه الرادار للصاروخ نحو الهدف بل ذكر أنه يكتسب الهدف فقط !! وهناك فرق كبير بين المعنيين .. أما قولك "هل عندما يبرز هدف باللون الاحمر واطلق عليه الصاروخ ، سأجعله يطير فقط بالاعتماد على الباحث التلفزيوني والحراري فقط" والجواب هو نعم ، المجس الكهروبصري في مقدمة الصاروخ يطبق على الهدف ويتجه نحو بشكل تلقائي !! ومثال الصقر الذي ضربته هو الآخر صحيح !! ودعني أسألك سؤال ، ما هو دور الرادار بعد كشف الهدف برأيك ؟؟ كيف ستنقل البيانات للصاروخ أثناء طيرانه ؟؟ ملاحظة أخيرة ، بالإضافة للصاروخ الأمريكي EFOGM ، هناك الصاروخ الأوربي Polyphem وجميعها تعمل بنفس المبدأ !!

هنا مربط الفرس .... واعتقادي المتواضع هو عن طريق نفس وصلة الالياف البصرية ( المسار الاول ) ..

لاتنسى انه كمنظومة يوجد فيها رادار

وبالتالي ,, شيء كهذا :


الرادار يستحوذ على الهدف وبياناته المطلوبة للاعتراض ,,, يتم تغذية محطة التحكم بكل ذلك بصورة مستمرة ,, ينطلق الـ ALAS-C من اي عربات النمر المتواجدة ,, التواصل بين اللونشر والصاروخ عبر الالياف البصرية والارتباط كمنظومة متكاملة يتيح لمحطة القيادة وادارة المعركة ان تواصل تغذية نقطة بداية الالياف البصرية التي ستبقى موجودة على مقربة من البطارية ..



[الجراح]

هذا الكونسبت يبين وجود رادار

السؤال هو : ماهو وظيفته في مسار رحلة الـ ALAS-C وصولا لضربه لهدفه !!!



هذا السؤال سأجعله في ذاكرتي لحين ان اسأل مندوب شركة EARTH في حالة لم نتوصل لمصدر يقين يفند لنا الاجابة .

البرج الطويل الخاص ب ALAS-C

يشبة

:;:



[صقر الامارات]

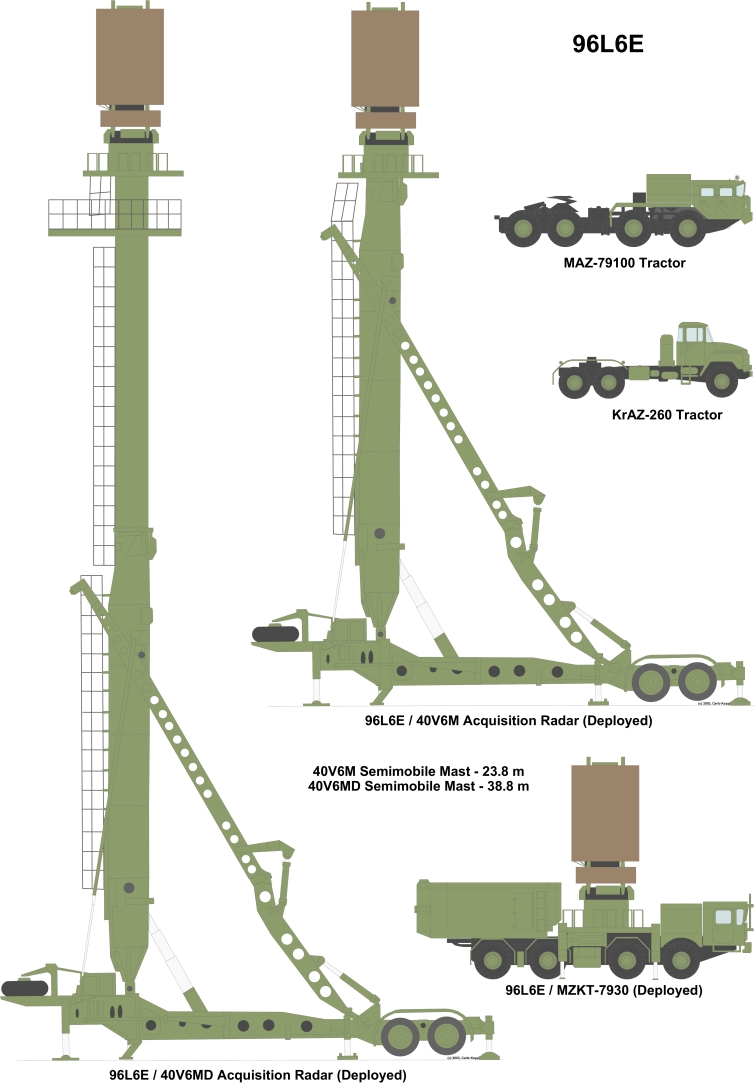

البرج الطويل الخاص ب ALAS-C

يشبة

:;:

Acquisition Radar

http://www.ausairpower.net/APA-40V6M-Mast-System.html



[anwaralsharrad]

هنا مربط الفرس .... واعتقادي المتواضع هو عن طريق نفس وصلة الالياف البصرية ( المسار الاول ) ..

لاتنسى انه كمنظومة يوجد فيها رادار

وبالتالي ,, شيء كهذا :


الرادار يستحوذ على الهدف وبياناته المطلوبة للاعتراض ,,, يتم تغذية محطة التحكم بكل ذلك بصورة مستمرة ,, ينطلق الـ ALAS-C من اي عربات النمر المتواجدة ,, التواصل بين اللونشر والصاروخ عبر الالياف البصرية والارتباط كمنظومة متكاملة يتيح لمحطة القيادة وادارة المعركة ان تواصل تغذية نقطة بداية الالياف البصرية التي ستبقى موجودة على مقربة من البطارية ..

أفضل أن تسأل أحد المختصين في الشركة لتجد الجواب الشافي .. تحياتي وعذرا على الإطالة .



[صقر الامارات]

أفضل أن تسأل أحد المختصين في الشركة لتجد الجواب الشافي .. تحياتي وعذرا على الإطالة .

ههههههه

كنت امازحك يا استاذ انور .... سواء اكان موجودا ام لا ... ستصل الاجابة الشافية ,, وشكري وتقديري على النقاش الرائع ..

الاختلاف في الرأي لا يفسد للودّ قضية



[anwaralsharrad]

ههههههه

كنت امازحك يا استاذ انور .... سواء اكان موجودا ام لا ... ستصل الاجابة الشافية ,, وشكري وتقديري على النقاش الرائع ..

الاختلاف في الرأي لا يفسد للودّ قضية

أكيد .. خصوصاً قصة الصقر اللي رابطين بذيله كيبل ليف بصري هههههه .



[kdsmr]

EARTH لو وضعت البروشورات التي اقتنيتها من جناحهم وجناح ESSS ( الامارات للانظمة وخدمات الدعم ) لأصبتم بمفاجآت ,, لا ادري ما هو ارتباطهم بشركة EARTH لكن كانت معروضاتهم ضمن جناح EARTH ..

خارجيا ايضا وجدت لهم ابداعا جديدة بدمج لونشر صواريخ موجهة على احدى عربات النمر ..

هنا حول ESSS من مشاركة سابقة لي :




وهنا صور من عدستي الشخصية اثناء زيارتي لايدكس/نافدكس 2017


وهنا بعض المعروضات في جناح شركتنا الجديدة ESSS

صاروخ الدفاع الساحلي 130 مم

قنبلة الامارات الانزلاقية EGB

صاروخ ( الصقر )

\

غواصة كوماندوز تتسع لعدد 6 غواصين اضافة لمساحة كبيرة للمعدات .

صاروخ مضاد الدبابات والمدرعات ( راي بولت )

ايضا صورت طوربيد القرش الازرق حيث كان متواجدا في نفس الجناح + منتجات اخرى عديدة دخلت EARTH و ESSS في مشاريعها وانتاجها ...

شفتك تدور بكيمرتك بأيدكس عرفتك

بالنسبة للعلاقات بين EARTH و ESSS و باقي الشركات العارضة في أجنحتهم ..... لا تستعجل يا عزيزي كله في وقته حلو



[kdsmr]

هنا مربط الفرس .... واعتقادي المتواضع هو عن طريق نفس وصلة الالياف البصرية ( المسار الاول ) ..

لاتنسى انه كمنظومة يوجد فيها رادار

وبالتالي ,, شيء كهذا :


الرادار يستحوذ على الهدف وبياناته المطلوبة للاعتراض ,,, يتم تغذية محطة التحكم بكل ذلك بصورة مستمرة ,, ينطلق الـ ALAS-C من اي عربات النمر المتواجدة ,, التواصل بين اللونشر والصاروخ عبر الالياف البصرية والارتباط كمنظومة متكاملة يتيح لمحطة القيادة وادارة المعركة ان تواصل تغذية نقطة بداية الالياف البصرية التي ستبقى موجودة على مقربة من البطارية ..

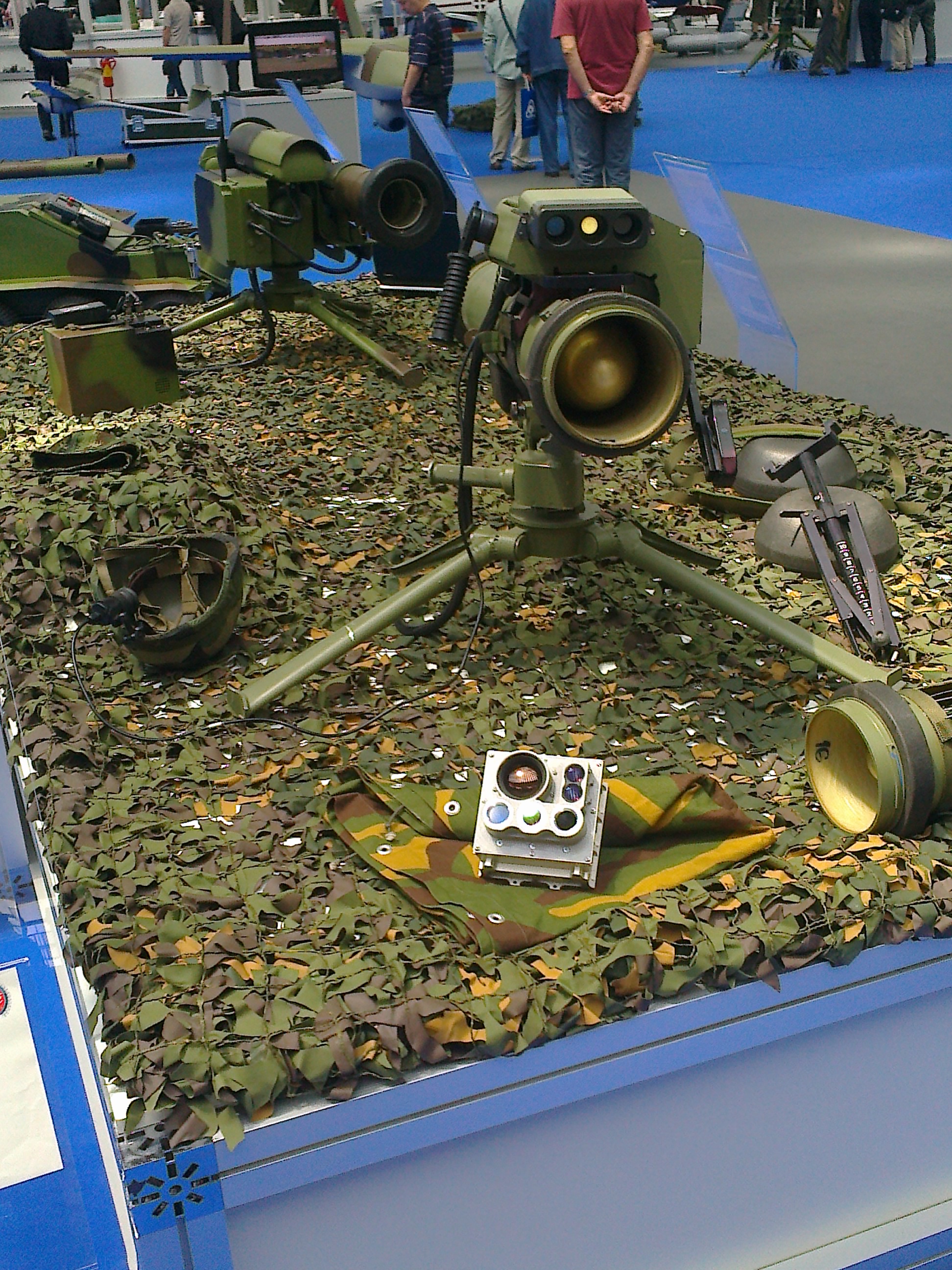

الصورة هذي توضح أن هنالك اختلاف بين الصاروخ الاماراتي و الصربي .... على فكره الكامرا المستخدمة في التوجية التلفزيوني اللي في الصورة هذي ايرباص نايت اول ام (وحش)

https://www.sourcesecurity.com/news/articles/co-5980-ga.16663.html



[الجراح]

EARTH لو وضعت البروشورات التي اقتنيتها من جناحهم وجناح ESSS ( الامارات للانظمة وخدمات الدعم ) لأصبتم بمفاجآت ,, لا ادري ما هو ارتباطهم بشركة EARTH لكن كانت معروضاتهم ضمن جناح EARTH ..

خارجيا ايضا وجدت لهم ابداعا جديدة بدمج لونشر صواريخ موجهة على احدى عربات النمر ..

هنا حول ESSS من مشاركة سابقة لي :




وهنا صور من عدستي الشخصية اثناء زيارتي لايدكس/نافدكس 2017


وهنا بعض المعروضات في جناح شركتنا الجديدة ESSS

صاروخ الدفاع الساحلي 130 مم

قنبلة الامارات الانزلاقية EGB

صاروخ ( الصقر )

\

غواصة كوماندوز تتسع لعدد 6 غواصين اضافة لمساحة كبيرة للمعدات .

صاروخ مضاد الدبابات والمدرعات ( راي بولت )

ايضا صورت طوربيد القرش الازرق حيث كان متواجدا في نفس الجناح + منتجات اخرى عديدة دخلت EARTH و ESSS في مشاريعها وانتاجها ...

عسى السمين الى بالصورة من ضمن المنتجات الاخرى



[صقر الامارات]

عسى السمين الى بالصورة من ضمن المنتجات الاخرى

لم اره ولكن لفت نظري فوق الجناح الكوري الجنوبي صورة للعلمين الاماراتي والكوري الجنوبي بعنوان ( شراكة النجاح ،، او شيء من هذا القبيل )

هذه العبارة + ما شاهدته في جناح EARTH و ESSS تجعلني اتفائل جدا بالمستقبل القريب القادم



[Tiger Egypt]

بارك الله فى الامارات
بارك الله فى الاماراتيين
بارك الله فى ال زايد
بارك الله فى جيش وشعب وسلاح الامارات
شئ يثلج الصدر .. امان للاشقاء ترهيب للاعداء من نعرفهم ومن لم نعرفهم
يارب دائما فى تقدم



[Black Shaheen]

بطارية ALAS-C للدفاع الساحلي

بطاريات دفاع ساحلي بهذه التقنية المتقدمة ومنصات متحركة وخفيفة كالنمر ، مدى يمكن زيادته لل60 كيلو ، حل مثالي ضد القوارب السريعة والتهديدات البحرية.

هل يا ترى يمكن أستخدامه على منصات بحرية

الأروع أنه ينتج محلياً



[صقر الامارات]

بطاريات دفاع ساحلي بهذه التقنية المتقدمة ومنصات متحركة وخفيفة كالنمر ، مدى يمكن زيادته لل60 كيلو ، حل مثالي ضد القوارب السريعة والتهديدات البحرية.

هل يا ترى يمكن أستخدامه على منصات بحرية

الأروع أنه ينتج محلياً

نعم يمكن ،، وزيادة على ذلك ، يمكن استخدامه على الهيليكوبترات والمدافع ذاتية الحركة/ دبابات

انتظر فقط لترى ما ستفعله الامارات بهذا الصاروخ الModular ذو التصميم المرن والpotential العالي ..

فقط تخيل لو اضفنا باحث مليمتري بدل الTV CCD ، IR ..
