رادار النقل التكتيكي AN/APN-241

[TridenT111]

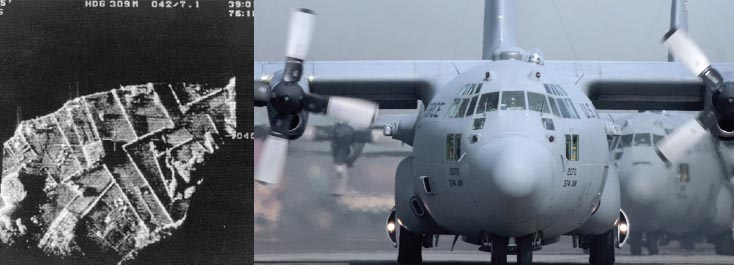

الرادار الوحيد في فئة النقل مع نمط رسم الخرائط عالي الدقه SAR

لا تزال قدرة الرادار لا تضاهى بالمنافسه كالرادار الوحيد في فئة النقل مع نمط رسم الخرائط عالي الدقة SAR. بالاضافة الى احتياجات الملاحة الدقيقه، فان هذه القدره على رسم الخرائط التي لم يسبق لها مثيل تمكن المشغلين من تنفيذ مهمات الهبوط بثقه على مدارج غير محسنة بدون المساعده من نظم الهبوط الارضية.



لا يوجد رادار في الصناعه يمكنه ان ينافس مدى ودقه رادار AN/APN-241 . انه الرادار الوحيد الذي يحتوي مدى 10 نانو متر لنمط قص الرياح (Windshear)، والتكنولوجيا الفريده الخاصه بالرادار (الشريطين) تستطيع اقصاء الانذارات الكاذبه.
وعلى عكس الانظمه الاخرى، فان نمط قص الرياح (Windshear) الخاص بالرادار لا يقتصر على الارتفاع. في 20 ميلا بحريا، يوفر الرادار اطول مدى للوعي الظرفي جو-جو اطول من اي رادار اخر. نمط رسم الجلد يتميز بتحجيم الهدف المُوَلد عن طريق الكمبيوتر، عرض خالي من الفوضى والتشويش، و hands-free operation للطاقم.

الموضوع كبير واريد ان اجزءه لكذا جزء شكرا لكم


اعداد وترجمة TridenT111

http://www.northropgrumman.com/Capabilities/ANAPN241TacticalTransportRadar/Pages/default.aspx



المنتدى العربي للدفاع والتسليح

​



[TridenT111]

شرايكم بهالرادار

@Cao Cao

@Road Runner



[TridenT111]

قدرة متعددة الوظائف في وقت واحد :

تم تصميم الرادار AN/APN-241 ليسمح للطيارين بالتركيز على المهمه بدلا من "تشغيل" الرادار. الميل التلقائي وزياده التعديلات تقلل مهام المشغل، ومع وضع التداخل في وقت واحد، تستطيع الطواقم ان تختار انماط رادار مستقله حسب متطلبات المهمه. يوفر الرادار AN/APN-241 تراكب او غطاء لخطه الطيران او معلومات TCAS على خرائط الجو او الارض لزياده الوعي الظرفي. ويمكن للمشغلين ايضا ايقاف ارسال الرادار لاكتساب ميزة تكتيكية.​



[TridenT111]

اكمل في وقت لاحق ان شاء الله



[TridenT111]

تعديلات على الانماط والتقنيات الحالية ستوفر قدرة دورية بحرية مناسبة لحماية مصائد الاسماك، منع التهريب، ومهام البحث والانقاذ. مع تطور نمط 'Ballistic Wind' ، تعديل من شانه ان يقيس رياح منطقة الاسقاط، يوفر الرادار AN/APN-241 قدره اسقاط جوي فريده لدعم كل من المهمات العسكرية والانسانية.



[TridenT111]

براعة مثبتة :​

الرادار AN/APN-241 القابل للتكيف بدرجه عالية موجود على اربع طائرات : C-130H ، C-130J ،C-27J، C-295 .
ادمجت شركة نورثروب جرومان الرادار AN/APN-241 مع خمس انظمة avionics وعدد 2 نظام هوائي.
كرادار اساسي لـ LMCO C-130J و Alenia C-27J ،يملك قاعده انتاج طويلة الامد مع الدعم اللوجستي والصيانه خلال 2030 و ما بعده.



[SirJack7]

معجب جدا بمواضيع حضرتك

جزاك الله خيرا



[TridenT111]

معجب جدا بمواضيع حضرتك

جزاك الله خيرا

شكرا لك

امر يسعدني ان المواضيع التي اضعها تعجب الاعضاء



[TridenT111]

اكمل غدا ان شاء الله



[Abdullah12]

مواضيع جميله وشيقه للاخ
T @TridenT111

لماذا يتم تجاهلها بشكل متعمد



[TridenT111]

مواضيع جميله وشيقه للاخ
T @TridenT111

لماذا يتم تجاهلها بشكل متعمد

باذن الله ما يتم تجاهلها



[TridenT111]

رادار النقل التكتيكي لـ C-130 Hercules
قدرة على تطور المهمات :

رادار الانماط المتعددة AN/APN-241 :-

• نمط Ground Map Modes
• نمط Weather
• نمط Windshear
• نمط Skin paint
• نمط Beacon
• نمط Terrain Avoidance
• نمط Terrain Following

​



[TridenT111]

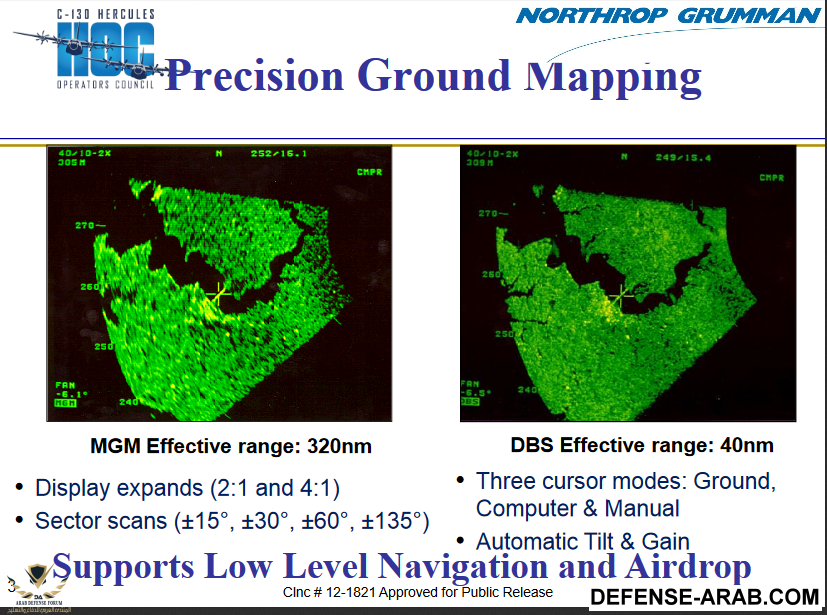

دقه في رسم الخرائط الارضية



[TridenT111]

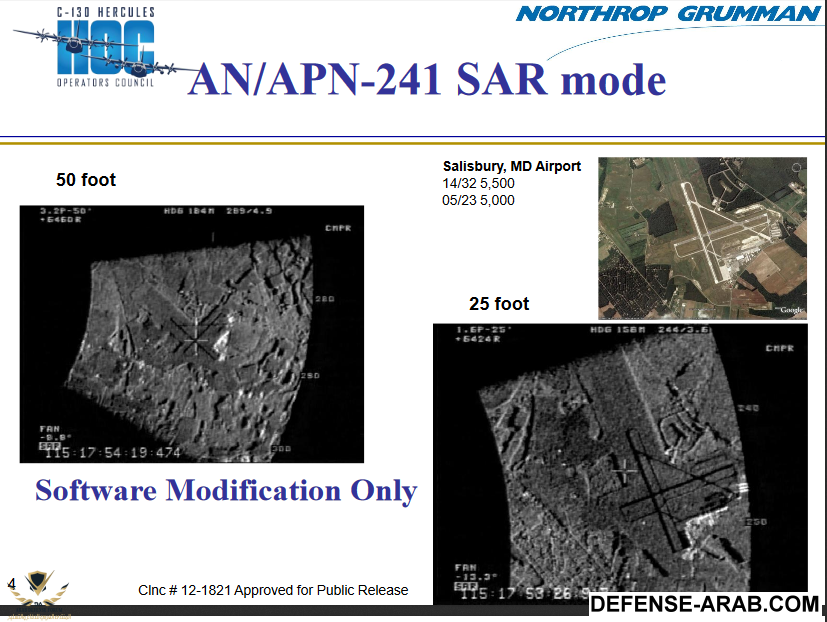

نمط SAR



[TridenT111]

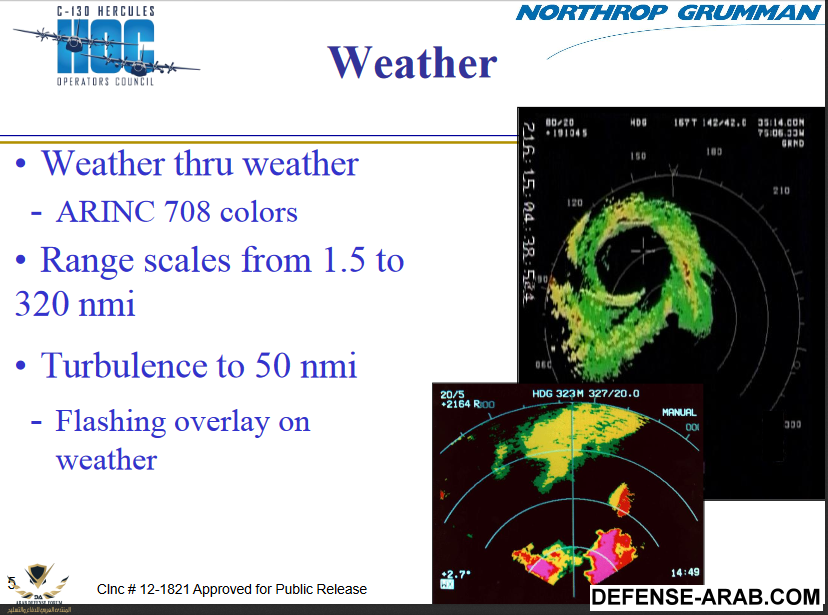

نمط الطقس



[TridenT111]

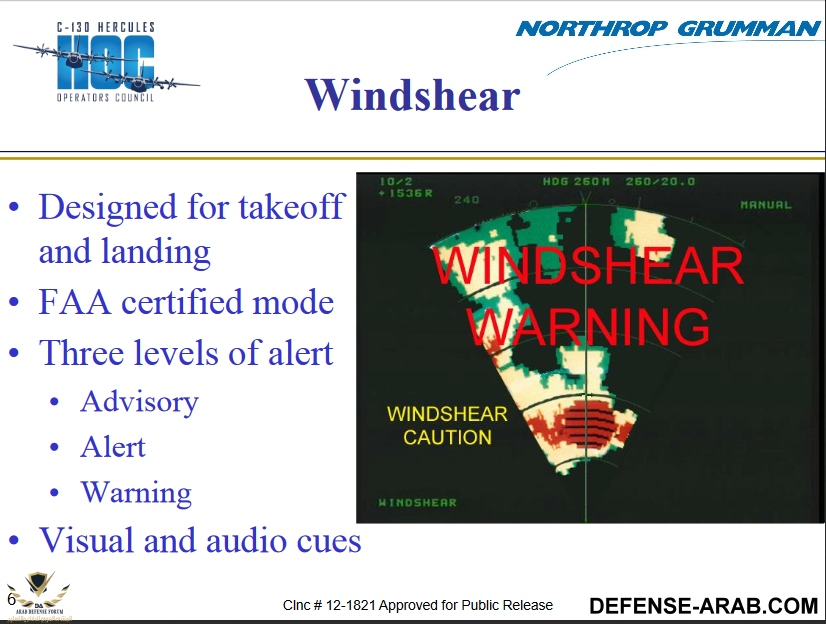

نمط قص الرياح



[TridenT111]

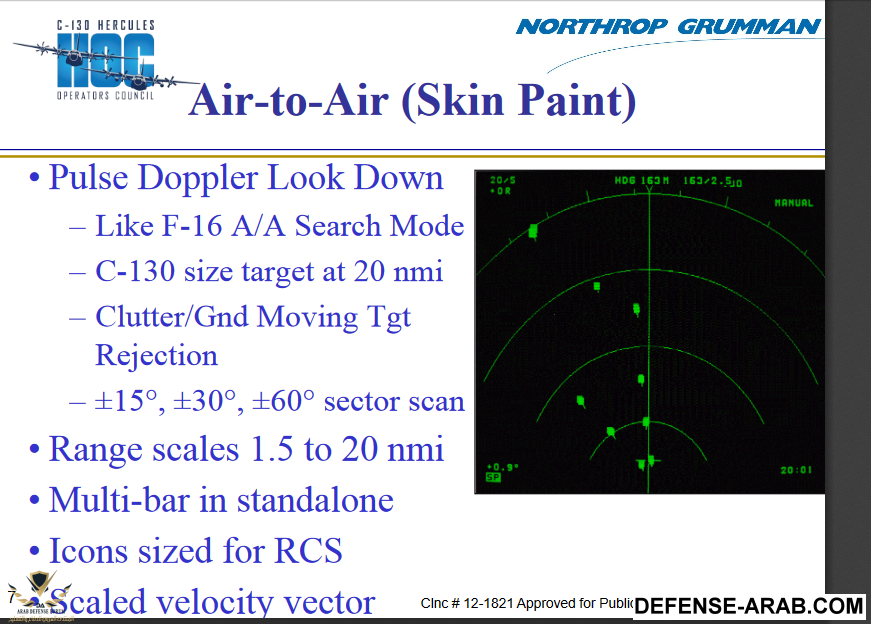

نمط رسم الجلد جو-جو



[TridenT111]

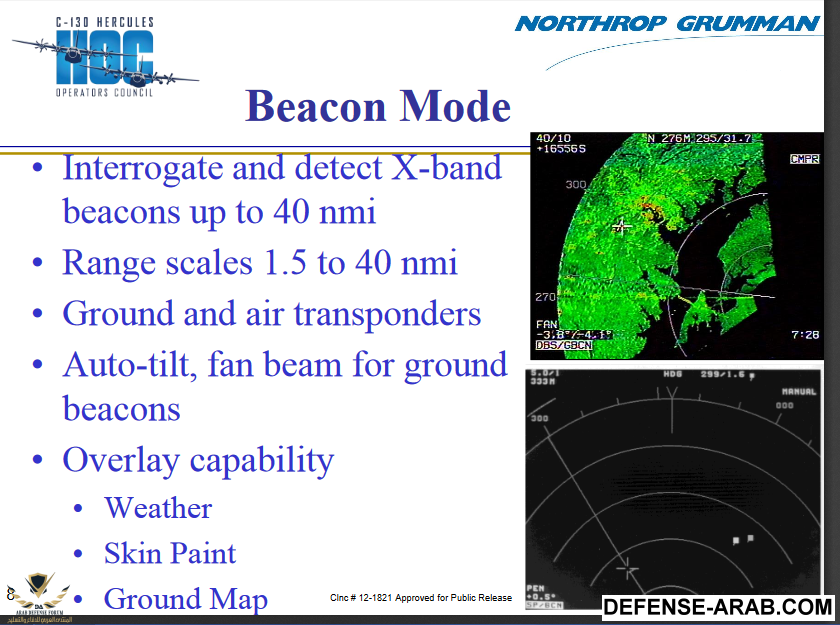

نمط المنارة او المرشد اللاسلكي



[TridenT111]

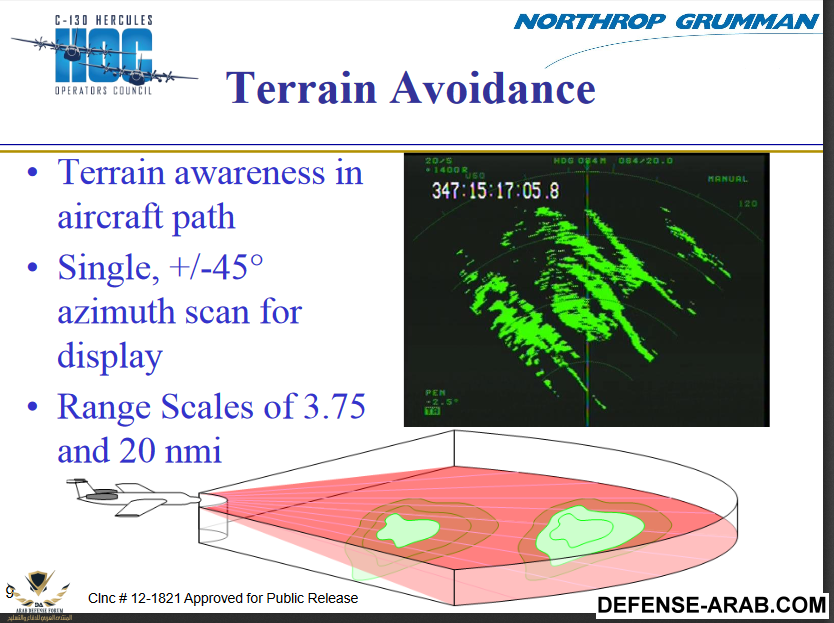

نمط تجنب التضاريس



[Gasoline]

موضوع رائع أخي Trident111

رادار متميز ومتعدد المهام حقق قدرات جيدة للطائرات الحامله له سواءً من ناحية الانزال الجوي , الاقلاع والهبوط , اخماد الحرائق ..الخ

ليس ذلك فقط بالمكان استخدامه كـ حل غير مكلف للقيام بمهام الدورية :
