نظام حماية مقاتلات التايفون Praetorian DASS والفرق بينه وبين النسخ الاوروبية

[Hero of Chaos]

:بسم الله:

نظام الحماية الدفاعي لمقاتلة EF-Typhoon النظام DASS .. سنتحدث هنا كل مشتشعرات وانظمة التايفون فيما عدا الرادار

النظام اسمه (PRAETORIAN DASS (DEFENSIVE AIDS SUB-SYSTEM النظام يشمل عدد من المستشعرات sensor

​

تضم انظمة ESM اختصارا لجملة Electronic Support Measures وظيفة هذه الانظمة هي استقبال موجات الرادار والراديو للعدو والقيام بتحليلها وتحديد موقع العدو
(
ببساطة الرادارات العاملة تعتمد على بث موجاتها وظيفة هذه الانظمة استقبال موجات الرادارات المعادية ويتم تحليلها وتحديد موقع الهدف بدون حاجة EF-Typhoon لإستخدام رادارها
) ​

ومن مميزات هذا النظام على EF-Typhoon Tranche 3 انه يغطي 360 درجة حول الطائرة ويعطي دقة عالية أستطاعت ان تقوم بالاغلاق على هدف عبر تزودها من طائرة EF-Typhoon أخرى بالمعلومات وكان بين الطائرتين مسافة بعيدة وتم اطلاق صاروخ AIM-120 وحقق اصابته

The objective of the testing was to fire the AMRAAM missile from a Eurofighter Typhoon whilst its radar was in passive mode and thus “invisible” for Electronic Support Measures (ESM) Systems. The necessary target data for the missile was acquired by the radar of a second Eurofighter Typhoon and transmitted using the Multi Functional Information Distribution System (MIDS). Both aircraft were separated by quite a distance in range.

https://www.eurofighter.com/news-and-events/2009/04/unique-amraam-firing-with-eurofighter-typhoon

كما يستخدم interferometric receiver ليستطيع كشف موجات الرادار حتى التي تستخدم ال Low Probability of Intercept او Low Probability of Detection ويبلغ مدى هذه المنظومة اكثر من مدى الرادار ( * يبلغ مدى الرادار القديم CAPTOR-M حتى 370 Km ) وهو اطول مدى بقليل من مدى CAPTOR-E الجديد .. ( حسب بروشرات BAE ) وسيعمل النظام بتوافق وتكامل مع الرادار CAPTOR-E كما كان يحدث مع الرادار الاقدم CAPTOR-M ( بعض الطائرات يحدث تداخل بين الرادار وأنظمة الحماية ) كما تستخدم هوائيات ال ESM هوائيات AESA كما يتسطيع ان يحلل موجات الرادار ويعرف حتى نوعيته

Tranche 3 aircraft ESM/ECM enhancements have been focused on improving radiating jamming power with antenna modifications, while EuroDASS is reported to offer a range of new capabilities, including the addition of a digital receiver, extending band coverage to low frequencies (VHF/UHF) and introducing an interferometric receiver with extremely precise geolocation functionalities. On the jamming side

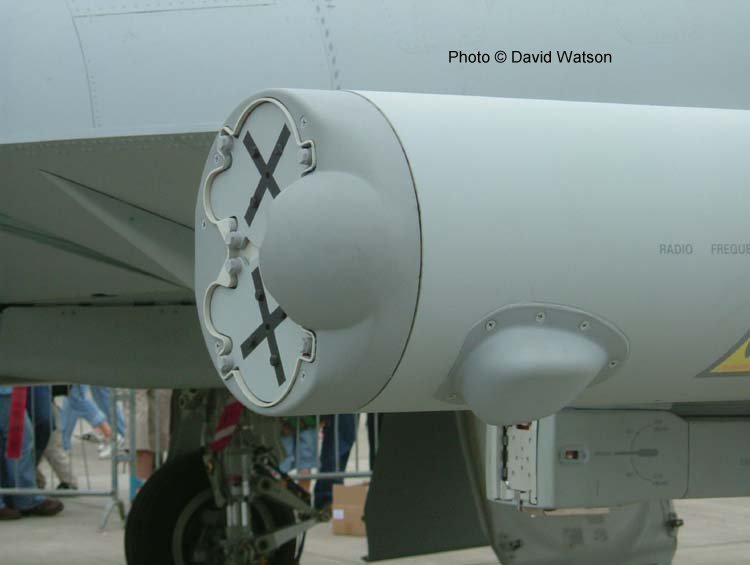

معلومة : * تلاحظون أن للتايفون حواضن في اطراف اجنحتها فيها تكون هوائيات ال ESM & ECM

ننتقل الان لشق الECM او Electronic Countermeasures الاجراءات المضادة او التشويش وهنا تستخدم ايضا هوائيات AESA

The ESM-ECM and MWS consists of 16 AESA
antenna array assemblies and 10 radomes.


https://www.google.com.sa/url?sa=t&...ggiMAA&usg=AFQjCNESHSUqdrhaRhfriKS1oBCSr6D54A

يقوم بالتشويش بالتشويش الضوضائي .. بحيث يضعف كشف الرادار للعدو .. او يقوم باستخدام اسلوب Cross-Eye حيث يقوم الحاضن الايسر والحاضن الايمن بارسال حزم تشويش متكررة ومتطابقة .. فمثلا لوكانت المقاتلة باتجاه الساعة 12 بهذه الطريقة تظهر في مكان اخر

" This system uses two widely spaced radio frequency emitters (one in each wing tip pod) to generate two identical repeater type jamming beams. These can be directed at an incoming missile or aircraft and under tight control they can cause a significant aiming error within the opposing systems radar. This should result in the opposing missile or aircraft believing the Eurofighter is in an entirely different location. "

.. كما تستخدم ايضا اسلوب تشويش خداعي DRFM حيث تعمل التايفون على صناعة اعداد من الطائرات الوهمية فمثلا تكون طائرة Typhoon واحدة لكن يظهر لدى الرادار انها 8 أهداف او اكثر وتمتلك التايفون نظامين DRFM


وهناك تشويش مشابه لكن باستخداك شراك خداعية مجرورة وهذه الشراك ممتازة جدا لتضليل الصواريخ التي تستخدم نمط Home-On-Jam ( بعض الصواريخ مثل AIM-120 اذا تعرضت لتشويش كبير ووصلت لمرحلة الاعماء تقوم بتتبع اشارة التشويش لكن هنا التايفون سيكون الشراك هو مصدر التشويش اي ان رغم ذلك سيكون الهدف يتتبع اشارة تشويش مخادعة ) وتمتلك التايفون شراكين خداعيين بالحاضن الايمن

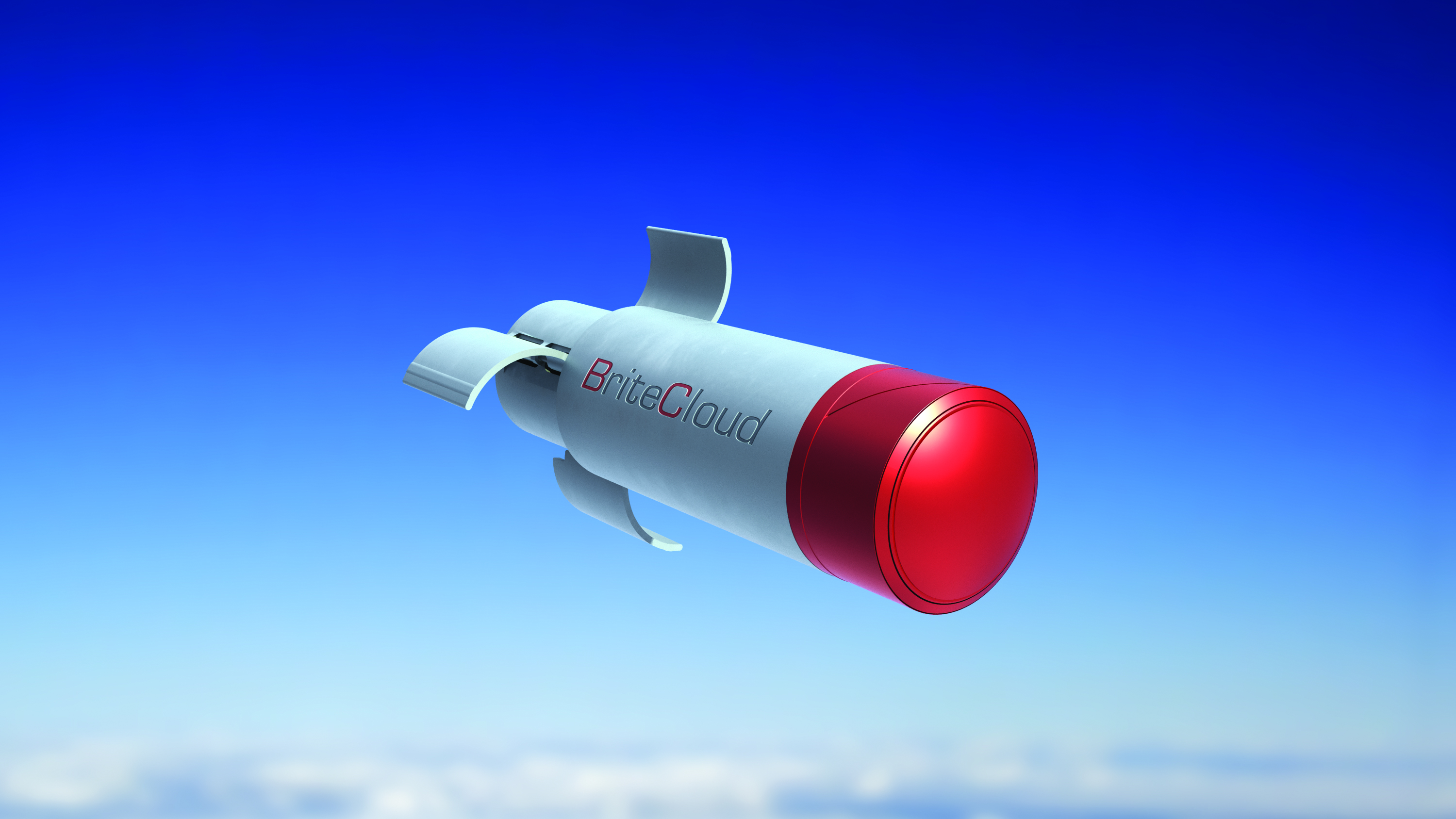

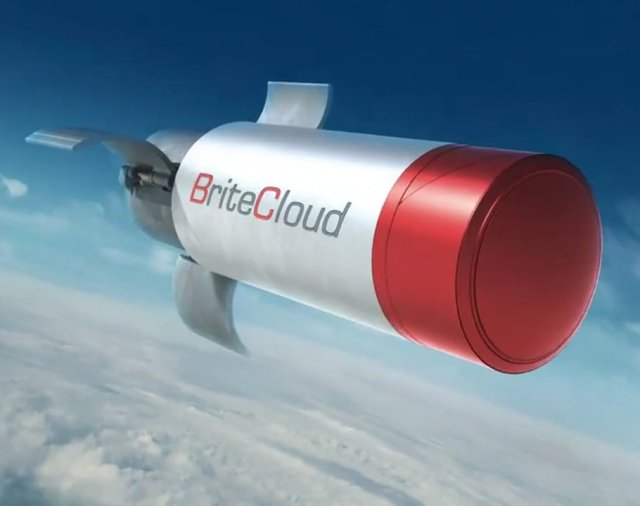

.. وتمتلك التايفون بطبيعة الحال قاذفات لل Flares و Chaff .. ويتوقع بحلول عام 2020 دمج شراك خداعية BriteCloud تقوم بالتشويش بطريقة DRFM وتحمل مكان ال Chaff كونها صغيرة الحجم ... كما سيشمل النظام كثير من التطوير باضافة انماط وتقنيات ECM اكثر وكثير من التحسين

*هنا سأعود لذكر معلومة خطيرة لصالح التايفون .. التايفون برادارها الجديد CAPTOR-E ب 1500 وحدة ارسال واستقبال وبزوايا تغطية 200 درجة يستطيع الرادار مساعدة النظام DASS في ESM وحتى ECM ..

" من شركات التحالف الاوروبي الخاص باليوروفايتر CASSIDIAN التابعة لـEADS "
* يوجد موسيقى *


* كما تمتلك التايفون نظام تحذير ليزري LWR ( اختصار من : Laser Warning Receiver ) يكشف اي شعاع ليزري على المقاتلة ( بعض انظمة الرصد السلبية والصواريخ الحرارية تستخدم نظام تحديد مدى ليزري وهنا وظيفة النظام للتحذير من مثل هذا الشعاع لاتخاذ الاجراءات المضادة المناسبة )

وتمتلك نظام تحذير من الصواريخ MAWS ( اختصار من : Missile Approach Warning System ) واسم النظام هو PVS-2000 وهو عبارة عن رادار مصغّر يبث نبضات لكشف الصواريخ المعادية ( حسب مصادر رسميه يمتلك مدى طويل ) وهناك تقديرات لمدى النظام حتى 100 km لاهداف طائرة ضخمة وحتى 50 km لاهداف طائرة صغيرة الحجم و 20 km تقريبا لصواريخ Air-Air .. وحتى 10 km لصواريخ قصيرة المدى كتفية ..

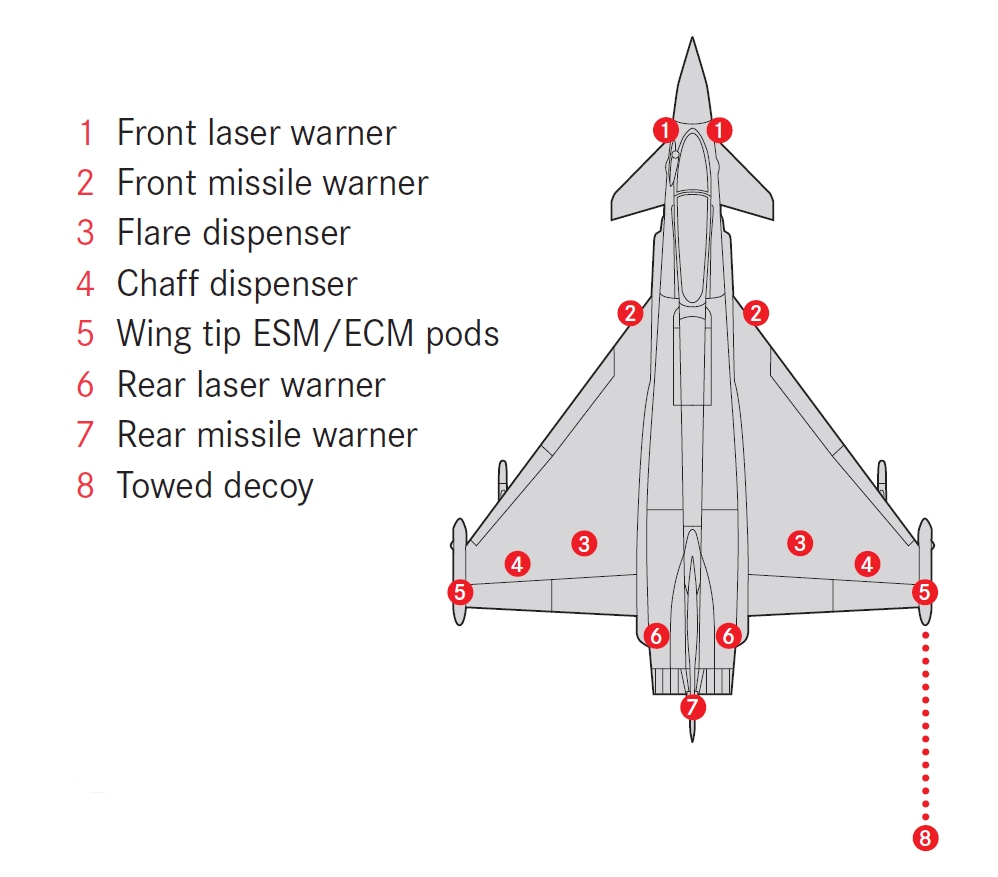

الان وقد انتهينا من كل الانظمة التي تغطي الطائرة 360 درجة .. تبقى نظام IRST/FLIR الخاص بالتايفون ..


نظام IRST/FLIR الخاص بالتايفون .. ويطلق عليه اسم PIRATE ( القرصان ) وهو نظام للكشف بالاشعة تحت الحمراء بحيث يكشف اي هدف تنبعث منه حرارة كمحركات الطائرات ولهذا فهو يعتبر نظام سلبي ، منخفض التكاليف .. ويتميز النظام على التايفون بقدرات عالية فيمتلك مدى كبير حتى 185 Km كحد اقصى لكن لمزيد من الدقة وقدرة اعلى على توجيه الصواريخ تحتاج للاقتراب لحوالي 90 km واقل وامكانية تتبع اكثر من 200 هدف ..
ويستخدم ال FLIR لاخذ صور تلفزيونية وايضا يستخدم للملاحة و الاقلاع و الهبوط من قبل الطيار

في النهاية بيانات كل هذه المستشعرات والرادار تدمج وتظهر في شاشة موحدة .. او مايسمى بصهر البيانات ( حيث كل مصادر البيانات والمعلومات تدمج وتظهر بشاشة واحدة للطيار تسهل عمله وتعزز من الوعي الظرفي )

النسخة السعودية والبريطانية والكويتية تشمل كل المستشعرات المذكورة لكن الدول الاوروبية البقية حذفت منها انظمة مثل نظام PIRATE وانظمة LWR و MAWS وبعضها الغت نظام DASS بالكامل .. لكن النسخة السعودية والبريطانية والكويتية ( وربما العمانية ) تتضمن كل الانظمة .. وسبب حذف الدول الاوروبية لبعض النظم لاسباب اقتصادية ...


تحديث : ​

Looking to the future, the Eurofighter CEO stated that the company is already discussing a P4E package with the leading customers, further packages being also forecasted before the Typhoon Mid Life Update programme. The latter might include considerable enhancements that might range from aerodynamics, to propulsion, to stealthness, to netcentric capabilities

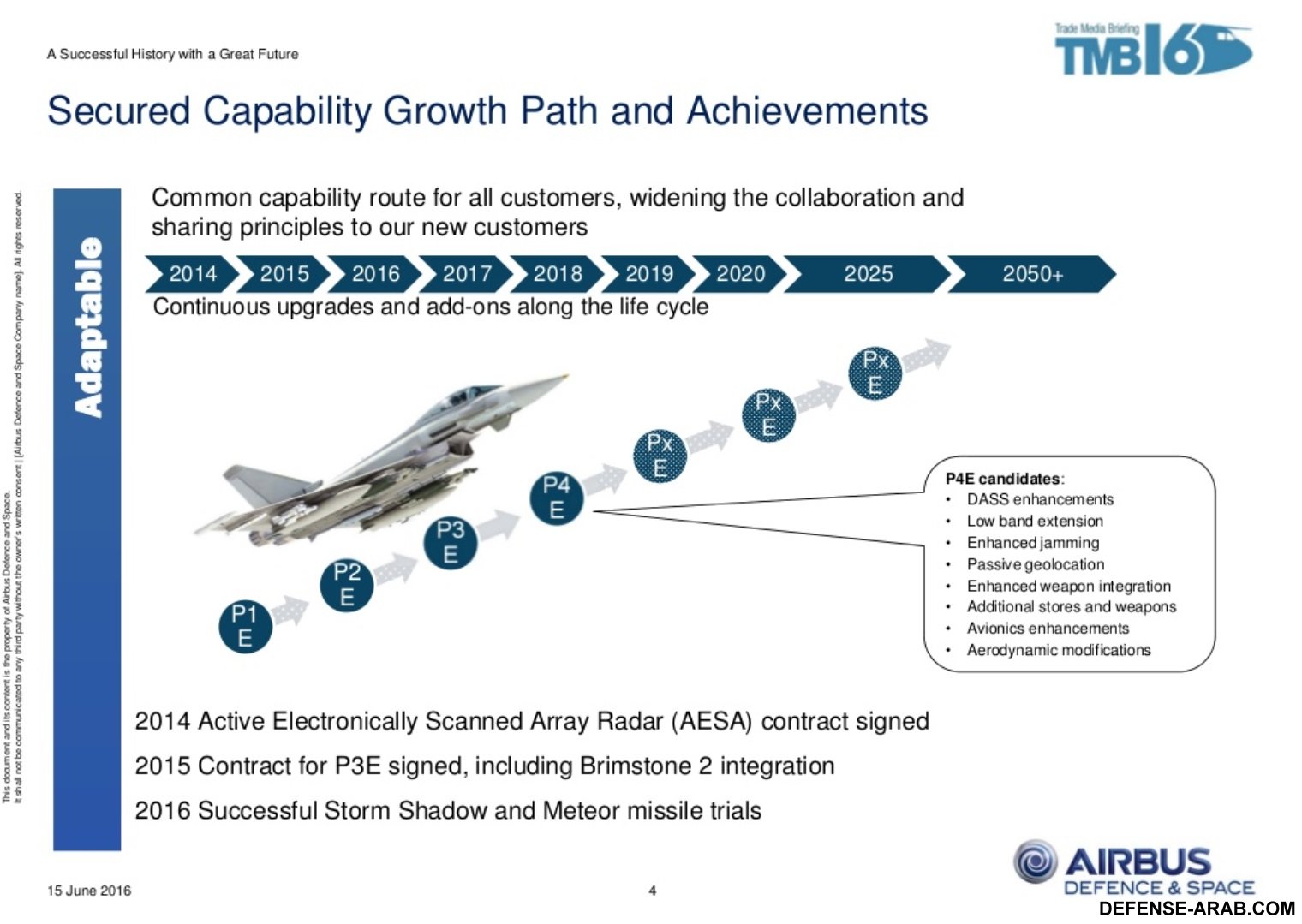

هنا نحن نتحدث عن حزمة قادمة من التحسينات سيتم توقيع عقدها غالبا بنهاية السنة 2017 بإسم P4E الحزمة تتضمن الكثير من التحسينات الواسعة بالإضافة لحزمة أخرى قادمة مستقبلا P5E

ستتضمن حزمة التحسينات P4E

* تحسينات على نظام DASS
* توسيع تغطية ترددات Low-Band
* تحسينات بقدرات التشويش
* قدرات Passive Geolocation أو تحديد الموقع الجرافي سلبيا
* وتحسينات على مستوى القدرات الايروديناميكية
* تحسينات على مستوى Avionics الطائرة

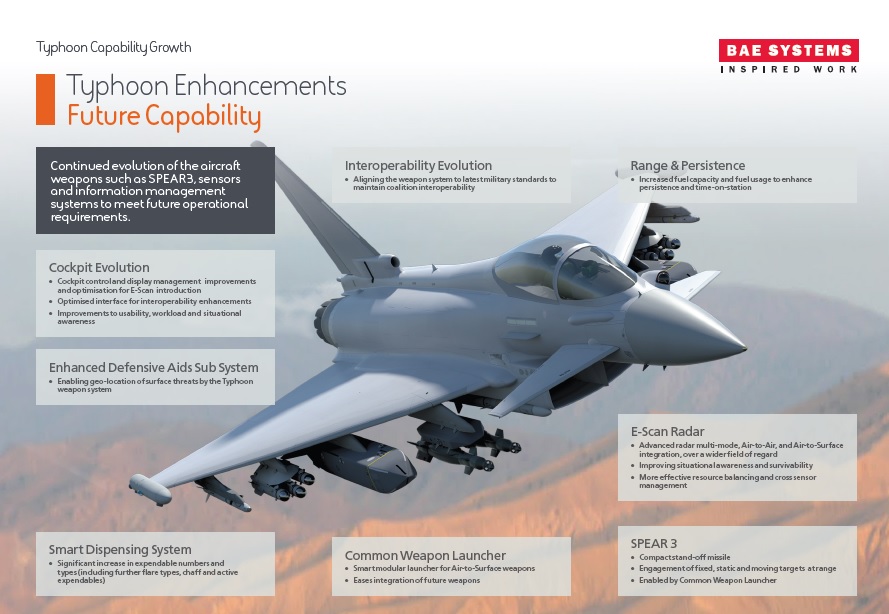

كما نلاحظ دمج صواريخ SPEAR 3 والتي ستضيف الكثير من القدرات للطائرة كونه صاروخ يستخدم كصاروخ مضاد للرادارات بفضل مداه وقدراته
اضافة الى الرادارت E-Scan أو Captor-E ( غالبا النسخة 2 البريطانية )
و أيضا تحسنات على مستوى المدى وقمرة القيادة ونظام DASS وأيضا اضافة الشراك الخداعية الحديثة التي تعمل بأسلوب DRFM

أما التطويرات المستقبليلة والتي ستشملها P5E


​

​

​

Looking to the future, the Eurofighter CEO stated that the company is already discussing a P4E package with the leading customers, further packages being also forecasted before the Typhoon Mid Life Update programme. The latter might include considerable enhancements that might range from aerodynamics, to propulsion, to stealthness, to netcentric capabilities

​

فهي تحسينات على مستوى القدرات الايروديناميكية و الدفع ( المحركات ) و الشبحية وقدرات Netcentric​

​
