نظام حماية مقاتلات التايفون Praetorian DASS والفرق بينه وبين النسخ الاوروبية

[LittLe_MEEr]

موضوع جميل



سؤال يتبادر الي الاذهان مباشرة

كيف وضعها امام
F35 & F22
؟​



[Black Shaheen]

​

تضم انظمة ESM اختصارا لجملة Electronic Support Measures وظيفة هذه الانظمة هي استقبال موجات الرادار والراديو للعدو والقيام بتحليلها وتحديد موقع العدو
(
ببساطة الرادارات العاملة تعتمد على بث موجاتها وظيفة هذه الانظمة استقبال موجات الرادارات المعادية ويتم تحليلها وتحديد موقع الهدف بدون حاجة EF-Typhoon لإستخدام رادارها
) ​

ومن مميزات هذا النظام على EF-Typhoon Tranche 3 انه يغطي 360 درجة حول الطائرة ويعطي دقة عالية حيث أستطاع ان يقوم برصد هدف وتزويد طائرة EF-Typhoon أخرى بالمعلومات وتم اطلاق صاروخ AIM-120 وحقق اصابته سلبيا بدون استخدام Radar ومن مدى بعيد

​

ماحدث بالأختبار هو التالي:

The objective of the testing was to fire the AMRAAM missile from a Eurofighter Typhoon whilst its radar was in passive mode and thus “invisible” for Electronic Support Measures (ESM) Systems. The necessary target data for the missile was acquired by the radar of a second Eurofighter Typhoon and transmitted using the Multi Functional Information Distribution System (MIDS). Both aircraft were separated by quite a distance in range.

لم يقم نظام ESM أو Electronic Support Measures برصد الهدف ولاتزويد أي طائرة تايفون أخرى بأي معلومة عن الهدف.

النص يقول

a Eurofighter Typhoon whilst its radar was in passive mode and thus “invisible” for Electronic Support Measures (ESM) Systems

التايفون الأولى لم تقم بإستخدام رادارها وكانت في حالة صامتة وبالتالي كانت غير مرئية لأنظمة التشويش والتحذير.


معلومات الهدف الضرورية تم الحصول عليها عن طريق رادار مقاتلة تايفون أخرى وتم إرسال المعلومات هذه عن طريق الData Link للطائرة الصامتة التي لاتستخدم رادارها لتطلق الصاروخ.

The necessary target data for the missile was acquired by the radar of a second Eurofighter Typhoon and transmitted using the Multi Functional Information Distribution System (MIDS). Both aircraft were separated by quite a distance in range.

لا دخل للأنظمة الESM بإطلاق الصاروخ كما ترجمت.

مافعلته هنا التايفون أمر طبيعي تقوم به جميع طائرات الجيل الرابع التي تحتوي على Data link بحيث يعتمد على طائرة عديمة الإشعاعات ( صامتة ) تعمل كدور مطلق للصاروخ عن طريق طائرة آخرى تكون متواجدة بمسافة آمنة تستخدم قوة رادارها لرصد الهدف وإرسال المعلومات عن طريق الData Link للطائرة الصامتة للضرب ، هذا آحد التكتيكات البسيطة في عالم حروب الBVR

الصورة بالإسفل تلخص الموضوع

لنقرأ سيناريو مشابه يلخص الصورة بالآعلي

The two F-16s could push forward towards the enemy with all their radio emitting systems turned off, while the two Eagles lag behind dozens of miles but have their powerful radars on, actively scanning the airspace for well over 100 miles ahead. The 'silent' F-16s will still see the radar picture provided by the F-15Cs as that picture is transmitted in real-time via data-link. This means that the F-16s and their IRSTs can know exactly where the bad guys are and push toward those targets silently. Unless the enemy fighters turn on their own radars, and they have extreme range like the F-15's APG-63, which they most likely will not, the enemy only knows F-15Cs are in the area and filling the air with electromagnetic energy from their massive radars. The enemy may stay far enough away from those F-15s to remain outside of their weapons range, but for the F-16s flying in silent mode dozens of miles ahead of the F-15Cs are another story.Once the electromagnetically silent F-16s are within range, they can create their own engagement quality target tracks without turning on their own radars, even guiding AIM-120 AMRAAMs onto their targets via their IRST's targeting information



[Black Shaheen]

ما فعلته مقاتلة Typhoon هو الإقفال على الطائرة المعادية بإستخدام رادار مقاتلة Typhoon أخرى,

عبر نظام توزيع المعلومات المتعدد الوظائف MIDS.

وقتها كان رادار مقاتلة Typhoon التي أطلقت الصاروخ AIM-120 AMRAAM في الوضع السلبي ومخفي ضد تدابير ESM.

Good Lad



[Road Runner]

موضوع جميل



سؤال يتبادر الي الاذهان مباشرة

كيف وضعها امام
F35 & F22
؟​

رغم أن مقاتلات Typhoon الألمانية تفتقر إلى نظام PIRATE,

إلا أنها حققت نتائج مبهرة أمام مقاتلة F-22 Raptor في تمرين العلم الأحمر في آلاسكا.

يقال بأن مقاتلات F-22 Raptor كانت "سلطة" لغداء طياري مقاتلات Typhoon الألمان !



[Power2030]

لم يقم نظام ESM أو Electronic Support Measures برصد الهدف ولاتزويد أي طائرة تايفون أخرى بأي معلومة عن الهدف.

صحيح ، لا يوجد طائرة ترصد وتوجه الصواريخ بـ ESM ... بس صورة الاف15 جميلة.



[Hero of Chaos]

ماحدث بالأختبار هو التالي:




لم يقم نظام ESM أو Electronic Support Measures برصد الهدف ولاتزويد أي طائرة تايفون أخرى بأي معلومة عن الهدف.

النص يقول




التايفون الأولى لم تقم بإستخدام رادارها وكانت في حالة صامتة وبالتالي كانت غير مرئية لأنظمة التشويش والتحذير.


معلومات الهدف الضرورية تم الحصول عليها عن طريق رادار مقاتلة تايفون أخرى وتم إرسال المعلومات هذه عن طريق الData Link للطائرة الصامتة التي لاتستخدم رادارها لتطلق الصاروخ.

The necessary target data for the missile was acquired by the radar of a second Eurofighter Typhoon and transmitted using the Multi Functional Information Distribution System (MIDS). Both aircraft were separated by quite a distance in range.

لا دخل للأنظمة الESM بإطلاق الصاروخ كما ترجمت.

مافعلته هنا التايفون أمر طبيعي تقوم به جميع طائرات الجيل الرابع التي تحتوي على Data link بحيث يعتمد على طائرة عديمة الإشعاعات ( صامتة ) تعمل كدور مطلق للصاروخ عن طريق طائرة آخرى تكون متواجدة بمسافة آمنة تستخدم قوة رادارها لرصد الهدف وإرسال المعلومات عن طريق الData Link للطائرة الصامتة للضرب ، هذا آحد التكتيكات البسيطة في عالم حروب الBVR

الصورة بالإسفل تلخص الموضوع

لنقرأ سيناريو مشابه يلخص الصورة بالآعلي

نعم اعتذر عن الخطأ غير المقصود .. وسيتم تعديله ..



[Hawk 205]

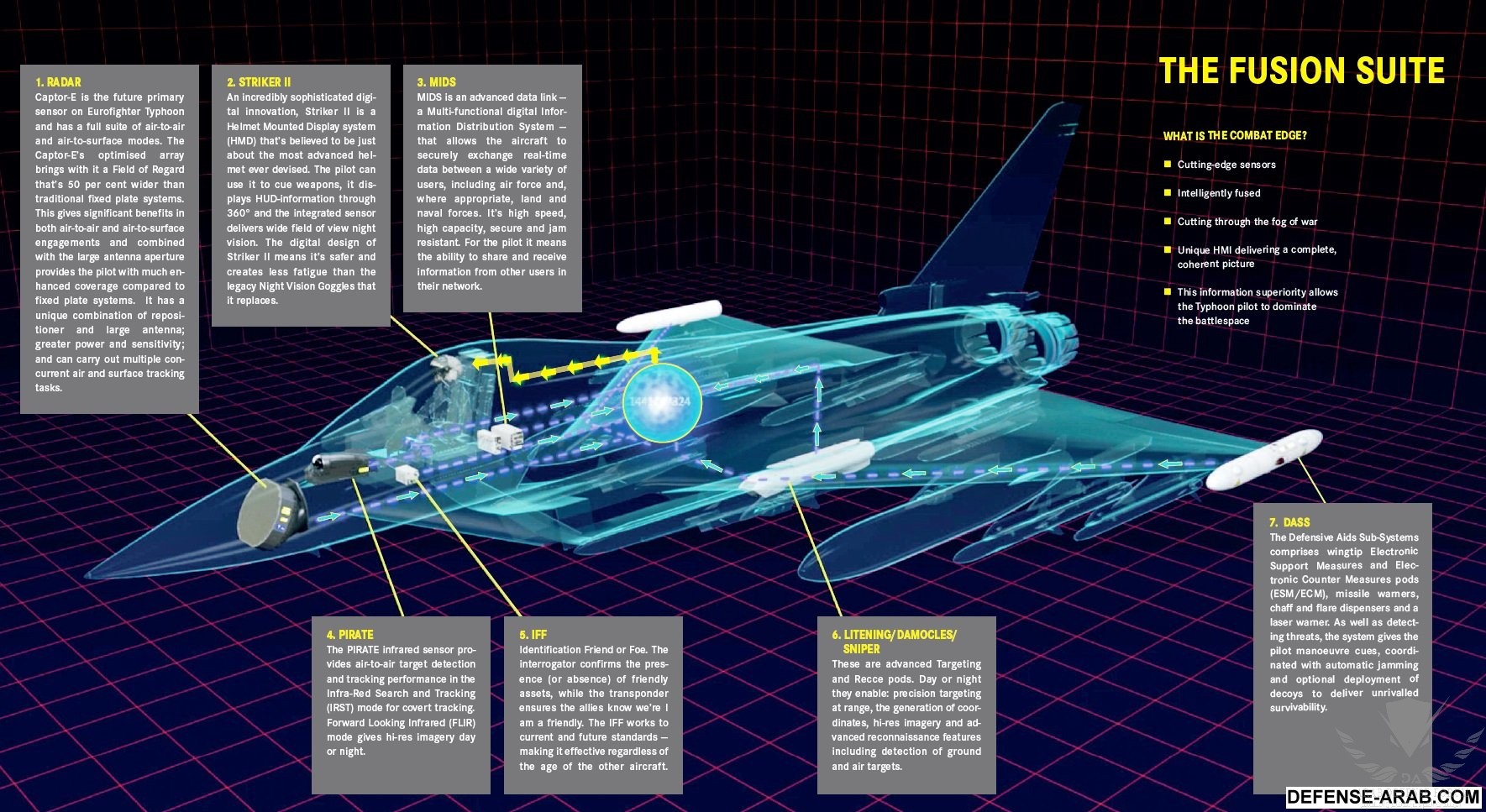

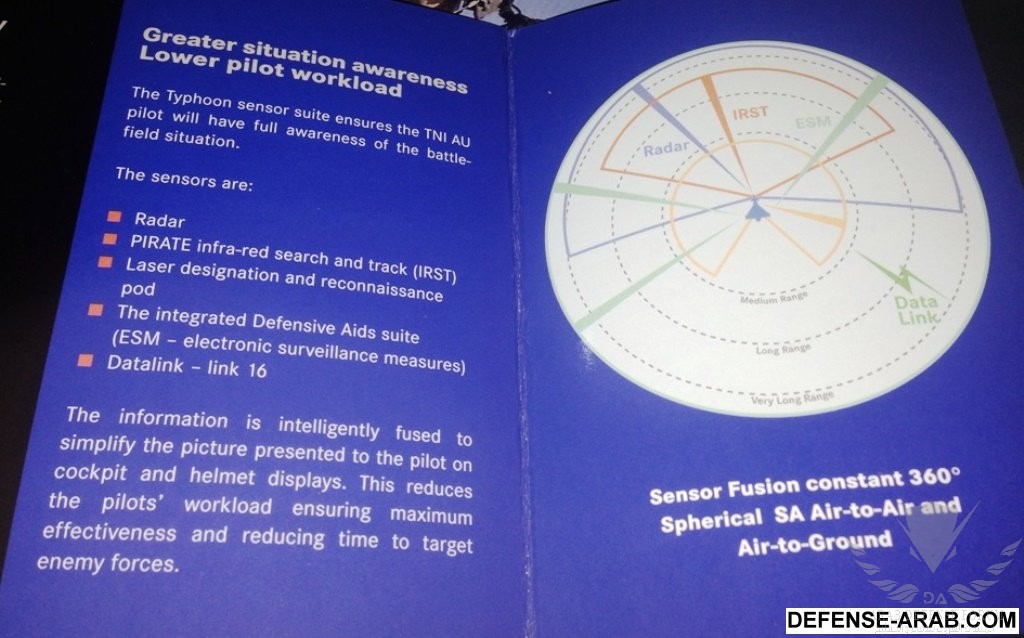

تمتلك مقاتلات Typhoon معدات متقدمة لصهر البيانات "Sensor Fusion" متكاملة ومترابطة مع بعضها (منظومات DASS ، MIDS ، PIRATE ، IFF ، Captor-M/E ، Sniper ATP ، Striker II) ، لتوفر قدرات ادراك ظرفي "Situational Awareness" بشكل كروي حول المقاتلة في جميع الاتجاهات "360 درجة" سواءً في عمليات جو-جو أو في عمليات جو-ارض



[Hawk 205]



[DAGGER]

جميل​



[Black Shaheen]

نعم اعتذر عن الخطأ غير المقصود .. وسيتم تعديله ..

لا داعي للأعتذار كلنا نجتهد ونخطيئ

مجهود جميل :100&:



[Sentry]

موضوع ومعلومات ممتعه الف شكر لك اخي الكريم بارك الله فيك

معلومه اكتسبتها هو ان بأمكان التايفون حمل صواريخ aim120



[Naserblushi]

ويجيك وااحد ...يقولك الصناعات البريطانية العسكرية فاشلة


موضوع جميل اخ محمد ..



[Hawk 205]

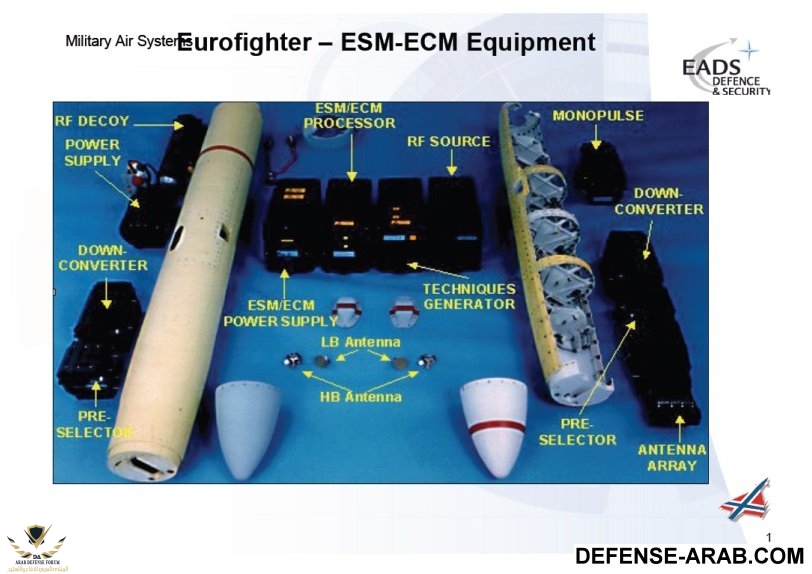

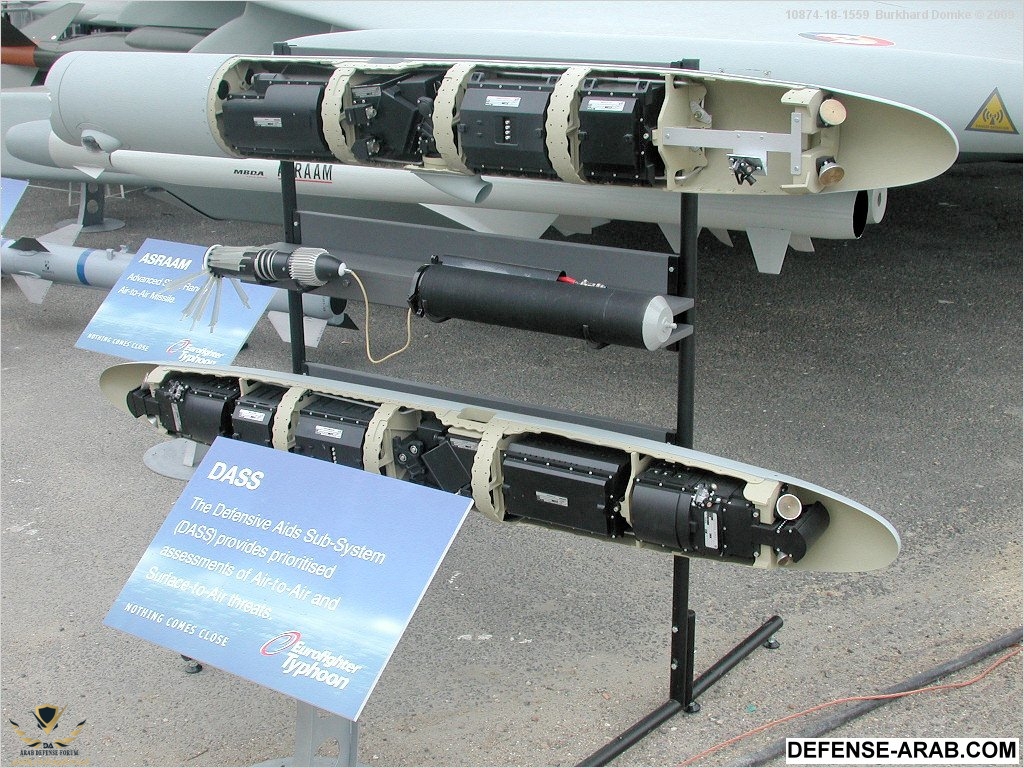

صور توضح مكونات حواضن ESM/ECM على اطراف الاجنحة (احدى عناصر منظومة DASS الدفاعي)



[red scorpion six]

ويجيك وااحد ...يقولك الصناعات البريطانية العسكرية فاشلة


موضوع جميل اخ محمد ..

نعم صناعات عسكريه فاشله ..

فالتايفون مقاتله "أوروبيه " وليست "بريطانيه" ..
هذا طبعا اذا كنت لاتعرف الفرق مابين ماهو أوروبي وماهو بريطاني ..

هذا والله أعلم..



[Hawk 205]

نعم صناعات عسكريه فاشله ..

فالتايفون مقاتله "أوروبيه " وليست "بريطانيه" ..
هذا طبعا اذا كنت لاتعرف الفرق مابين ماهو أوروبي وماهو بريطاني ..

هذا والله أعلم..

بالرغم من ان مقاتلات Typhoon مقاتلة اوروبية مشتركة ، الا انه لا يمكننا اطلاق صفة "الفشل" على الصناعات العسكرية البريطانية



[DAGGER]

بالرغم من ان مقاتلات Typhoon مقاتلة اوروبية مشتركة ، الا انه لا يمكننا اطلاق صفة "الفشل" على الصناعات العسكرية البريطانية

نعم صناعات عسكريه فاشله ..

فالتايفون مقاتله "أوروبيه " وليست "بريطانيه" ..
هذا طبعا اذا كنت لاتعرف الفرق مابين ماهو أوروبي وماهو بريطاني ..

هذا والله أعلم..

في الشق البري هناك فشل فبريطانيا لم تواكب الدول الغربية في هذا المجال ​



[newassm]

و ايضا في الطائرات بريطنيا لم تحقق نجاح في صناعة الطائرات
اعتقد انجح الطائرات البريطانية هي

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

& Harrier



[MIA1]

أستطيع أن أقول حاليا أن التايفون تستطيع منازلة الرابتور واللايتنق بشجاعة



[TridenT111]

أستطيع أن أقول حاليا أن التايفون تستطيع منازلة الرابتور واللايتنق بشجاعة

ليس بالضرورة فلا تزال الوحوش الجويه تمتلك الكثير في جعبتها احساسي يقول ذلك



[Black Shaheen]

أستطيع أن أقول حاليا أن التايفون تستطيع منازلة الرابتور واللايتنق بشجاعة
