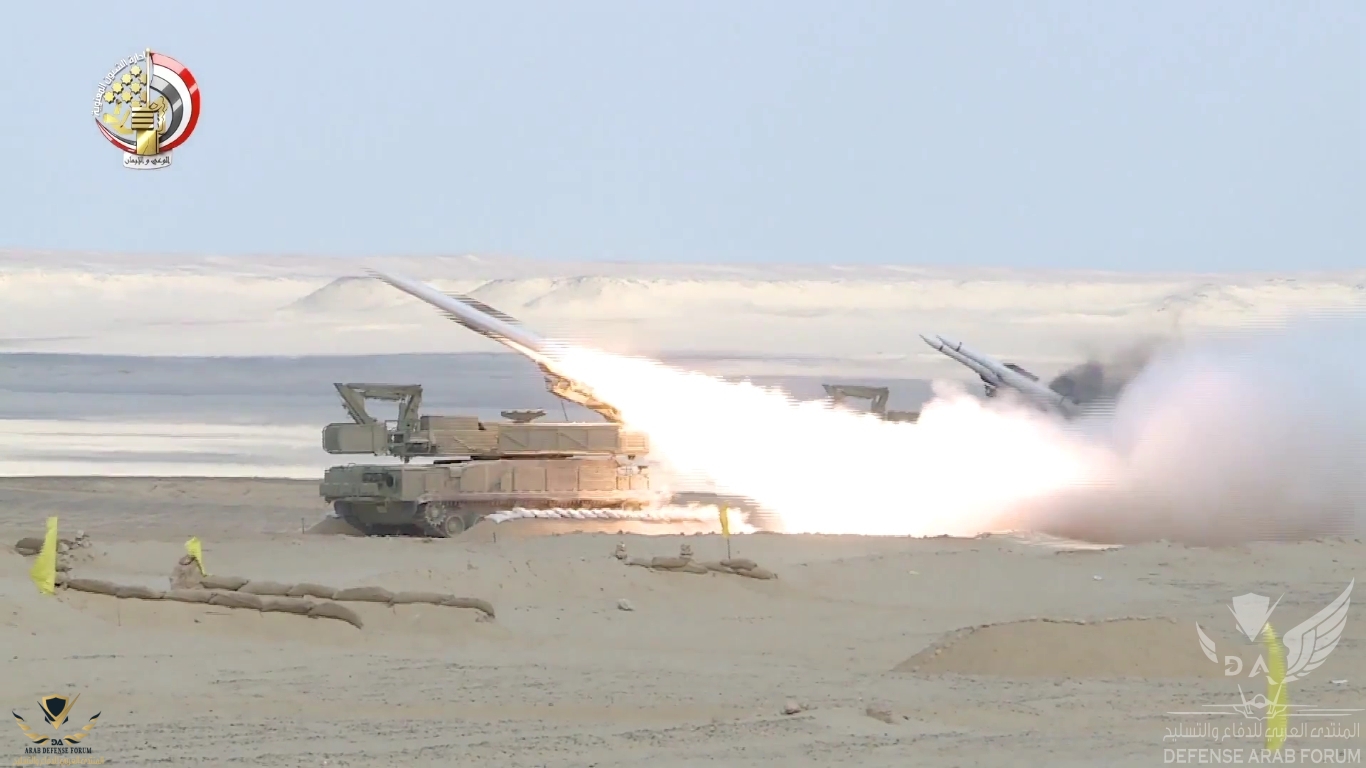

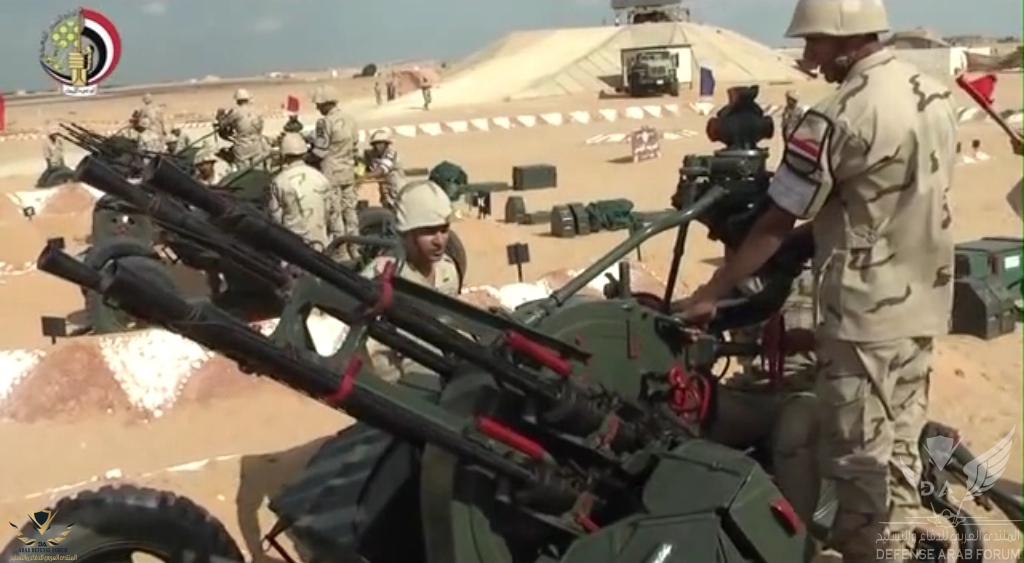

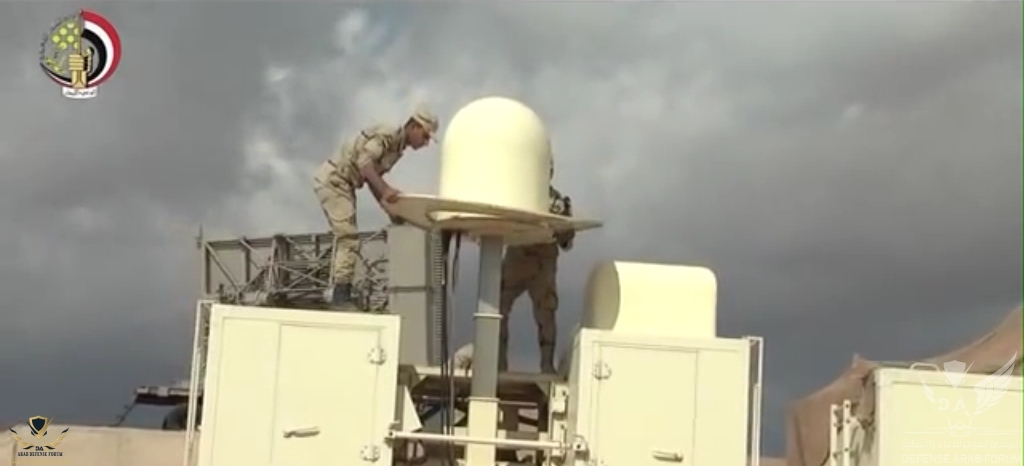

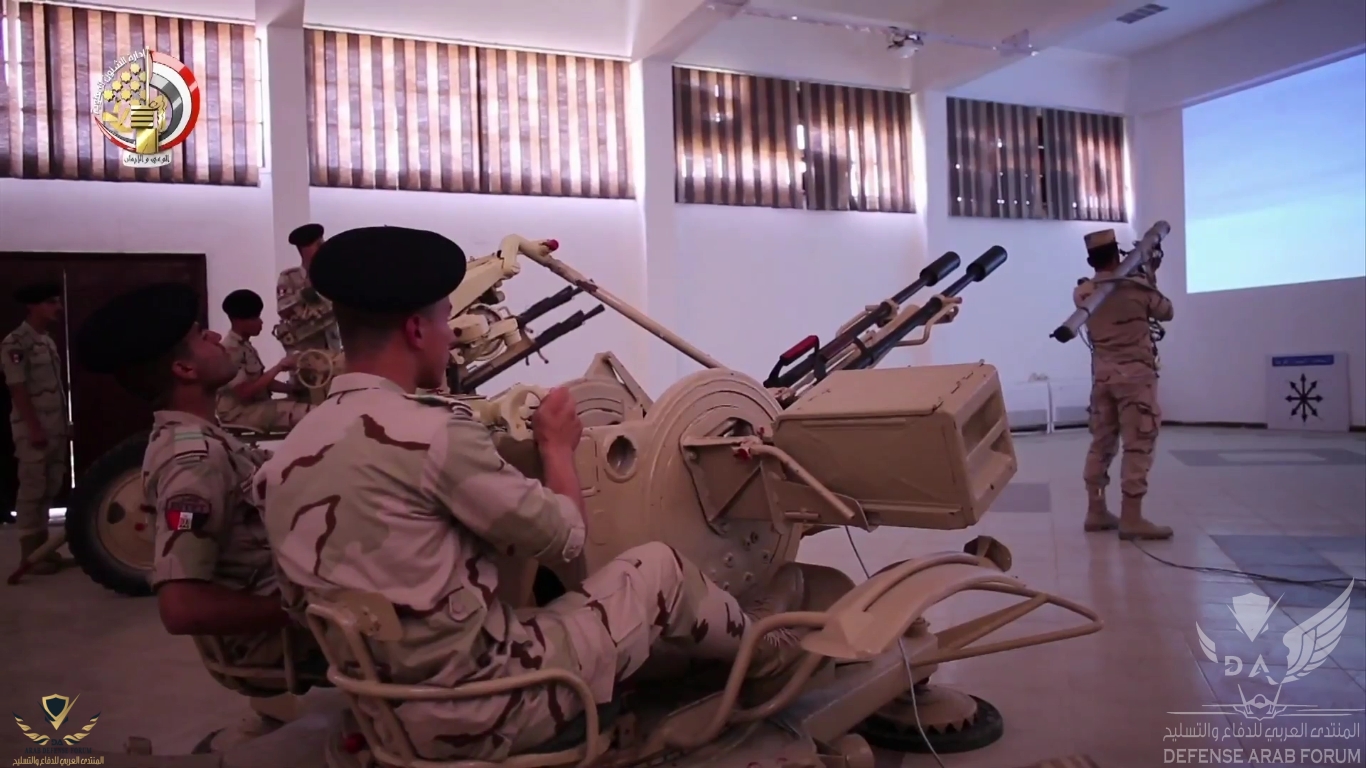

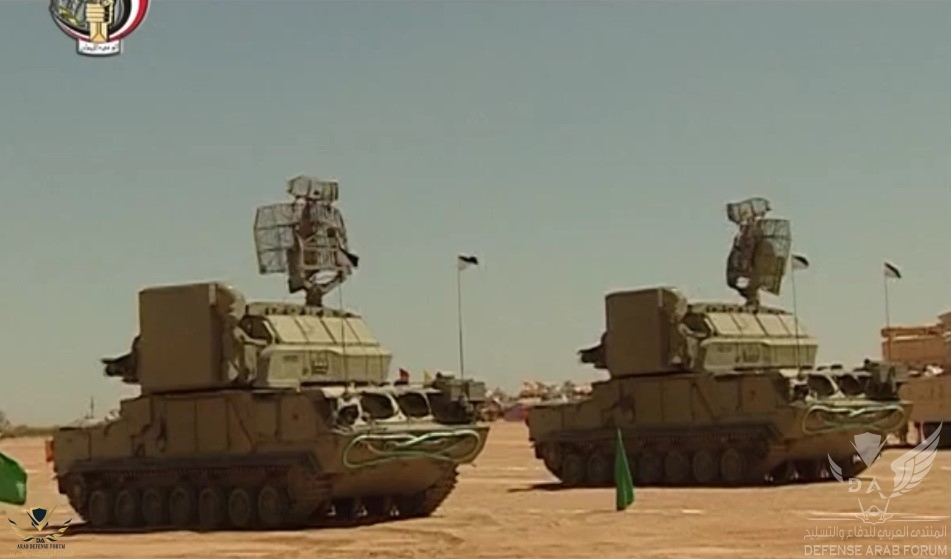

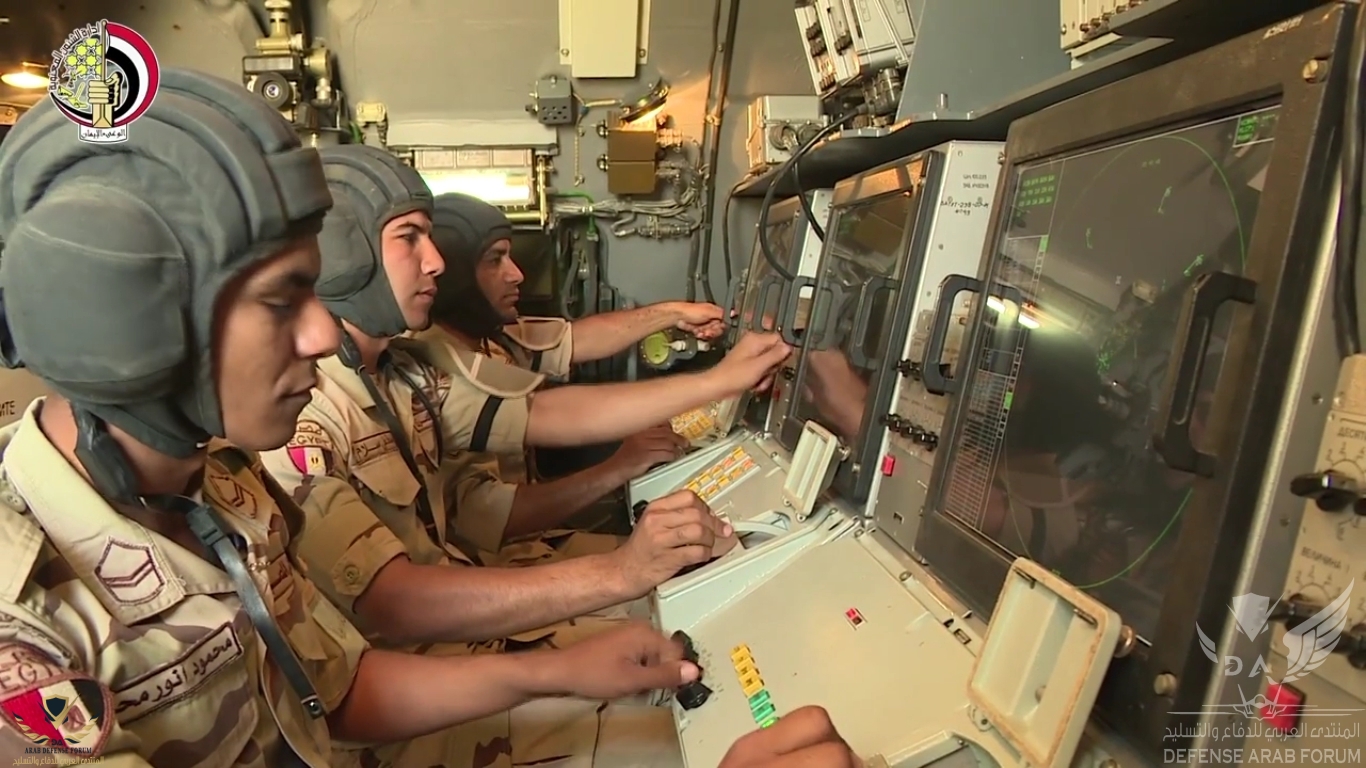

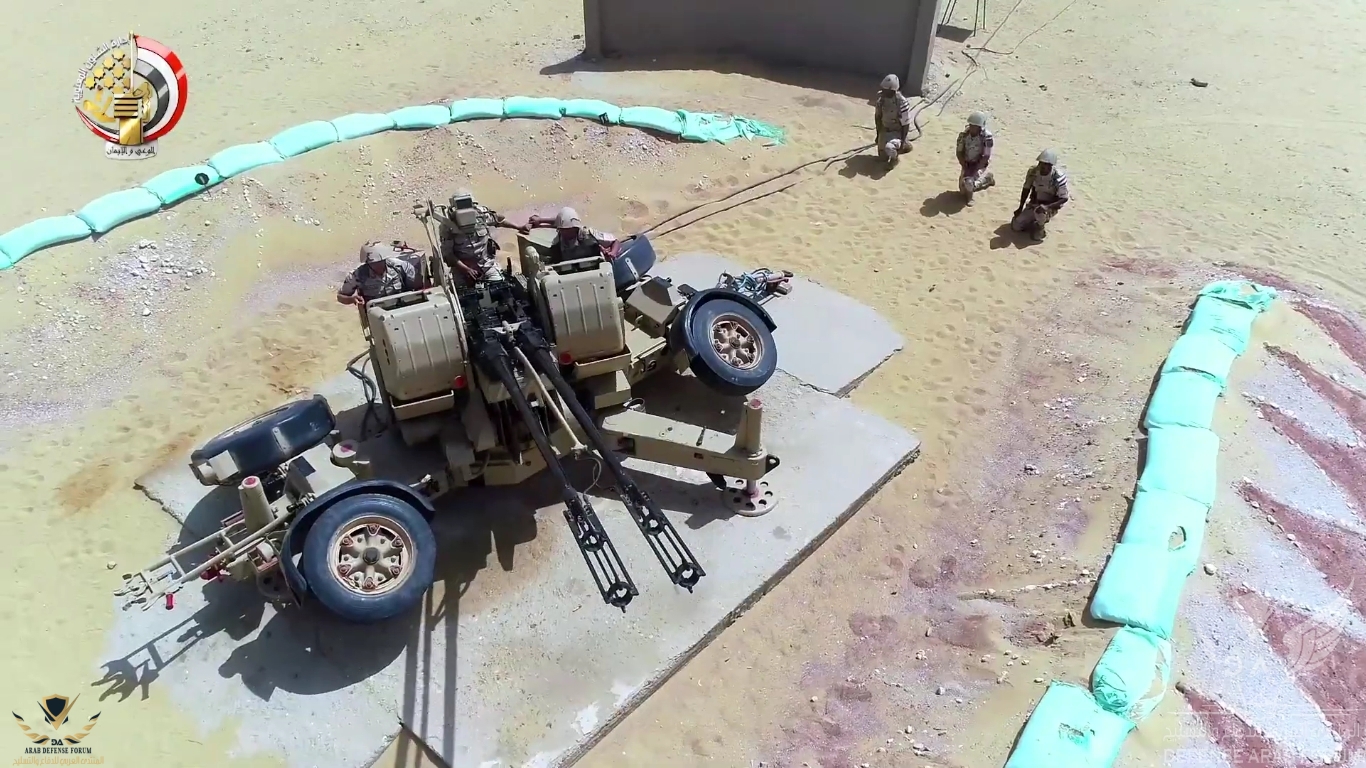

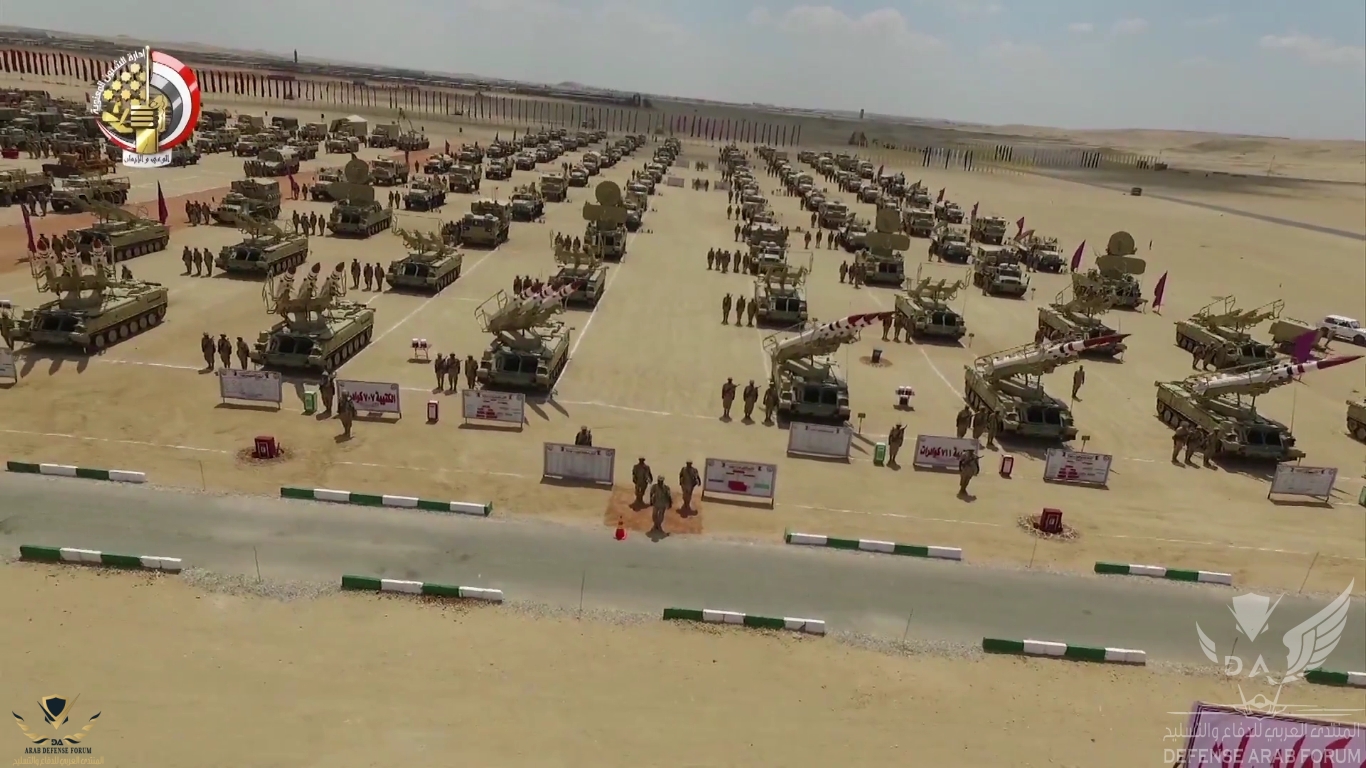

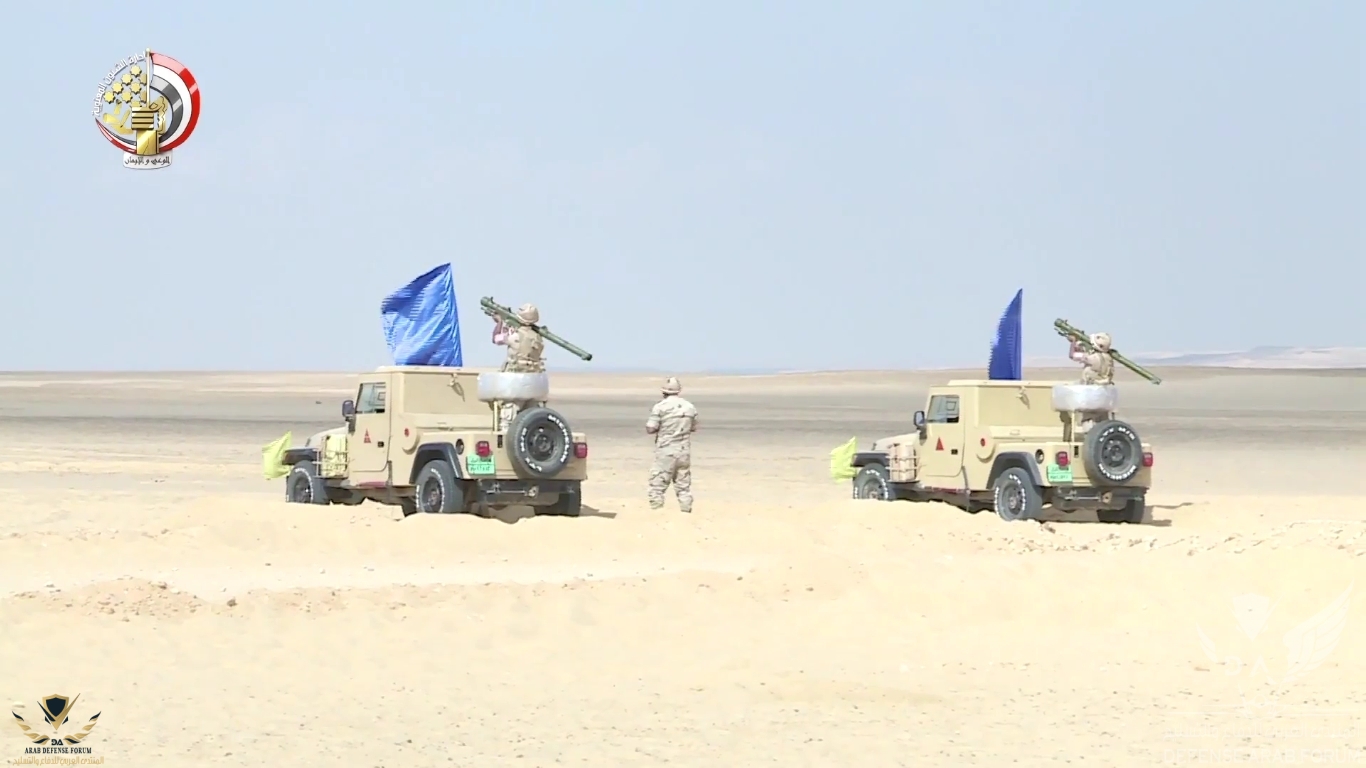

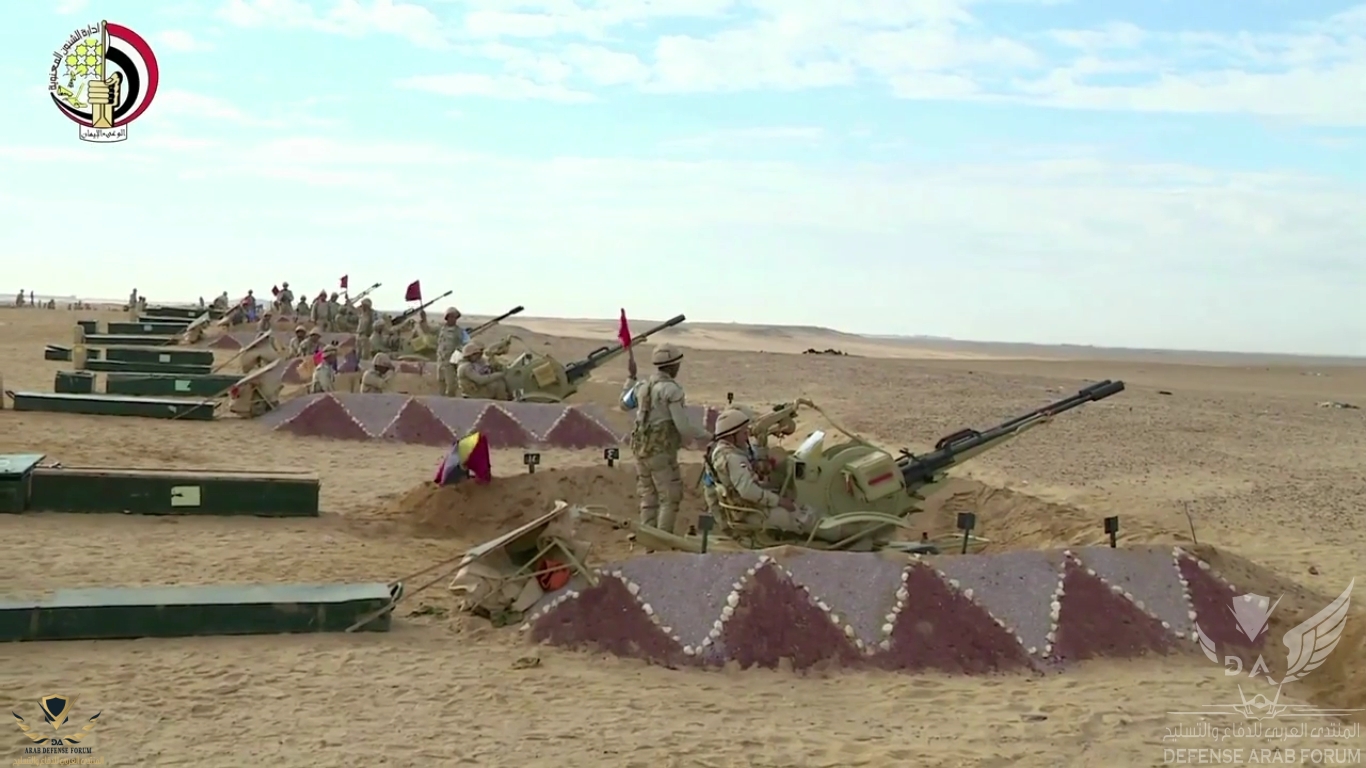

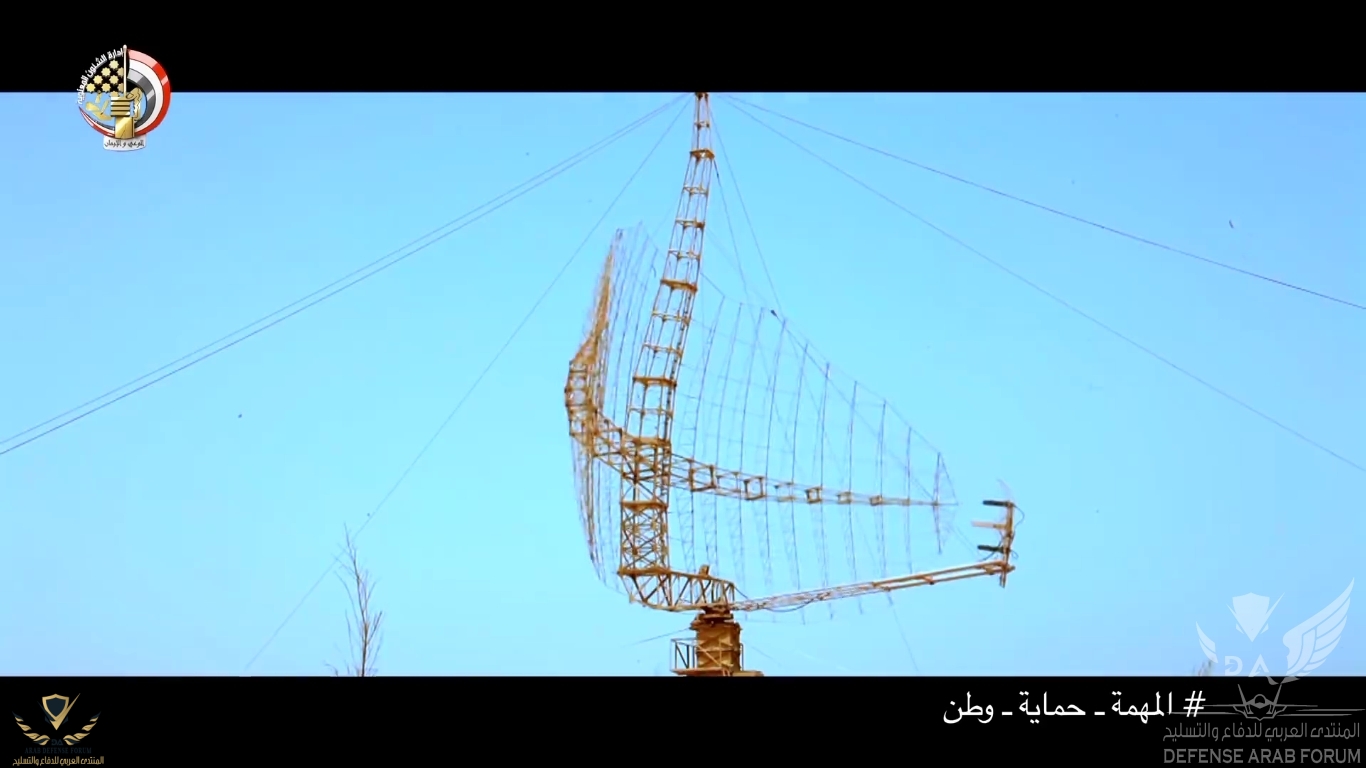

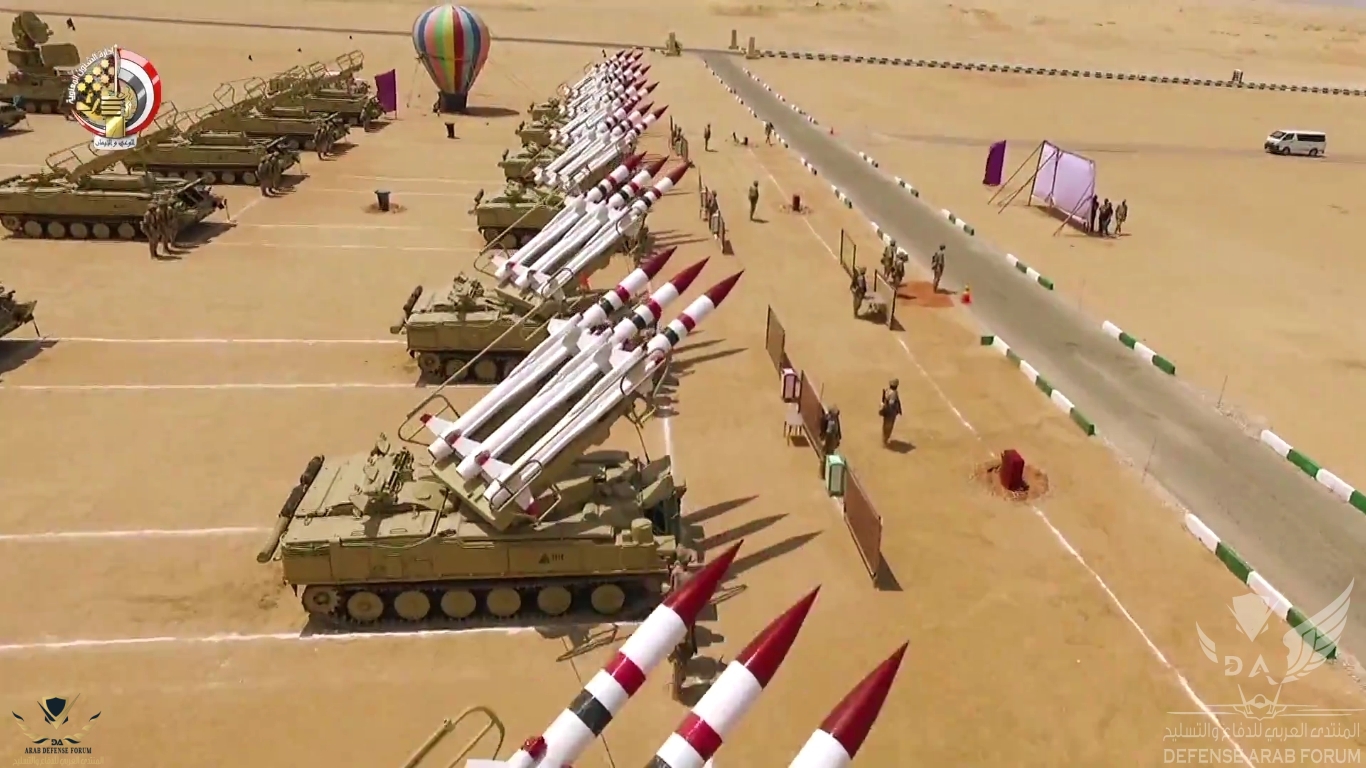

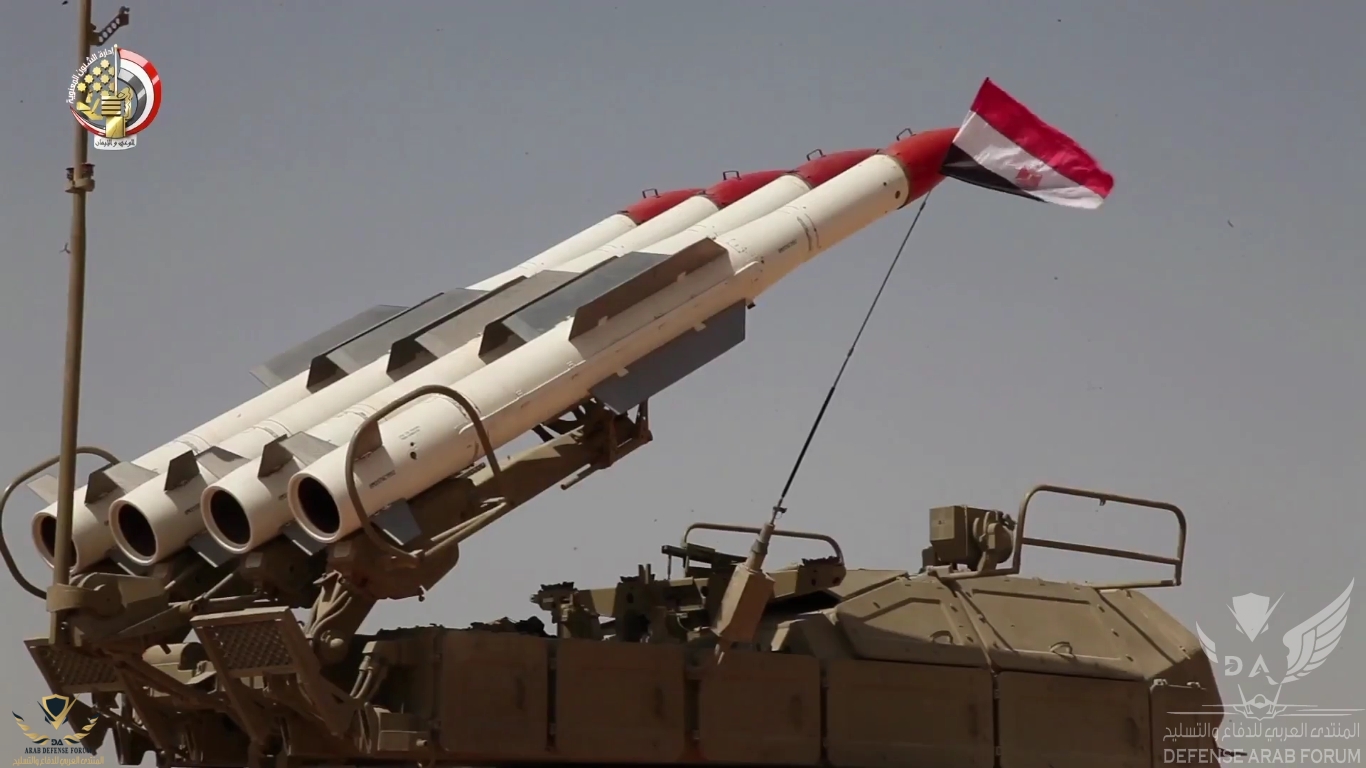

الدفاع الجوي المصري

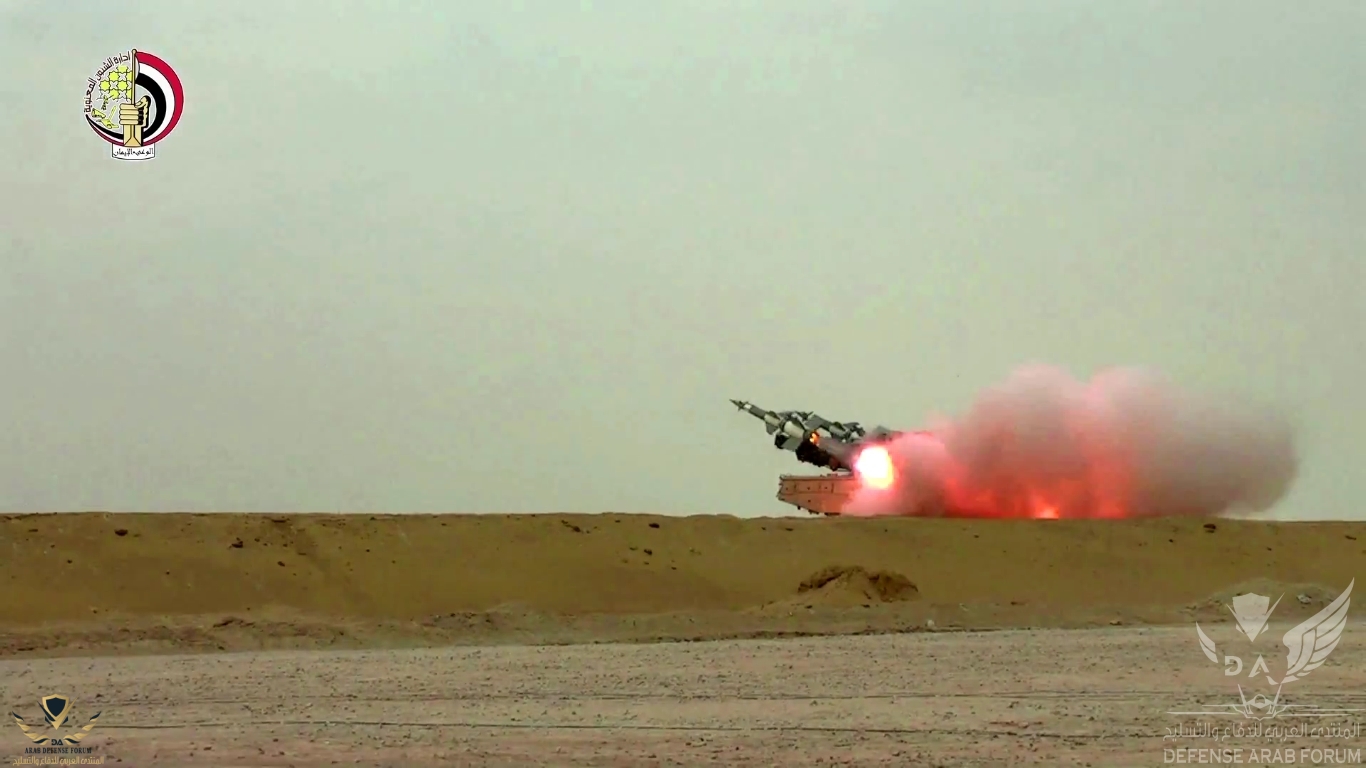

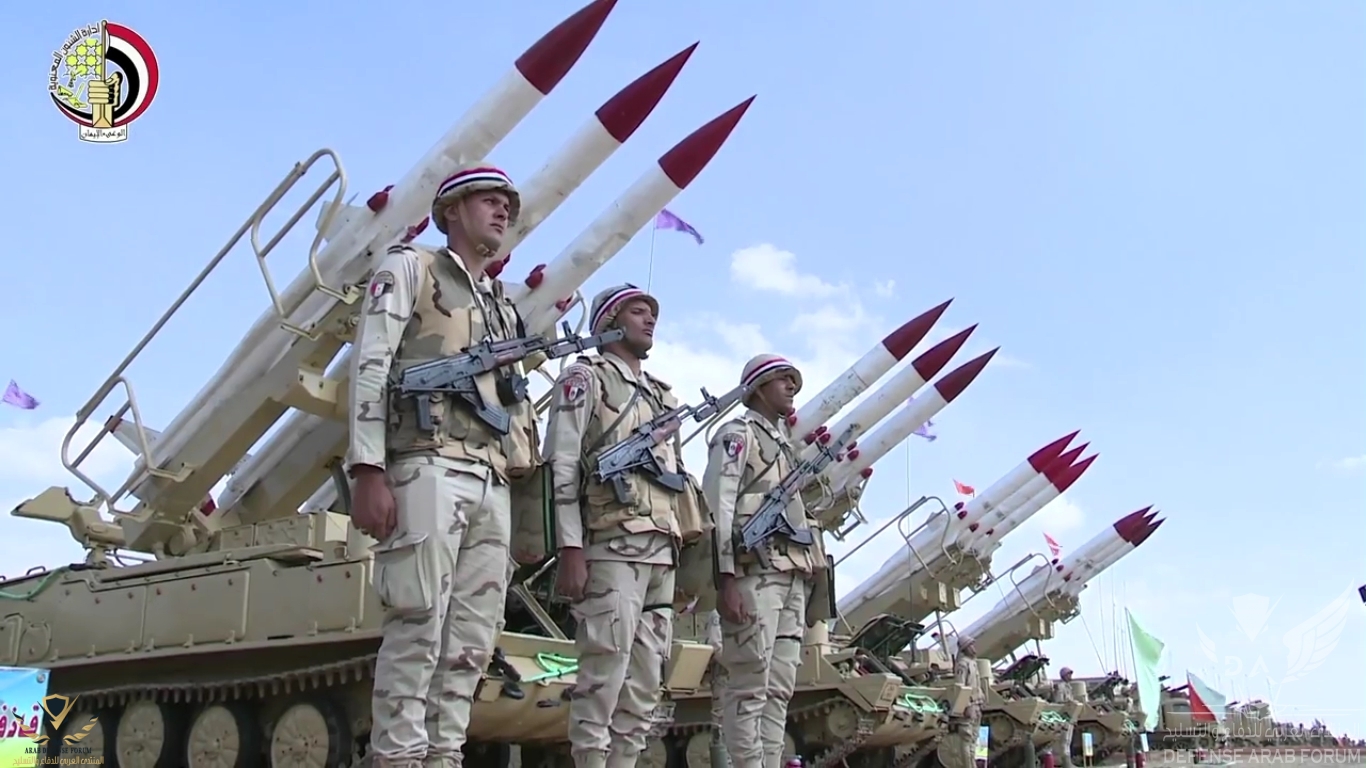

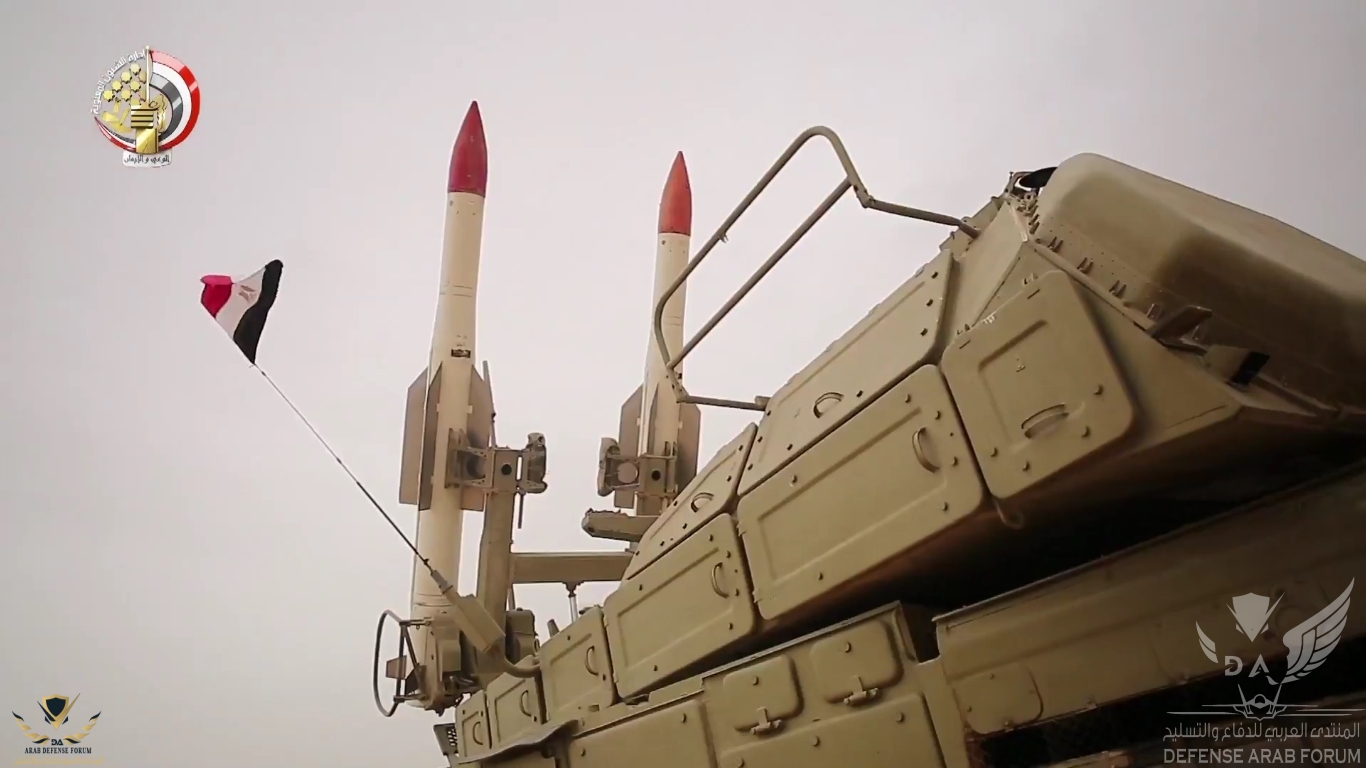

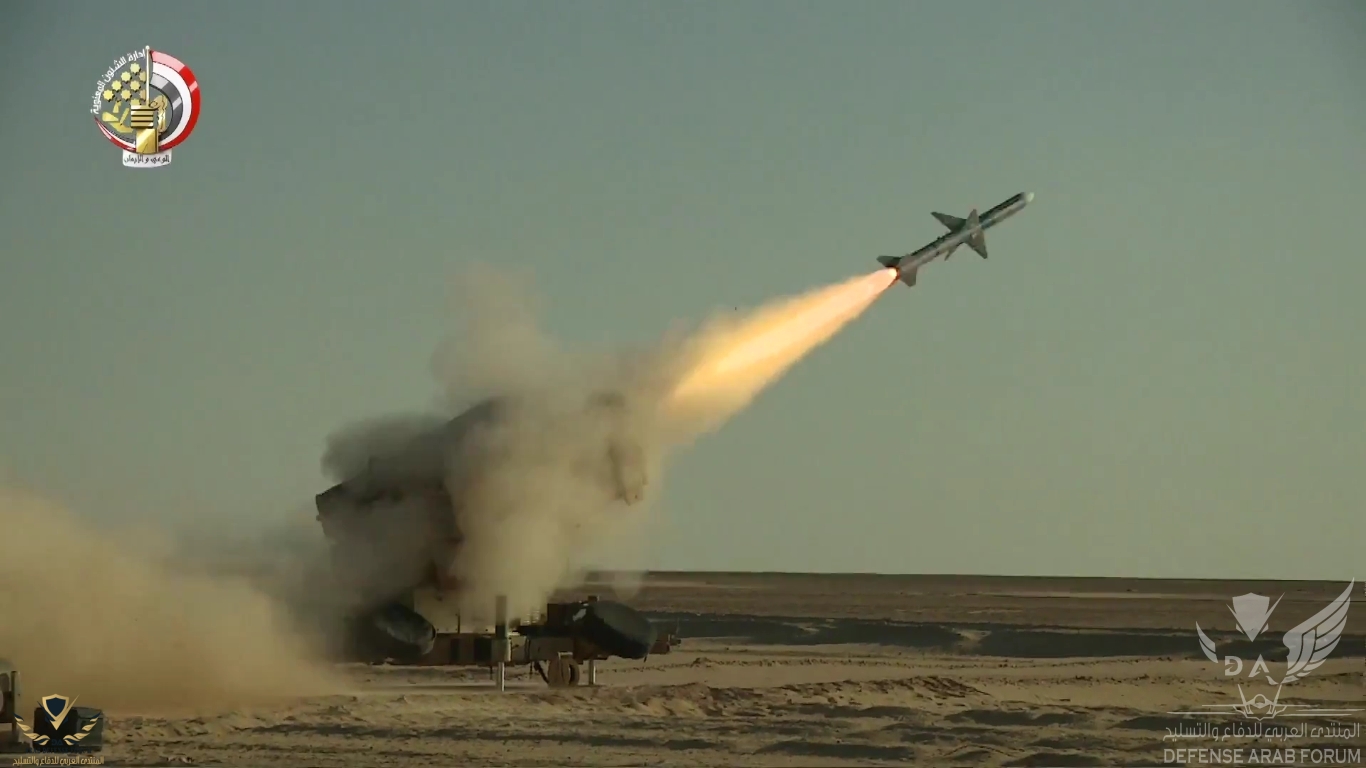

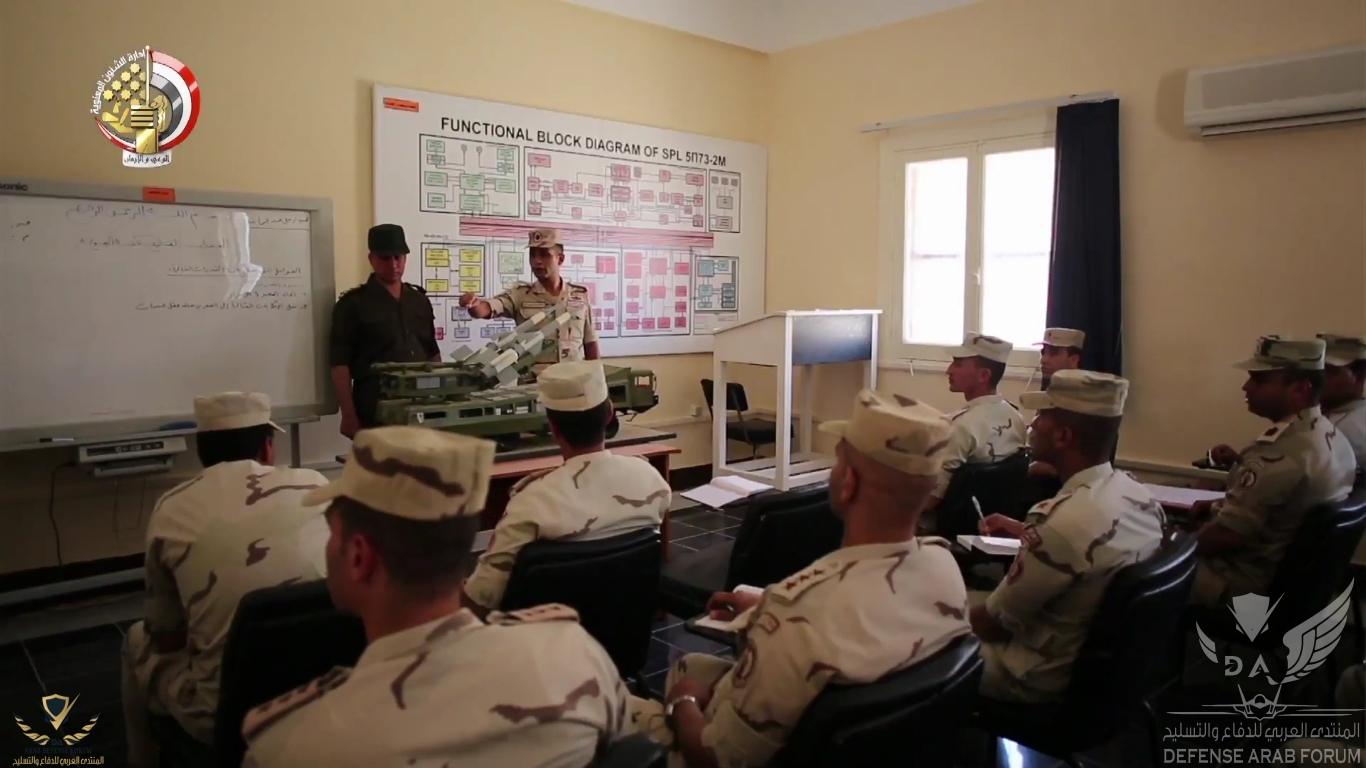

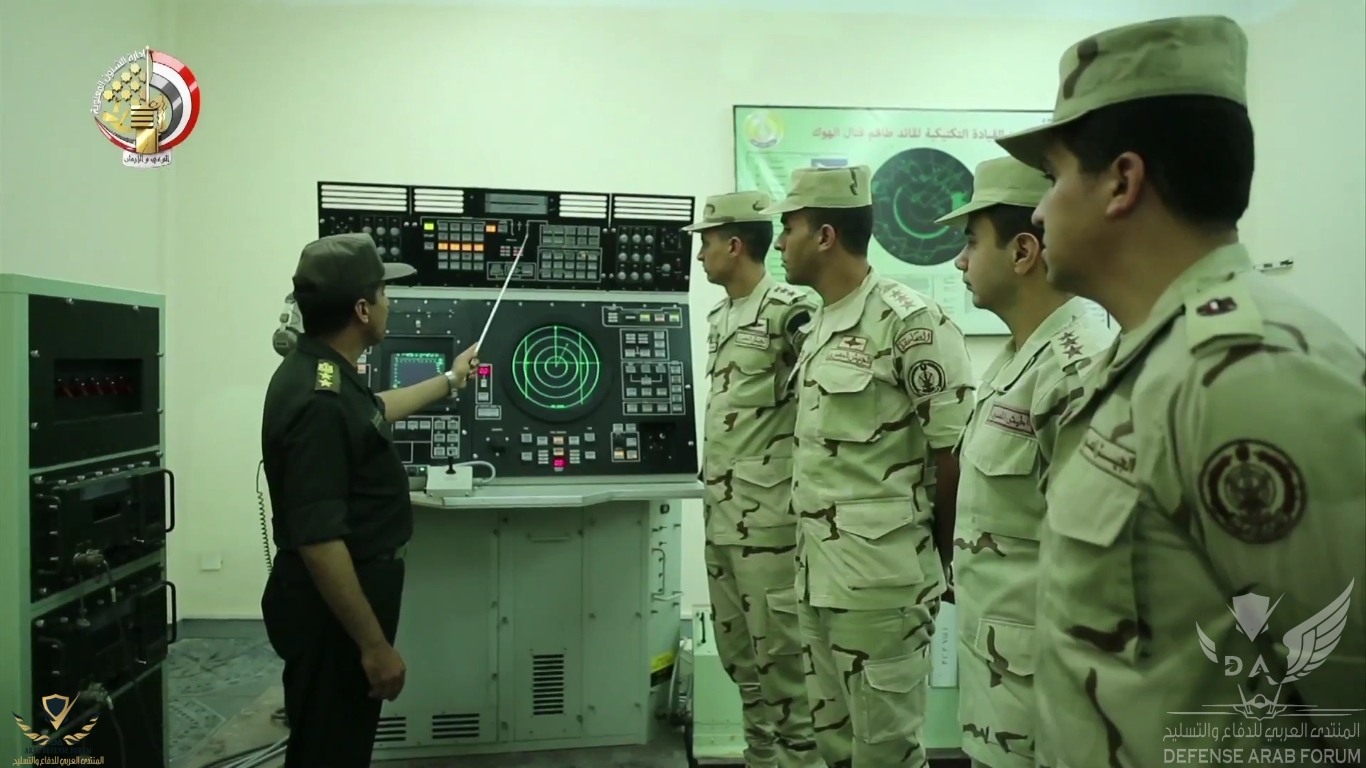

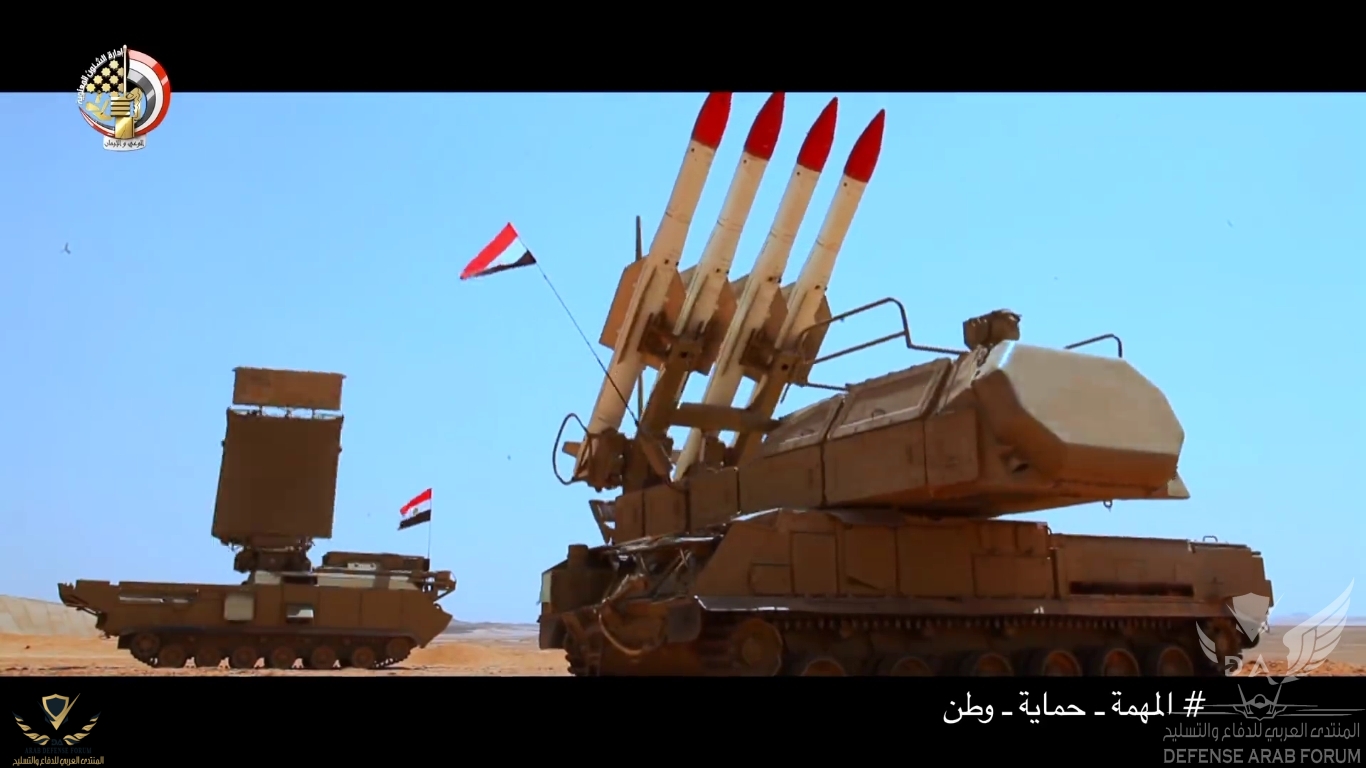

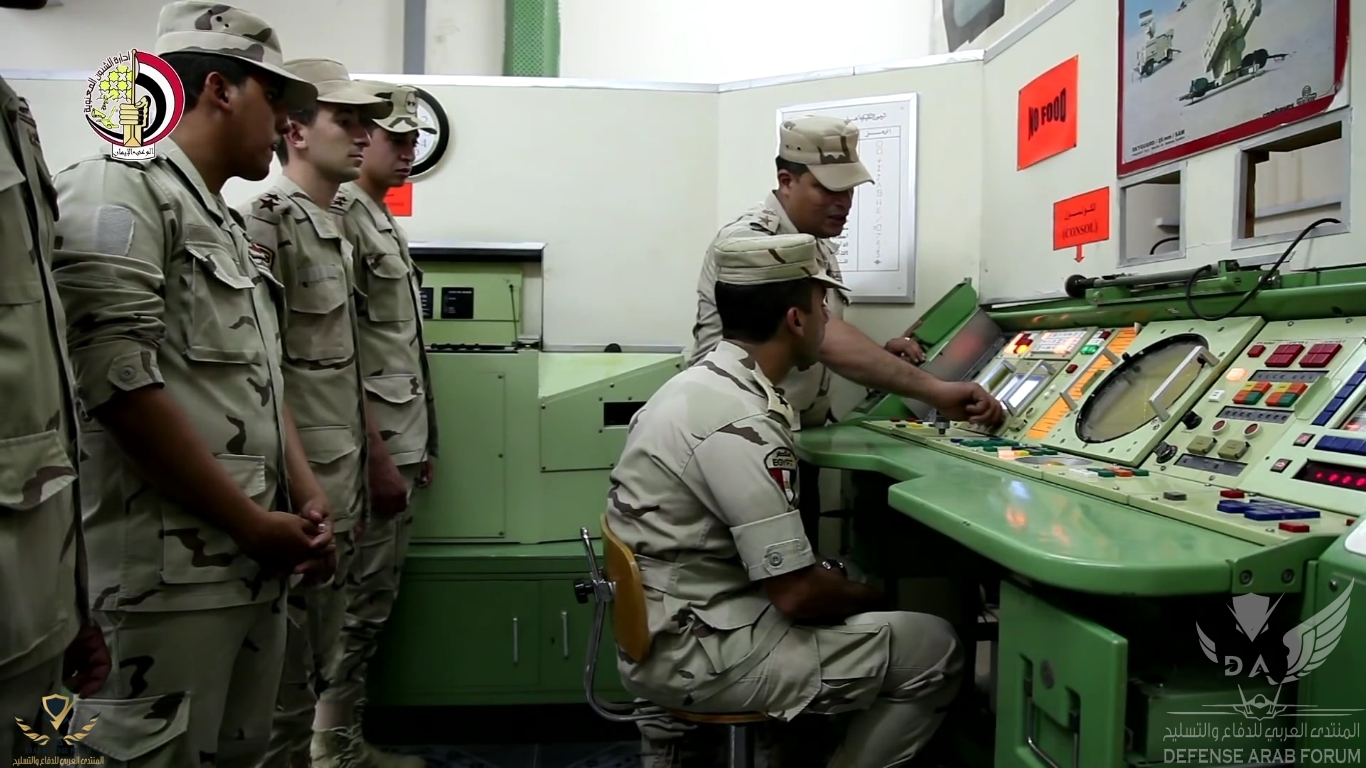

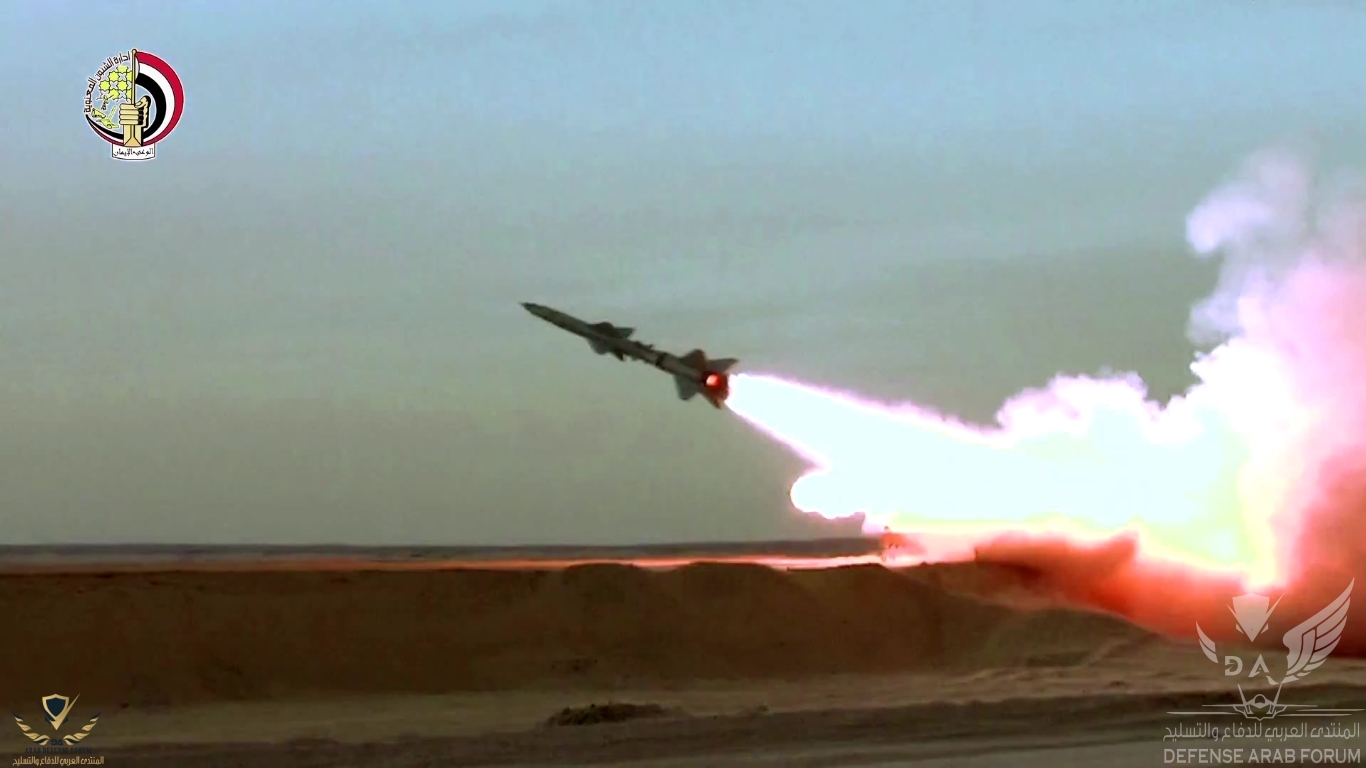

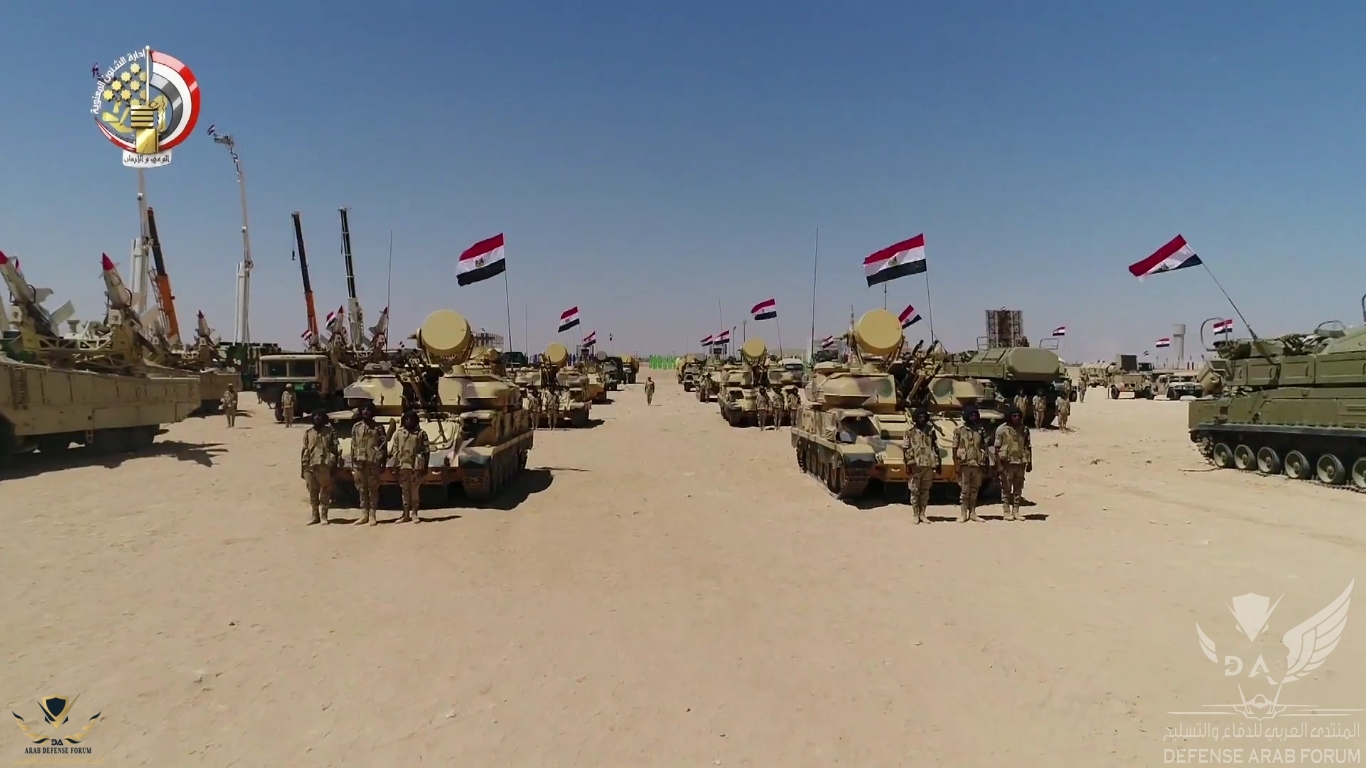

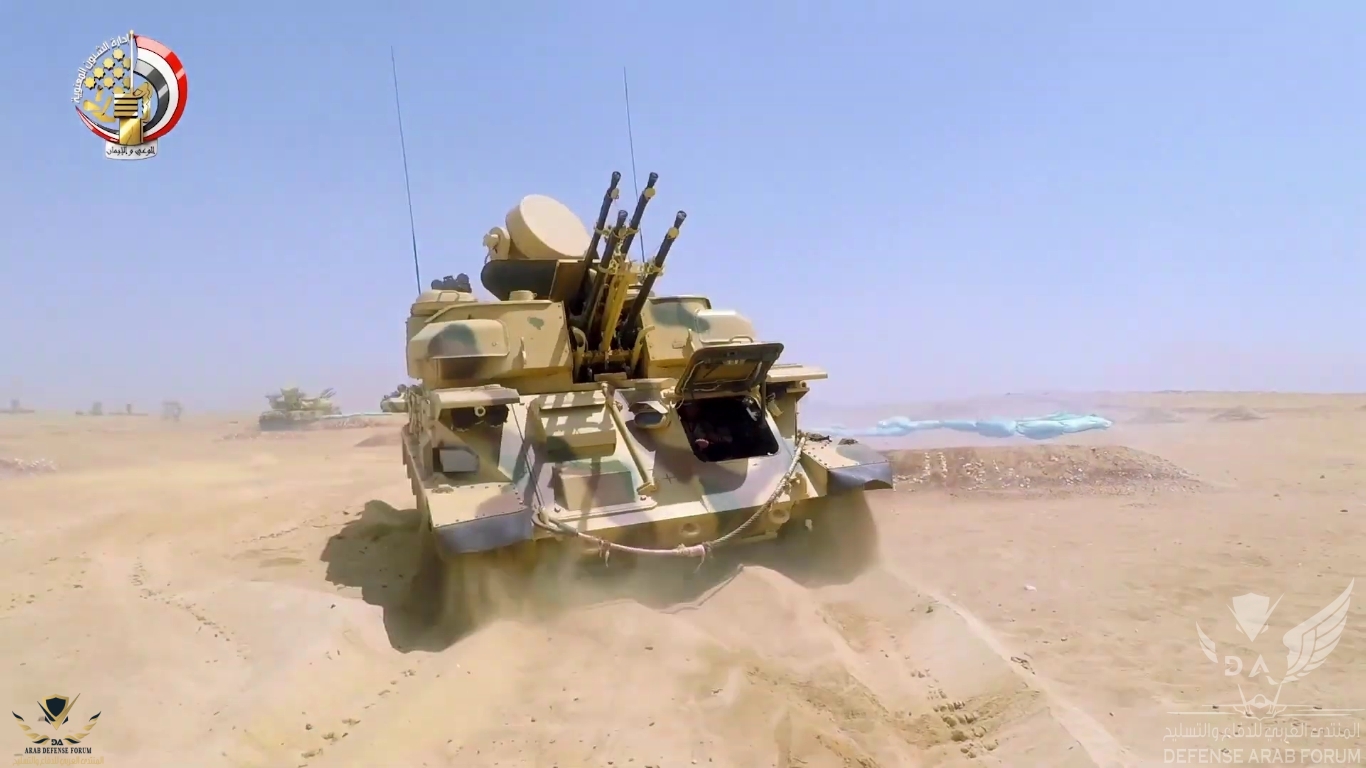

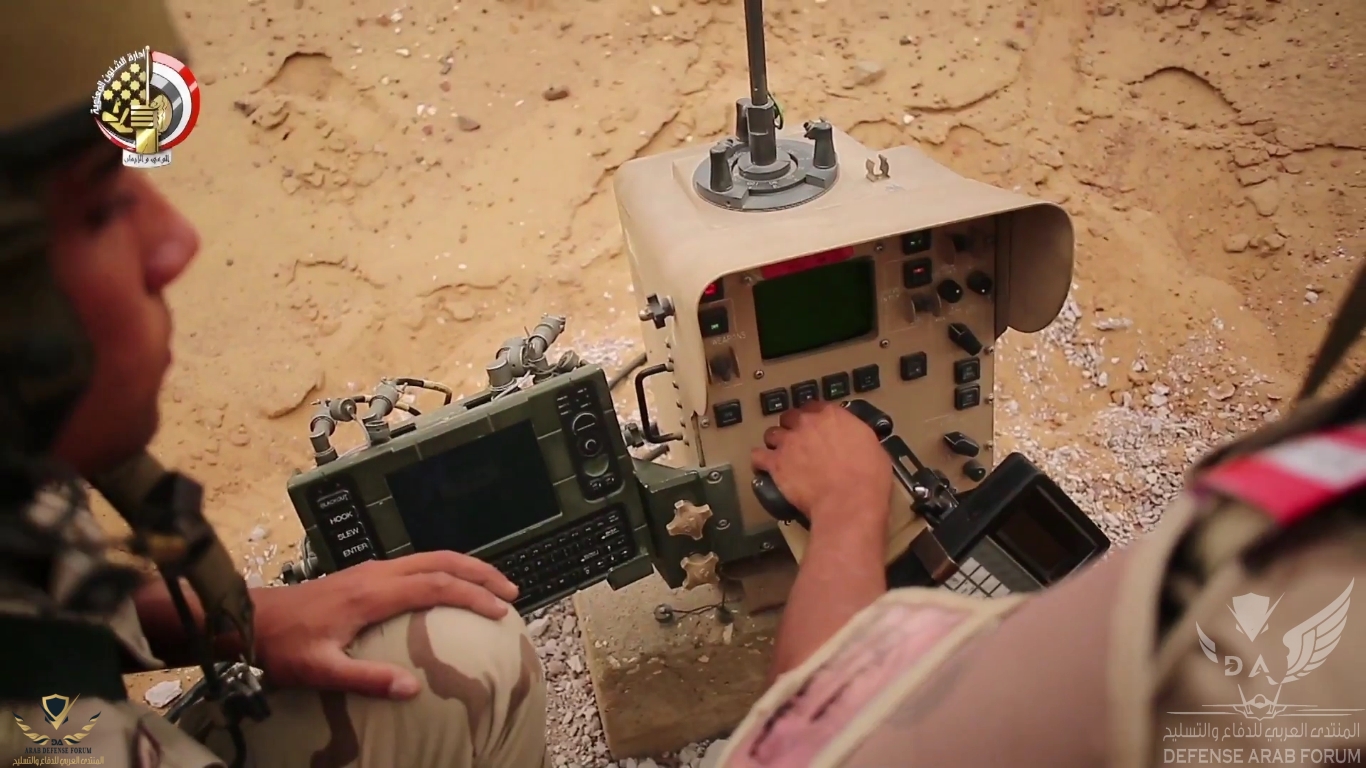

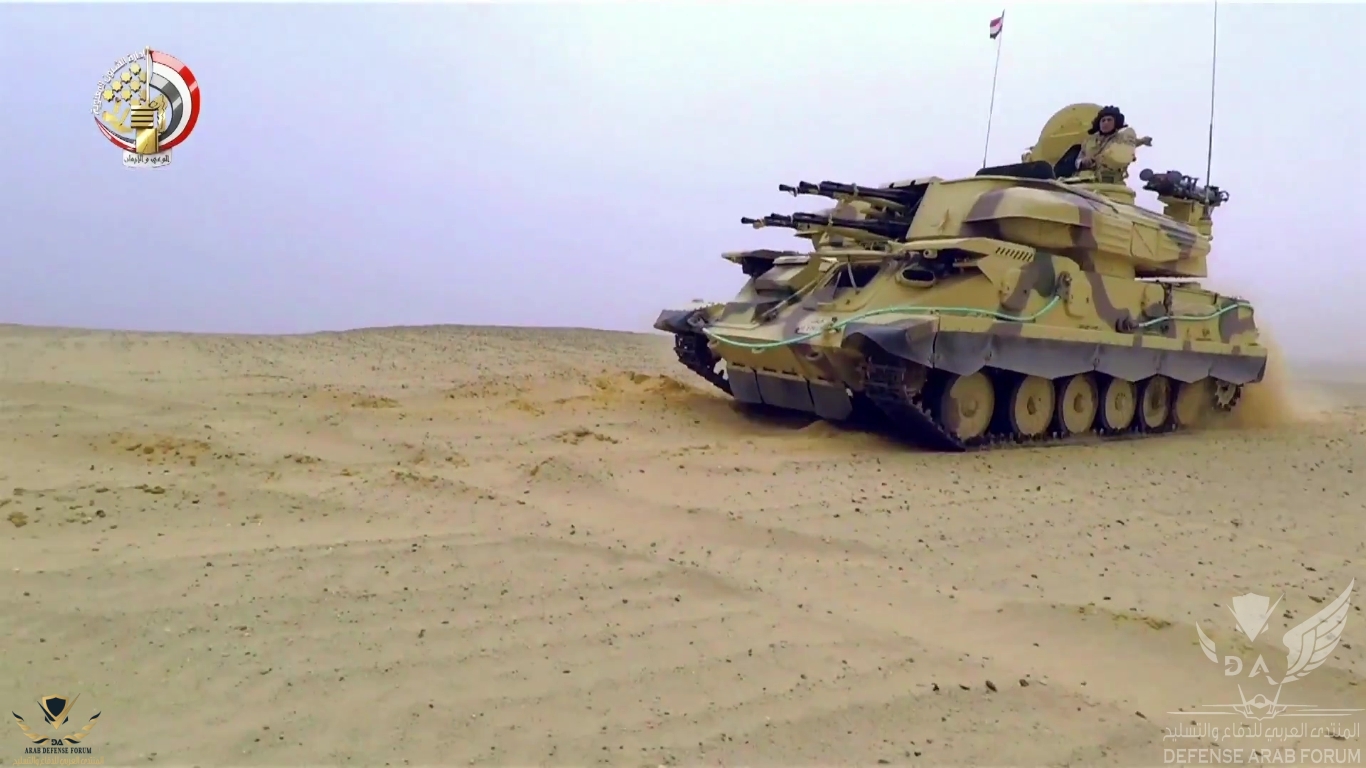

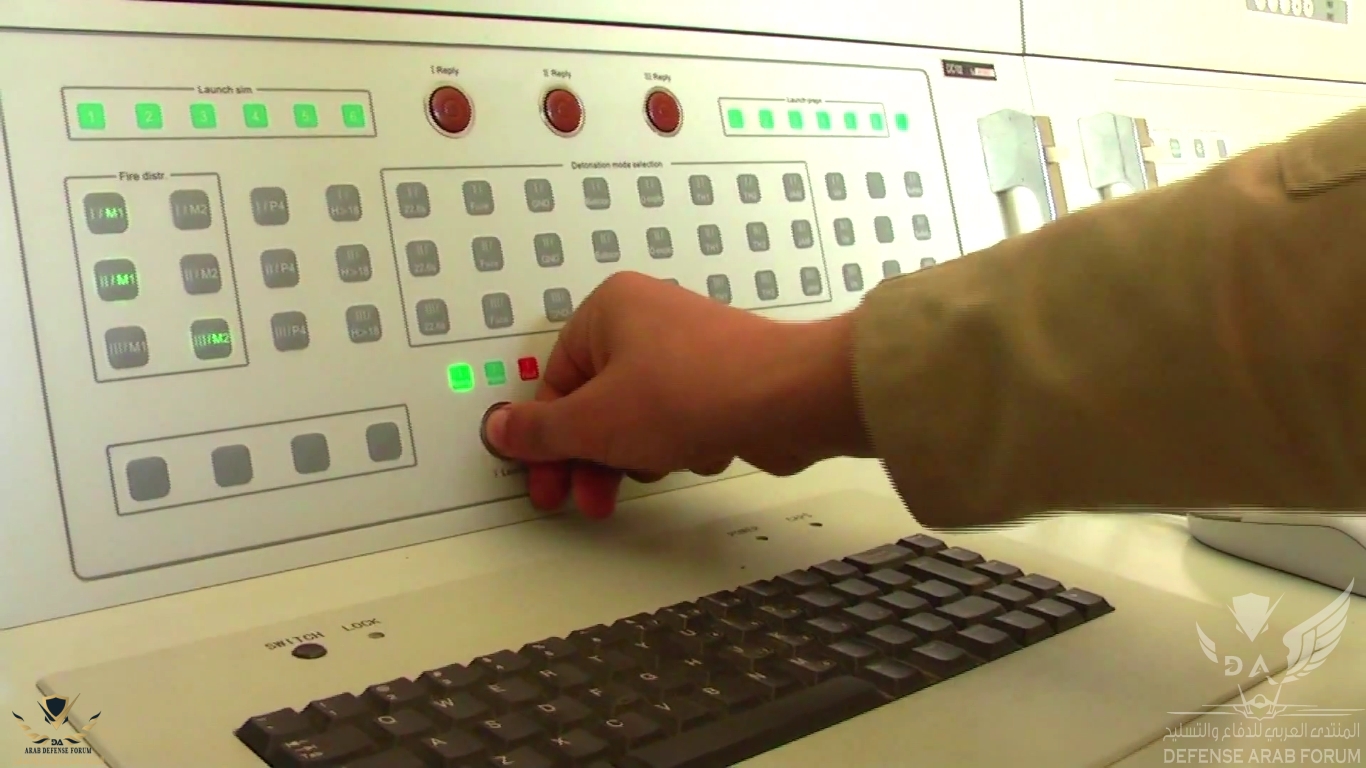

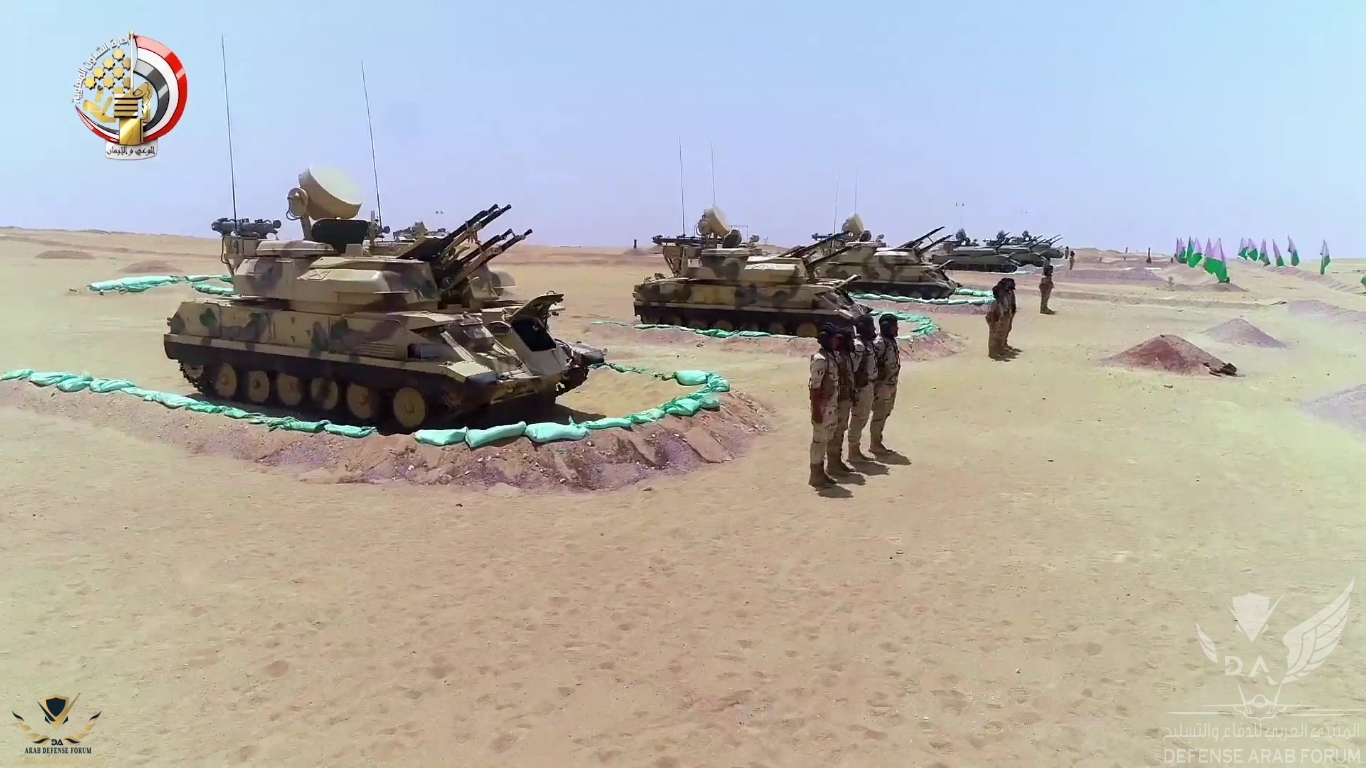

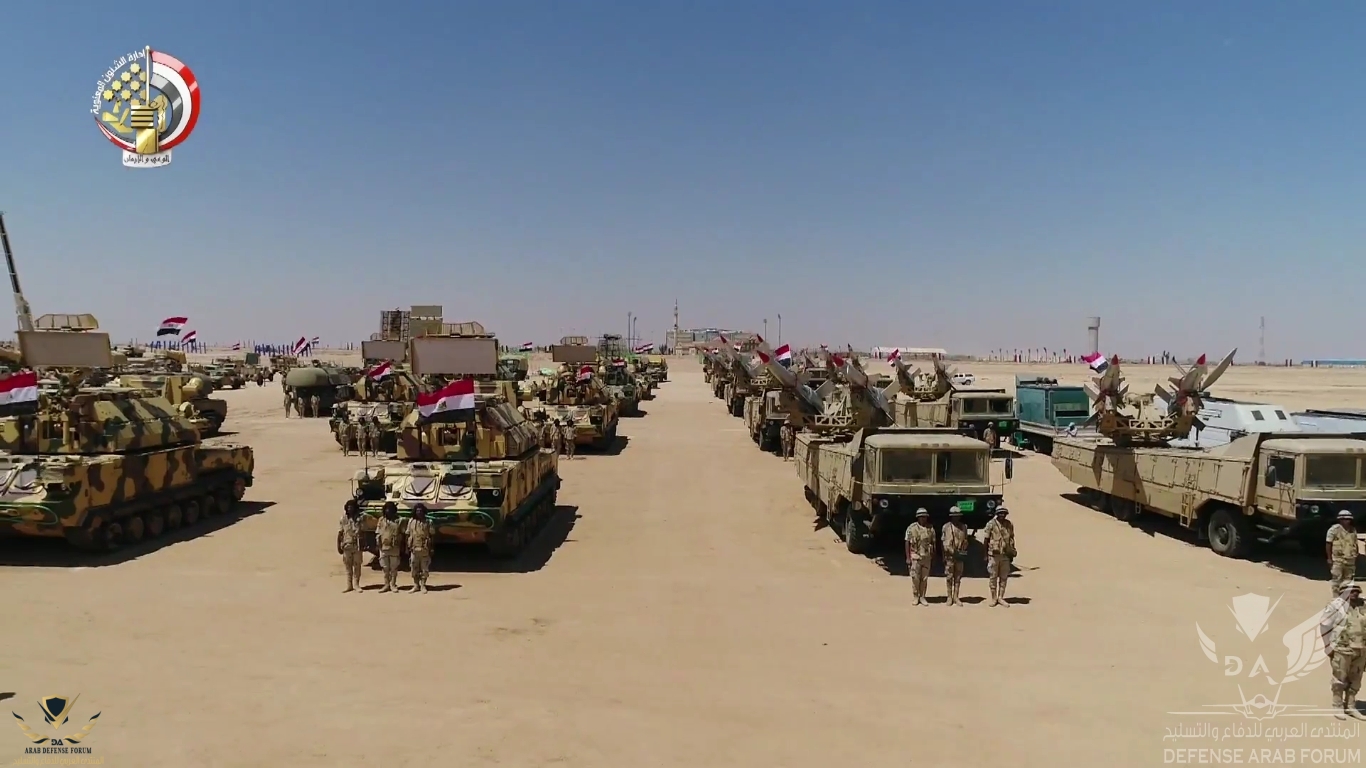

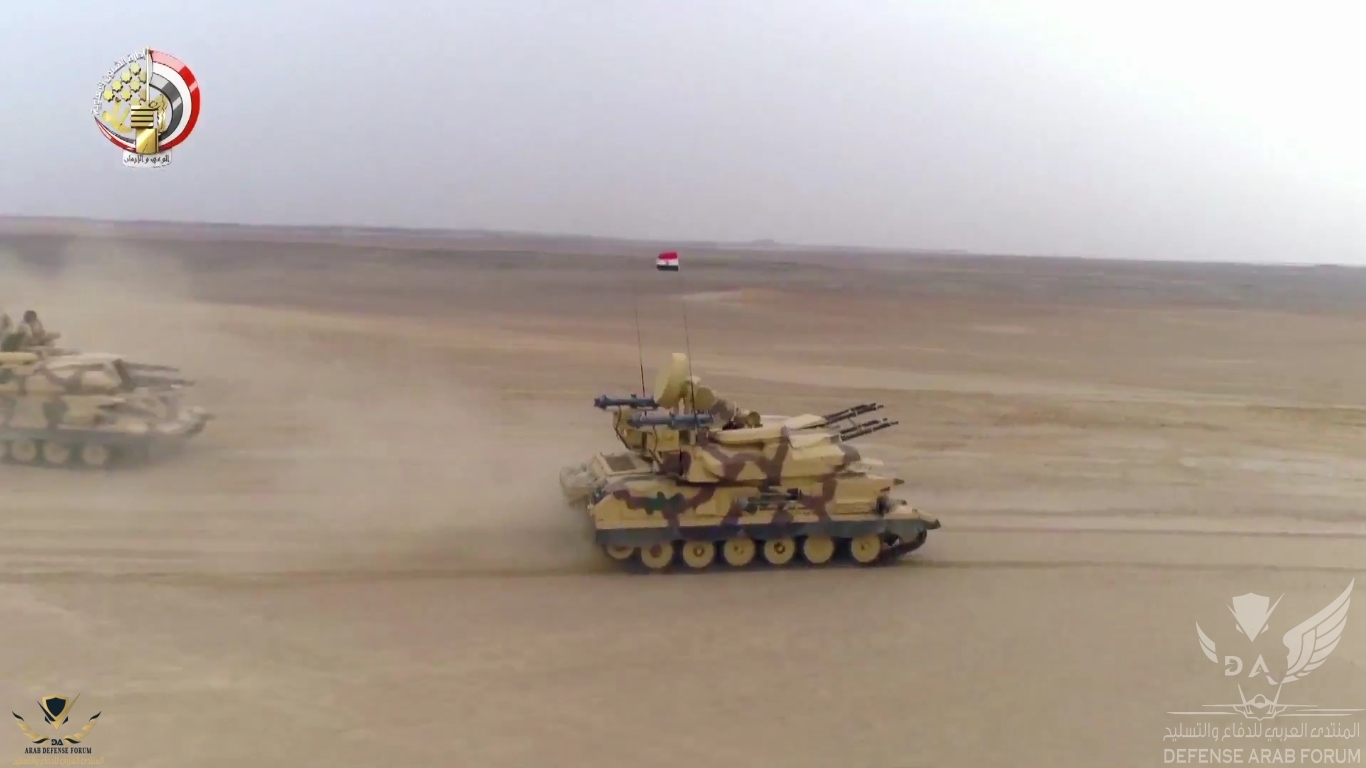

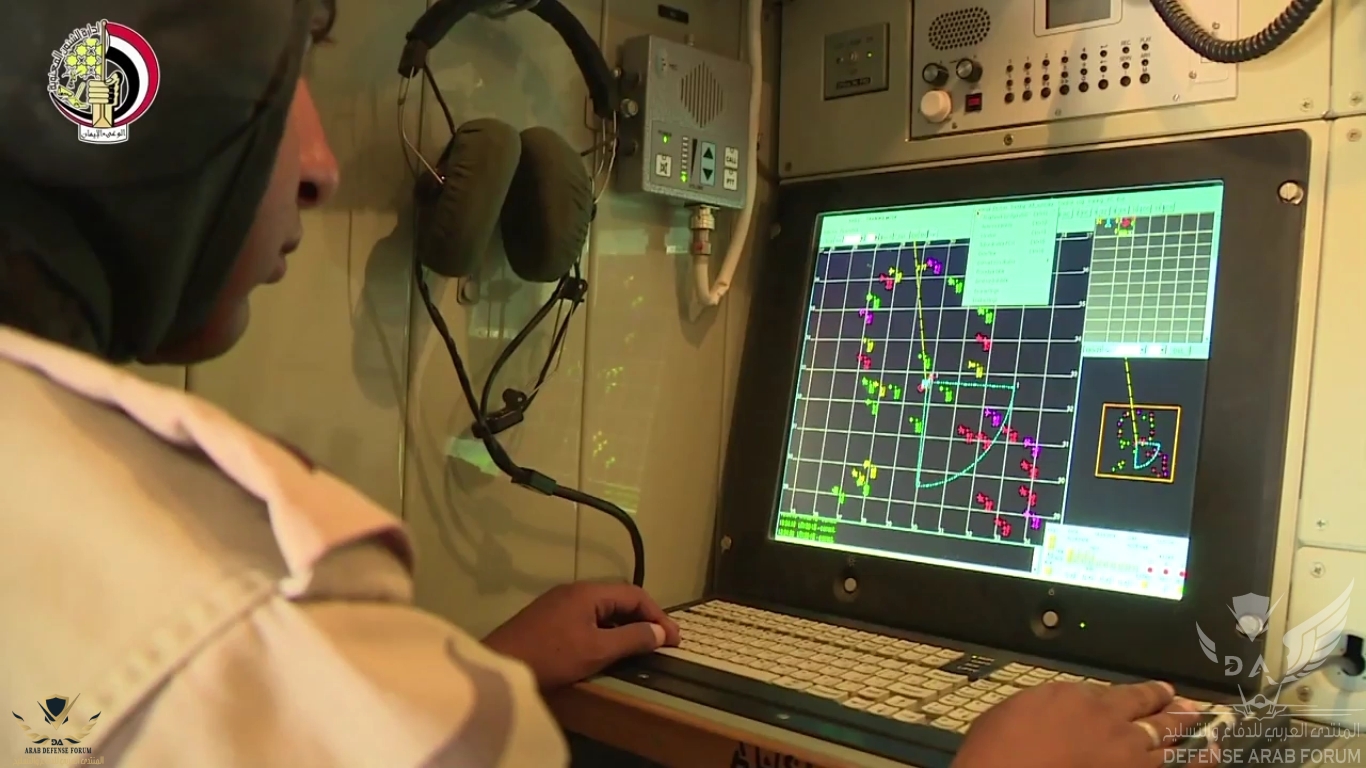

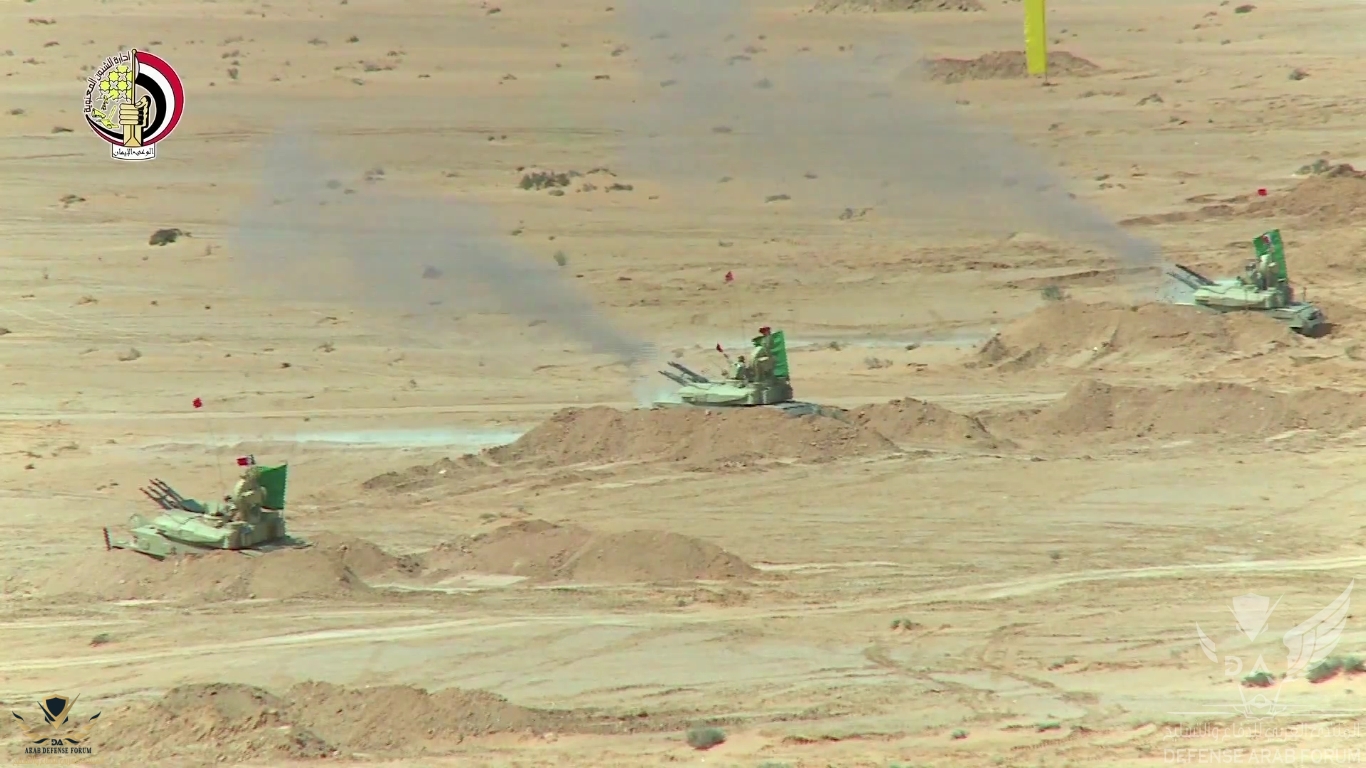

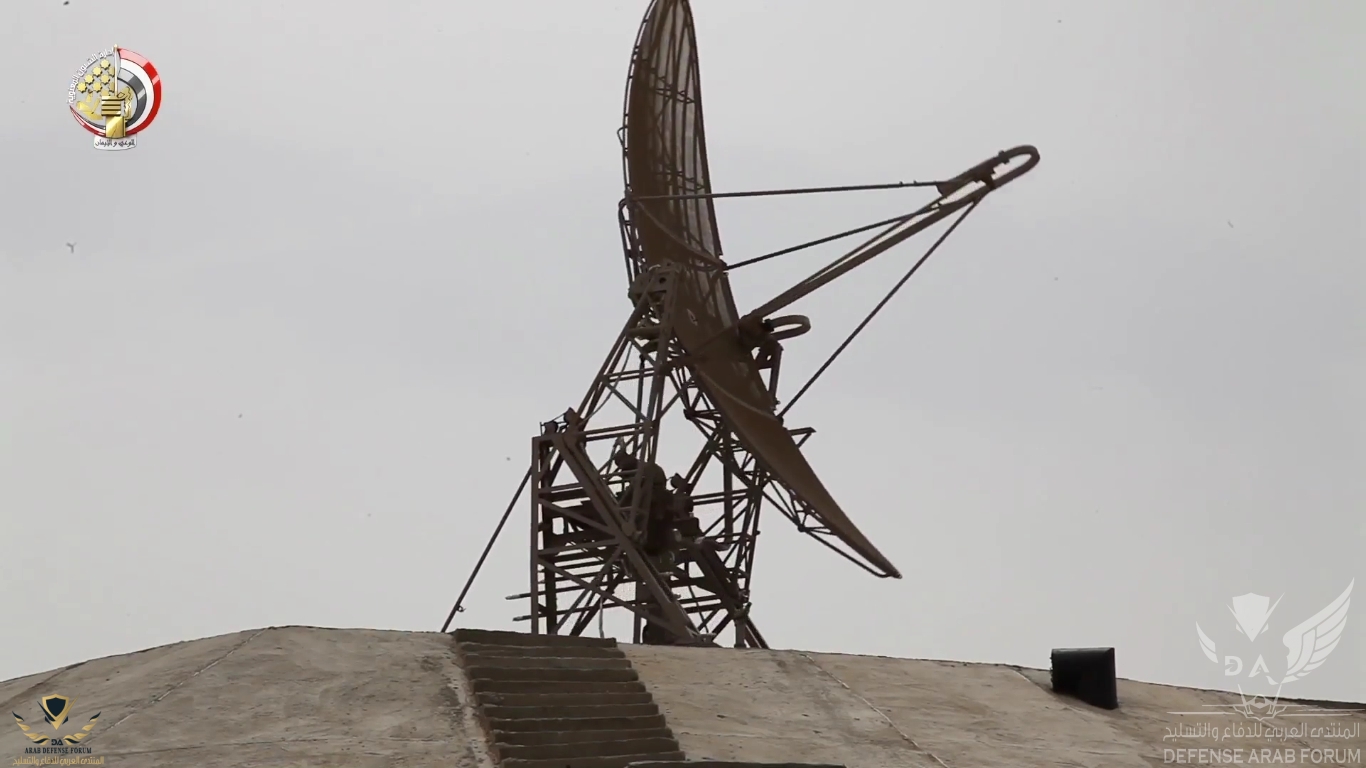

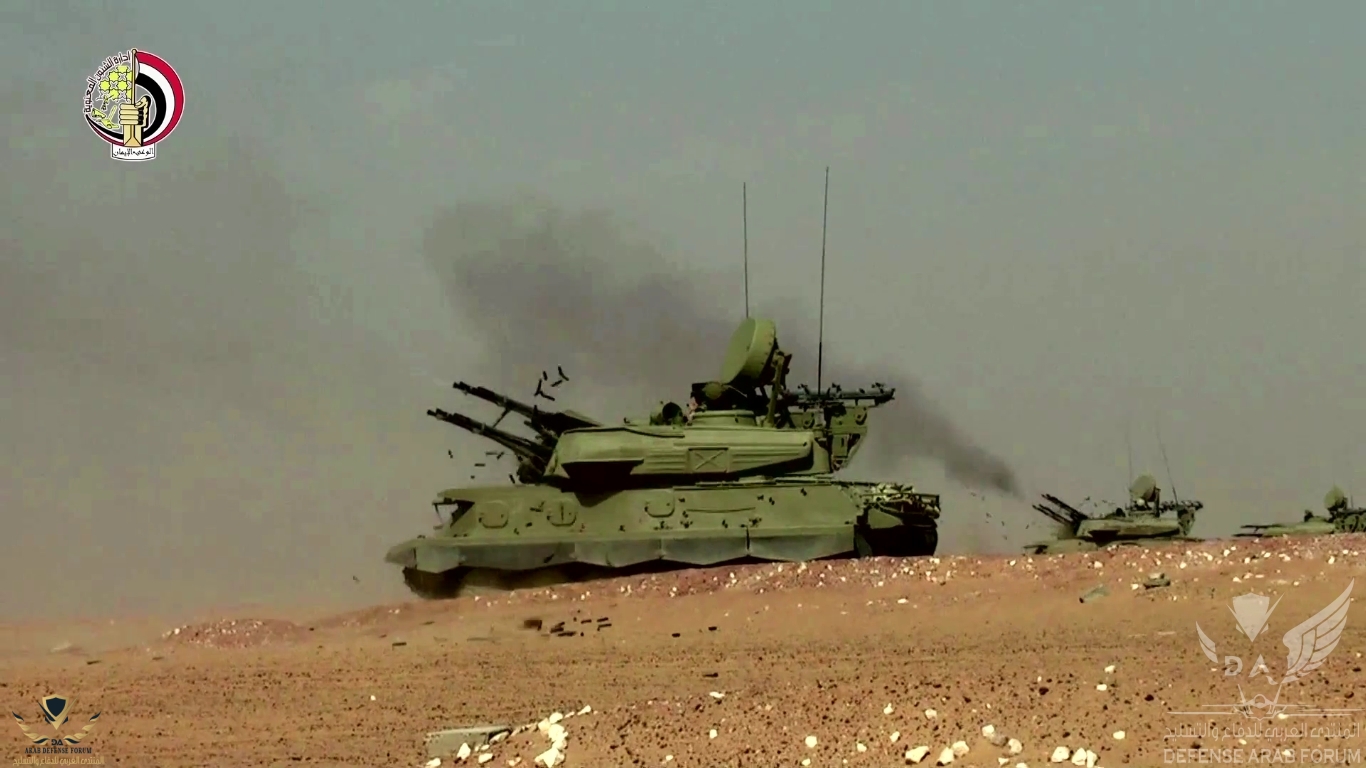

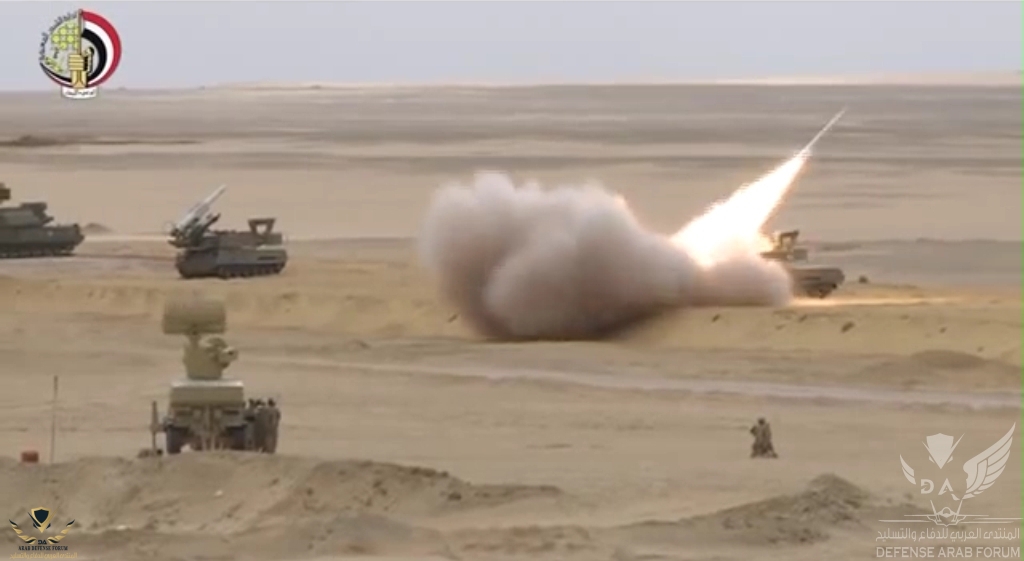

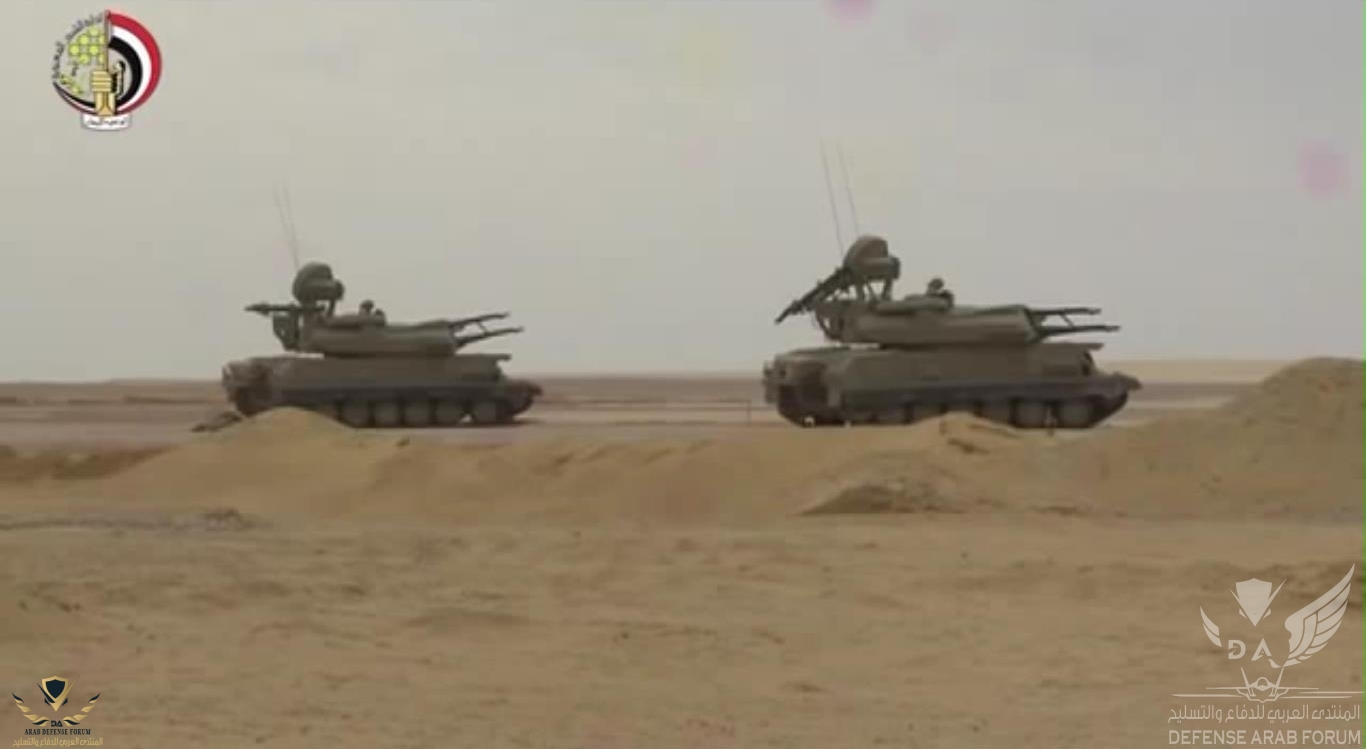

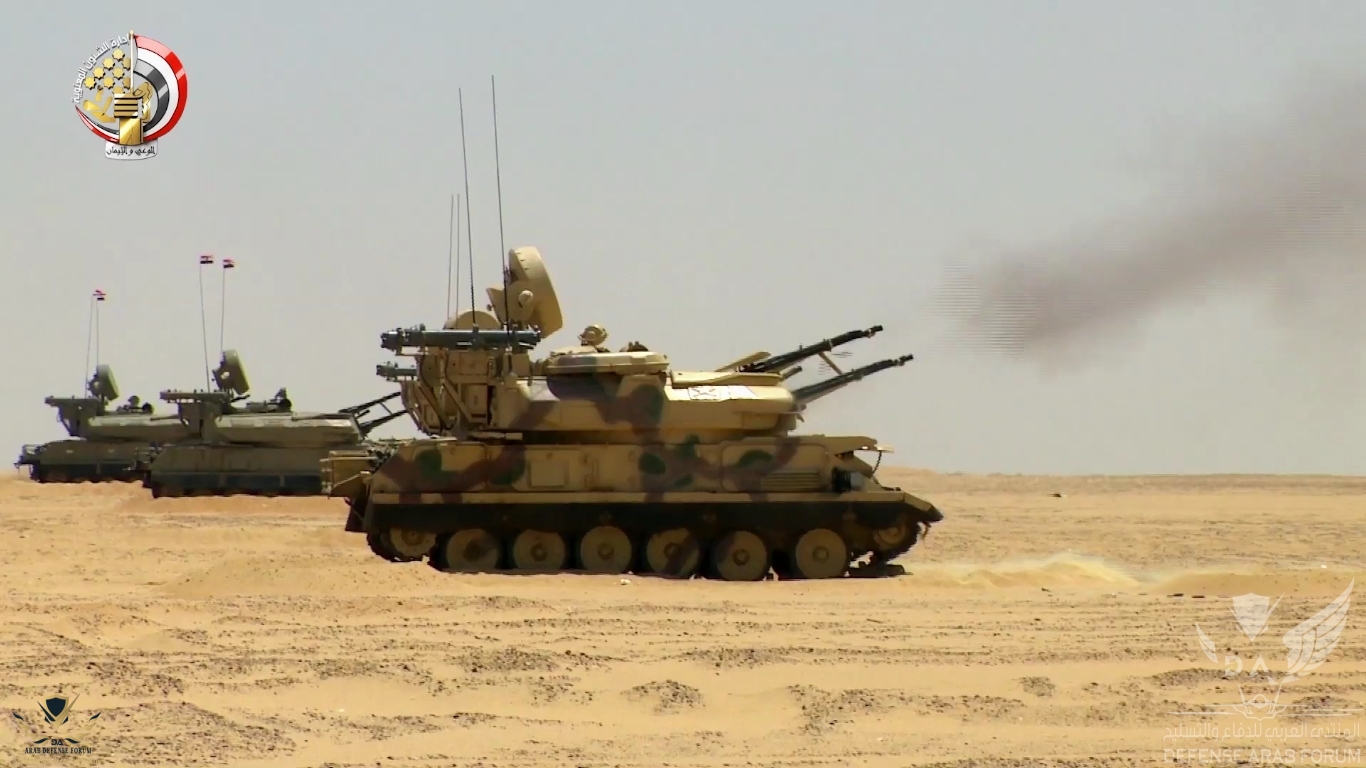

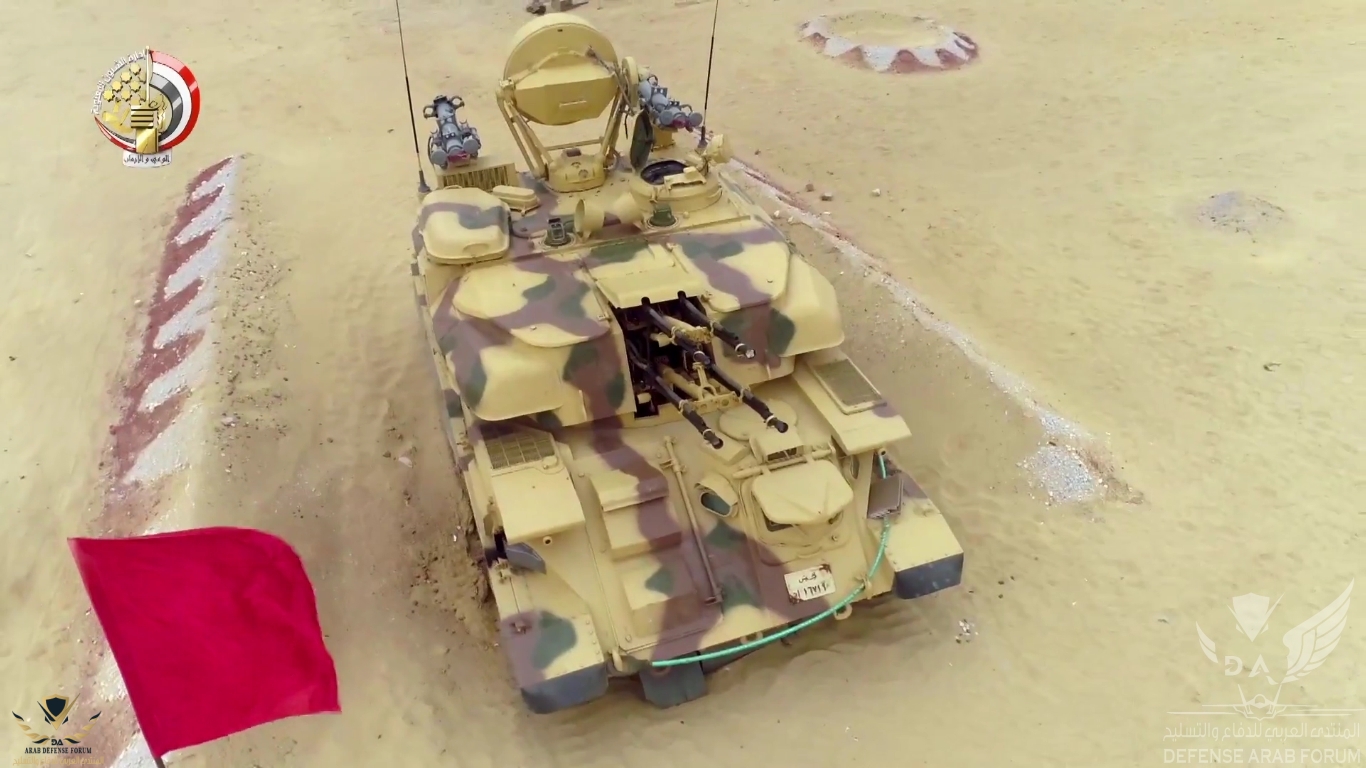

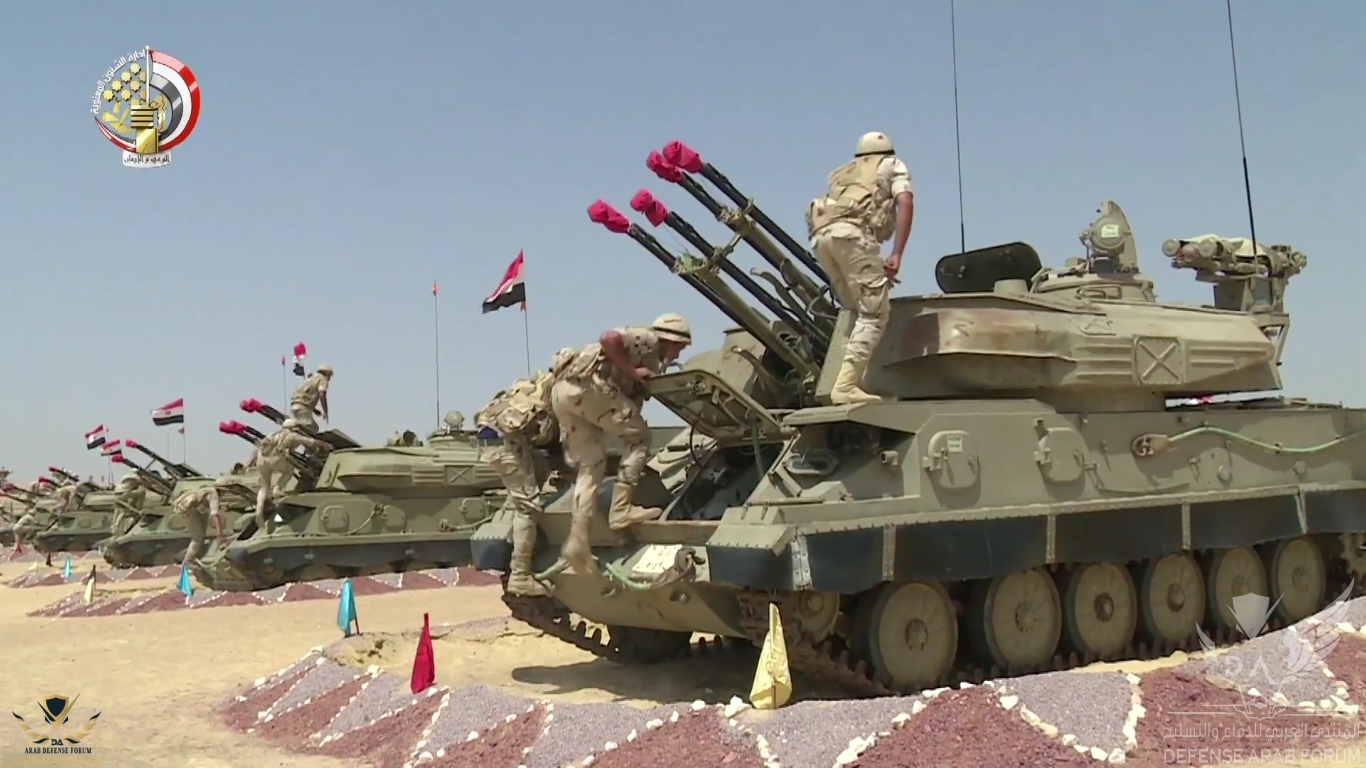

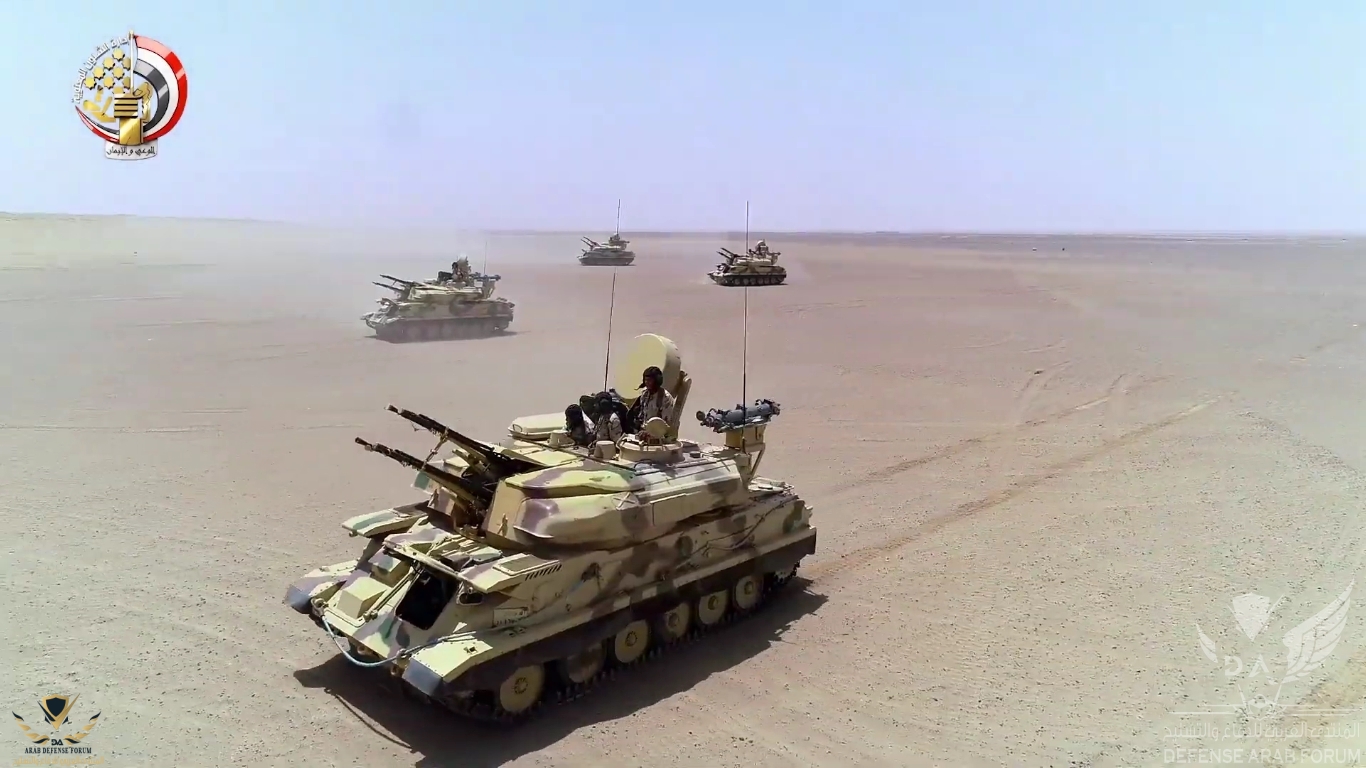

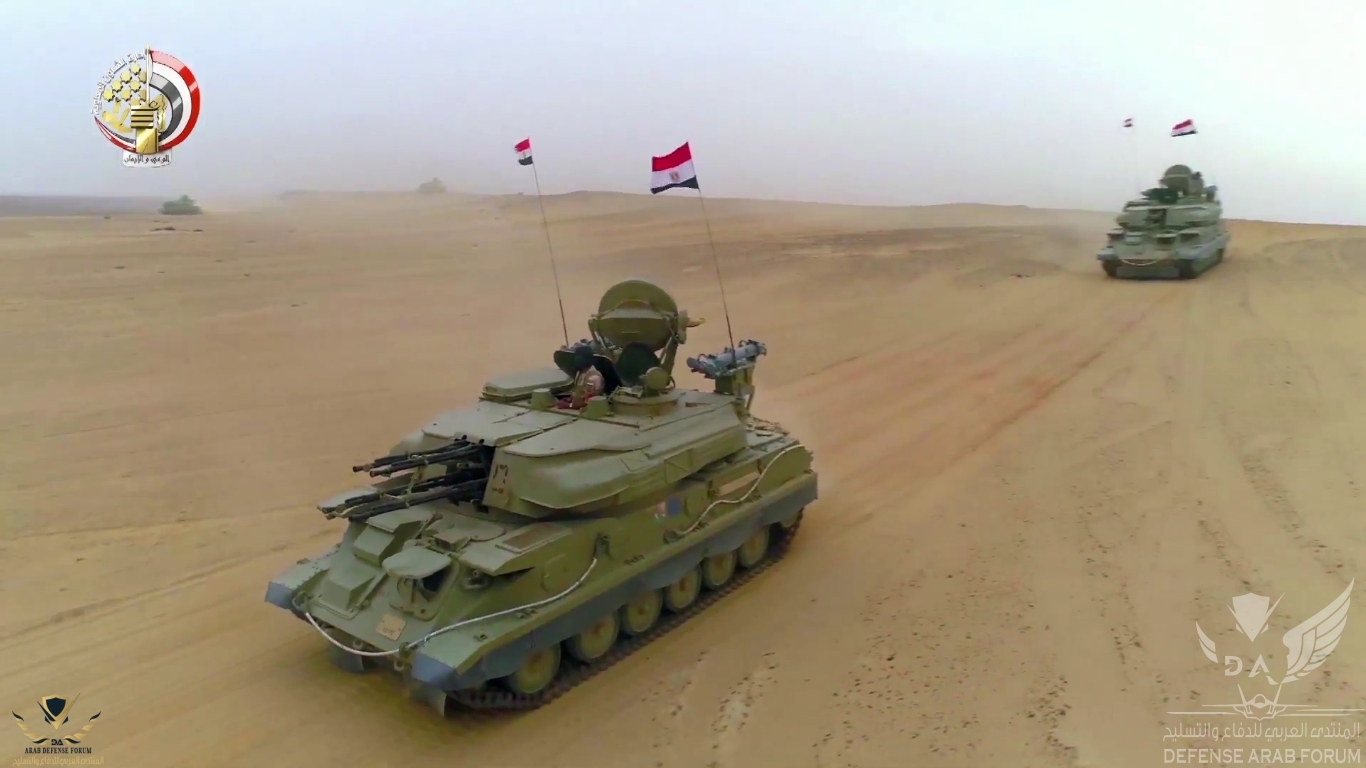

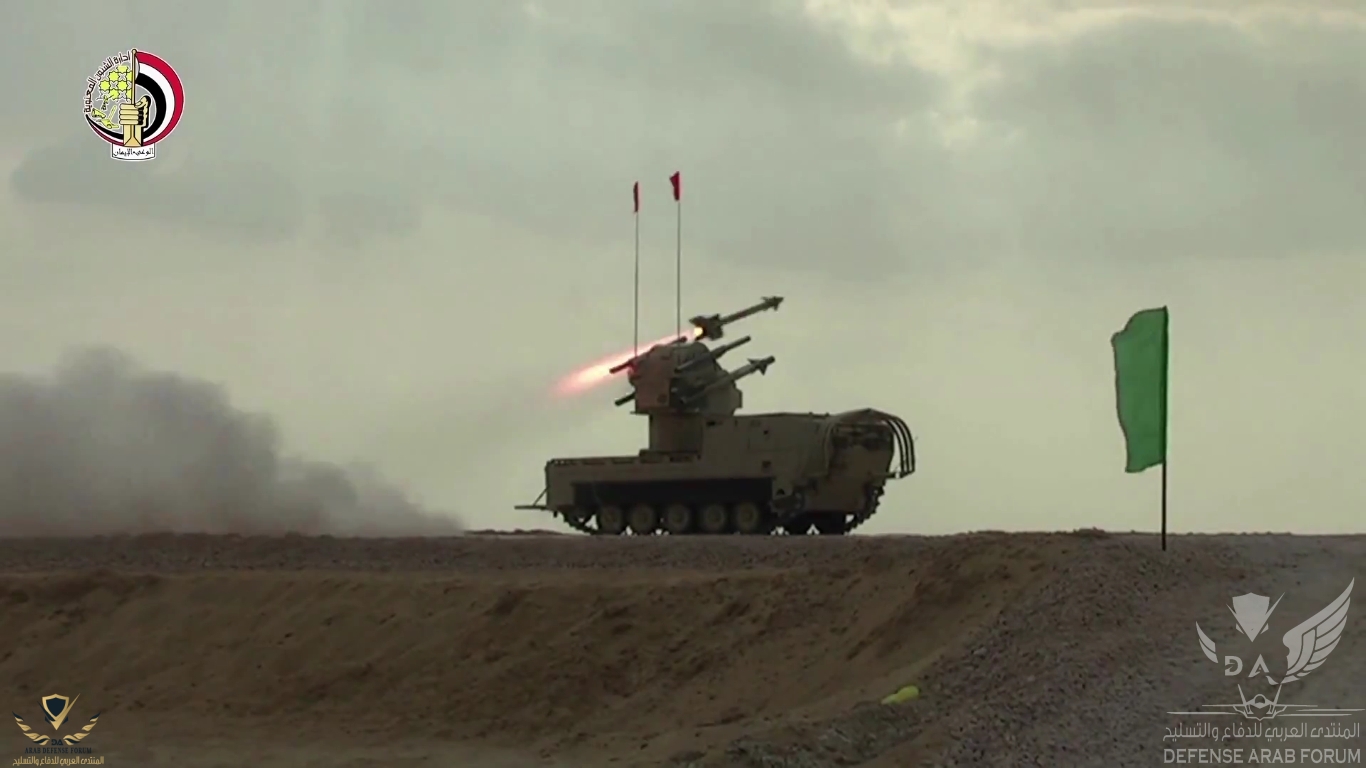

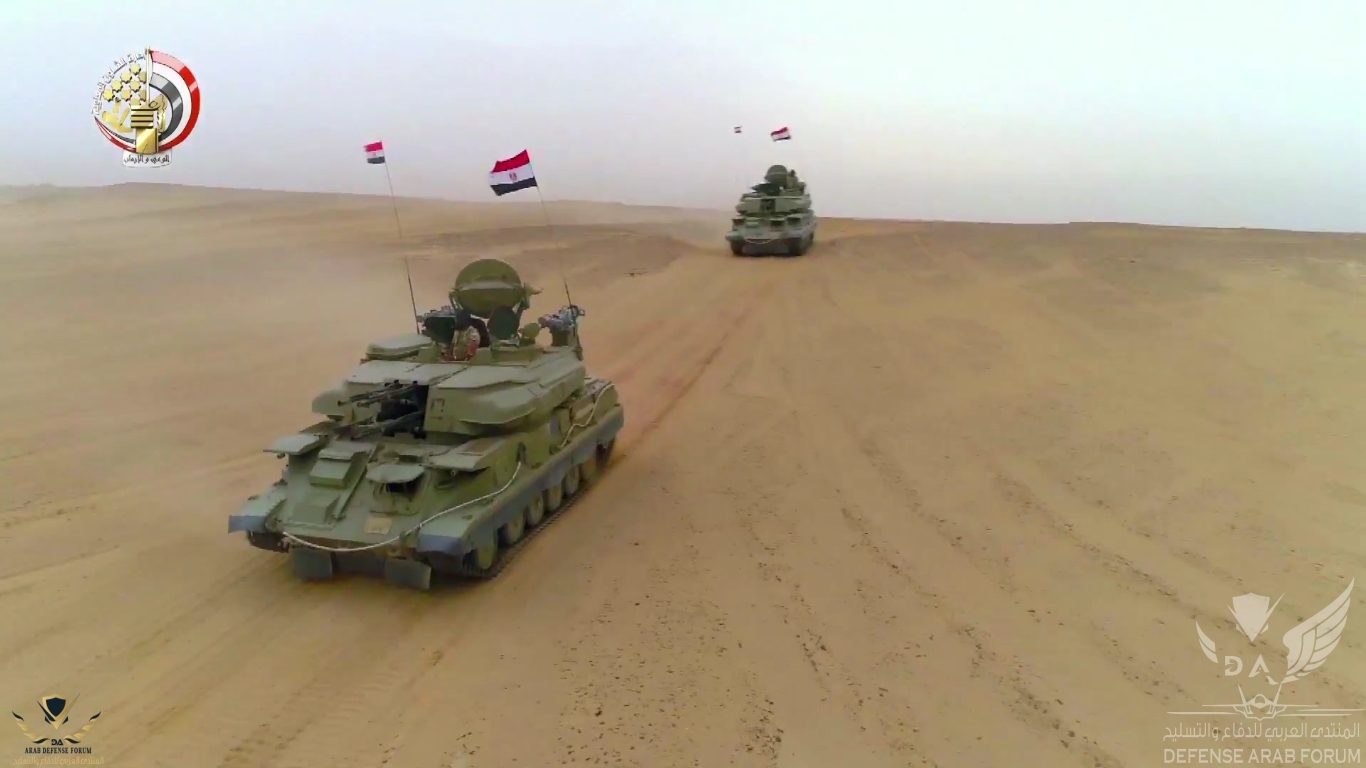

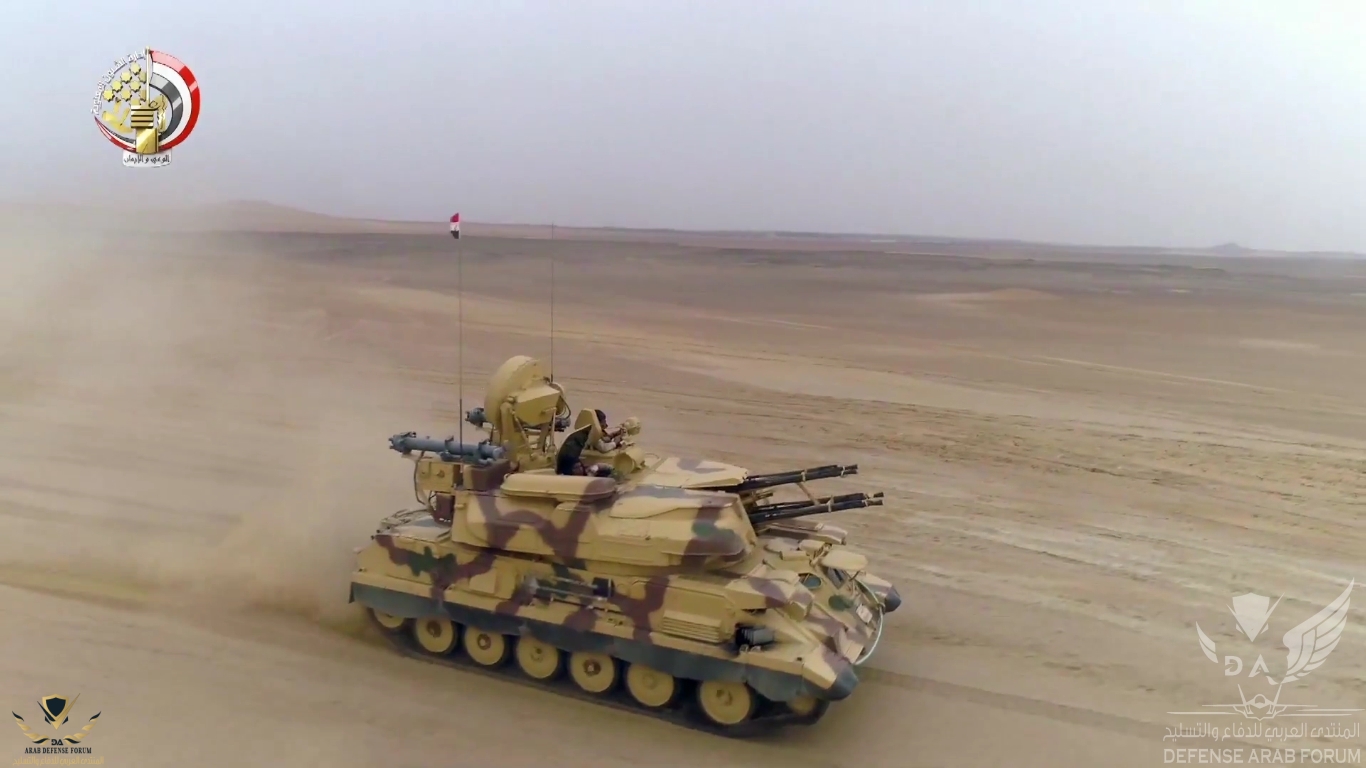

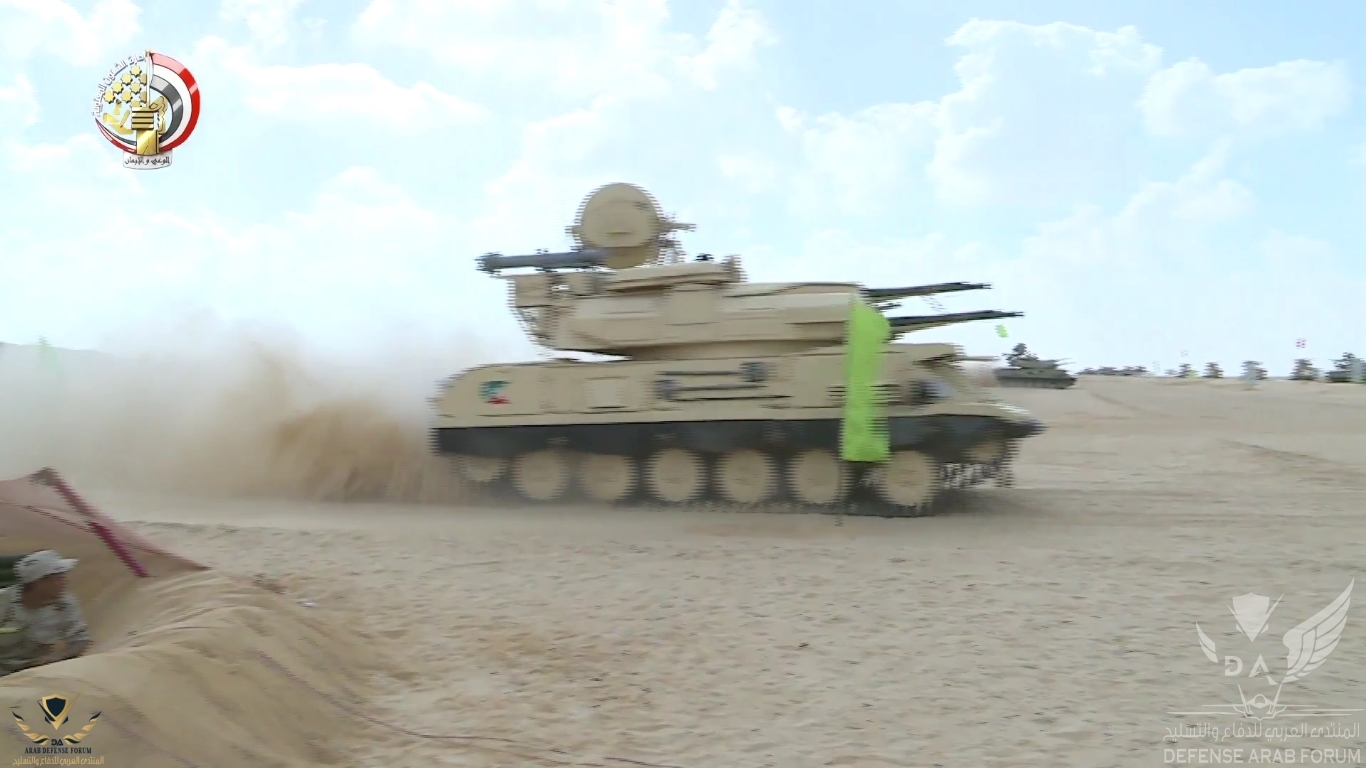

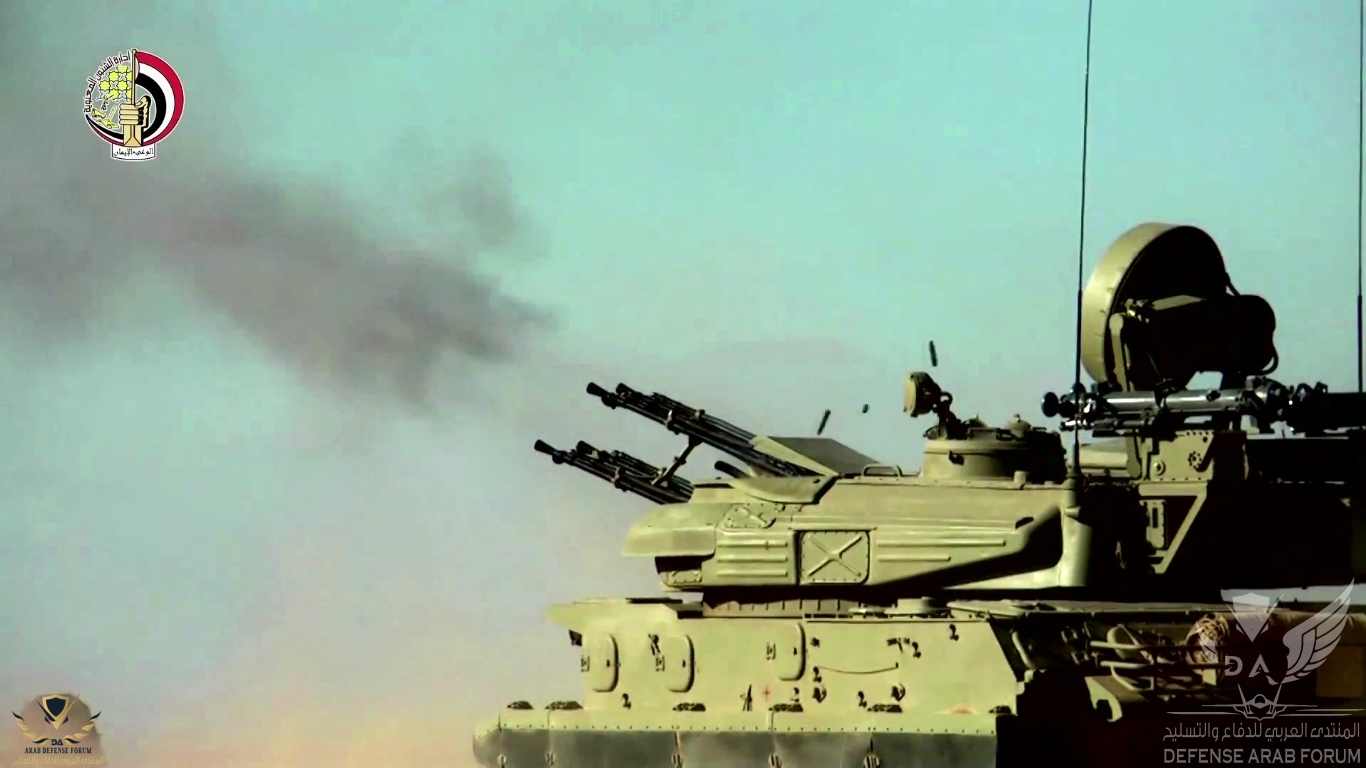

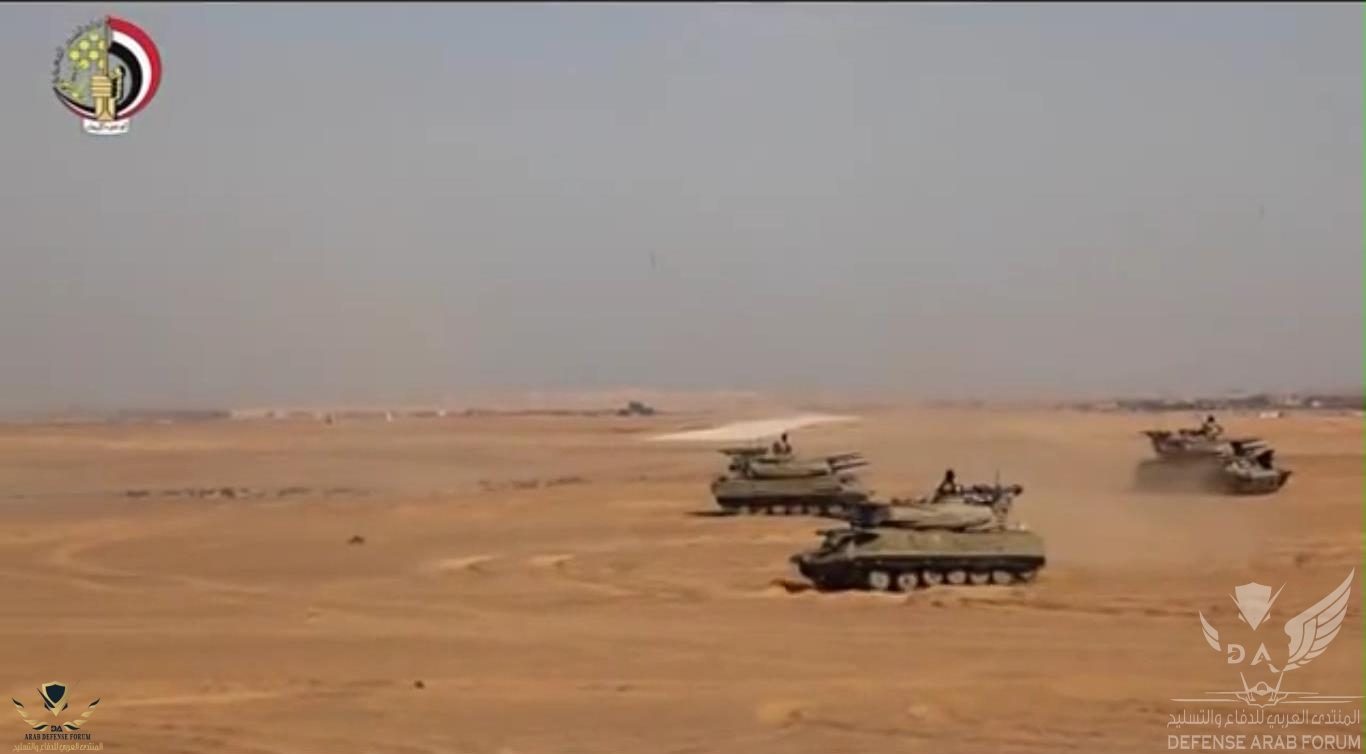

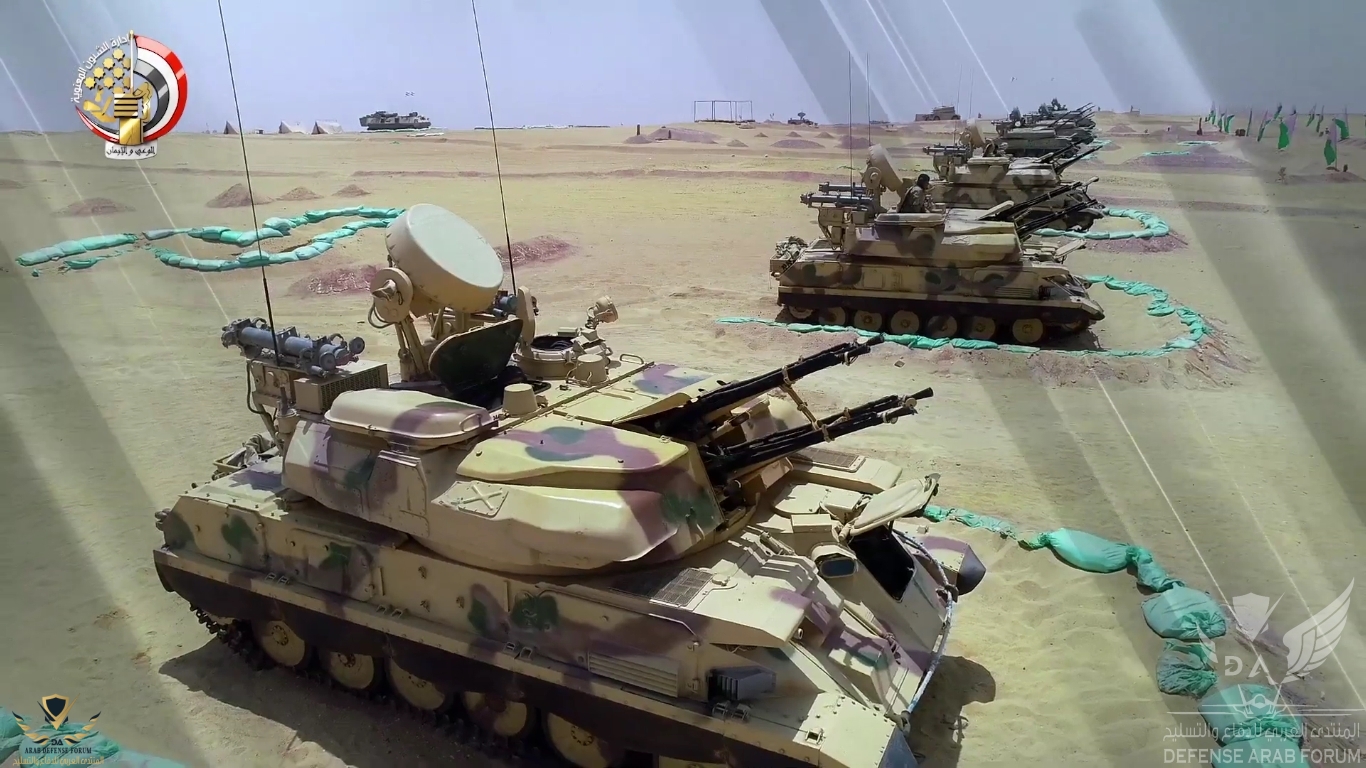

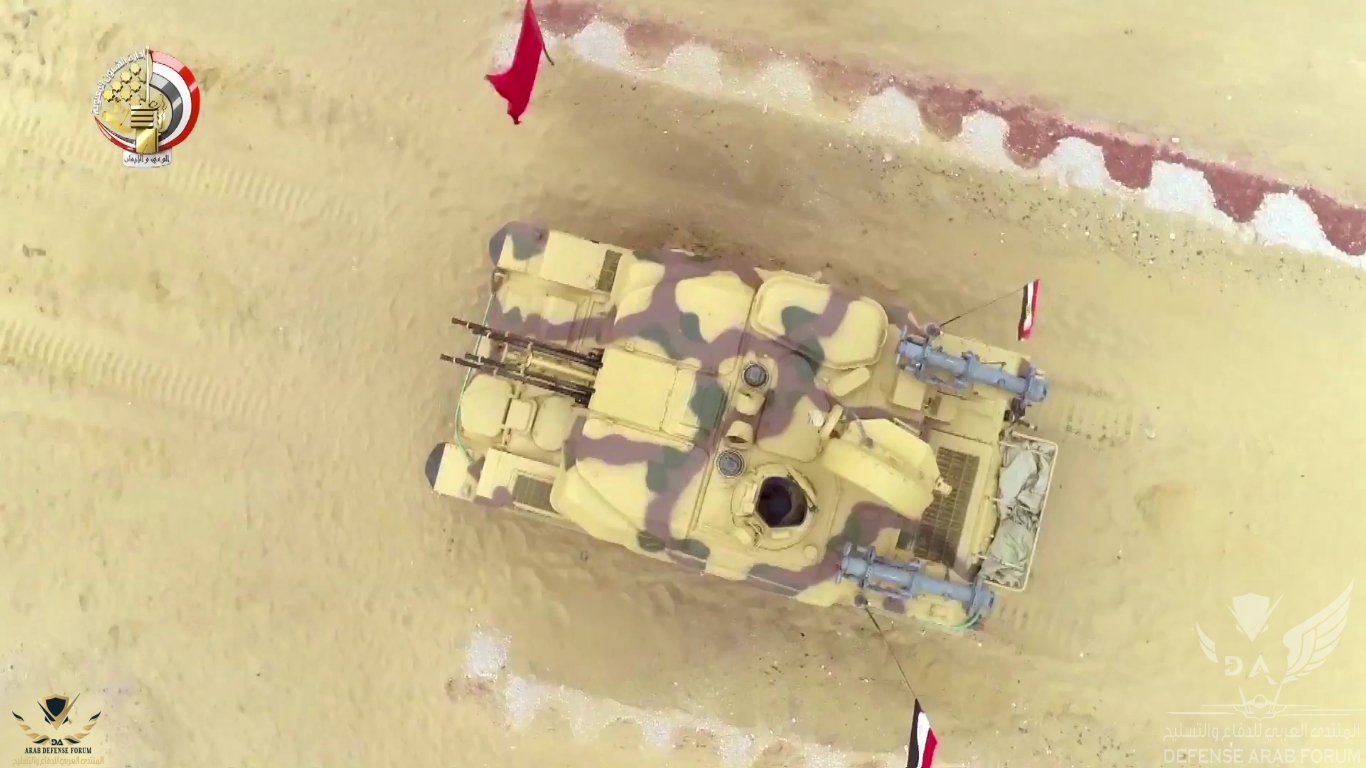

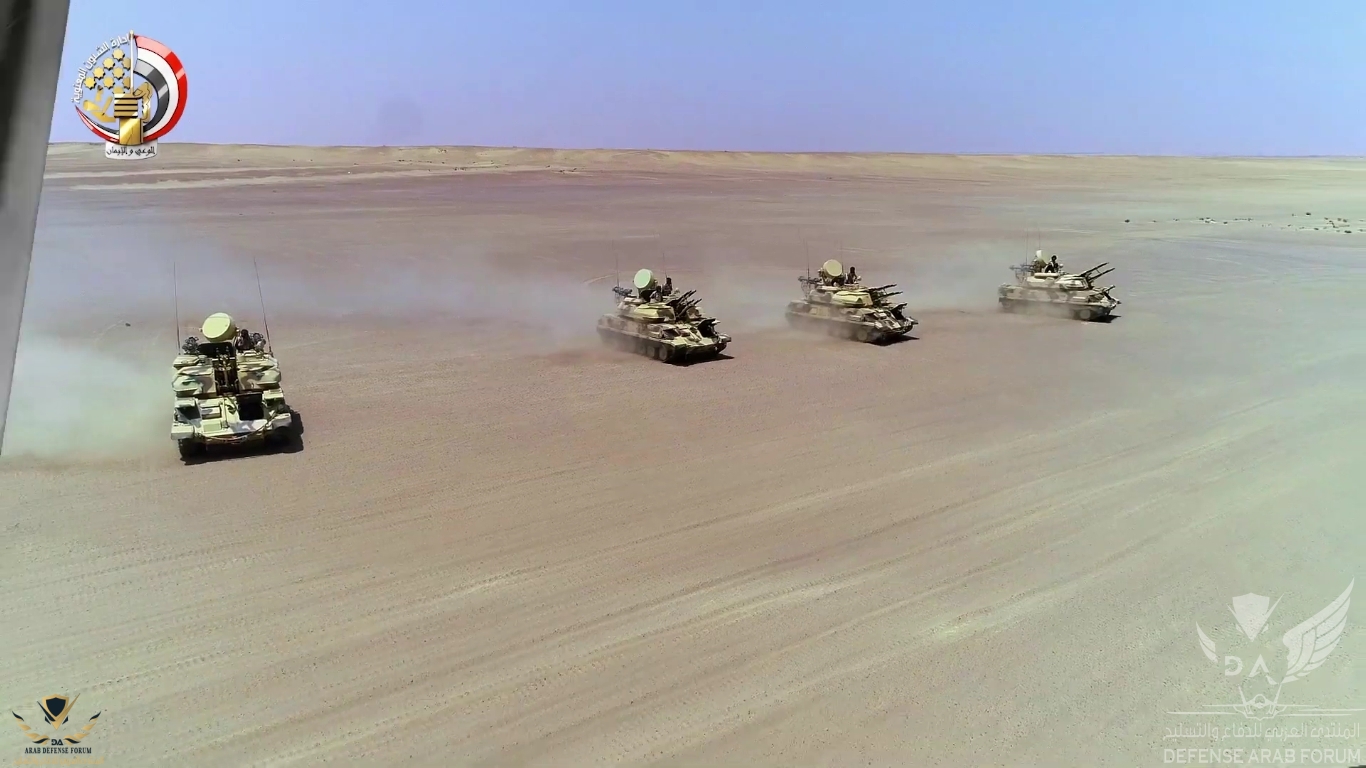

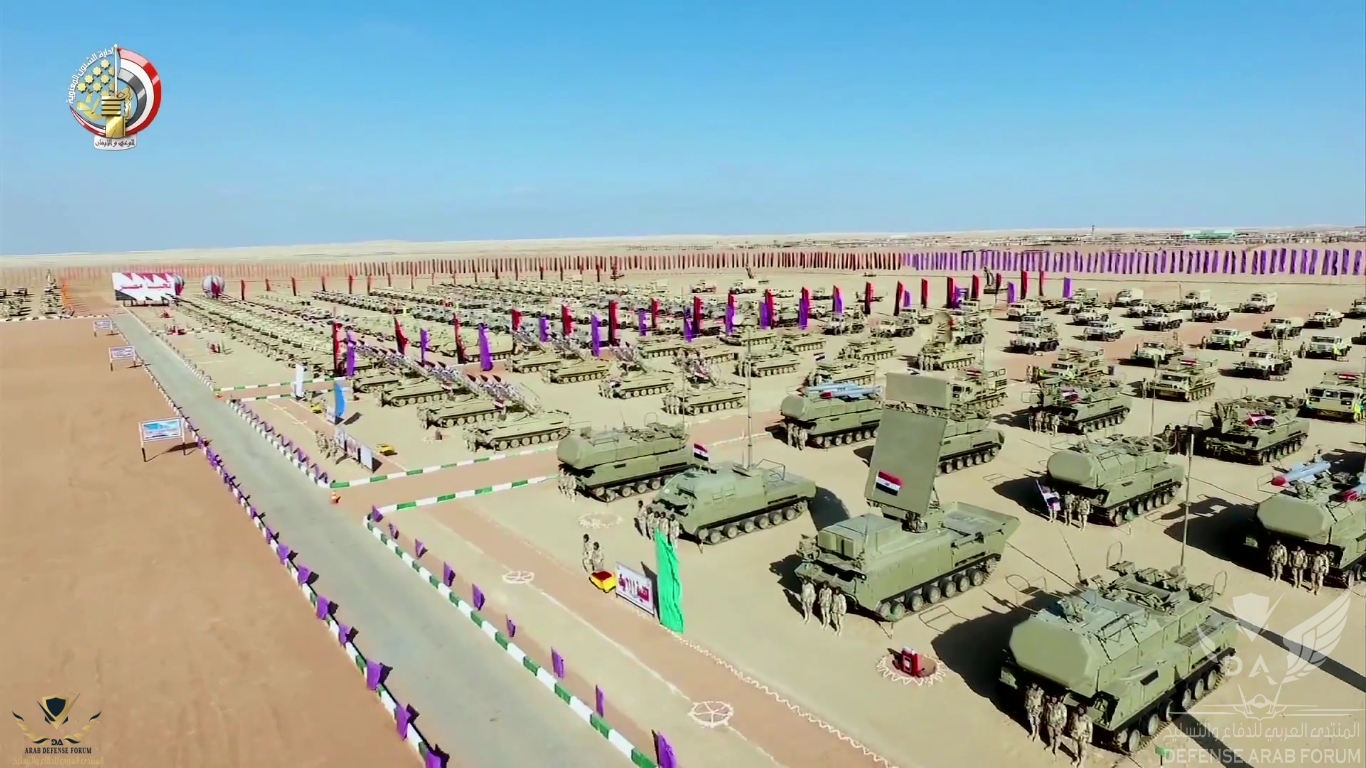

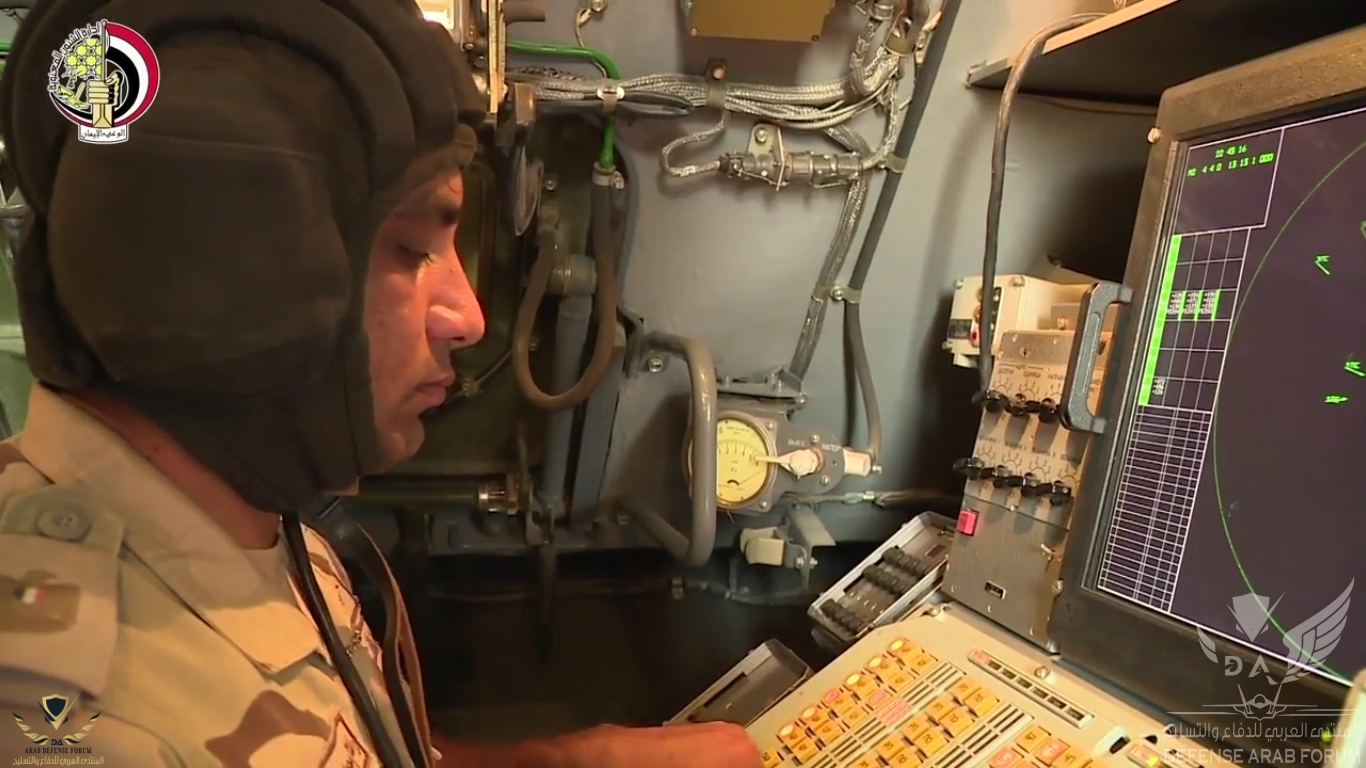

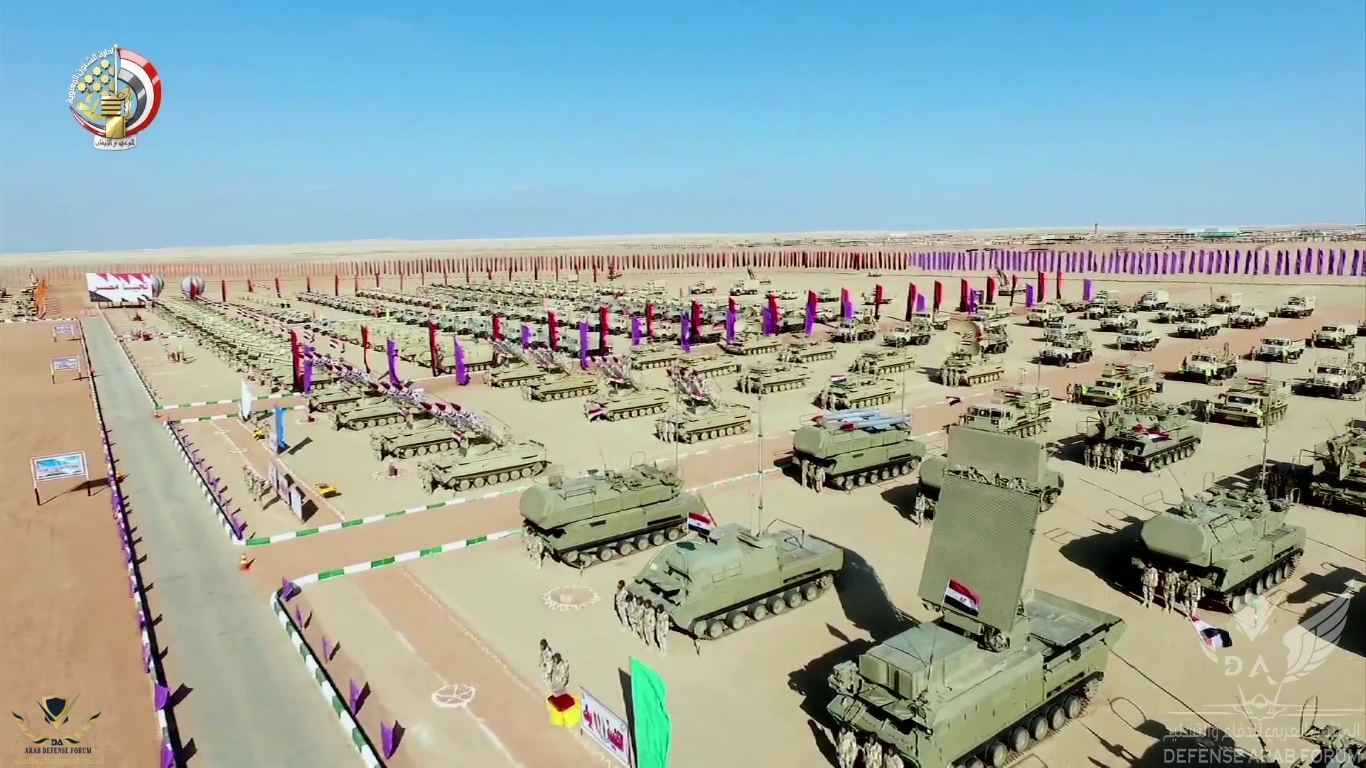

الشيلكا المطورة ZSU-23-4M4
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ


النسخة ZSU-23-4M4 هي تطوير روسي - بيلاروسي مشترك تضمن الآتى :

- اضافة 4 قواذف صواريخ طراز إيجلا SA-18 / 24 Igla يبلغ مداه 6 كم وسقف الارتفاع 3.5 كم

- رادار جديد للتعقب والاشتباك مداه 34 كم بدلا من 12 كم للرادار القديم

- نظام كهروبصري للبحث والتعقب ونظام تليفزيوني للسائق

- نظام تعريف العدو والصديق IFF

- كمبيوتر رقمي ووصلة بيانات لدمج الشيلكا ضمن شبكة الدفاع الجوي

- أنظمة محاكاة وفحص مدمجة

- تكييف هواء ومنظومة NBC لفترة الهواء من تأثير الاشعاع النووي والكيميائي والبيولوجي

- تقليل البصمة الحرارية

- مستشعرات تحذير ضد اشعة الليزر

- ناقل حركة جديد وزيادة في القدرة الحركية بما يوازي حركية الدبابات

* يبلغ مدى المدفع الرباعي عيار 23 مم حوالي 3 كم بحد أقصى وتصل الكثافة النيرانية الى 4000 طلقة / دقيقة وتبلغ نسبة اصابتها للأهداف عالية المناورة حوالي 30% - 60% بعد التطوير حيث كانت لا تتجاوز 12% في السابق .

* تمتلك مصر 480 عربة شيلكا منقسمة إلى 350 عربة قديمة تم تطويرها و130 عربة جديدة من النسخة الحديثة تم التعاقد عليها عام 2005

__________________________

Thunderbolt



 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
فيلم قوات الدفاع الجوى درع السلام[(000811)2019-06-29-13-03-54].JPG
فيلم قوات الدفاع الجوى درع السلام[(007491)2019-06-29-13-07-21].JPG
فيلم قوات الدفاع الجوى درع السلام[(008155)2019-06-29-13-09-17].JPG
فيلم قوات الدفاع الجوى درع السلام[(008206)2019-06-29-13-09-27].JPG
فيلم قوات الدفاع الجوى درع السلام[(008235)2019-06-29-13-09-34].JPG
فيلم قوات الدفاع الجوى درع السلام[(013114)2019-06-29-13-15-56].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(000441)2018-06-30-13-20-35].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010005)2018-06-30-13-37-12].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010008)2018-06-30-13-36-35].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010348)2018-06-30-13-38-55].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010376)2018-06-30-13-39-01].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010422)2018-06-30-13-39-09].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010460)2018-06-30-13-39-17].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(011295)2018-06-30-13-41-38].JPG
 الدفاع الجوى تنفذ رماية بالذخيرة الحية ضمن أنشطة المناورة الإستراتيجية -بدر 2014-‬....مصر - Y...jpg
 الدفاع الجوى تنفذ رماية بالذخيرة الحية ضمن أنشطة المناورة الإستراتيجية -بدر 2014-‬....مصر - Y...jpg
قوات الدفاع الجوى حصن السماء - YouTube[(014278)2016-07-06-03-58-21].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(020193)2016-09-24-03-32-50].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(020229)2016-09-24-03-32-58].JPG

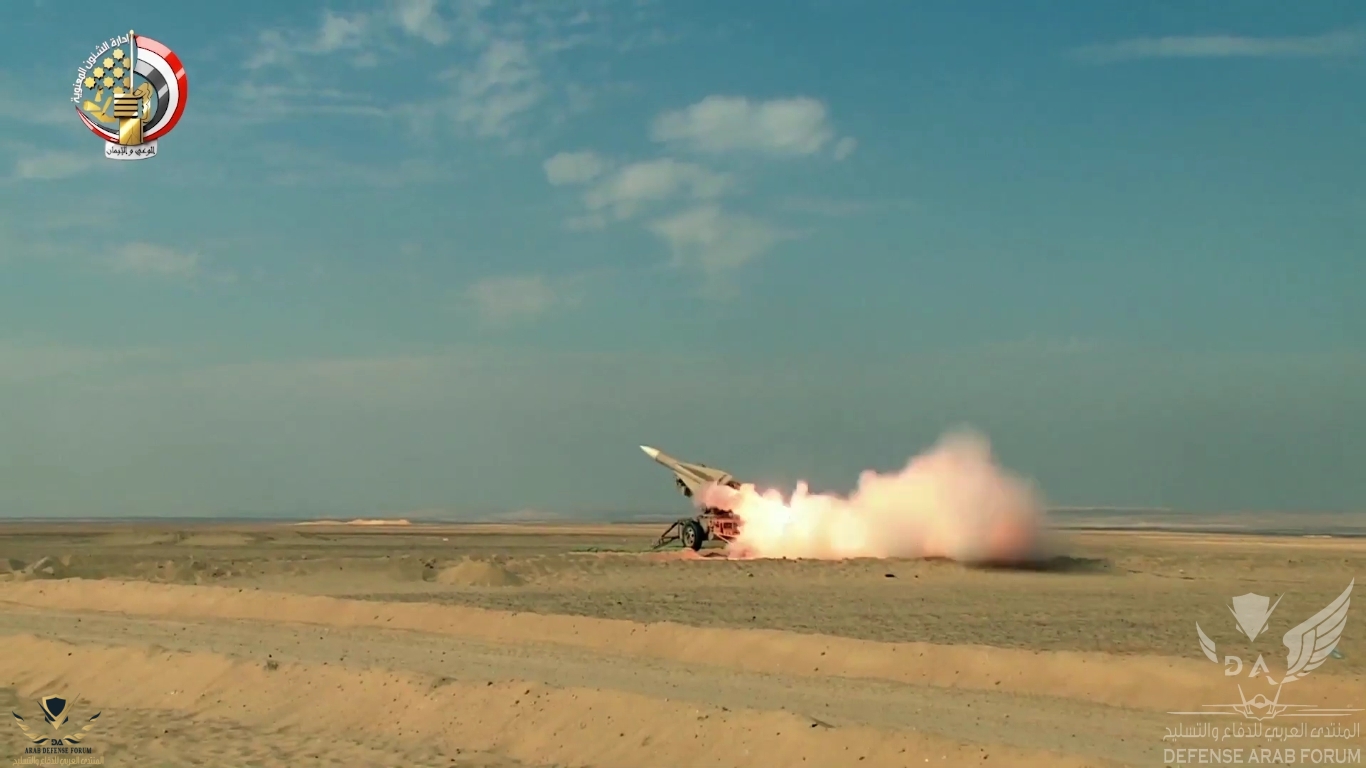

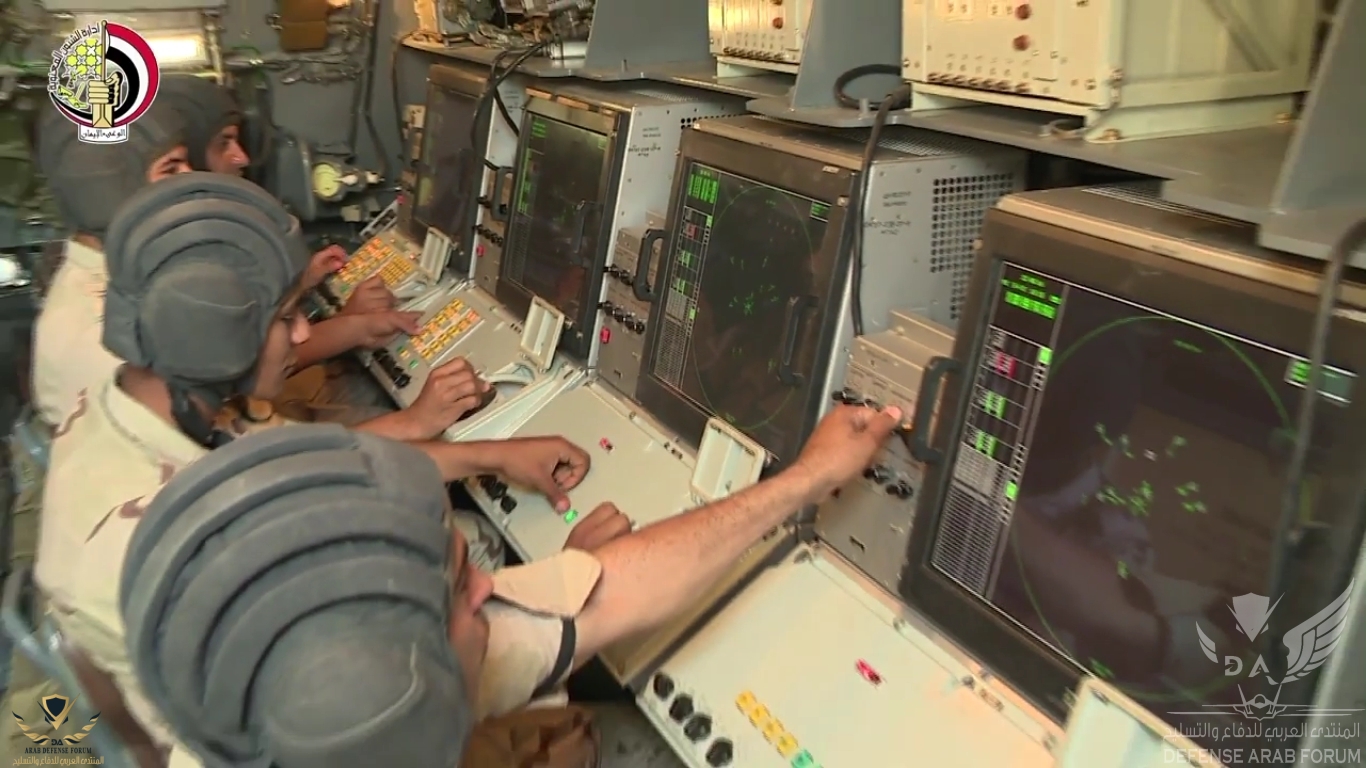

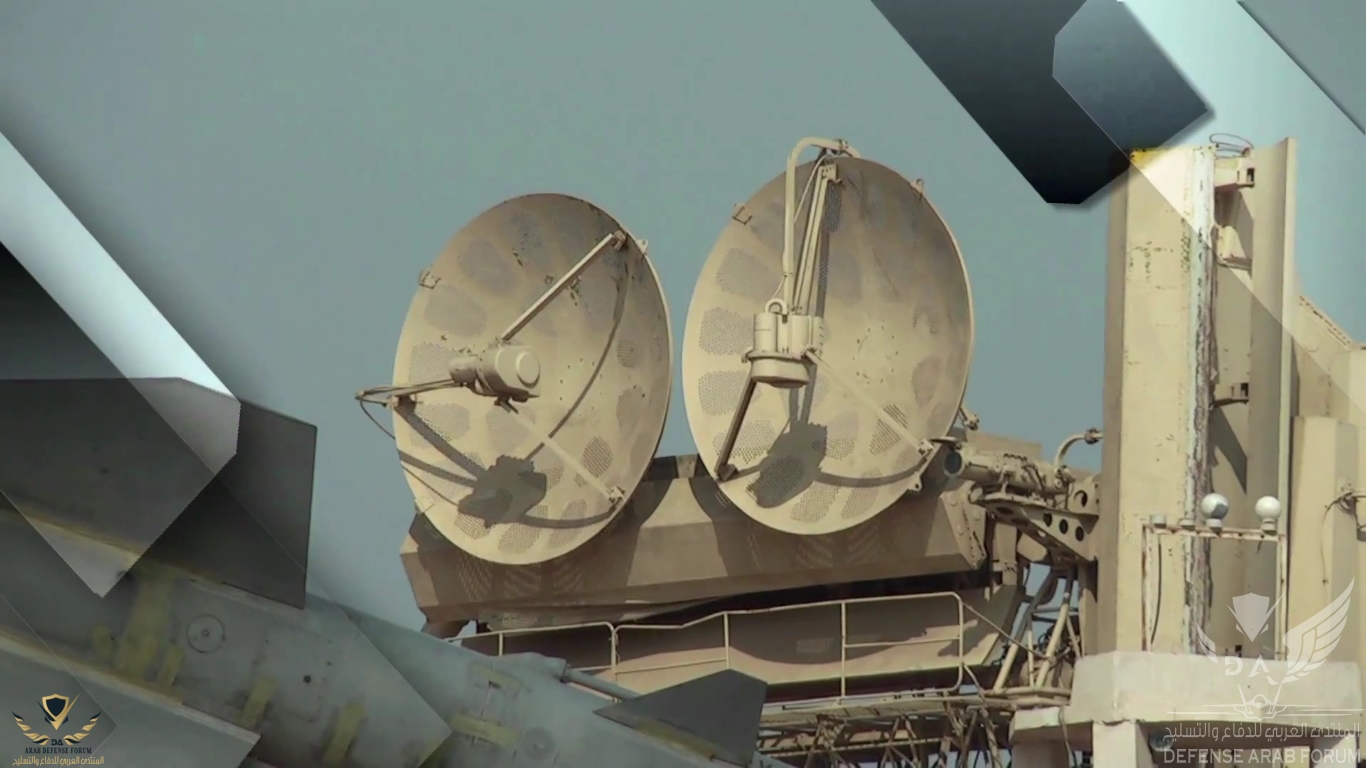

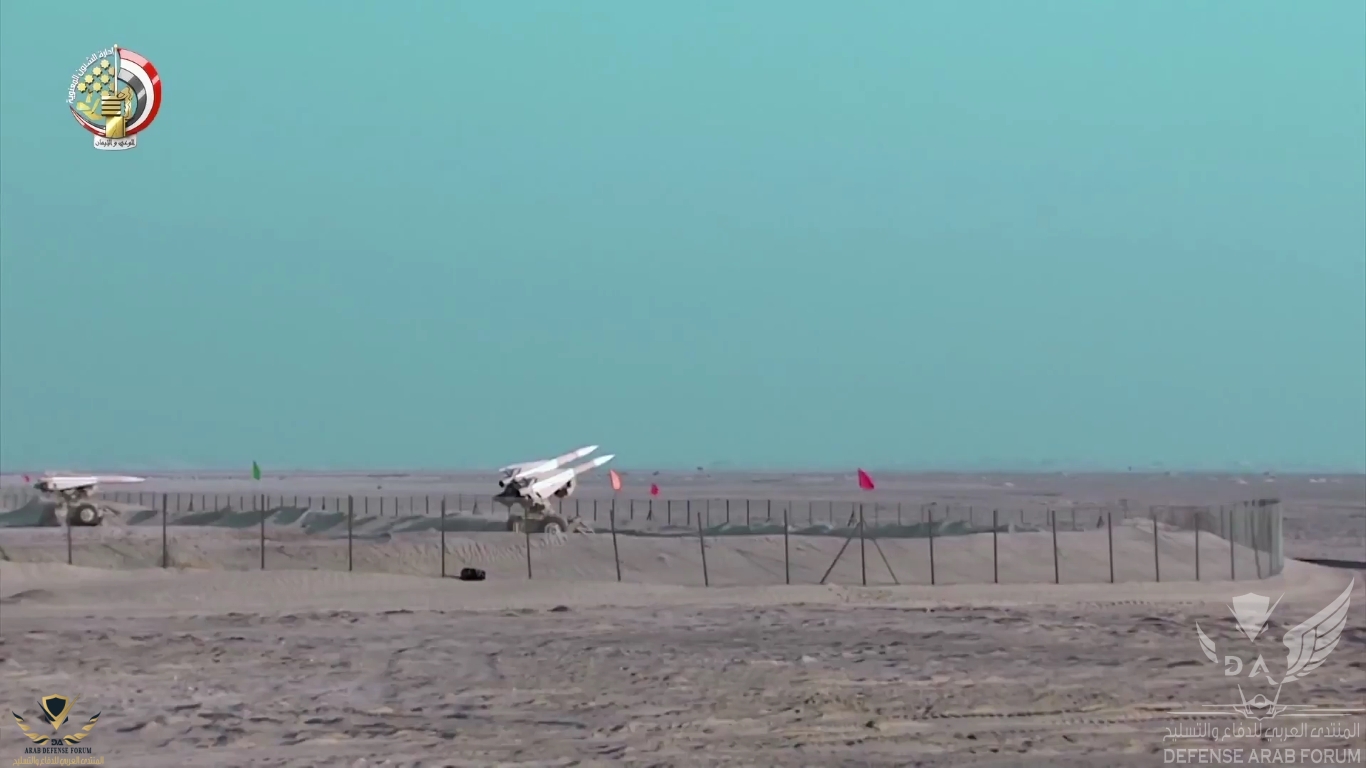

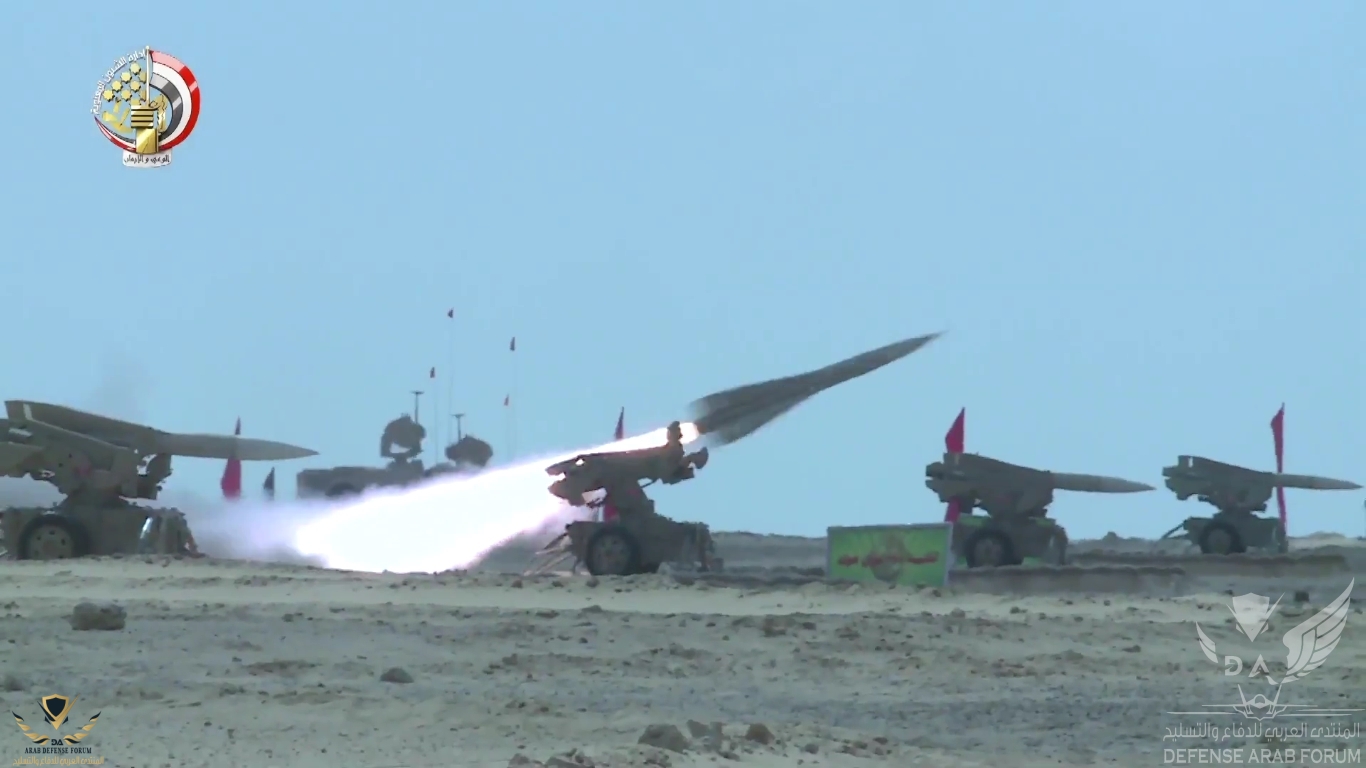

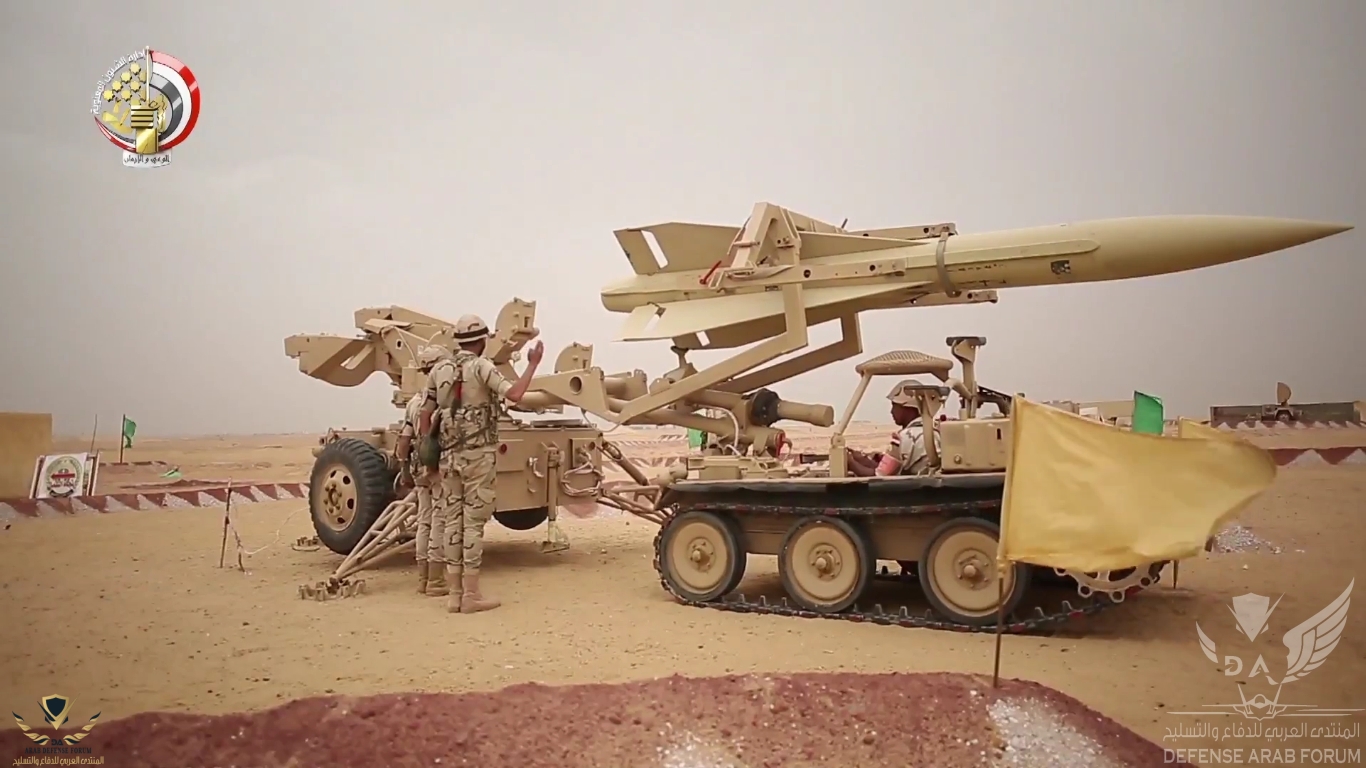

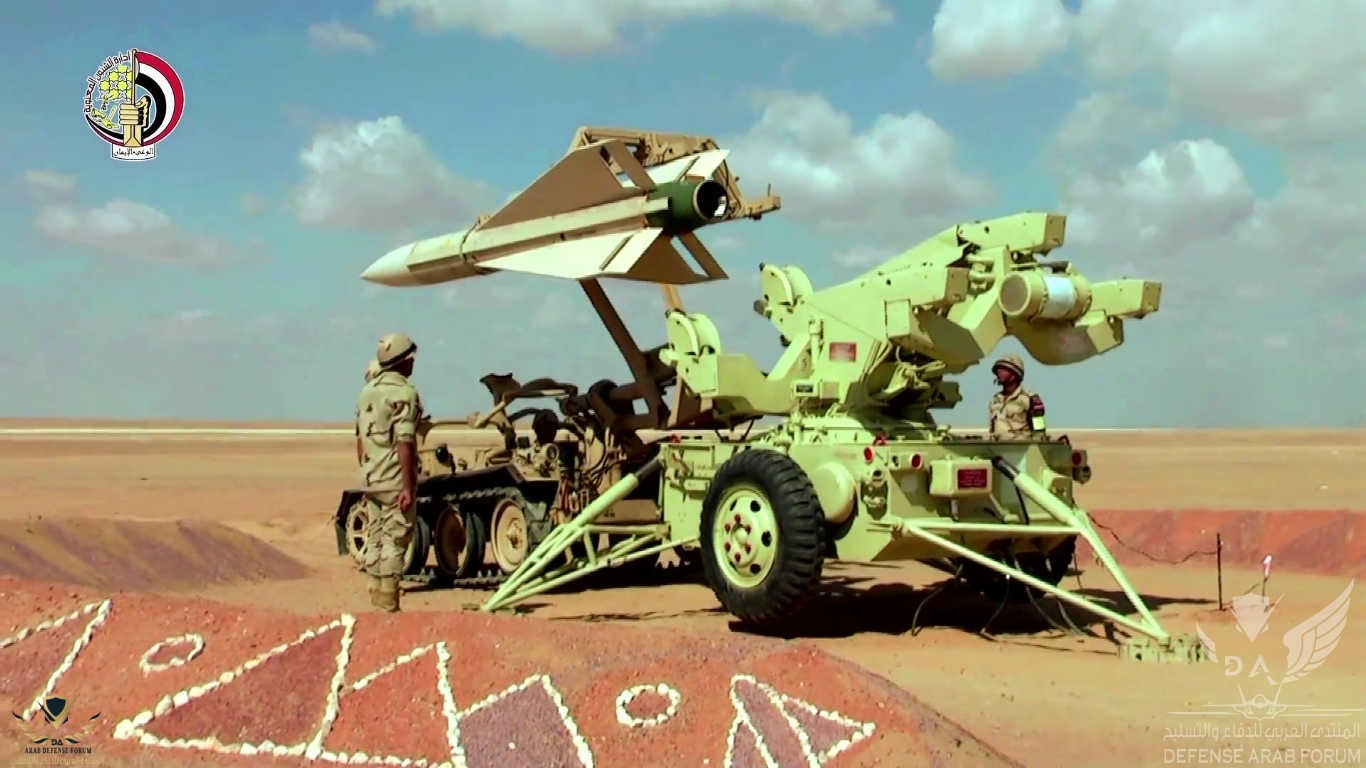

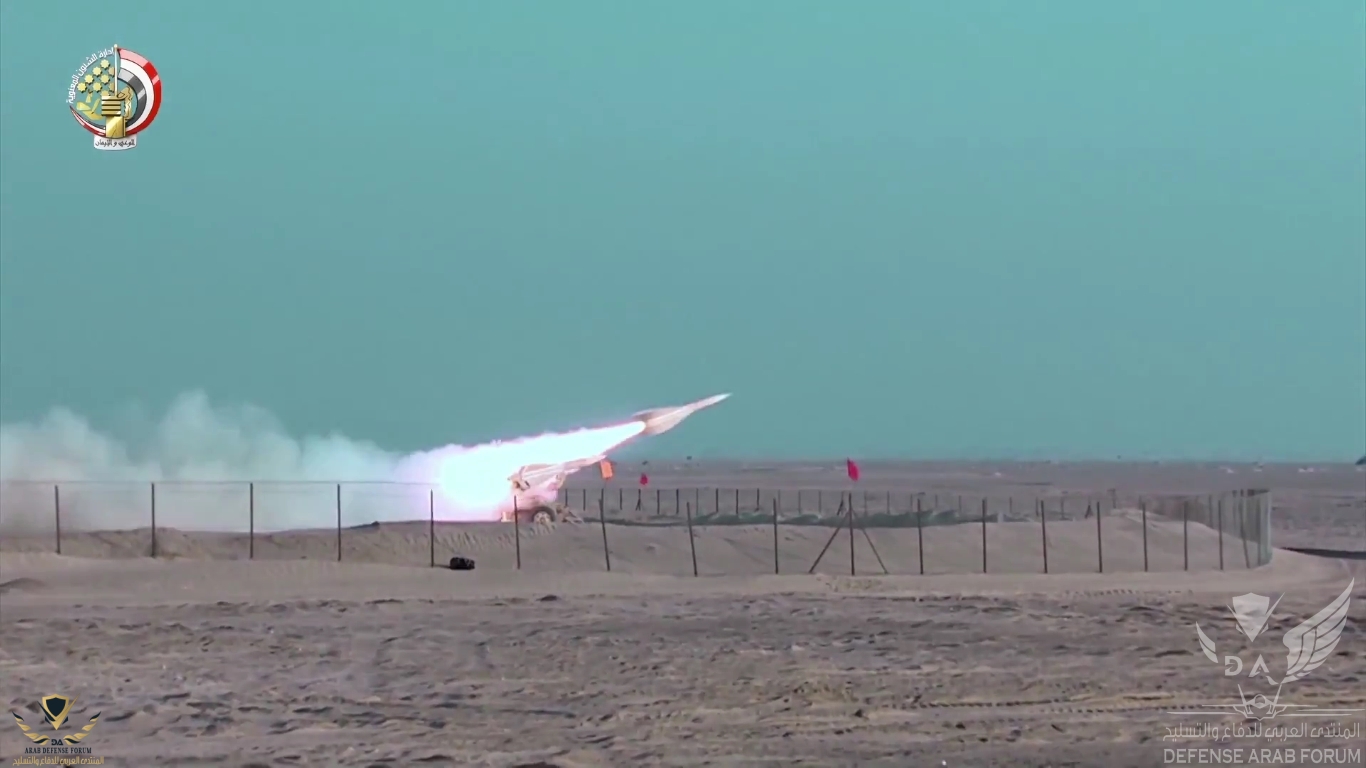

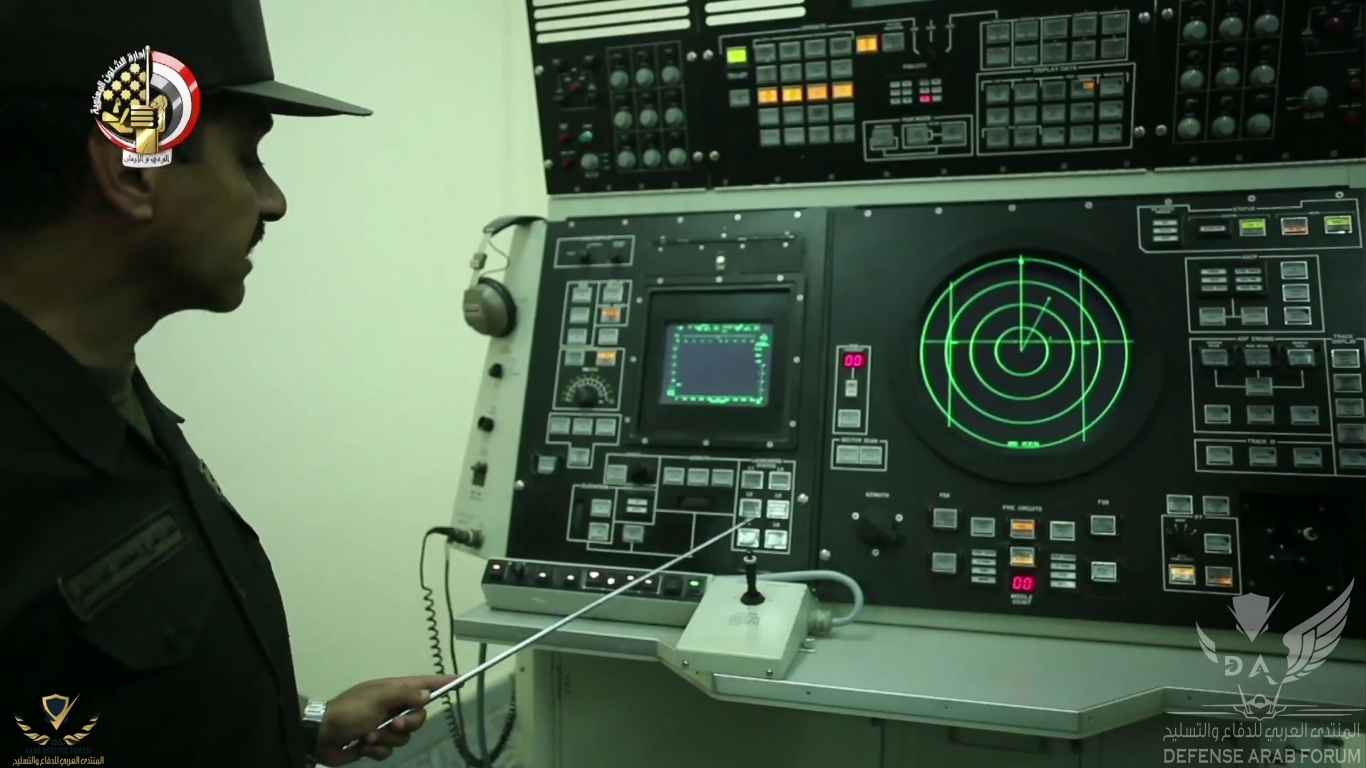

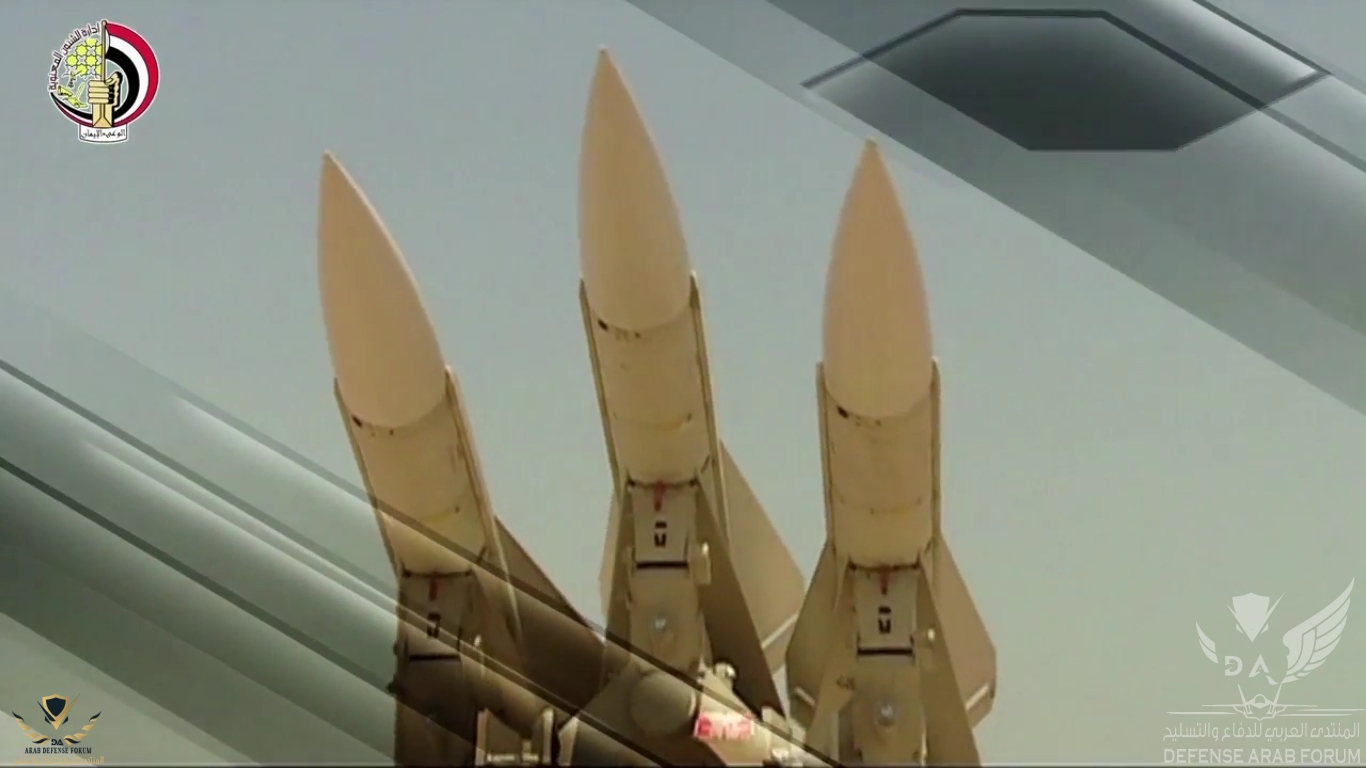

منظومة هوك (الصقر) MIM-23 Hawk متوسطة المدى العاملة لدى قوات الدفاع الجوى المصرية

- كلمة HAWK في الاساس تشير الى العبارة ( Homing All Way Killer القاتل الموجه بكل الوسائل ).

- تم تطوير النظام في مصر بالكامل الى المستوى الثالث PIP Phase III عن طريق اضافة مجموعة جديدة من الرادارات وأنظمة التحكم والكمبيوتر بجانب تغيير محركات الصواريخ والبواحث والرؤوس التدميرية الى نسخ أكثر تطورا وتأثيرا.

* تحتوي المنظومة على الرادارات الآتية :

- رادار كشف اهداف جوية نابض PAR Pulse Acquisition Radar يعمل على النطاق C-Band من النوع AN/MPQ-50 يبلغ مداه الراصد 105 كلم ضد المقاتلات.

- رادار كشف يعمل بالموجة المستمرة من النوع AN/MPQ-62 CWAR Continuous Wave Acquisition Radar متخصص في كشف الاهداف متوسطة ومنخفضة الارتفاع ويبلغ مداه الراصد تقريبا 80 كلم.

- رادار من النوع AN/MPQ-61 مزود بنظام متخصص في التصدي لهدفين مهاجمين من اتجاهين معاكسين على ارتفاع منخفض في وقت واحد LASHE Low-Altitude Simultaneous Hawk Engagement بجانب القدرة على الاشتباك مع 12 هدف في وقت واحد لكل بطارية.

- نظام تيليفيزيوني/حراري Optic TV/IR للتوجيه السلبي للصواريخ في حالة وجود تشويش الكتروني مكثف.

- يبلغ مدى الاشتباك للصواريخ 1.5 كلم – 45 كلم
- يبلغ اقصى ارتفاع للصواريخ 60 متر - 18 كلم
- تبلغ سرعة الصواريخ 2.7 ماخ

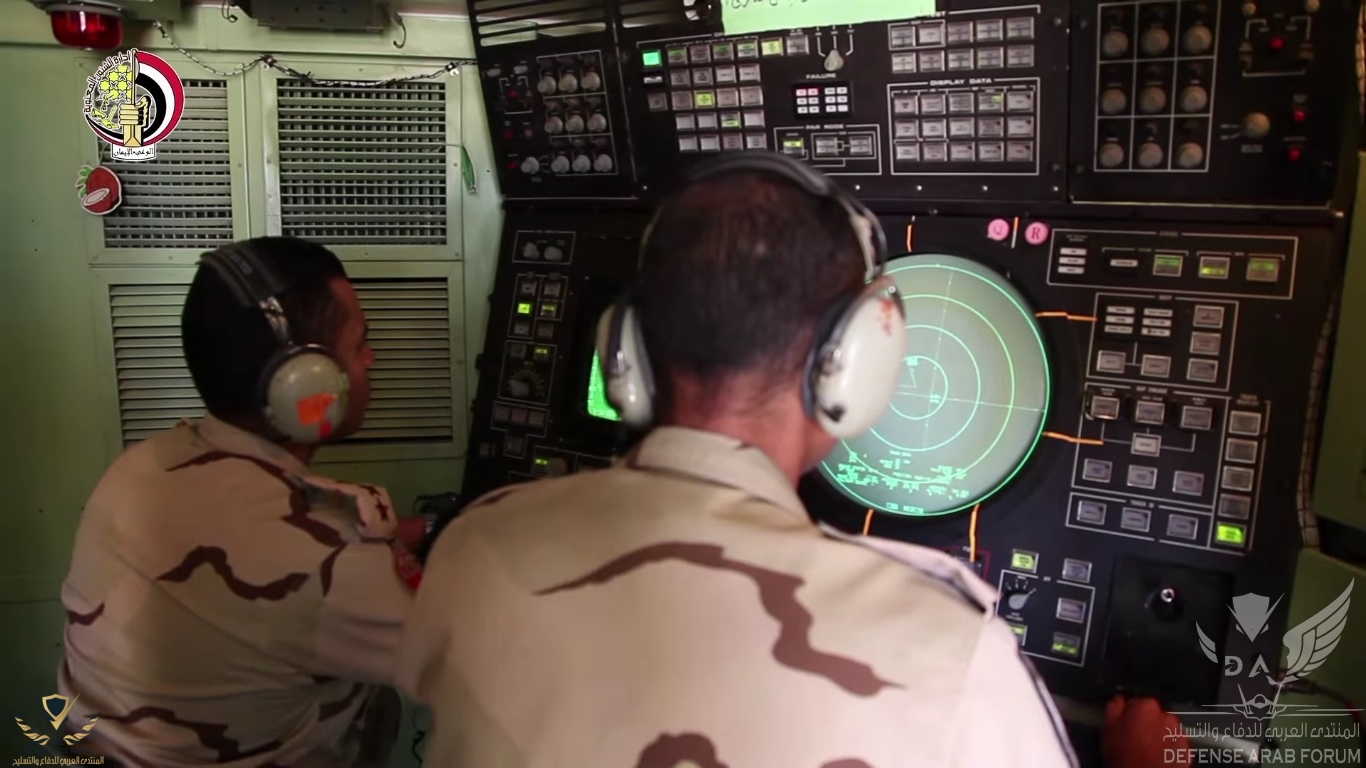

مشاهدة المرفق 250190مشاهدة المرفق 250191مشاهدة المرفق 250192مشاهدة المرفق 250193مشاهدة المرفق 250194مشاهدة المرفق 250197مشاهدة المرفق 250198مشاهدة المرفق 250199مشاهدة المرفق 250200


تمتلك مصر حوالى 18 بطارية

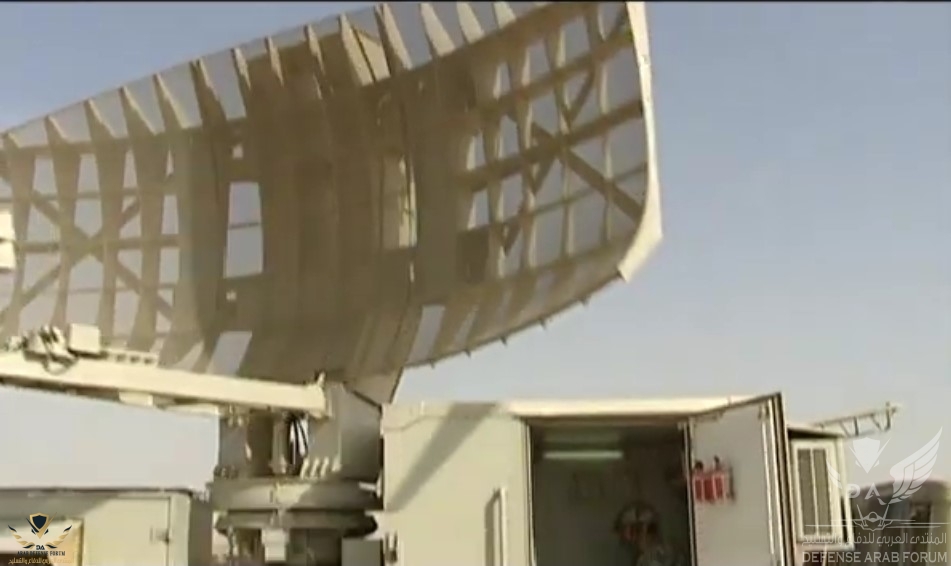

جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)

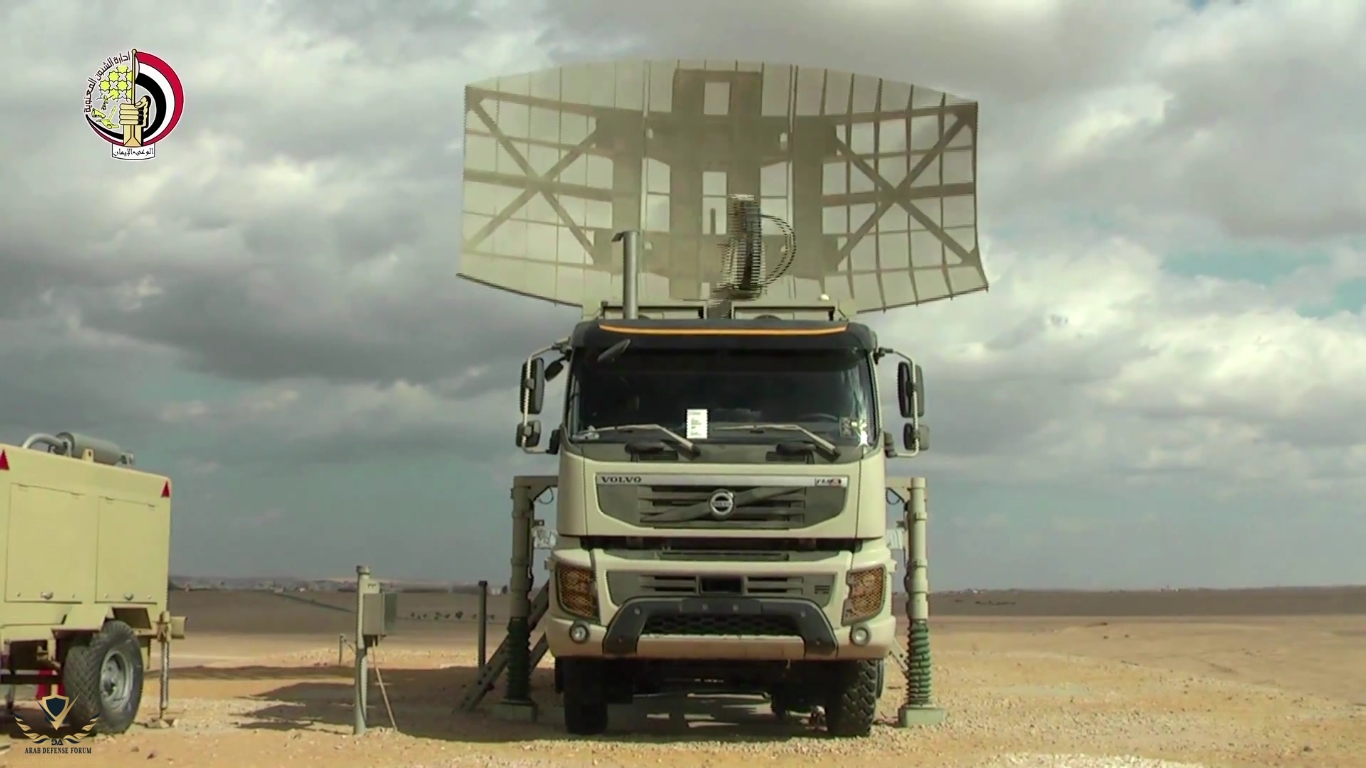

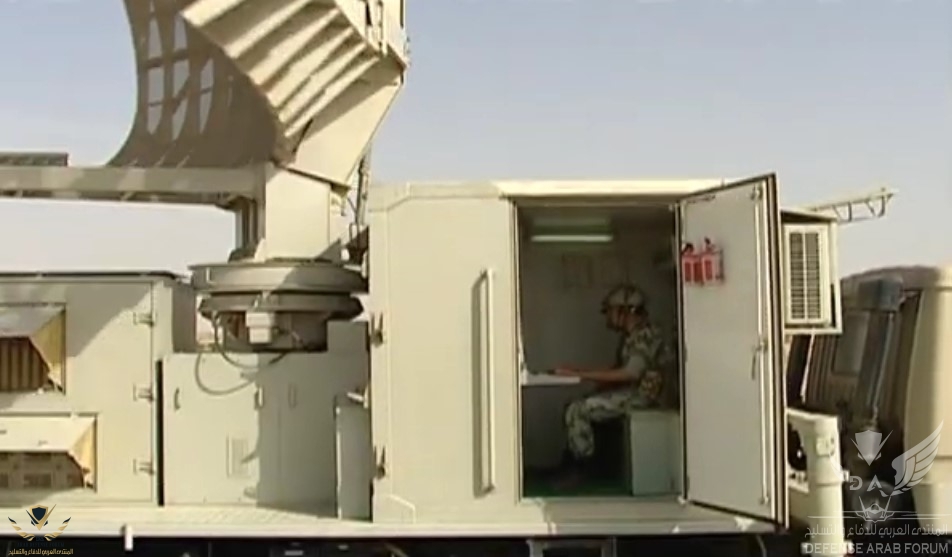

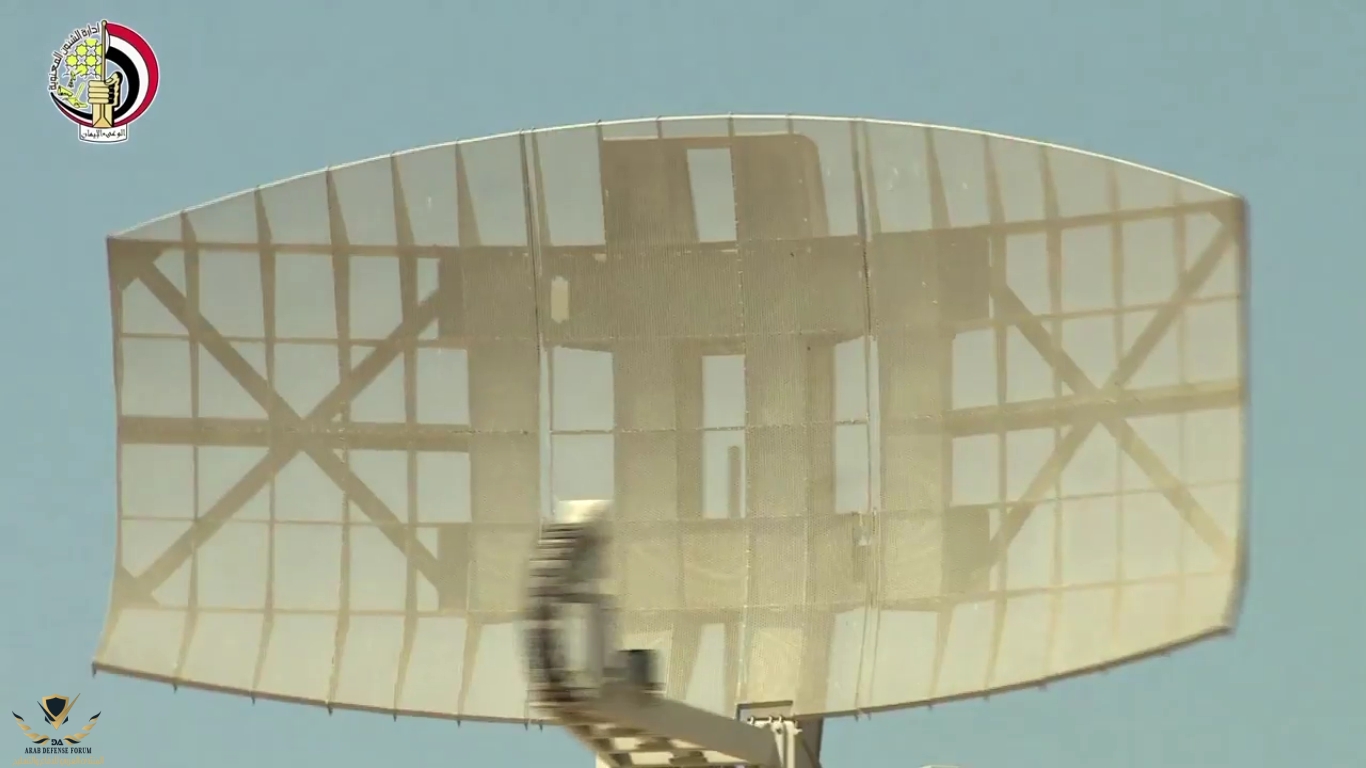

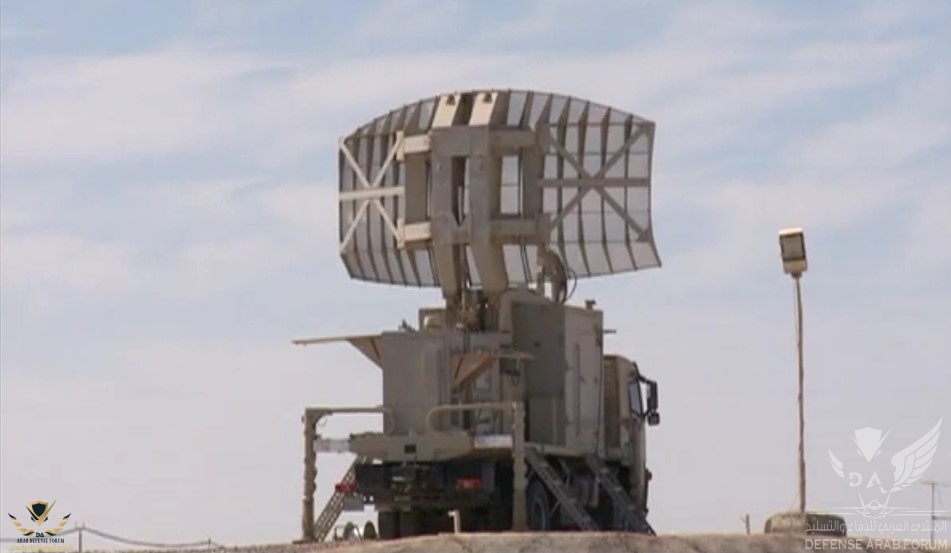

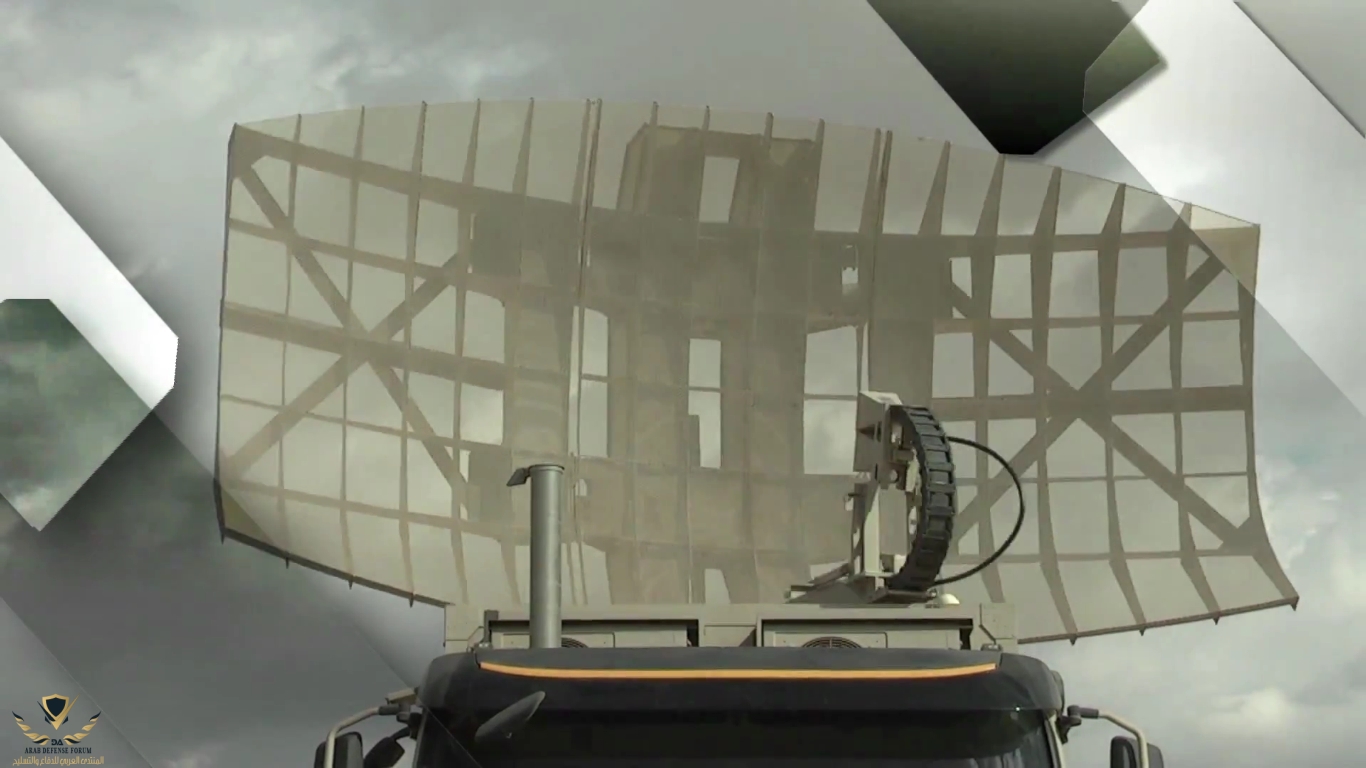

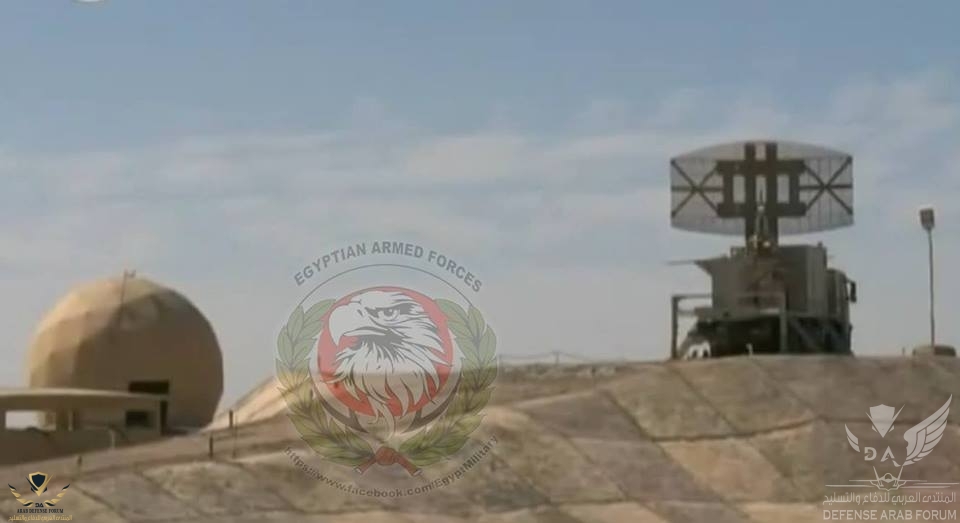

صور للرادار فى مصر


مشاهدة المرفق 126894مشاهدة المرفق 126895مشاهدة المرفق 126896مشاهدة المرفق 126897مشاهدة المرفق 126898

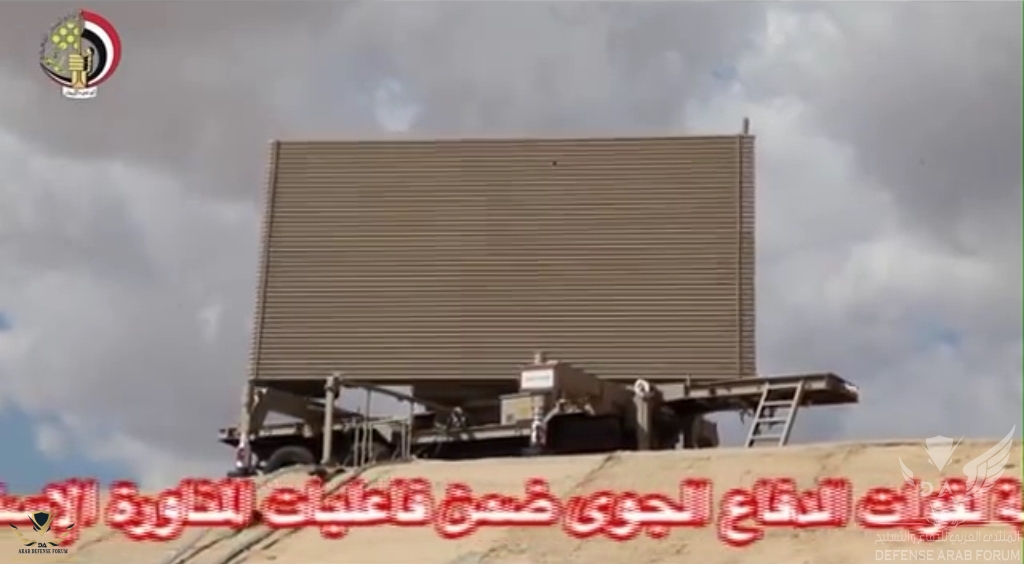

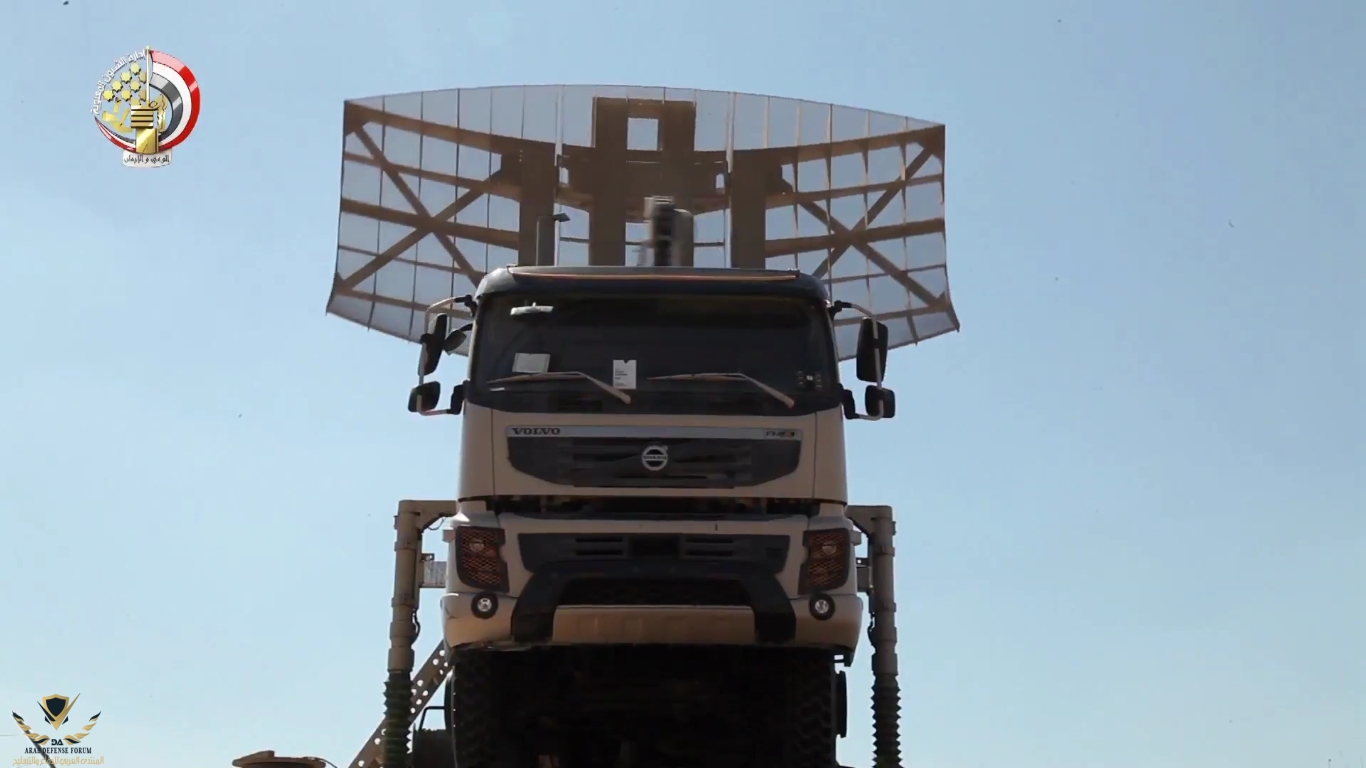

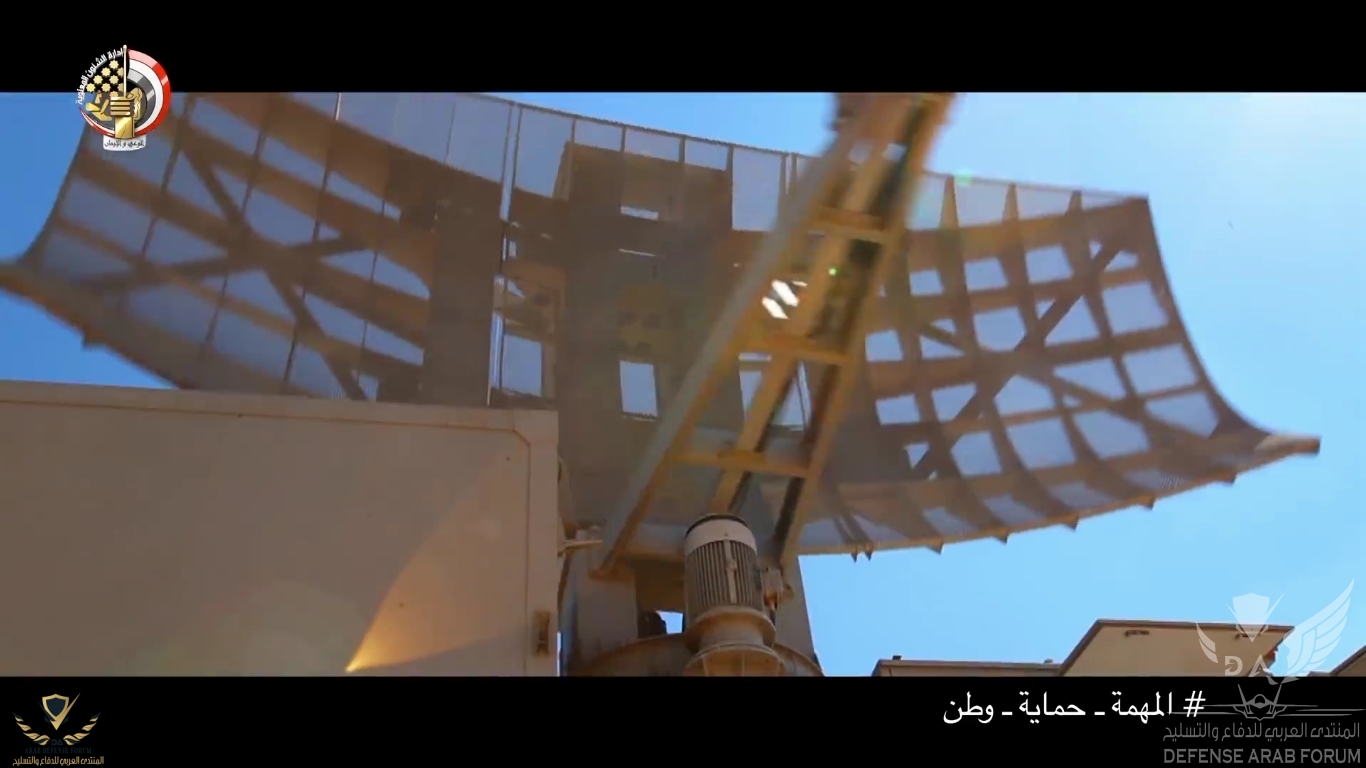

جهاز الرادار ثنائي الأبعاد YLC-6M

جهاز رادار ثنائي الأبعاد خفيف الحركة متوسط المدى لكشف الأهداف الجوية على ارتفاعات منخفضة و متوسطة ويتميز بالمواصفات التكتيكية الآتية :-

1-القدرة العالية على المناورة.
2-نظام إقامة الهوائيات والتسطيح و ضبط الأفقية آليا.
3-نظام التوجيه وضبط الشمال آليا باستخدام GPS.
4-إمكانية ربطة مع مراكز القيادة الآلية على جميع المستويات.
5-إمكانية استخدامه في أعمال التوجيه للمقاتلات.
6-الجهاز بالكامل مصمم بنظام النبائط الجامدة.
7-الجهاز ذو اعتمادية عالية.
8-يتميز بقدرات عالية في التغلب على الإعاقة بأنواعها.
9-إمكانية استخدامه كرادار سد ثغرات على الارتفاعات المنخفضة .
10-الجهاز مذود بنظام اكتشاف الأعطال آليا ( BITE ).

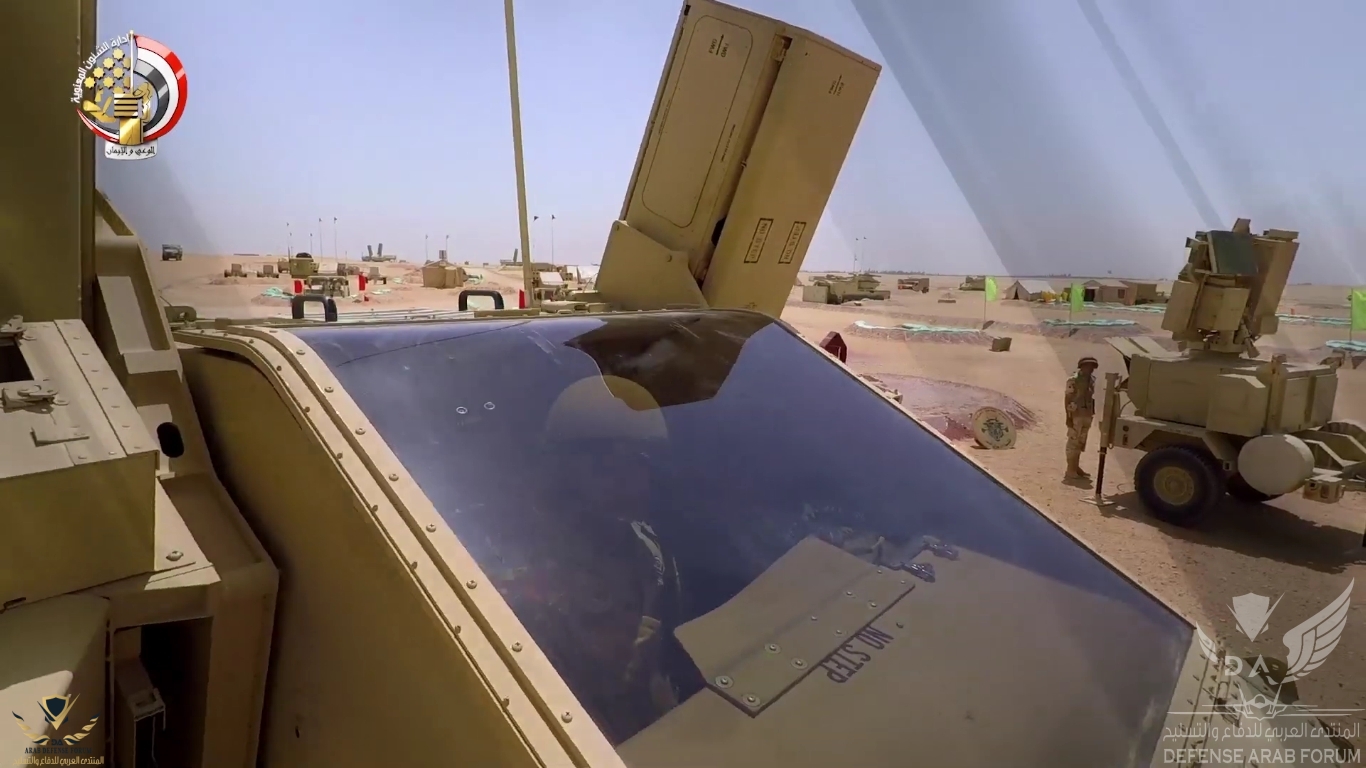

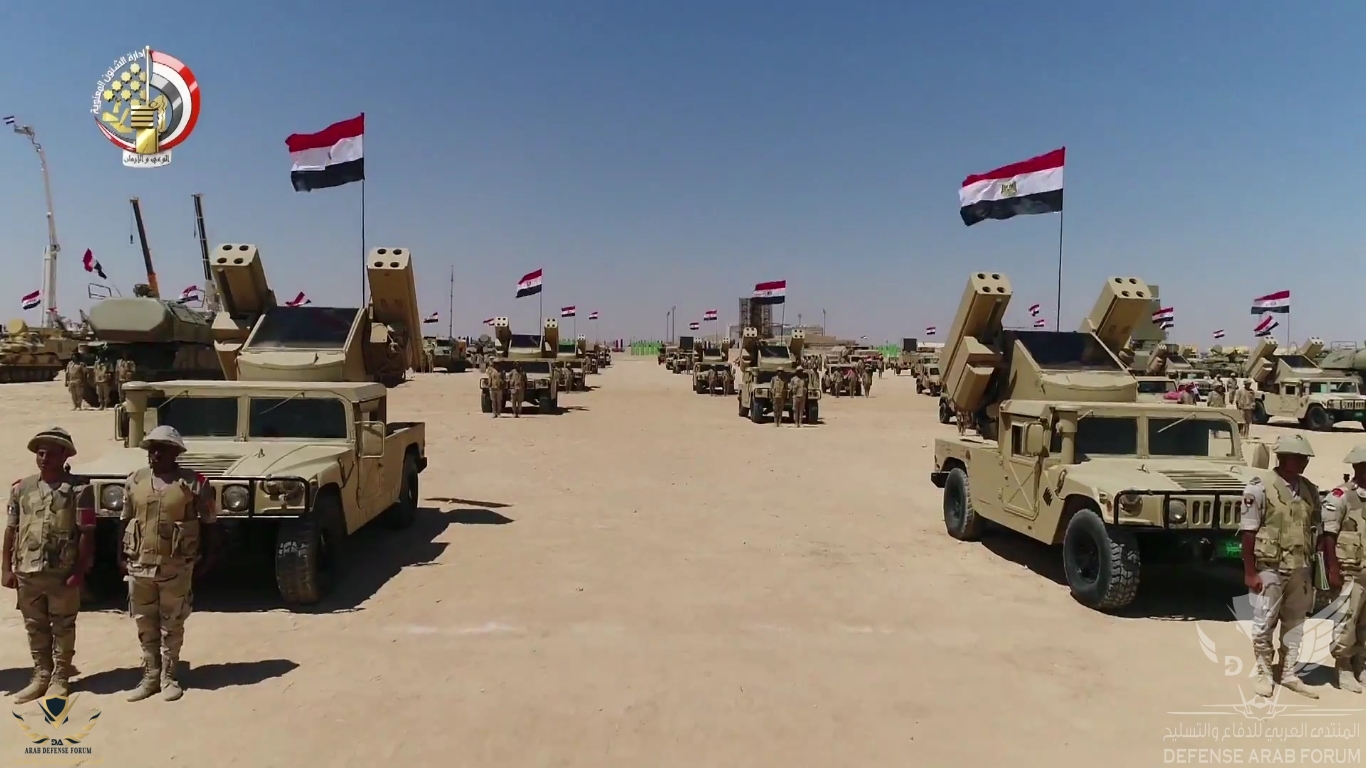

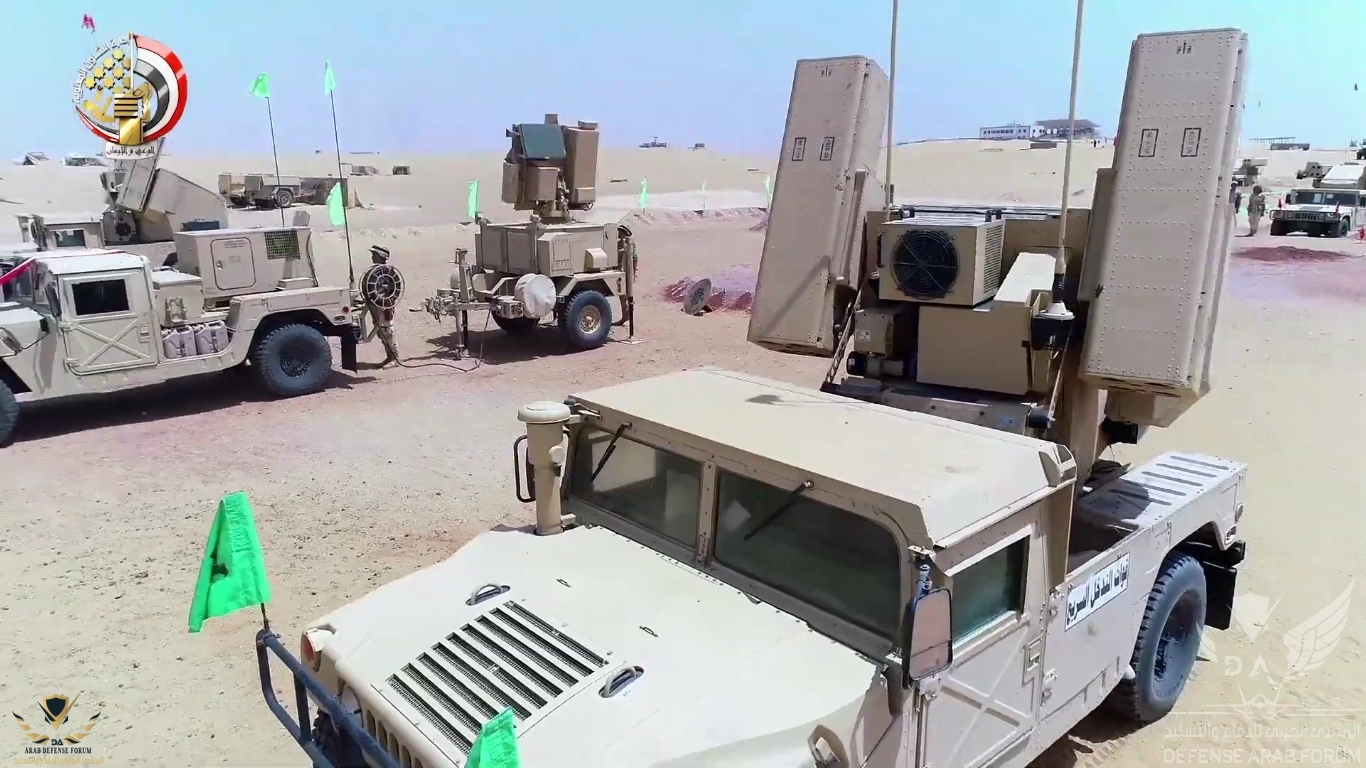

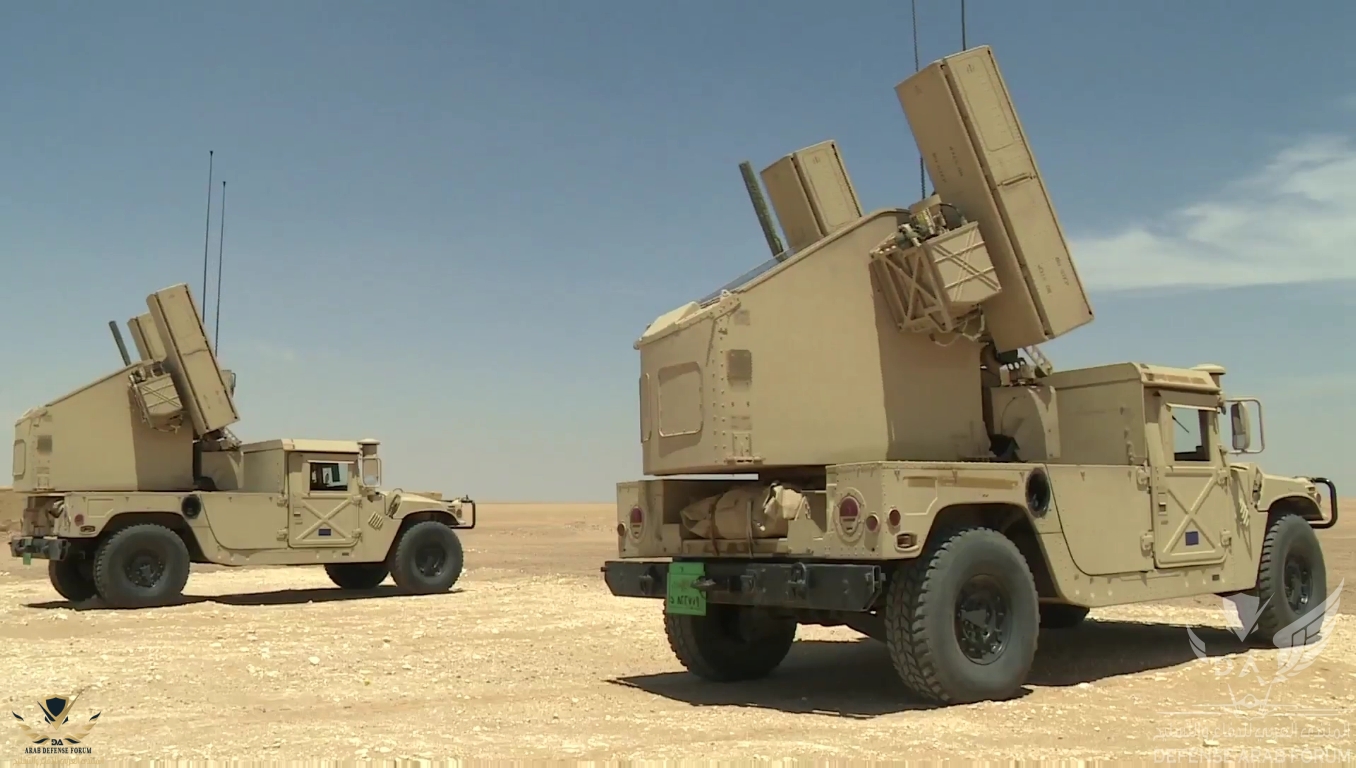

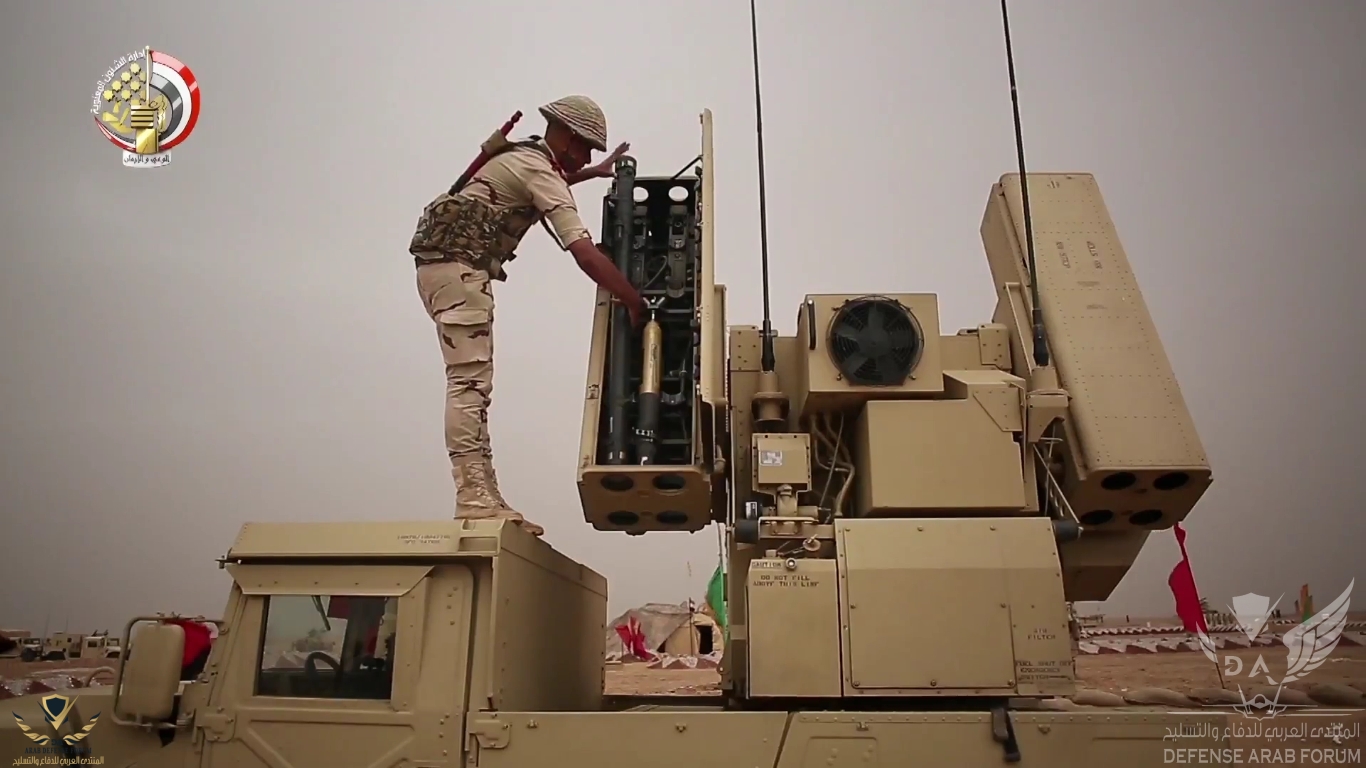

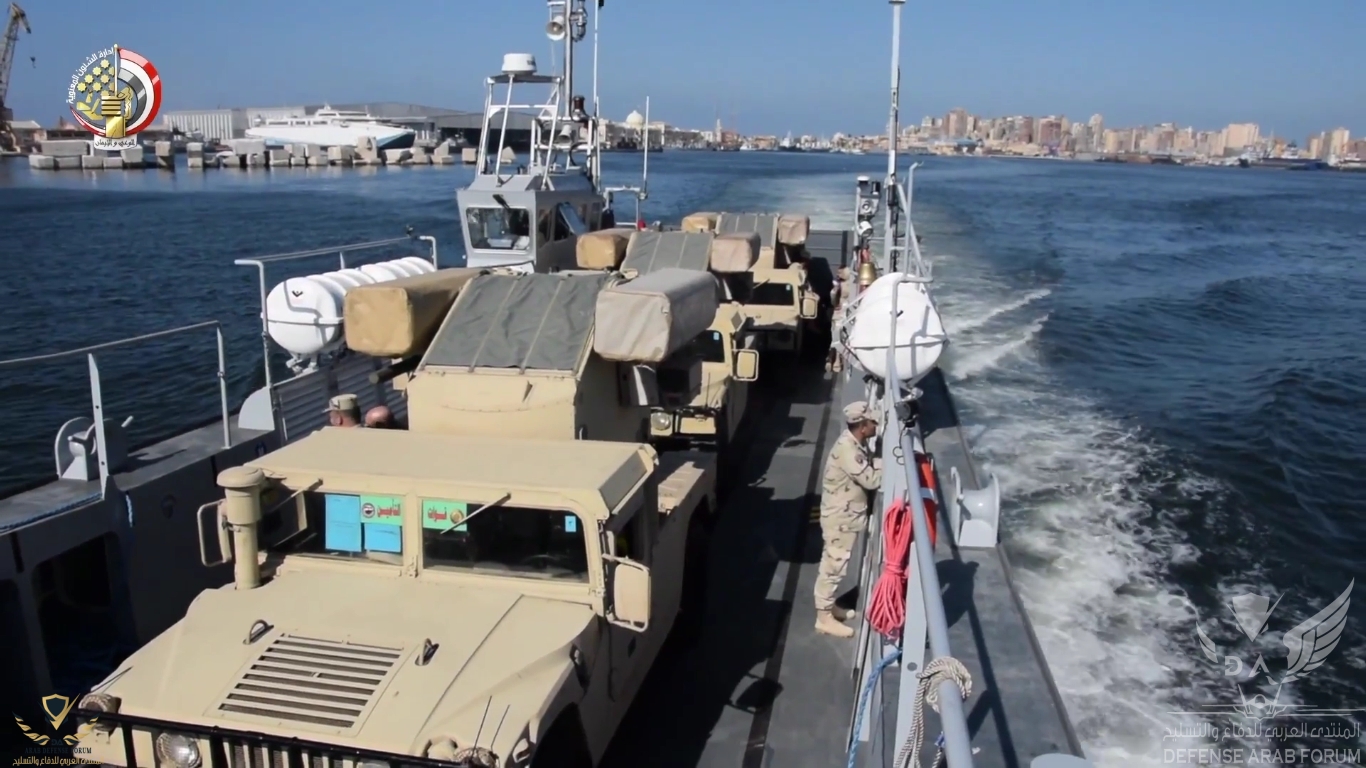

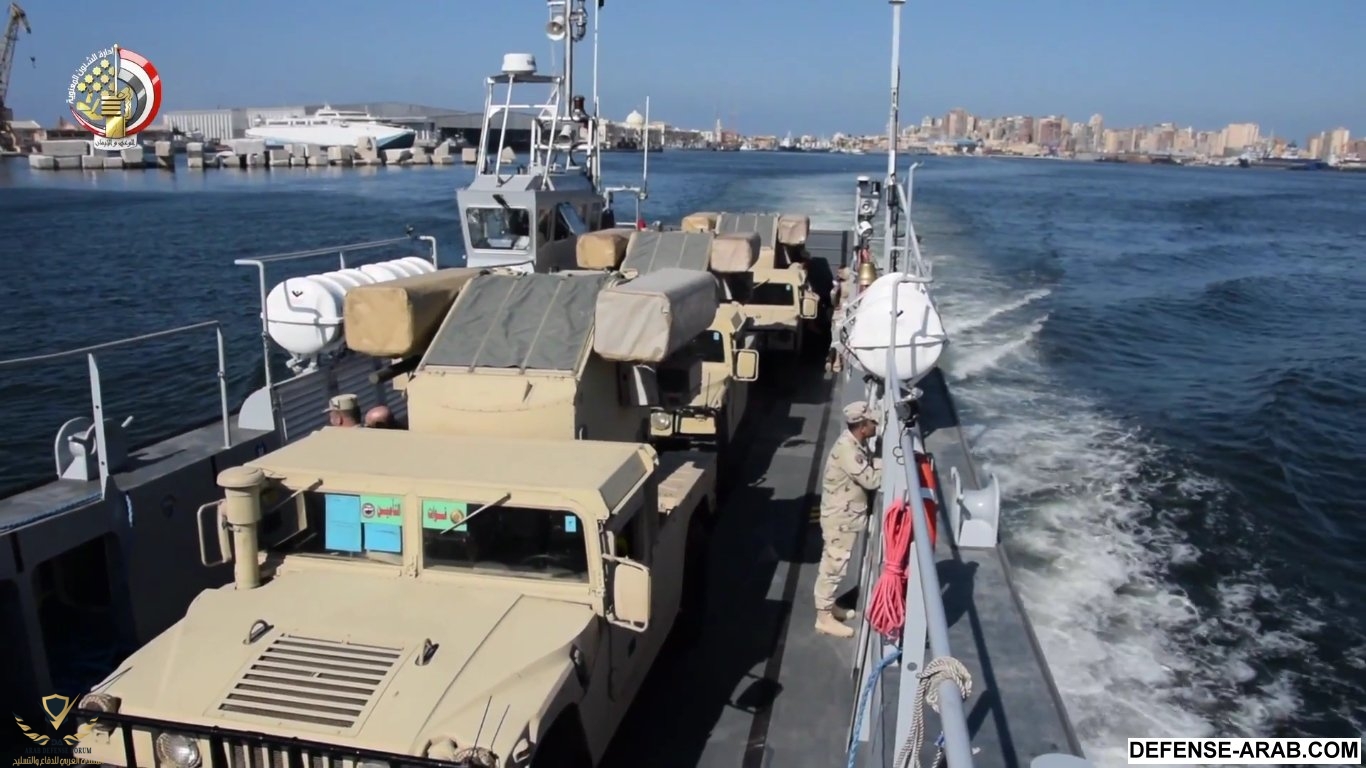

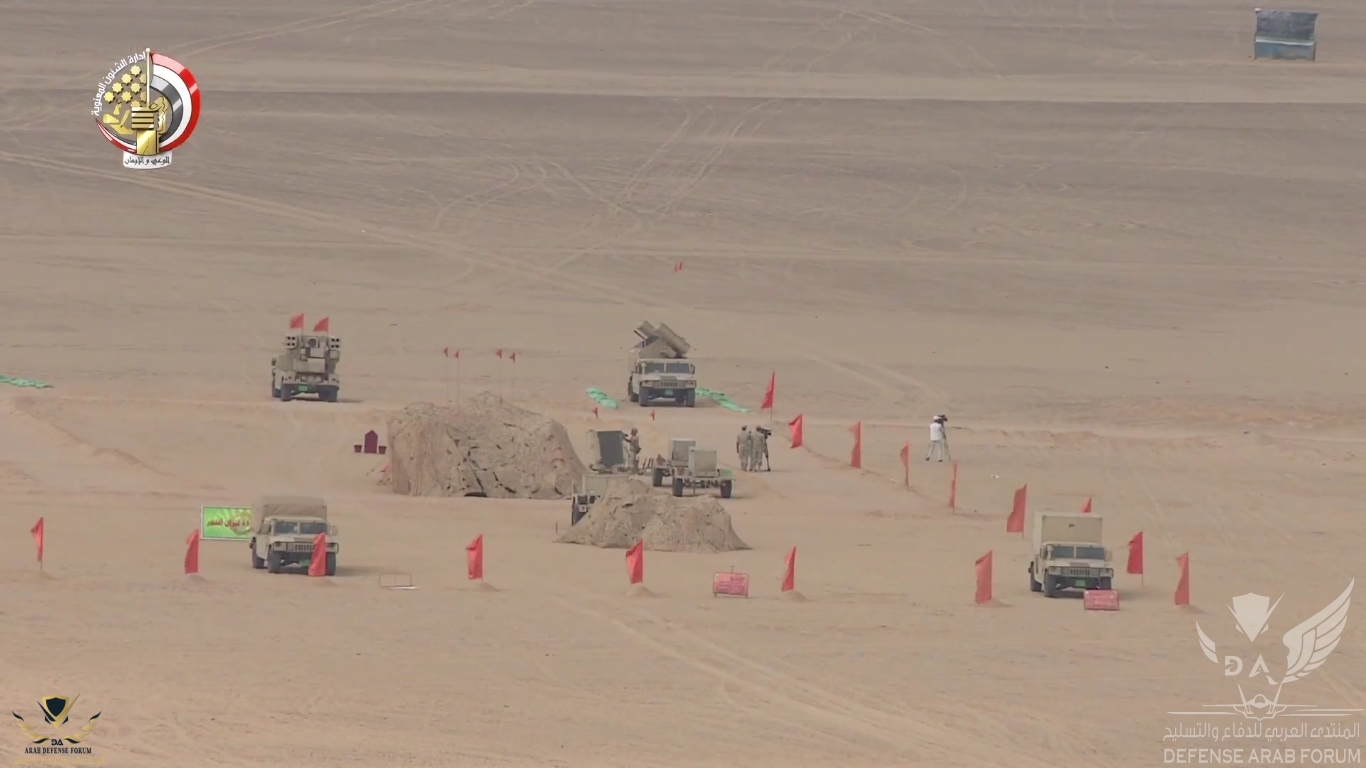

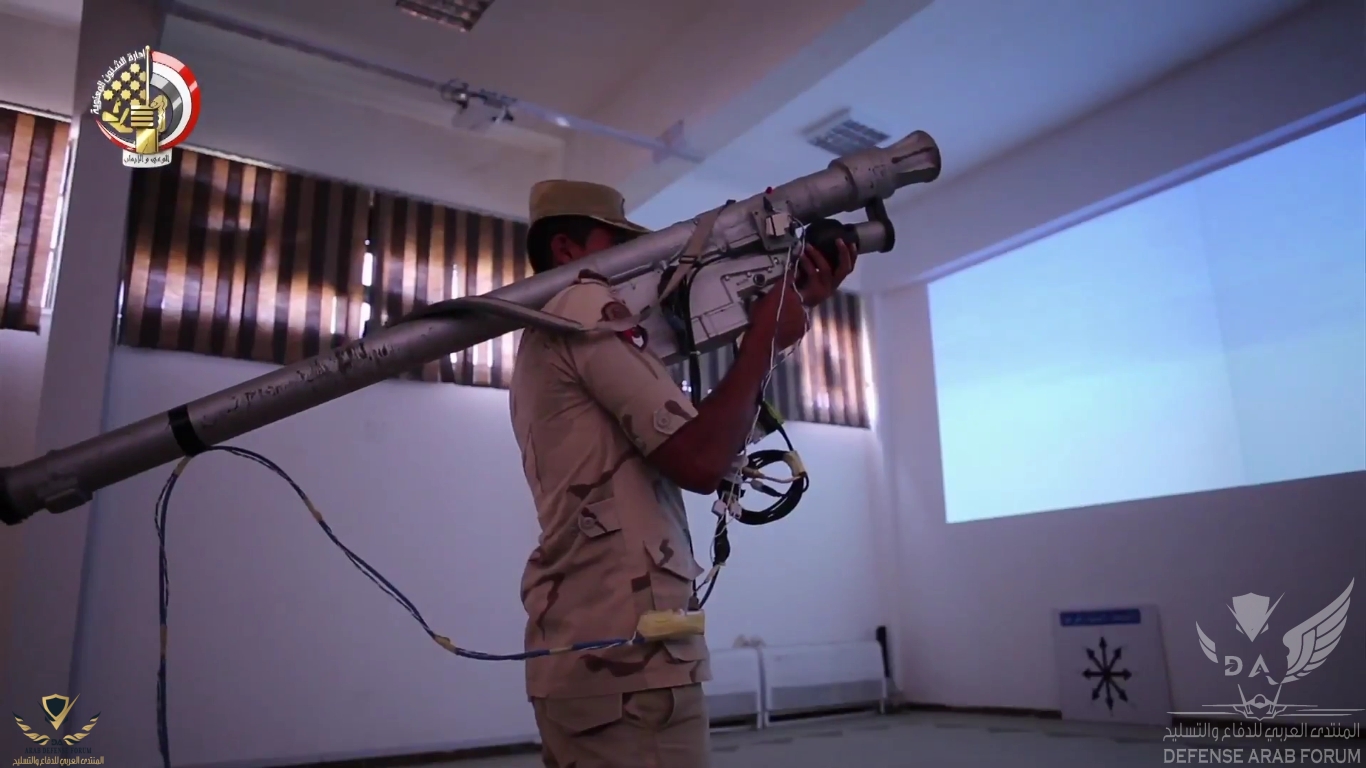

نظام Avenger العامل لدى قوات الدفاع الجوى المصرى
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
تتكون منظومة الأفينجر أمريكية الصنع من برج مُتحرك محمولة على مركبات هامفي Humvee مُتعددة المهام وتحتوي على :

- قاذفين رباعيين مزودين بـ8 صواريخ طراز ستينجر FIM-92 Stinger قصير المدى ذات باحث ذات نظام فحص ثنائي الألوان بلواقط بالاشعة تحت الحمراء Infrared IR والأشعة فوق البنفسجية Ultraviolet UV حيث يقوم باحث الاشعة تحت الحمراء بتتبع العوادم الساخنة الصادرة من محرك الهدف، في حين ان باحث الاشعة فوق البنفسجية يقوم بتتبع الاشعاع الحراري الصادر من الهدف. ويبلغ مدى الصاروخ 8 كم ويصل الى ارتفاع 3.5 - 3.8 كم وتبلغ سرعته القصوى 2700 كم / س، ويمكنه التعامل مع مختلف التهديدات الجوية مُتصمنة الصواريخ الجوالة والطائرات بدون طيار والطائرات المقاتلة والمروحيات.

- رشاش ثقيل عيار 12.7 مم طراز FN M3P ( مُشتق من الرشاش الشهير M2 Browning ) ذات نظام آلي للتحكم عن بعد من كابينة سائق مركبة الهامفي او بواسطة فرد الرماية داخل البرج المُتحرك، ويبلغ مُعدّله النيراني 1200 طلقة / دقيقة.

- منظومة الرصد والتهديف والتي تتكون من نظام رصد بالاشعة تحت الحمراء FLIR Forward Looking Infrared ونظام تحديد المدى بالليزر LRF Laser Range Finder ونظام فيديو للتتبع الاوتوماتيكي AVT Automatic Video Tracker ونظام بصري خاص بفرد الرماية Optical Sight مزود بمستشعرات تنشيط الباحث الحراري في الصاروخ وأيضا مؤشرات الأوامر وفتح حاويات الإطلاق واخيرا نظام شبكي يقوم بتأكيد امساك الصاروخ للهدف، مضافاً اليه نظام تعريف العدو والصديق IFF.

* يتم التحكم في انظمة الكشف والتهديف والتتبع عن طريق كمبيوتر تحكم يحمل اسم ACE AvengerControl Electronics يوجد في قمرة الرماية بالبرج المُتحرك، ويمكن التحكم في المنظومة بأكلمها عن بعد من مسافة تصل الى 50 متر.

* تستطيع المنظومة ان تُطلق حتى 4 صواريخ متتالية على الهدف، وتتميز بقدرتها على الاشتباك اثناء الحركة بسرعة قصوى 35 كم / س.

_____________________

Thunderbolt

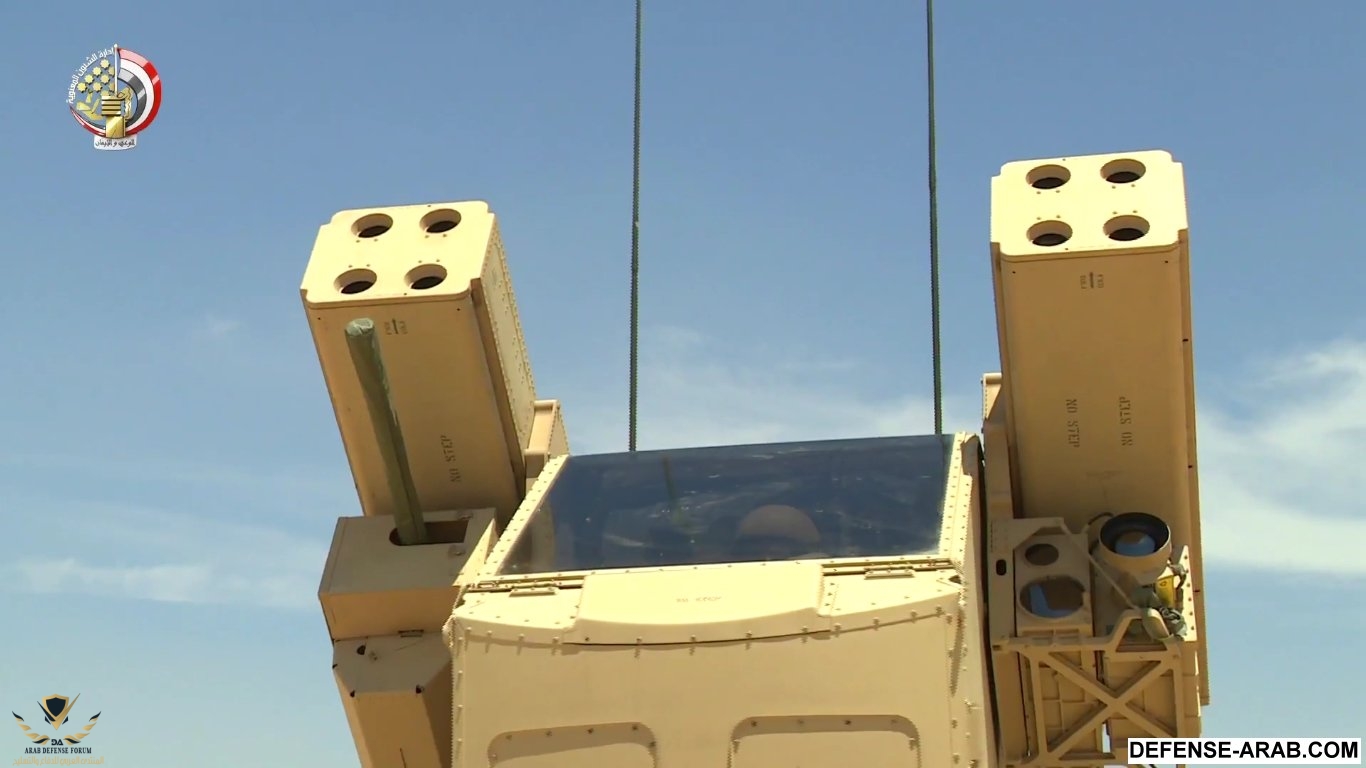

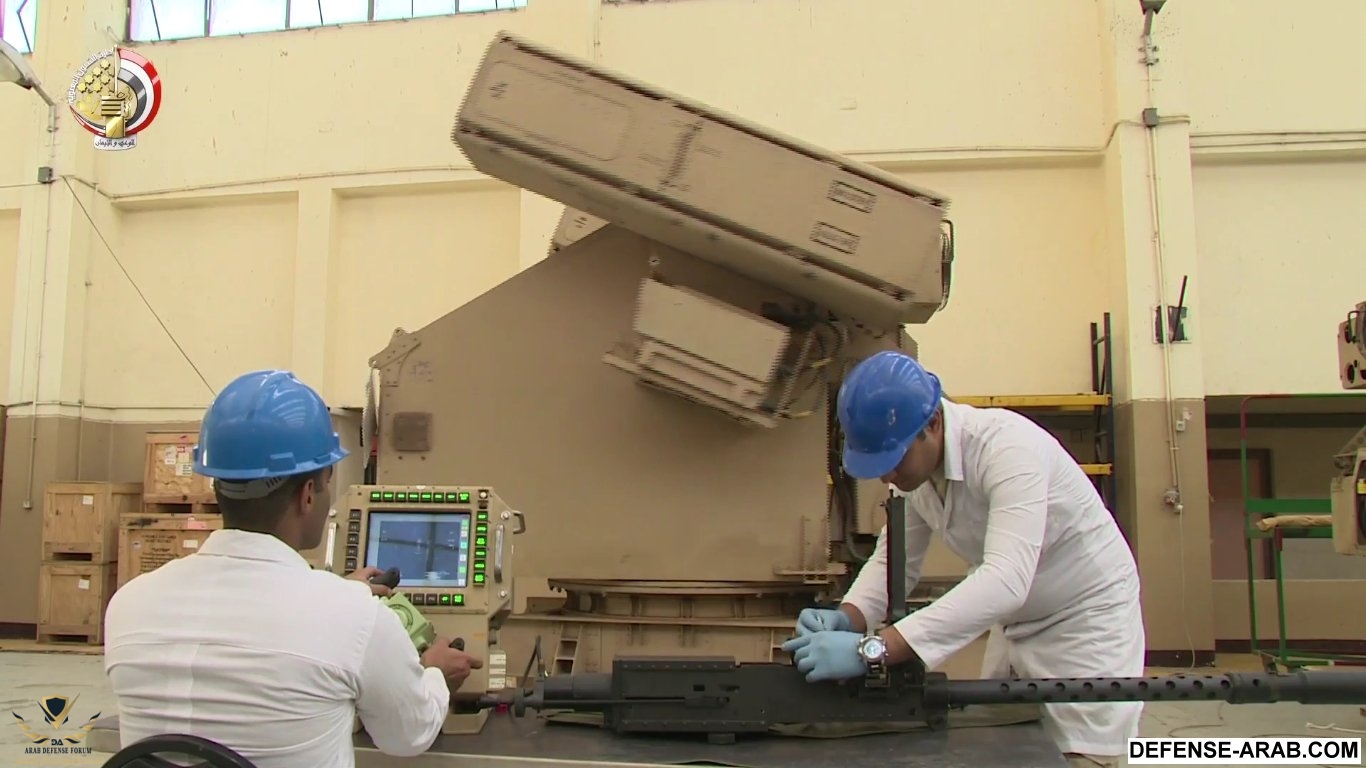

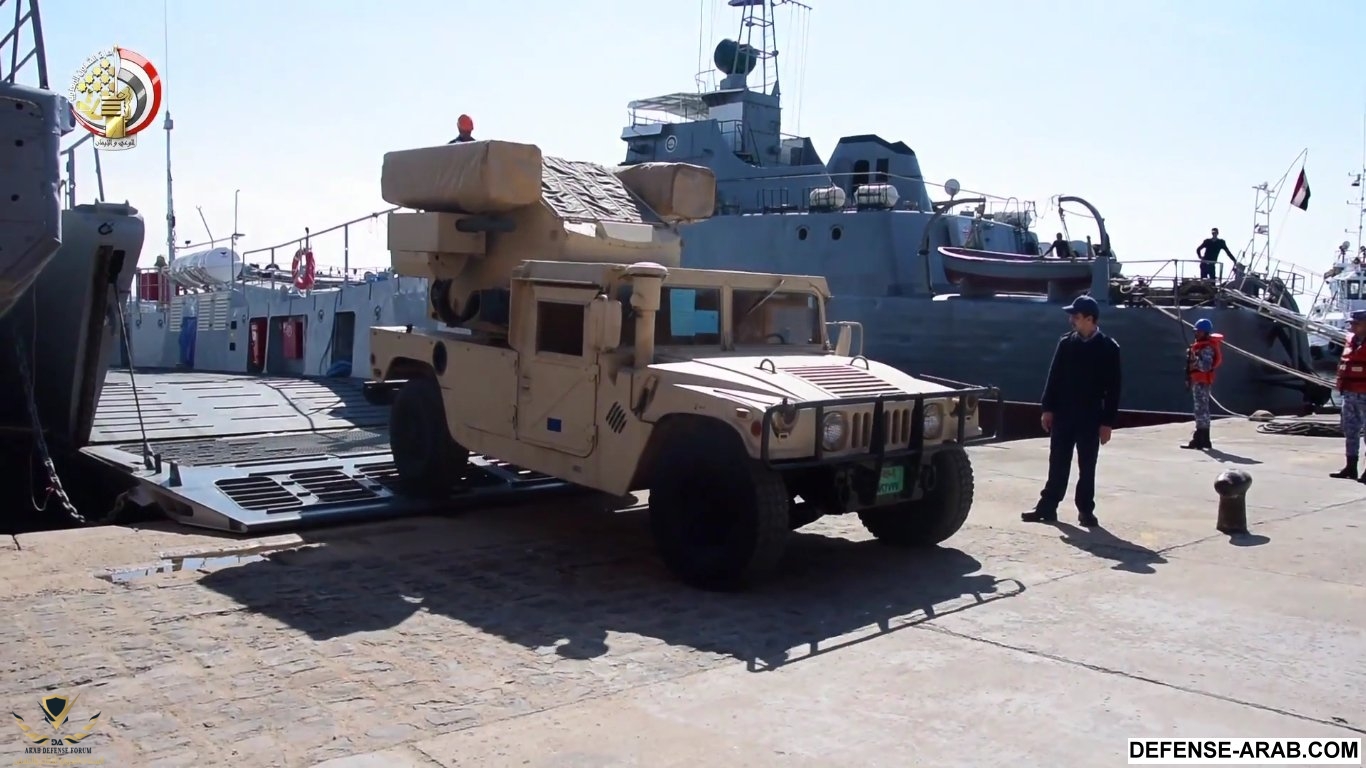

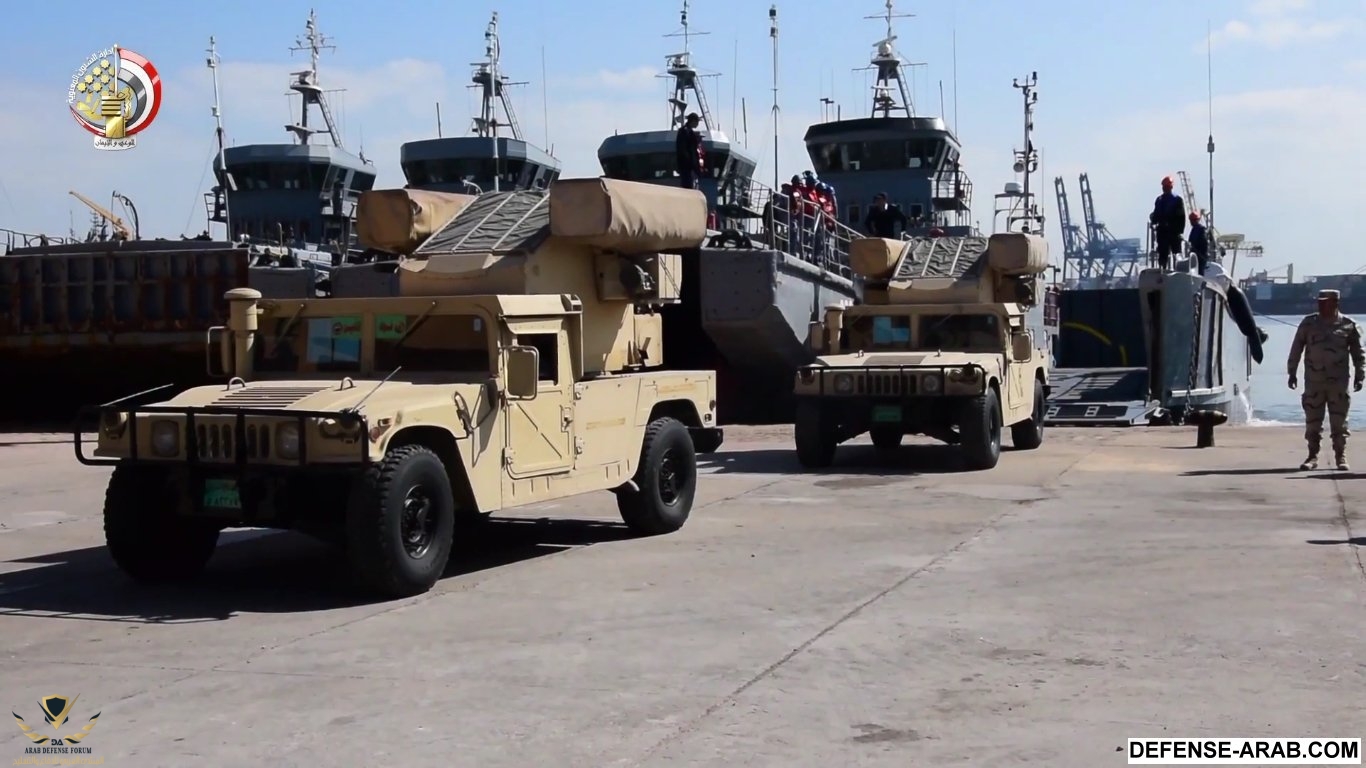

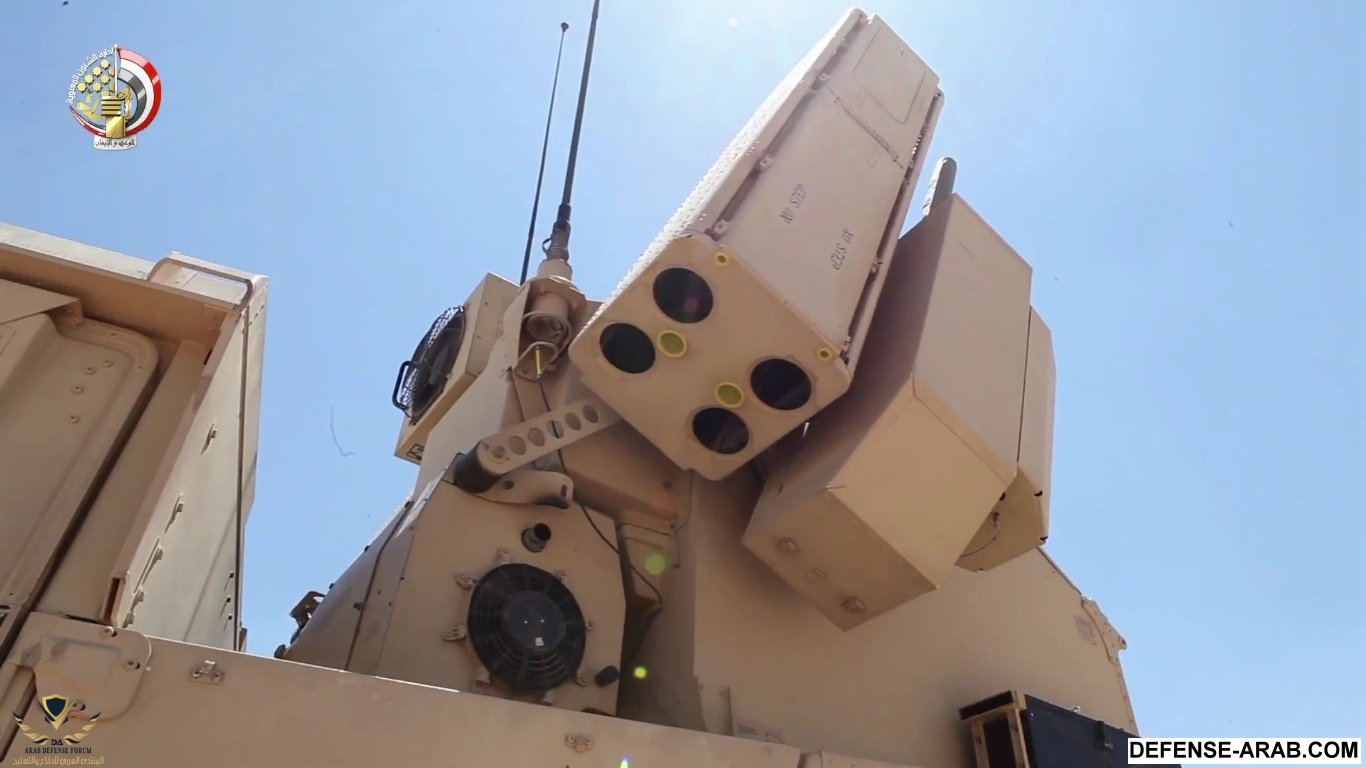

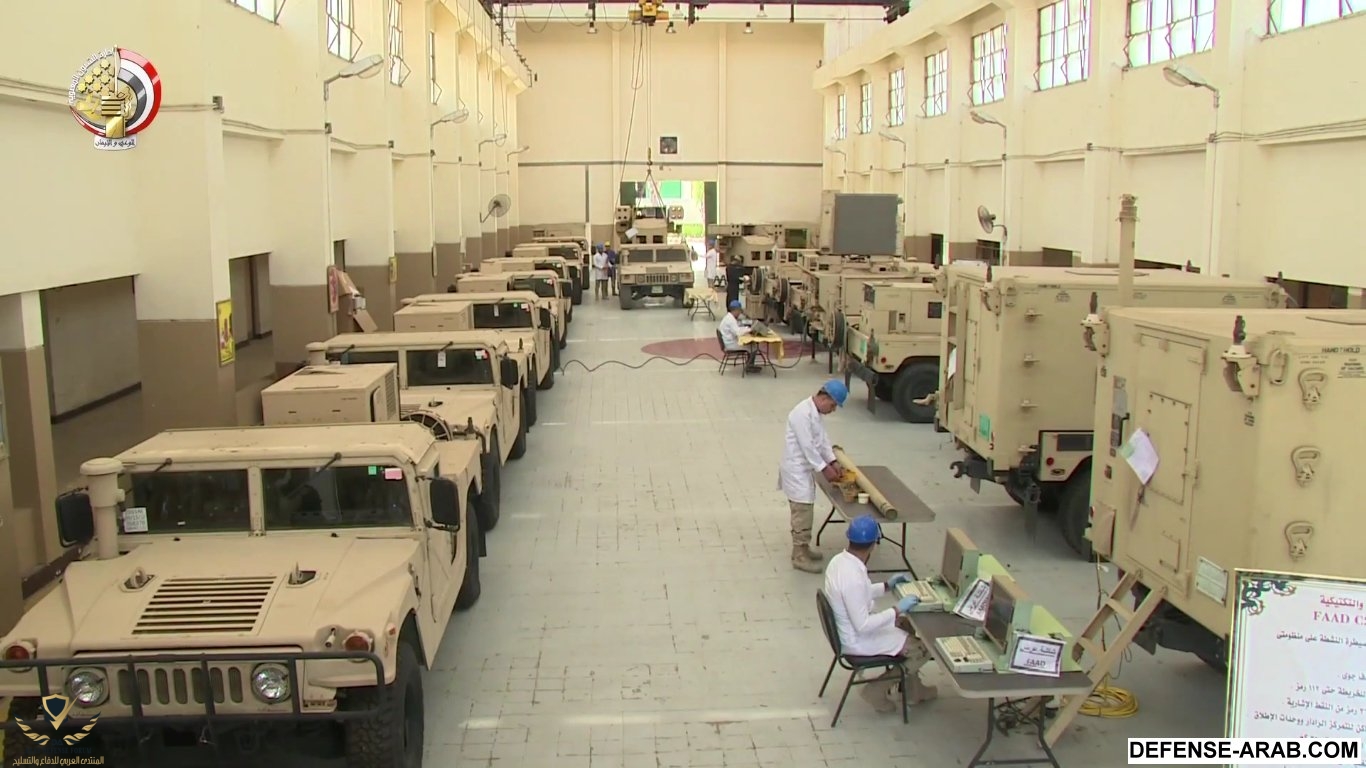

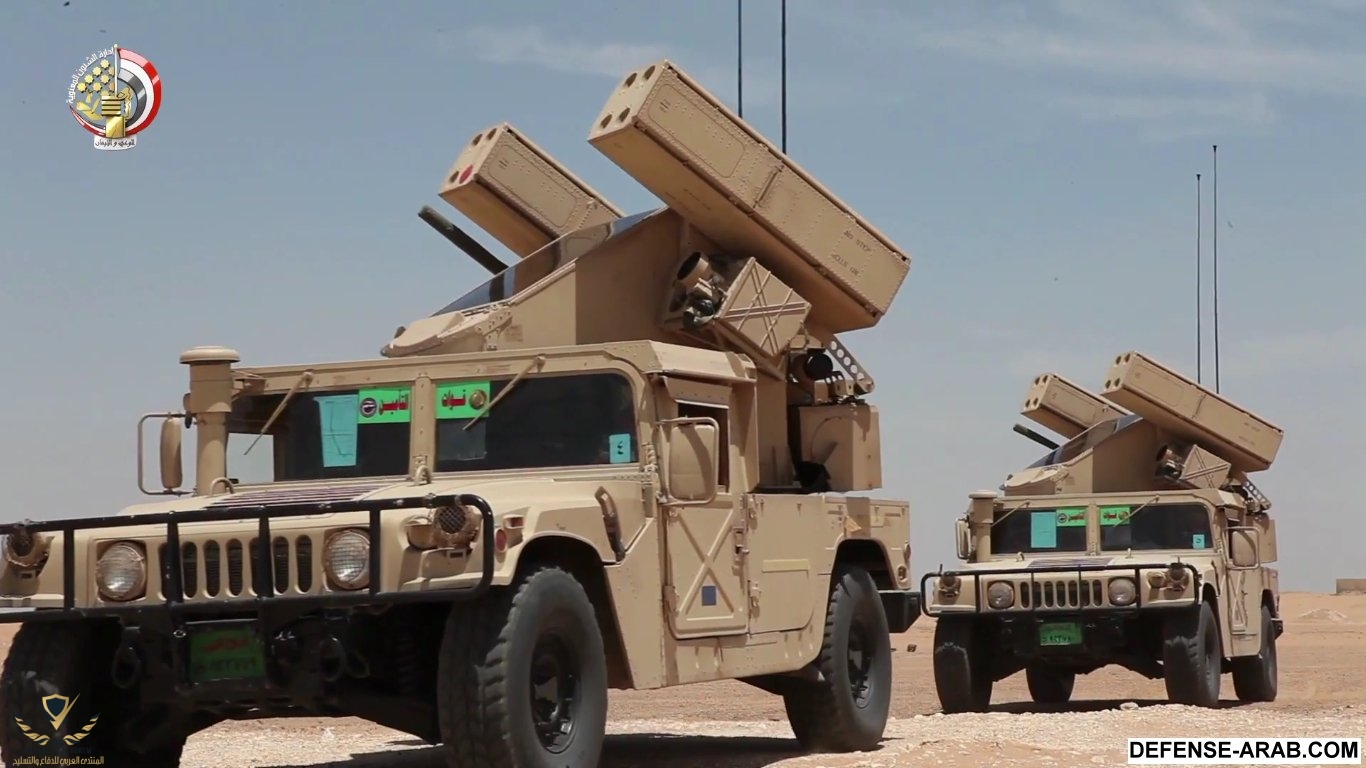

صور للأفينجر فى مصر
مشاهدة المرفق 88065 مشاهدة المرفق 88066 مشاهدة المرفق 88067 مشاهدة المرفق 88068 مشاهدة المرفق 88069 مشاهدة المرفق 88070 مشاهدة المرفق 88071 مشاهدة المرفق 88072


تمتلك مصر حوالى 75 بطارية

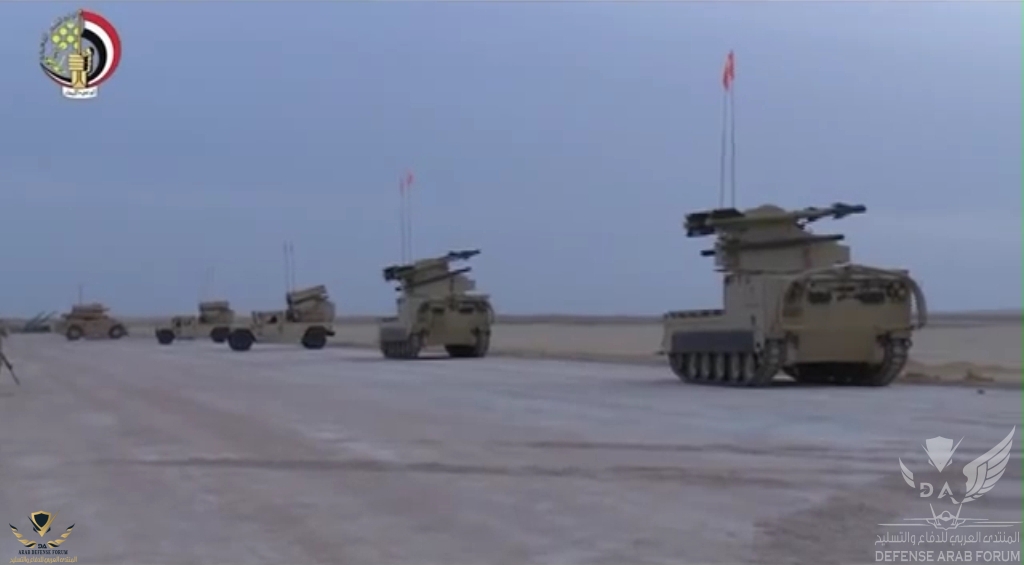

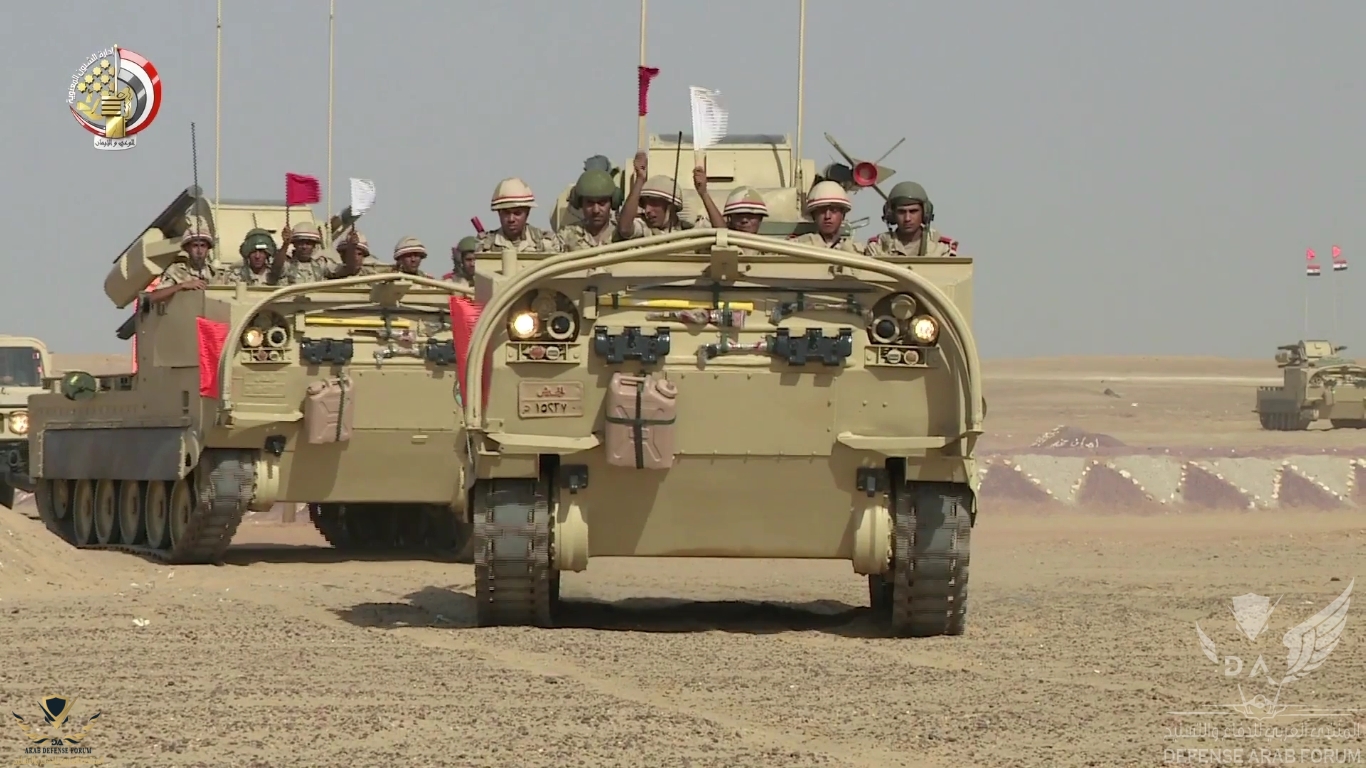

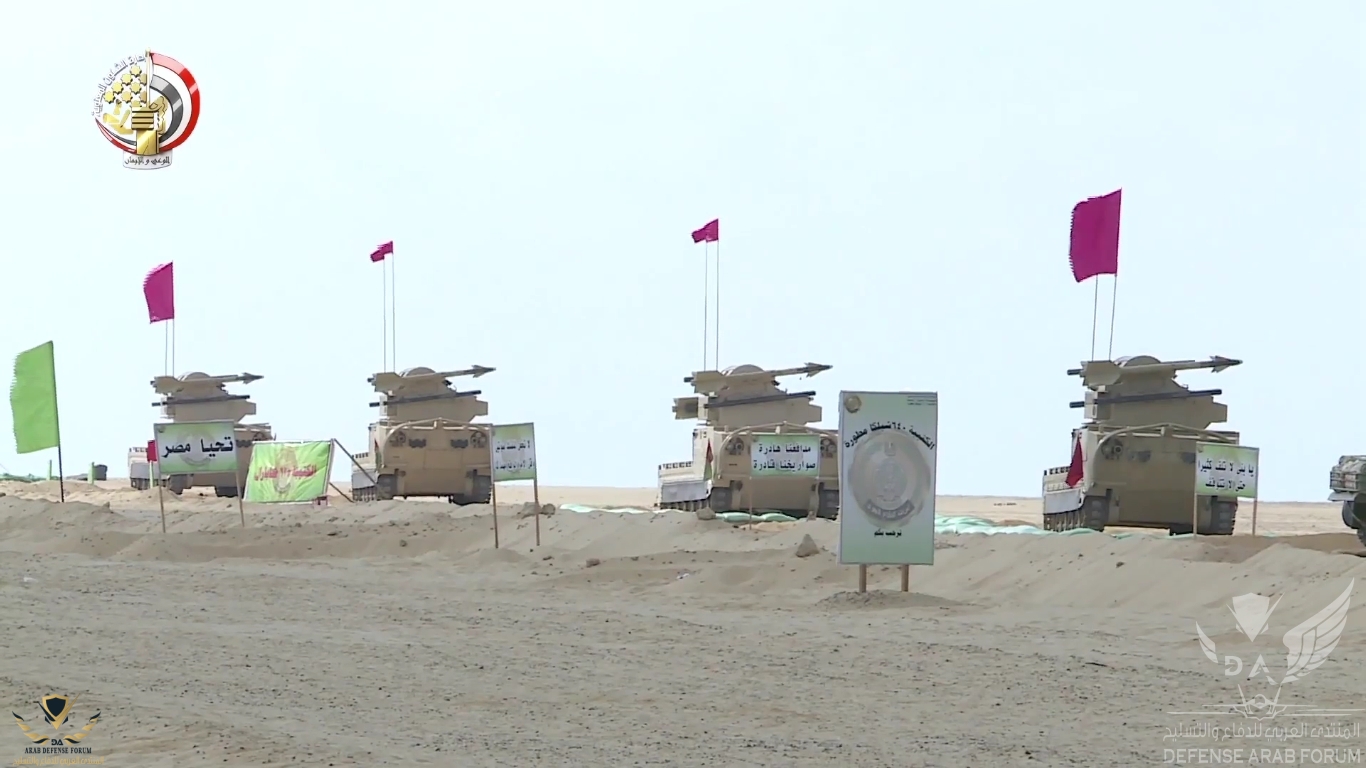

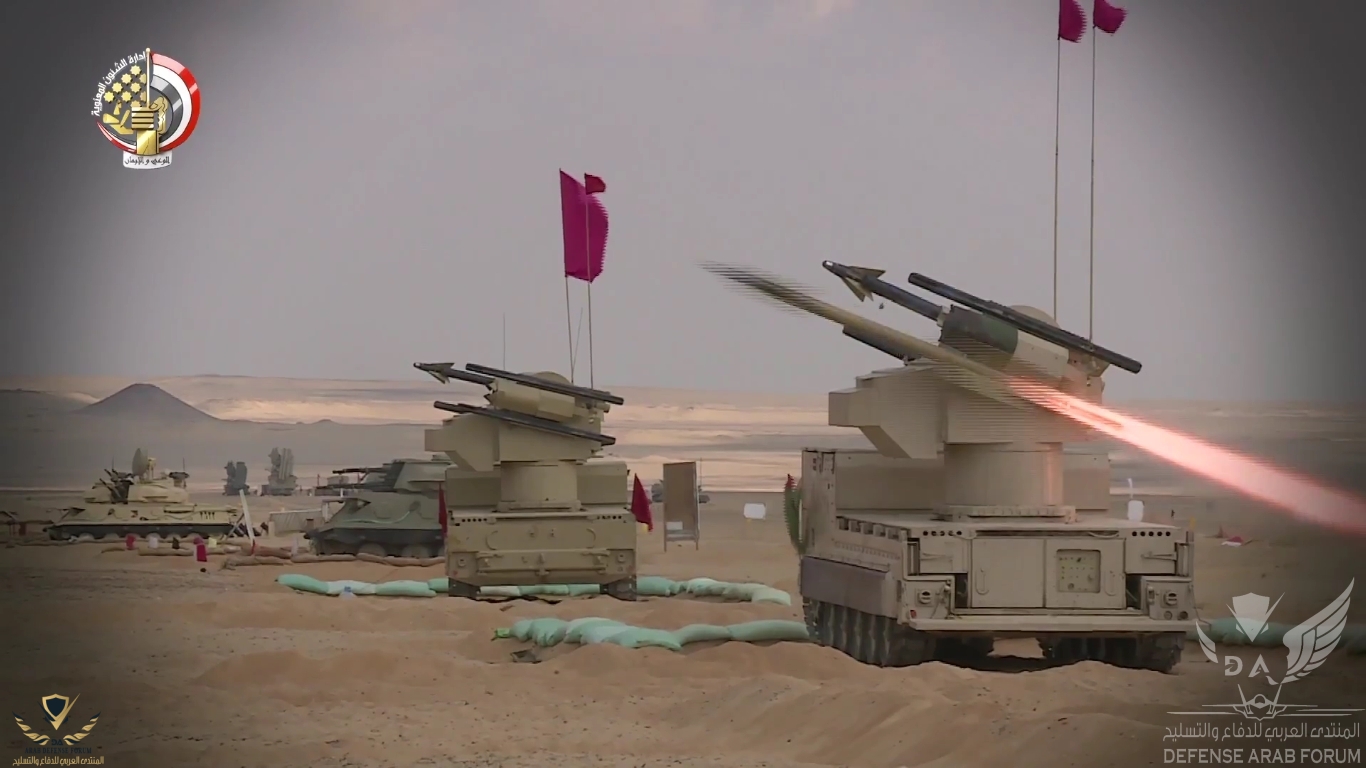

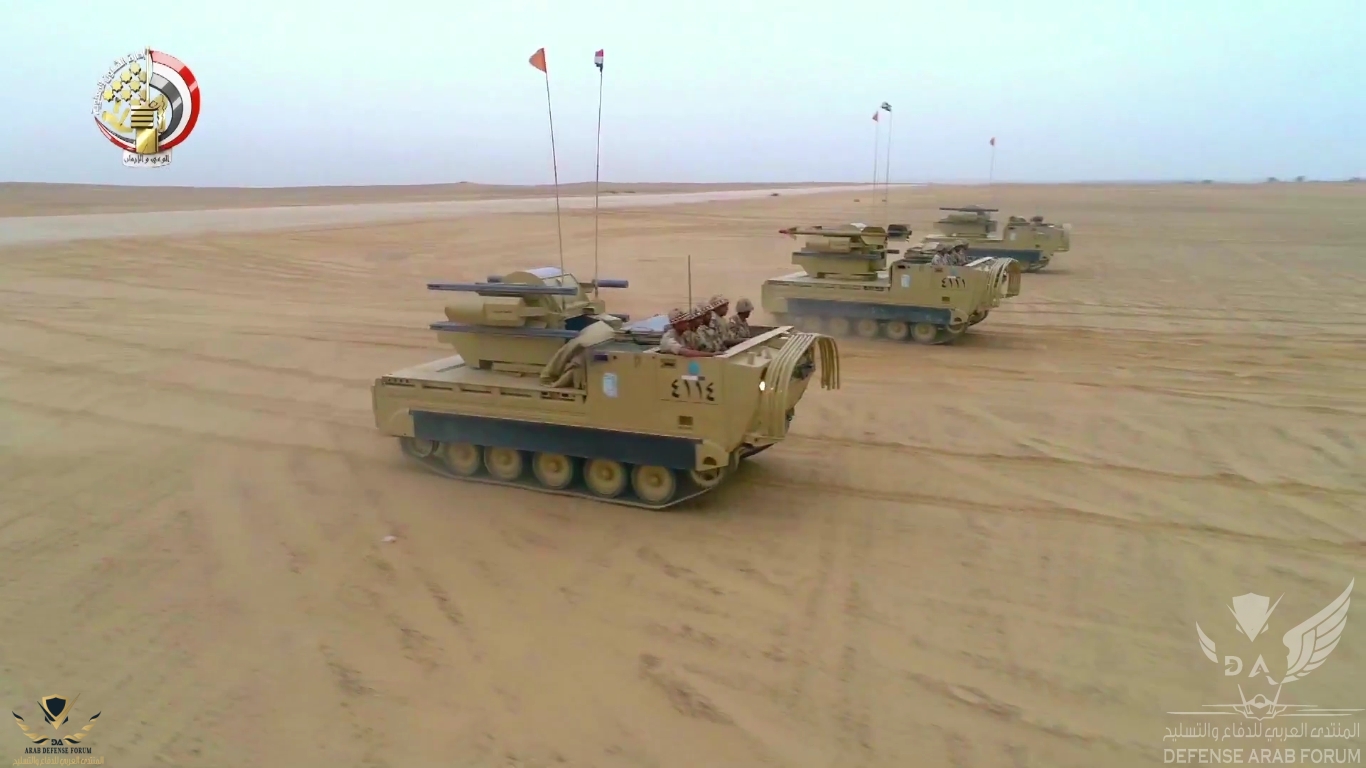

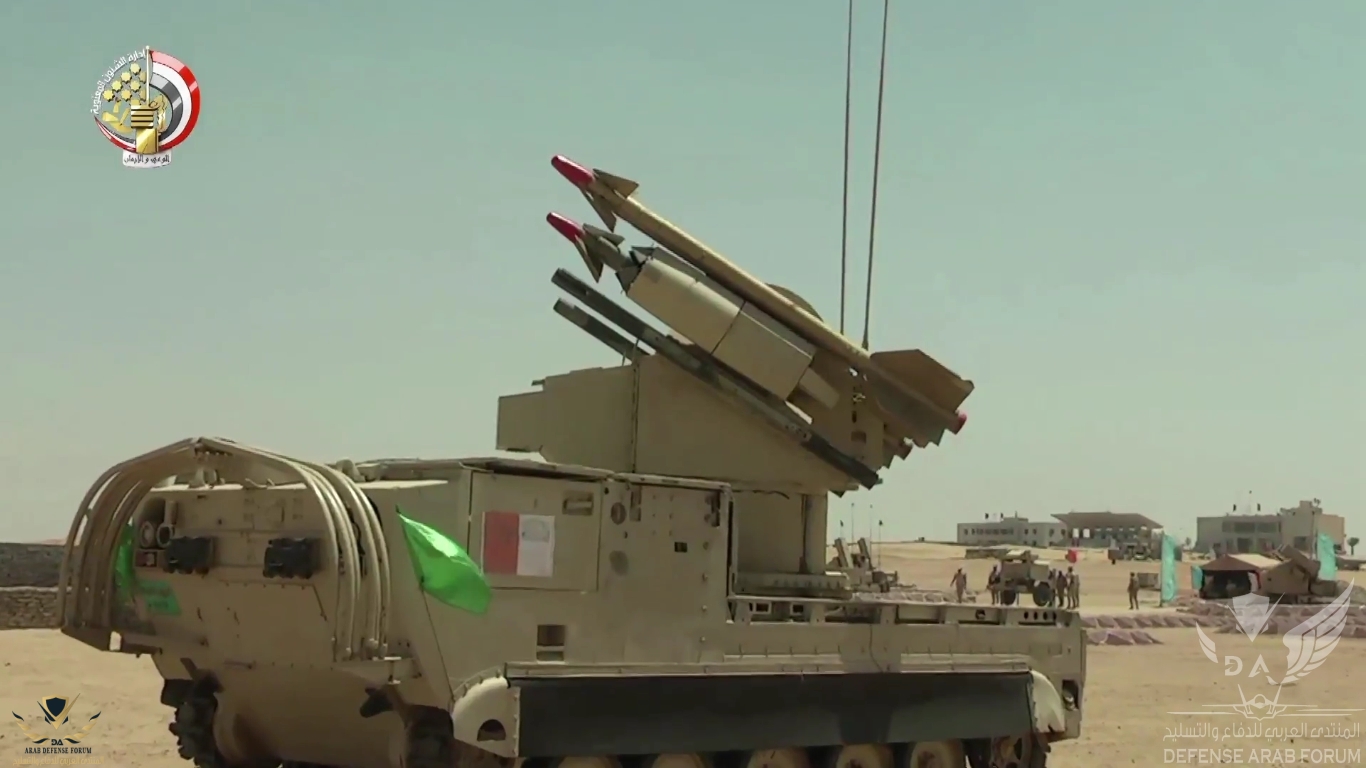

نظام شابرال Chaparral العاملة لدى الدفاع الجوى المصرى .
---------------------------------------------------------
- شابرال هو نظام أمريكى للدفاع الجوى قصير المدى وهو مخصص لاصطياد الأهداف القريبه وشديدة الإنخفاض ويستخدم النظام ليكون بمثابة point defense للأهداف المكلف بحمايتها , المنظومة عبارة عن ناقلة أحد مشتقات ال m113 مركب عليها برج متحرك به 4 صواريخ جاهزة للاطلاق MIM-72 الذى تم اشتقاقة من الصاروخ AIM-9D مع اختلاف بسيط وهو وجود اثنين rollerons فقط فى الذيل بدلا من اربعة كما يوجد فى السايدويندر وذلك لتقليل ال drag للصاروخ حيث يعتبر ذلك ذو أهميه للصواريخ أرض جو الصاروخ ذو توجيه بالاشعة تحت الحمراء


- توجيه المنظومة يتم عن طريق نظام يعرف بال Forward looking infrared أو ما يعرف ب FLIR وهو نظام مهم وفعال وله مميزات أكثر من النظم ال optical الأخرى لثلاثة أسباب أولا نظام التصوير يستحيل كشفة من قبل العدو لأنه يلقط الطاقة المنبعثة من الهدف ولا يبعث طاقة لذا لا يمكن رصد المنصة راداريا ثانيا يستطيع تتبع الحرارة تليفزيونيا ثالثا يستطيع الرؤية خلال الضباب والدخان الكثيف وتحت كل الظروف الجوية التى قد تسبب إعاقة فى رؤيه الهدف وتتبعة وهذا ما يميزها عن كاميرات التتبع الأخرى

- يعتبر الصاروخ MIM-72 من الصواريخ الخفيفة التى تتميز بتوجية fire-and-forget الى جانب قدرته العاليه على المناوره وسرعتة العالية , يطلق الصاروخ على الأهداف التى تدخل فى مداه عن طريق تتبع الحرارة فى الهدف , تملك مصر النسخ التالية من الصاروخ وباعداد كبيره MIM-72E,MIM-72H,MIM-72c واهم ما يميز تلك النسخ أنها تملك smokeless motor وهو ما يحسن الرؤيه بشكل كبير مما يسمح باطلاق عدده صوارخ فى وقت كذلك زياده المدى عن النسخ الأوليه .

- يتم تدعبم المنظومة بالجيش المصرى برادار trackstar مركب على مدرعة m113 لتكشف الأهداف من مدى مناسب قبل دخولها فى مجال الشابرال وهذا الرادار يعمل على حيز L-band ومدى كشفة 60 كم

- المدى : 9 : 12 كلم .
- الإرتفاع : 25 متر : 4 كلم .
- تمتلك مصر حوالى 86 بطارية .


 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
‫فيلم -درع السماء-‬ - YouTube[(011293)2017-07-01-04-53-14].JPG
‫فيلم -درع السماء-‬ - YouTube[(011440)2017-07-01-04-54-12].JPG
‫فيلم -درع السماء-‬ - YouTube[(018473)2017-07-01-05-09-43].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009946)2018-06-30-13-36-13].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010475)2018-06-30-13-39-24].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010700)2018-06-30-13-39-54].JPG
 الدفاع الجوى تنفذ رماية بالذخيرة الحية ضمن أنشطة المناورة الإستراتيجية -بدر 2014-‬....مصر - Y...JPG
 الدفاع الجوى تنفذ رماية بالذخيرة الحية ضمن أنشطة المناورة الإستراتيجية -بدر 2014-‬....مصر - Y...JPG
قوات الدفاع الجوى حصن السماء - YouTube[(019121)2016-07-06-04-02-46].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(023502)2016-09-24-03-34-38].JPG

التعديل الأخير:

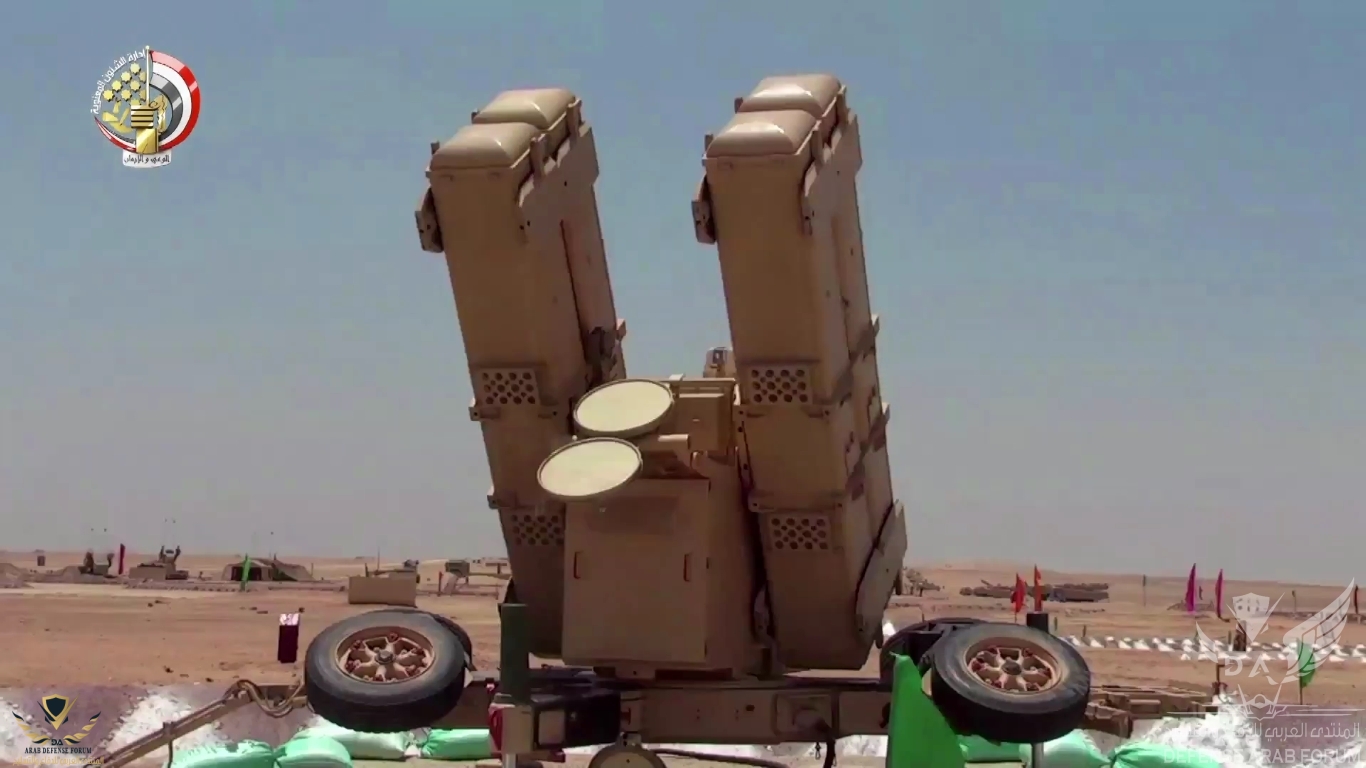

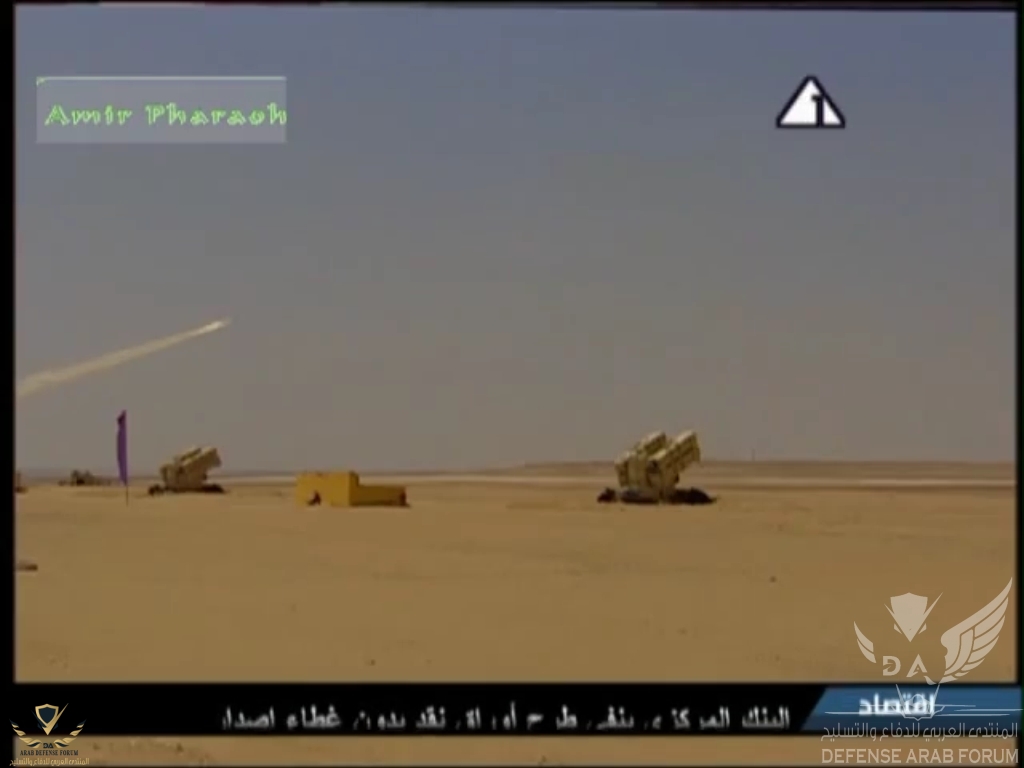

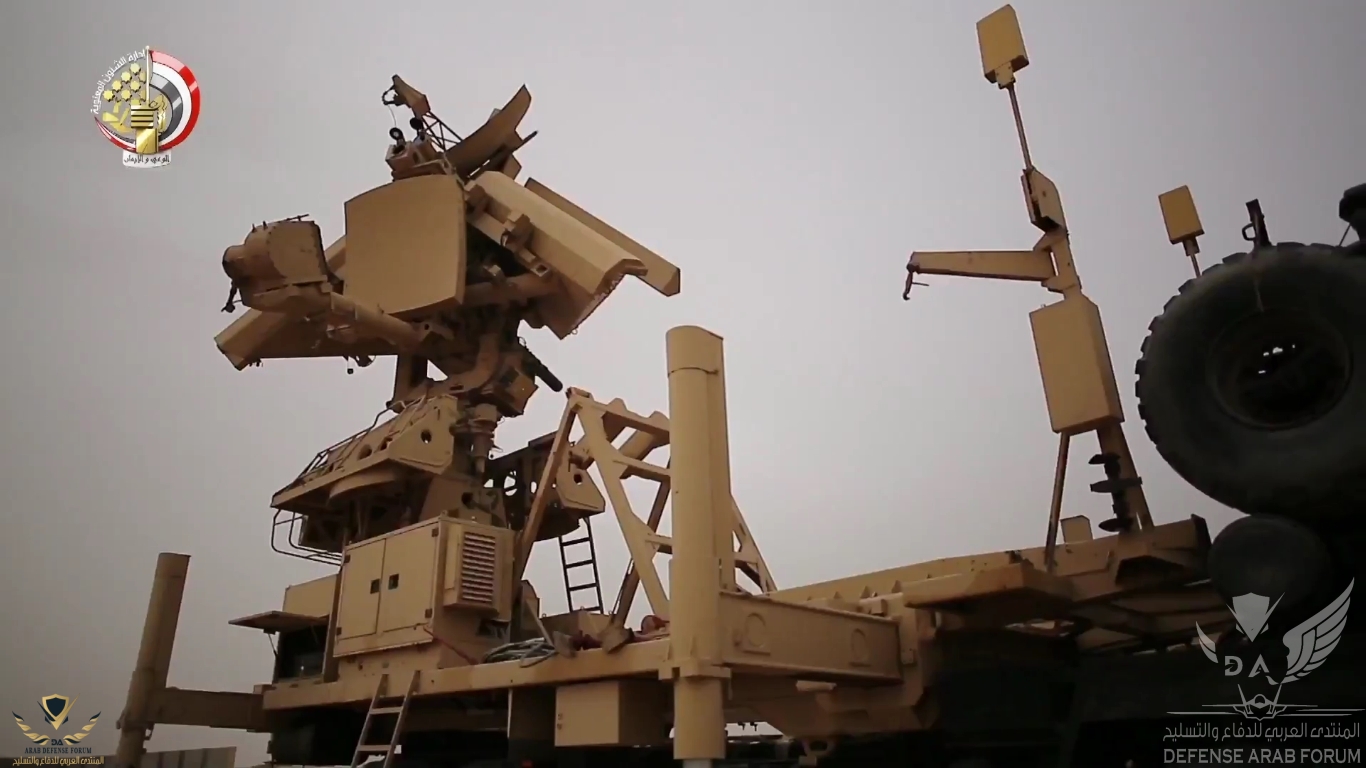

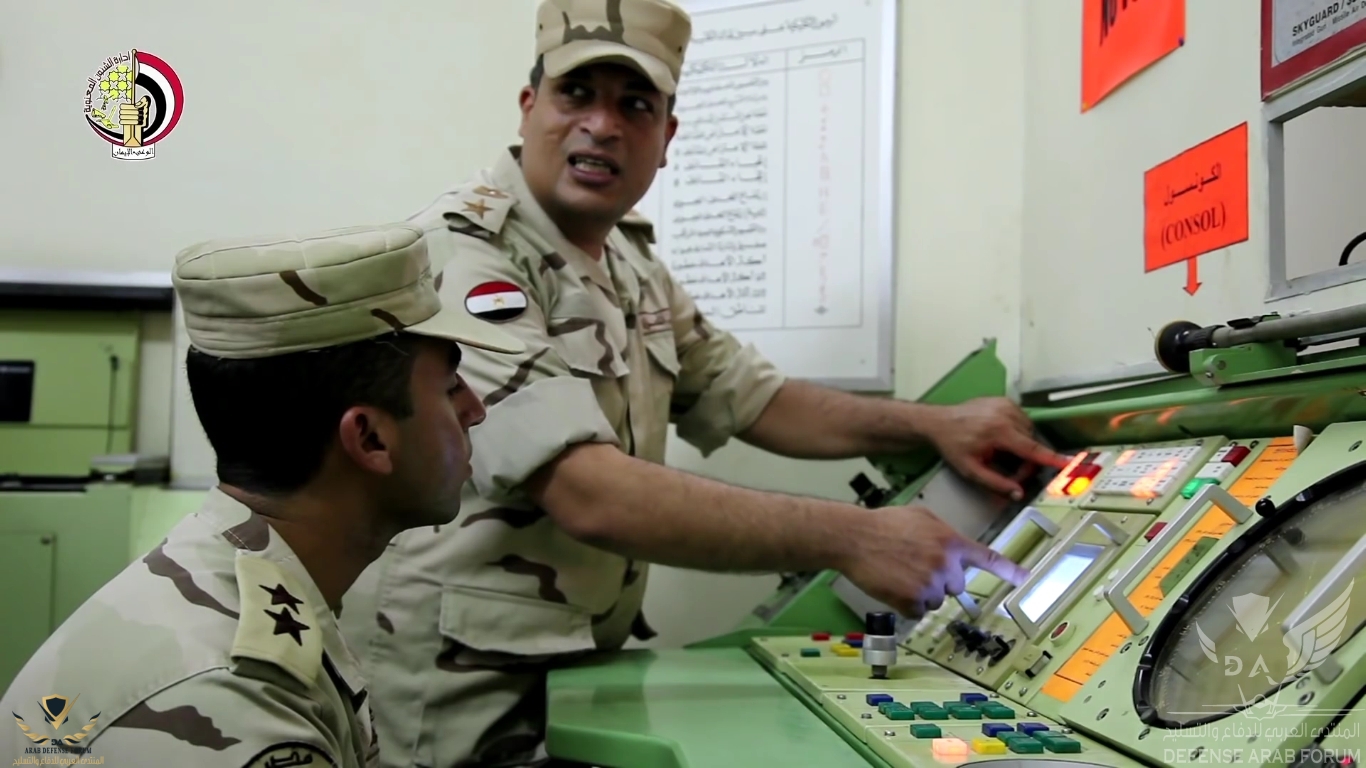

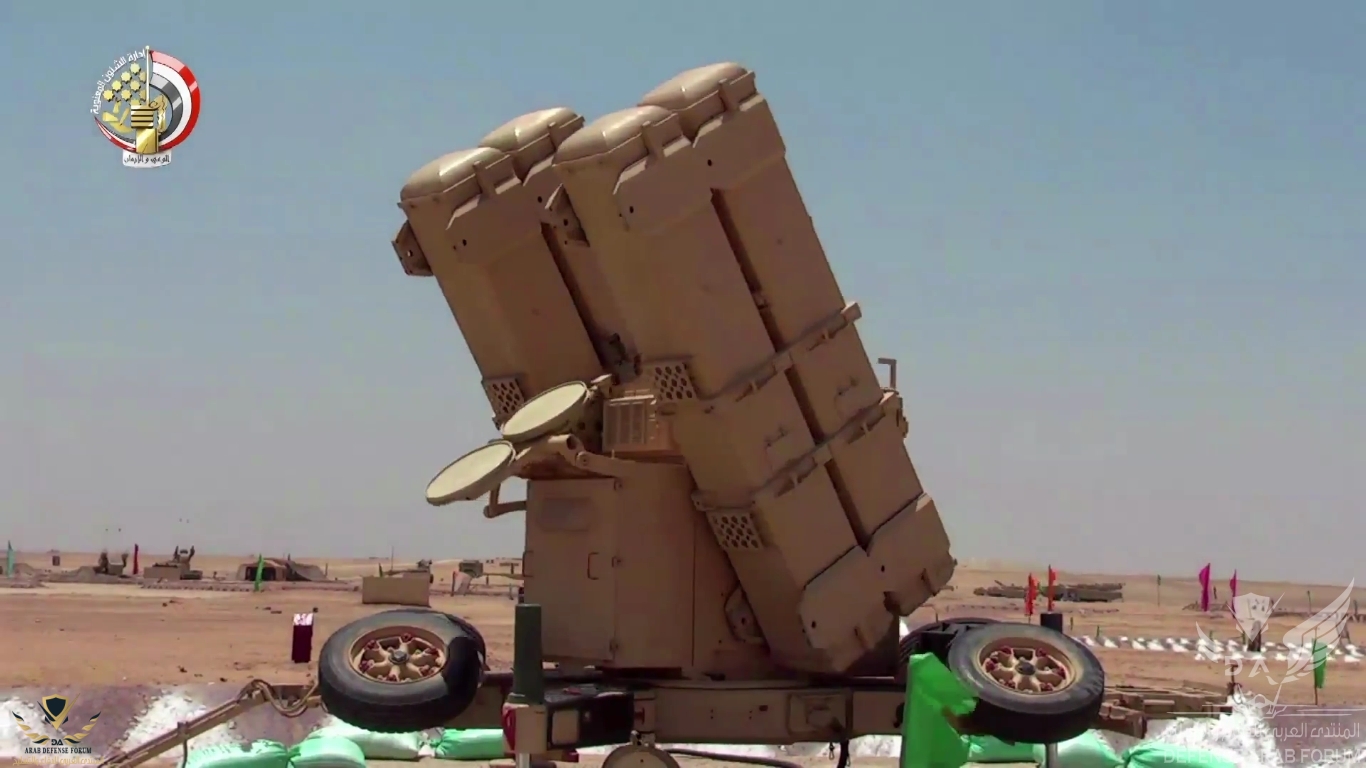

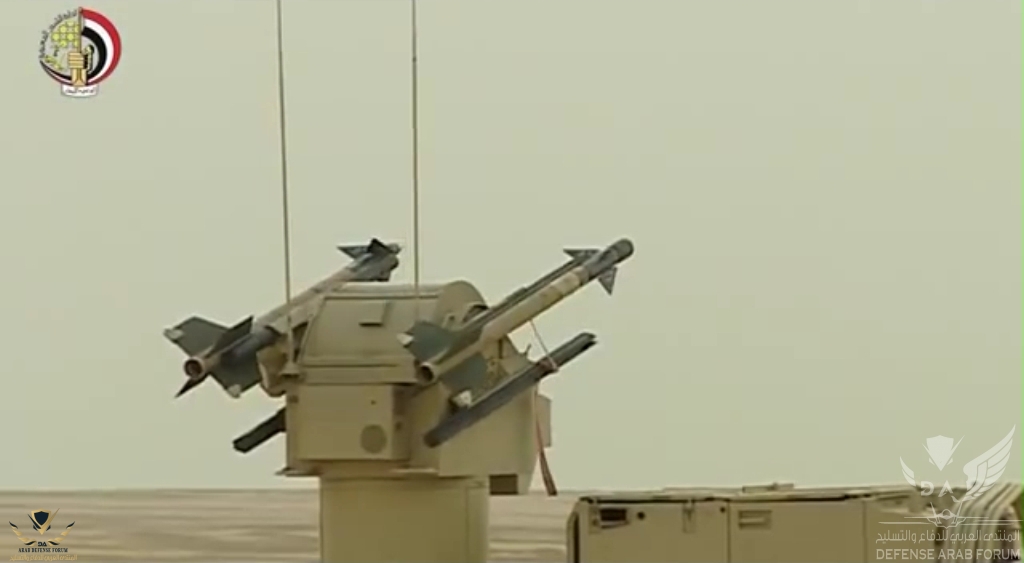

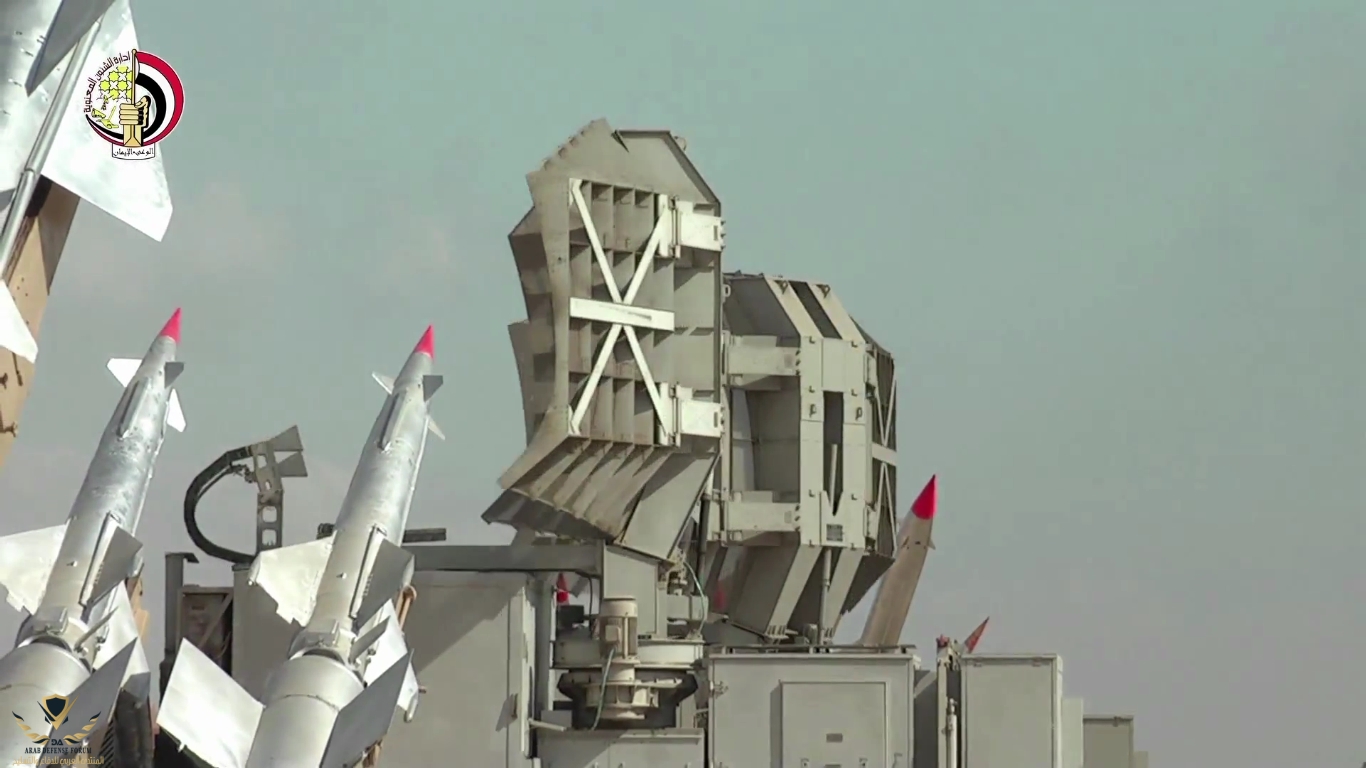

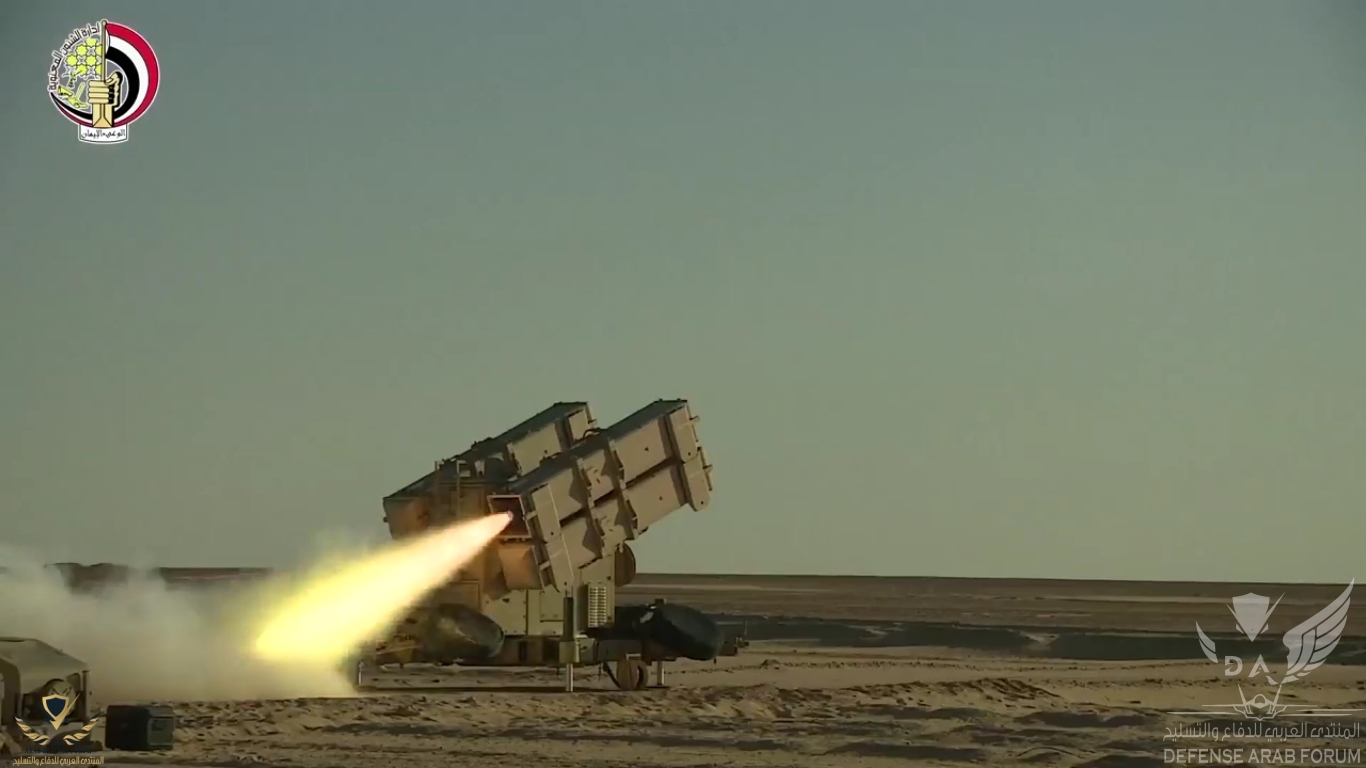

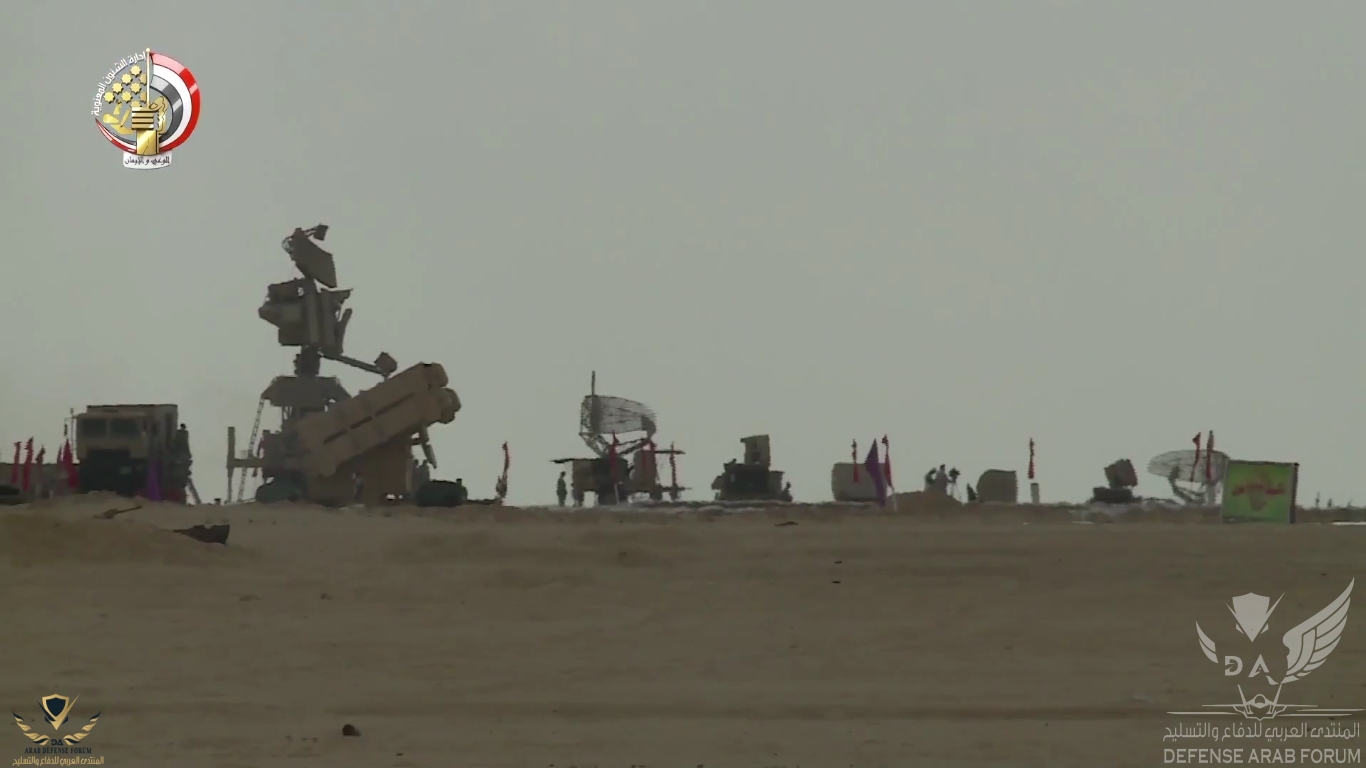

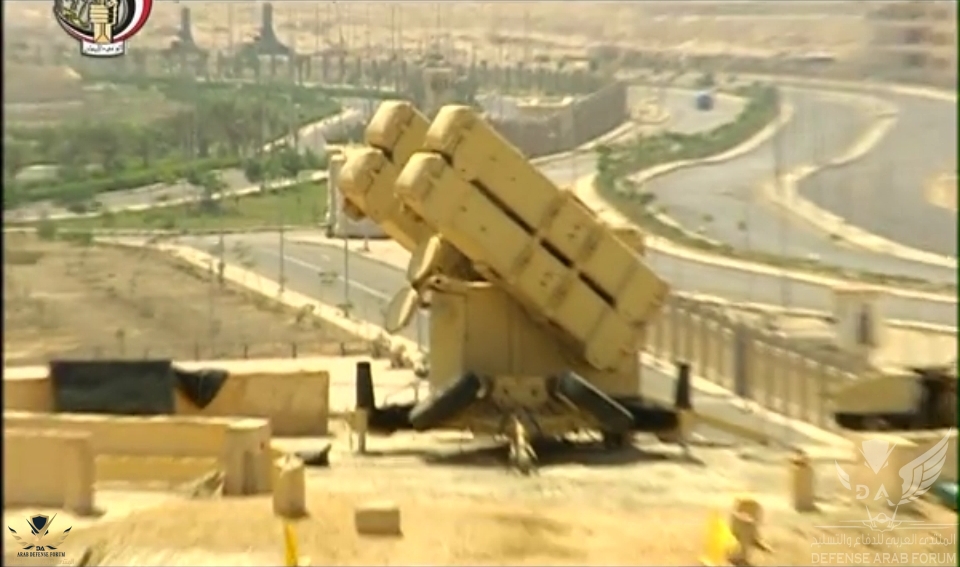

نظام آمون Amoun Skyguard :

هو نظام دفاع جوي متوسط المدى صاروخي / مدفعي متخصص في التصدي للصواريخ الجوالة والصواريخ جو-أرض الموجهة والطائرات بدون طيار على الإرتفاعات المنخفضة وشديدة الإنخفاض ووسط بيئة كاملة من أنظمة الإعاقة والتشويش الإليكتروني ECM Electronic Counter-Countermeasures بجانب أنه نظام مركزي يتم جره بواسطة مركبات مخصصة لذلك

أدخلت مصر 16 تعديلا خاص بها من ضمنهم هوائيات استشعار جديدة للرادار مضادة للشوشرة والإعاقة الإليكترونية وتم البدء في تصنيع هذا النظام وتطويره محليا تحت إسم آمون وأصبح يوجد منه الآن 40 بطارية

- في عام 2004 وحتى عام 2007 طورت مصر نظام آمون بتعاون من قبل شركة رايثيون Raytheon الأمريكية كالاتي :

* إستبدال صواريخ Aspide-2000 الإيطالية بصاروخ AIM-7M Sparrow ذات الأداء المتطور والقادر على الإشتباك مع الأهداف منخفضة الإرتفاع ذات القدرة على المناورة العالية والتشويش الإليكتروني مما أدى إلى زيادة مدى الإشتباك إلى 26 كلم وزيادة الإرتفاع إلى 4 كلم بالاضافة لزيادة سرعة الصاروخ إلى 4 ماخ

* إضافة نظام تتبع رقمي جديد Digital Tracking Receiver بدلا من النظام التناظري Analog القديم لتتبع الأهداف في حالات وجود أهداف أخرى خداعية أو وجود شوشرة وإعاقة الكترونية ECM أو تداخل خداعي في الإشارات

* إضافة نظام إليكتروني جديد للتصدي للصواريخ الجوالة المتطورة Advanced Cruise Missile المطلقة جوا

- وفي عام 2007 بعد الإنتهاء من التطوير وتحت إشراف مسؤولين عسكريين مصريين ووفد من المهندسين التابعين لشركة رايثيون الامريكية Raytheon طلبوا الحضور تمت عملية تجربة إطلاق صاروخٍ Sparrow AIM-7M من نظام آمون المطور على هدف جوي بدون طيار ونجحت التجربة بنجاح تام بالاغلاق على الهدف واصابته بنسبة 100% وشعر الوفد الامريكي بسعادة بالغة من نتائج التطوير

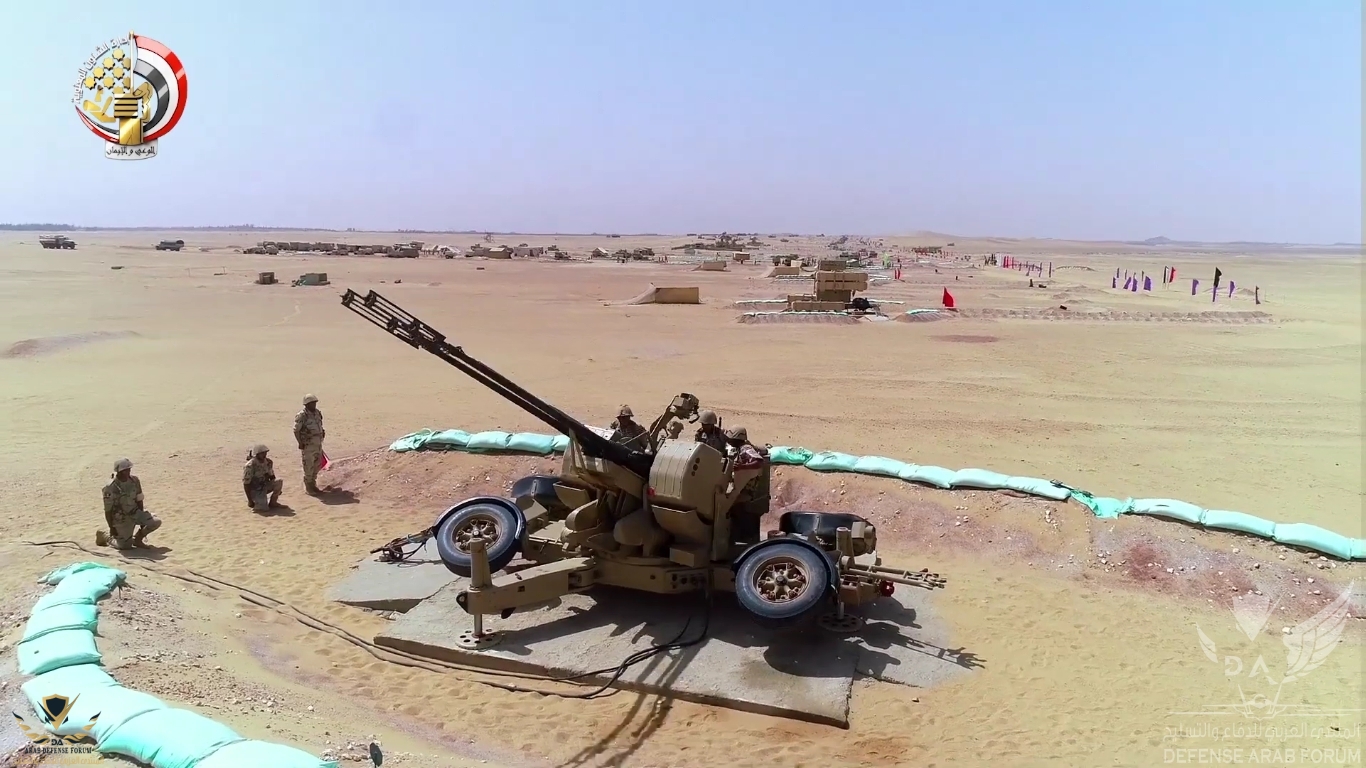

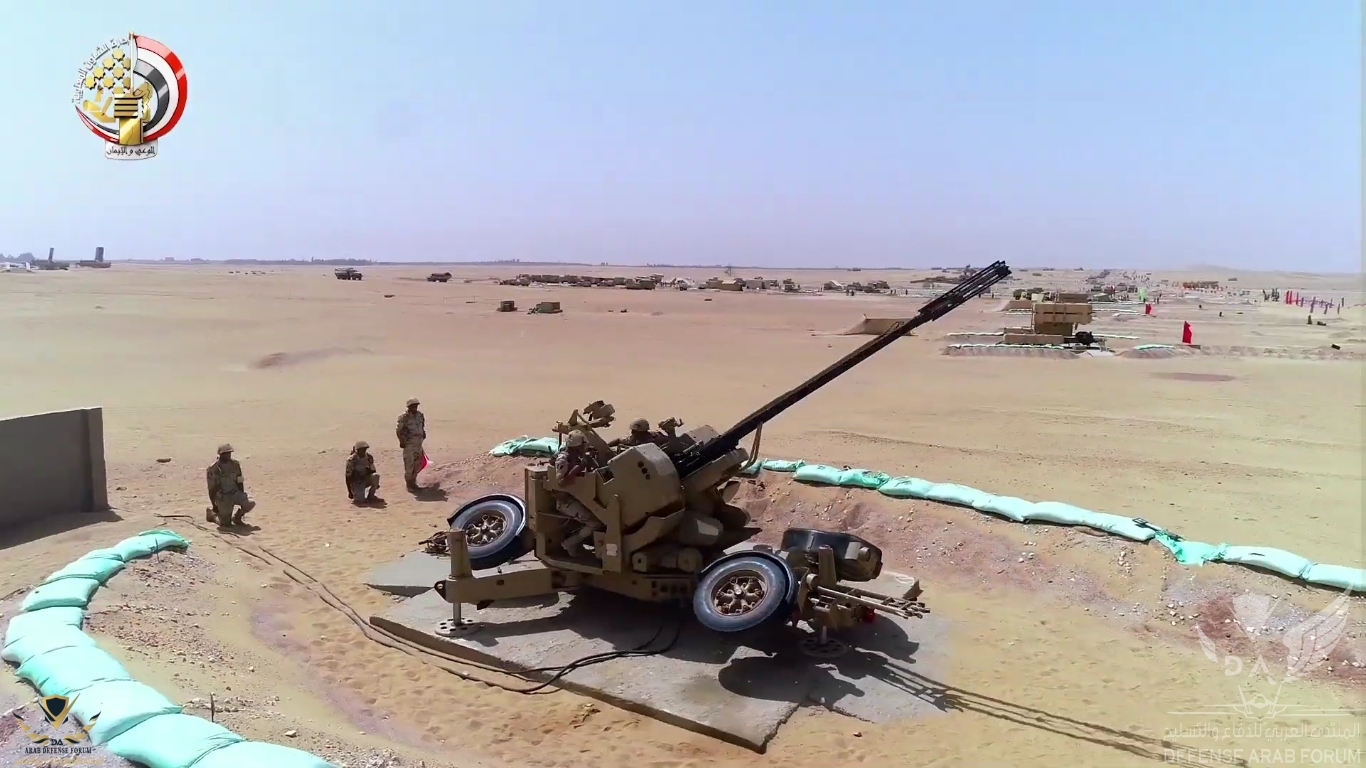

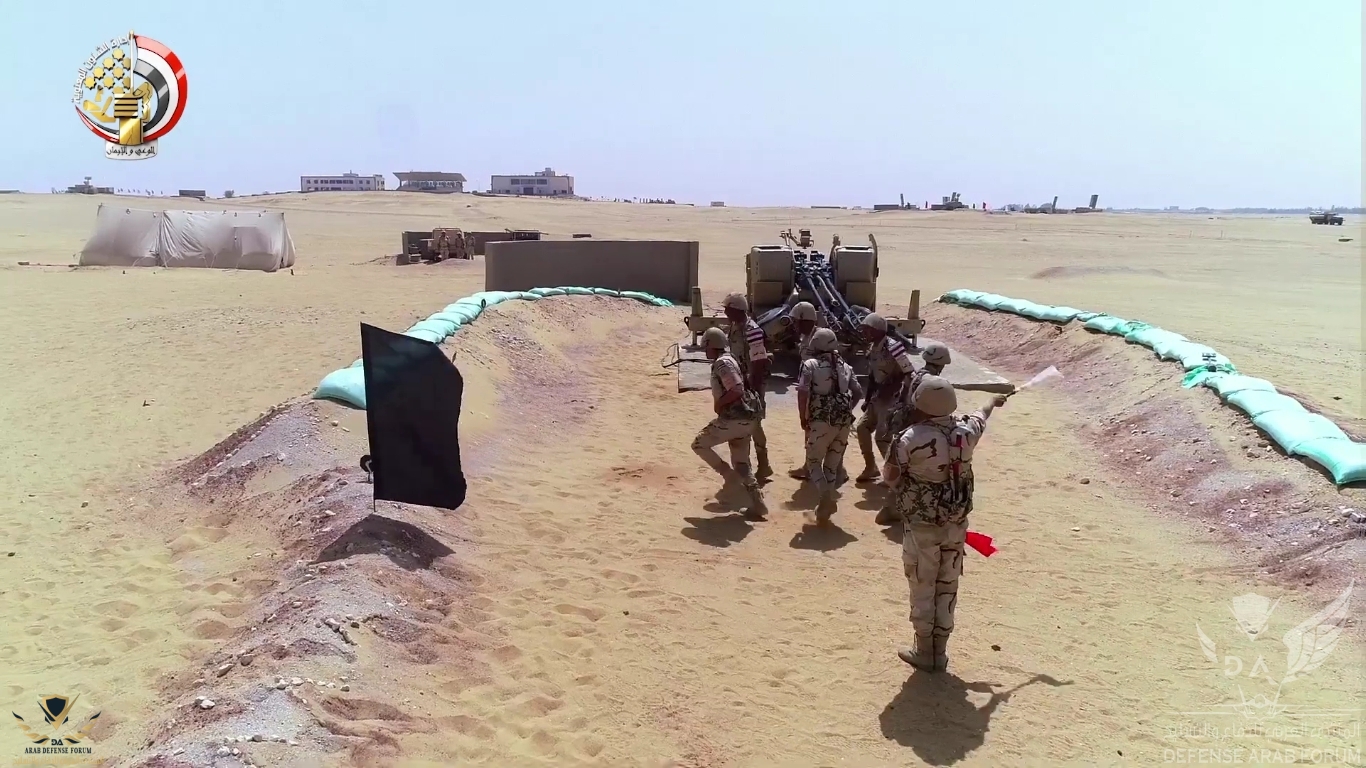

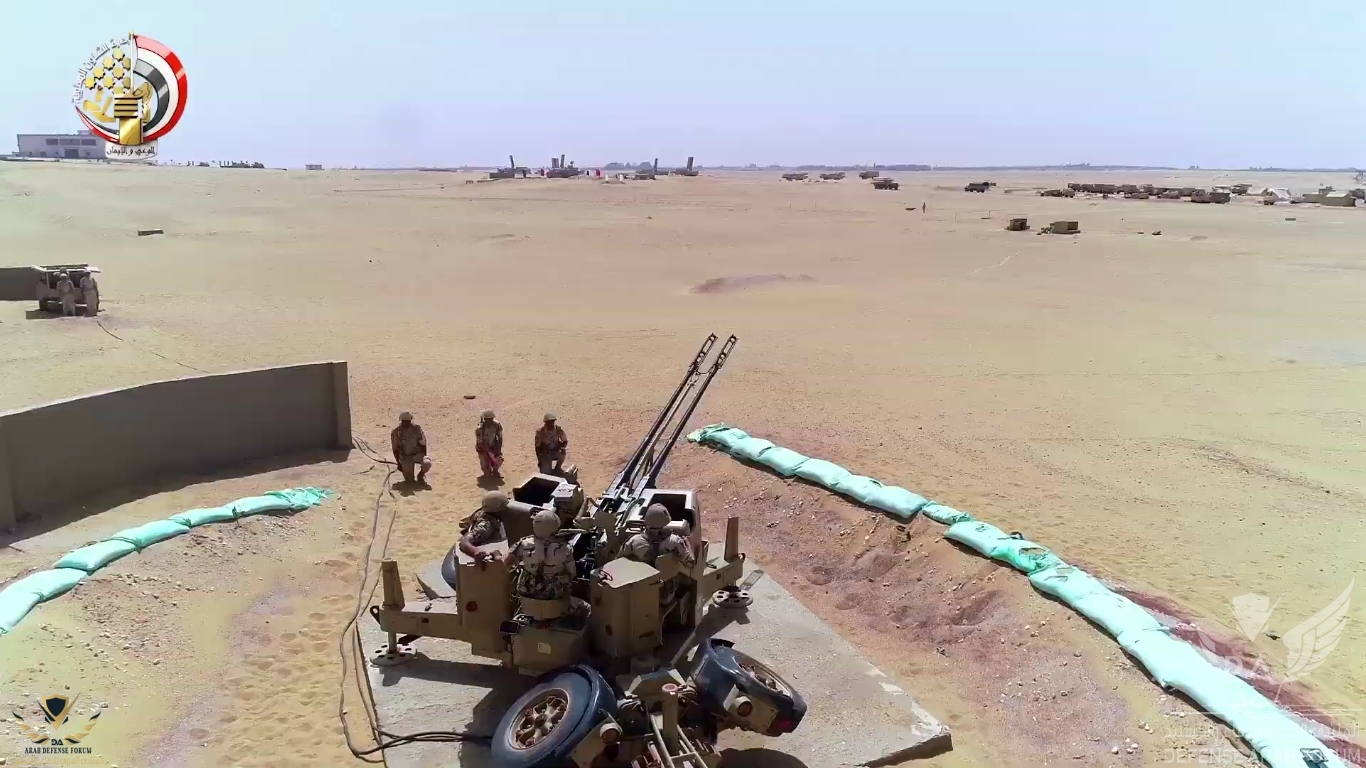

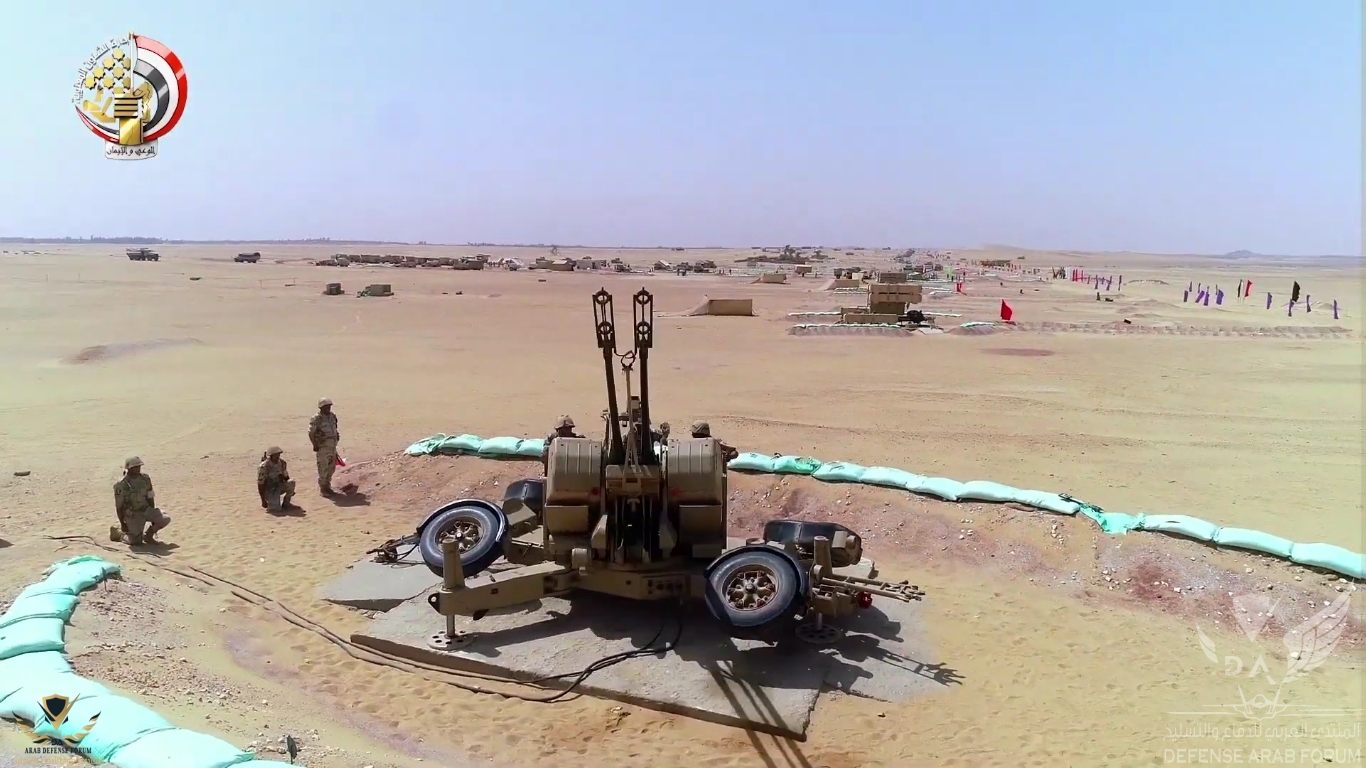

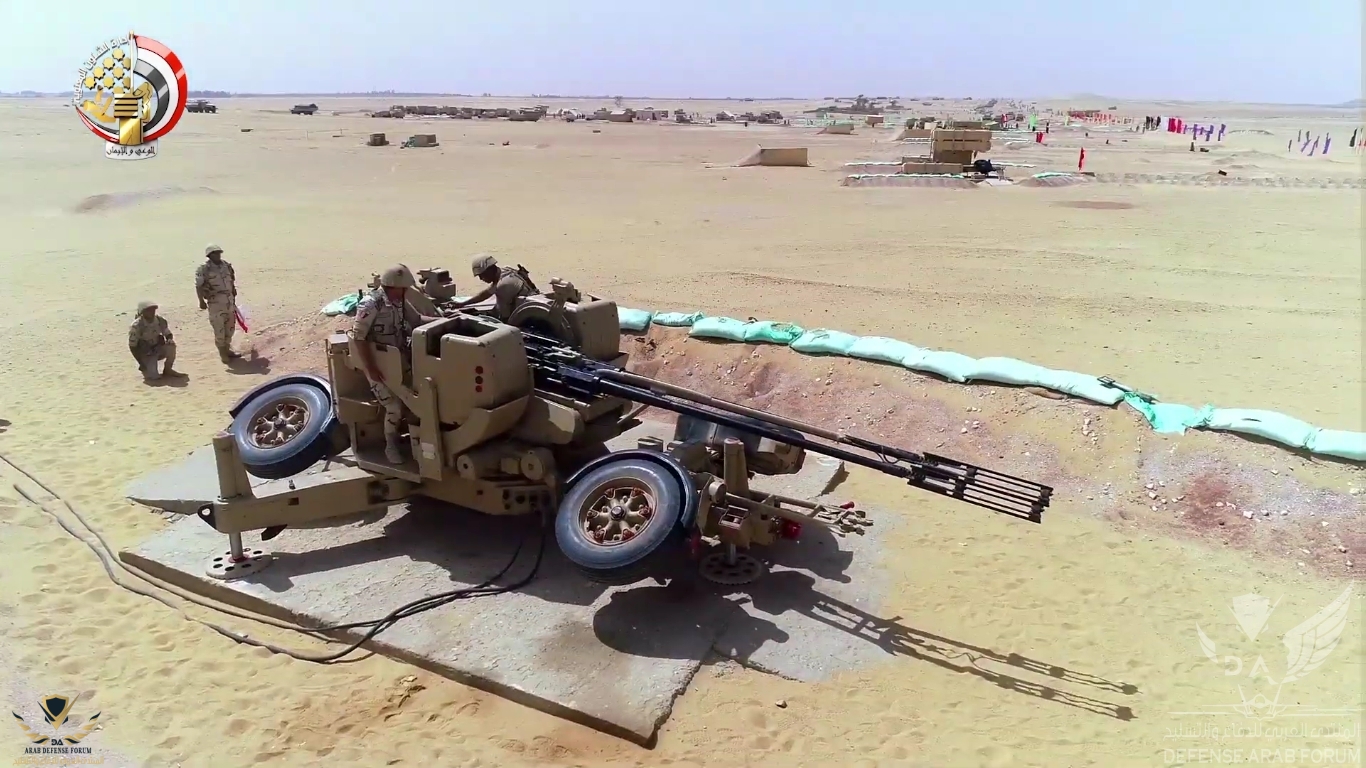

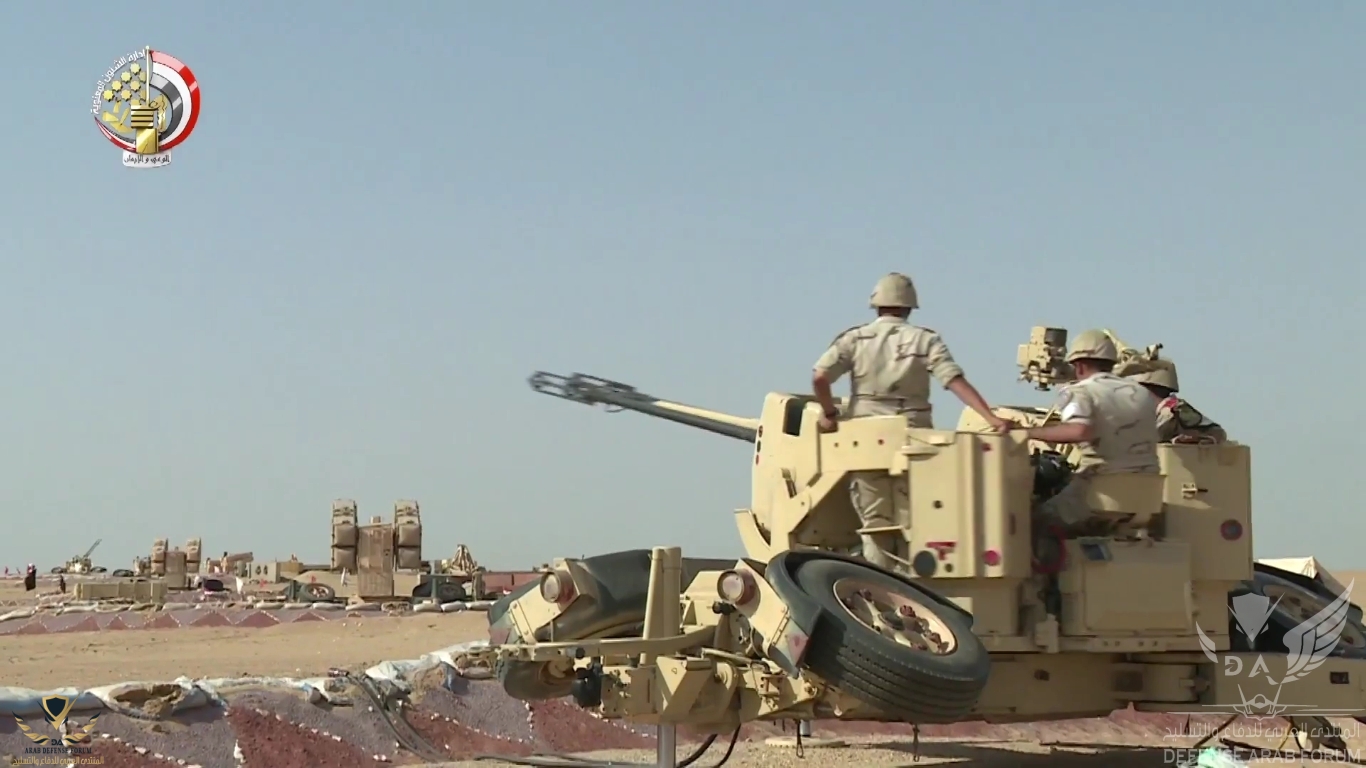

- بالنسبة للمدفعية فهي من النوع Oerlikon-35 سويسرية عيار 35 ملم وتعتبر الأحدث والأفضل عالميا في المدفعية المضادة للطائرات حيث يمتلك المدفع ميزة الاشتباك الراداري مع الأهداف بذخيرة شديدة التطور من النوع Ahead وهي عبارة عن قذيفة عيار 35 ملم يبلغ مداها 3 كلم وأقصى ارتفاع 2.5 كلم وتحتوي على 152 طلقة تنجستين عنقودية Tungsten Metal Sub-projectiles تنطلق في هيئة هالة مخروطية تنفجر في إتجاه الهدف بشكل مباشر للقضاء عليه بشكل تام والقذيفة يتم إطلاقها بسرعة 1050 متر/ثانية مع كثافة نيرانية 1100 طلقة / دقيقة للمدفعين معا وهناك أنواع أخرى من الذخائر يتم استخدامها مع المدفع بحسب الطلب سواء حارقة أو شديدة التدمير أو خارقة للدروع AP-HE Armor Piercing High Explosive

- يستطيع النظام أن يطلق حتى 6 صواريخ في وقت واحد بالإضافة لإمكانية الإشتباك مع 3 أهداف معا منقسمة إلى هدفين بالصواريخ وهدف بالمدفعية الموجهة راداريا

- تتكون البطارية من منصتي إطلاق صواريخ رباعية + مدفعين ثنائيين + رادار تحكم وإطلاق نيراني مزود بكاميرا تيليفزيونية + مركبات النقل والصيانة

- تمتلك مصر حوالى 40 بطارية , وكل بطارية مكونة من 8 صواريخ ومدفعين أى أن هناك 320 صاروخا جاهزين للإطلاق بالإضافة إلى 80 مدفع مزدوج



 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
بيان القوات المسلحة بشأن تدريبات الجوية و الدفاع الجوى - YouTube[(001506)2016-07-27-18-53-39].JPG
فيلم قوات الدفاع الجوى درع السلام[(007700)2019-10-27-23-58-00].JPG
فيلم قوات الدفاع الجوى درع السلام[(011483)2019-06-29-13-13-22].JPG
فيلم قوات الدفاع الجوى درع السلام[(011515)2019-06-29-13-13-29].JPG
فيلم قوات الدفاع الجوى درع السلام[(012138)2019-10-28-00-01-14].JPG
فيلم قوات الدفاع الجوى درع السلام[(012159)2019-09-09-22-33-46].JPG
فيلم قوات الدفاع الجوى درع السلام[(012171)2019-10-28-00-01-33].JPG
قوات الدفاع الجوى ... حُراس السماء[(019055)2016-06-27-18-45-45].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(000416)2018-06-30-13-20-28].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(000871)2018-06-30-13-56-05].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009958)2018-06-30-13-36-19].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009976)2018-07-05-16-58-57].JPG
‫قوات الدفاع الجوى حصن السماء‬ - YouTube[(019214)2017-07-15-15-46-02].JPG
 من الدفاع الجوى تنفذ مشروع تعبوى ضمن فعاليات المناورة الاستراتيجية بدر 2014[(004195)201006-07...jpg

قوات الدفاع الجوى حصن السماء[(016618)2020-03-01-18-59-02] (1).JPG
قوات الدفاع الجوى حصن السماء[(016655)2020-03-01-18-59-27].JPG

تمتلك مصر حوالى 18 بطارية

هل المنظومة التركية هى هى نفس المنظومة المصرية؟ لانى اعلم ان تركيا طورت المنظومة فى مصر.
و هل التطوير مصرى 100% ام هناك مكونات امريكية ؟

إستبدال صواريخ Aspide-2000 الإيطالية بصاروخ AIM-7M Sparrow

وماذا سيتم العمل بالصواريخ القديمة؟
و لما لا تستخدم كاهداف للدفاع الجوى ( تدريب ضد الصواريخ)؟

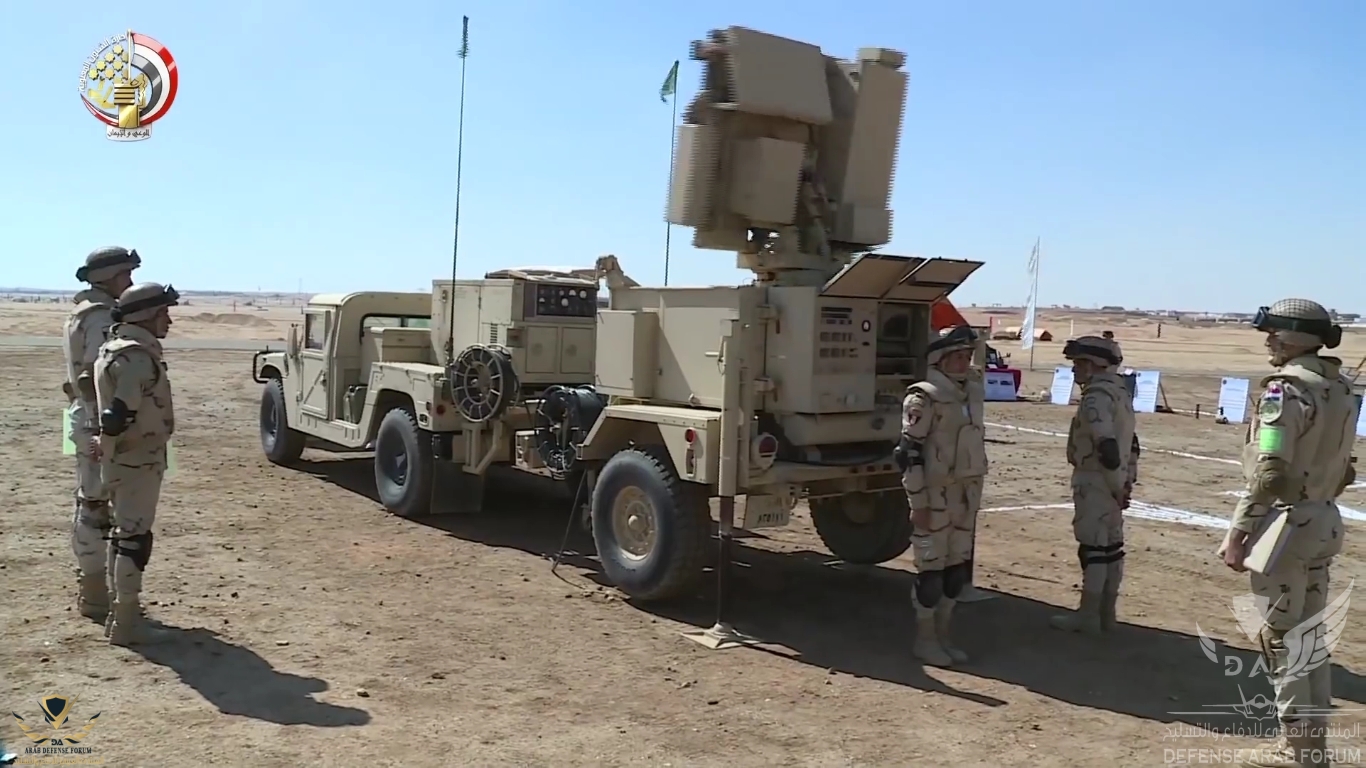

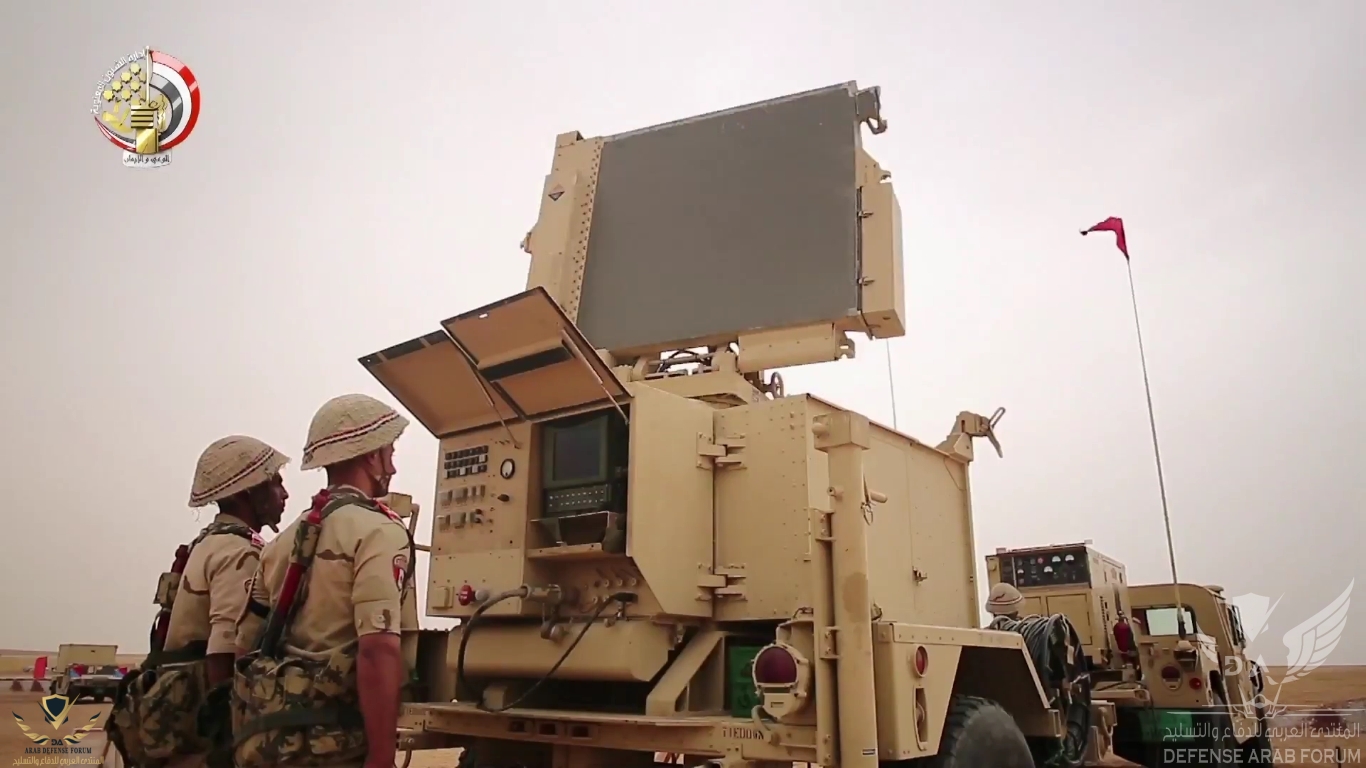

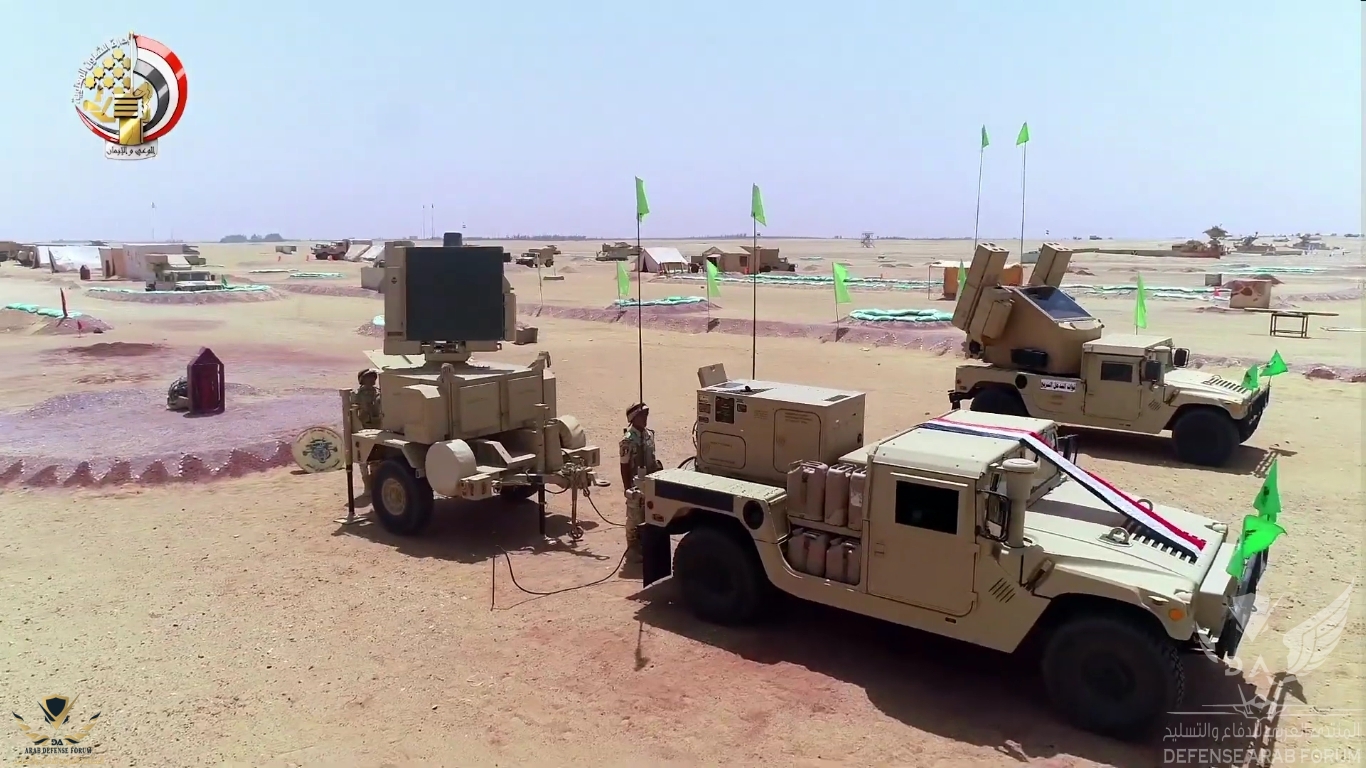

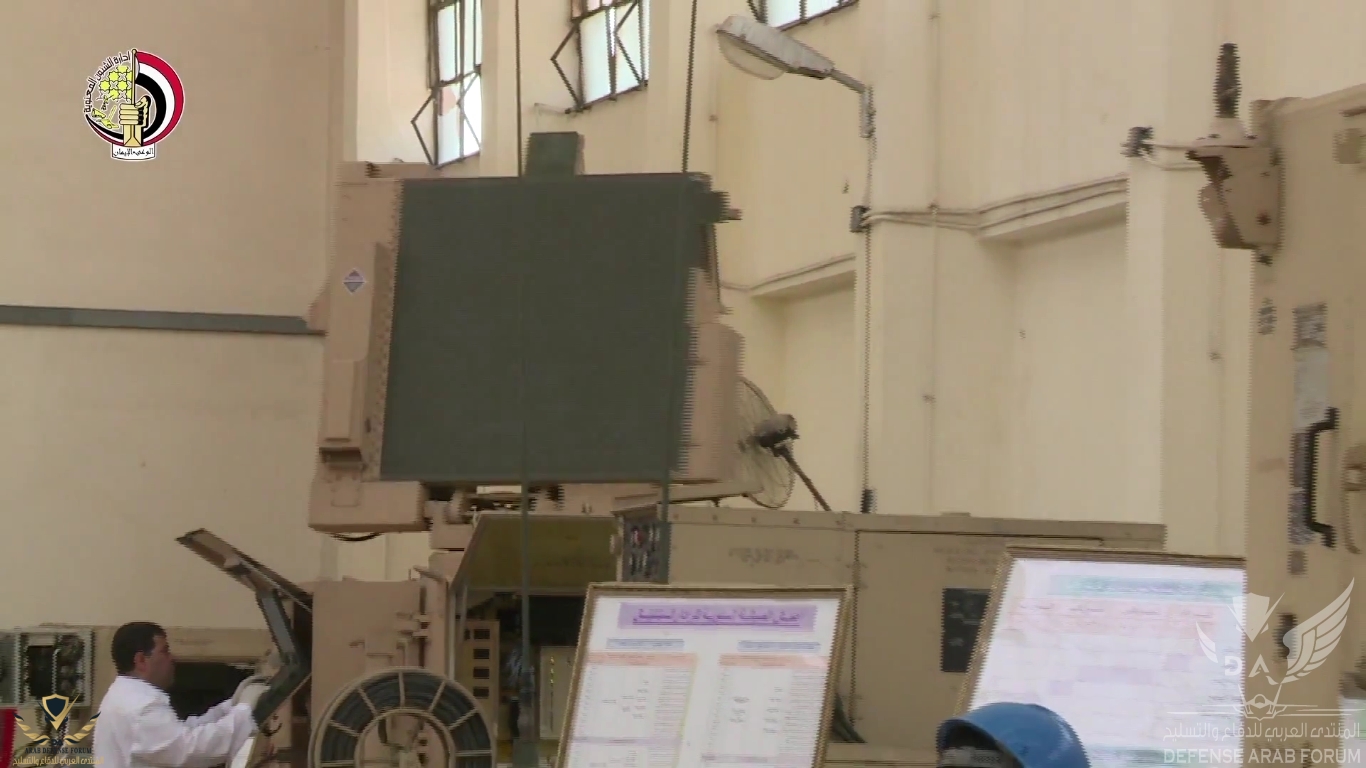

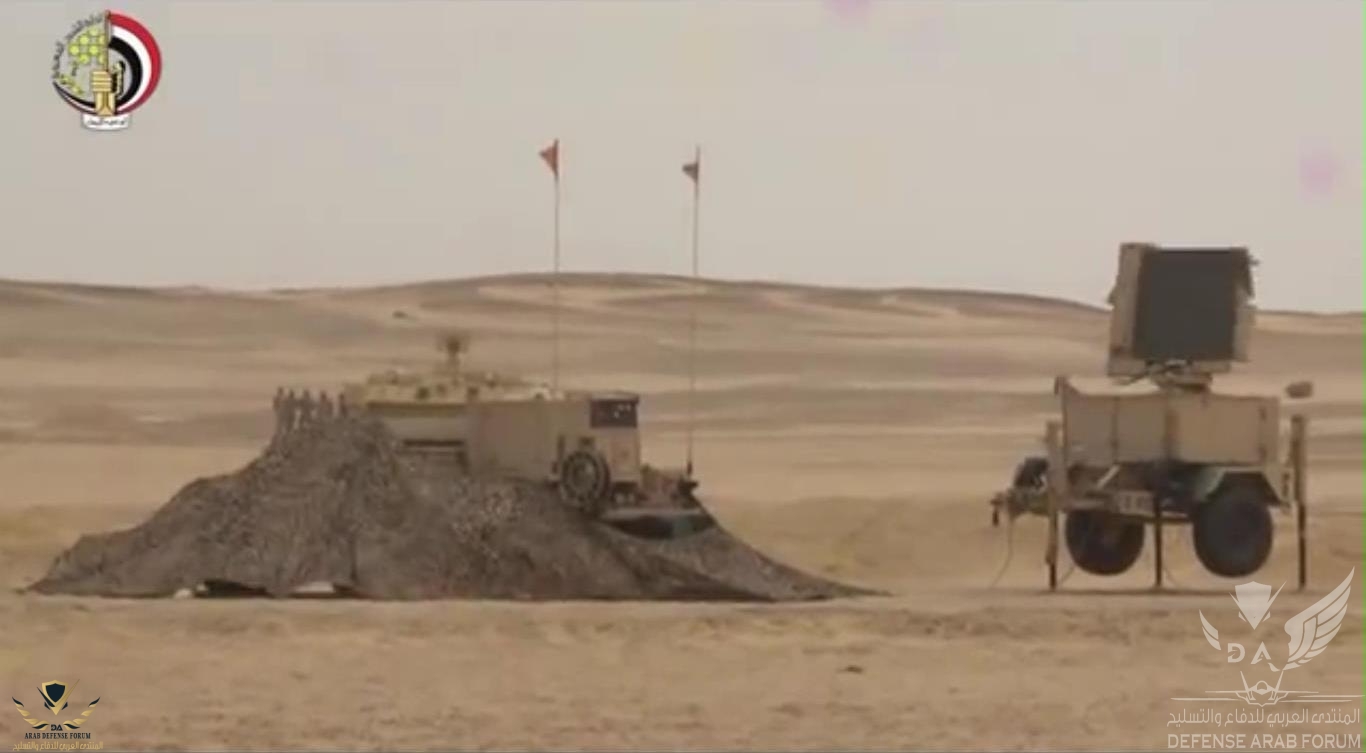

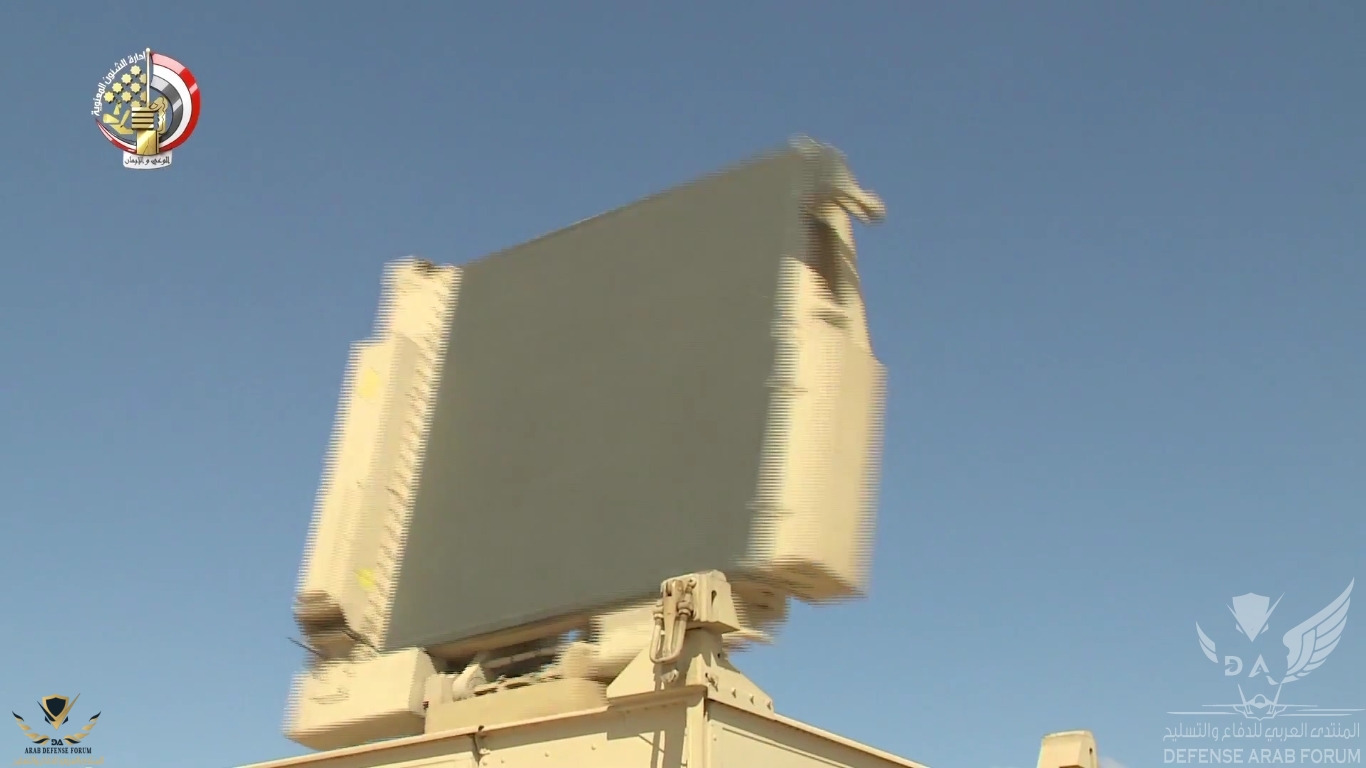

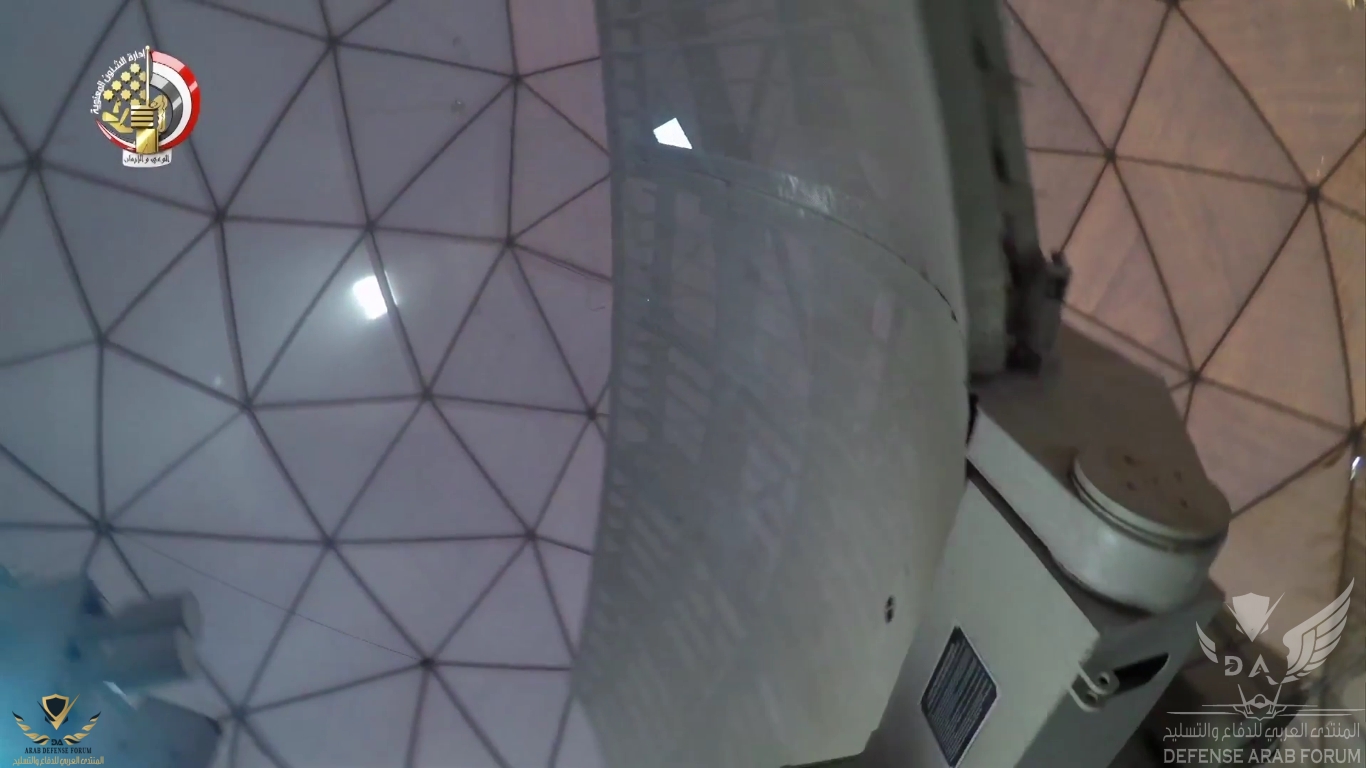

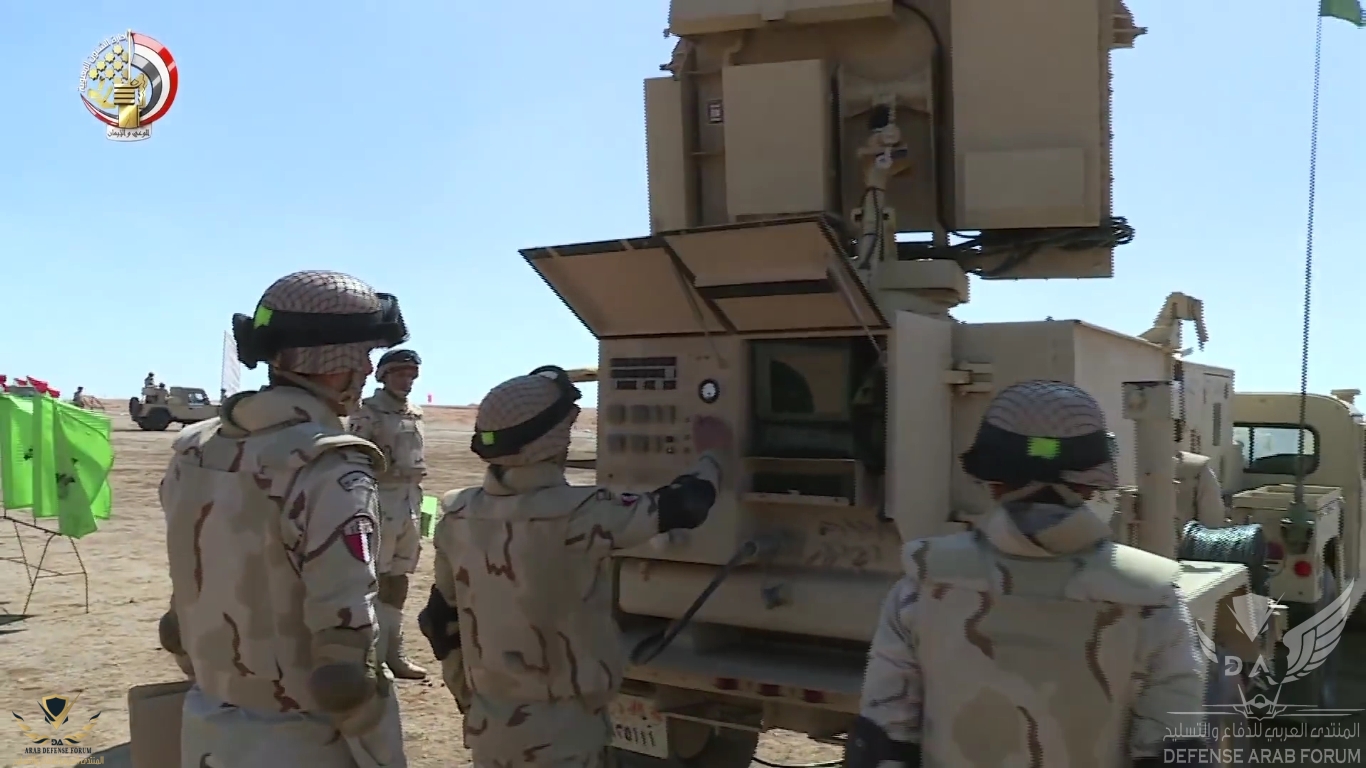

رادار AN/MPQ-64 Sentinal

رادار ثلاثي الأبعاد يعمل على النطاق الترددي X-Band بنمط Pulse Doppler .

يرافق الرادار وحدات الدفاع الجوي قصيرة المدى ويبلغ مداه من 40 : 120 كلم على حسب النسخه وبإرتفاع يصل الى 12 كلم ويتخصص هذا الرادار فى كشف عدائيات الإرتفاعات المنخفضة بكفاءة كبيرة جدا ليعطى صورة جوية كاملة عن طبيعتها فيقوم بتحديدها وتعقبها وتصنيفها وأهمها الصواريخ المجنحة والطائرات بدون طيار والطائرات الثابتة الجناح على سرعات عالية والمروحيات ويمكن تثبيته على الأبراج و المنصات البحرية مع إمكانية العمل مع قباب الرادارات المشهورة Radomes .

يستخدم الرادار معدل مسح عالي يتمثل فى 30 دورة مسح فى الدقيقة الواحدة و يمكنه تغطية زاوية 360 درجة فى كشف ذخائر المدفعية المعادية من مدى معين .

تم تصميم الرادار ليعطيه مقاومة عالية ضد التشويش الإليكتروني و المضادات الإليكترونية Electronic Countermeasure ECM و له قدرة فائقة على تفادي الصواريخ المضادة للإشعاعات الموجية Anti-Radiation MissileARM مثل صاروخ هارم HARM الأمريكي .

يحتوى الرادار على معالج قوى جدا للبيانات و يمكن أن يعمل بشكل مستقل عن مركز إدارة نيران الوحدة وهي المحطات المركزية للدفاع الجوي عن طريق ربطه بها بمجموعة من الألياف الضوئية Fiber Optics .

- يحتوى على نظام تعريف IFF .

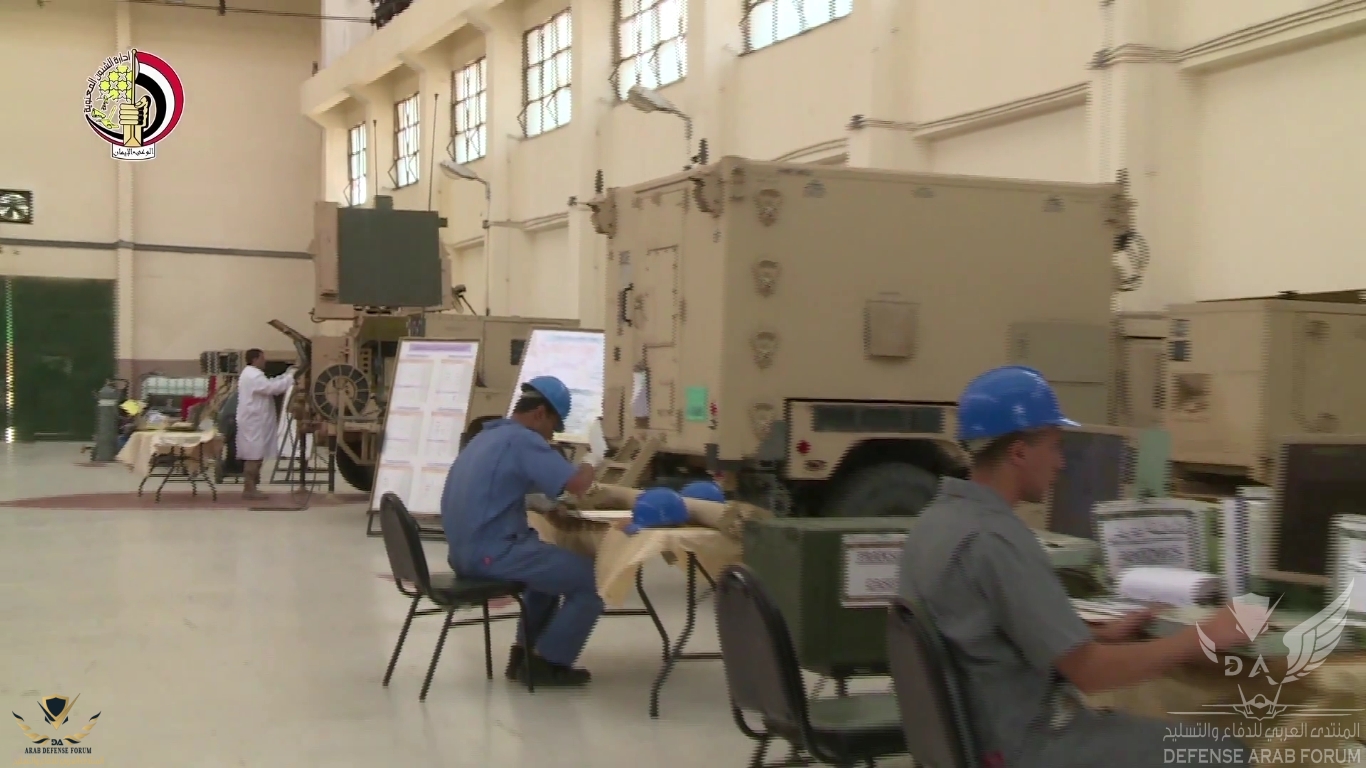

- طلبت مصر 12 رادار فى عام 2002 من شركة " تاليس رايثون سيستمز Thales-Raytheon Systems " مع 12 شبكة لا سلكية AN/VRC-92E SINCGARS وقامت بتطويره على مدى السنوات السابقة وفى 3 نوفمبر عام 2010 قامت مصر بإنشاء مرفق صيانة خاص بالرادار يقوم بعمليات الصيانة والعمرات و صناعة بعض قطع الغيار اللازمة محليا .

- طلبت مصر فى عام 2016 :

- 8 أنظمة رادار AN/MPQ-64F1 مُتضمنة سوفتوير التشغيل والتدريب .

- قطع الغيار ومعدات الدعم .

- أنظمة راديو أرضية ومحمولة جوا للإتصالات Single Channel Ground & Airborne Radio Systems SINCGARS طراز VRC-92E .

- 16 مركبة هامفي HMMWV مُخصصة لقطر الرادارات ومُزوّدة بأدوات التغطية والوقاية للرادار .

- معدات الدعم والتدريب وباقي المُدات المُرفقة .

- تمتلك مصر 20 رادار مقسمين إلى 12 رادار من النسخة AN/MPQ-64 Sentinal صاحبة المدى 40 كم و 8 رادارات من النسخة الأحدث AN/MPQ-64F1 Improved Sentinel صاحبة المدى 120 كم
________________________________________

Thunderbolt


 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
 أول صدقى صبحى يشهد بيان الرماية الصاروخية -حماة السماء 2- لوحدات من قوات الدفاع الجوى - YouTu...JPG
فيلم قوات الدفاع الجوى درع السلام[(000632)2019-06-29-13-03-38].JPG
فيلم قوات الدفاع الجوى درع السلام[(007684)2019-06-29-13-07-53].JPG
فيلم قوات الدفاع الجوى درع السلام[(012113)2019-06-29-13-14-29].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009781)2018-06-30-13-34-25].JPG
 الدفاع الجوى تنفذ رماية بالذخيرة الحية ضمن أنشطة المناورة الإستراتيجية -بدر 2014-‬....مصر - Y...jpg
قوات الدفاع الجوى حصن السماء - YouTube[(015047)2016-09-24-03-29-09].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(015143)2016-07-06-03-59-45].JPG

القوات المسلحة المصرية درع وسيف[(003115)2019-04-23-19-56-03].JPG
القوات المسلحة المصرية درع وسيف[(003165)2019-04-23-19-56-13].JPG

التعديل الأخير:
هل المنظومة التركية هى هى نفس المنظومة المصرية؟ لانى اعلم ان تركيا طورت المنظومة فى مصر.
و هل التطوير مصرى 100% ام هناك مكونات امريكية ؟



وماذا سيتم العمل بالصواريخ القديمة؟
و لما لا تستخدم كاهداف للدفاع الجوى ( تدريب ضد الصواريخ)؟


التطوير هو للمعيار Phase-III

الصواريخ القديمة قد تستخدم عند الحاجة لها أو تستخدم كأهداف تدريبية كم قلت

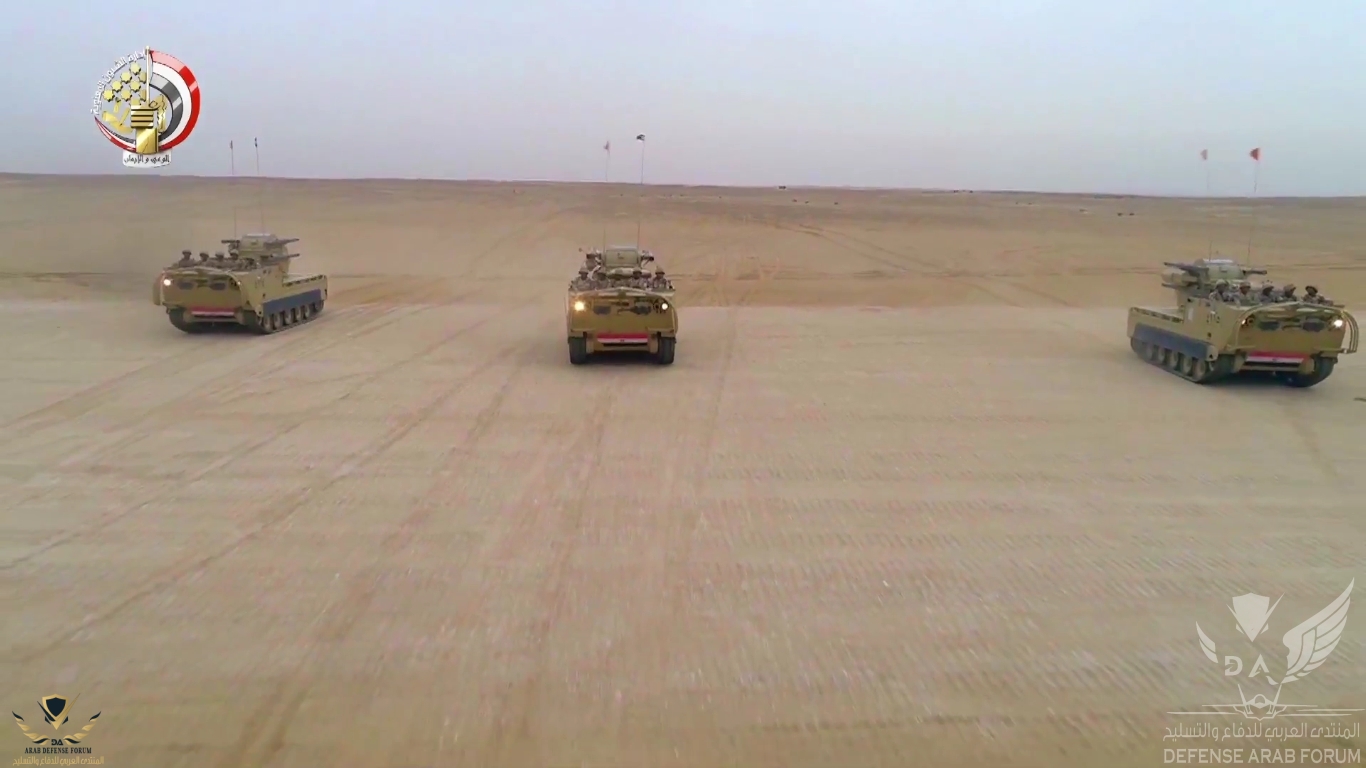

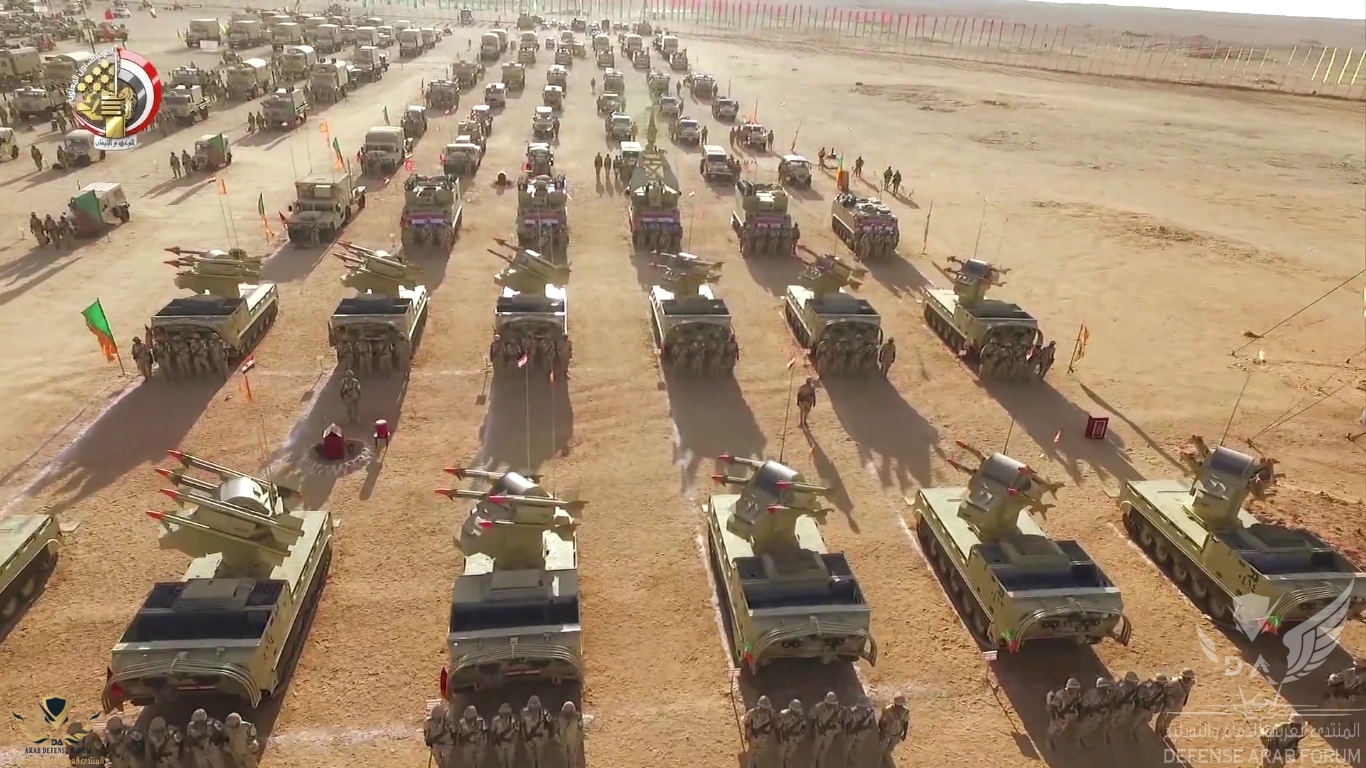

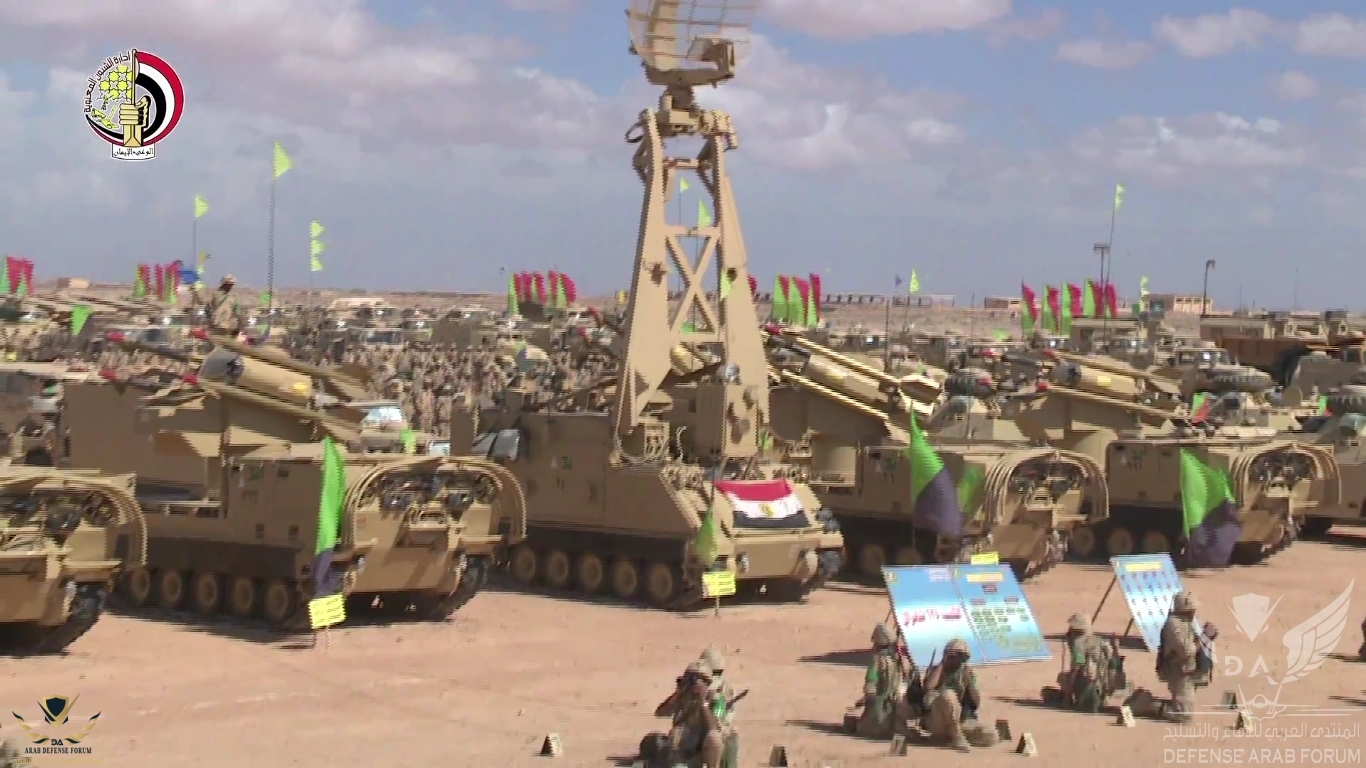

نظام شابرال Chaparral العاملة لدى الدفاع الجوى المصرى .
---------------------------------------------------------
- شابرال هو نظام أمريكى للدفاع الجوى قصير المدى وهو مخصص لاصطياد الأهداف القريبه وشديدة الإنخفاض ويستخدم النظام ليكون بمثابة point defense للأهداف المكلف بحمايتها , المنظومة عبارة عن ناقلة أحد مشتقات ال m113 مركب عليها برج متحرك به 4 صواريخ جاهزة للاطلاق MIM-72 الذى تم اشتقاقة من الصاروخ AIM-9D مع اختلاف بسيط وهو وجود اثنين rollerons فقط فى الذيل بدلا من اربعة كما يوجد فى السايدويندر وذلك لتقليل ال drag للصاروخ حيث يعتبر ذلك ذو أهميه للصواريخ أرض جو الصاروخ ذو توجيه بالاشعة تحت الحمراء


- توجيه المنظومة يتم عن طريق نظام يعرف بال Forward looking infrared أو ما يعرف ب FLIR وهو نظام مهم وفعال وله مميزات أكثر من النظم ال optical الأخرى لثلاثة أسباب أولا نظام التصوير يستحيل كشفة من قبل العدو لأنه يلقط الطاقة المنبعثة من الهدف ولا يبعث طاقة لذا لا يمكن رصد المنصة راداريا ثانيا يستطيع تتبع الحرارة تليفزيونيا ثالثا يستطيع الرؤية خلال الضباب والدخان الكثيف وتحت كل الظروف الجوية التى قد تسبب إعاقة فى رؤيه الهدف وتتبعة وهذا ما يميزها عن كاميرات التتبع الأخرى

- يعتبر الصاروخ MIM-72 من الصواريخ الخفيفة التى تتميز بتوجية fire-and-forget الى جانب قدرته العاليه على المناوره وسرعتة العالية , يطلق الصاروخ على الأهداف التى تدخل فى مداه عن طريق تتبع الحرارة فى الهدف , تملك مصر النسخ التالية من الصاروخ وباعداد كبيره MIM-72E,MIM-72H,MIM-72c واهم ما يميز تلك النسخ أنها تملك smokeless motor وهو ما يحسن الرؤيه بشكل كبير مما يسمح باطلاق عدده صوارخ فى وقت كذلك زياده المدى عن النسخ الأوليه .

- يتم تدعبم المنظومة بالجيش المصرى برادار trackstar مركب على مدرعة m113 لتكشف الأهداف من مدى مناسب قبل دخولها فى مجال الشابرال وهذا الرادار يعمل على حيز L-band ومدى كشفة 60 كم

- المدى : 9 : 12 كلم .
- الإرتفاع : 25 متر : 4 كلم .
- تمتلك مصر حوالى 86 بطارية .


مشاهدة المرفق 250799مشاهدة المرفق 250800مشاهدة المرفق 250801مشاهدة المرفق 250802مشاهدة المرفق 250803مشاهدة المرفق 250804مشاهدة المرفق 250805مشاهدة المرفق 250806مشاهدة المرفق 250807مشاهدة المرفق 250808مشاهدة المرفق 250809مشاهدة المرفق 250810


تمتلك مصر حوالى 86 بطارية وكل بطارية مكونة من 6 قواذف إطلاق وكل قاذف مكون من 4 صواريخ بمعنى أنه هناك 2064 صاروخا جاهزين للإطلاق

عودة
أعلى
