الدفاع الجوي المصري

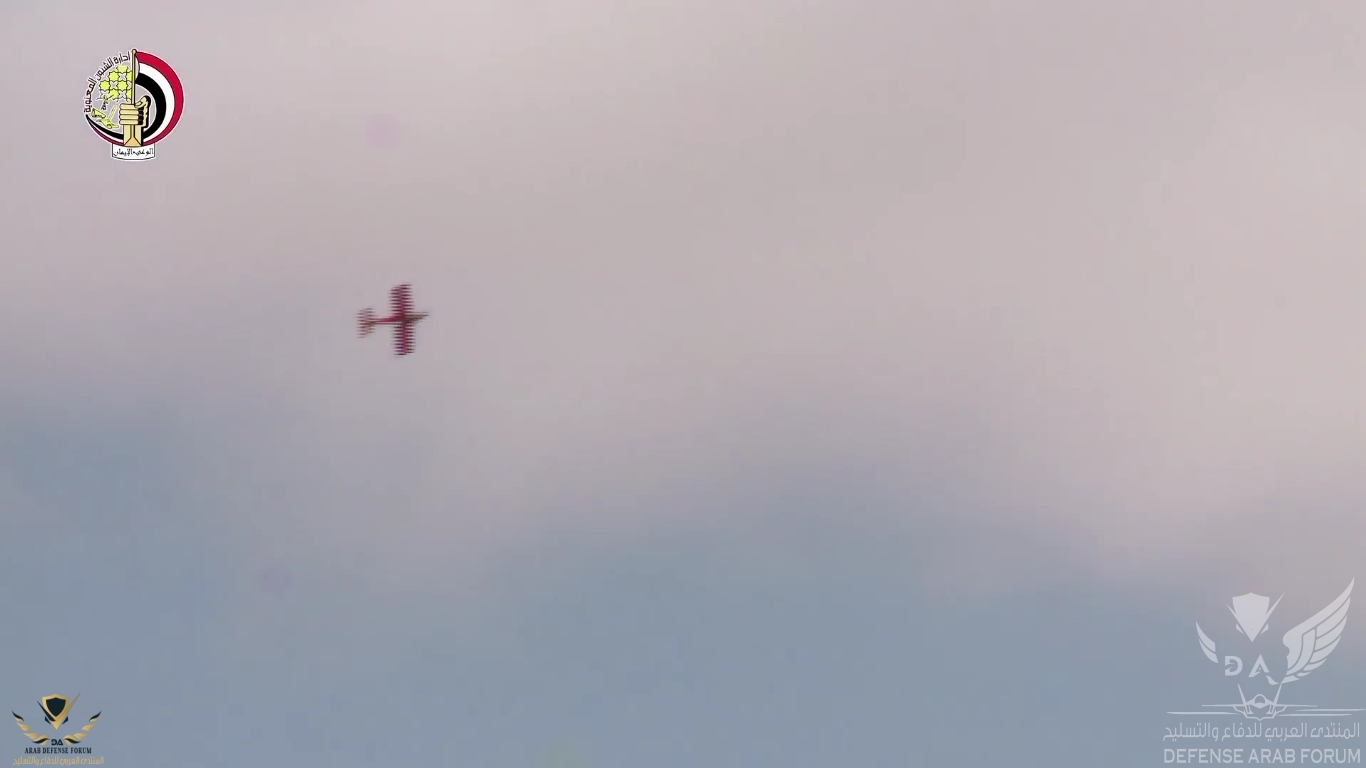

الطائرات بدون طيار الهدفية المصرية الصنع التى تستخدم فى تدريب أنظمة الدفاع الجوى المختلفة

الطائرة الهدفية : سهم 1

الجهة المنتجه : مصنع حلوان للصناعات المتطورة التابع للهيئة العربية للتصنيع





الطائرة الهدفية قائد 36-1

الجهة المنتجه : مصنع الطائرات التابع للهيئة العربية للتصنيع


1576944063.طائرة قائد.jpg



الطائرة الهدفية هرم 36-1

الجهة المنتجه : مصنع الطائرات التابع للهيئة العربية للتصنيع




فيلم قوات الدفاع الجوى درع السلام[(011969)2020-03-01-12-08-47].JPG
فيلم قوات الدفاع الجوى درع السلام[(012011)2020-03-01-12-08-55].JPG

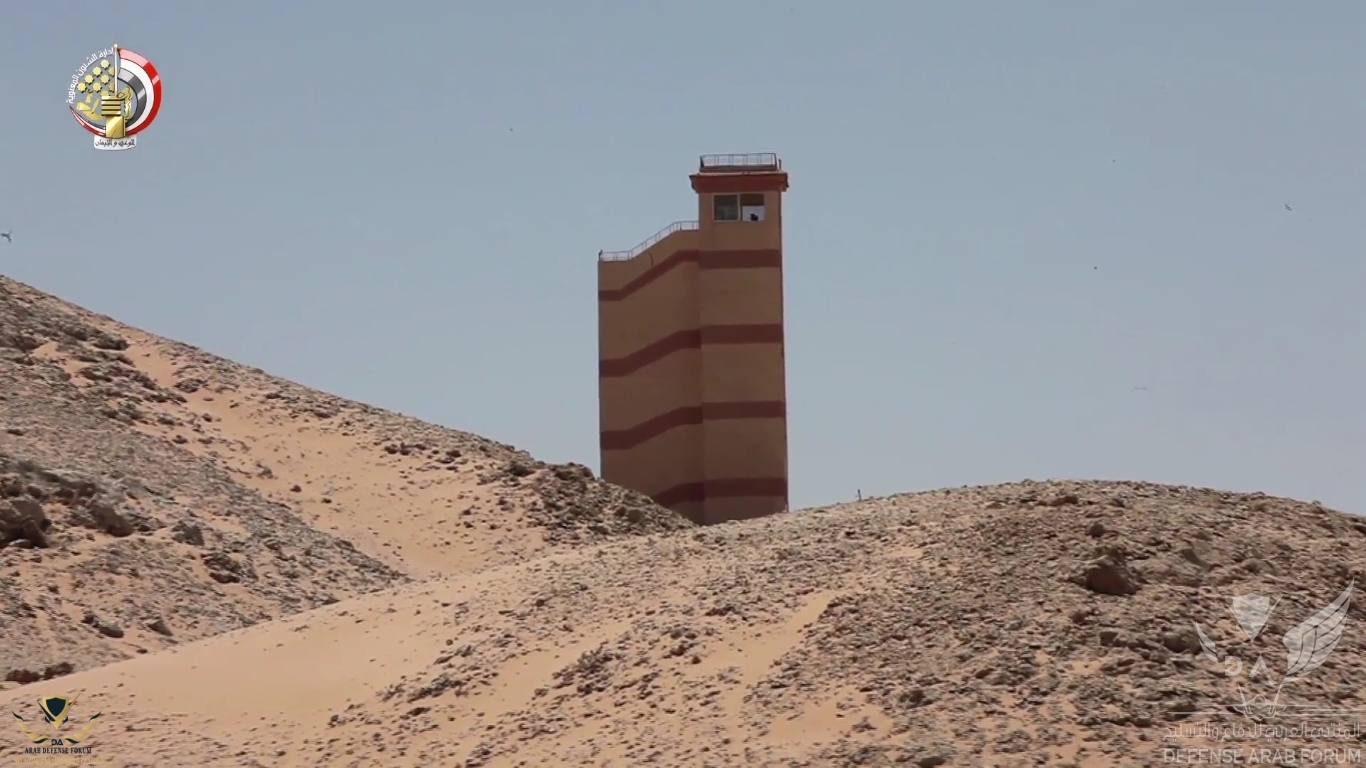

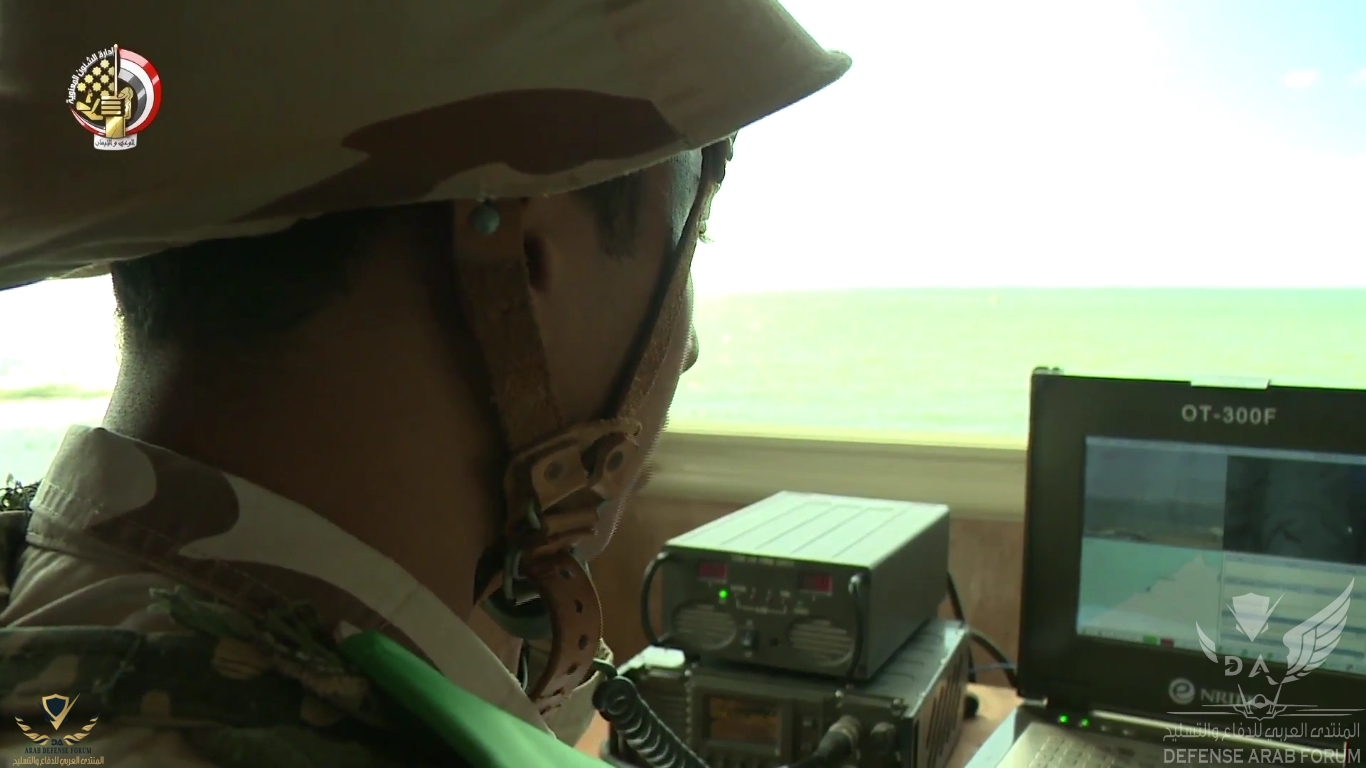

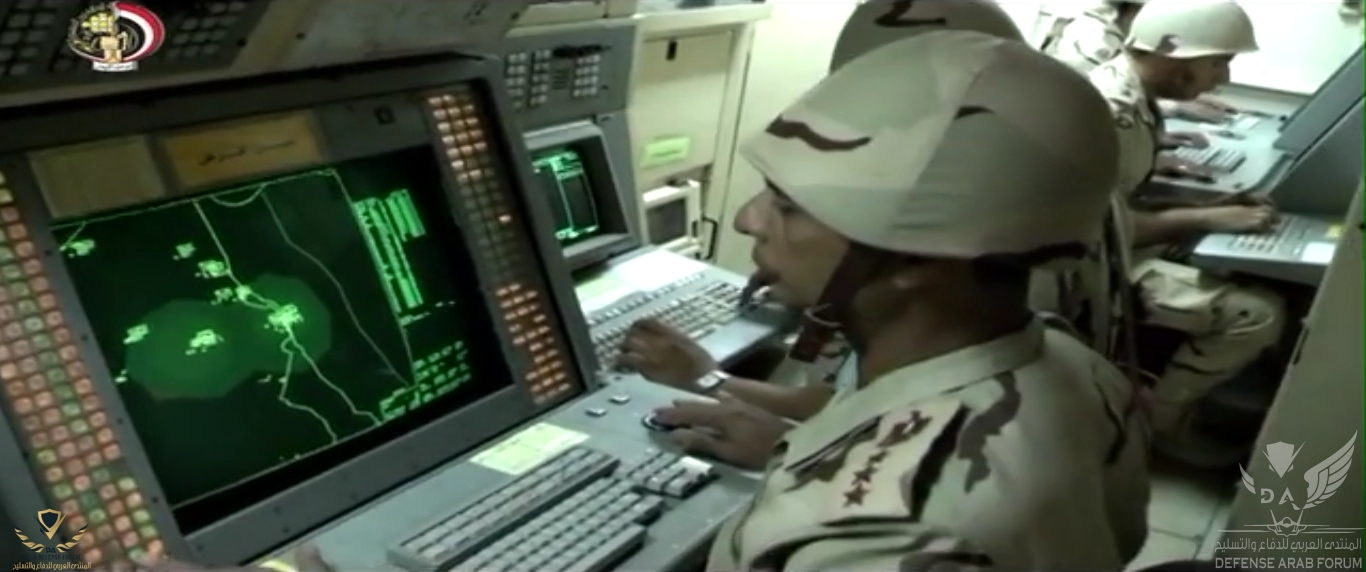

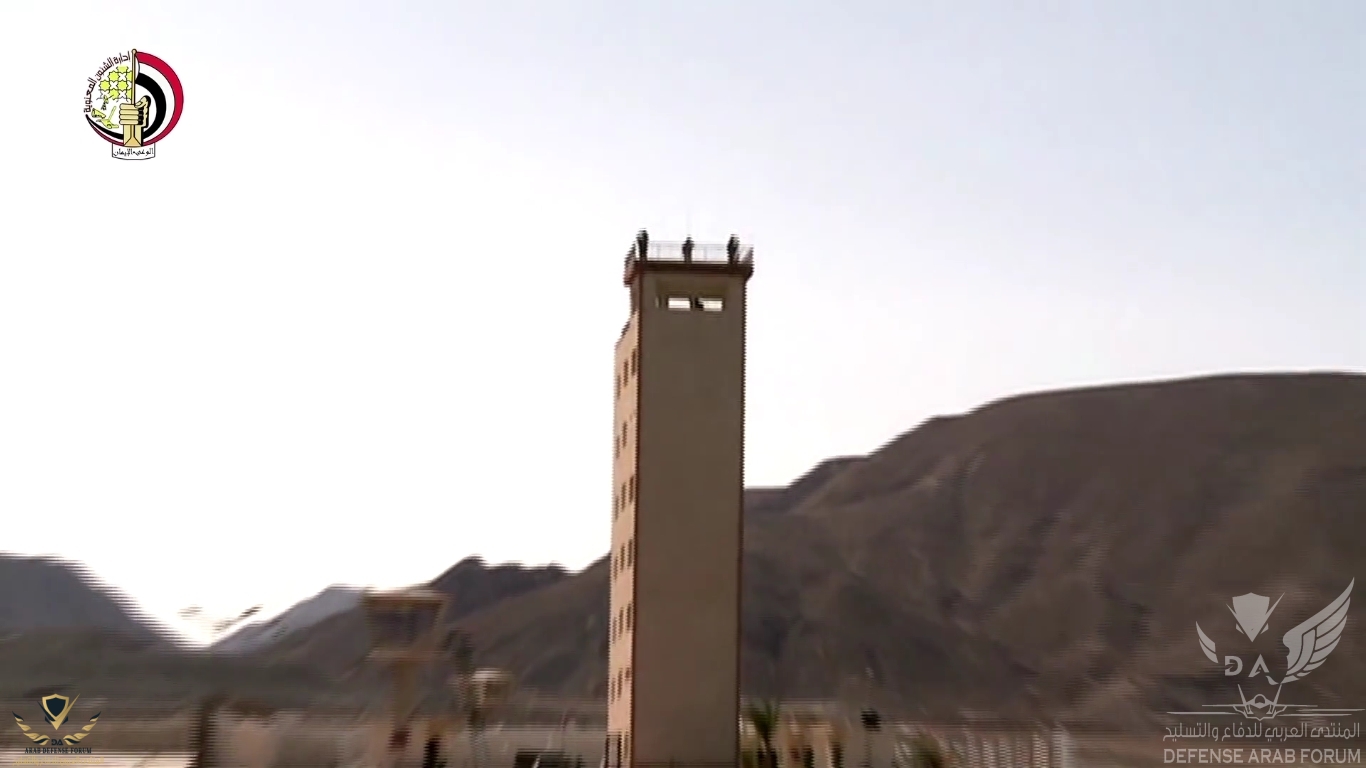

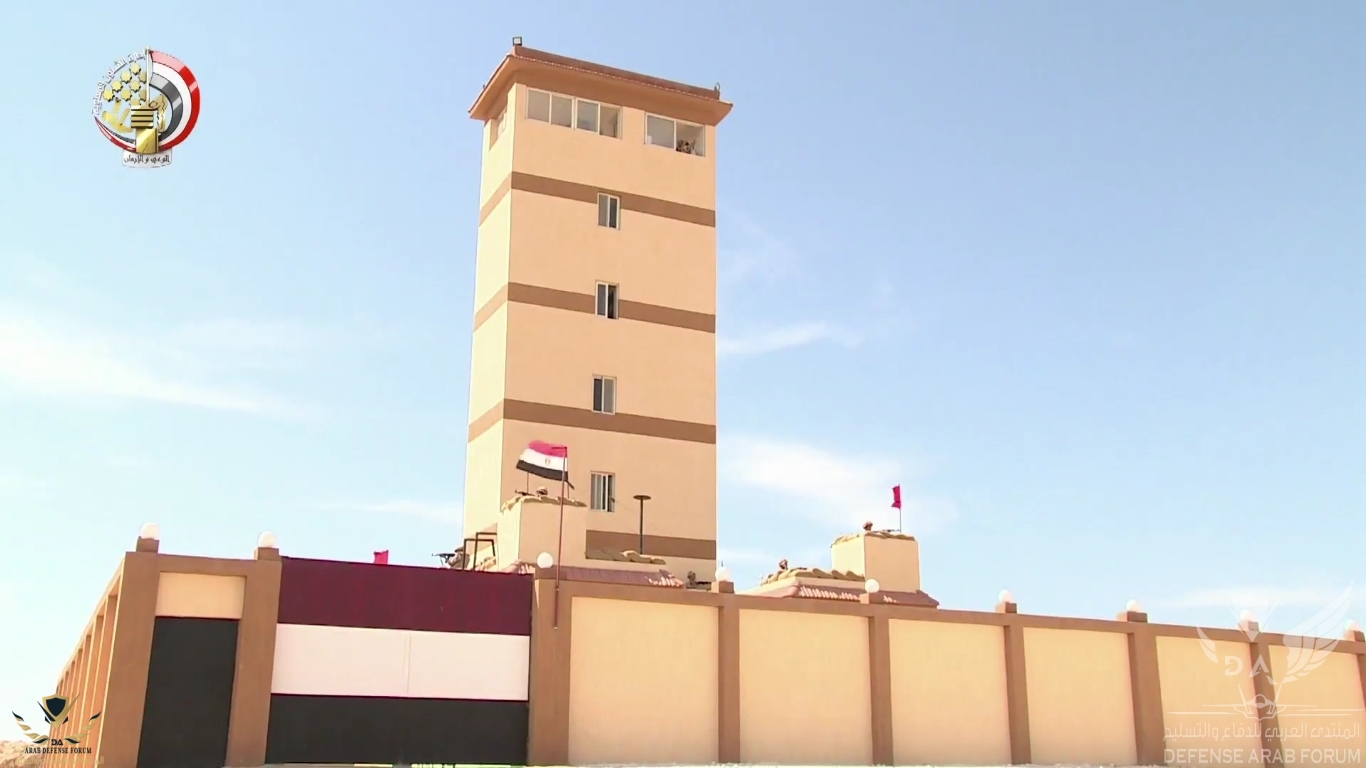

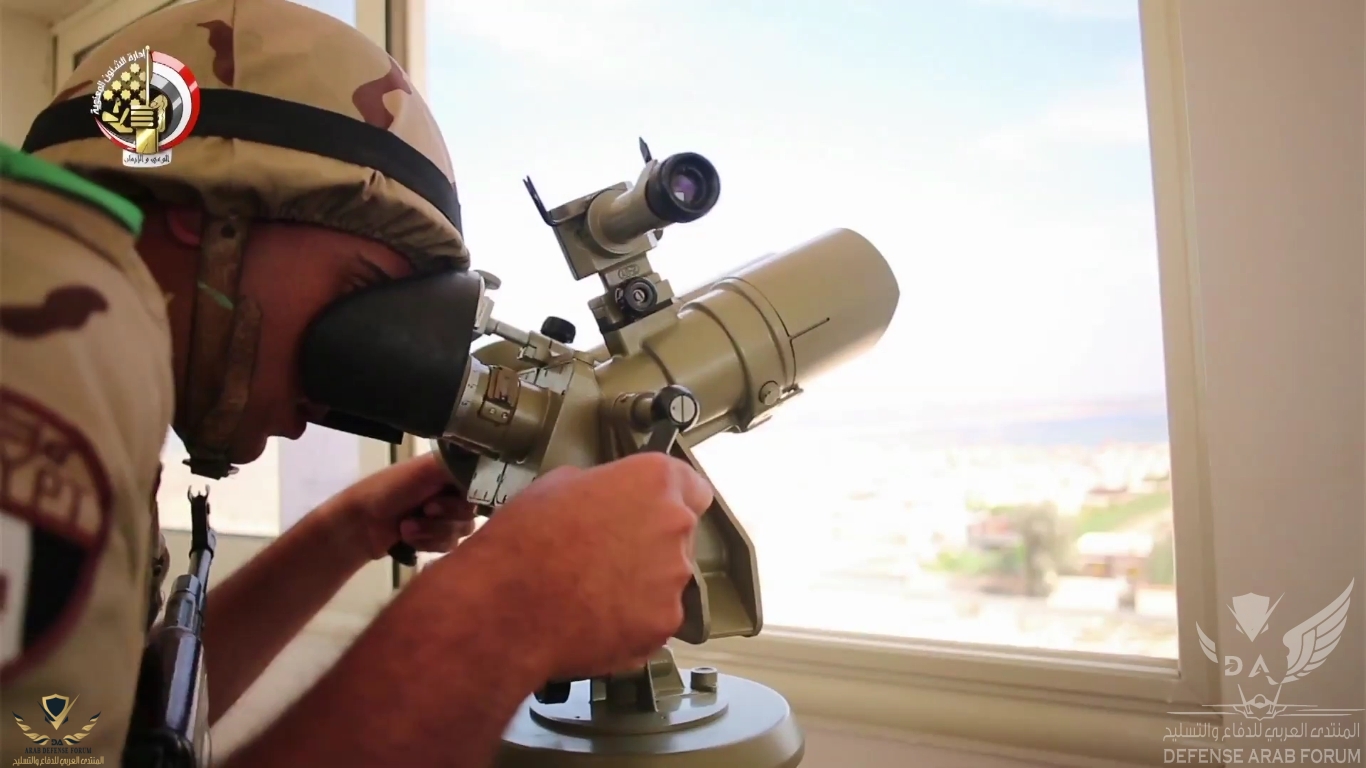

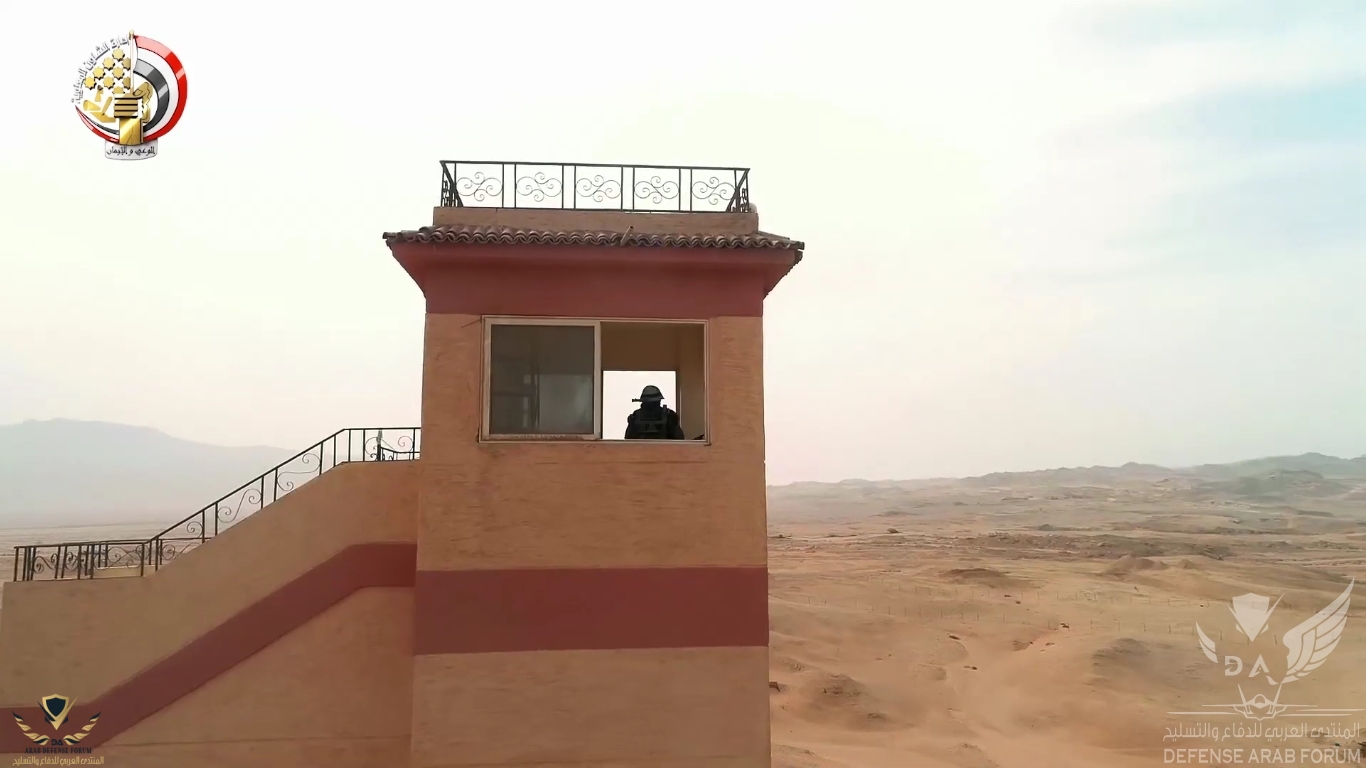

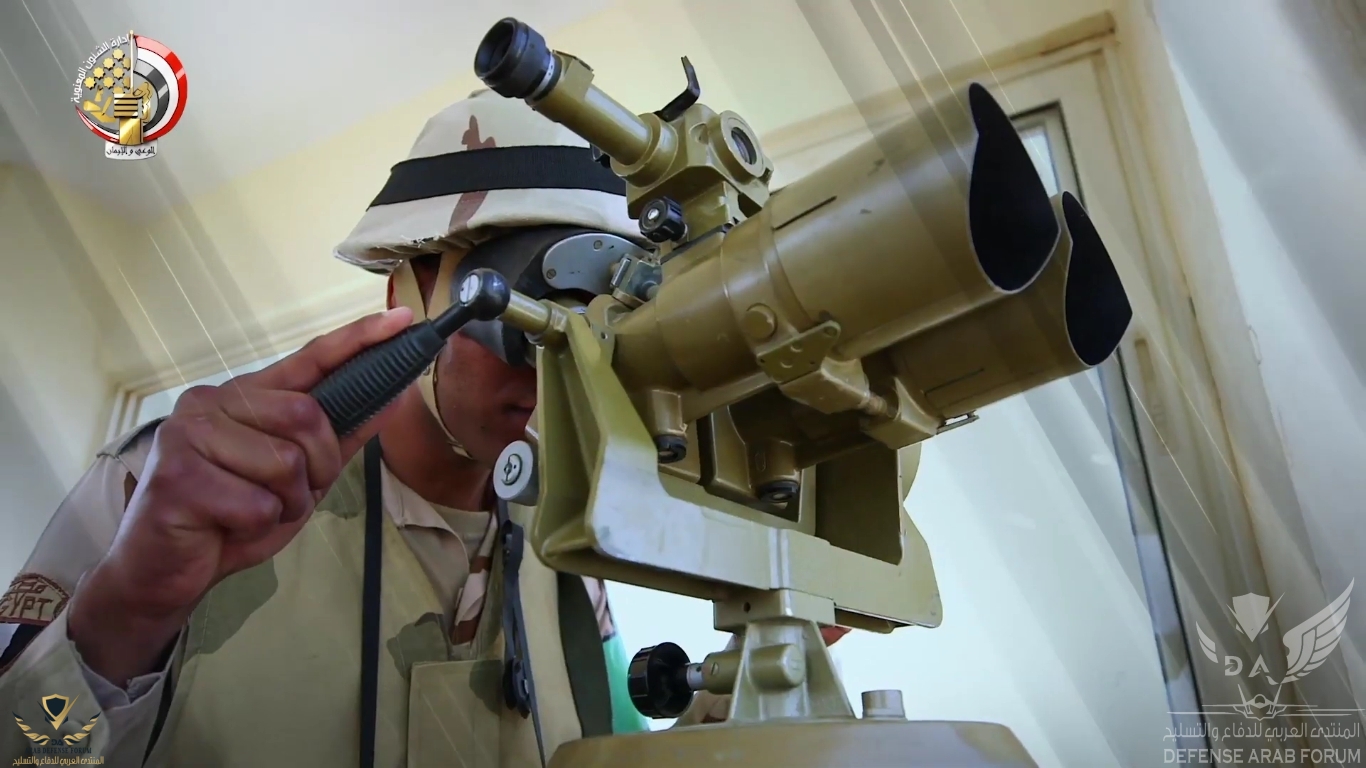

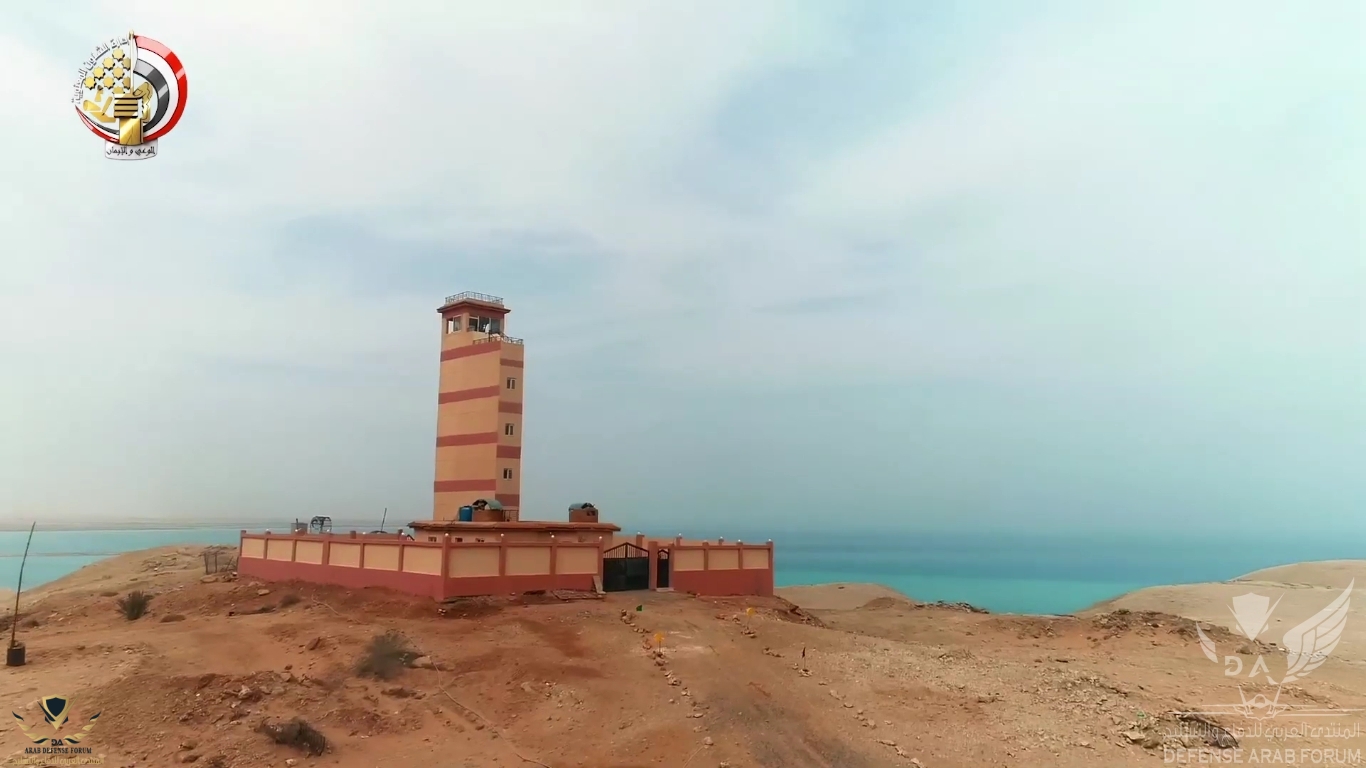

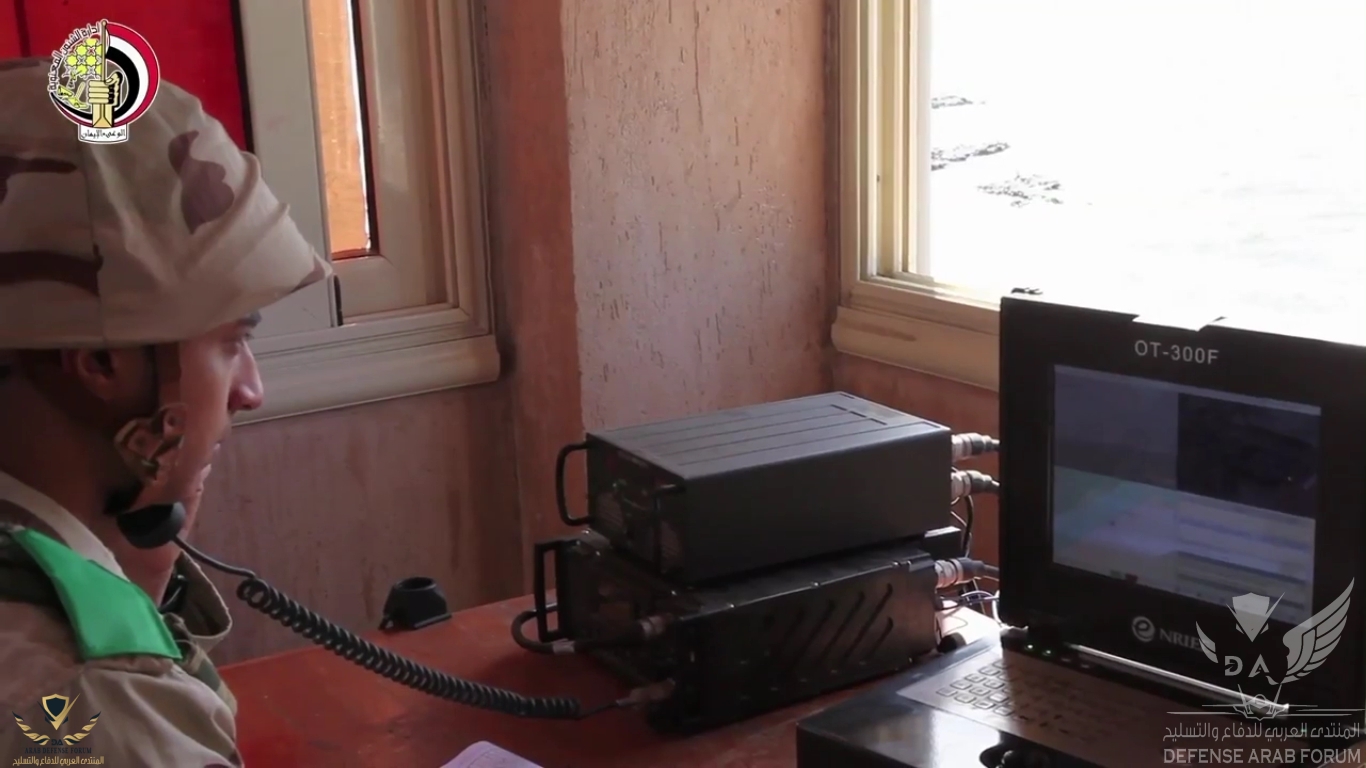

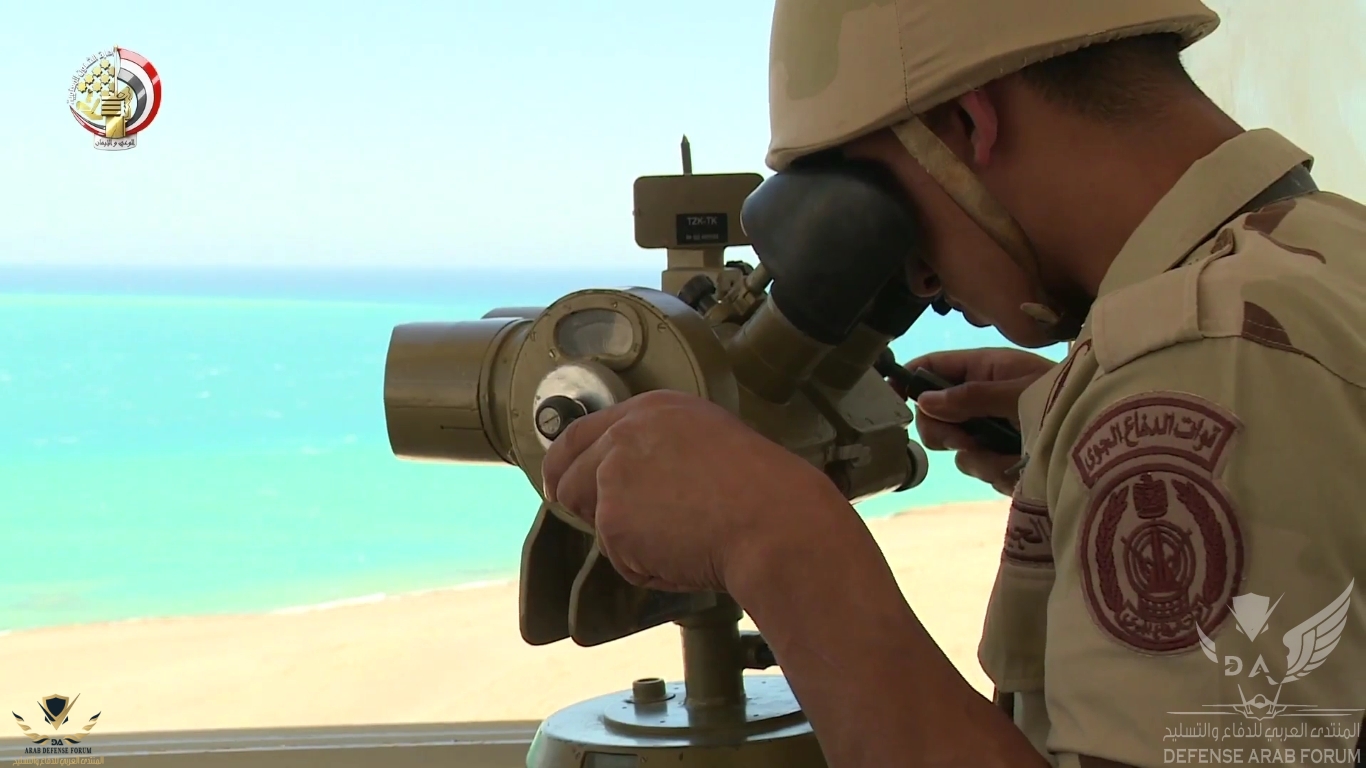

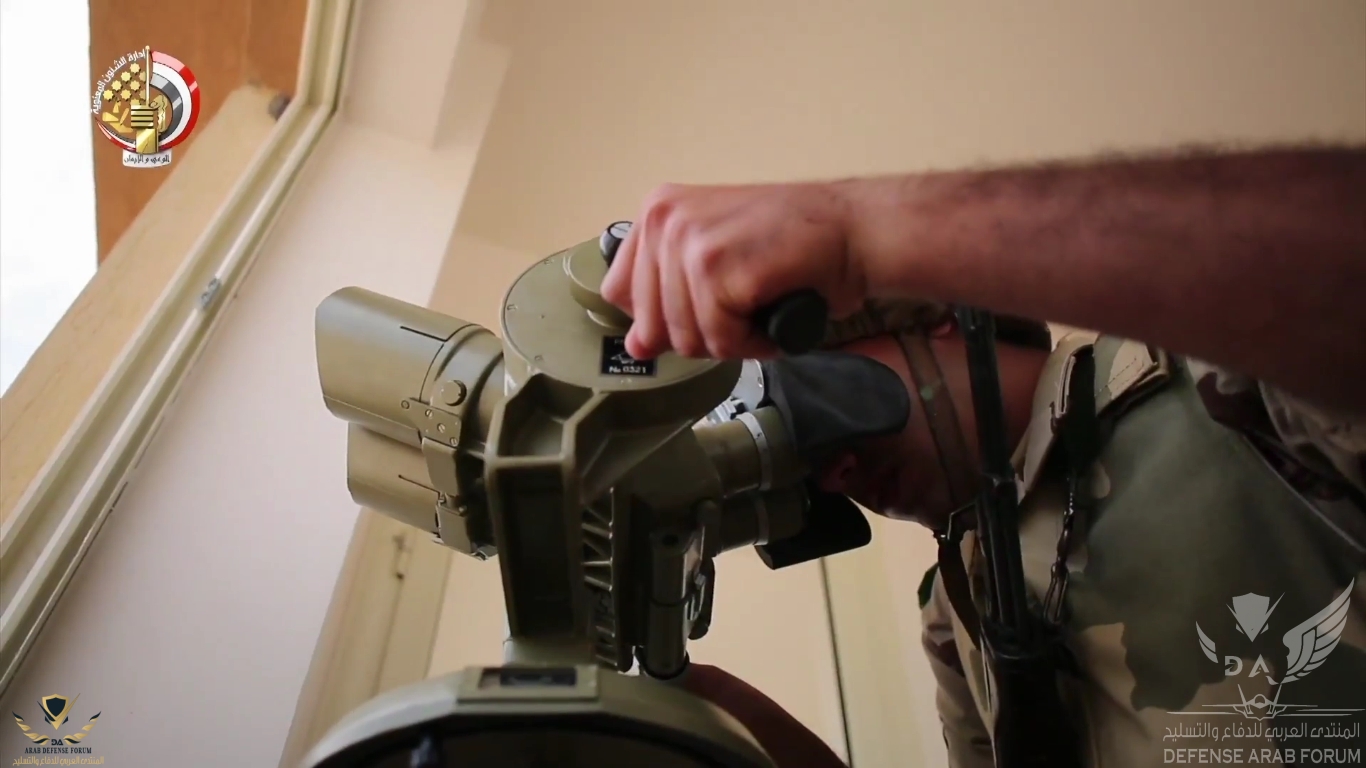

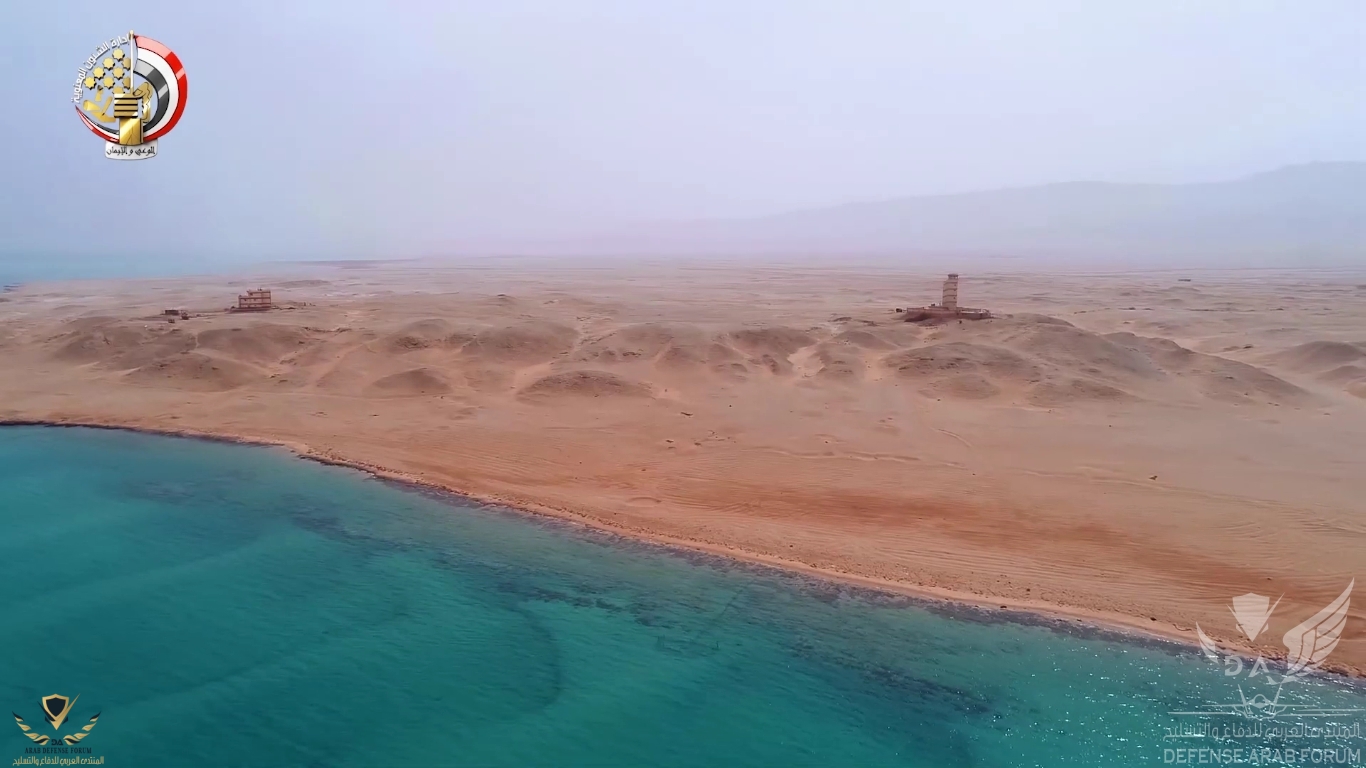

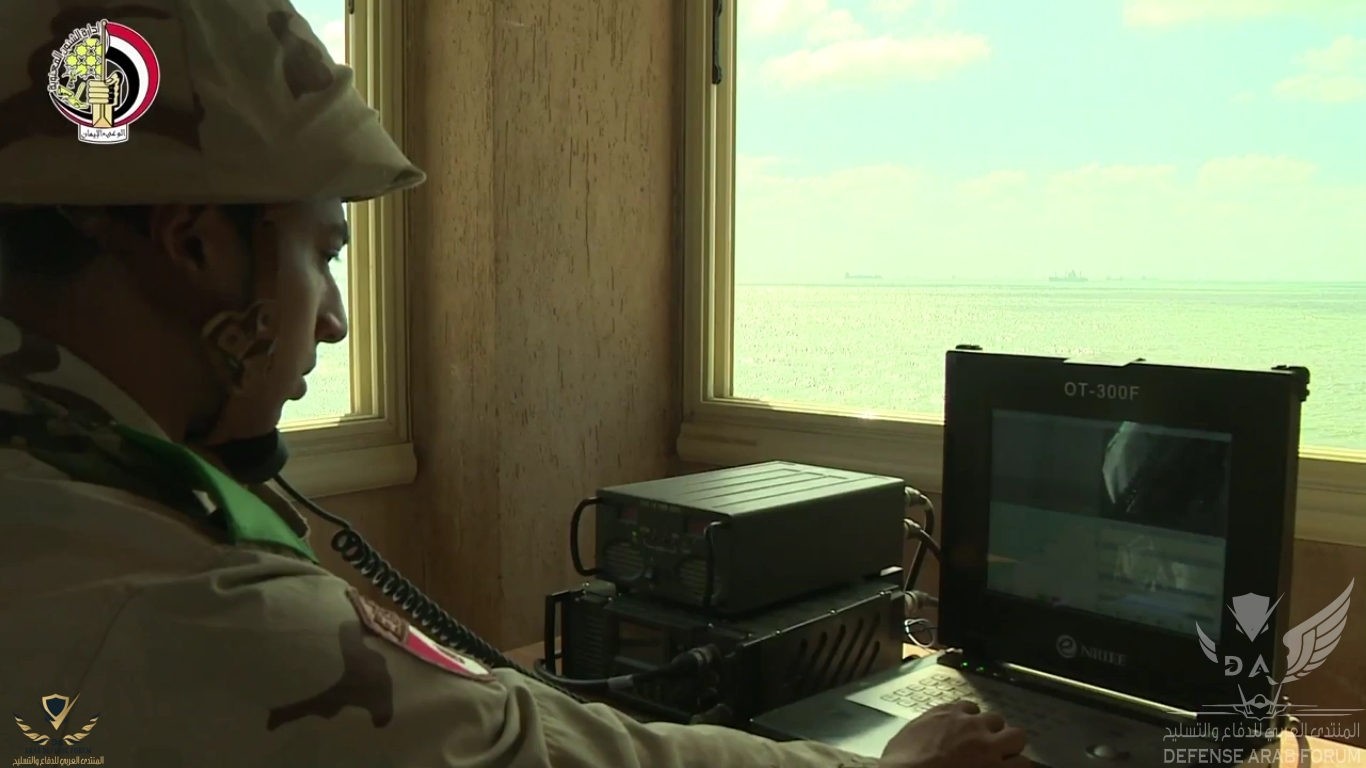

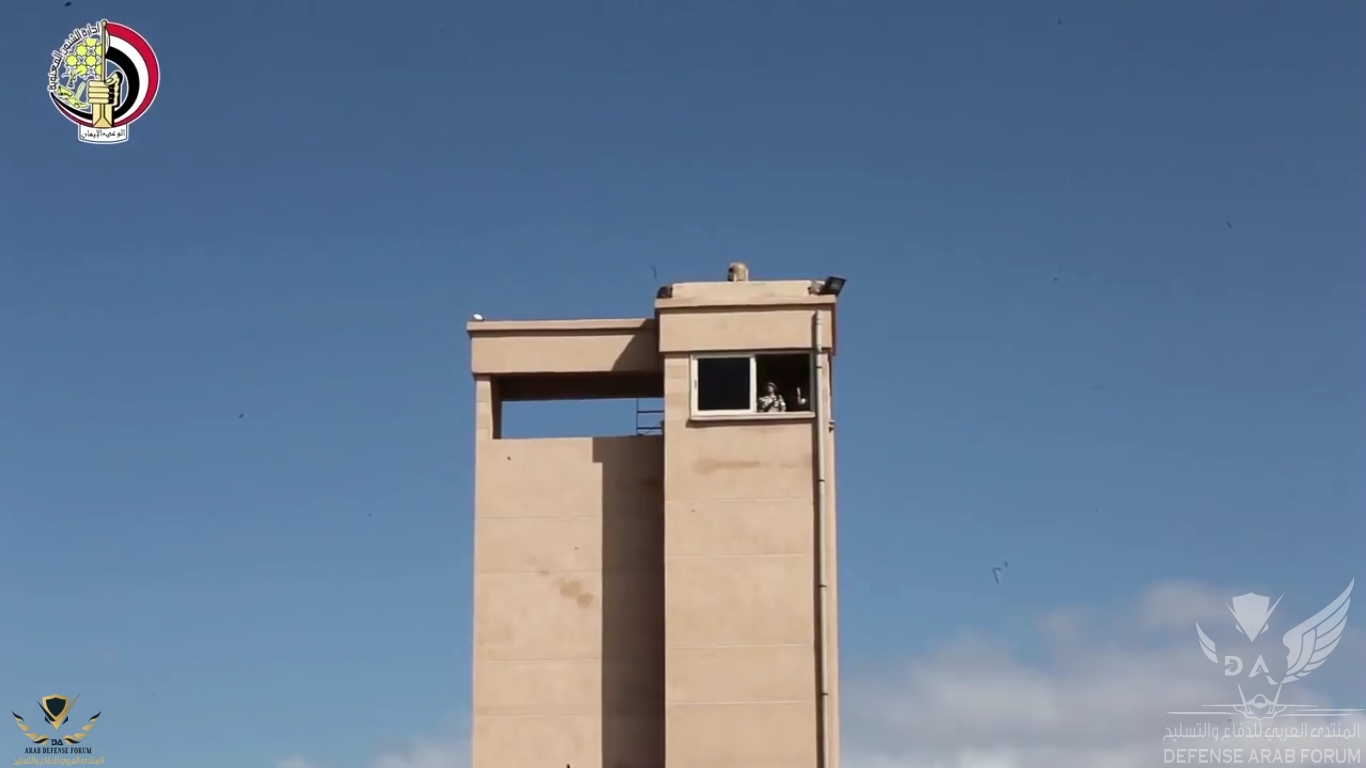

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية والمنتشرة على طول حدود وسواحل الدولة والمتواجدة داخل أبراجها والمزودة بتليسكوبات وكاميرات كهروبصرية(تليفزيونية) وحرارية لإكتشاف الأهداف الجوية المحلقة على إرتفاعات شديدة الإنخفاض مثل صواريخ كروز والطائرات المسيرة والمقاتلة والتى يصعب جدا على الرادارات اكتشافها على ارتفاعات أقل من 100 متر

التسلل على ارتفاعات أقل من 100 متر يبرع فيها الكيان الصهيونى واستخدمها فى الهجوم على مفاعل تموز فى العراق فى عام 1981 واستخدم هذه الطريقة فى الهجوم على المفاعل النووى السورى فى الكبر فى دير الزور فى سوريا فى عام 2007 واستخدمها كذلك فى الهجوم على مصنع اليرموك فى السودان فى عام 2012

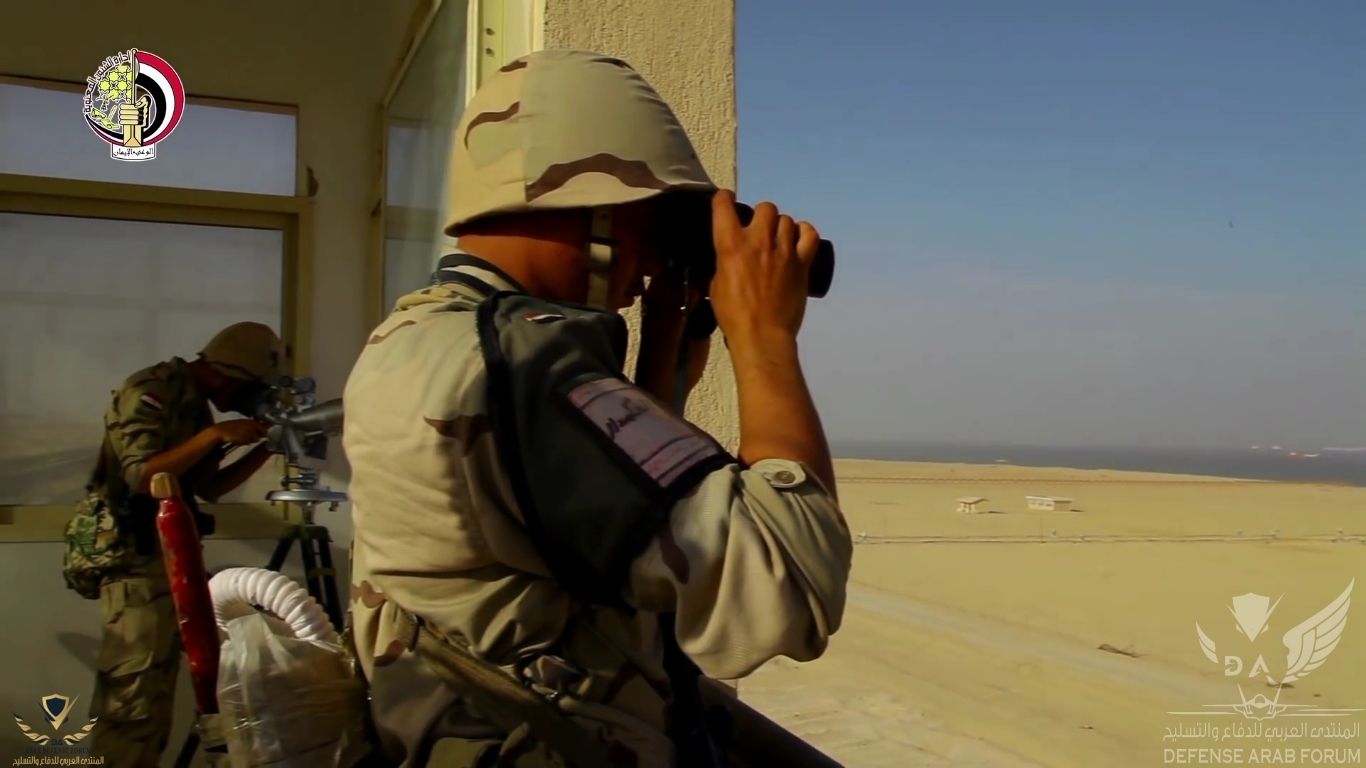

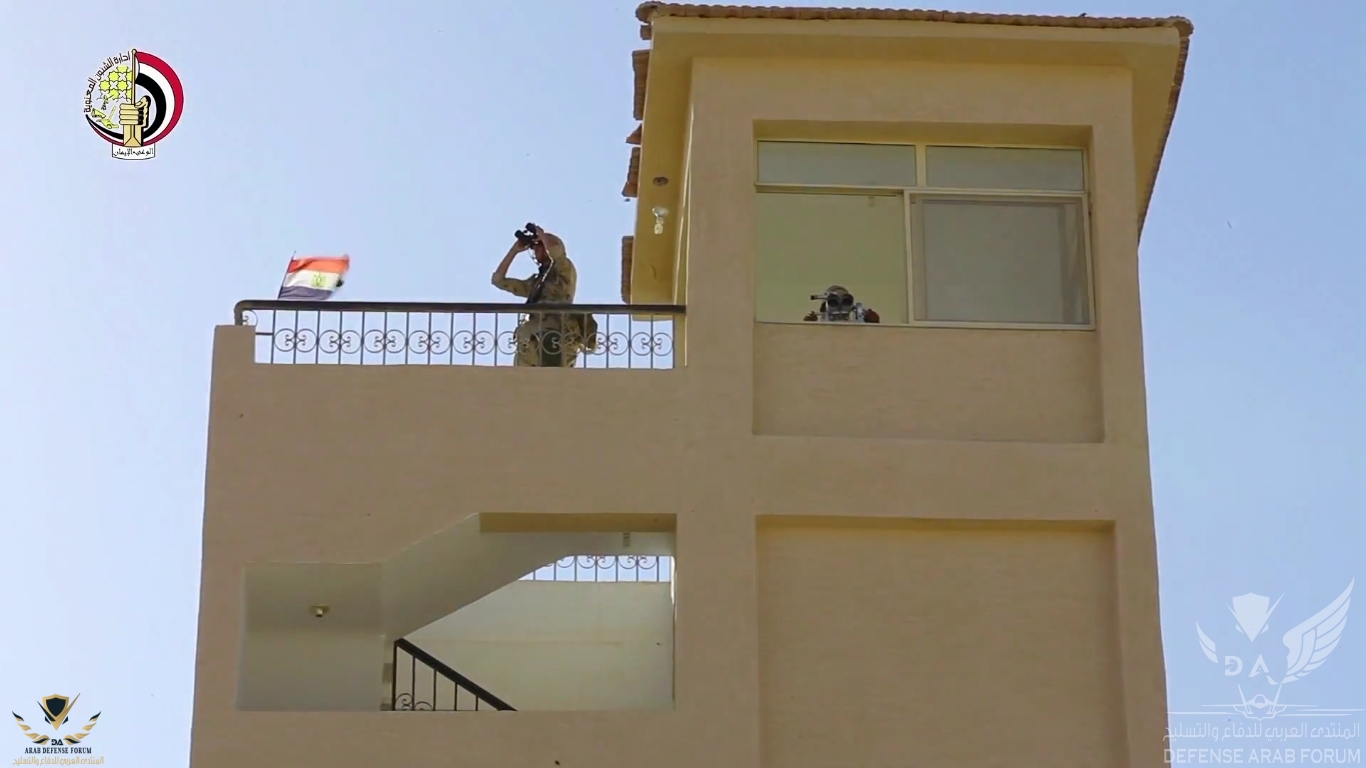

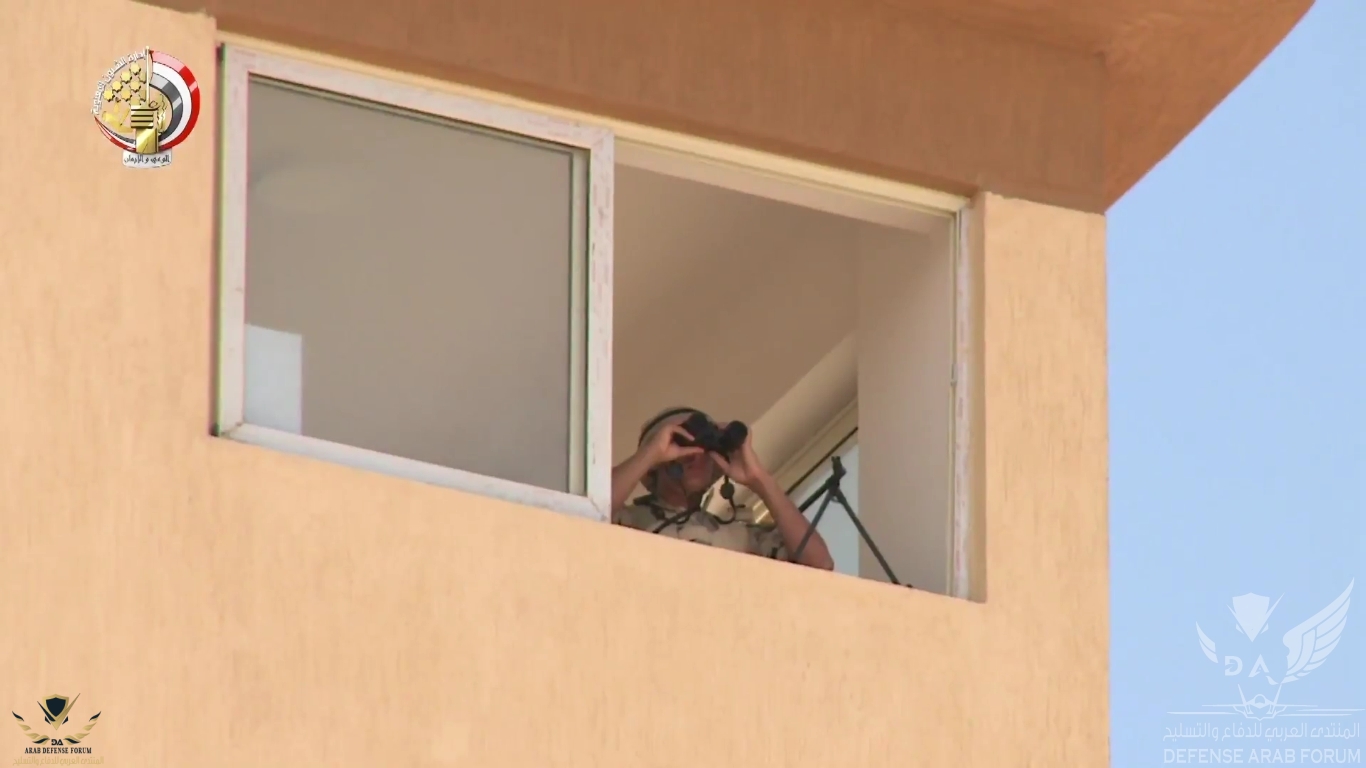

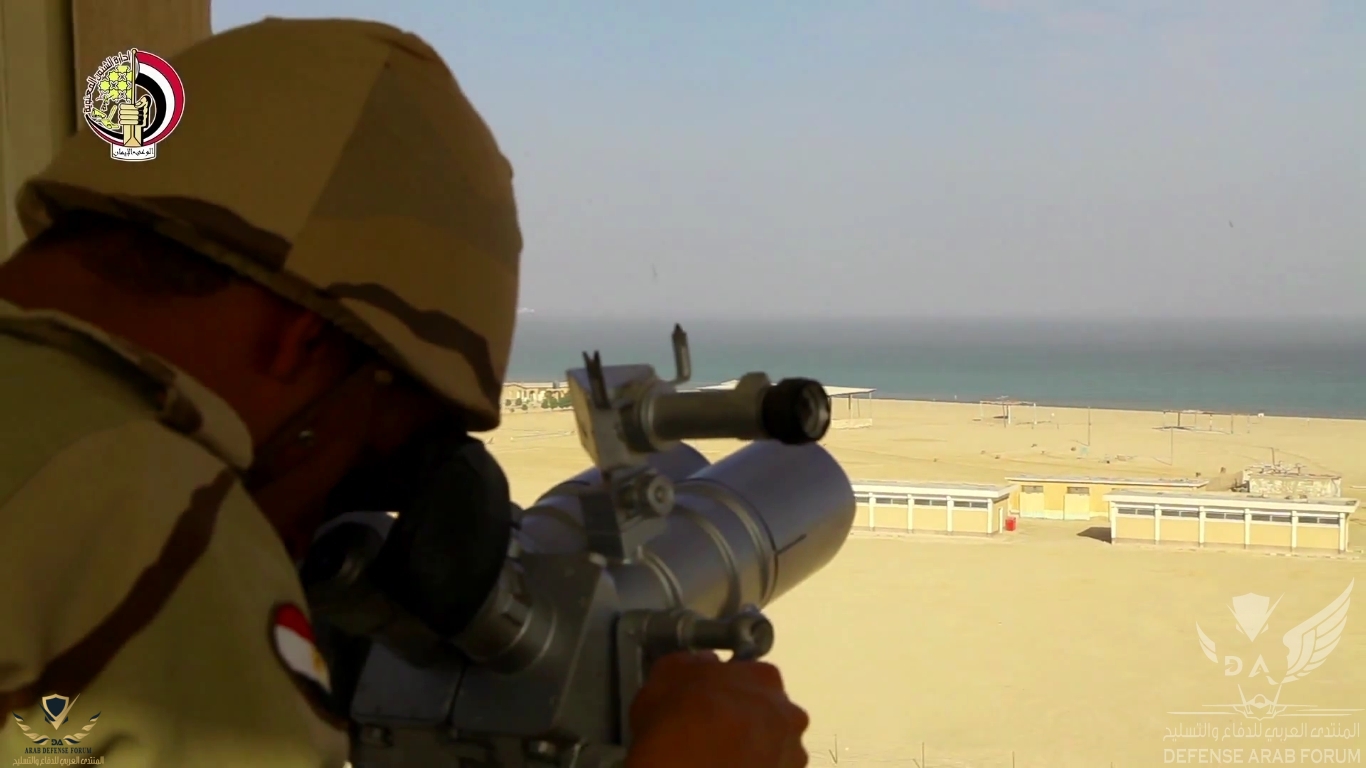

عناصر المراقبة الجوية بالنظر التابعة لقوات الدفاع الجوى المصرية مهمتها اكتشاف الأهداف الجوية المعادية المحلقة على ارتفاعات حتى 100 متر



مشاهدة المرفق 240565مشاهدة المرفق 240566مشاهدة المرفق 240568مشاهدة المرفق 240569مشاهدة المرفق 240570مشاهدة المرفق 240571مشاهدة المرفق 240572مشاهدة المرفق 240573مشاهدة المرفق 240574مشاهدة المرفق 240575مشاهدة المرفق 240577
هل عذه النماذج التي تم الاتفاق مع بيلاروسيا علي فتح خط انتاج لها ؟؟؟؟؟


‫فيلم -درع السماء-‬ - YouTube[(017387)2020-03-01-12-19-49].JPG
‫فيلم -درع السماء-‬ - YouTube[(017461)2020-03-01-12-20-02].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(009364)2020-03-01-12-24-19].JPG

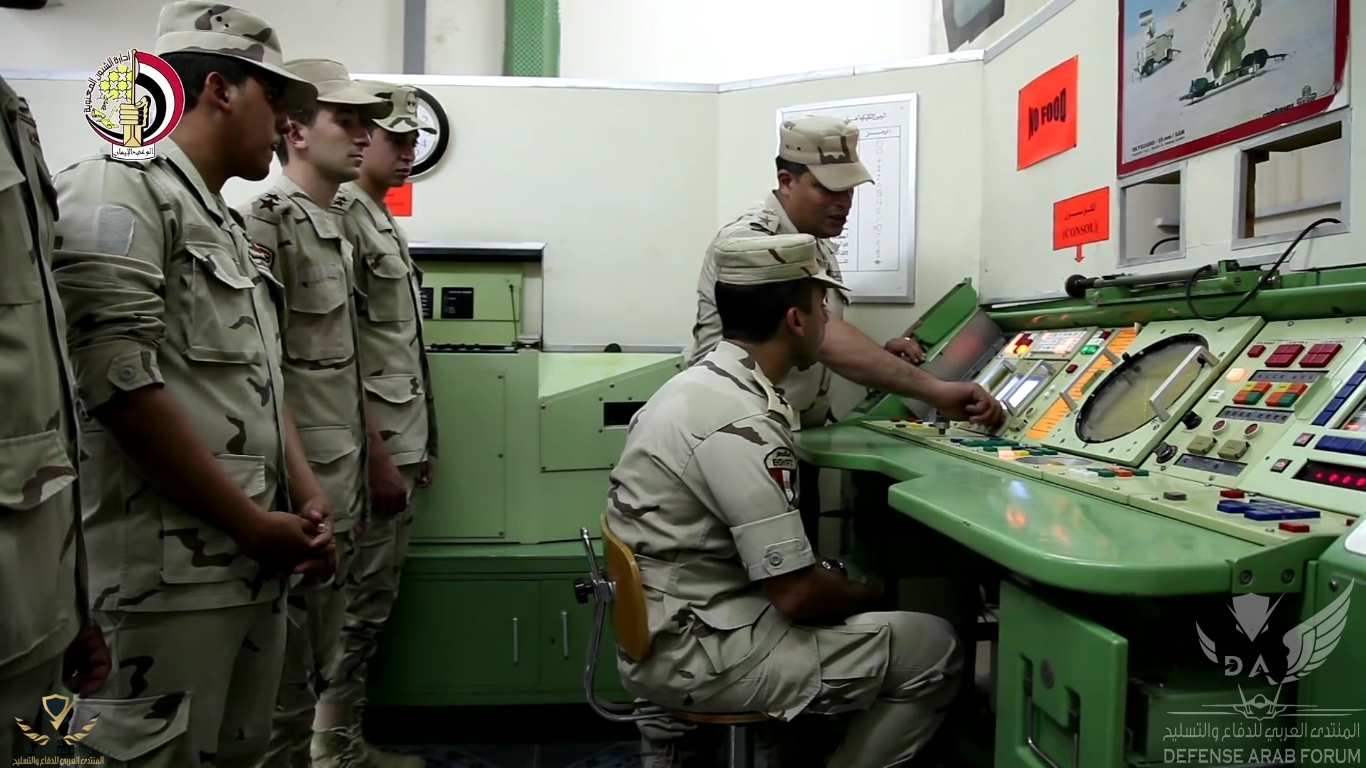

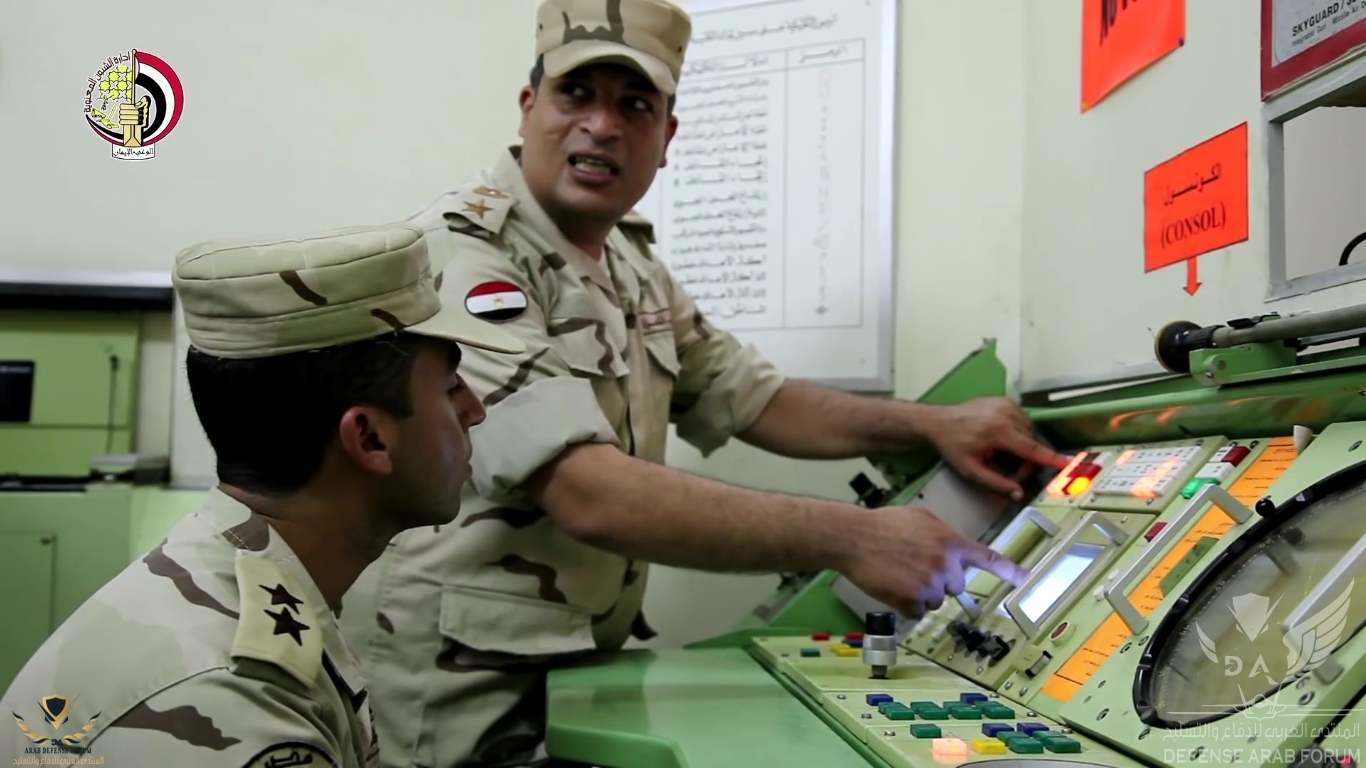

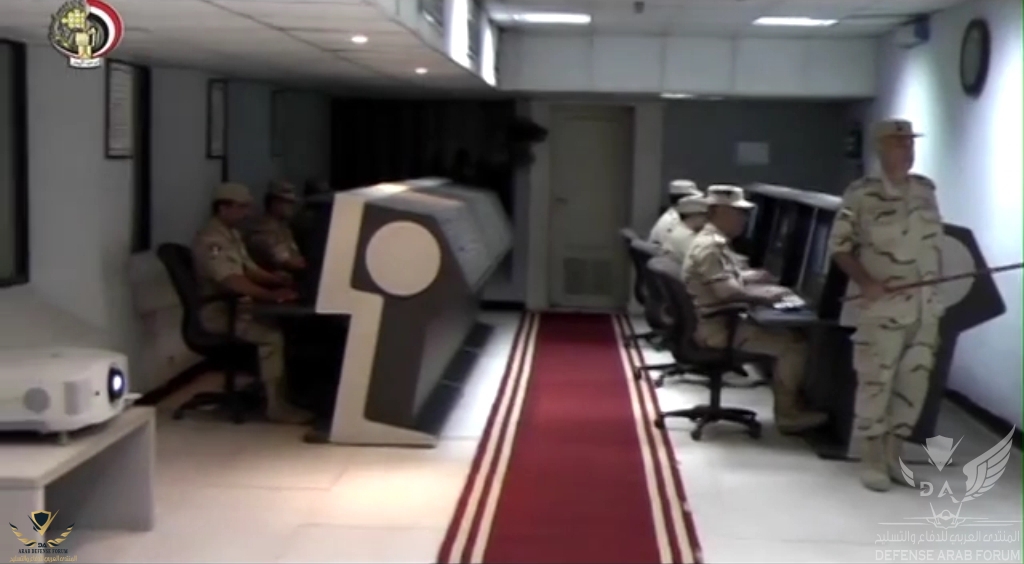

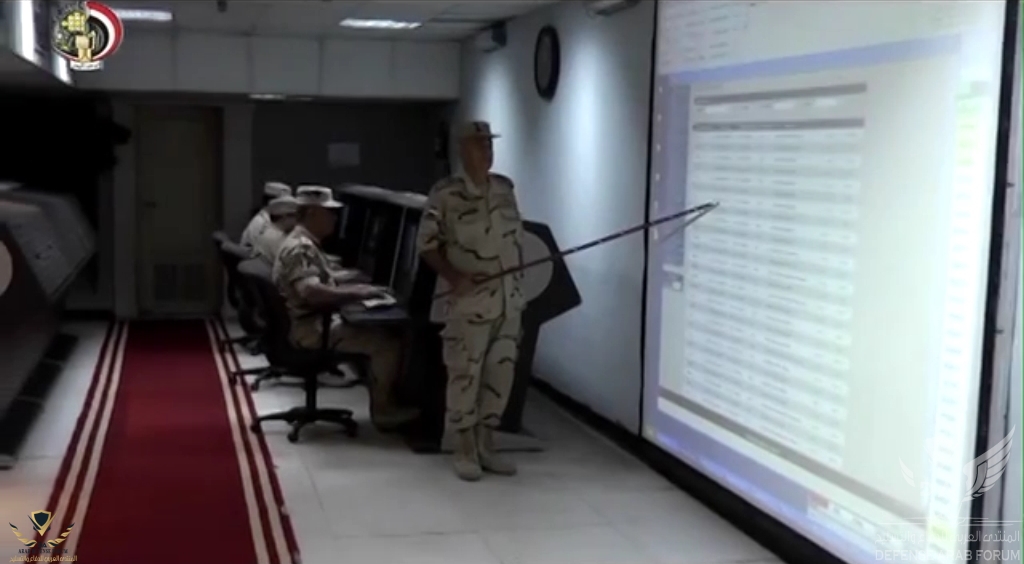

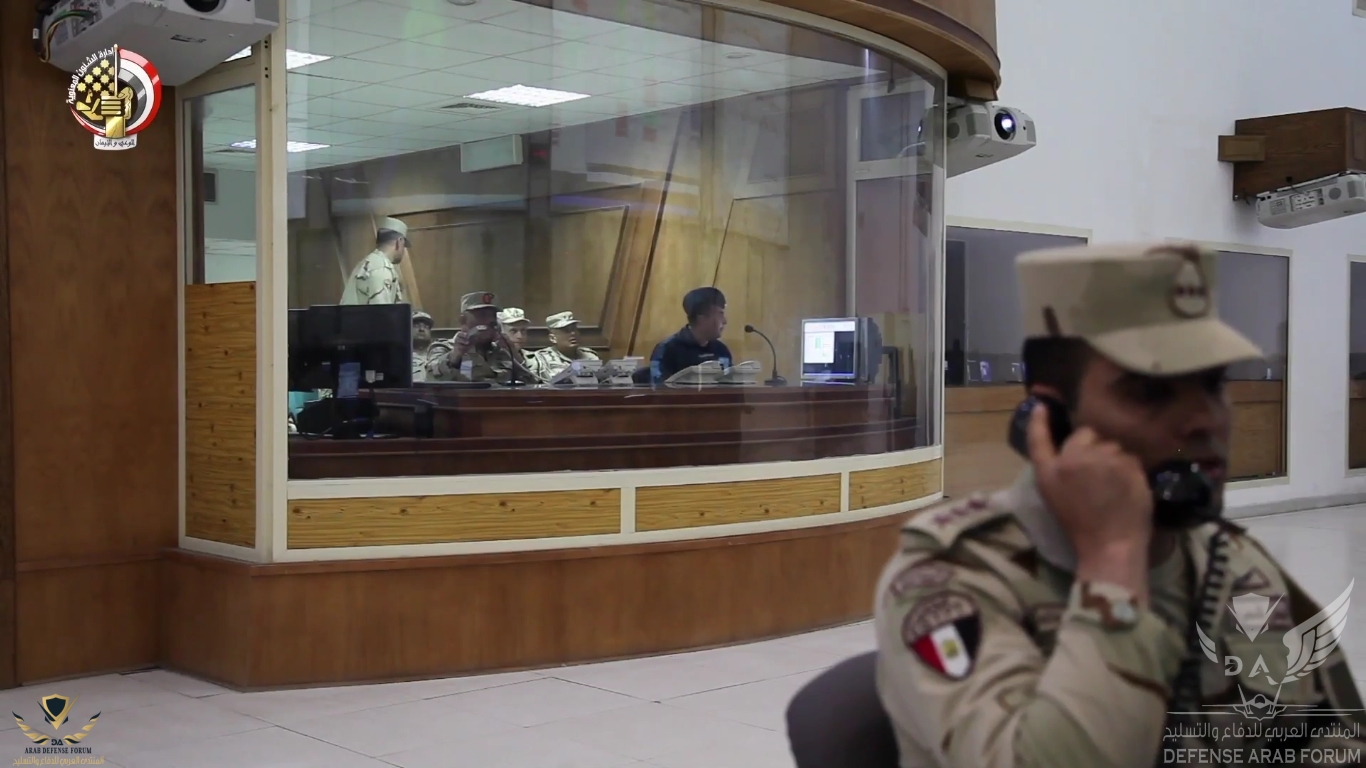

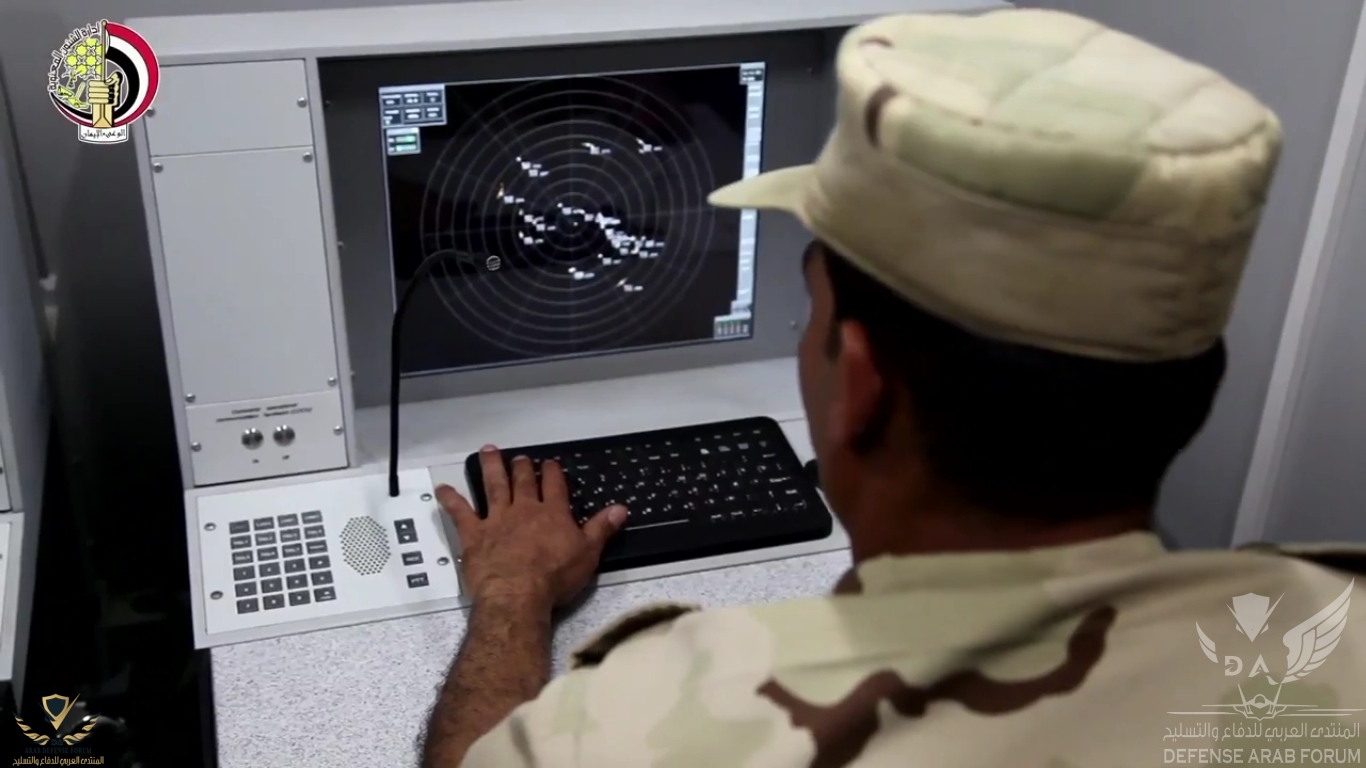

الفريق أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى

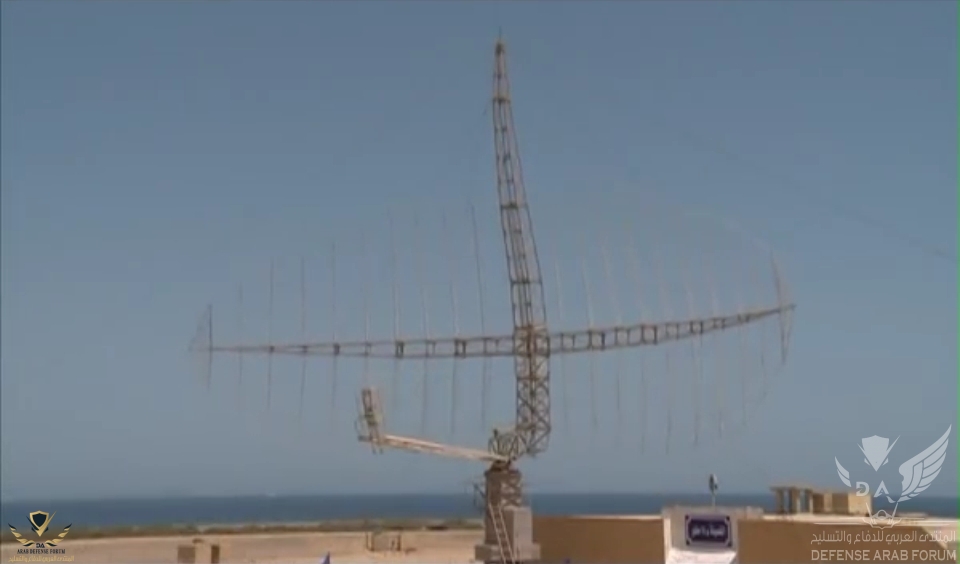

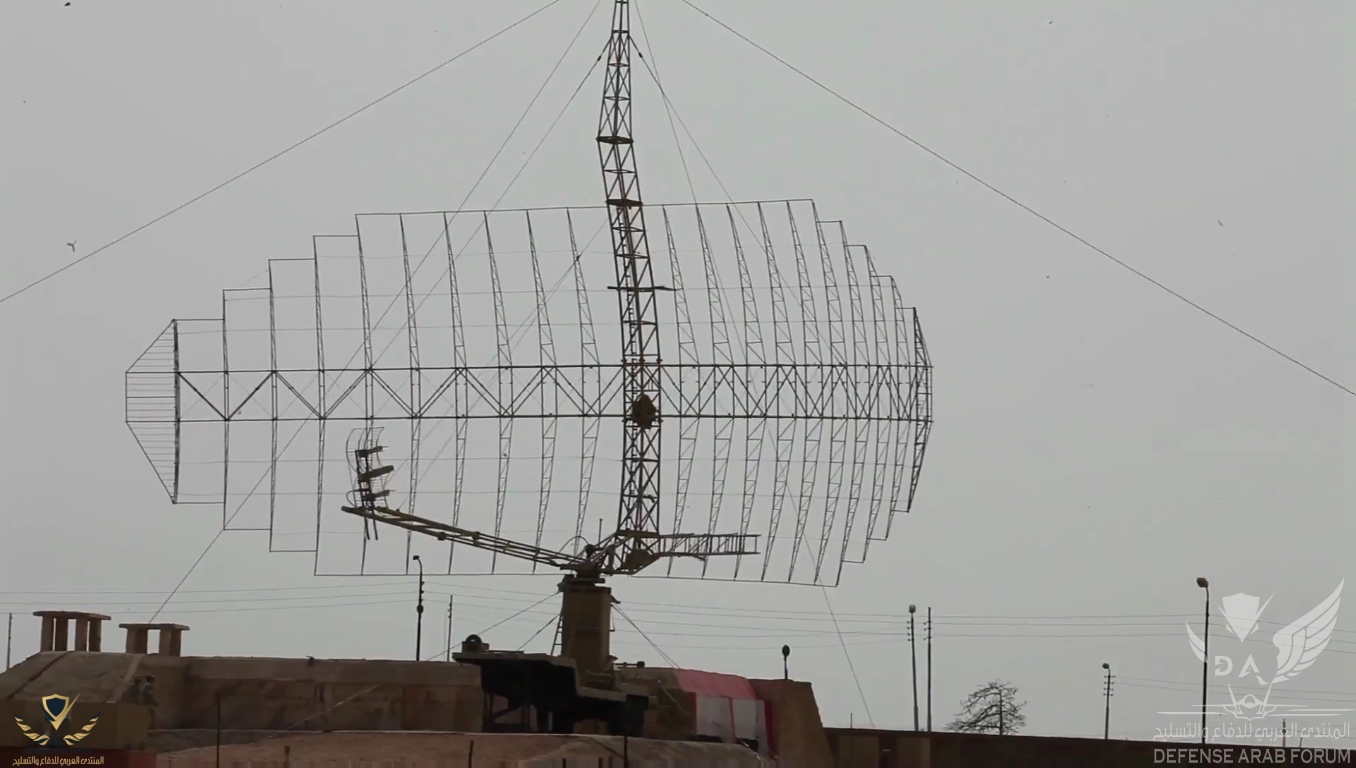

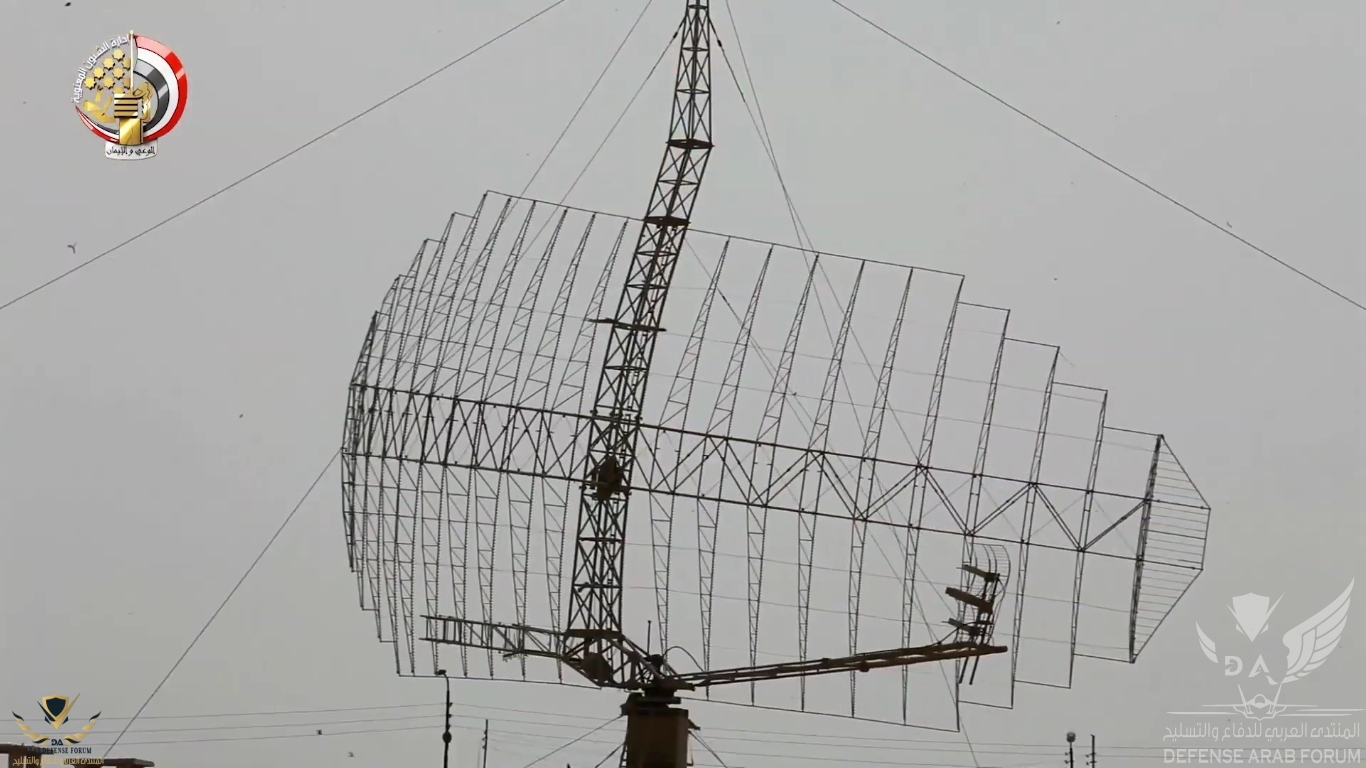

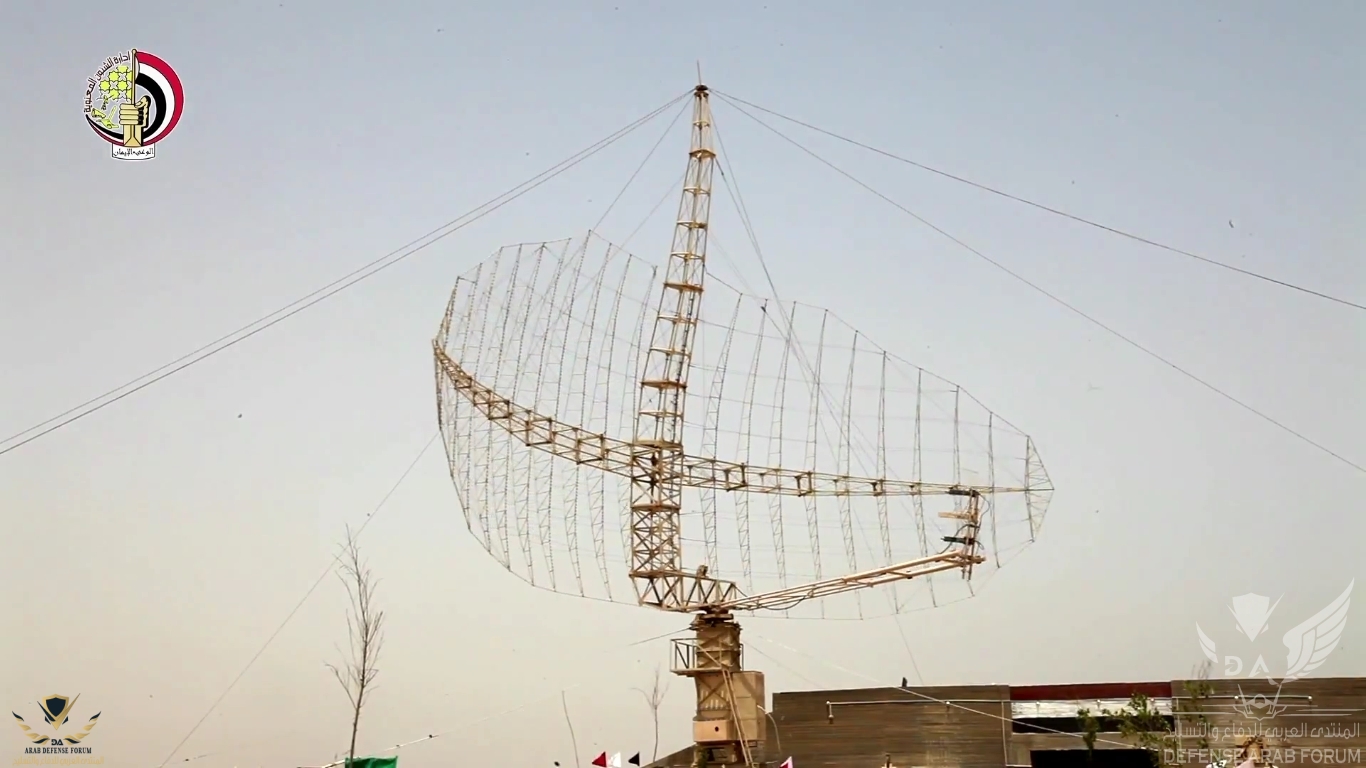

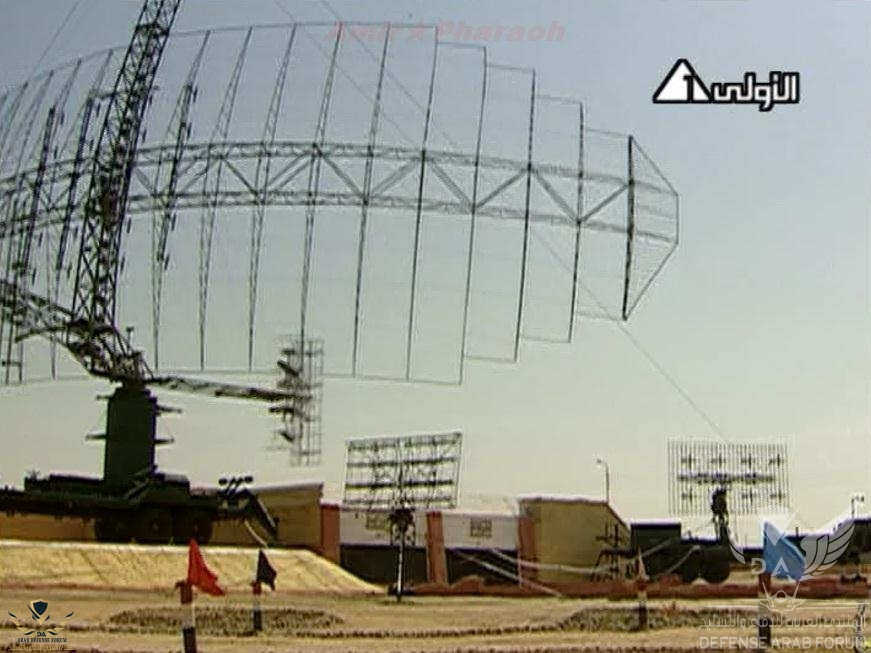

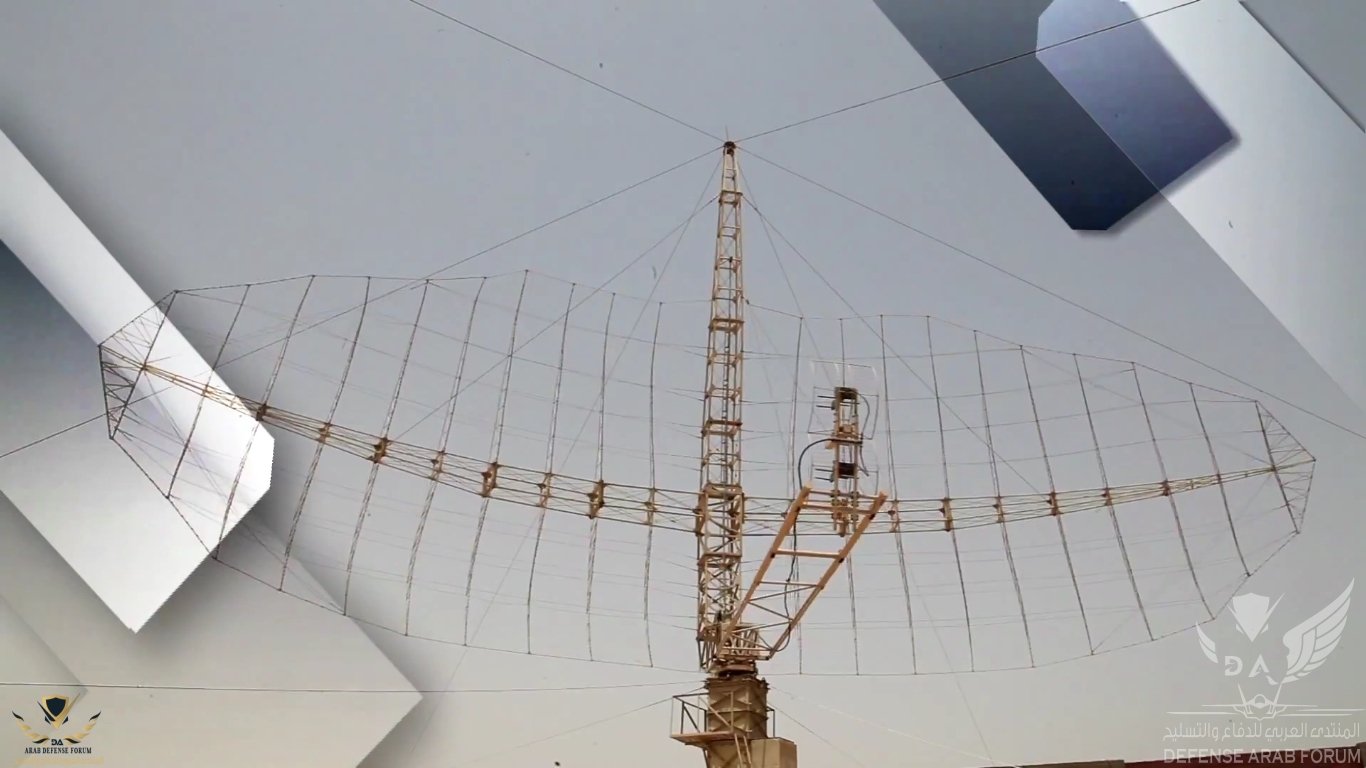

رادار P-14MA

رادار إنذار مبكر ثنائى الأبعاد سوفيتى المنشأ حصلت مصر على التطوير الأوكرانى المعروف بإسم P-14MA

يعمل الرادار فى الطول الموجى المترى مما يمكنه من كشف الطائرات الشبحية

مدى الكشف : 400 كم

https://ukroboronprom.com.ua/design/files/UOP_katalog_2018_RLS.pdf

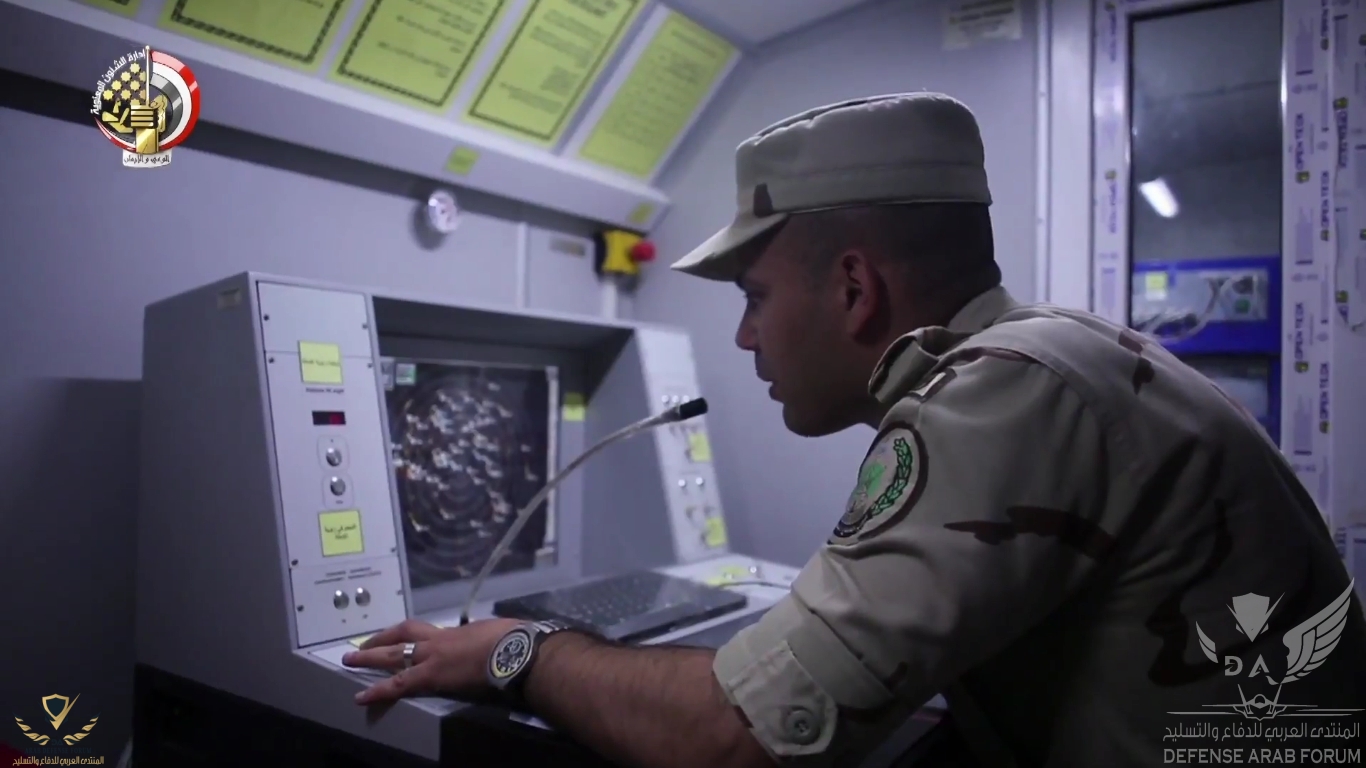

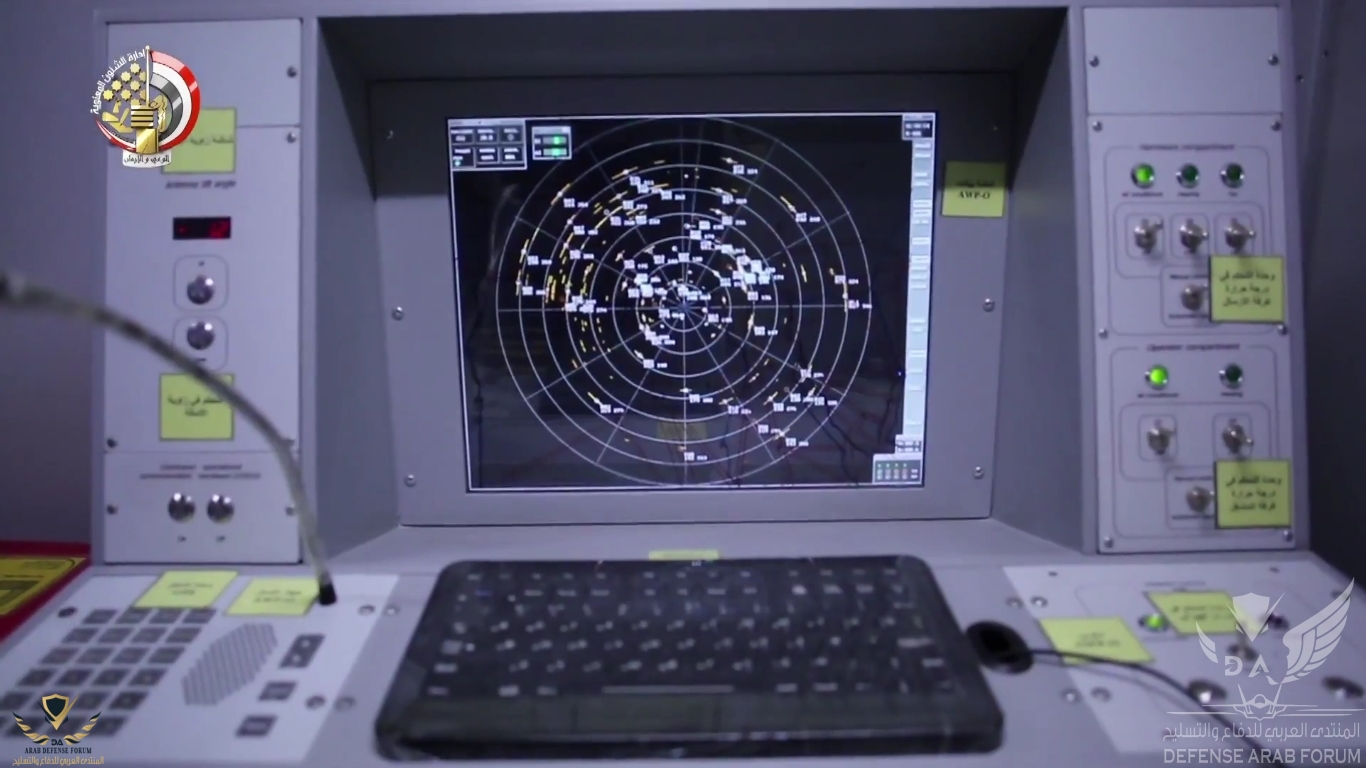

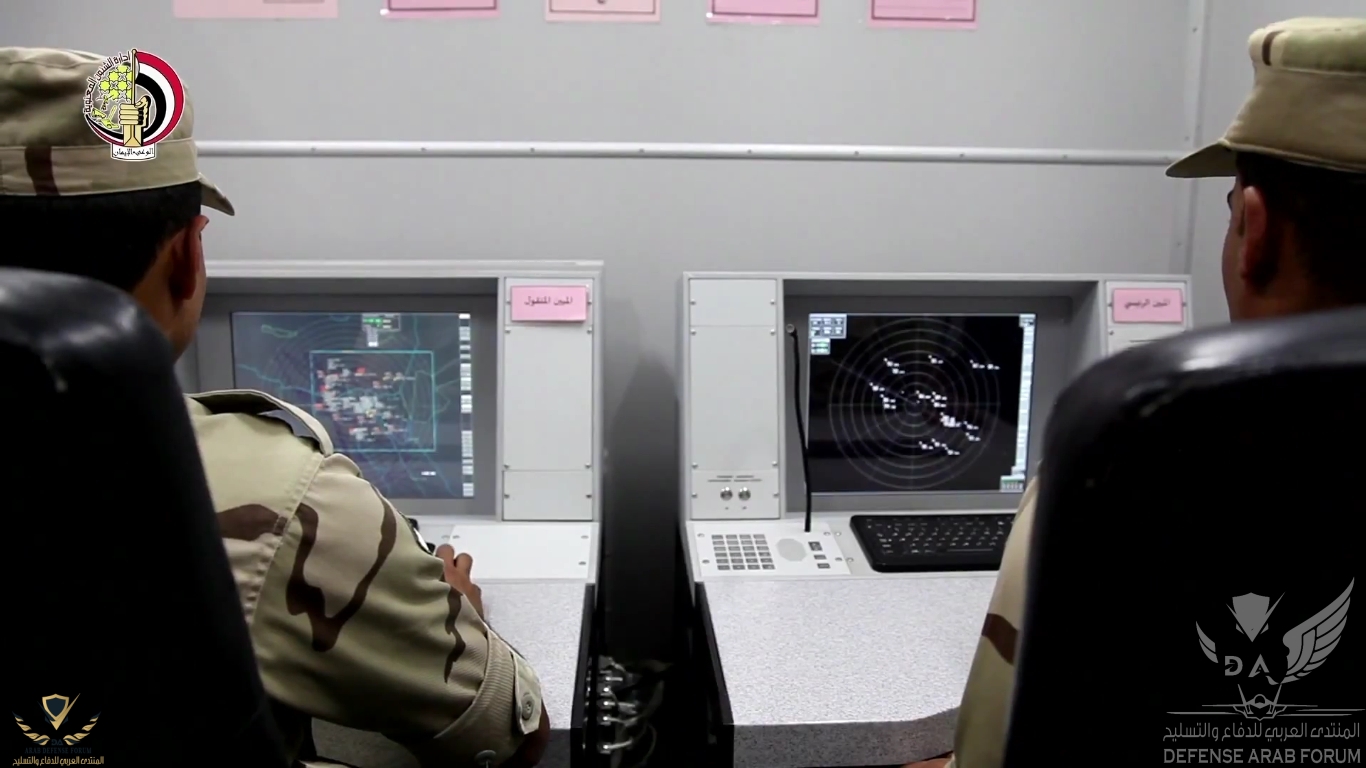

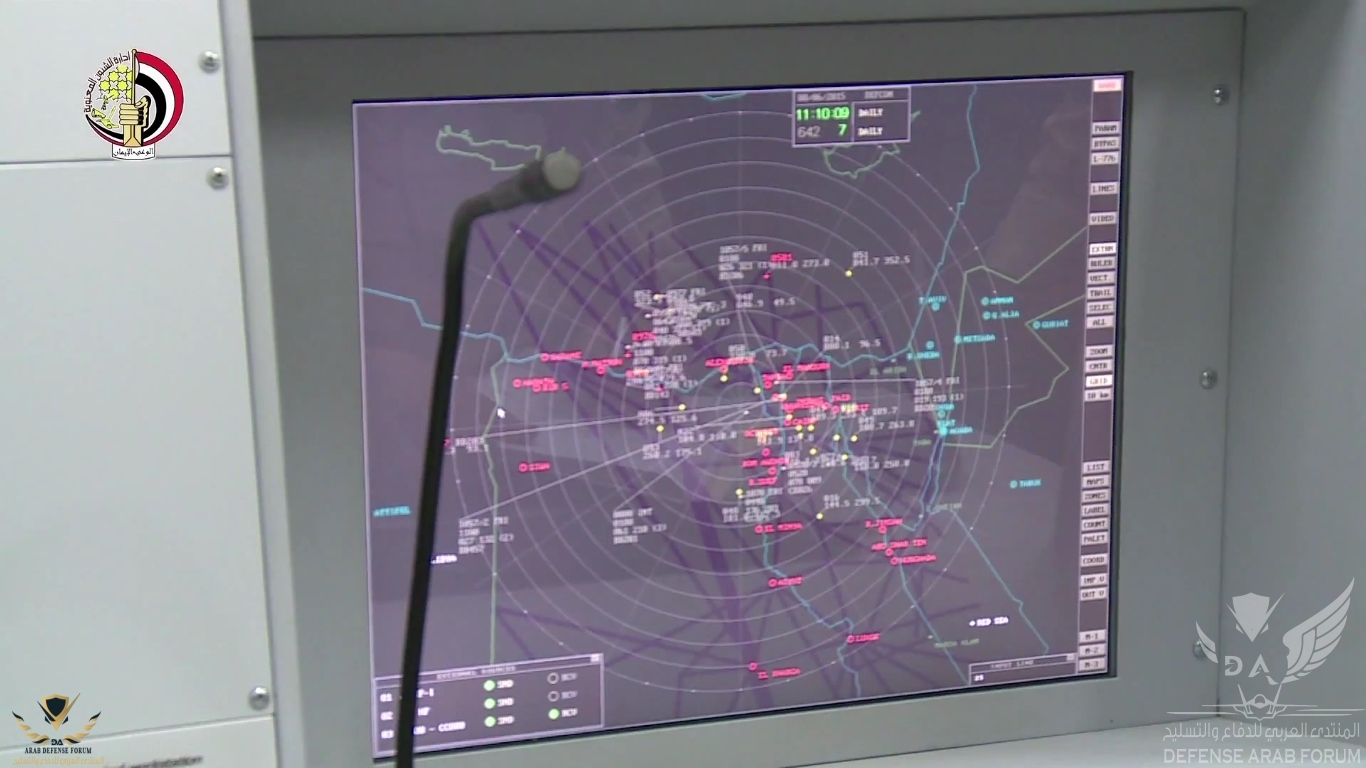

مشاهدة المرفق 241472مشاهدة المرفق 241473مشاهدة المرفق 241474مشاهدة المرفق 241475مشاهدة المرفق 241477مشاهدة المرفق 241478مشاهدة المرفق 241479مشاهدة المرفق 241480مشاهدة المرفق 241481مشاهدة المرفق 241482


 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى‬ - YouTube[(001866)2017-05-18-00-...JPG

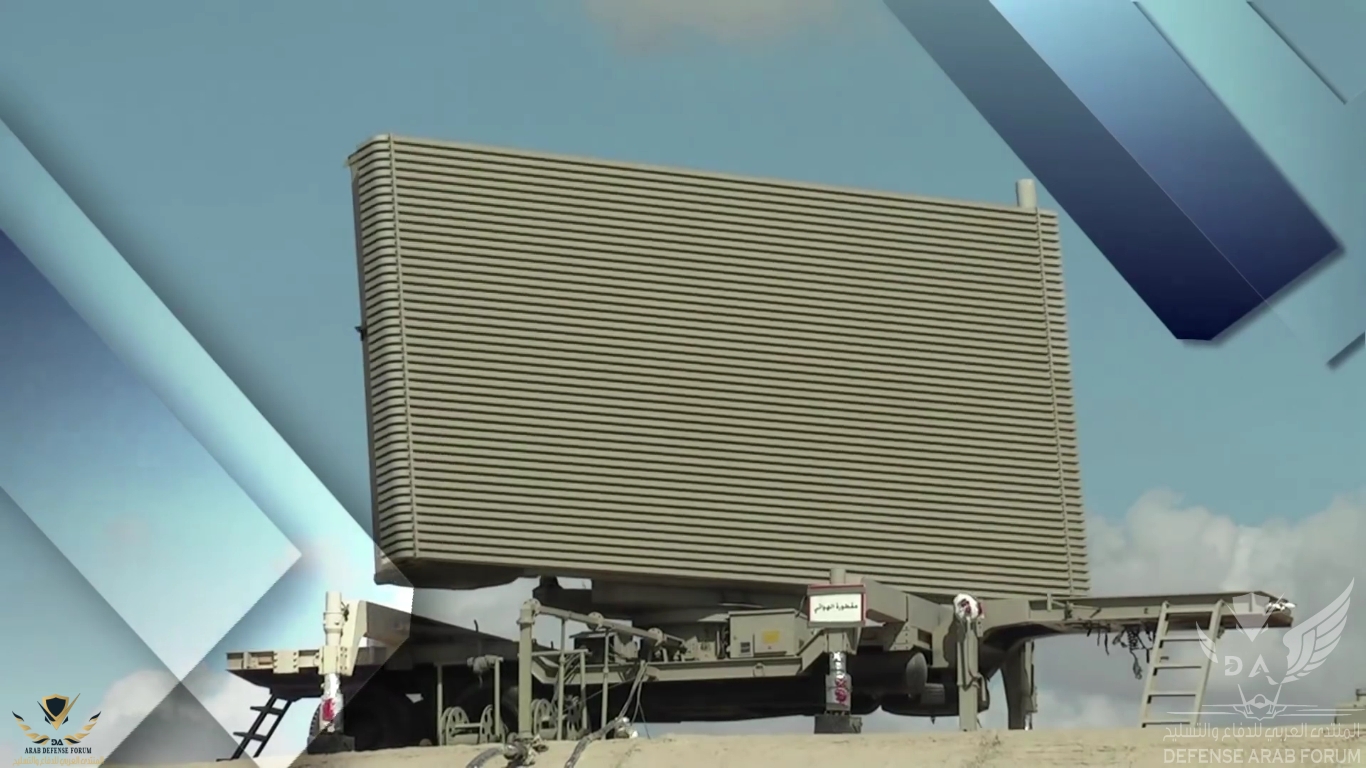

جهاز الرادار “الصينى – المصرى” طراز (YLC-6M)

– هو فى الأساس جهاز رادار من إنتاج شركة (NRIET) الصينية العالمية وقامت “مصر” بالتعاقد عليه والحصول على رخصة لإنتاجة فى “شركة بنها للصناعات الإلكترونية (KATRON)” التابعة “لوزارة الإنتاج الحربى” و أيضاََ التعاقد على تطويره محلياََ ..
– وهو يعمل في النطاق الترددي “السنتيمترى” فى الحيز الترددى من (2.7-3) جيجا/هرتز ..
1 – هو جهاز “رادار ثنائي” الأبعاد (2D) خفيف الحركة يستخدم لكشف الأهداف الجوية المنخفضة و المنخفضة جداََ ويستخدم هذا الرادار ما يعرف “بتكنولوجيا الجوامد” أو (SLOID STATE) في جميع مكوناته ..
2 – يعمل فى الحيز الترددى (S-BAND) ..
3 – “عرض الحيز الترددي” هو (130) ميجا/هرتز ..
4 – أقصى مدى للكشف هو (200) كلم ..
5 – يصل “مستوى الفصوص الجانبية للهوائي” أو (SIDE-LOBE) إلى (300) ديسيبل ..
6 – القدرة المرسلة للهوائى هى (18) كيلو/وات ..
7 – الاستقطاب “رأسي / دائري” ..
8 – عرض النبضة المرسلة (0.8) ميكروثانية للنبضة “الضيقة” و (100) ميكروثانية للنبضة “العريضة” ..
9 – الإستخدام (USAGE) :
ـــــــــــــــــــــــــــــــــــــــــــــ
أ – تستخدم المحطة فى أغراض الكشف والإنذار عن الأهداف الجوية على الإتفاعات المنخفضة والمتوسطة ..
ب – توجيه المقاتلات ..
جـ – تستخدم أيضاََ المحطة فى أعمال سد الثغرات أو الـ (GAB FILLING) ..
10 – إمكانيات الكشف (COVERAGE) :
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ
أ – مدى الكشف لهدف مساحة مقطعة الرادارى (RCS) هو (2) متر/مربع باحتمال كشف (80)% هو (150) كلم ..
ب – أقصى ارتفاع (10) كلم ..
ﺟ – زاوية الارتفاع (40) درجة ..
د – دقة قياس الإحداثيات :
ـــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
ﻫ – القدرة على الفصل بين الأهداف :
ـــــــــــــــــــــــــــــــــــــــــــــــــــــــ
(1) في المدى (150) متر ..
(2) في الزاوية (1.5) درجة ..
11 – سرعة دوران الهوائي (6, 12) لفة / دقيقة ..
12 – عدد خطوط السير الآلية (250) خط سير ..
13 – زمن الفك (6) دقيقة والتركيب (8) دقيقة ..
14 – زمن التشغيل هو (1) دقيقة فقط ..
15 – إمكانيات مقاومة الإعاقة (ECCM CAPABILITY) :
ــــــ
أ – رشاقة ترددية كل “نبضة/ مجموعة” نبضات (30) تردد ..
ب – إختيار التردد الأقل تأثيراً بالإعاقة ..
د – نظام رقمي لإظهار الأهداف المتحركة أو (DMTI) ..
ﻫ – يحتوى الرادار على “نظام رقمي لضغط النبضة” أو (DPCT) ..
16 – يستخدم الرادار (YLC-6M) تكنولوجيا الـ (MTD PROCESSOR) لتسحين الأداء التكتيكى سواء فى المجال “العسكرى / المدنى” حيث يوجد منه نسخة تستخدم فى “تنظيم حركة الطائرات المدنية” أو (ATC) ولكنها نسخة “ثابتة” أو غير متحركة تسمى (YLC-6 ATC) ..
17 – أثناء عمل الإختبارات العملية على الرادار (YLC-6M) قام “بالكشف/التتبع” للطائرة الهيلكوبتر الهجومى (AH-64 APACHE) من مسافة تزيد عن (+30) كلم .,
18 – يحتوى الرادار (YLC-6M) على نظام “أتوماتيكى لتحديد الشمال” أو ما يسمى (AUTOMATIC NORTH FINDIN) عن طريق الـ (GPS) ..
19 – الرادار (YLC-6M) مزود بنظام ” لإكتشاف الأعطال آلياََ” (BITE)


صور للرادار فى مصر


مشاهدة المرفق 126894مشاهدة المرفق 126895مشاهدة المرفق 126896مشاهدة المرفق 126897مشاهدة المرفق 126898


 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000657)2020-03-01-16-41-07]00jj...jpg
 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000693)2020-03-01-16-49-01]222...jpg
 أول صدقى صبحى يشهد أحد الأنشطة التدريبية لقوات الدفاع الجوى[(000718)2020-03-01-16-49-06]333...jpg

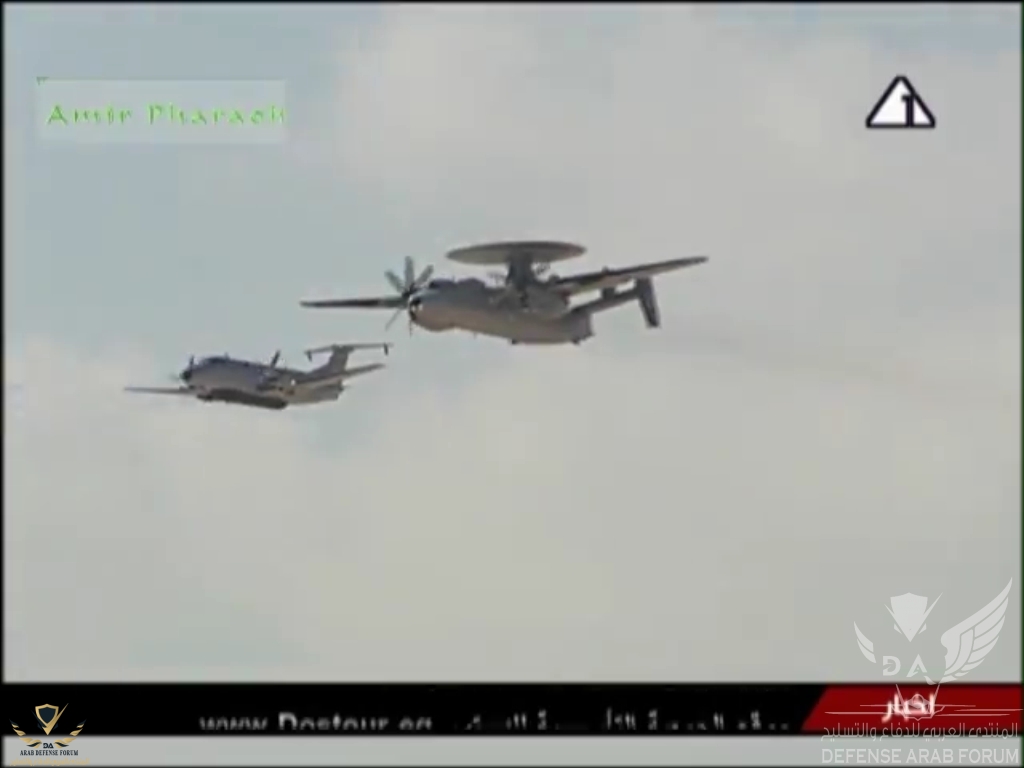

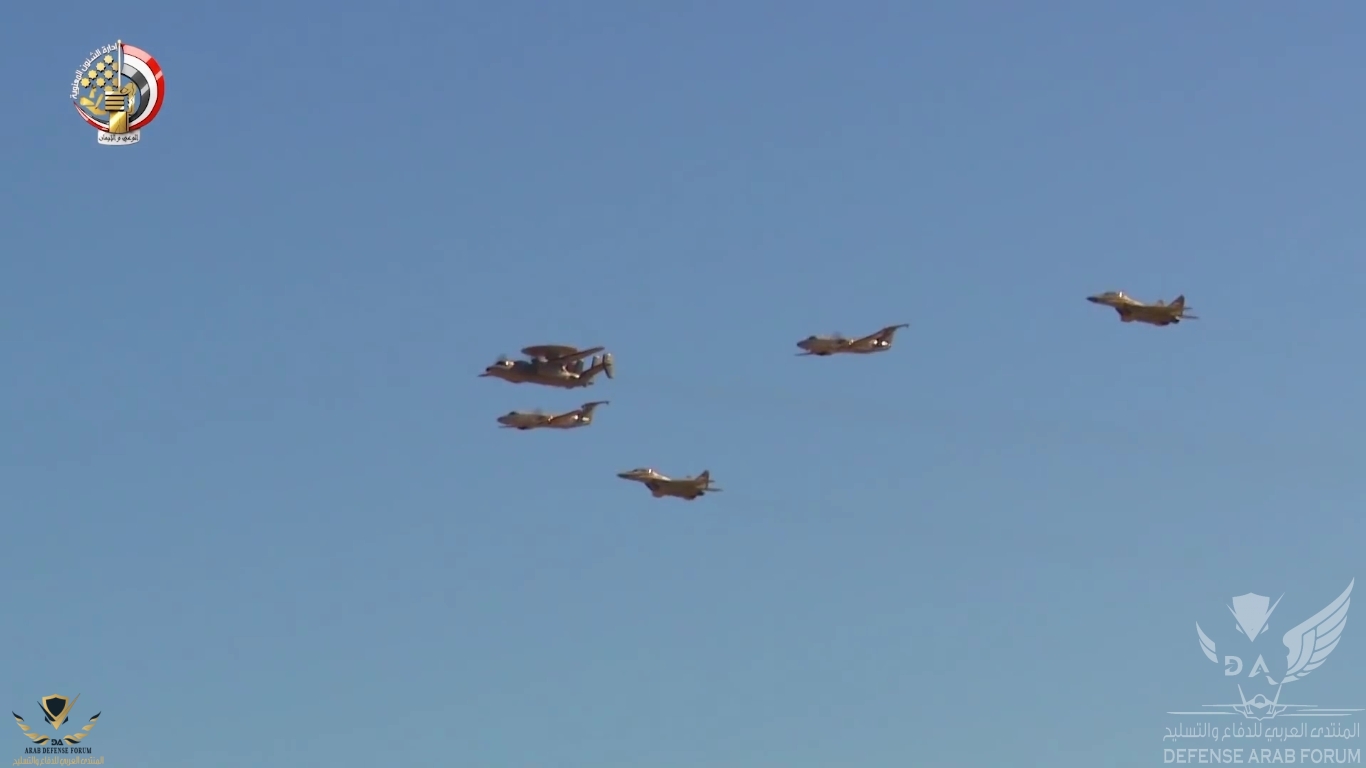

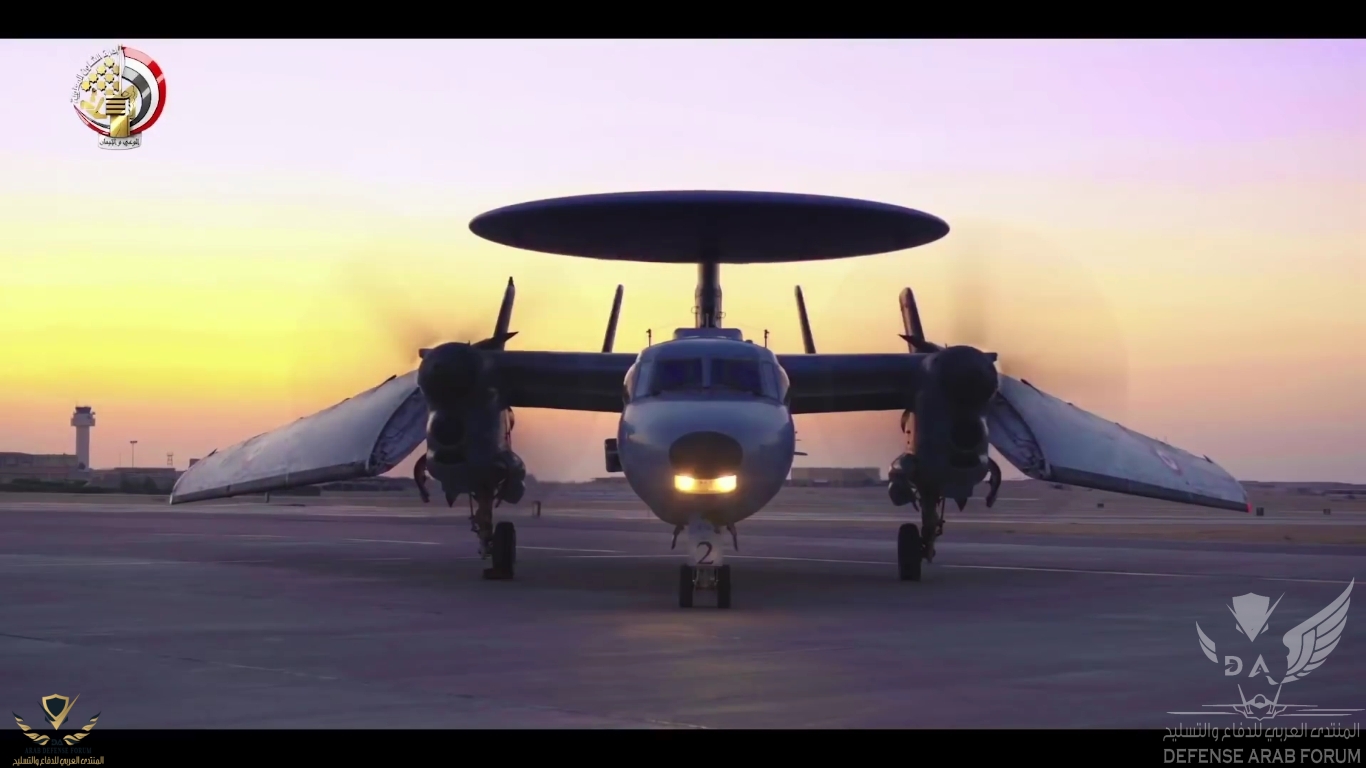

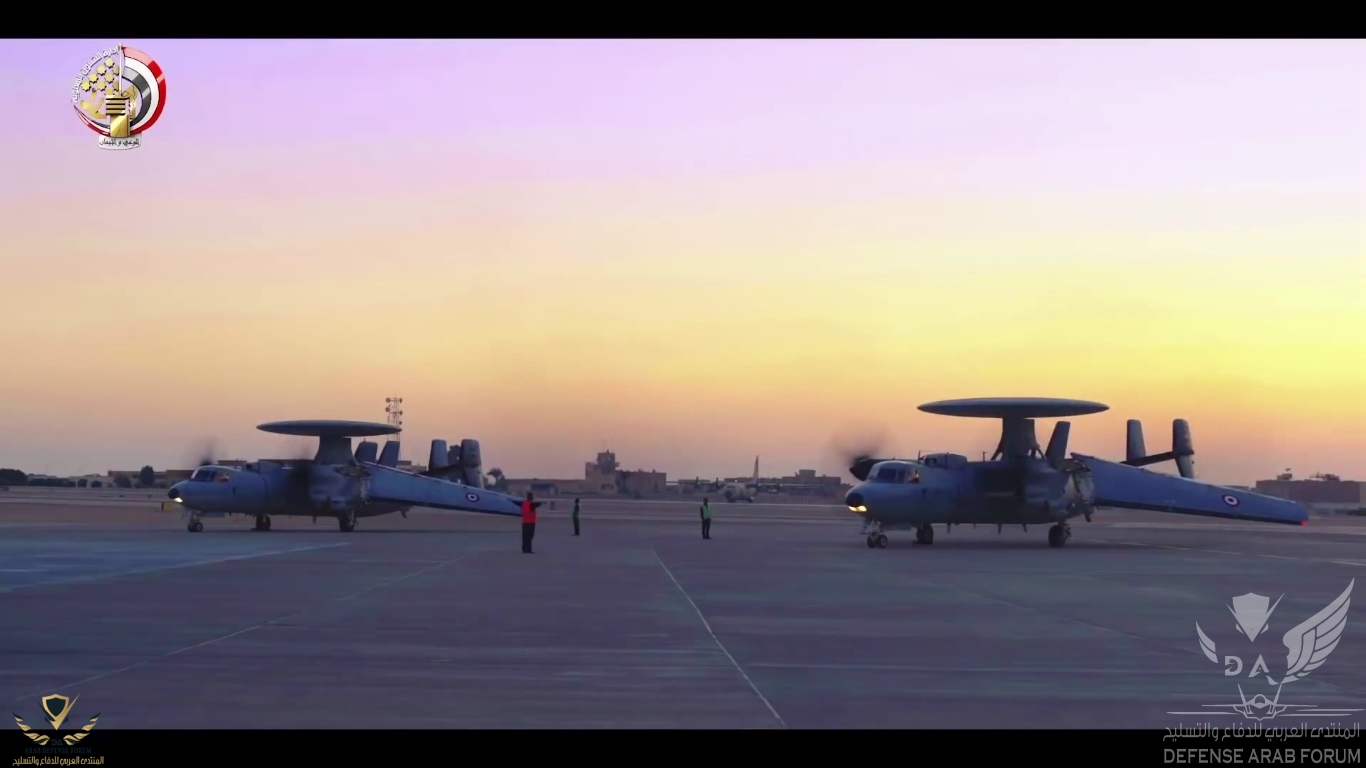

طائرة الأواكس E-2C Hawkeye أحد الركائز الأساسية فى الإنذار المبكر وتأمين الأجواء المصرية

تمتلك القوات الجوية المصرية 8 طائرات طراز E2C Hawkeye 2000 مع حديث عن طائرة إضافيه فى عام 2015

تمتلك الطائرة رادار الإنذار المُبكر المحمول جوا AN/APS-145، ويبلغ مدى كشفه الأقصى 640 كم ويمكنه رصد المقاتلات من مسافة تصل إلى 550 كلم وتوجيه 40 مهمة إعتراض وقصف جوي في وقت واحد، وهى محصنة ضد أعمال الإعاقة والشوشرة الإلكترونية .

تعمل الطائرة في مختلف الظروف الجوية ليلا ونهارا، وتستطيع البقاء في الجو لمدة 6 ساعات، وتطير على ارتفاعات تصل الى 10500 متر .

تتميز الطائرة بتكلفتها الإقتصادية في التشغيل والصيانة وقدرتها على العمل في البيئة البحرية بدون التأثر بالرطوبة وبخار الماء .



 السيسي يشهد بعض العروض الجوية خلال إفتتاح قاعدة برنيس العسكرية[(000516)2020-01-18-12-41-29]...JPG
القوات الجوية المصرية .. سهام تحمى قلب الوطن[(008578)2016-10-13-18-31-50].JPG
 الجوية تثأر لشهداء مصر وتنجح فى تدمير الأهداف المخططة لها بليبيا‬ - YouTube[(000230)2017-07-0...JPG
 -قادر 2020-القوات الجوية تنفذ عدد من المهام القتالية على كافة الإتجاهات الاستراتيجية[(002123)...JPG
 -قادر 2020-القوات الجوية تنفذ عدد من المهام القتالية على كافة الإتجاهات الاستراتيجية[(002958)...JPG
بيان القوات المسلحة بشأن تدريبات الجوية و الدفاع الجوى - YouTube[(000907)2016-07-27-18-53-05].JPG
فيلم القوات الجوية نسور فى السماء[(006941)2019-10-27-23-29-56].JPG
فيلم القوات الجوية نسور فى السماء[(011827)2019-10-27-23-34-34].JPG
فيلم القوات الجوية نسور فى السماء[(011860)2019-10-27-23-34-41].JPG

الرادارات التى أتمناها للدفاع الجوى المصرى

TPY-X
Nebo-M
Podlet-k
Kasta 2E2
JY-26
JY-27A
Ylc-8b
JY-11B
80K6T
MR-18
GM-400
GM-200
GBMMR
Giraffe 8A
GIRAFFE 4A
Giraffe AMB
VERA-NG

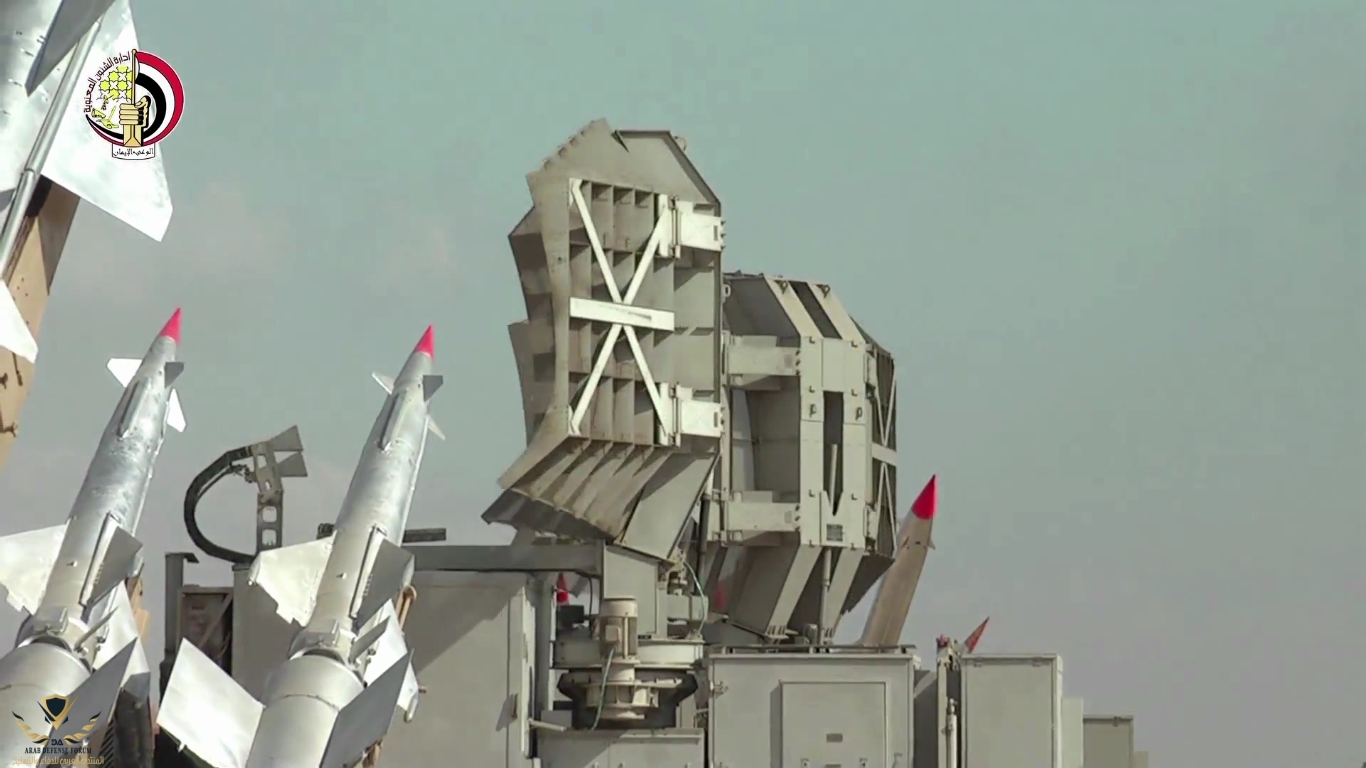

منظومة هوك (الصقر) MIM-23 Hawk متوسطة المدى العاملة لدى قوات الدفاع الجوى المصرية

- كلمة HAWK في الاساس تشير الى العبارة ( Homing All Way Killer القاتل الموجه بكل الوسائل ).

- تم تطوير النظام في مصر بالكامل الى المستوى الثالث PIP Phase III عن طريق اضافة مجموعة جديدة من الرادارات وأنظمة التحكم والكمبيوتر بجانب تغيير محركات الصواريخ والبواحث والرؤوس التدميرية الى نسخ أكثر تطورا وتأثيرا.

* تحتوي المنظومة على الرادارات الآتية :

- رادار كشف اهداف جوية نابض PAR Pulse Acquisition Radar يعمل على النطاق C-Band من النوع AN/MPQ-50 يبلغ مداه الراصد 105 كلم ضد المقاتلات.

- رادار كشف يعمل بالموجة المستمرة من النوع AN/MPQ-62 CWAR Continuous Wave Acquisition Radar متخصص في كشف الاهداف متوسطة ومنخفضة الارتفاع ويبلغ مداه الراصد تقريبا 80 كلم.

- رادار من النوع AN/MPQ-61 مزود بنظام متخصص في التصدي لهدفين مهاجمين من اتجاهين معاكسين على ارتفاع منخفض في وقت واحد LASHE Low-Altitude Simultaneous Hawk Engagement بجانب القدرة على الاشتباك مع 12 هدف في وقت واحد لكل بطارية.

- نظام تيليفيزيوني/حراري Optic TV/IR للتوجيه السلبي للصواريخ في حالة وجود تشويش الكتروني مكثف.

- يبلغ مدى الاشتباك للصواريخ 1.5 كلم – 45 كلم
- يبلغ اقصى ارتفاع للصواريخ 60 متر - 18 كلم
- تبلغ سرعة الصواريخ 2.7 ماخ



قوات الدفاع الجوى ... حُراس السماء[(000937)2016-09-24-03-40-55].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(011468)2018-06-30-13-42-11].JPG
قوات الدفاع الجوى القوة الرابعة (لهيب السماء)[(010744)2018-06-30-13-40-01].JPG
‫قوات الدفاع الجوى حصن السماء‬ - YouTube[(019591)2017-07-15-15-46-58].JPG
قوات الدفاع الجوى حصن السماء - YouTube[(019858)2016-07-06-04-04-26].JPG
‫فيلم -درع السماء-‬ - YouTube[(020138)2017-07-15-15-17-44].JPG
‫فيلم -درع السماء-‬ - YouTube[(020177)2017-07-01-05-11-15].JPG
‫فيلم -درع السماء-‬ - YouTube[(020149)2017-07-01-05-11-08].JPG
‫فيلم -درع السماء-‬ - YouTube[(020081)2017-07-01-05-10-58].JPG

الرادارات التى أتمناها للدفاع الجوى المصرى " 20 نوع من أجهزة الرادار "

TPY-X
Nebo-M
Podlet-k
Kasta 2E2
JY-26
JY-27A
Ylc-8B
JY-11B
80K6T
MR-18
GM-400
GM-200
GBMMR
KRONOS
Giraffe 8A
GIRAFFE 4A
VERA-NG

Moscow-1
Dwl-002
Ylc-20



أنظمة الصواريخ المضادة للطائرات التى أتمناها للدفاع الجوى المصرى

S-500
S-400
S-350
BUK-M3
Pantsir-SM
Sosna
Verba
RBS 70 NG
StarStreak
Mistral
QW2
Patriot
THAAD
Nasams
SAMP/T Aster 30
Buk-MB3K
Chu-SAM

KM-SAM = Cheolmae-2 = M-SAM

أنظمة الصواريخ المضادة للطائرات التى أتمناها للدفاع الجوى المصرى

S-500
S-400
S-350
BUK-M3
Pantsir-SM
Sosna
Verba
RBS 70 NG
StarStreak
Mistral
QW2
Patriot
THAAD
Nasams
SAMP/T Aster 30
Buk-MB3K
Chu-SAM

KM-SAM = Cheolmae-2 = M-SAM
امال انت سيبت اي كدا؟؟

نظام الدفاع الجوي بعيد المدى " S-300VM " المُجنزر العامل لدى قوات الدفاع الجوي المصرية.

الدوائر في الصورة الأولى تُوضح مدايات التغطية الرادارية والاشتباك بالصواريخ على النحو الآتي :

- الدائرة الأكبر باللون الأبيض تُشير إلى مدى الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، والبالغ 500 كم مع قدرة الرصد حتى ارتفاع 60 كم. وهو الرادار الرئيسي للمنظومة إلى جانب رادرين أخرين لتوجيه الصواريخ ومسح القطاعات ورصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف الشبحية وذات المقاطع الرادارية المُنخفضة، ويبلغ مدى كل منهما 400 كم.

- الدائرة الثانية تُوضّح مدى الاشتباك الأقصى للصاروخ 9M82MDE، وهو نُسخة مُوسّعة المدى من الصاروخ 9M92ME، ويختص بالتعامل مع الصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 350 كم، والإرتفاع 25 متر وحتى 30 كم، ويبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.

- الدائرة الثالثة تُوضح مدى الاشتباك الأقصى للصاروخ 9M92ME والبالغ 250 كم، ويمتلك نفس المواصفات سالفة الذكر.

- الدائرة الرابعة والأخيرة تُوضّح مدى الاشتباك الأقصى للصاروخ 9M83ME، وهو مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ. ويصل مدى الاشتباك ضد الطائرات -كما هو مُوضّح- إلى 130 كم والارتفاع 25 متر - 30 كم، وبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.



أنظمة المدفعية المضادة للطائرات التى أتمناها للدفاع الجوى المصرى

Derivatsiya-PVO
LD 2000
PZG 95
Gepard
K30 Biho

C-RAM
Oerlikon Skyranger
RapidFire
PGZ-07
Terminator PASARS-16

Type 87

أنظمة الصواريخ المضادة للطائرات التى أتمناها للدفاع الجوى المصرى

S-500
S-400
S-350
BUK-M3
Pantsir-SM
Sosna
Verba
RBS 70 NG
StarStreak
Mistral
QW2
Patriot
THAAD
Nasams
SAMP/T Aster 30
Buk-MB3K
Chu-SAM

KM-SAM = Cheolmae-2 = M-SAM
مش عاوز نووى بالمرة:cool:
