المركبات القتالية الصينية تحصل على درع “القفص”.

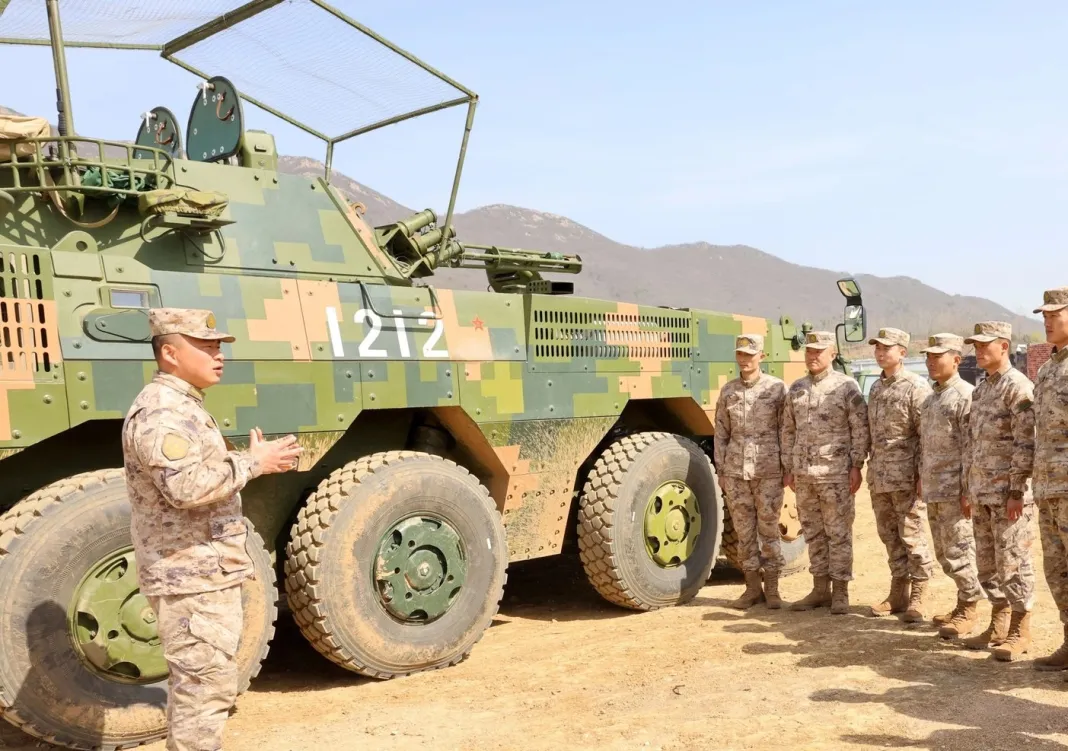

تم رصد مركبات المشاة القتالية الصينية ZBD-09 بشاشات معدنية فوق أبراجها، تذكرنا بتلك التي تستخدمها الدبابات الروسية والأوكرانية.
وتهدف هذه الشاشات، المصممة كطبقة إضافية من الدفاع، في المقام الأول إلى توفير الحماية ضد المركبات الجوية بدون طيار (UAVs). المعروفة باسم الطائرات الانتحارية بدون طيار.
ويسلط ظهور هذه التدابير المضادة للطائرات بدون طيار الضوء على المشهد المتطور للحرب الحديثة،. حيث أصبحت التدابير المضادة ضد التهديدات الجوية ذات أهمية متزايدة.
الجيش الروسي يستخدم تقنية الأقفاص بالتدريع
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
كان الجيش الروسي أول من استخدم هذا النوع من الدروع الإضافية، والتي يشار إليها غالبًا باسم “أقفاص المواجهة”. على الدبابات والمركبات المدرعة الأخرى. لقد أصبح الآن عنصرًا أساسيًا . على جانبي الحرب في أوكرانيا، لتوفير حماية إضافية ضد طائرات بدون طيار FPV.
لاحظ جيسوس رومان، المراقب العسكري، وجود هذه الشاشات المضادة للطائرات بدون طيار خلال المنافسة العسكرية الأخيرة. التي شاركت فيها القوات البرية لجيش التحرير الشعبي (PLAGF).أو,و,ثم,لأن,كما,حيث,لعل
في حين أن الأصل الدقيق لهذه الشاشات لم يتم الكشف عنه بعد، إلا أنها تشبه “أقفاص المواجهة” التي تظهر على الدبابات الروسية. ومع ذلك، فإنها تبدو أخف وزنًا وأقل قوة، وربما تم تحسينها لردع طائرات بدون طيار FPV خفيفة الوزن يمكن أن تتشابك في الشبكة.
ZBD-09
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
هي مركبة قتال مدرعة للمشاة ذات عجلات تم تصميمها وتصنيعها من قبل شركة الدفاع الصينية NORINCO China North Industries. Corp. وتم تقديم ZBD-09 لأول مرة خلال العرض العسكري في بكين في الذكرى الستين. الذكرى السنوية للجيش الصيني (PLA)، 01 أكتوبر 2009. اعتمد ZBD-09 على هيكل الهيكل ذو العجلات VN1 8×8.أو,و,ثم,لأن,كما,حيث,لعل
متغيرات ZBD-09 أو ZBL-09 أو النوع 07P:
– ZBL-09: ناقلة جنود مدرعة (APC) مزودة بمدفع رشاش ثقيل عيار 12.7 ملم أو قاذفة قنابل آلية عيار 40 ملم.
– ZSL-09 : مركبة قيادة وتحكم مزودة بمعدات اتصالات إضافية.
– PLL-09 : مدفع هاوتزر ذاتي الدفع بمدفع 122 ملم أو 155 ملم.
– PTL-09 : مدفع مضاد للدبابات ذاتي الدفع بمدفع 105 ملم أو 120 ملم.
– ZTL-09: نسخة مدمرة دبابة بمدفع 105 ملم.
– ZSL-10 : مركبة إخلاء طبي مدرعة (MEV).
التسلح
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
تم تجهيز ZBD-09 ببرج لشخصين، مسلح بمدفع آلي أوكراني معدل 30 ملم. تم تركيب مدفع رشاش متحد المحور عيار 7.62 ملم. على الجانب الأيسر من المدفع عيار 30 ملم.
يحتوي المدفع على فرامل كمامة ويبدو أنه قادر على الارتفاع والضغط للاشتباك مع الأهداف على نطاقات وارتفاعات مختلفة. ويوجد على كل جانب من البرج نظام إطلاق للصواريخ الموجهة المضادة للدبابات من طراز Hong Jian-73C. وتم تركيب سطرين من ثلاثة قاذفات قنابل دخان على كل جانب من المدفع الرئيسي.
التصميم والحماية
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
يحتوي ZBD-09 على هيكل مستطيل يشبه الصندوق مع لوحة جليدية أمامية مائلة. ويساعد التصميم المنحدر على زيادة الحماية عن طريق تشتيت المقذوفات القادمة.
ويتكون طاقمها من ثلاثة أفراد: قائد ومدفعي وسائق. بالإضافة إلى الطاقم، يمكن للمركبة أيضًا أن تحمل ما يصل إلى سبعة جنود مشاة. اعتمادًا على الطراز والتكوين المحددين.
ويتم إيواء جنود المشاة في المقصورة الخلفية للمركبة، مما يوفر لهم الحماية وقدرات الانتشار السريع أثناء القتال. وتحتوي الحجرة الخلفية على باب كبير أو منحدر ليتمكن الجنود من الدخول والخروج من المركبة ومنافذ إطلاق النار وكتل الرؤية للمراقبة والاشتباك مع الأهداف من داخل المركبة.
وتتميز المركبة ببرج مدمج يتسع لشخصين مثبت في منتصف الهيكل. ويضم البرج التسلح الرئيسي وله فتحات لأفراد الطاقم. هيكل وبرج ZBD-09 مصنوعان من الفولاذ المدرع عالي الصلابة، والذي يحمي من ضربات حارقة خارقة للدروع (API) عيار 12.7 ملم. من الأمام على بعد 100 متر، وAPI 7.62 ملم على الجوانب على مسافة 100 متر، وكرة 7.62 ملم على مسافة 100 متر.
يمكن أيضًا تزويد ZBD-09 بحزمة دروع إضافية تمكن المركبة من البقاء على قيد الحياة بقطر API 25 مم. من الأمام على ارتفاع 1000 متر و12.7 مم API على الجانبين عند 100 متر.
إمكانية التنقل
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
وفقًا للمصادر الصينية، فإن ZBD-09 مزود بمحرك ديزل مبرد بالماء DEUTZ BF6M1015 CP مقترنًا بناقل حركة ميكانيكي. مع المزامن مما يوفر أداءً فائقًا في المنطقة الاستوائية والصحاري والهضاب.
و يمكن للمركبة أن تصل إلى سرعة قصوى تبلغ حوالي 100 كم / ساعة (62 ميلاً في الساعة) على الطرق مع نطاق إبحار أقصى يبلغ 800 كم (500 ميل).
واعتمد ZBD-09 تكوين قيادة رباعي 8 × 8 ونظام تعليق مستقل ومحاور مع قفل تفاضلي يمكّن ZBD-09 من الحصول على أداء . ممتاز عبر البلاد. وتتيح نسبة القوة إلى الوزن التي تبلغ 16.5 كيلووات/طن للإصدار 8 × 8 تسلق منحدر بزاوية 30 درجة، وعبور خندق بطول 1.8 متر وتسلق عائق رأسي يبلغ ارتفاعه 0.55 متر.
المعدات القتالية
أو,و,ثم,لأن,كما,حيث,لعل
أو,و,ثم,لأن,كما,حيث,لعل
ZBD-09 برمائي بالكامل، ويمكنه السباحة بسرعة تصل إلى 8 كم/ساعة. يتم دفعها في الماء بفضل مروحتين مثبتتين . في الجزء الخلفي من الهيكل. وتم تجهيز ZBD-09 بنظام حماية NBC جماعي، وهو نظام إطفاء حريق أوتوماتيكي يعزز قدرة المركبة على البقاء.
كما تم تجهيز ZBD-09 أيضًا بنظام نفخ الإطارات المركزي الذي يمكنه نفخ الإطارات أو تفريغها واختبار ضغط الإطارات تلقائيًا. كخيار، يمكن تجهيز ZBD-09 بنظام تكييف هواء قوي، ونظام تحديد المواقع العالمي (GPS)، ورافعة.
